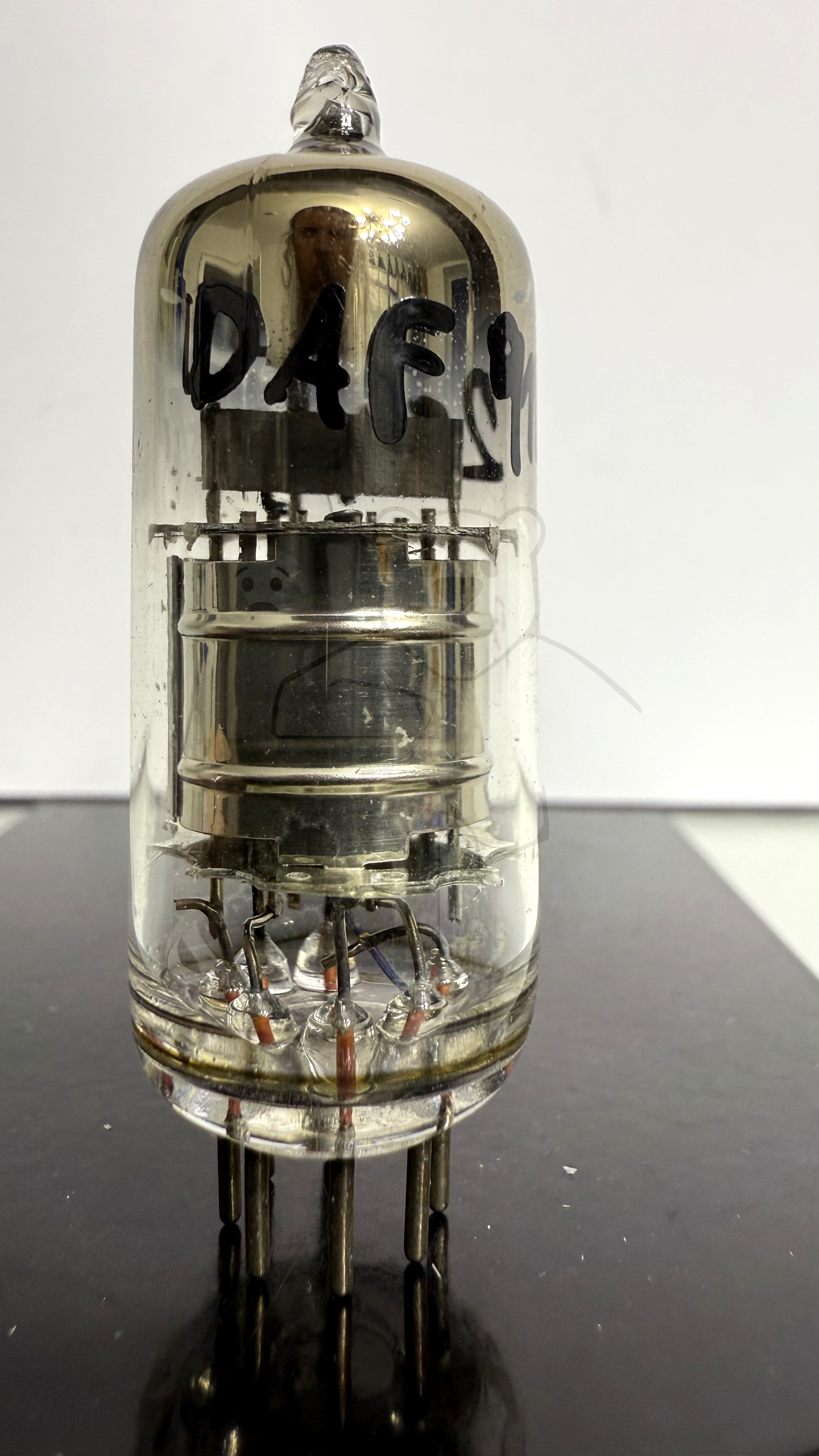

Daten und Bilder der Röhre: DAF91

🔎 Beschreibung der Röhre: DAF91

Name	DAF91
Vergleichsname	1B2 → 1S5 M2462-420 ZD17
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: DAF91

	System 1	System 2
Kathode	1	1
Gitter 1		6
Gitter 2		4
Gitter 3		1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	5
Anode 2
Leuchtschirm
Heizung	1, 7	1, 7
Abschirmung
Funktion	→ Demodulator, Hochfrequenz	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

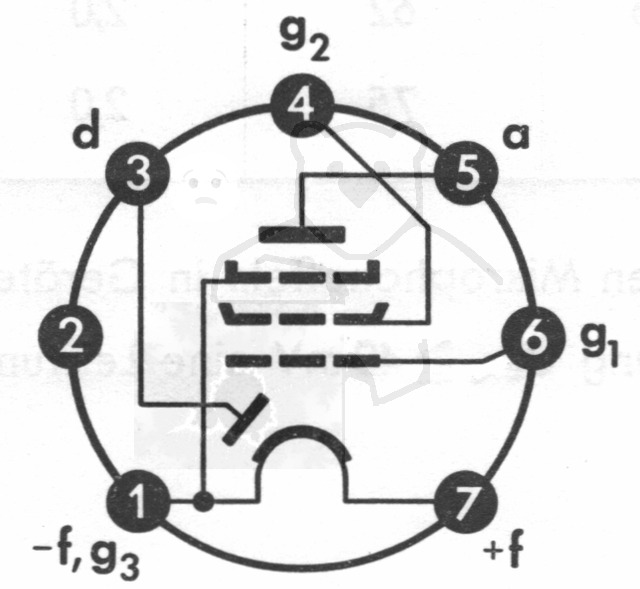

🔎 Sockelschaltung der DAF91

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DAF91
Anwendung DAF91 [www.tubedata.info].pdf (257 kB)
Datenblatt DAF91 Mullard Version 1 [www.tubedata.info].pdf (282 kB)
Datenblatt DAF91 Mullard Version 2 [www.tubedata.info].pdf (152 kB)
Datenblatt DAF91 Philips [www.tubedata.info].pdf (459 kB)
Datenblatt DAF91 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (2941 kB)
Pruefkarte DAF91 1S5 DAF191 ZD17 1FD9 VT-172 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte DAF91 1S5 VT172 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (263 kB)
Pruefkarte DAF91 1S5 VT172 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
Pruefkarte DAF91 DAF96 1S5 1AF5 1R4 DAF191 VT-172 1FD1 1AH5 1294 VT-183 - Funke W19 Roehrenpruefer.pdf (163 kB)
