Daten und Bilder der Röhre: EAA91

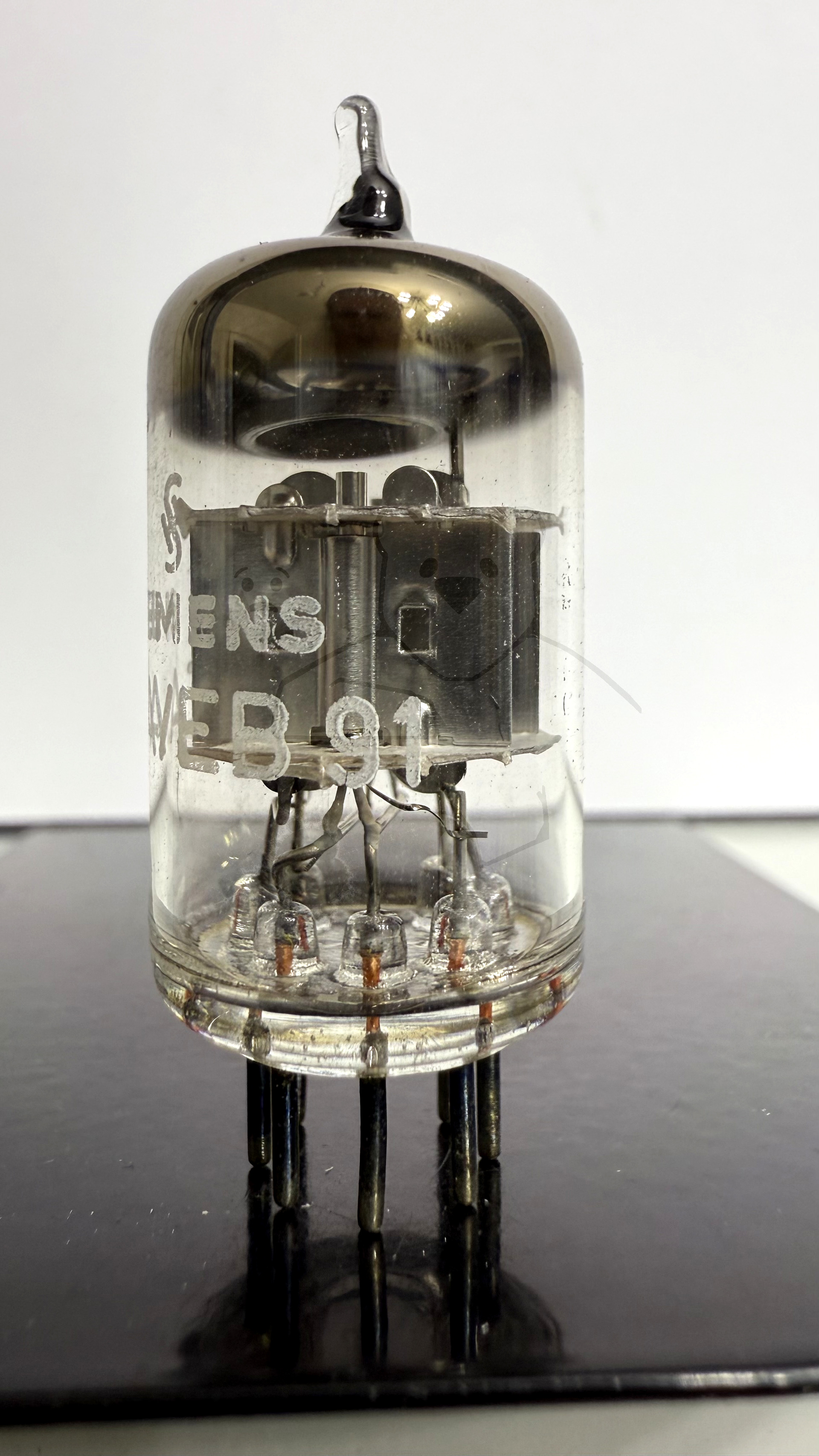

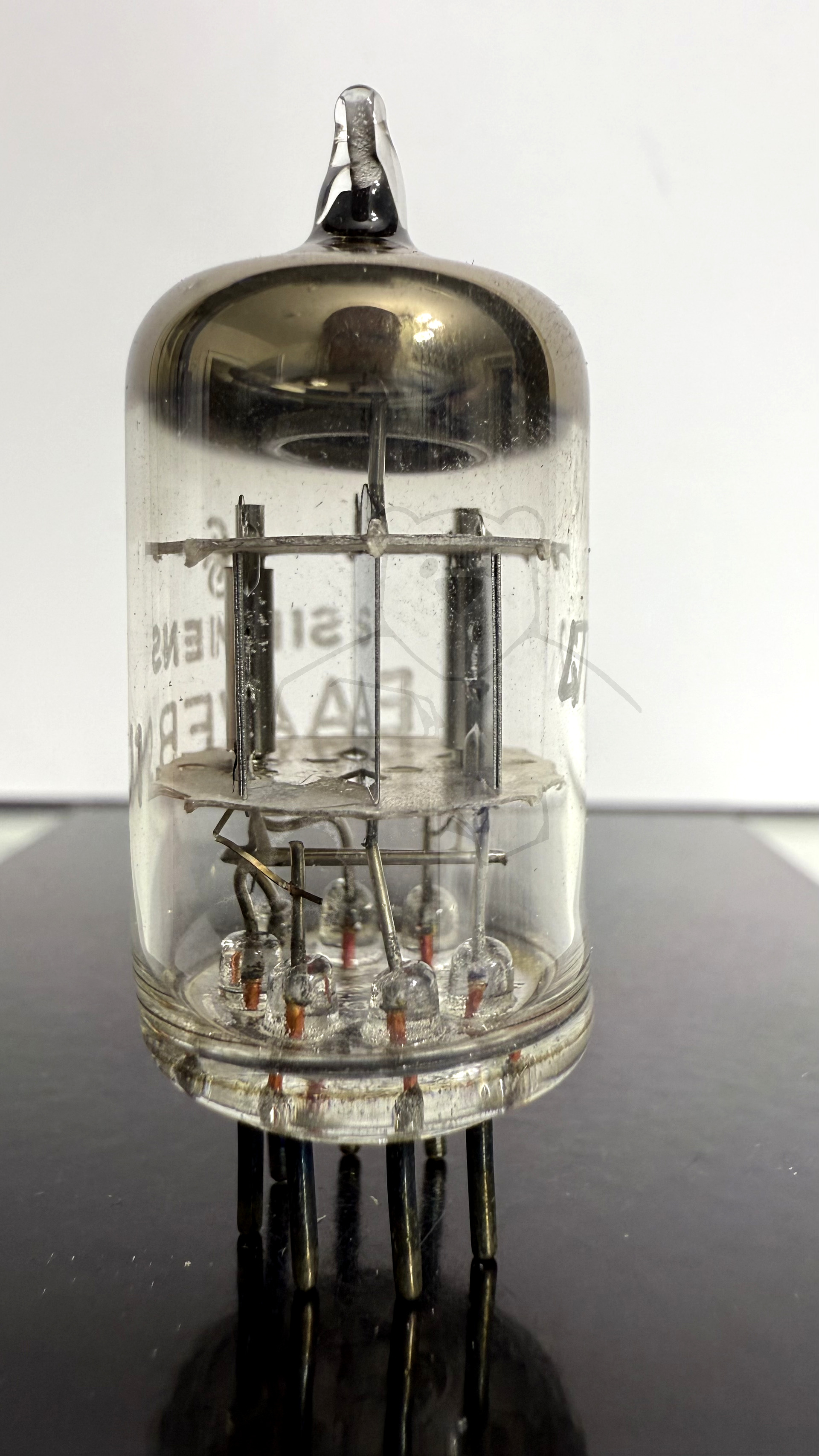

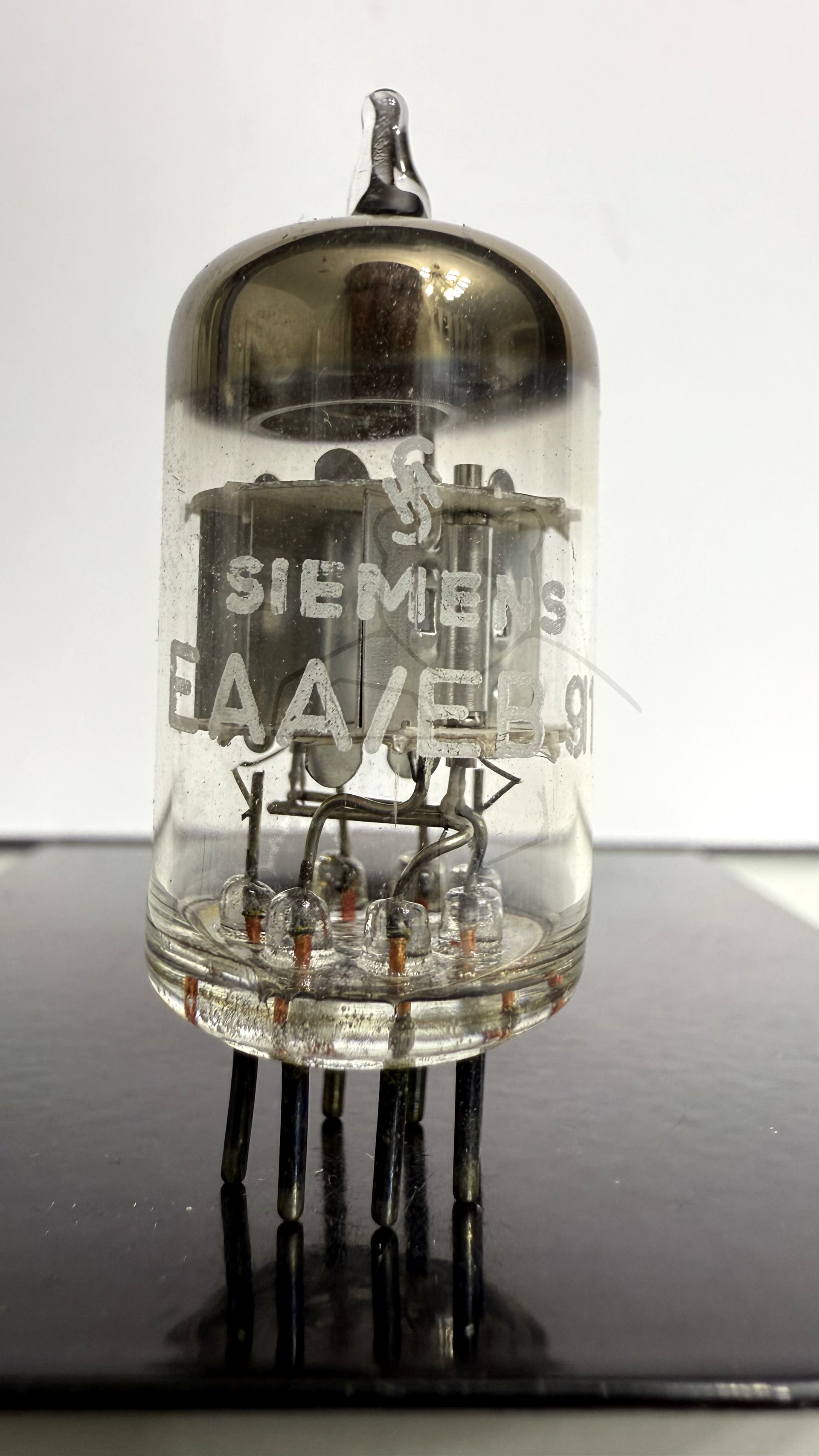

🔎 Beschreibung der Röhre: EAA91 Inventarnummer: 02295

Name	→ EAA91 📺 Mit Video
Vergleichsname	→ 5726 → 6AL5 → 6AL5W 6H2P → 6Х2П → E91AA → EB91 → L91AA
Hersteller	→ Siemens
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen

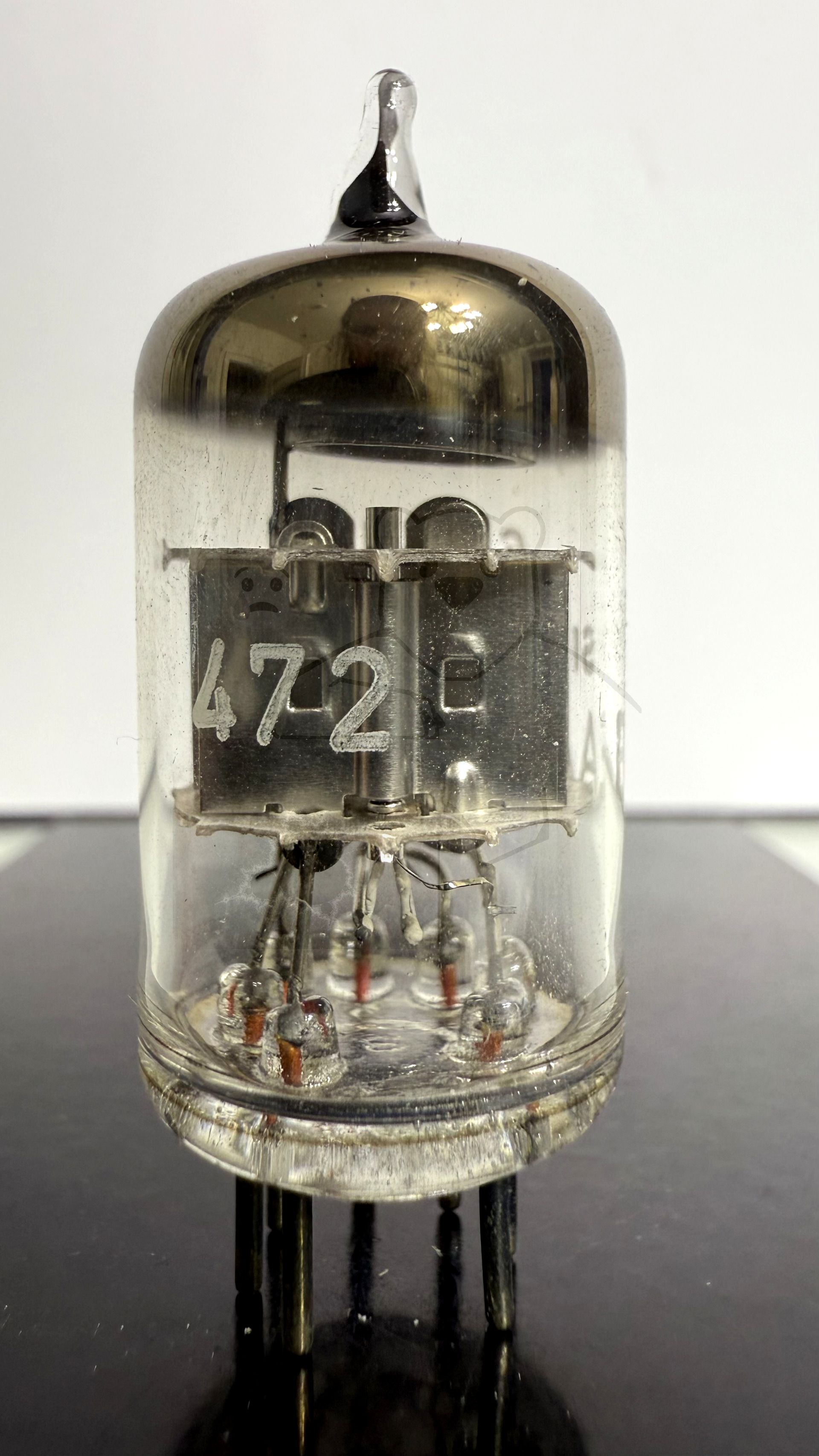

Kenn Nummer	472
Ätz- Produktionscode
Serien Nummer

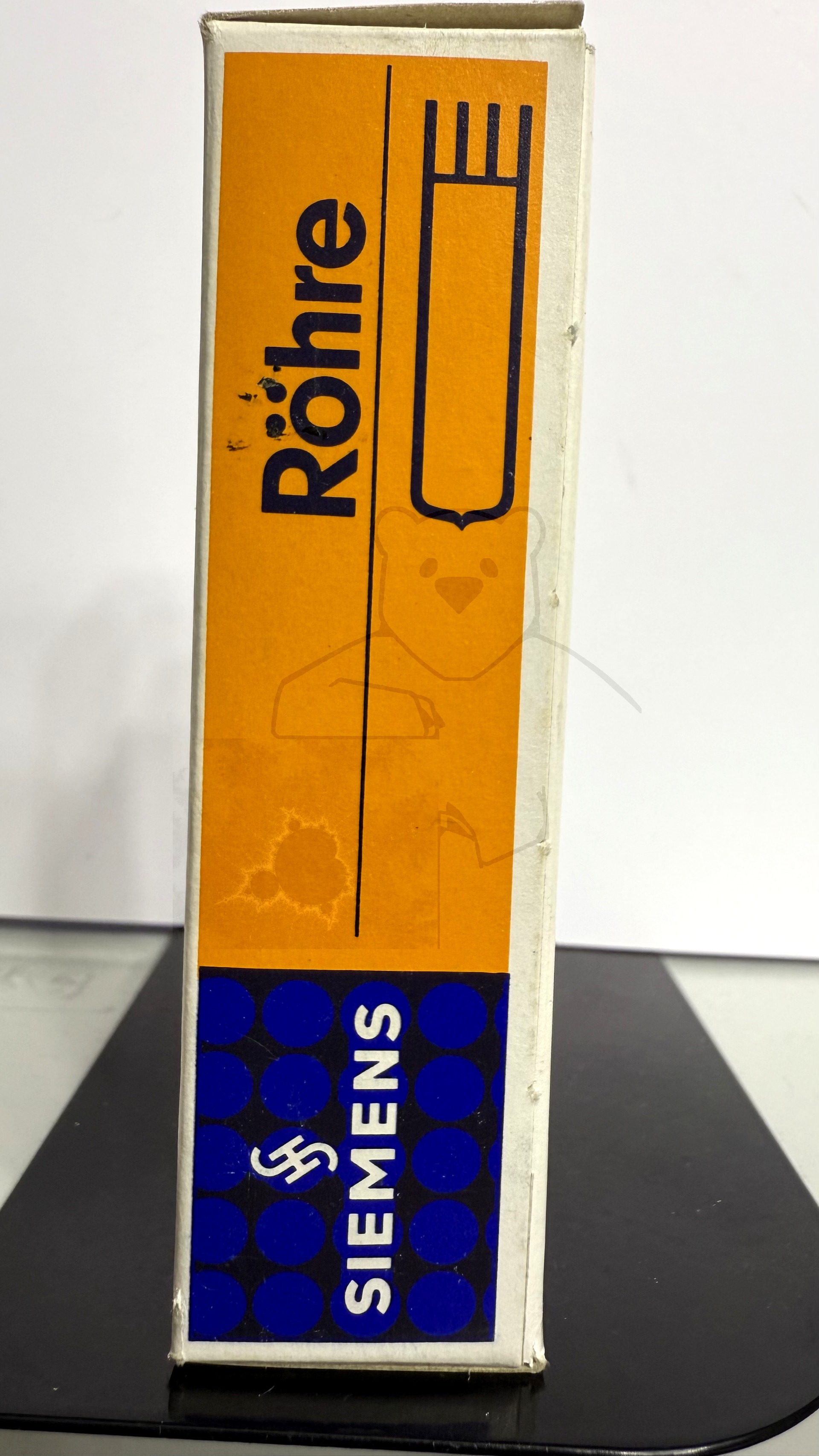

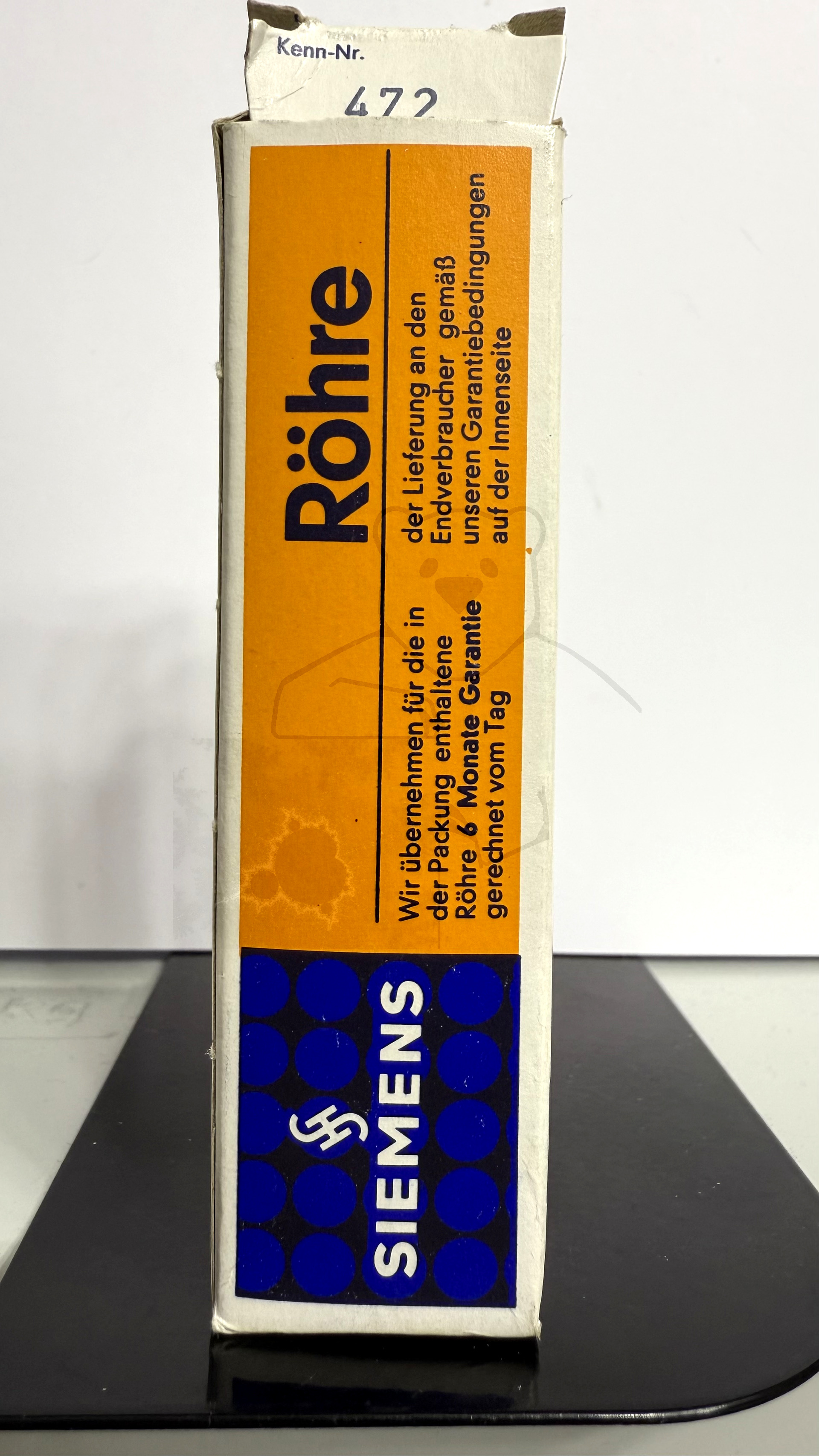

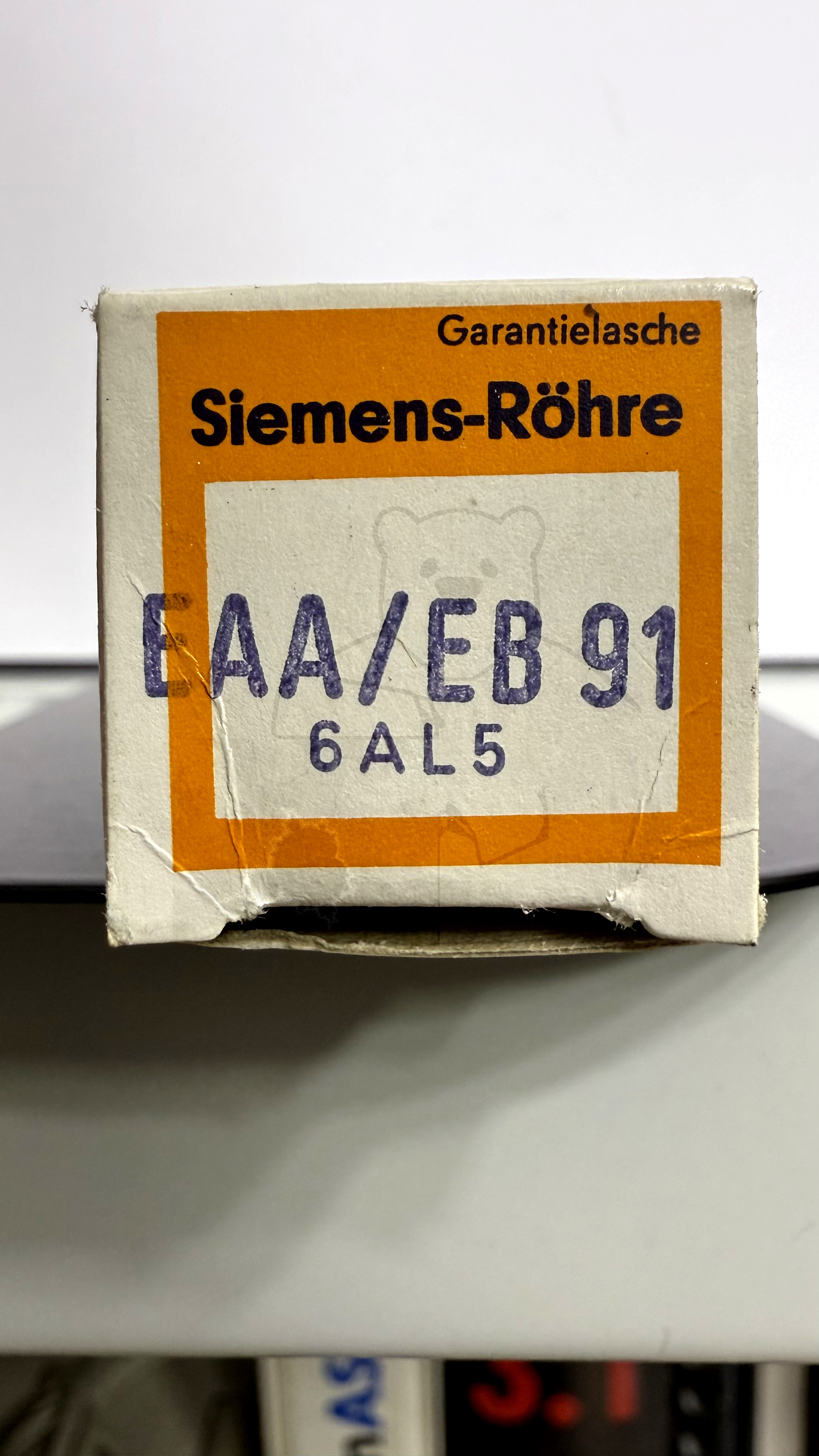

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S137c

🔎 Beschreibung der Systeme für die Röhre: EAA91

	System 1	System 2
Kathode	1	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung	6	6
Funktion	→ Demodulator, Hochfrequenz	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EAA91

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EAA91

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/R0thRRRUNms (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EAA91
Datenblatt EAA91 Lamina [www.tubedata.info].pdf (751 kB)
Datenblatt EAA91 Philips Version 1.pdf (162 kB)
Datenblatt EAA91 Philips Version 2 [www.tubedata.info].pdf (52 kB)
Datenblatt EAA91 RFT.pdf (85 kB)
Datenblatt EAA91 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1053 kB)
Pruefkarte EAA91 EB91 6AL5 6D2 D77 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte EAA91 EB91 6AL5 CV238 5726 6097 6D2 D77 CV140 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte EB91 EAA91 6AL5 CV238 5726 6097 6D2 D77 CV140 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
