đ Beschreibung der Röhre: 6BA8A Inventarnummer: 01122
| Name | â 6BA8A |
| Vergleichsname | â 6BA6 â EF93 |
| Hersteller | â Sylvania |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S27 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6BA8A
| System 1 | System 2 | |
| Kathode | 1 | 6 |
| Gitter 1 | 2 | 7 |
| Gitter 2 | 8 | |
| Gitter 3 | 6 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 9 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 6 | 6 |
| Funktion | â Bildsynchronisation |
â Bildsignal, Verstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

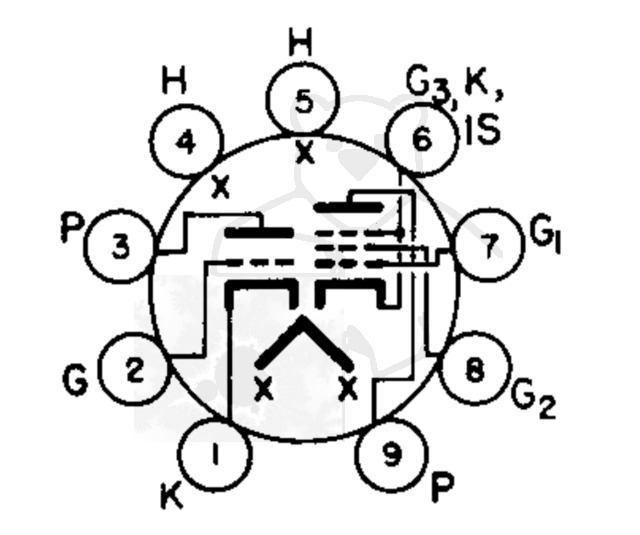

đ Sockelschaltung der 6BA8A
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 6BA8A
Datenblatt 6BA8 Sylvania [www.tubedata.info].pdf (141 kB)
Datenblatt 6BA8 Tung-Sol [www.tubedata.info].pdf (101 kB)
Datenblatt 6BA8A RCA [www.tubedata.info].pdf (311 kB)
Datenblatt 6BA8A Sylvania [www.tubedata.info].pdf (568 kB)
Datenblatt 6BA8A Tung-Sol [www.tubedata.info].pdf (160 kB)
Pruefkarte 6BA8A Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (273 kB)
Pruefkarte 6BA8A Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (275 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6BA8A

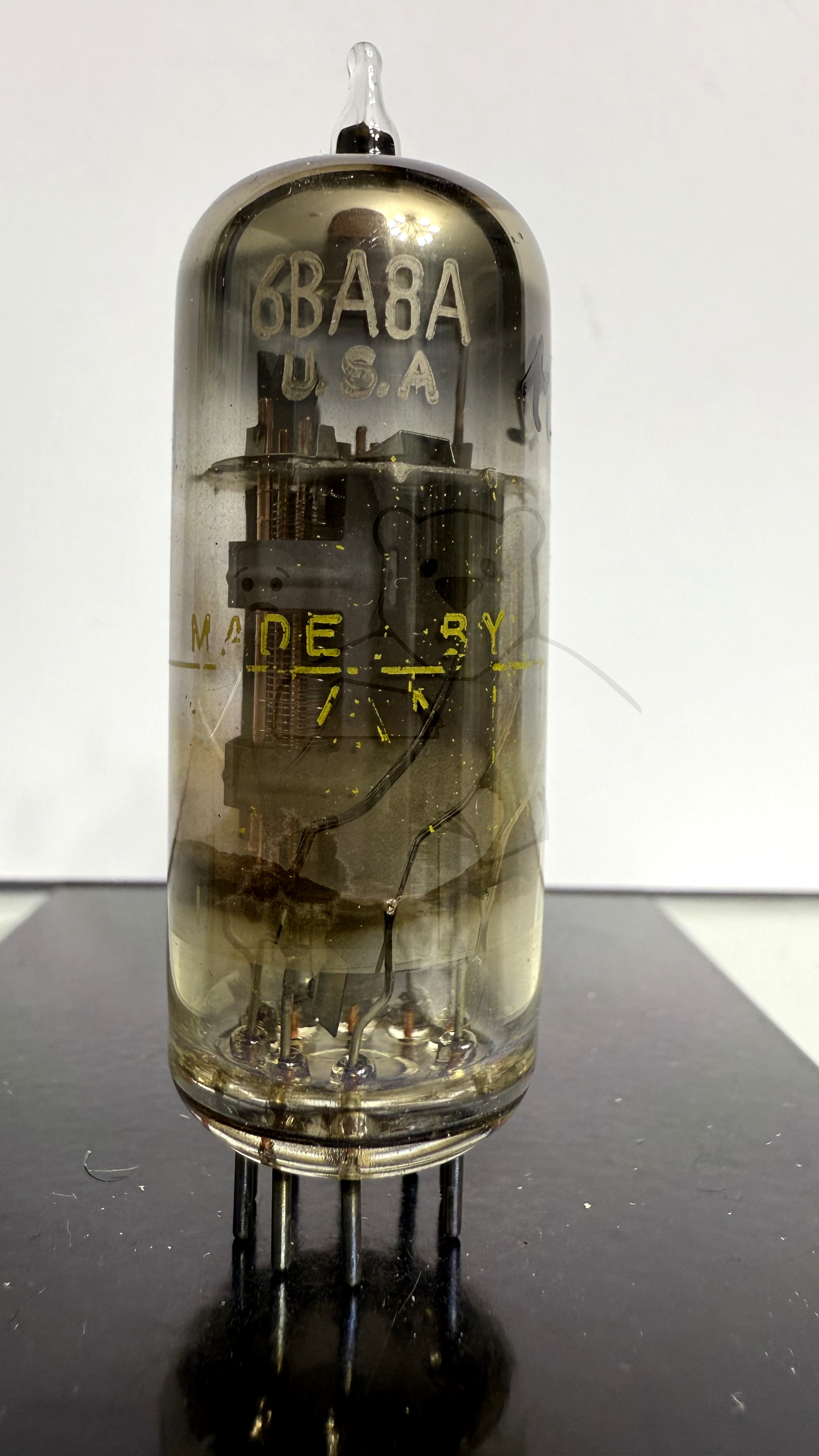

Röhre 6BA8A #1122 Bild 1
