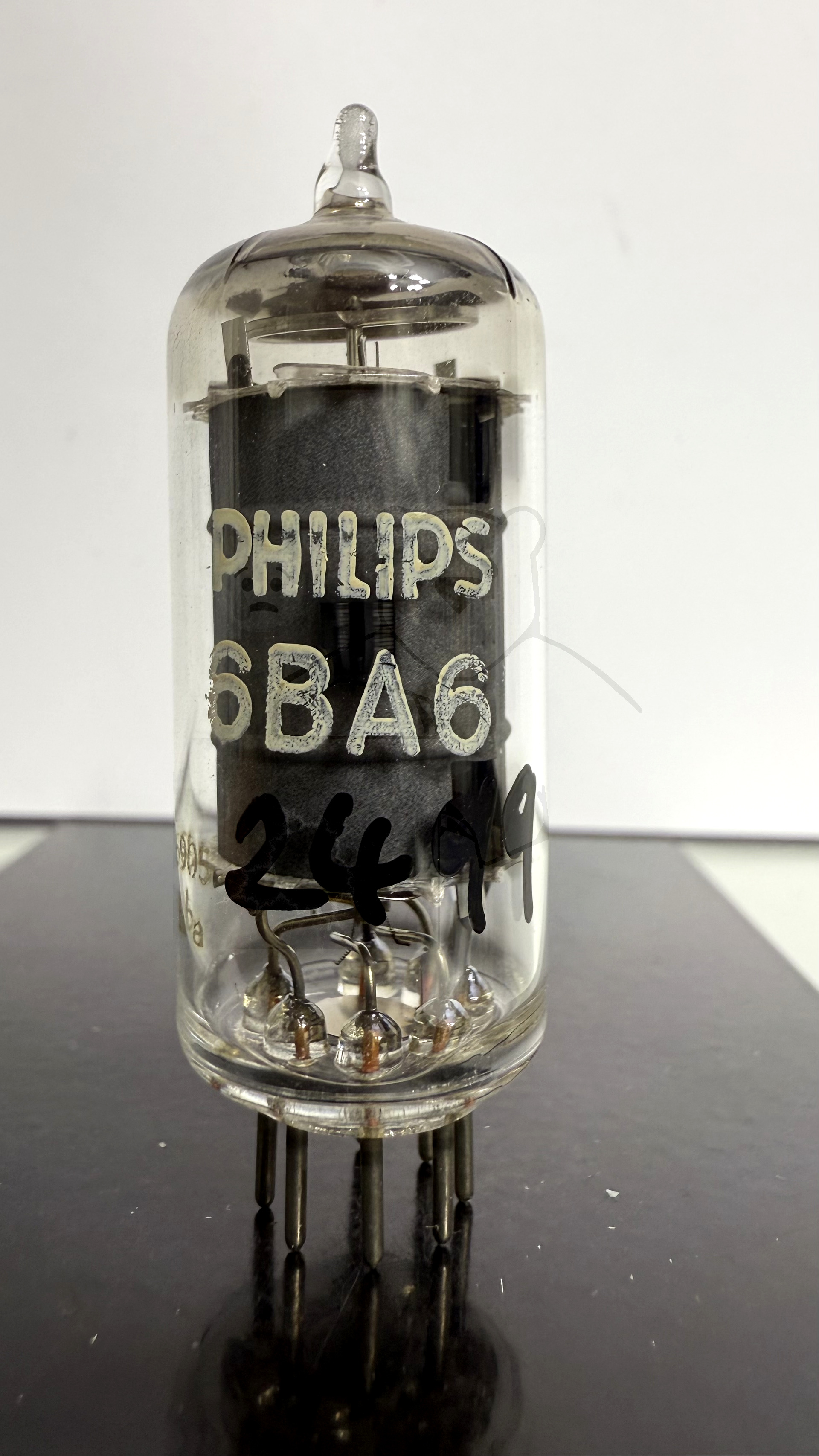

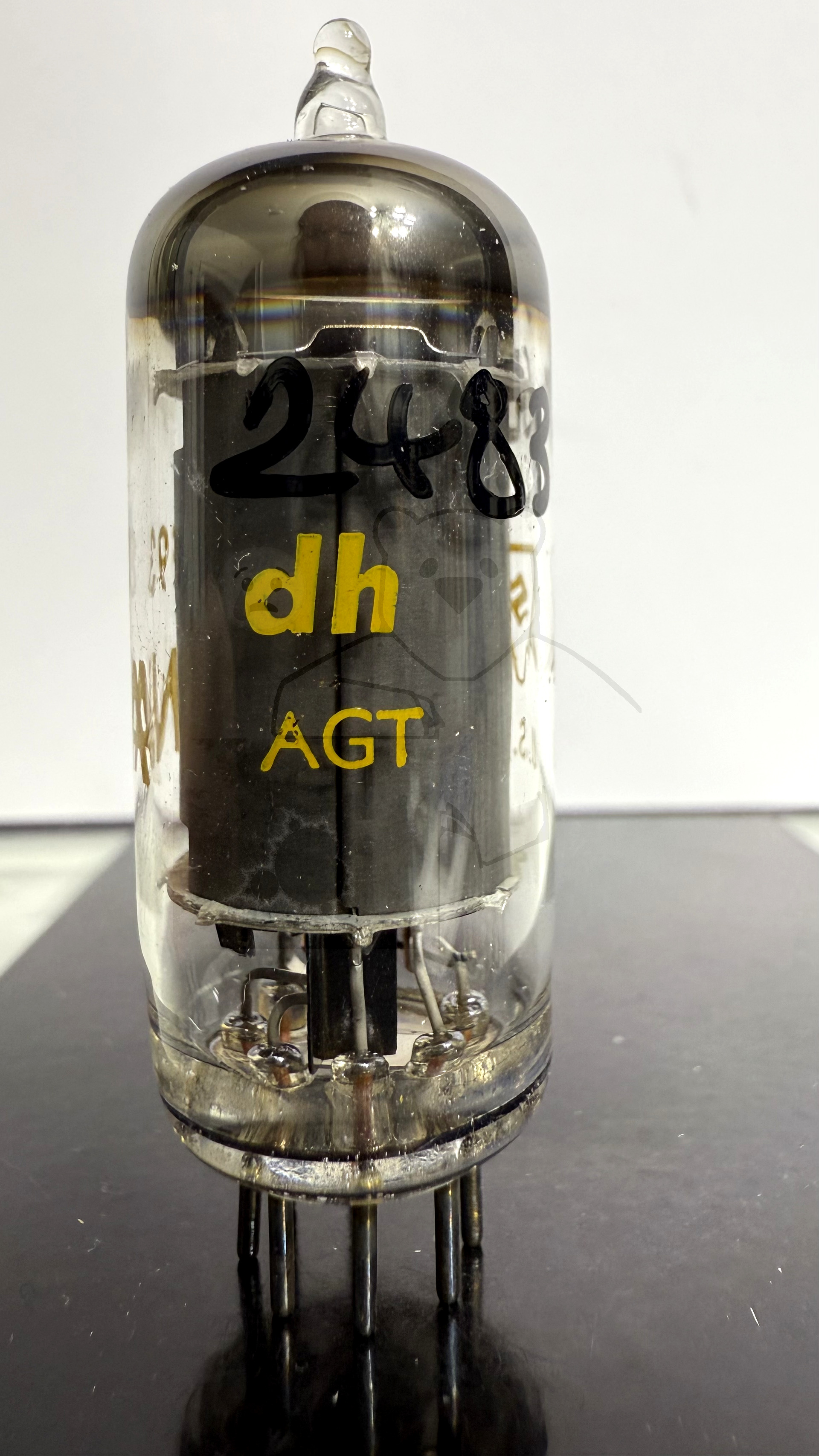

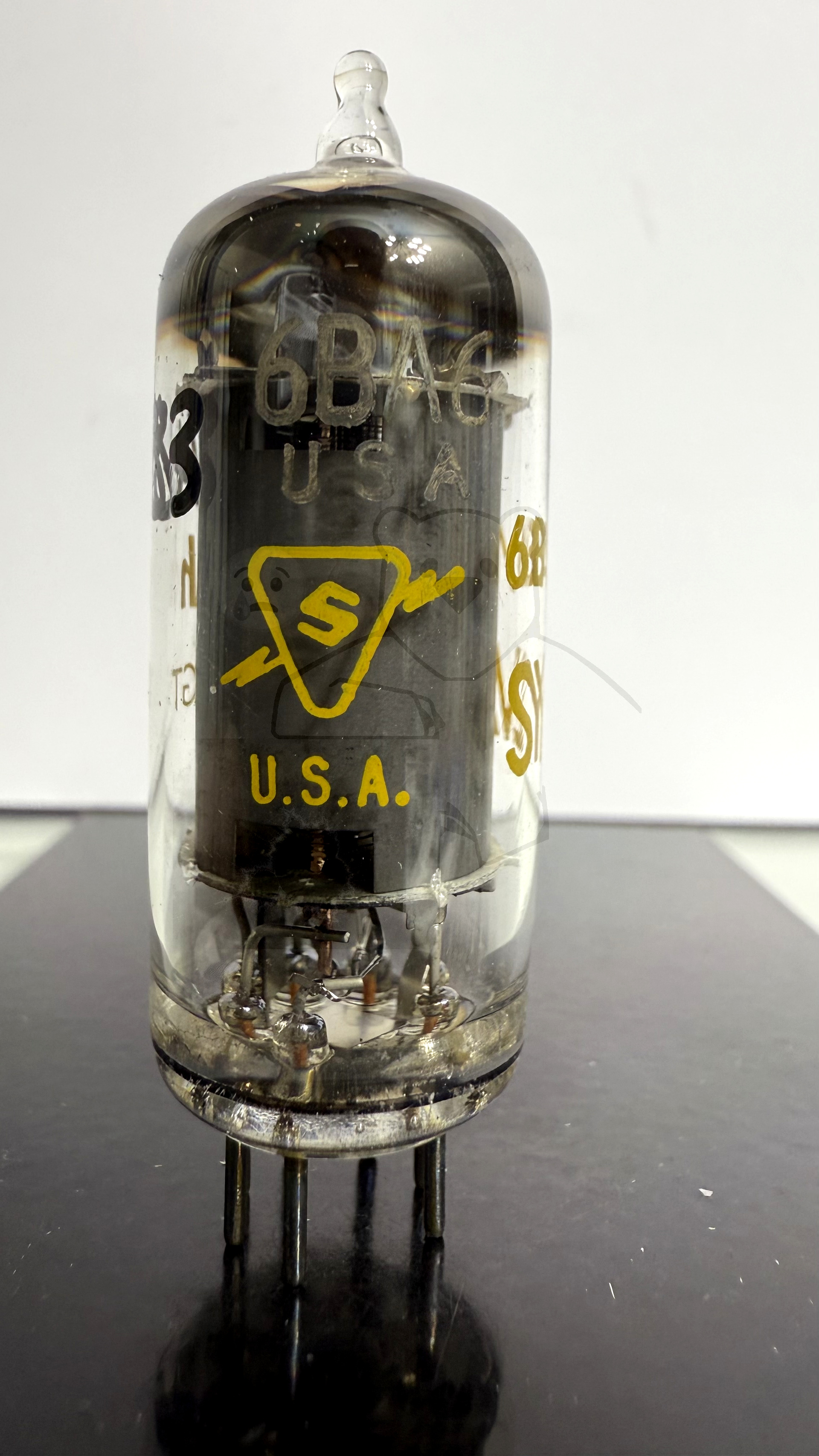

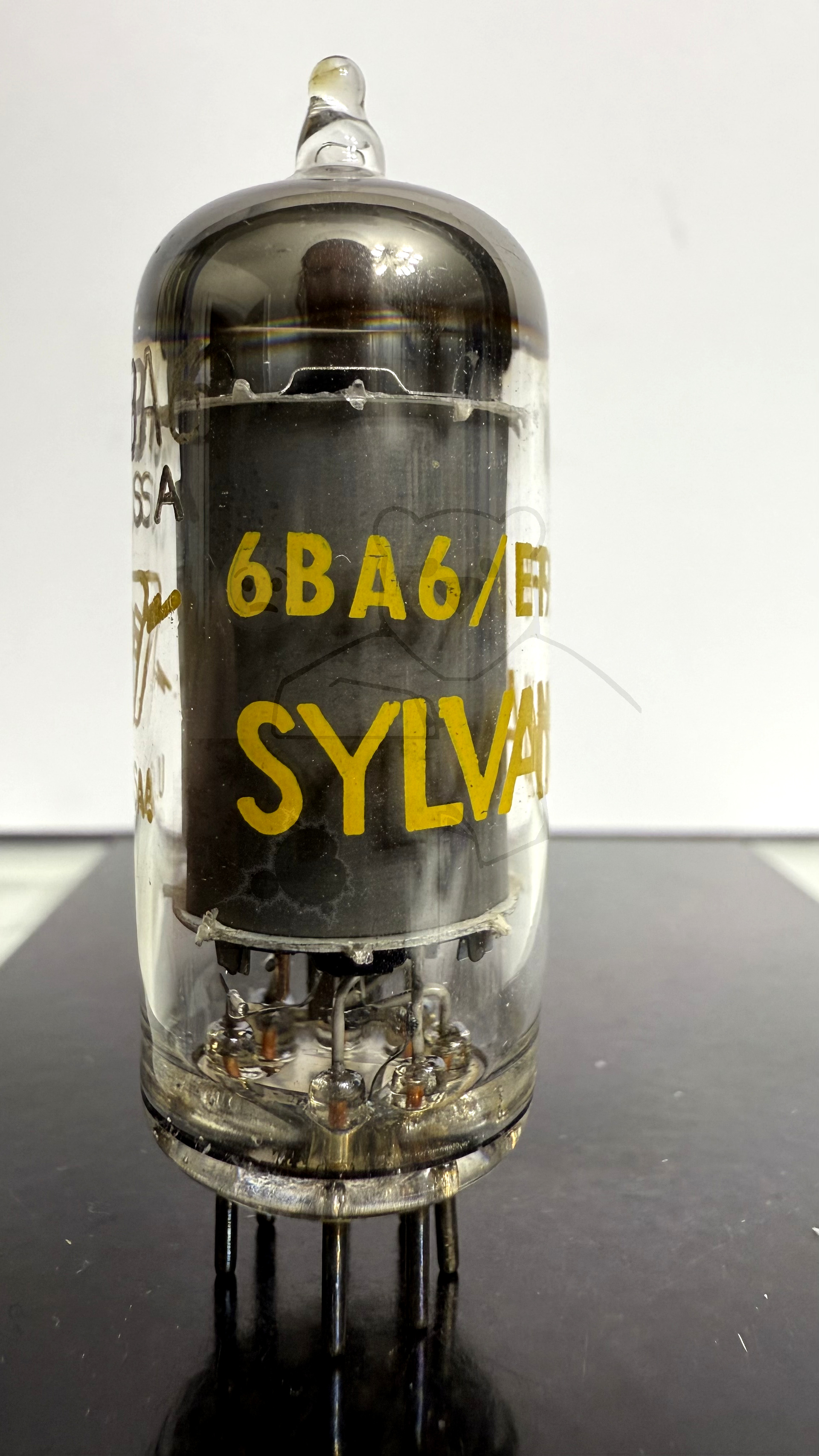

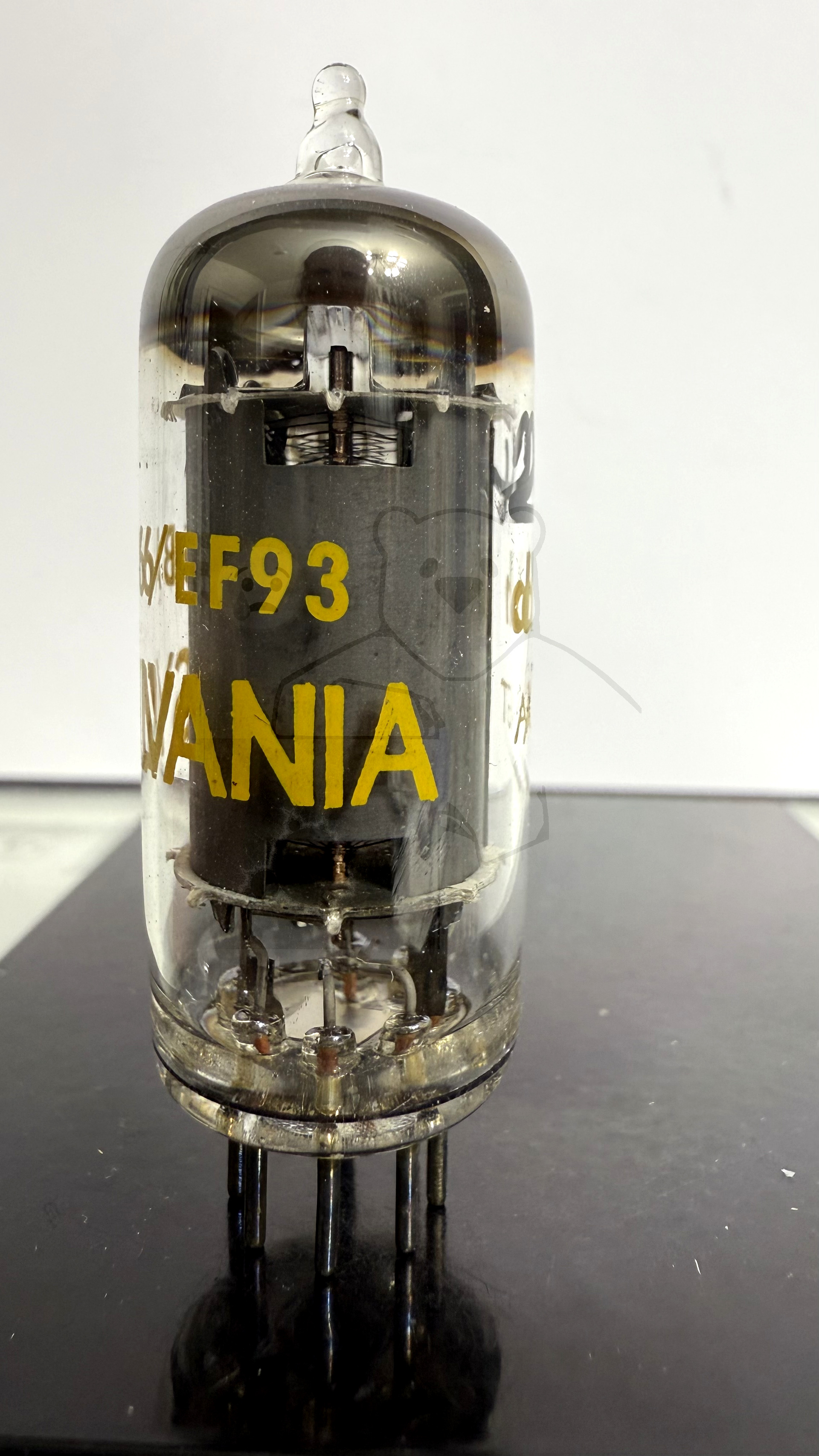

Daten und Bilder der Röhre: 6BA6

🔎 Beschreibung der Röhre: 6BA6

Name	6BA6
Vergleichsname	→ 6BA8A → EF93
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:25:01

🔎 Beschreibung der Systeme für die Röhre: 6BA6

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6BA6

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: 6BA6
Datenblatt 6BA6 Brimar Version 1 [www.tubedata.info].pdf (1437 kB)
Datenblatt 6BA6 Brimar Version 2 [www.tubedata.info].pdf (84 kB)
Datenblatt 6BA6 General Electric [www.tubedata.info].pdf (403 kB)
Datenblatt 6BA6 Mazda Belvu [www.tubedata.info].pdf (370 kB)
Datenblatt 6BA6 RCA [www.tubedata.info].pdf (275 kB)
Datenblatt 6BA6 Tung-Sol [www.tubedata.info].pdf (247 kB)
Datenblatt 6BA6W Tung-Sol.pdf (263 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
