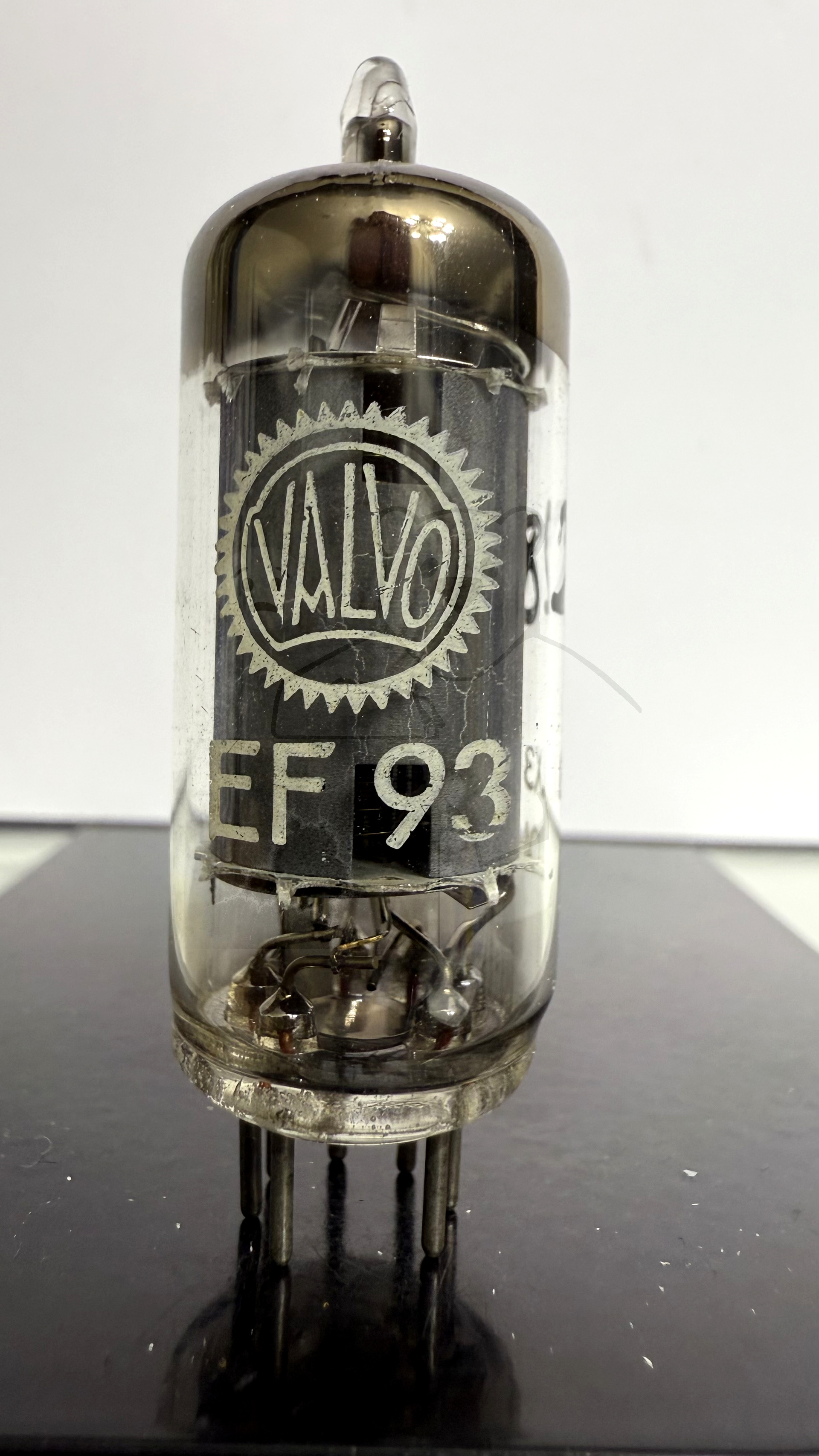

Daten und Bilder der Röhre: EF93

🔎 Beschreibung der Röhre: EF93

Name	EF93
Vergleichsname	→ 6BA6 → 6BA8A
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:25:19

🔎 Beschreibung der Systeme für die Röhre: EF93

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF93

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: EF93
Datenblatt EF93 Lorenz.pdf (196 kB)
Datenblatt EF93 Mullard [www.tubedata.info].pdf (159 kB)
Pruefkarte EF93 6BA6 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)
Pruefkarte EF93 6BA6 6CB6 - Funke W19 Roehrenpruefer.pdf (169 kB)
