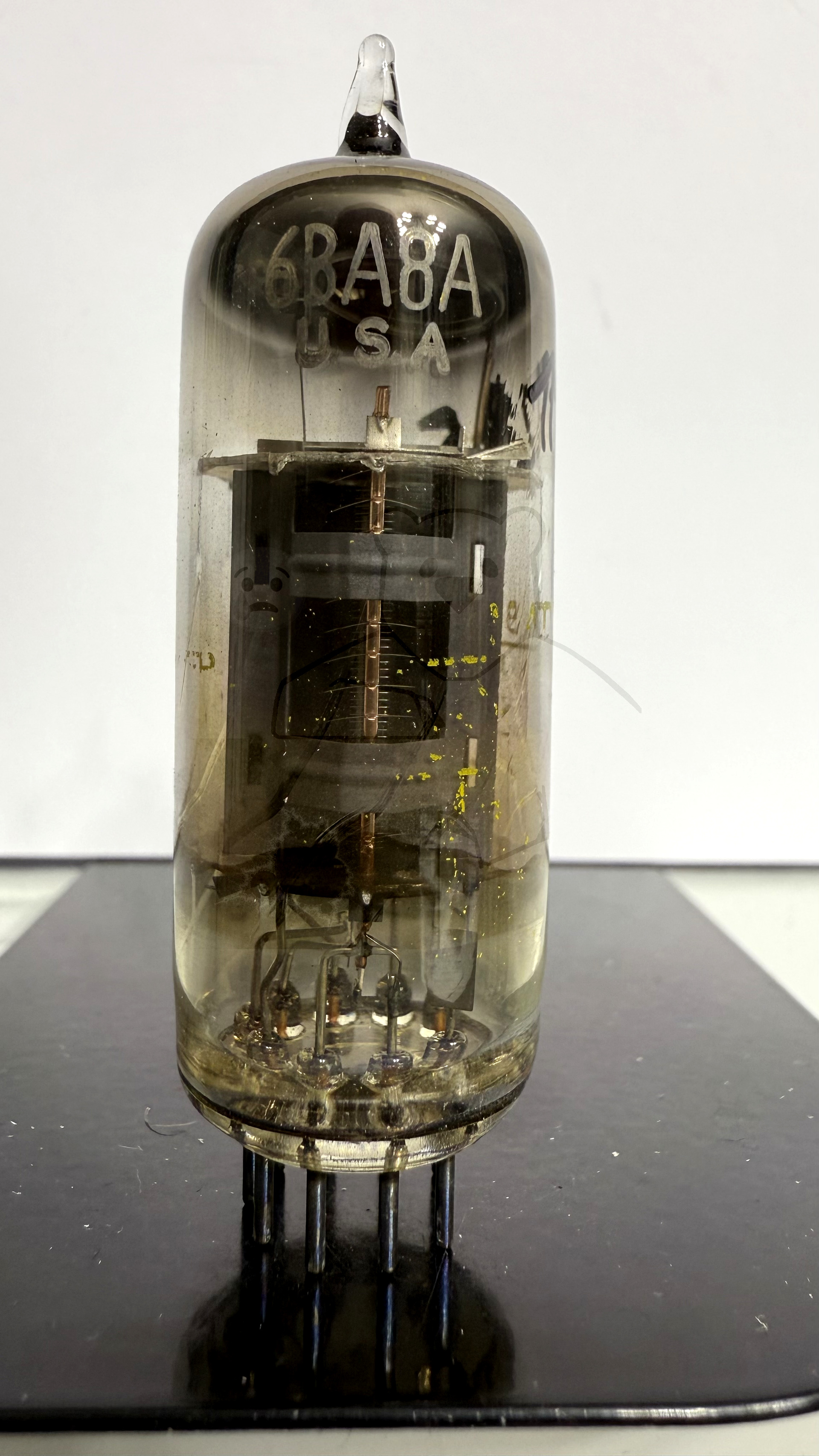

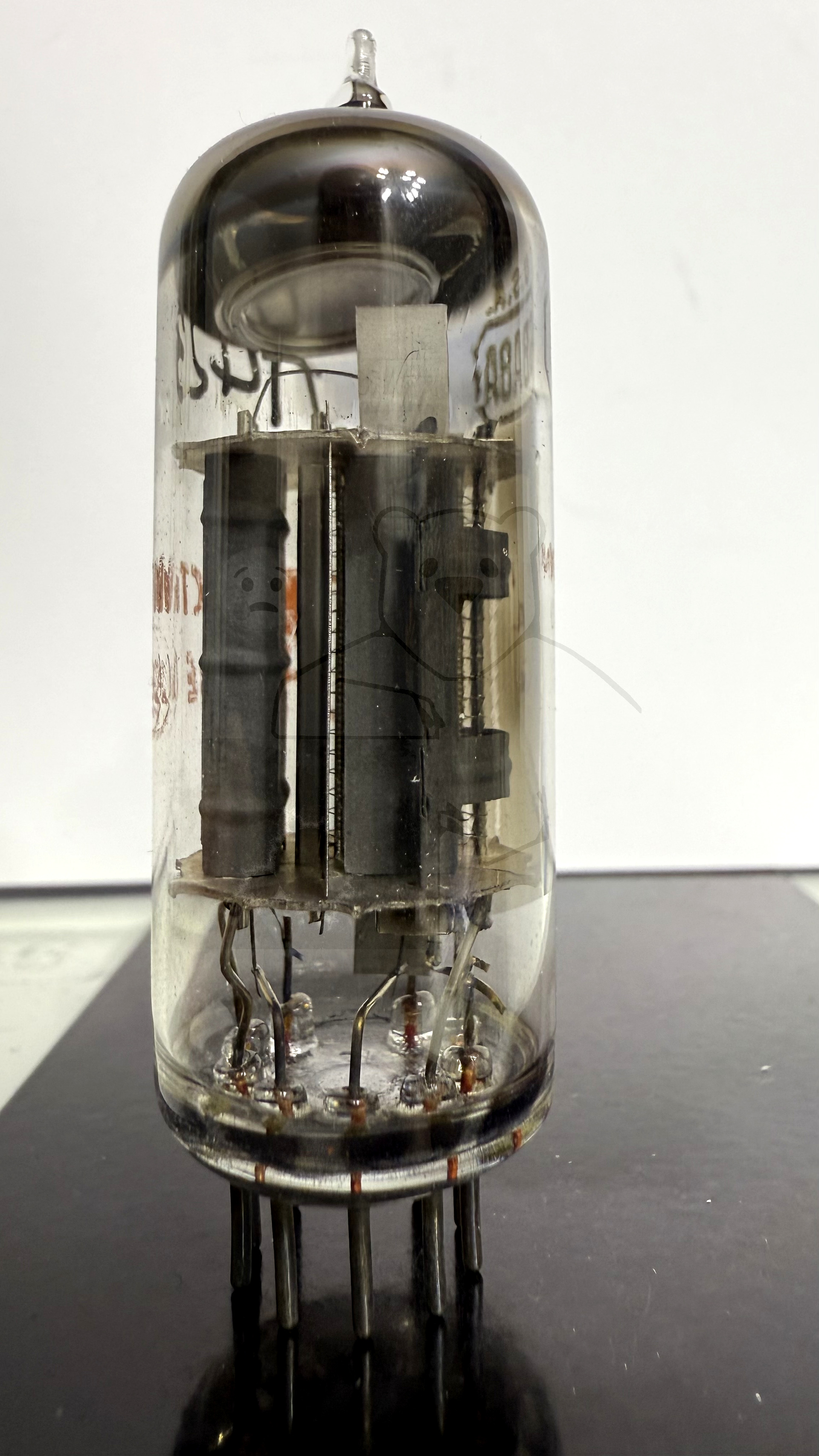

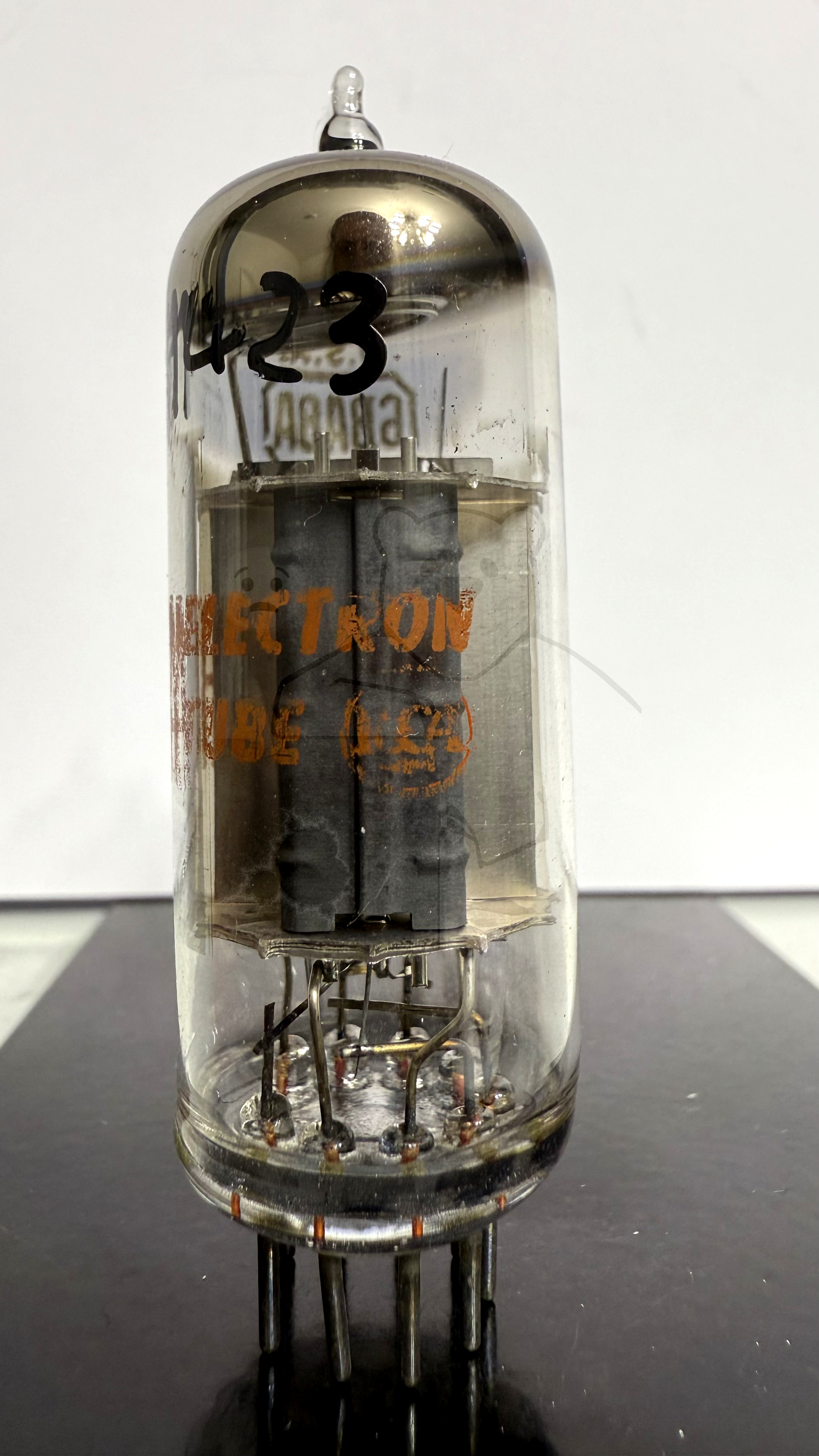

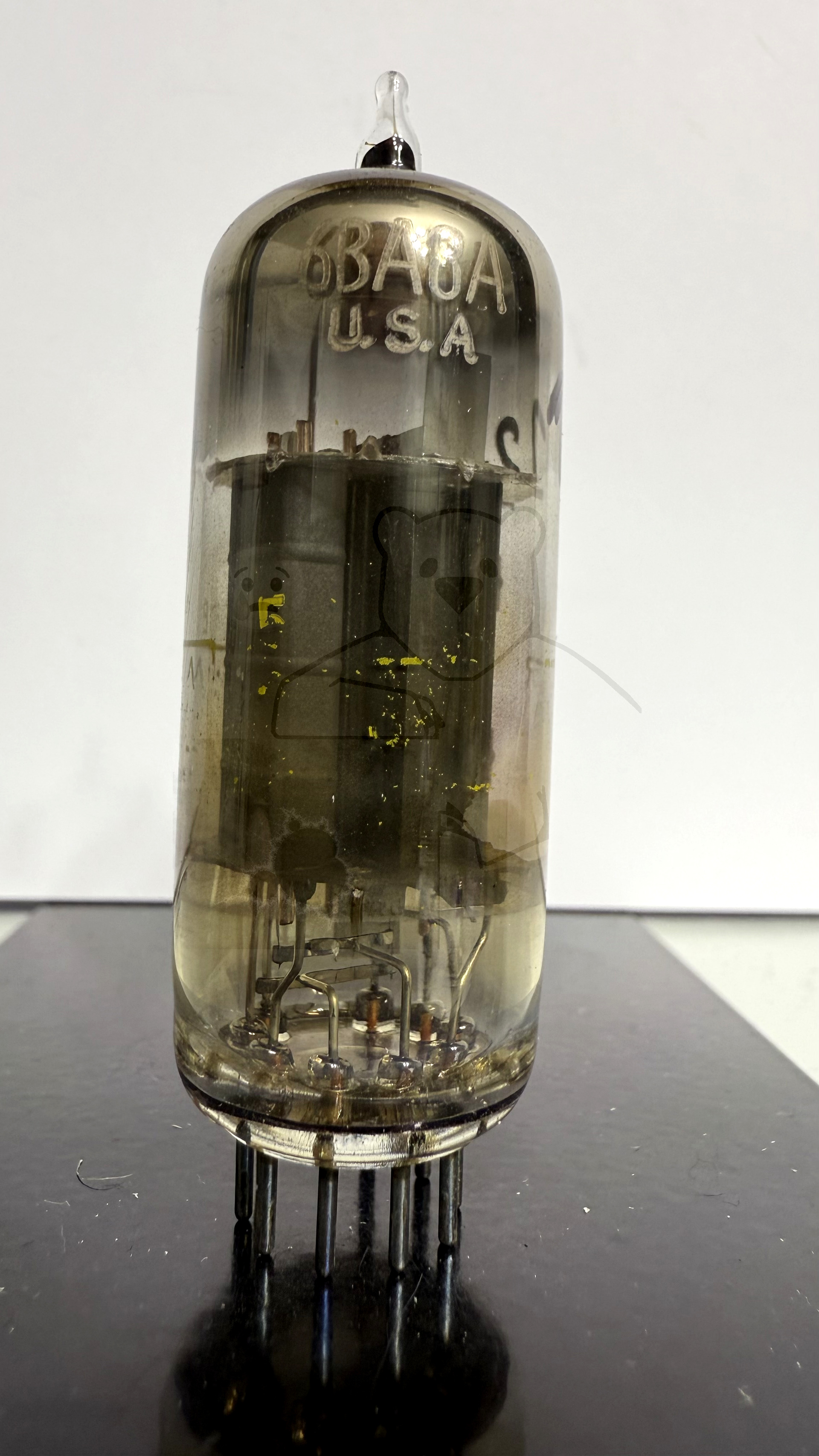

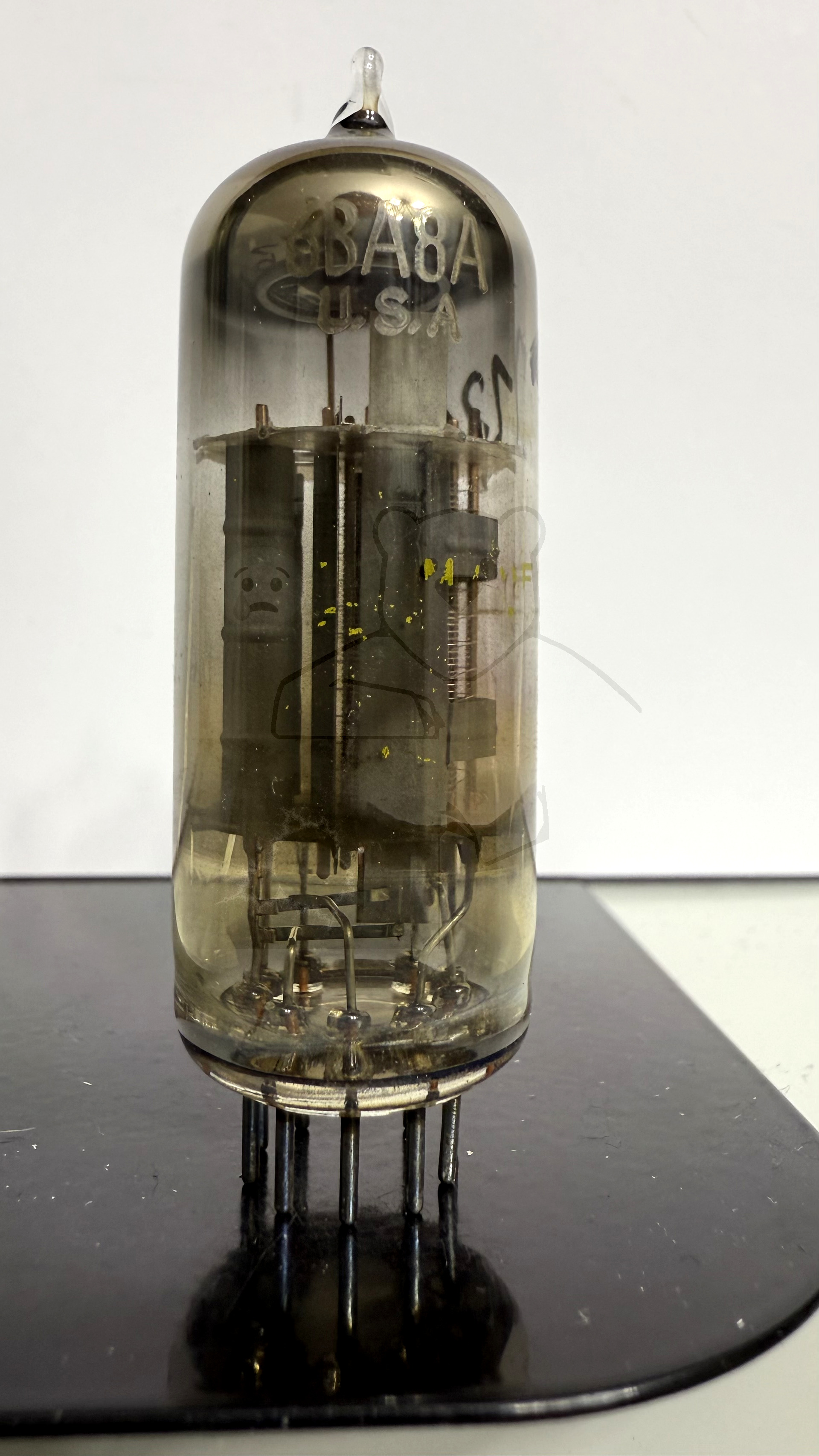

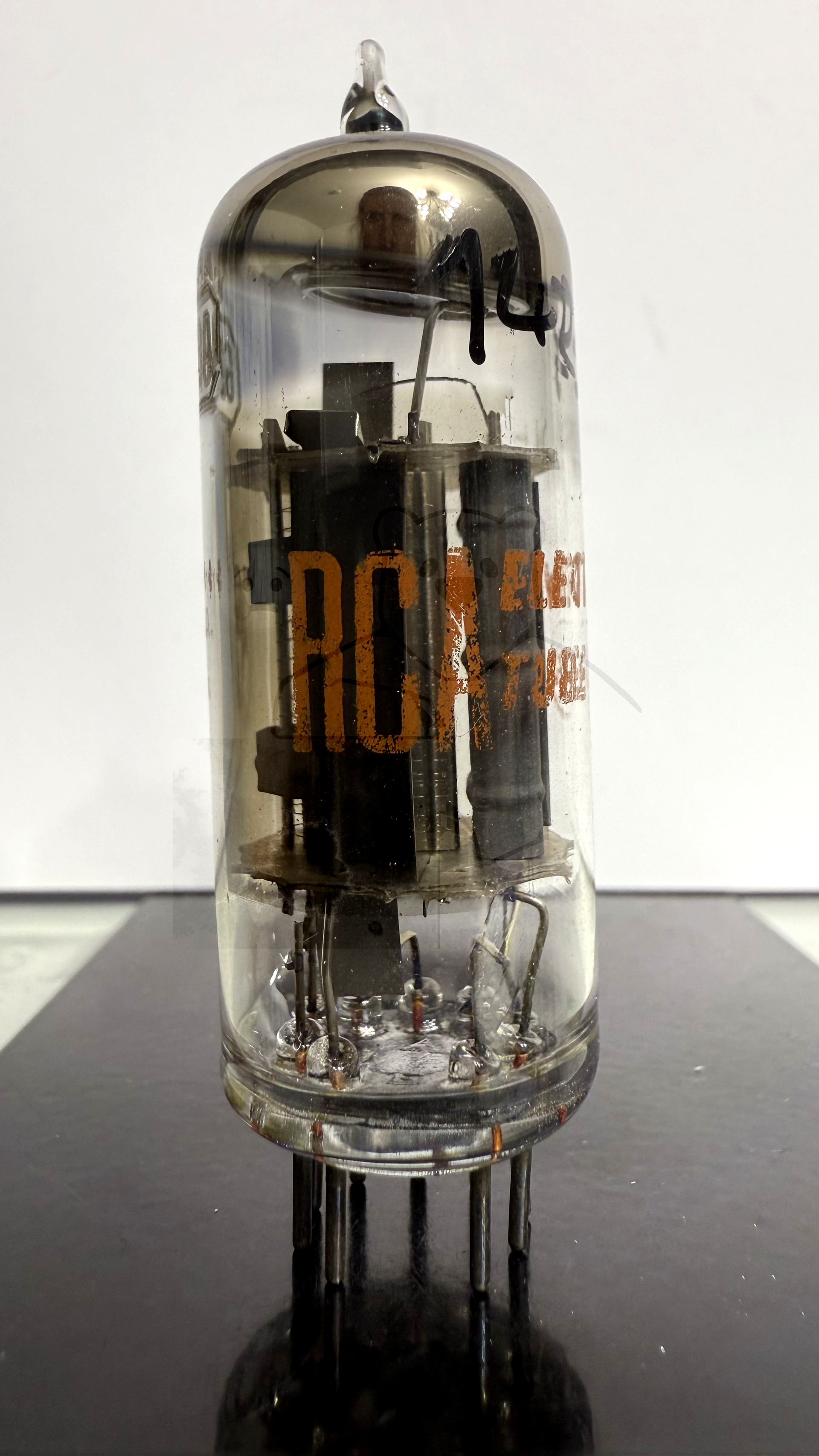

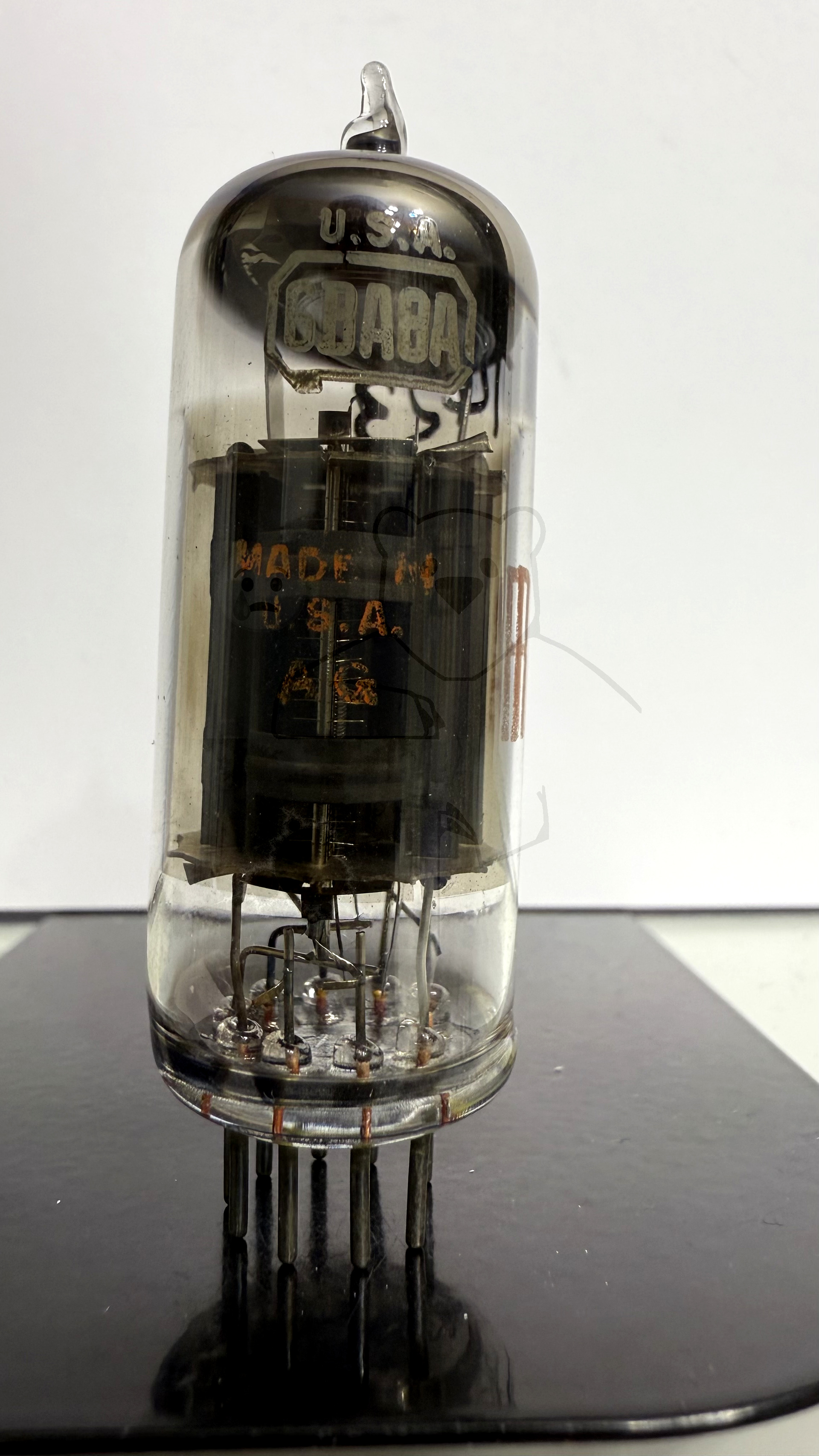

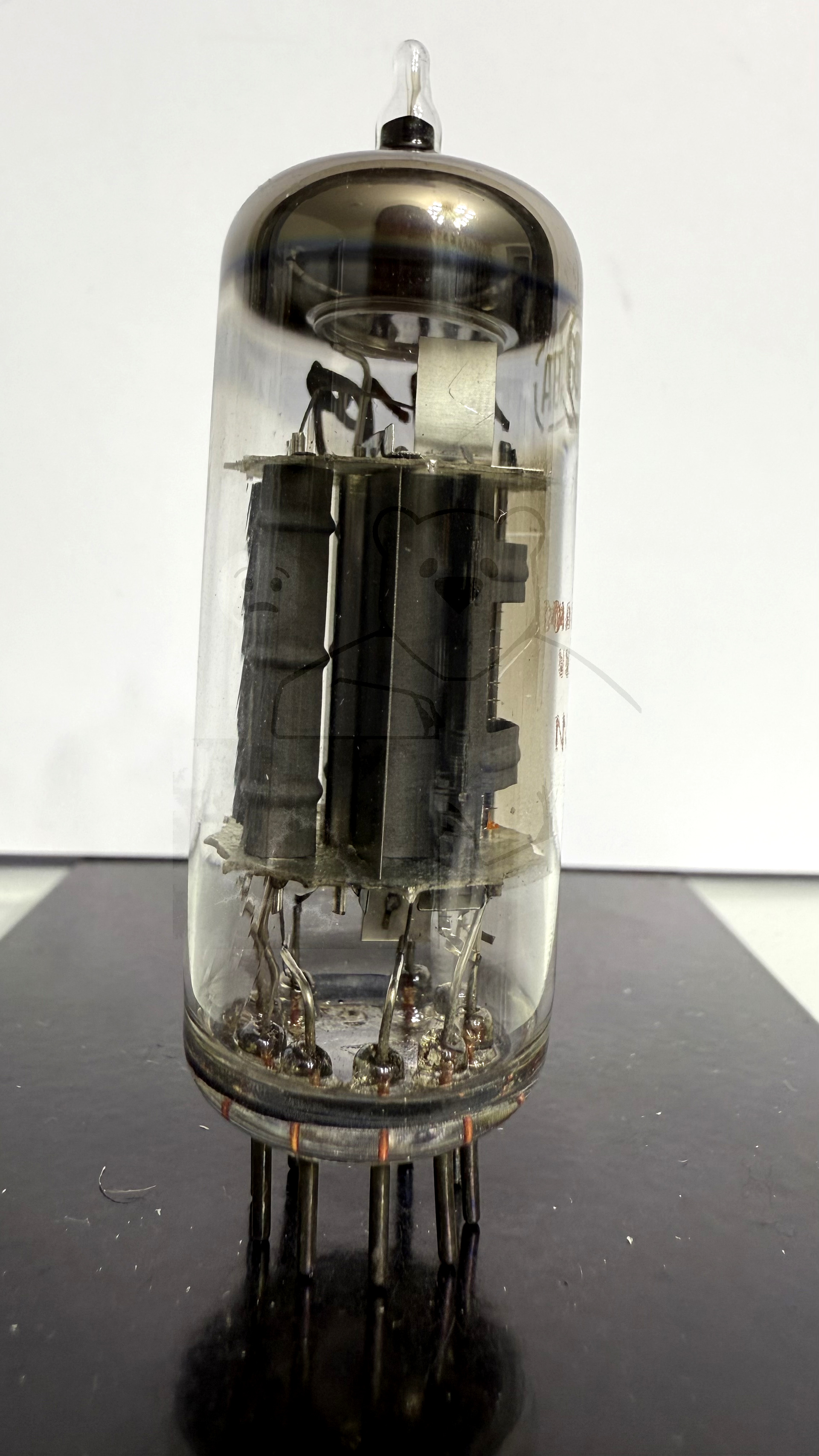

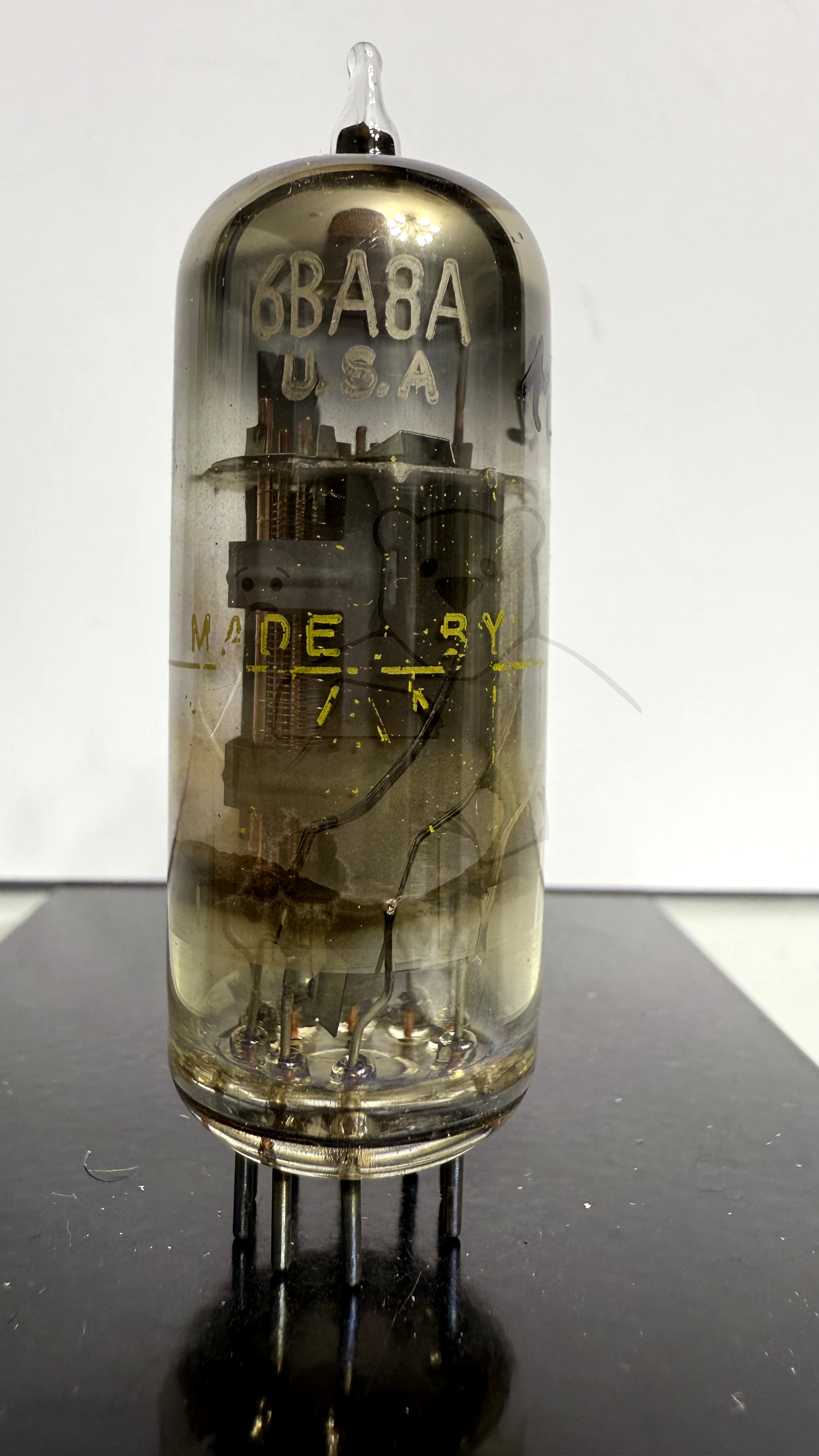

Daten und Bilder der Röhre: 6BA8A

🔎 Beschreibung der Röhre: 6BA8A

Name	6BA8A
Vergleichsname	→ 6BA6 → EF93
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:26:29

🔎 Beschreibung der Systeme für die Röhre: 6BA8A

	System 1	System 2
Kathode	1	6
Gitter 1	2	7
Gitter 2		8
Gitter 3		6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	9
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	6	6
Funktion	→ Bildsynchronisation	→ Bildsignal, Verstärker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6BA8A

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6BA8A
Datenblatt 6BA8 Sylvania [www.tubedata.info].pdf (141 kB)
Datenblatt 6BA8 Tung-Sol [www.tubedata.info].pdf (101 kB)
Datenblatt 6BA8A RCA [www.tubedata.info].pdf (311 kB)
Datenblatt 6BA8A Sylvania [www.tubedata.info].pdf (568 kB)
Datenblatt 6BA8A Tung-Sol [www.tubedata.info].pdf (160 kB)
Prüfkarte 6BA8A Karte 1 - Neuberger RPM370 Röhrenmeßgerät [Scan Matthias Hubert Franz Hahn].pdf (273 kB)
Prüfkarte 6BA8A Karte 2 - Neuberger RPM370 Röhrenmeßgerät [Scan Matthias Hubert Franz Hahn].pdf (275 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
