🔎 Beschreibung der Röhre: AZ1 Inventarnummer: 00323
| Name | → AZ1 📺 Mit Video |
| Vergleichsname | → 4Z1 → VG5007 |
| Hersteller | → Unbekannter Hersteller |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 1,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 99 |
| Ätz- Produktionscode | ix r |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S37a |
🔎 Beschreibung der Systeme für die Röhre: AZ1
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | 8 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | → Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der AZ1
Bildquelle: Philips Datenblatt
🔎 YouTube Video zu AZ1
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: AZ1
Anwendung AZ1 Telefunken.pdf (1641 kB)
Anwendung AZ1.pdf (54 kB)
Datenblatt AZ1 Brimar [www.tubedata.info].pdf (85 kB)
Datenblatt AZ1 Miniwatt [www.tubedata.info].pdf (836 kB)
Datenblatt AZ1 Mullard [www.tubedata.info].pdf (111 kB)
Datenblatt AZ1 Philips.pdf (67 kB)
Datenblatt AZ1 RFT.pdf (52 kB)
Datenblatt AZ1 Tesla [www.tubedata.info].pdf (645 kB)
Datenblatt AZ1 Tungsram.pdf (88 kB)
Datenblatt AZ1.pdf (54 kB)
Pruefkarte AZ1 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte AZ1 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte AZ11 - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: AZ1

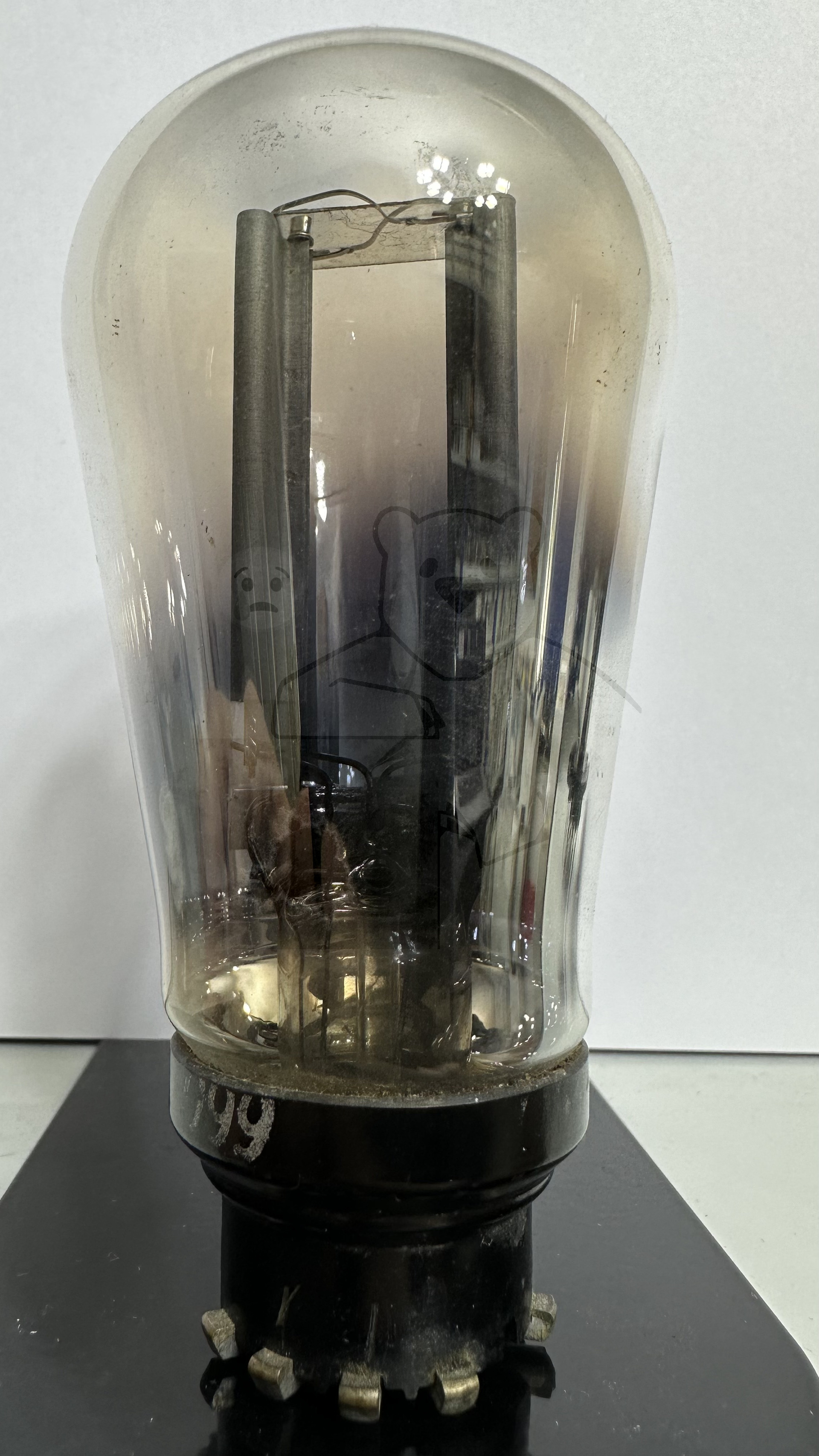

Röhre AZ1 #0323 Bild 1
