🔎 Beschreibung der Röhre: 6H6GT/G Inventarnummer: 00184
| Name | → 6H6GT/G |
| Vergleichsname | → 6H6 → 6Х6 → 6Х6С VT-90 VT-90A |
| Hersteller | → Sylvania |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | SC966A → Aus der Saarbrücker Sammlung |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S41b |
🔎 Beschreibung der Systeme für die Röhre: 6H6GT/G
| System 1 | System 2 | |
| Kathode | 8 | 4 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 3 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 7 | 2, 7 |
| Abschirmung | ||
| Funktion | → Demodulator |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6H6GT/G
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 6H6GT/G
Datenblatt 6H6 Cunningham.pdf (47 kB)
Datenblatt 6H6 General Electric.pdf (175 kB)
Datenblatt 6H6 RCA Version 1.pdf (47 kB)
Datenblatt 6H6 RCA Version 2 [www.tubedata.info].pdf (111 kB)
Datenblatt 6H6 RFT.pdf (78 kB)
Datenblatt 6H6 Sylvania Version 1.pdf (61 kB)
Datenblatt 6H6 Sylvania Version 2.pdf (466 kB)
Datenblatt 6H6 Tung-Sol [www.tubedata.info].pdf (81 kB)
Datenblatt 6H6G Brimar [www.tubedata.info].pdf (56 kB)
Datenblatt 6H6P China [www.tubedata.info].pdf (147 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6H6GT/G

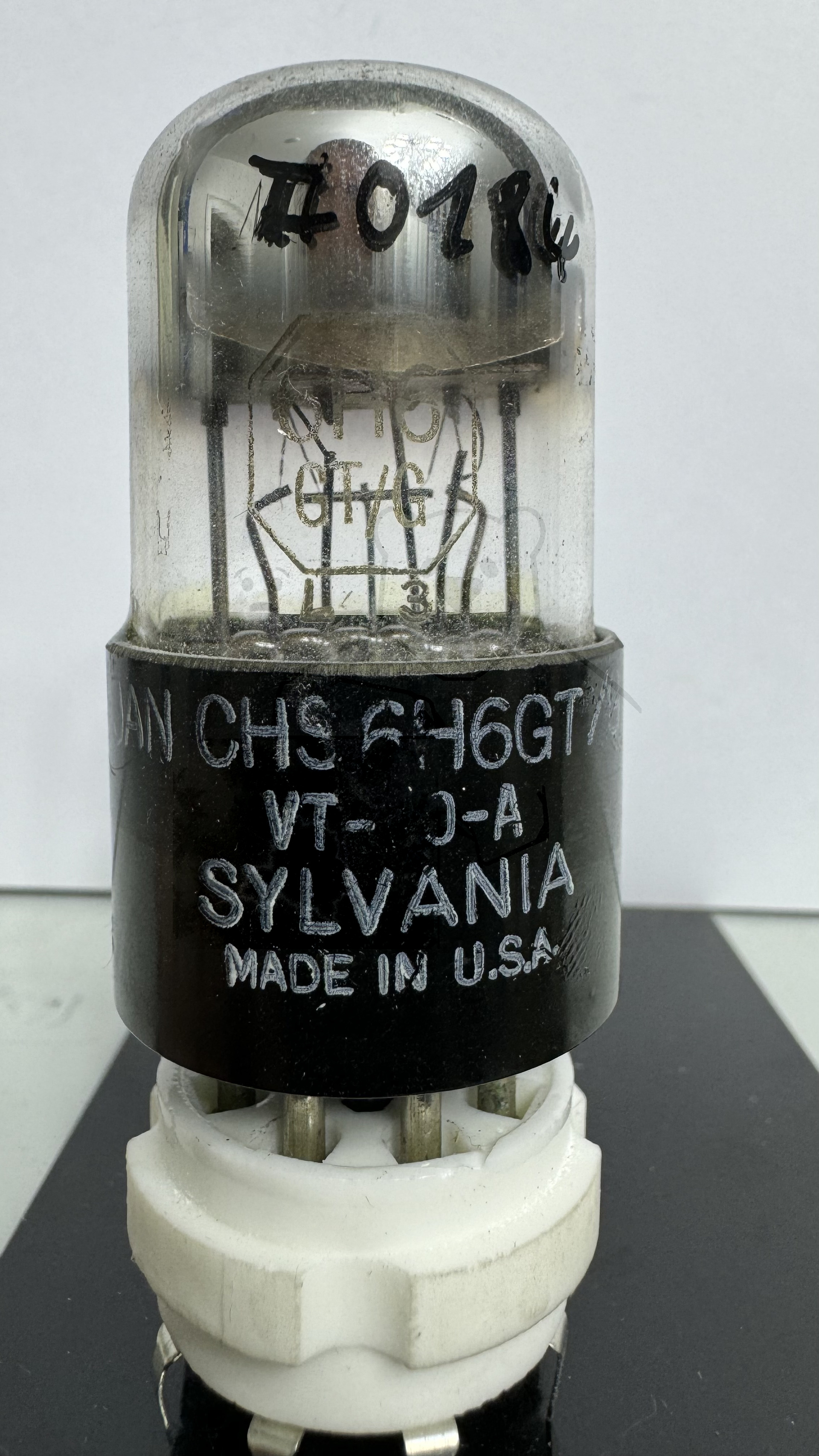

Röhre 6H6GT-G #0184 Bild 1

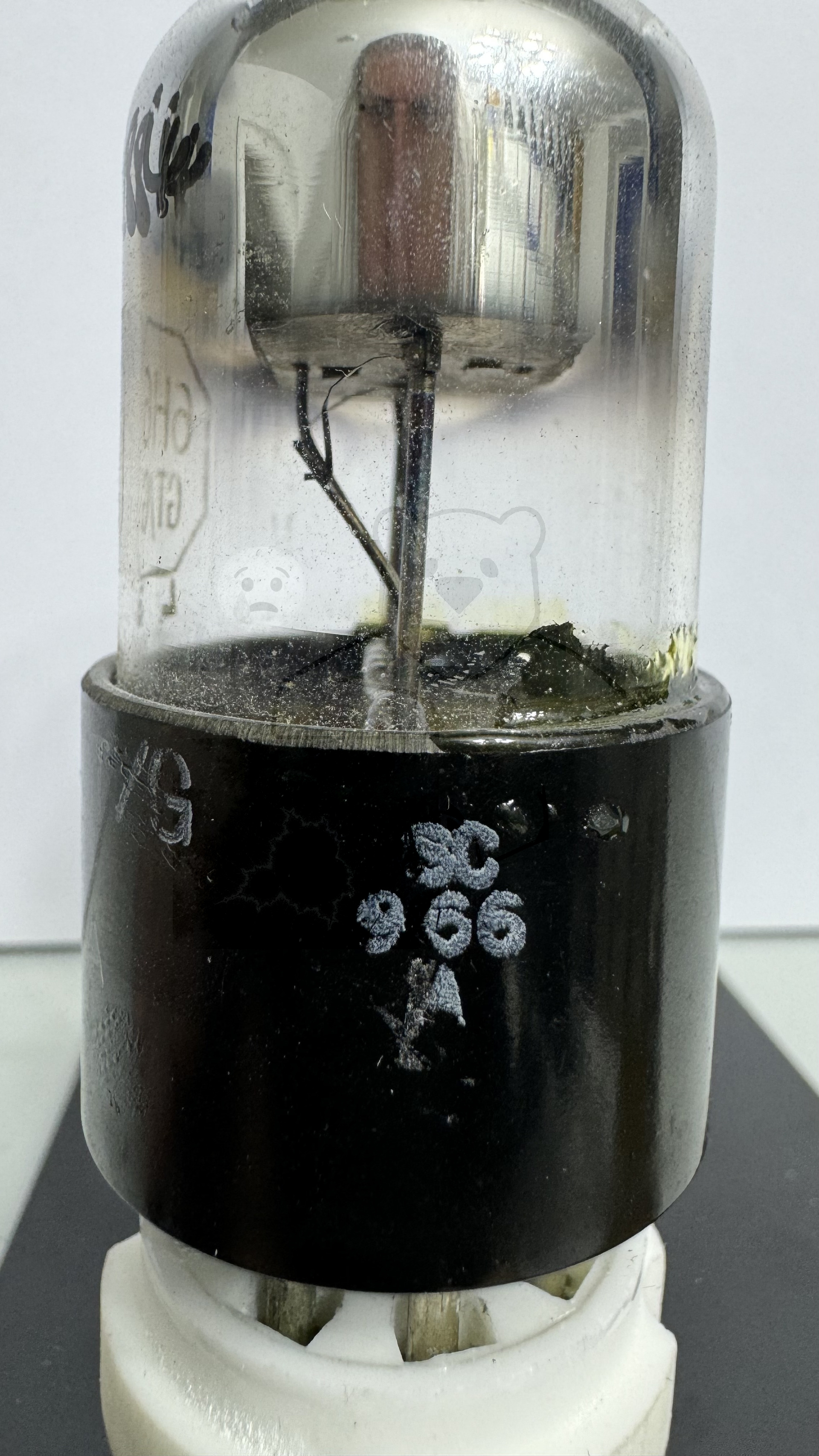

Röhre 6H6GT-G #0184 Bild 2

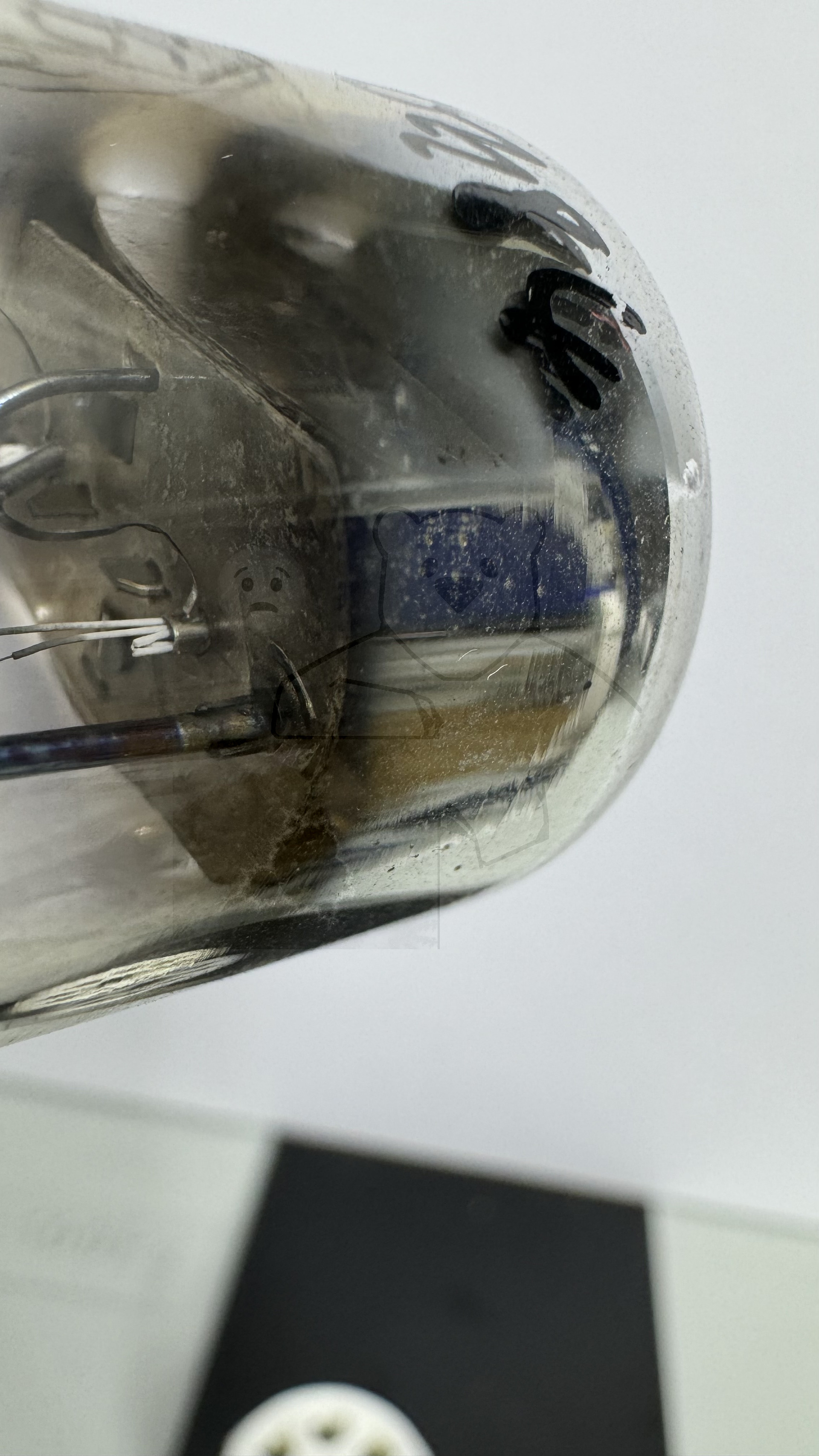

Röhre 6H6GT-G #0184 Bild 3
