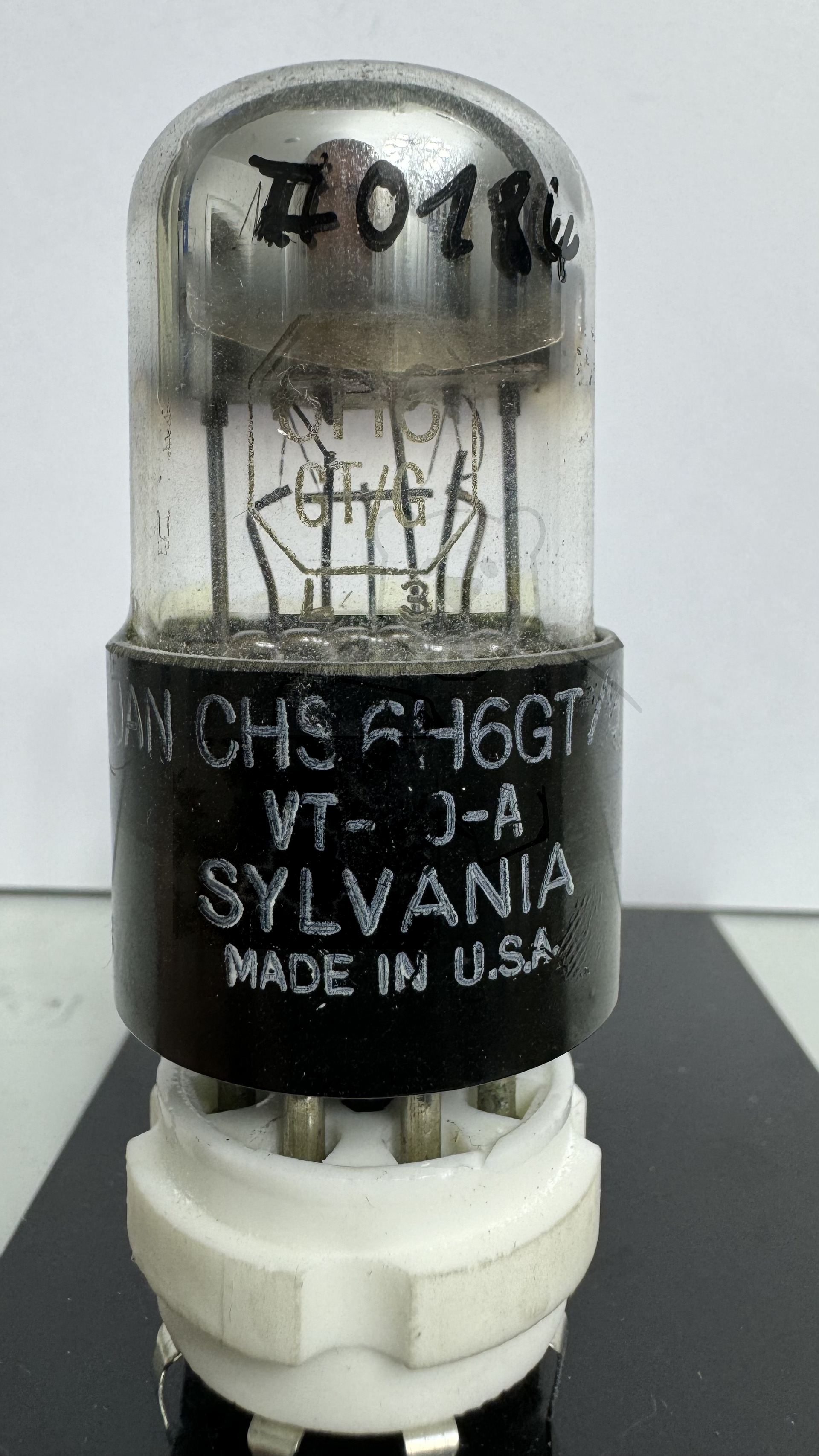

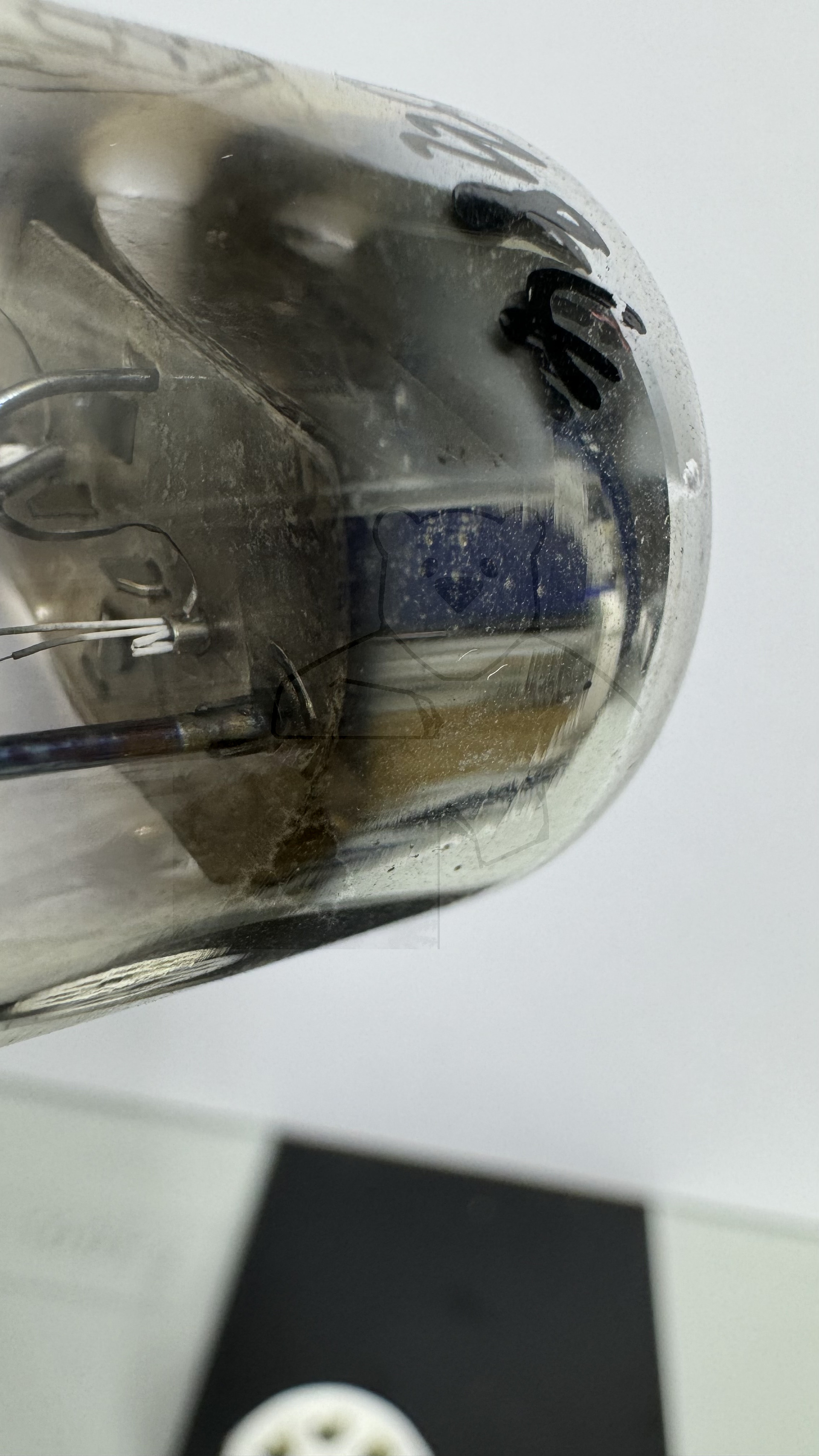

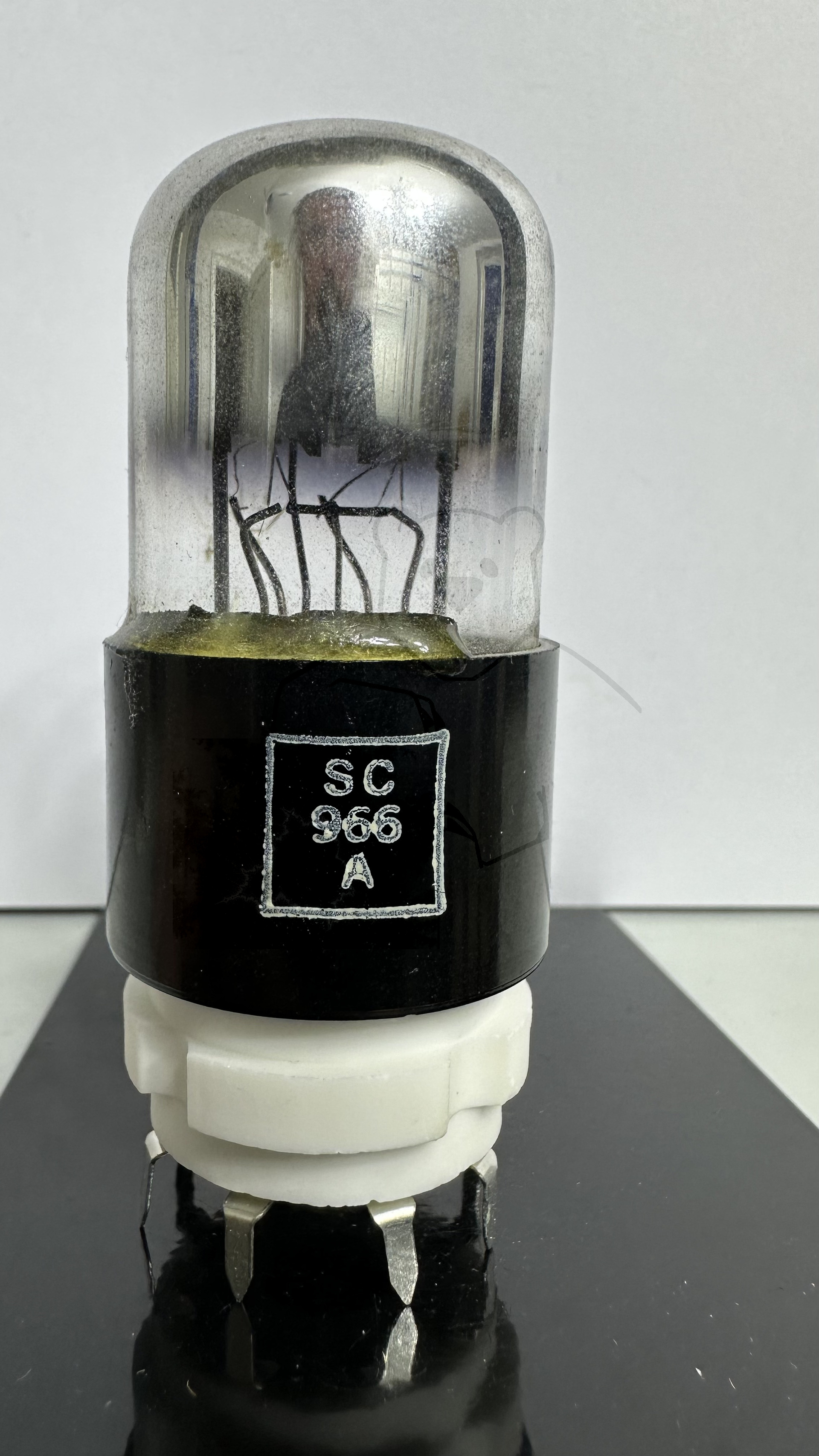

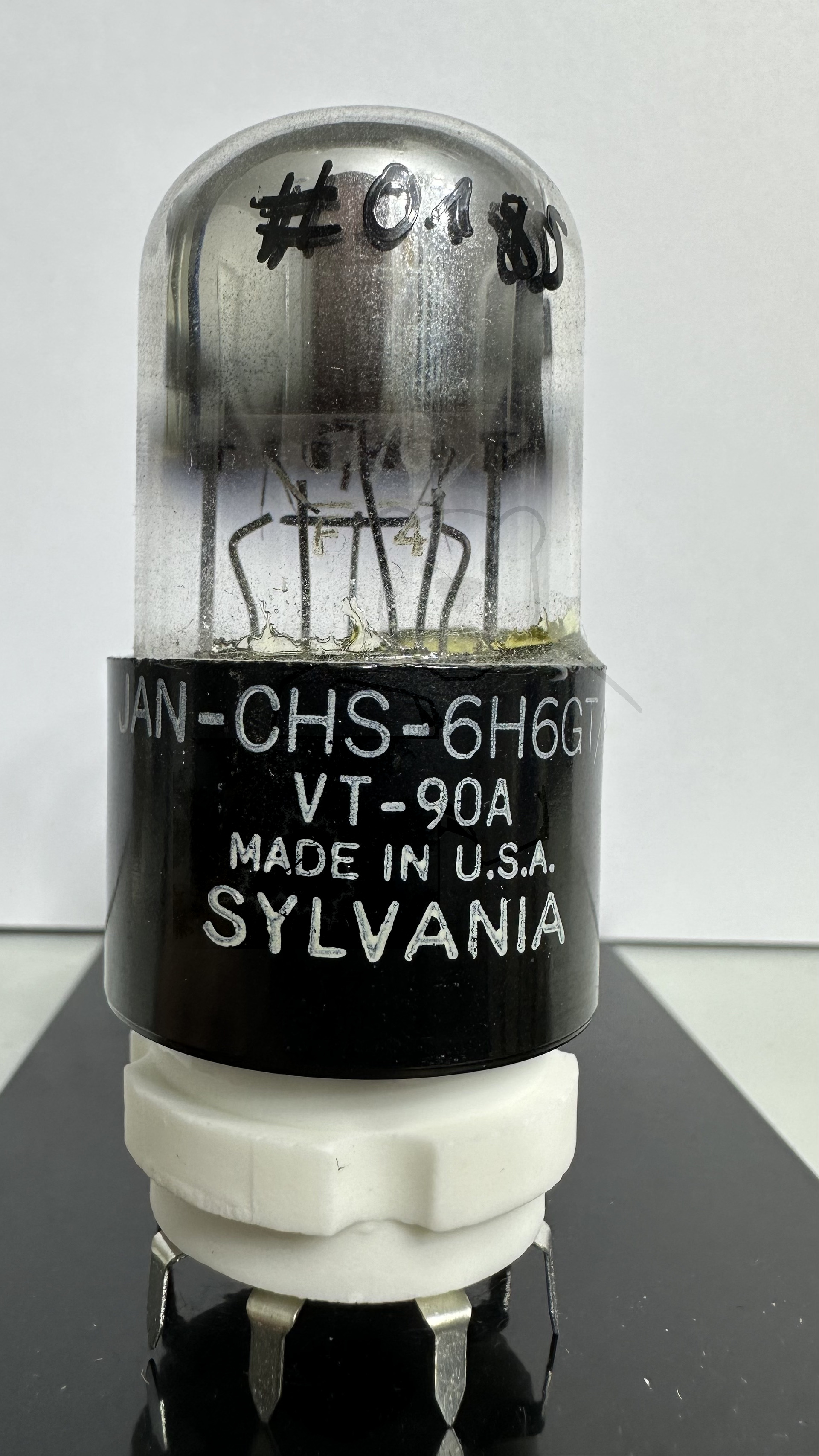

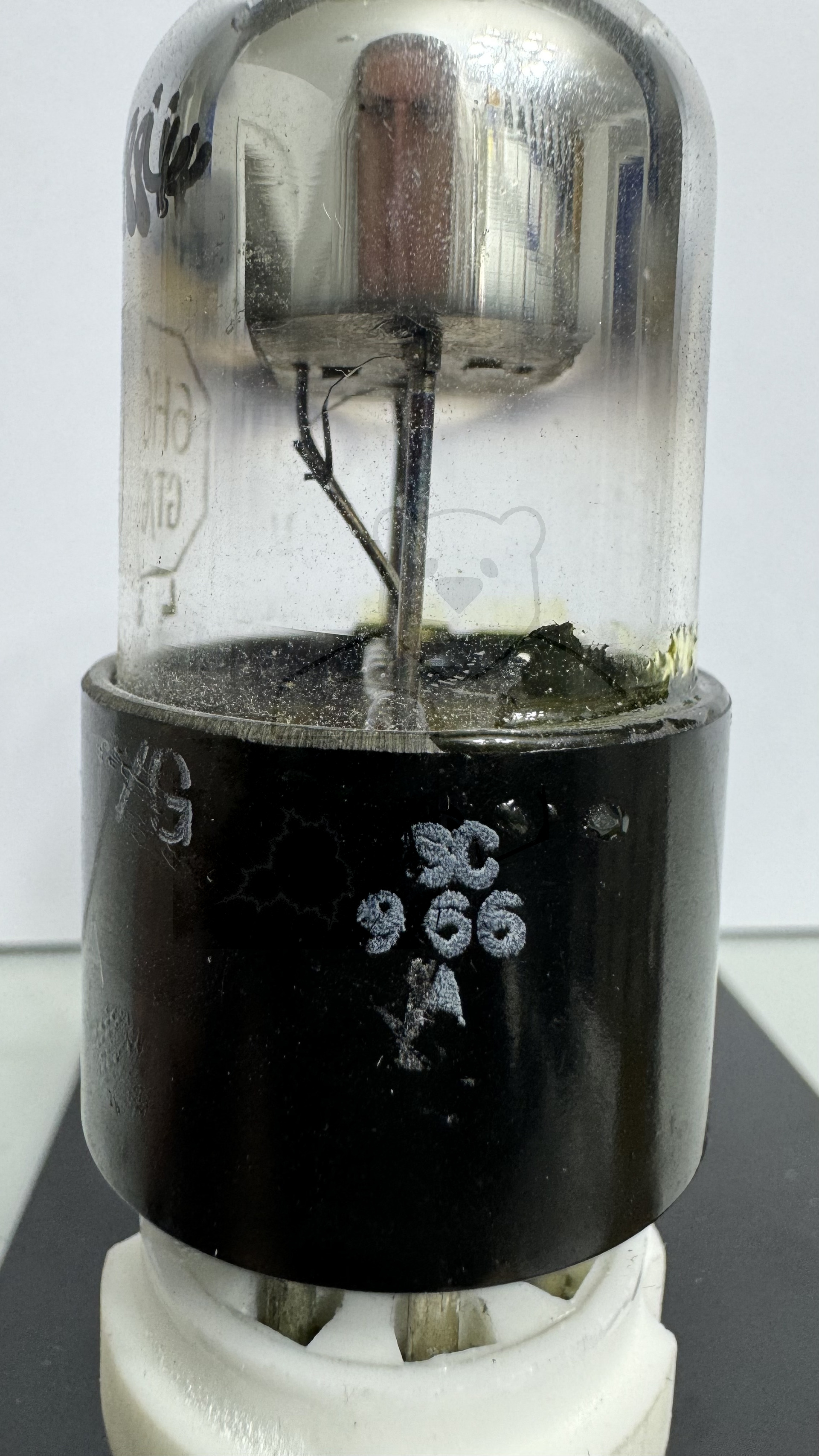

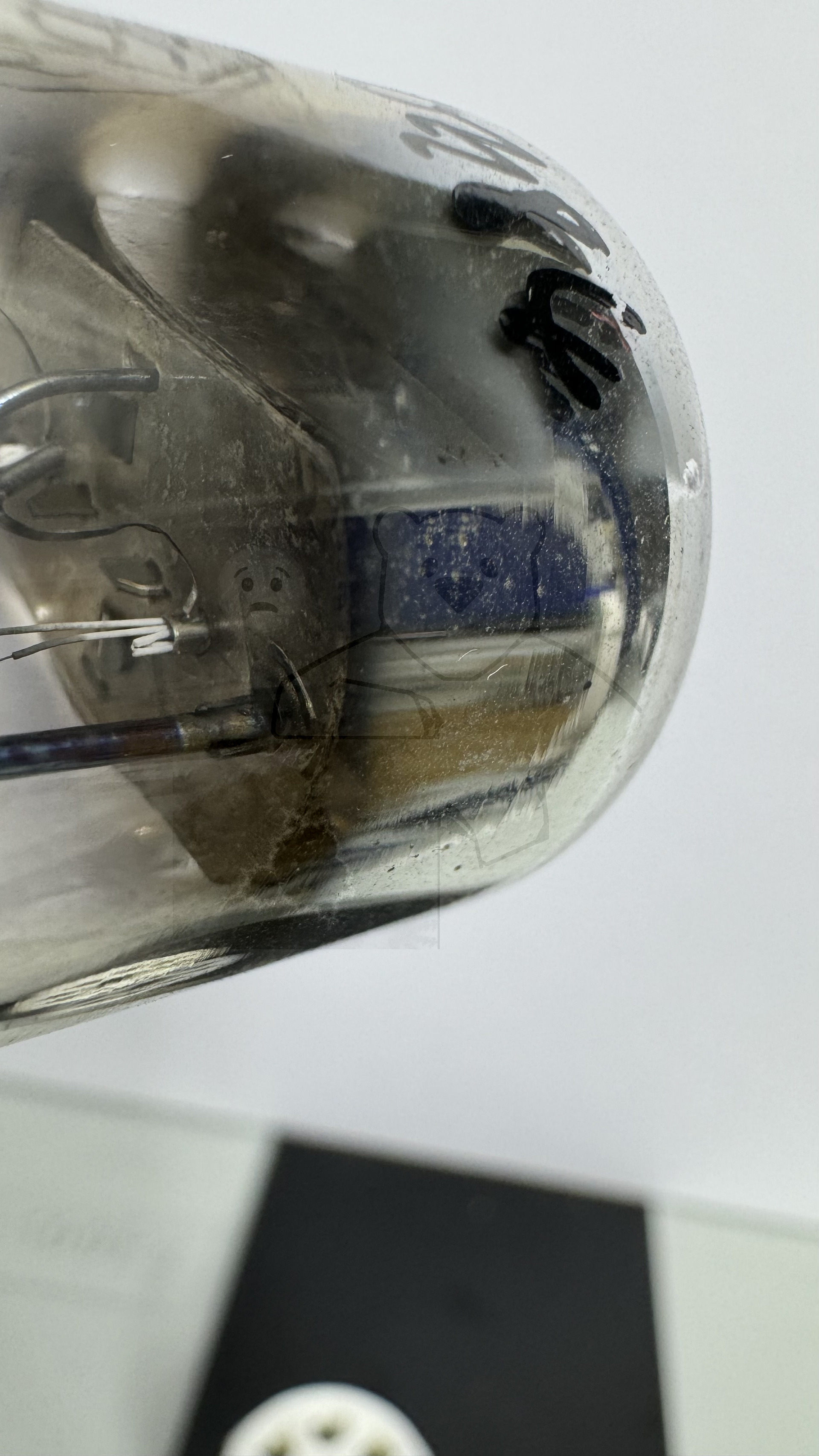

Daten und Bilder der Röhre: 6H6GT/G

🔎 Beschreibung der Röhre: 6H6GT/G

Name	6H6GT/G
Vergleichsname	→ 6H6 → 6Х6 → 6Х6С VT-90 VT-90A
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:58:41

🔎 Beschreibung der Systeme für die Röhre: 6H6GT/G

	System 1	System 2
Kathode	8	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	3
Anode 2
Leuchtschirm
Heizung	2, 7	2, 7
Abschirmung
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

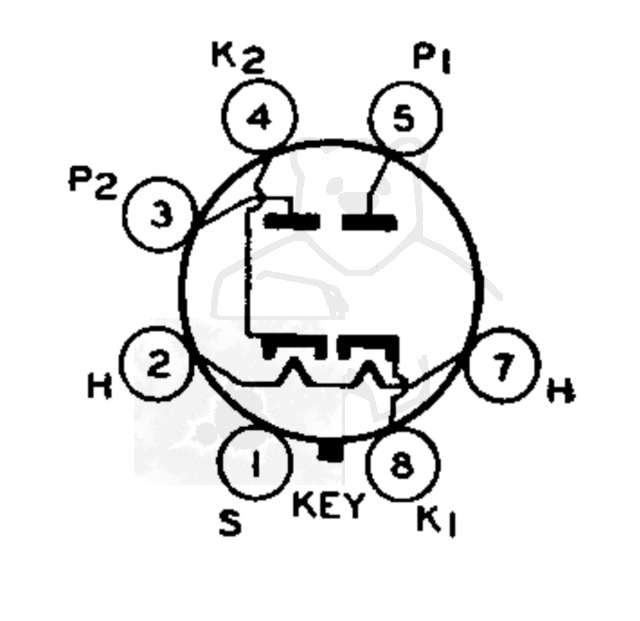

🔎 Sockelschaltung der 6H6GT/G

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6H6GT/G
Datenblatt 6H6 Cunningham.pdf (47 kB)
Datenblatt 6H6 General Electric.pdf (175 kB)
Datenblatt 6H6 RCA Version 1.pdf (47 kB)
Datenblatt 6H6 RCA Version 2 [www.tubedata.info].pdf (111 kB)
Datenblatt 6H6 RFT.pdf (78 kB)
Datenblatt 6H6 Sylvania Version 1.pdf (61 kB)
Datenblatt 6H6 Sylvania Version 2.pdf (466 kB)
Datenblatt 6H6 Tung-Sol [www.tubedata.info].pdf (81 kB)
Datenblatt 6H6G Brimar [www.tubedata.info].pdf (56 kB)
Datenblatt 6H6P China [www.tubedata.info].pdf (147 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
