đ Beschreibung der Röhre: RGN354 Inventarnummer: 00030
| Name | â RGN354 |
| Vergleichsname | â 1802 â 4Y35 G354 G435 â V430 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 3pol. â Liste aller Röhren mit: Europa, 3pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 410 |
| Ătz- Produktionscode | g ÀÀ |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S37a |
đ Beschreibung der Systeme fĂŒr die Röhre: RGN354
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

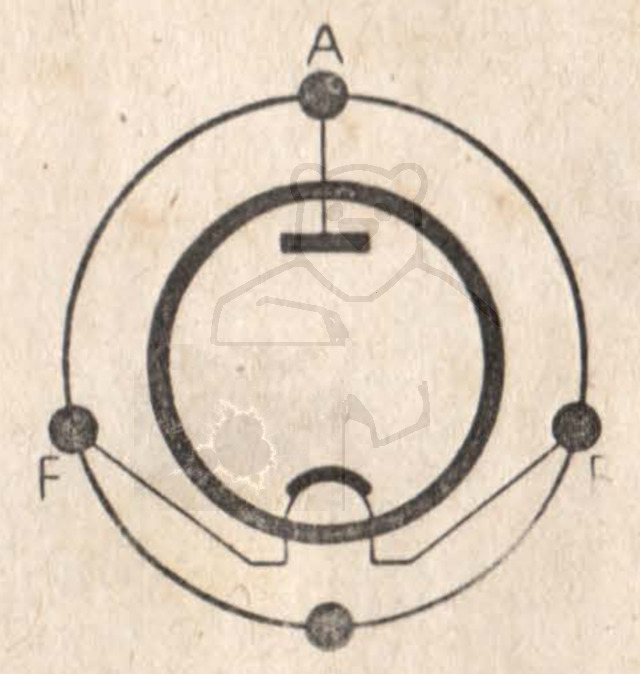

đ Sockelschaltung der RGN354
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RGN354
Datenblatt RGN354 Telefunken Seite 1.pdf (758 kB)
Datenblatt RGN354 Telefunken Seite 2.pdf (35 kB)
Datenblatt RGN354 Telefunken.pdf (393 kB)
Pruefkarte RGN354 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)
Pruefkarte RGN354 G354 G425 V430 V475 1810 373 - Funke W19 Roehrenpruefer.pdf (145 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RGN354

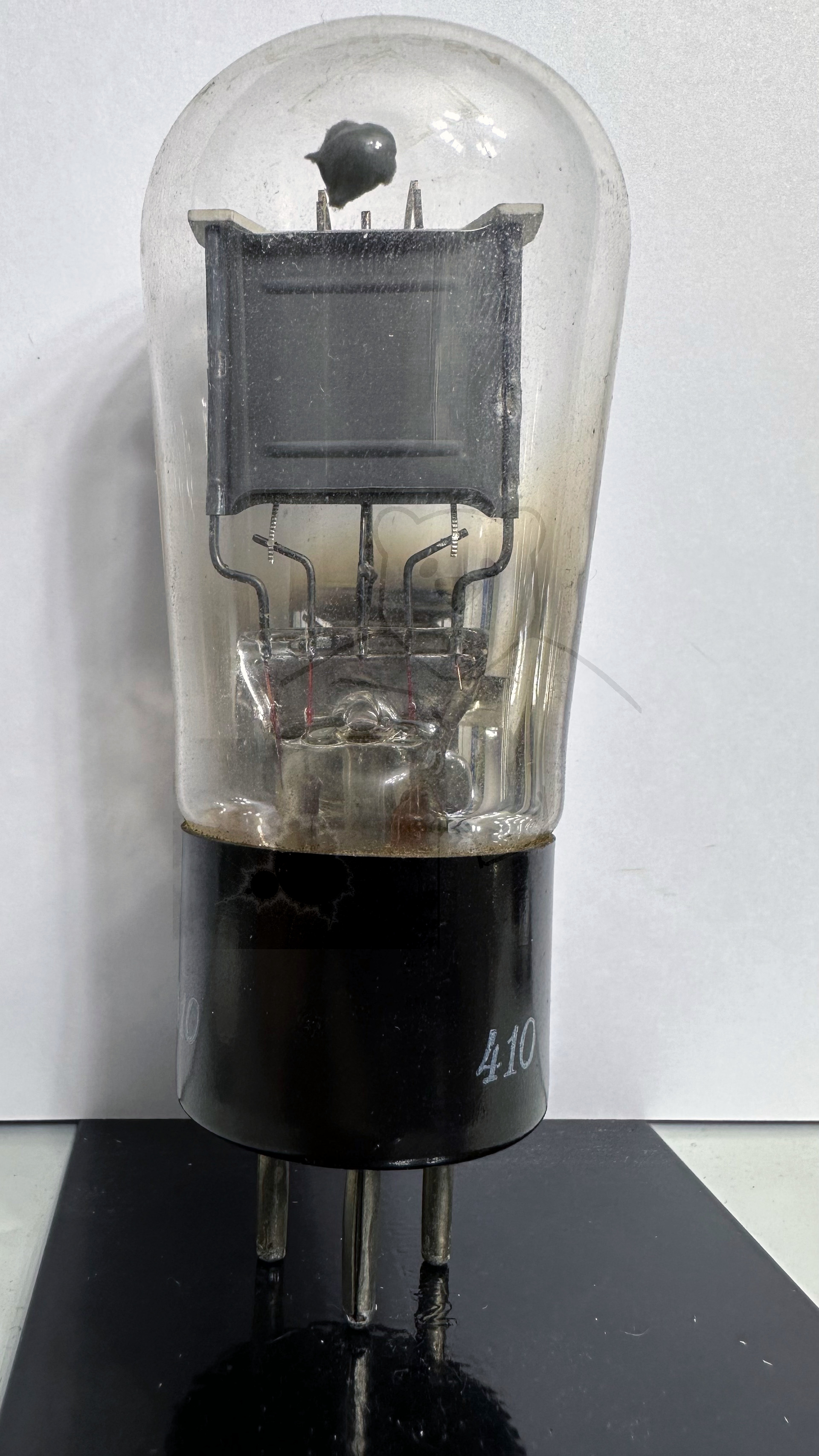

Röhre RGN354 #0030 Bild 1

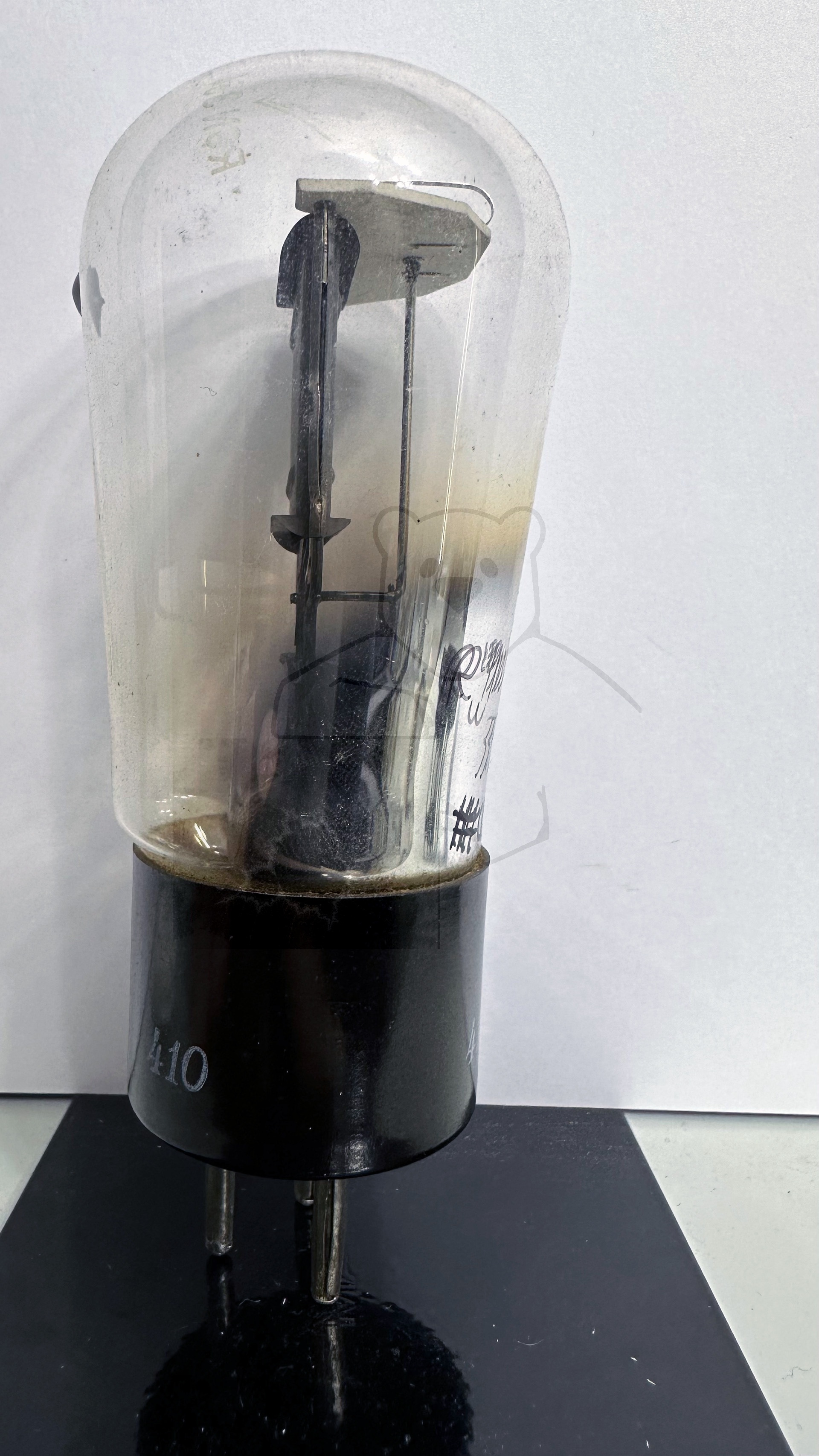

Röhre RGN354 #0030 Bild 2
