đ Beschreibung der Röhre: Unbekannter Adapter / Ersatzroehre
| Name | Unbekannter Adapter / Ersatzroehre |
| Vergleichsname | |
| Heizspannung (Volt) | ? |
| Heizstrom (AmpĂšre) | ? |
| Art der Heizung | Unbekannt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| ZusĂ€tzliche Informationen | Unbekannter Adapter fĂŒr zwei Wehrmachtsröhren (Patronenröhren) auf einen 8 poligen Stahlröhrensockel. Eine Hinweis von Michael Roggisch aus dem GFGF-Forum, Danke dafĂŒr. Diese Adapter wurden kurz nach dem Krieg auch von Telefunken hergestellt und zum Beispiel beim Telefunken B 644 GWK eingesetzt um die noch nicht vorhandenen Röhren â UCH11, â UBF11 und â UCL11 zu ersetzen. Das Röhrenwerk in Ulm war 1946 noch nicht so weit, passend in der Zeit diese Röhren zu liefern. So wurden 5 Röhren des Typs â RV12P2000 adapiert und somit konnten diese GerĂ€te ausgeliefert werden. Diese Adapter wurden, wie das beschriebene Telefunken-Radio auch im Regelin Vademecum Band Nr. 29 von 1947 auf den Seiten 2489 und besonders Seite 2490 dargestellt. Originalquelle: âïž GFGF-Forum (Durch Anklicken verlassen Sie diese Webseite!) |
| Letzte Ănderung | 08.11.2019 12:18:58 |
đ Beschreibung der Systeme fĂŒr die Röhre: Unbekannter Adapter / Ersatzroehre
| System 1 | |
| Kathode | |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | â Unbekannte Funktion |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Bilder der Röhre: Unbekannter Adapter / Ersatzroehre

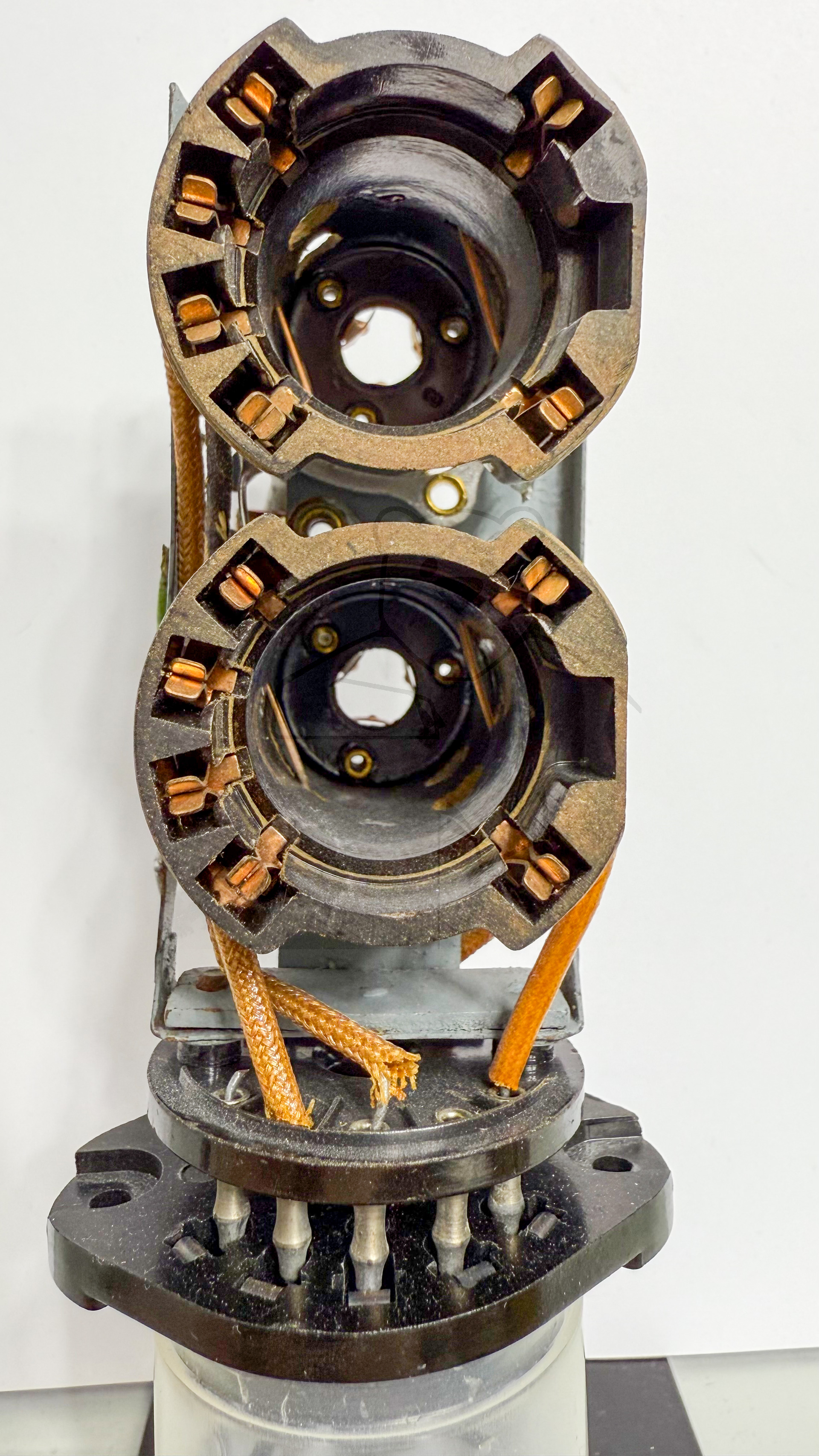

Unbekannter Adapter - Ersatzroehre 1

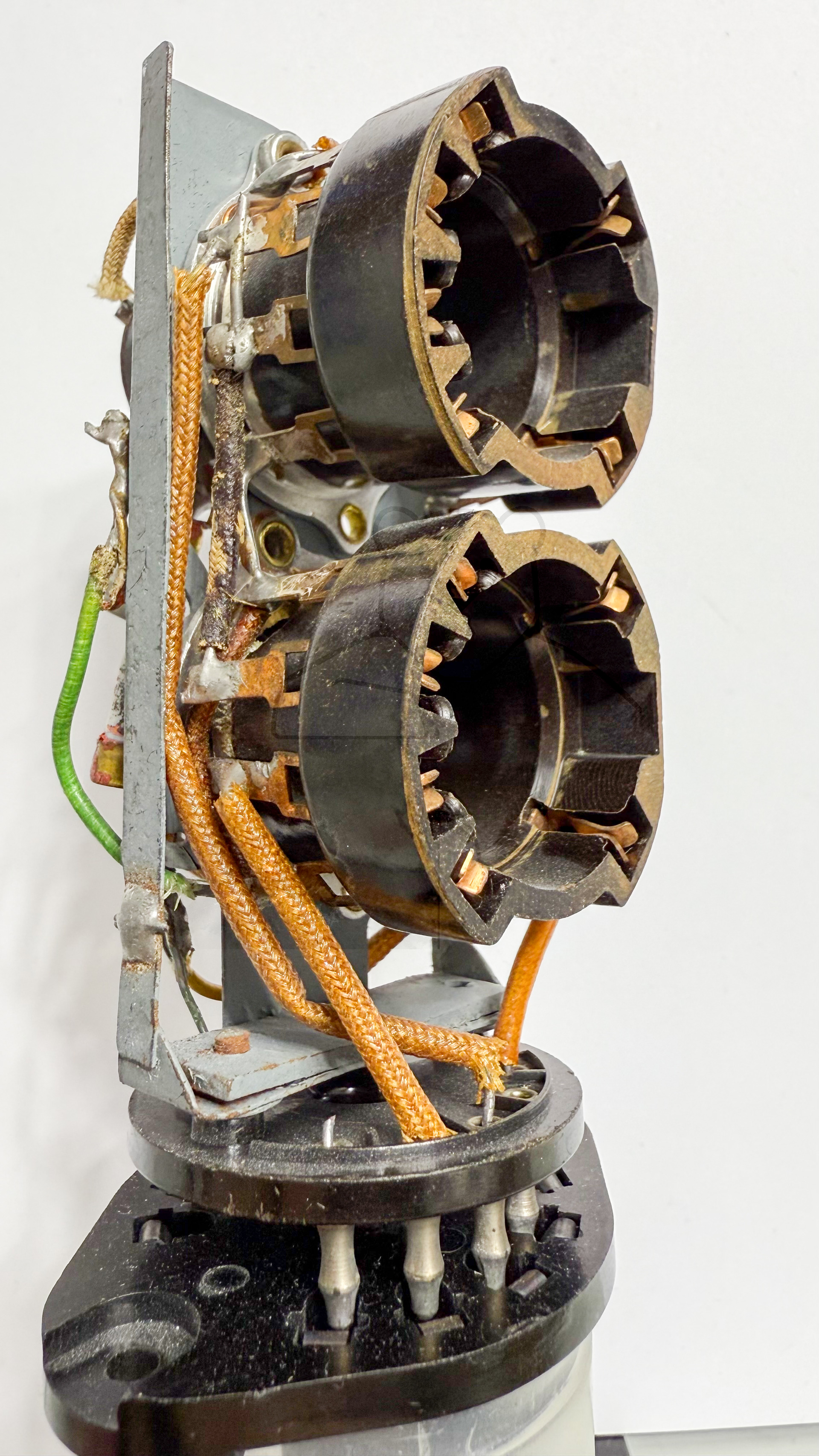

Unbekannter Adapter - Ersatzroehre 2

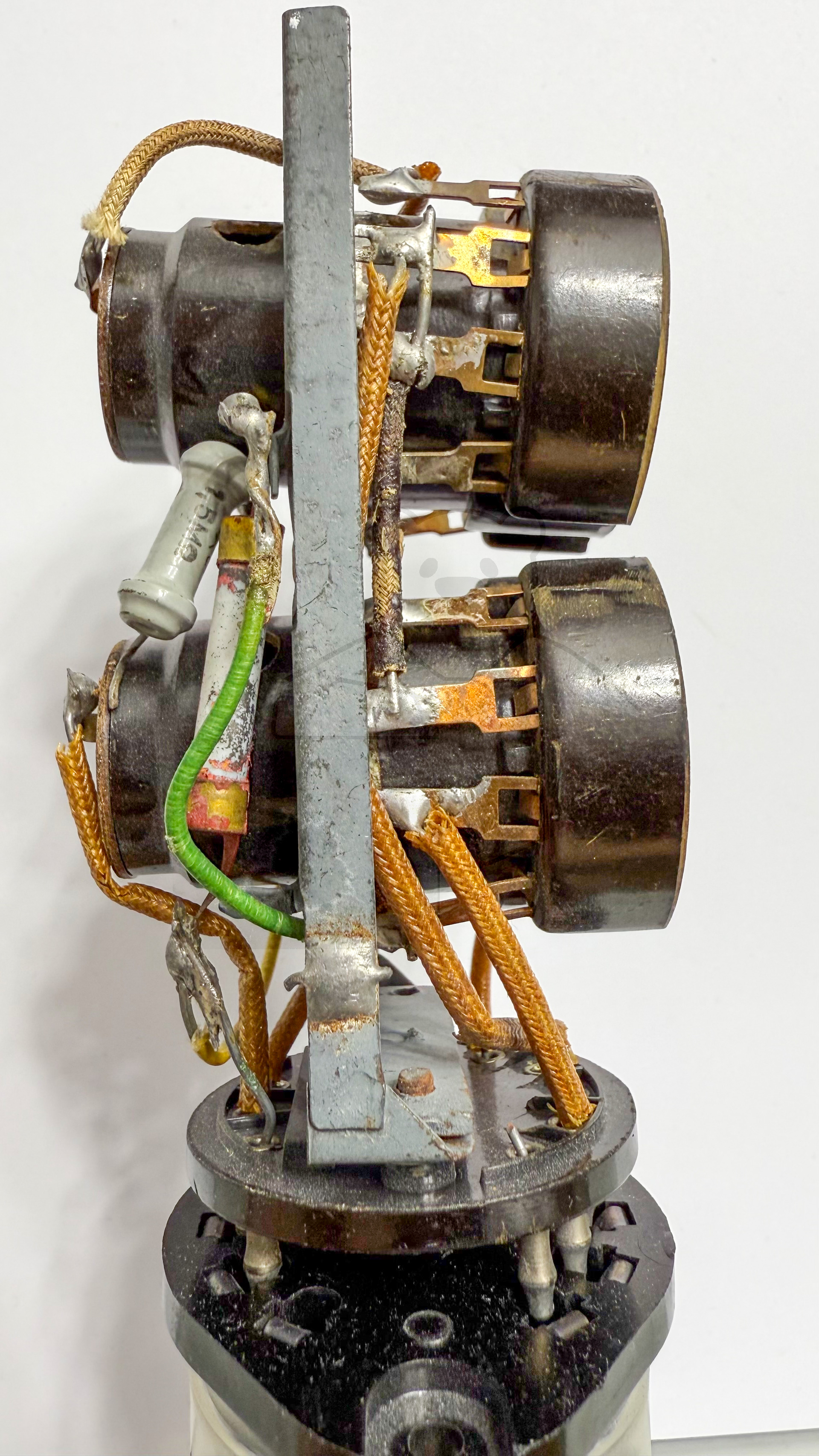

Unbekannter Adapter - Ersatzroehre 3

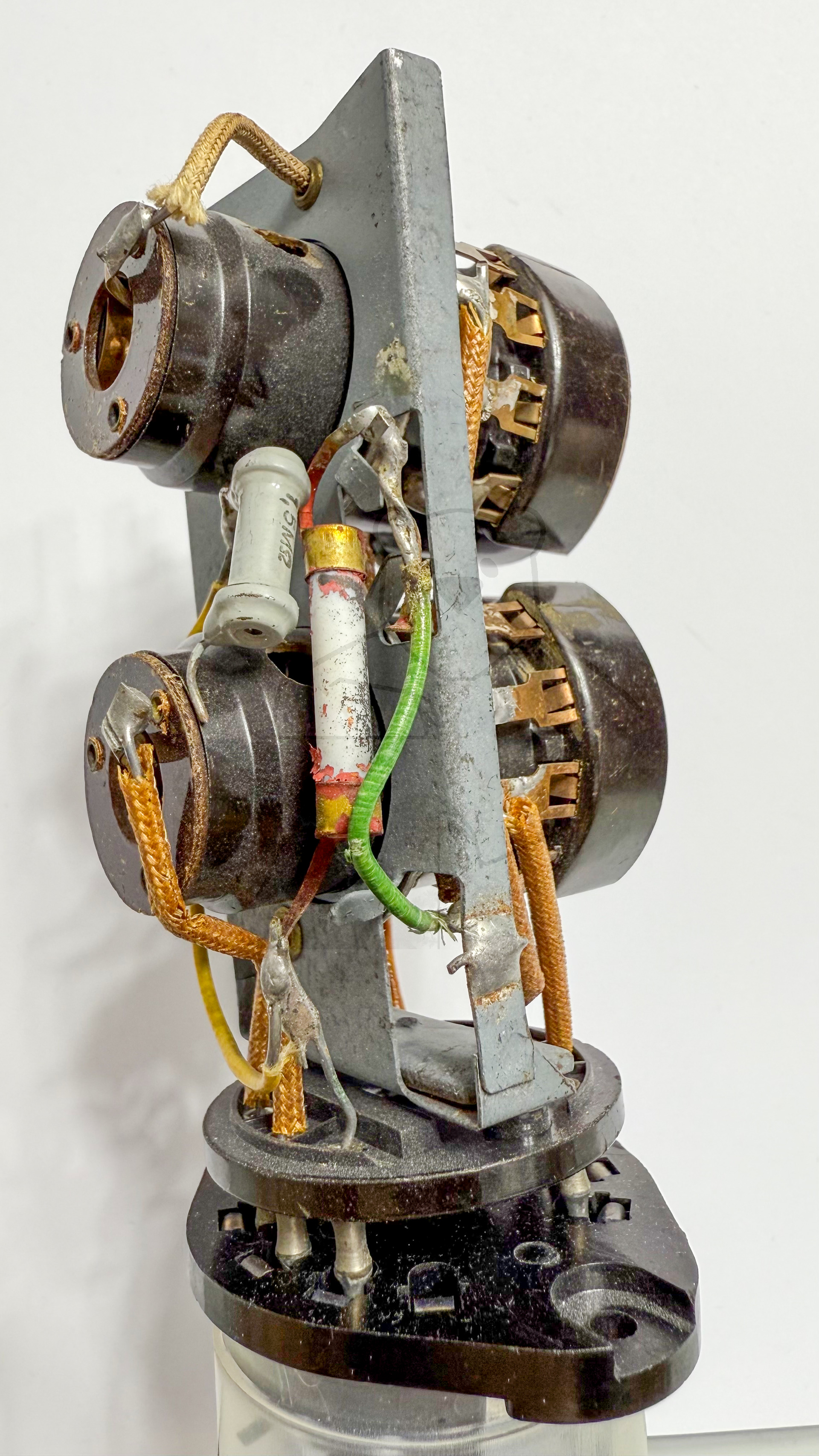

Unbekannter Adapter - Ersatzroehre 4

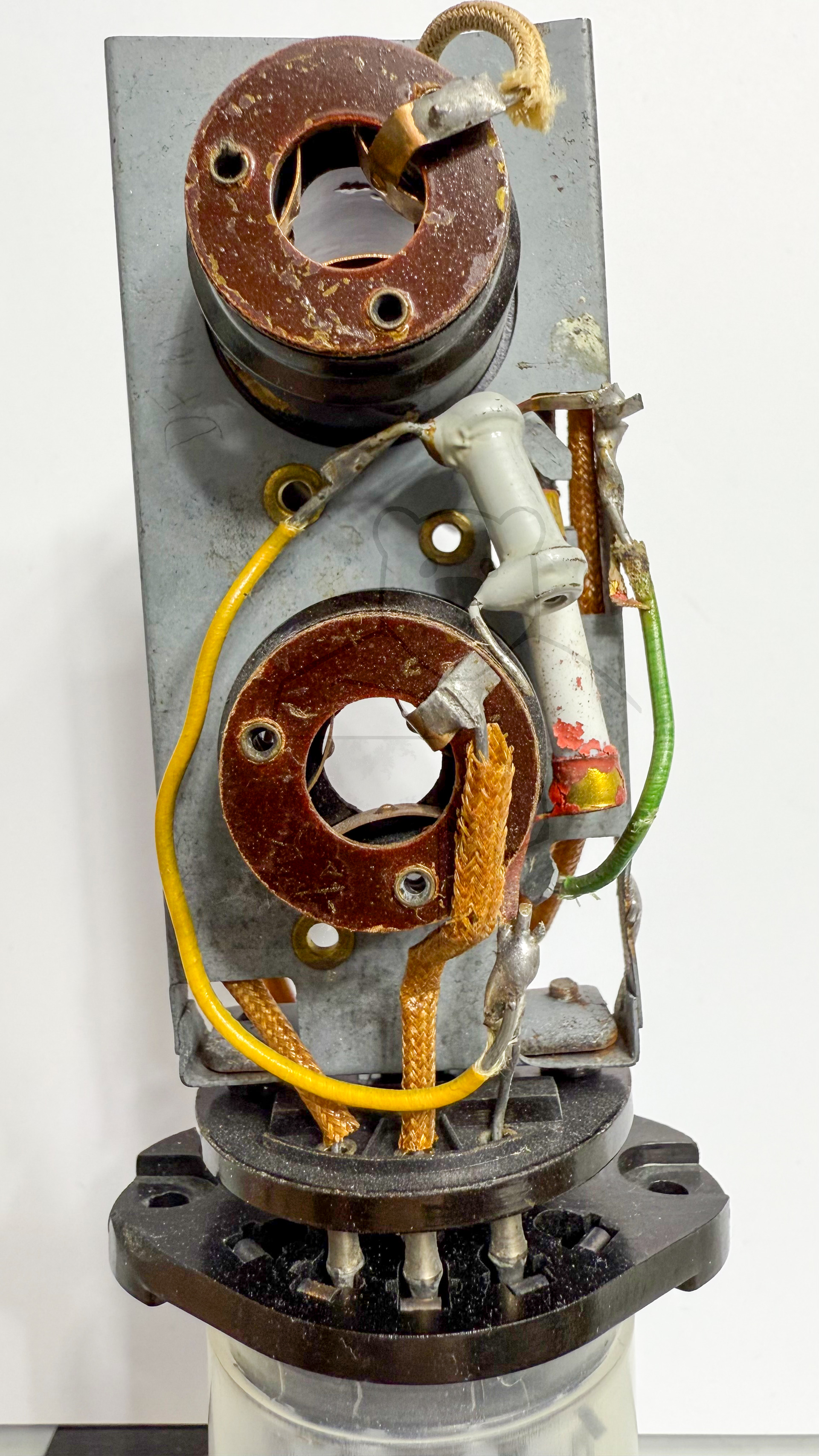

Unbekannter Adapter - Ersatzroehre 5

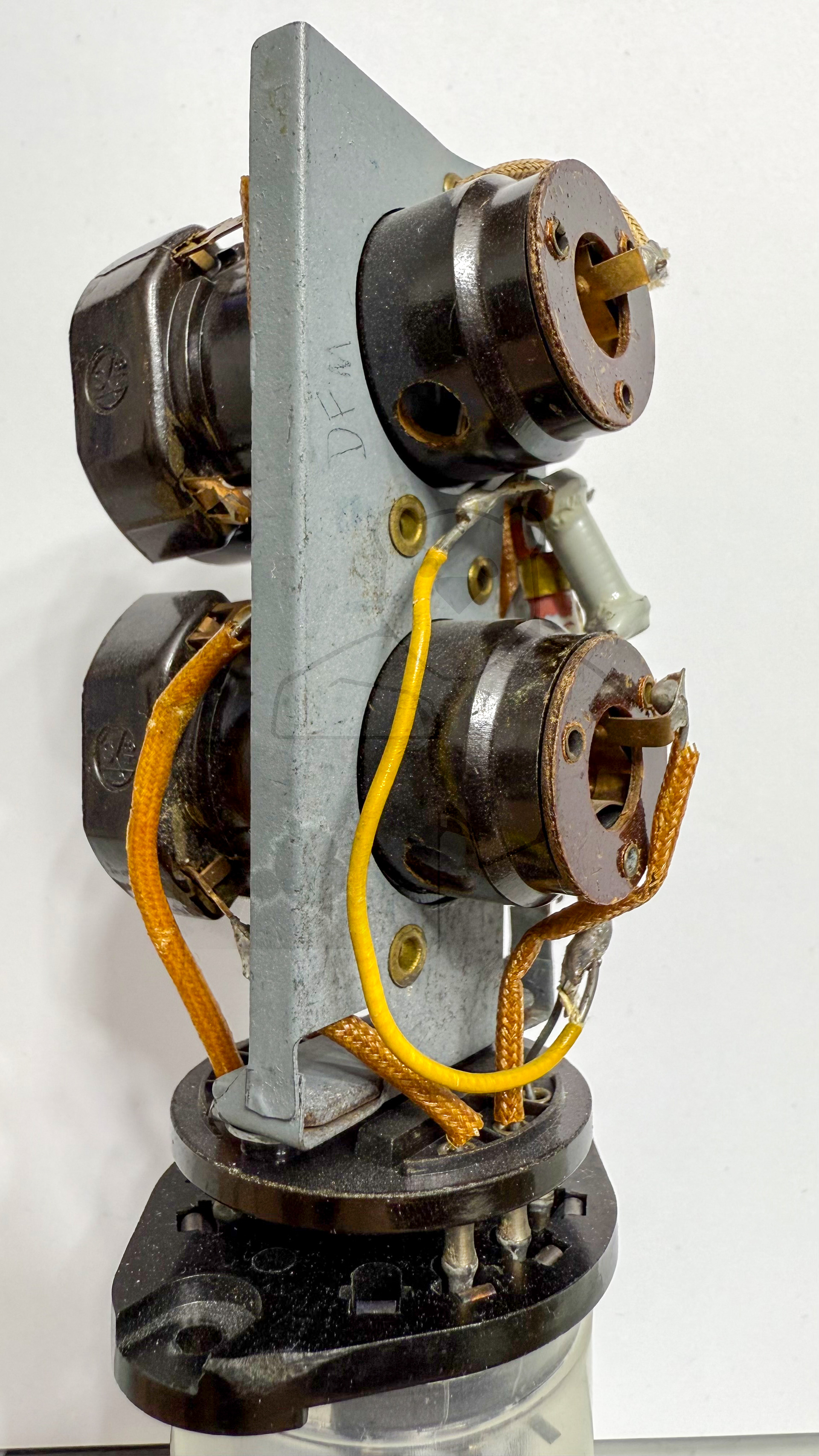

Unbekannter Adapter - Ersatzroehre 6

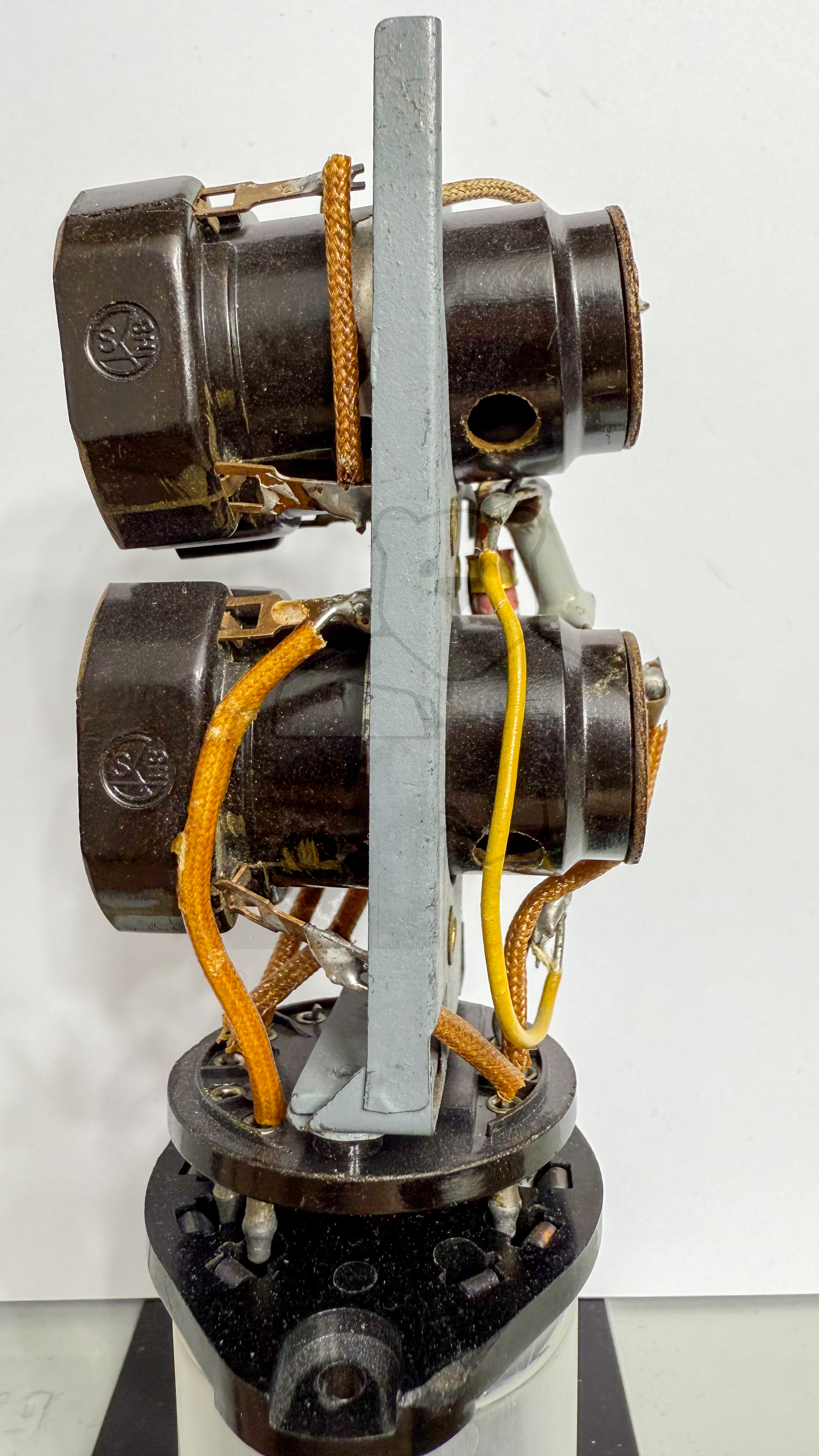

Unbekannter Adapter - Ersatzroehre 7

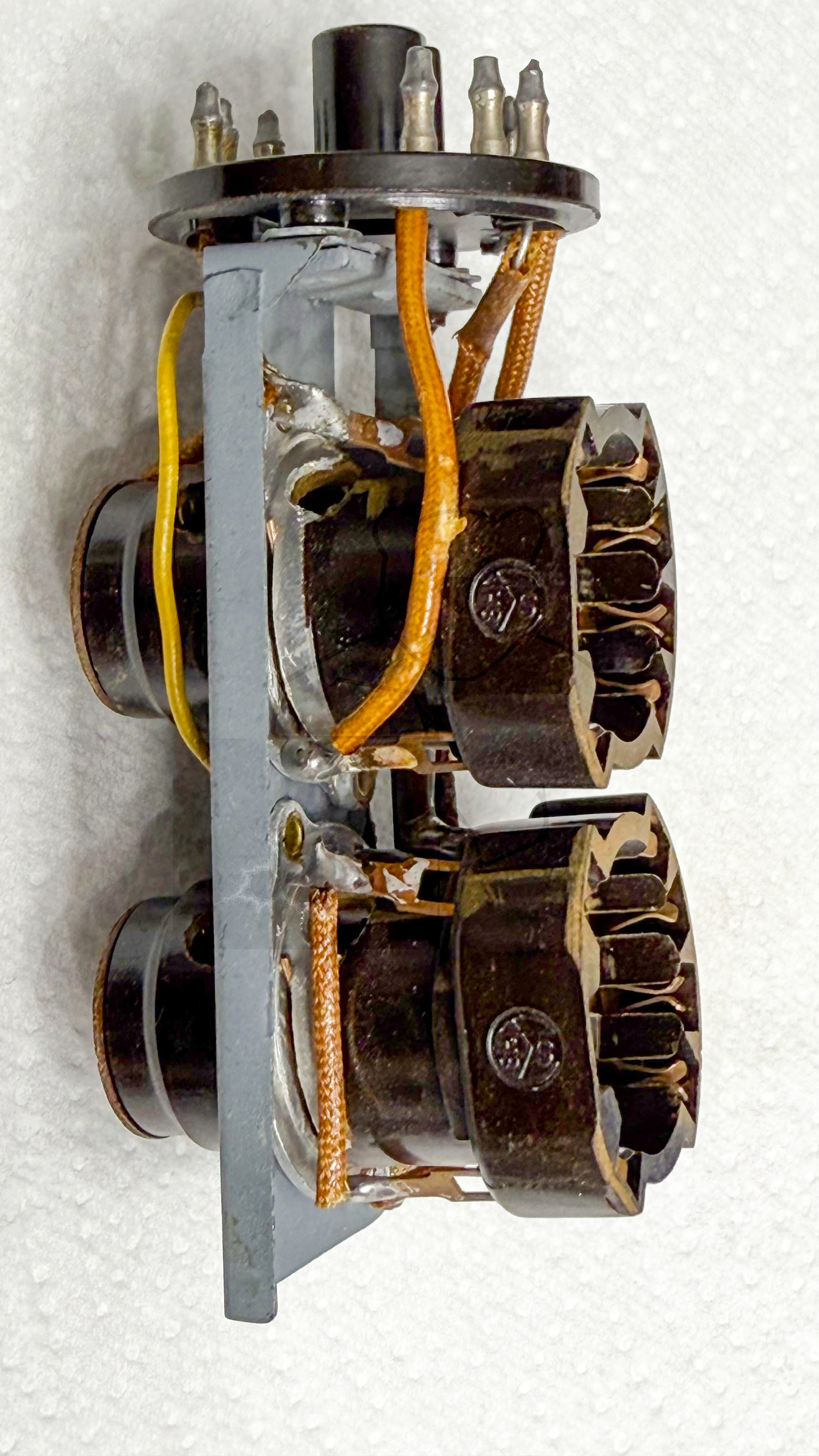

Unbekannter Adapter - Ersatzroehre 8

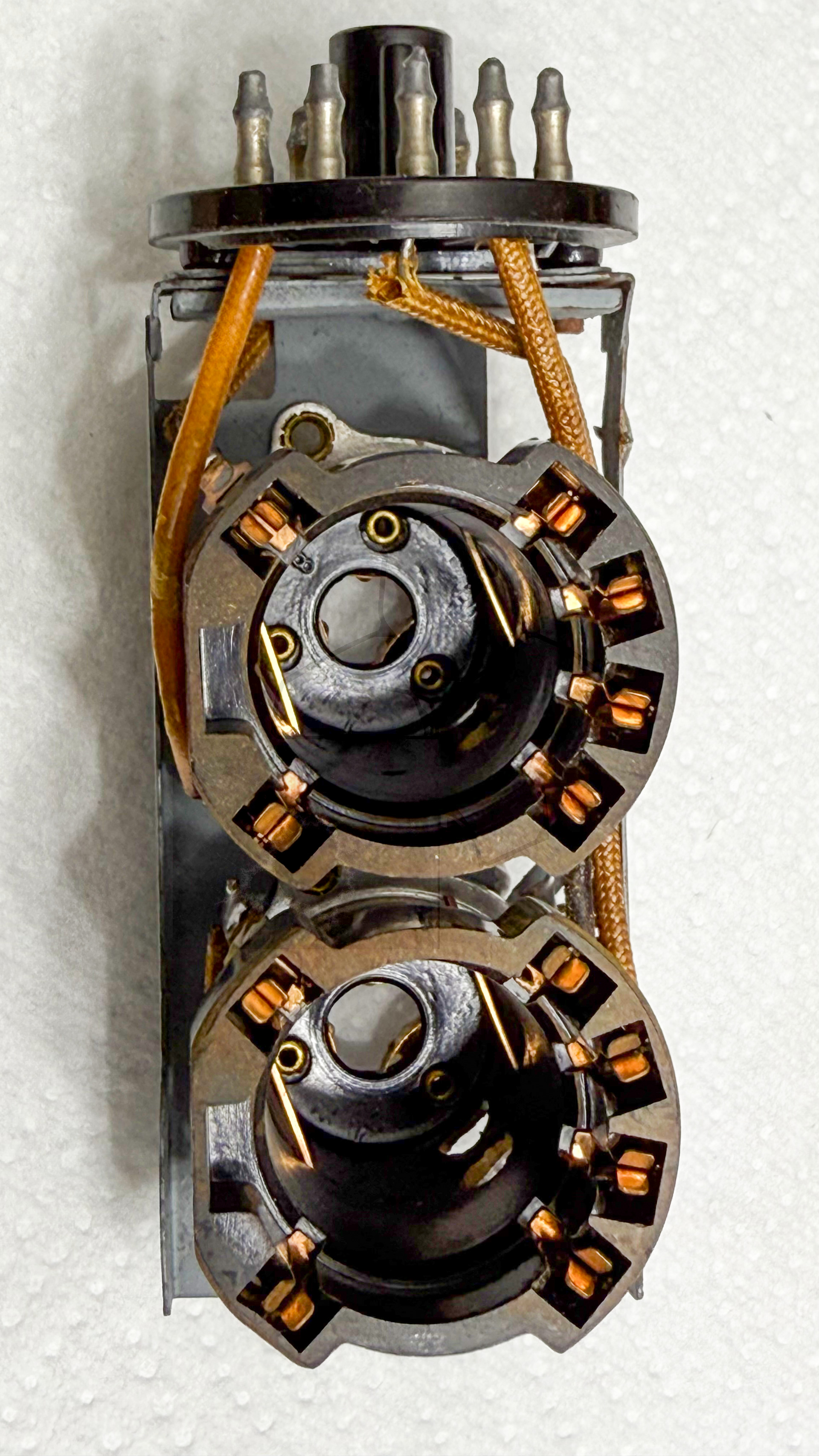

Unbekannter Adapter - Ersatzroehre 9

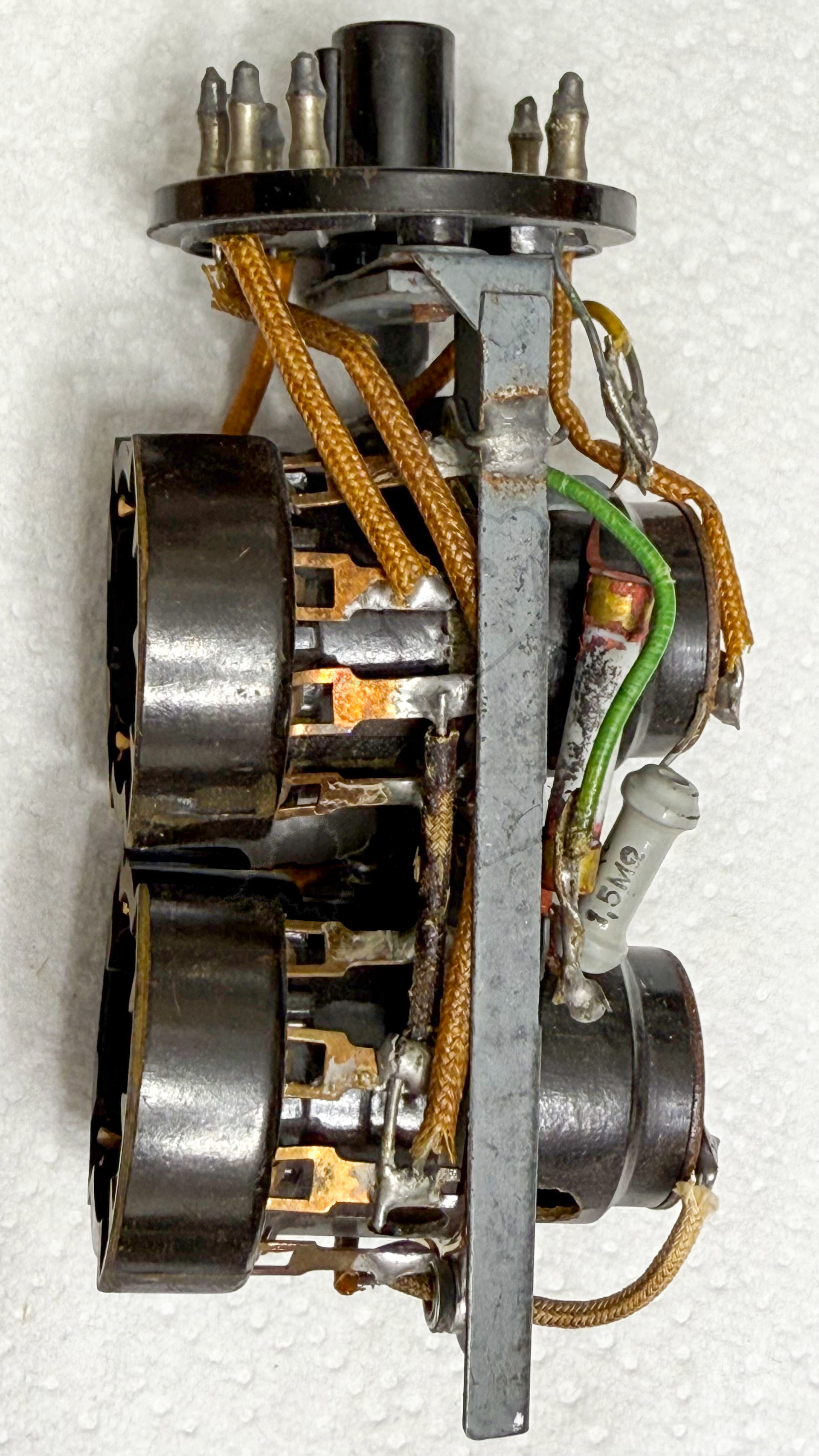

Unbekannter Adapter - Ersatzroehre 10

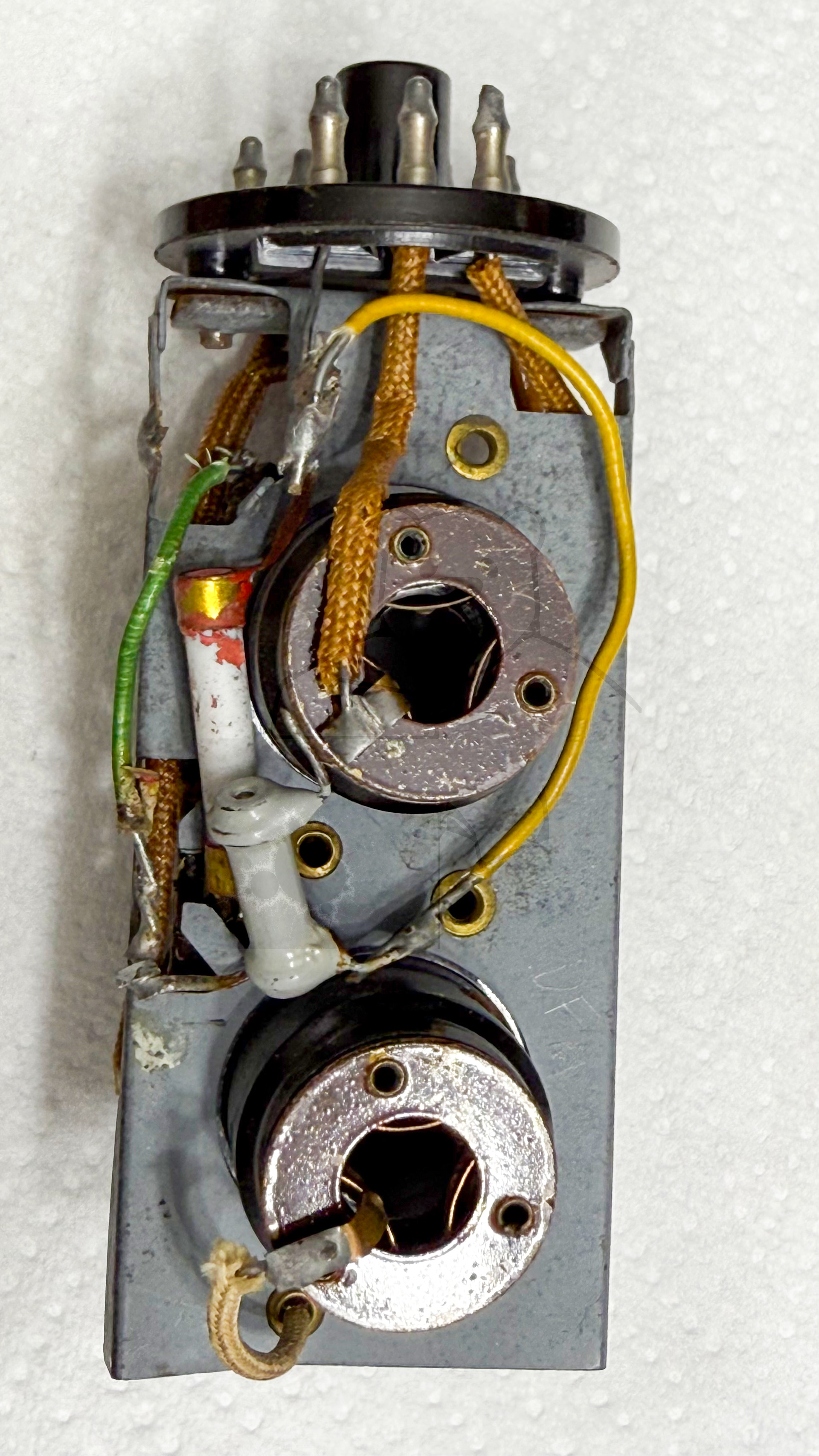

Unbekannter Adapter - Ersatzroehre 11
