đ Beschreibung der Röhre: UCH11
| Name | UCH11 |
| Vergleichsname | |
| Heizspannung (Volt) | 20 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 11.06.2018 19:57:49 |
đ Beschreibung der Systeme fĂŒr die Röhre: UCH11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 4 | 7 |
| Gitter 2 | 6 | |
| Gitter 3 | 4 | |
| Gitter 4 | 6 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

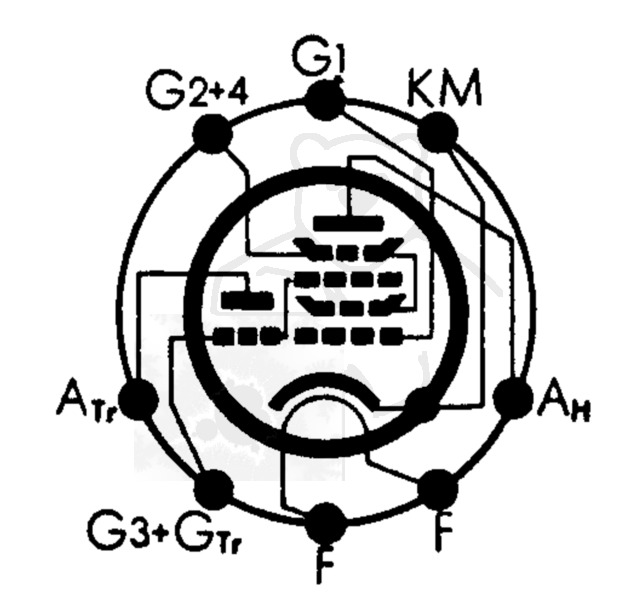

đ Sockelschaltung der UCH11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UCH11
Anwendung UCH11 Funkwerk Roehren Dokumente.pdf (684 kB)
Anwendung UCH11.pdf (276 kB)
Datenblatt UCH11 Miniwatt [www.tubedata.info].pdf (153 kB)
Datenblatt UCH11 RFT.pdf (95 kB)
Datenblatt UCH11 Telefunken.pdf (691 kB)
Pruefkarte UCH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
Pruefkarte UCH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
Pruefkarte UCH11 UCH11g - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte UCH11 UCH11g - Karte 2 - Funke W19 Roehrenpruefer.pdf (157 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UCH11

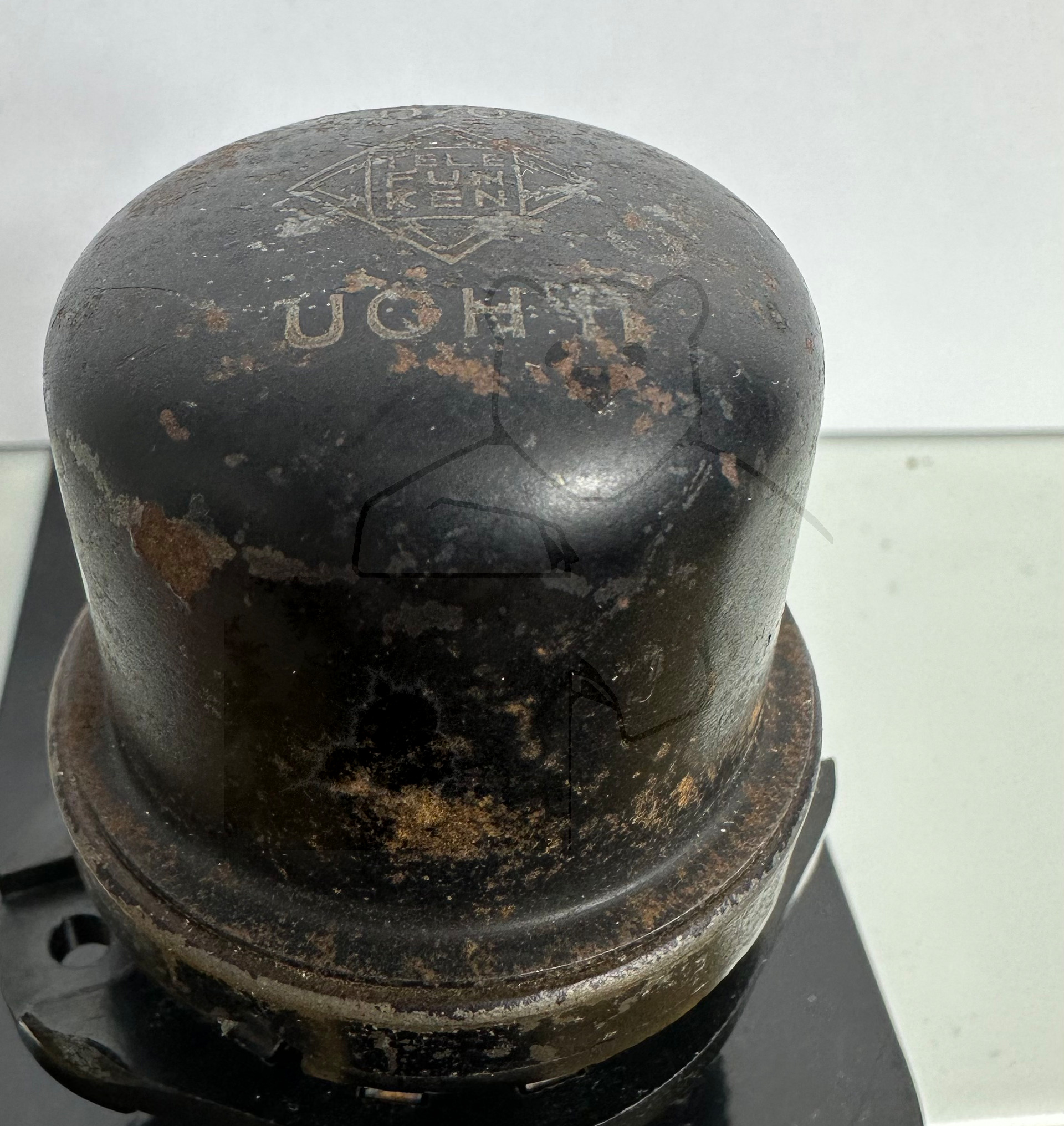

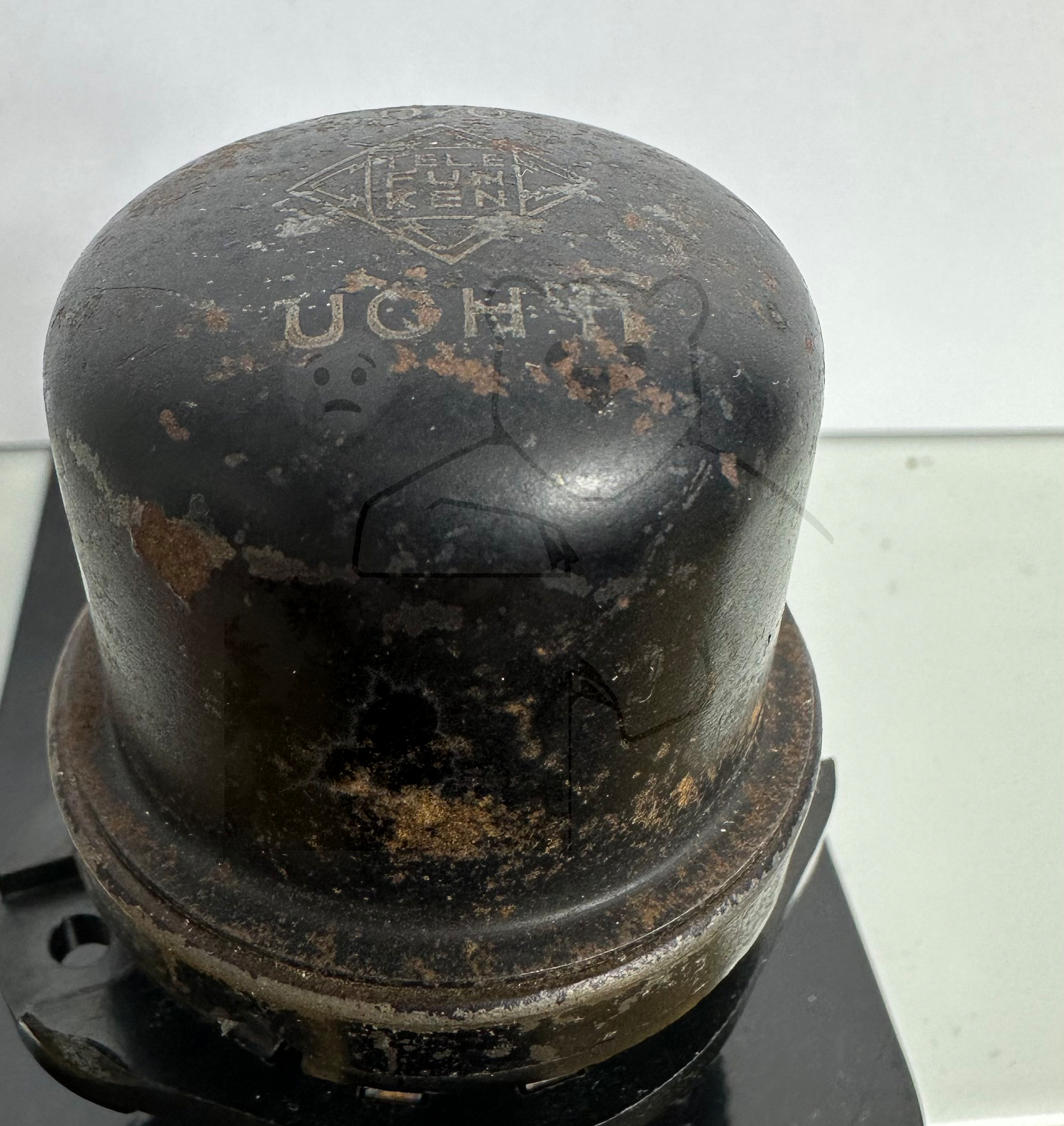

Röhre UCH11 #3628 Bild 1

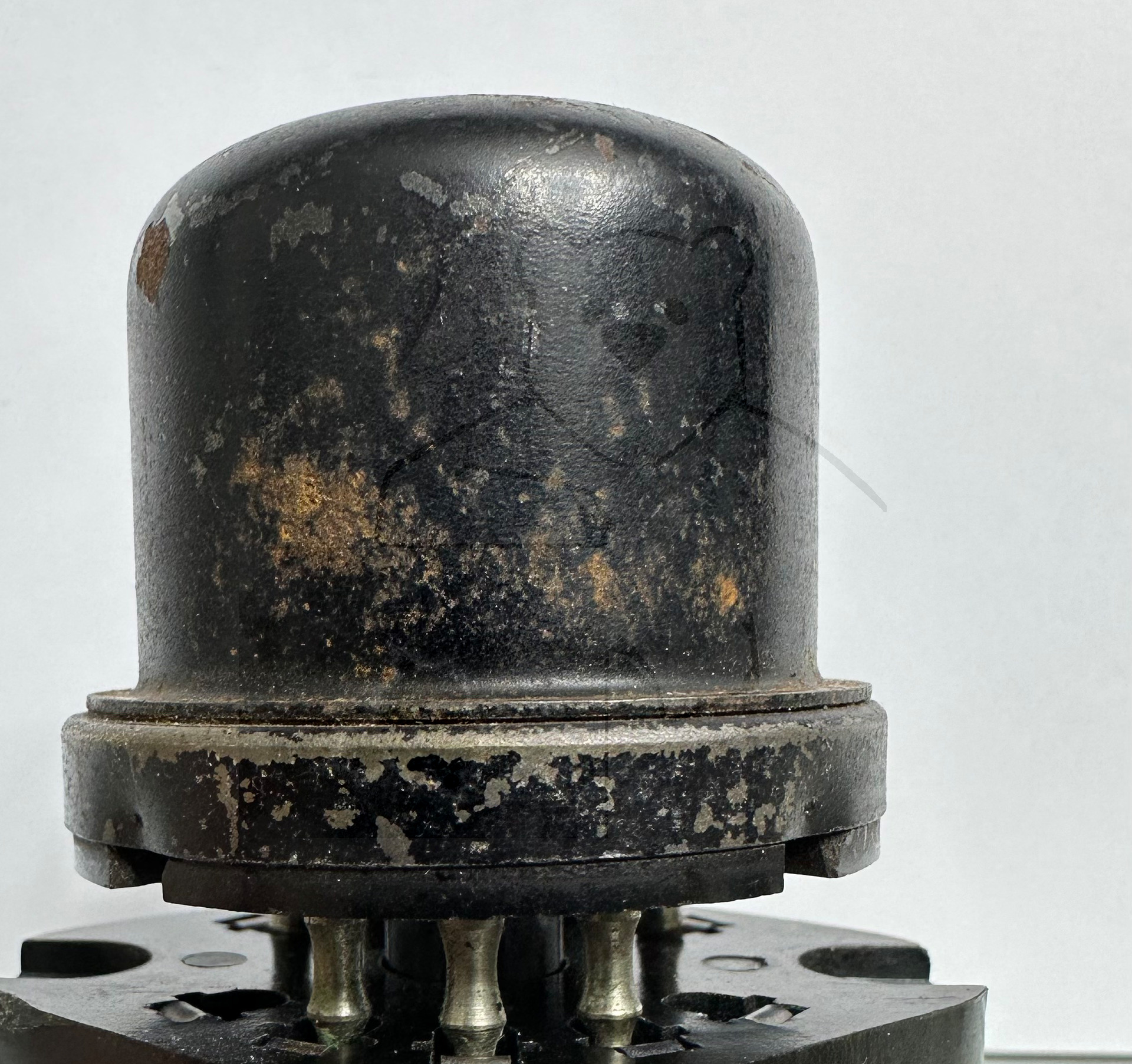

Röhre UCH11 #3628 Bild 2
