🔎 Beschreibung der Röhre: RV12P2000
| Name | RV12P2000 |
| Vergleichsname | |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (Ampère) | 0,075 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Zusätzliche Informationen | Was zum Lachen: → Die Röhrenexperten auf eBay |
| Letzte Änderung | 11.06.2018 18:30:42 |
🔎 Beschreibung der Systeme für die Röhre: RV12P2000
| System 1 | |
| Kathode | k |
| Gitter 1 | Spitze |
| Gitter 2 | g2 |
| Gitter 3 | g3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | → Pentode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der RV12P2000
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: RV12P2000
Datenblatt RV12P2000 RFT [www.tubedata.info].pdf (78 kB)
Datenblatt RV12P2000 Telefunken [www.tubedata.info].pdf (366 kB)
Pruefkarte RV12P2000 - Neuberger RPM370 Roehrenmessgeraet.pdf (239 kB)
Pruefkarte RV12P2000 NF6 - Funke W19 Roehrenpruefer.pdf (176 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: RV12P2000

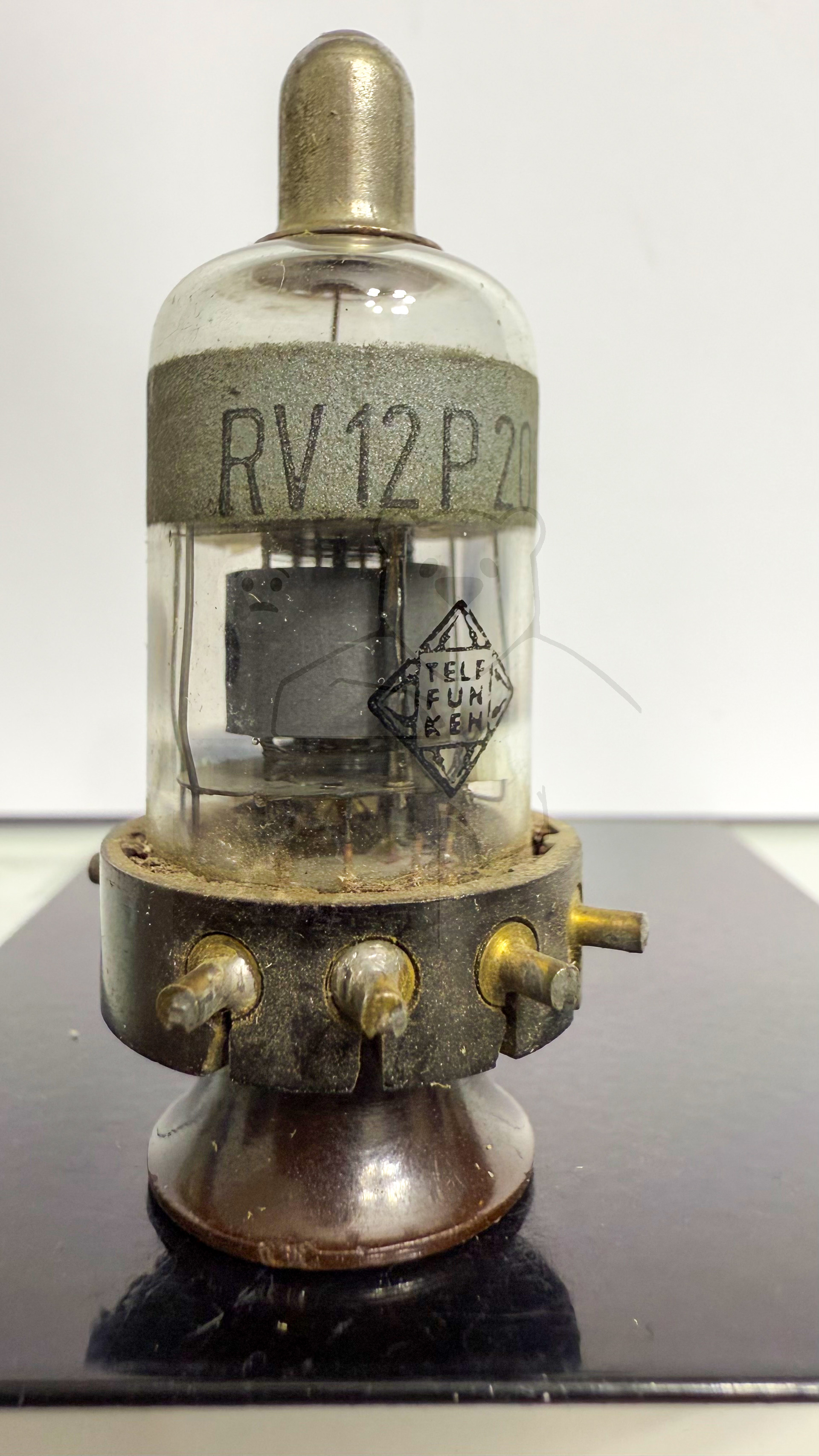

Röhre RV12P2000 #4636 Bild 1

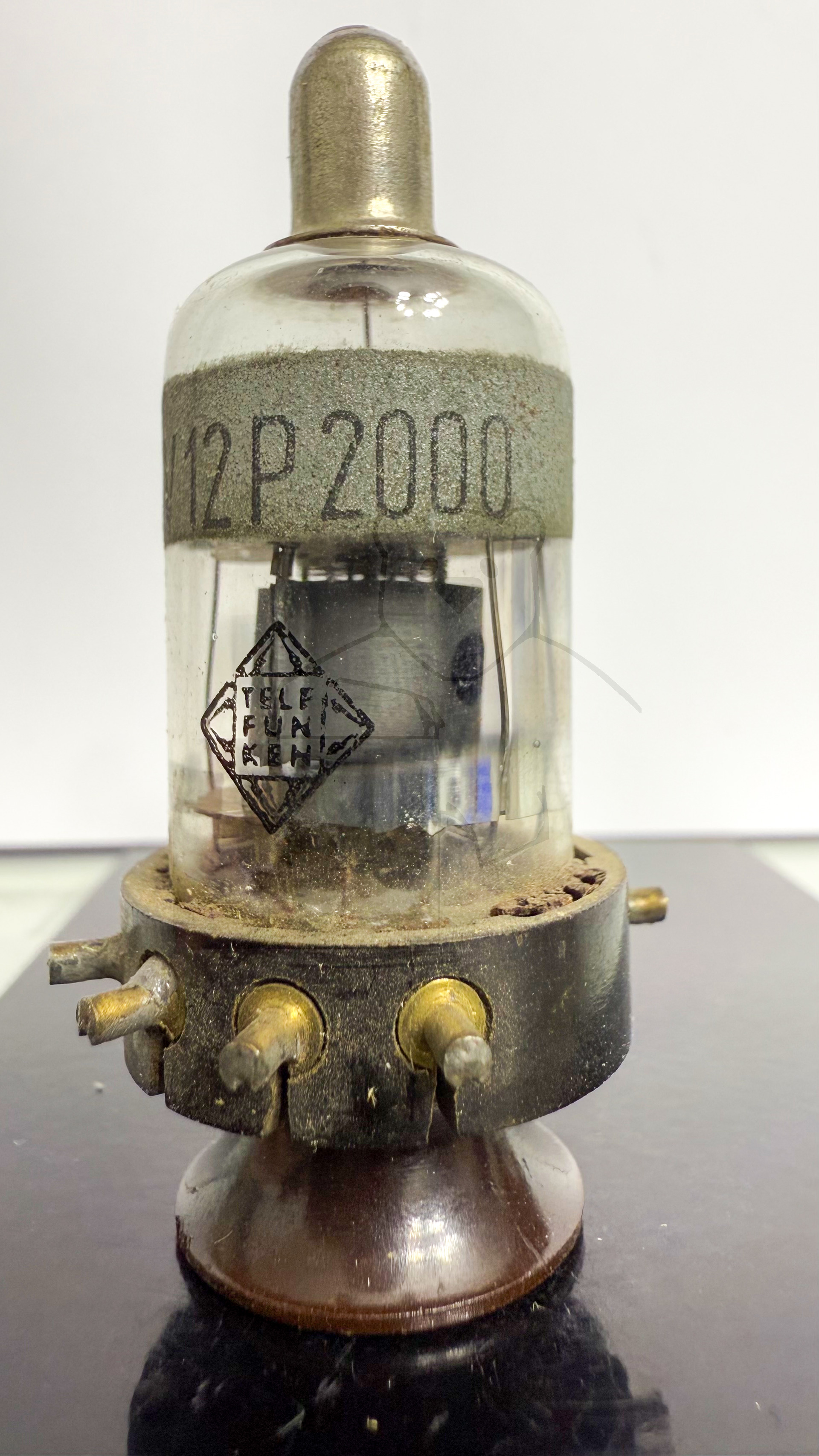

Röhre RV12P2000 #4636 Bild 2

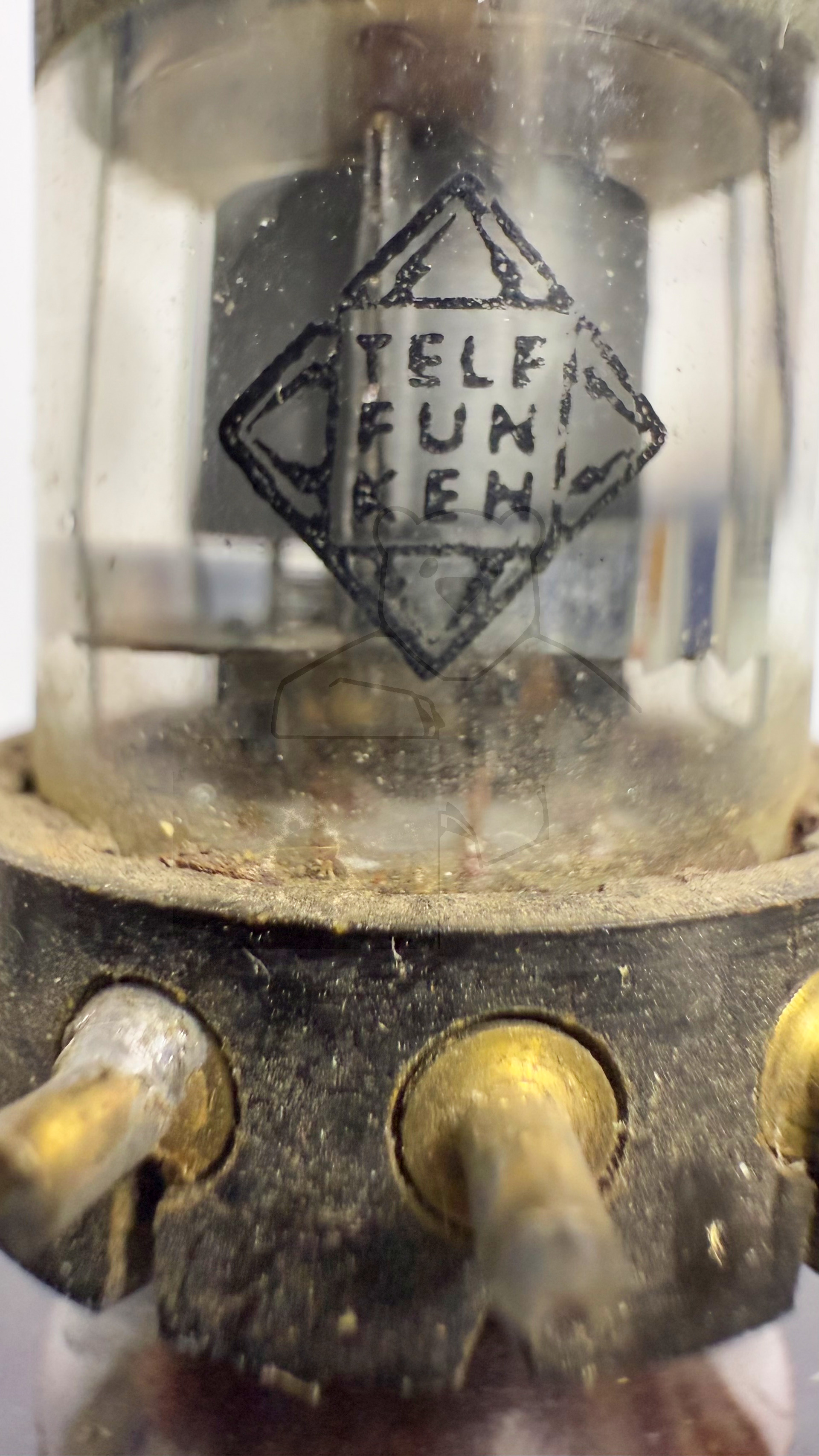

Röhre RV12P2000 #4636 Bild 3

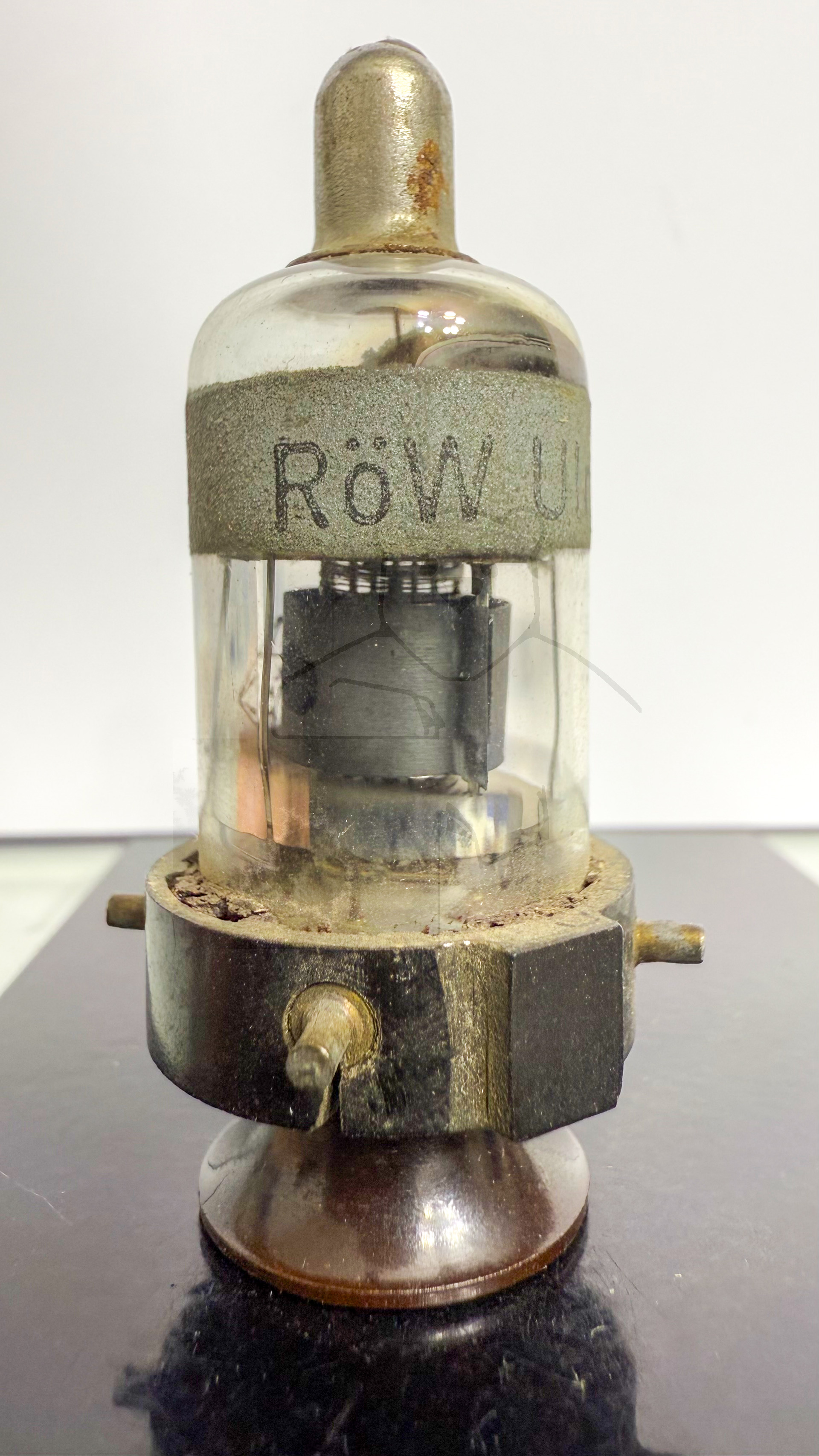

Röhre RV12P2000 #4636 Bild 4

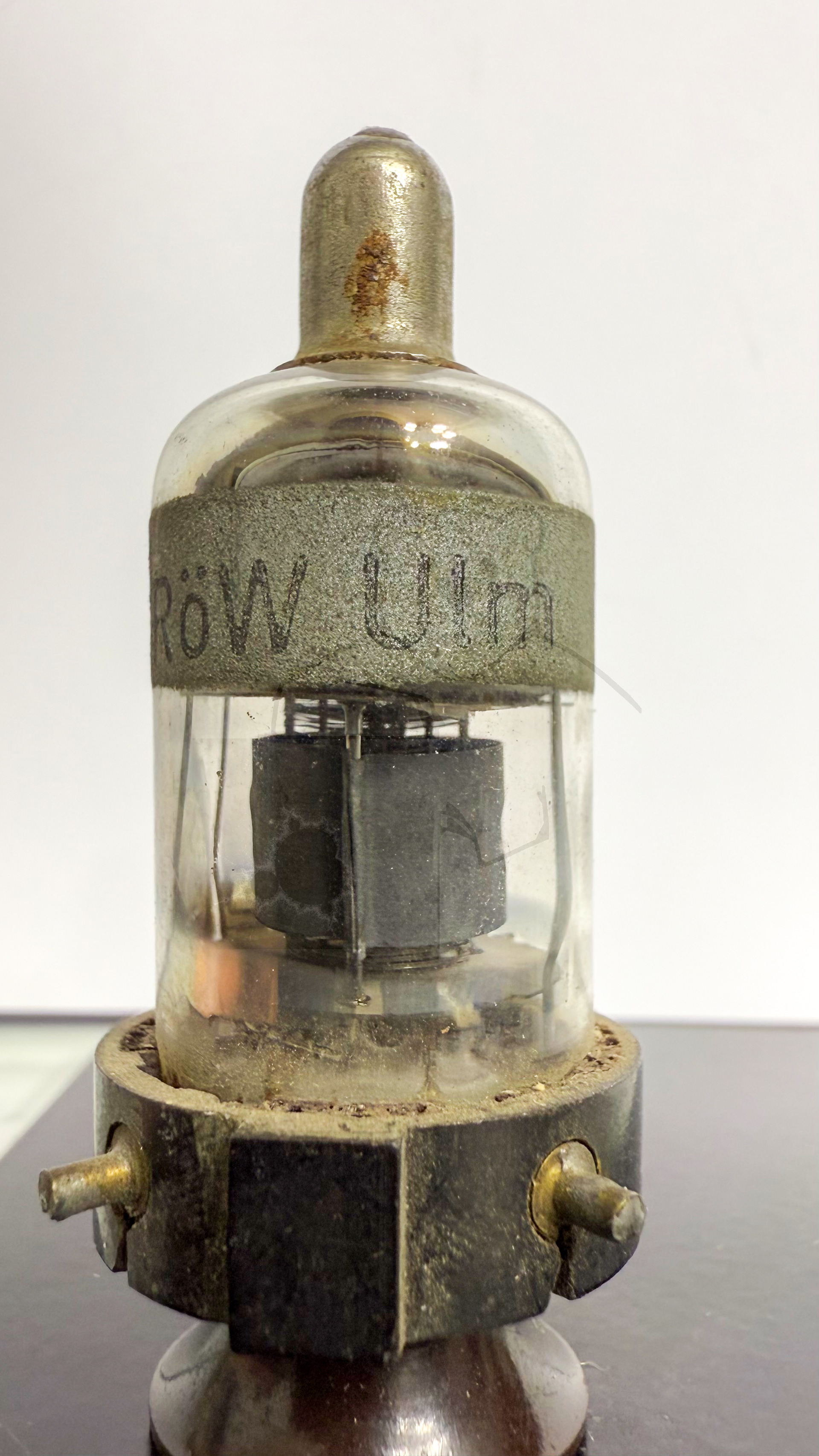

Röhre RV12P2000 #4636 Bild 5

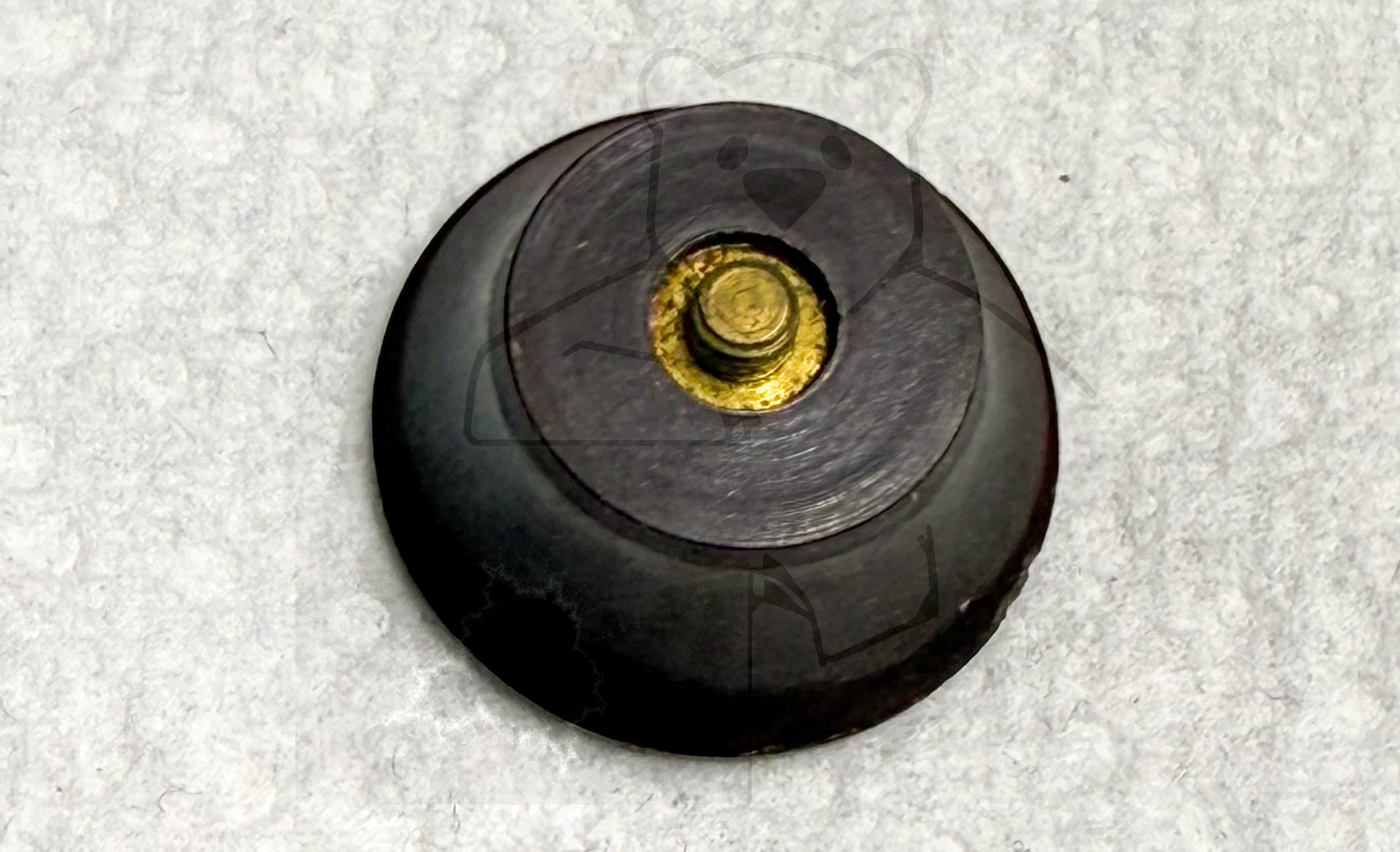

Röhre RV12P2000 #4636 Bild 6

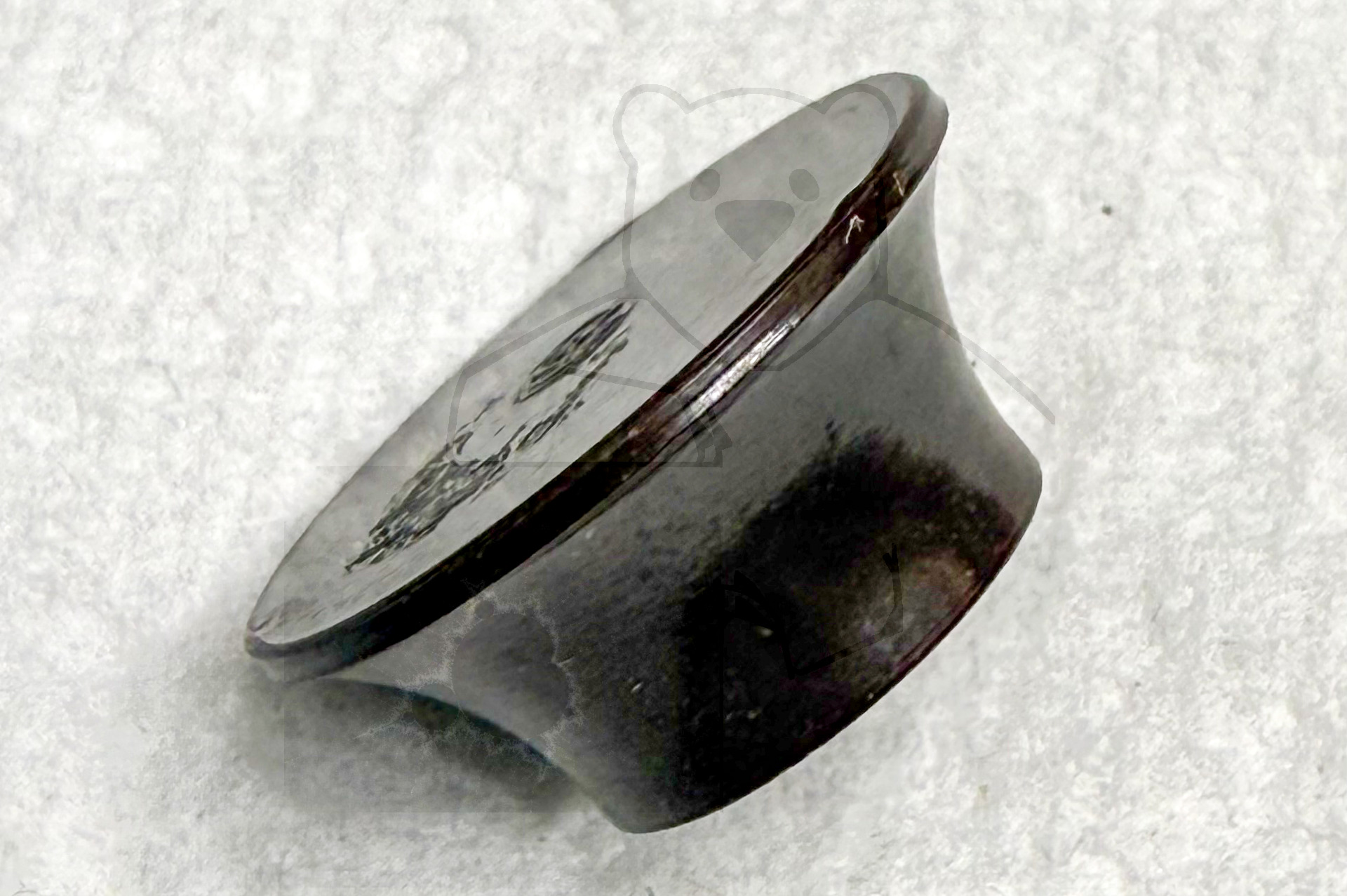

Röhre RV12P2000 #4636 Bild 7

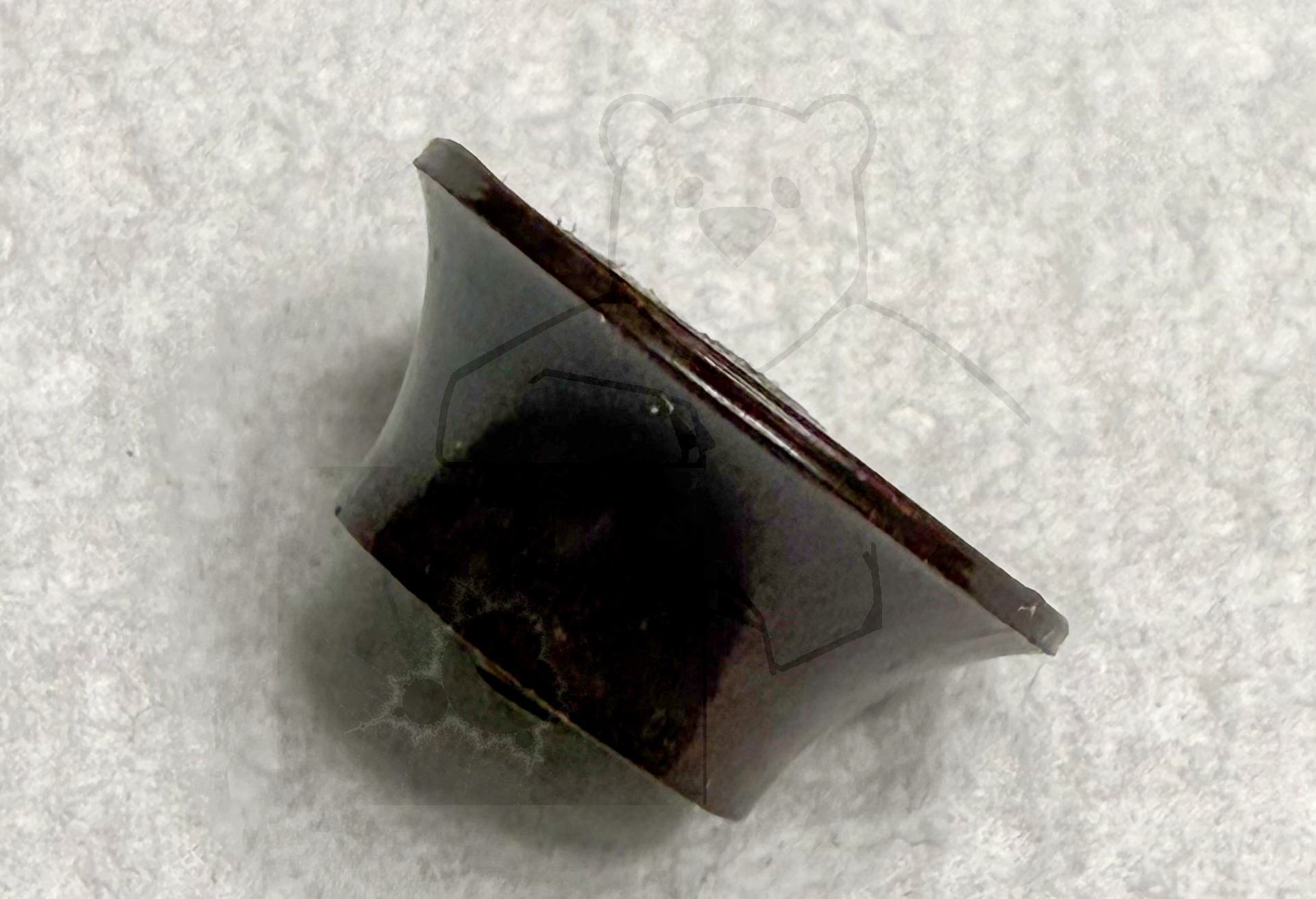

Röhre RV12P2000 #4636 Bild 8

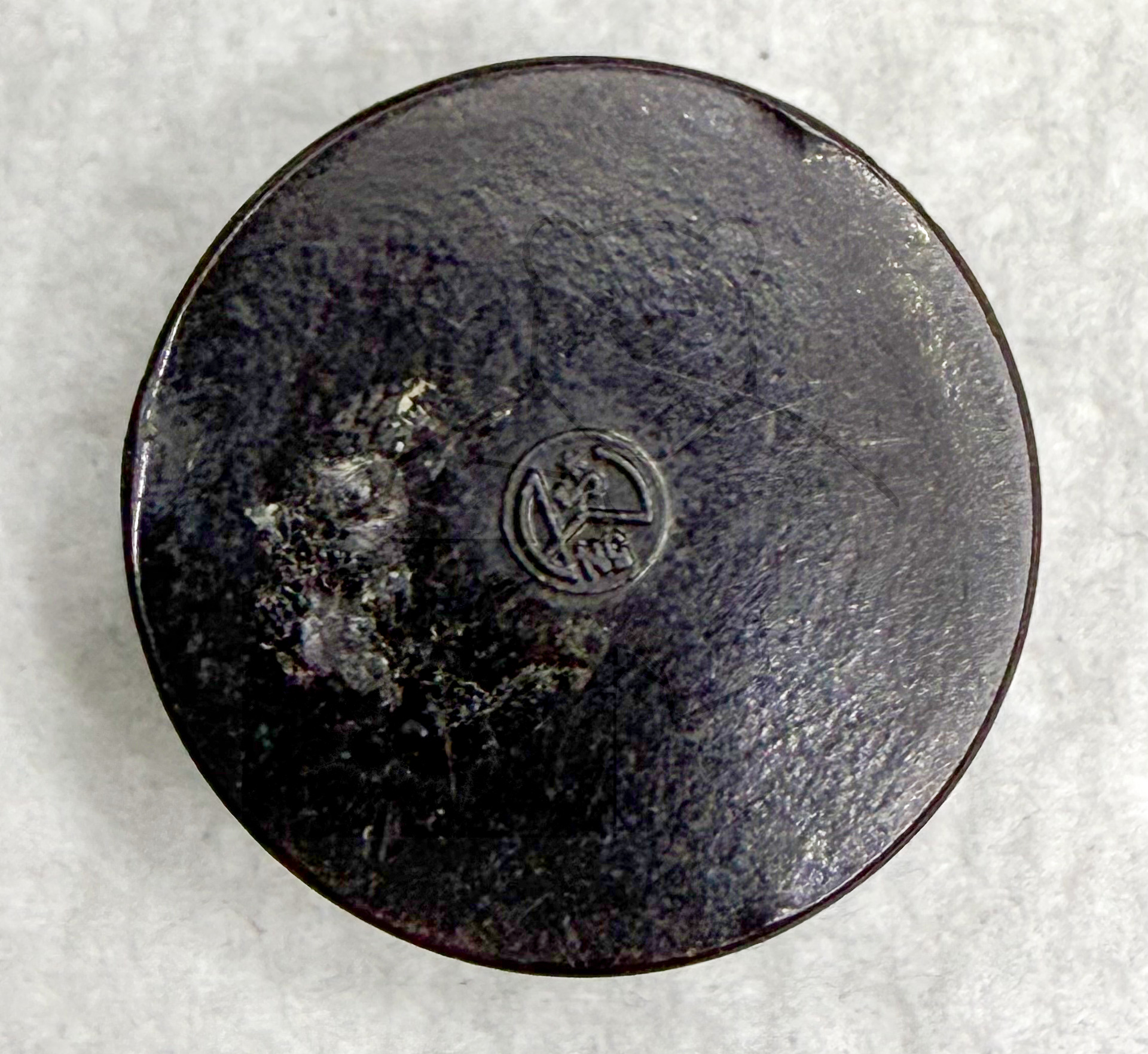

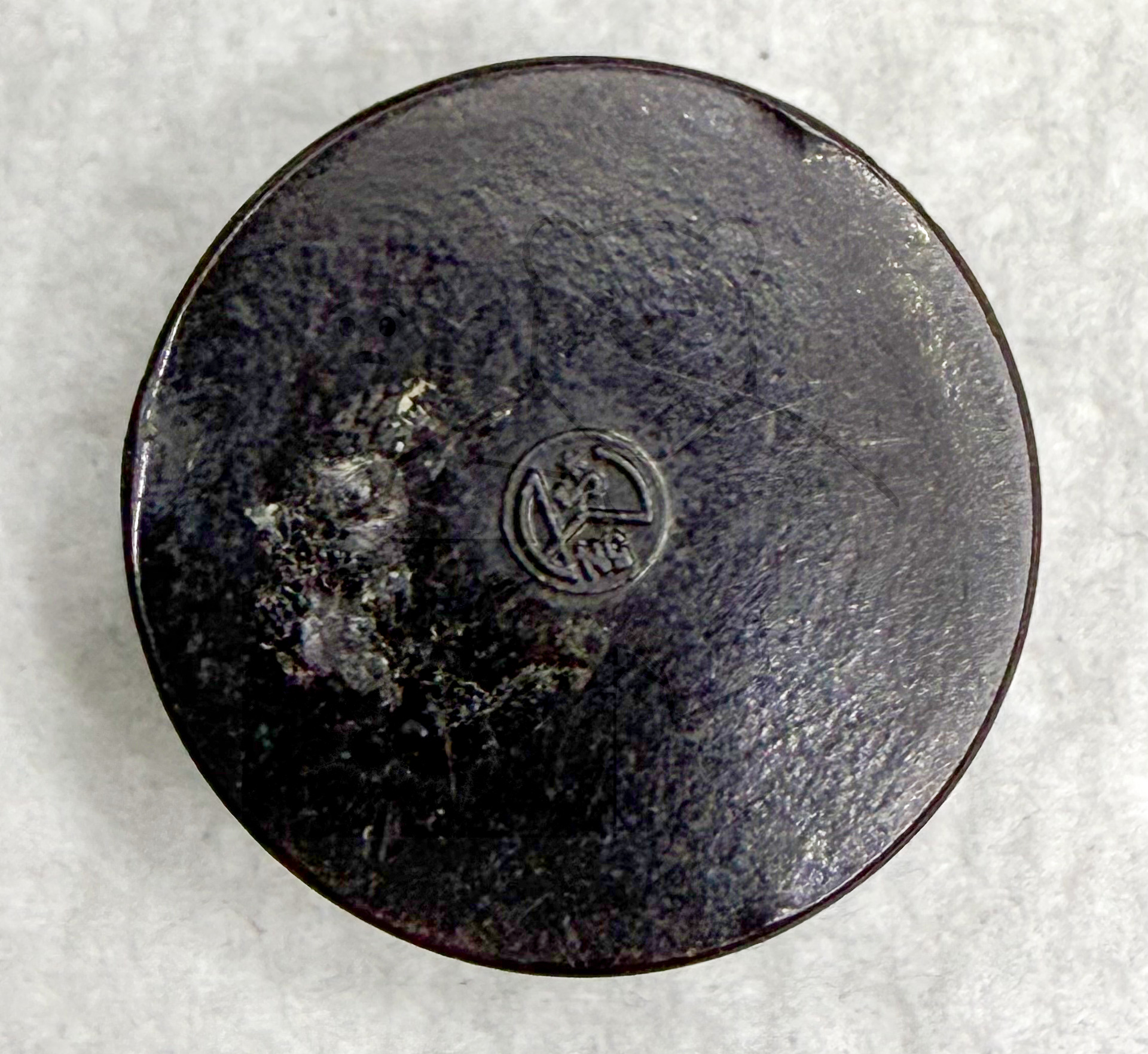

Röhre RV12P2000 #4636 Bild 9

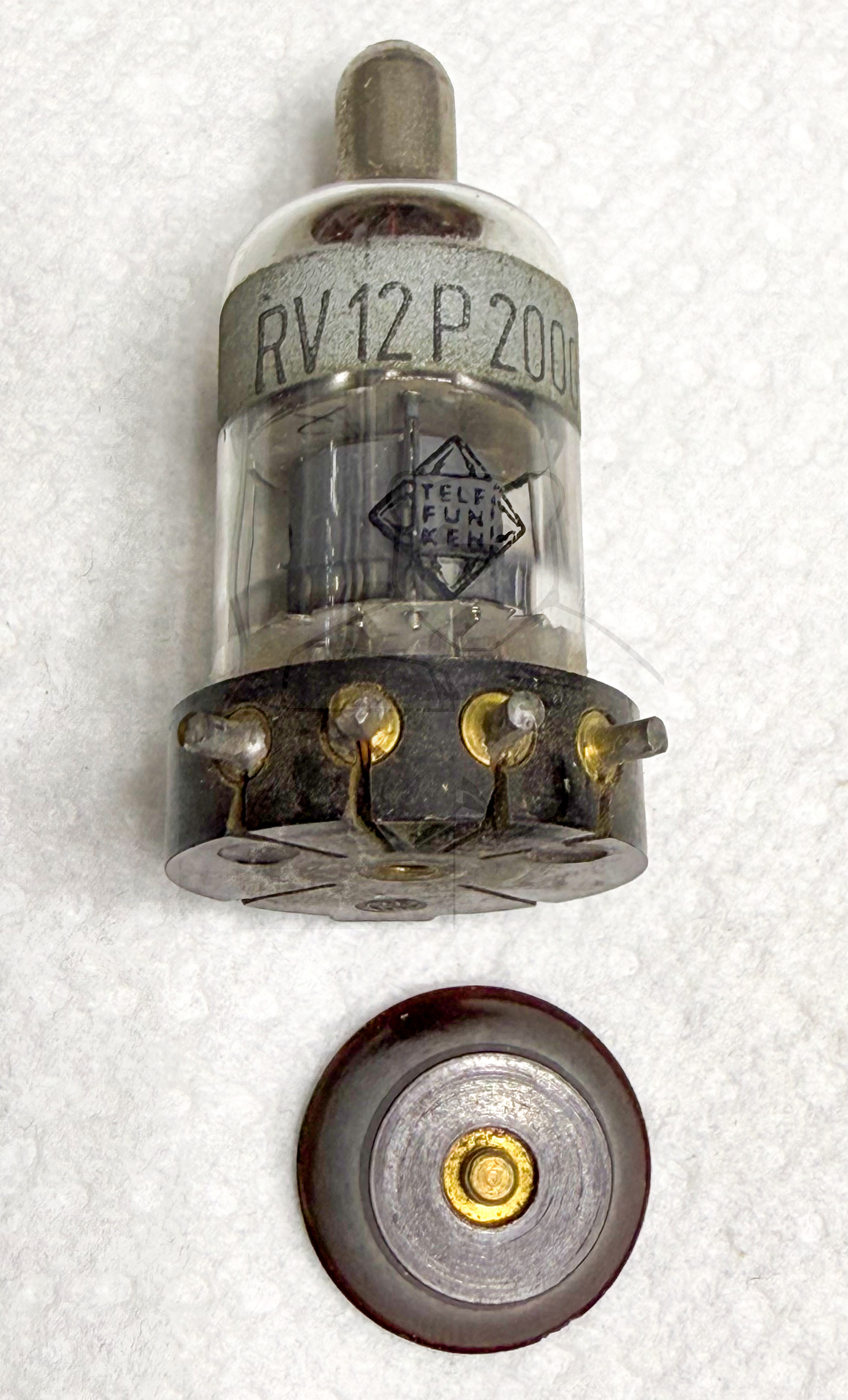

Röhre RV12P2000 #4636 Bild 10

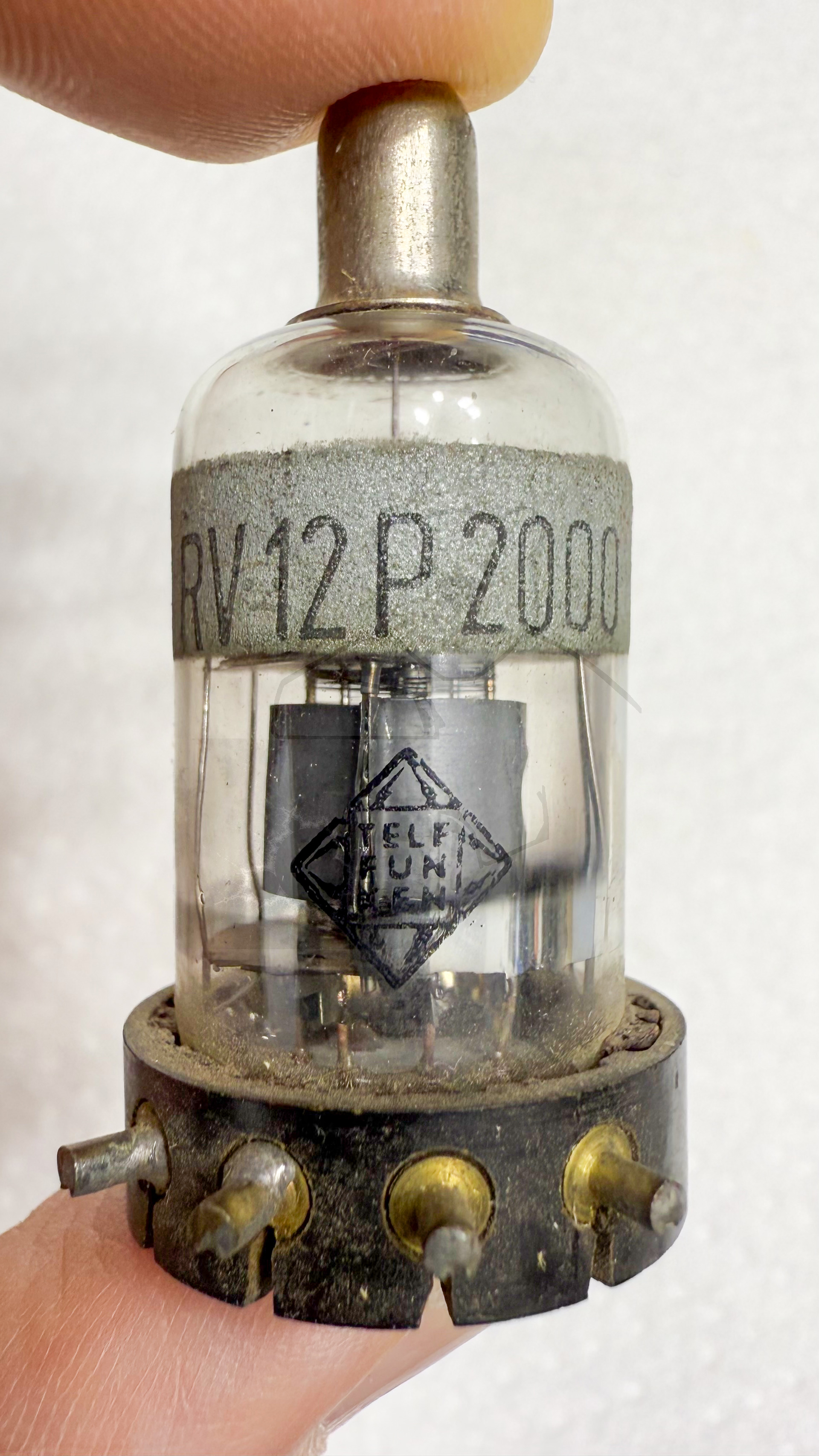

Röhre RV12P2000 #4636 Bild 11

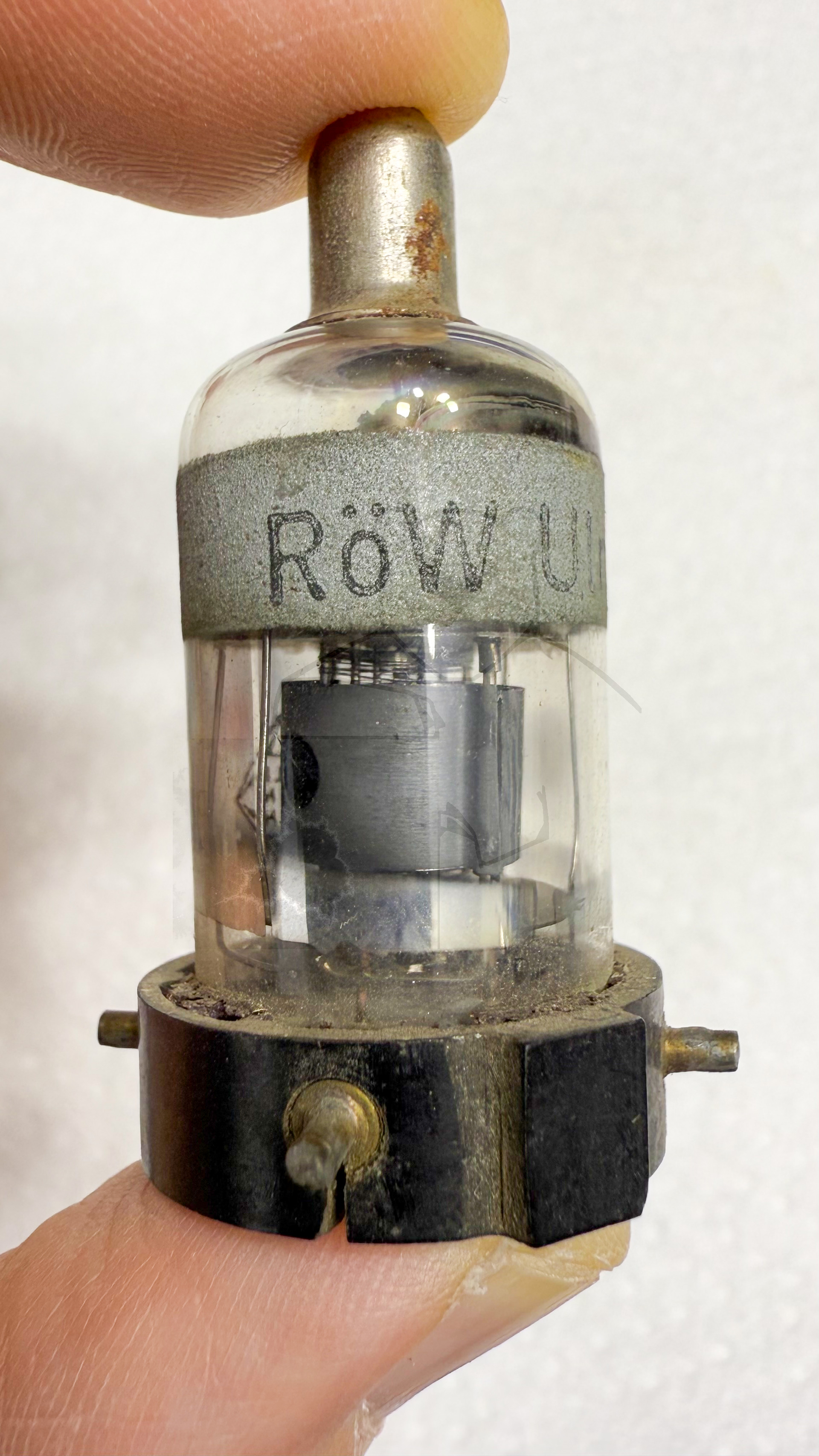

Röhre RV12P2000 #4636 Bild 12

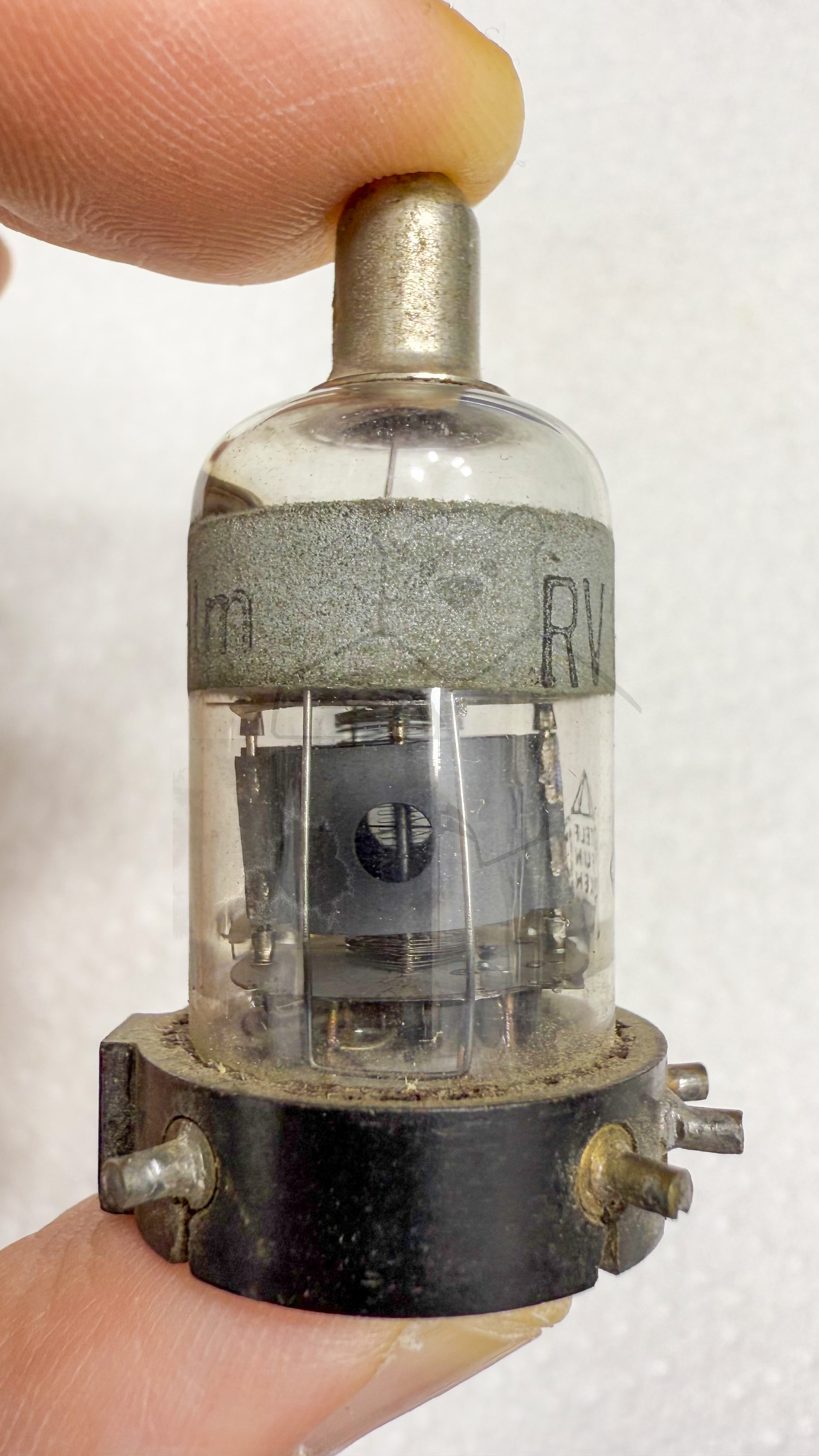

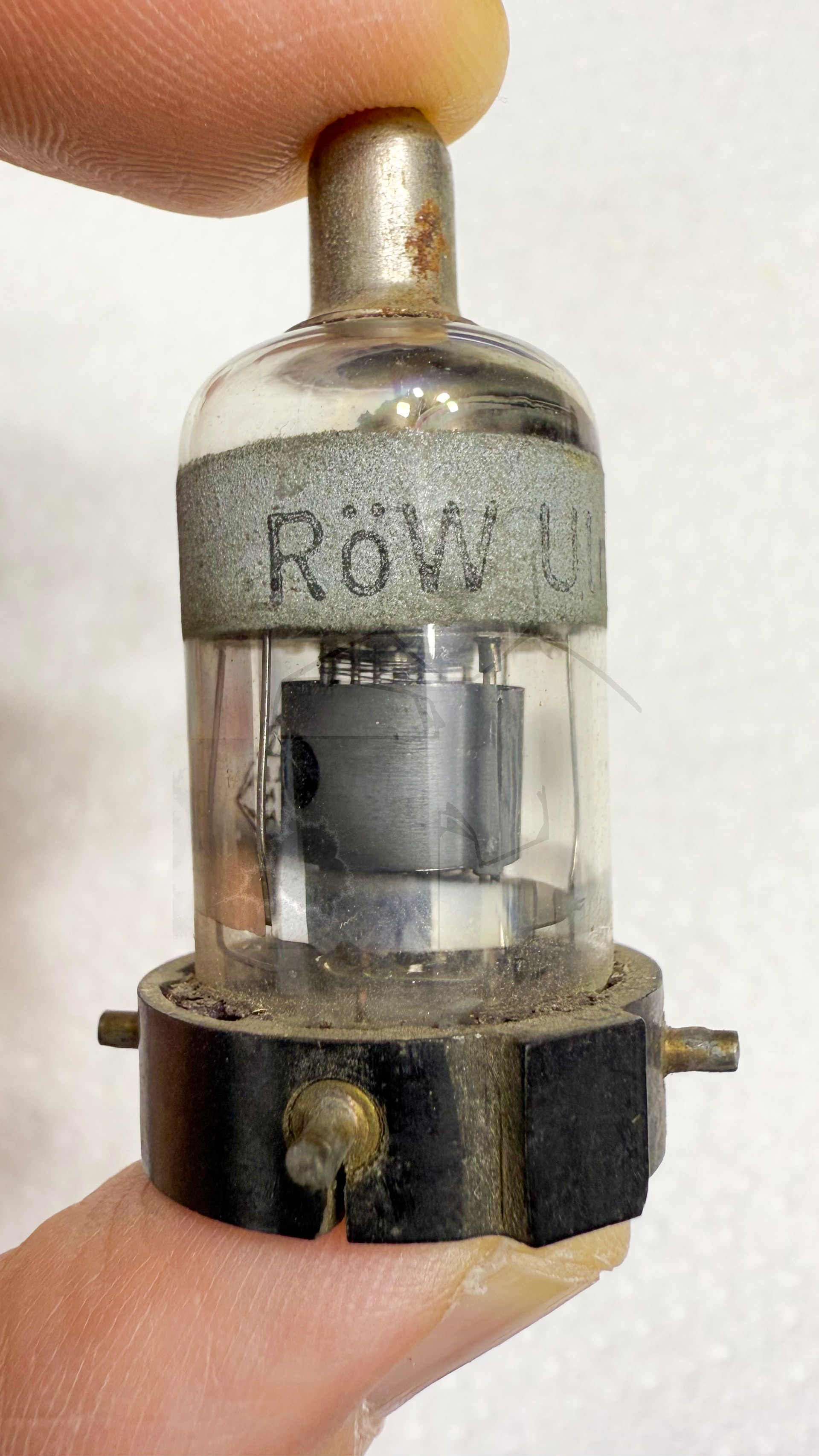

Röhre RV12P2000 #4636 Bild 13

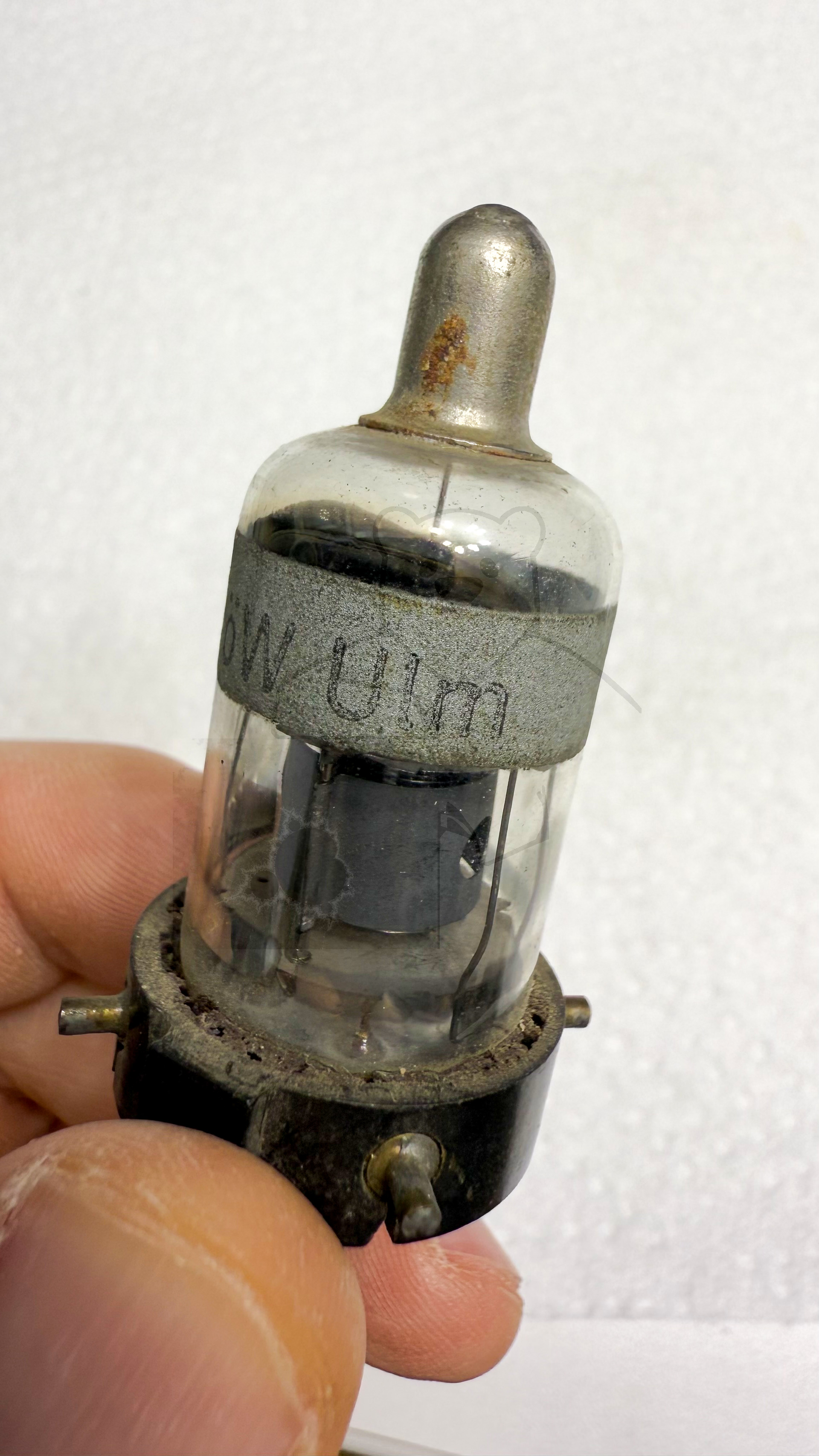

Röhre RV12P2000 #4636 Bild 14

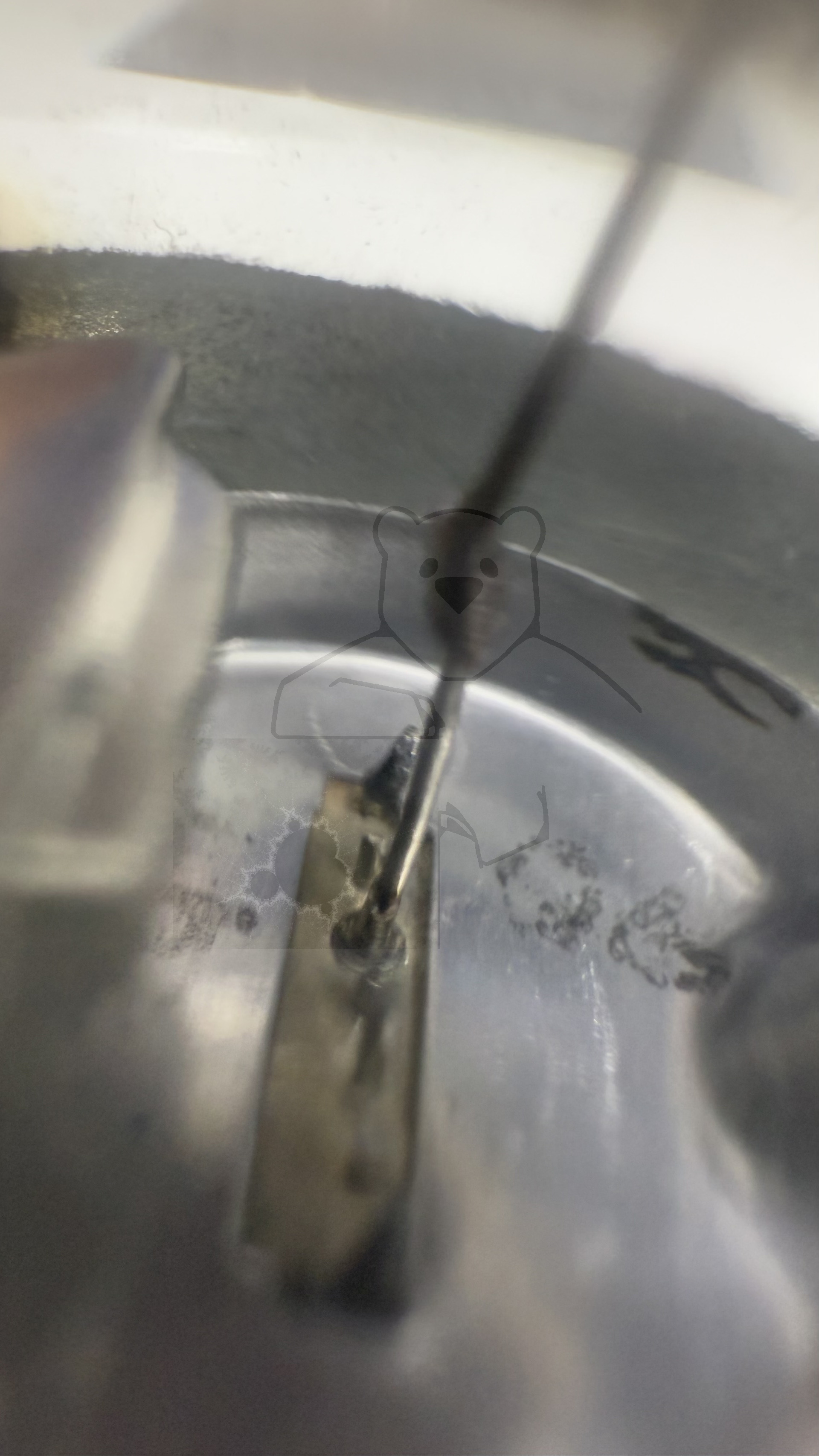

Röhre RV12P2000 #4636 Bild 15

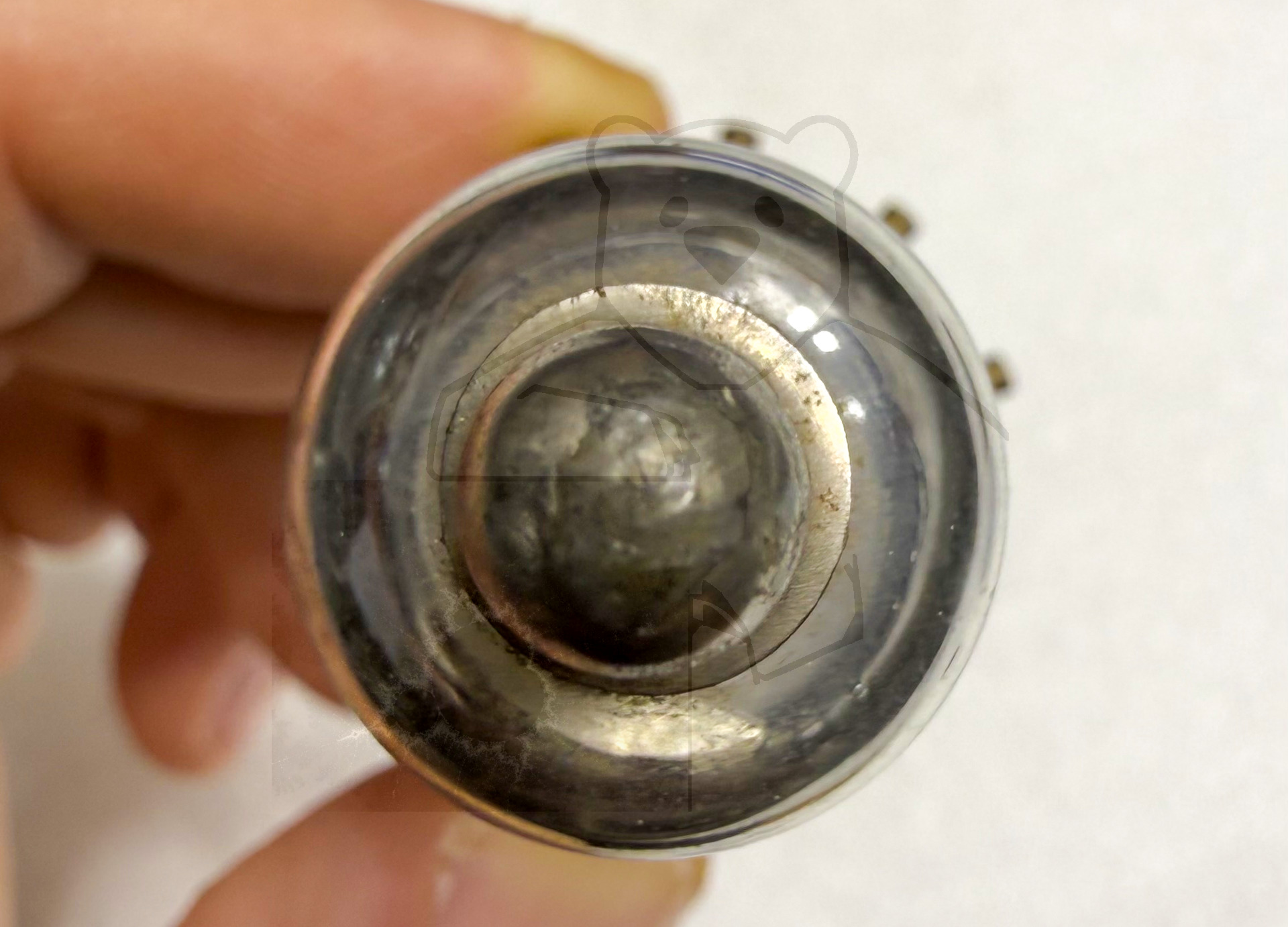

Röhre RV12P2000 #4636 Bild 16
Röhre RV12P2000 #4636 Bild 17

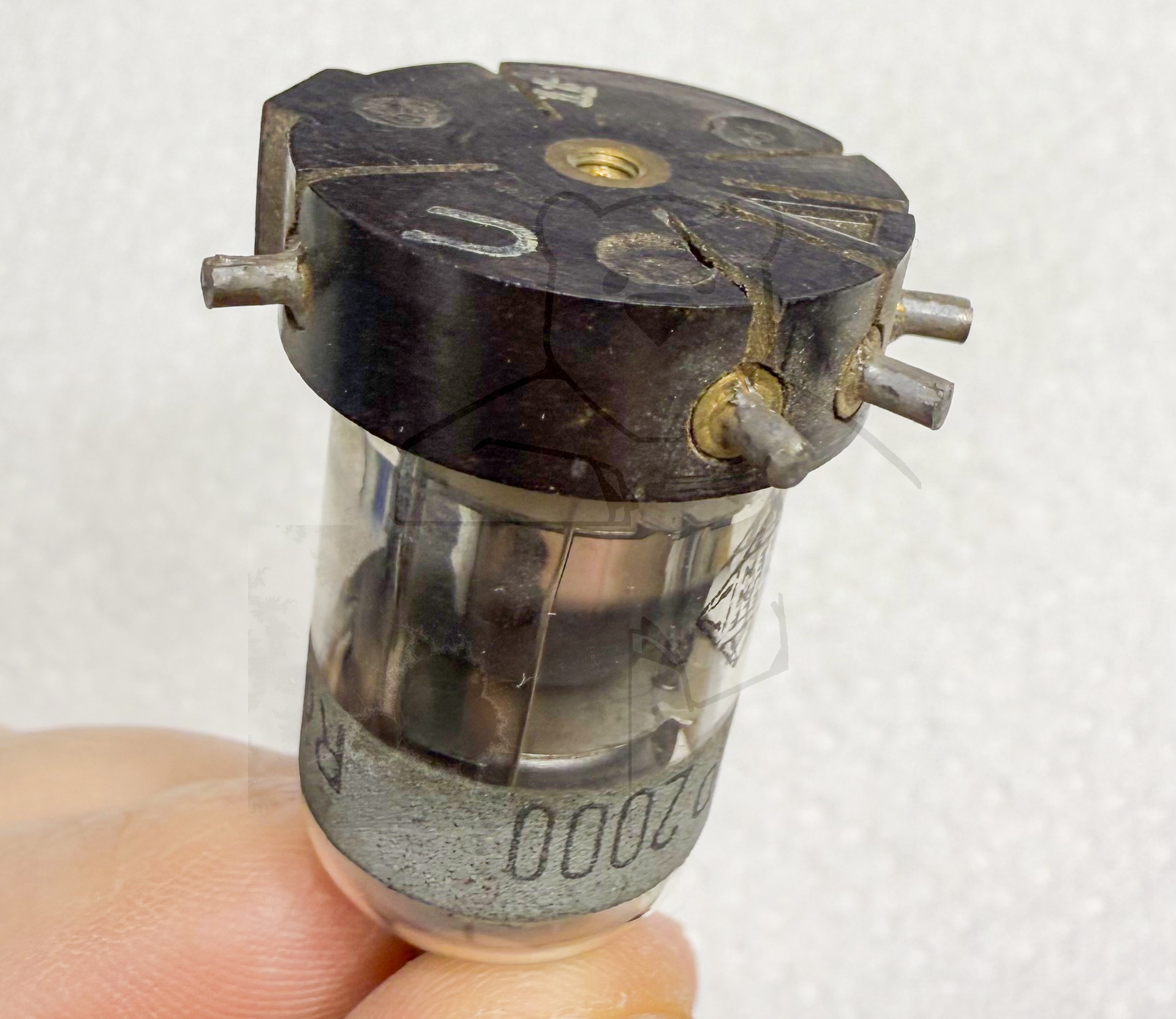

Röhre RV12P2000 #4636 Bild 18

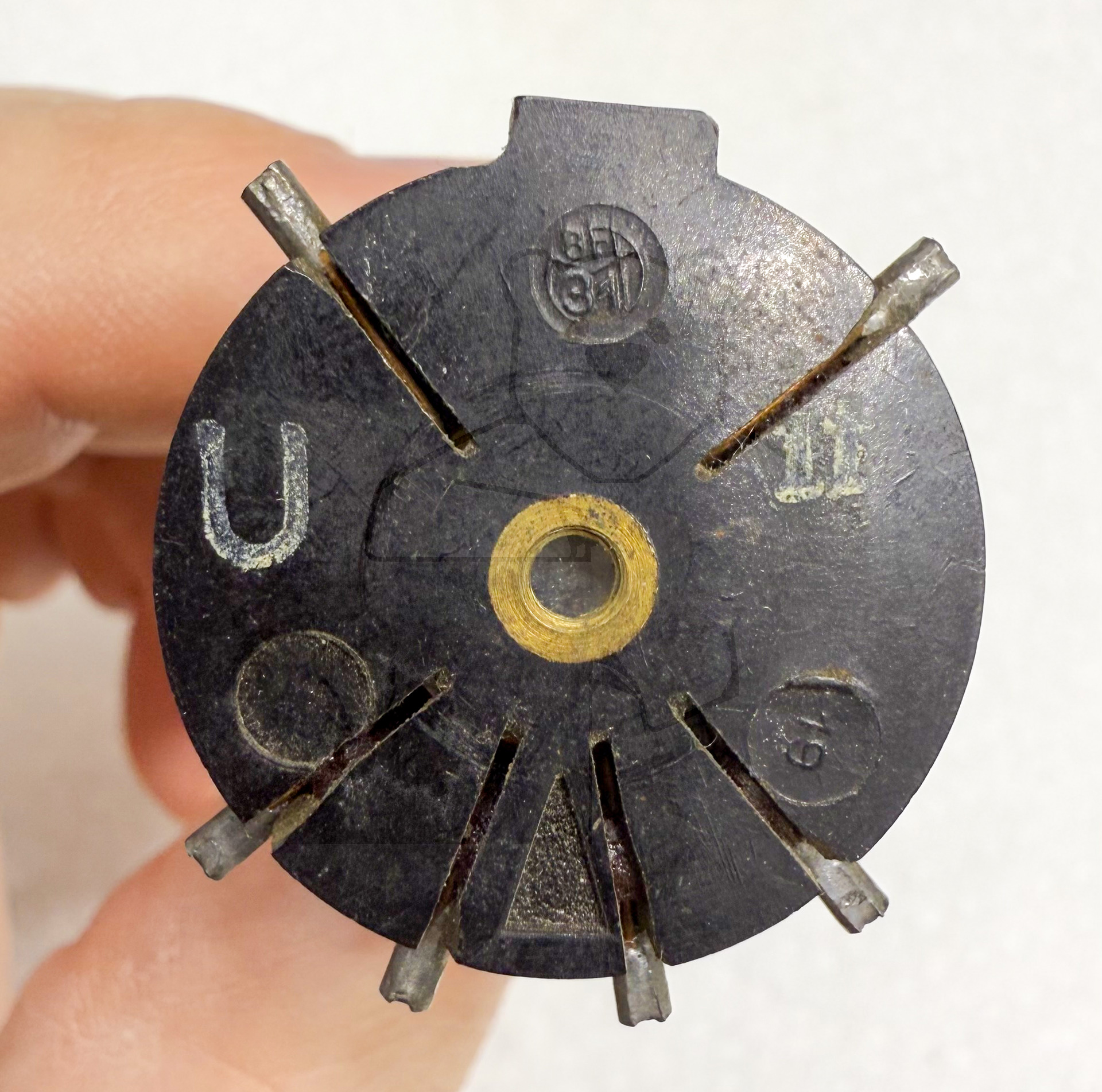

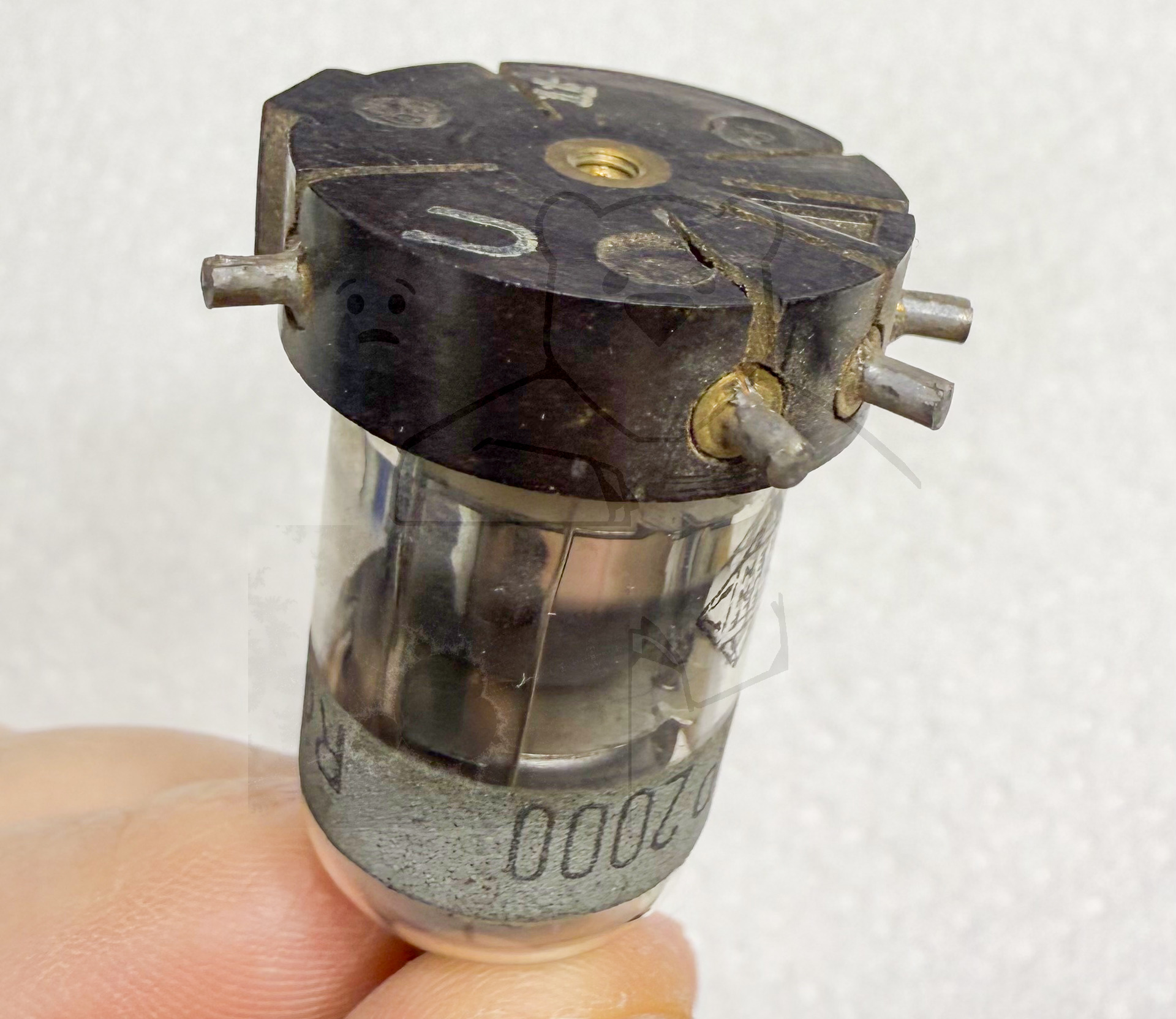

Röhre RV12P2000 #4636 Bild 19

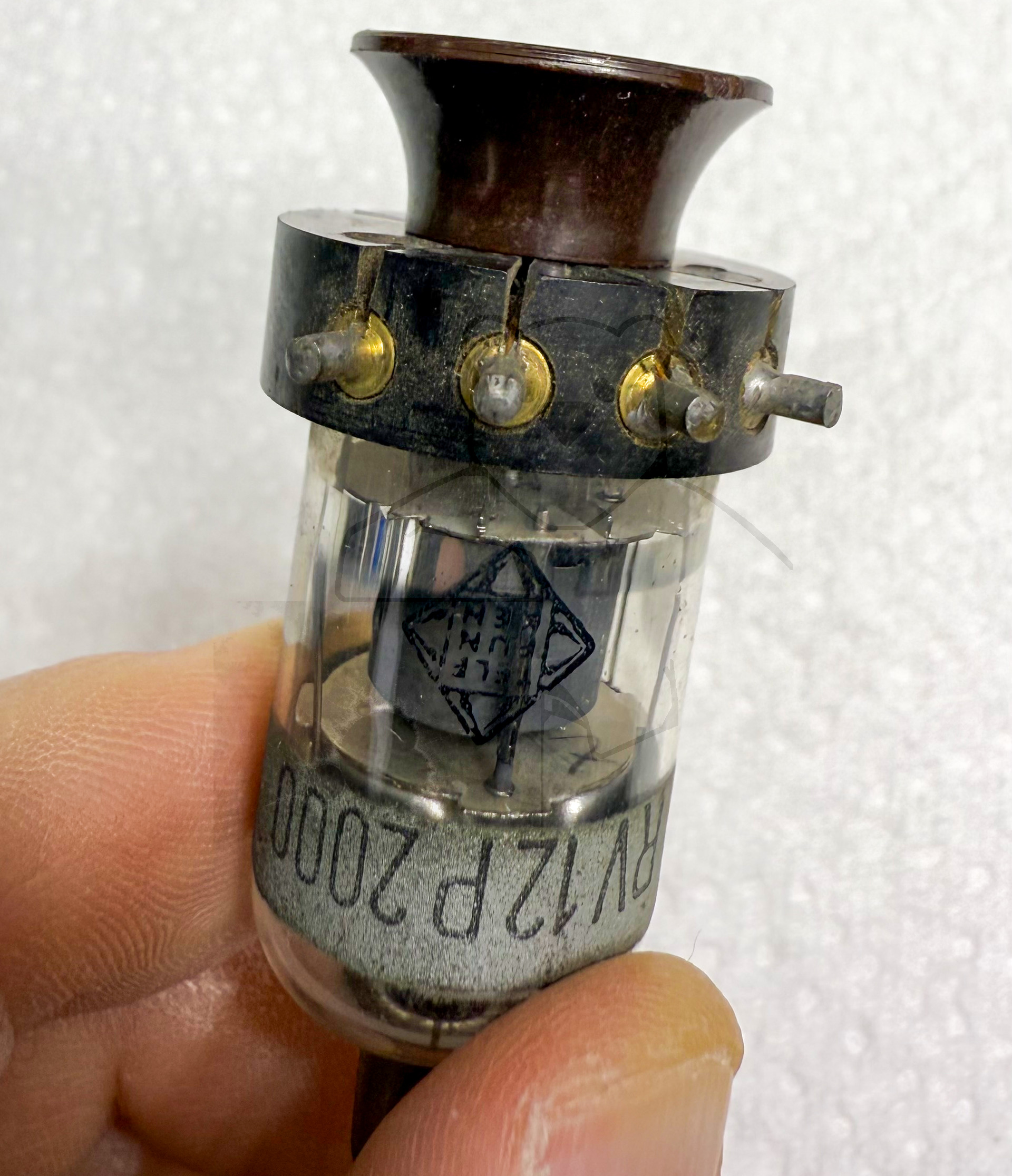

Röhre RV12P2000 #4636 Bild 20

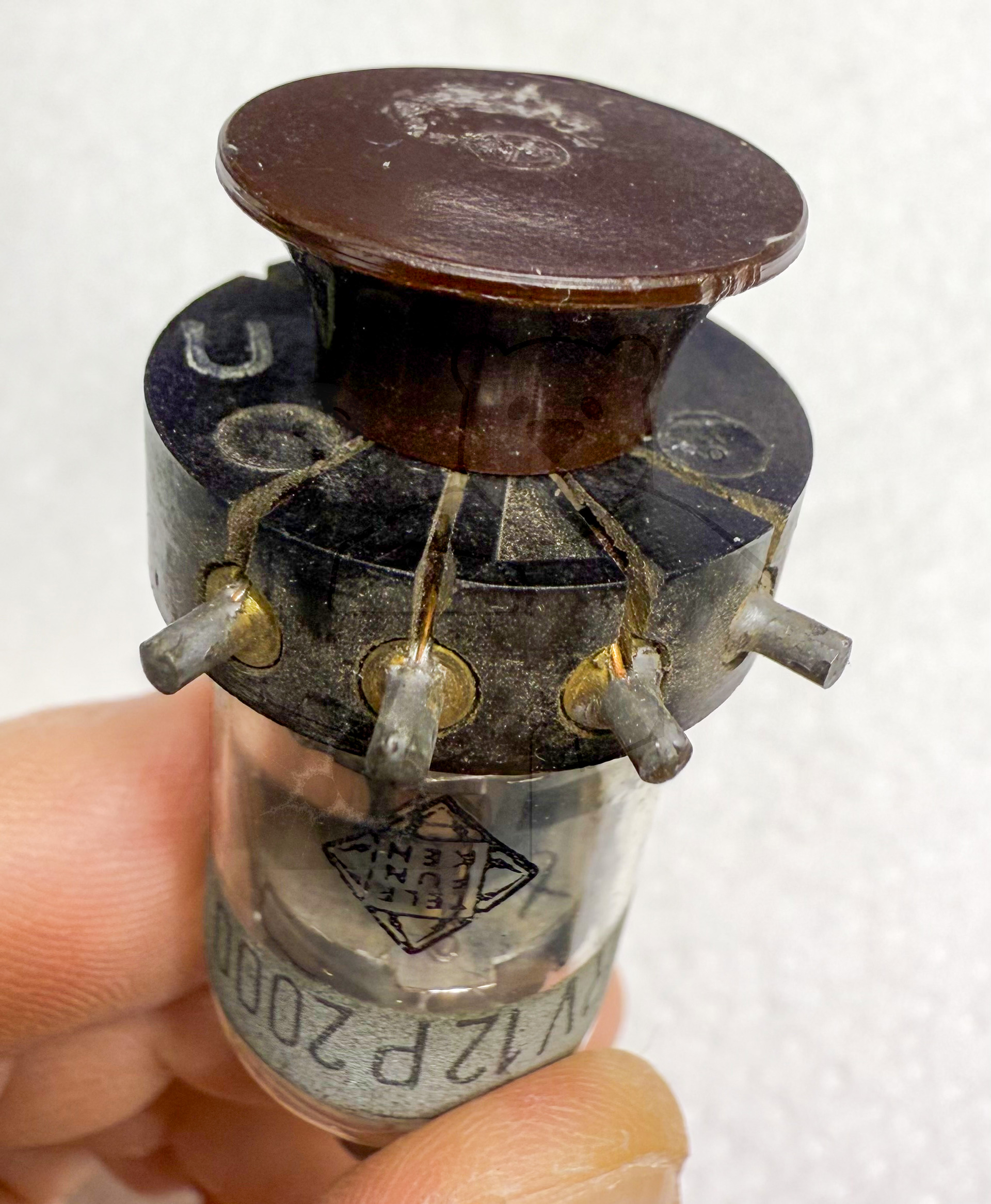

Röhre RV12P2000 #4636 Bild 21

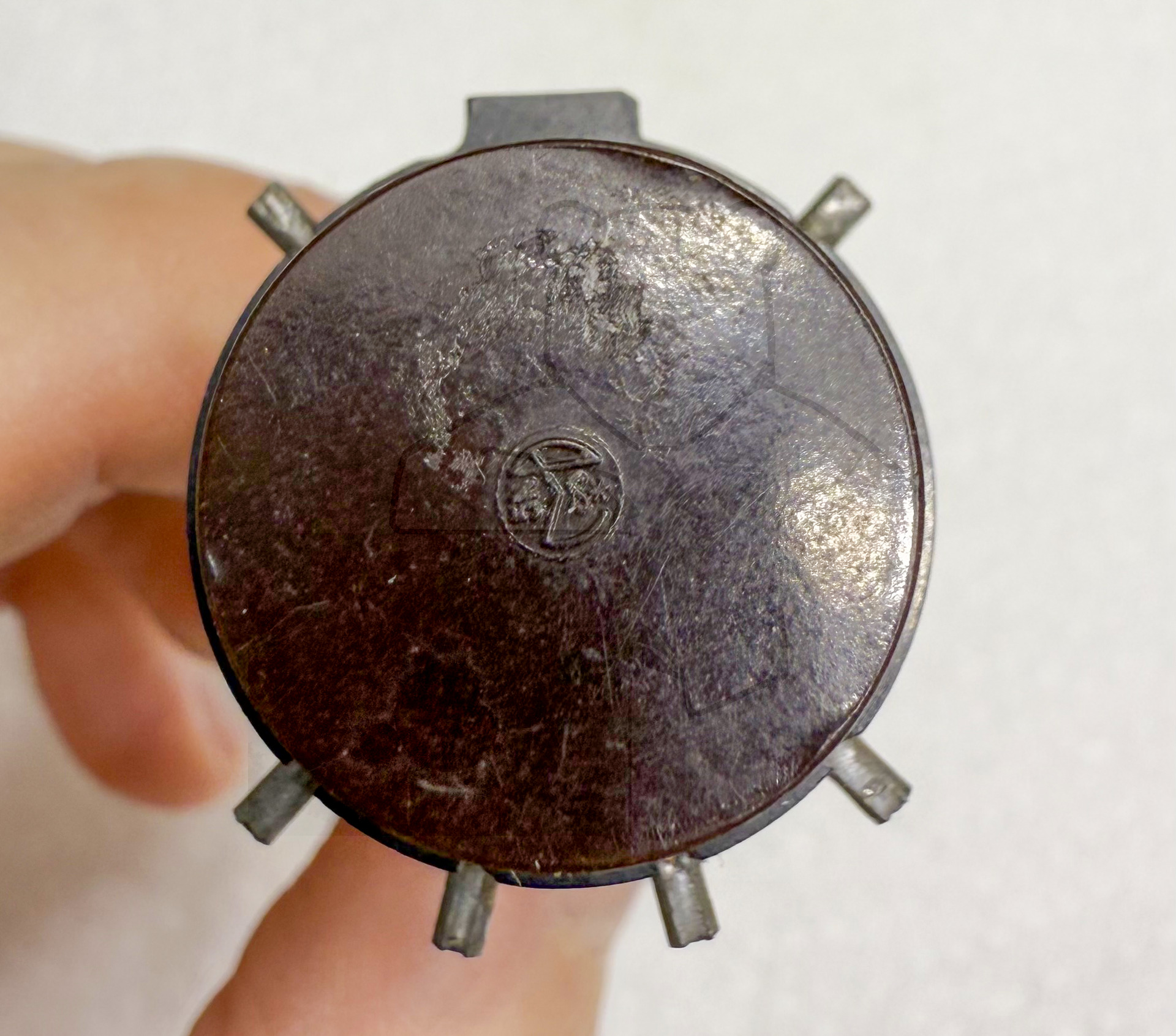

Röhre RV12P2000 #4636 Bild 22
Röhre RV12P2000 #4636 Verpackung Hinweis Bild 1
Röhre RV12P2000 #4636 Verpackung Hinweis Bild 2
Röhre RV12P2000 #4636 Verpackung Bild 1

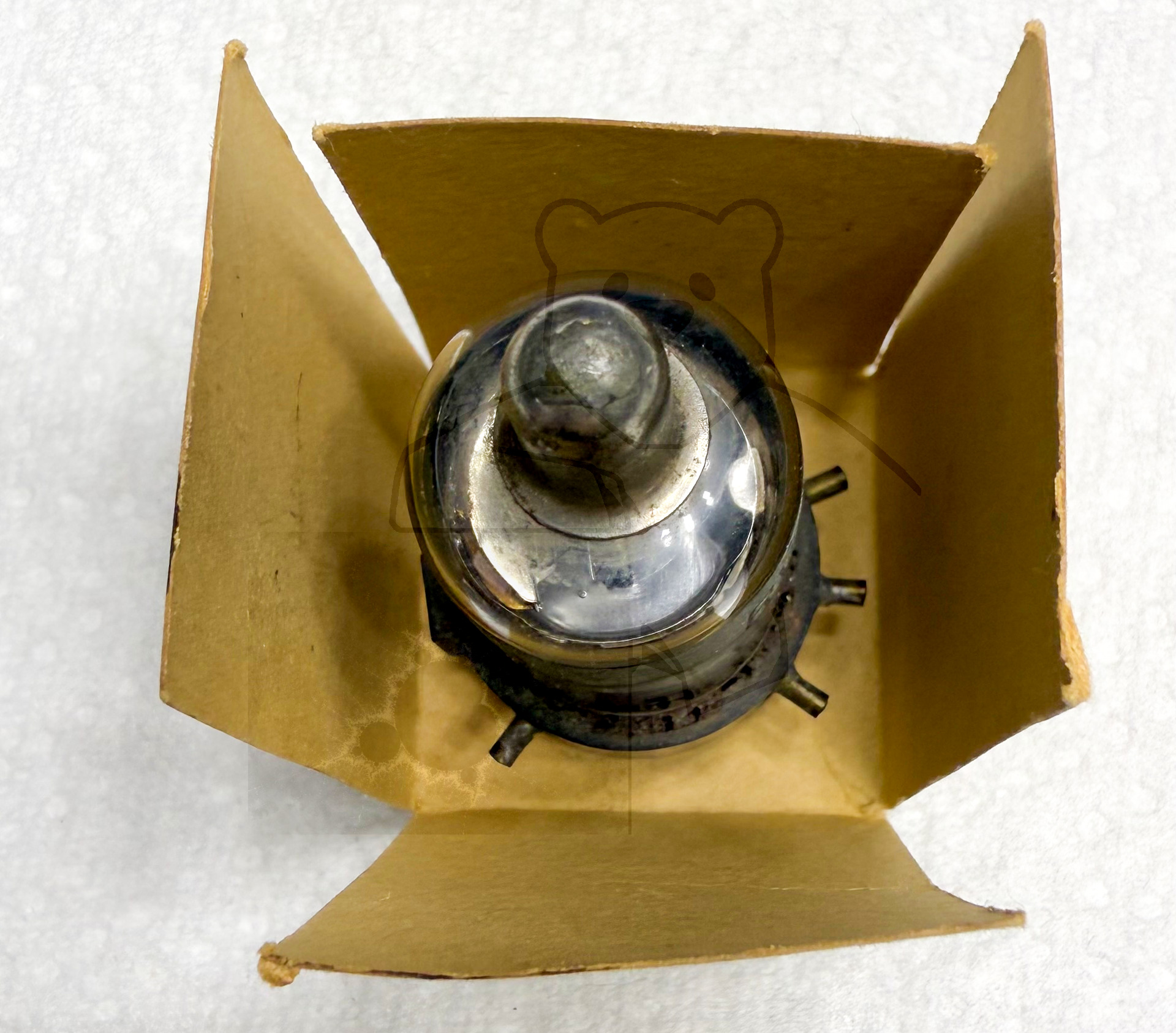

Röhre RV12P2000 #4636 Verpackung Bild 2
Röhre RV12P2000 #4636 Verpackung Bild 3

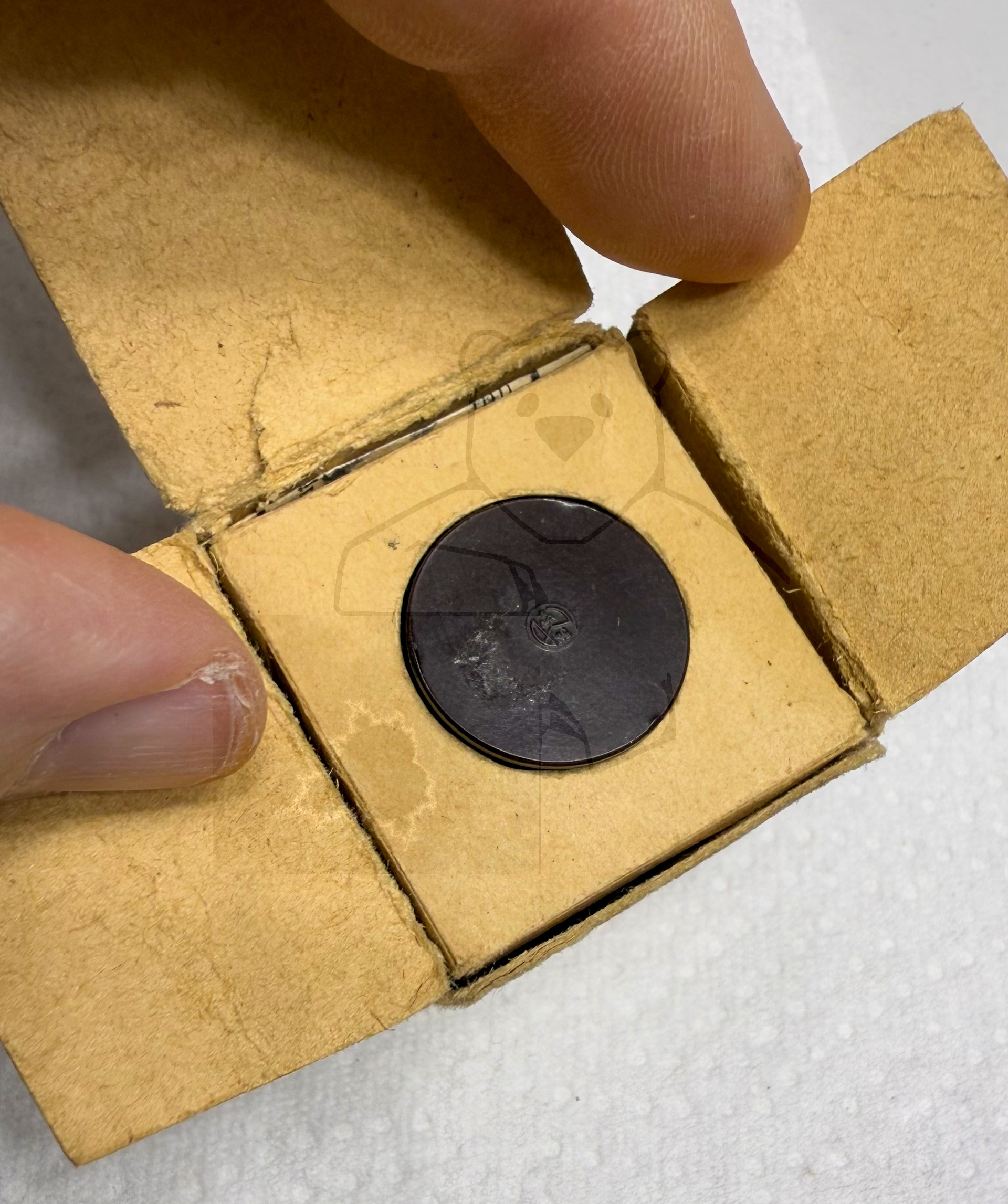

Röhre RV12P2000 #4636 Verpackung Bild 4
Röhre RV12P2000 #4636 Verpackung Bild 5

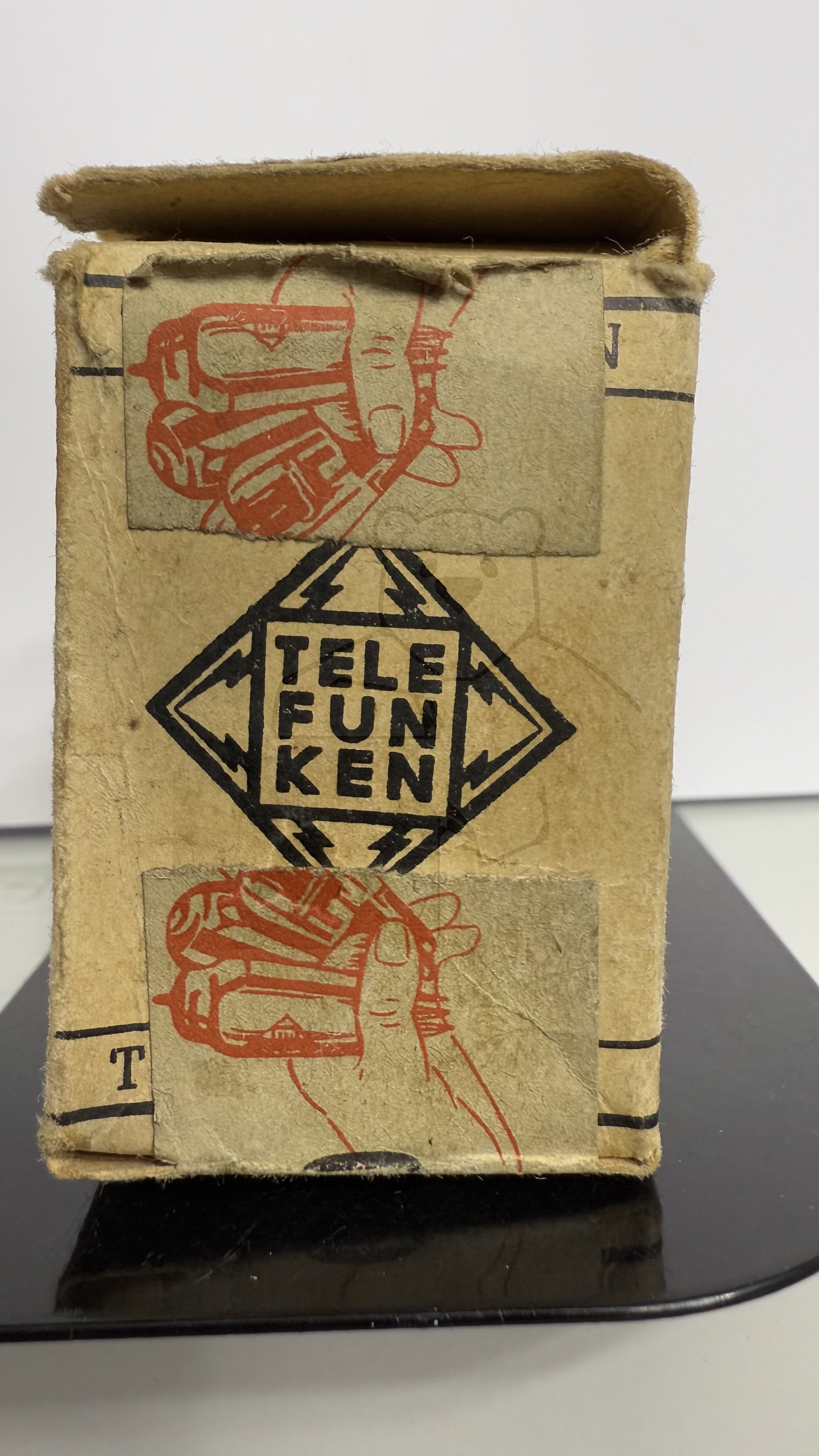

Röhre RV12P2000 #4636 Verpackung Bild 6
Röhre RV12P2000 #4636 Verpackung Bild 7
Röhre RV12P2000 #4636 Verpackung Bild 8

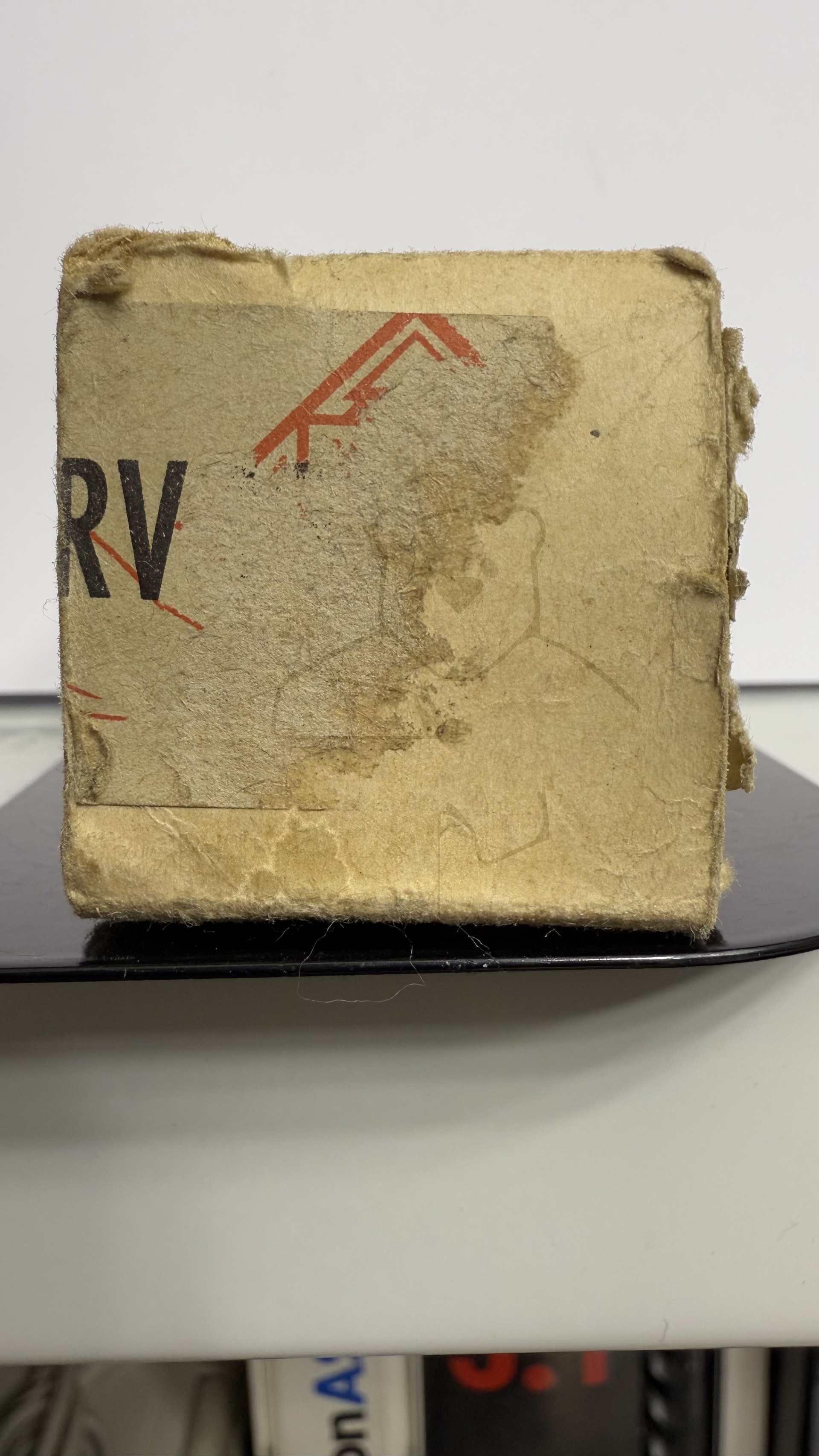

Röhre RV12P2000 #4636 Verpackung Bild 9
Röhre RV12P2000 #4636 Verpackung Bild 10
Röhre RV12P2000 #6781 Bild 1

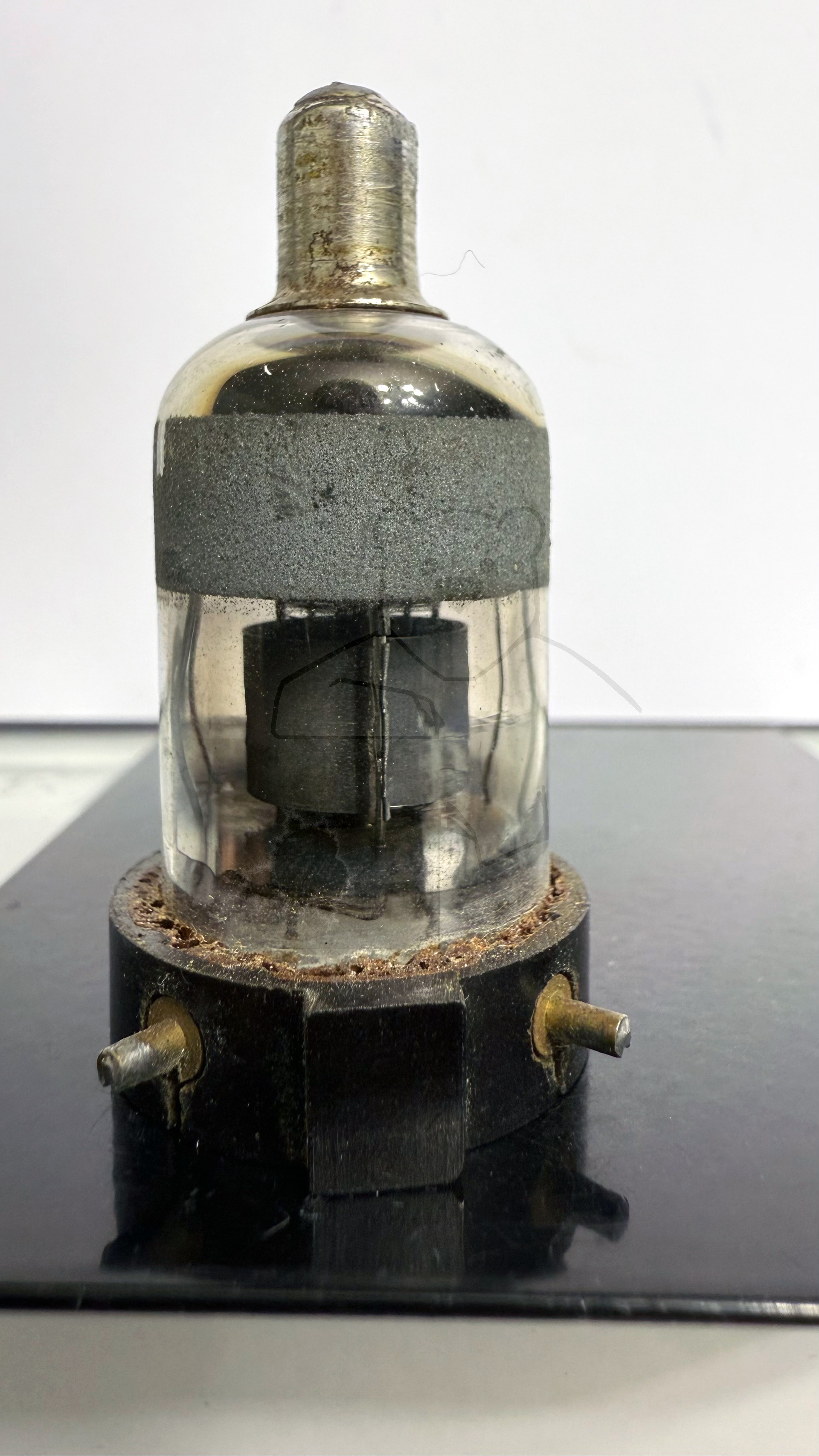

Röhre RV12P2000 #6781 Bild 2

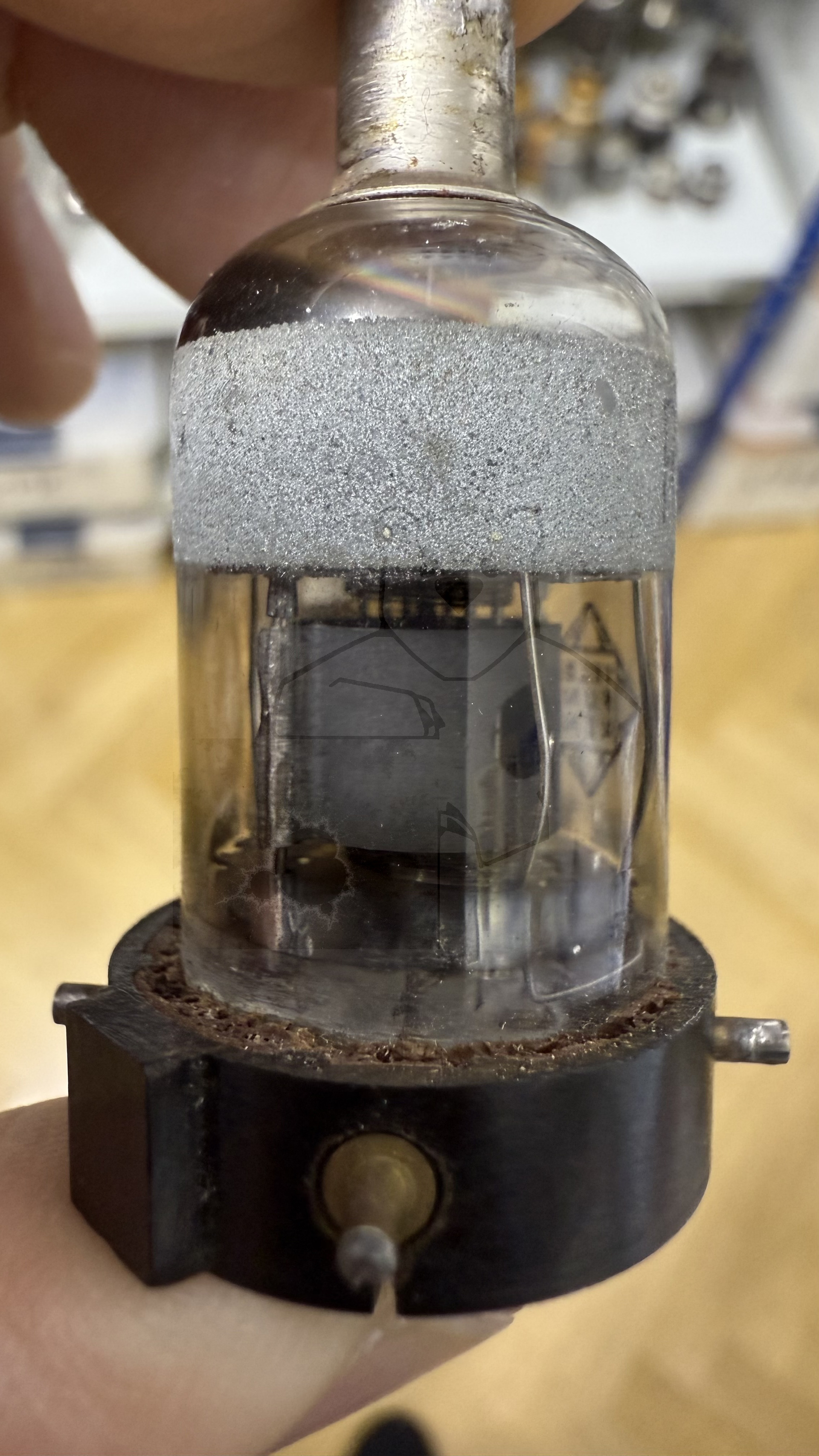

Röhre RV12P2000 #6781 Bild 3

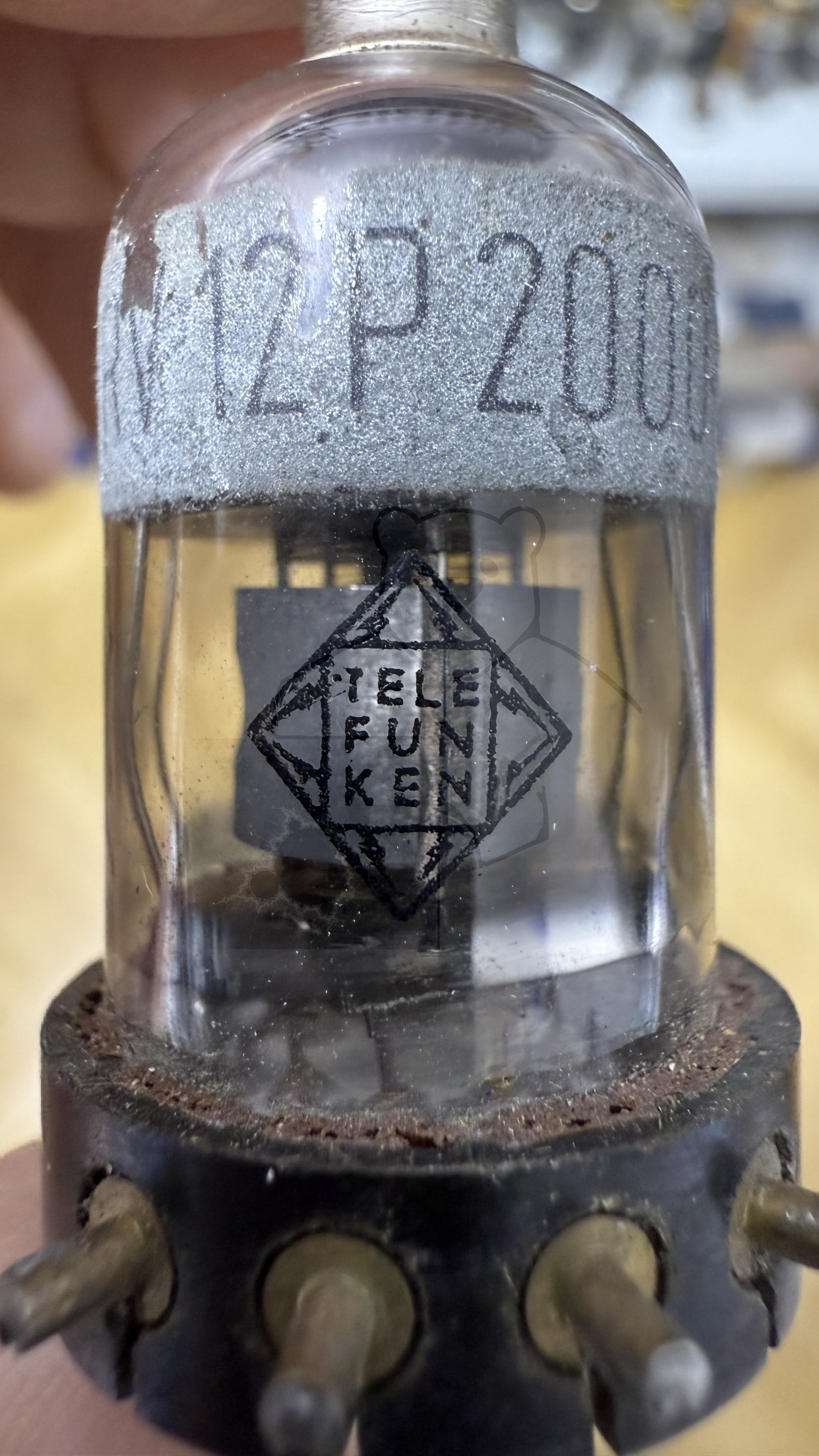

Röhre RV12P2000 #6781 Bild 4

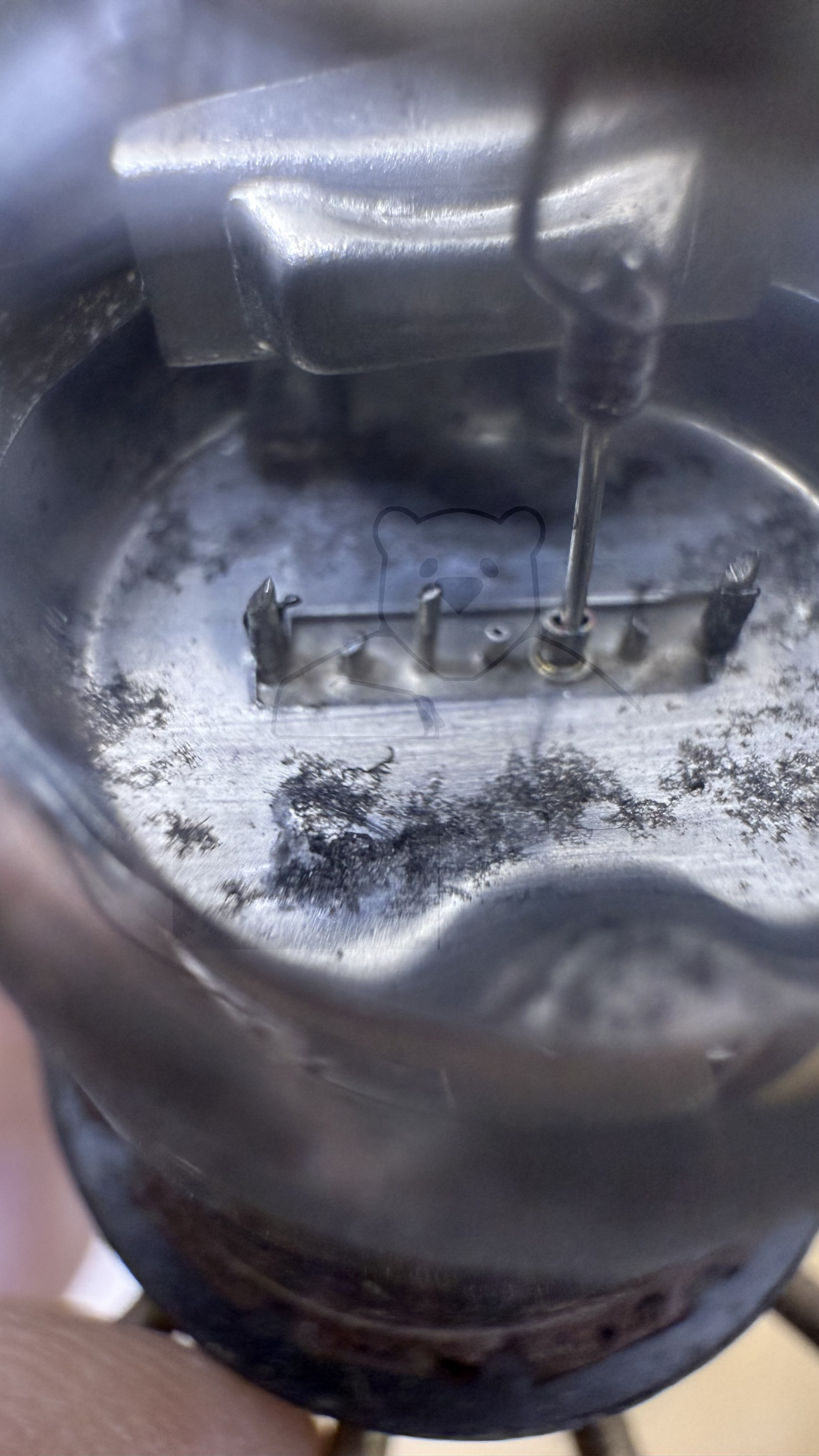

Röhre RV12P2000 #6781 Bild 5

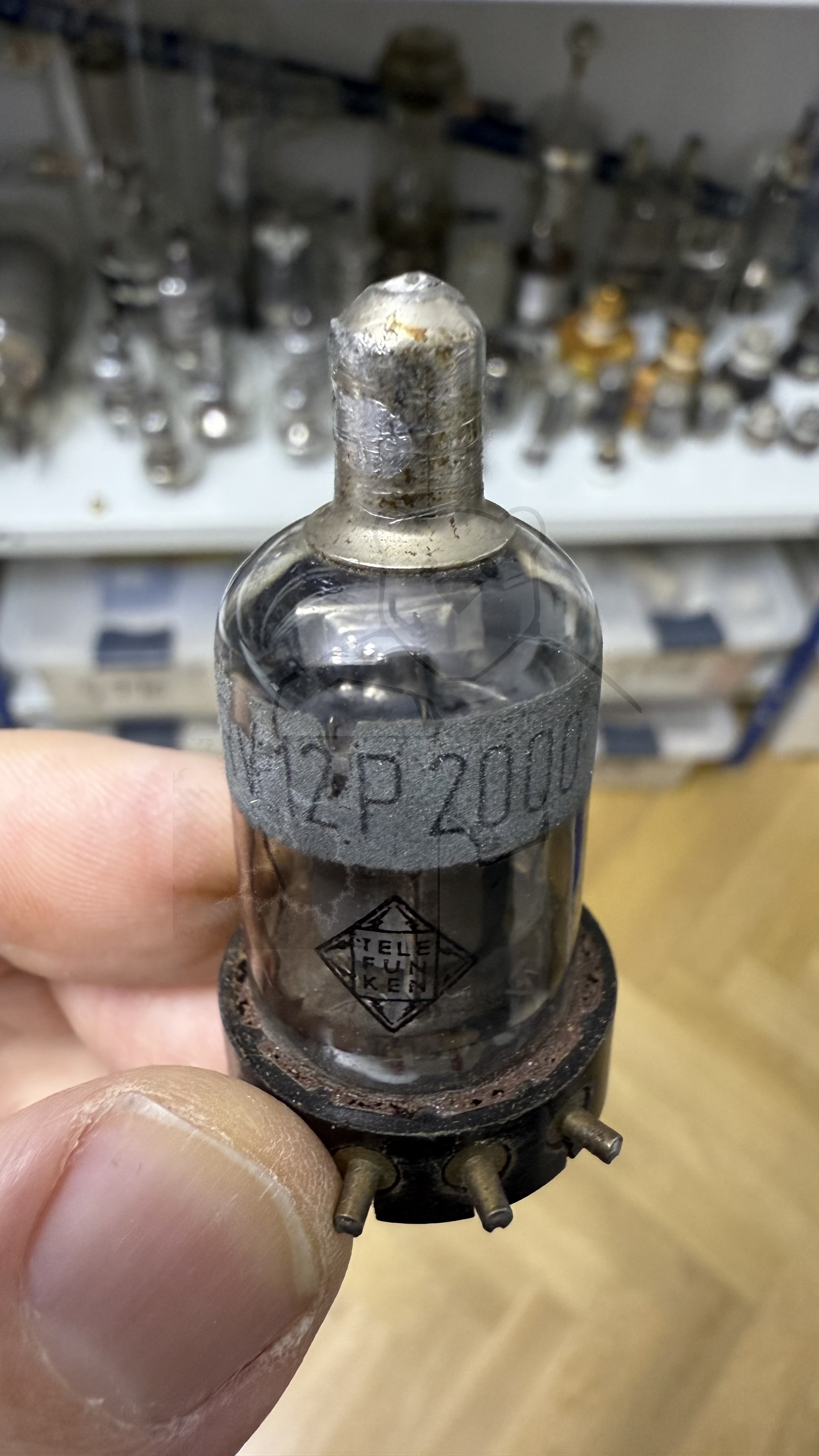

Röhre RV12P2000 #6781 Bild 6

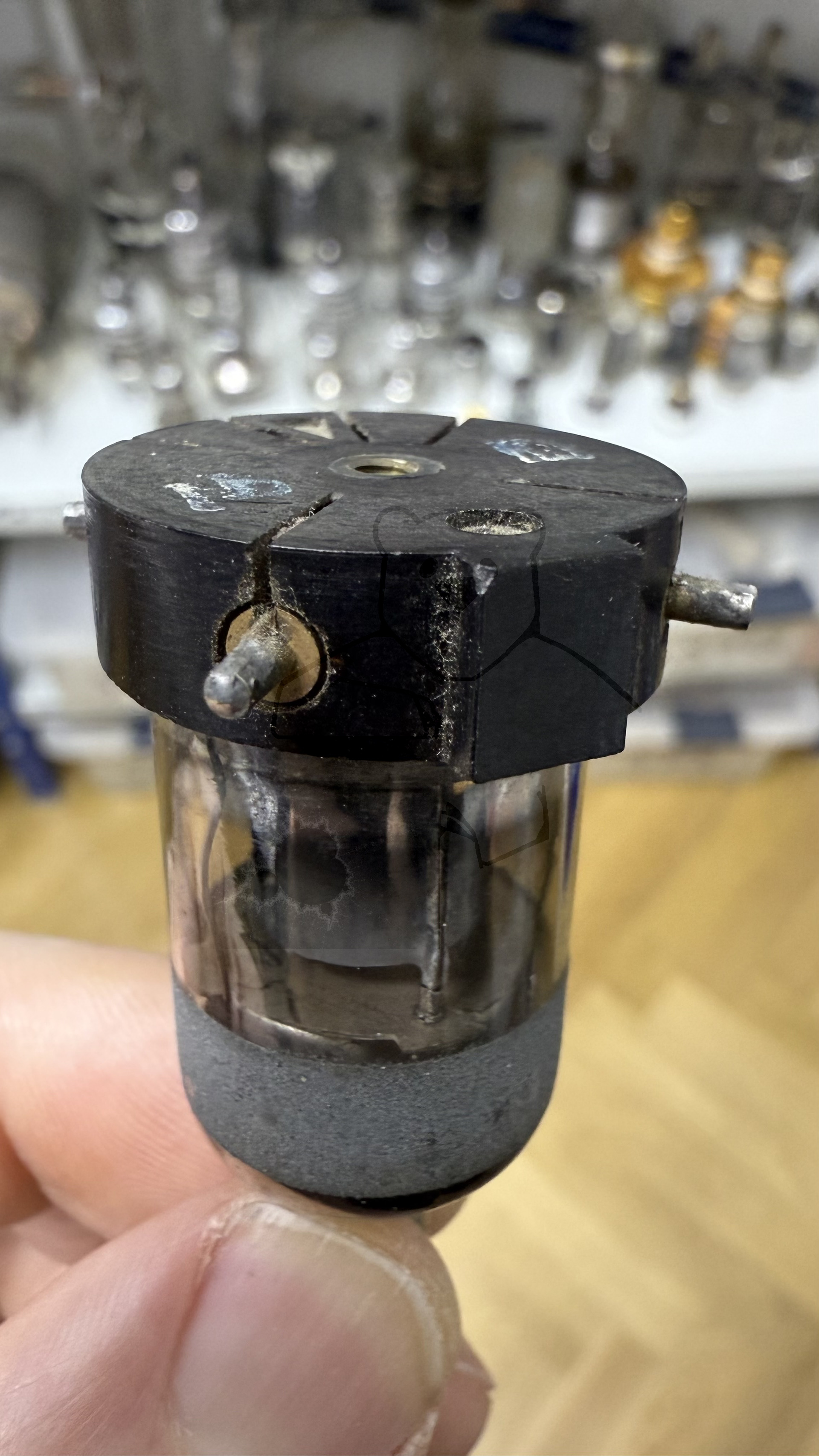

Röhre RV12P2000 #6781 Bild 7

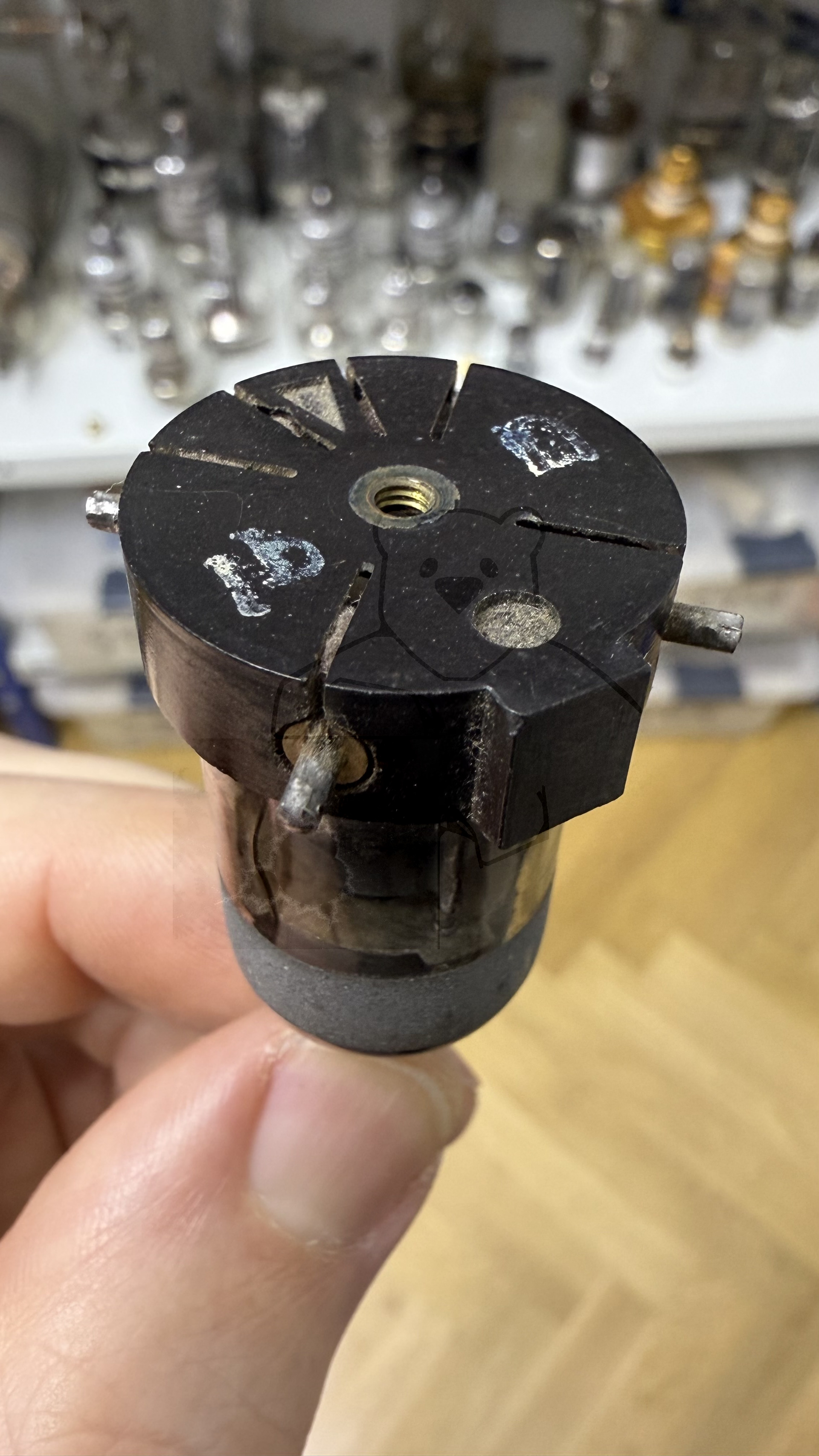

Röhre RV12P2000 #6781 Bild 8

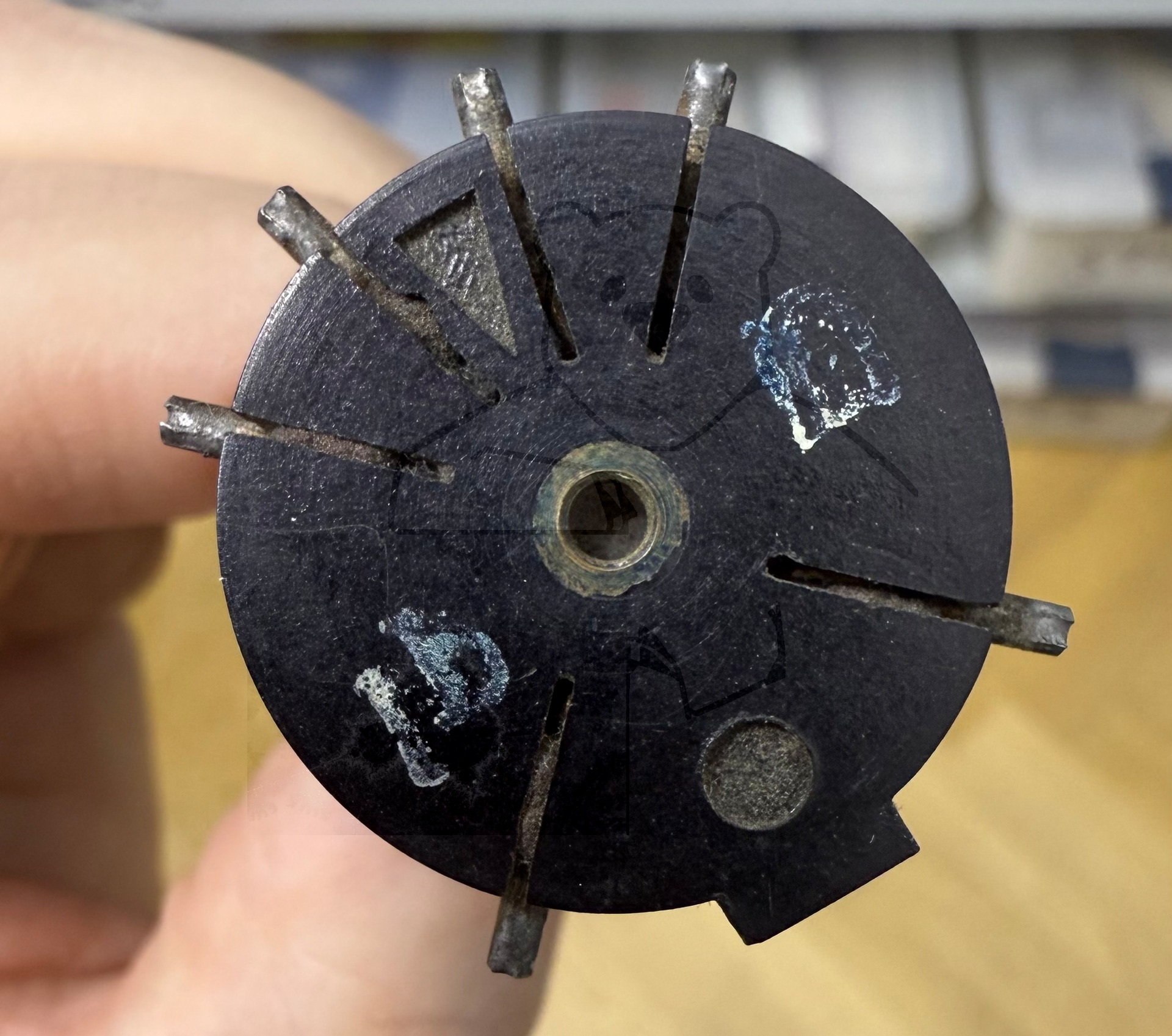

Röhre RV12P2000 #6781 Bild 9

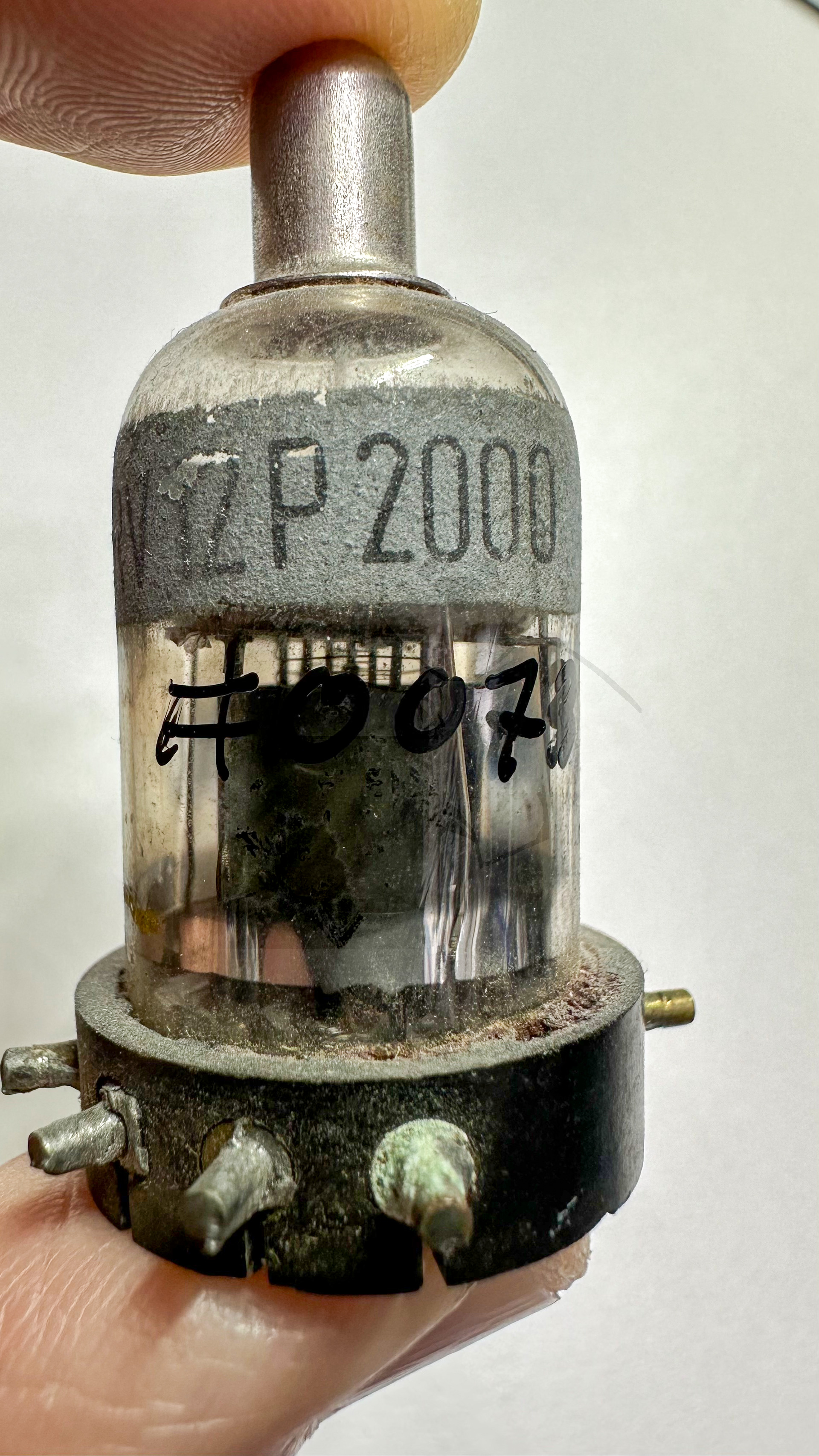

Röhre RV12P2000 #0073 Bild 1

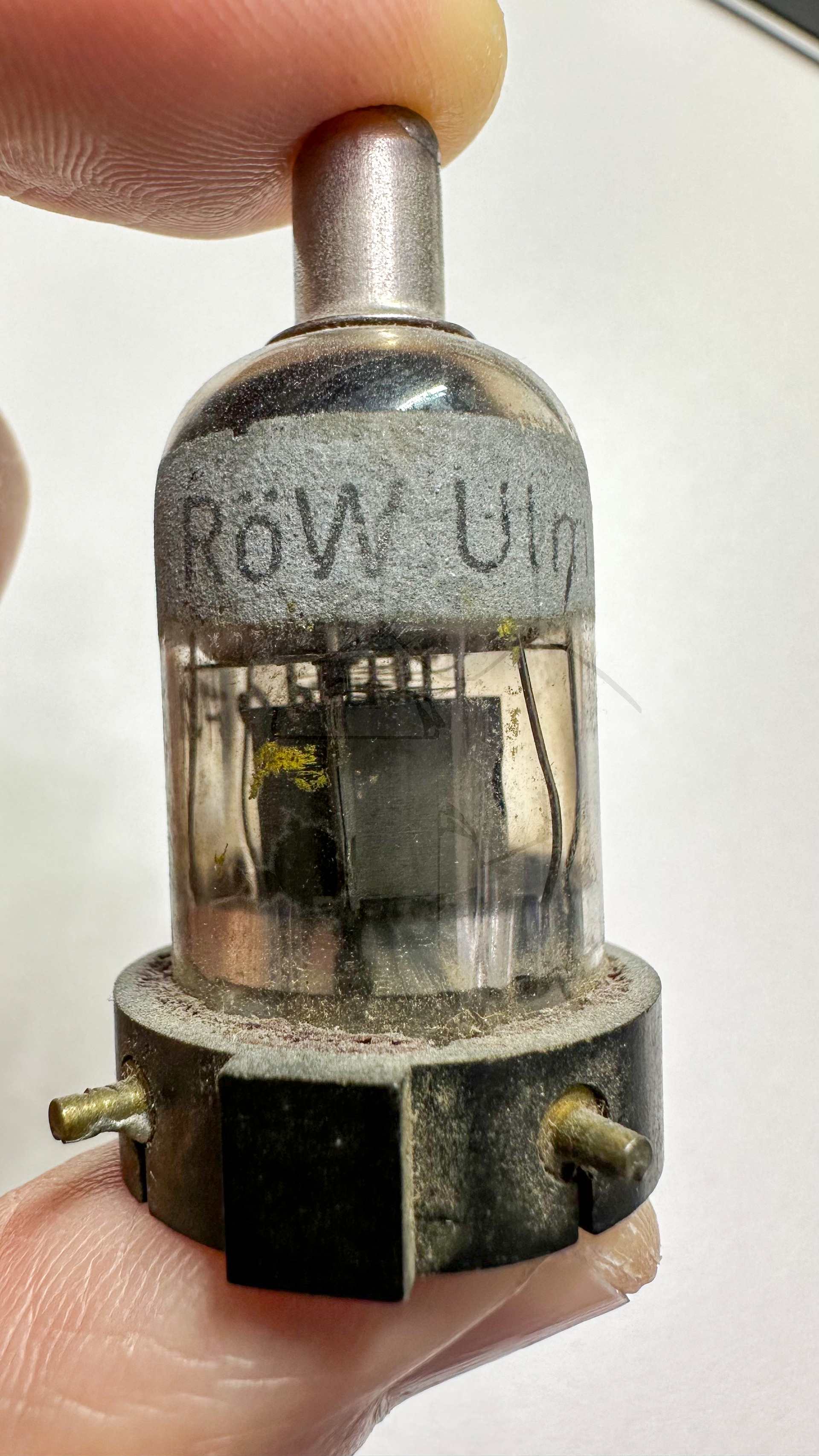

Röhre RV12P2000 #0073 Bild 2

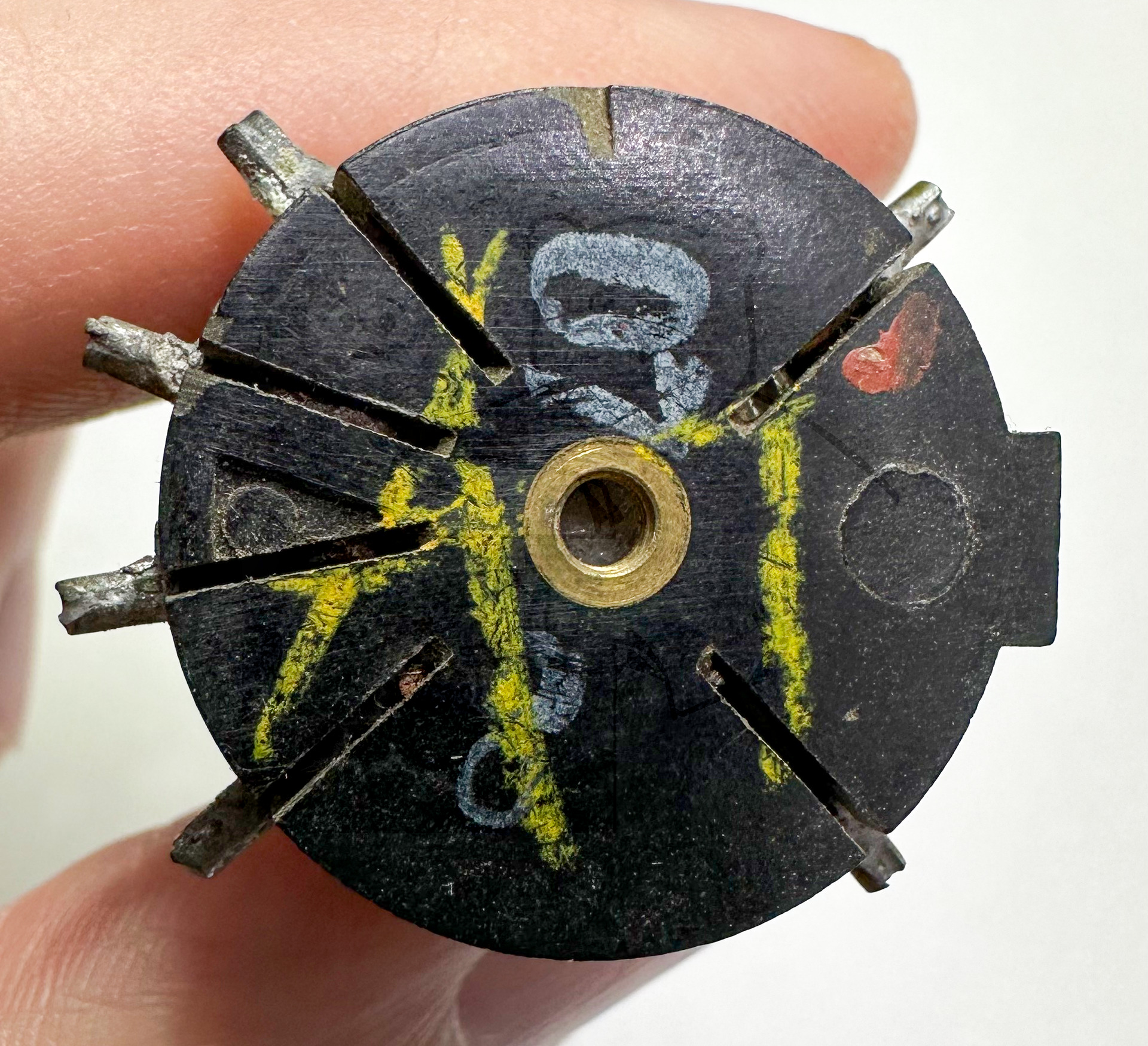

Röhre RV12P2000 #0073 Bild 3
Röhre RV12P2000 #0074 Bild 1
Röhre RV12P2000 #0074 Bild 2
Röhre RV12P2000 #0074 Bild 3

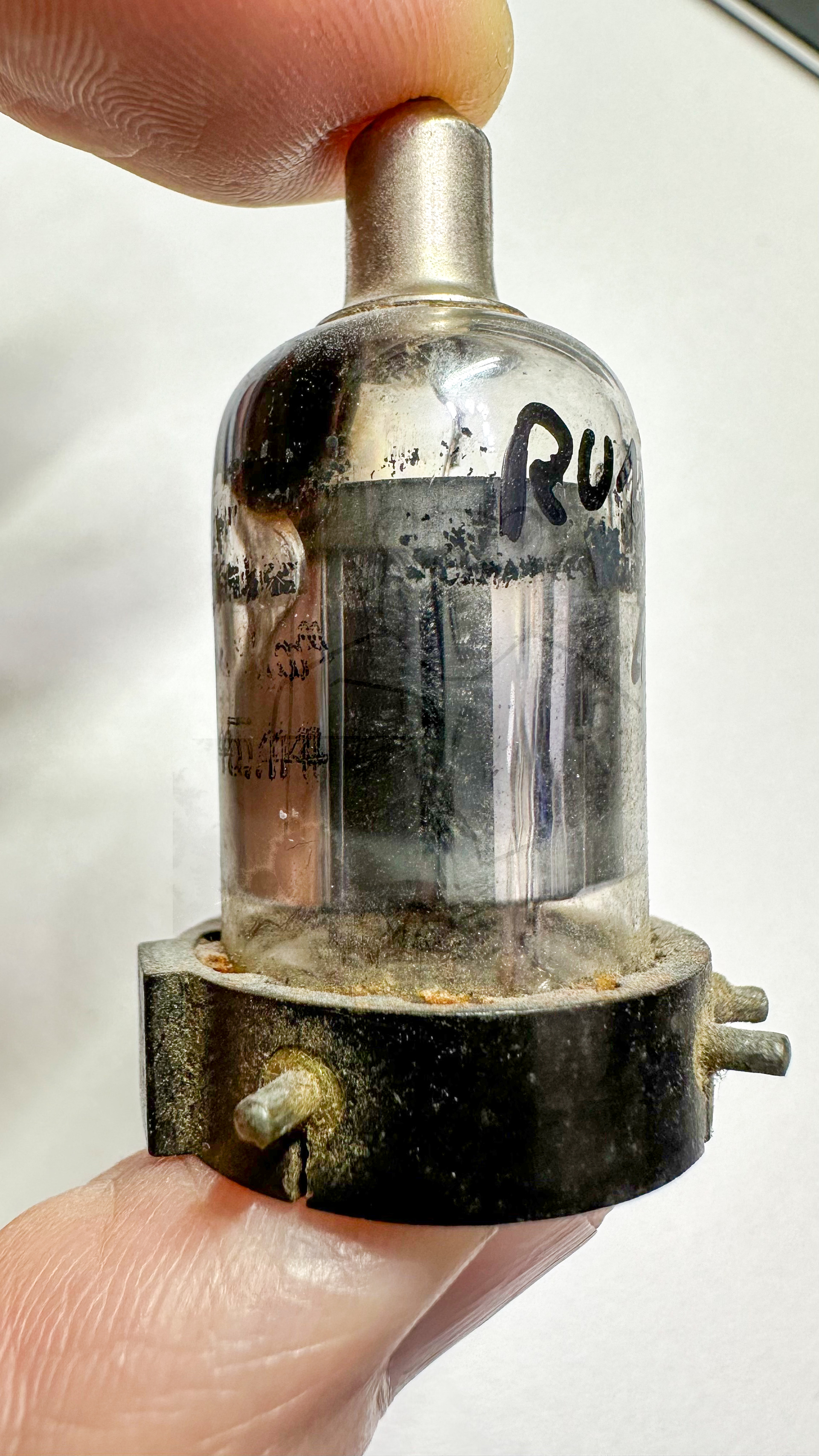

Röhre RV12P2000 #0076 Bild 1

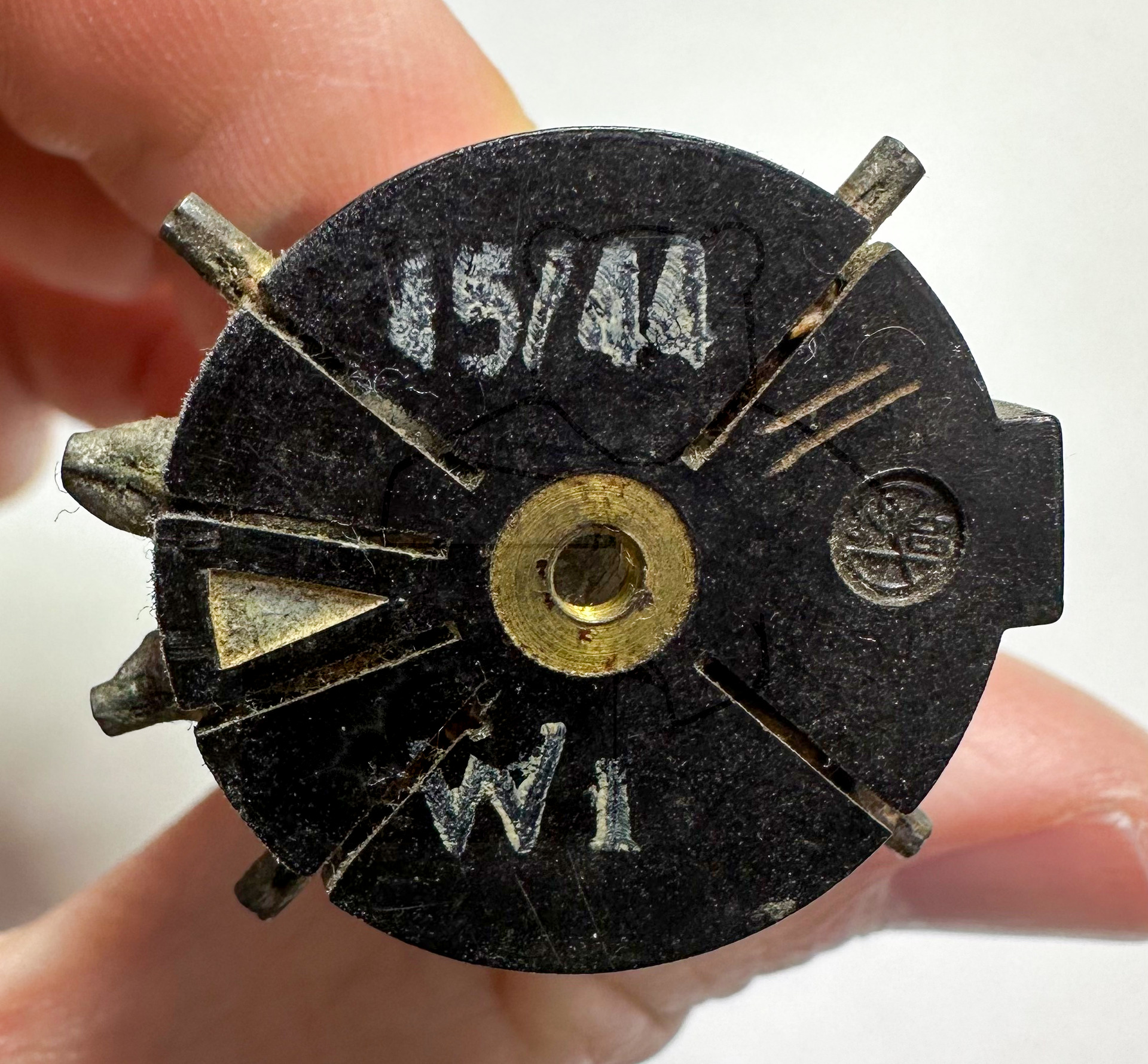

Röhre RV12P2000 #0076 Bild 2

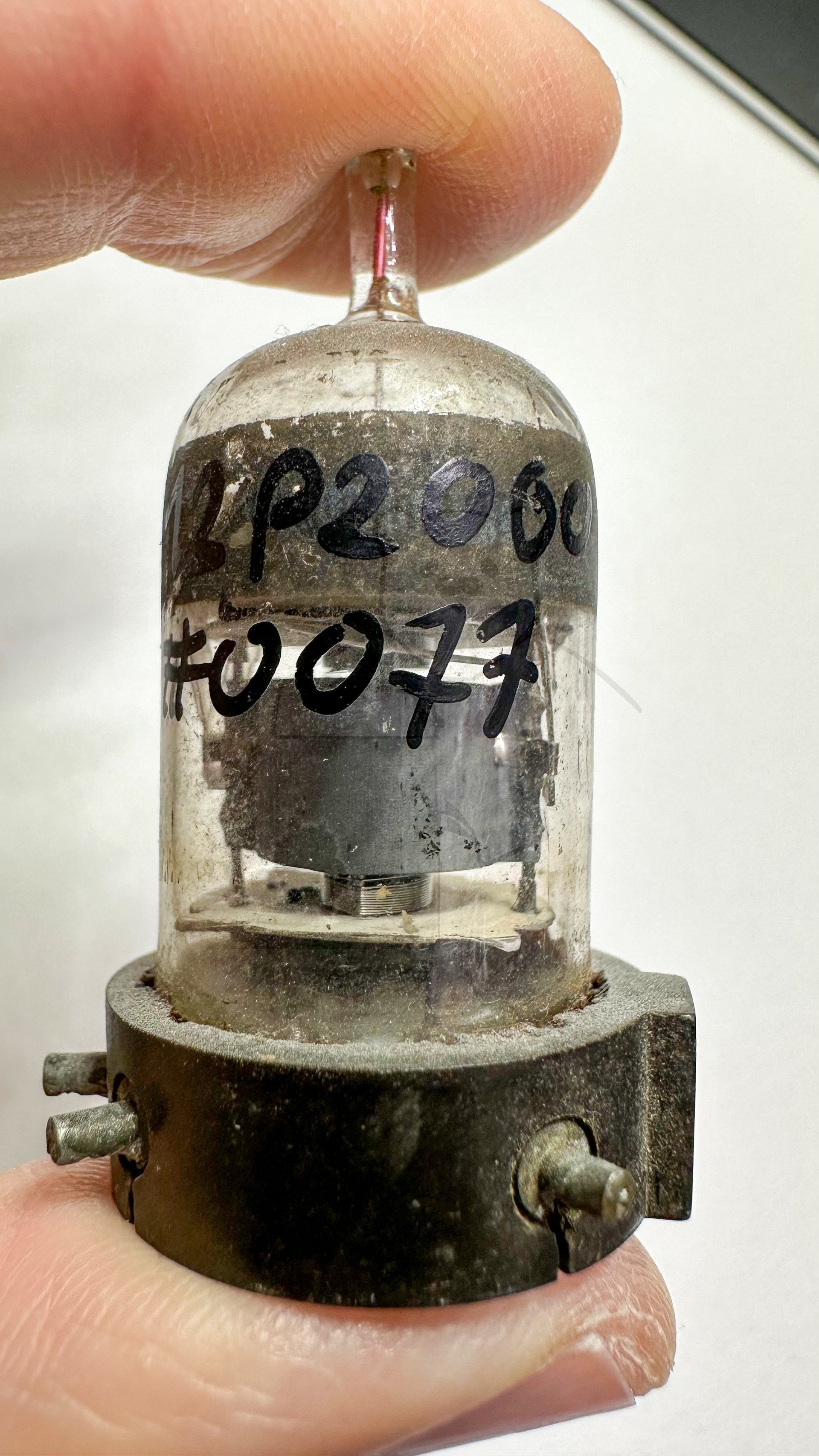

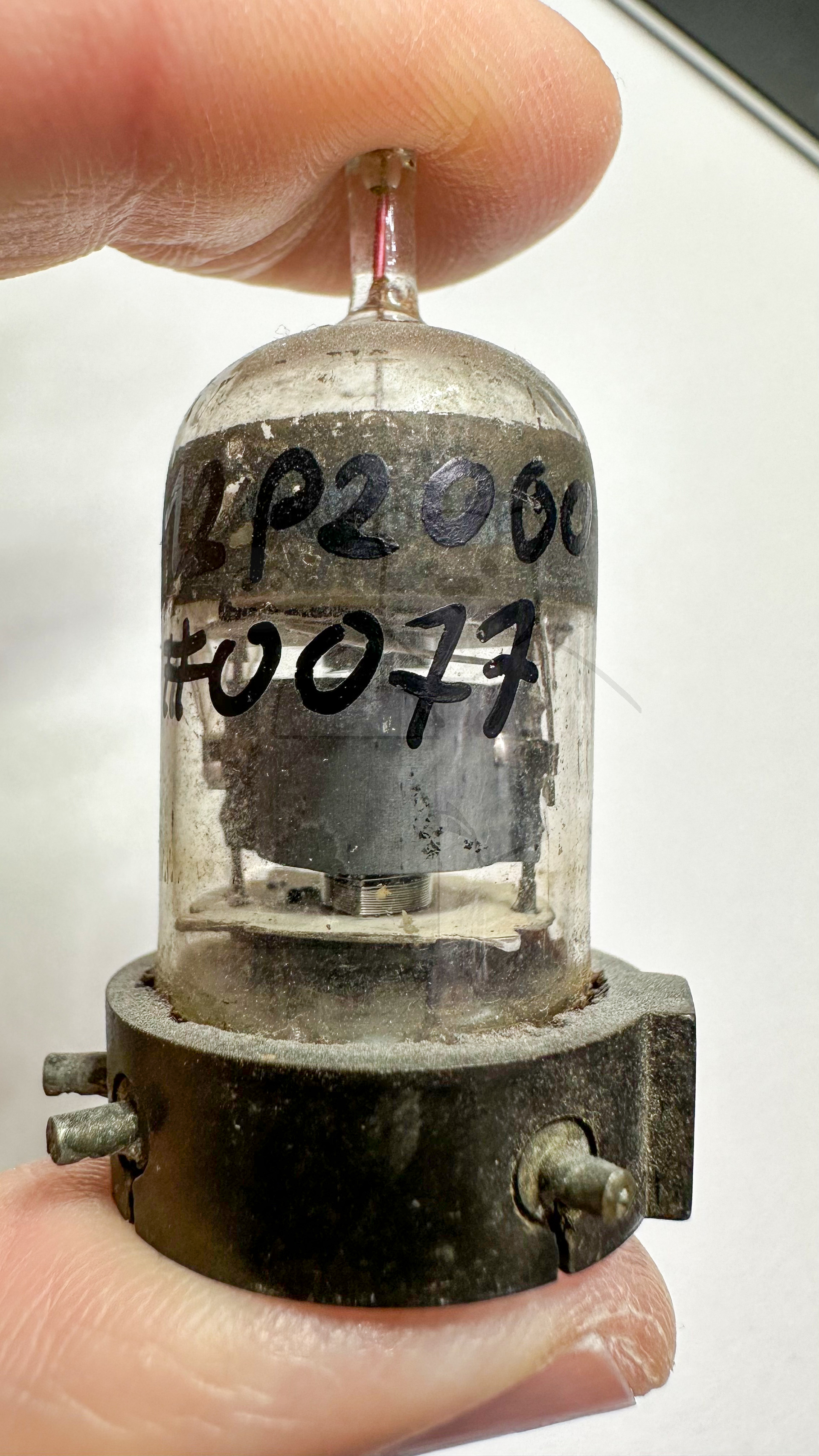

Röhre RV12P2000 #0077 Bild 1

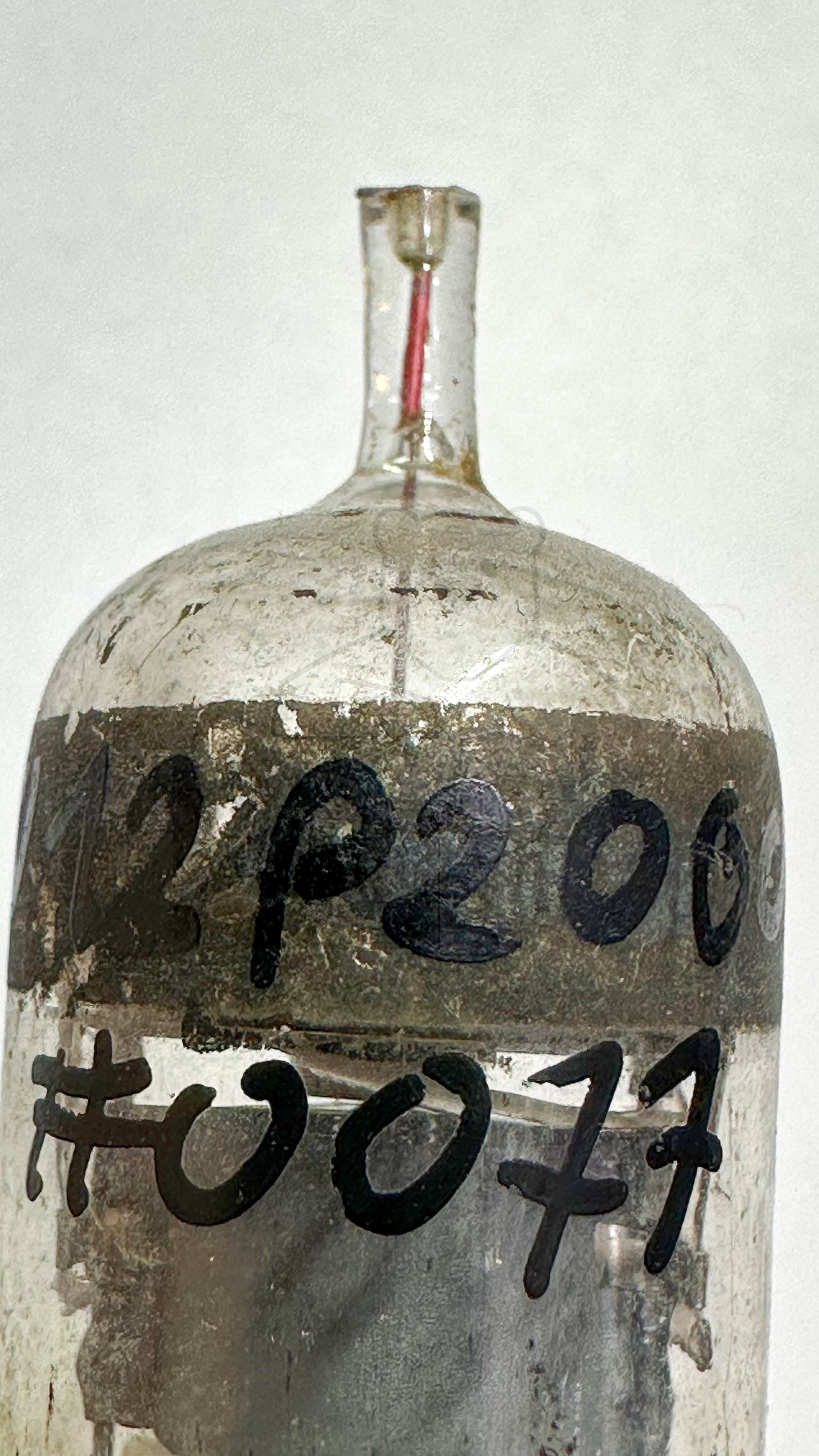

Röhre RV12P2000 #0077 Bild 2

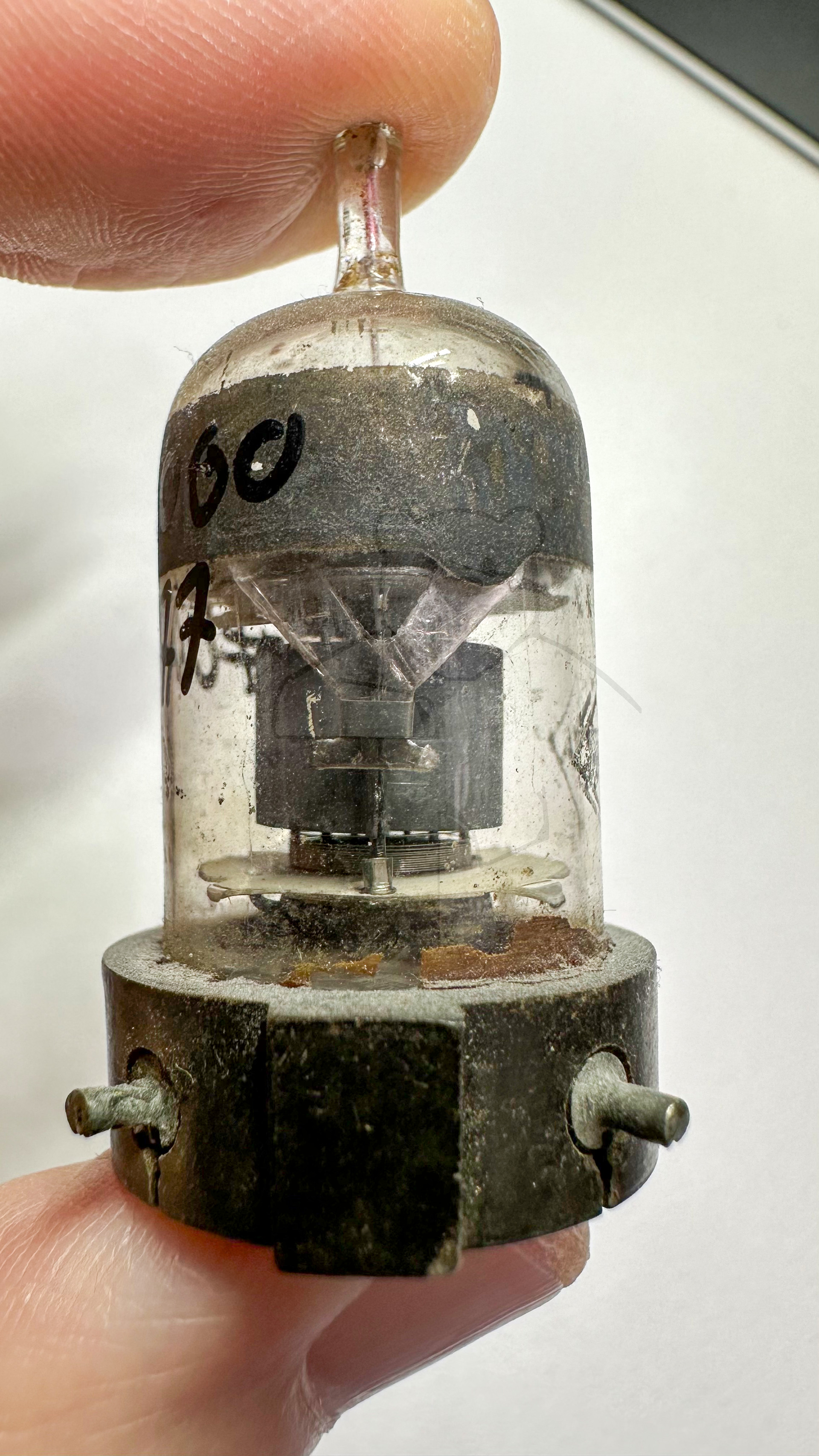

Röhre RV12P2000 #0077 Bild 3

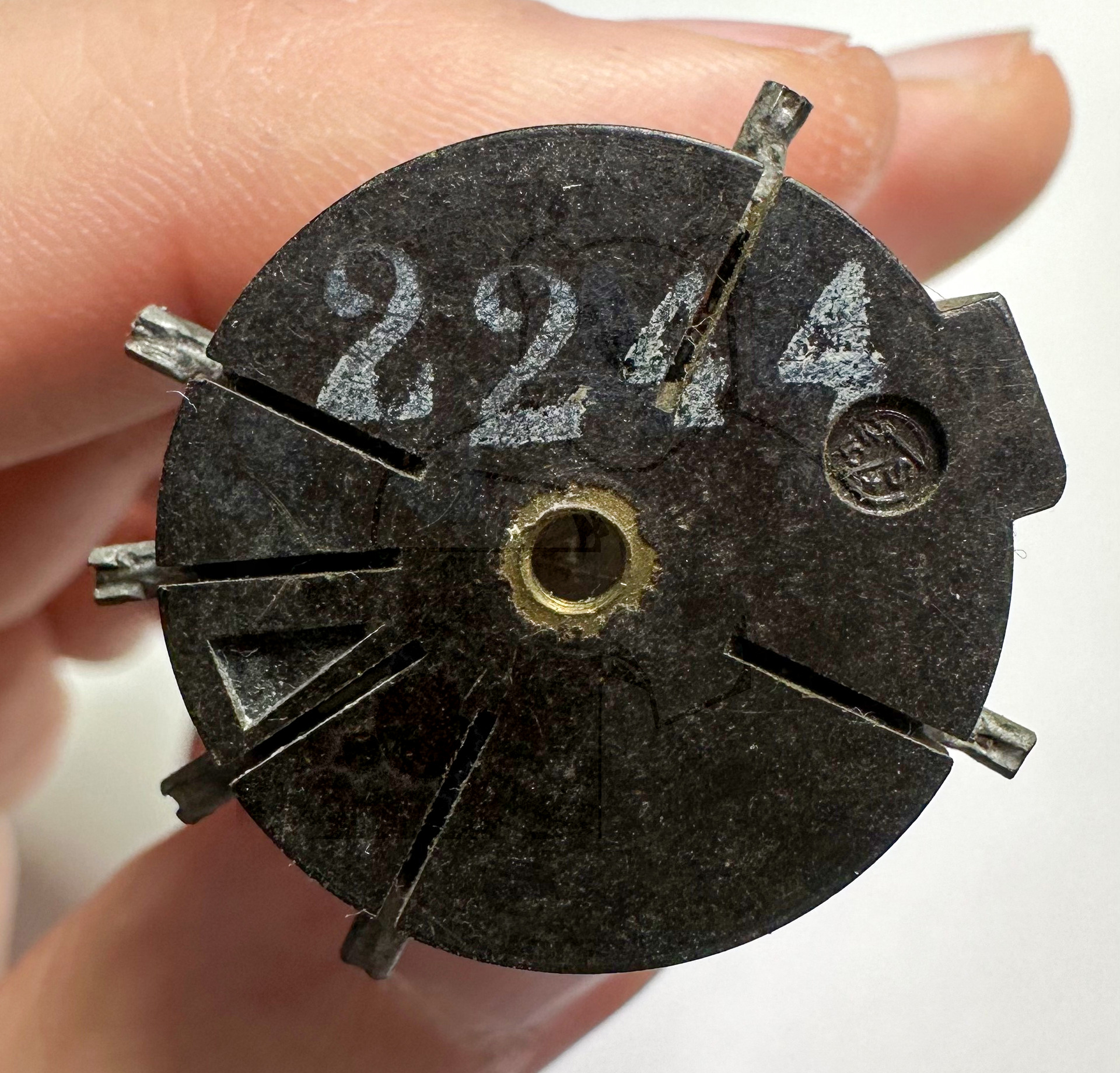

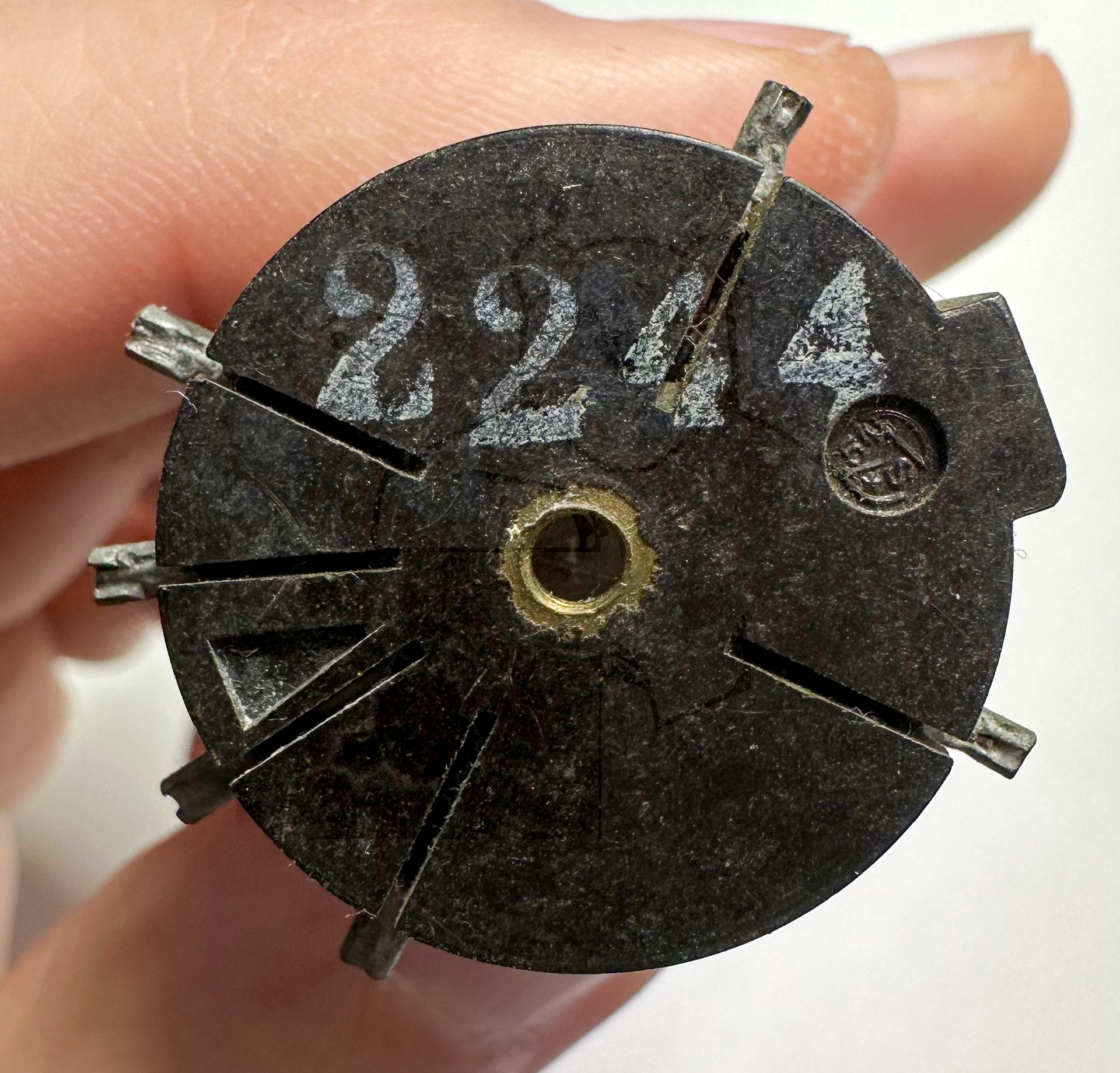

Röhre RV12P2000 #0077 Bild 4

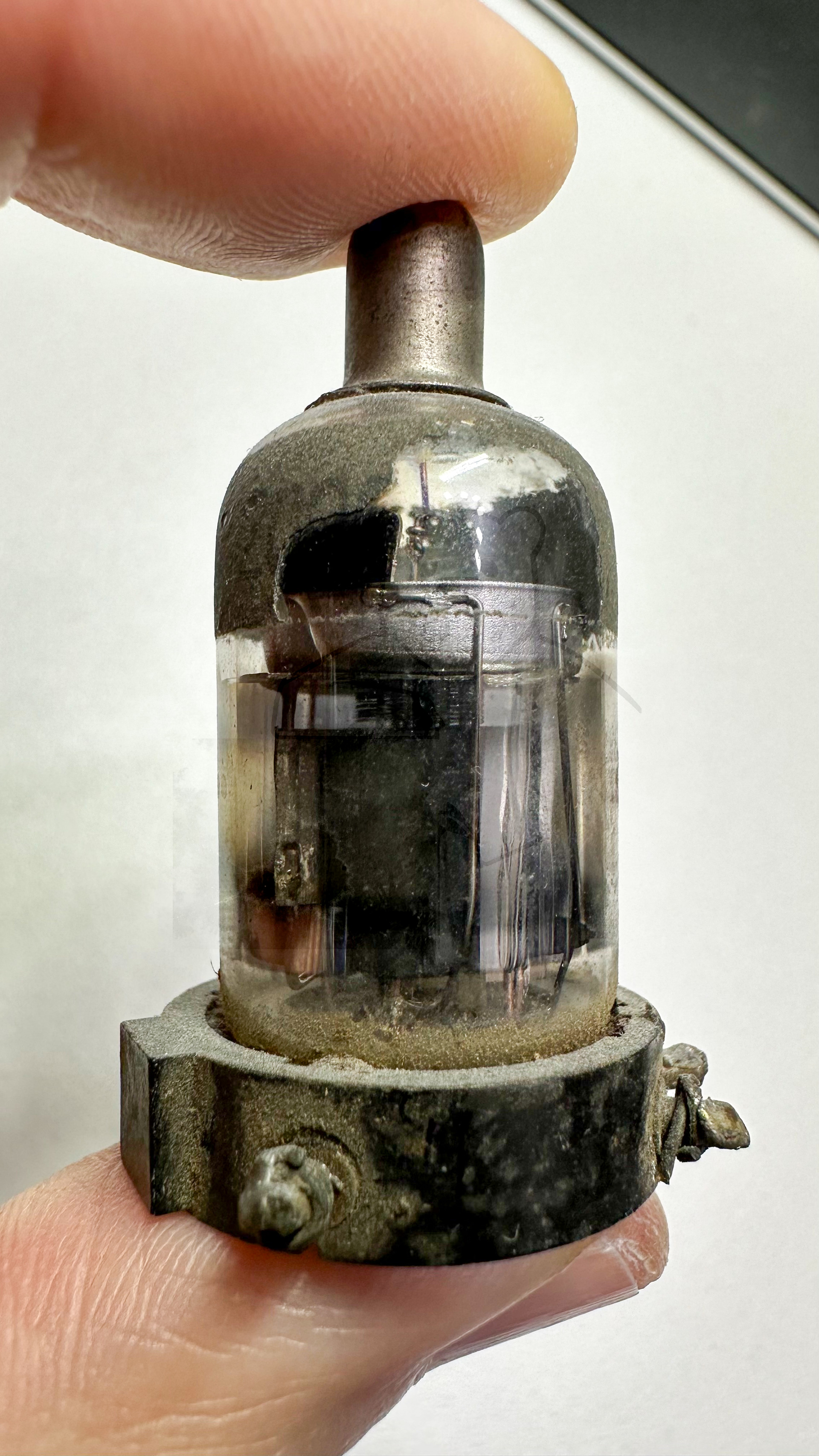

Röhre RV12P2000 #4643 Bild 1

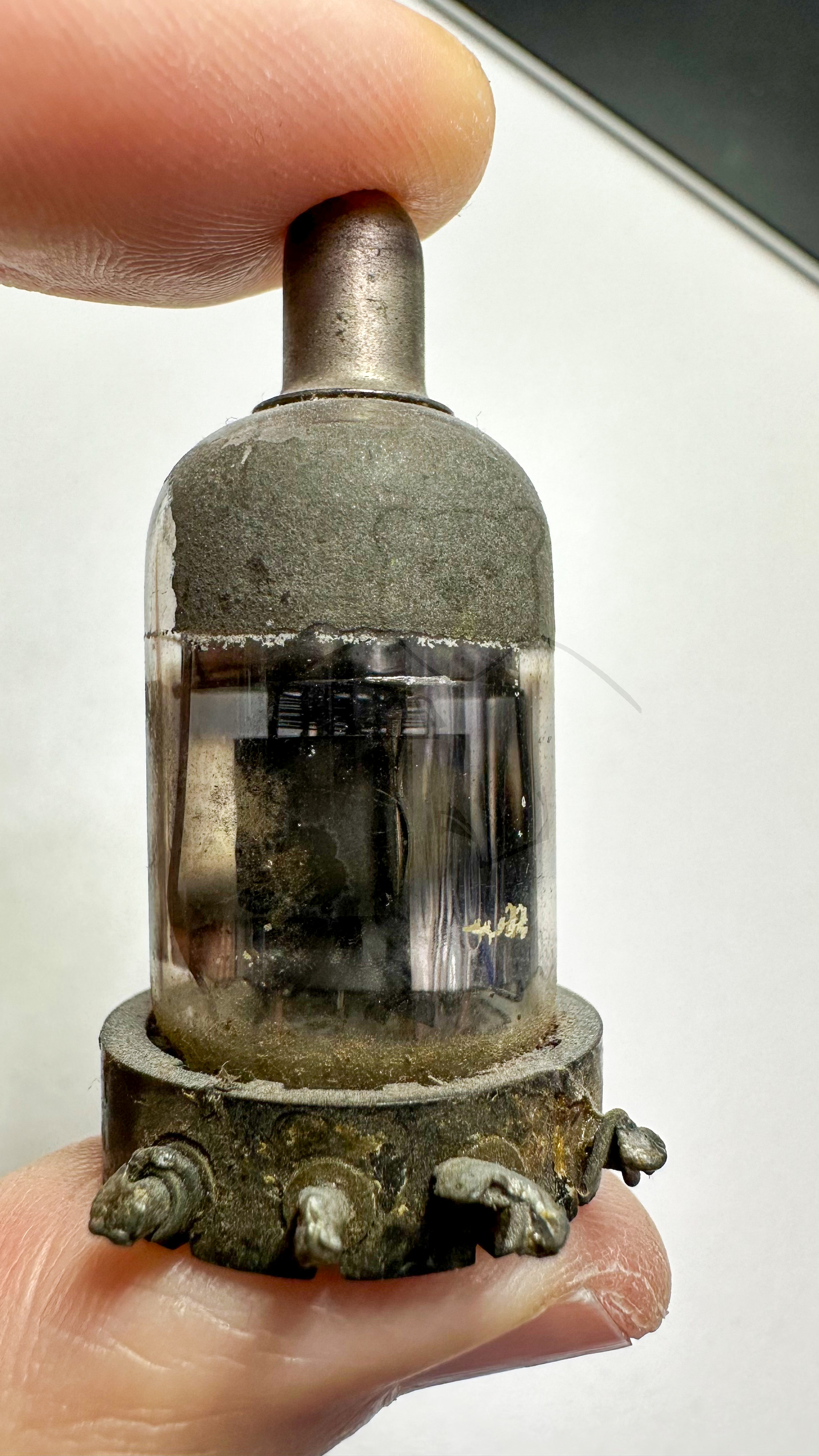

Röhre RV12P2000 #4643 Bild 2

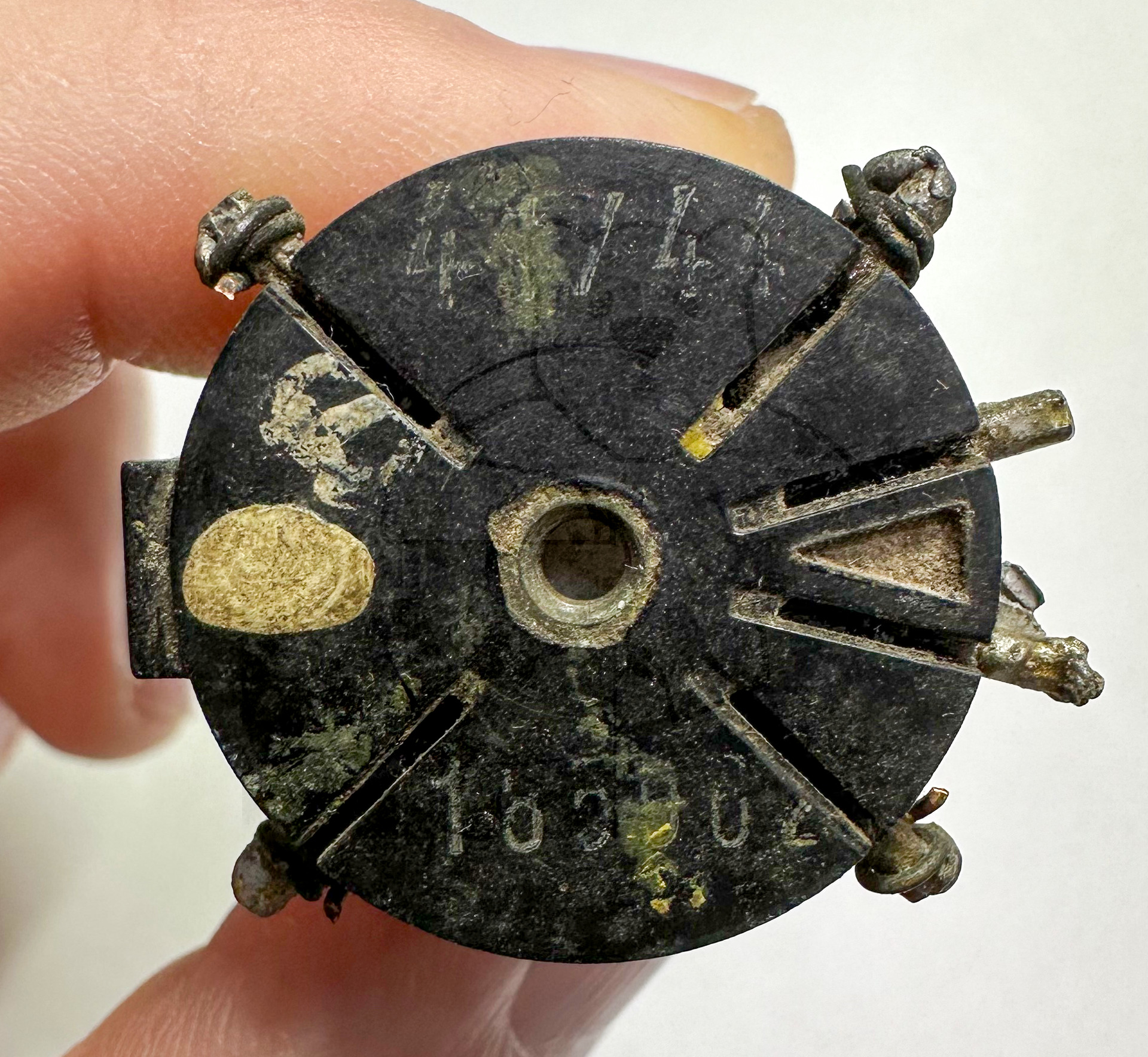

Röhre RV12P2000 #4643 Bild 3
Röhre RV12P2000 #6603 Bild 1

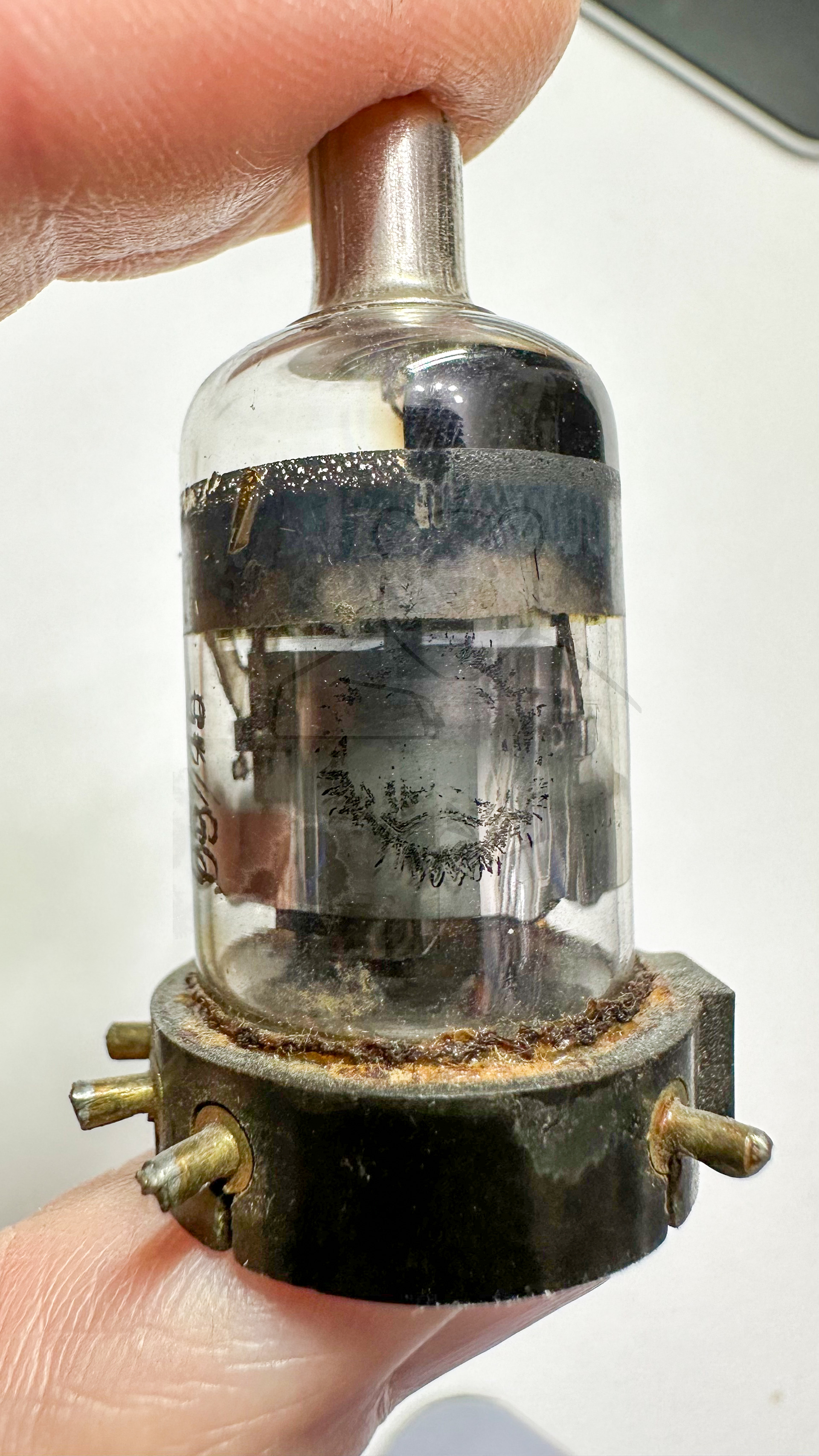

Röhre RV12P2000 #6603 Bild 2
Röhre RV12P2000 #6603 Bild 3
Röhre RV12P2000 #6782 Bild 1
Röhre RV12P2000 #6782 Bild 2

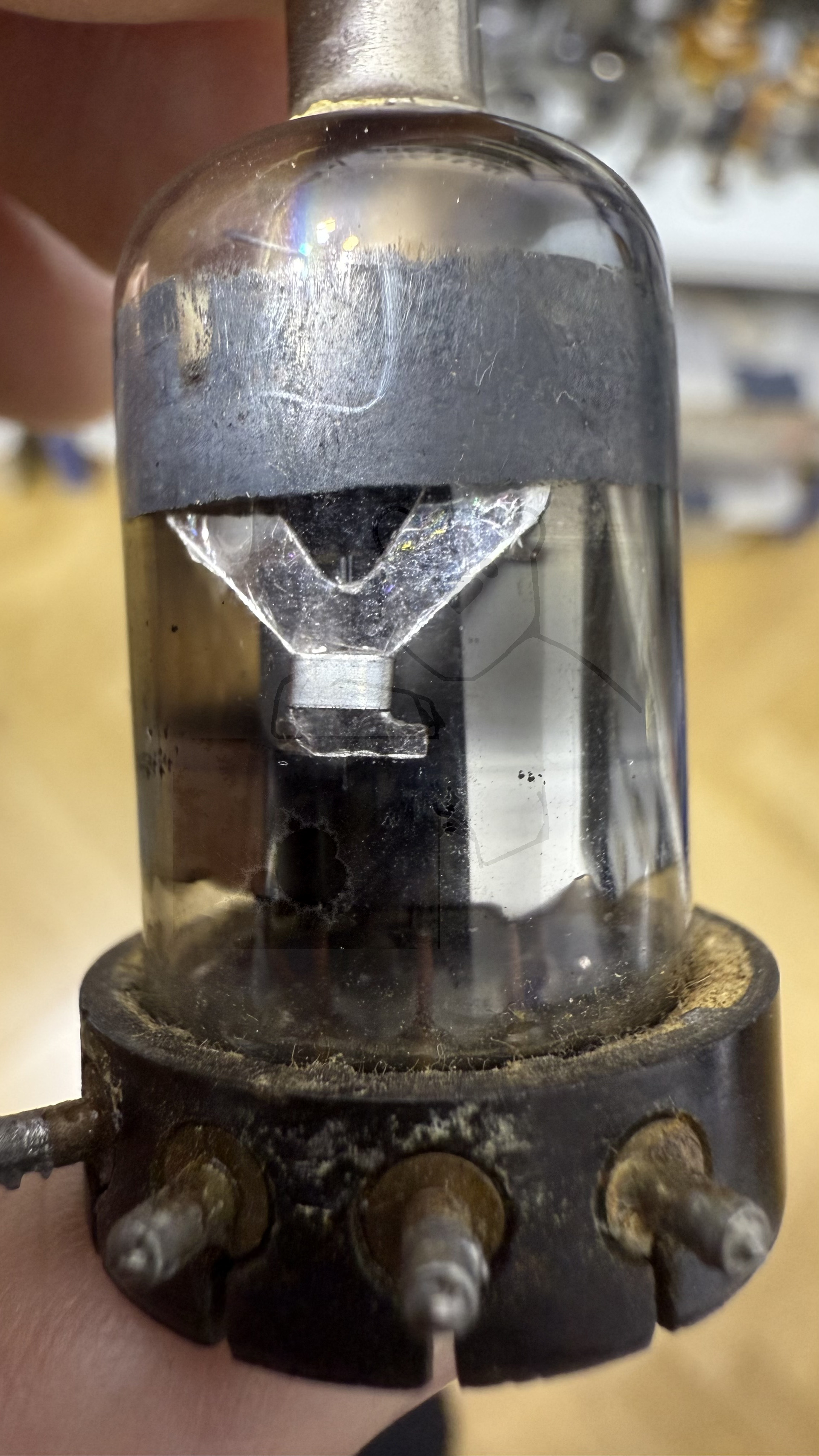

Röhre RV12P2000 #6782 Bild 3

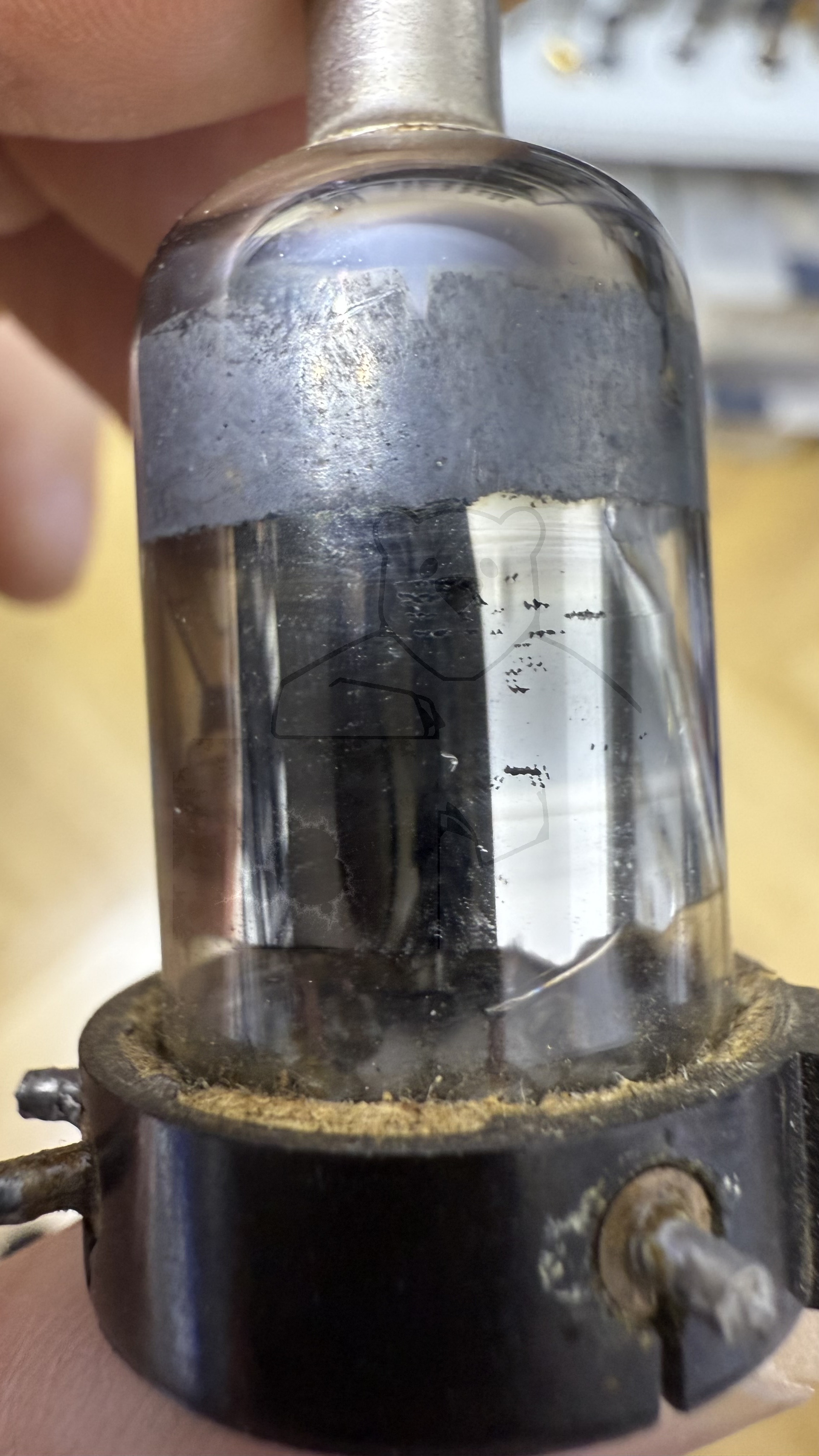

Röhre RV12P2000 #6782 Bild 4

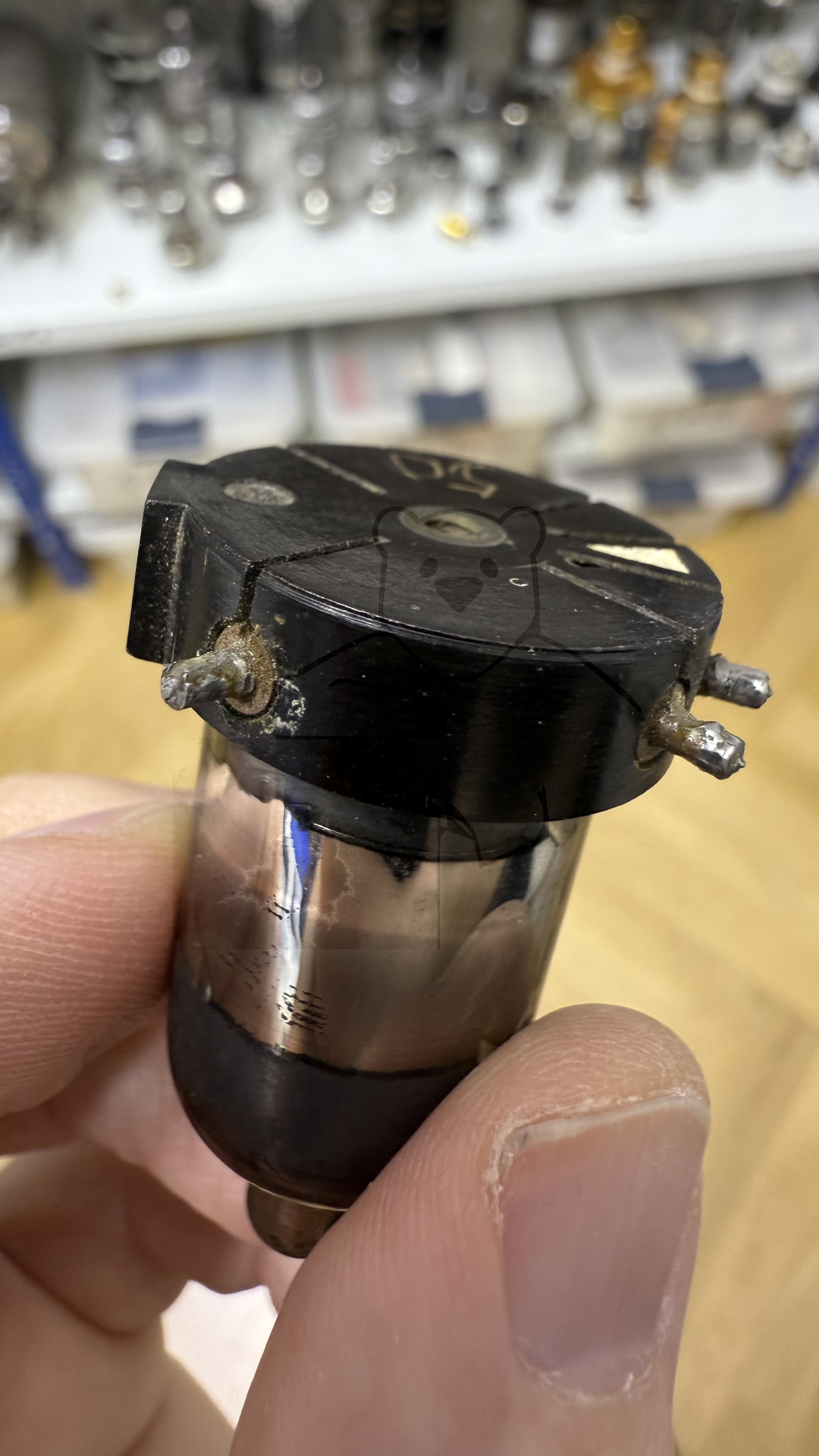

Röhre RV12P2000 #6782 Bild 5

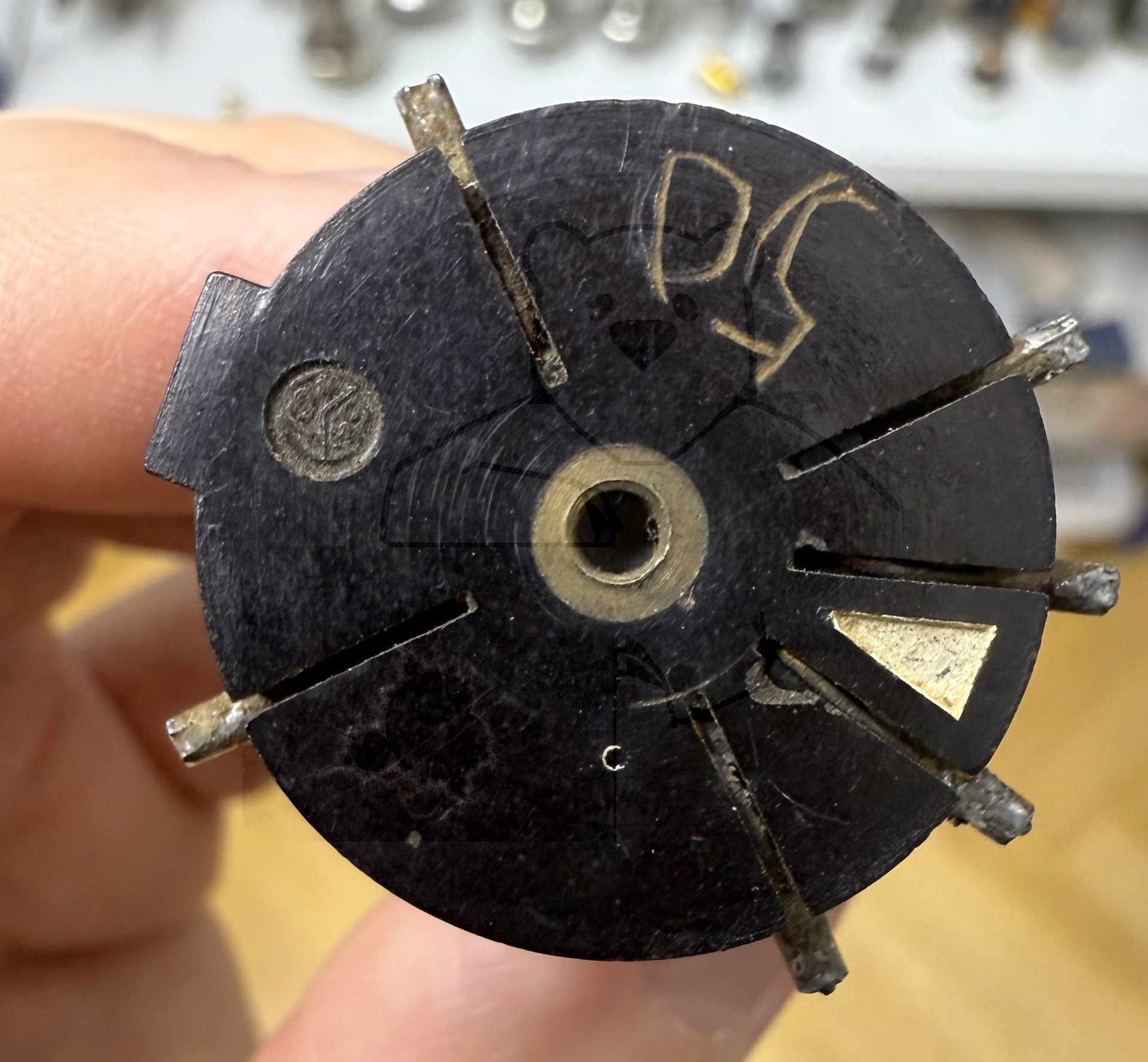

Röhre RV12P2000 #6782 Bild 6
🔎 Alle Röhren vom Typ RV12P2000 in der Sammlung
- → RV12P2000 Inventar: 00073 Hersteller: → Telefunken, Roehrenwerk Ulm
- → RV12P2000 Inventar: 00074 Hersteller: → Unbekannter Hersteller
- → RV12P2000 Inventar: 00076 Hersteller: → Unbekannter Hersteller
- → RV12P2000 Inventar: 00077 Hersteller: → Opta
- → RV12P2000 Inventar: 04636 Hersteller: → Telefunken, Roehrenwerk Ulm
- → RV12P2000 Inventar: 04643 Hersteller: → Telefunken
- → RV12P2000 Inventar: 06603 Hersteller: → Valvo
- → RV12P2000 Inventar: 06781 Hersteller: → Telefunken
- → RV12P2000 Inventar: 06782 Hersteller: → Unbekannter Hersteller
