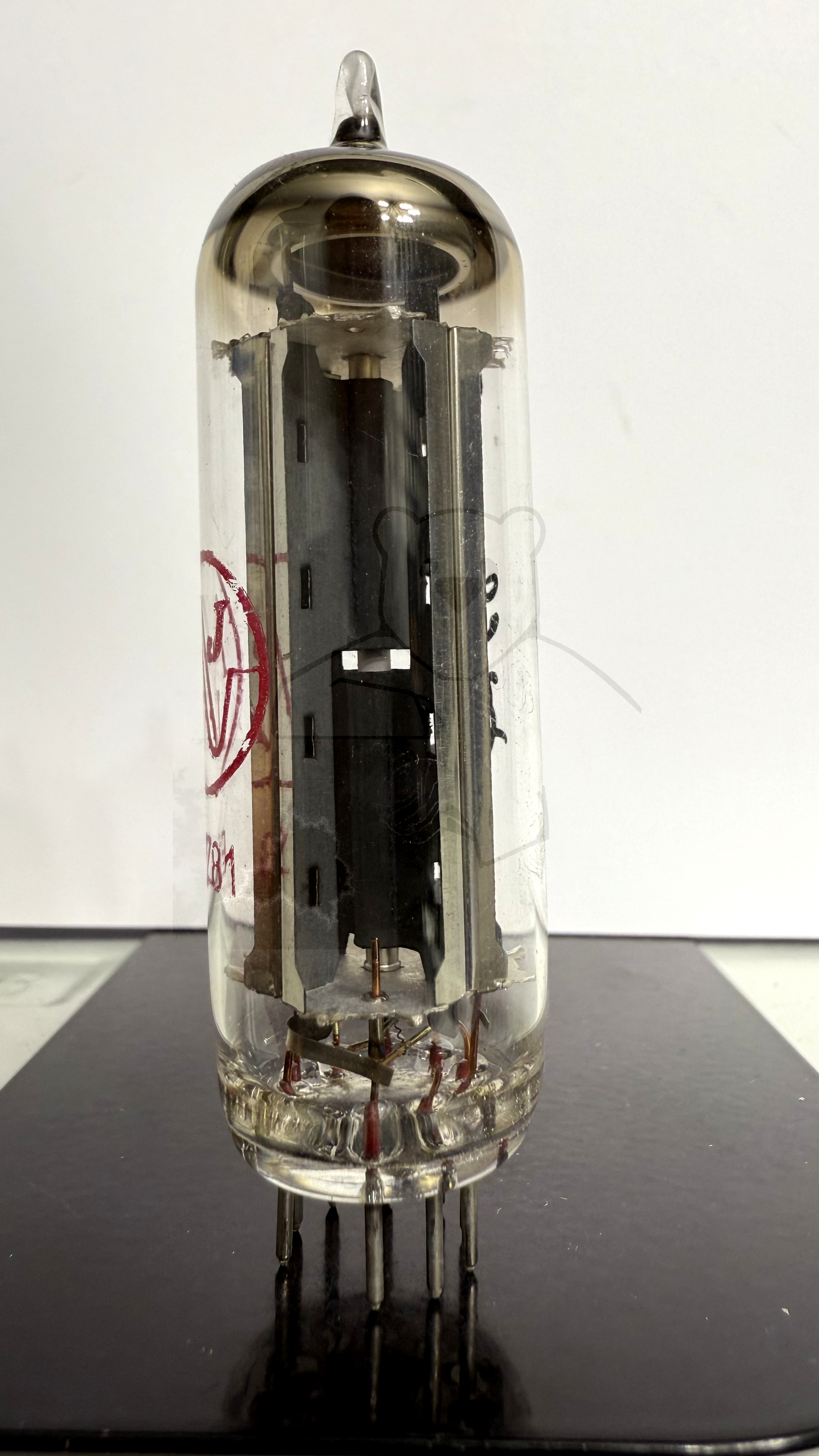

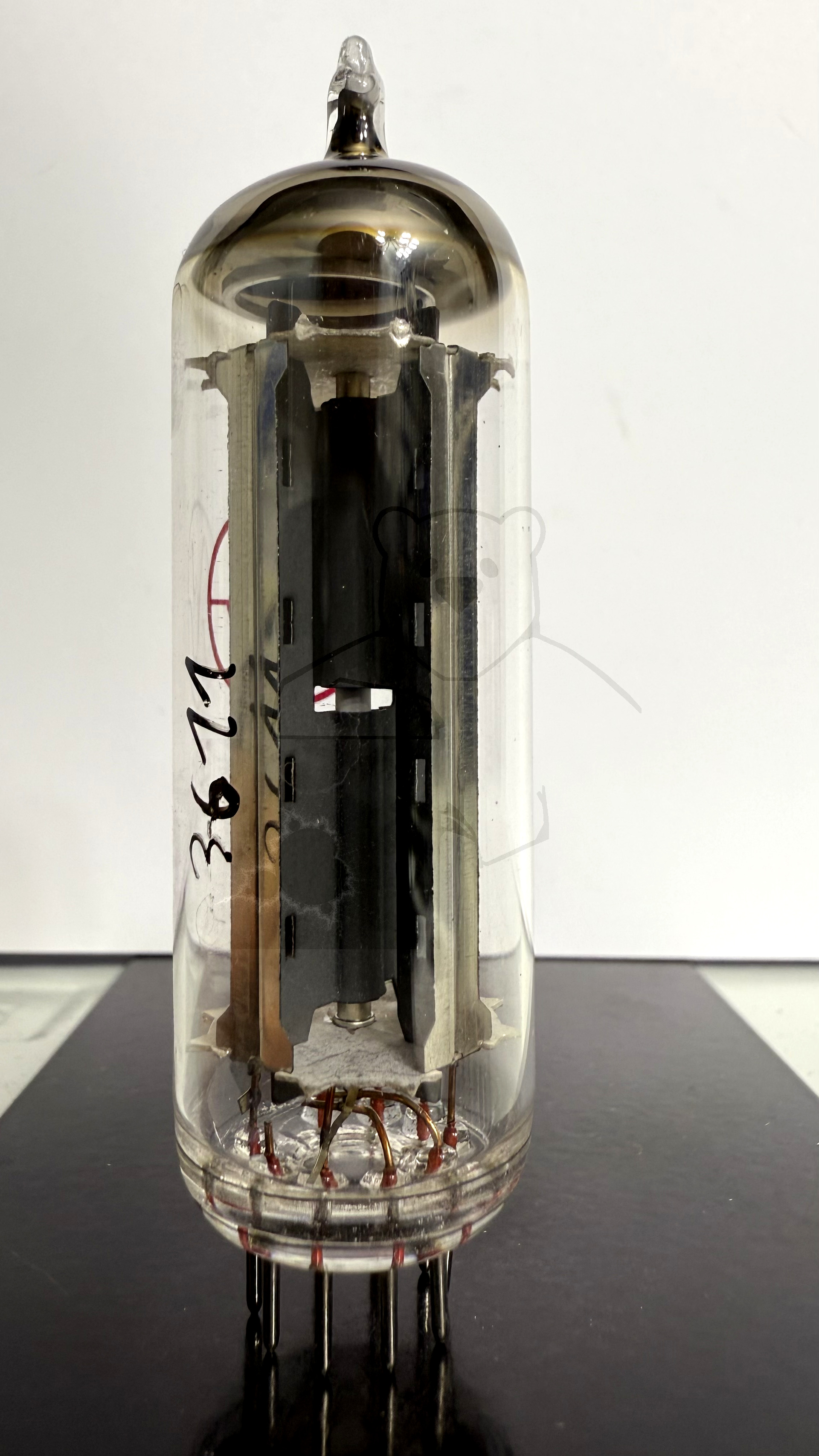

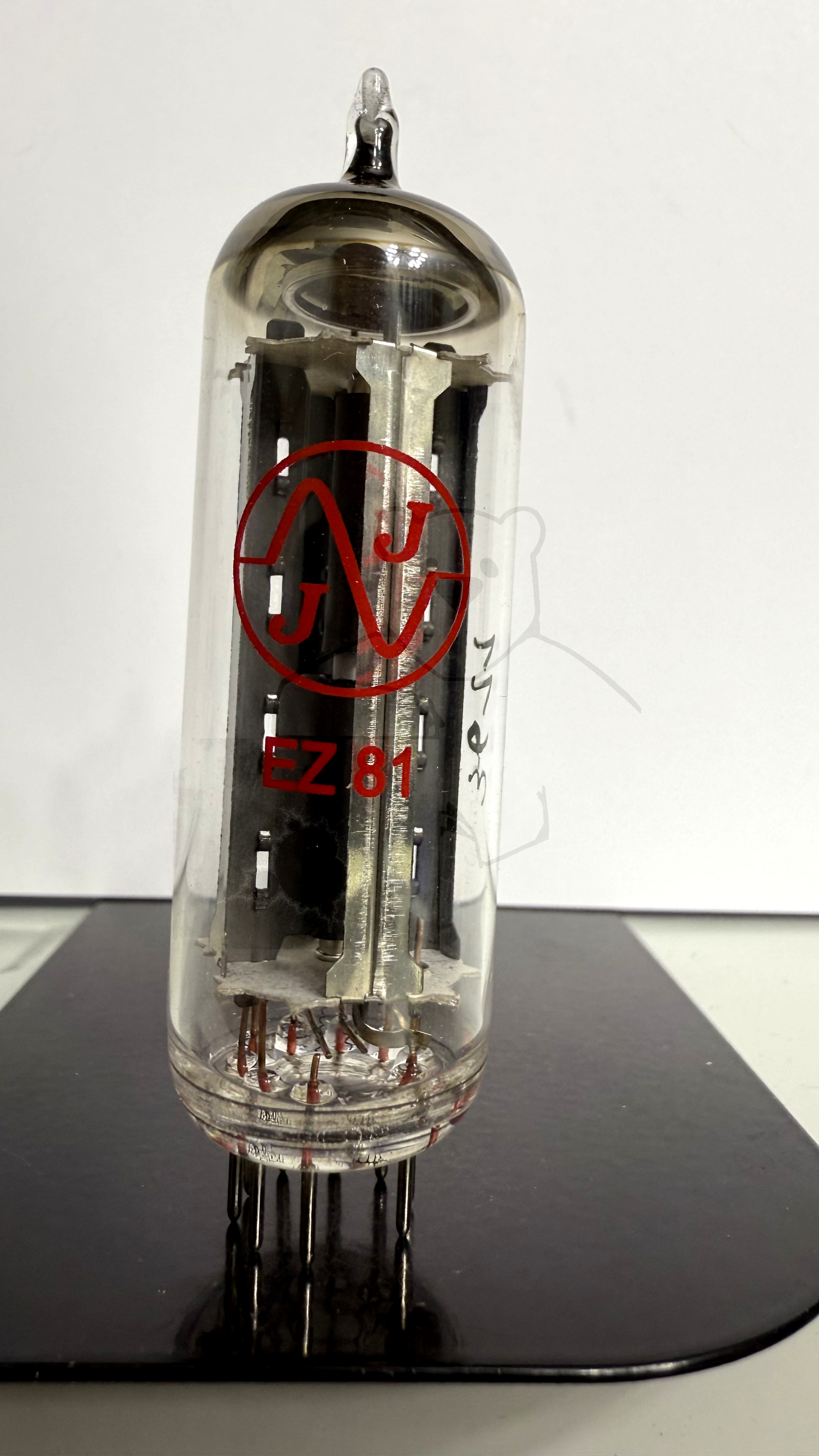

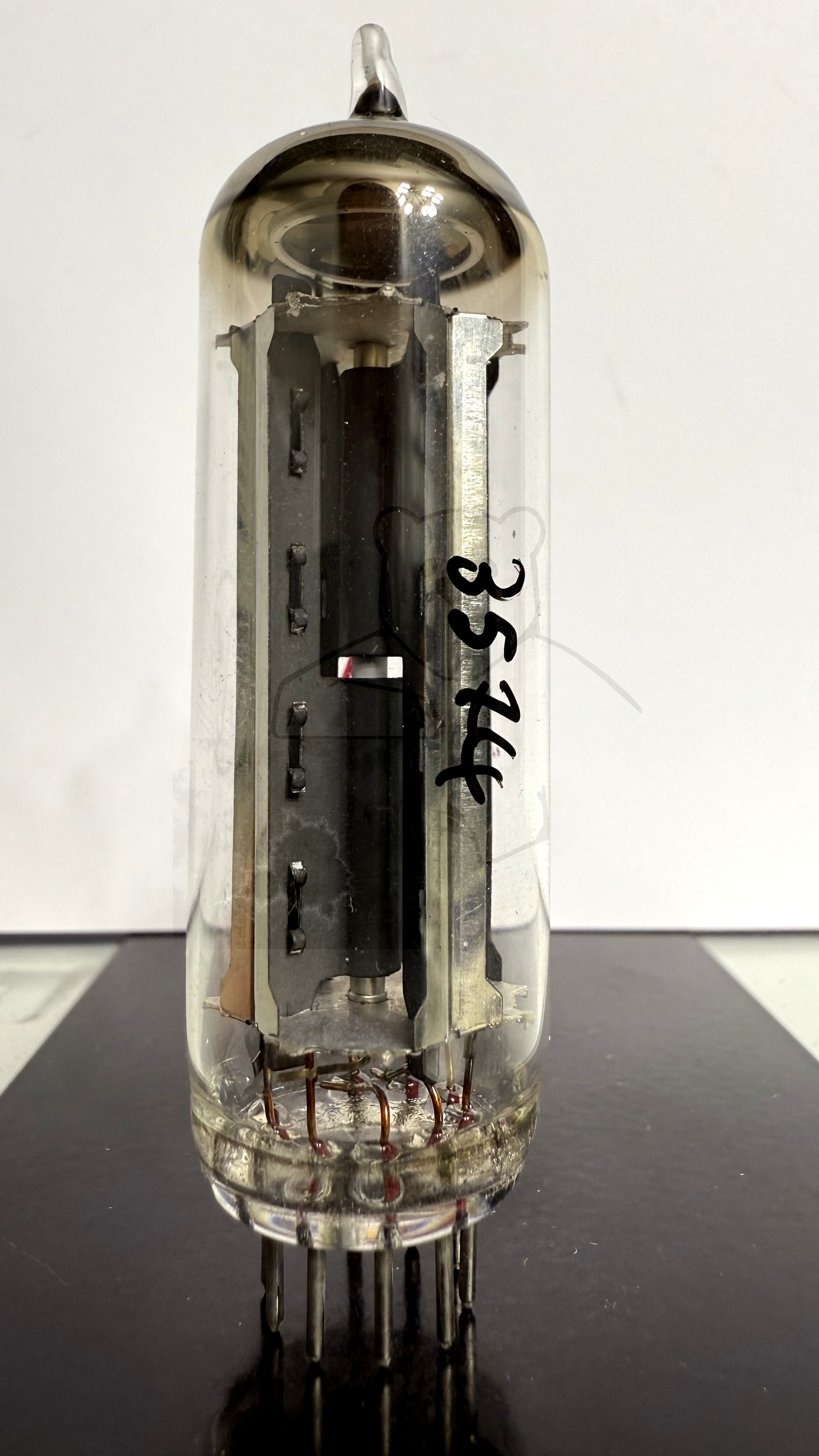

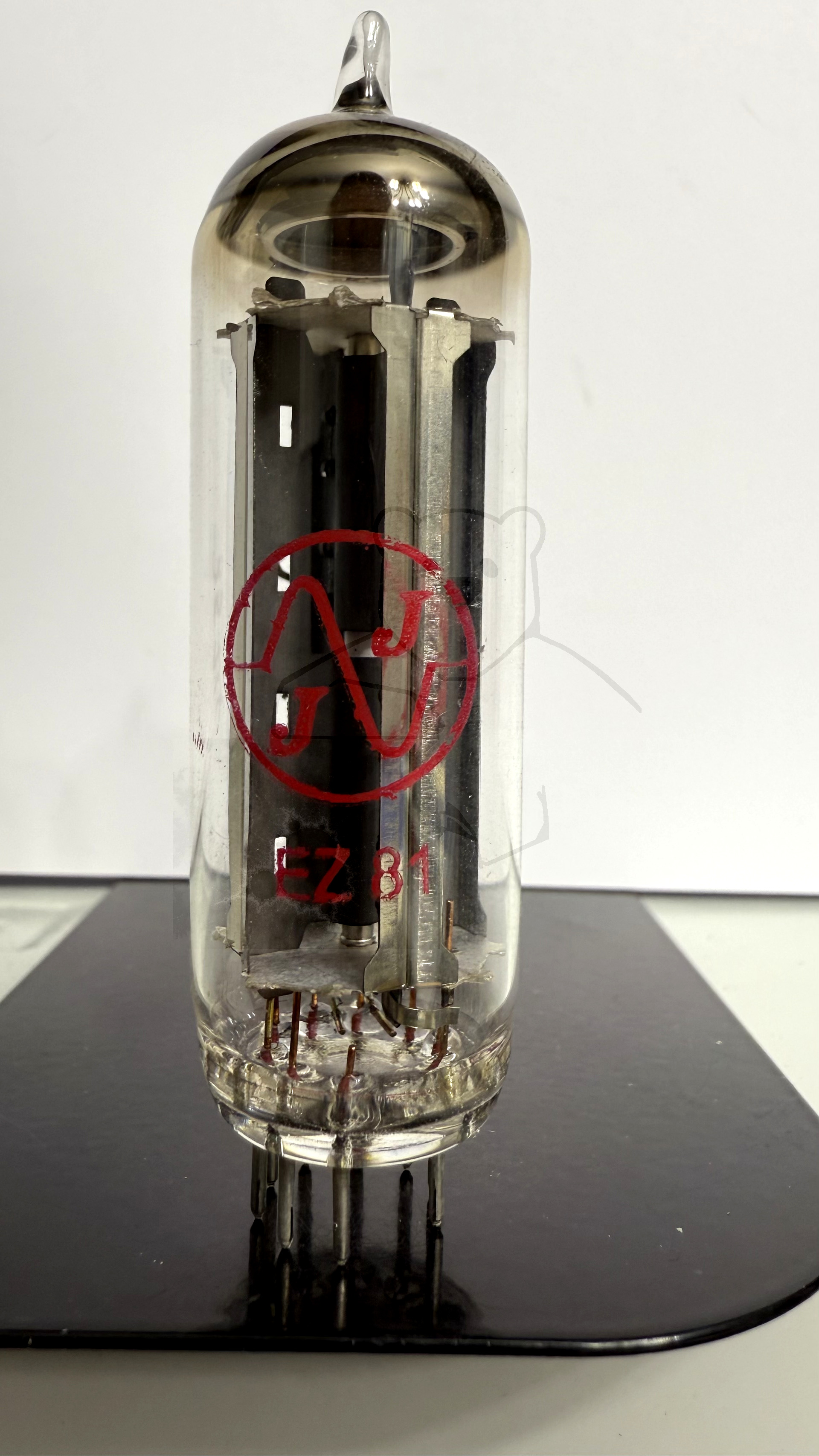

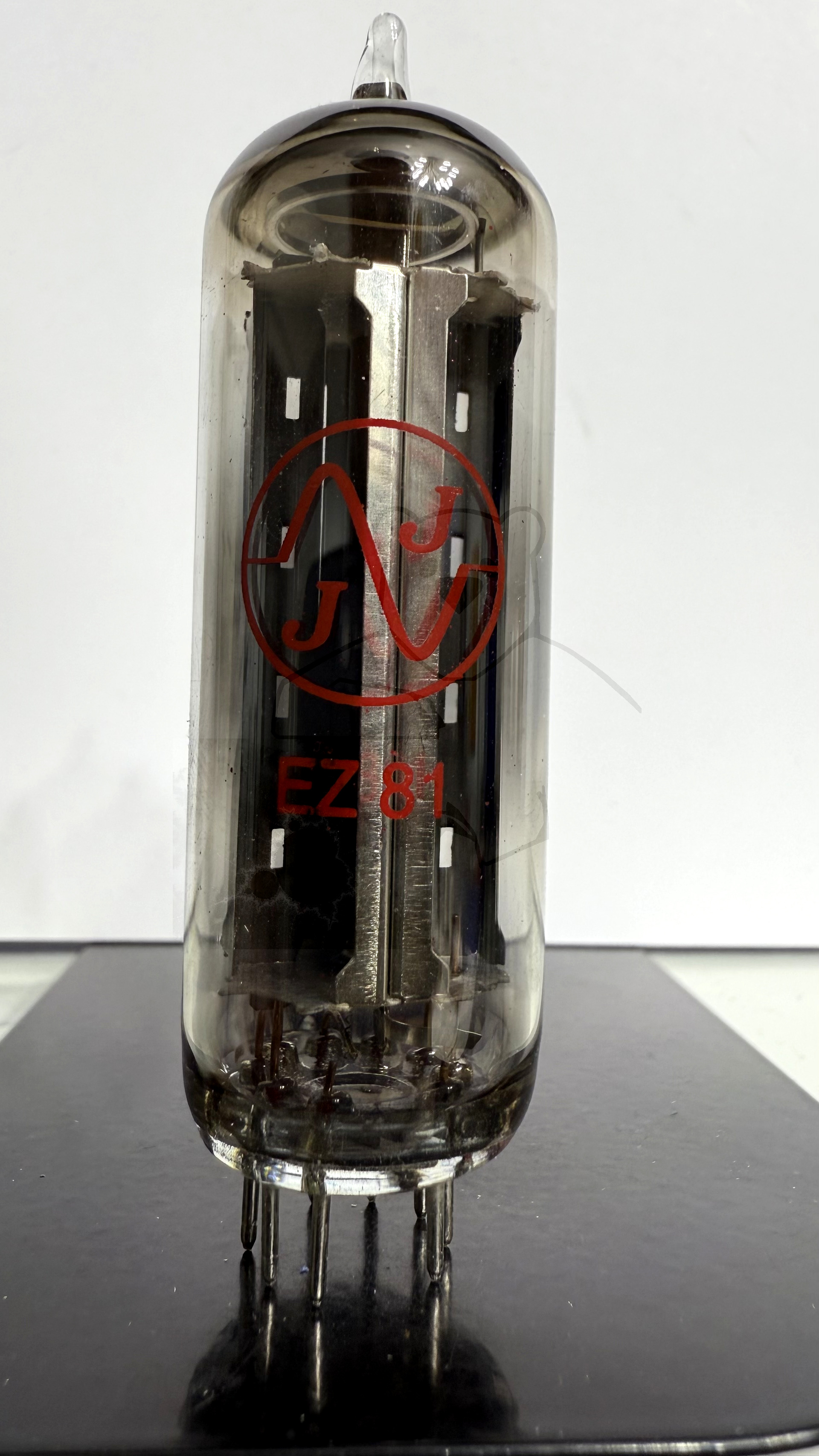

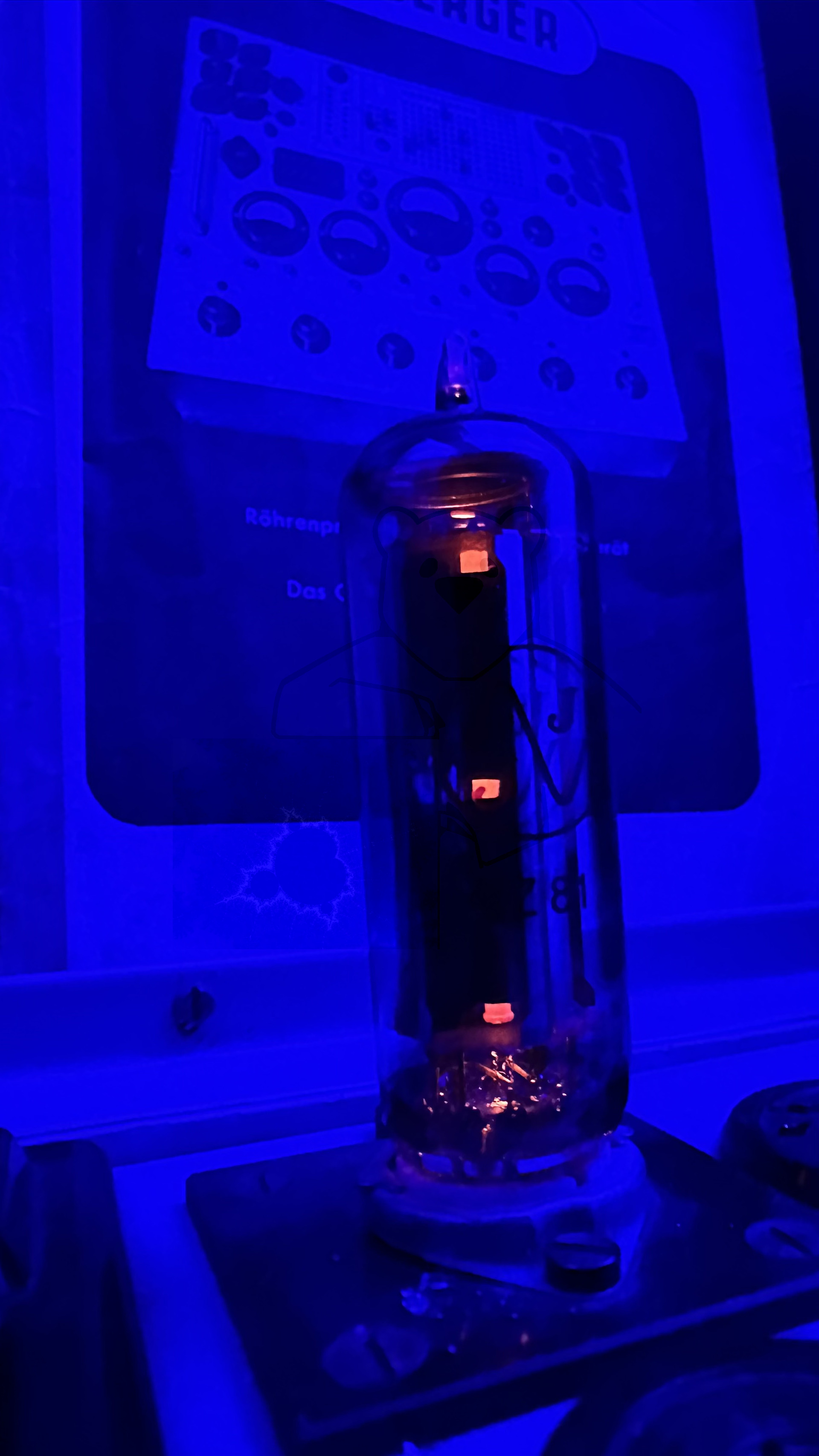

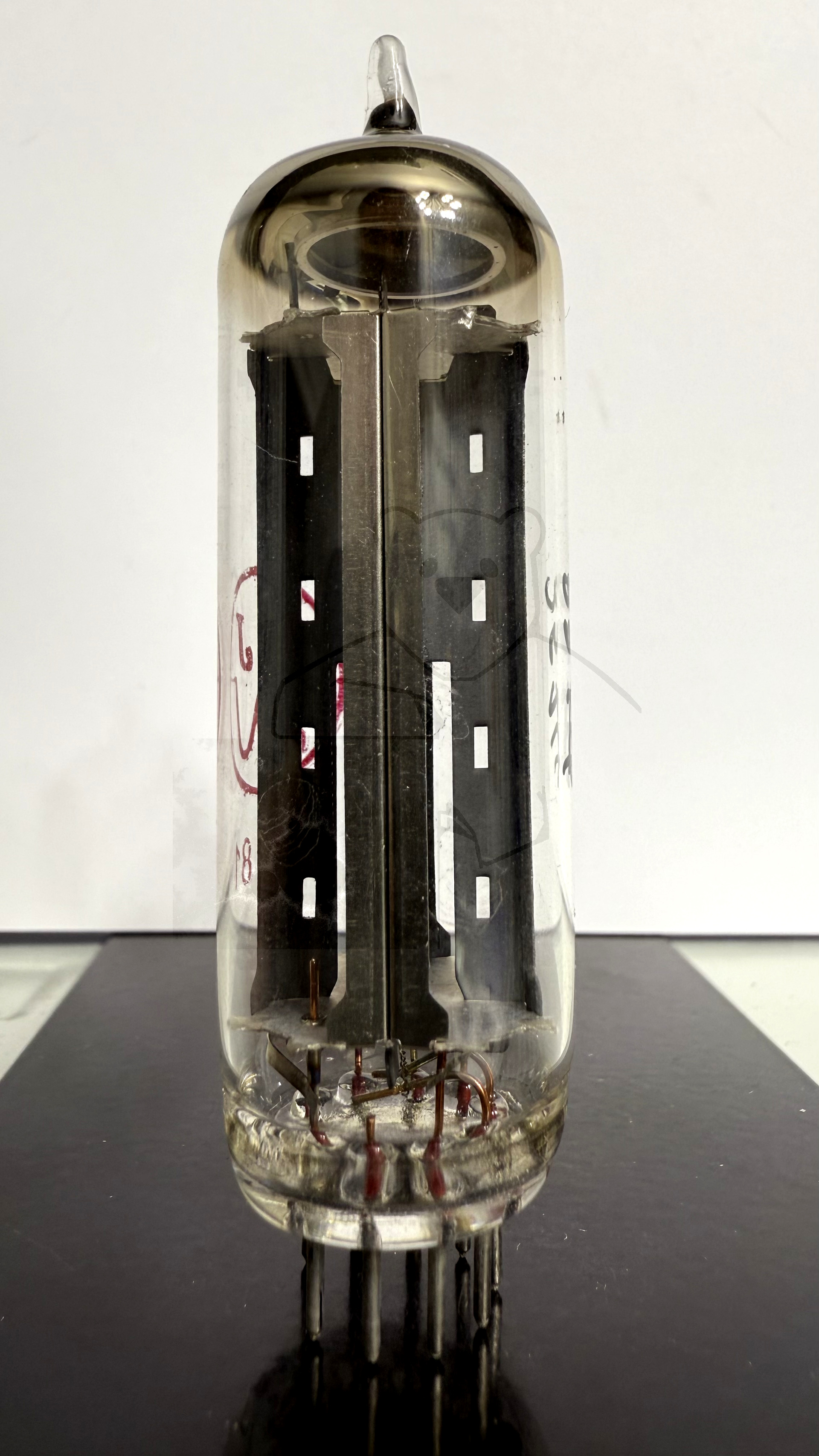

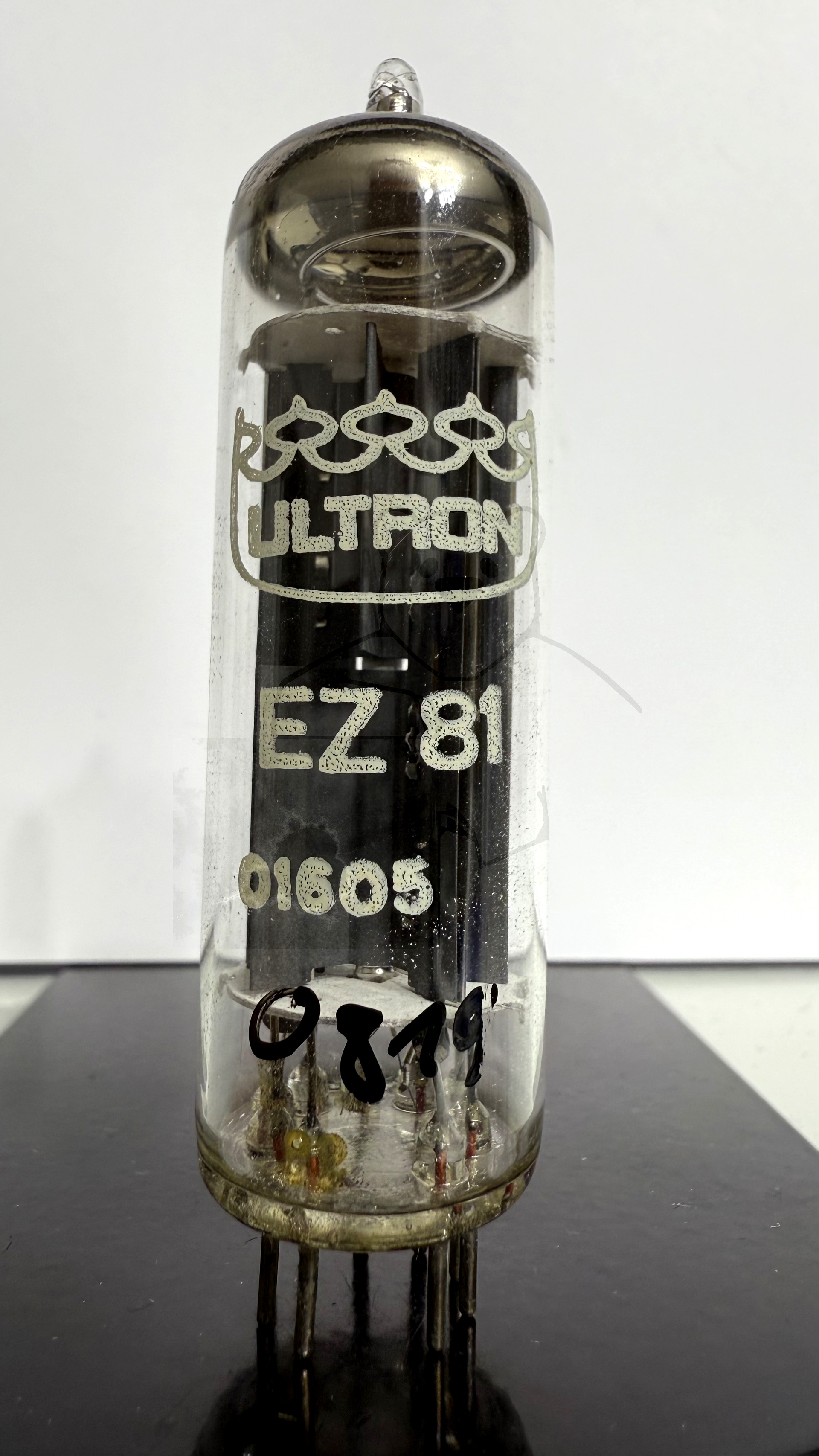

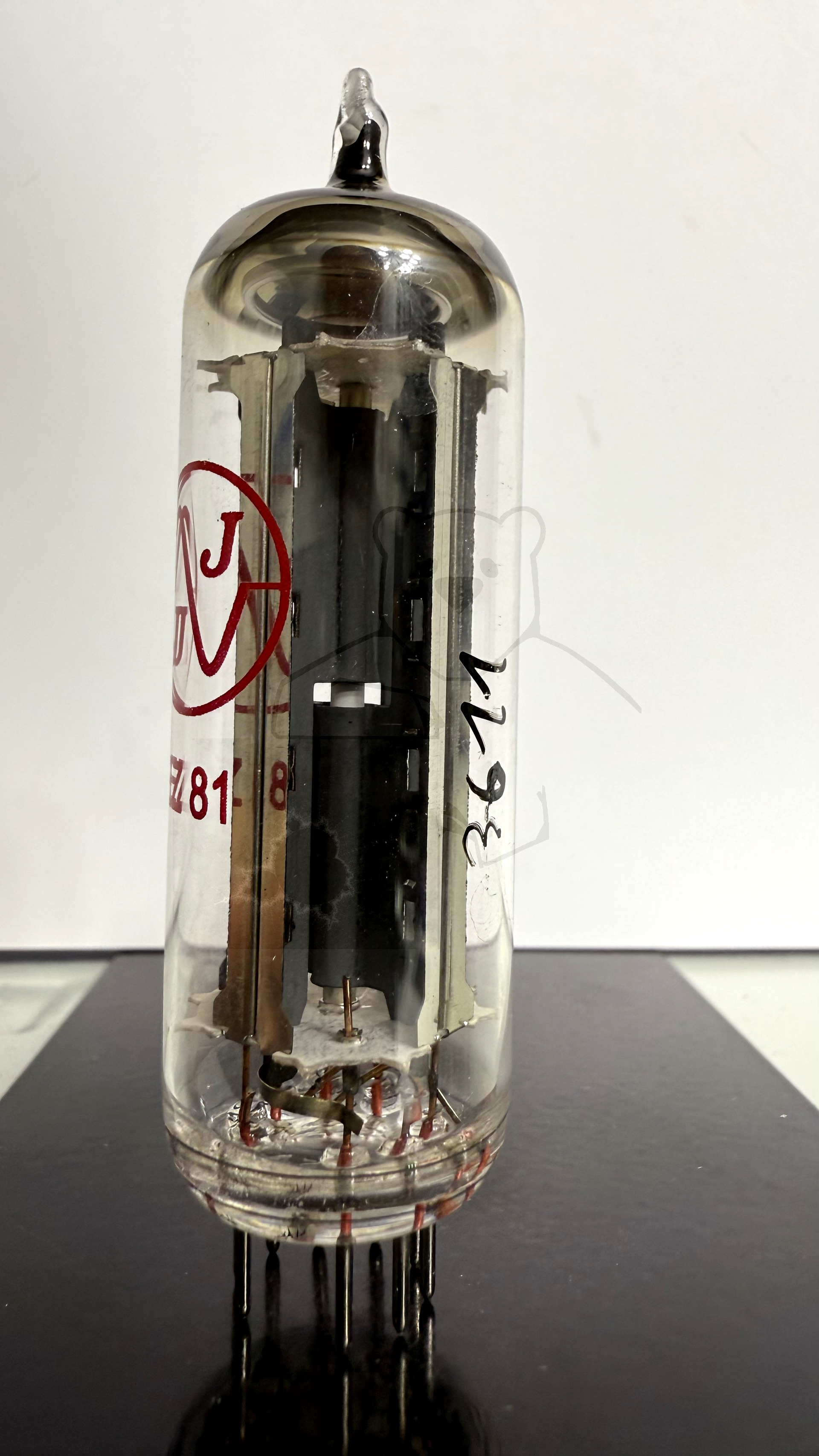

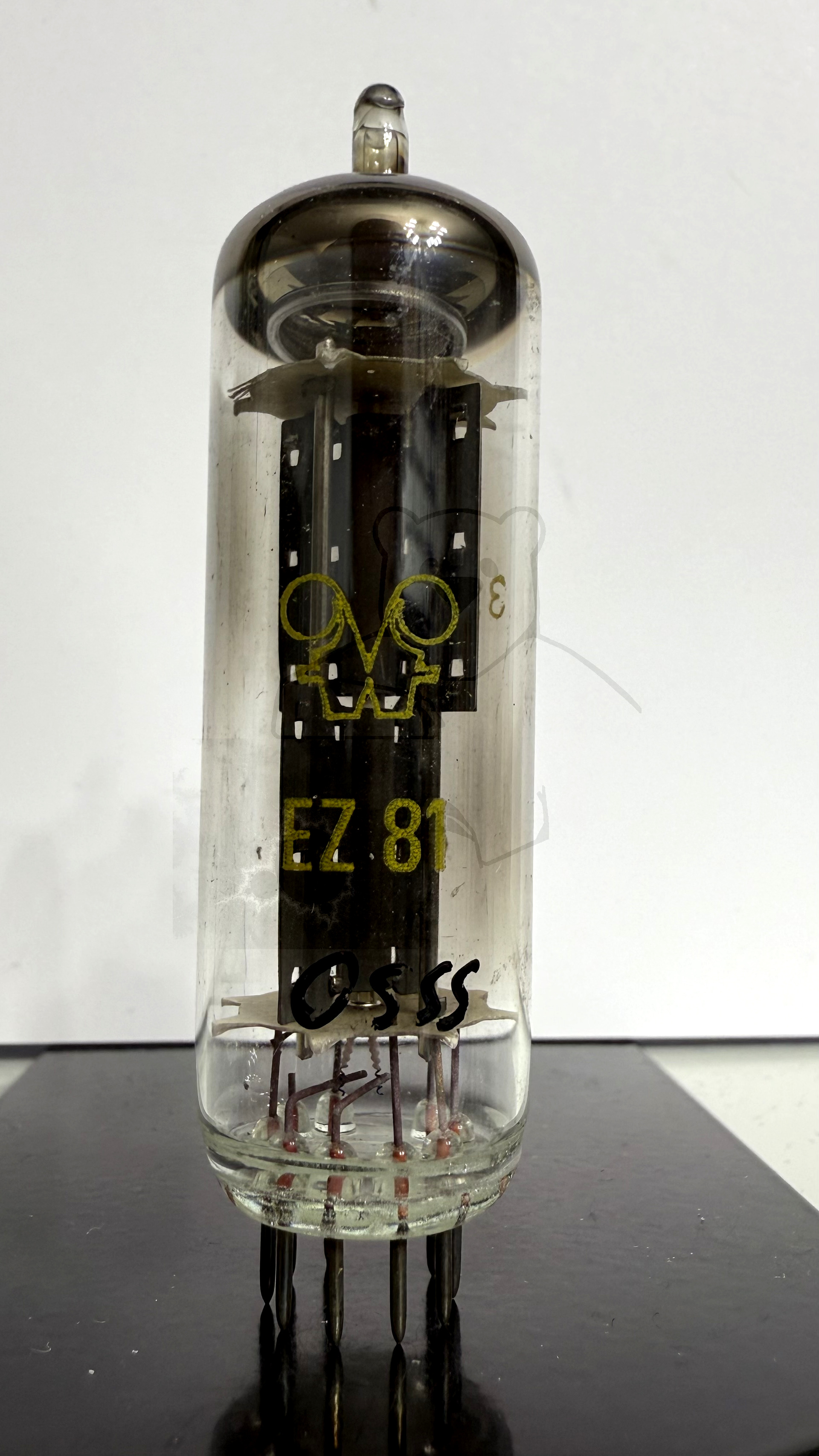

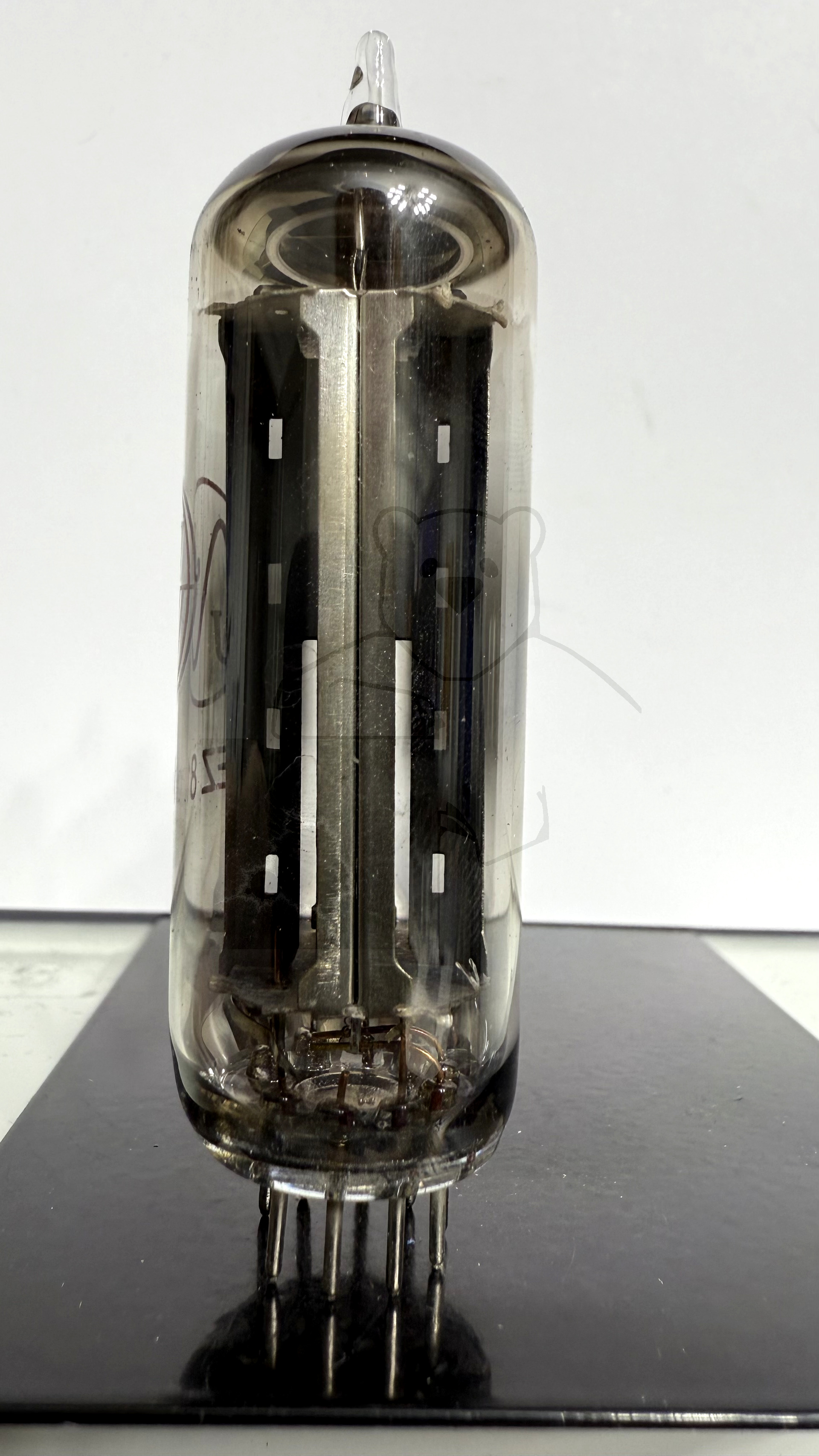

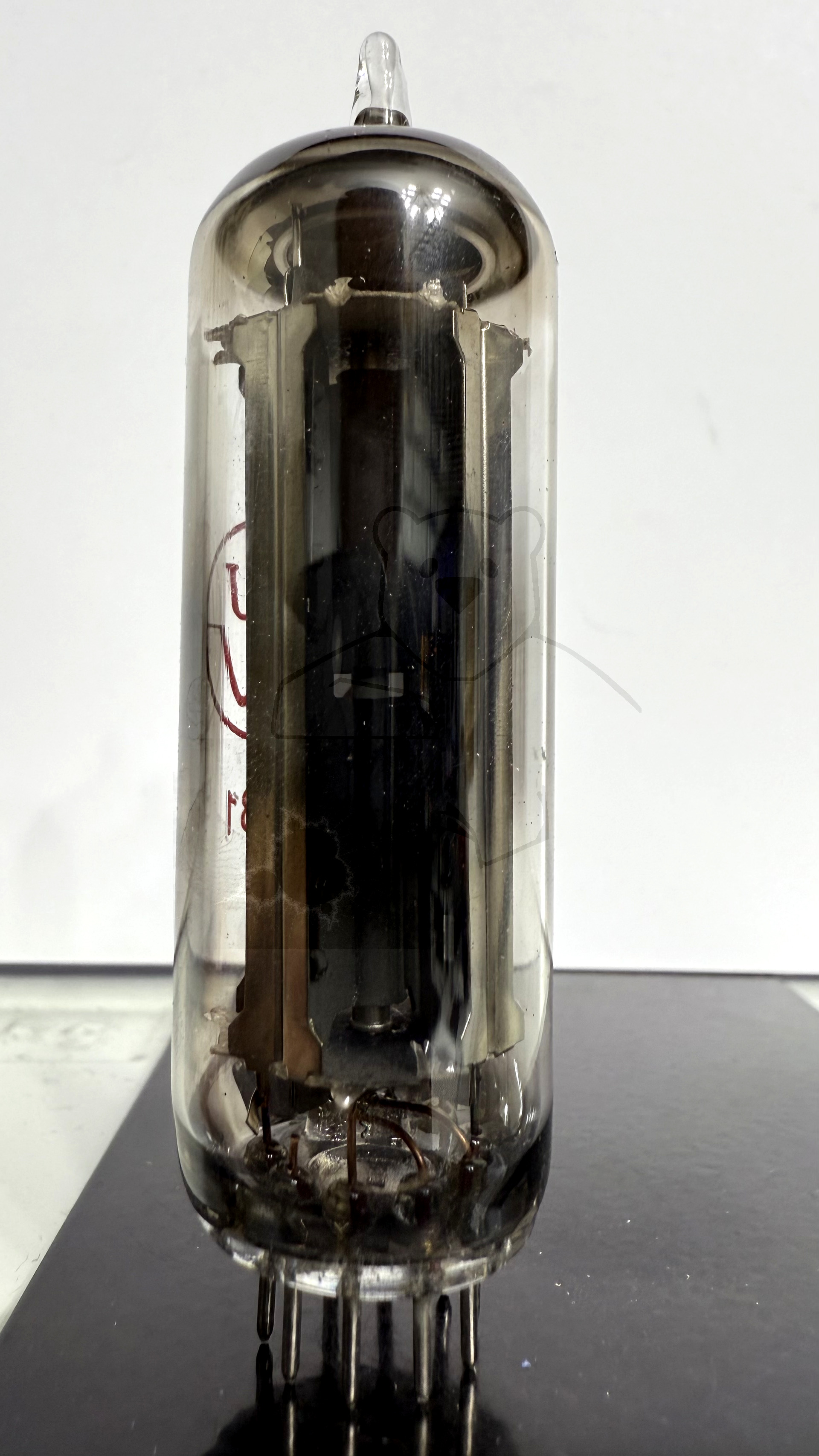

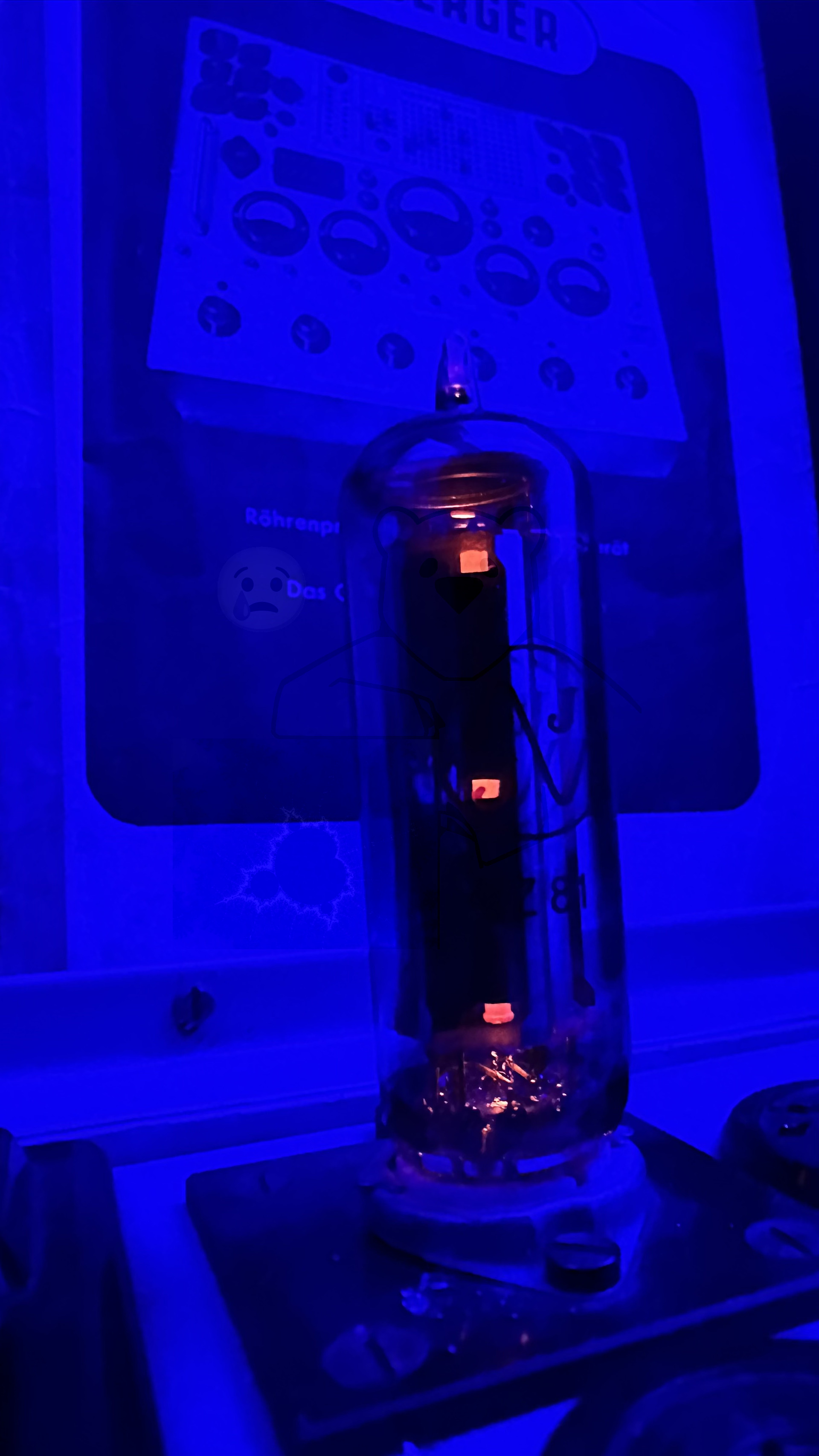

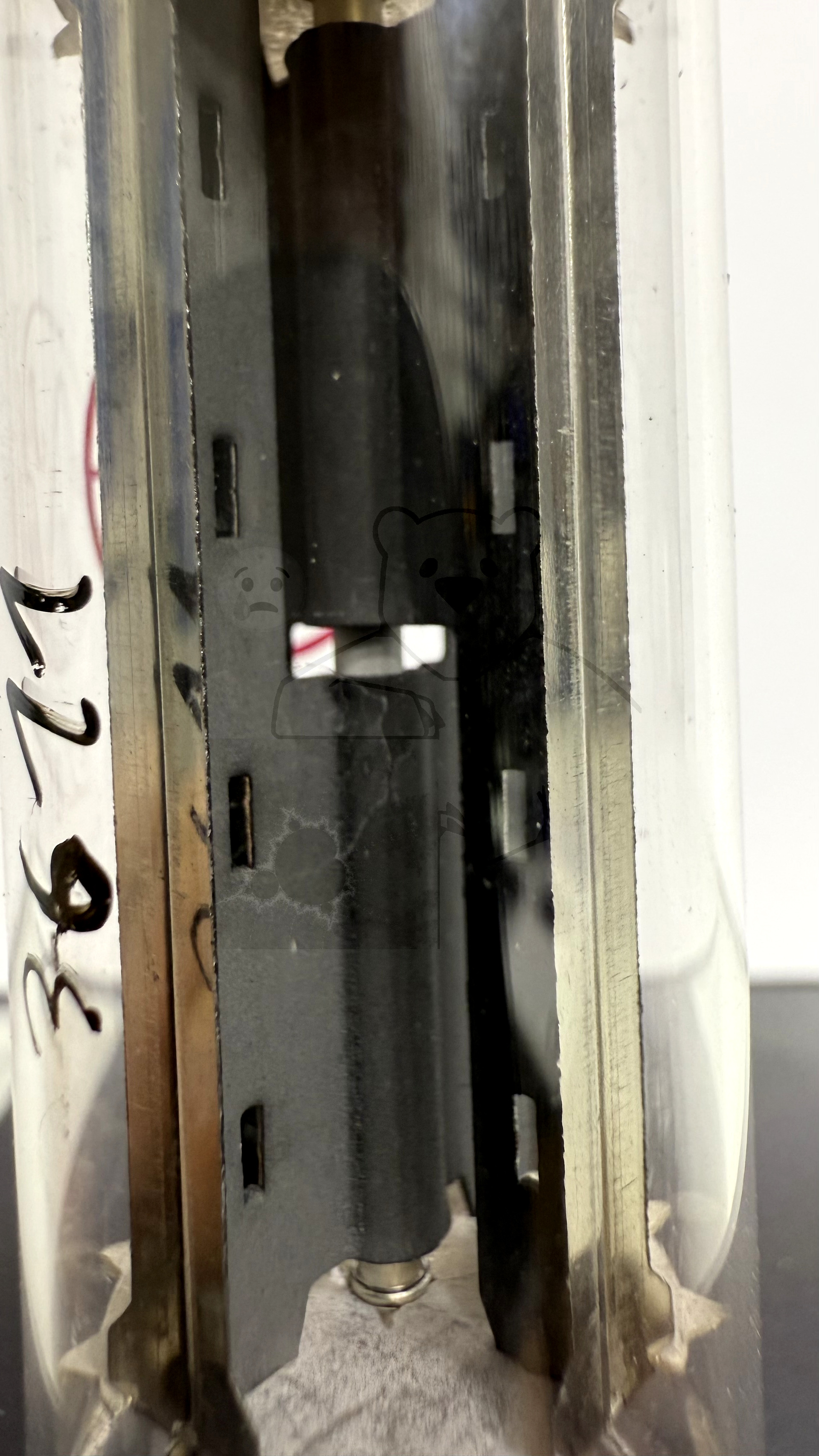

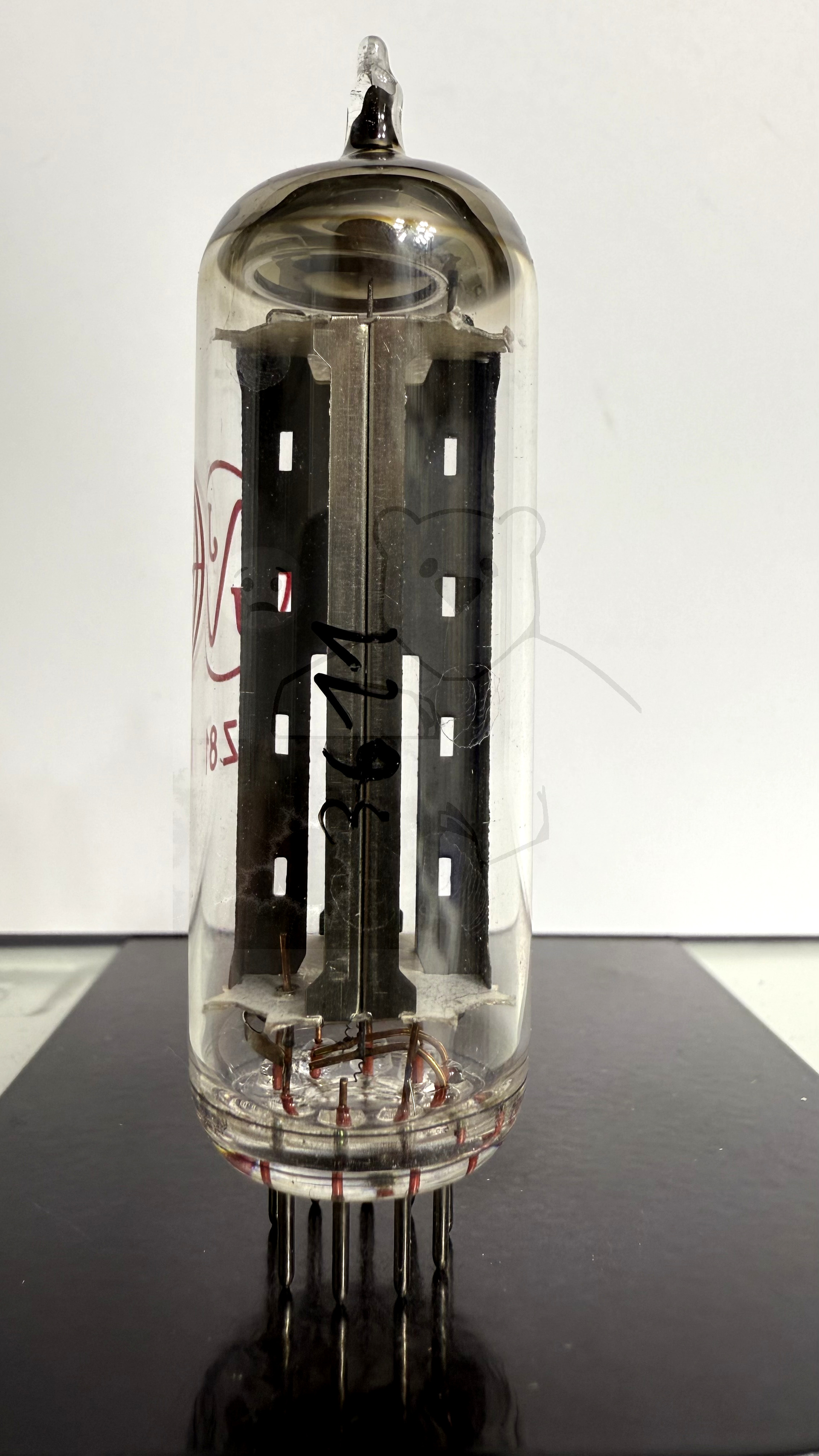

Daten und Bilder der Röhre: EZ81

🔎 Beschreibung der Röhre: EZ81

Name	EZ81
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	12.04.2023 10:05:13

🔎 Beschreibung der Systeme für die Röhre: EZ81

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2	1
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

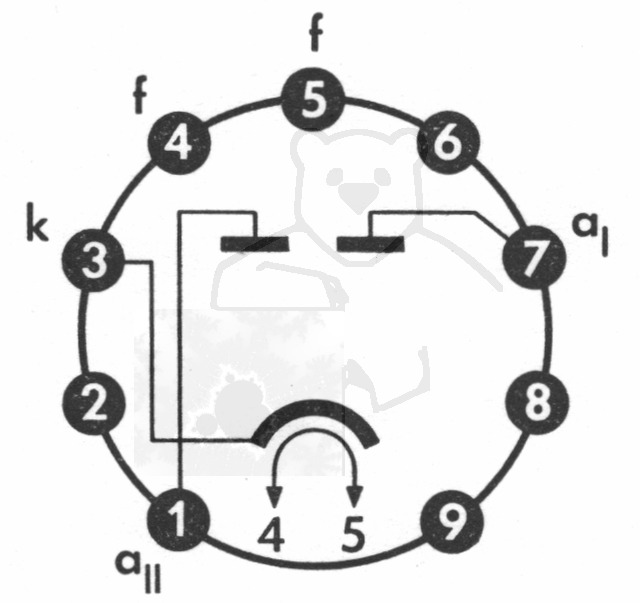

🔎 Sockelschaltung der EZ81
