🔎 Beschreibung der Röhre: EL90
| Name | EL90 |
| Vergleichsname | → 6005 → 6AQ5 → 6AQ5A 6AQ5W 6HG5 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 05.06.2018 17:48:21 |
🔎 Beschreibung der Systeme für die Röhre: EL90
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1, 7 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EL90
Bildquelle: Lorenz Datenblatt
🔎 Datenblätter zur Röhre: EL90
Datenblatt EL90 HL90 Funkwerk.pdf (64 kB)
Datenblatt EL90 Lorenz.pdf (189 kB)
Pruefkarte EL90 6AQ5 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte EL90 6AQ5 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EL90

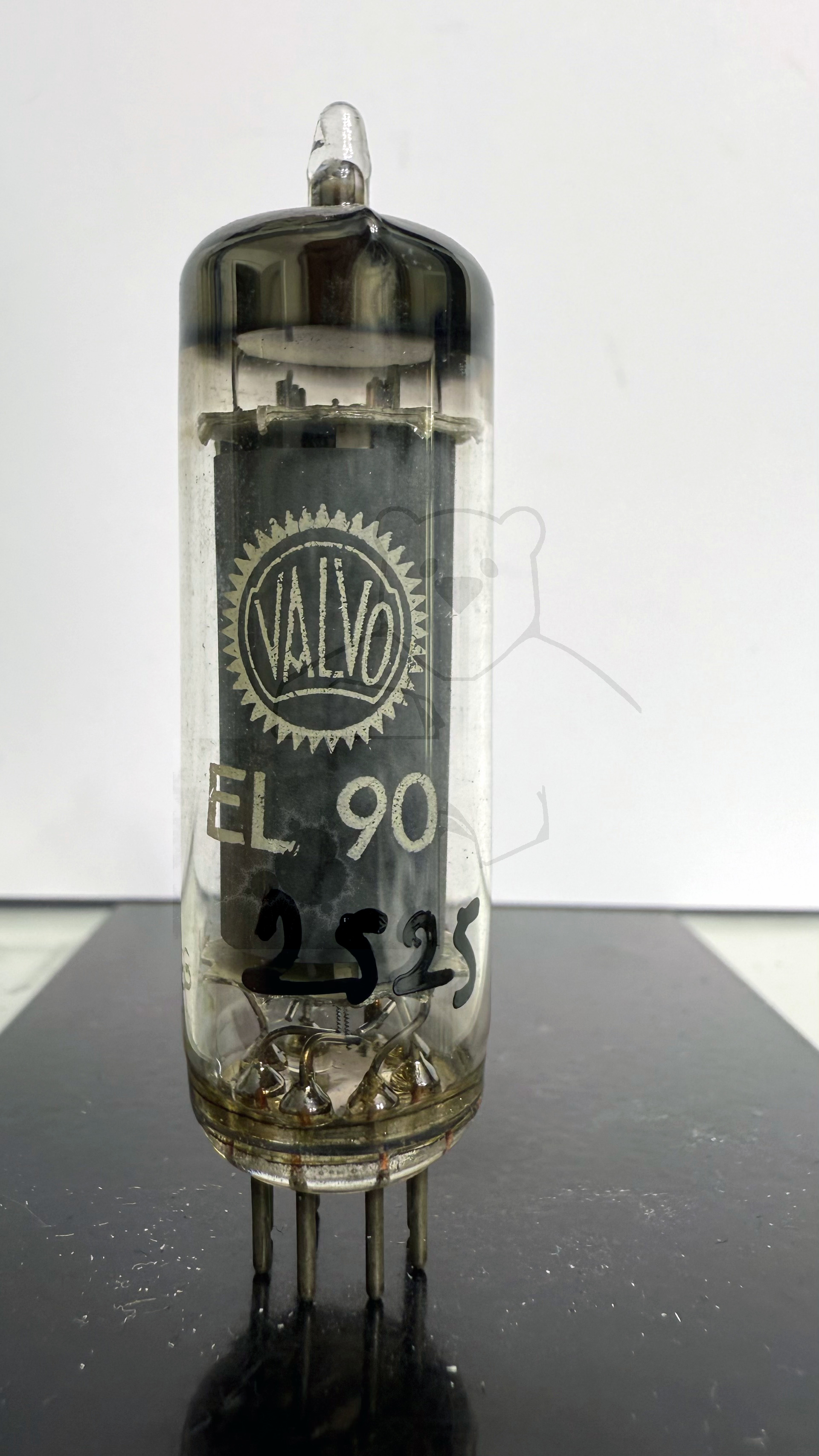

Röhre EL90 #2525 Bild 1

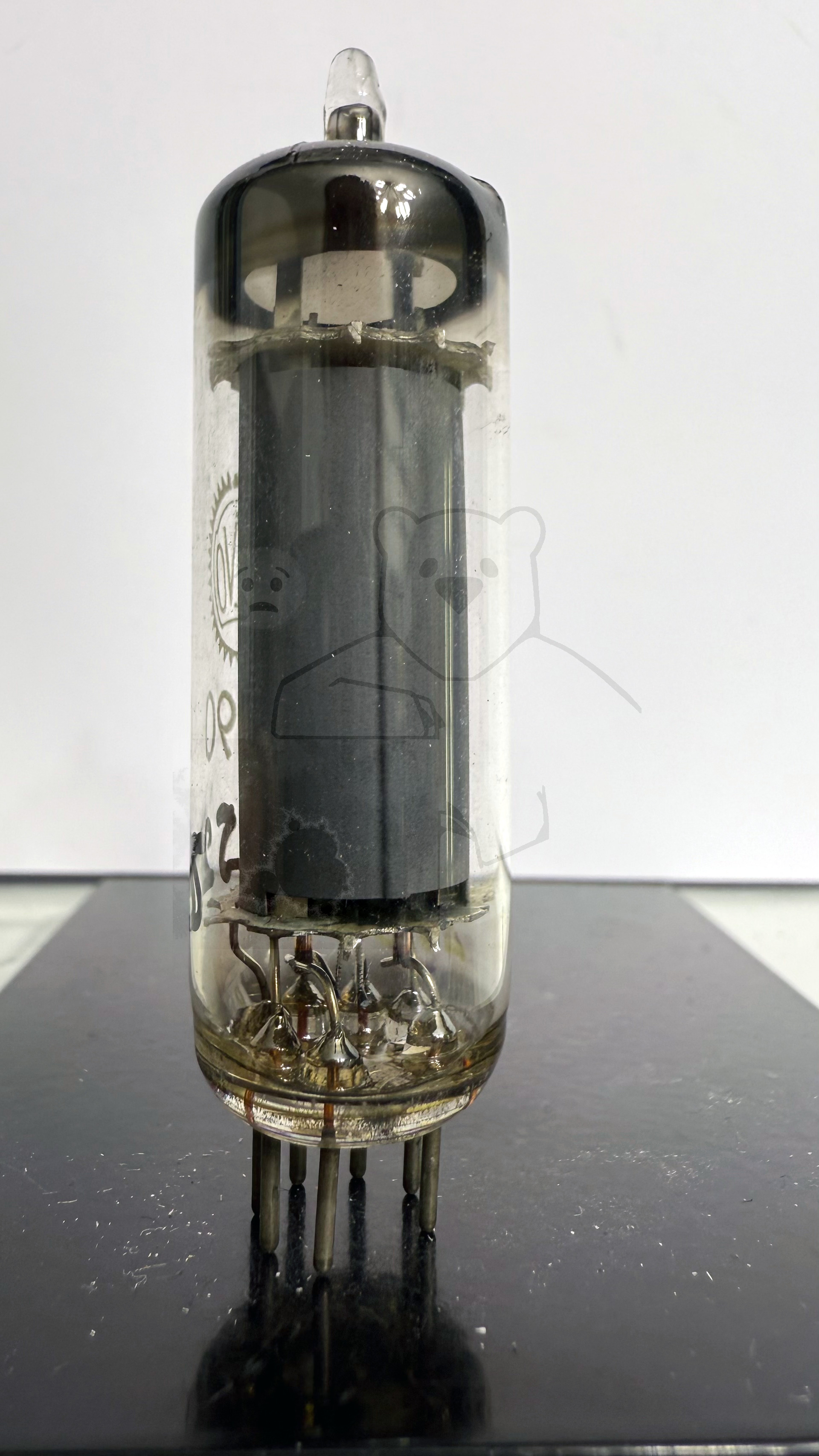

Röhre EL90 #2525 Bild 2

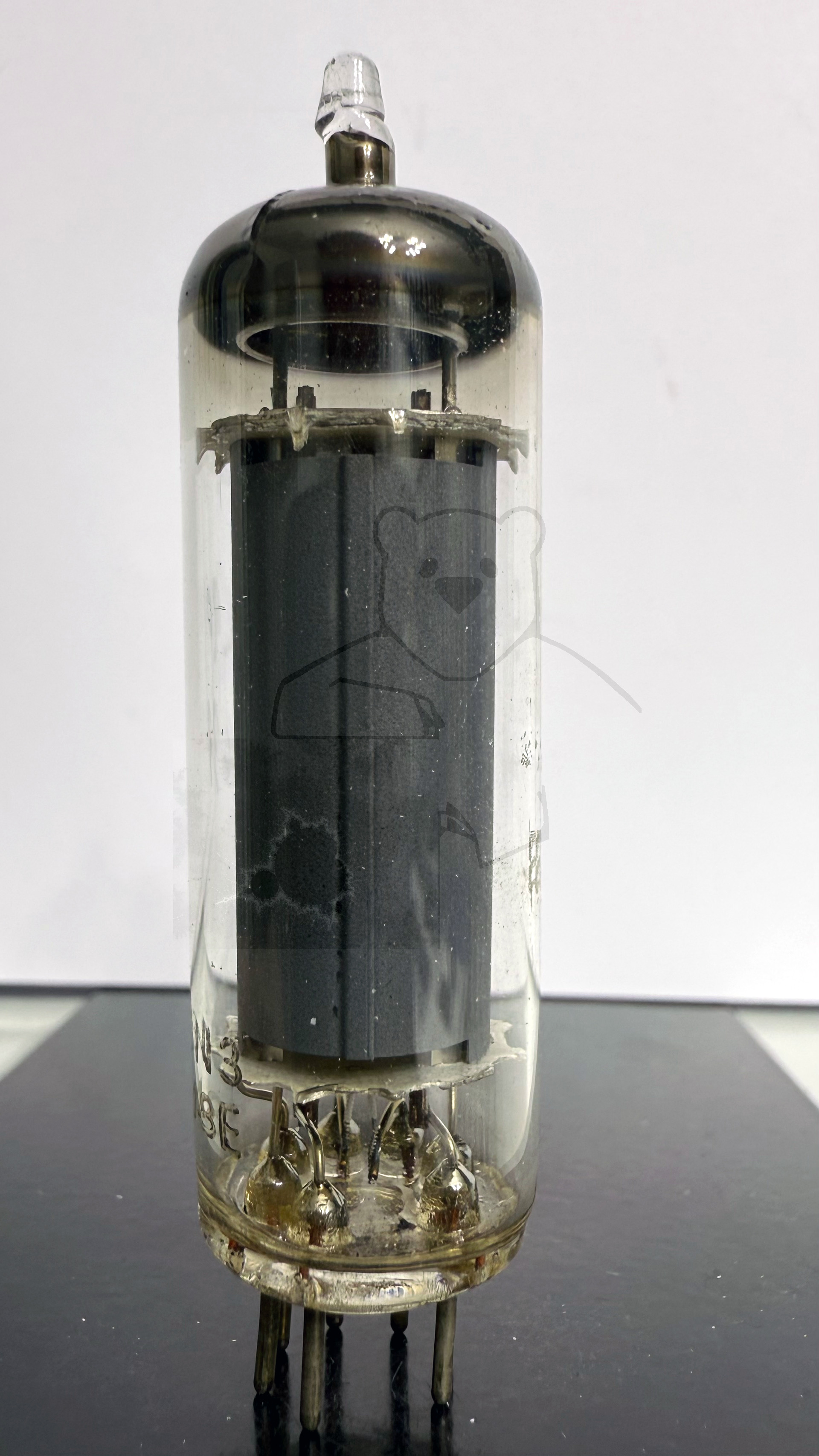

Röhre EL90 #2433 Bild 1

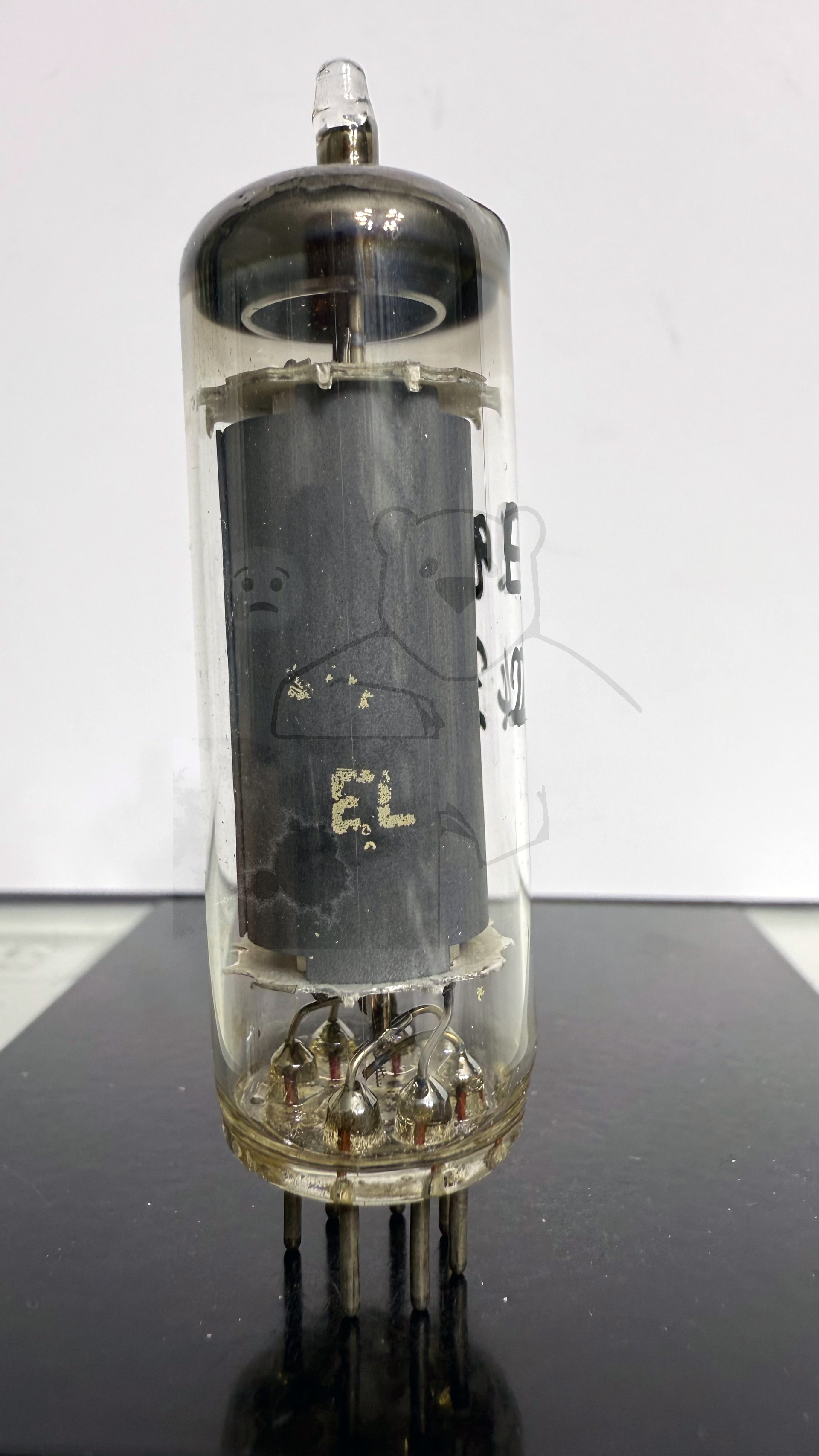

Röhre EL90 #2433 Bild 2
Röhre EL90 #6724 Verpackung Bild 1
Röhre EL90 #6724 Verpackung Bild 2

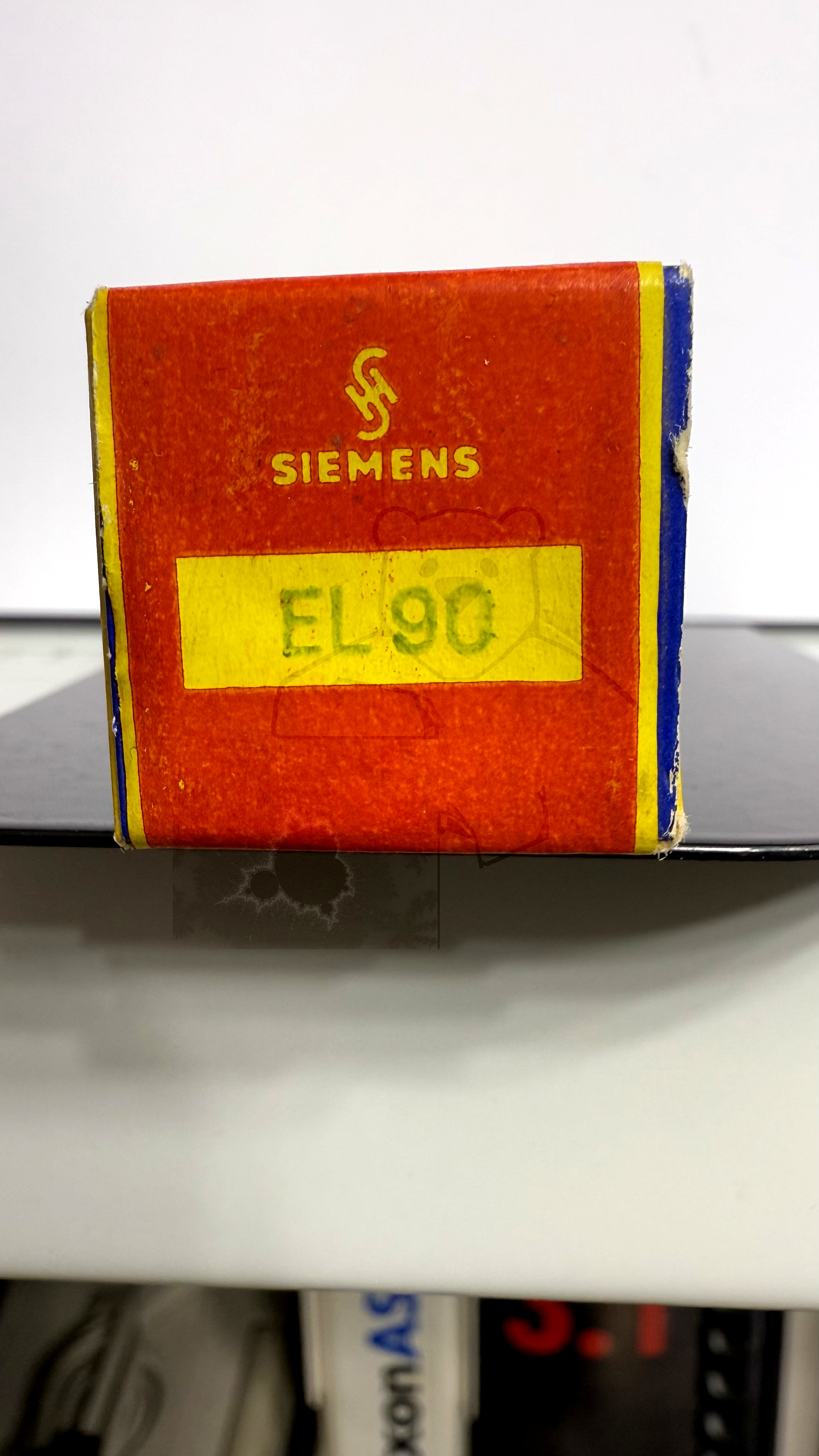

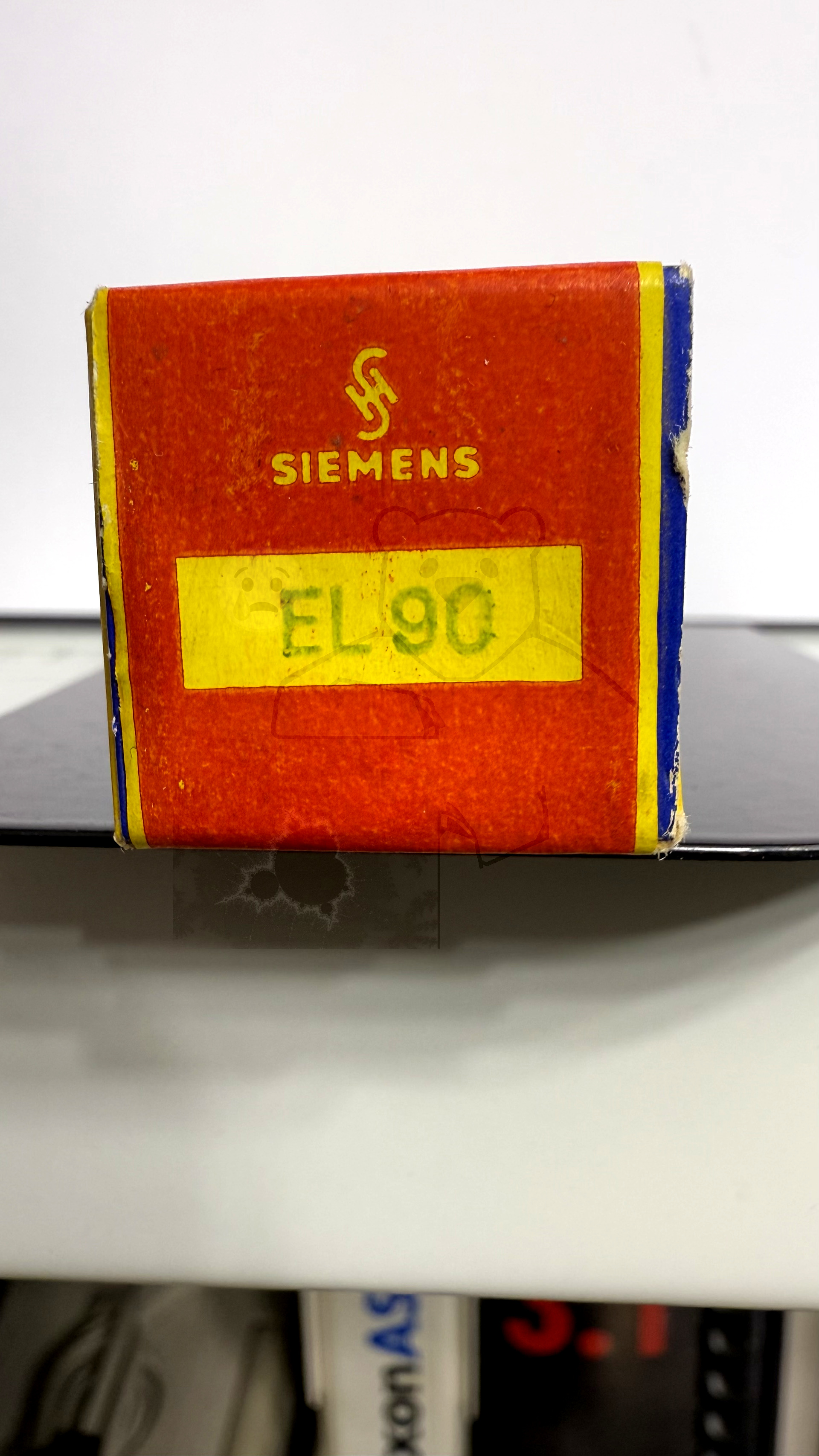

Röhre EL90 #6724 Verpackung Bild 3

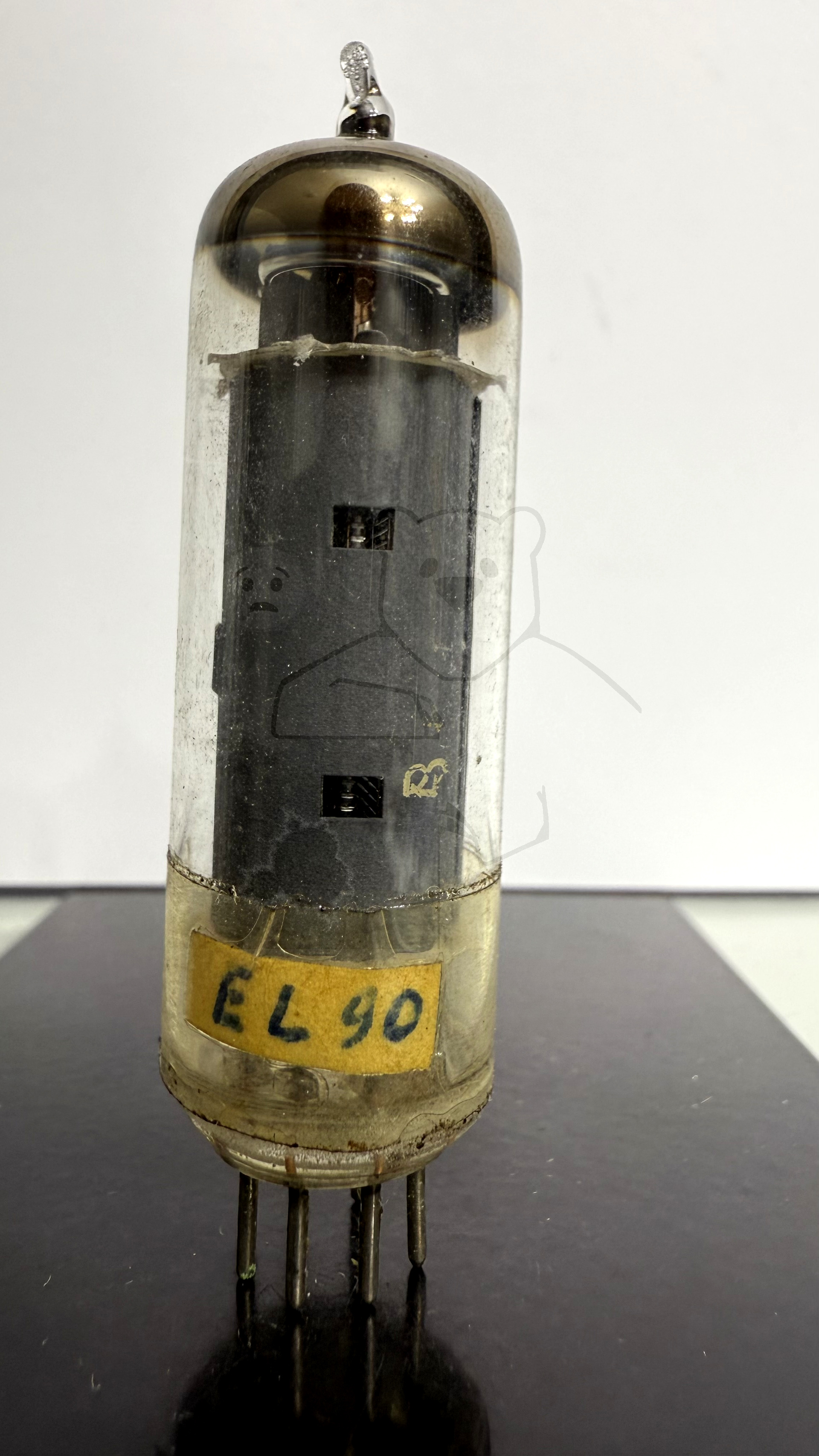

Röhre EL90 #4383 Bild 1

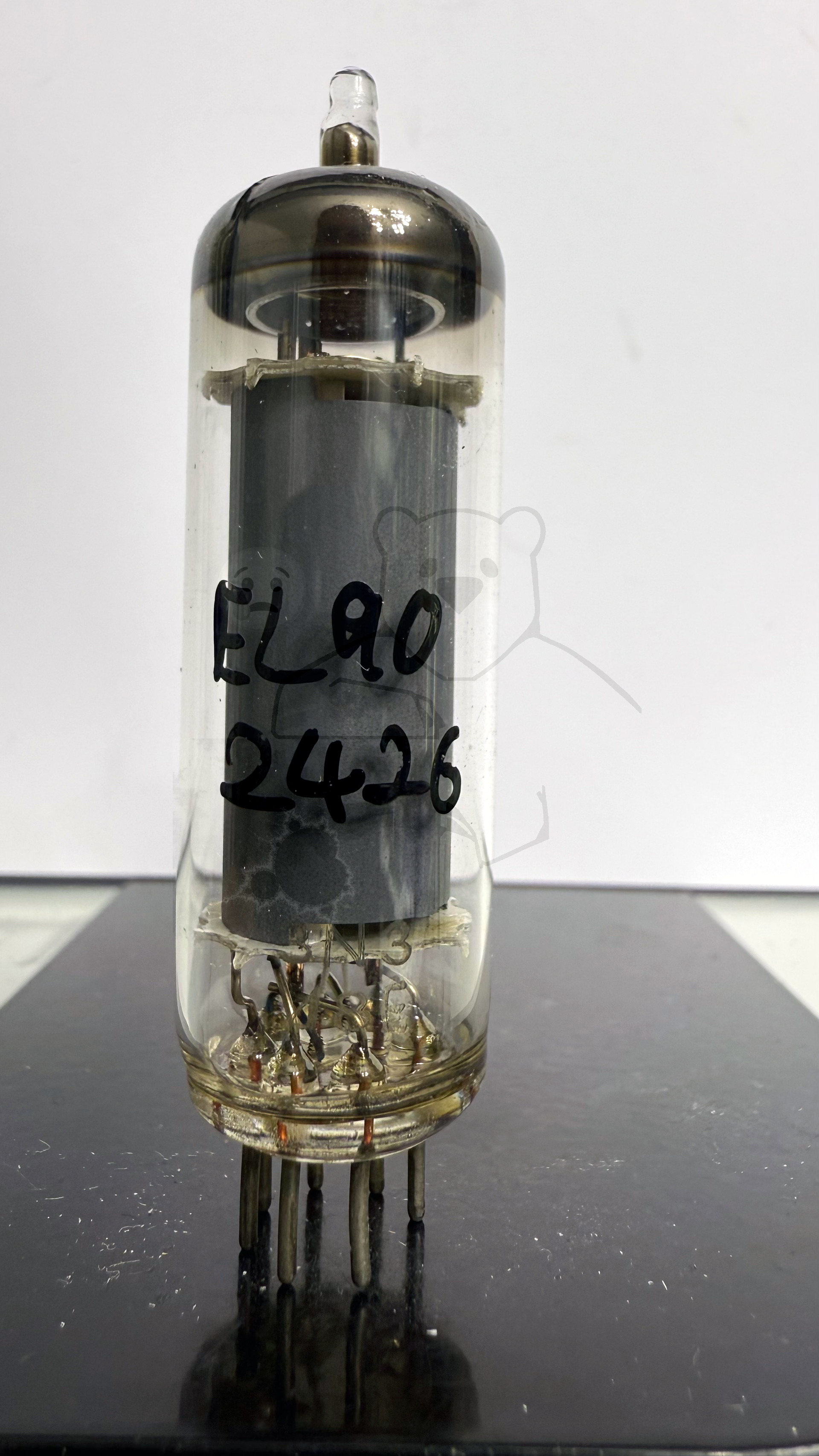

Röhre EL90 #2426 Bild 1

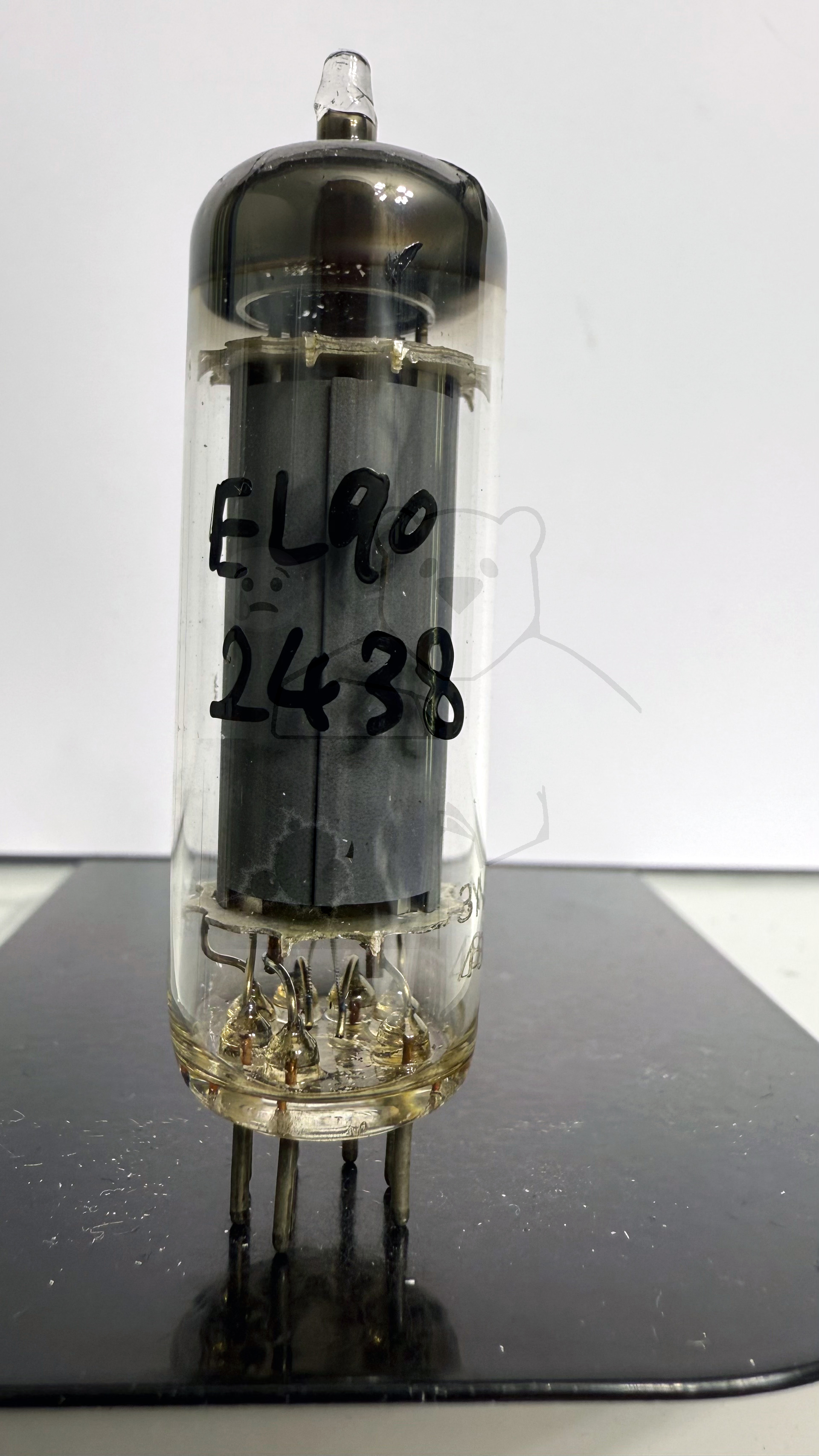

Röhre EL90 #2438 Bild 1
Röhre EL90 #2525 Bild 1

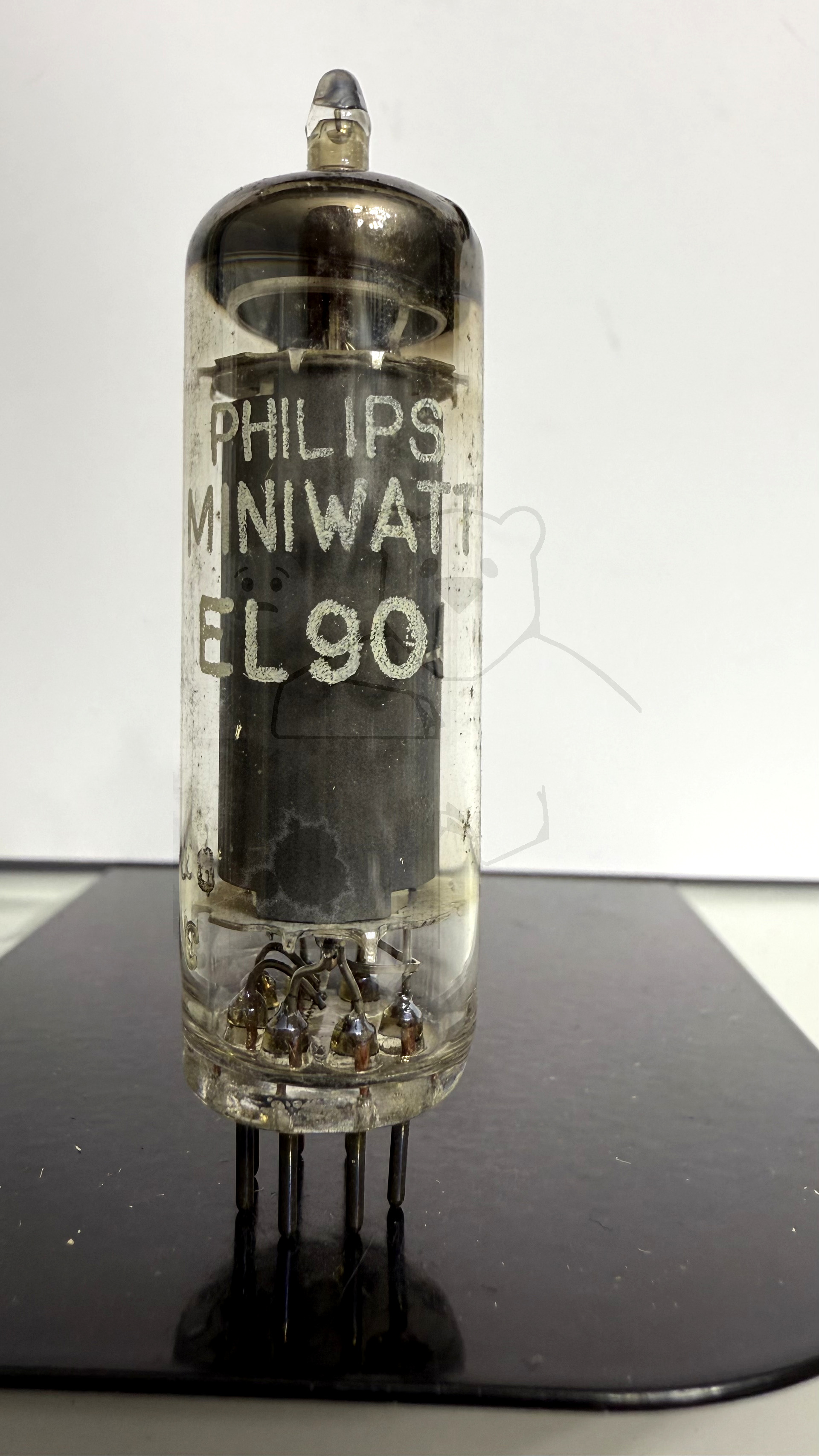

Röhre EL90 #4211 Bild 1

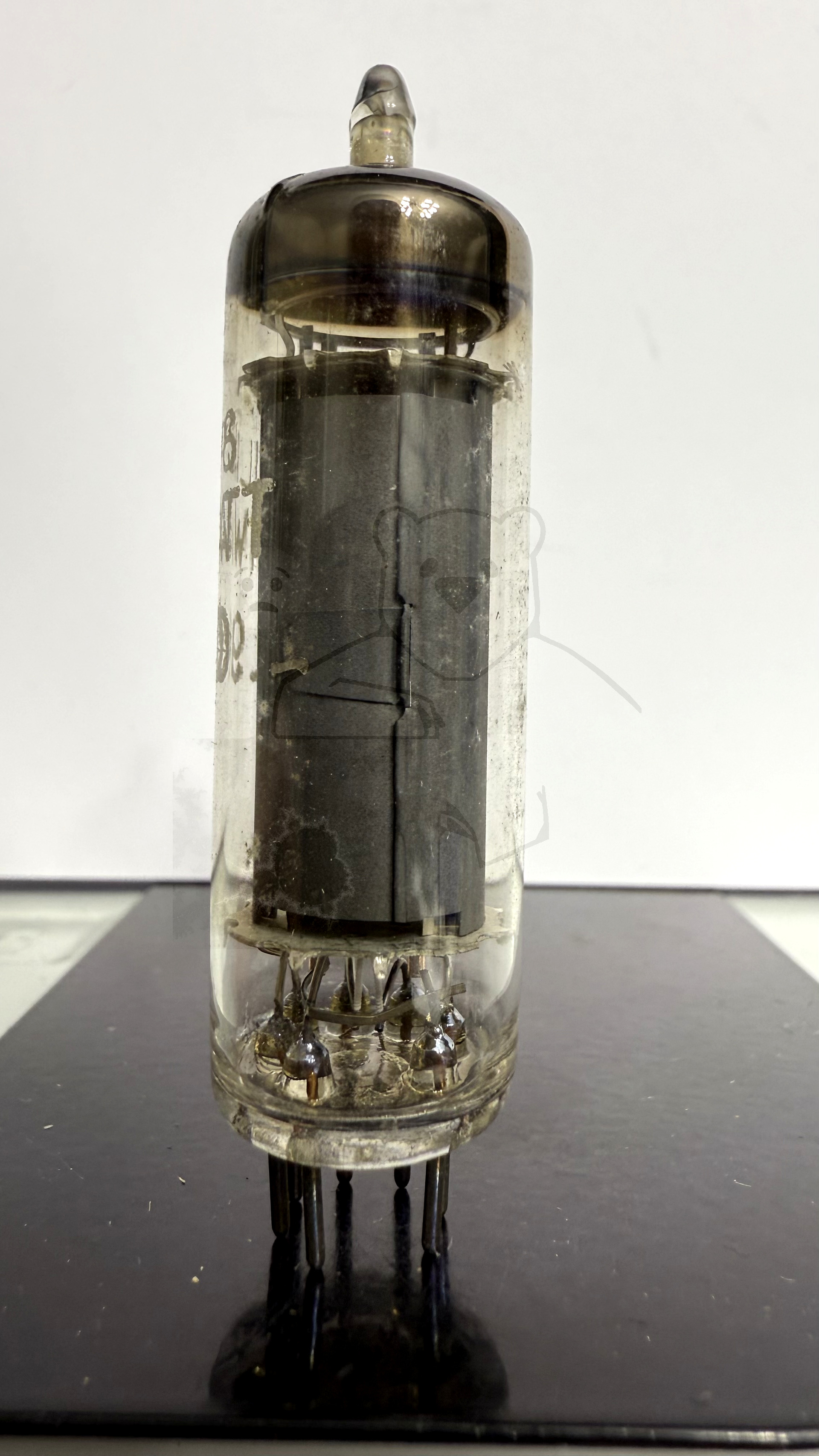

Röhre EL90 #4211 Bild 2
Röhre EL90 #4211 Bild 1
Röhre EL90 #4211 Bild 2

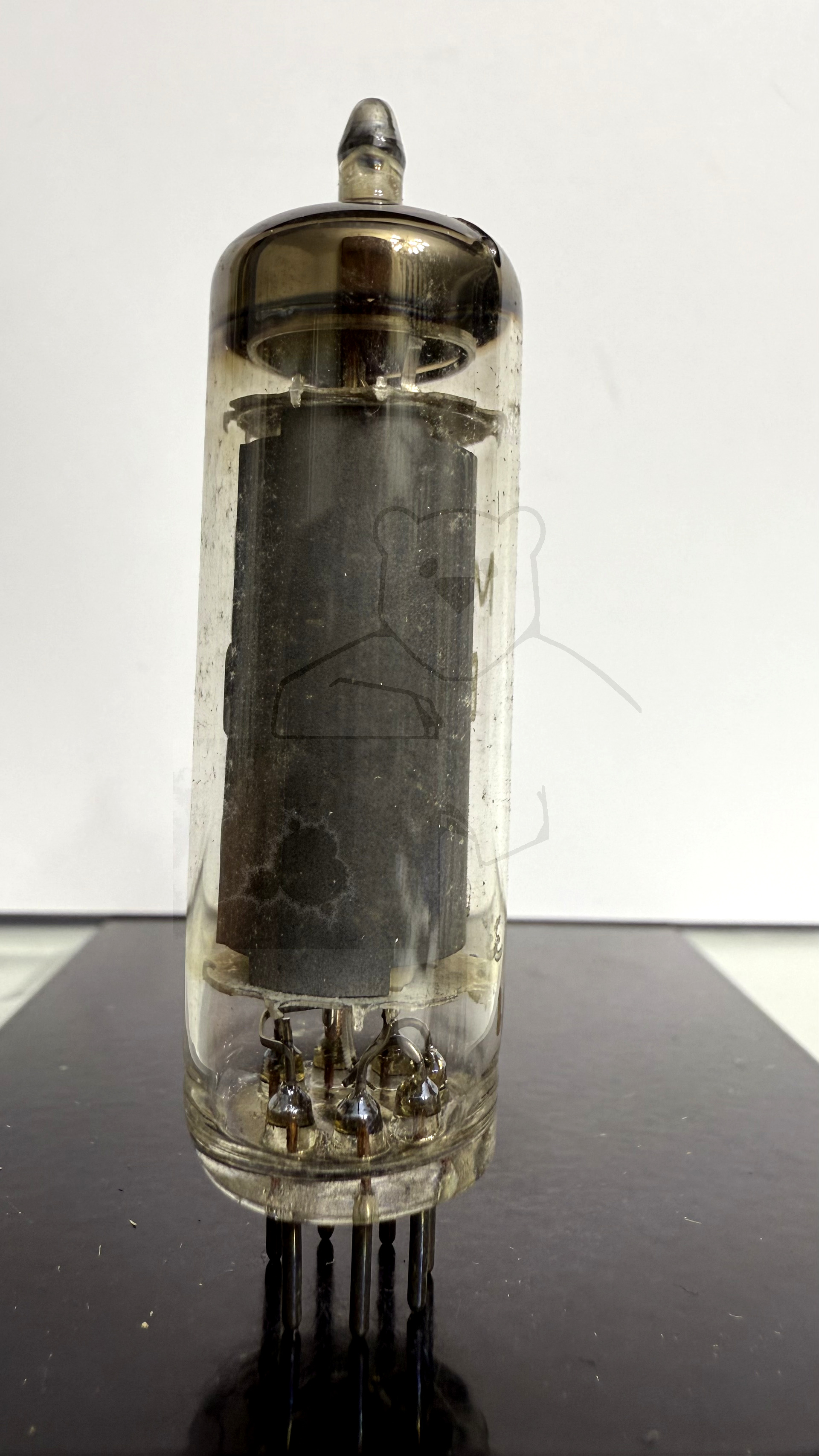

Röhre EL90 #4211 Bild 3
Röhre EL90 #4211 Verpackung Bild 1

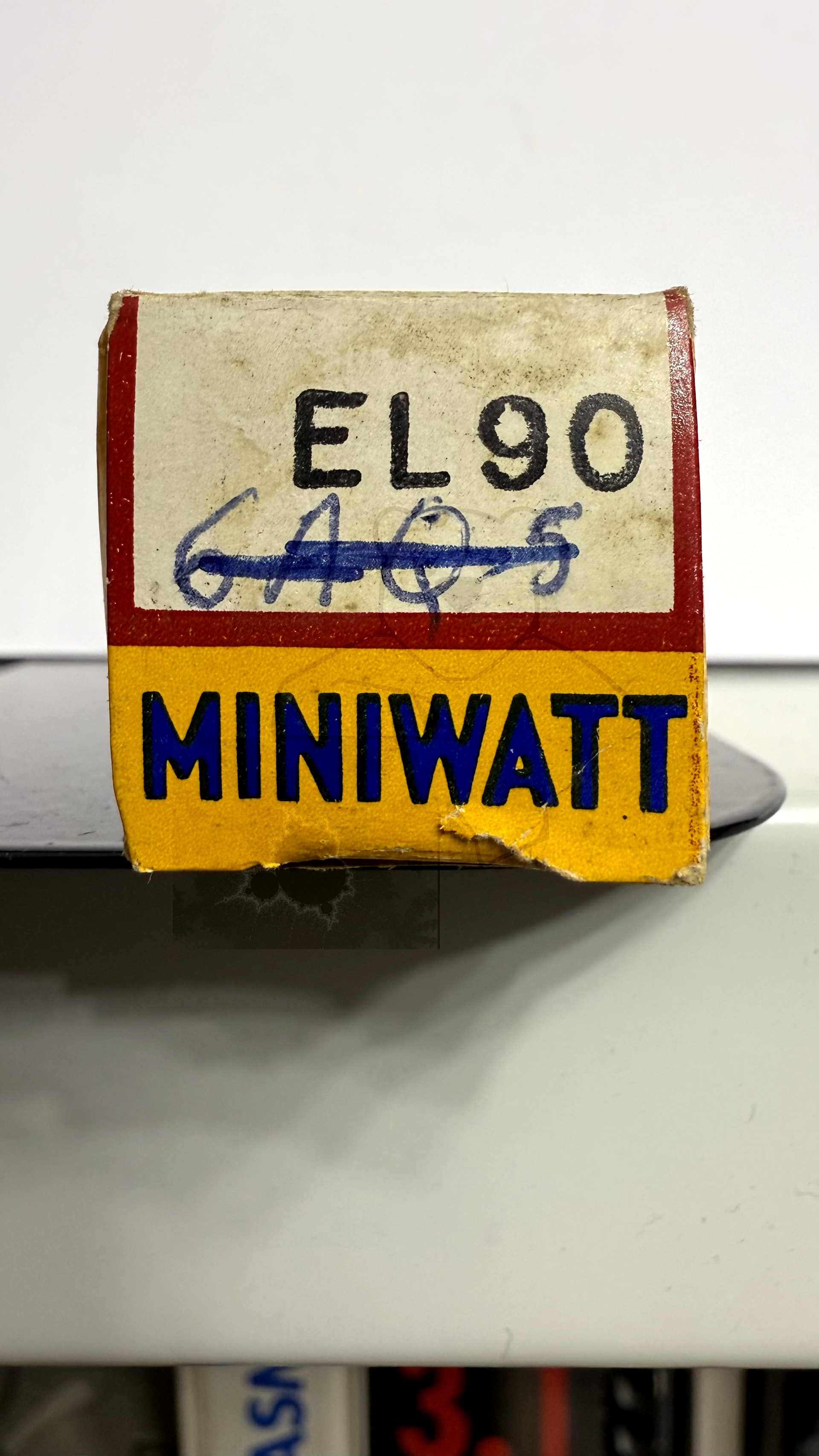

Röhre EL90 #4211 Verpackung Bild 2

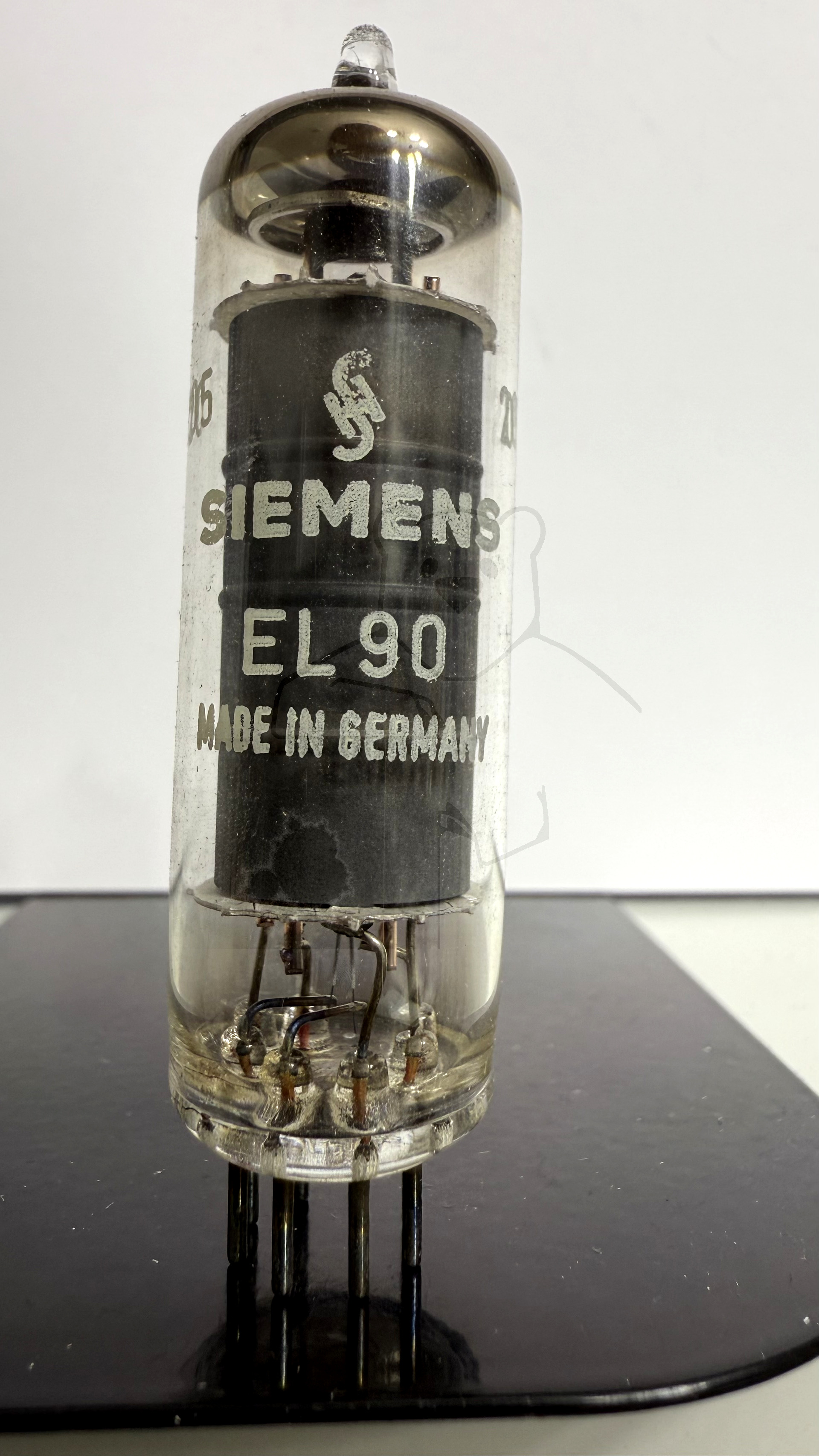

Röhre EL90 #5909 Bild 1
🔎 Alle Röhren vom Typ EL90 in der Sammlung
- → EL90 Inventar: 02426 Hersteller: → Valvo
- → EL90 Inventar: 02427 Hersteller: → Valvo
- → EL90 Inventar: 02428 Hersteller: → Valvo
- → EL90 Inventar: 02433 Hersteller: → Valvo
- → EL90 Inventar: 02434 Hersteller: → Valvo
- → EL90 Inventar: 02435 Hersteller: → Valvo
- → EL90 Inventar: 02436 Hersteller: → Valvo
- → EL90 Inventar: 02437 Hersteller: → Valvo
- → EL90 Inventar: 02438 Hersteller: → Valvo
- → EL90 Inventar: 02439 Hersteller: → Siemens
- → EL90 Inventar: 02440 Hersteller: → Valvo
- → EL90 Inventar: 02441 Hersteller: → Siemens
- → EL90 Inventar: 02442 Hersteller: → Valvo
- → EL90 Inventar: 02443 Hersteller: → Valvo
- → EL90 Inventar: 02444 Hersteller: → Unbekannter Hersteller
- → EL90 Inventar: 02525 Hersteller: → Valvo
- → EL90 Inventar: 02526 Hersteller: → Valvo
- → EL90 Inventar: 02726 Hersteller: → Valvo
- → EL90 Inventar: 04211 Hersteller: → Philips
- → EL90 Inventar: 04383 Hersteller: → Siemens
- → EL90 Inventar: 05083 Hersteller: → Siemens
- → EL90 Inventar: 05909 Hersteller: → Siemens
- → EL90 Inventar: 06401 Hersteller: → Siemens
- → EL90 Inventar: 06724 Hersteller: → Siemens
