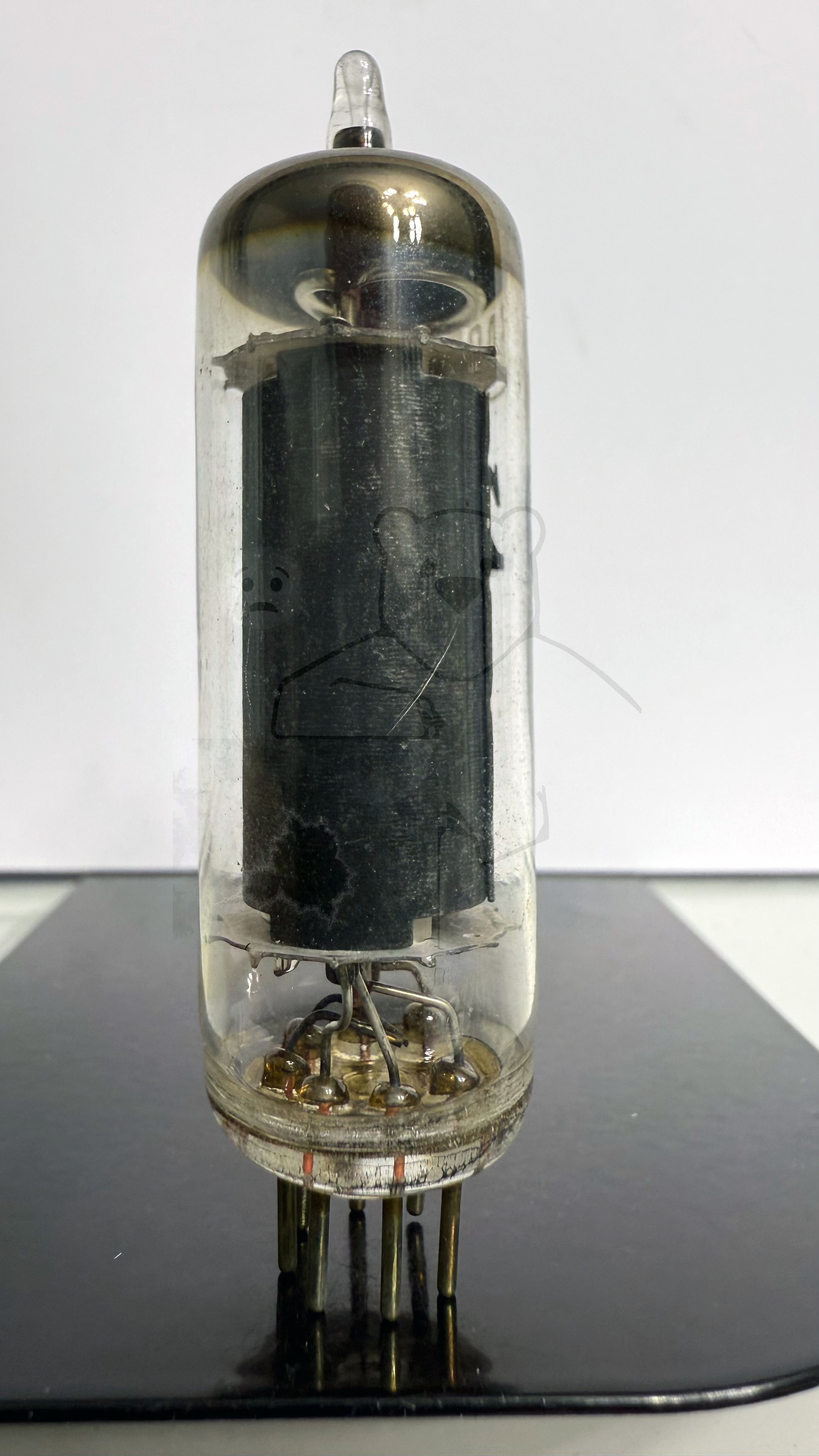

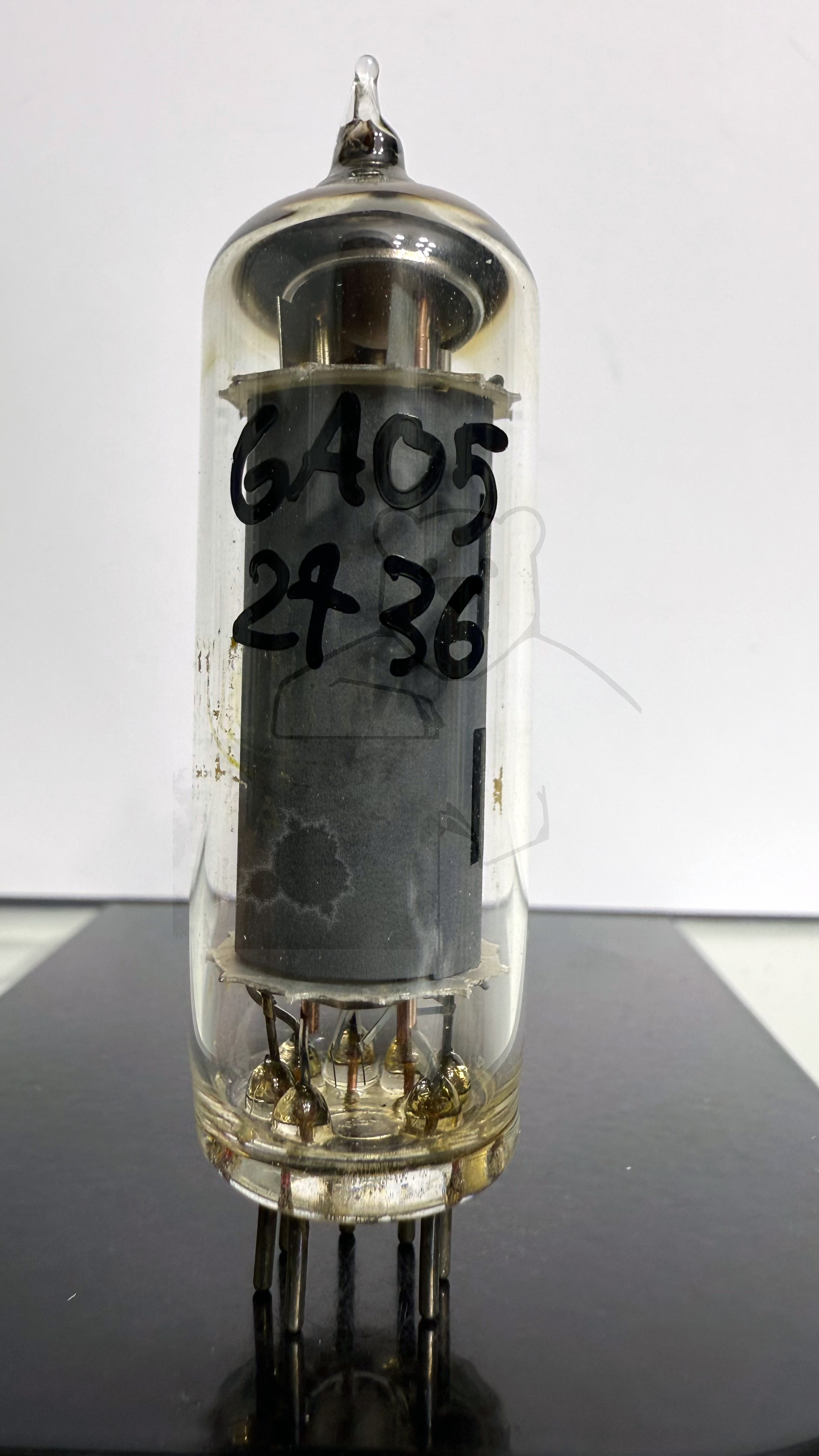

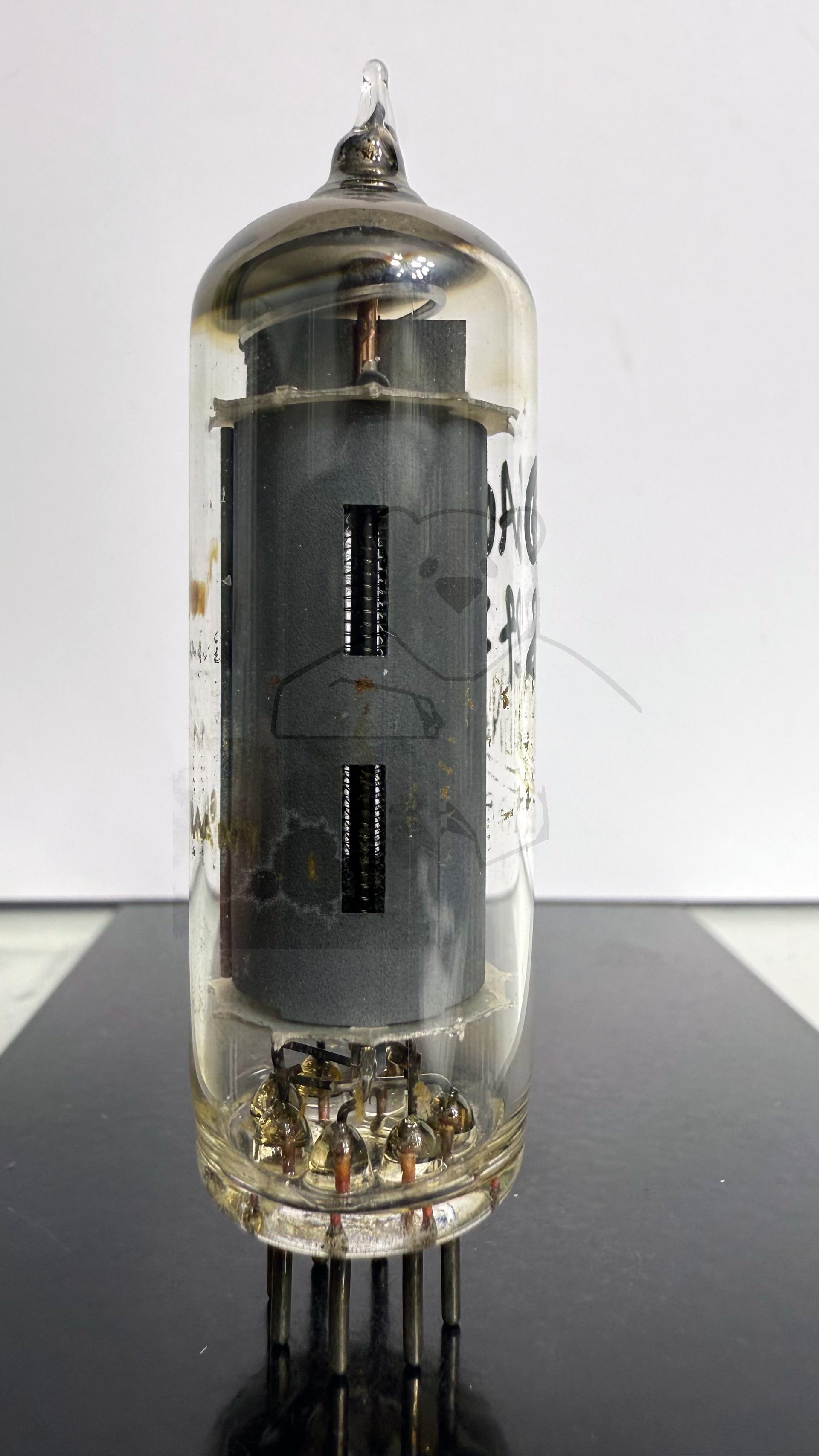

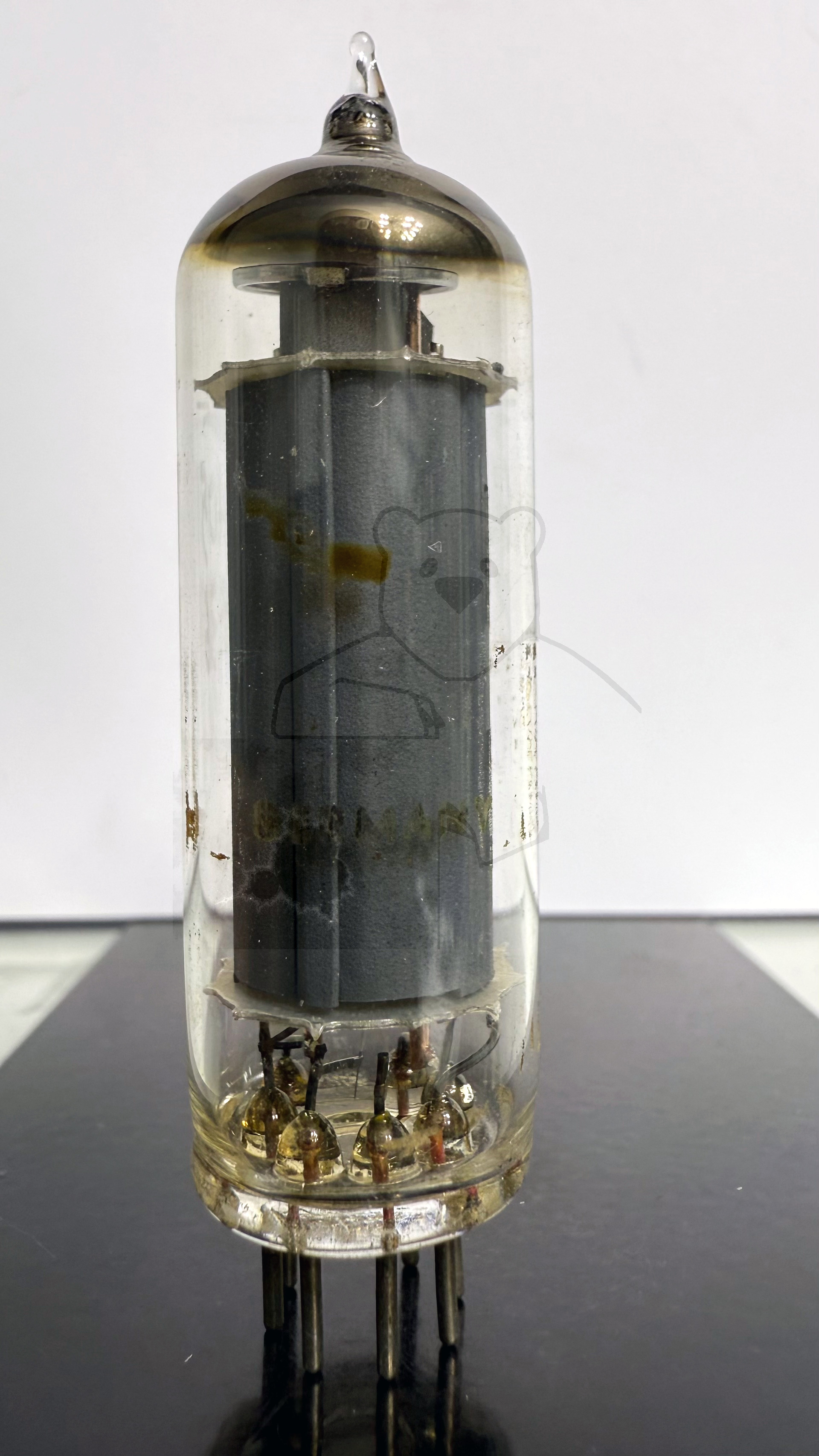

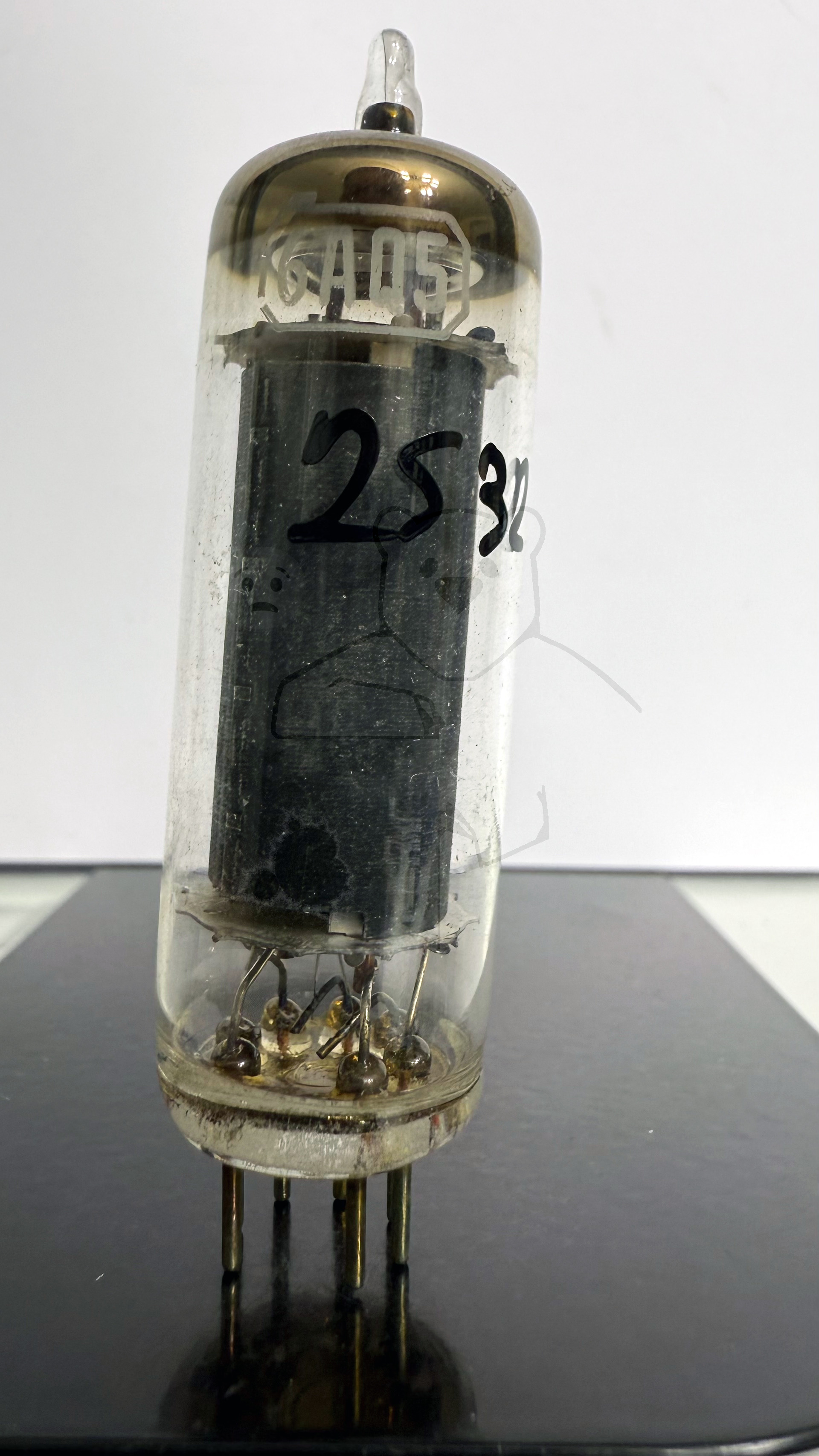

Daten und Bilder der Röhre: 6AQ5

🔎 Beschreibung der Röhre: 6AQ5

Name	6AQ5
Vergleichsname	→ 6005 → 6AQ5A 6AQ5W 6HG5 → EL90
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 17:48:09

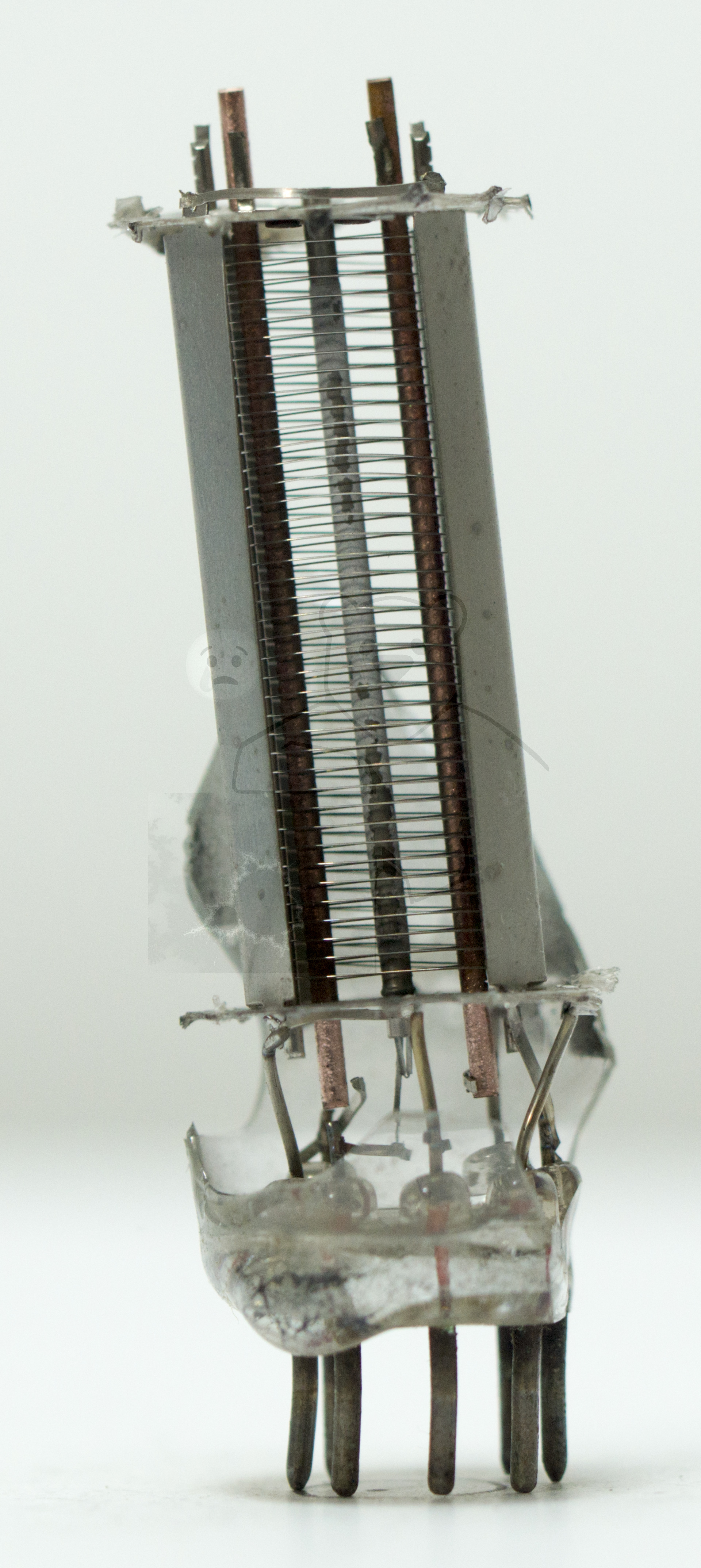

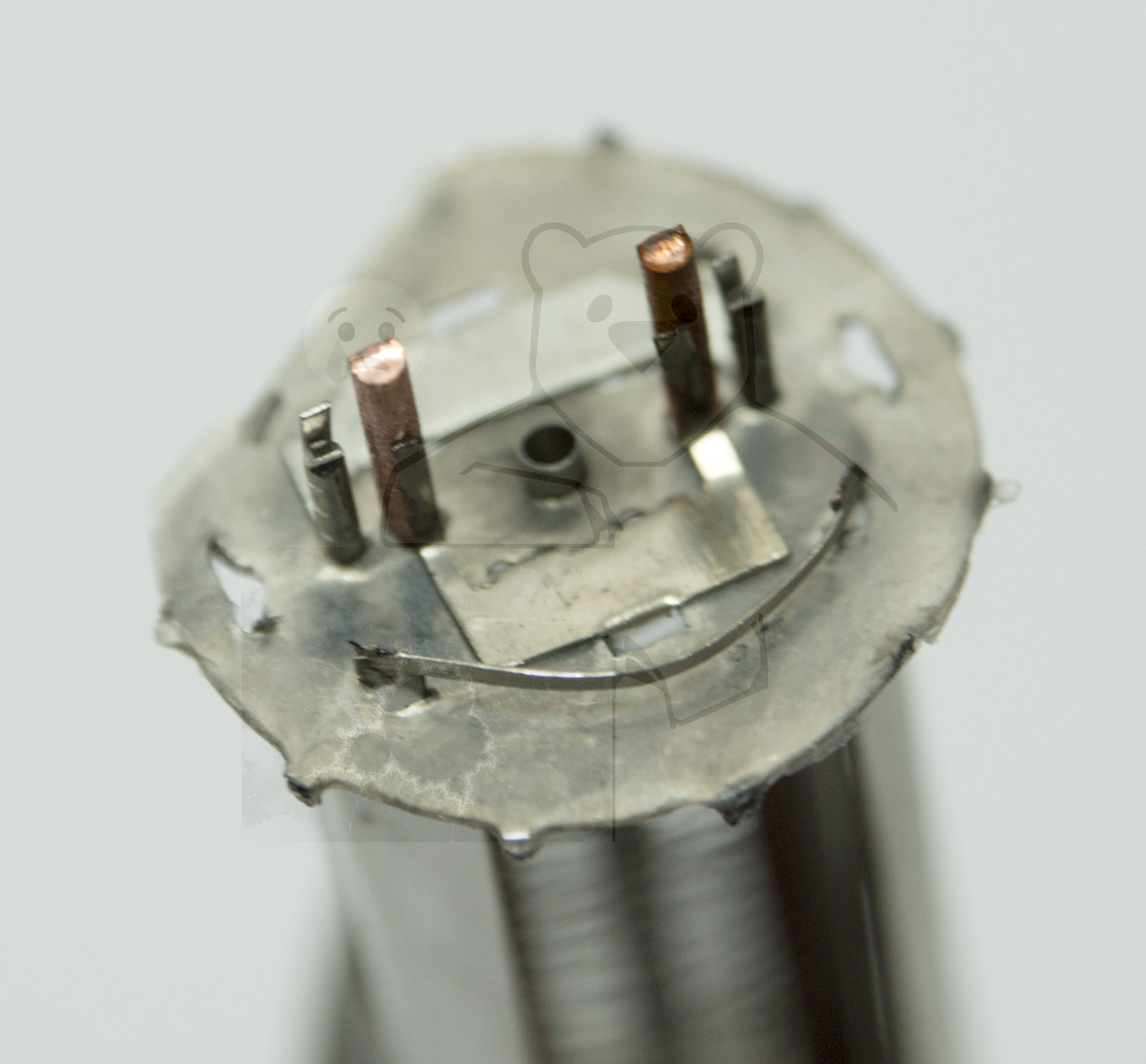

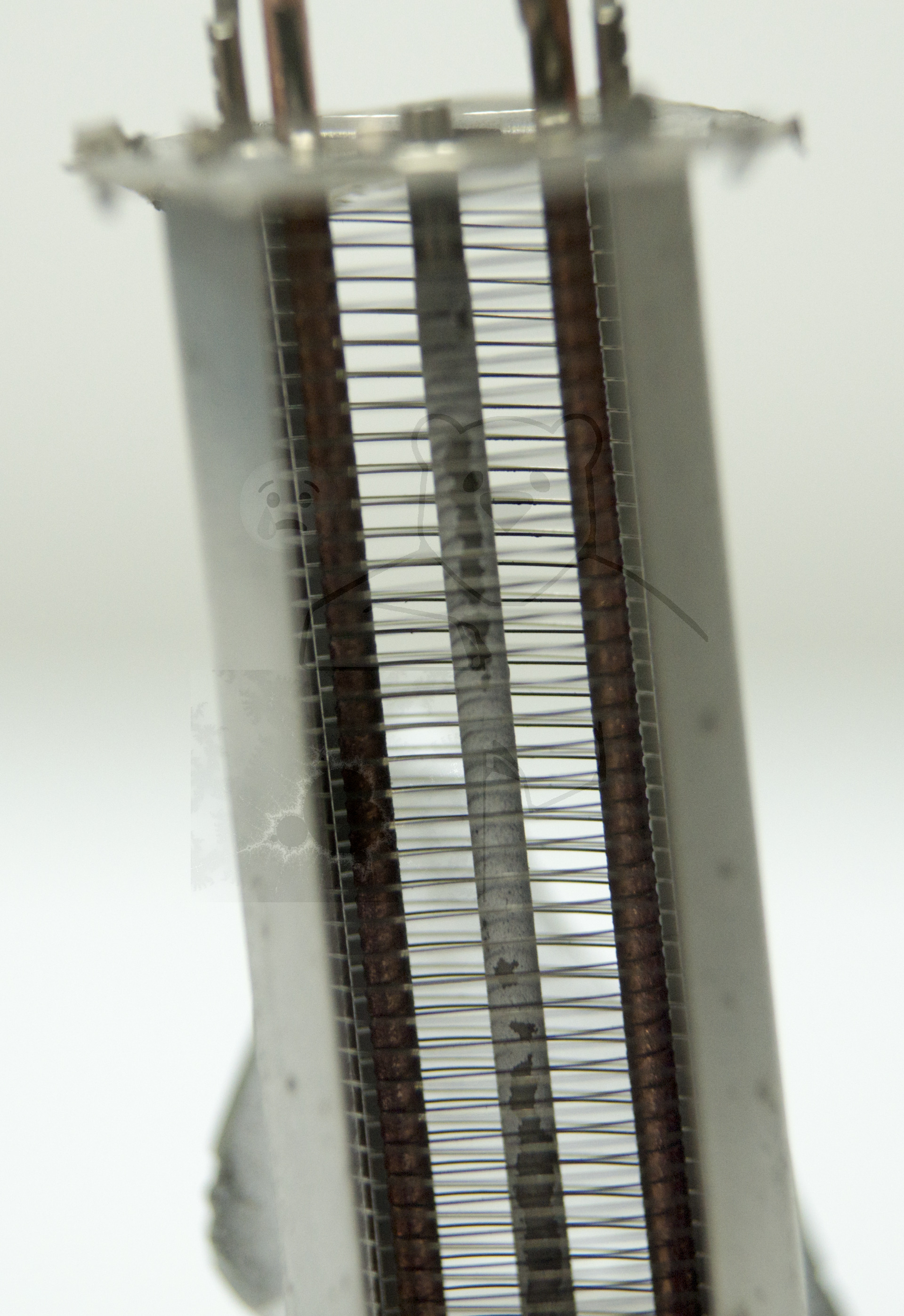

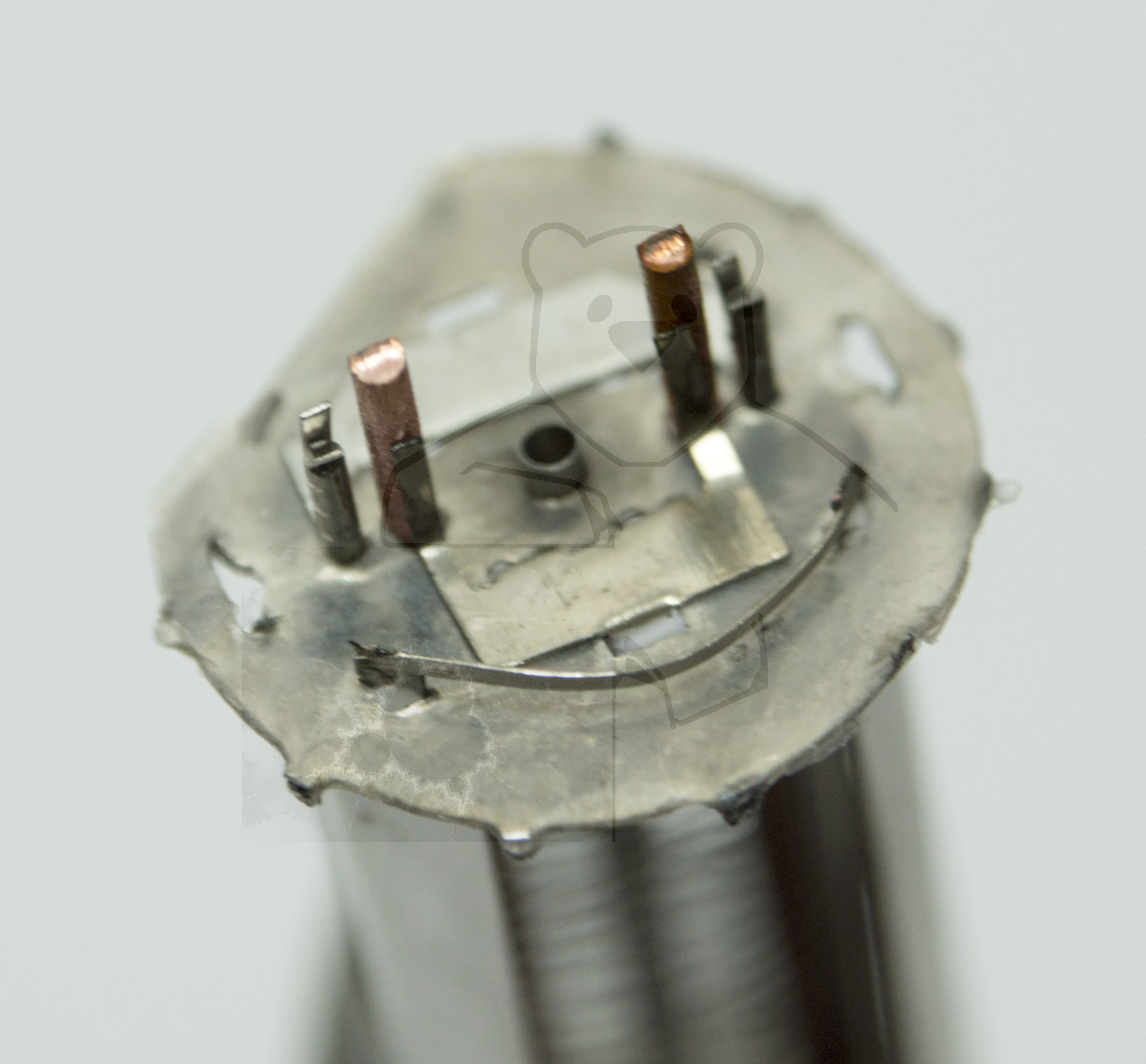

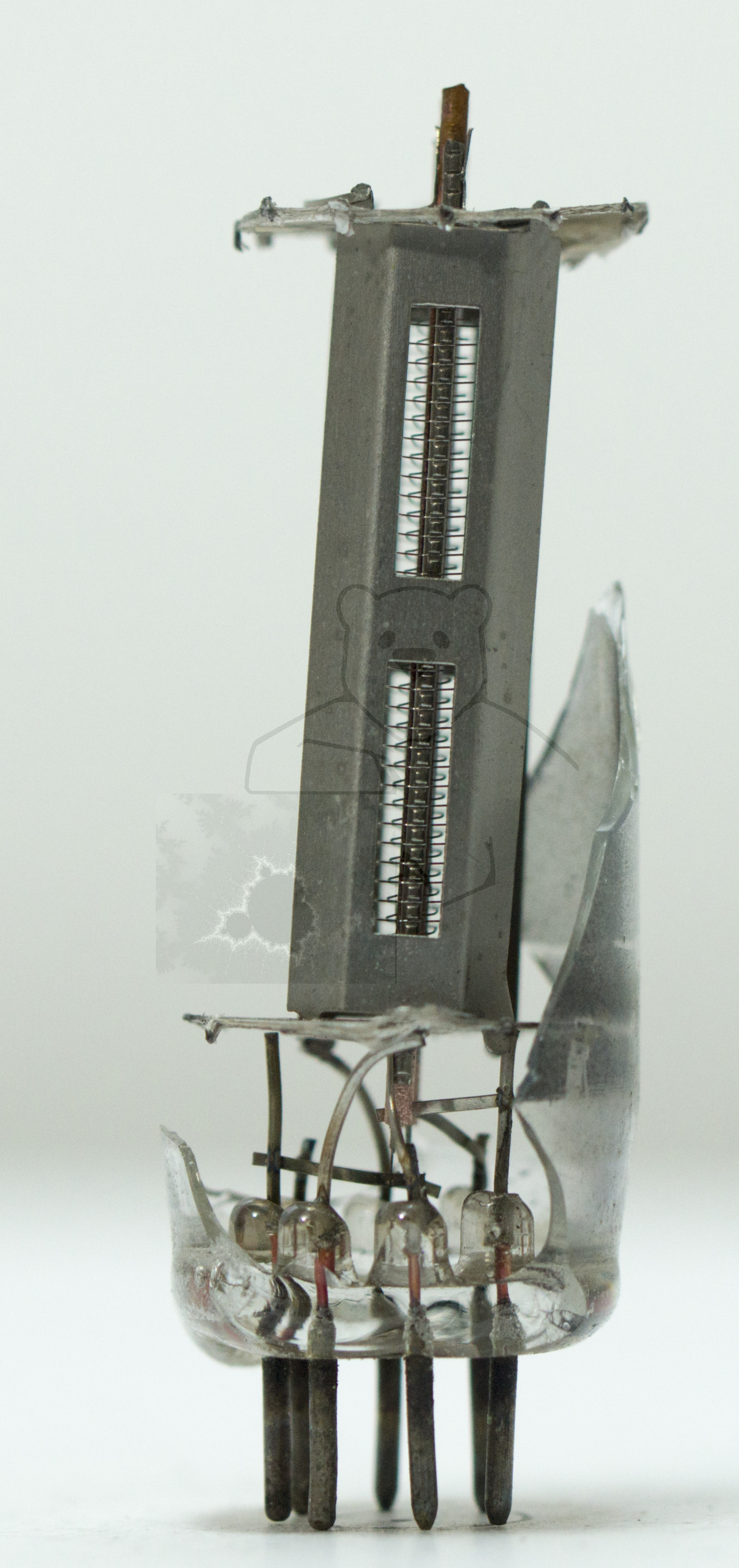

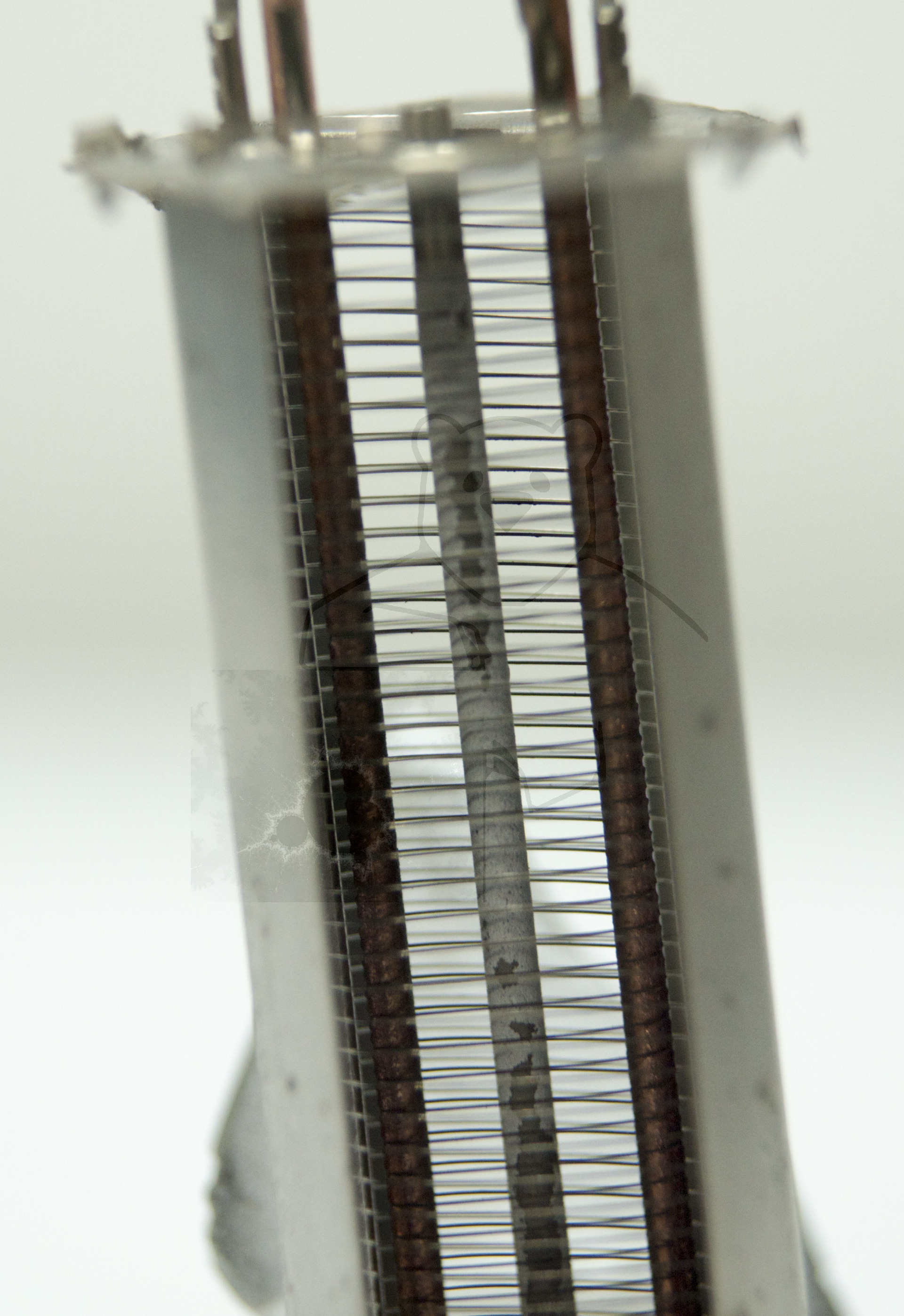

🔎 Beschreibung der Systeme für die Röhre: 6AQ5

	System 1
Kathode	2
Gitter 1	1, 7
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6AQ5

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: 6AQ5
Datenblatt 6AQ5 Brimar [www.tubedata.info].pdf (49 kB)
Datenblatt 6AQ5 General Electric Version 1.pdf (608 kB)
Datenblatt 6AQ5 General Electric Version 2.pdf (526 kB)
Datenblatt 6AQ5 Mazda Belvu [www.tubedata.info].pdf (400 kB)
Datenblatt 6AQ5 Tung-Sol [www.tubedata.info].pdf (211 kB)
Datenblatt 6AQ5A RCA [www.tubedata.info].pdf (166 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
