Daten und Bilder der Röhre: EL60

🔎 Beschreibung der Röhre: EL60

Name	EL60
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 9pol. → Liste aller Röhren mit: Loktal, 9pol.

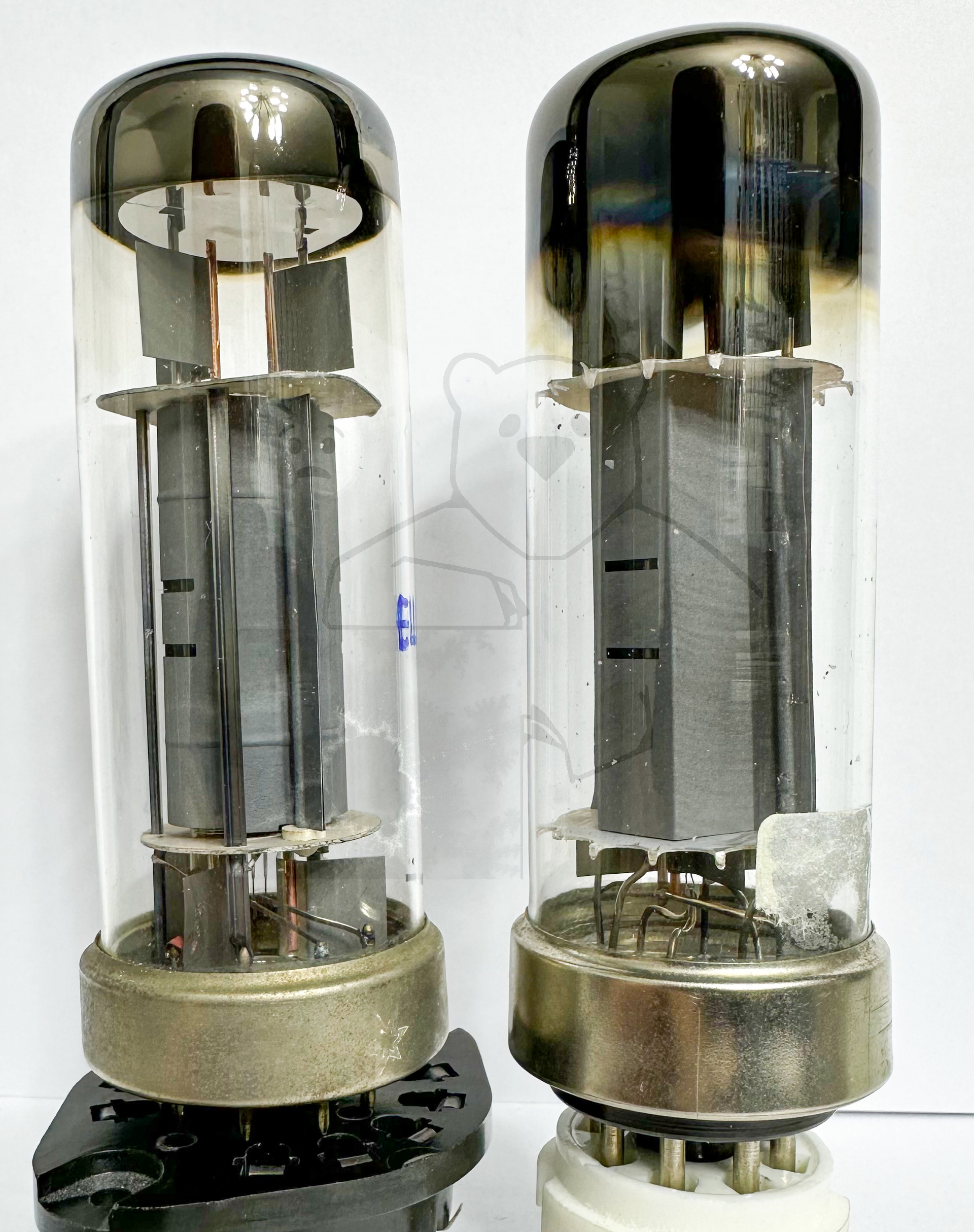

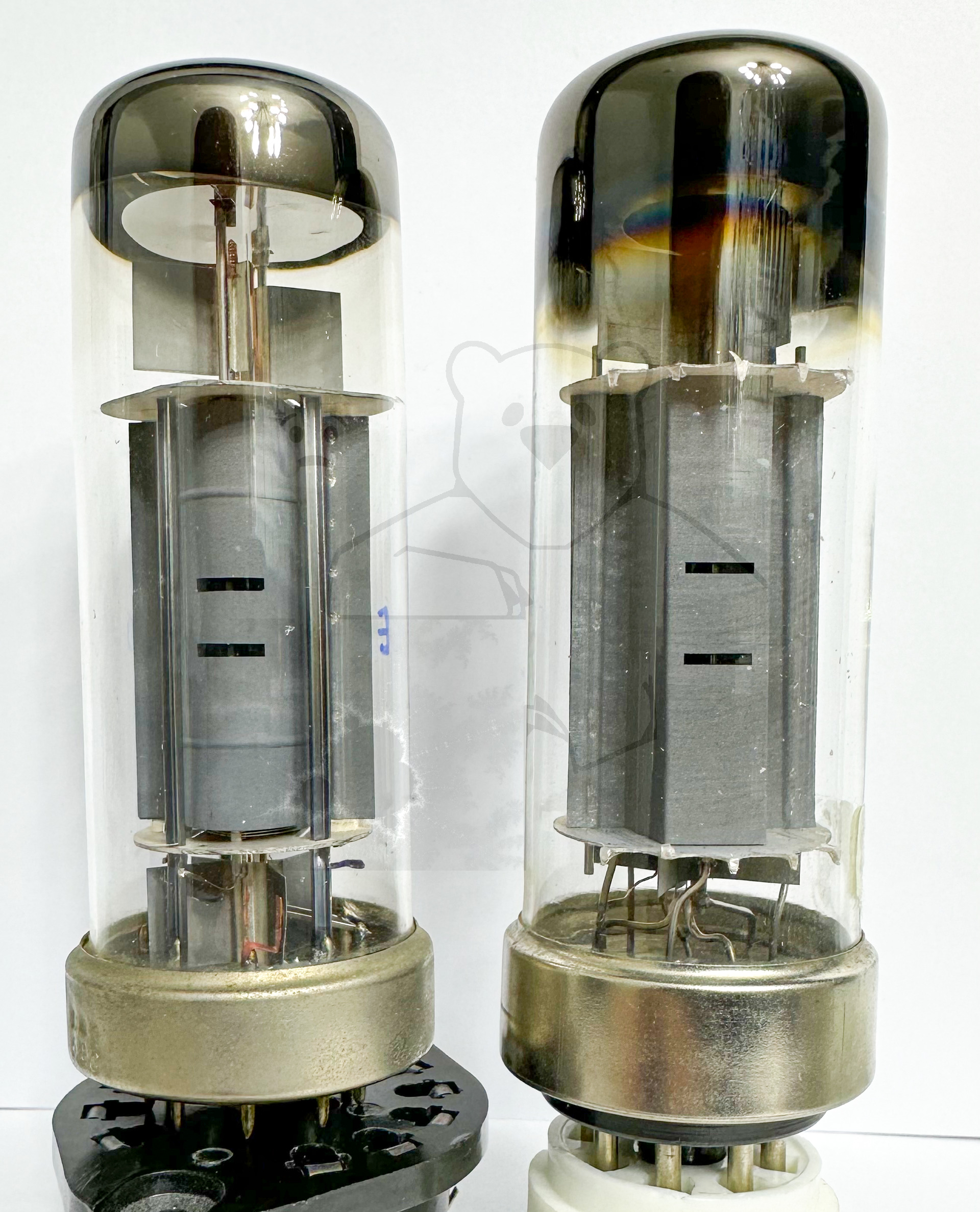

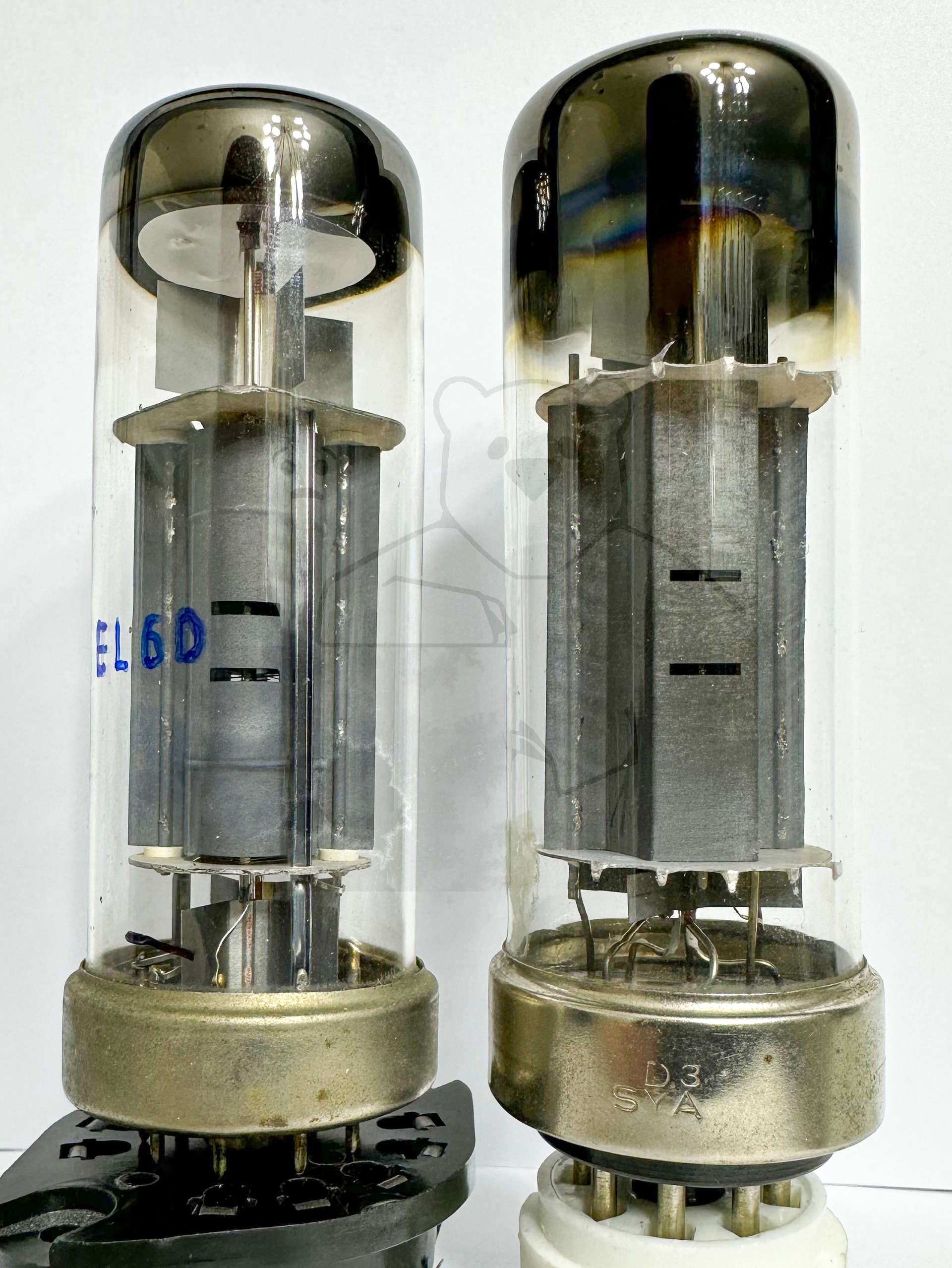

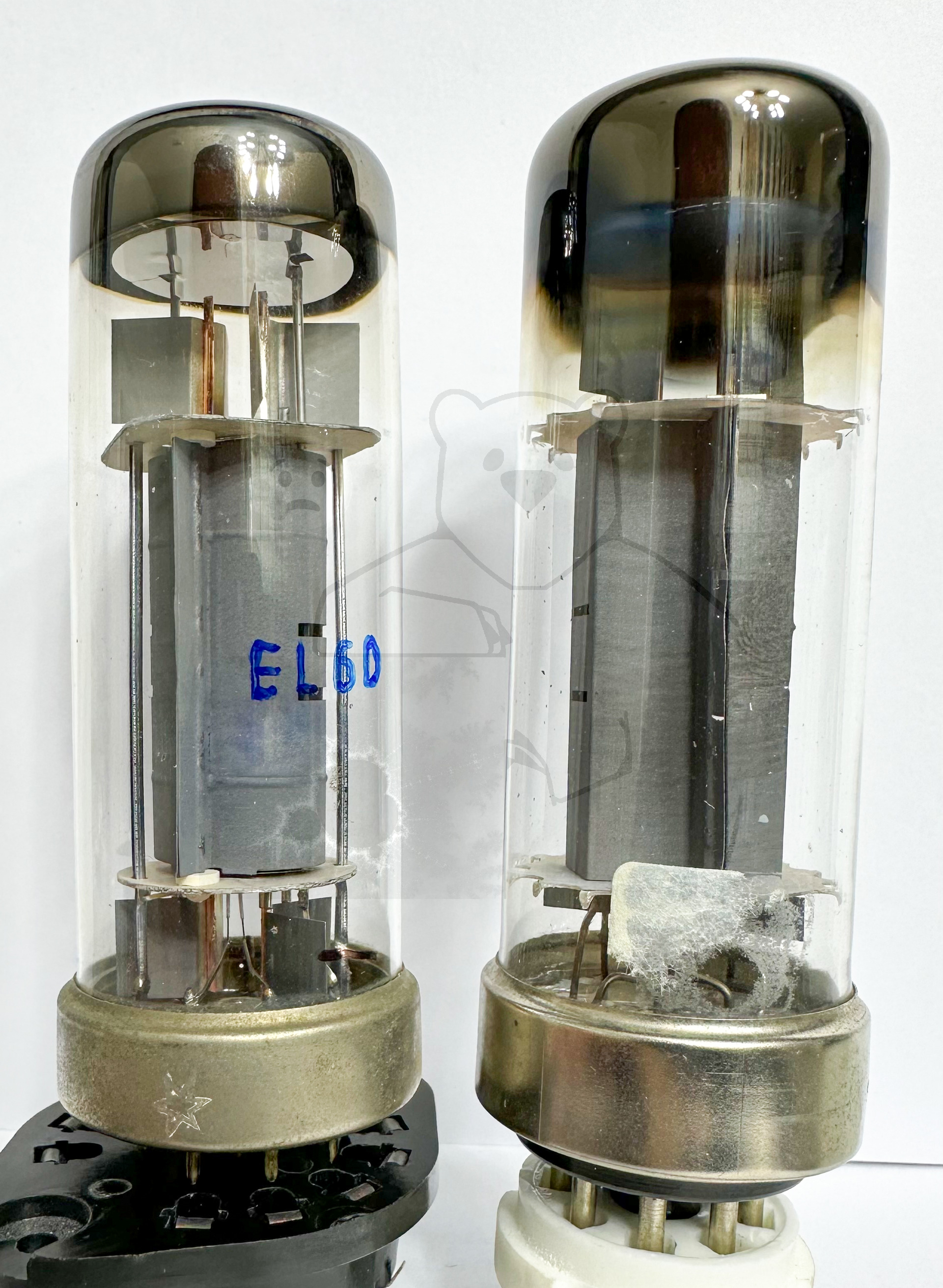

Zusätzliche Informationen	Die → EL60 besitzt das selbe Röhrensystem wie die → EL34, aber mit einem 9 poligen Loktal-Sockel. Die → EL60 wurde vor der → EL34 produziert, fand aber Aufgrund des Sockels keinen Anklang und wurde dann mit einem Oktal-Sockel ausgestsattet und als → EL34 vertrieben.
Letzte Änderung	06.10.2023 04:54:26

🔎 Beschreibung der Systeme für die Röhre: EL60

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 9
Abschirmung
Funktion	→ Endpentode
