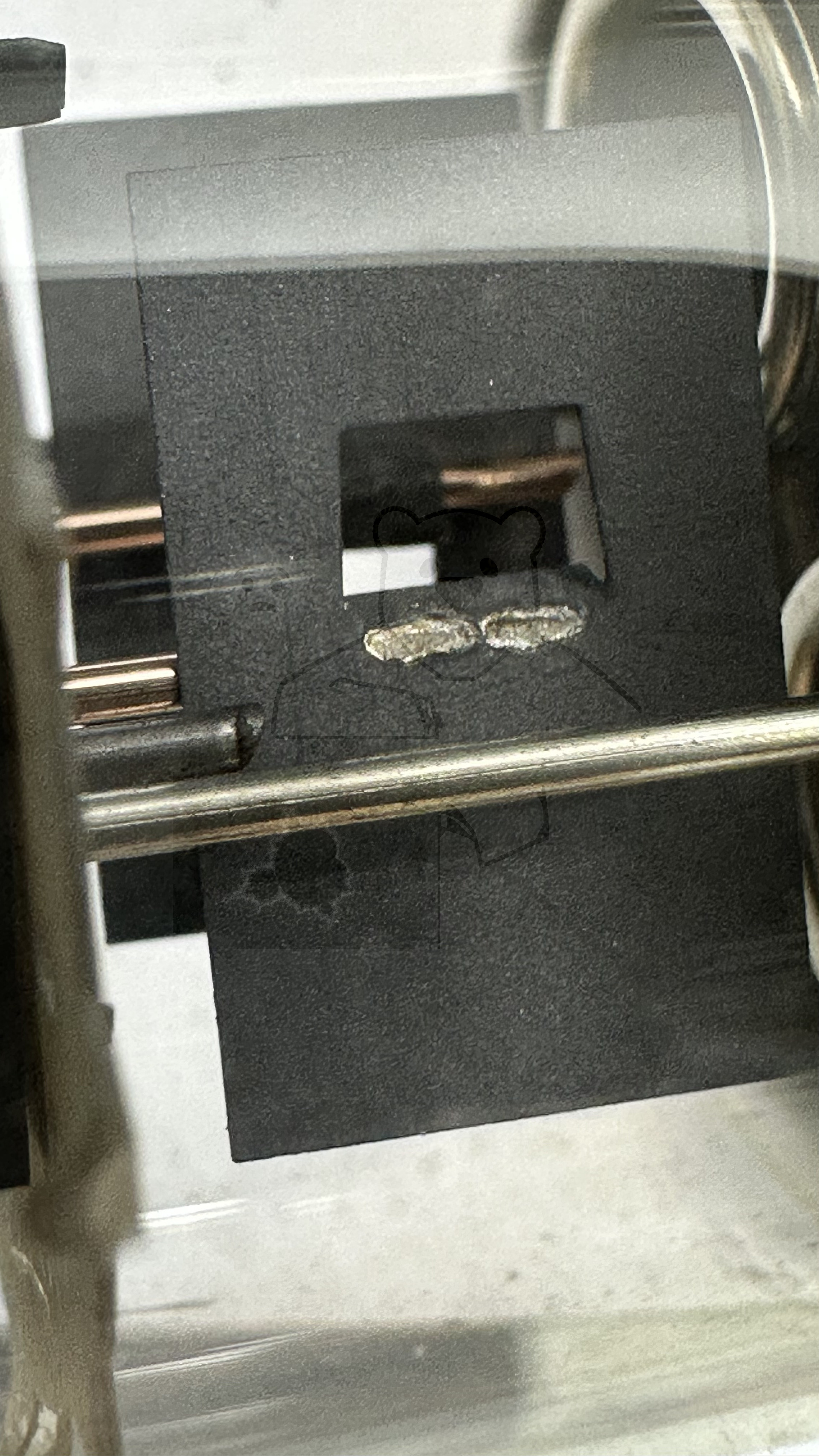

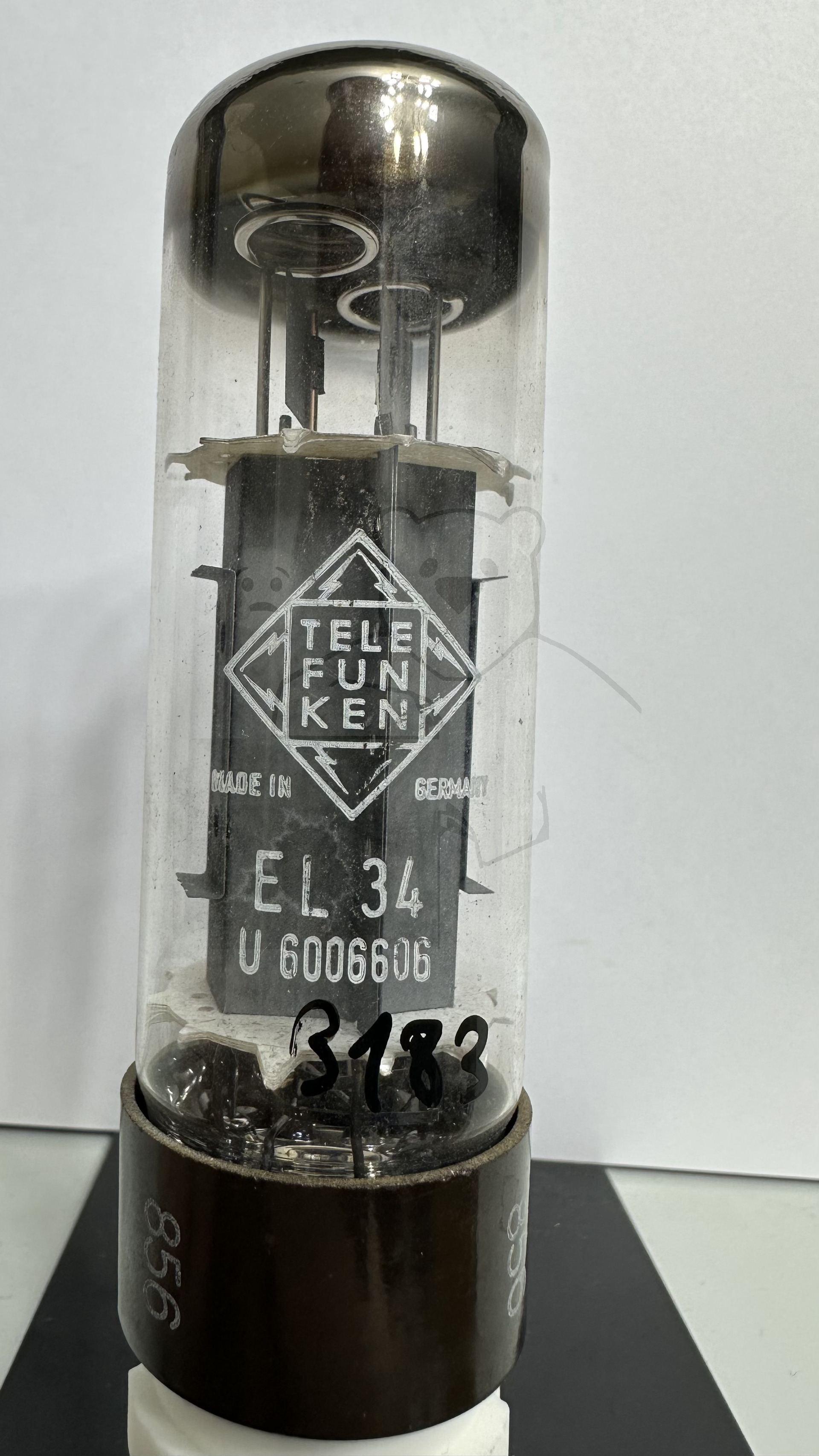

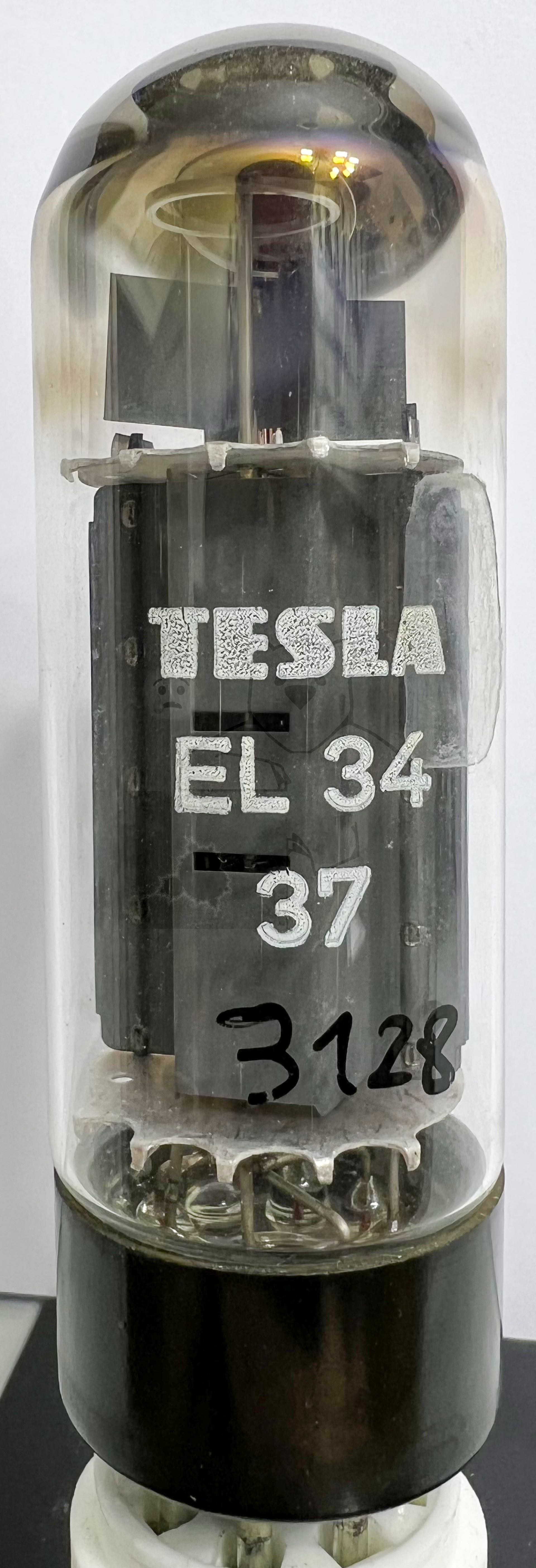

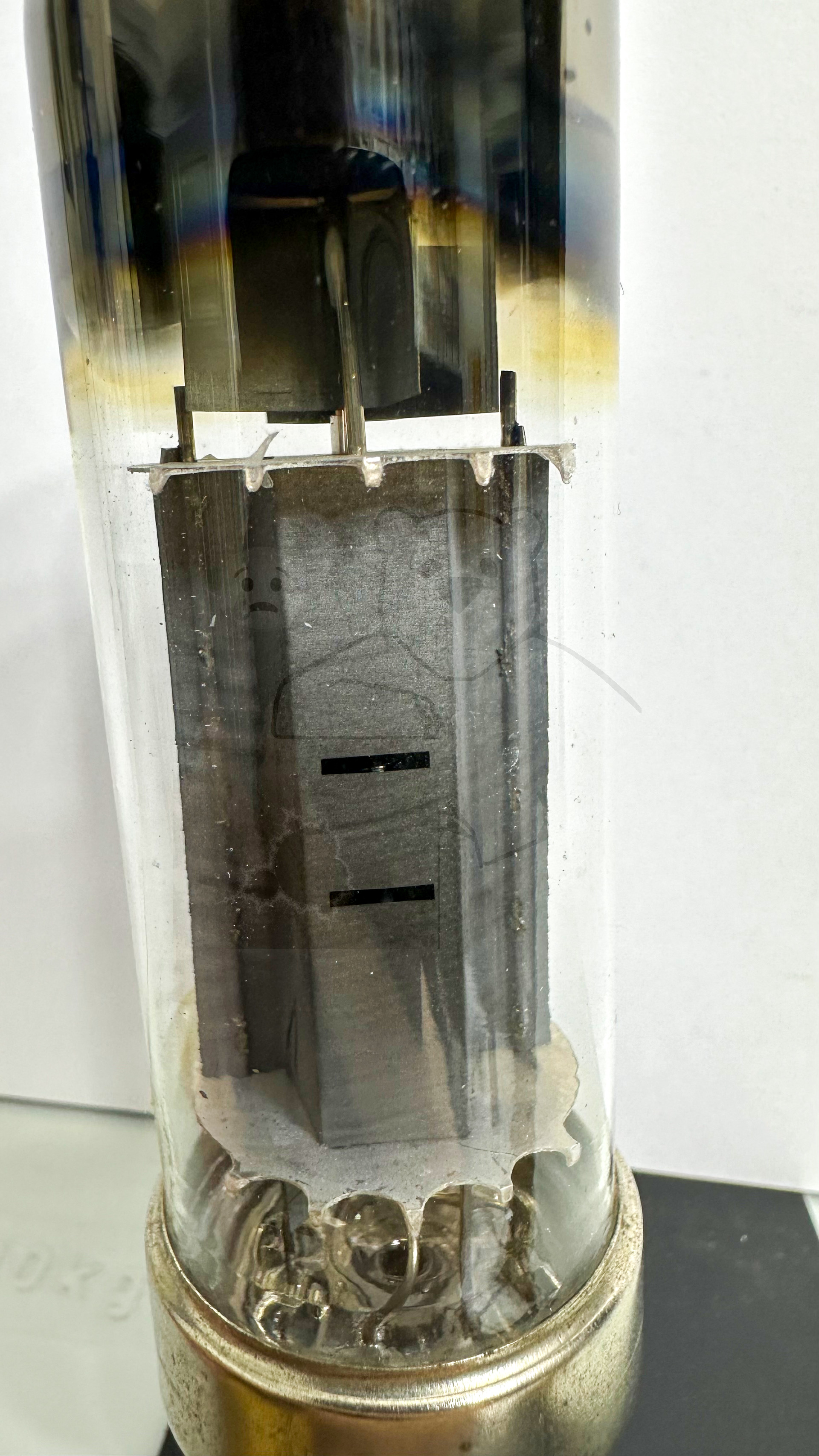

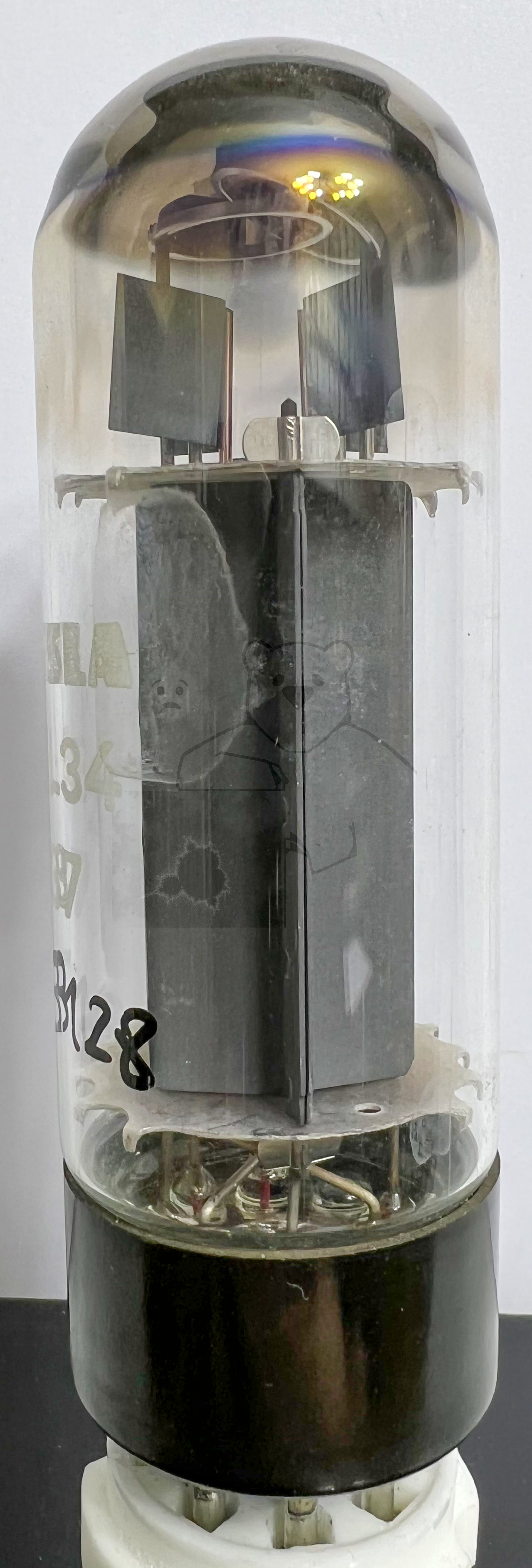

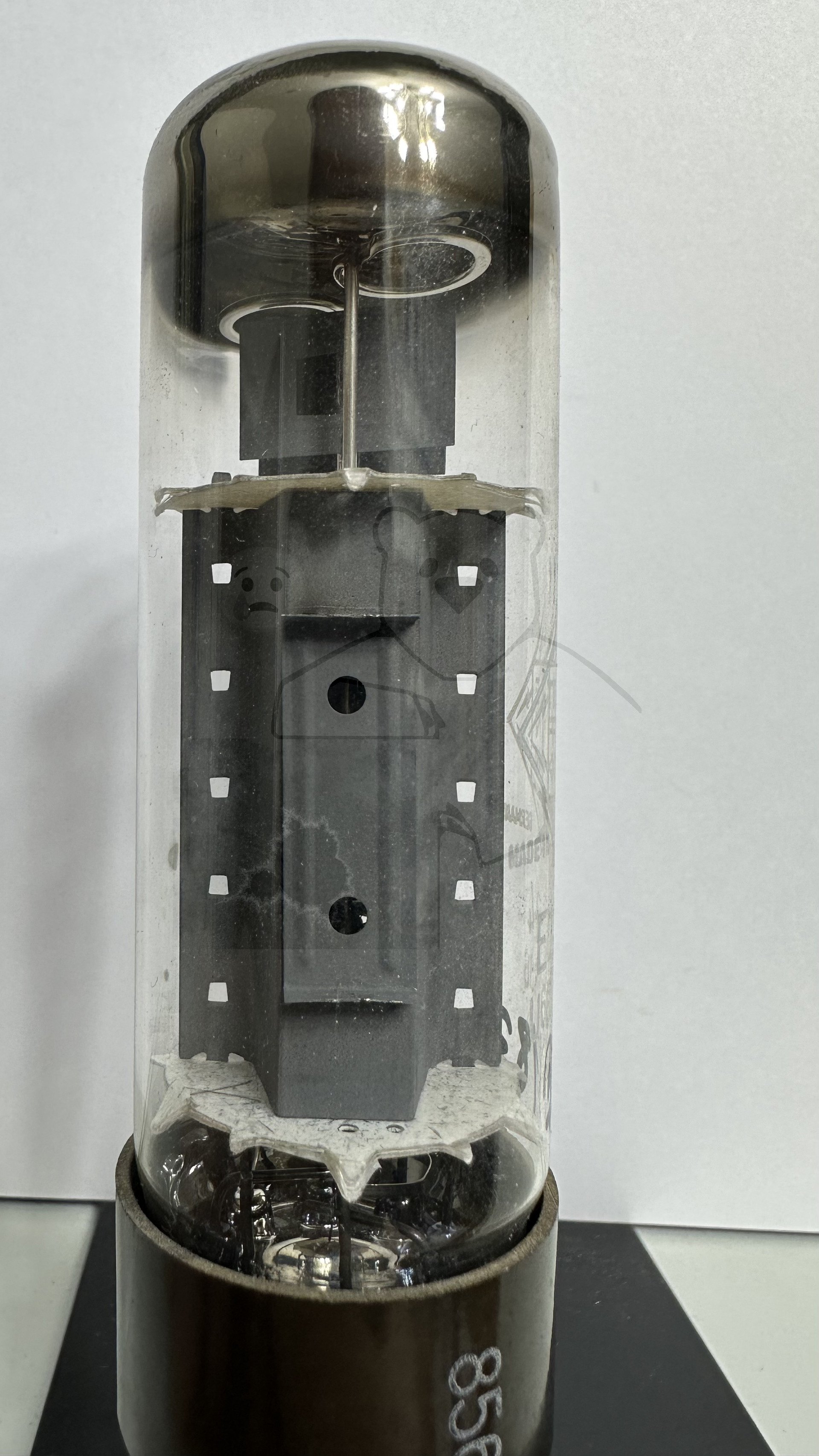

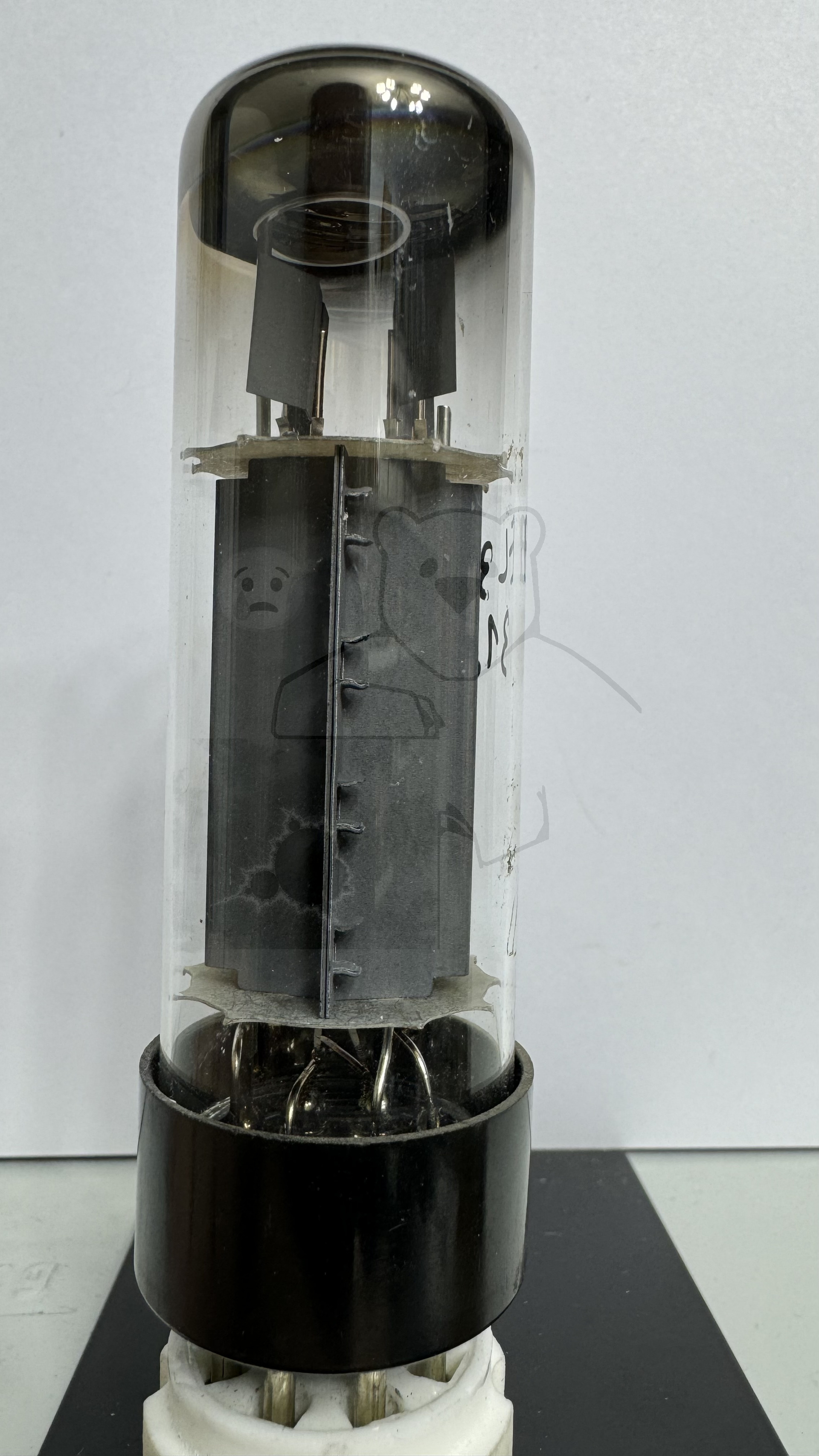

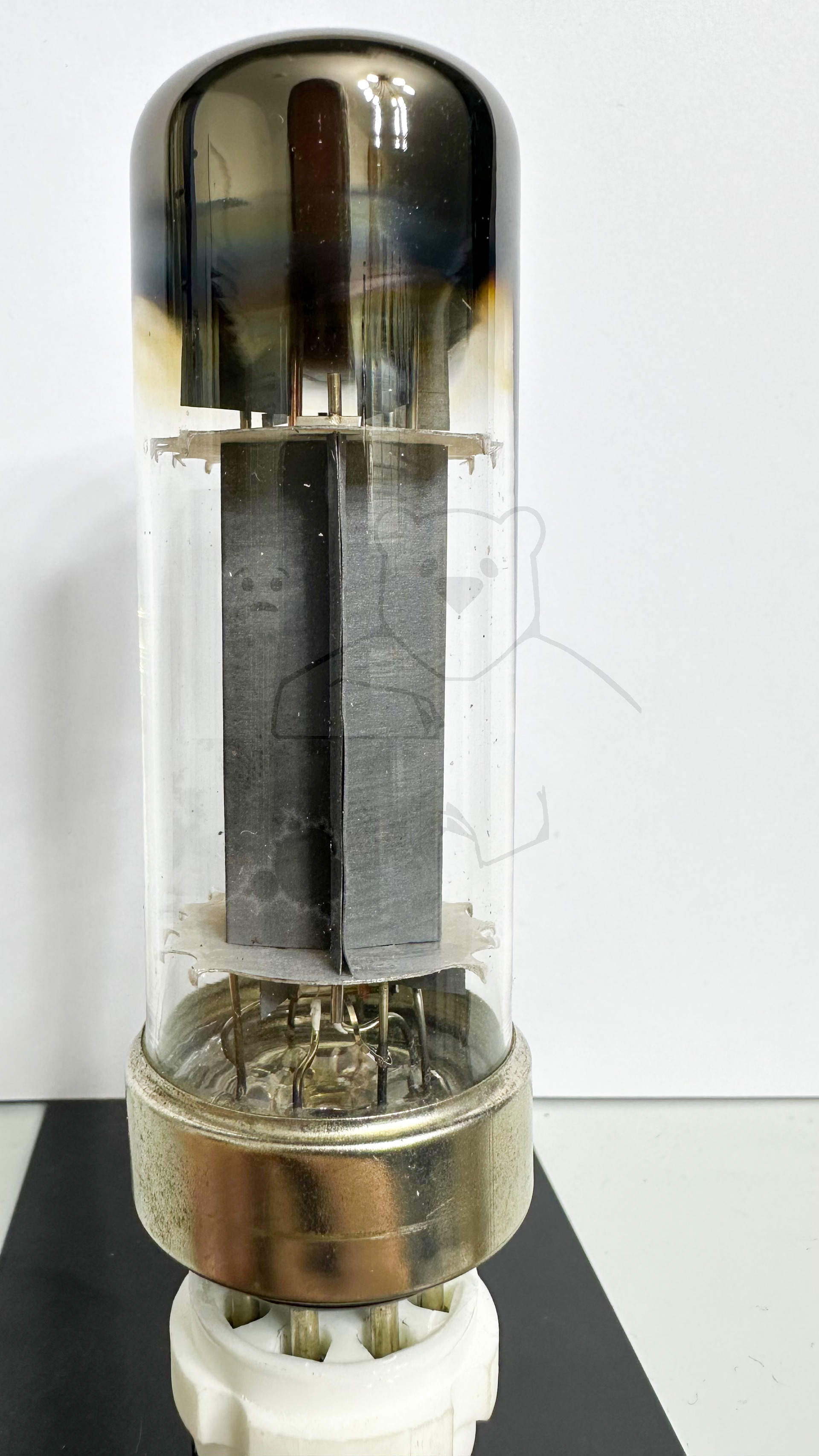

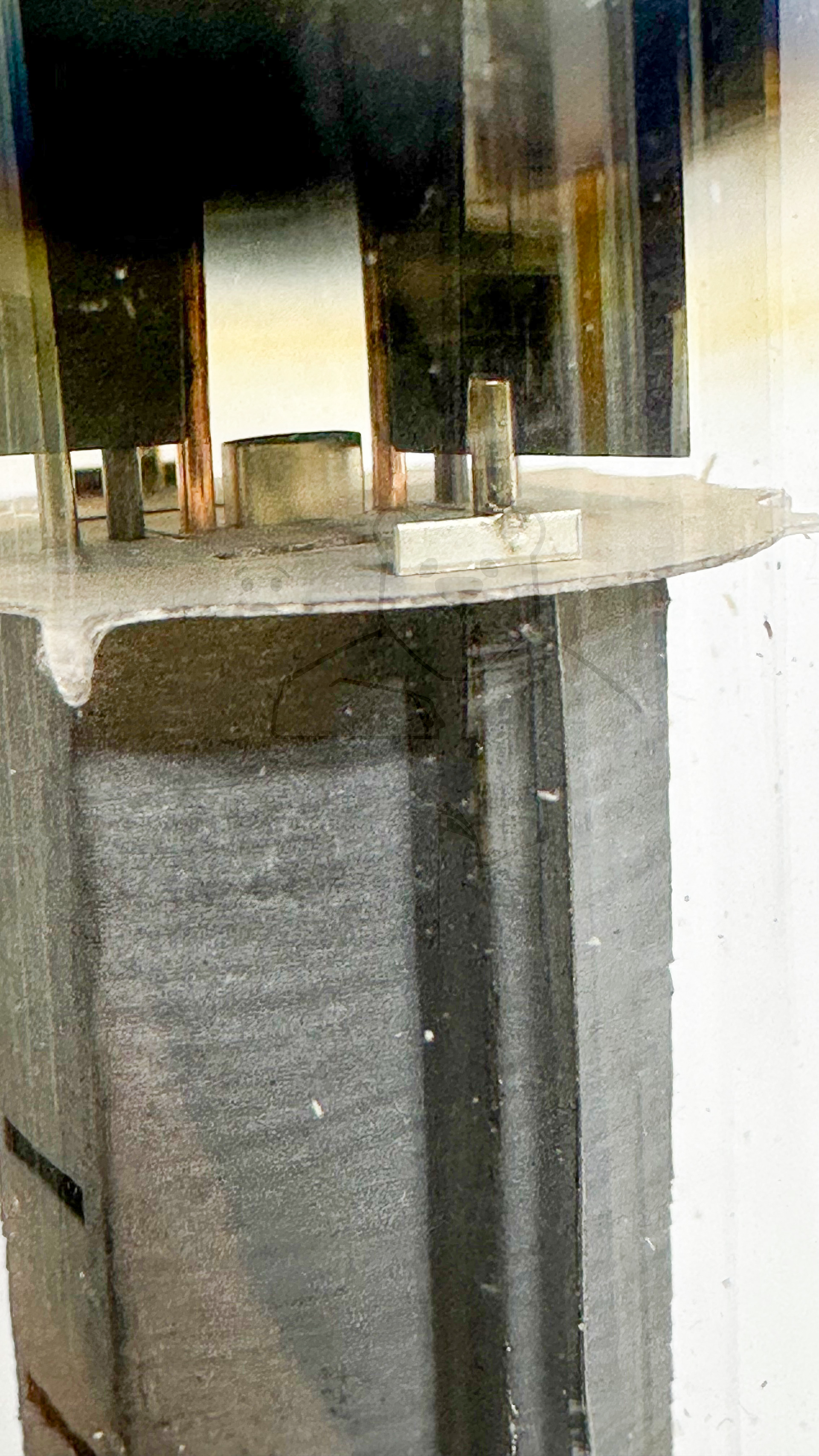

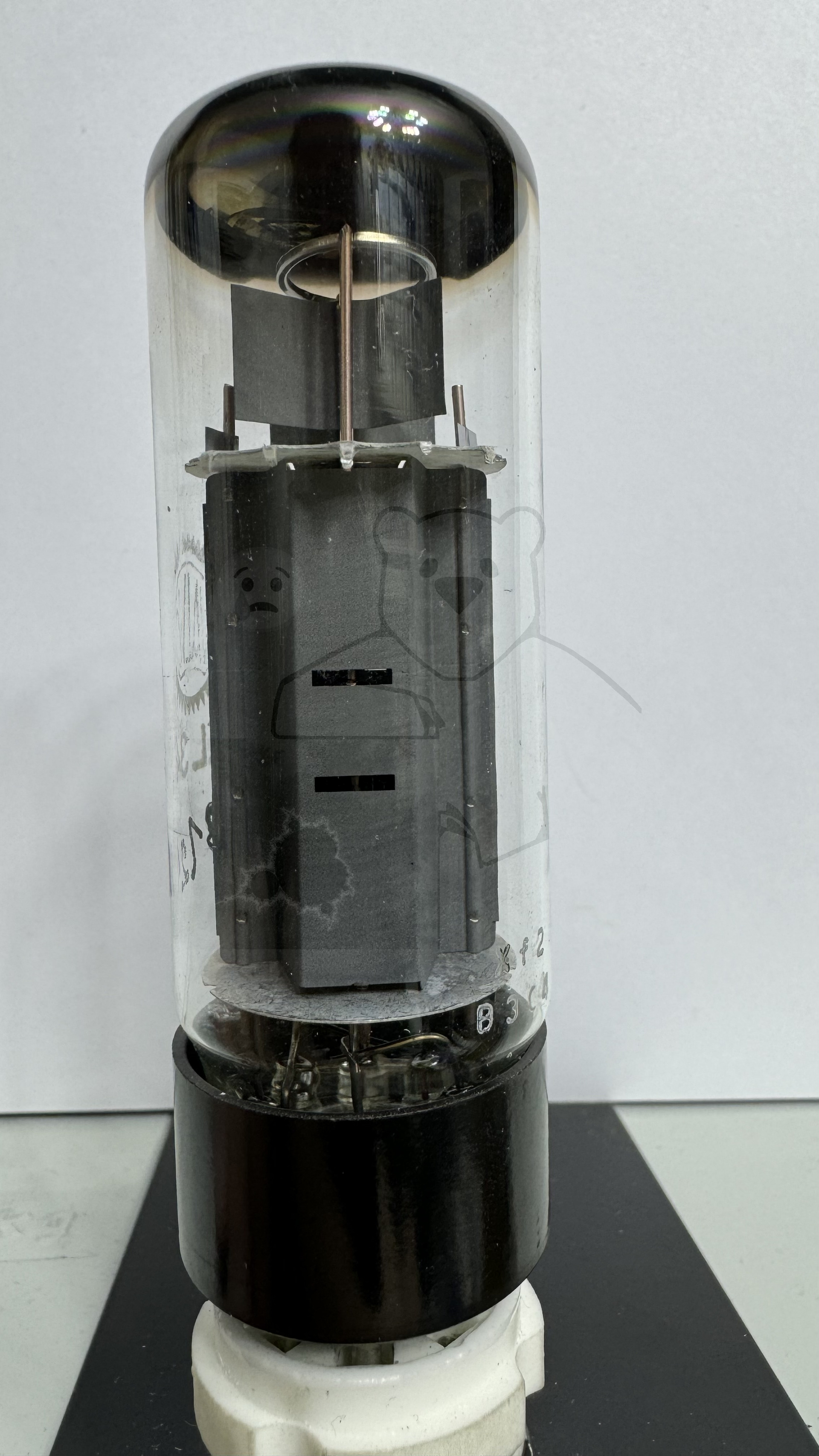

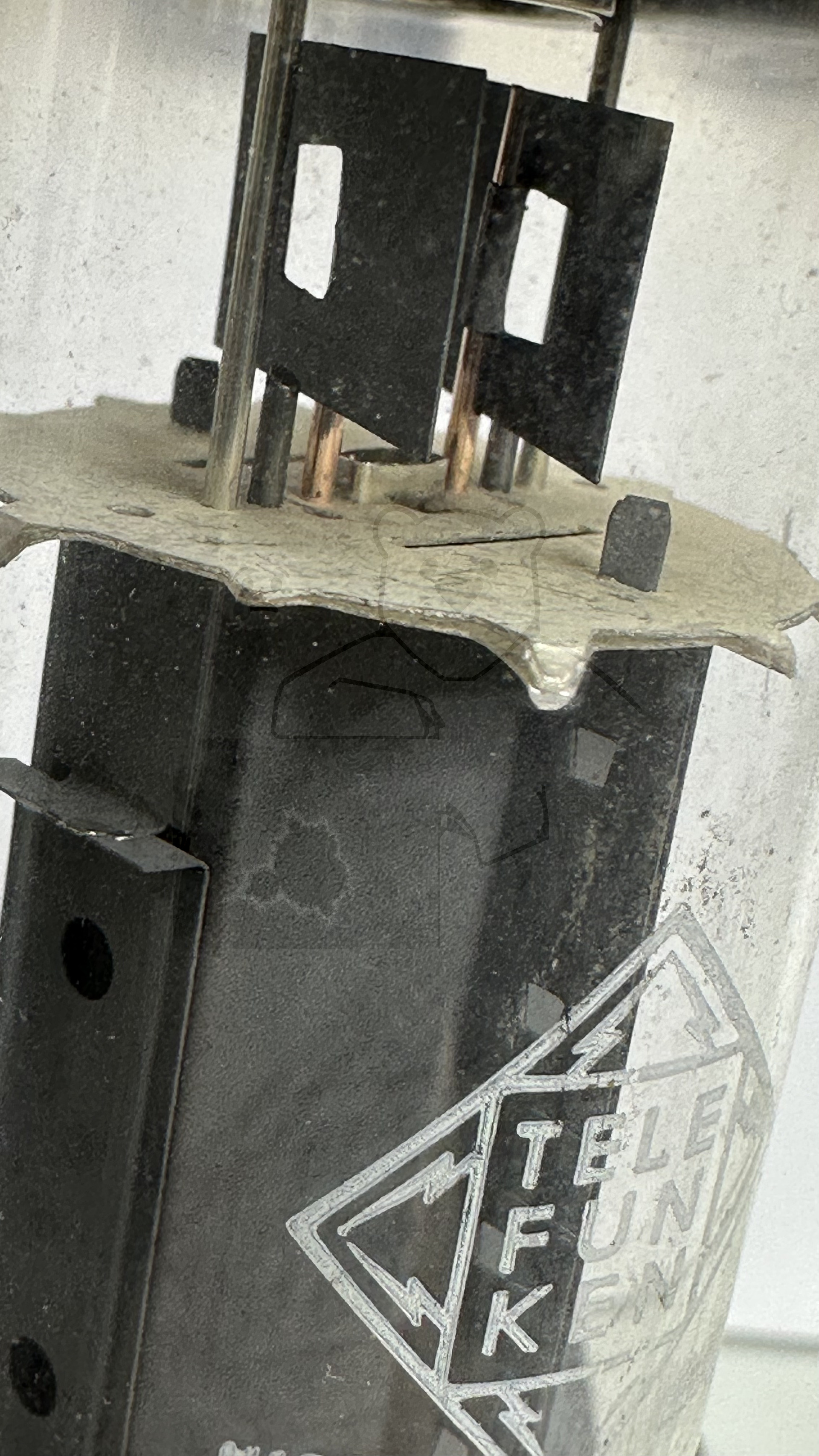

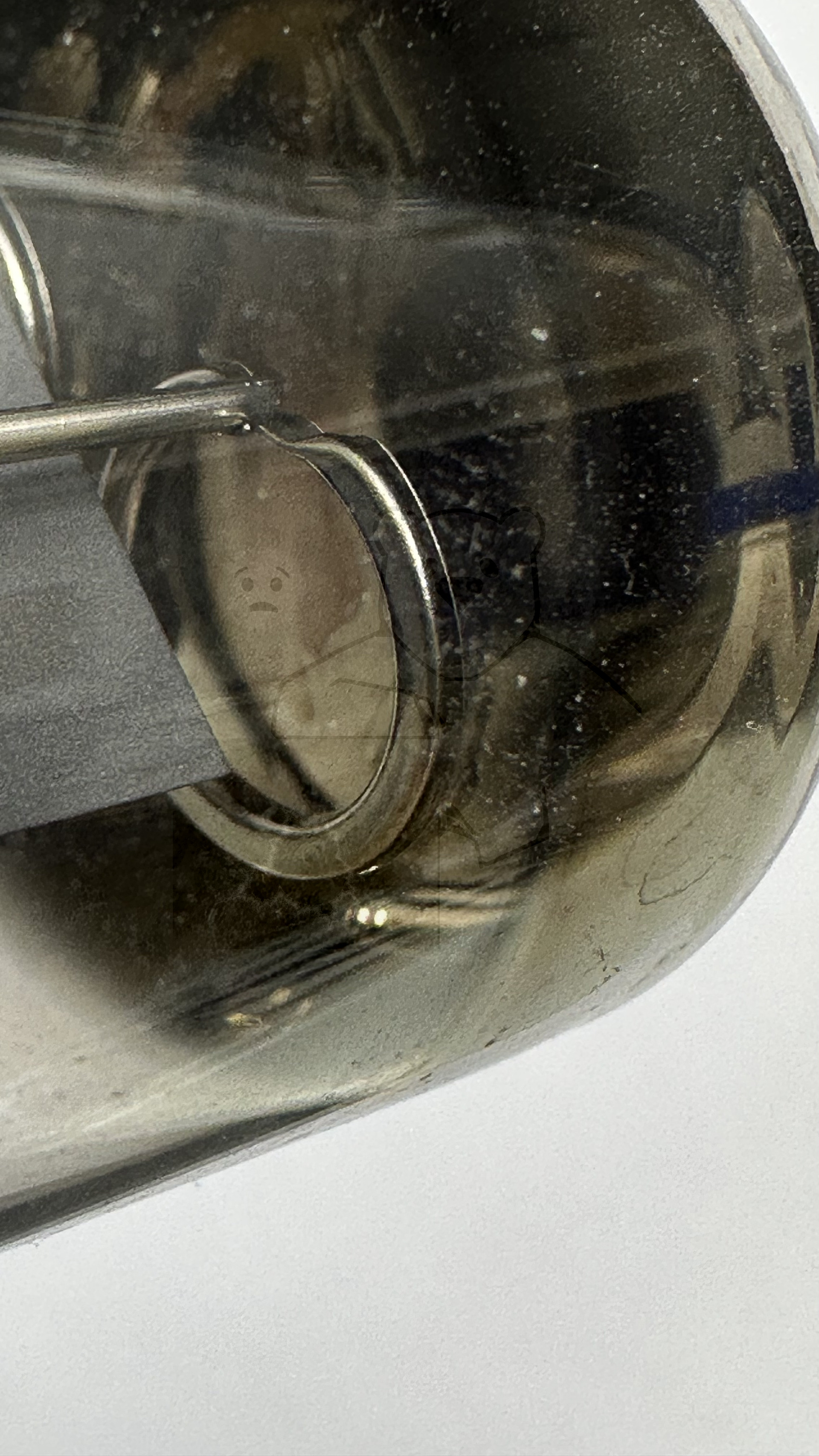

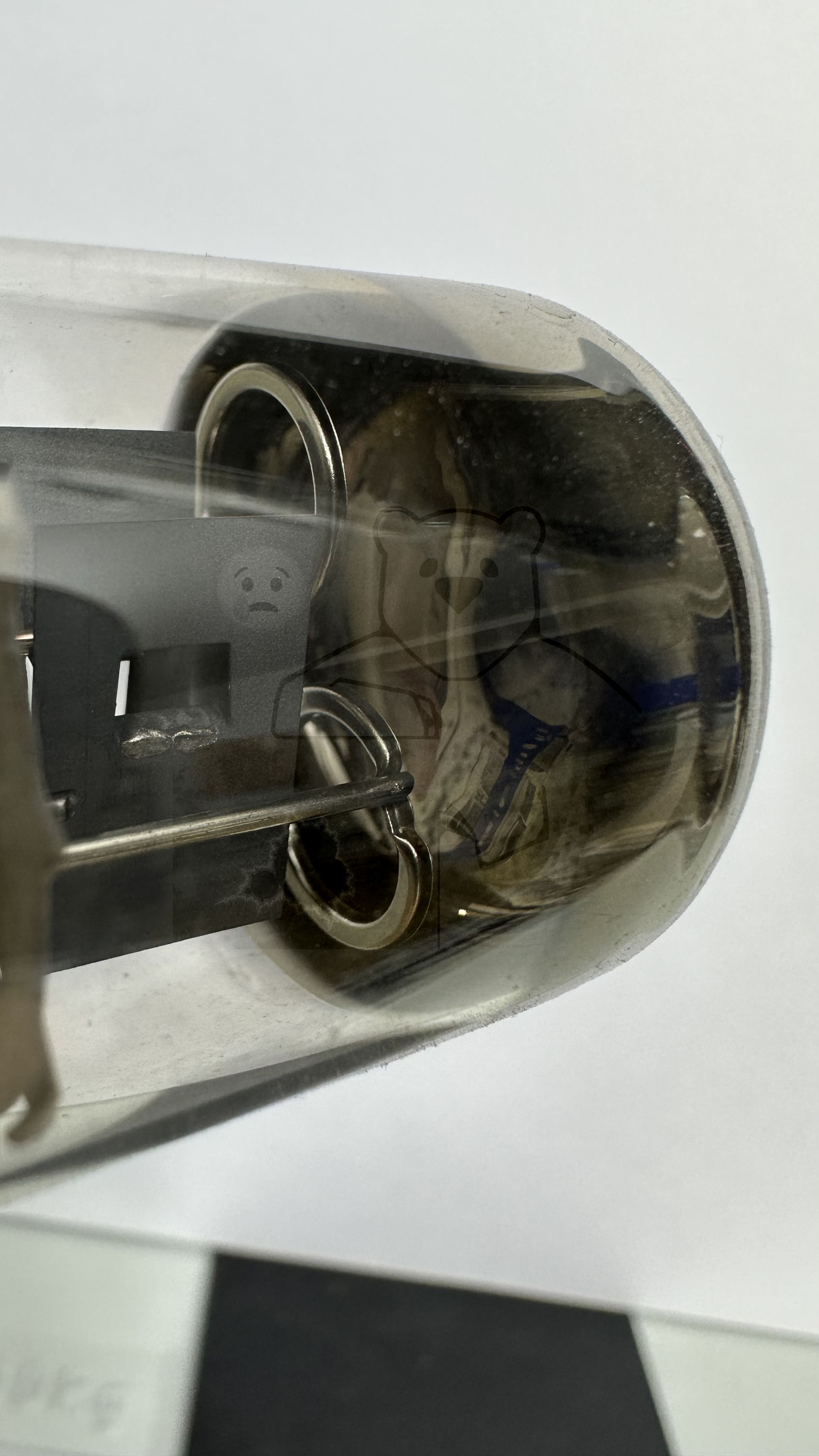

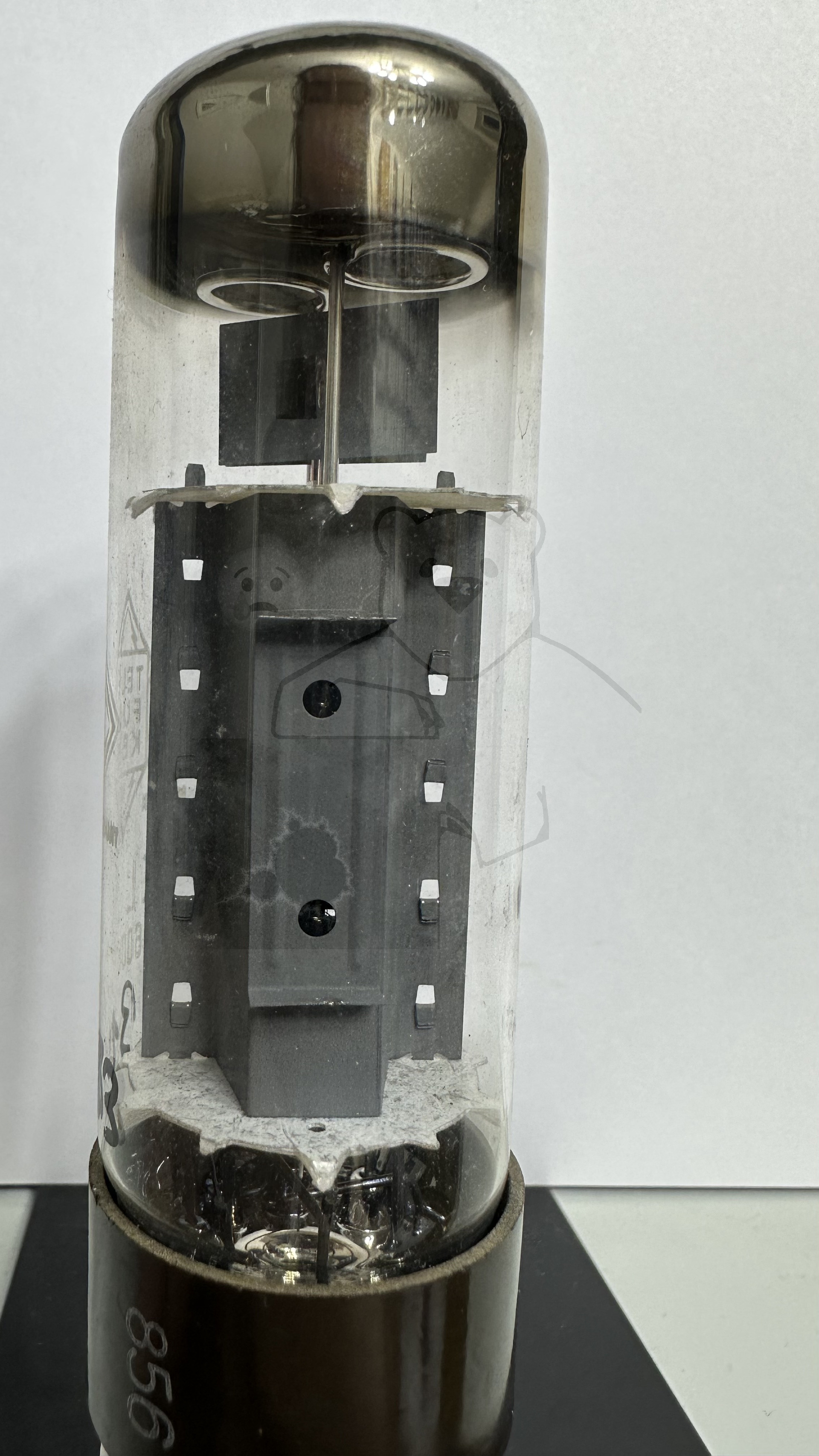

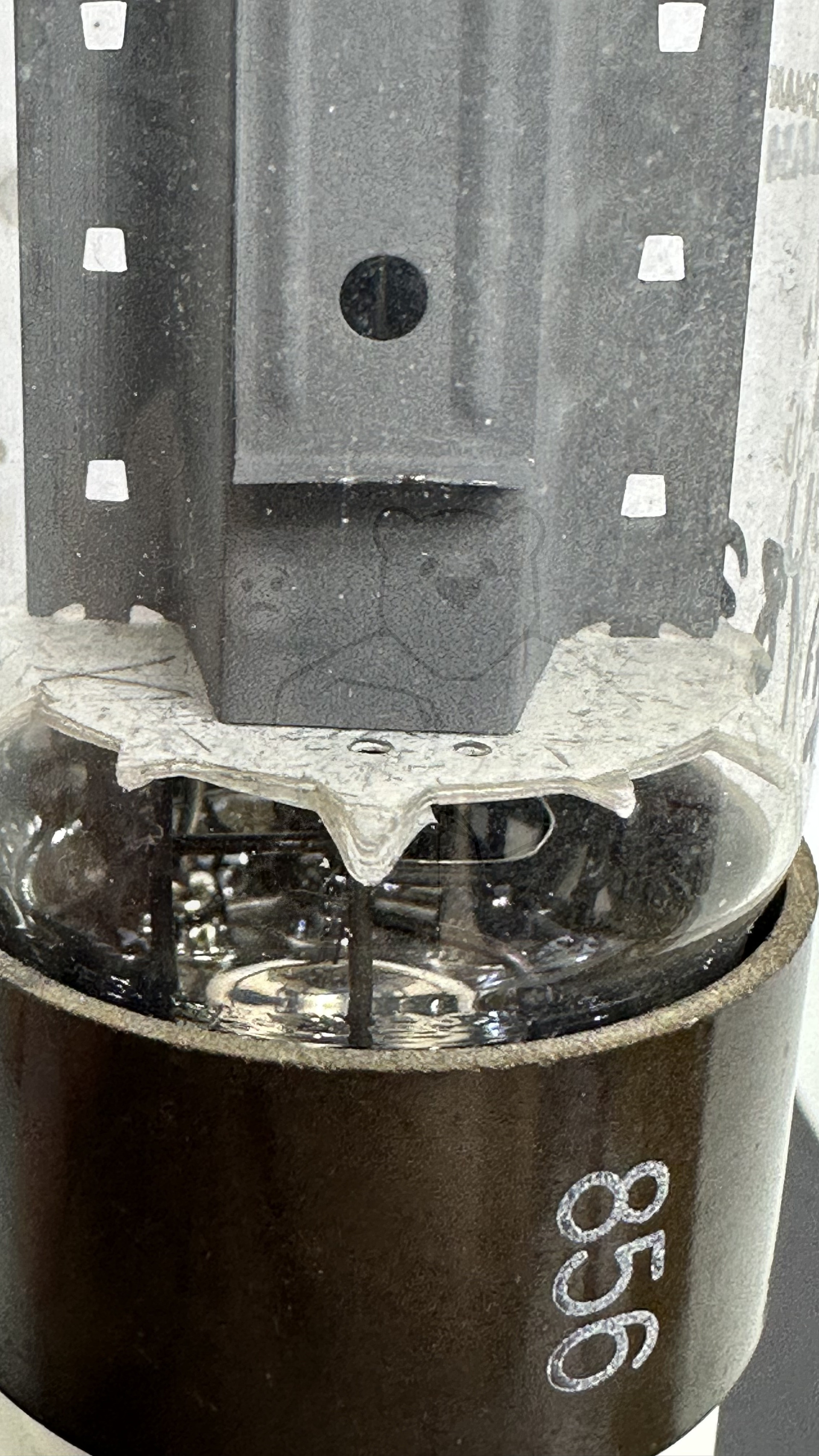

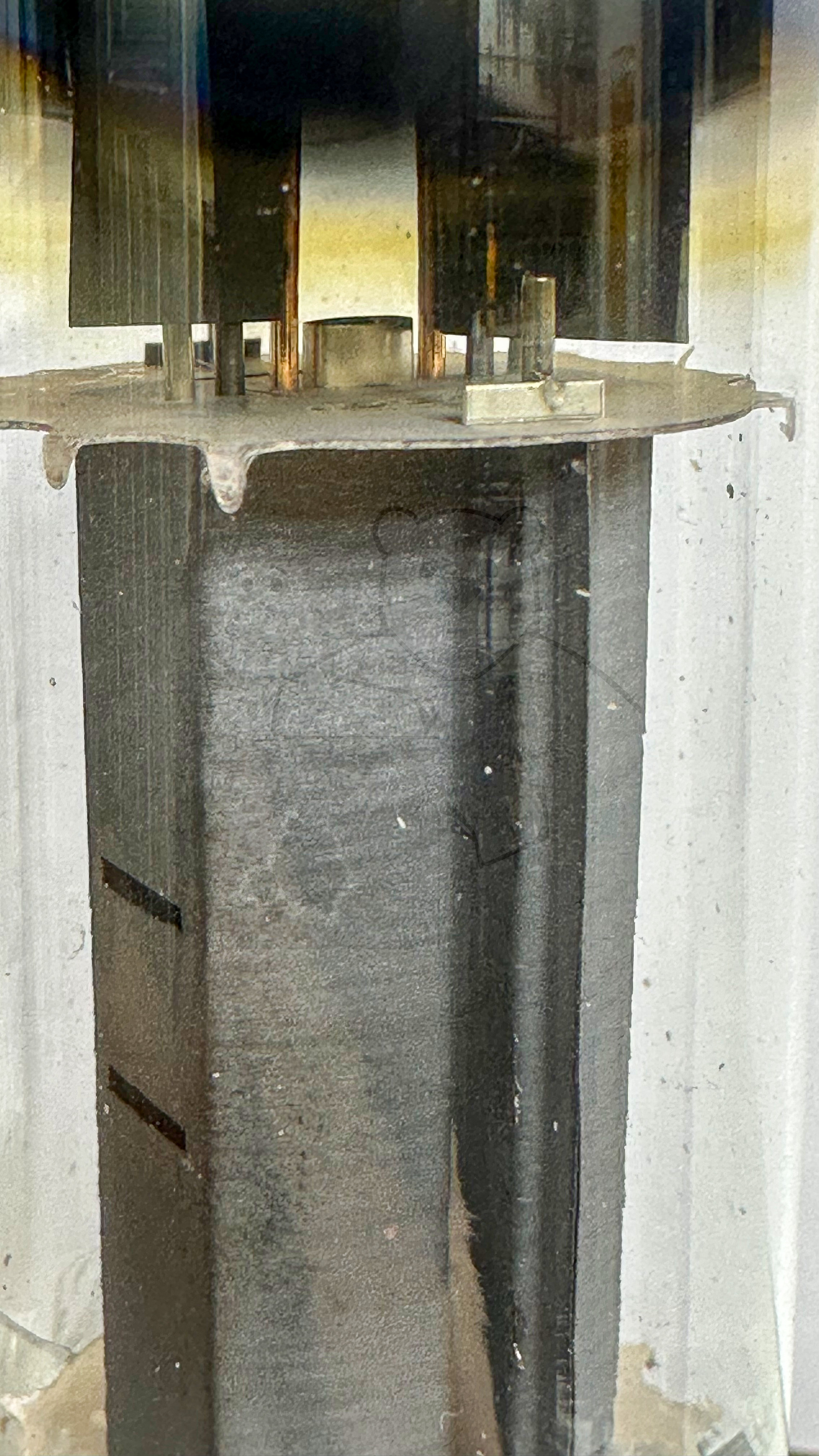

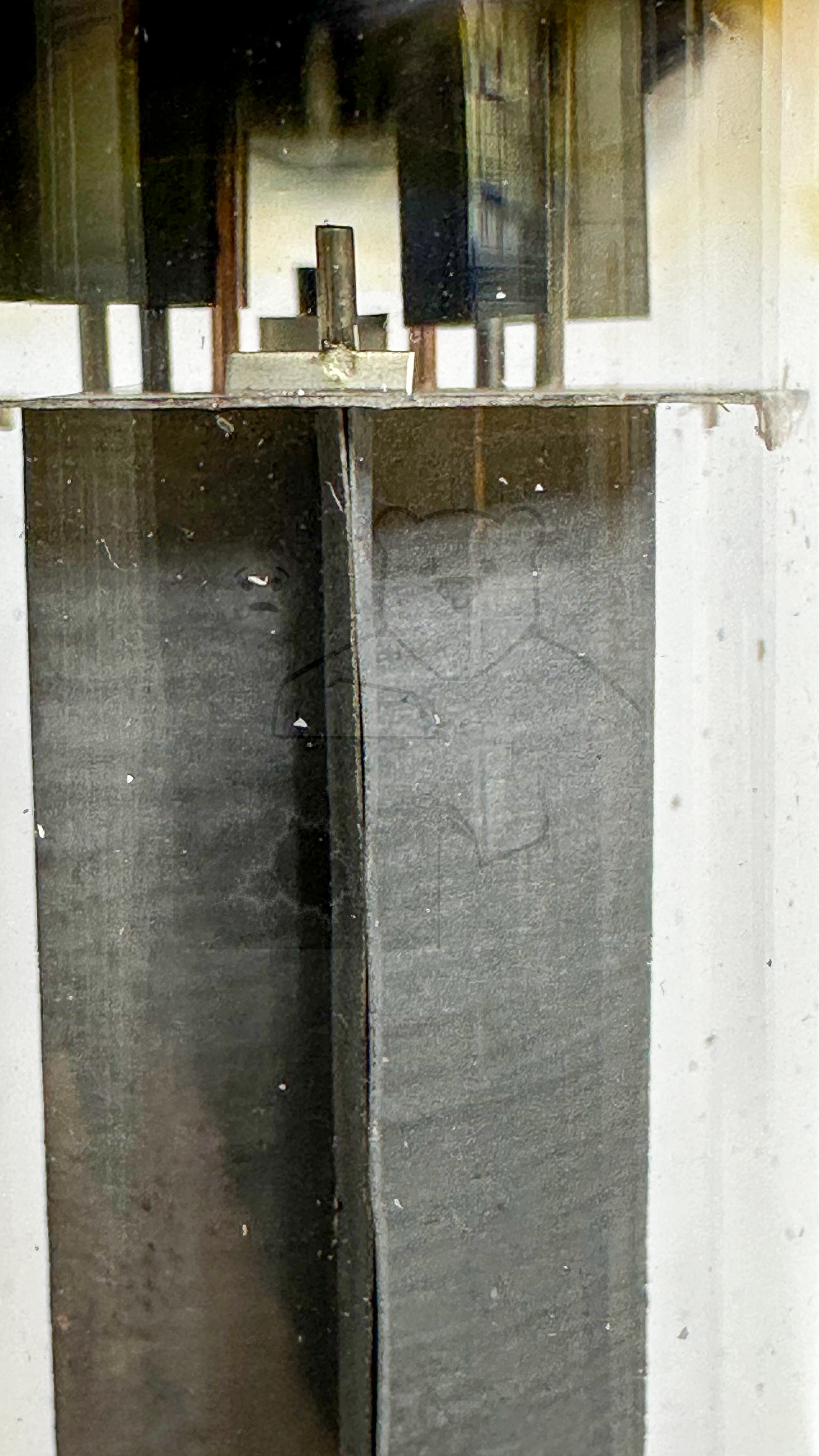

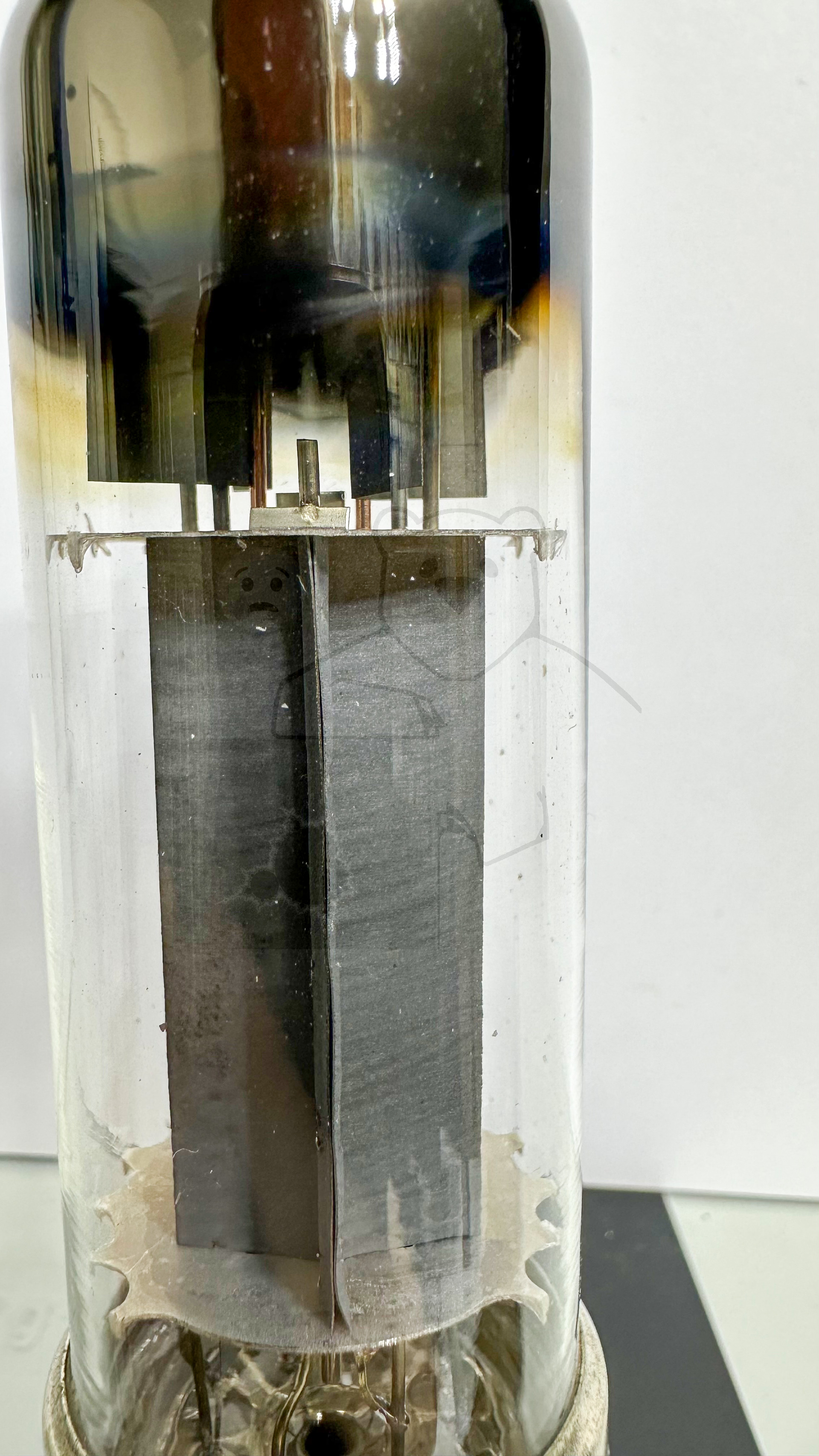

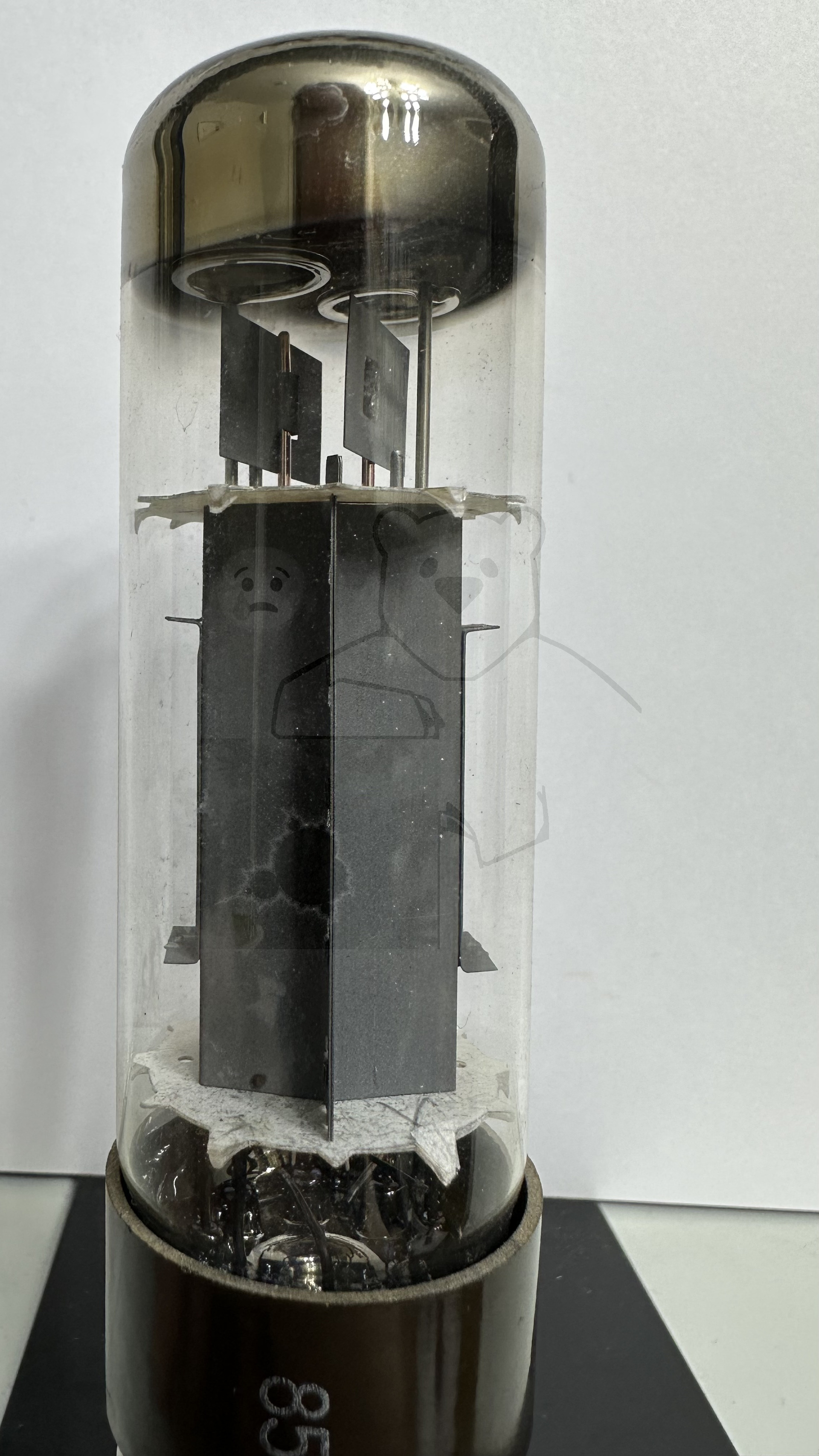

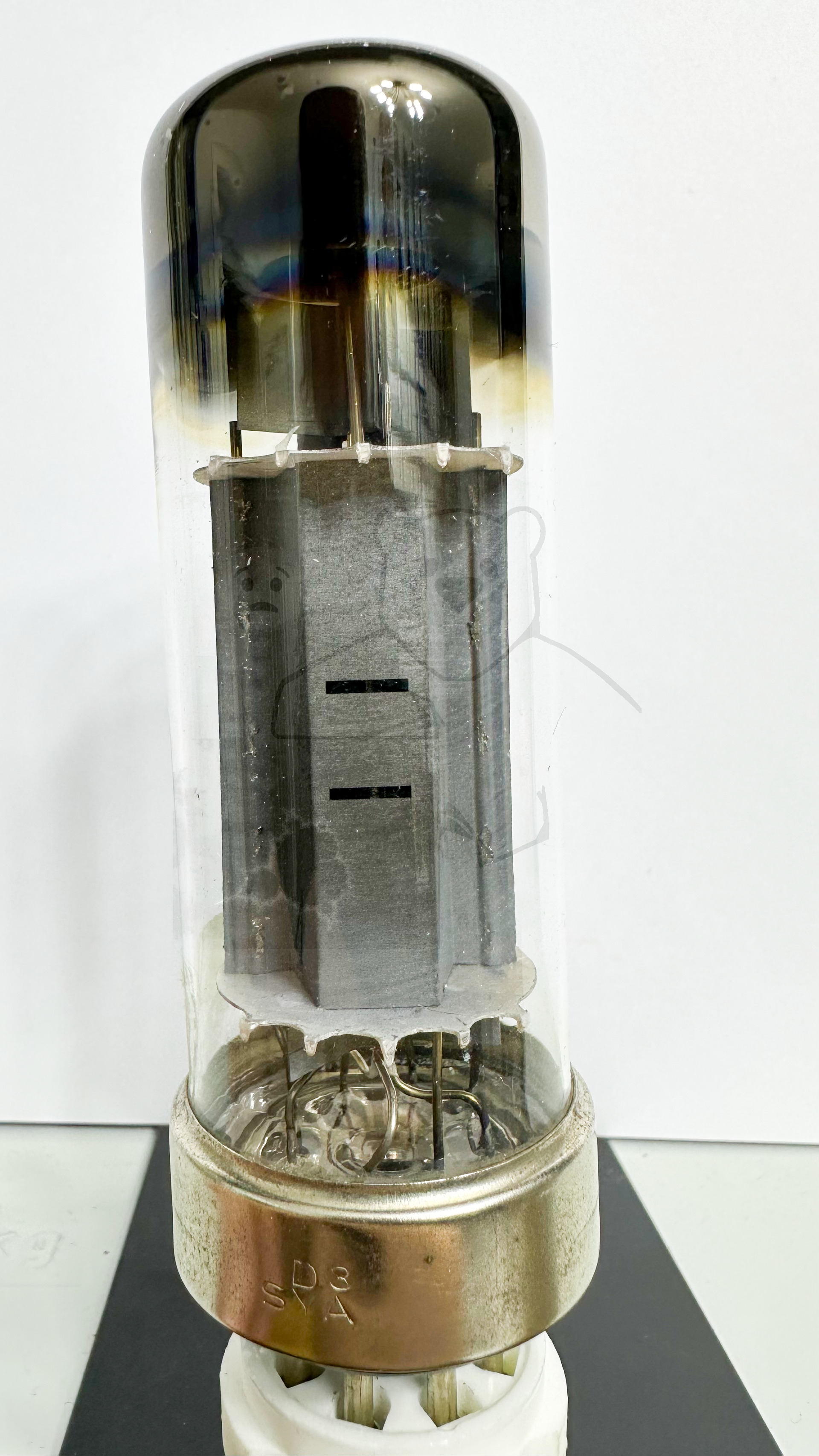

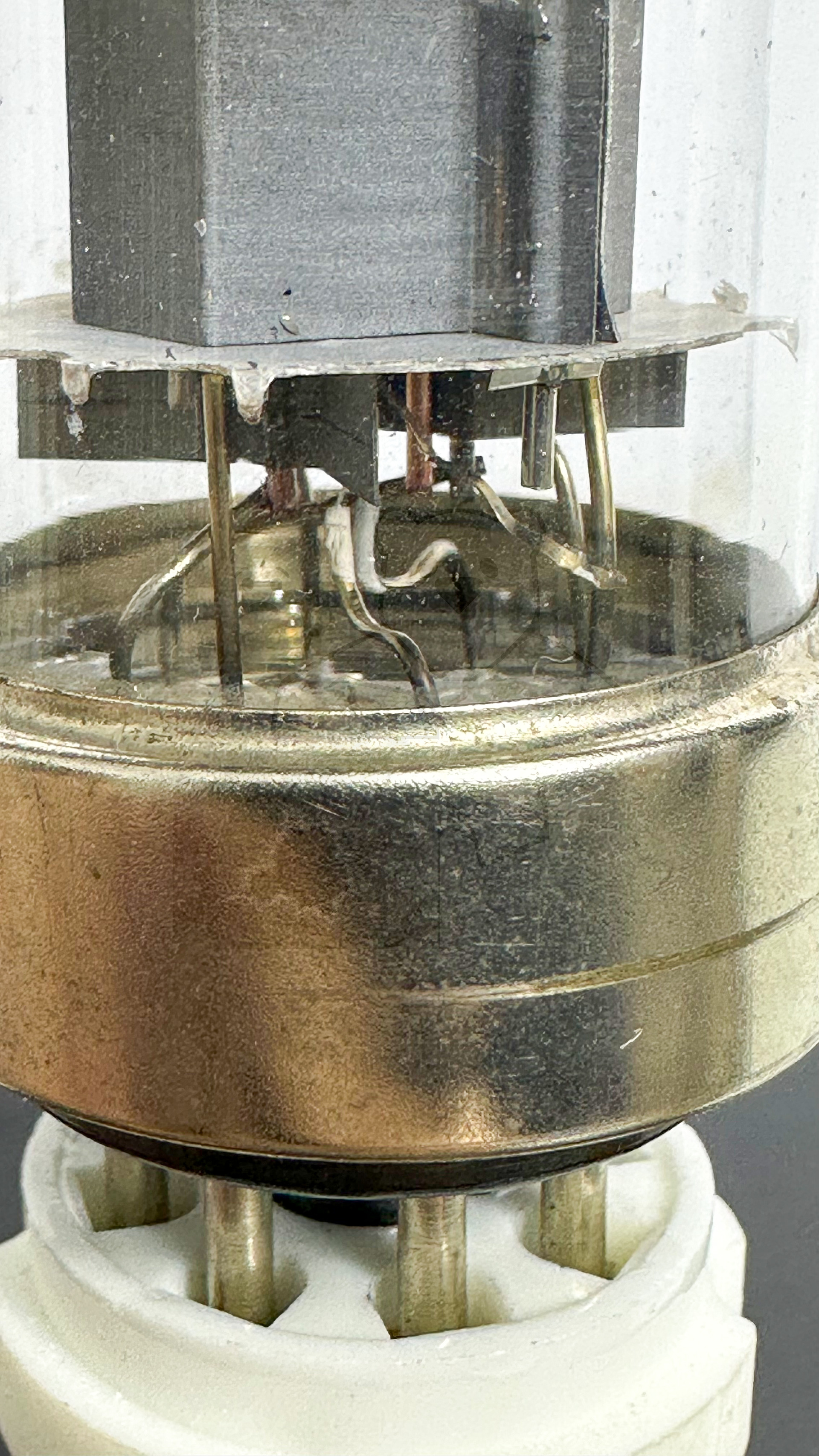

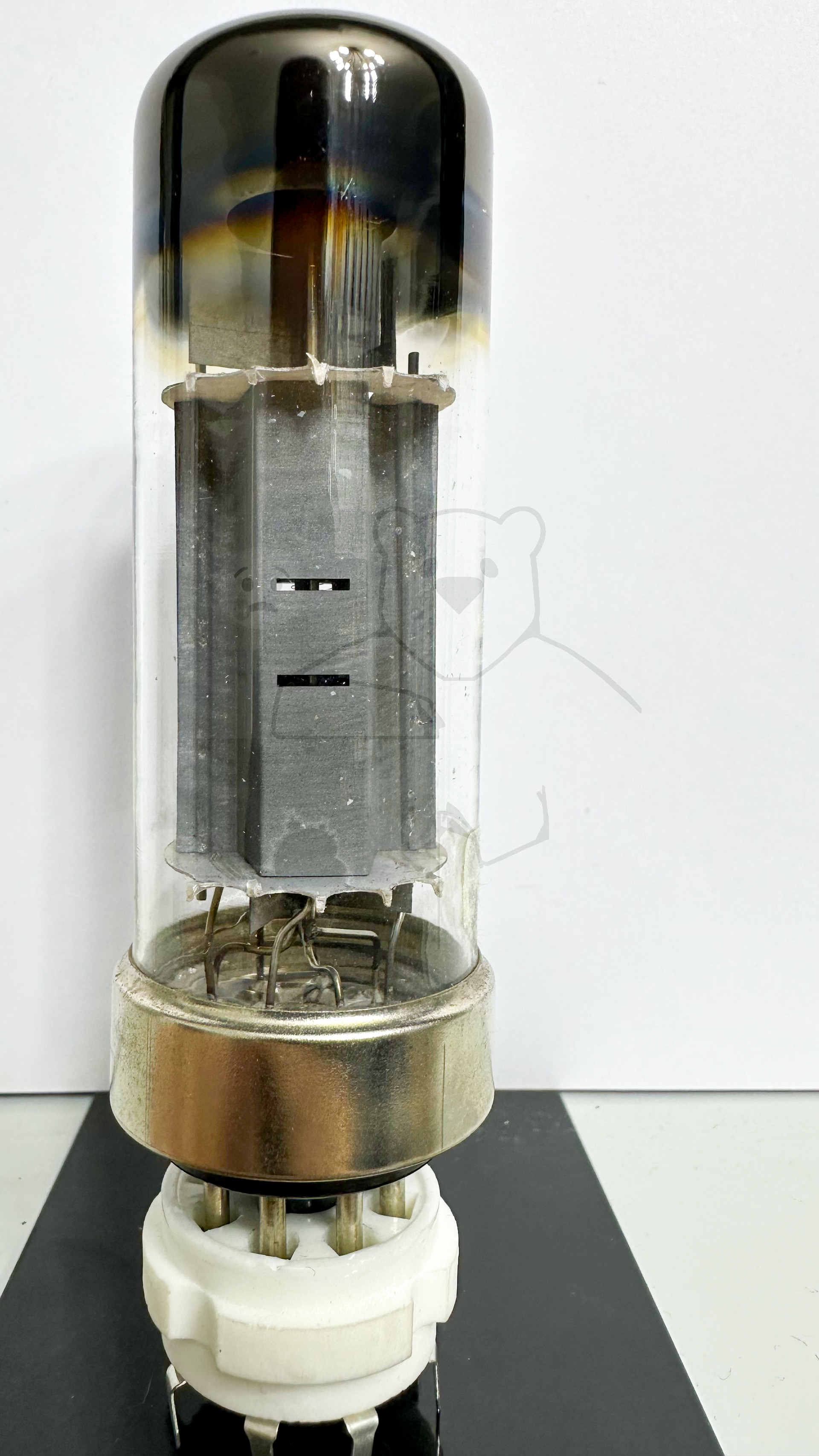

Daten und Bilder der Röhre: EL34

🔎 Beschreibung der Röhre: EL34

Name	EL34
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt

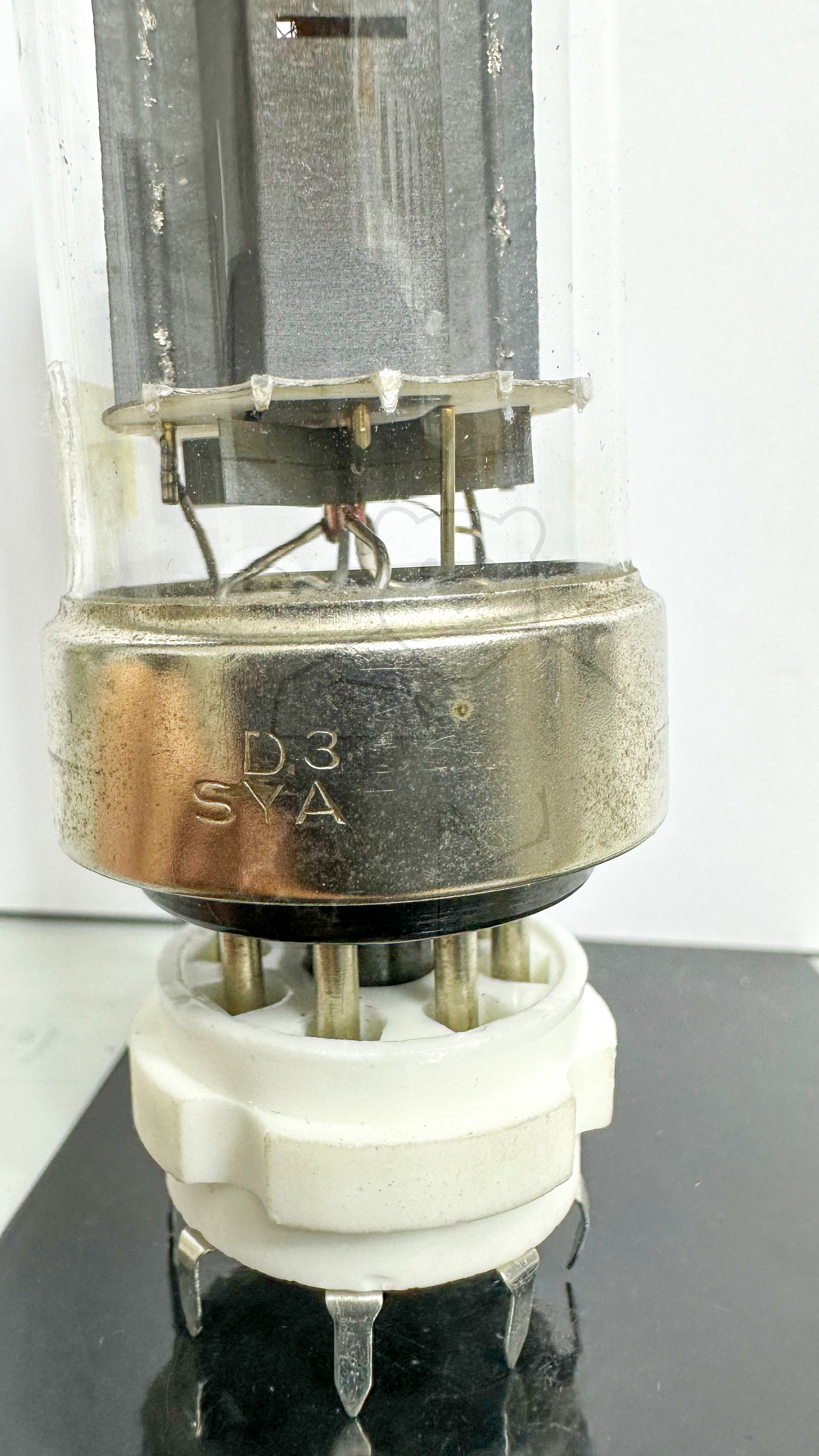

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.

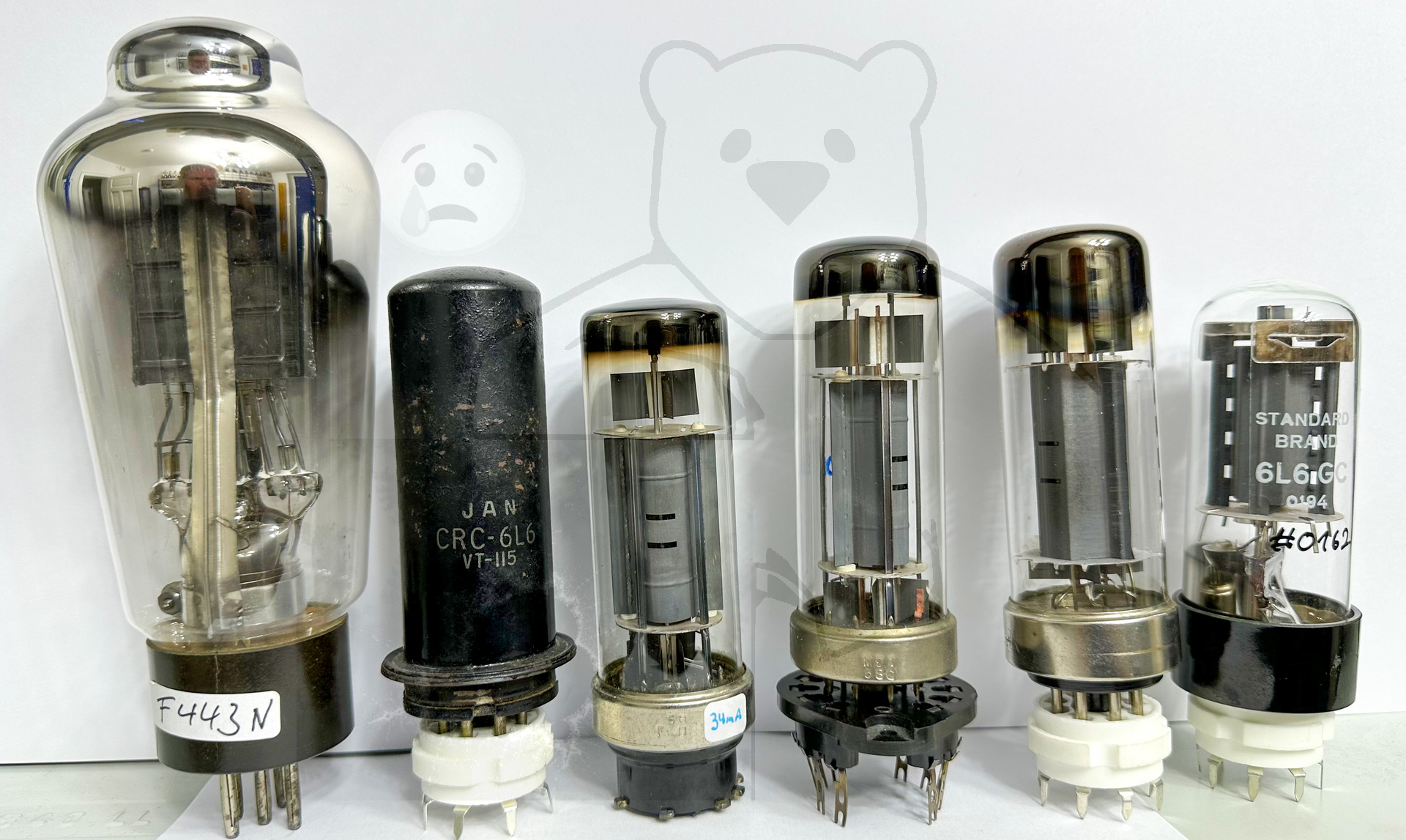

Zusätzliche Informationen	Die → EL34 besitzt das selbe Röhrensystem wie die → EL60, aber mit einem 8 poligen Oktal-Sockel. Die → EL60 wurde vor der → EL34 produziert, fand aber Aufgrund des Sockels keinen Anklang und wurde dann mit einem Oktal-Sockel ausgestsattet und als → EL34 vertrieben.
Letzte Änderung	06.10.2023 04:54:40

🔎 Beschreibung der Systeme für die Röhre: EL34

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

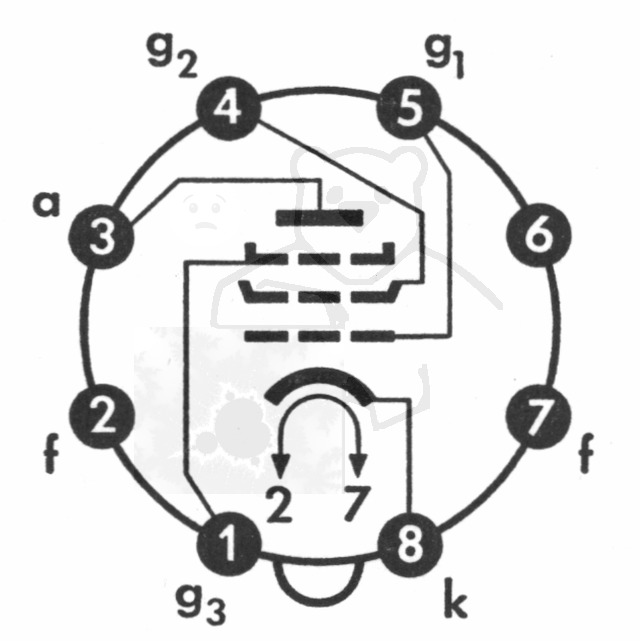

🔎 Sockelschaltung der EL34
