Daten und Bilder der Röhre: EL11E

🔎 Beschreibung der Röhre: EL11E

Name	EL11E
Vergleichsname	6E102 AV1037 → EL11
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,71
Art der Heizung	Indirekt
Röhren mit Sockel	Umgesockelt → Liste aller Röhren mit: Umgesockelt

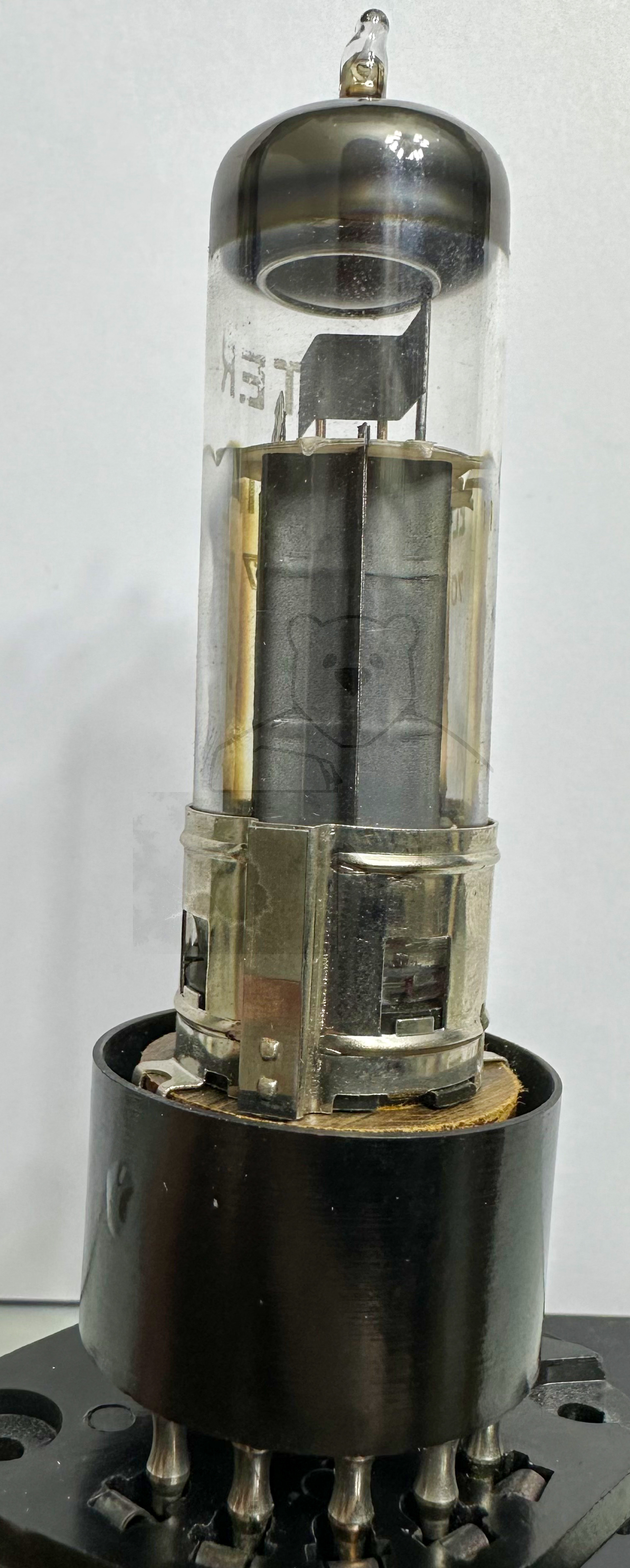

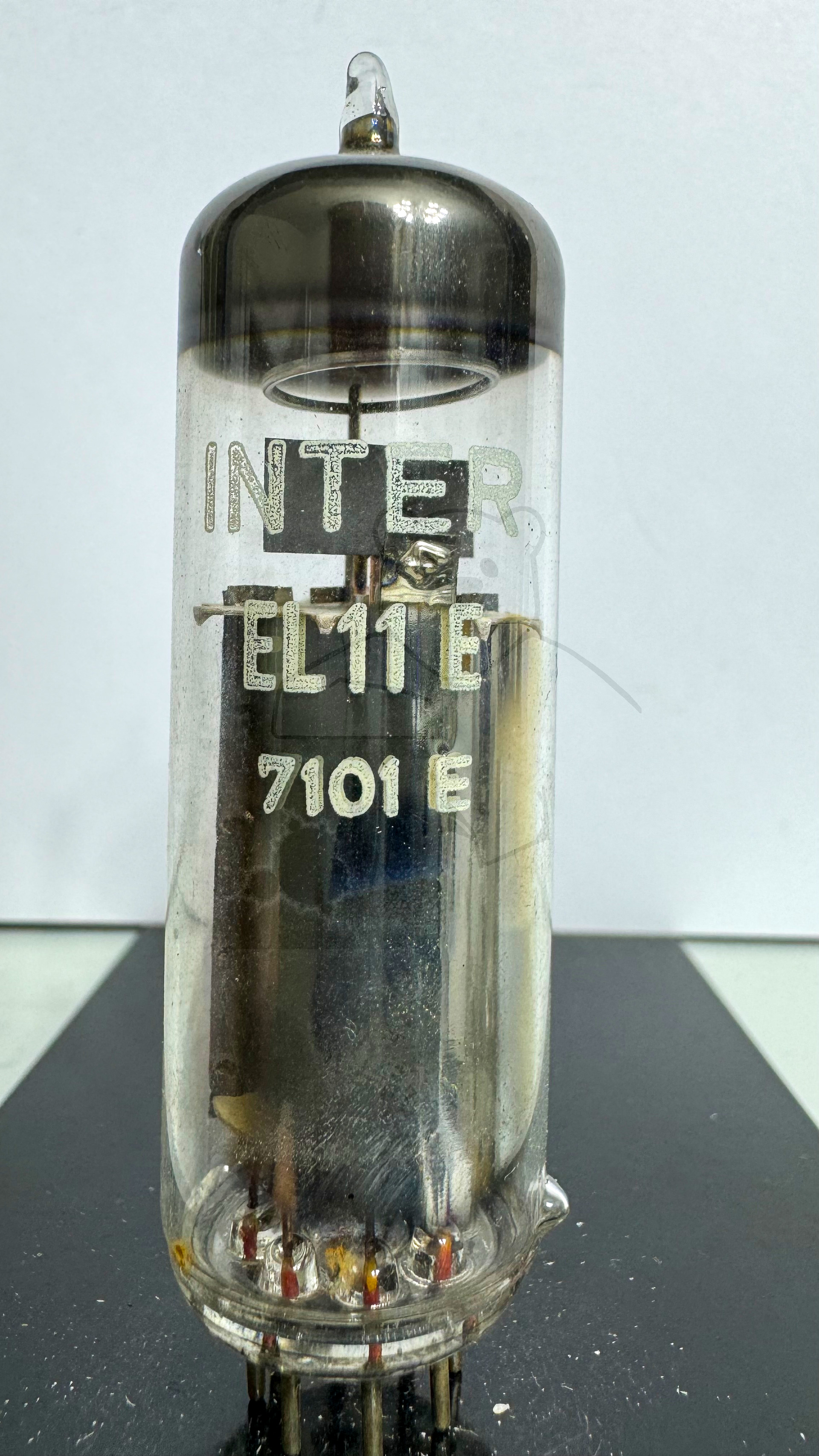

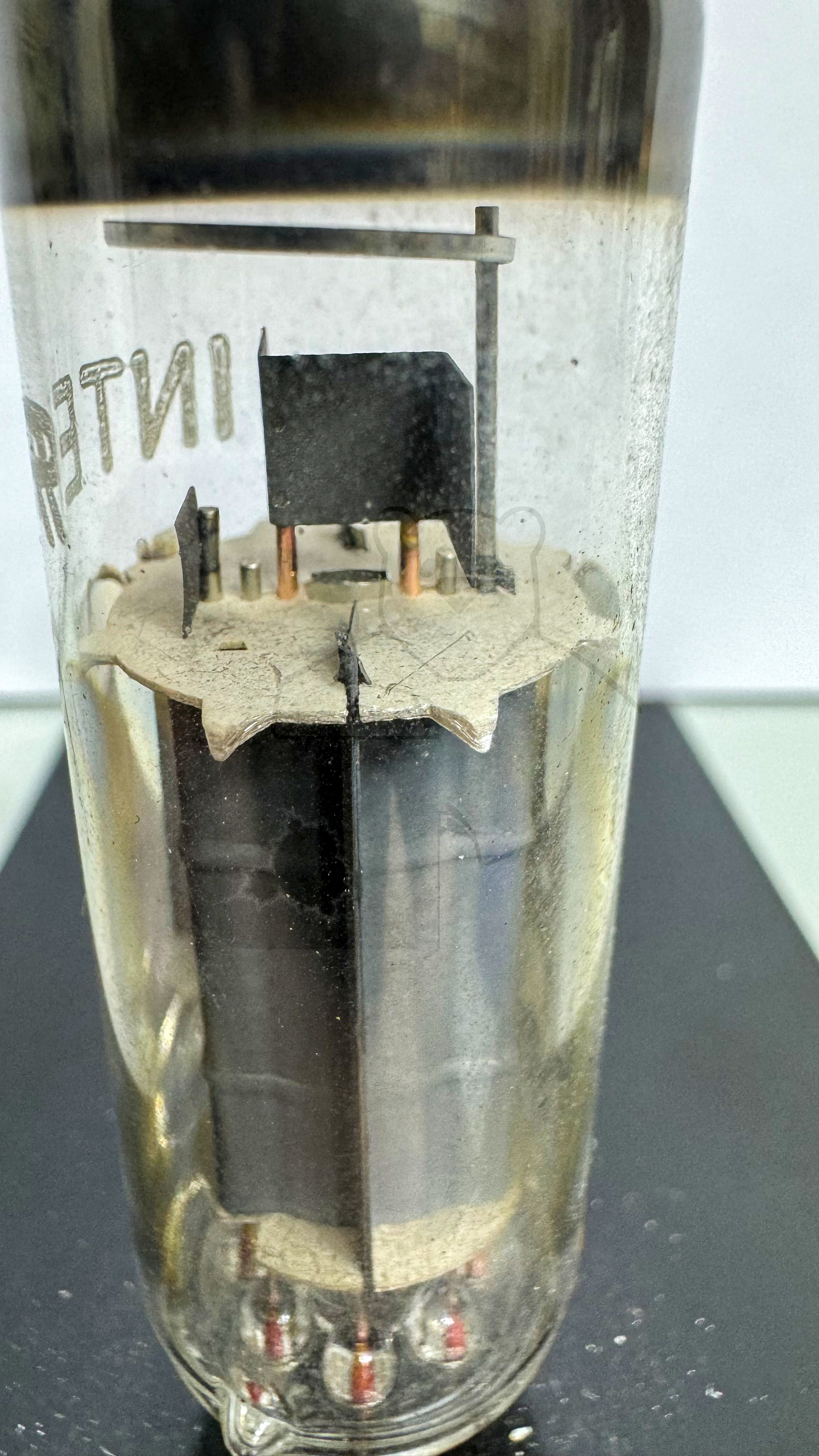

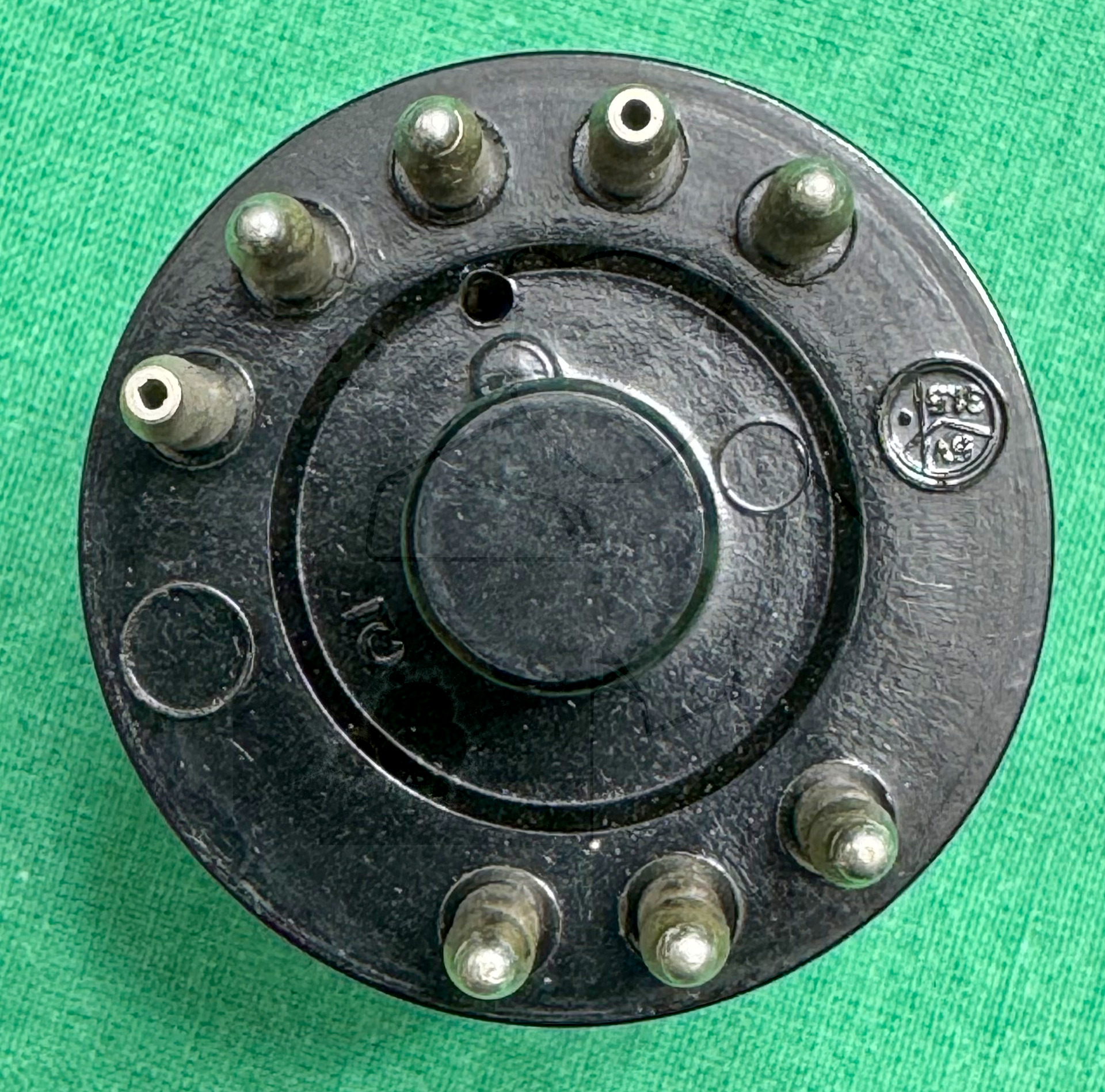

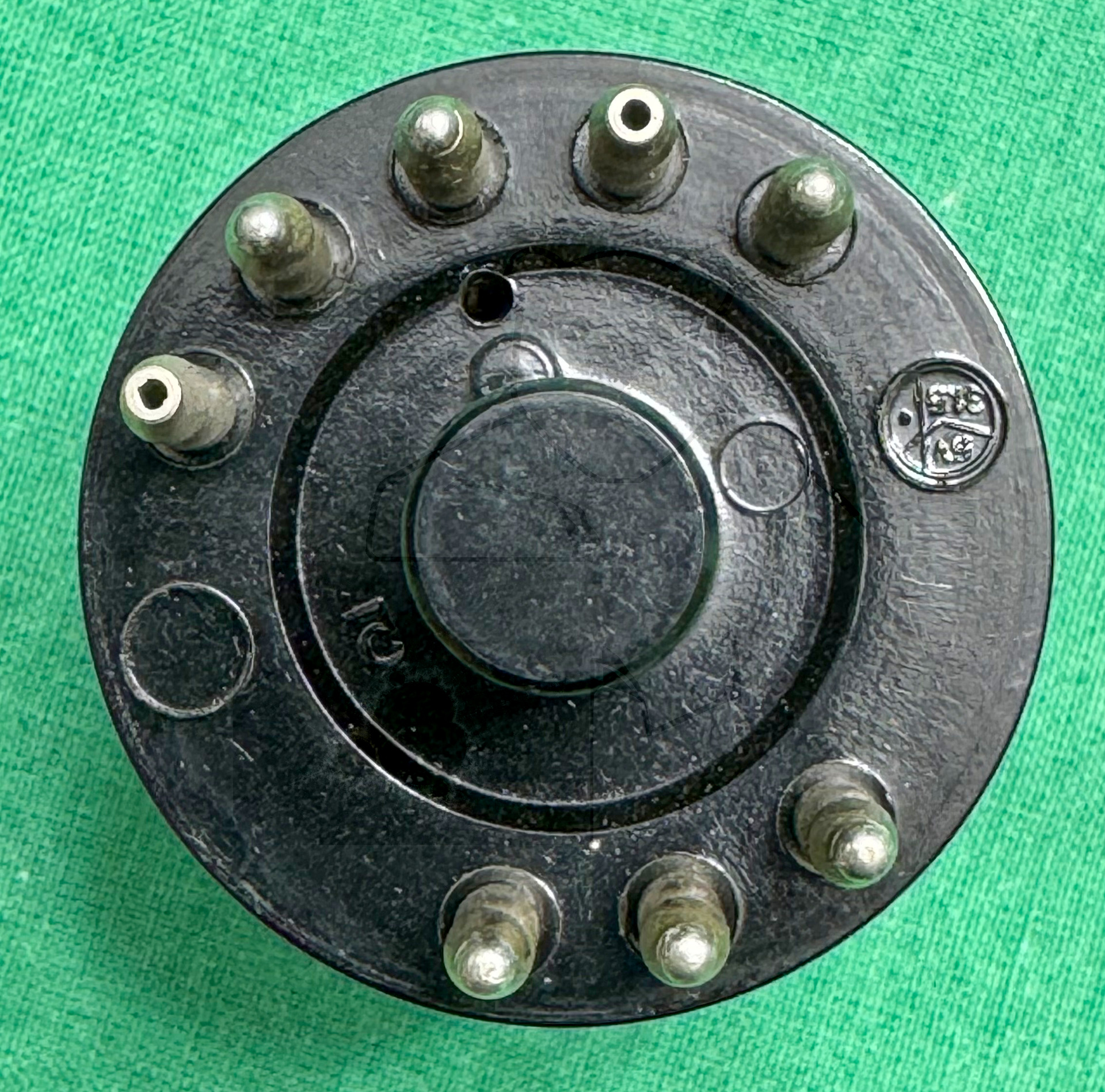

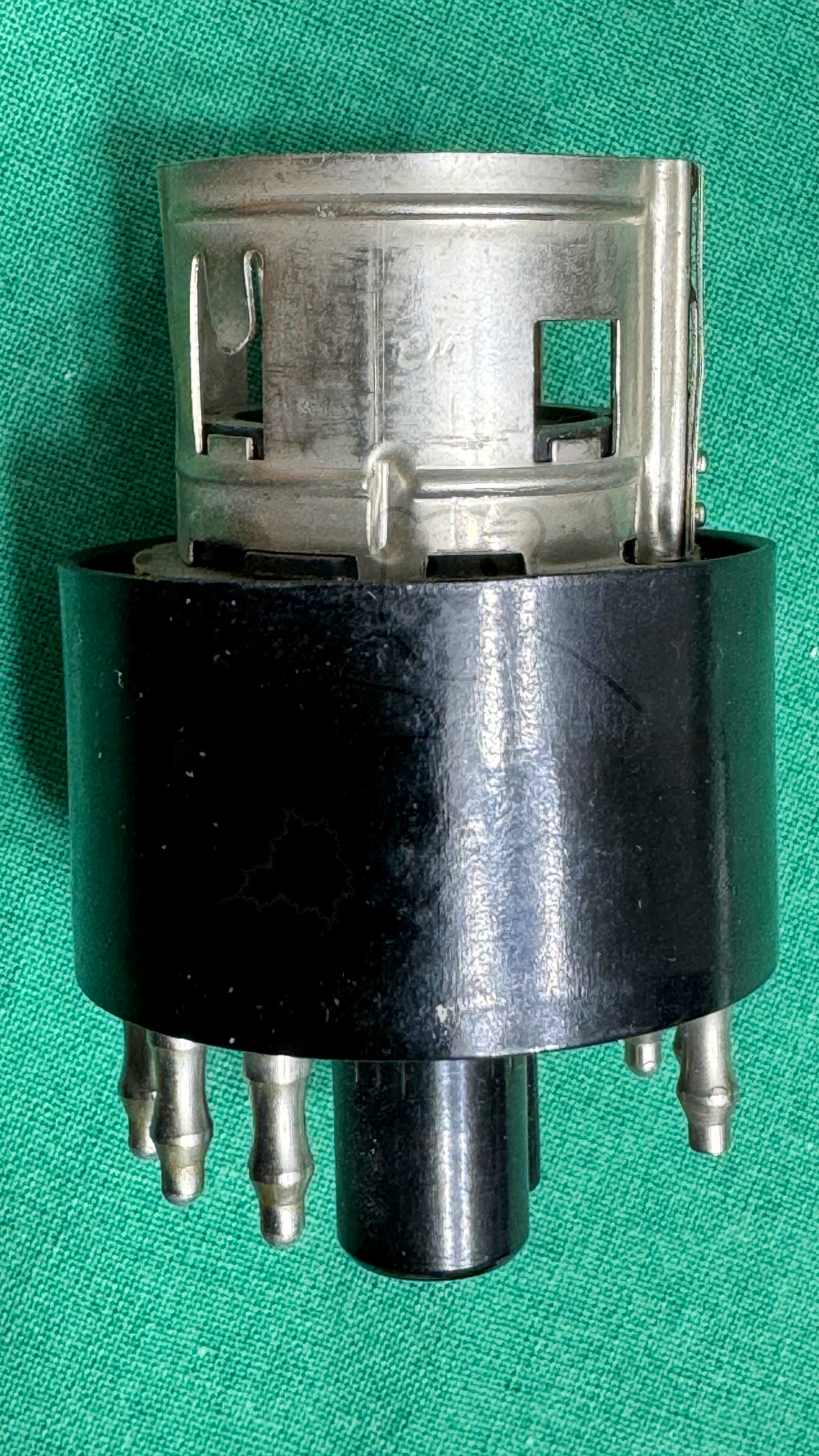

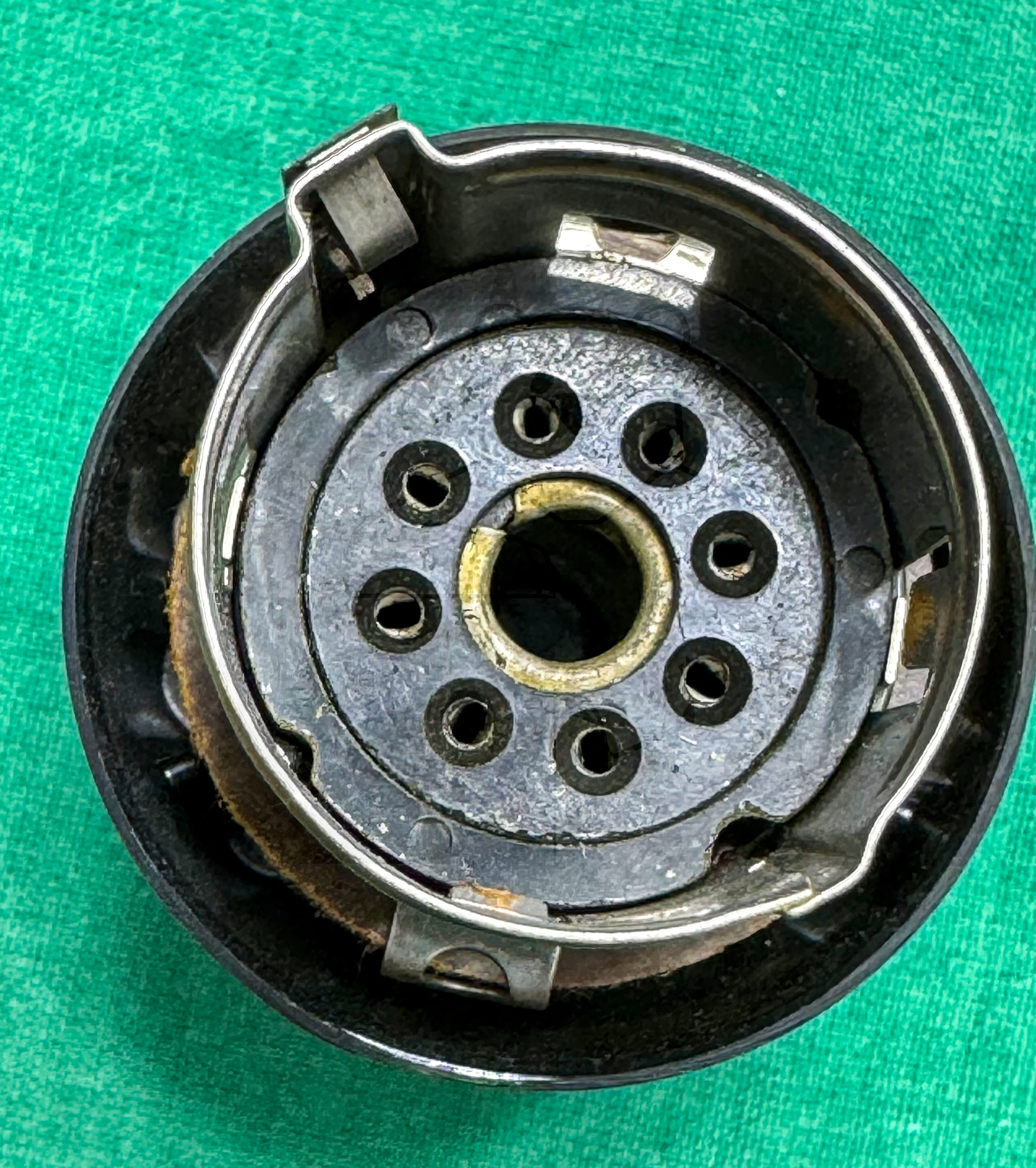

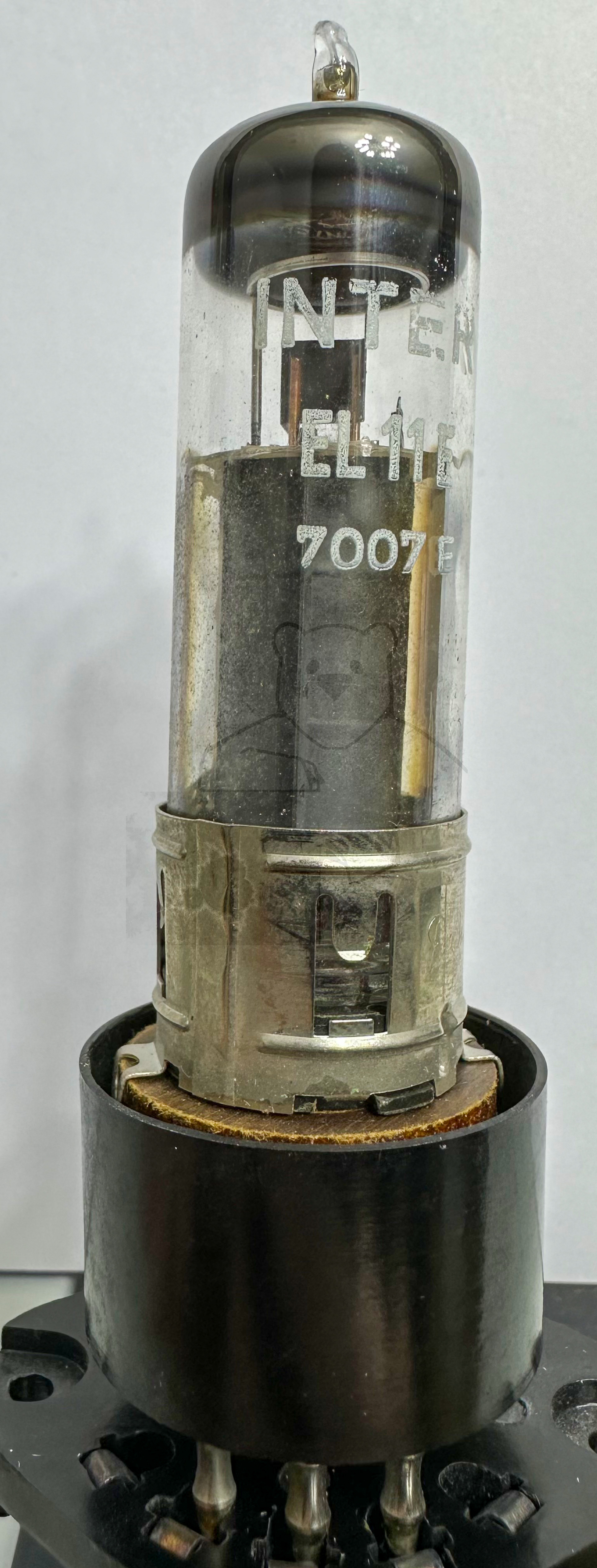

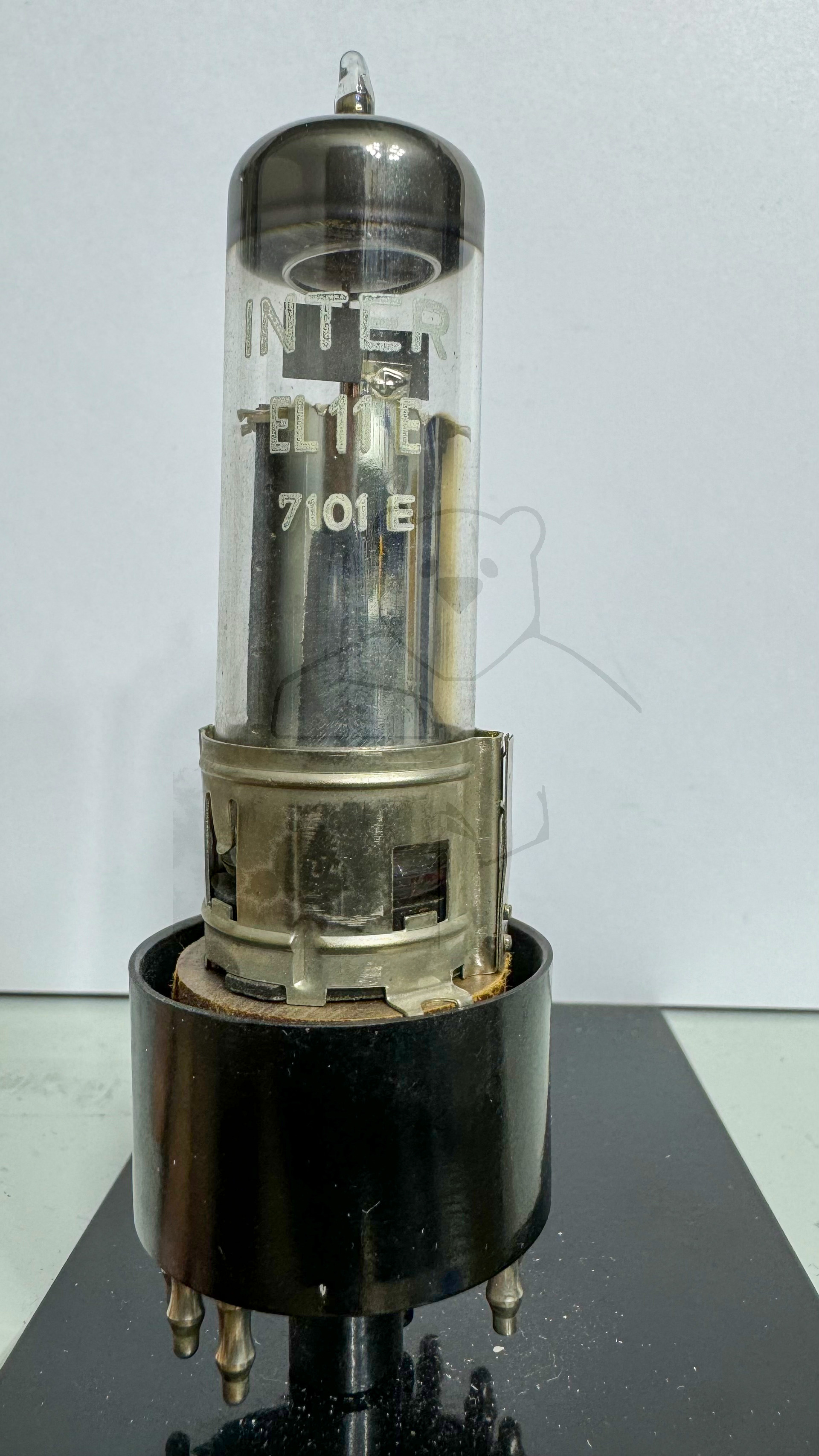

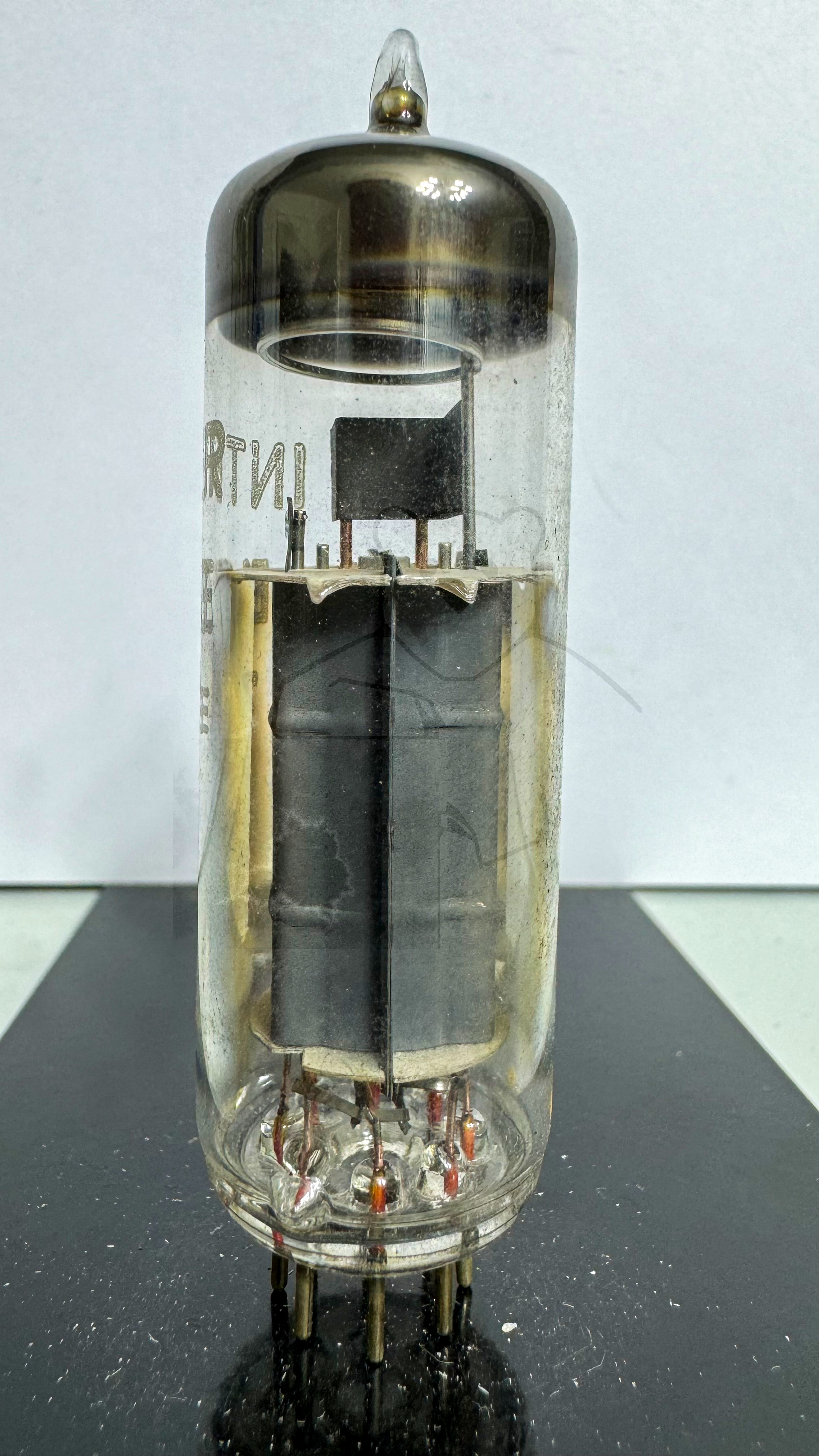

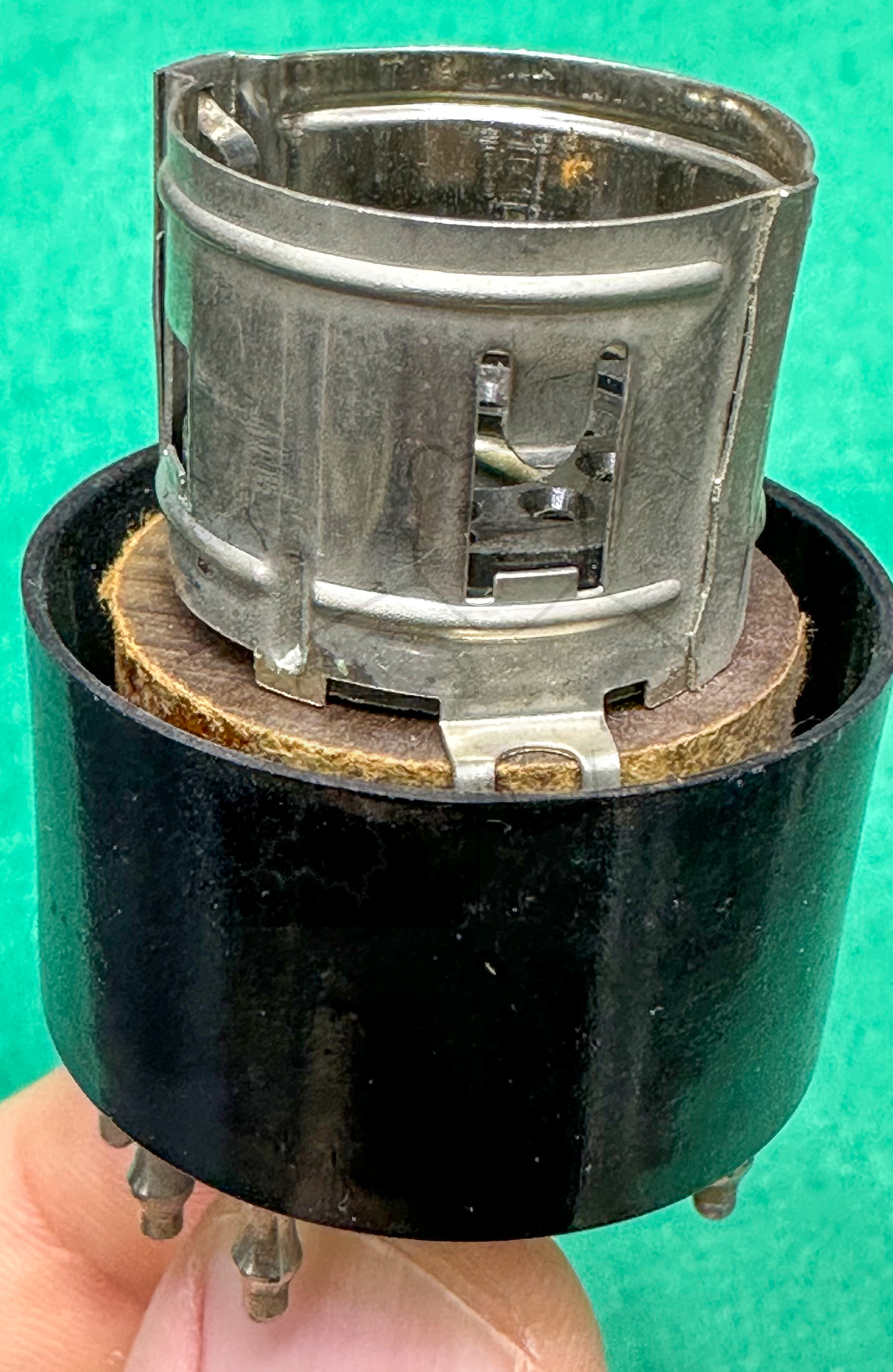

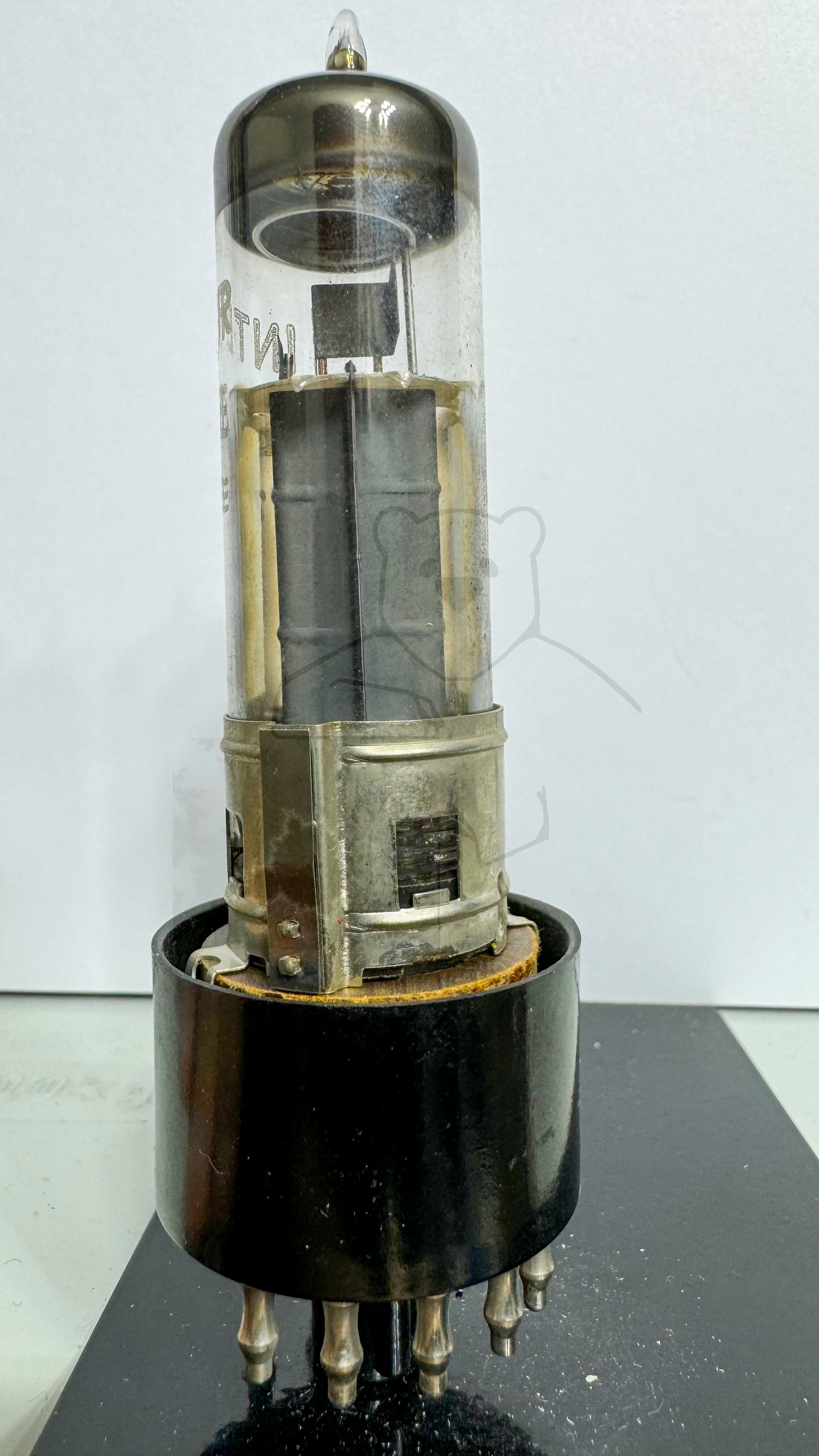

Zusätzliche Informationen	Es handelt sich hierbei um einen Industriellen Adapter der eine → EL41 umsockelt, als Ersatz für eine → EL11.
Letzte Änderung	24.03.2016 03:15:33

🔎 Beschreibung der Systeme für die Röhre: EL11E

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

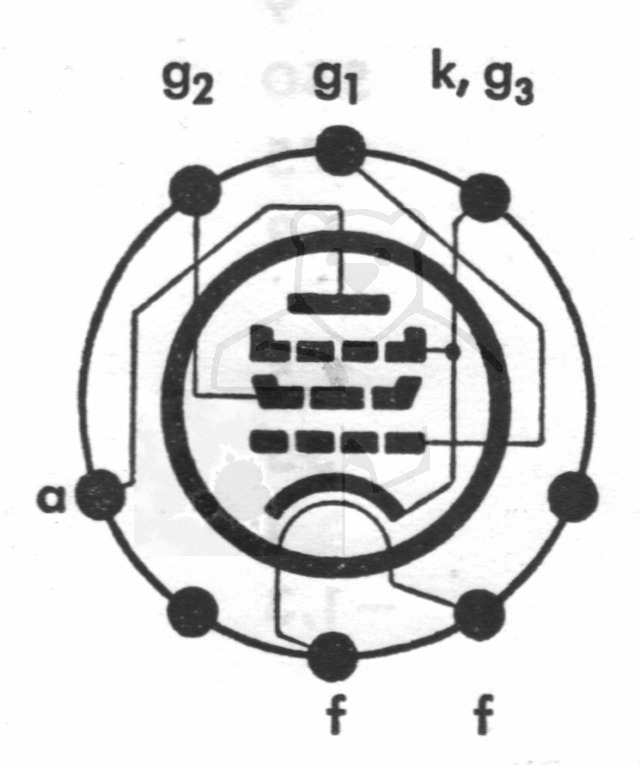

🔎 Sockelschaltung der EL11E

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL11E
Anwendung EL11.pdf (128 kB)
Datenblatt EL11 Philips.pdf (34 kB)
Datenblatt EL11 RFT.pdf (105 kB)
Datenblatt EL11 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2967 kB)
Pruefkarte EL11 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EL11 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
