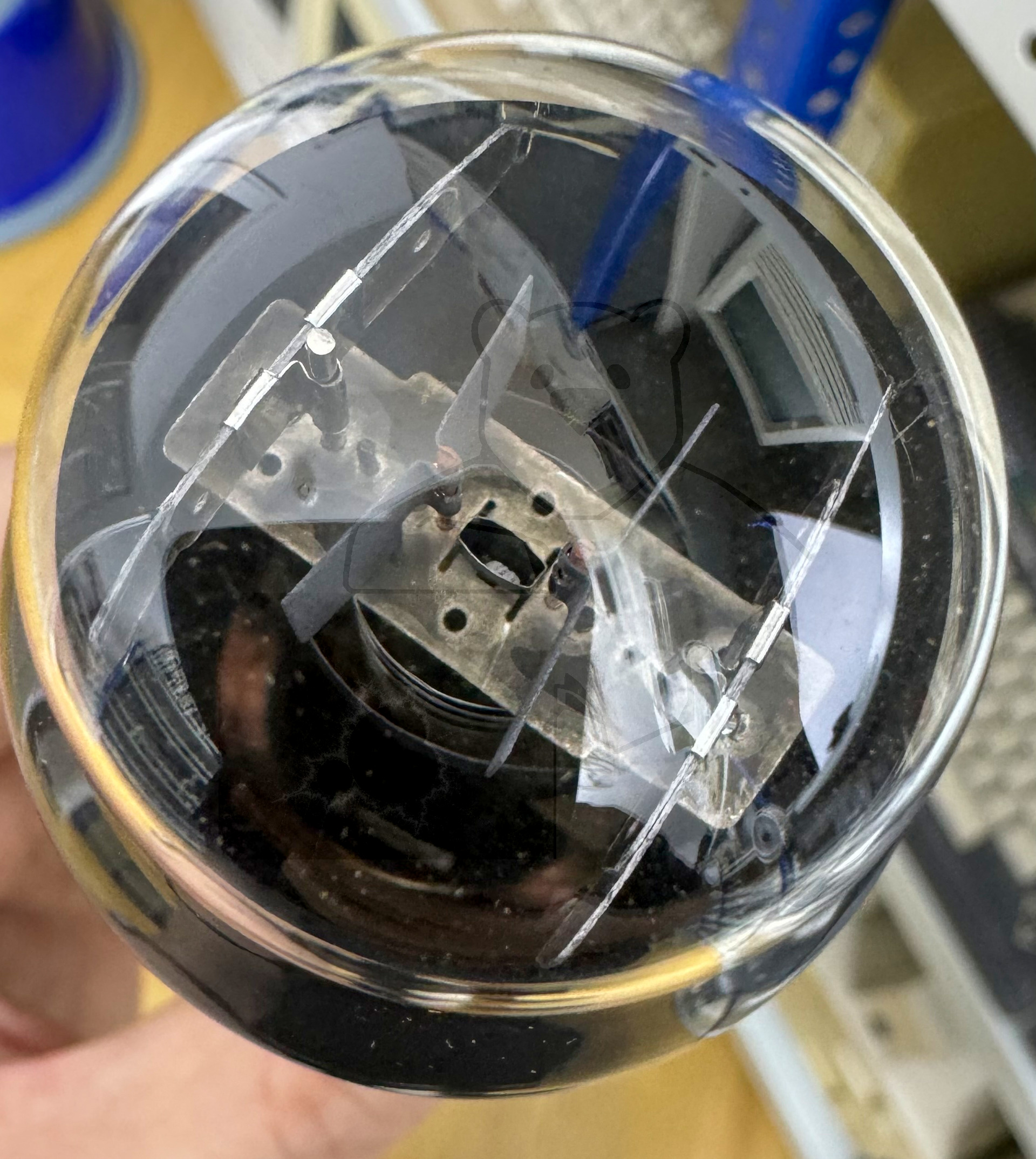

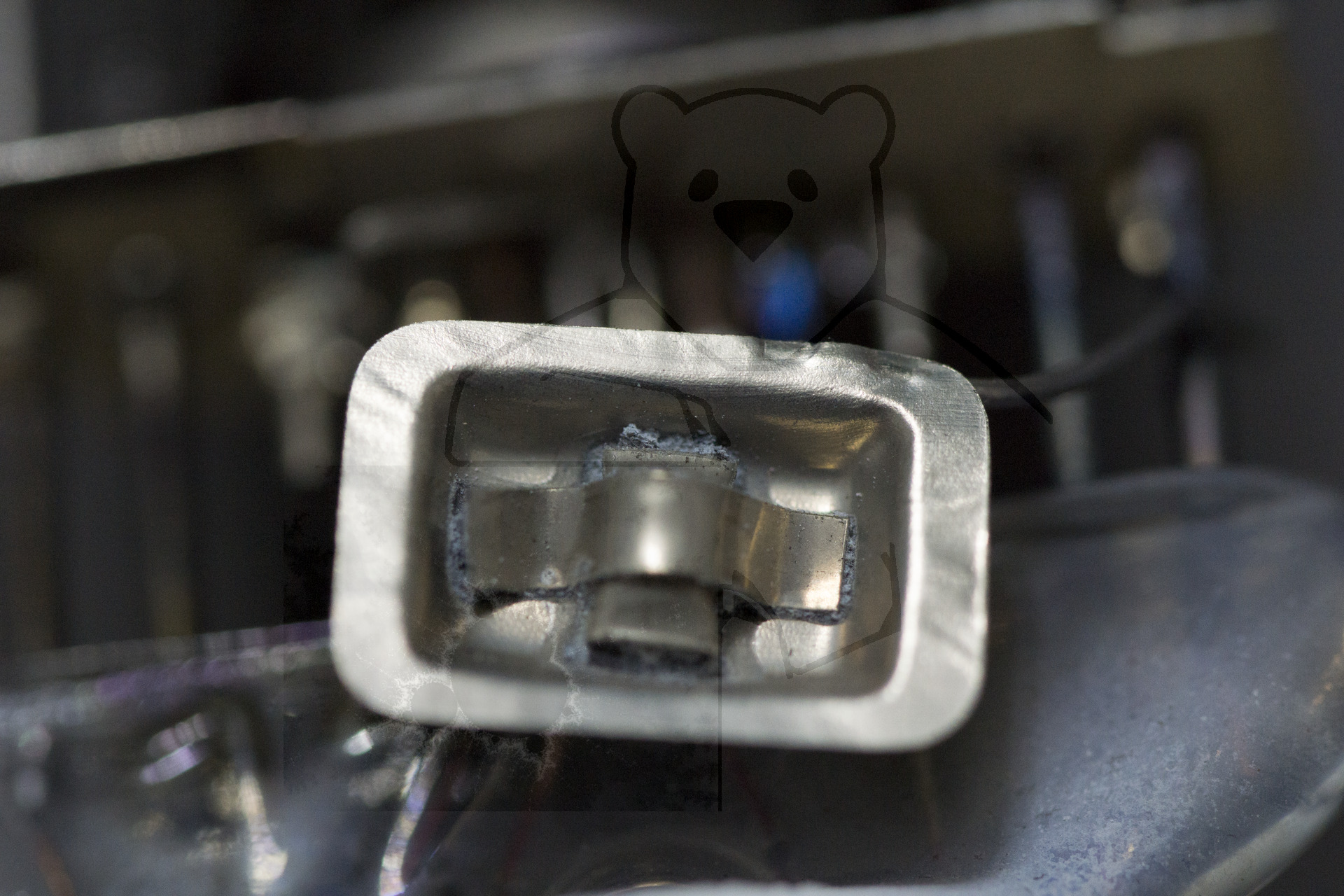

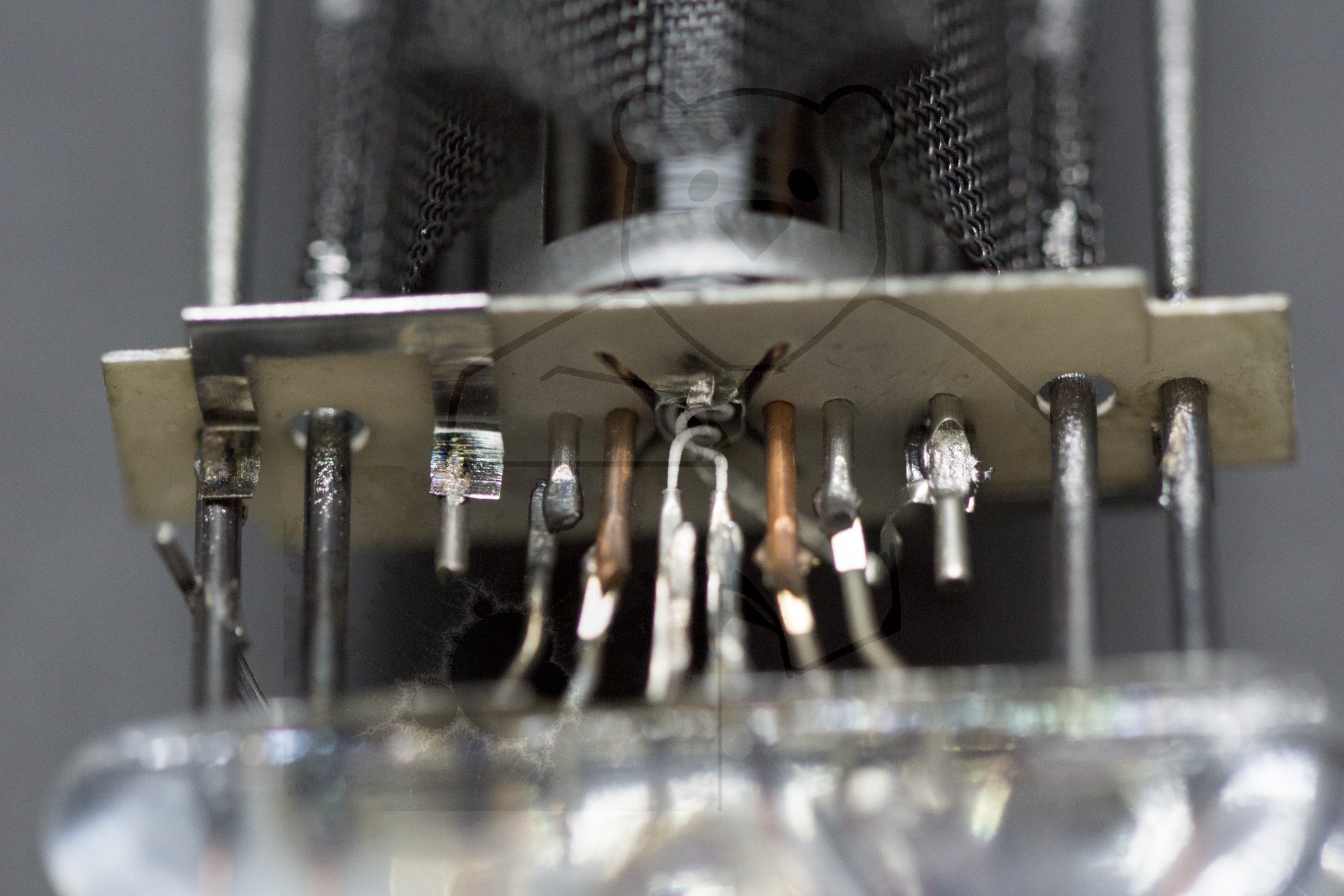

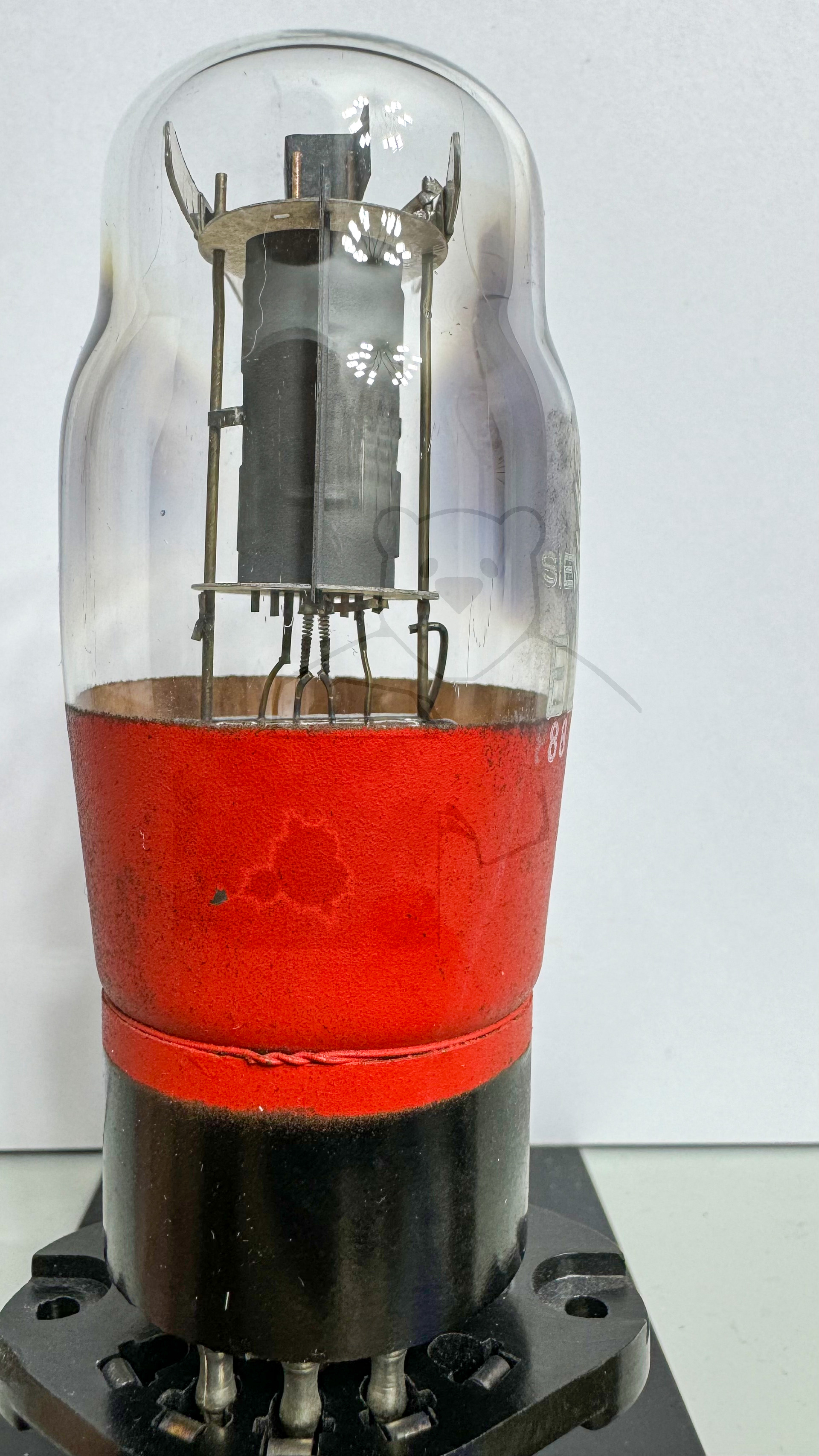

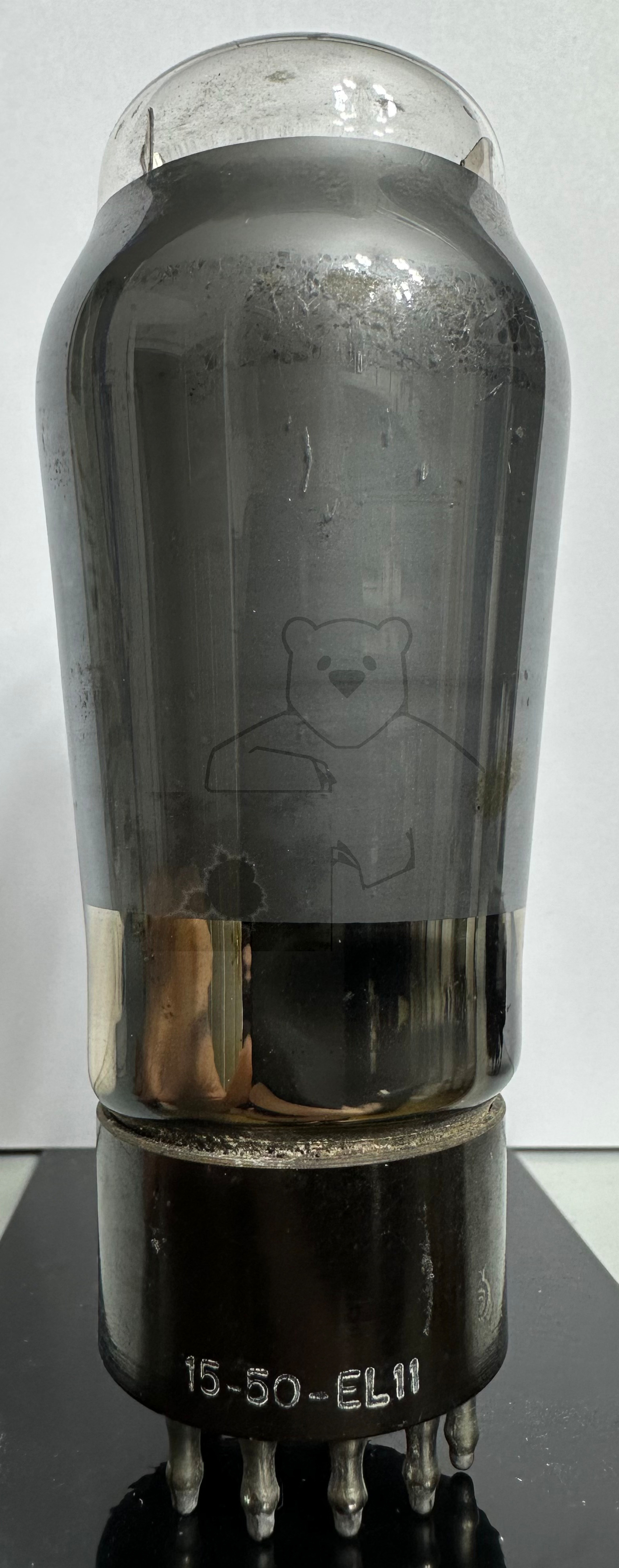

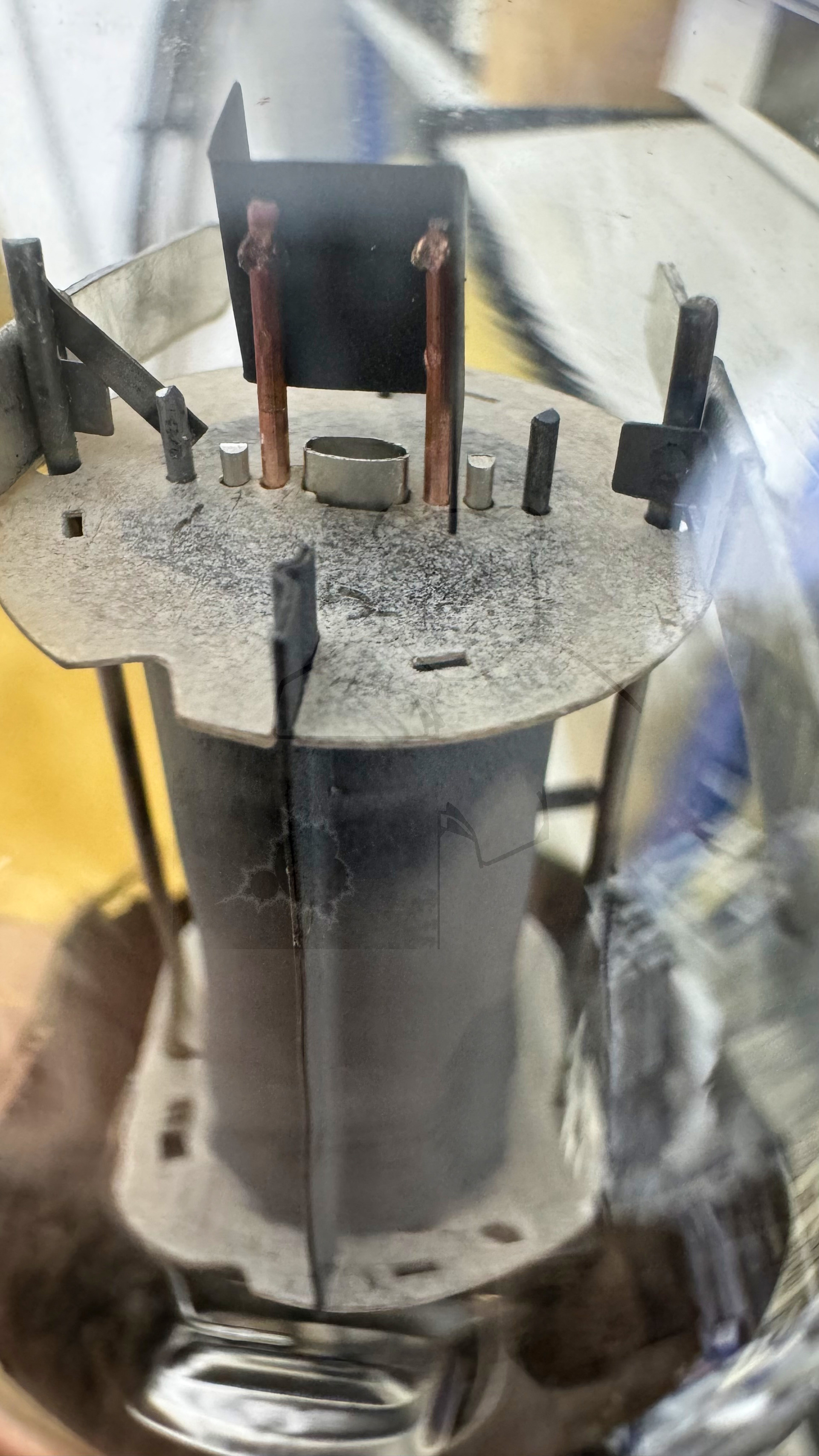

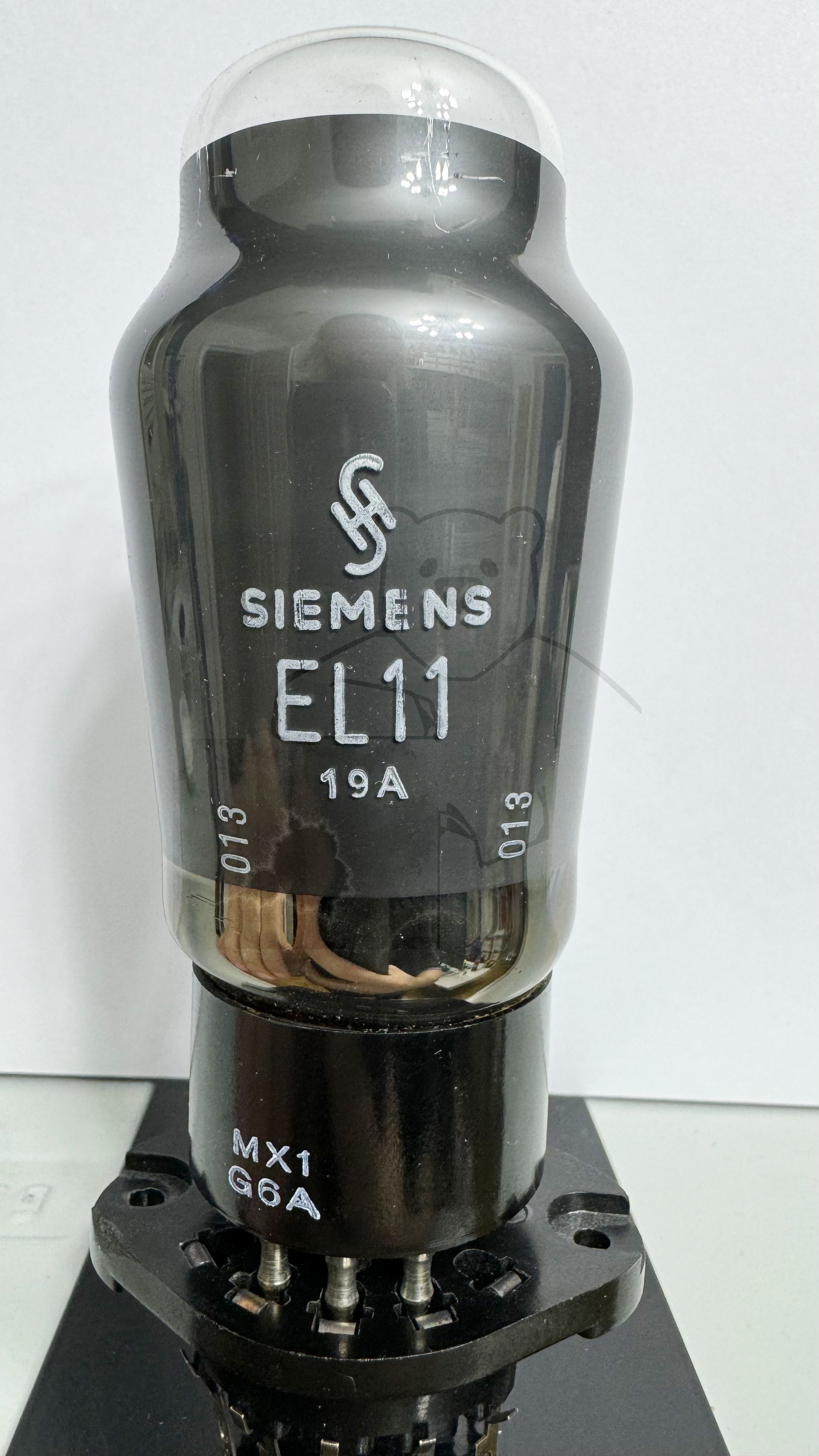

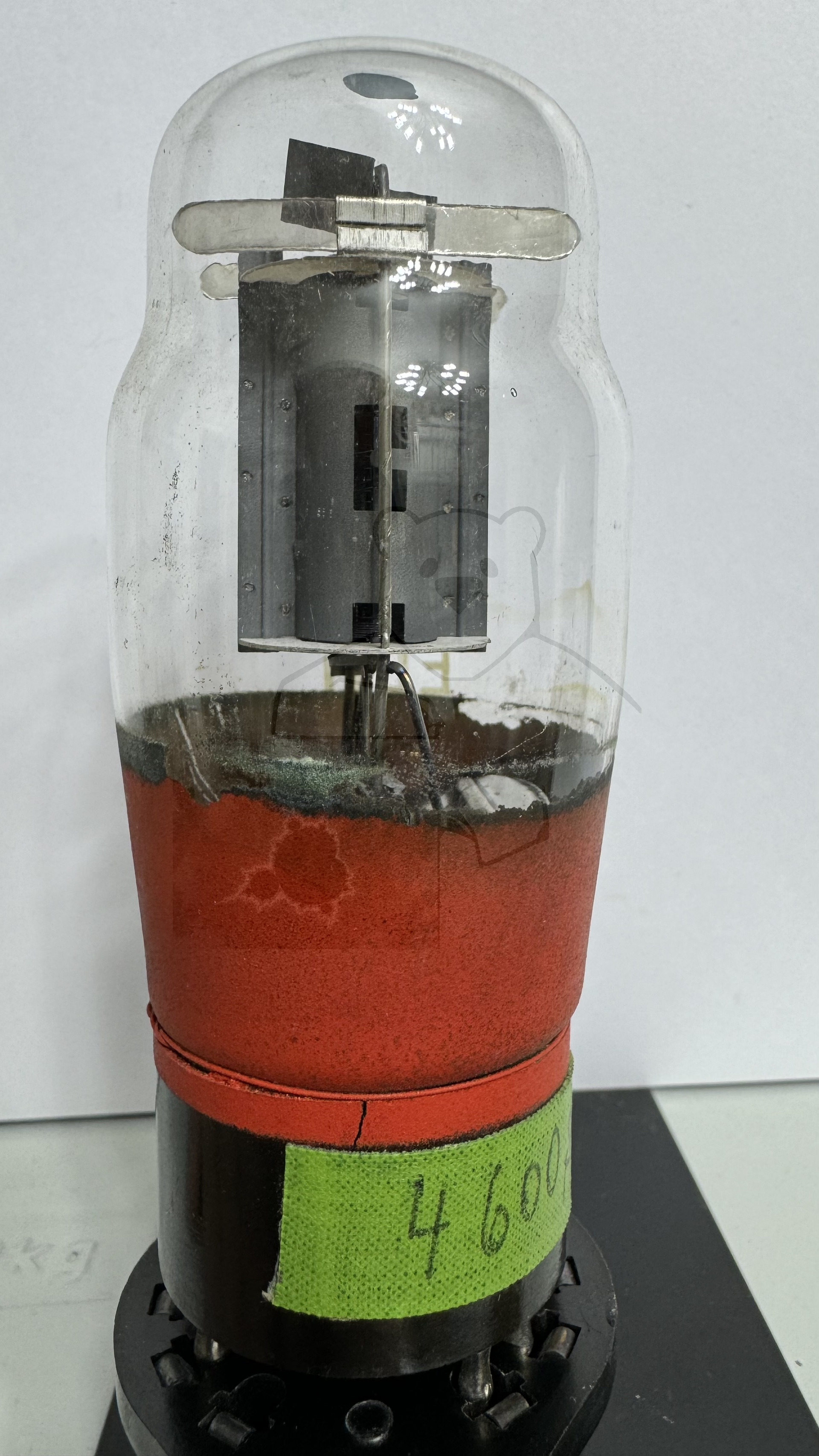

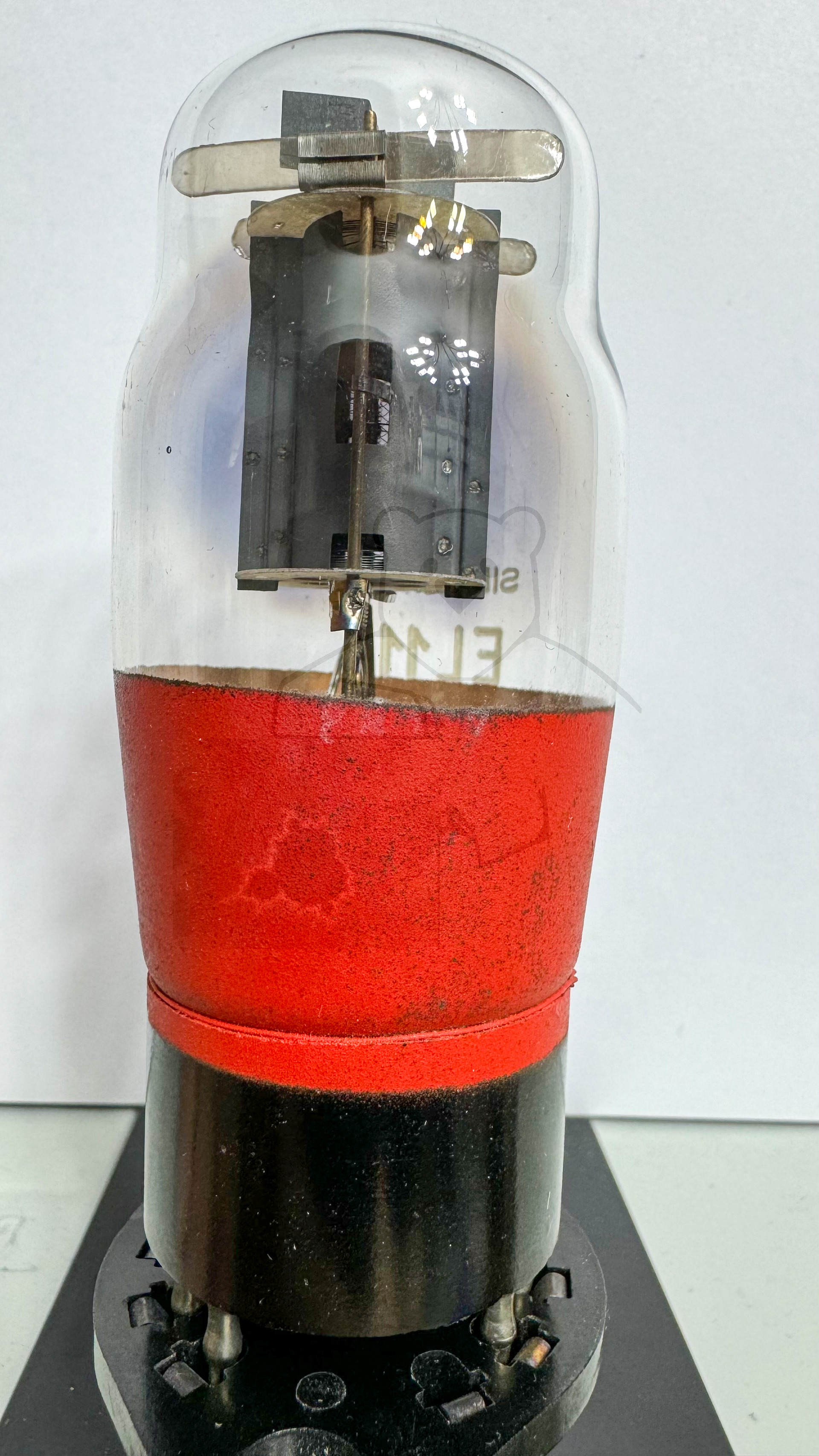

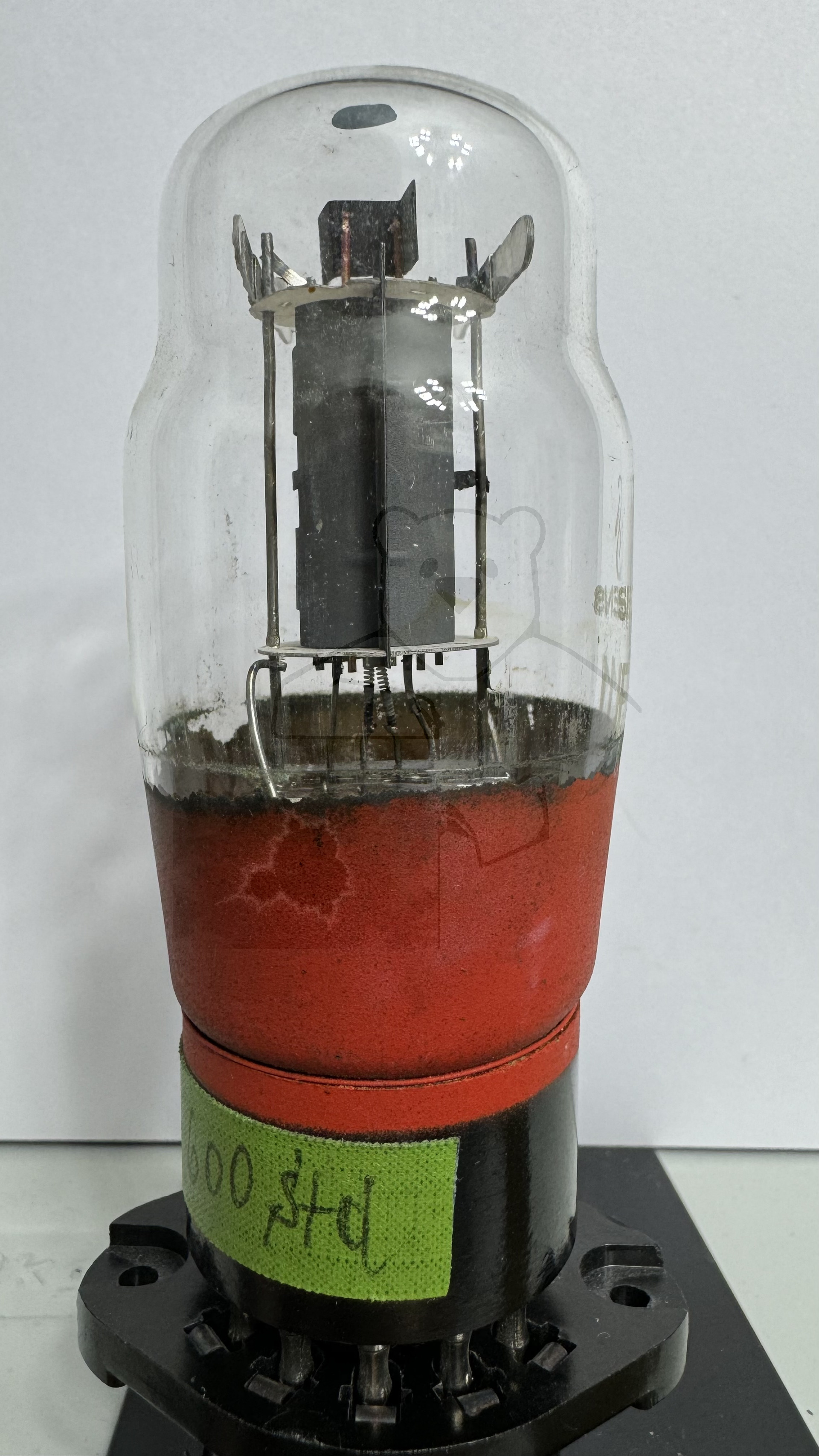

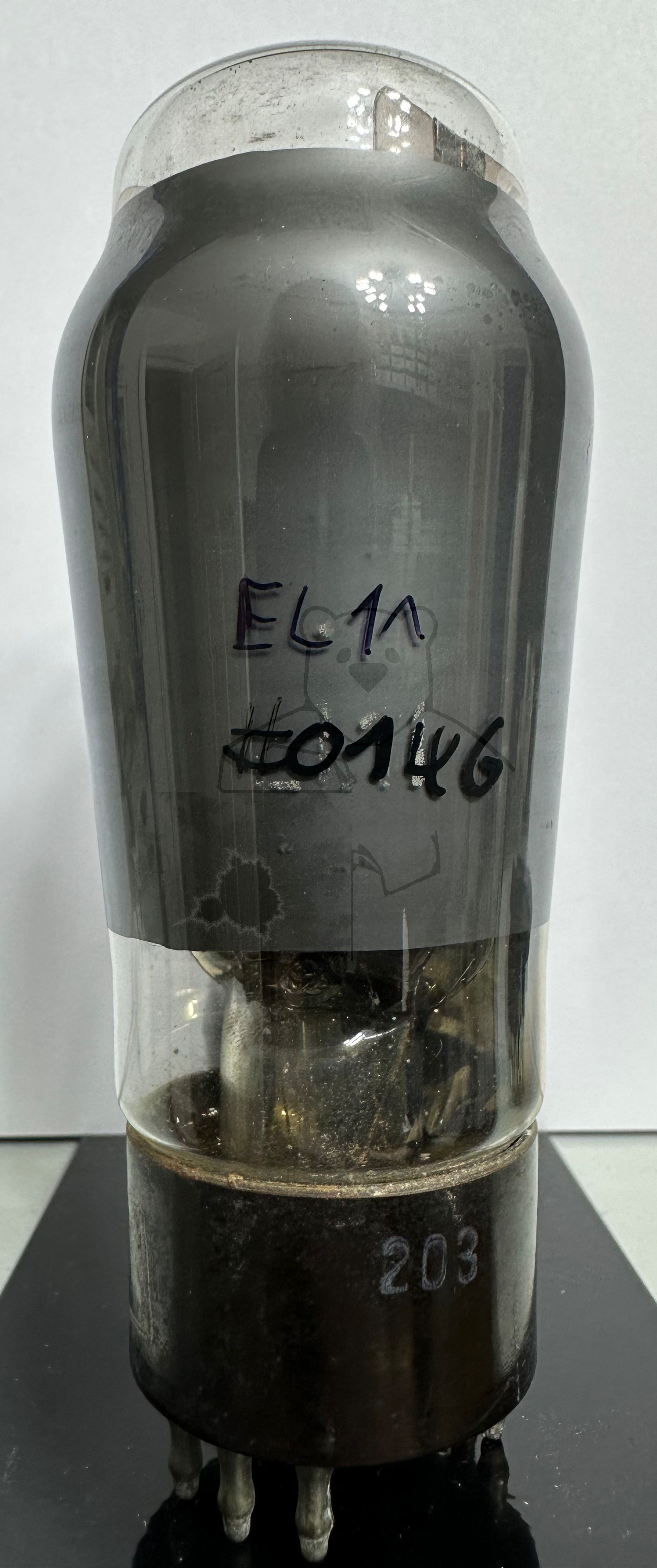

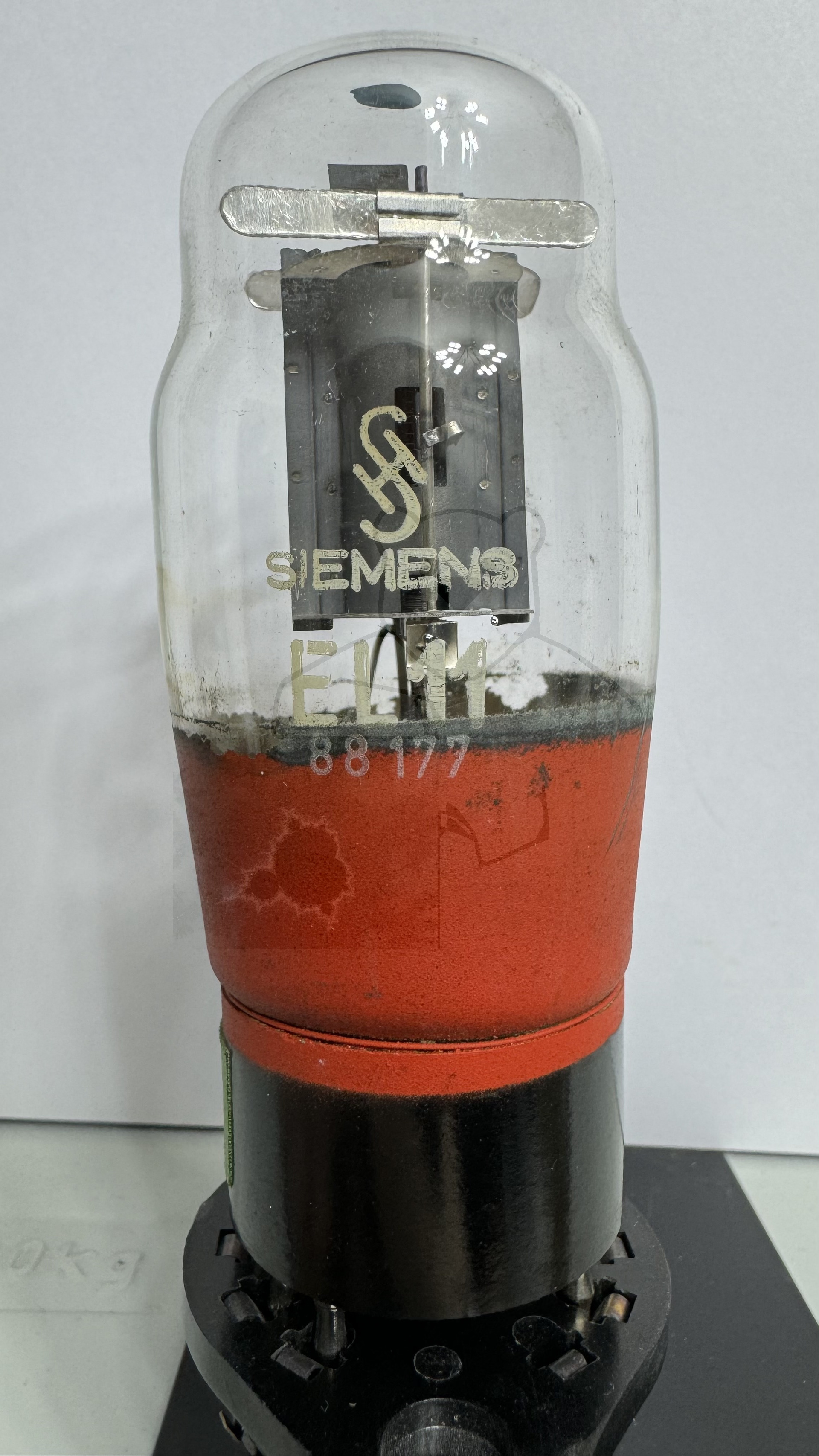

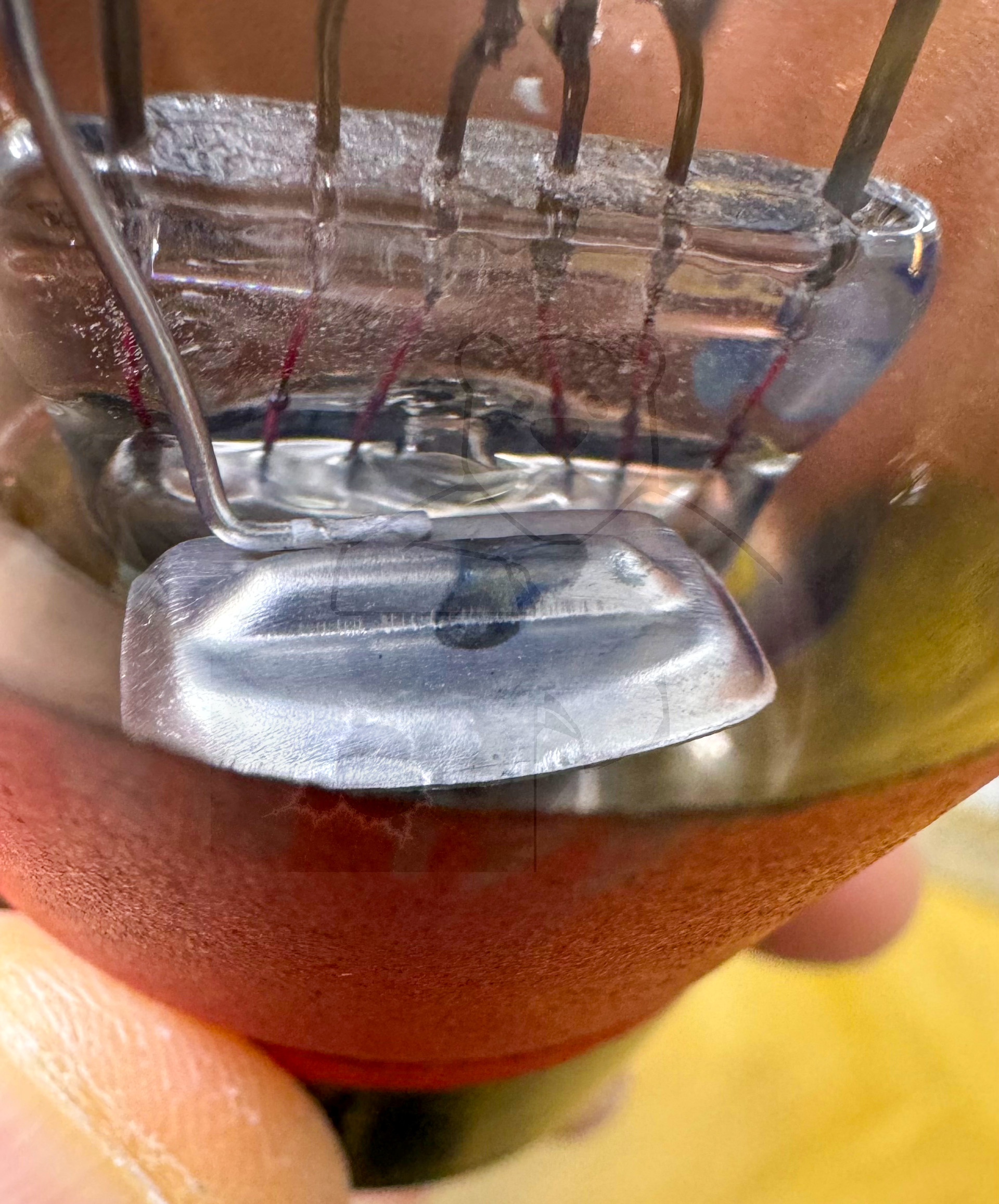

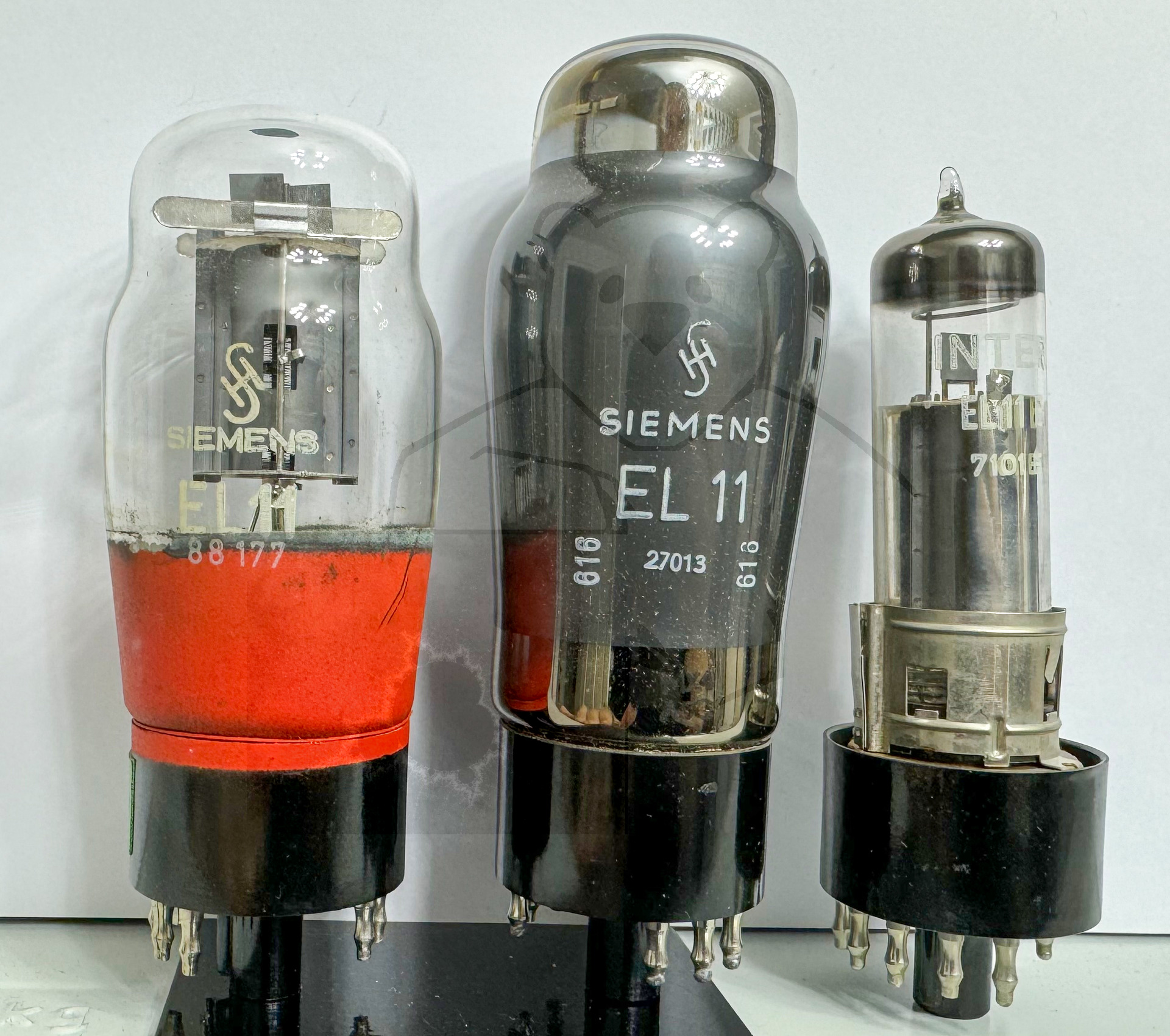

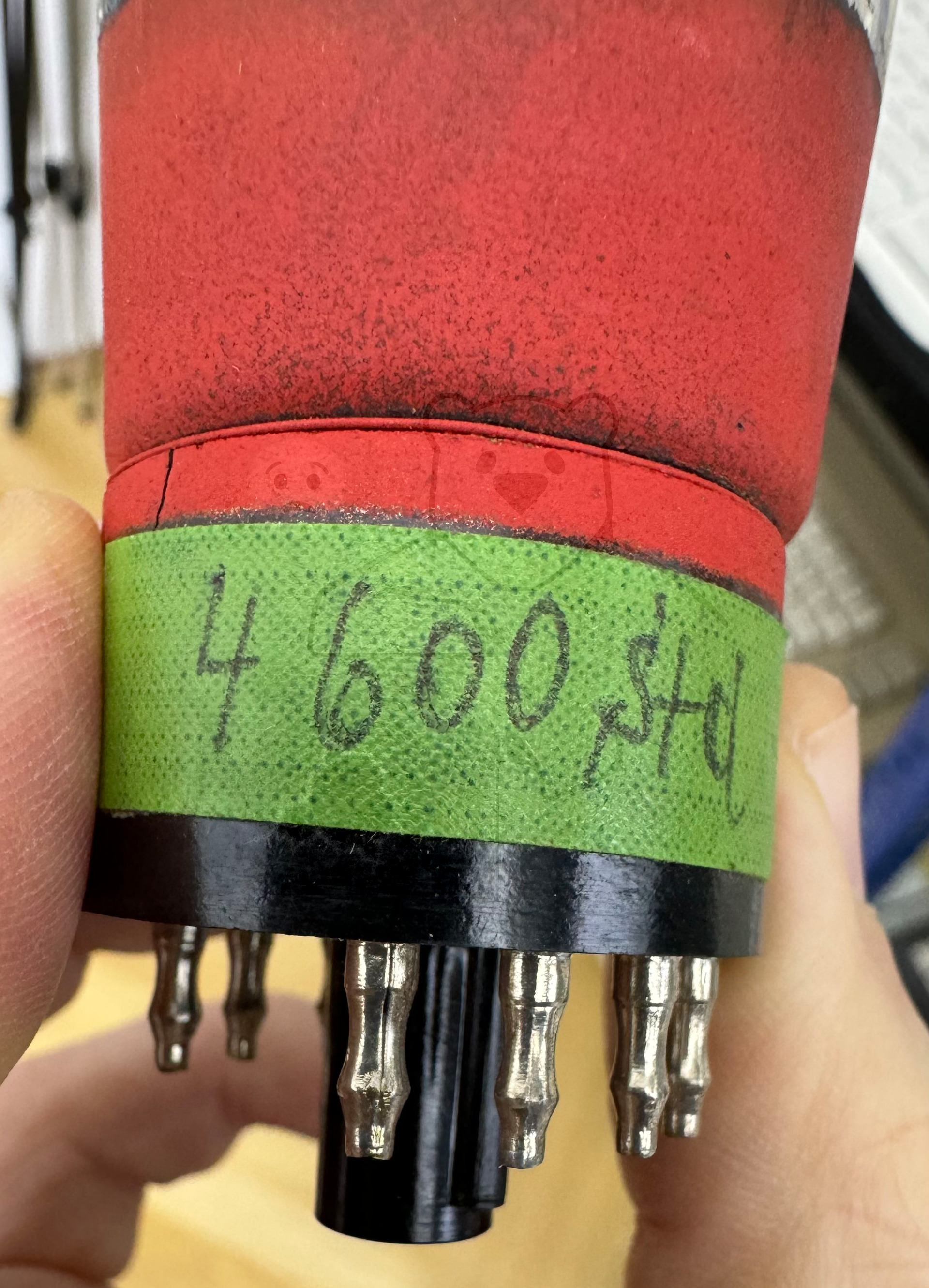

Daten und Bilder der Röhre: EL11

🔎 Beschreibung der Röhre: EL11

Name	EL11
Vergleichsname	6E102 AV1037 → EL11E
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt

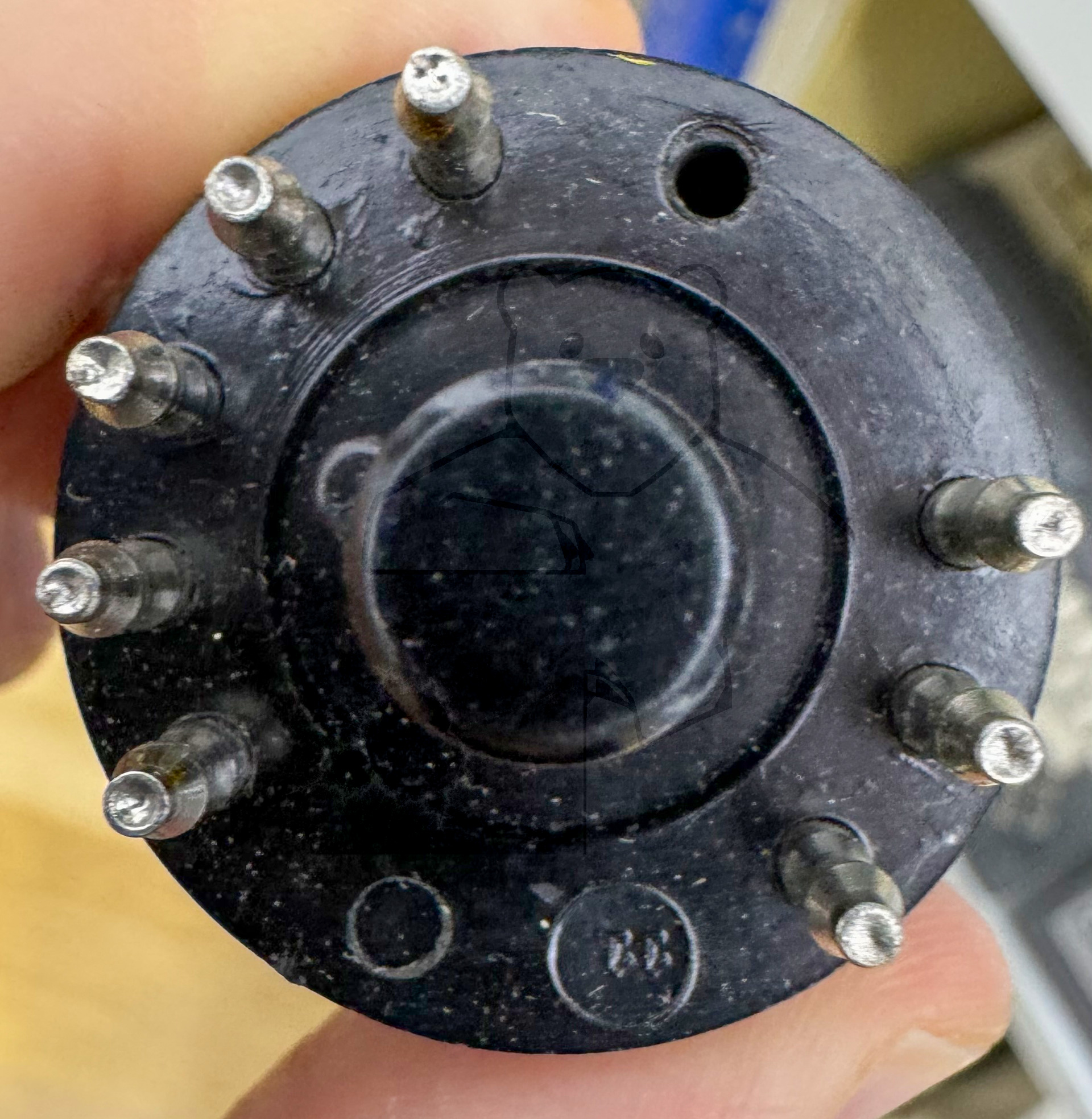

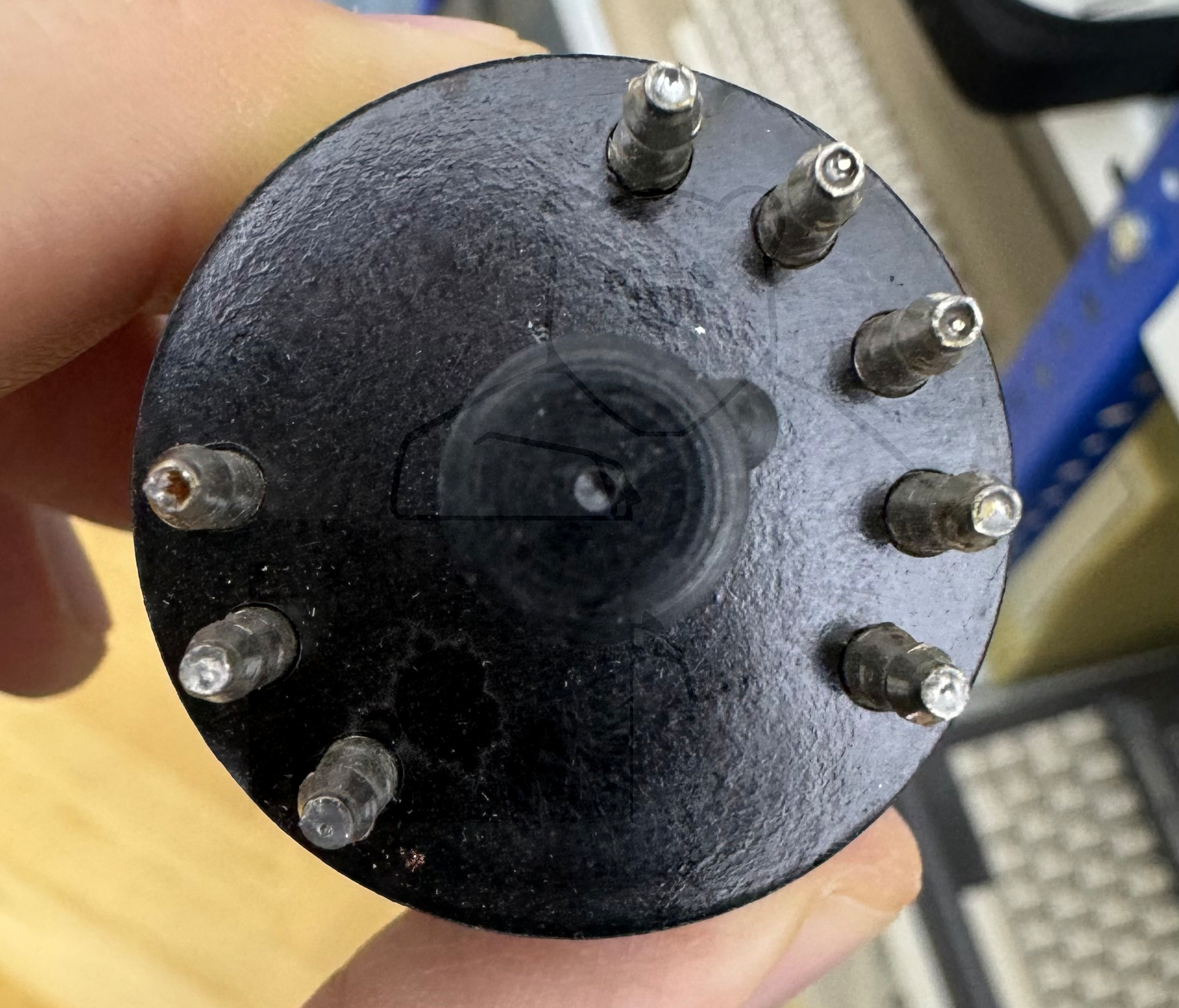

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	01.02.2024 18:45:27

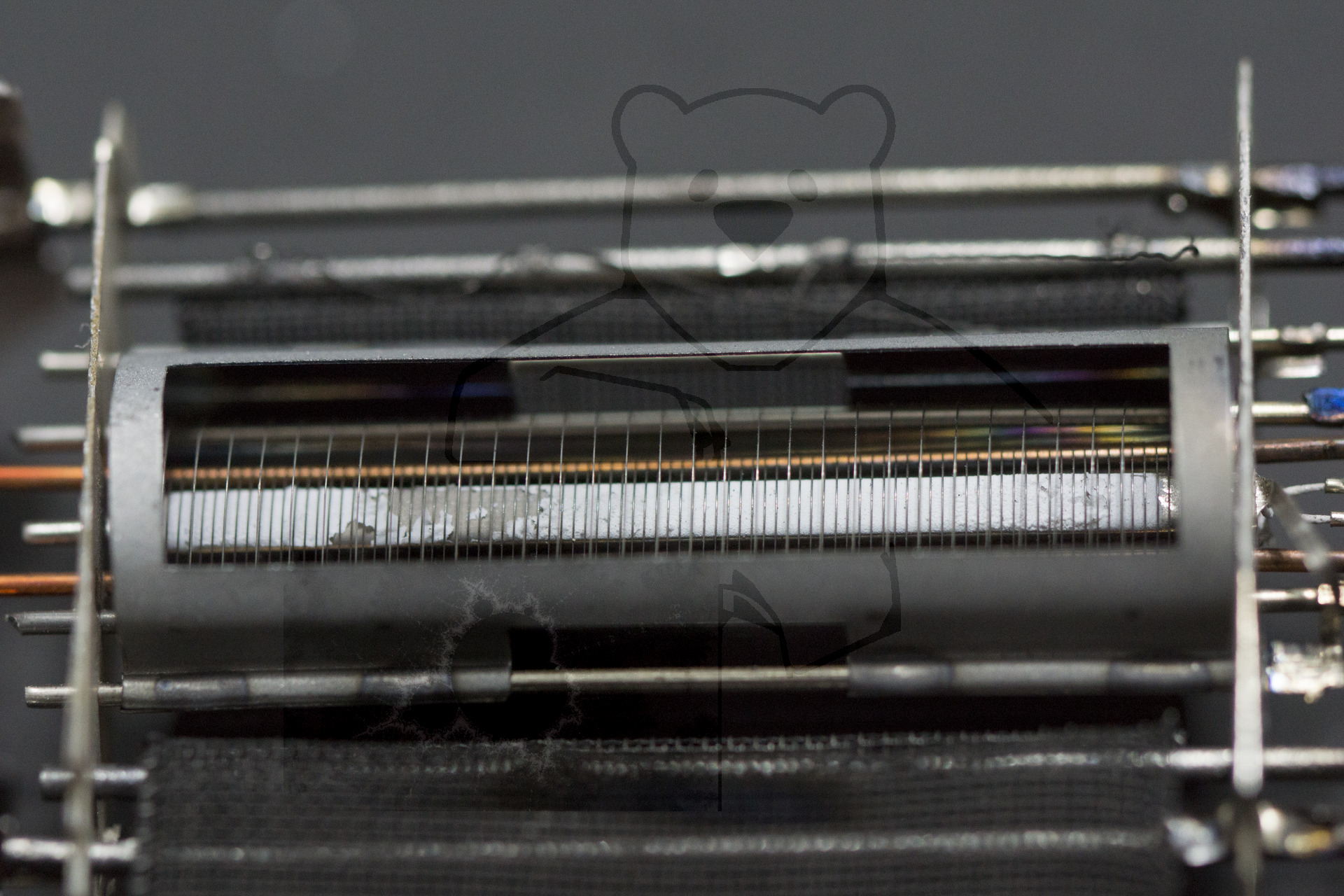

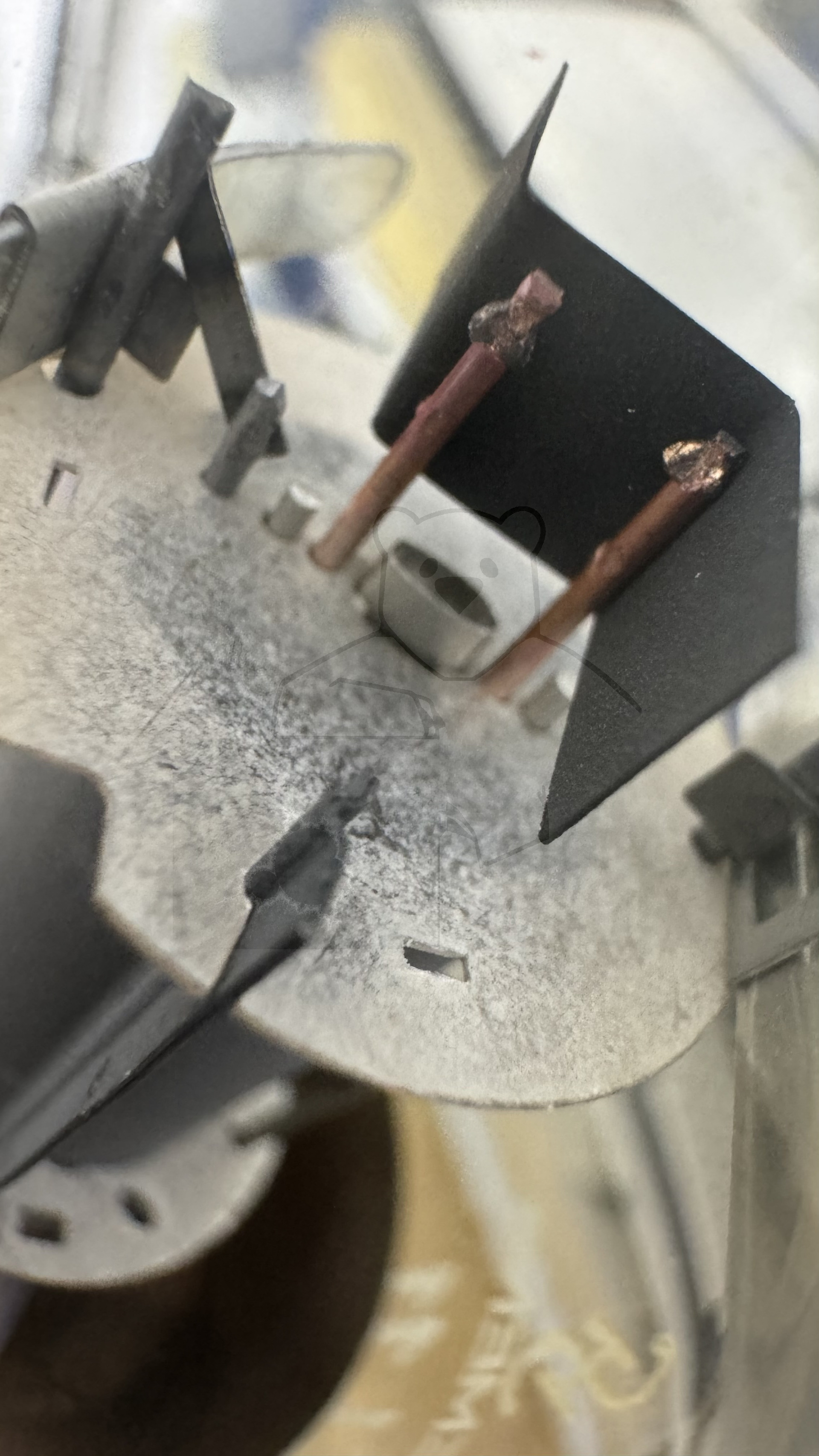

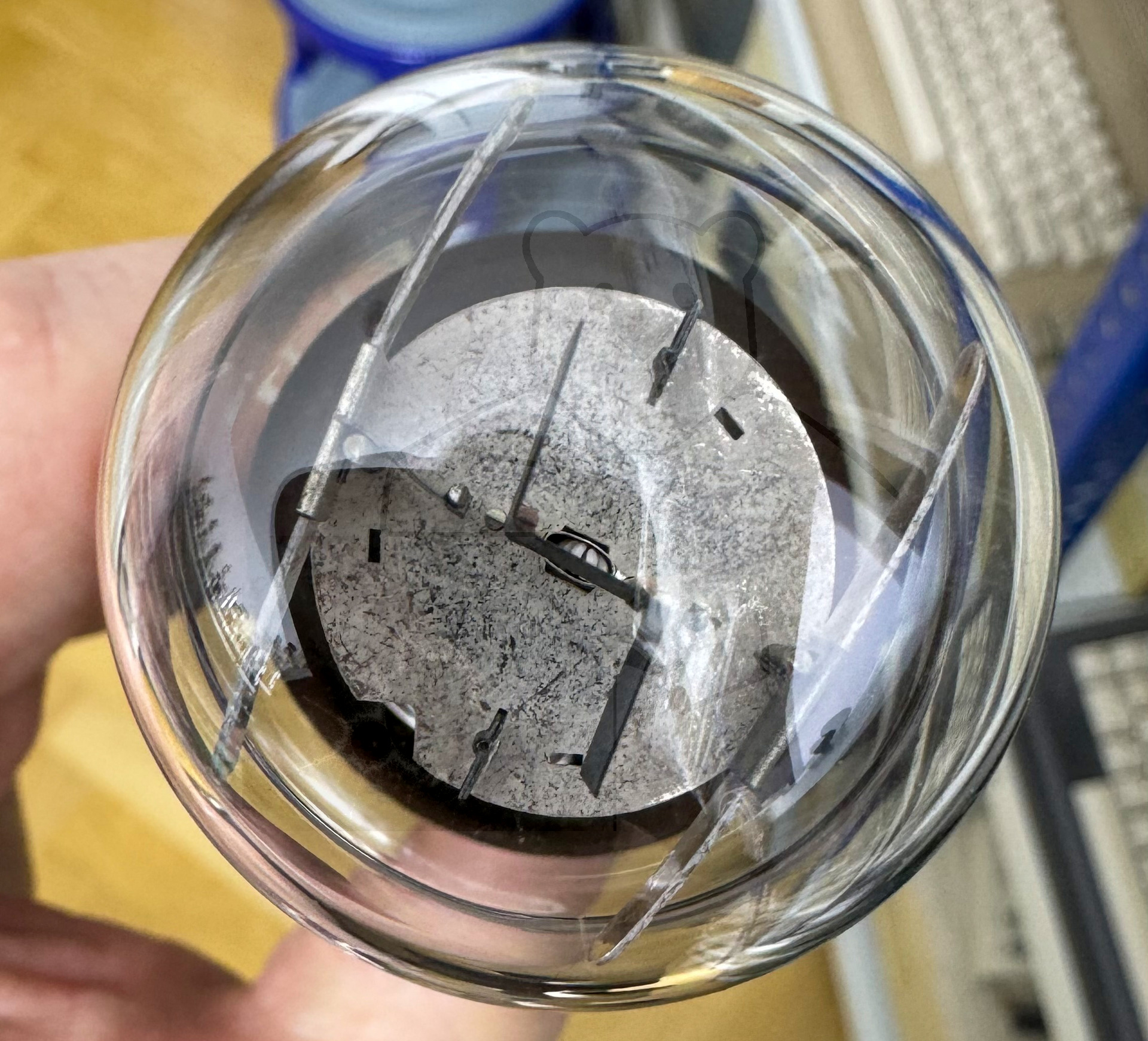

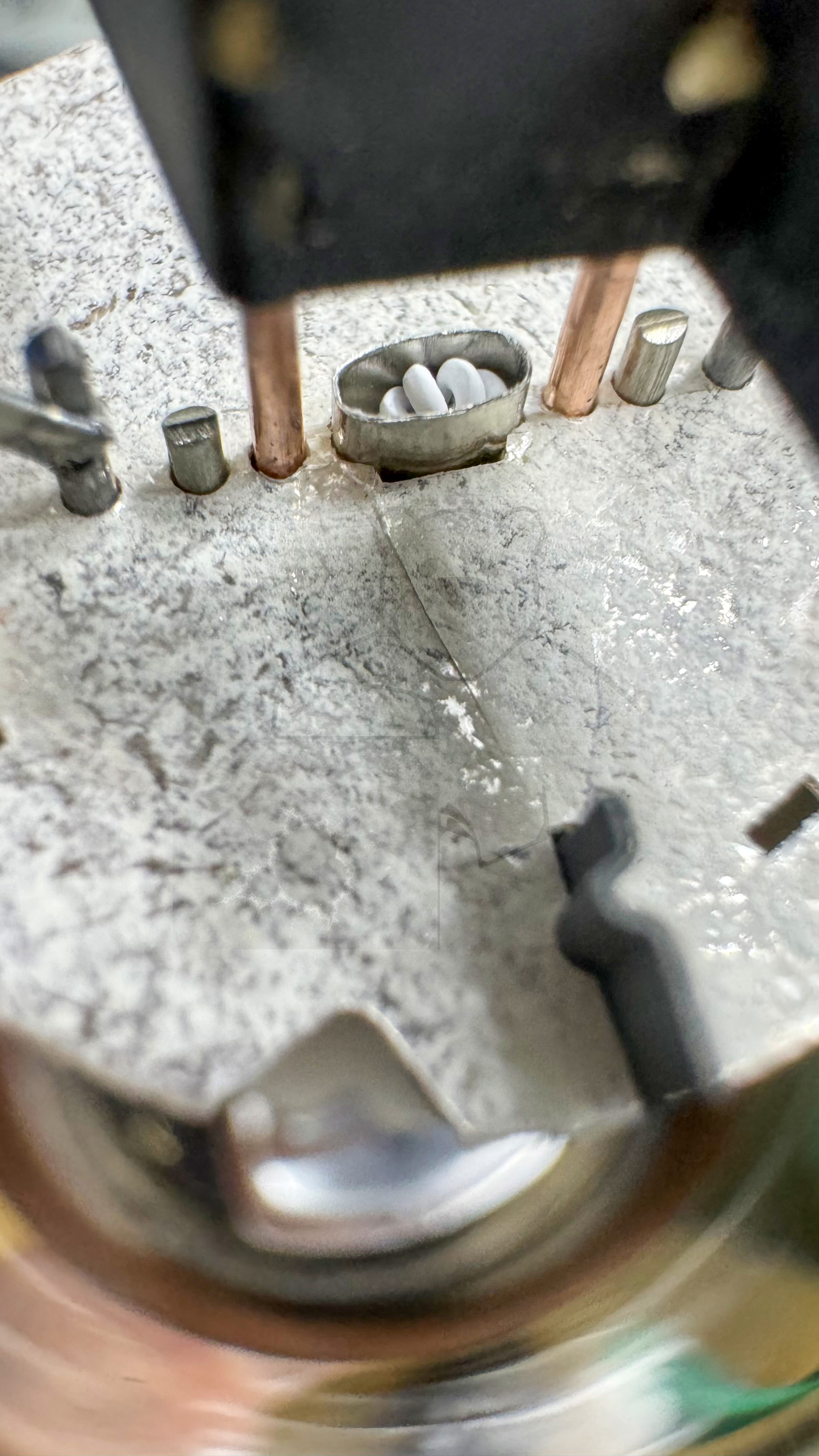

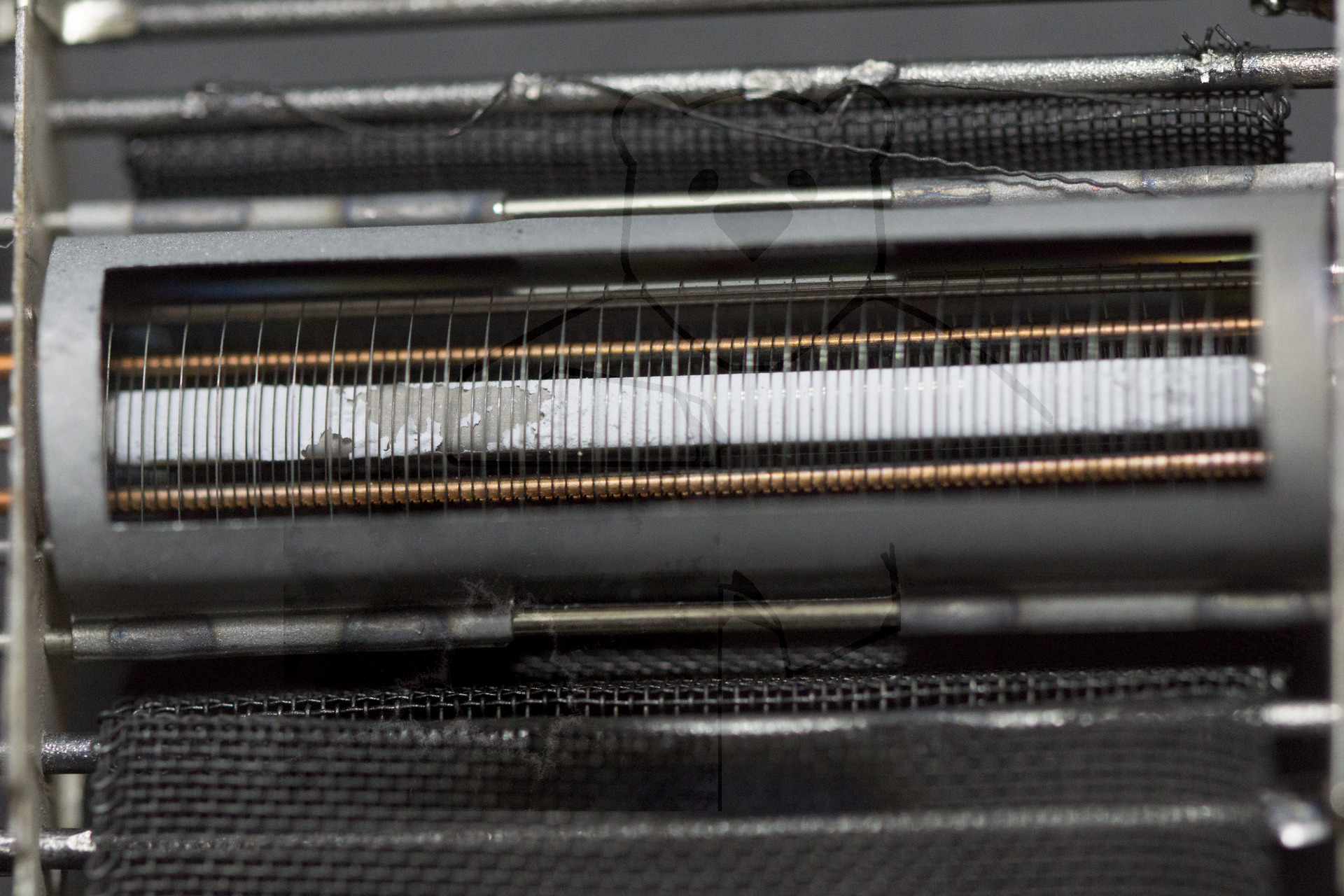

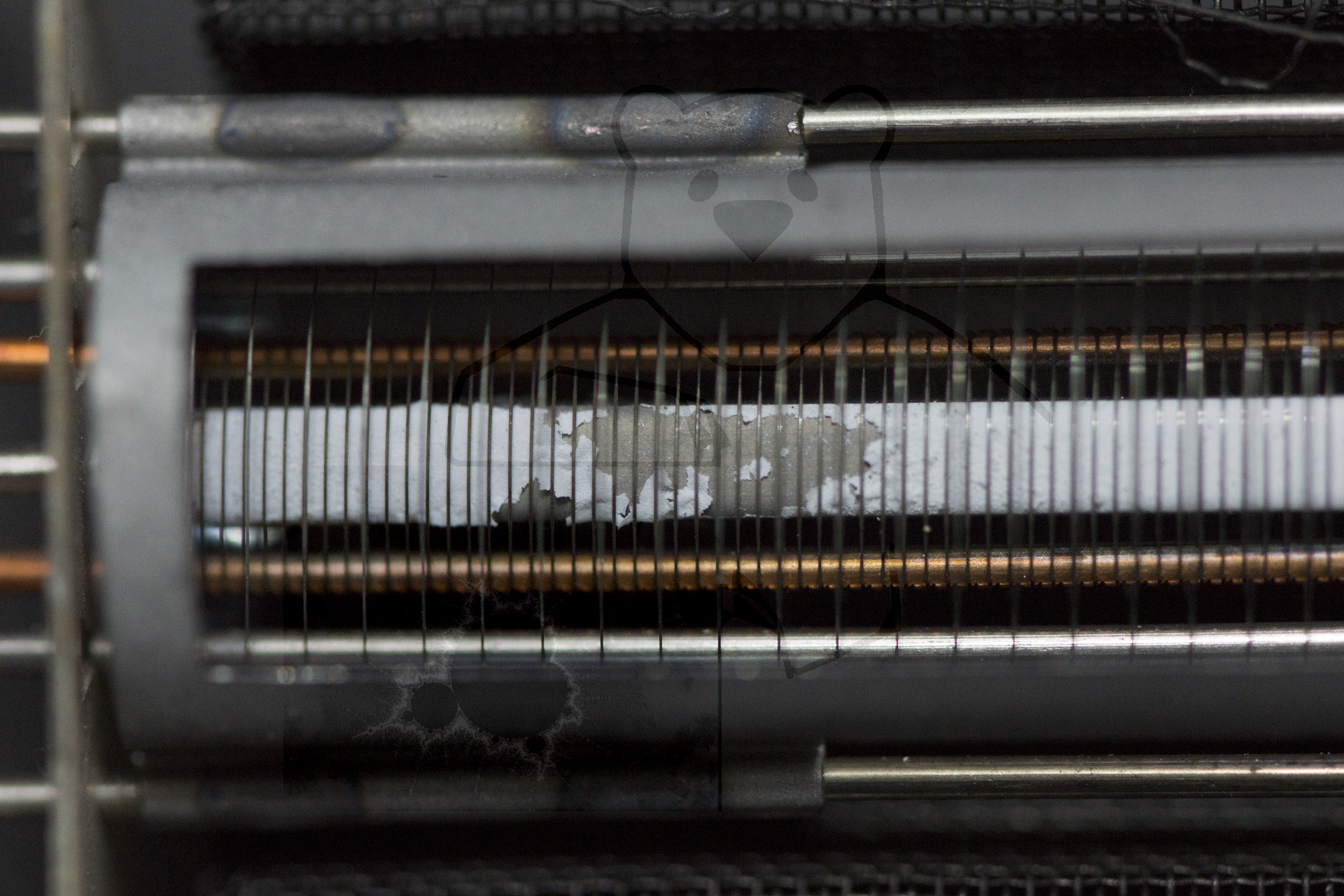

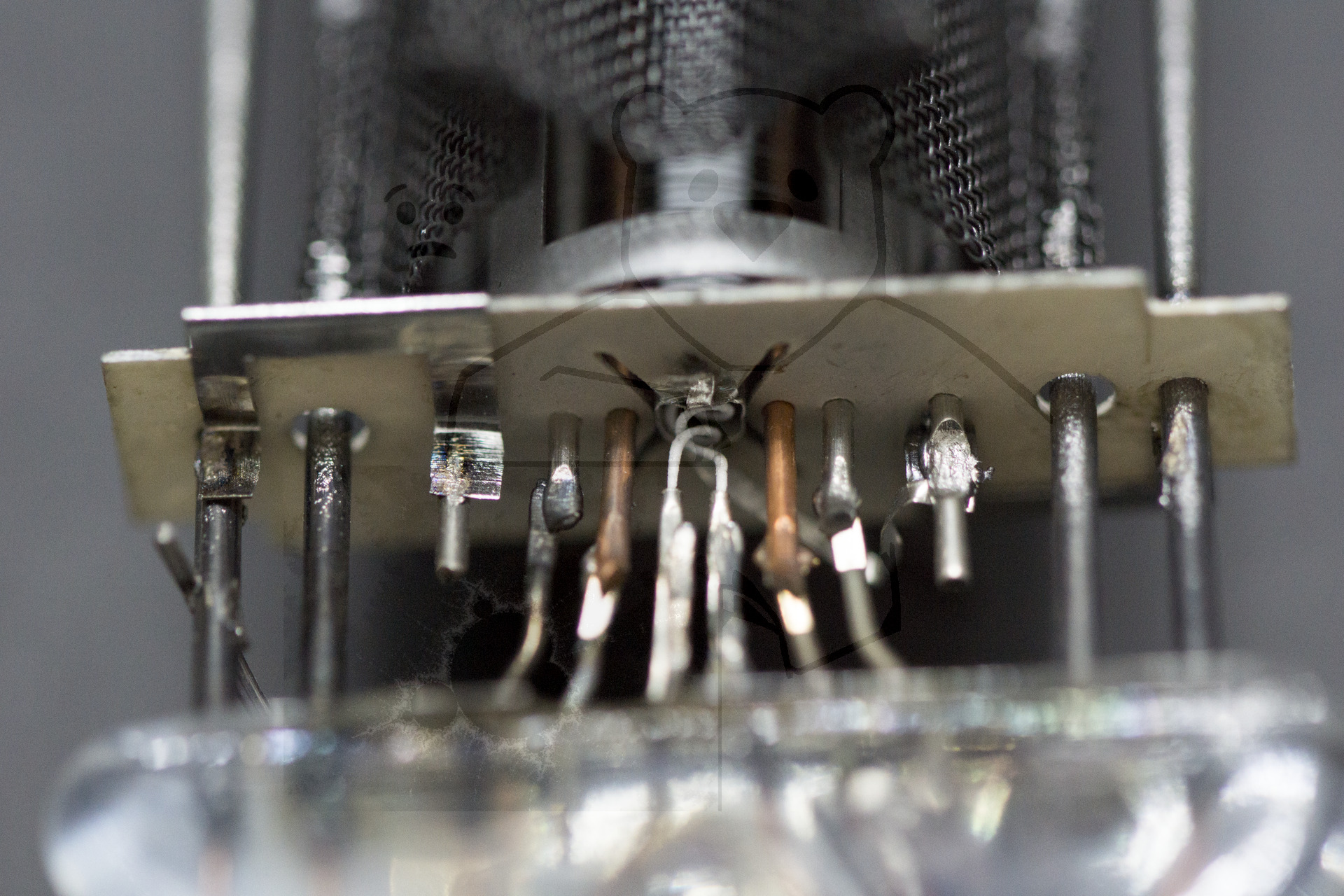

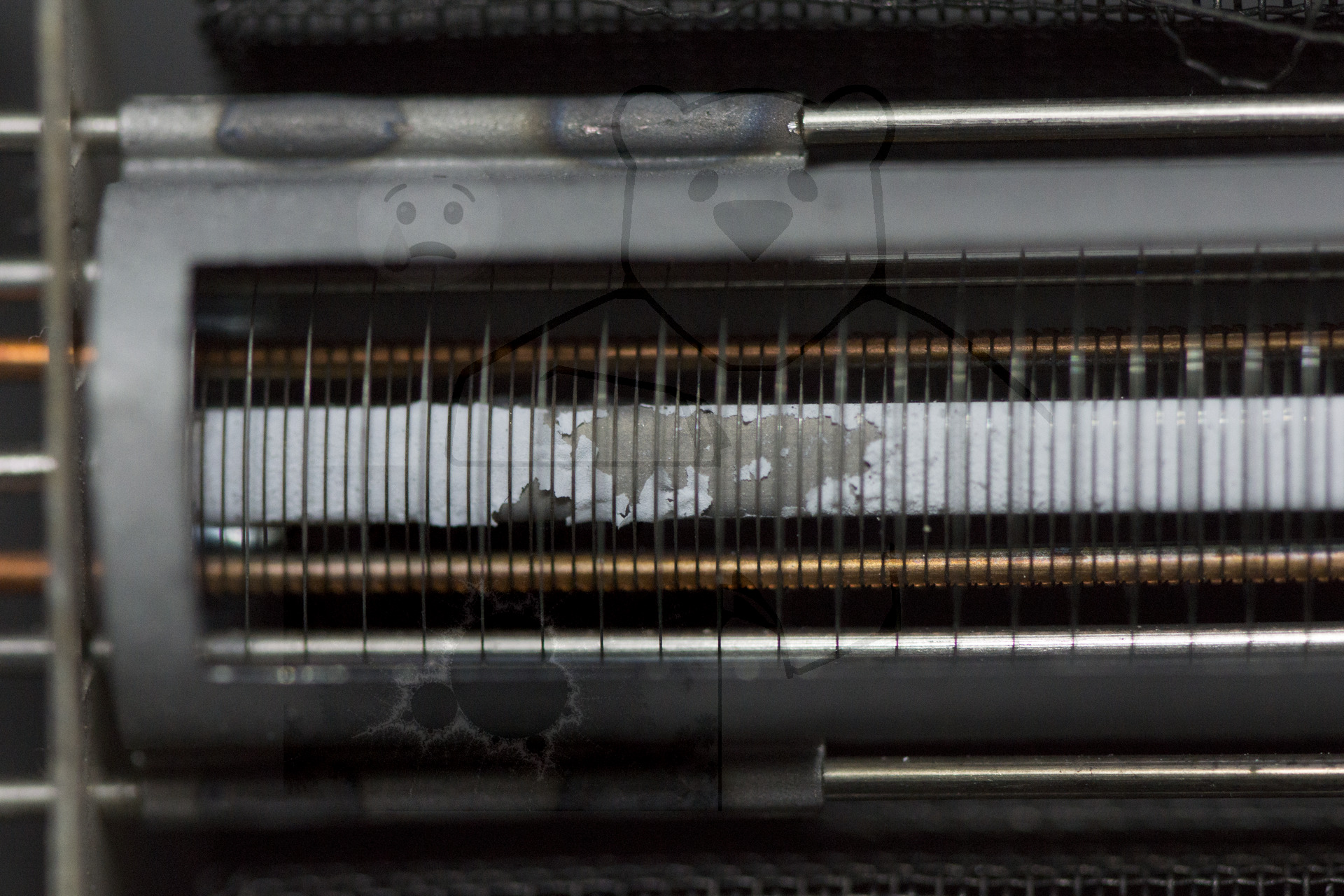

🔎 Beschreibung der Systeme für die Röhre: EL11

	System 1
Kathode	6
Gitter 1	5
Gitter 2	4
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

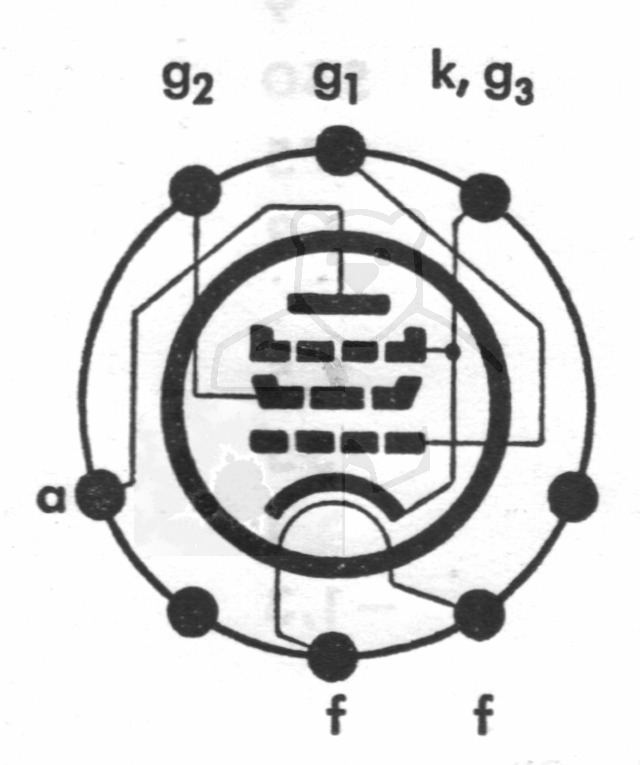

🔎 Sockelschaltung der EL11

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EL11

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/rkNc702fifo (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EL11
Anwendung EL11.pdf (128 kB)
Datenblatt EL11 Philips.pdf (34 kB)
Datenblatt EL11 RFT.pdf (105 kB)
Datenblatt EL11 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2967 kB)
Pruefkarte EL11 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EL11 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
