🔎 Beschreibung der Röhre: EL41
| Name | EL41 |
| Vergleichsname | 6CK5 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,71 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EL41
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EL41
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EL41
Anwendung EL41 [www.tubedata.info].pdf (605 kB)
Anwendung EL41 Funkschau.pdf (76 kB)
Datenblatt EL41 Brimar [www.tubedata.info].pdf (46 kB)
Datenblatt EL41 La Radiotechnique [www.tubedata.info].pdf (75 kB)
Datenblatt EL41 Mazda Belvu [www.tubedata.info].pdf (119 kB)
Datenblatt EL41 Miniwatt [www.tubedata.info].pdf (574 kB)
Datenblatt EL41 Mullard [www.tubedata.info].pdf (126 kB)
Datenblatt EL41 Philips.pdf (502 kB)
Datenblatt EL41 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2541 kB)
Pruefkarte EL41 - Neuberger RPM370 Roehrenmessgeraet.pdf (232 kB)
Pruefkarte EL41 BF61 - Funke W19 Roehrenpruefer.pdf (154 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EL41

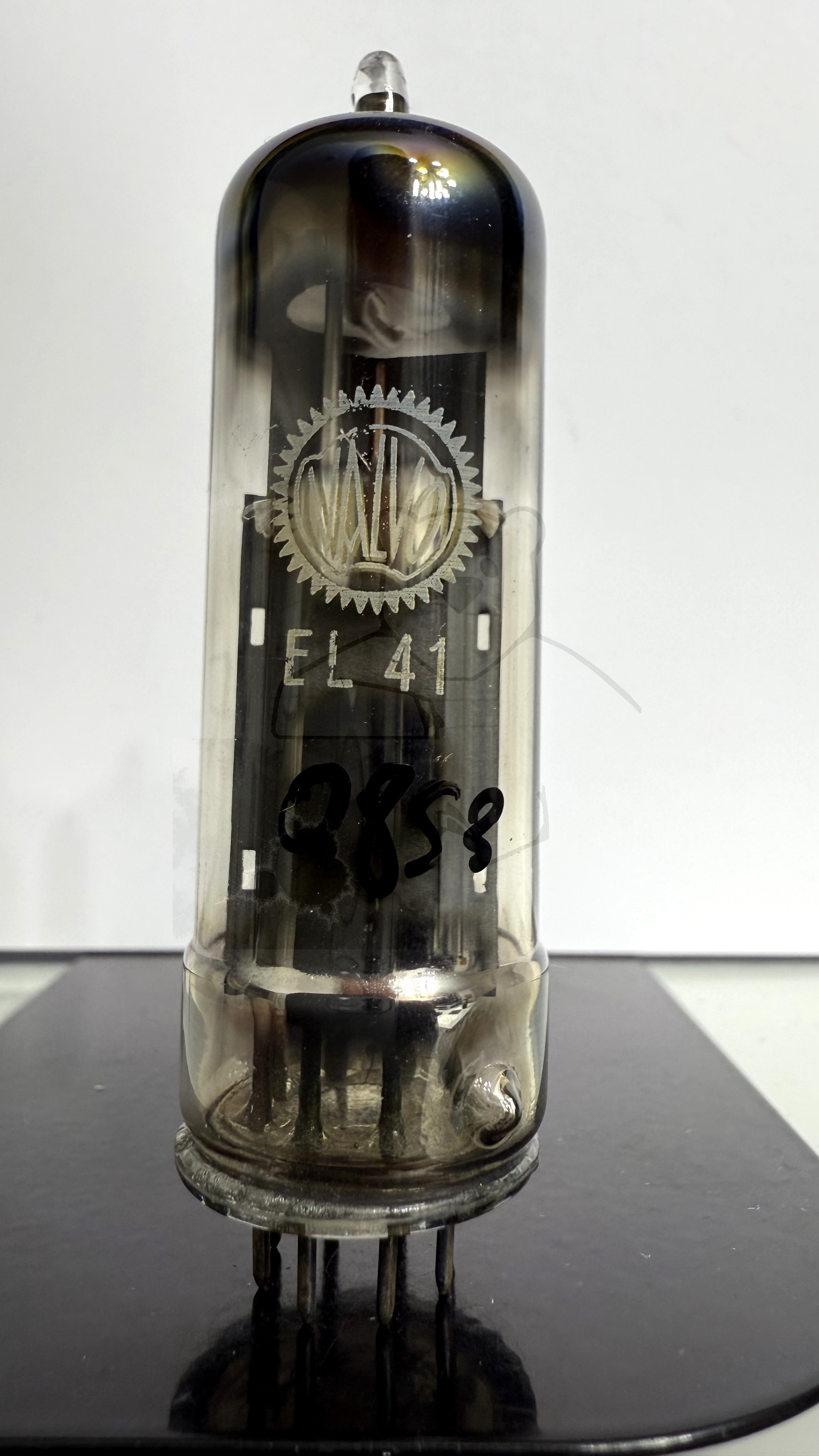

Röhre EL41 #0853 Bild 1

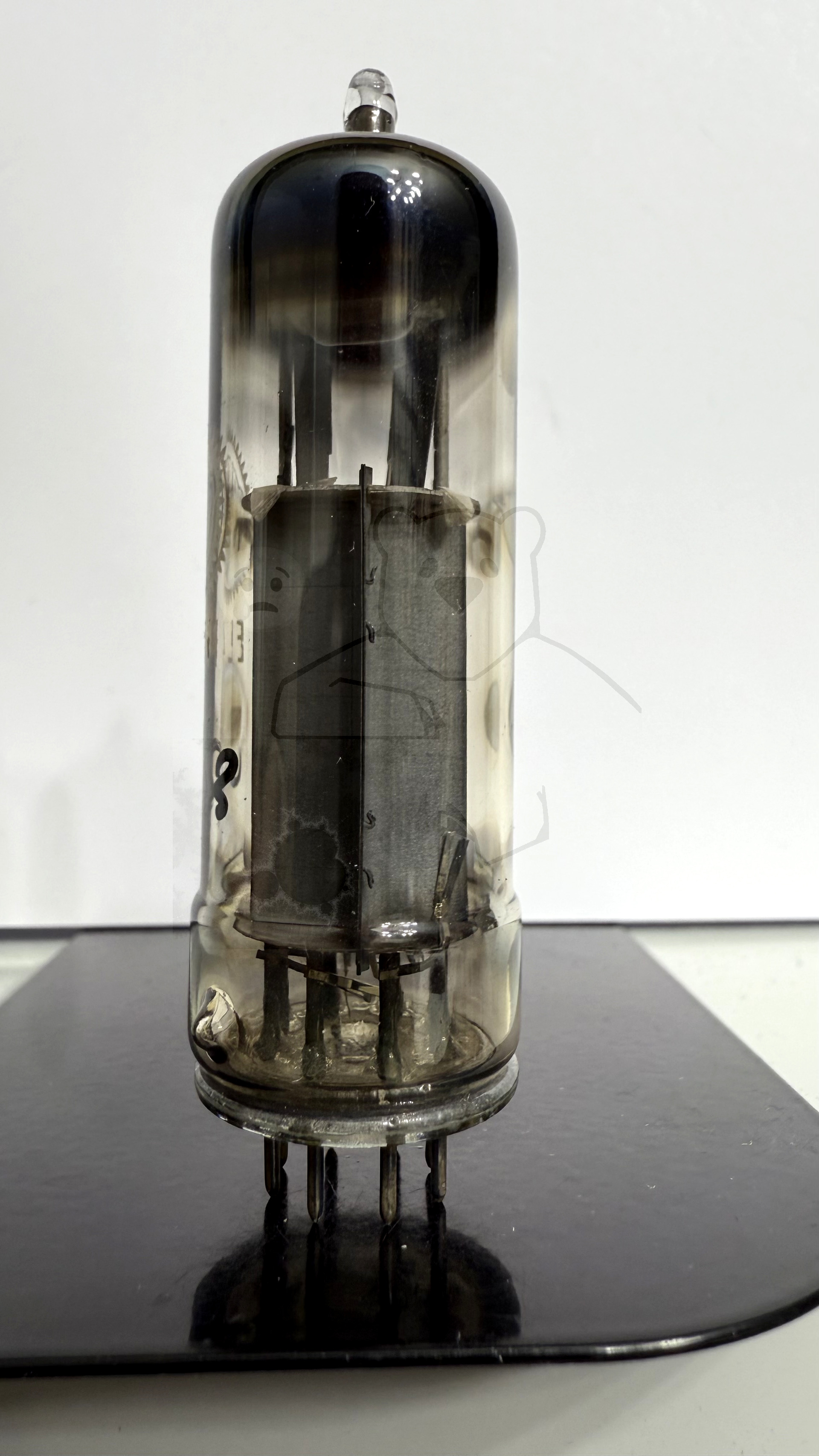

Röhre EL41 #0853 Bild 2

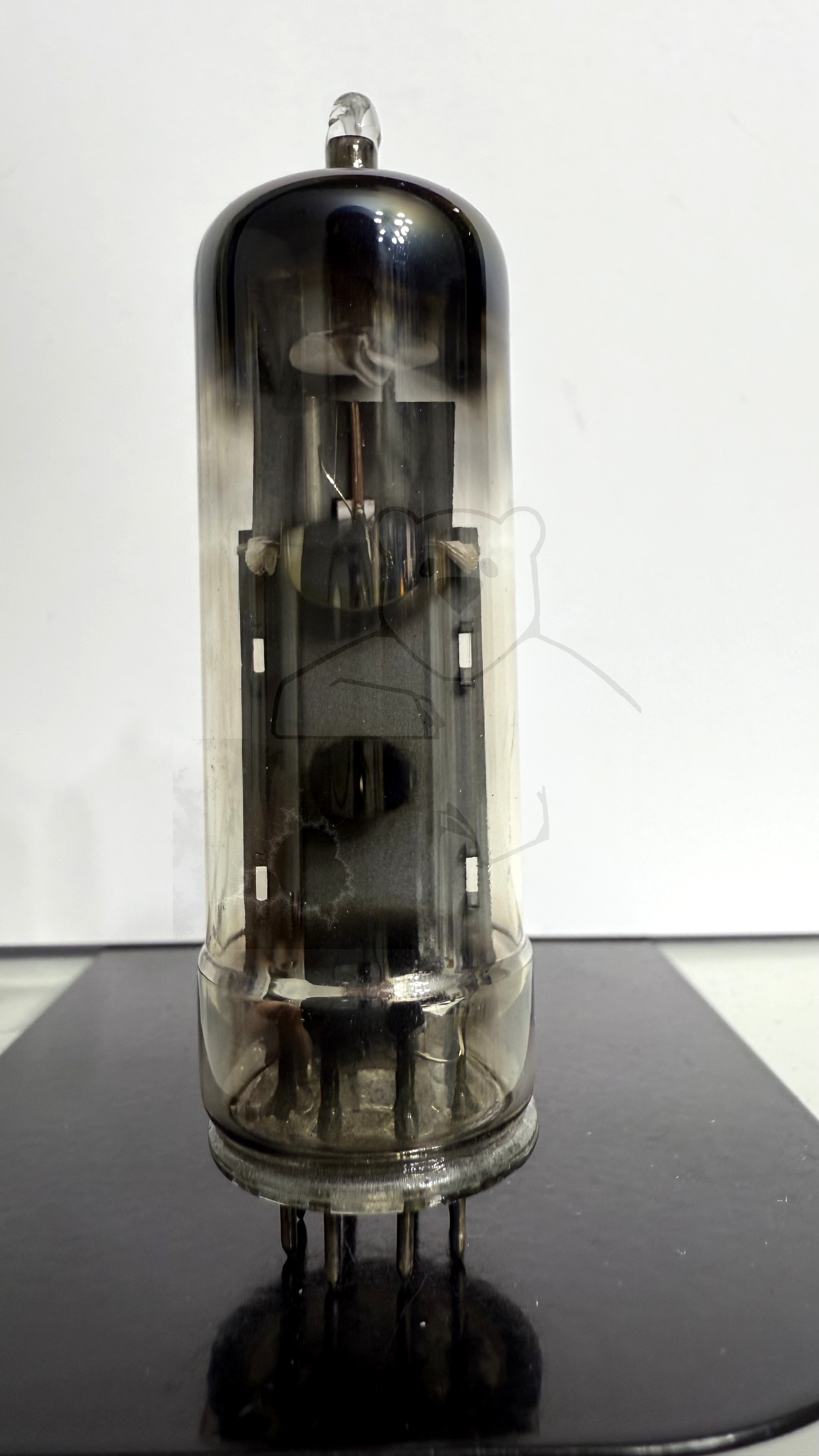

Röhre EL41 #0853 Bild 3

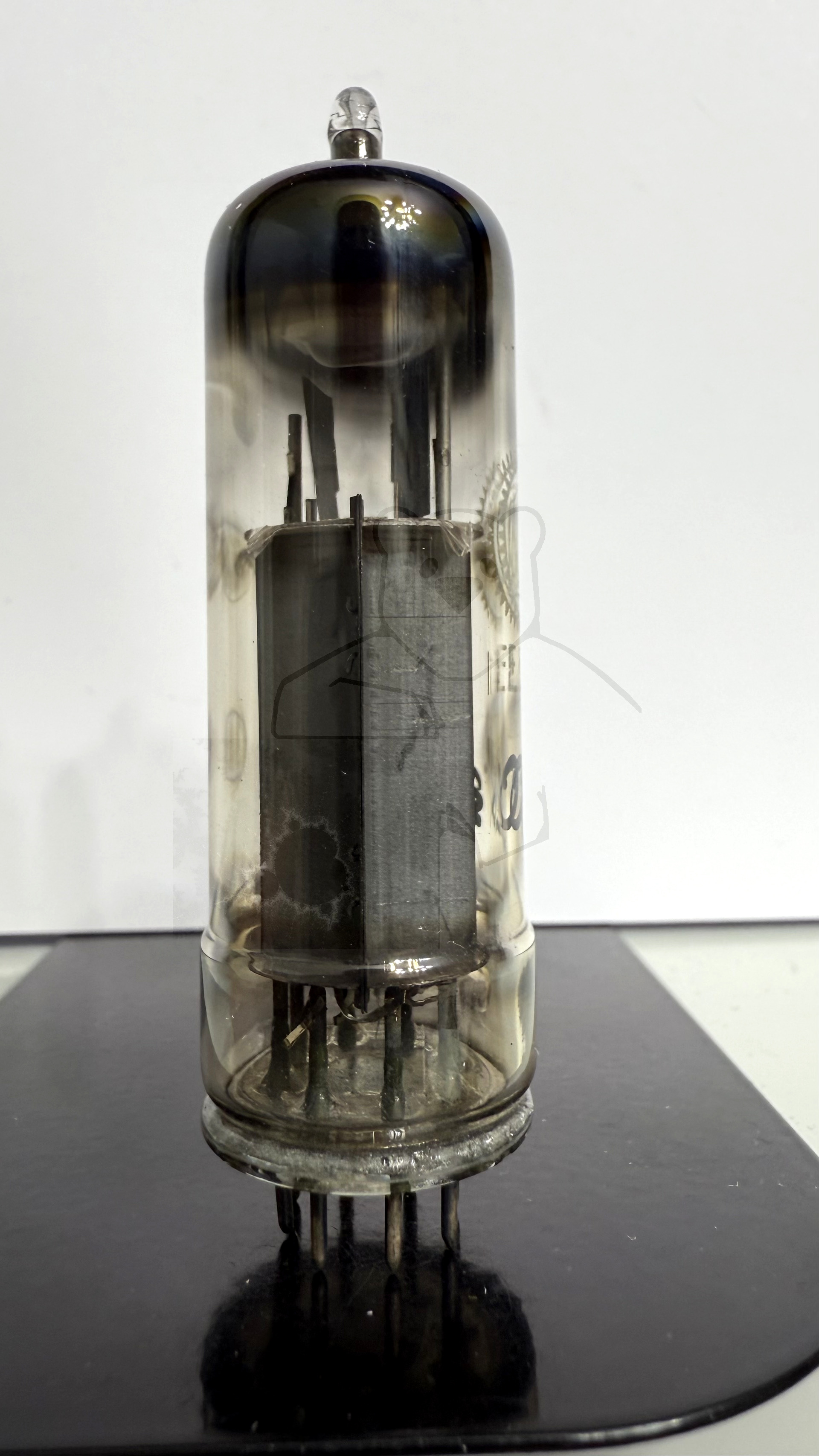

Röhre EL41 #0853 Bild 4

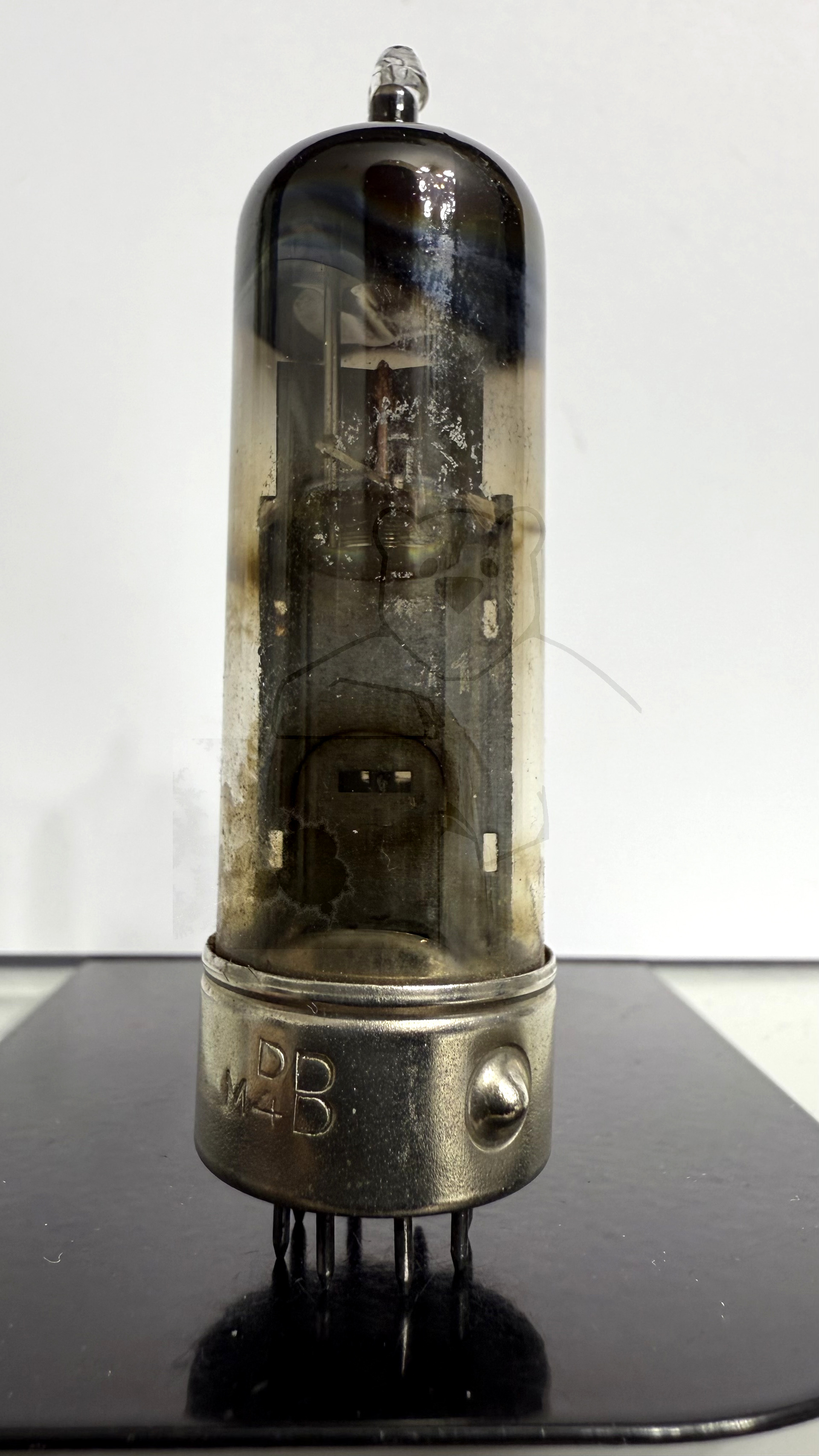

Röhre EL41 #4960 Bild 1

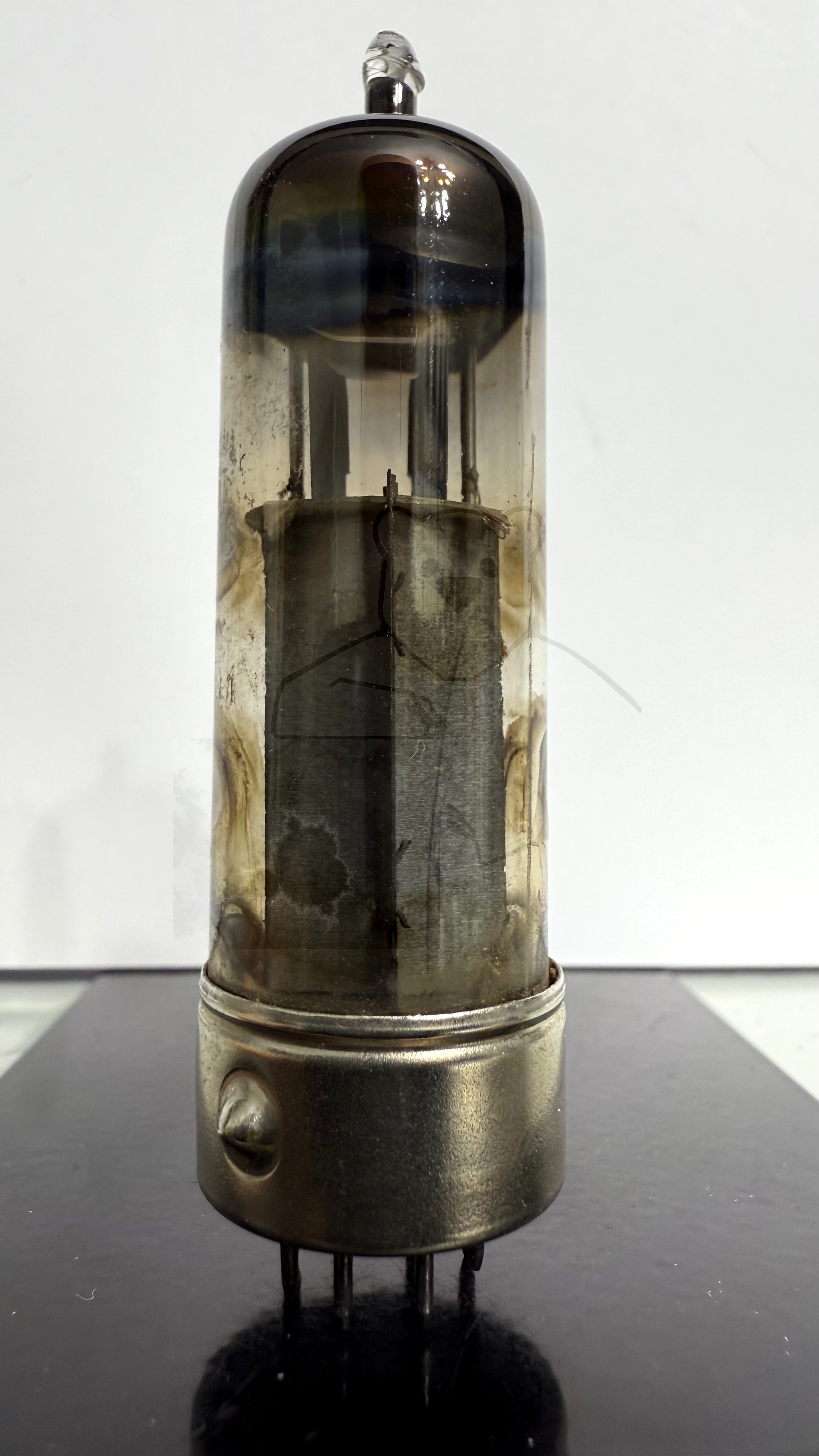

Röhre EL41 #4960 Bild 2

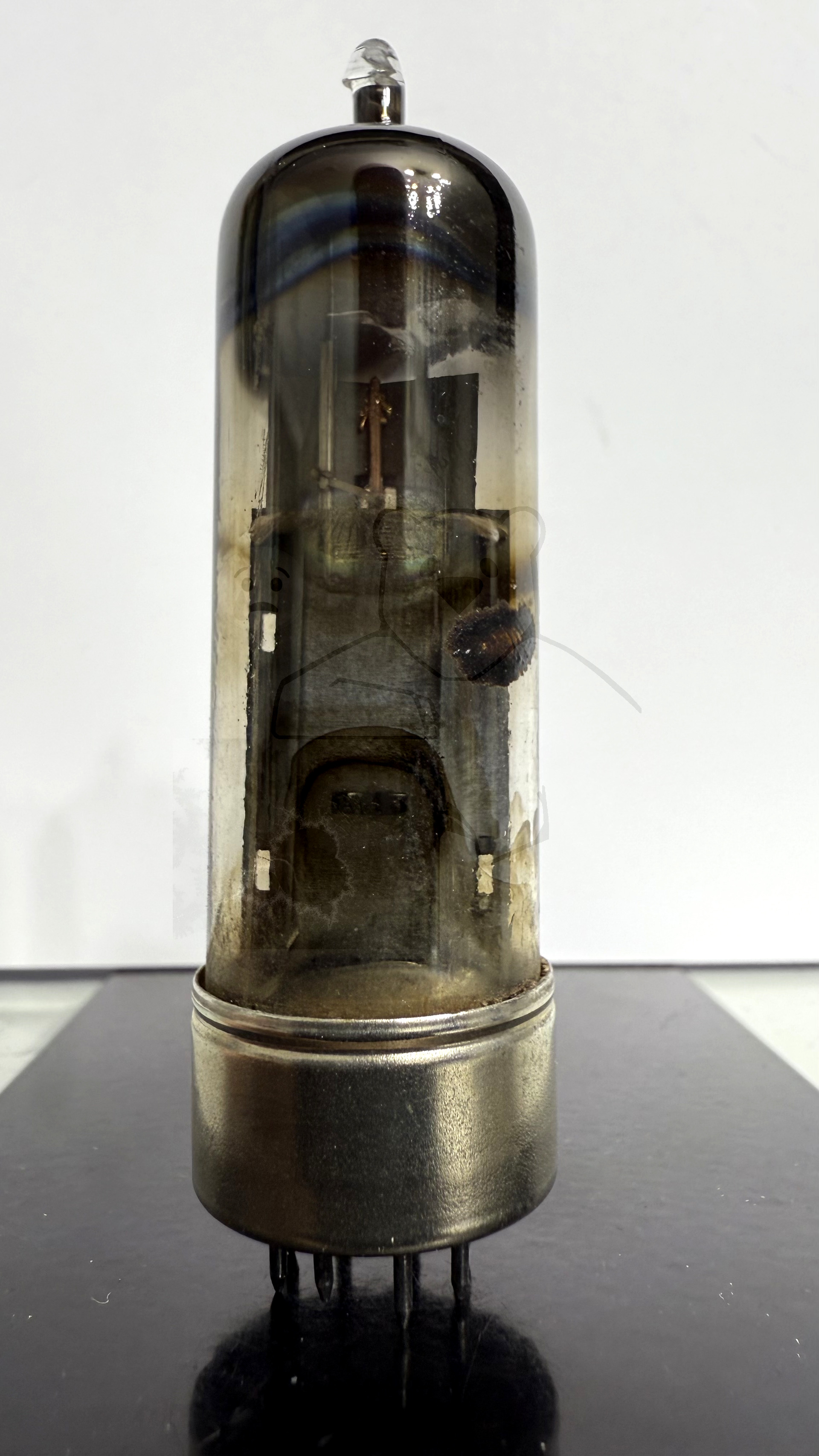

Röhre EL41 #4960 Bild 3

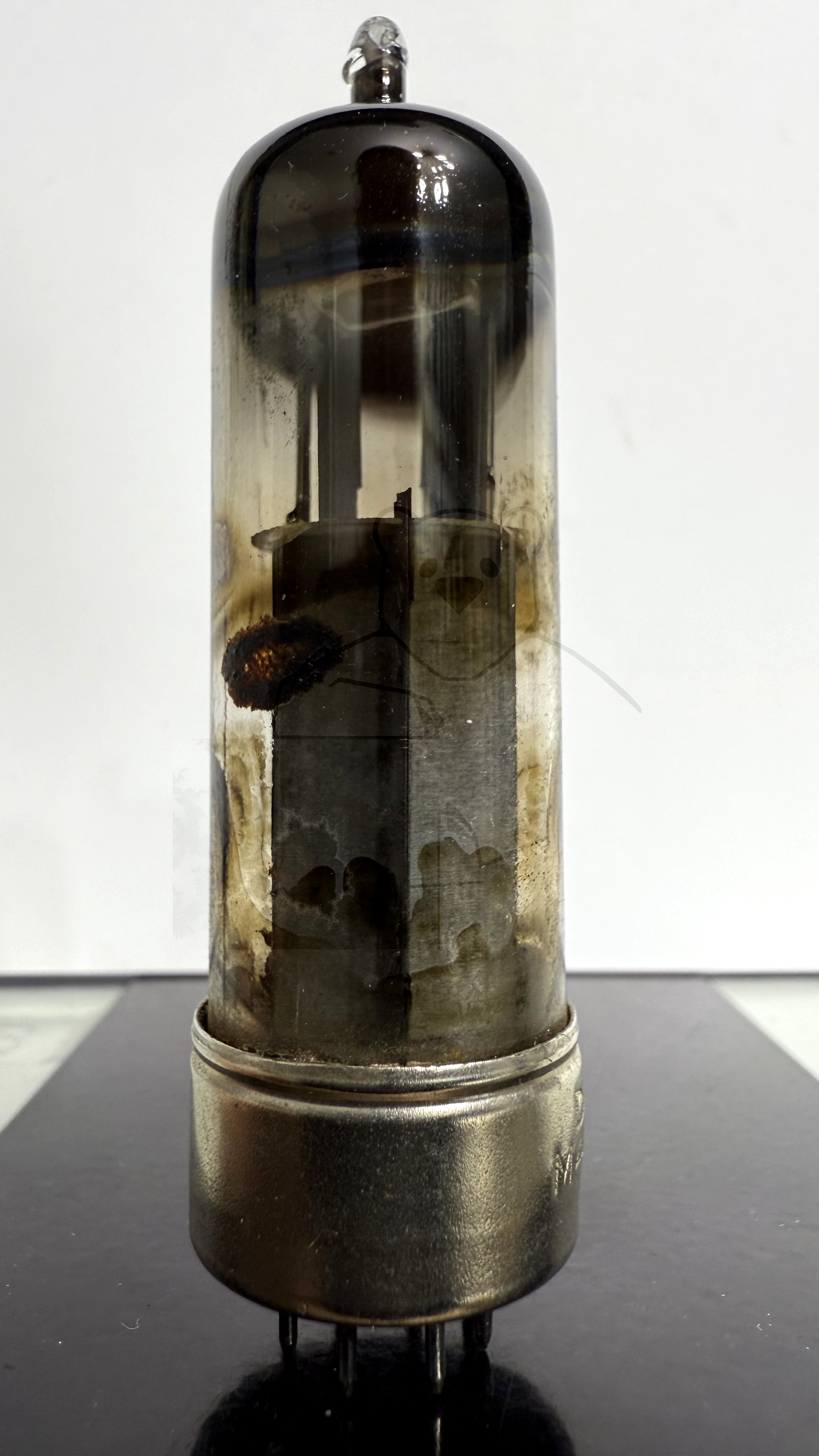

Röhre EL41 #4960 Bild 4

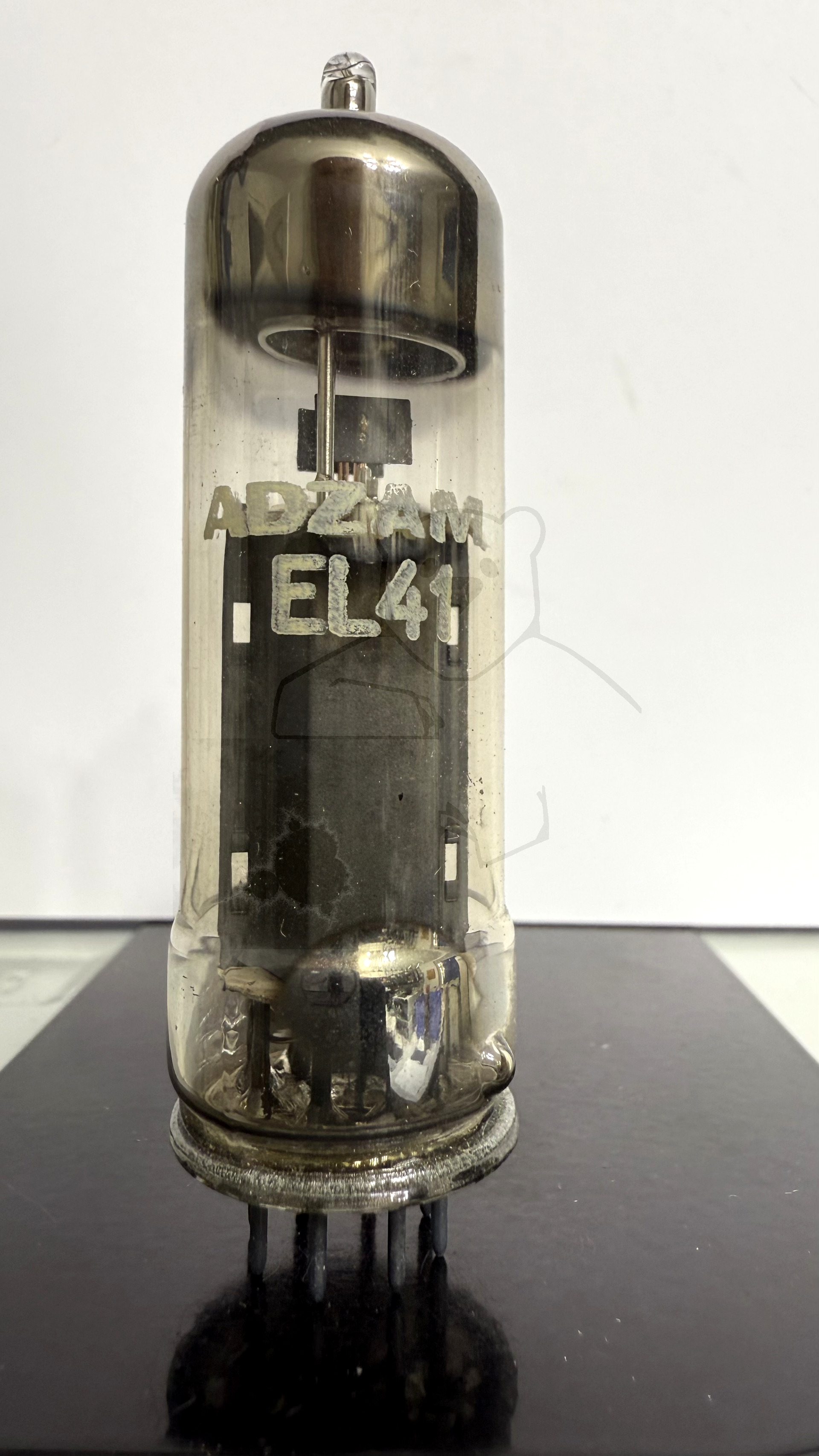

Röhre EL41 #4146 Bild 1
Röhre EL41 #4146 Bild 2

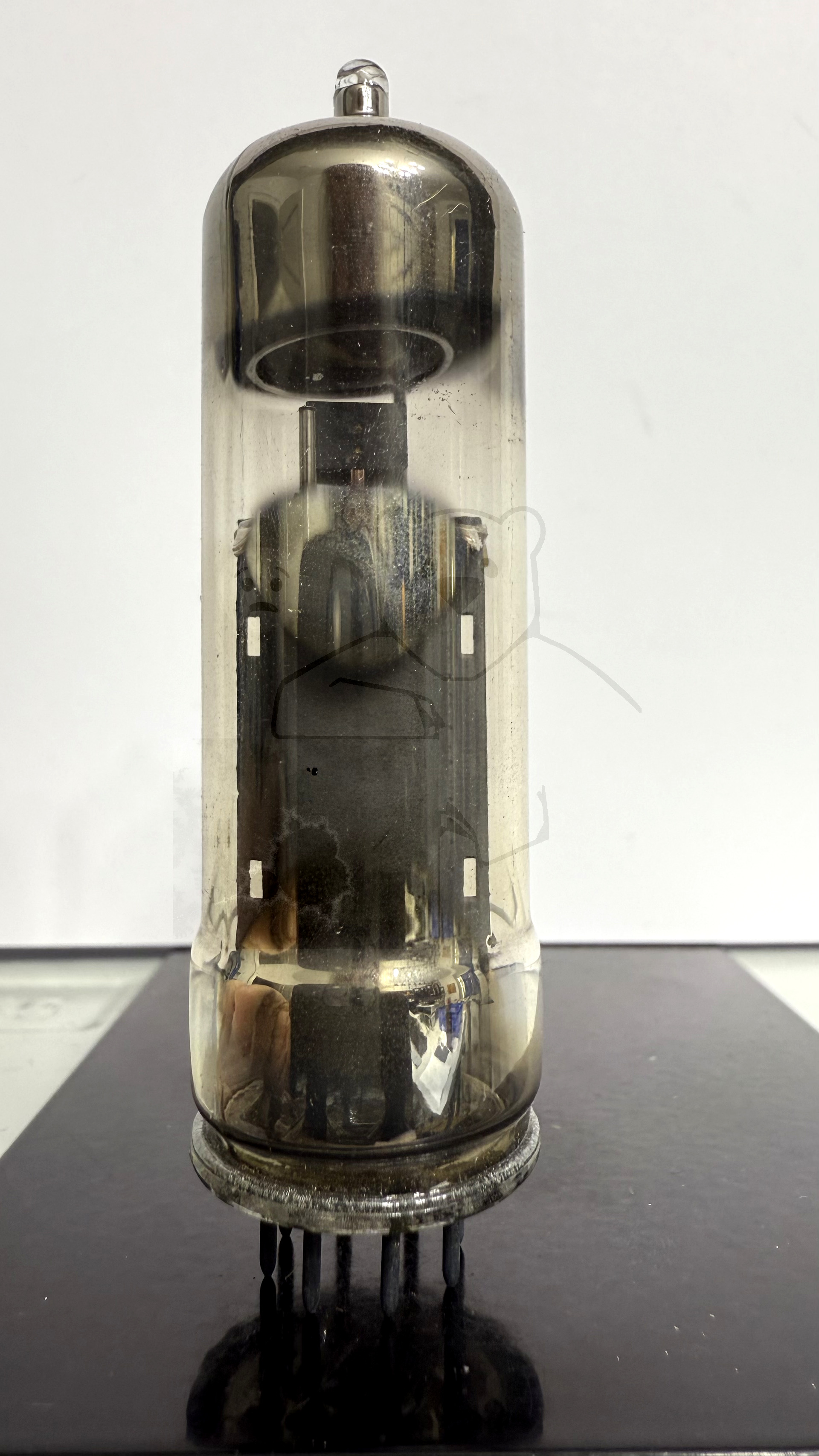

Röhre EL41 #4146 Bild 3

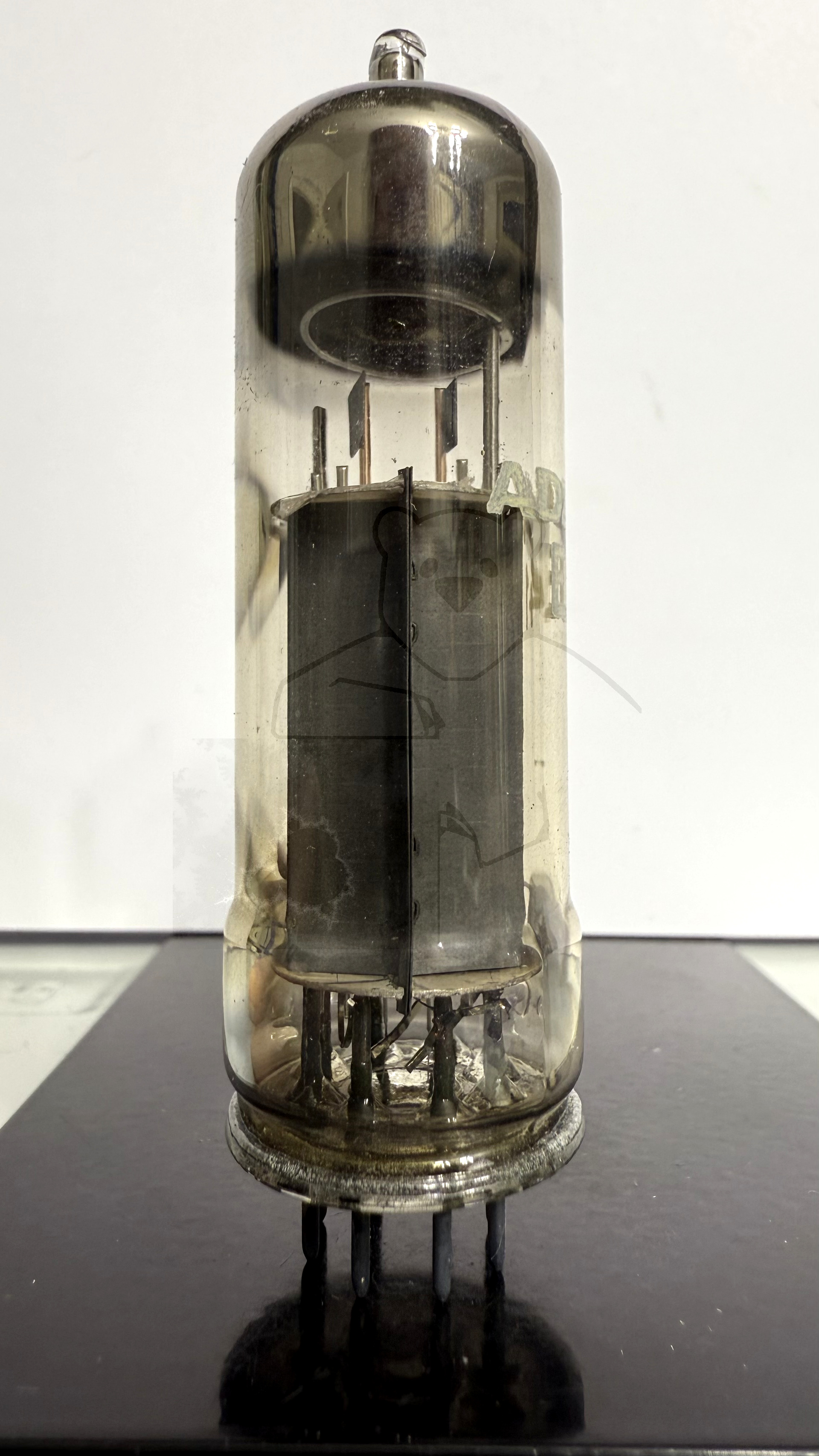

Röhre EL41 #4146 Bild 4
Röhre EL41 #4146 Verpackung Bild 1

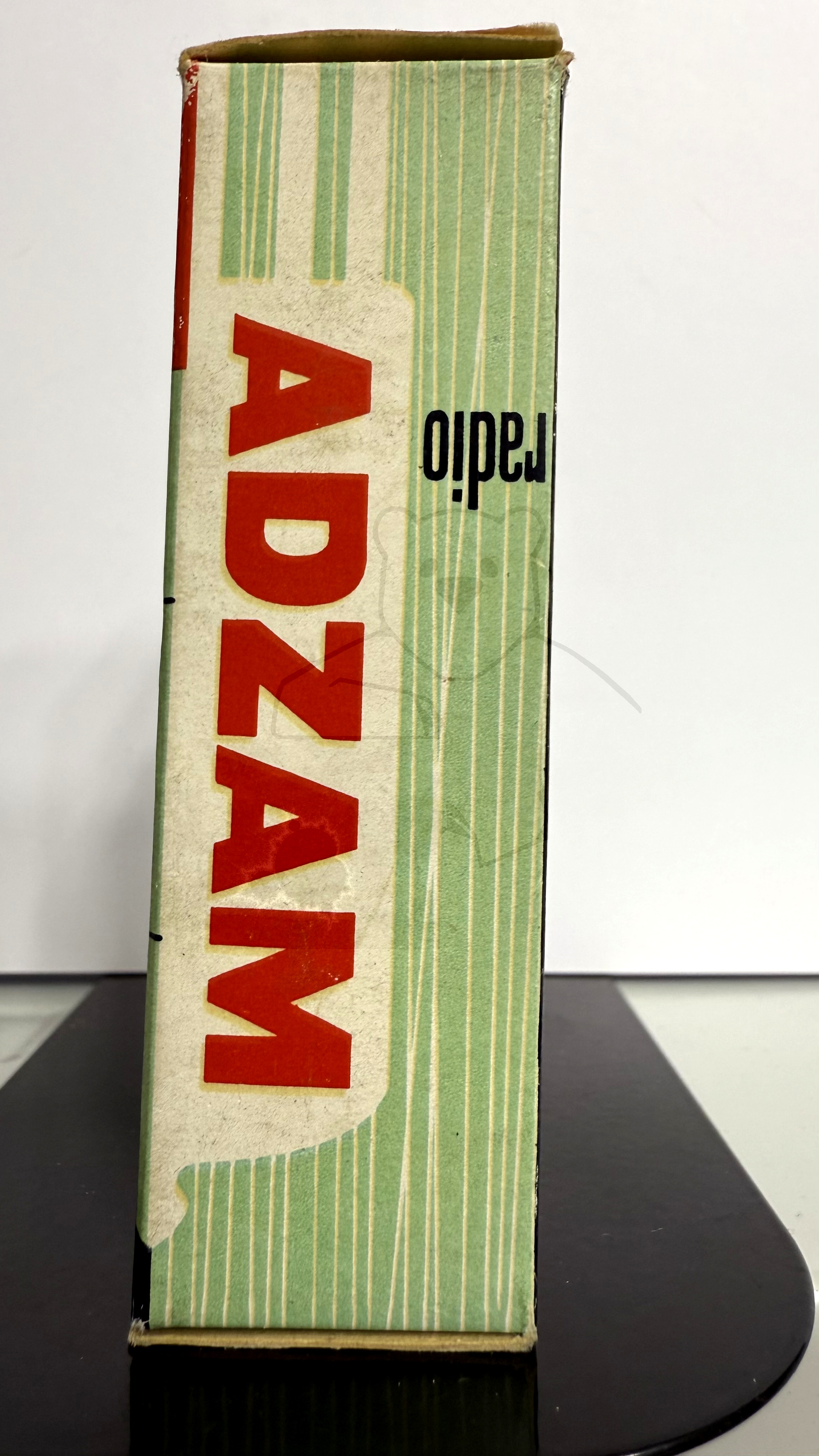

Röhre EL41 #4146 Verpackung Bild 2

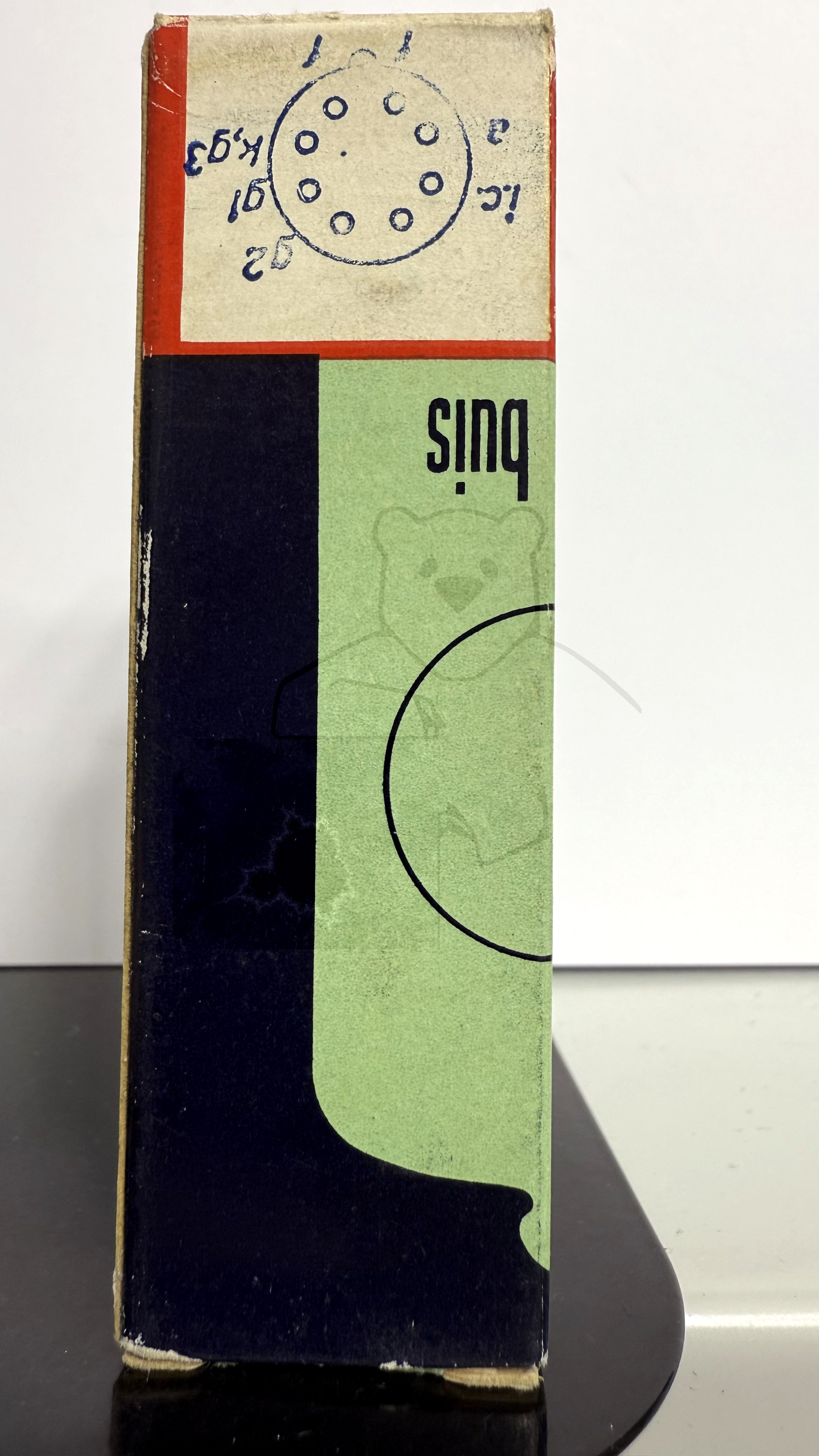

Röhre EL41 #4146 Verpackung Bild 3

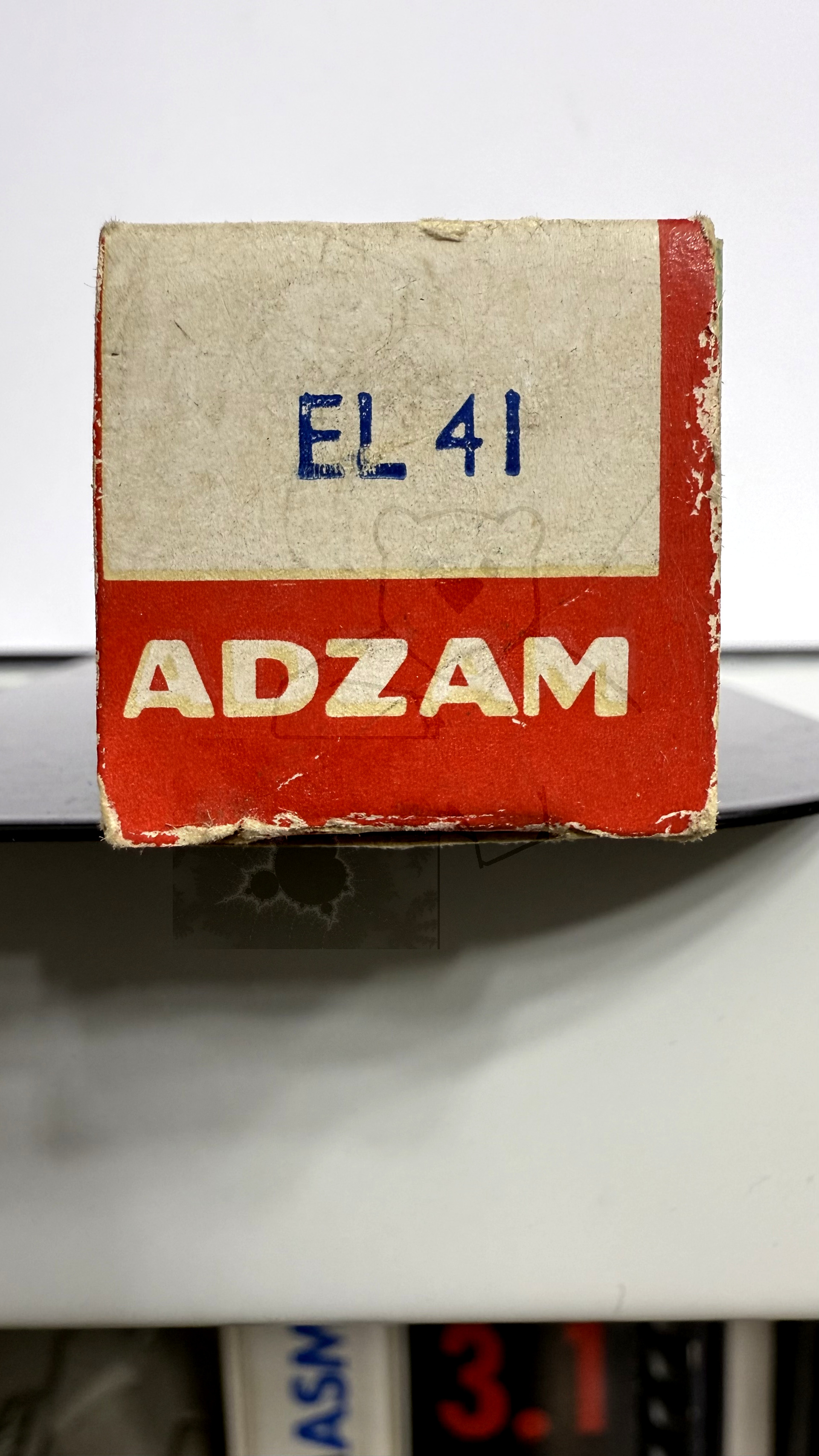

Röhre EL41 #4146 Verpackung Bild 4

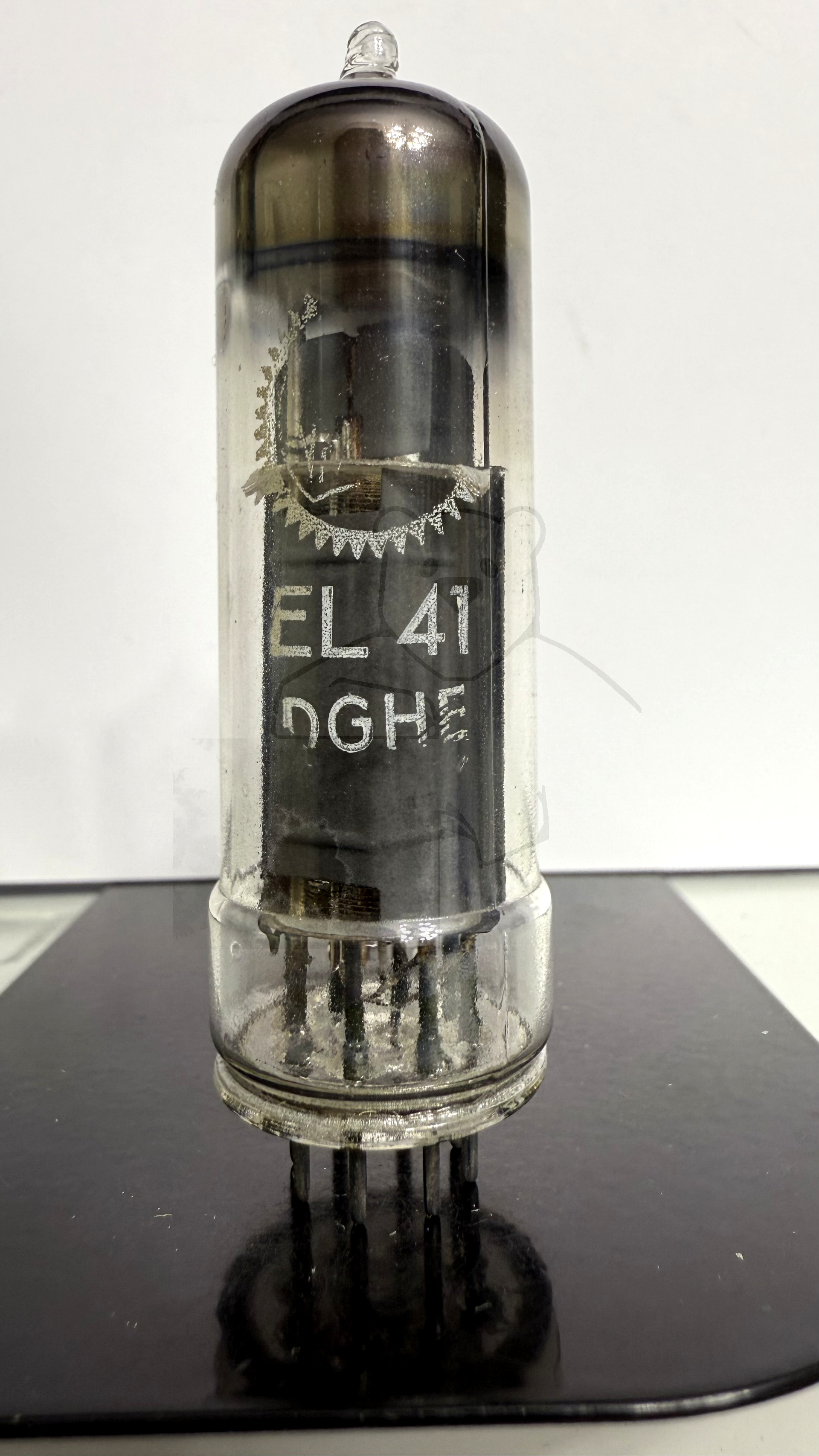

Röhre EL41 #3929 Bild 1

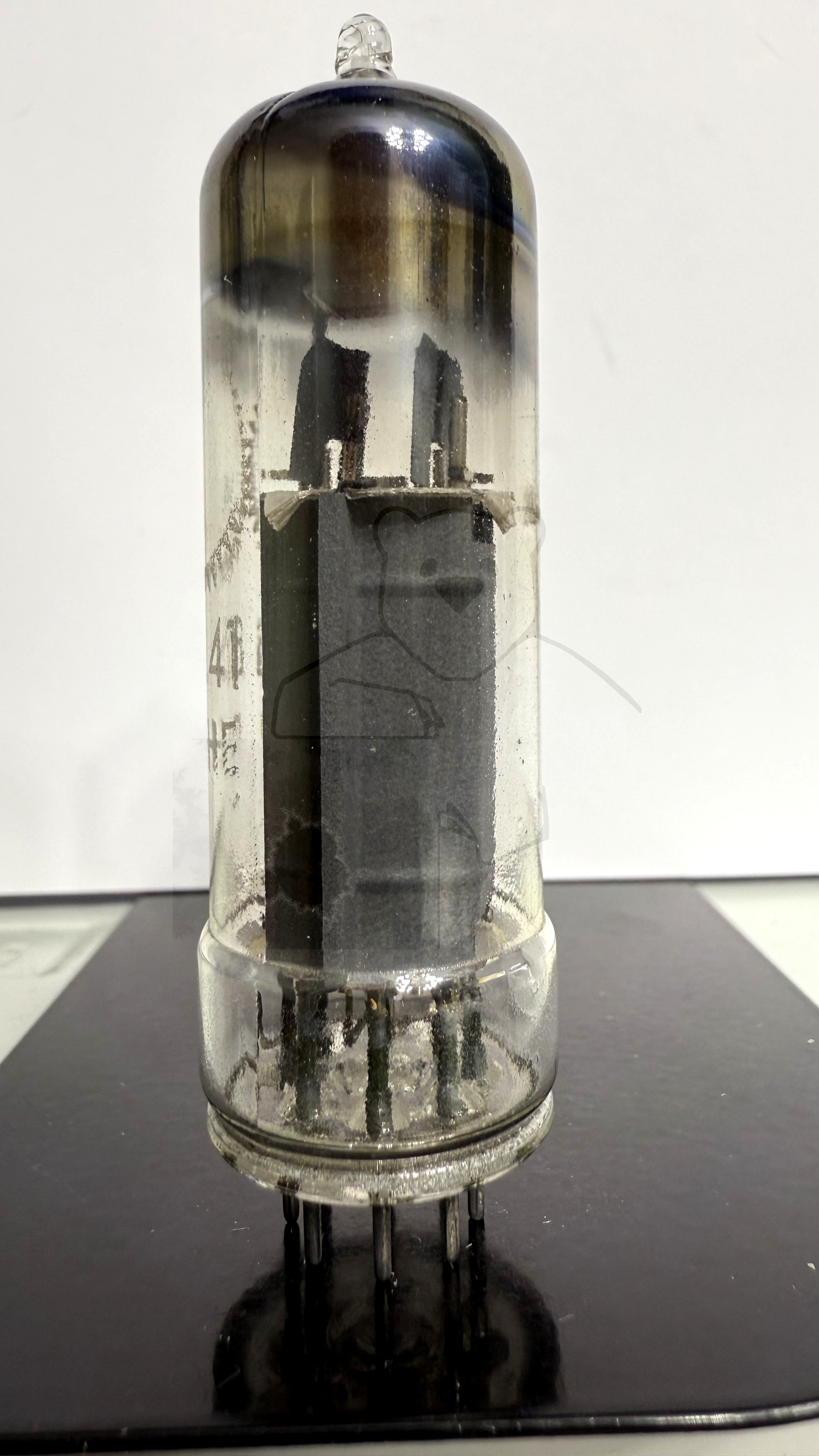

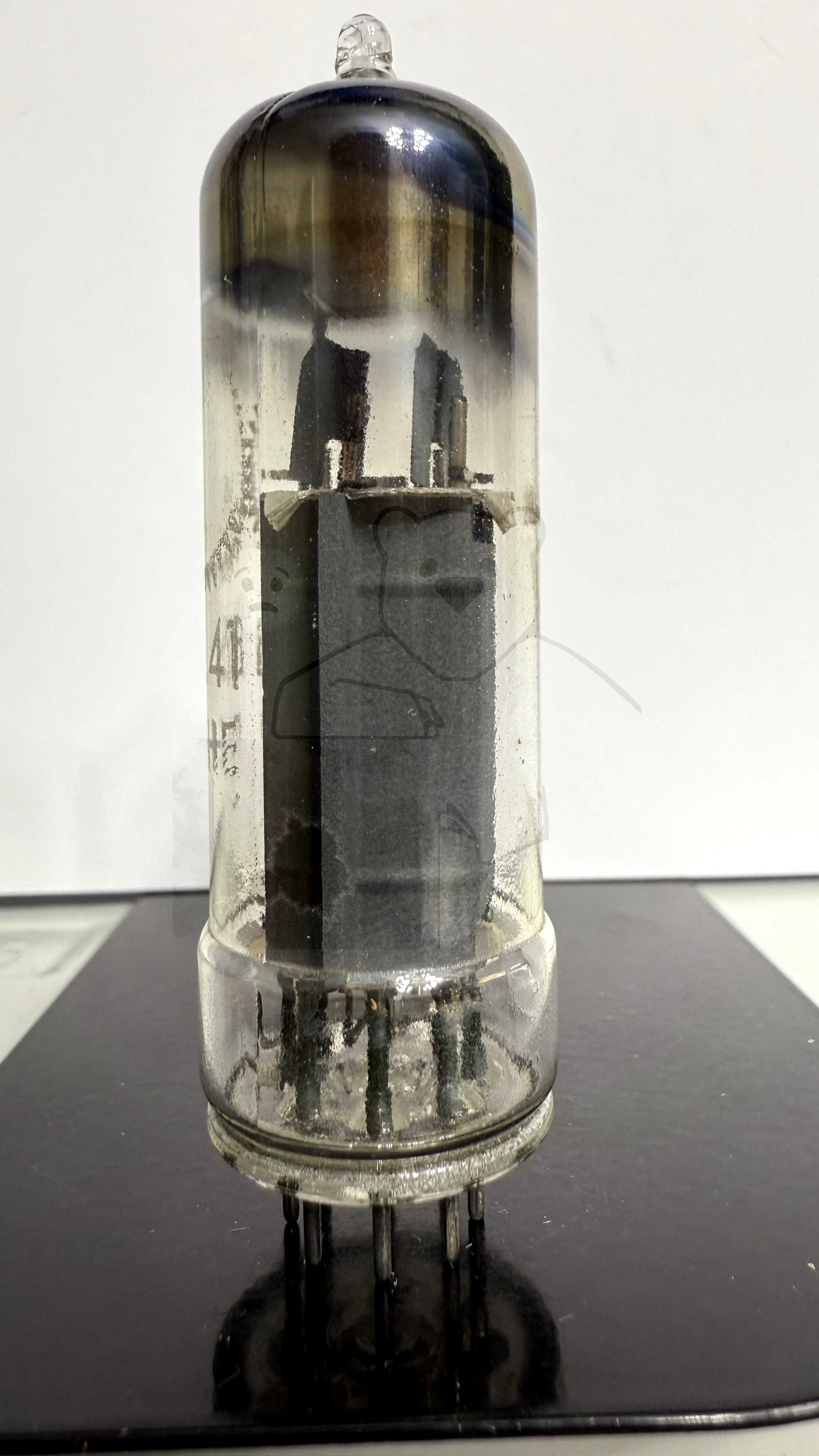

Röhre EL41 #3929 Bild 2

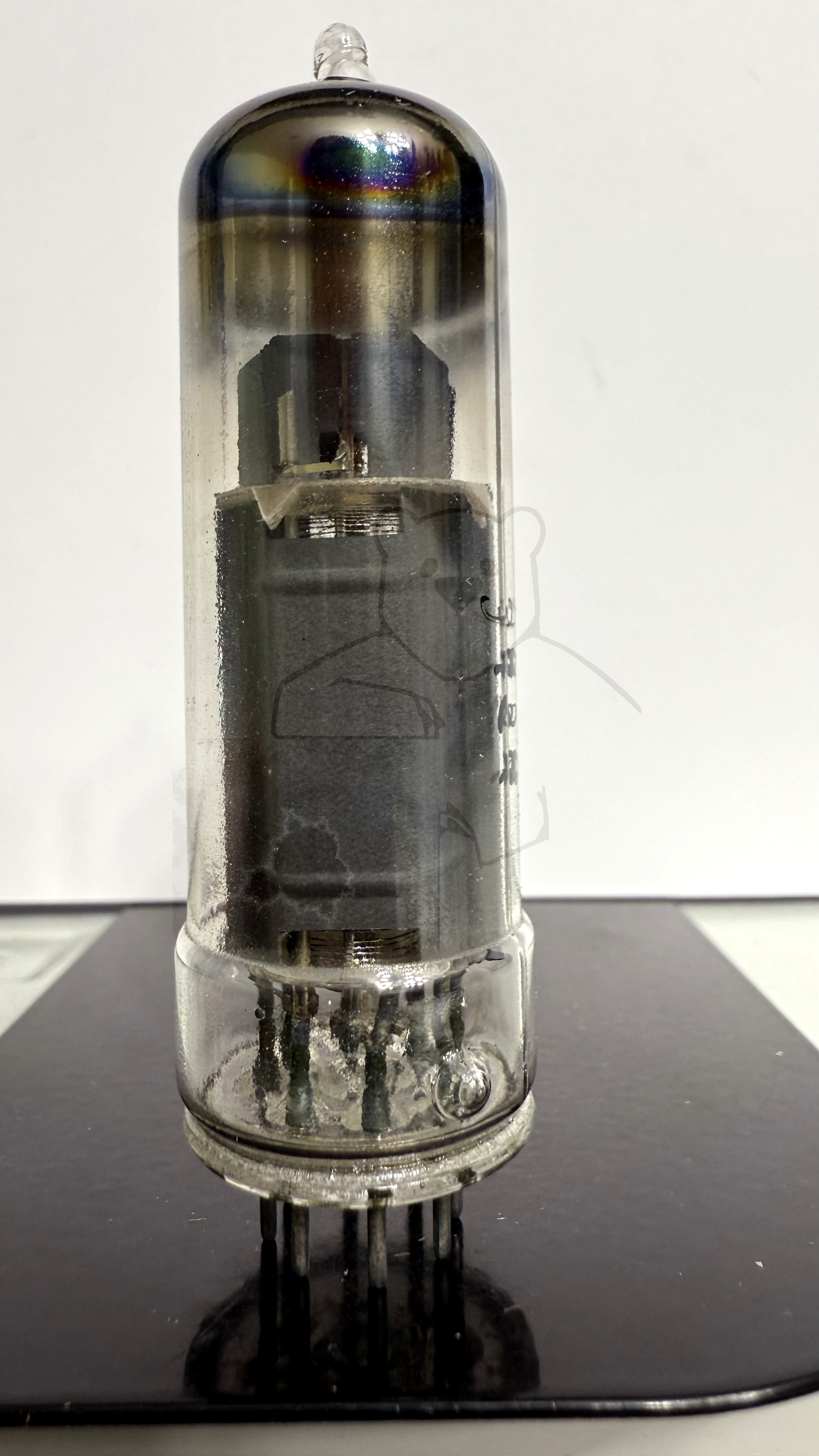

Röhre EL41 #3929 Bild 3

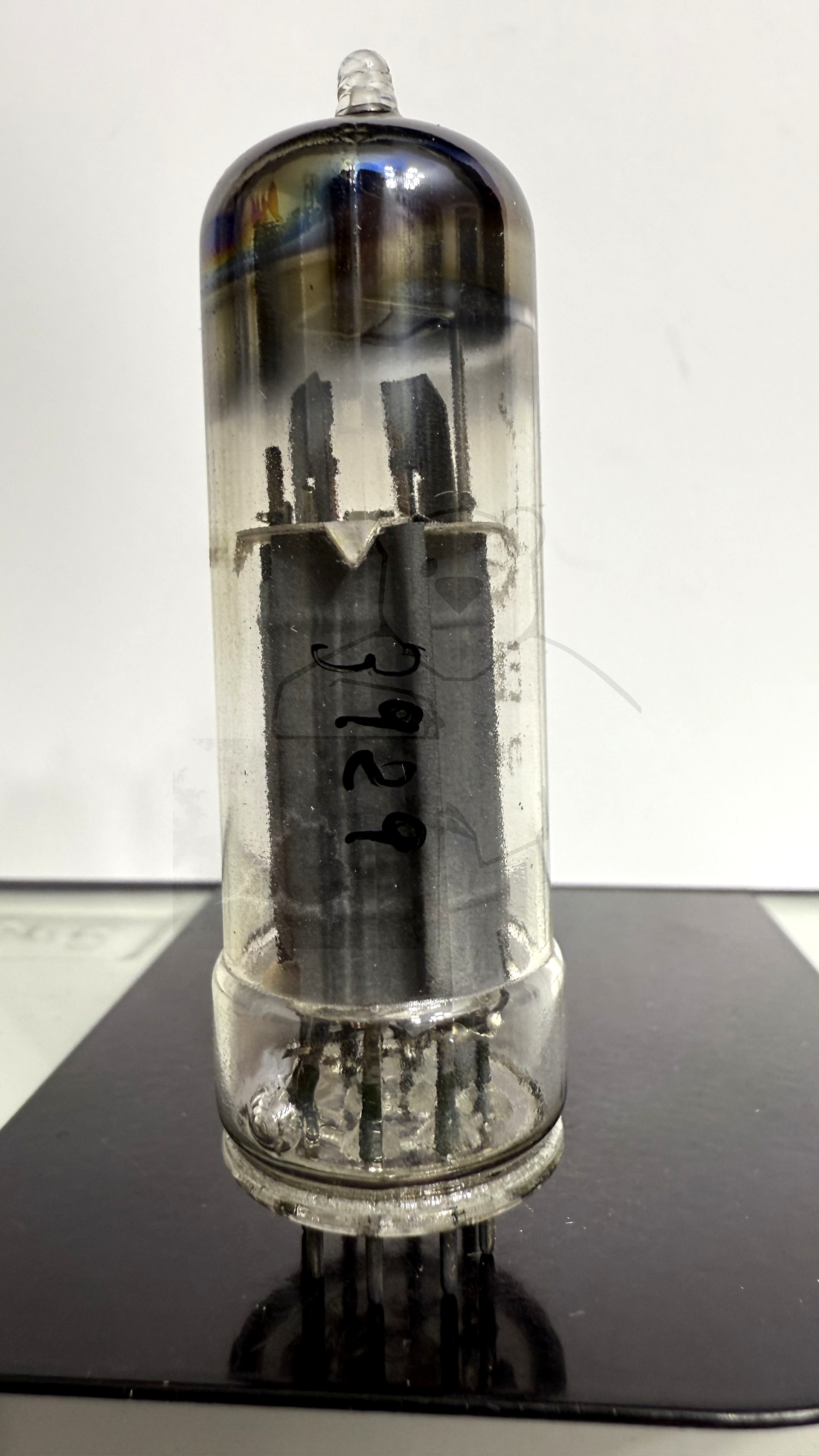

Röhre EL41 #3929 Bild 4
Röhre EL41 #3929 Verpackung Bild 1

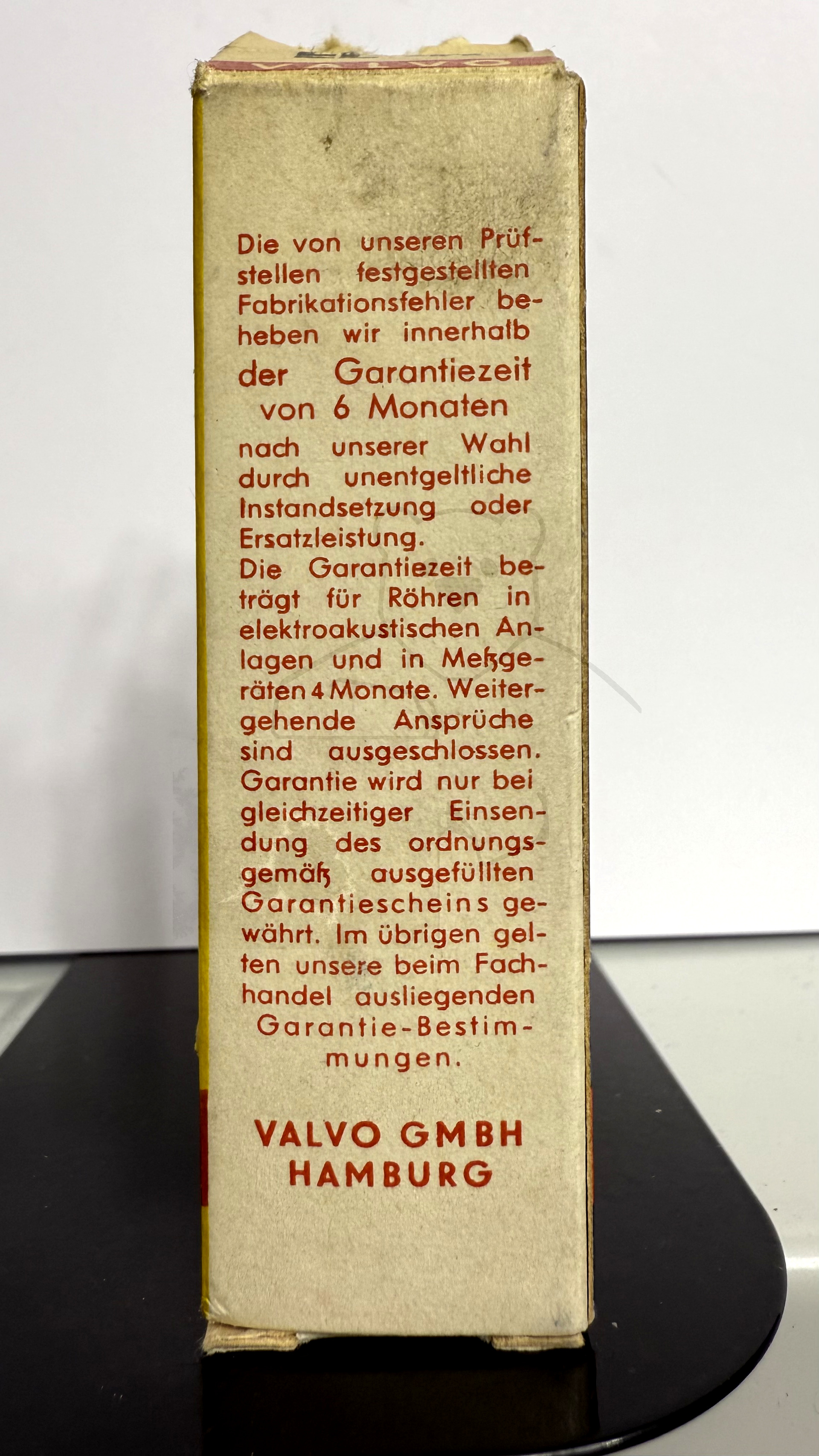

Röhre EL41 #3929 Verpackung Bild 2

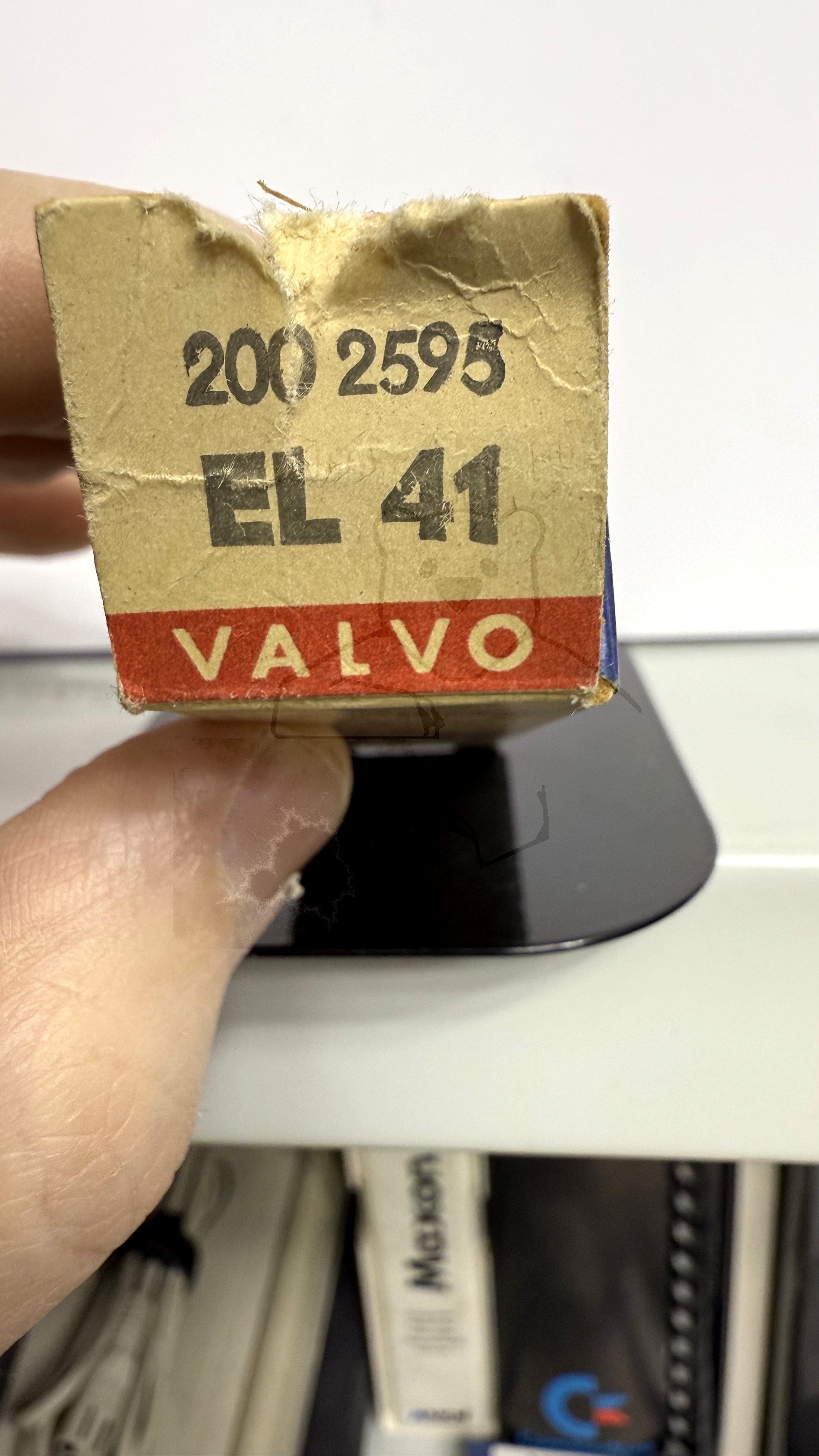

Röhre EL41 #3929 Verpackung Bild 3

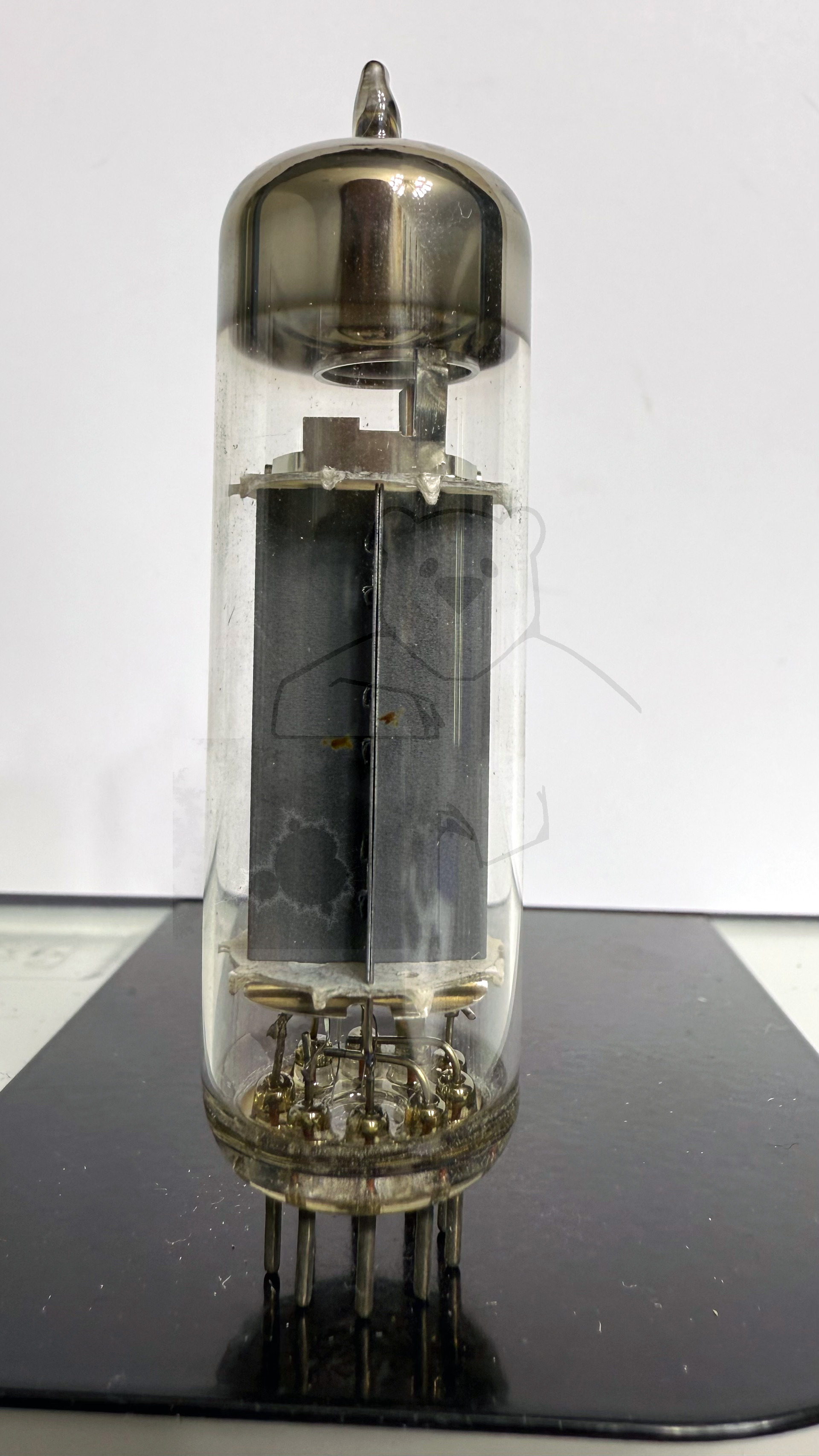

Röhre EL41 #7616 Bild 1

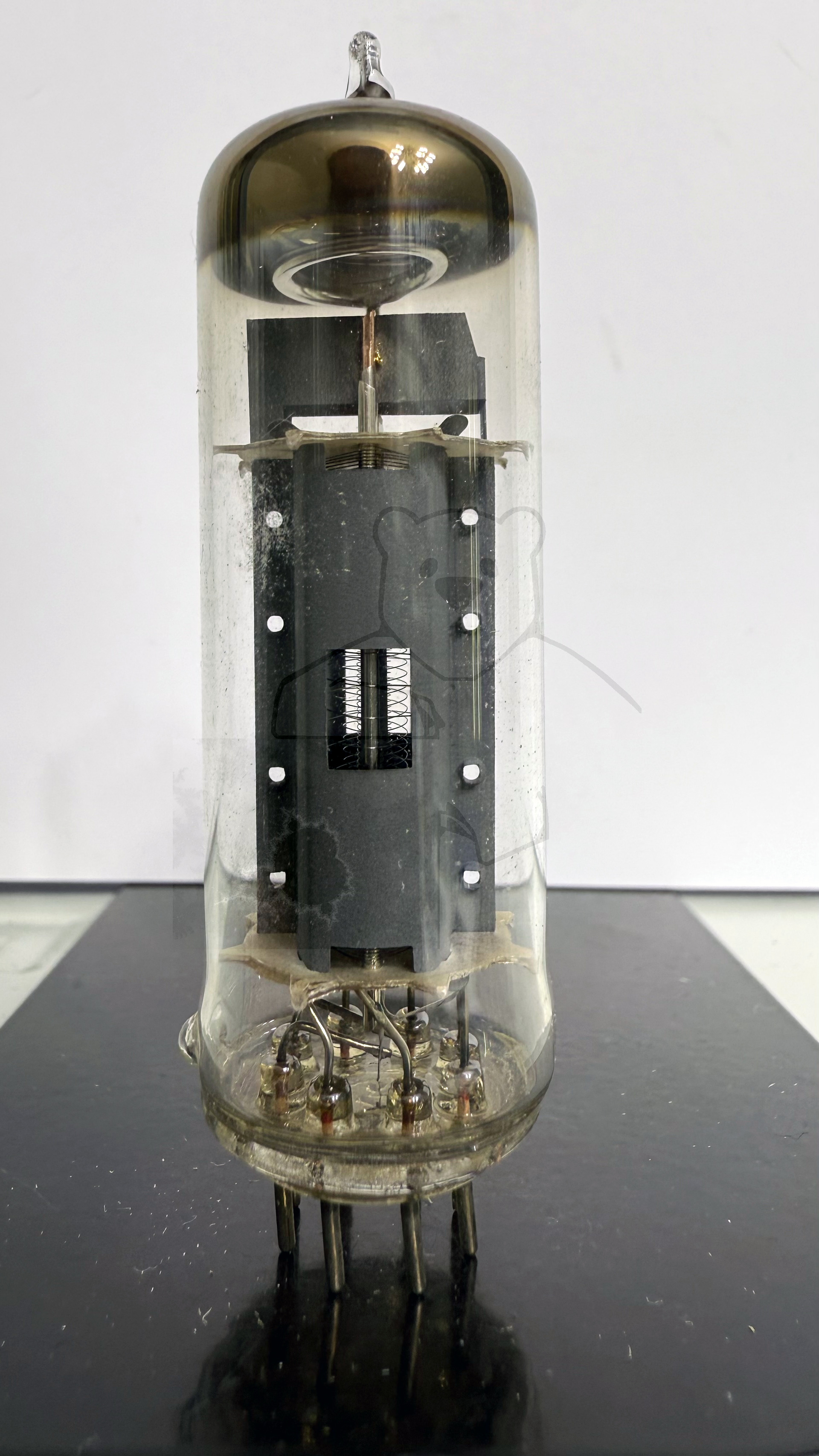

Röhre EL41 #7616 Bild 2

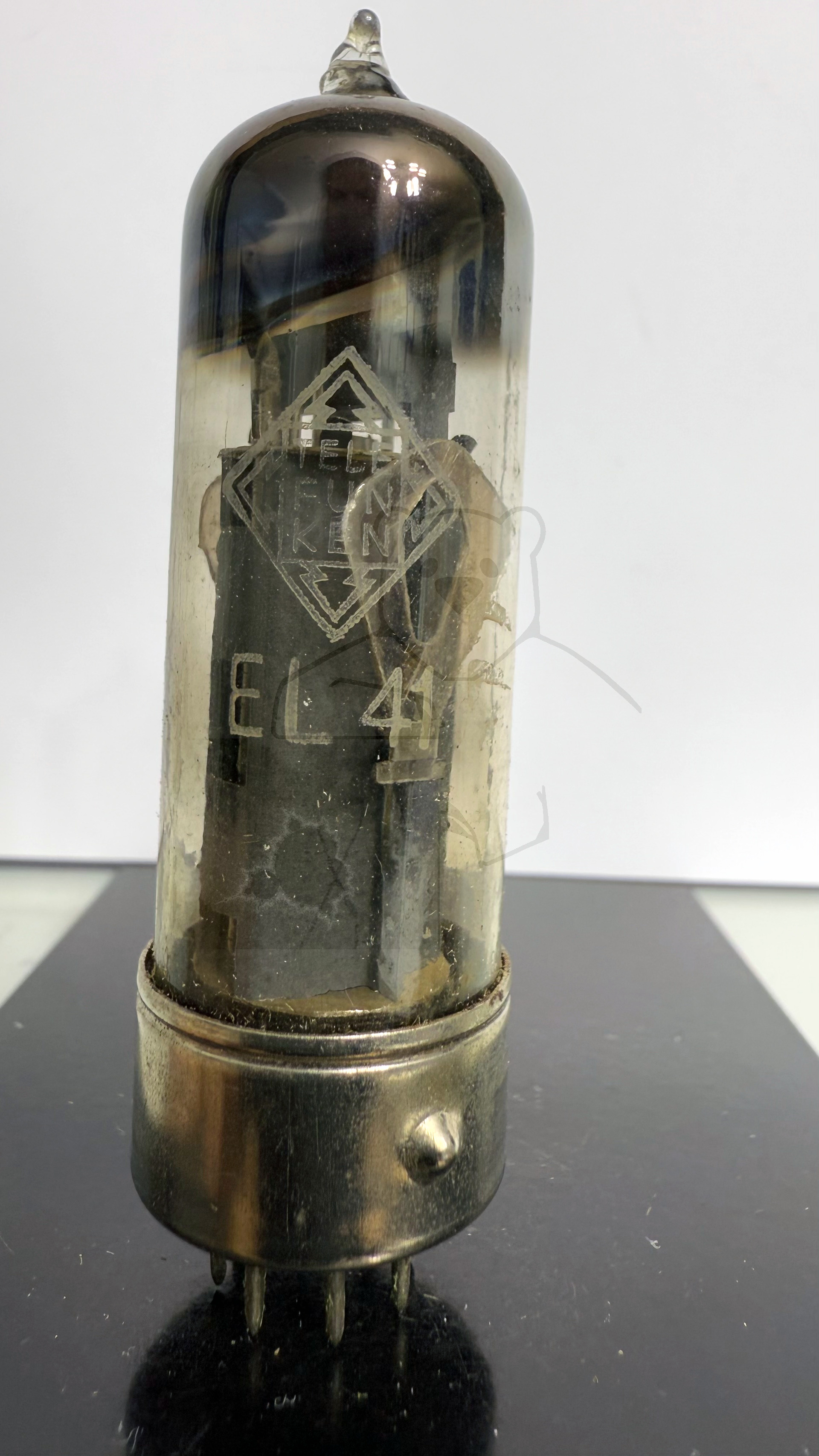

Röhre EL41 #7910 Bild 1

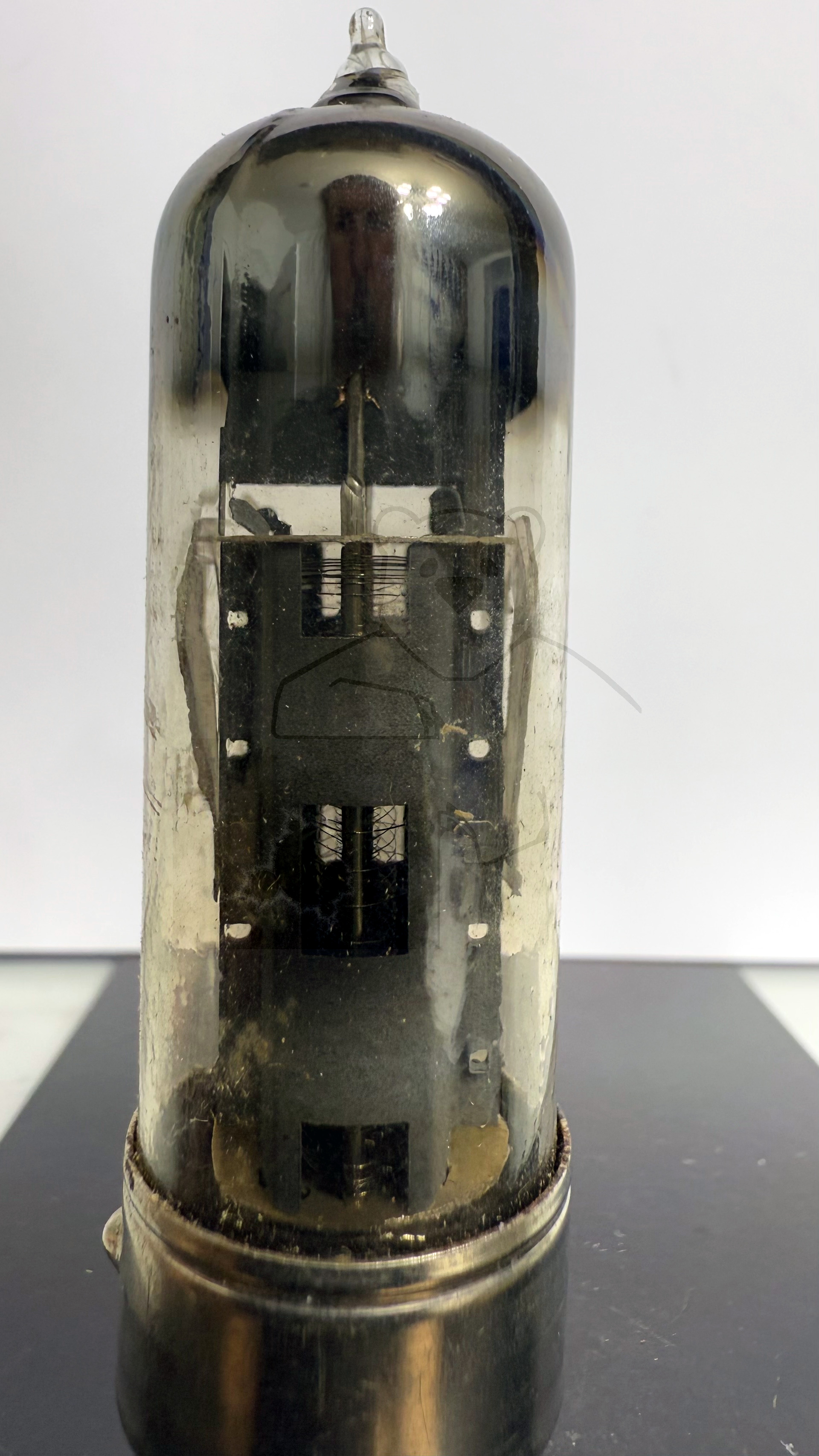

Röhre EL41 #7910 Bild 2
Röhre EL41 #7910 Bild 3

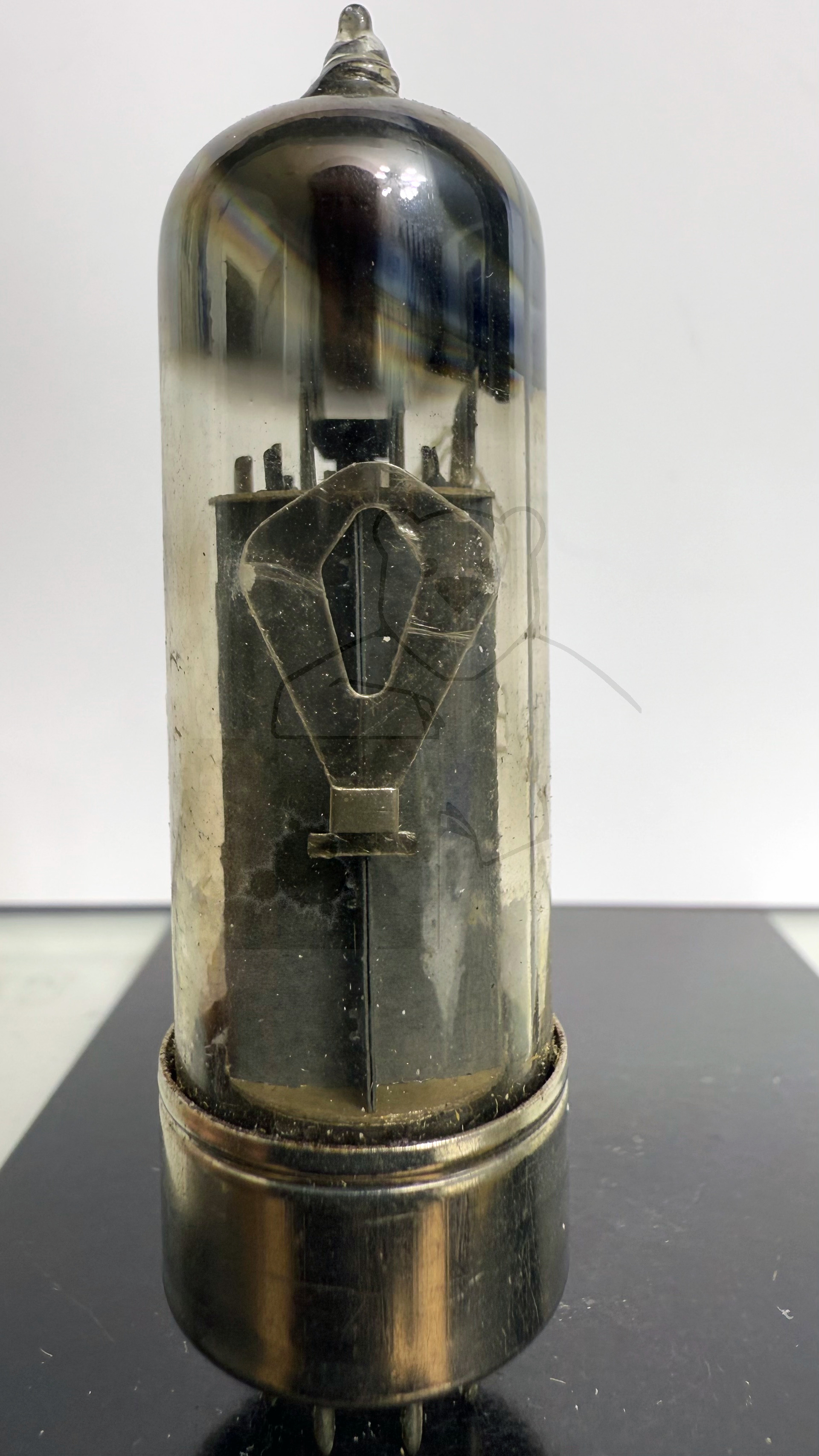

Röhre EL41 #7910 Bild 4

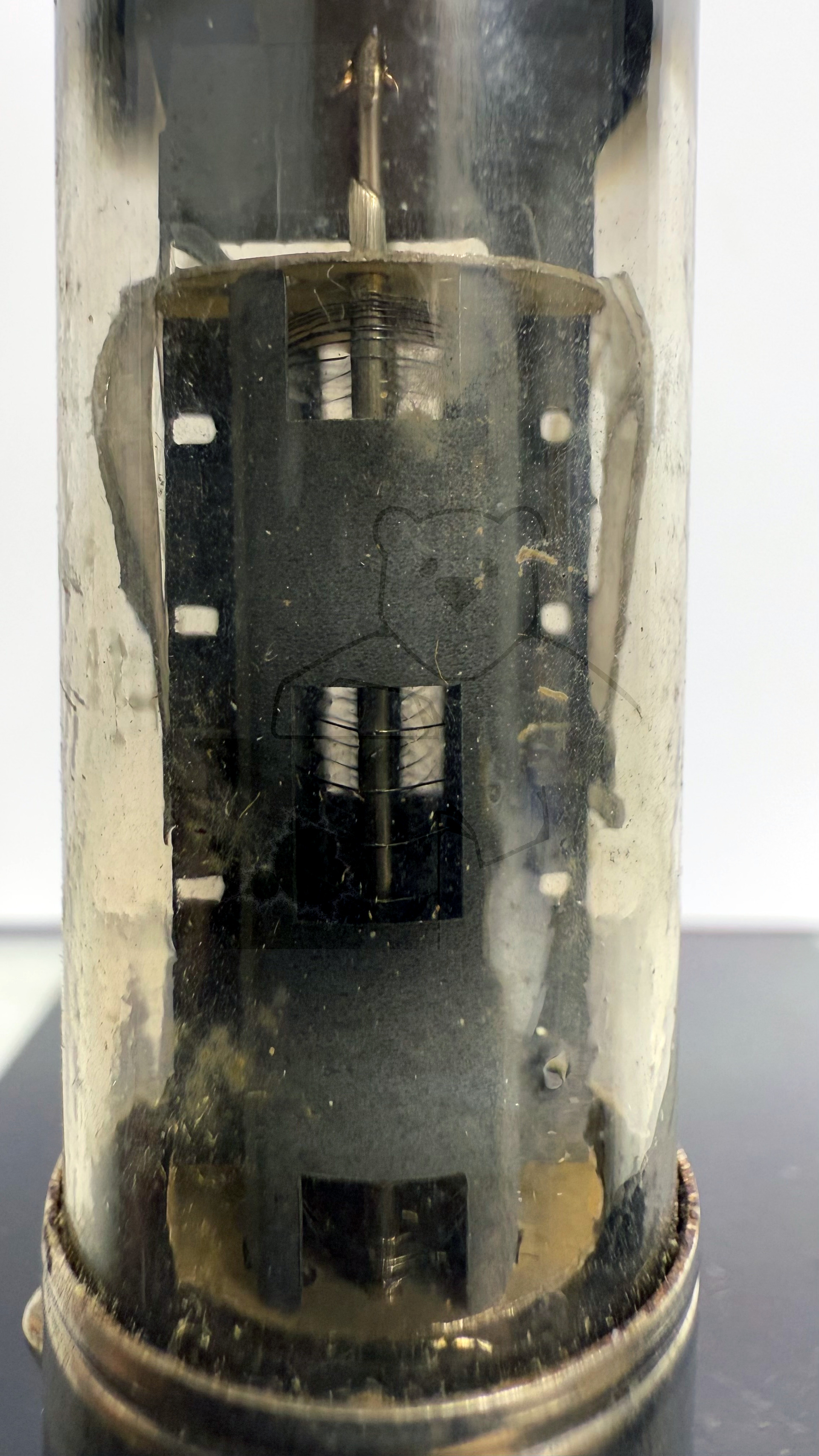

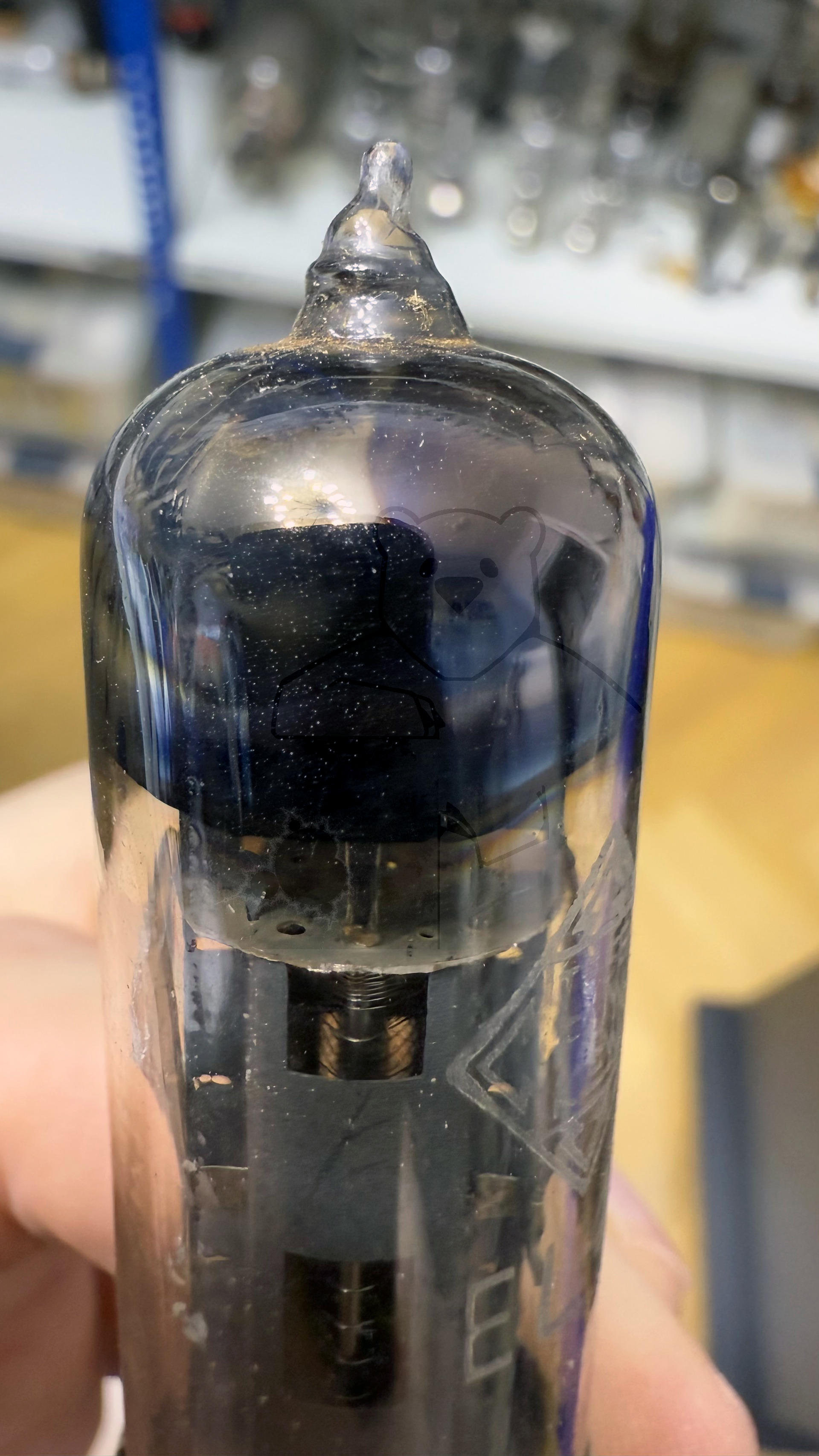

Röhre EL41 #7910 Bild 5

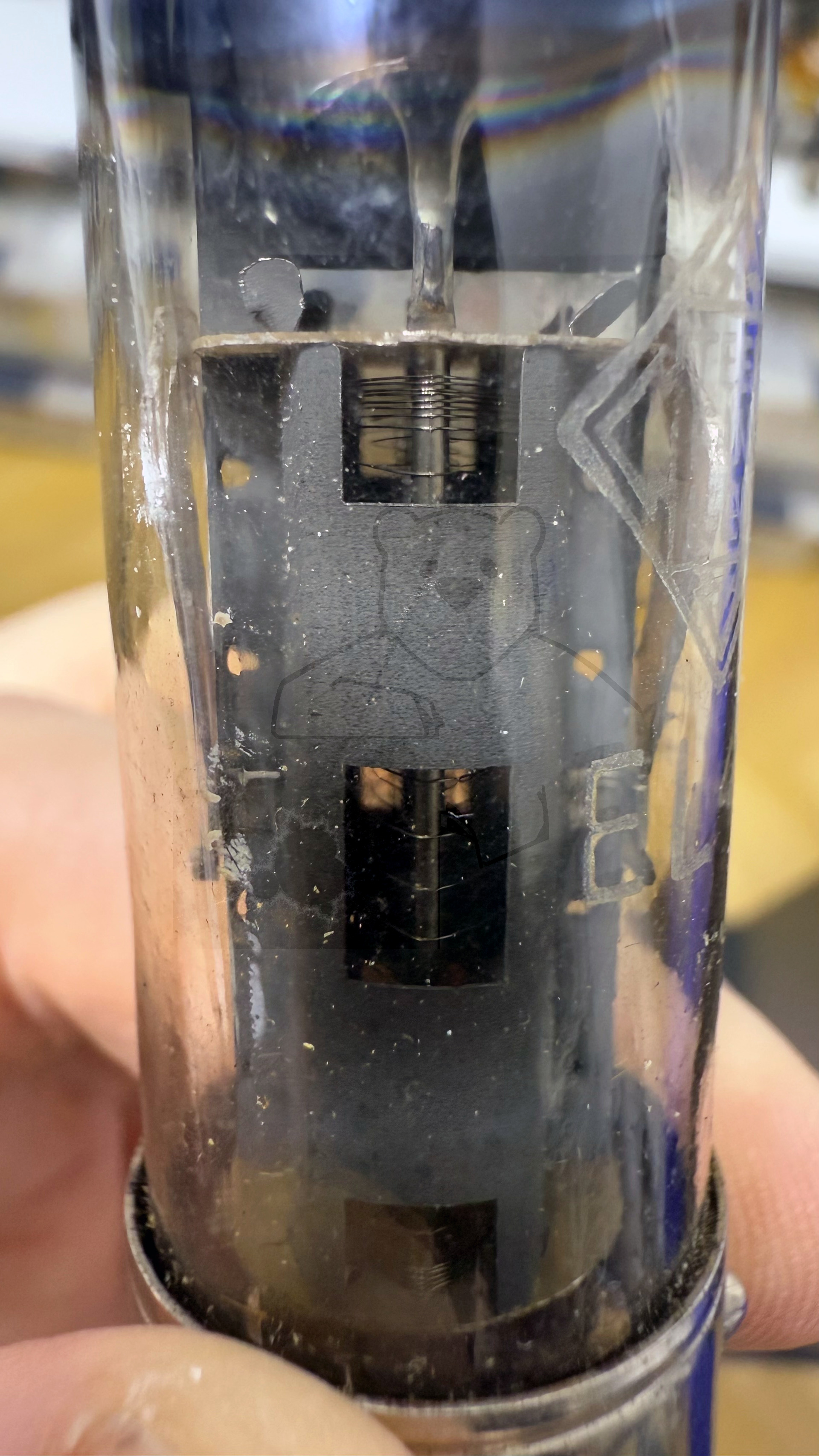

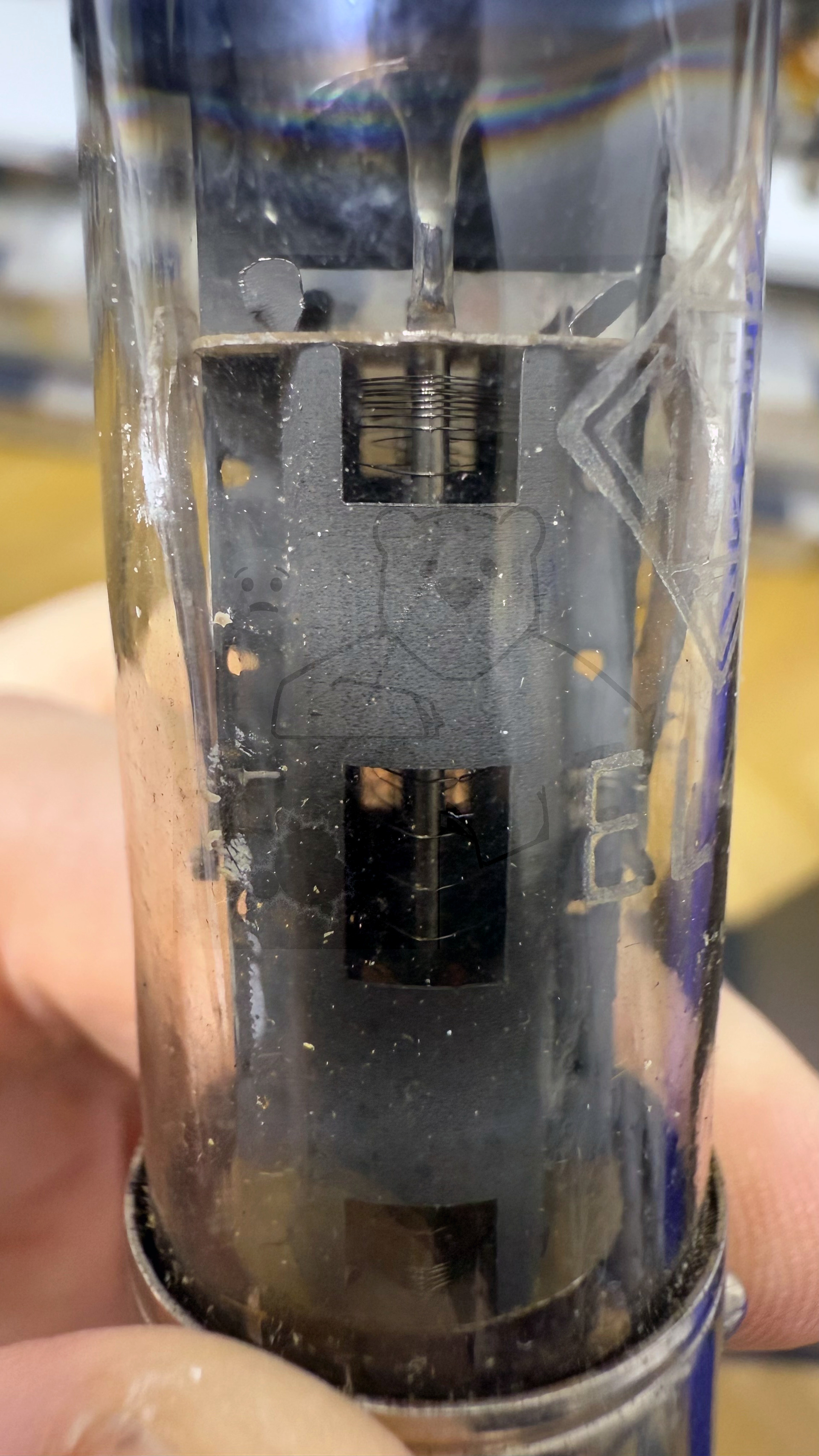

Röhre EL41 #7910 Bild 6

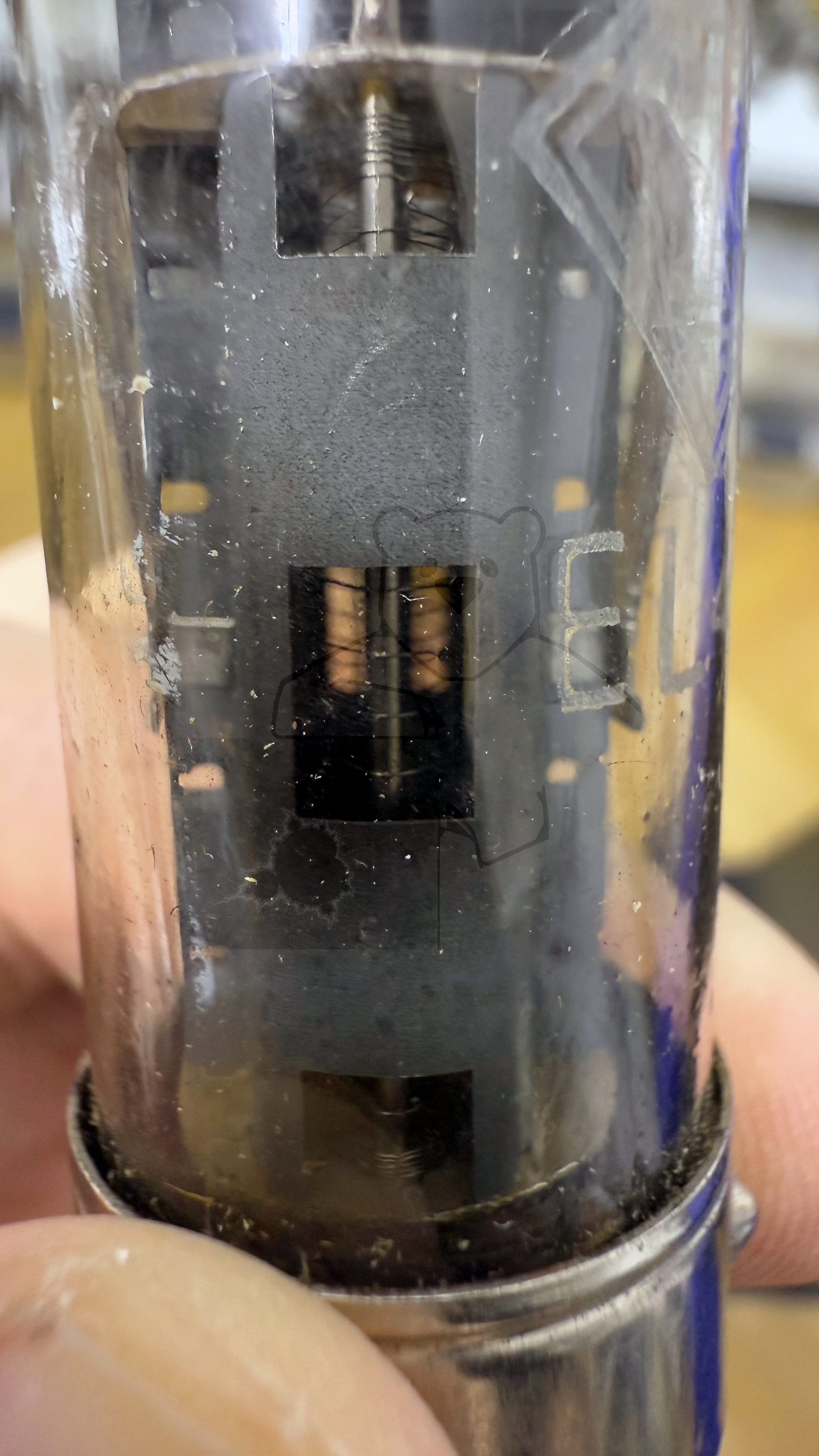

Röhre EL41 #7910 Bild 7

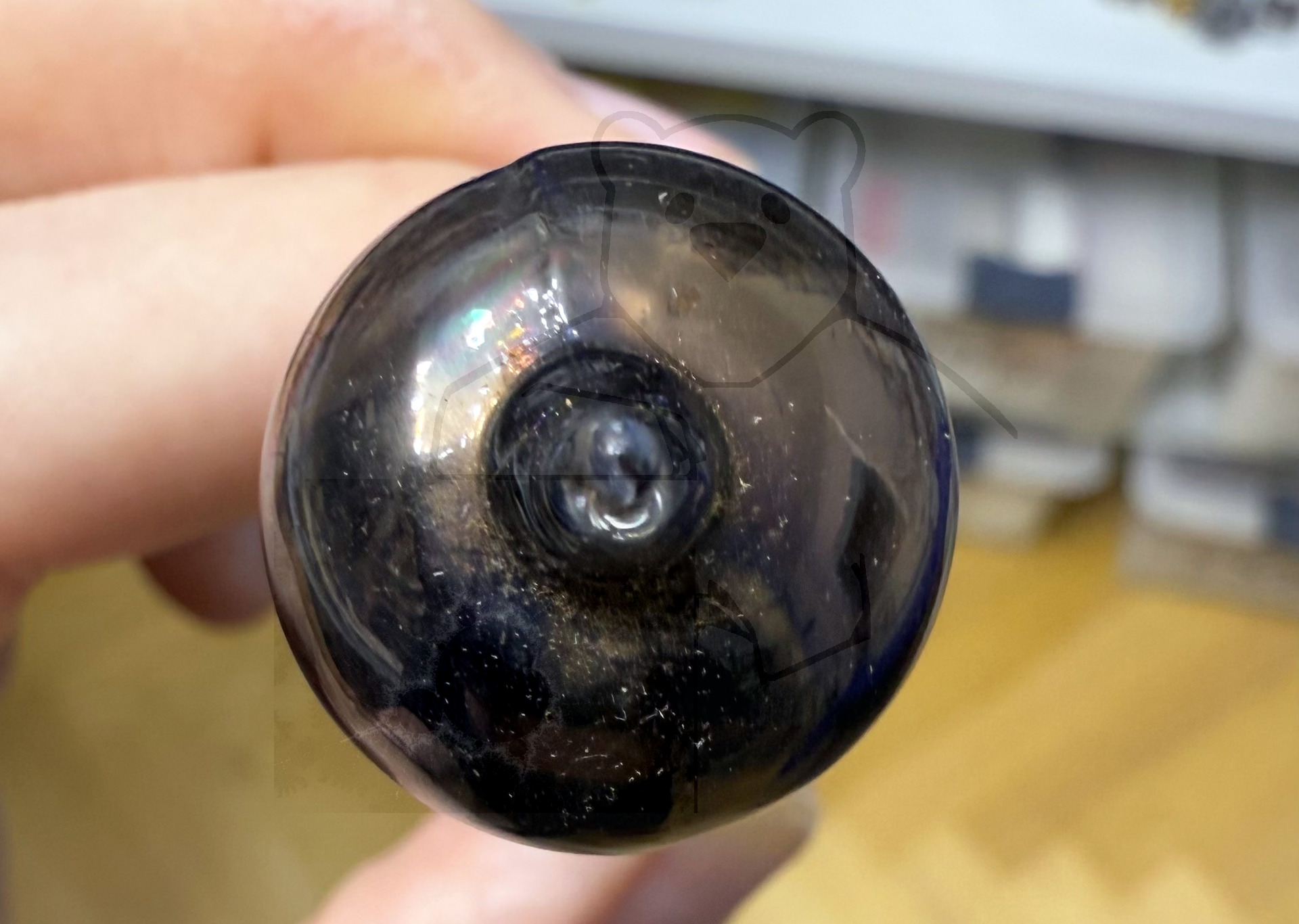

Röhre EL41 #7910 Bild 8

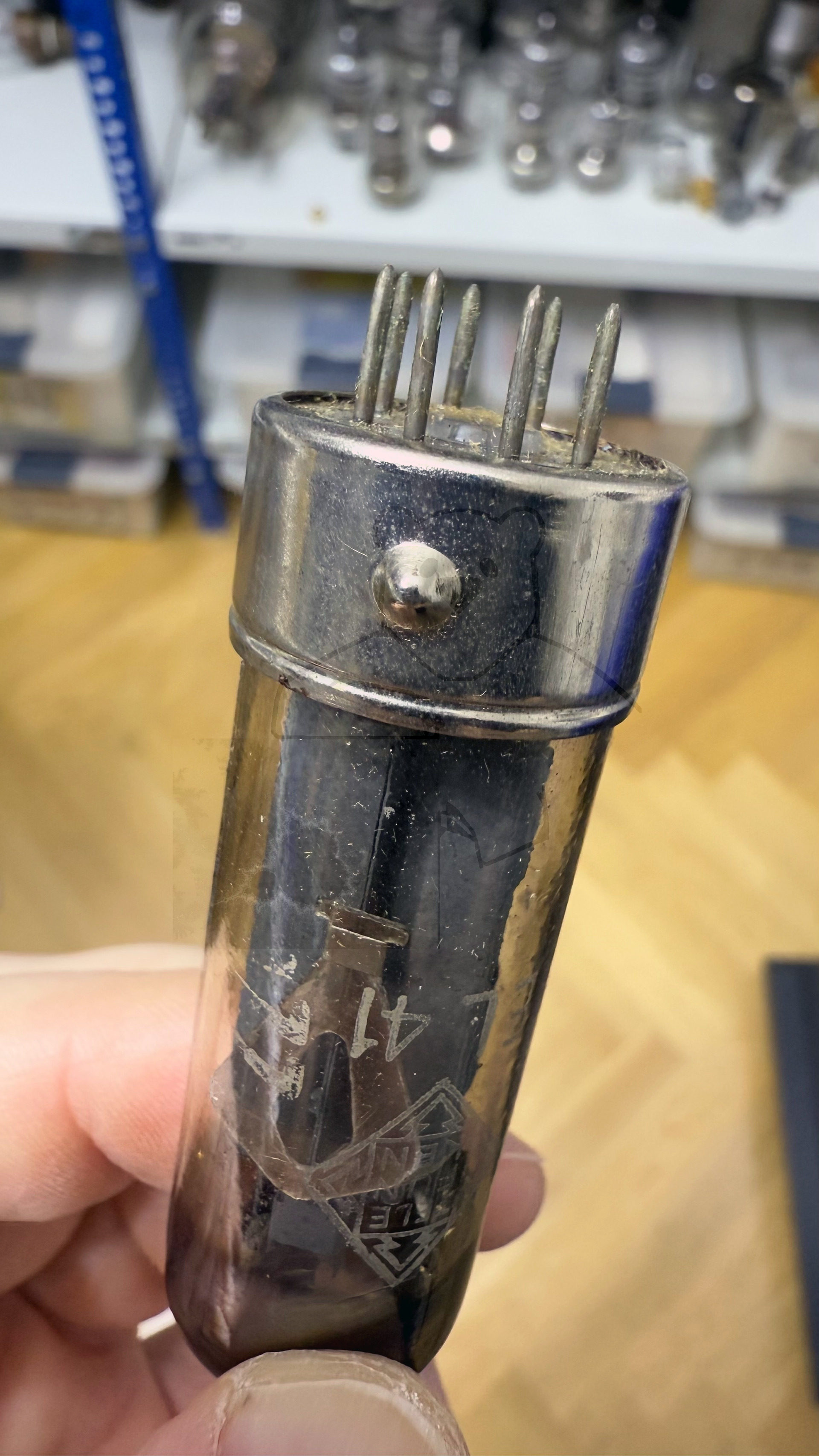

Röhre EL41 #7910 Bild 9

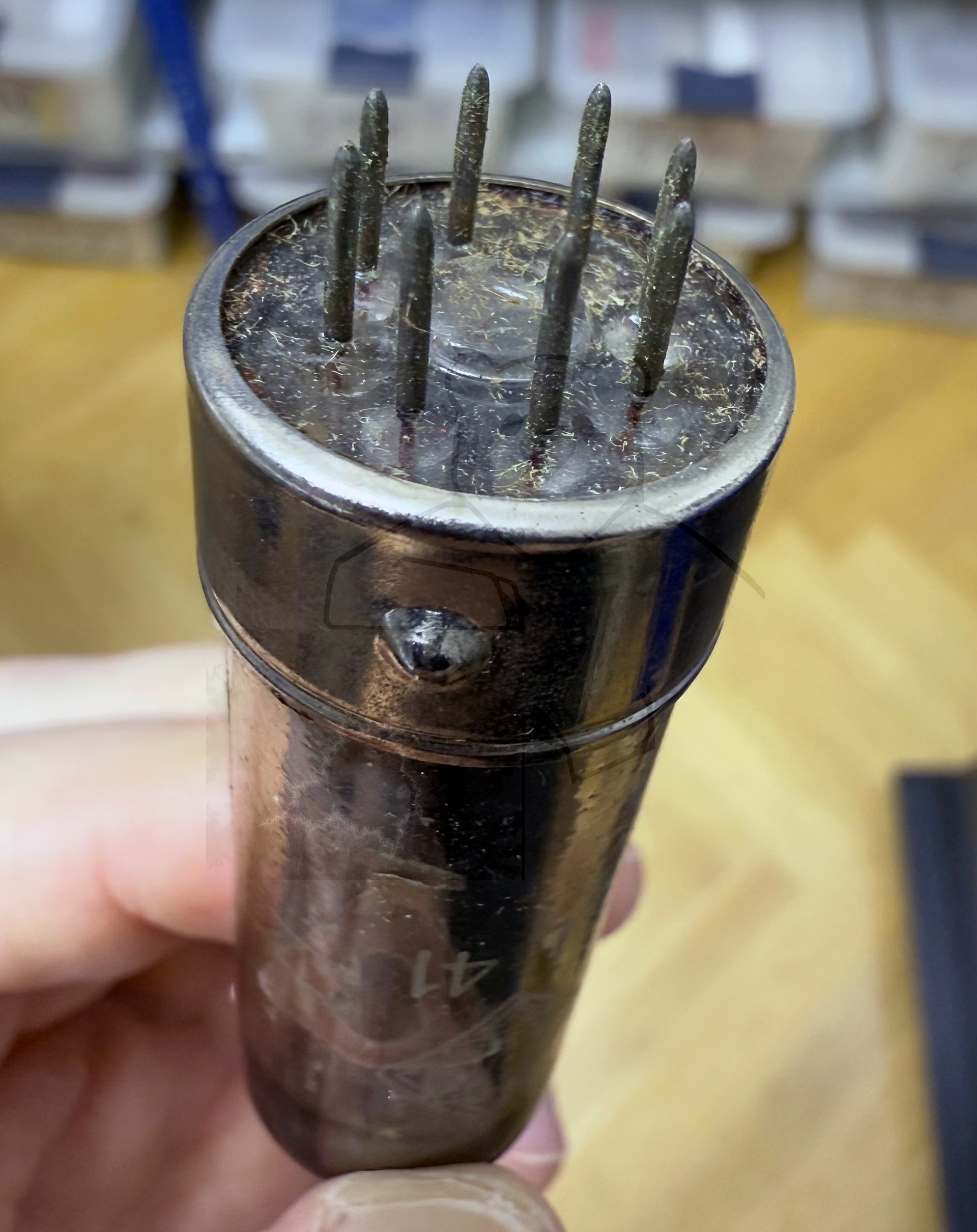

Röhre EL41 #7910 Bild 10

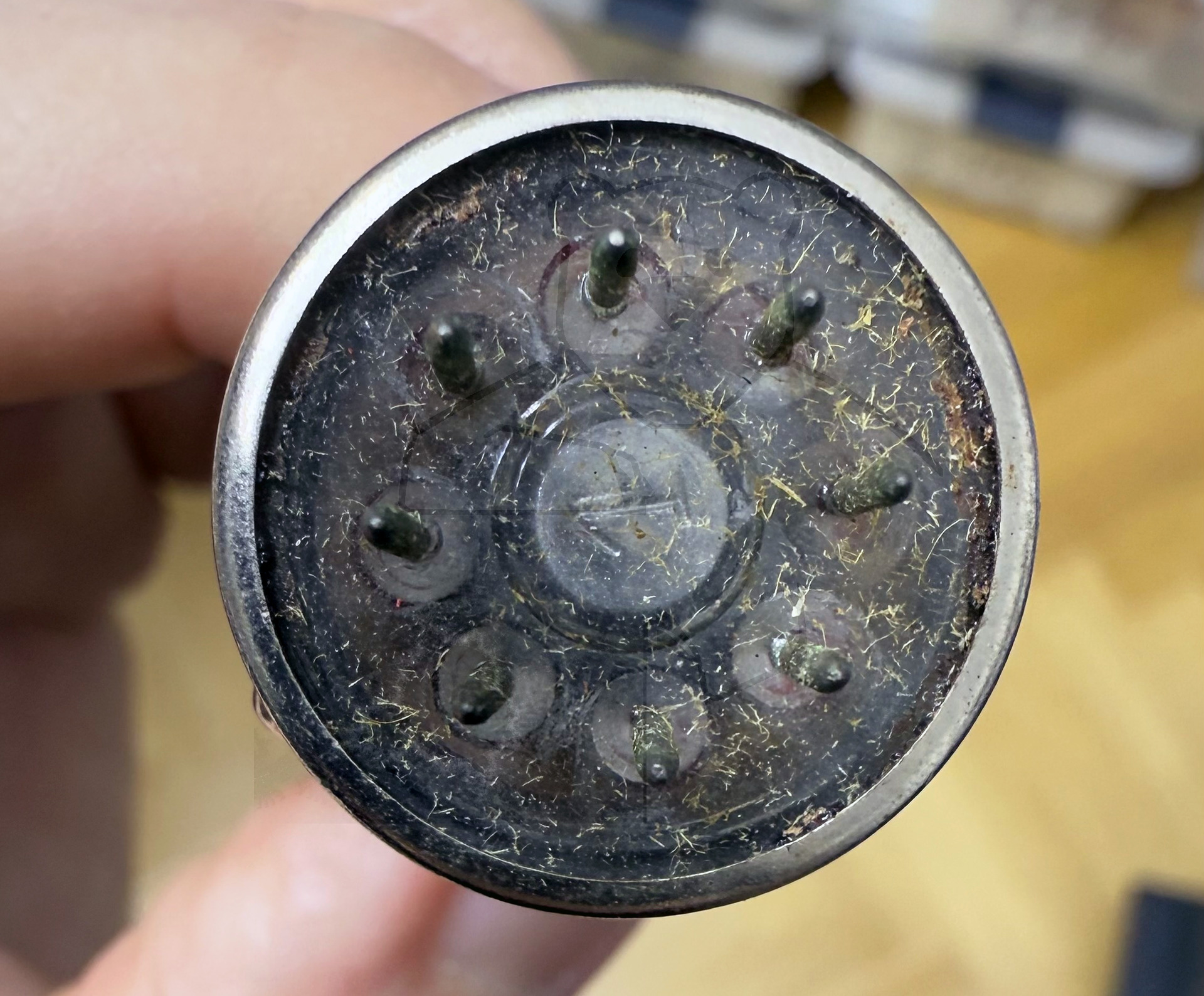

Röhre EL41 #7910 Bild 11

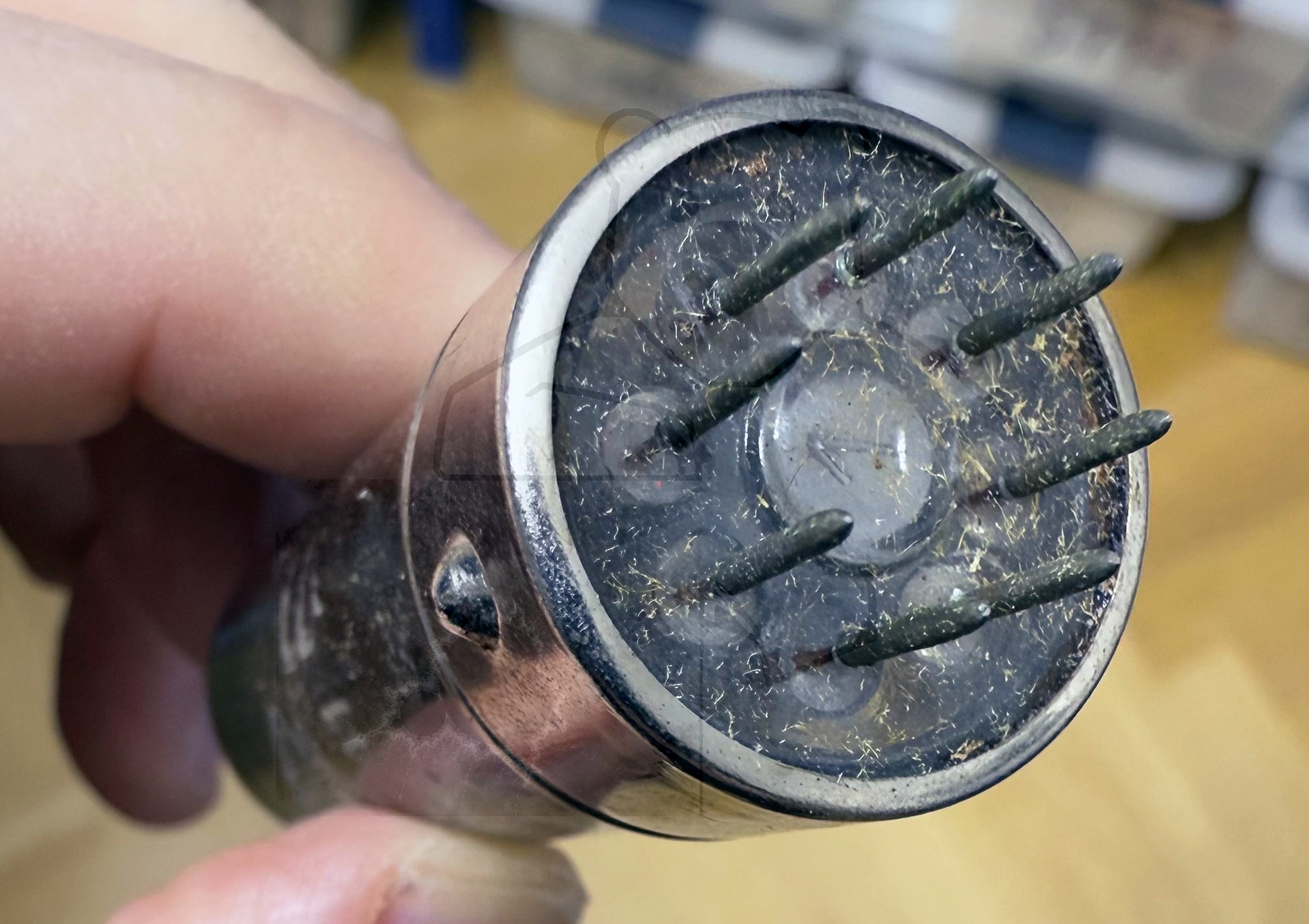

Röhre EL41 #7910 Bild 12

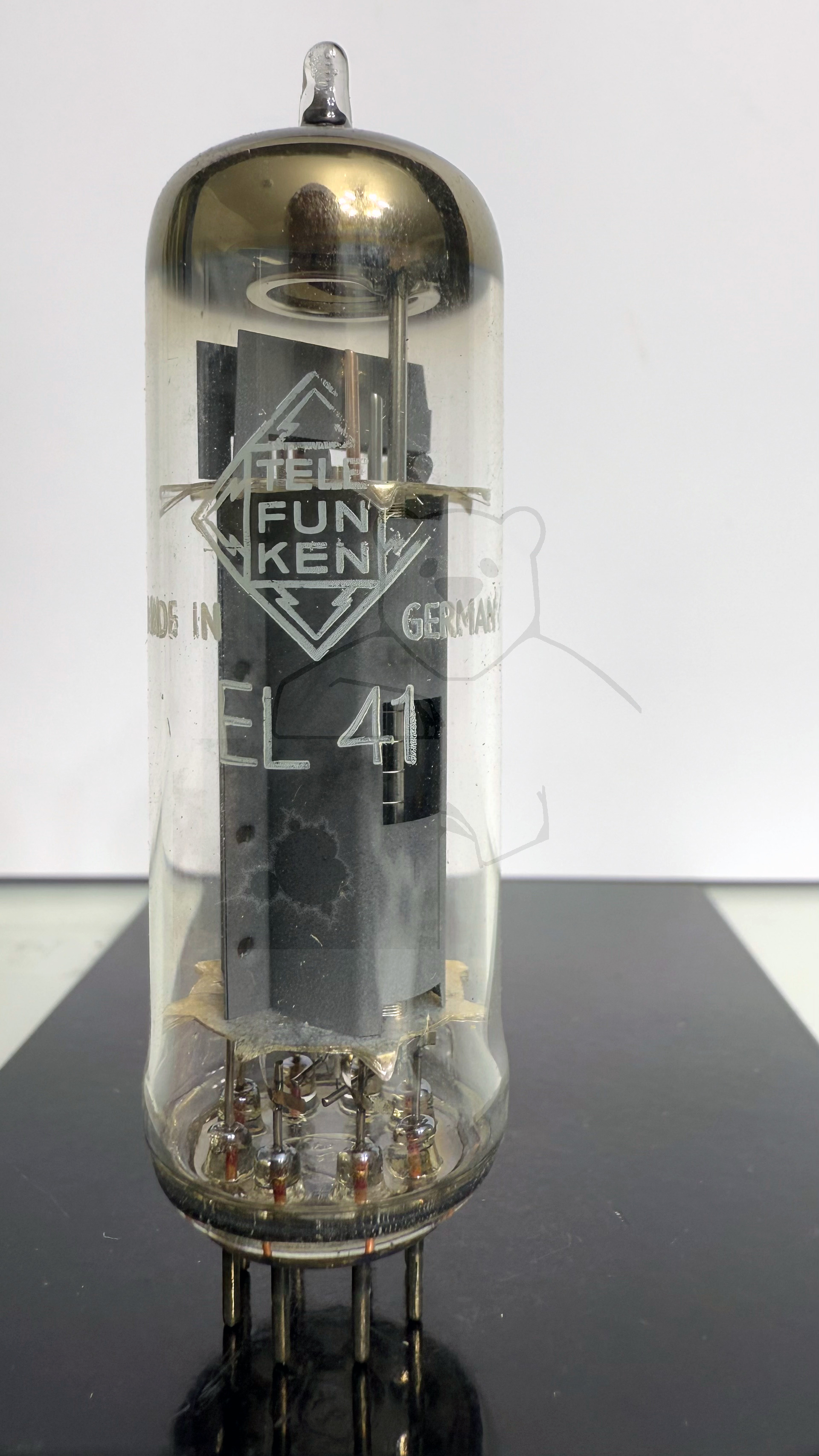

Röhre EL41 #5958 Bild 1

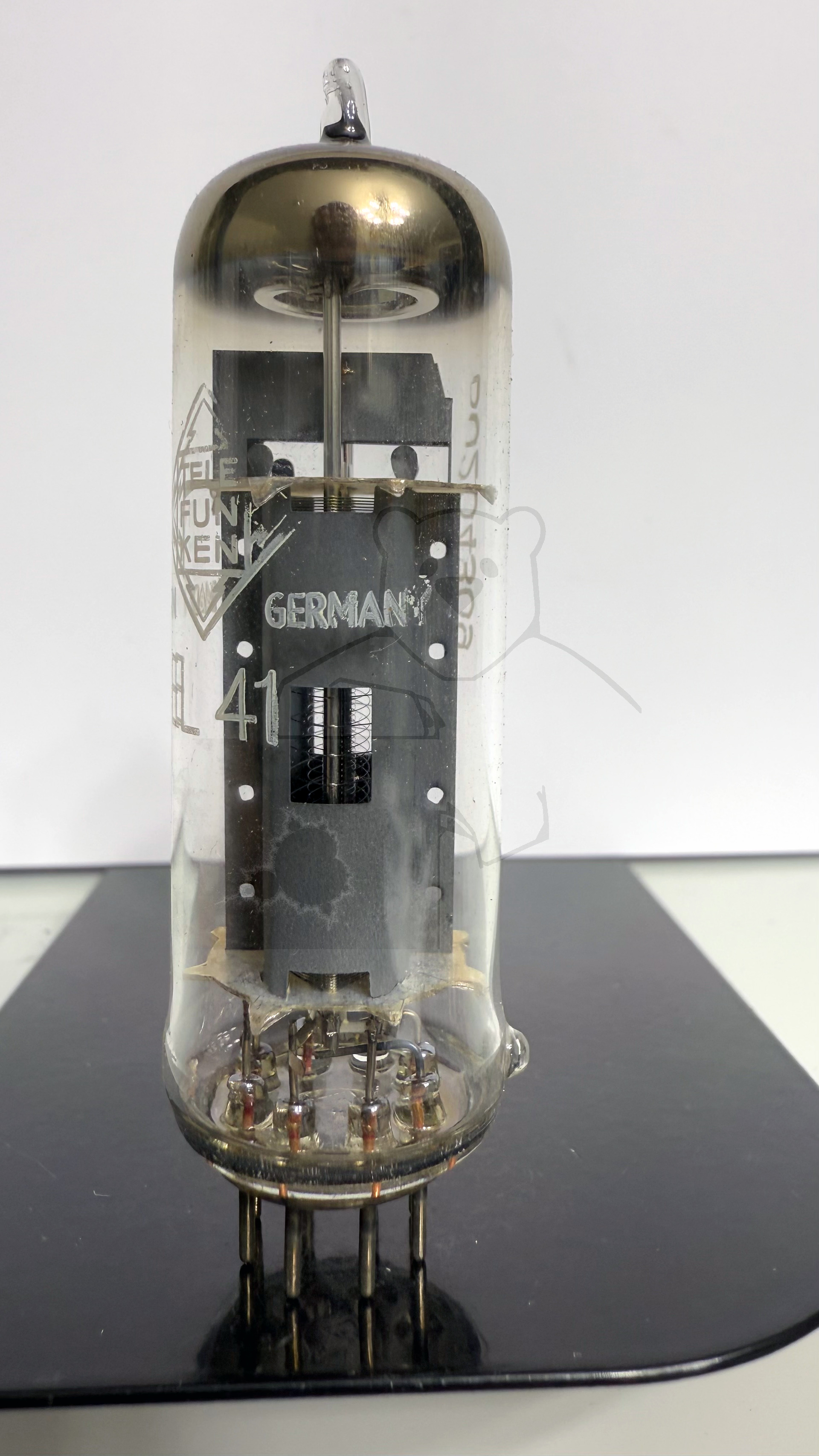

Röhre EL41 #5958 Bild 2

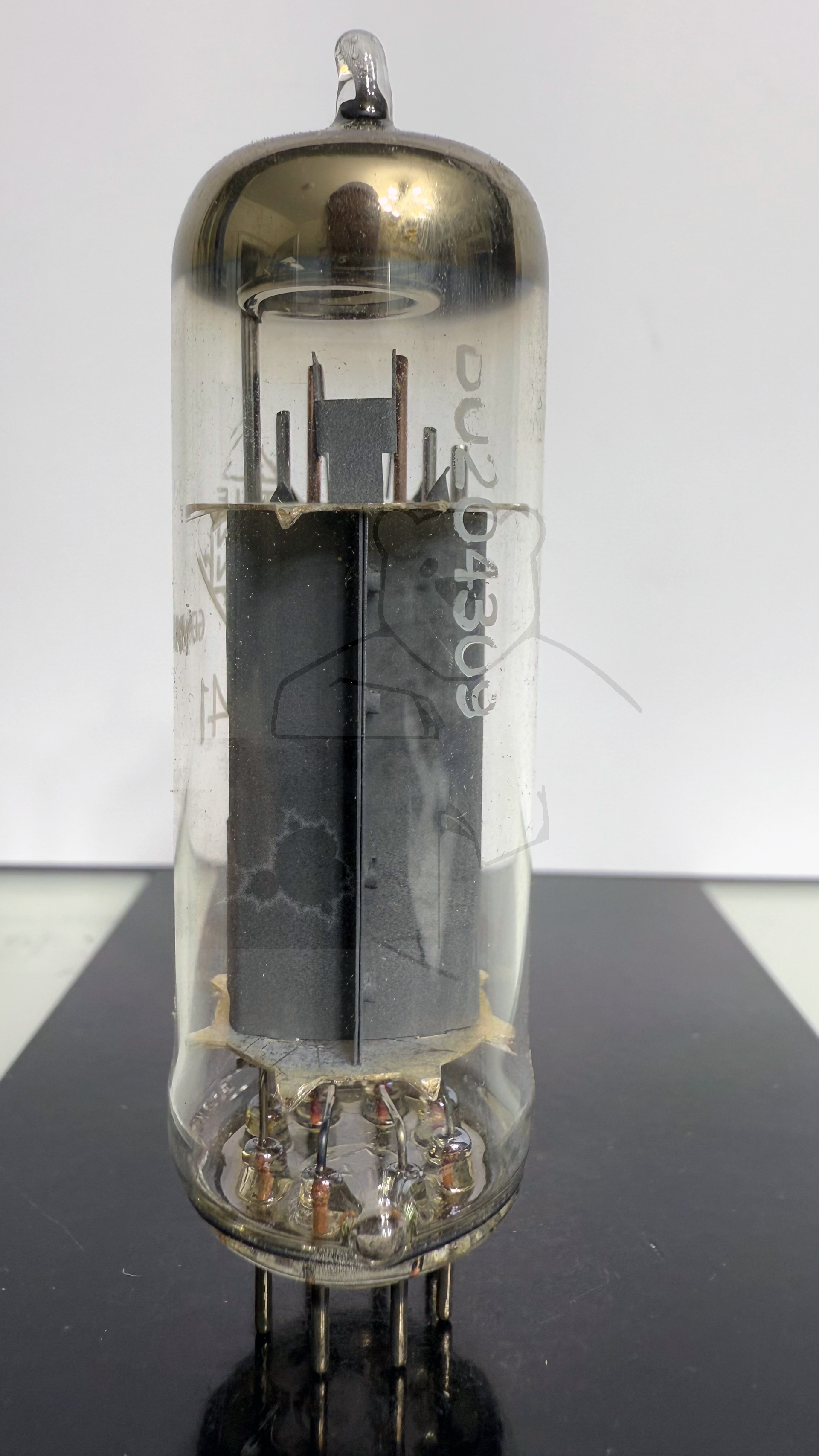

Röhre EL41 #5958 Bild 3

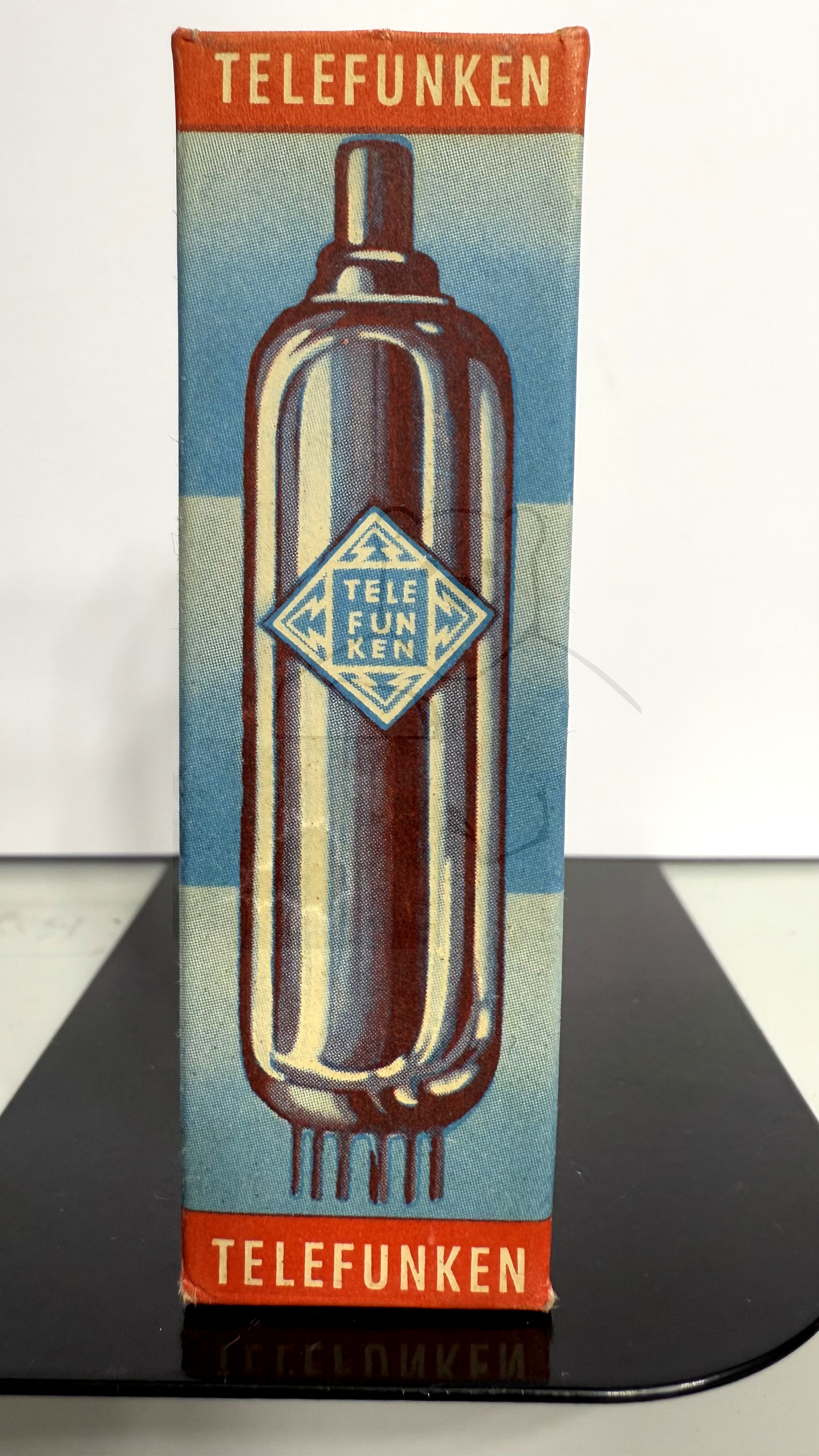

Röhre EL41 #5958 Verpackung Bild 1

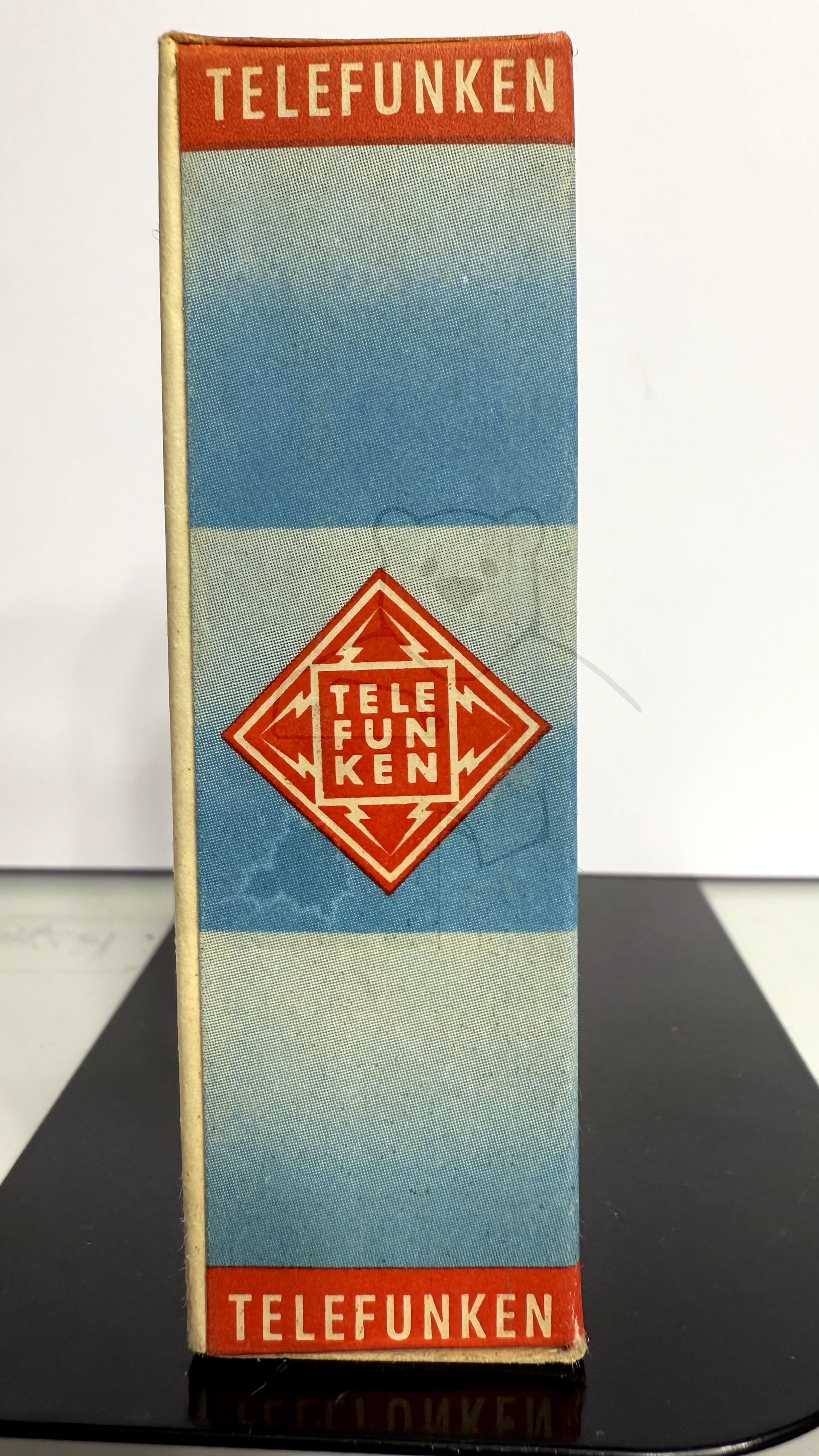

Röhre EL41 #5958 Verpackung Bild 2
Röhre EL41 #5958 Verpackung Bild 3

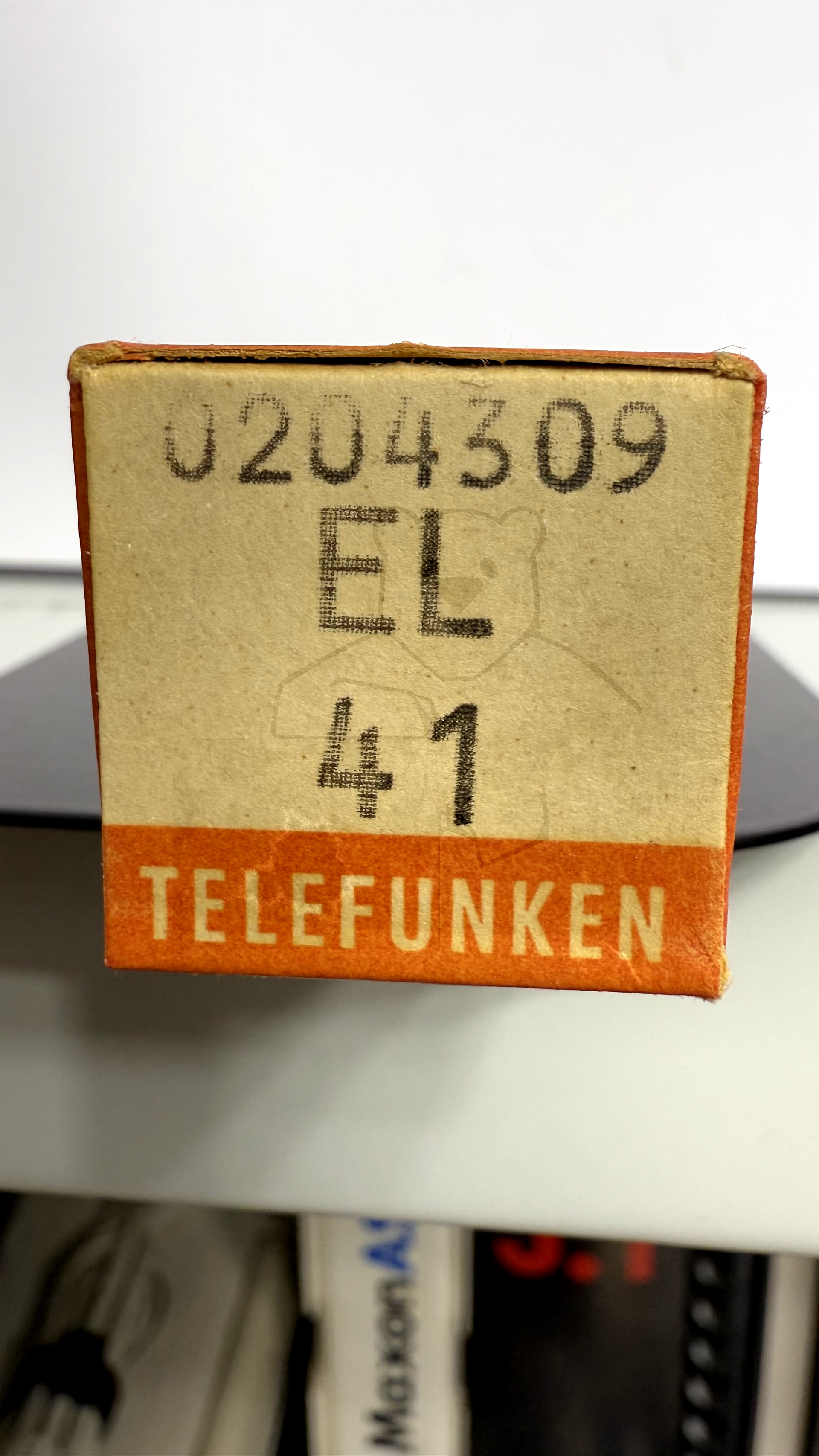

Röhre EL41 #5958 Verpackung Bild 4

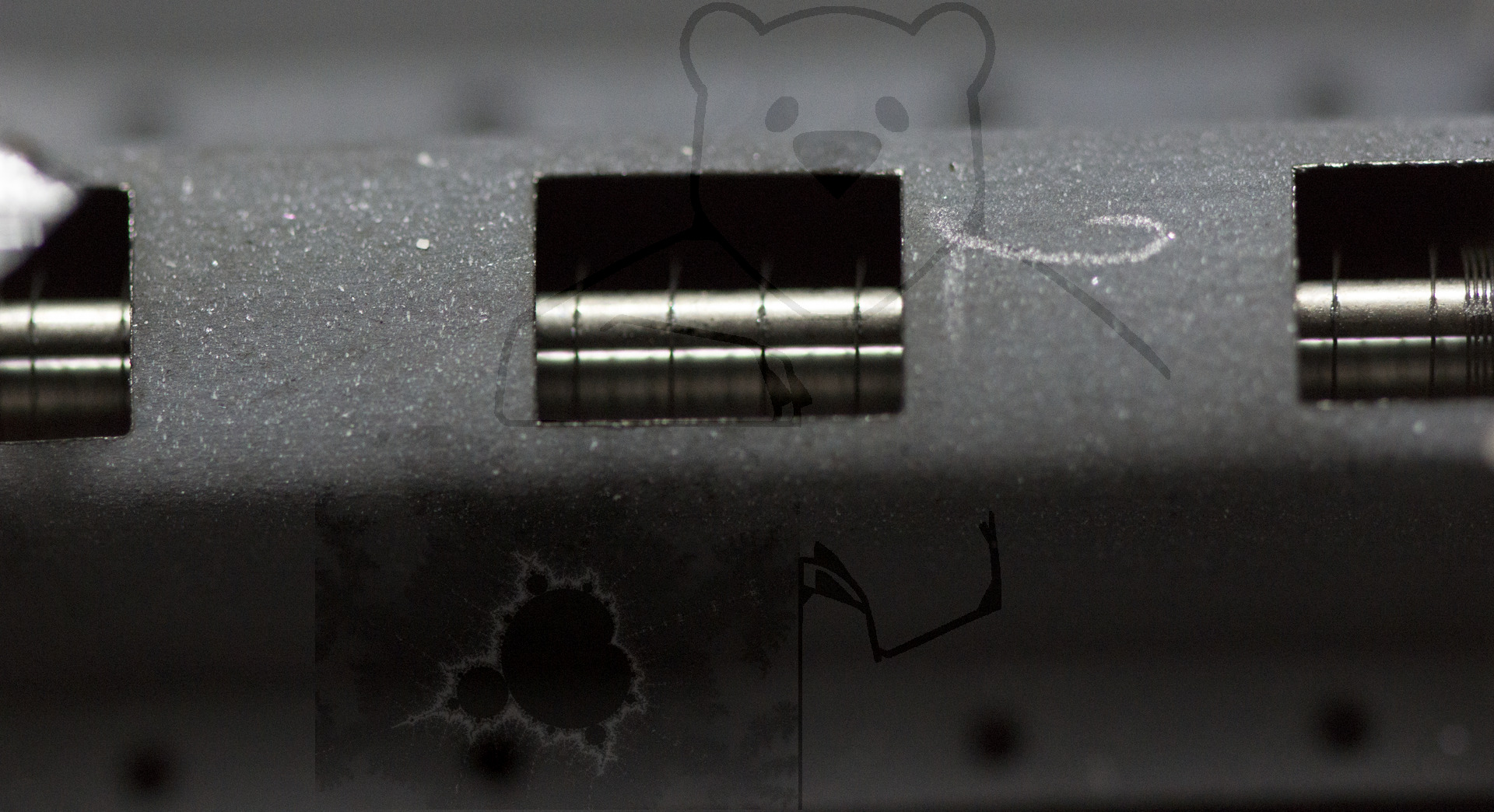

Makroaufnahme EL41 Anode

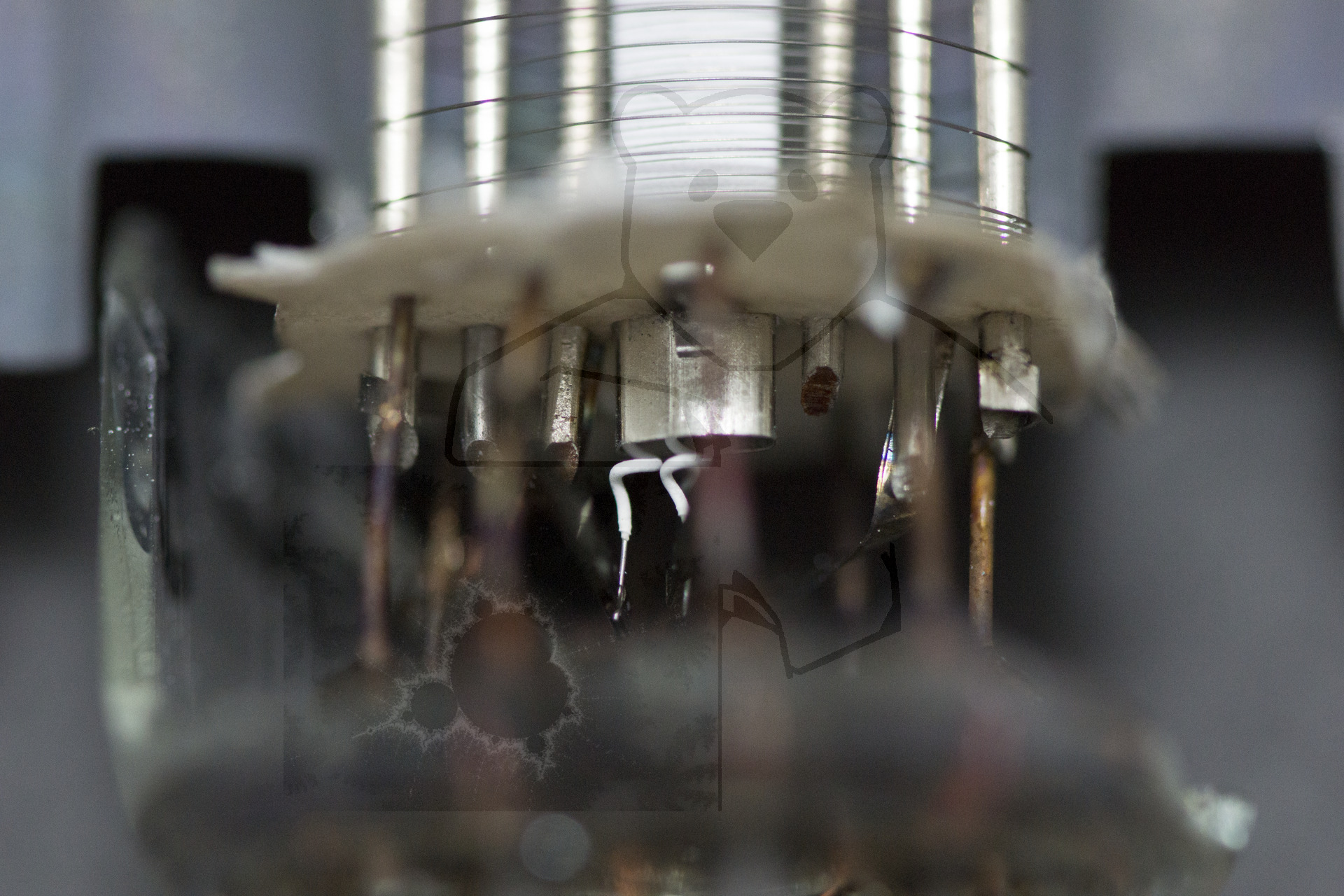

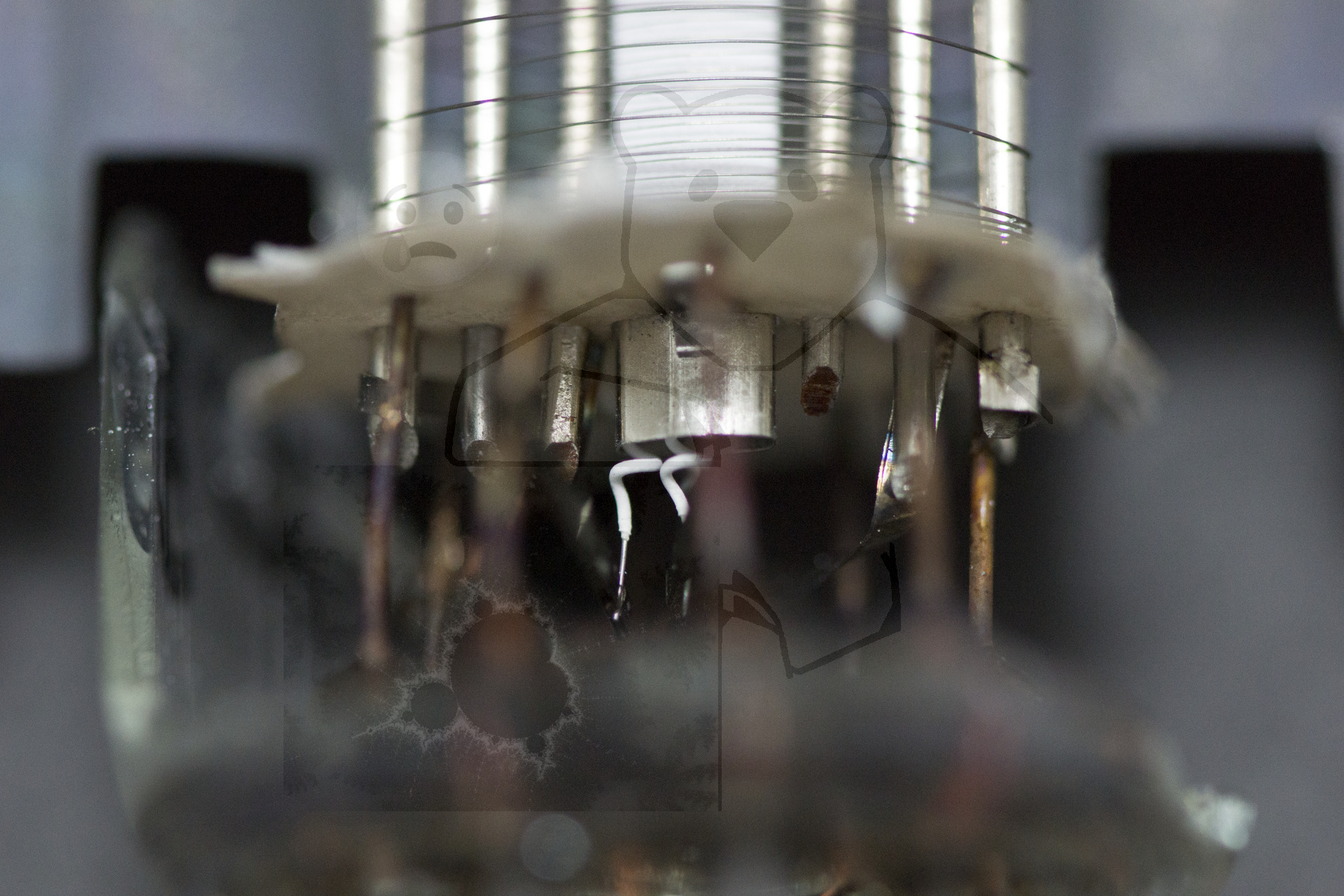

Makroaufnahme EL41 Anschlüsse

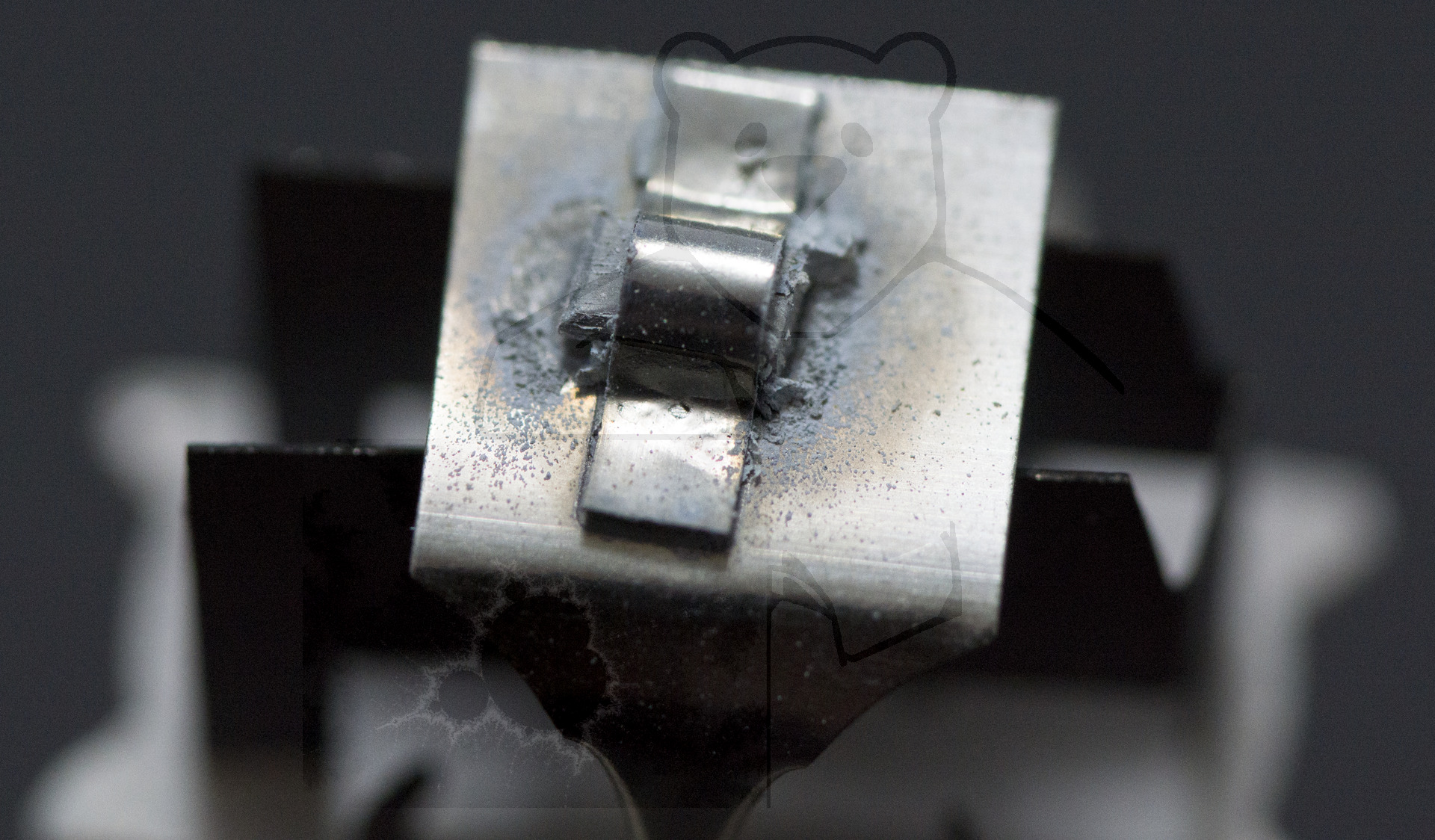

Makroaufnahme EL41 Getter

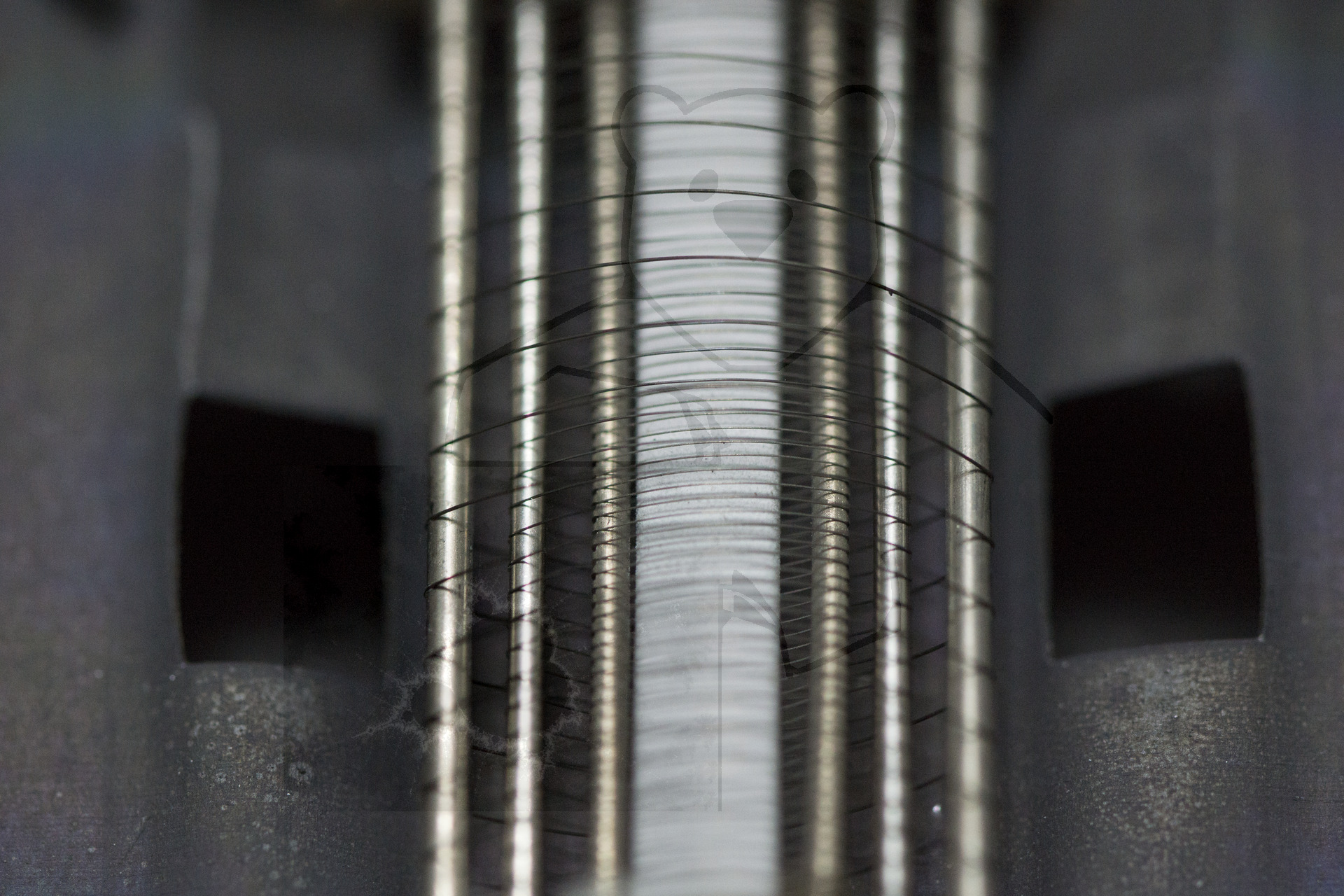

Makroaufnahme EL41 Gitter und Kathode

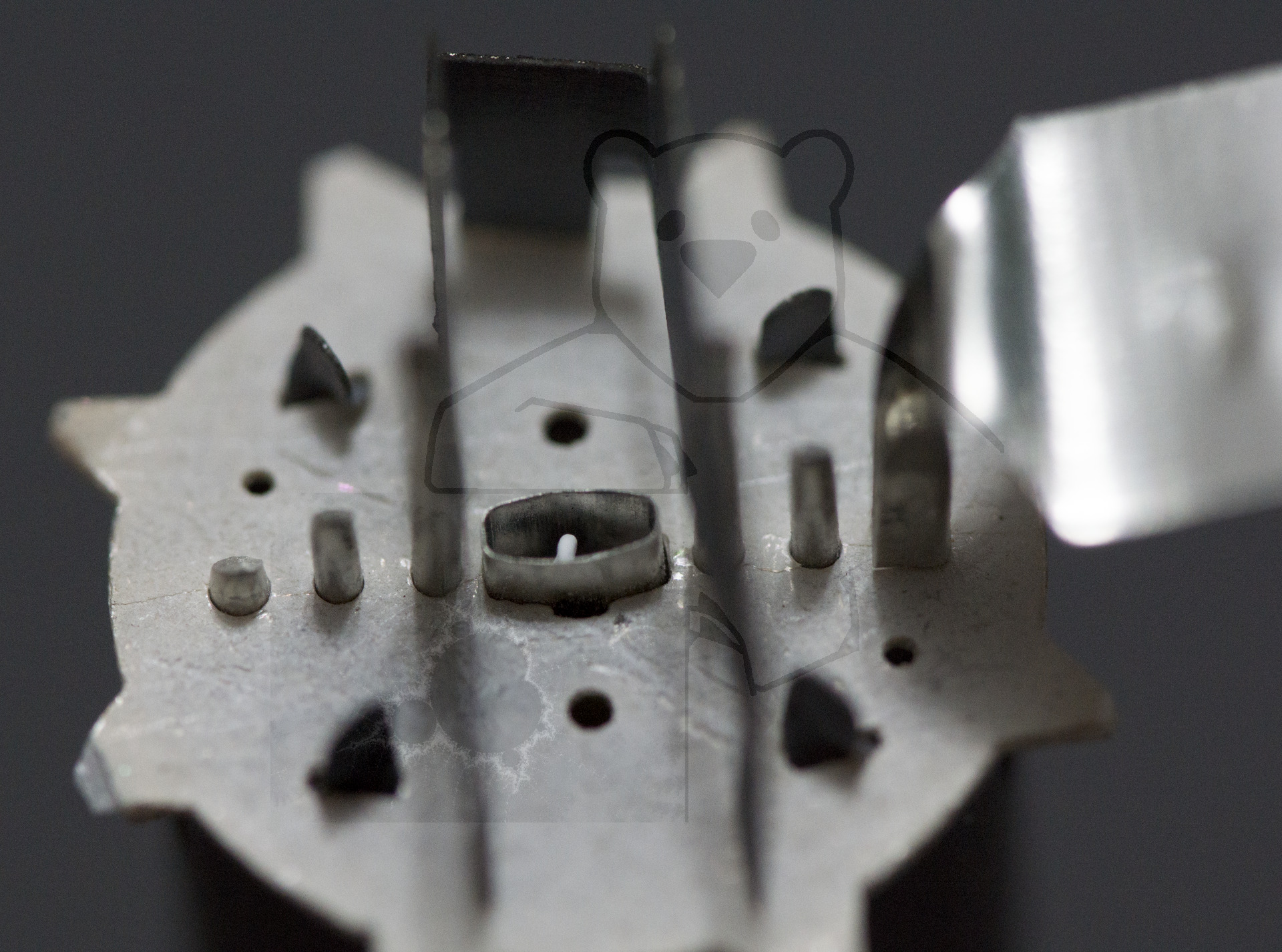

Makroaufnahme EL41 Obere Systembefestigung

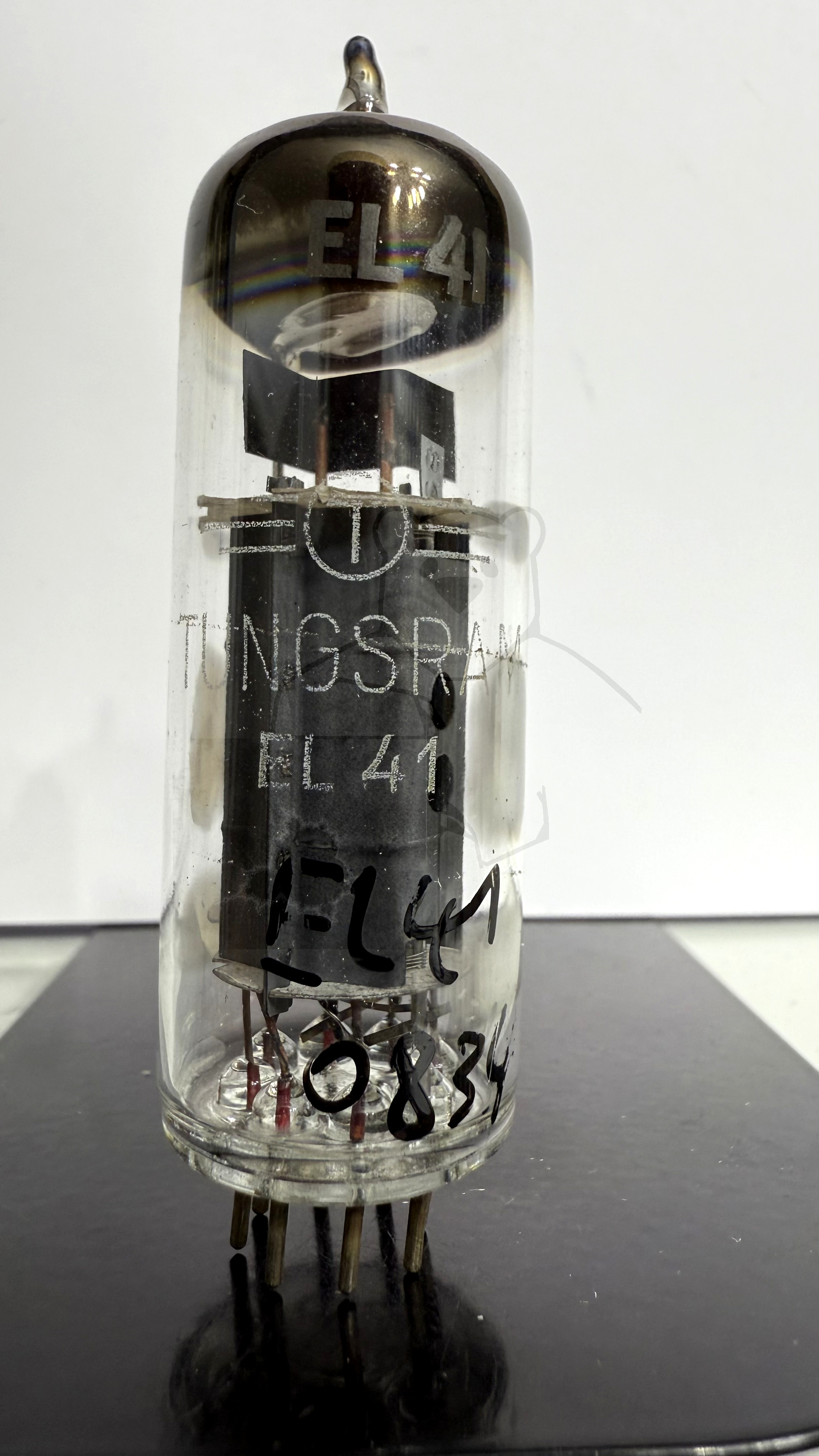

Röhre EL41 #0834 Bild 1

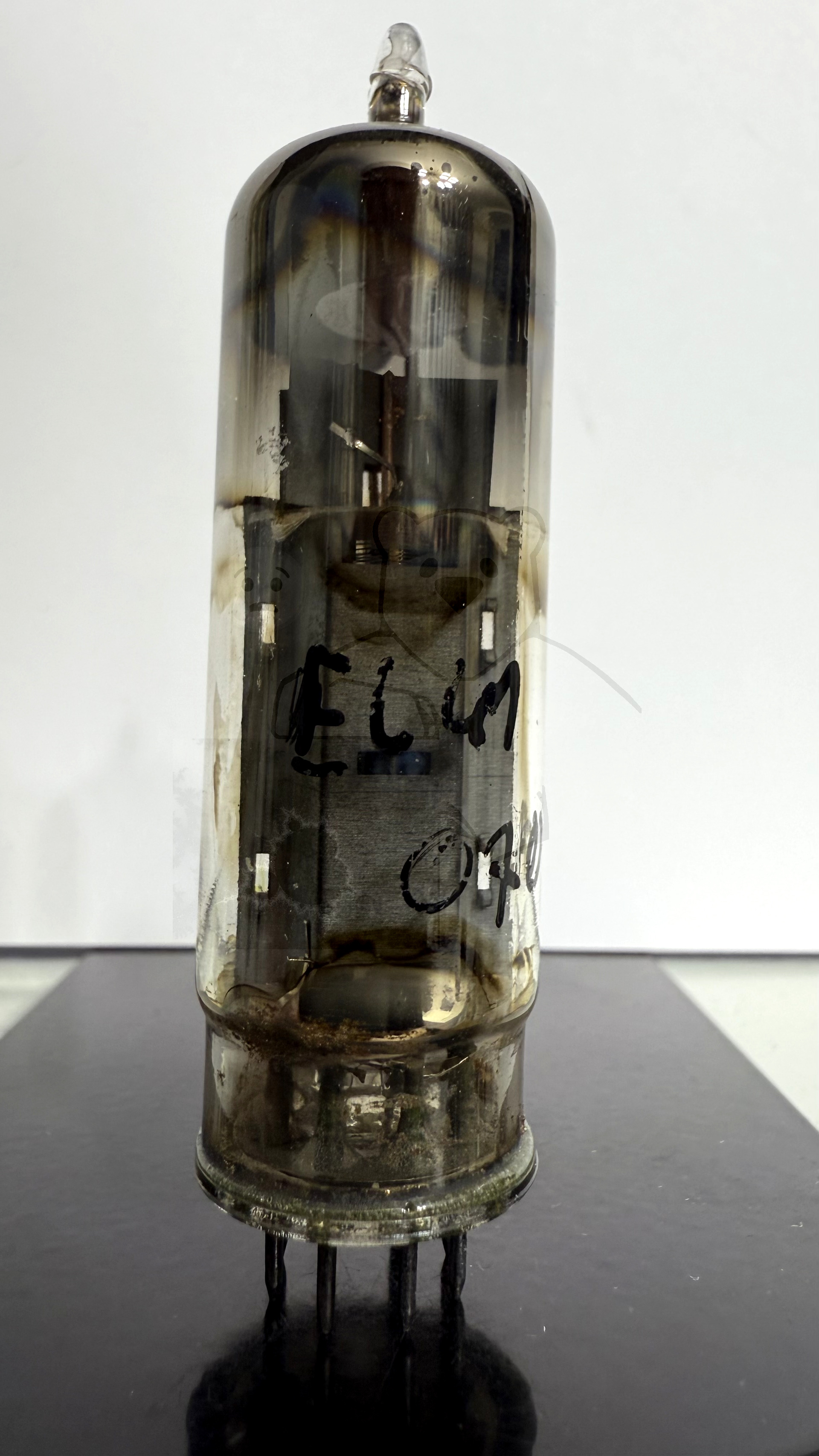

Röhre EL41 #0707 Bild 1

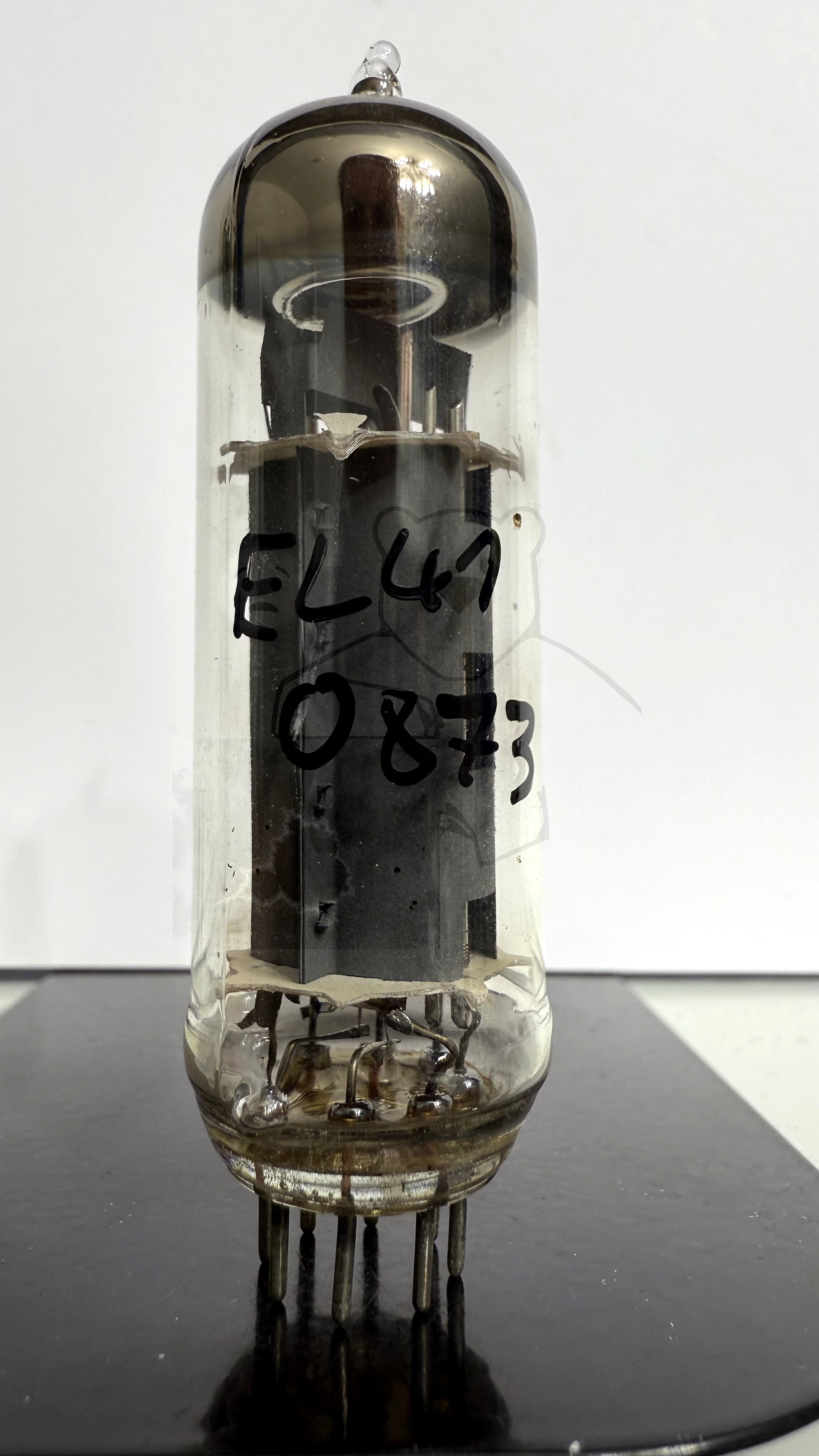

Röhre EL41 #0873 Bild 1

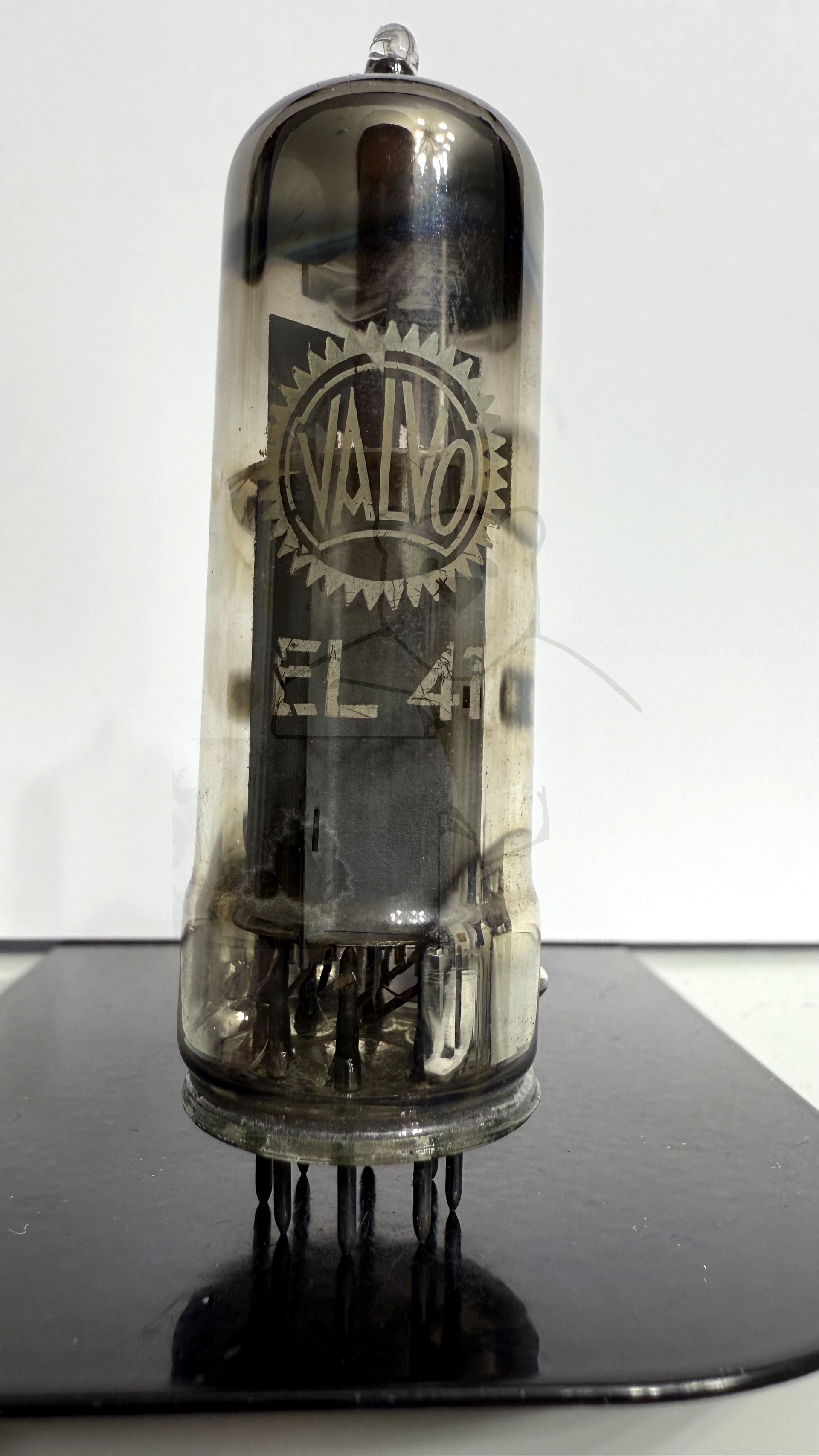

Röhre EL41 #4948 Bild 1
🔎 Alle Röhren vom Typ EL41 in der Sammlung
- → EL41 Inventar: 00707 Hersteller: → Unbekannter Hersteller
- → EL41 Inventar: 00721 Hersteller: → Unbekannter Hersteller
- → EL41 Inventar: 00834 Hersteller: → Tungsram
- → EL41 Inventar: 00853 Hersteller: → Valvo
- → EL41 Inventar: 00858 Hersteller: → Tungsram
- → EL41 Inventar: 00873 Hersteller: → Unbekannter Hersteller
- → EL41 Inventar: 03929 Hersteller: → Valvo
- → EL41 Inventar: 04146 Hersteller: → Adzam
- → EL41 Inventar: 04939 Hersteller: → Valvo
- → EL41 Inventar: 04948 Hersteller: → Valvo
- → EL41 Inventar: 04949 Hersteller: → Telefunken (Mit Raute im Boden)
- → EL41 Inventar: 04960 Hersteller: → Valvo
- → EL41 Inventar: 05345 Hersteller: → Telefunken
- → EL41 Inventar: 05346 Hersteller: → Siemens
- → EL41 Inventar: 05352 Hersteller: → Valvo
- → EL41 Inventar: 05360 Hersteller: → Telefunken
- → EL41 Inventar: 05367 Hersteller: → BRT
- → EL41 Inventar: 05368 Hersteller: → Valvo
- → EL41 Inventar: 05376 Hersteller: → Valvo
- → EL41 Inventar: 05377 Hersteller: → Valvo
- → EL41 Inventar: 05378 Hersteller: → Telefunken
- → EL41 Inventar: 05388 Hersteller: → Valvo
- → EL41 Inventar: 05394 Hersteller: → Valvo
- → EL41 Inventar: 05401 Hersteller: → Siemens
- → EL41 Inventar: 05402 Hersteller: → Valvo
- → EL41 Inventar: 05408 Hersteller: → Unbekannter Hersteller
- → EL41 Inventar: 05410 Hersteller: → Valvo
- → EL41 Inventar: 05411 Hersteller: → Unbekannter Hersteller
- → EL41 Inventar: 05443 Hersteller: → Unbekannter Hersteller
- → EL41 Inventar: 05958 Hersteller: → Telefunken (Mit Raute im Boden)
- → EL41 Inventar: 07616 Hersteller: → Telefunken (Mit Raute im Boden)
- → EL41 Inventar: 07910 Hersteller: → Telefunken
