🔎 Beschreibung der Röhre: EBF80
| Name | EBF80 |
| Vergleichsname | → 6N8 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EBF80
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 2 | |
| Gitter 2 | 1 | |
| Gitter 3 | 9 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 7 |
| Anode 2 | 8 | |
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | → Breitbandverstaerker, Pentode |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

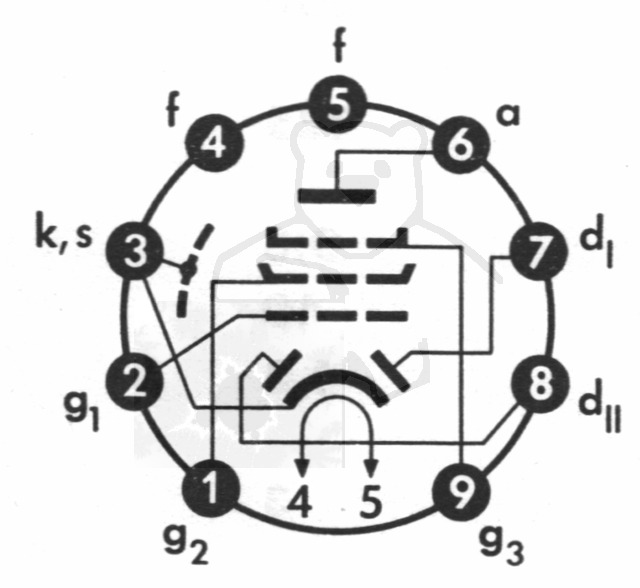

🔎 Sockelschaltung der EBF80
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EBF80
Anwendung EBF80 [www.tubedata.info].pdf (435 kB)
Datenblatt EBF80 Brimar [www.tubedata.info].pdf (63 kB)
Datenblatt EBF80 Mazda Belvu [www.tubedata.info].pdf (455 kB)
Datenblatt EBF80 Philips Version 1 [www.tubedata.info].pdf (271 kB)
Datenblatt EBF80 Philips Version 2 [www.tubedata.info].pdf (88 kB)
Datenblatt EBF80 RFT Version 1.pdf (136 kB)
Datenblatt EBF80 Telefunken.pdf (95 kB)
Pruefkarte EBF80 EBF89 6N8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte EBF80 EBF89 6N8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte EBF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte EBF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EBF80

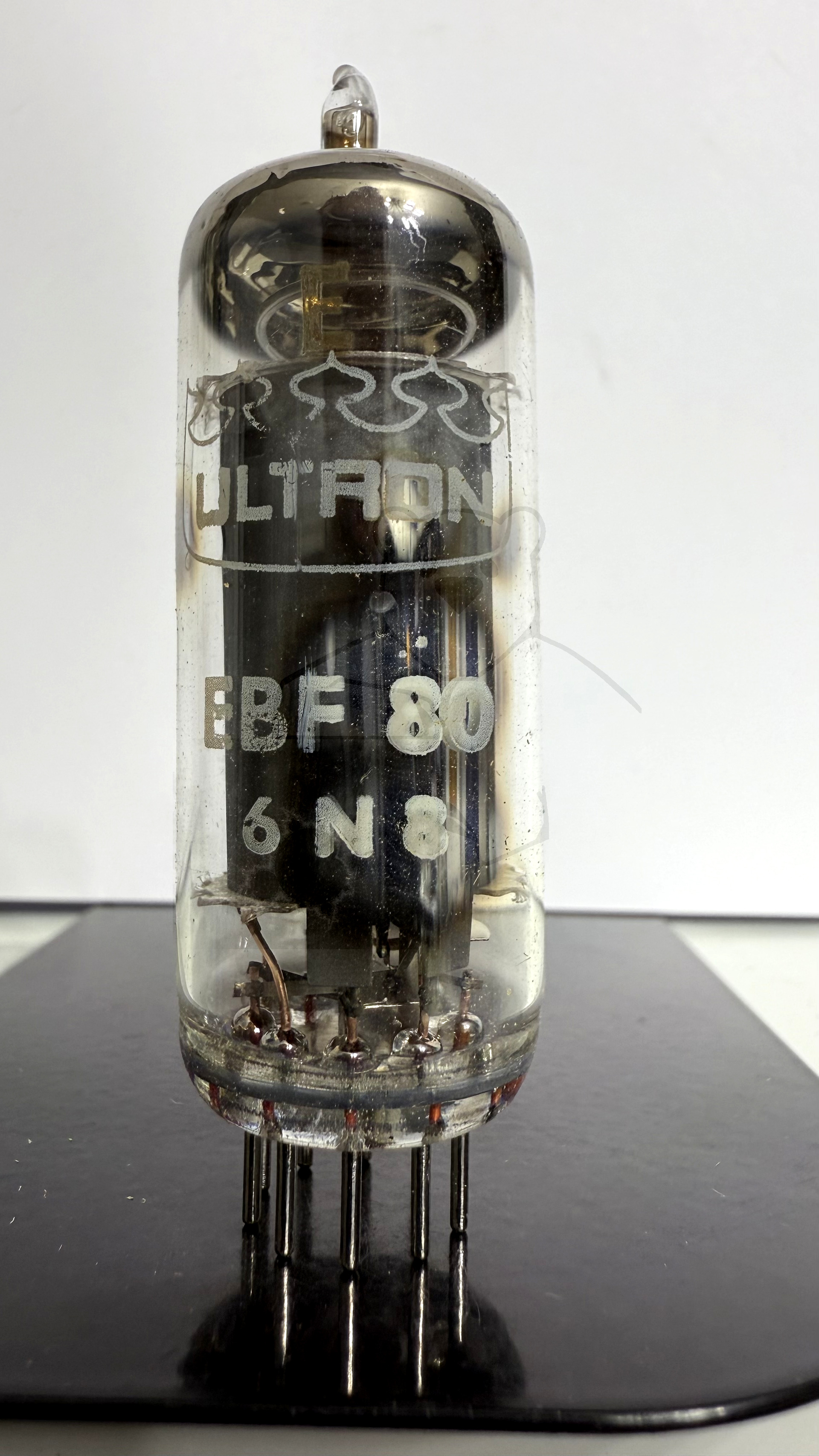

Röhre EBF80 #7092 Bild 1

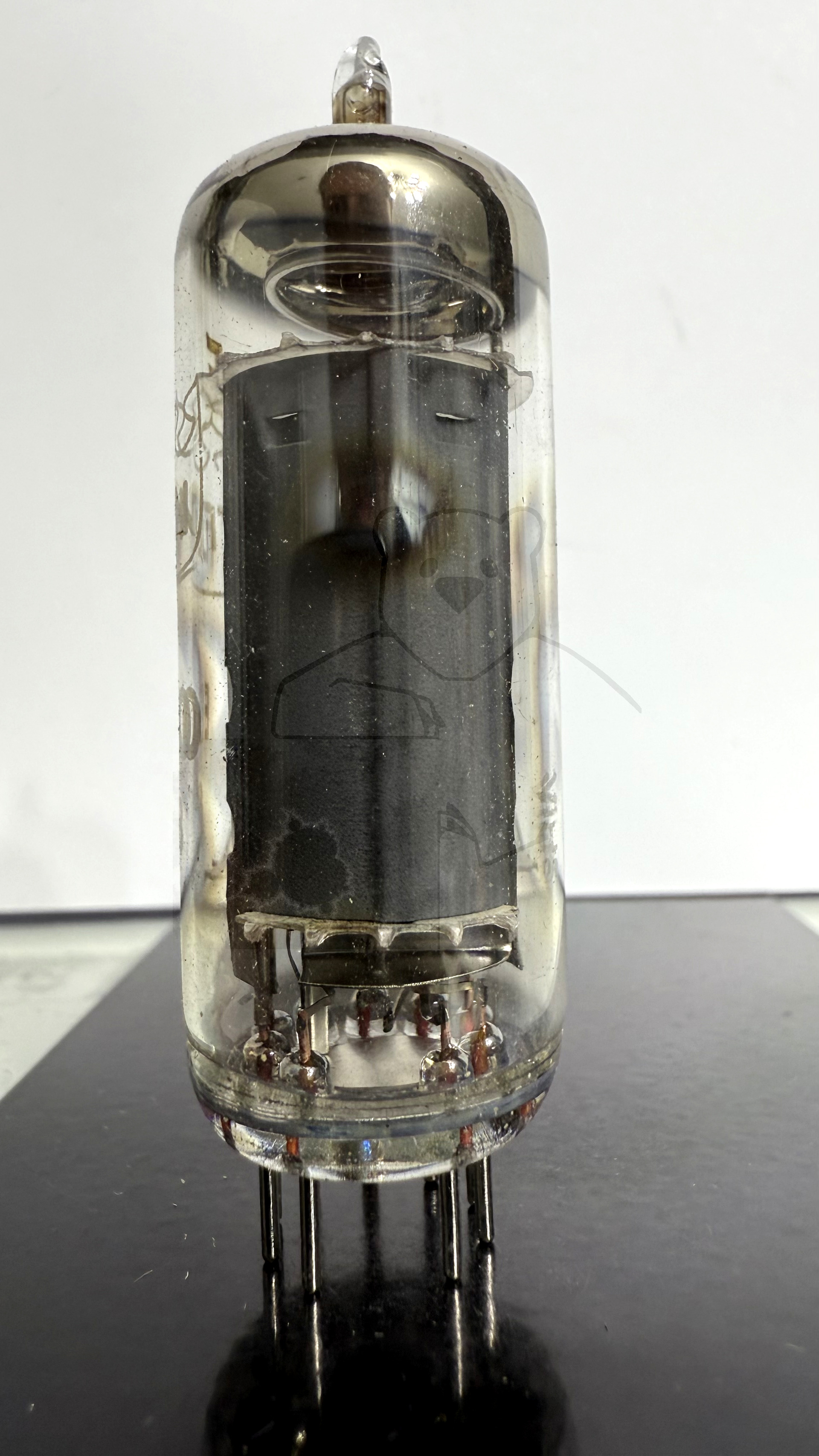

Röhre EBF80 #7092 Bild 2

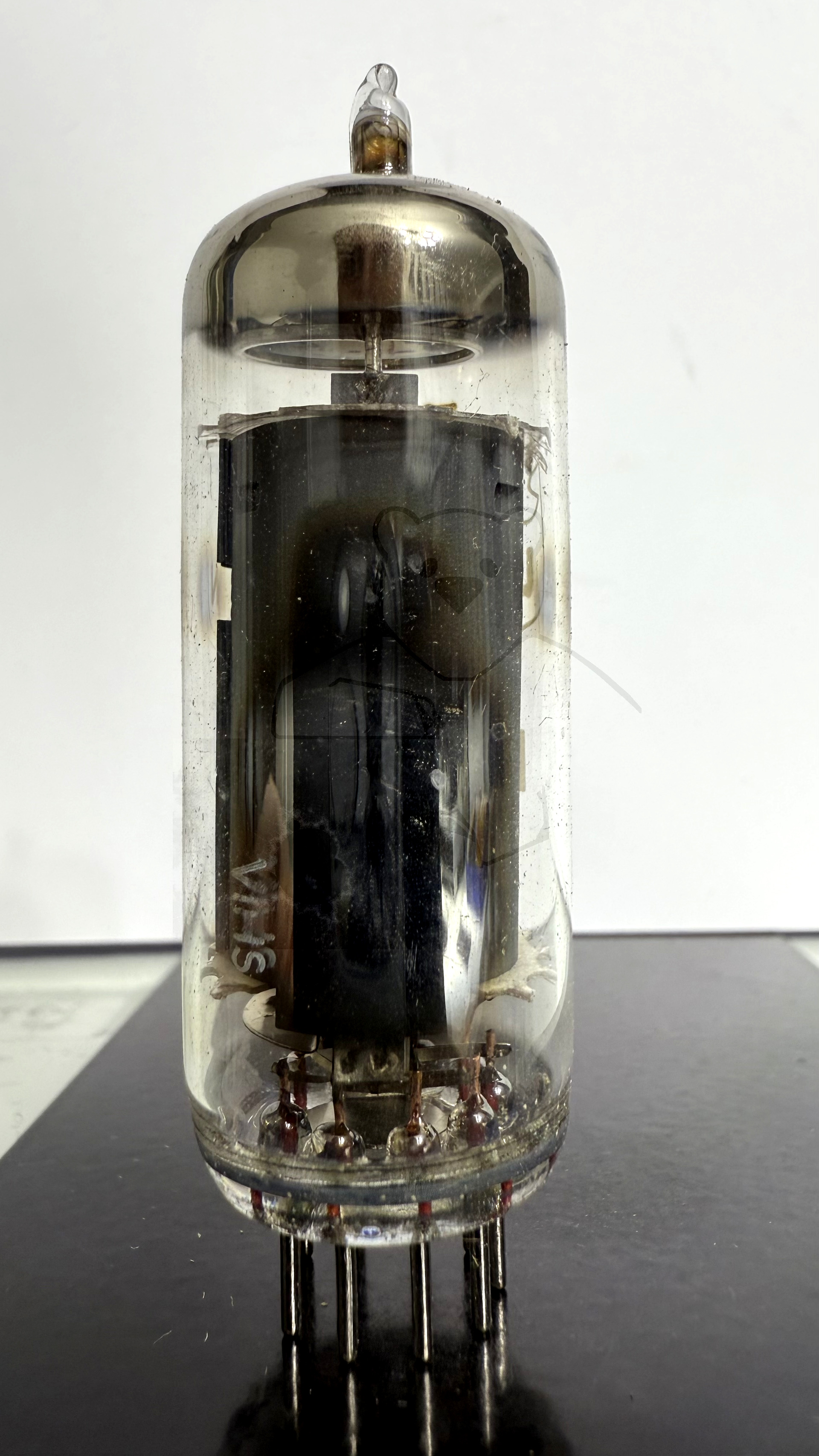

Röhre EBF80 #7092 Bild 3

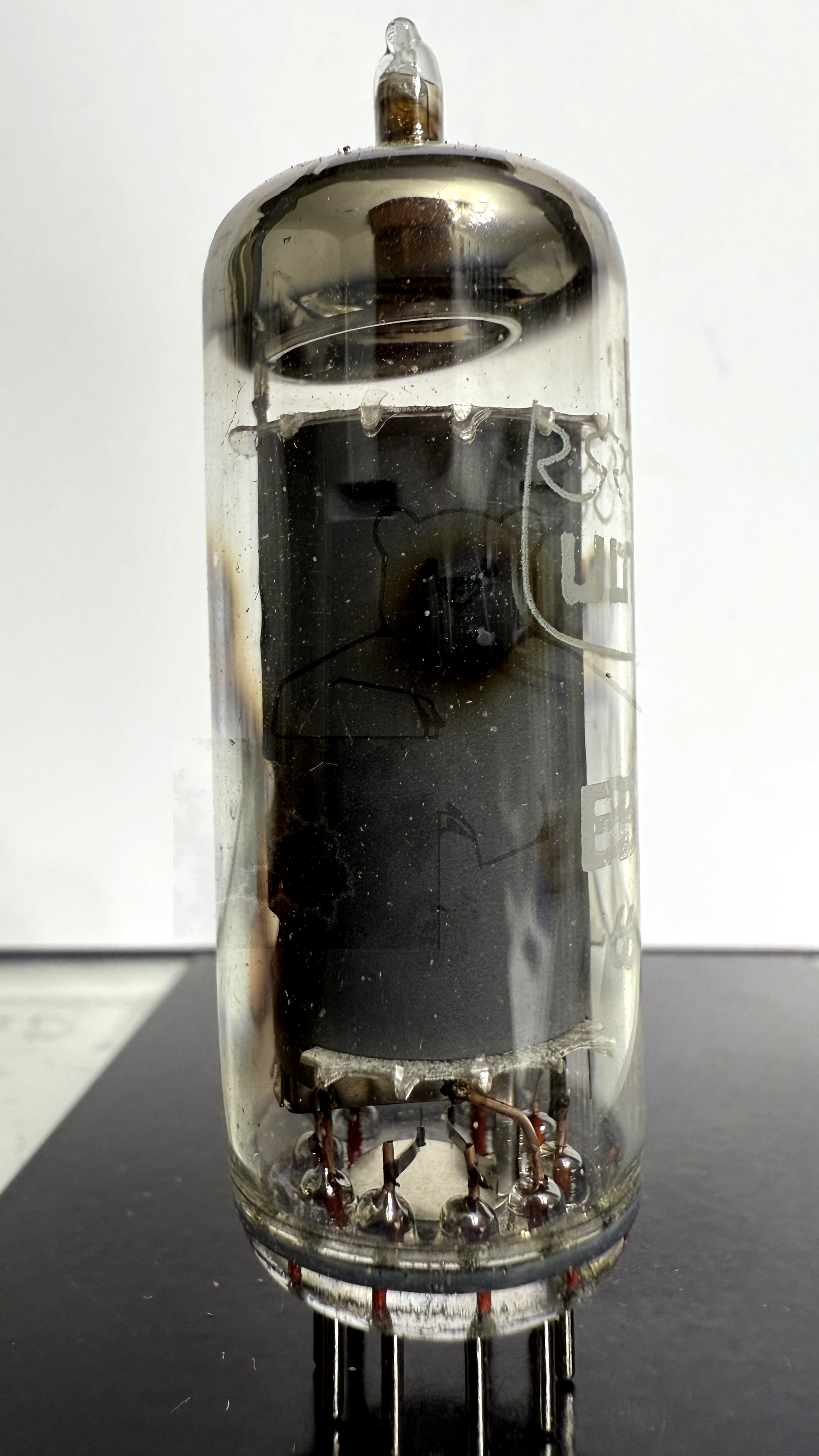

Röhre EBF80 #7092 Bild 4

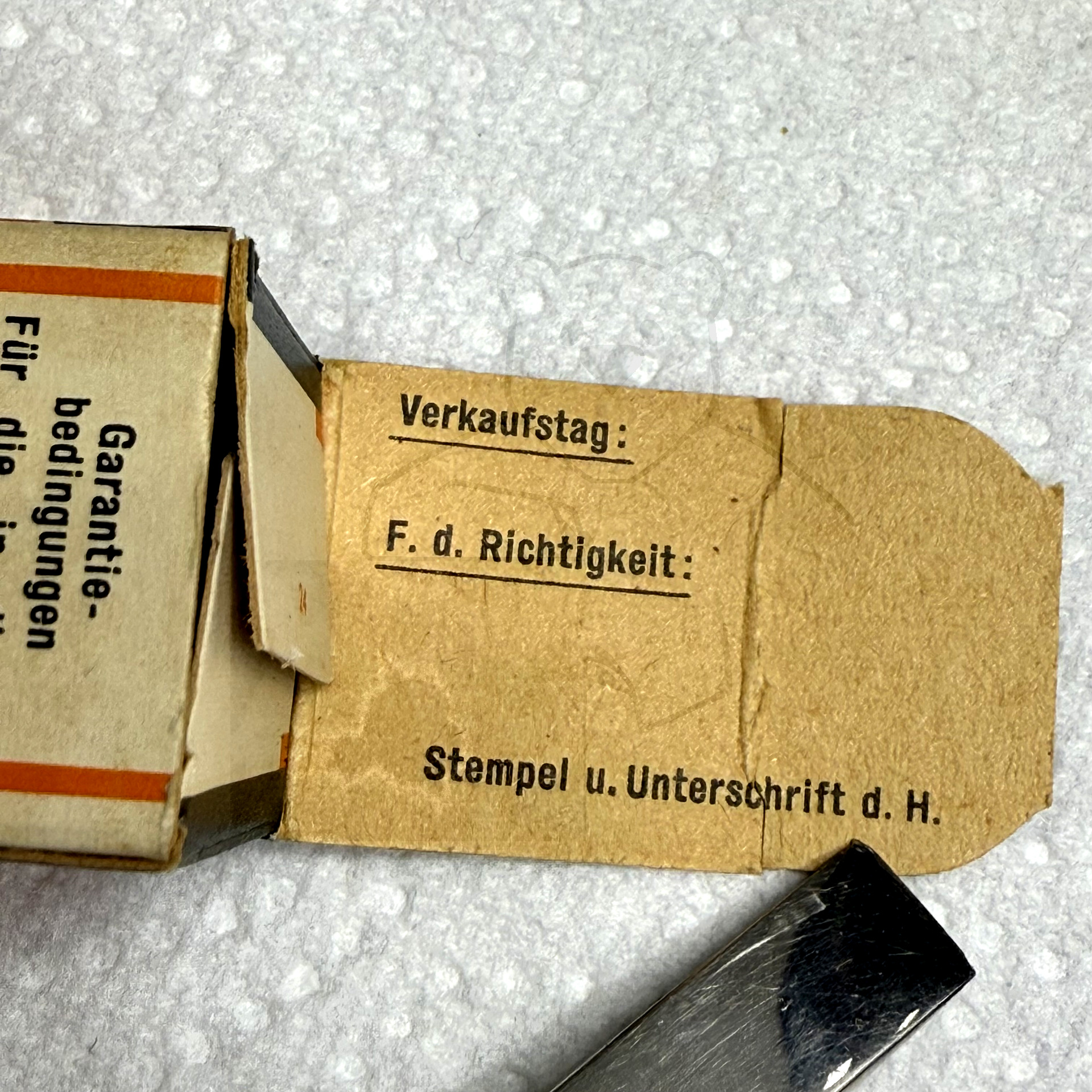

Röhre EBF80 #7092 Verpackung Bild 1

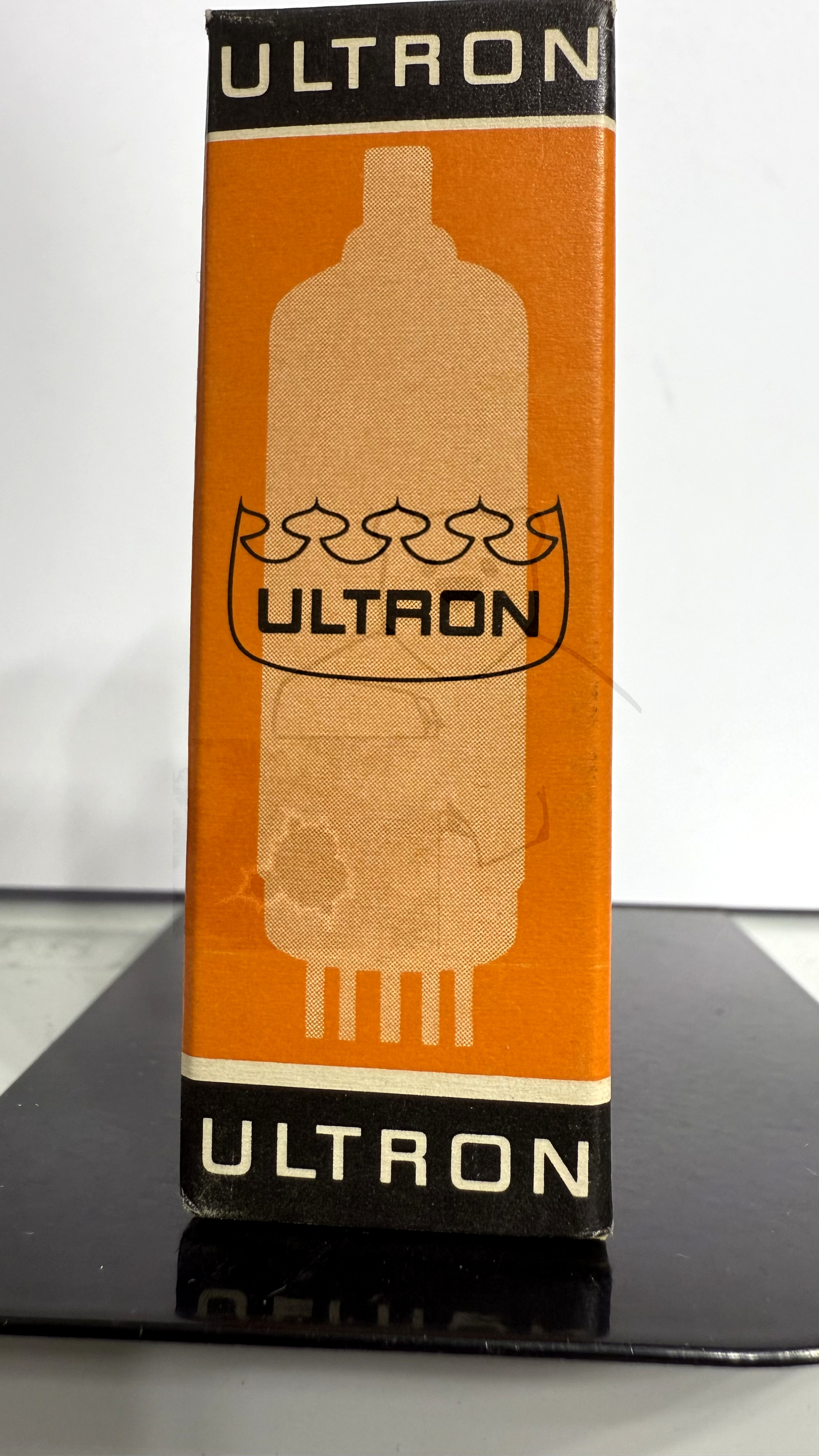

Röhre EBF80 #7092 Verpackung Bild 2
Röhre EBF80 #7092 Verpackung Bild 3
Röhre EBF80 #7092 Verpackung Bild 4

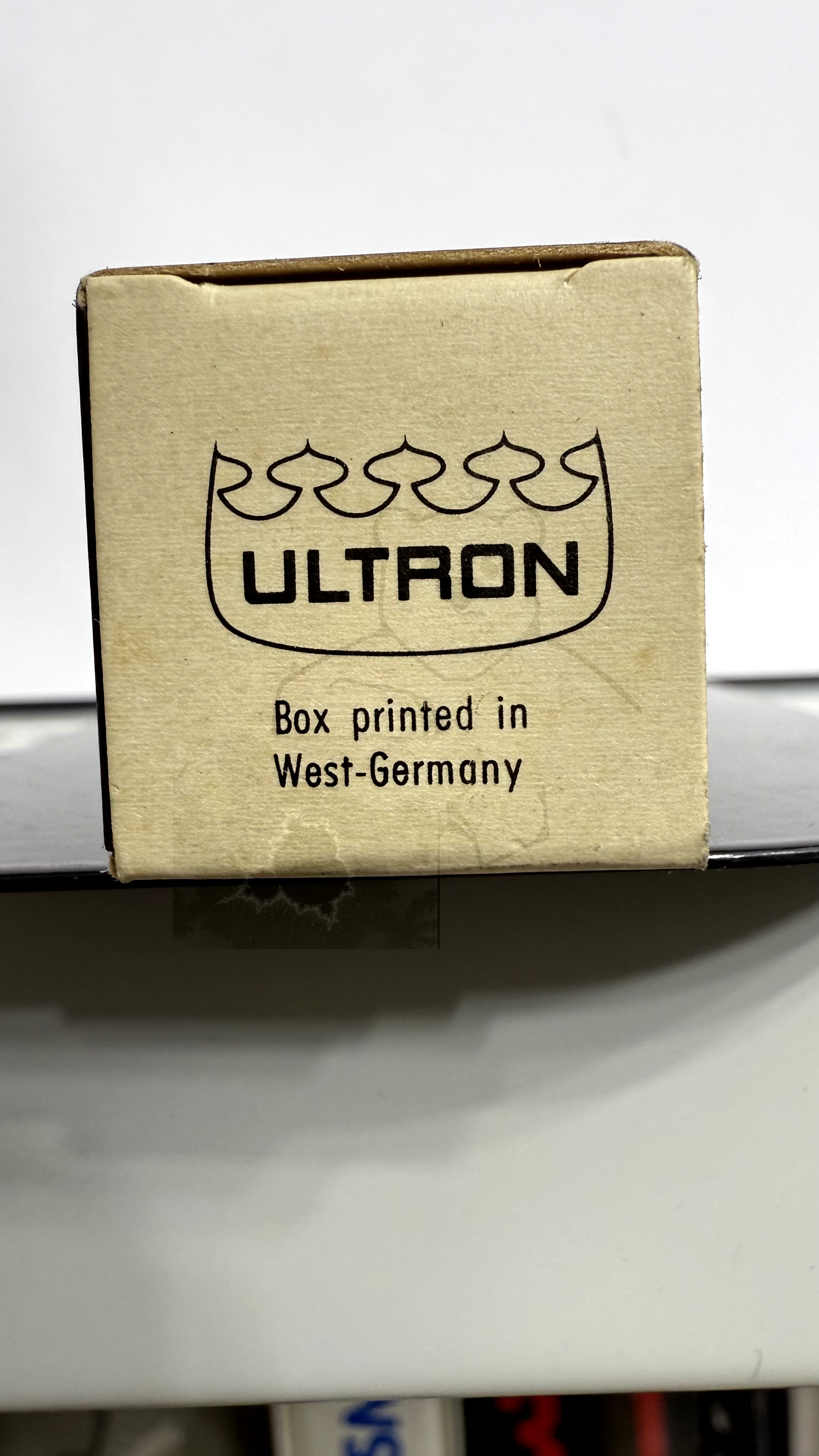

Röhre EBF80 #7092 Verpackung Bild 5

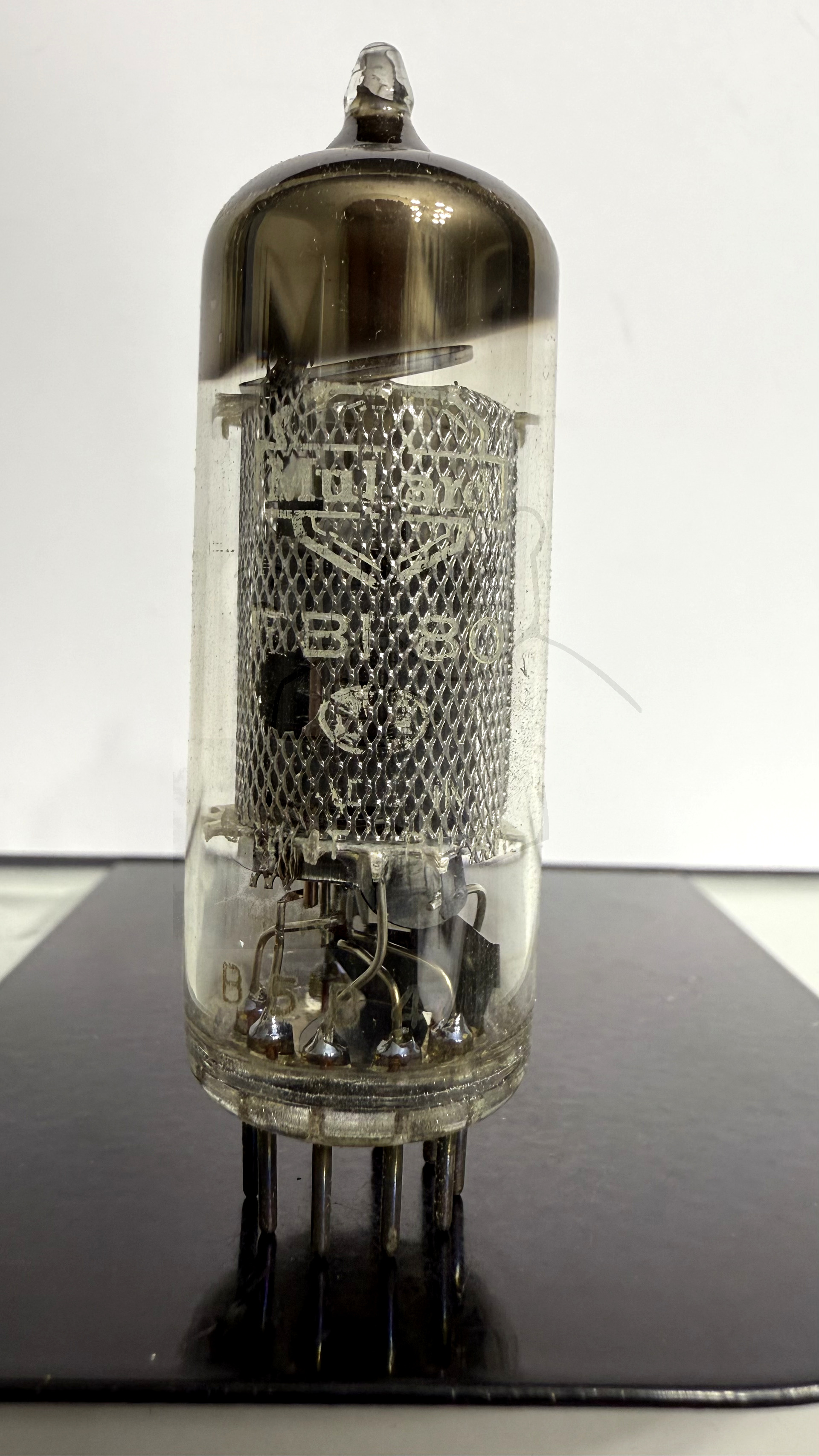

Röhre EBF80 #4287 Bild 1

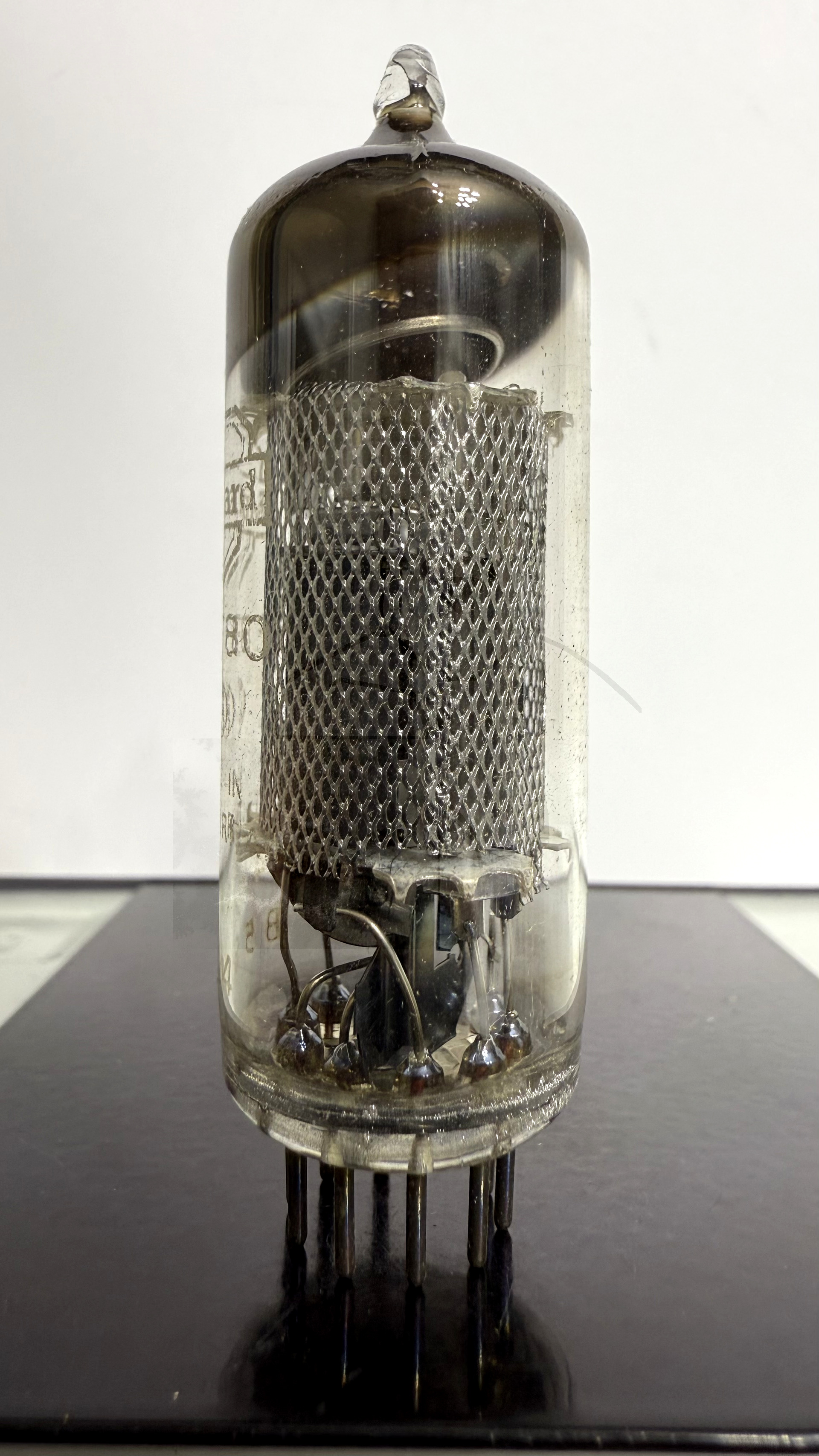

Röhre EBF80 #4287 Bild 2

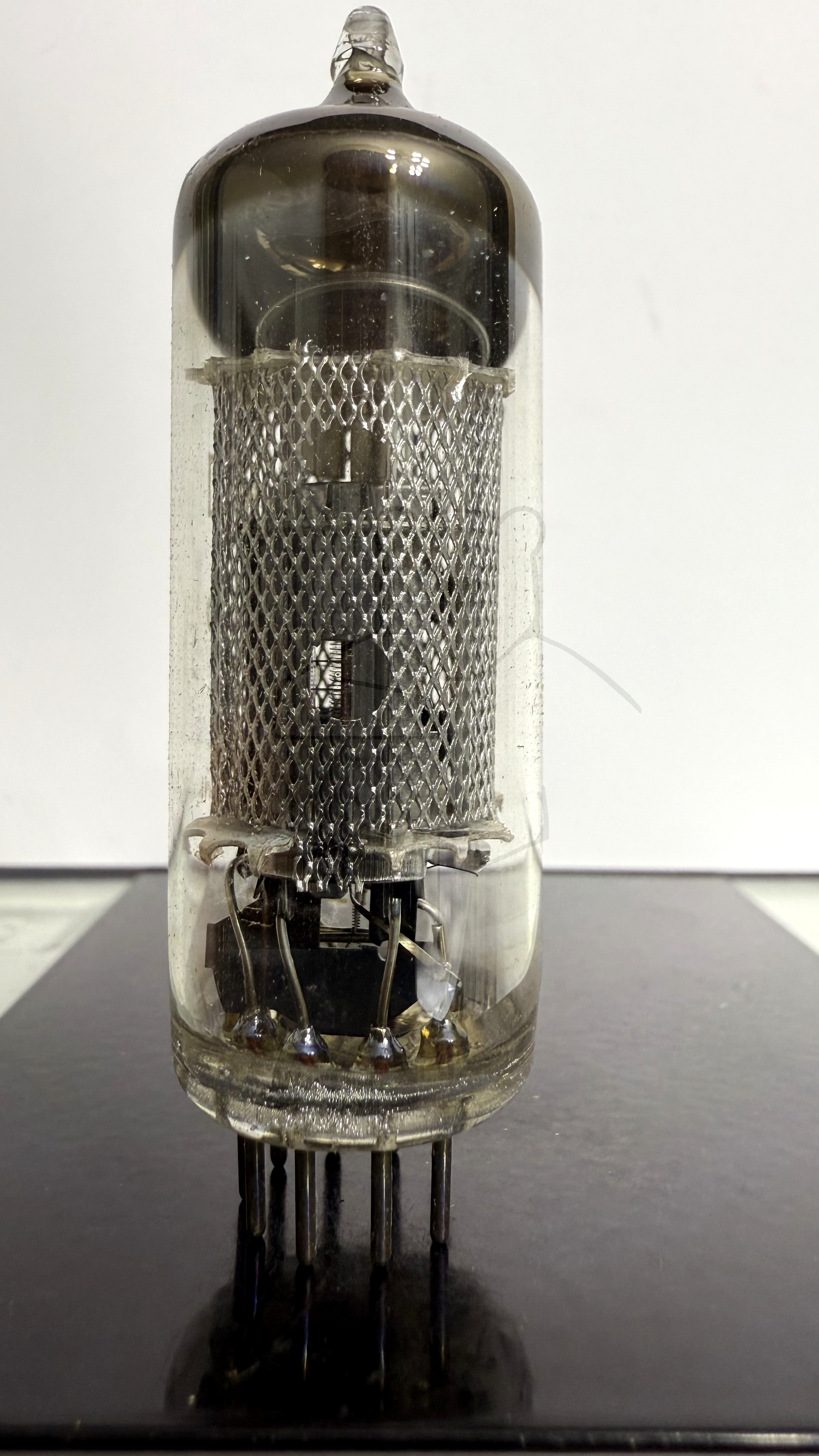

Röhre EBF80 #4287 Bild 3

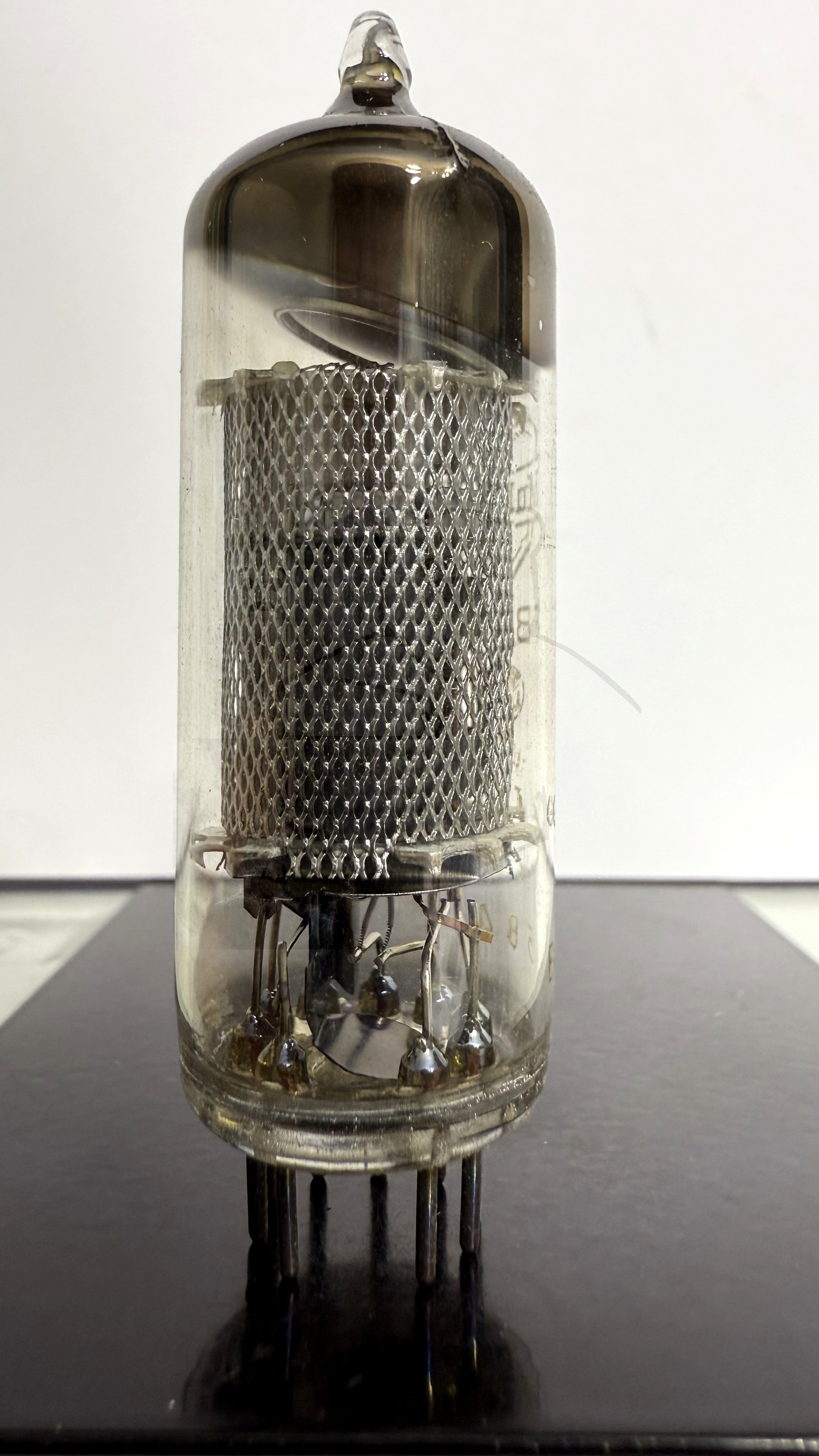

Röhre EBF80 #4287 Bild 4
Röhre EBF80 #4287 Verpackung Bild 1

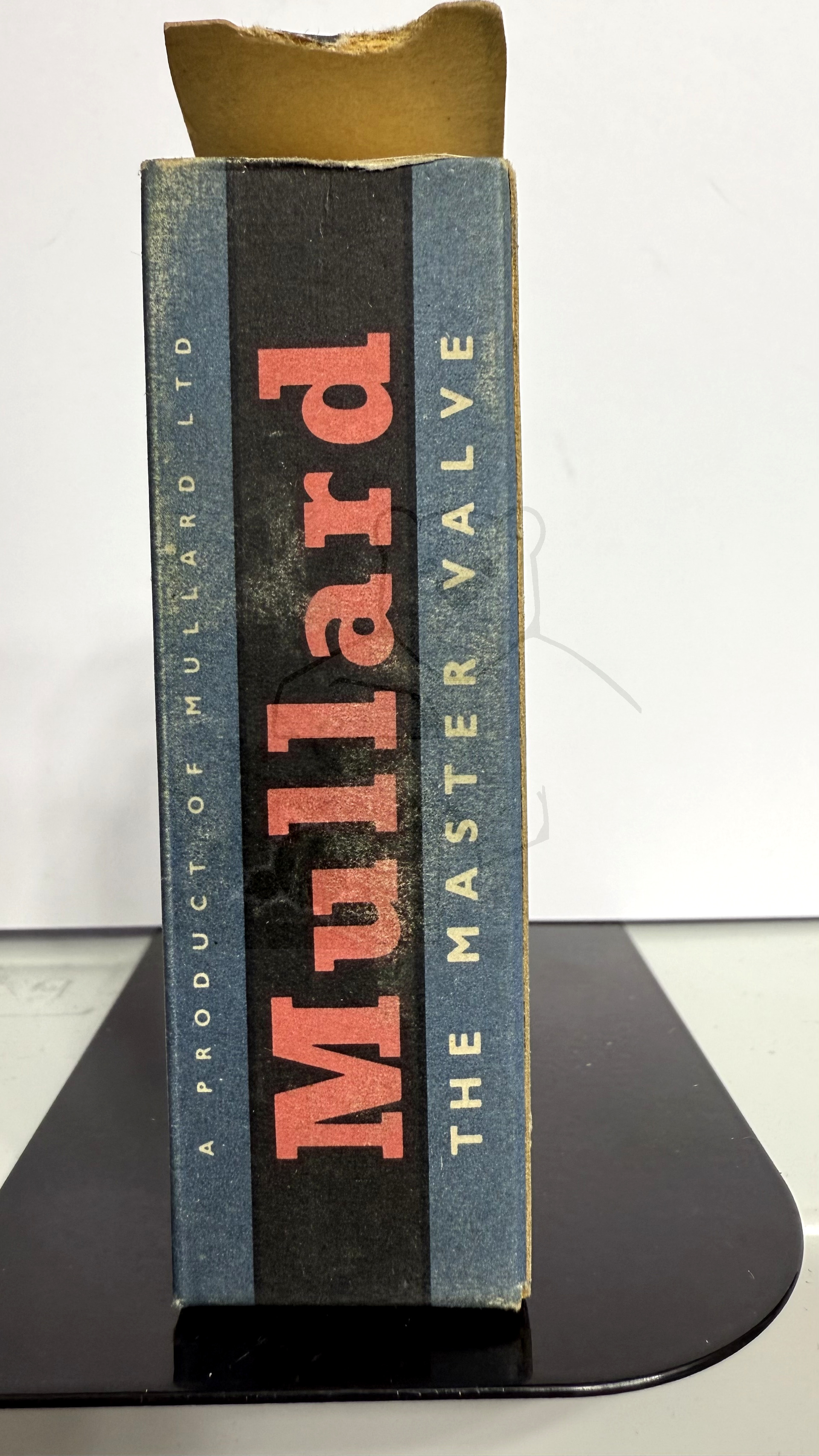

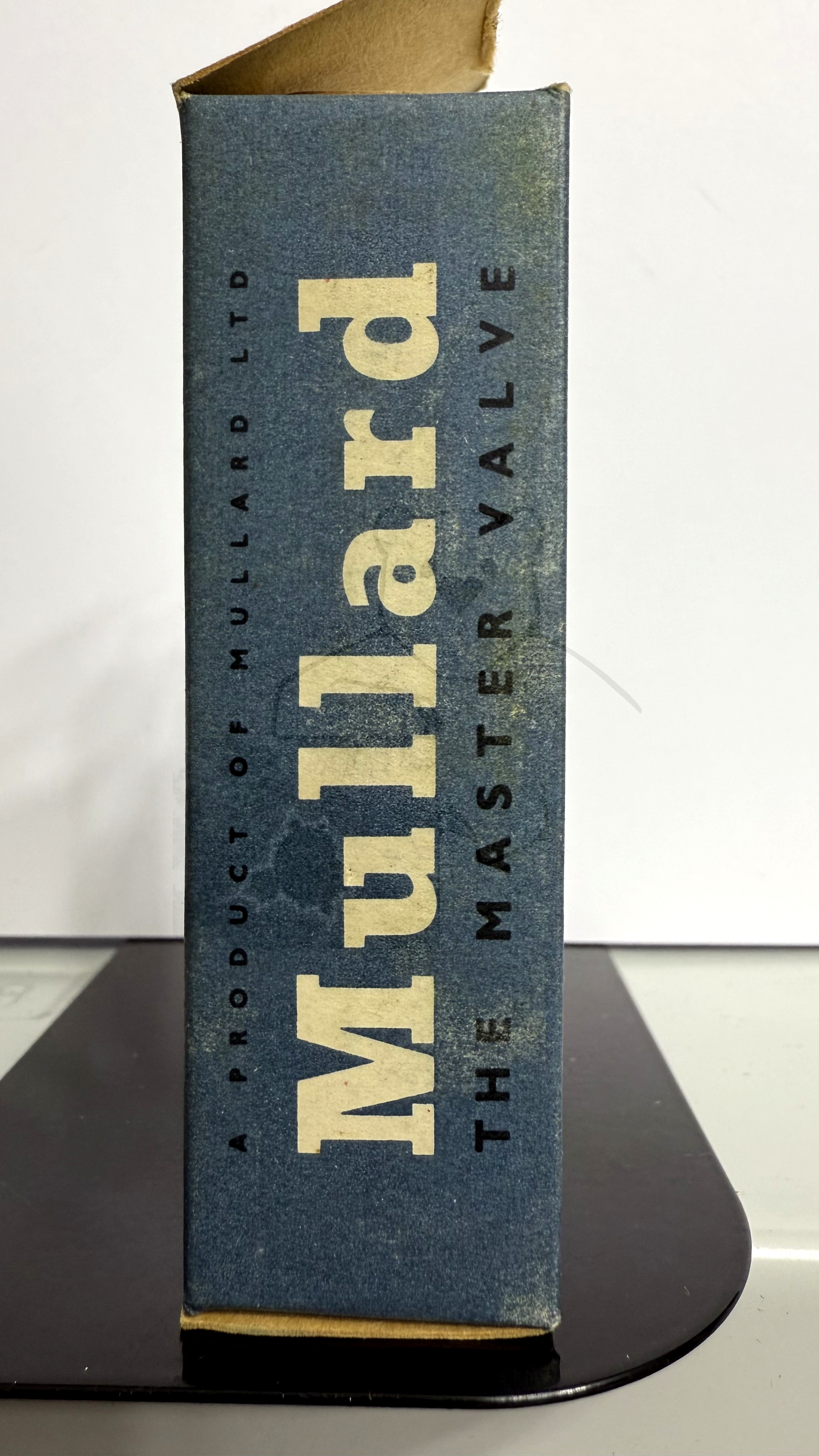

Röhre EBF80 #4287 Verpackung Bild 2
Röhre EBF80 #4287 Verpackung Bild 3

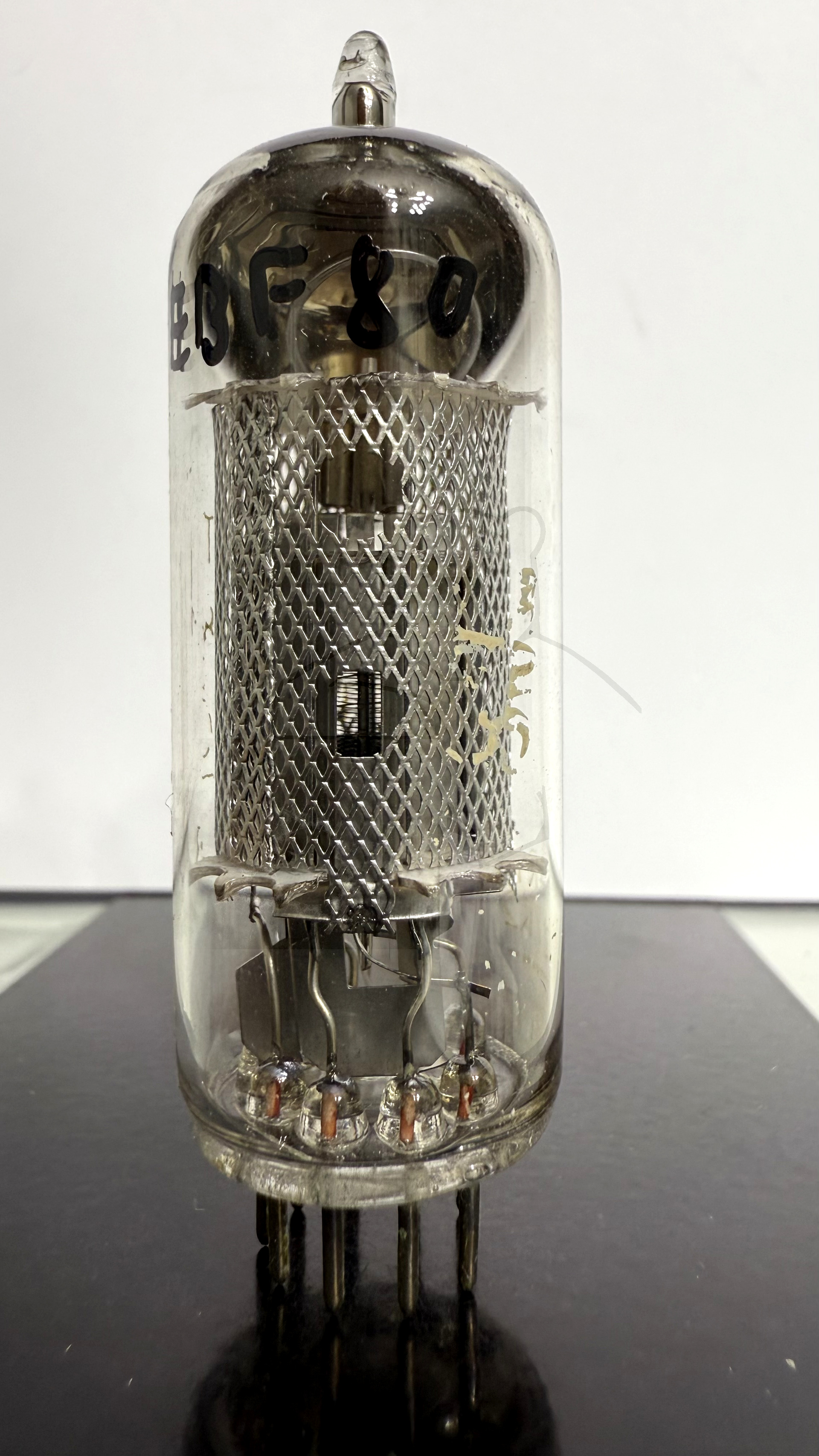

Röhre EBF80 #3555 Bild 1

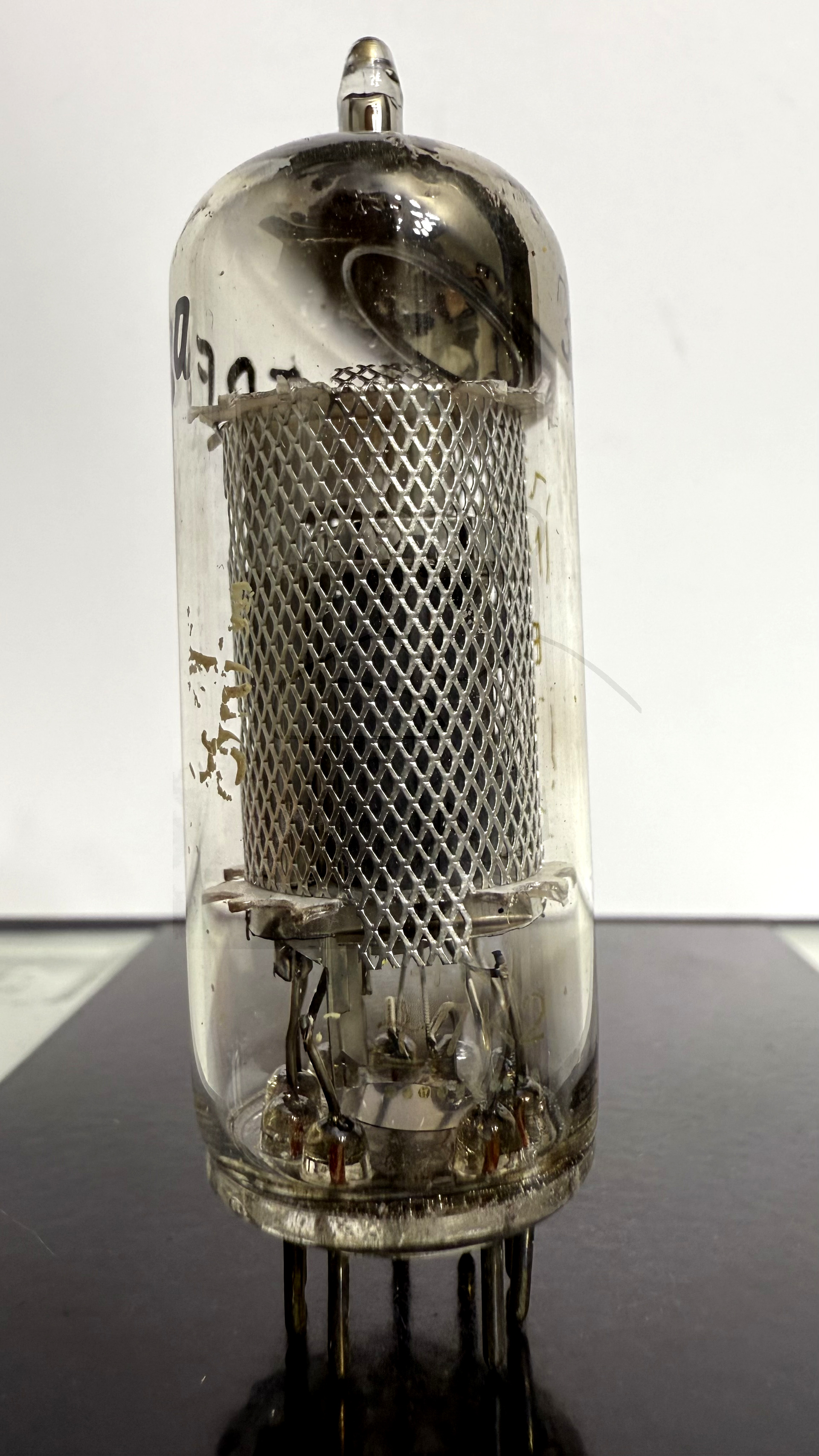

Röhre EBF80 #3555 Bild 2

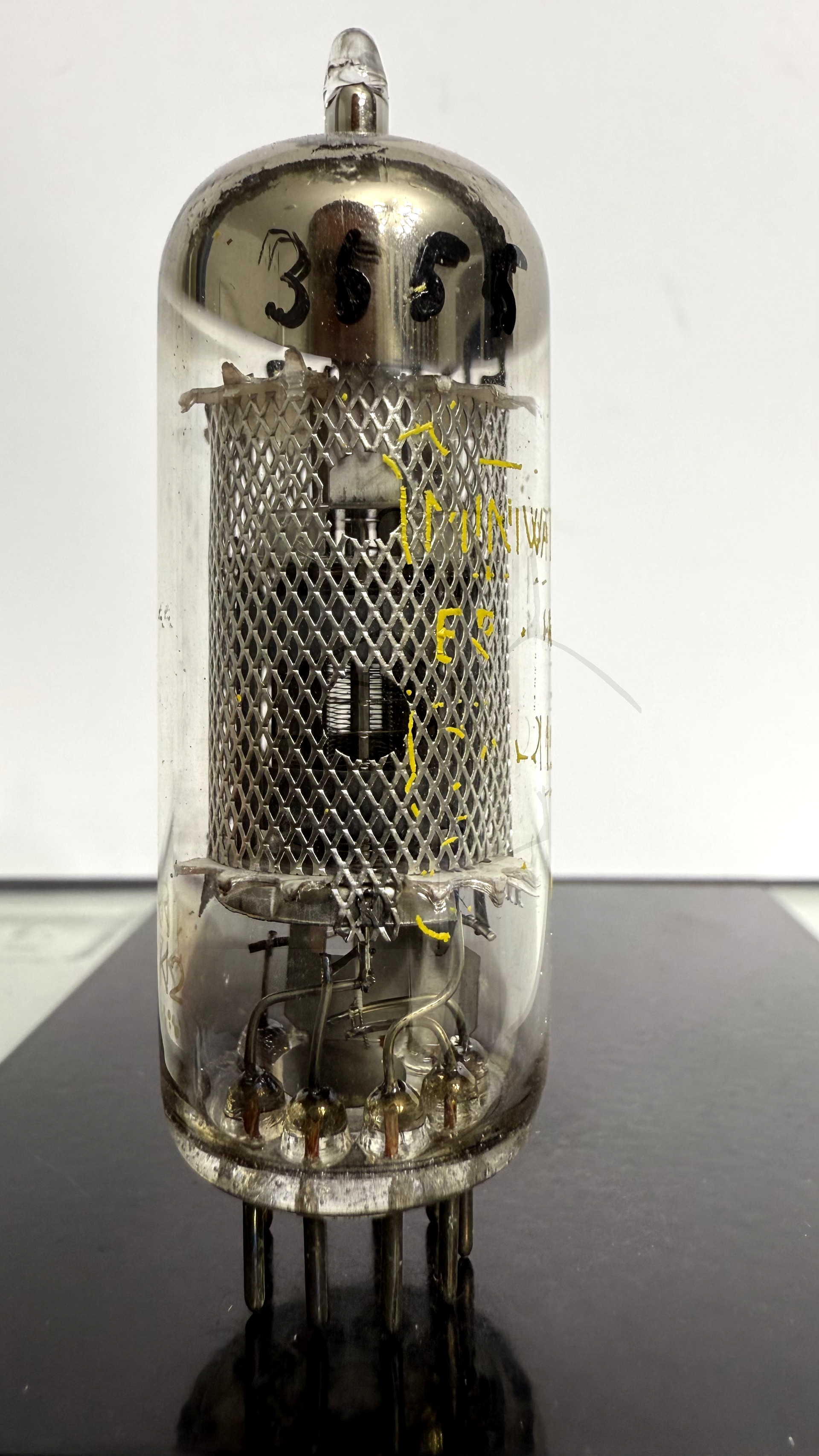

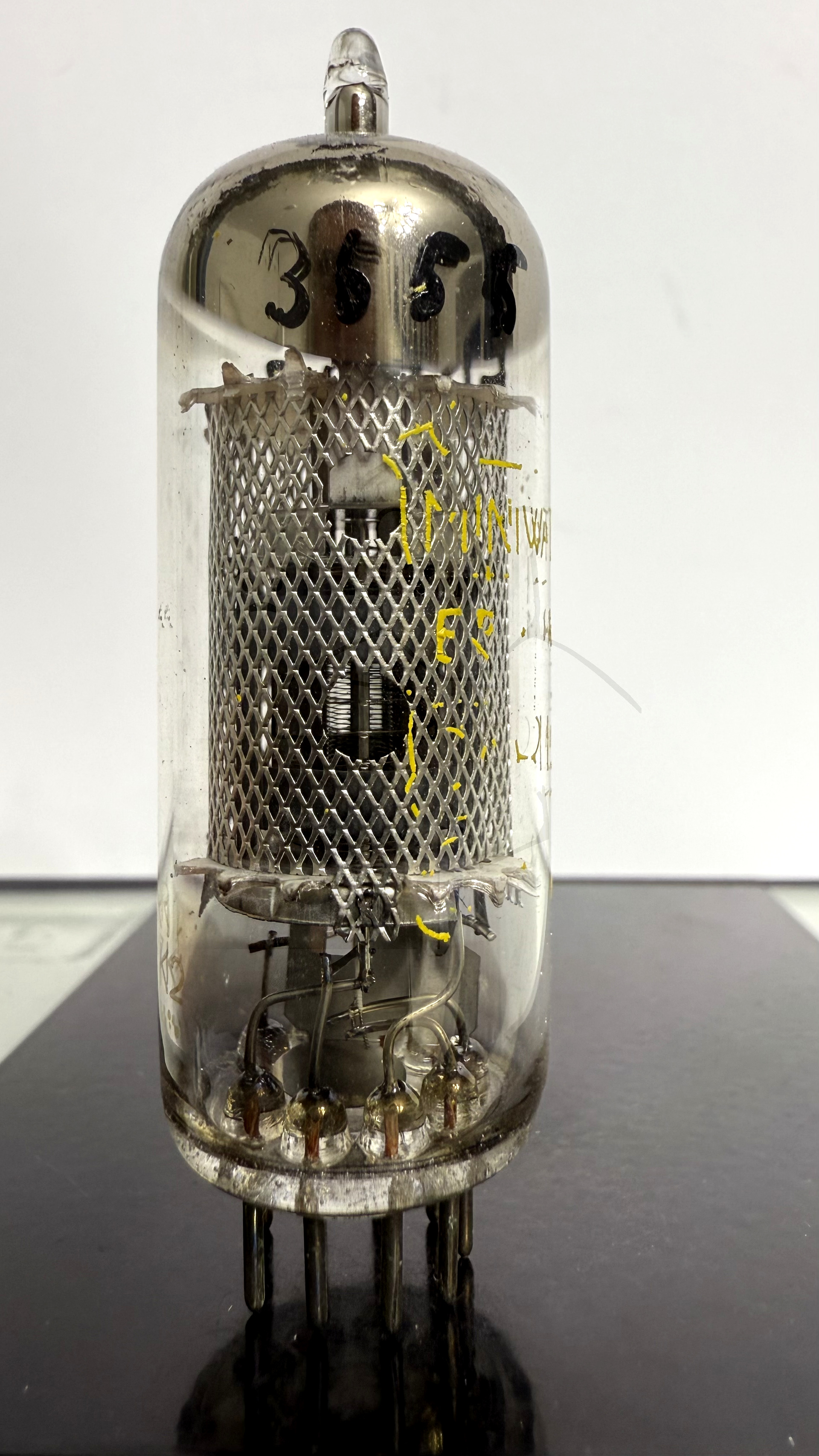

Röhre EBF80 #3555 Bild 3

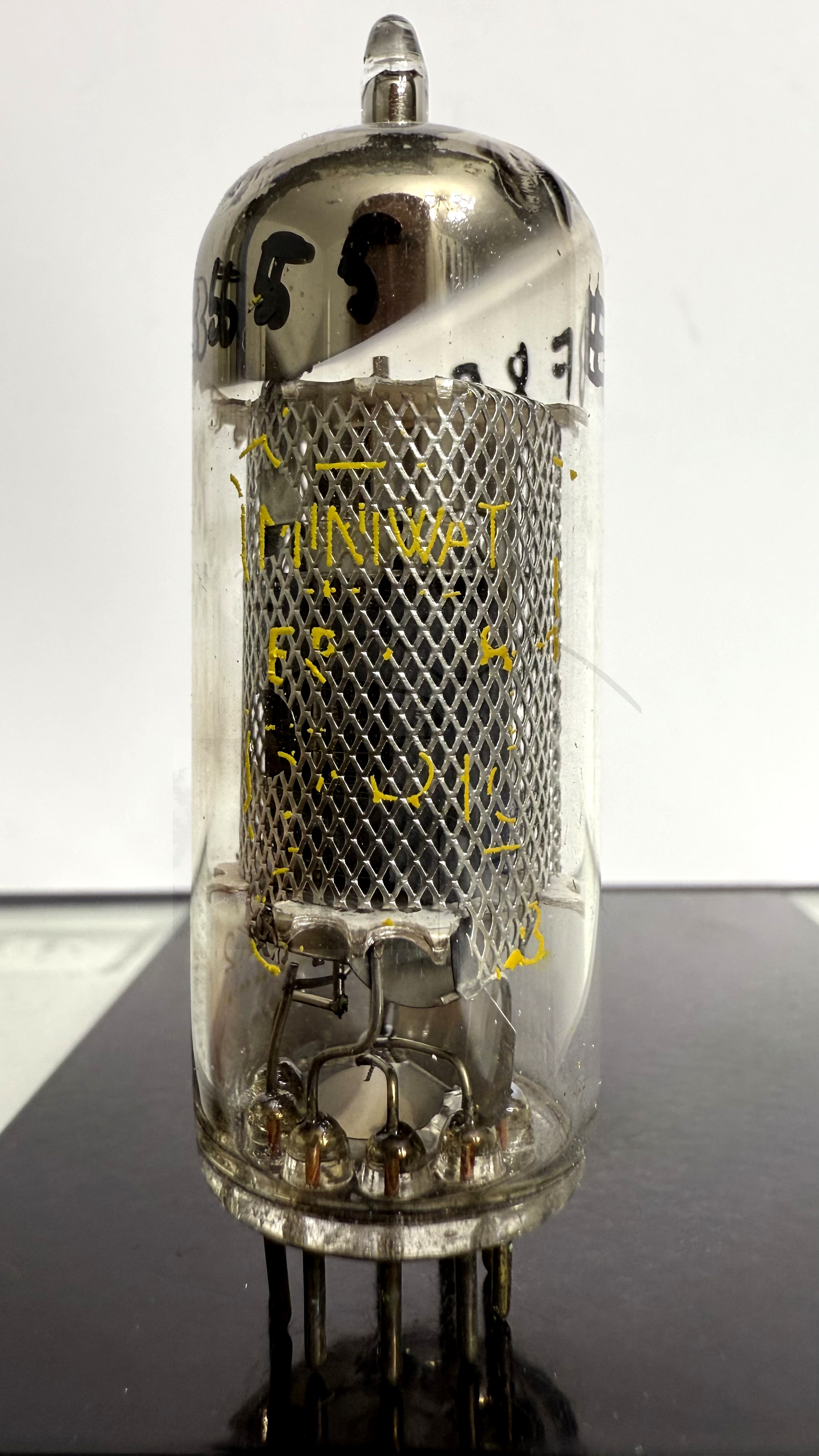

Röhre EBF80 #3555 Bild 4

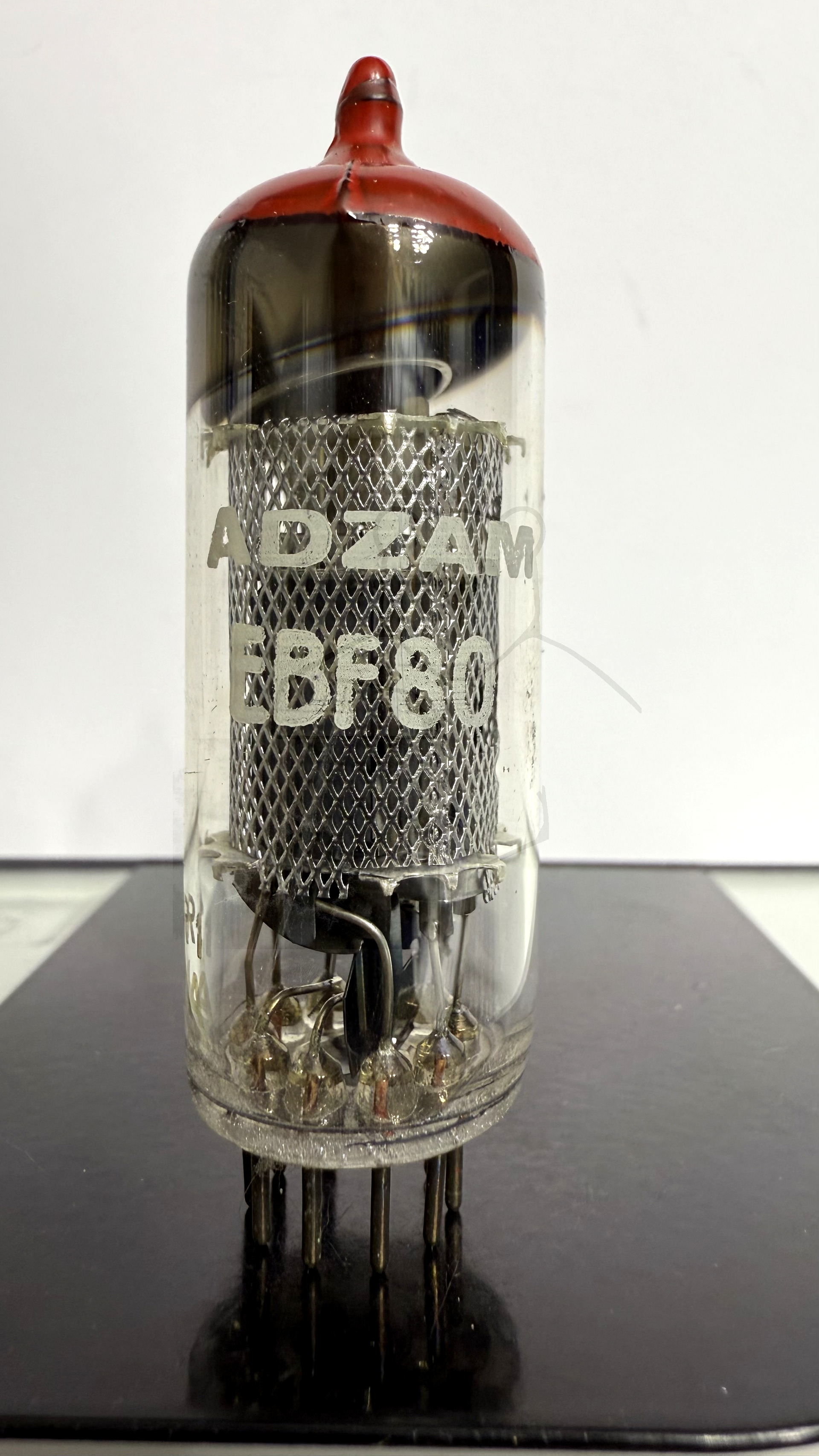

Röhre EBF80 #4332 Bild 1

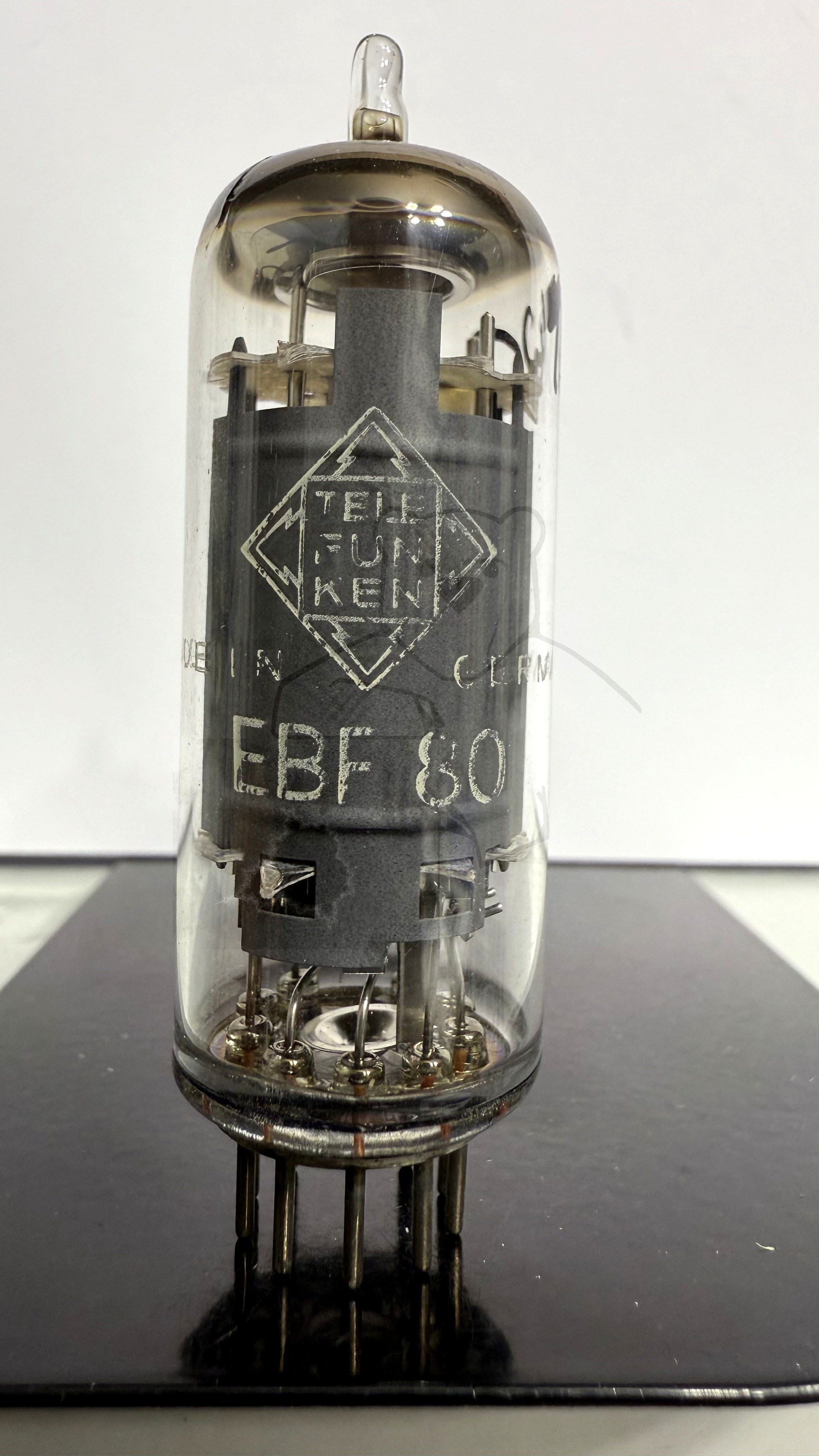

Röhre EBF80 #1420 Bild 1

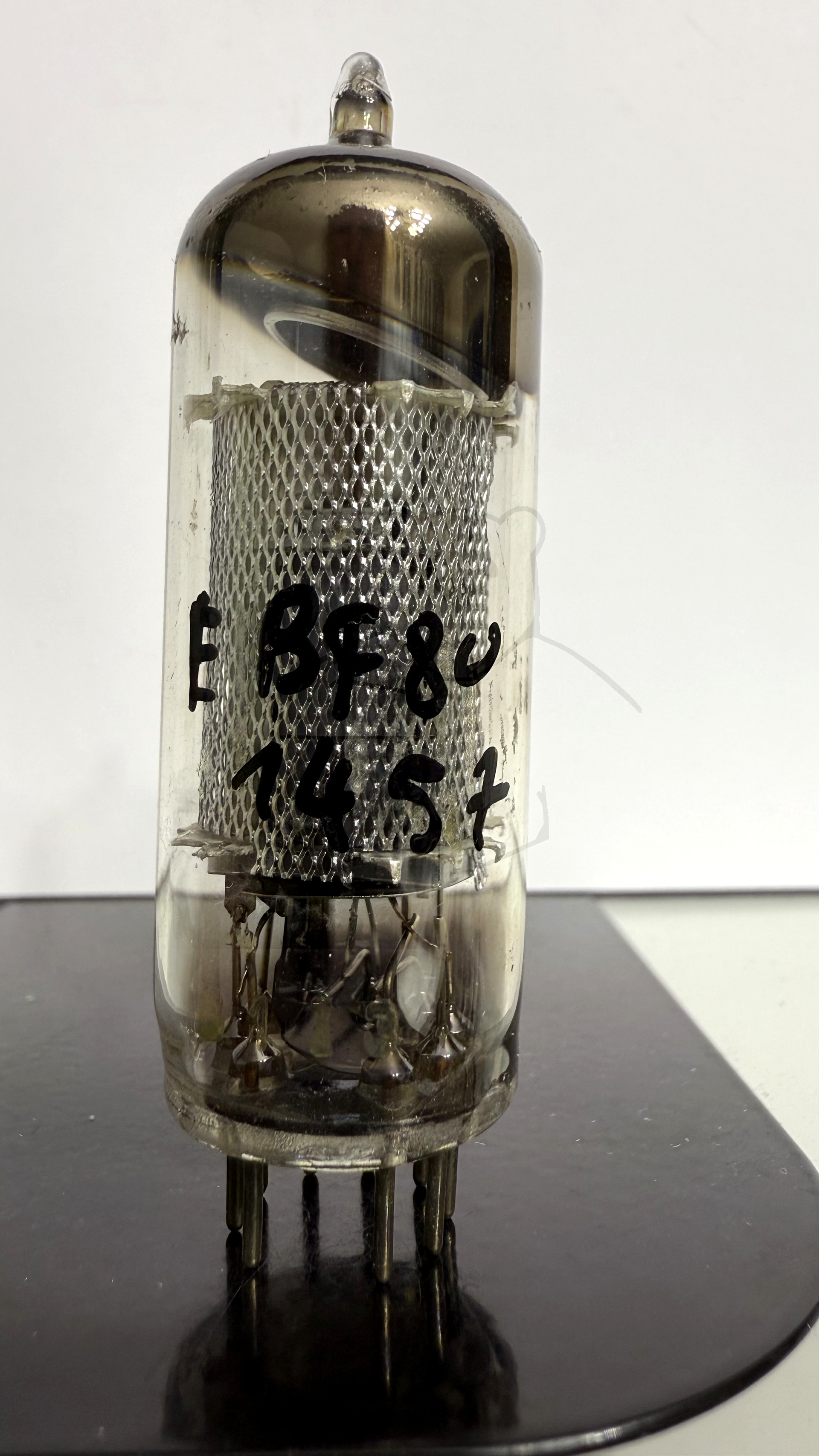

Röhre EBF80 #1457 Bild 1

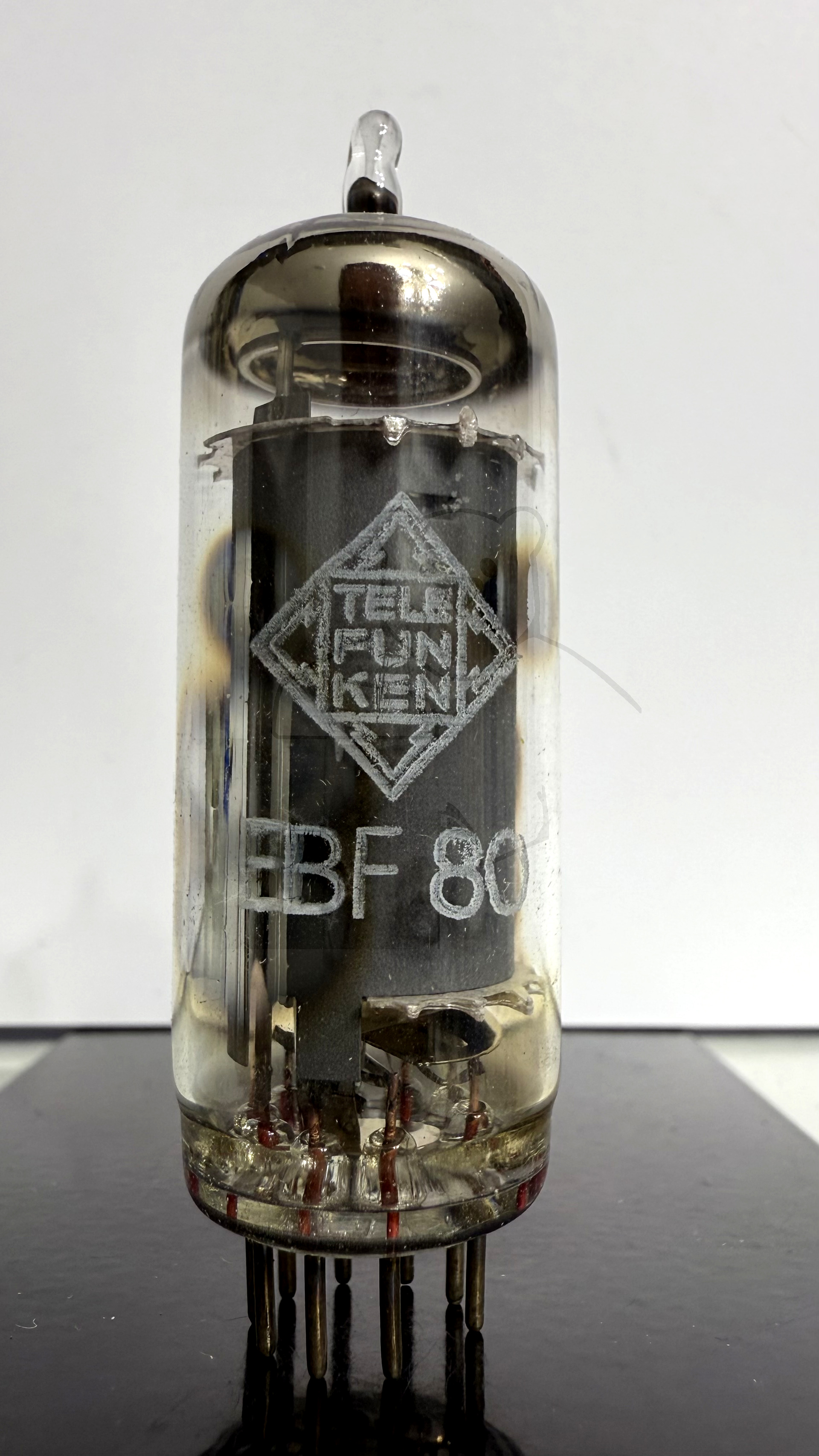

Röhre EBF80 #4962 Bild 1

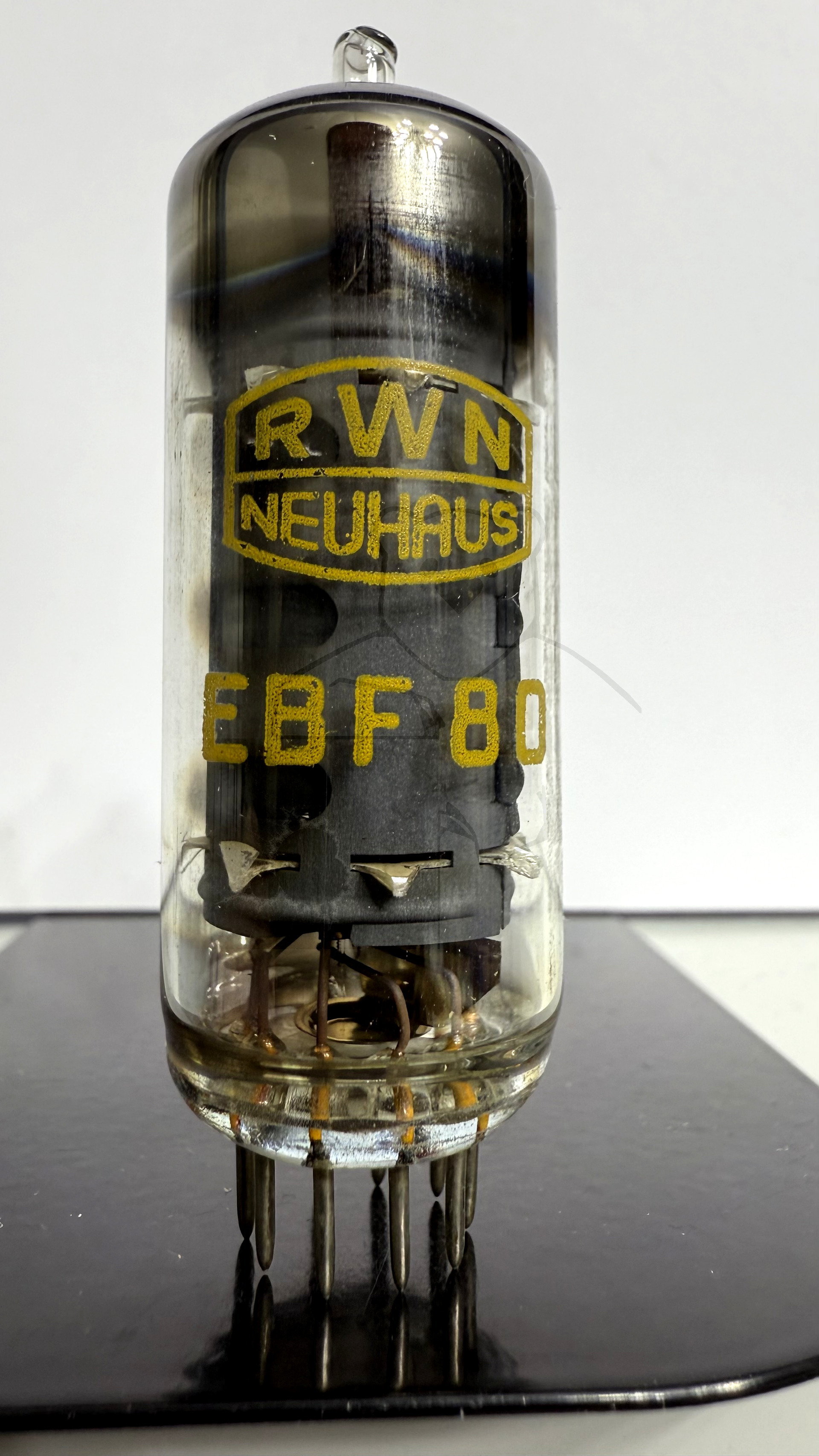

Röhre EBF80 #4987 Bild 1

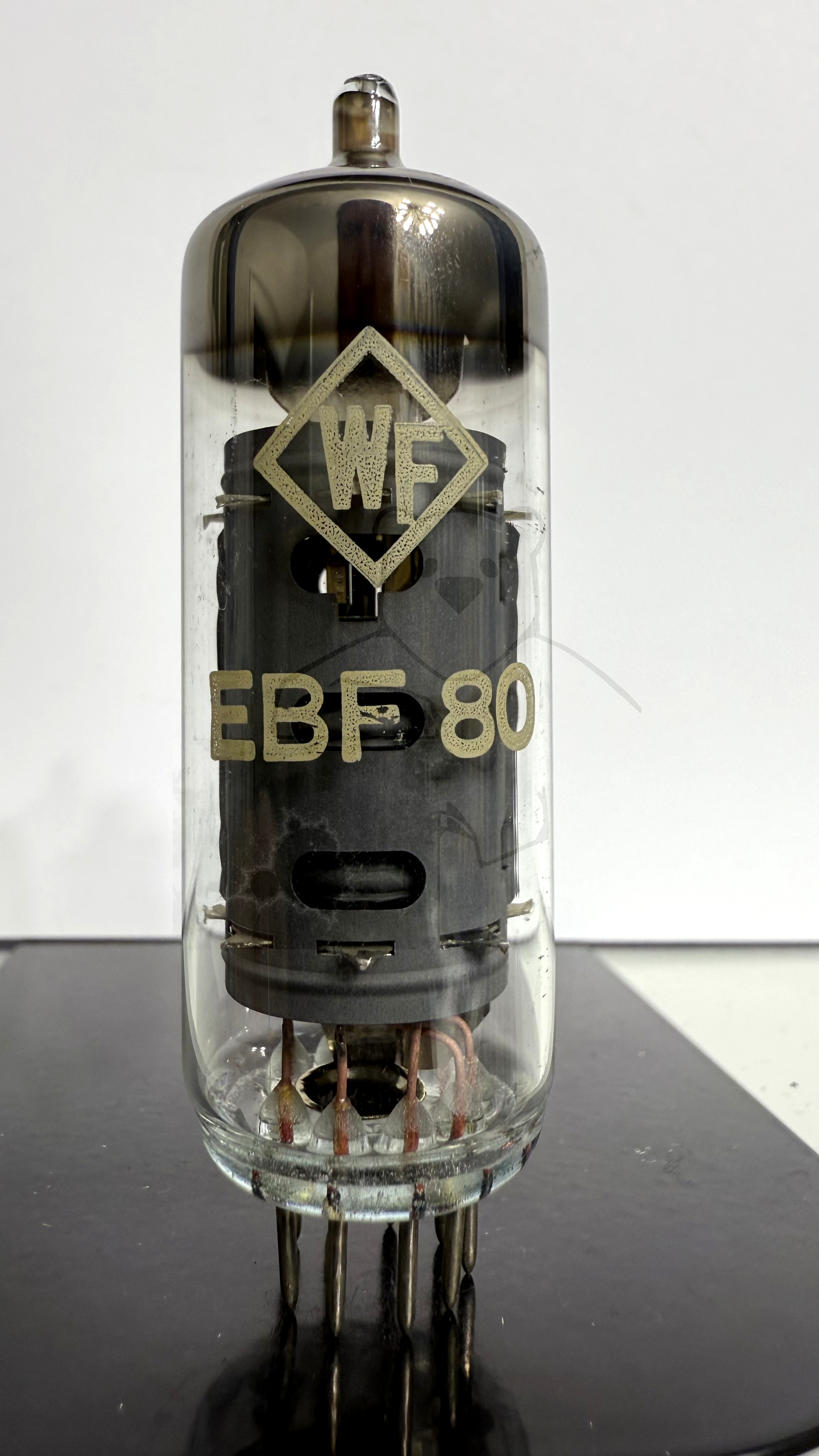

Röhre EBF80 #5602 Bild 1

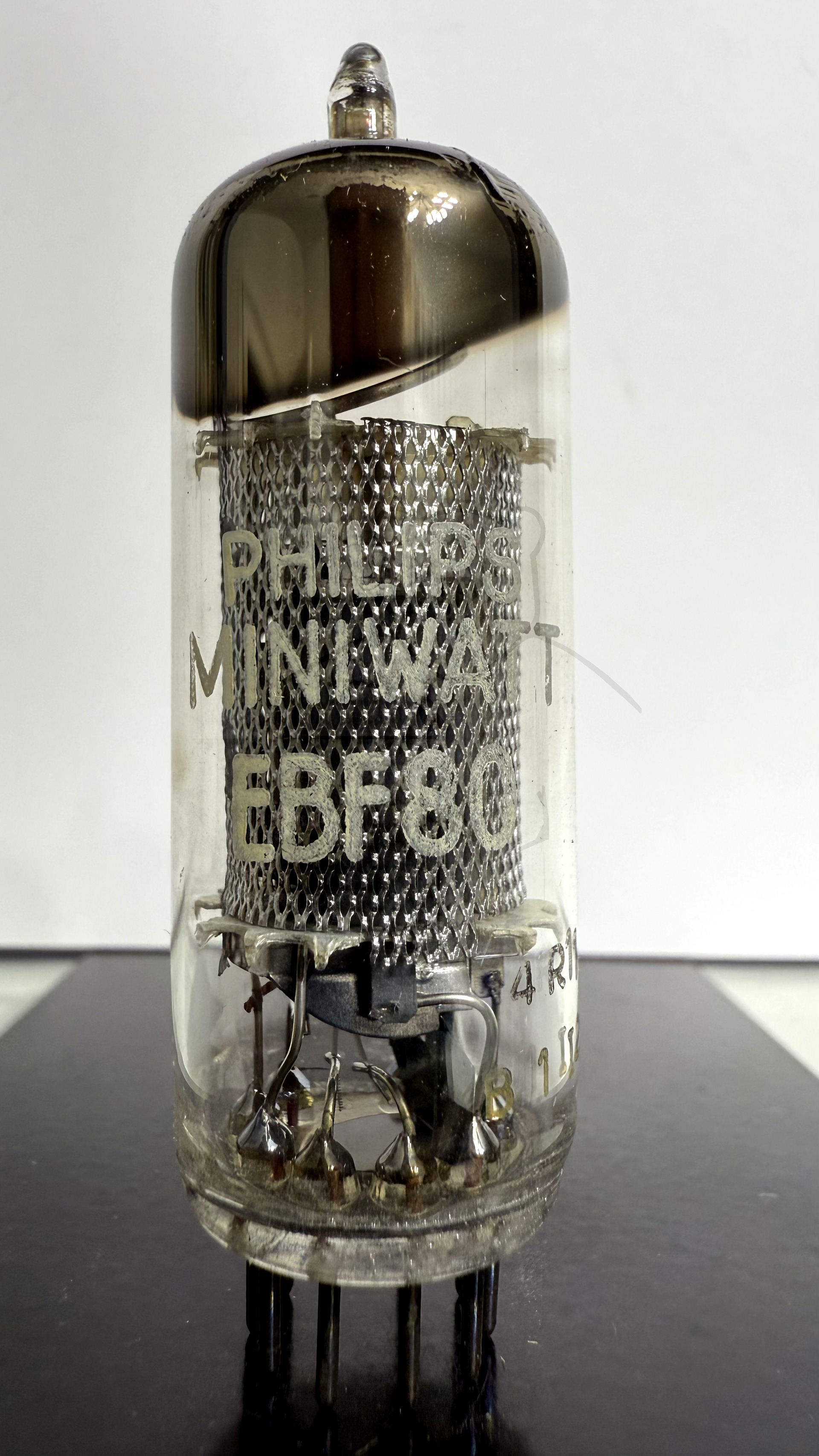

Röhre EBF80 #7122 Bild 1

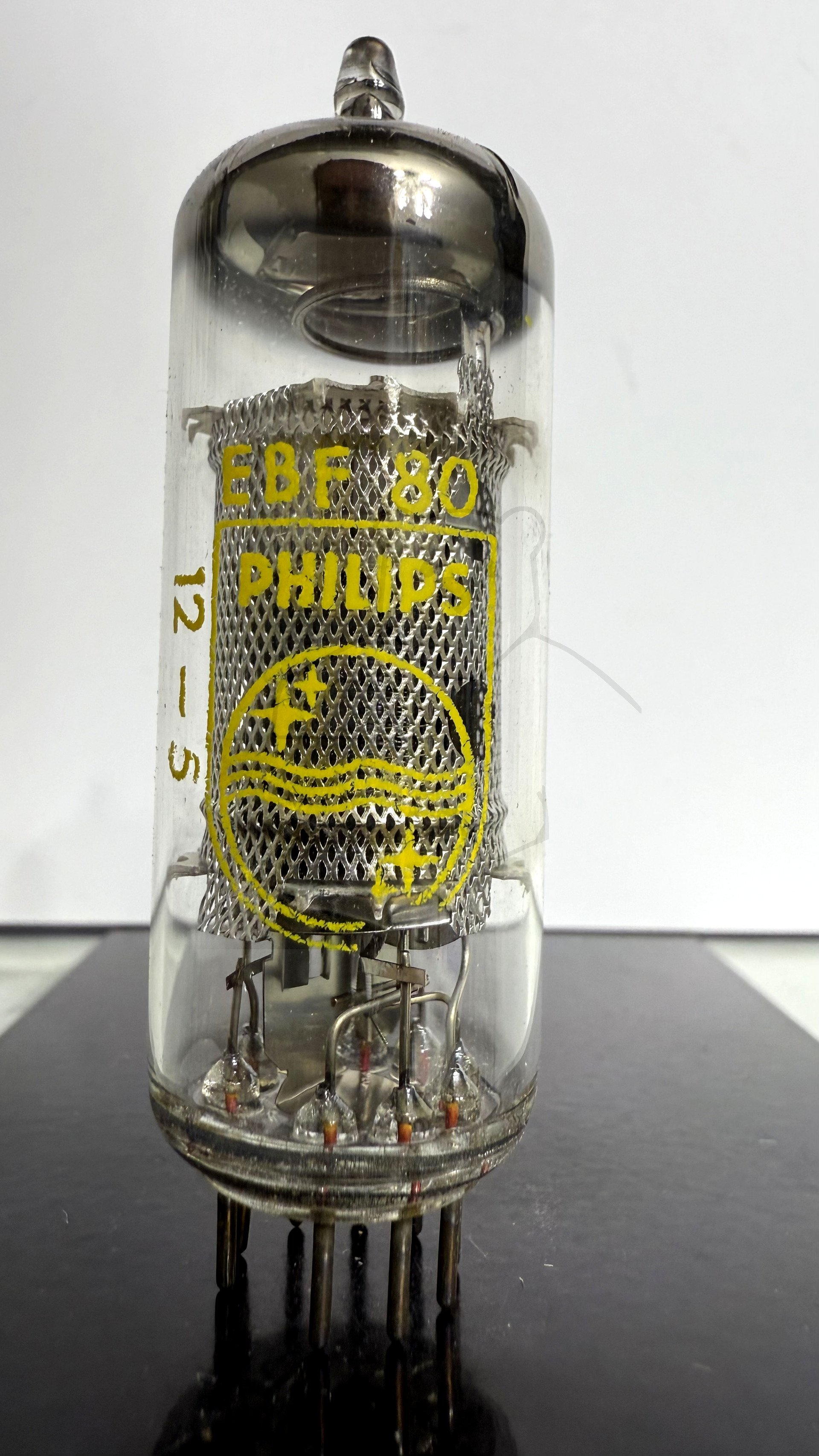

Röhre EBF80 #7124 Bild 1

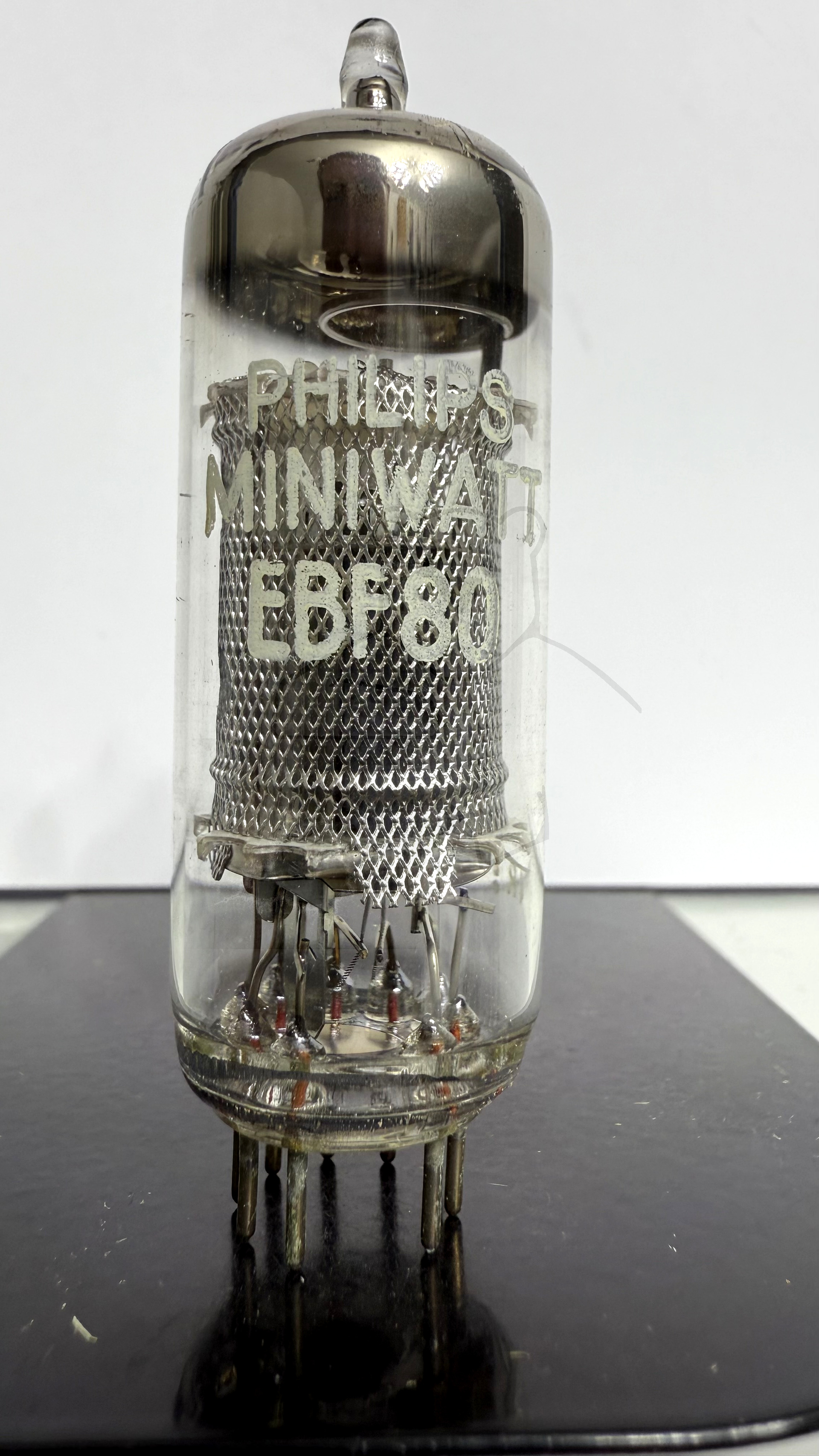

Röhre EBF80 #7213 Bild 1

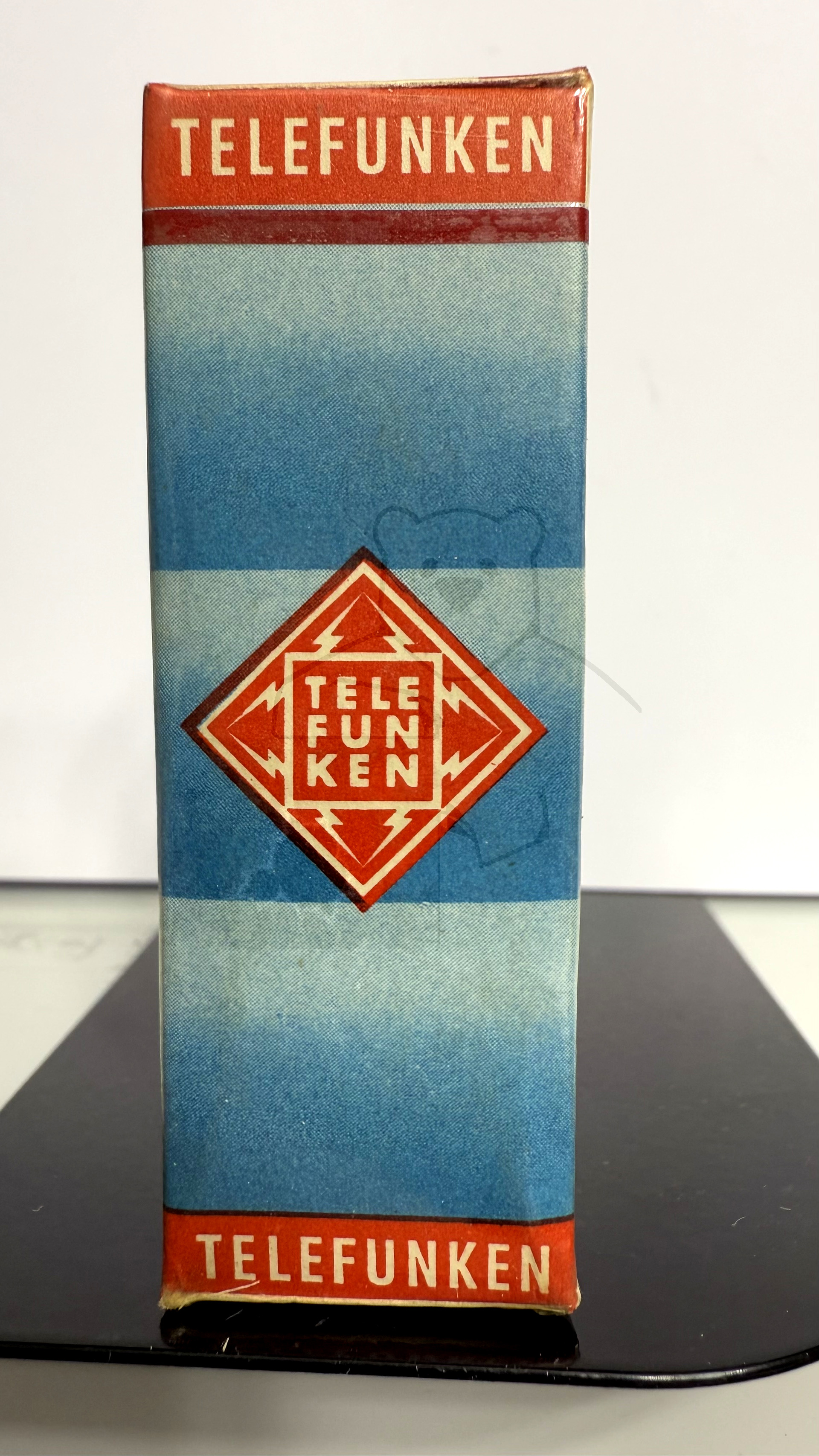

Röhre EBF80 #6714 Verpackung Bild 1

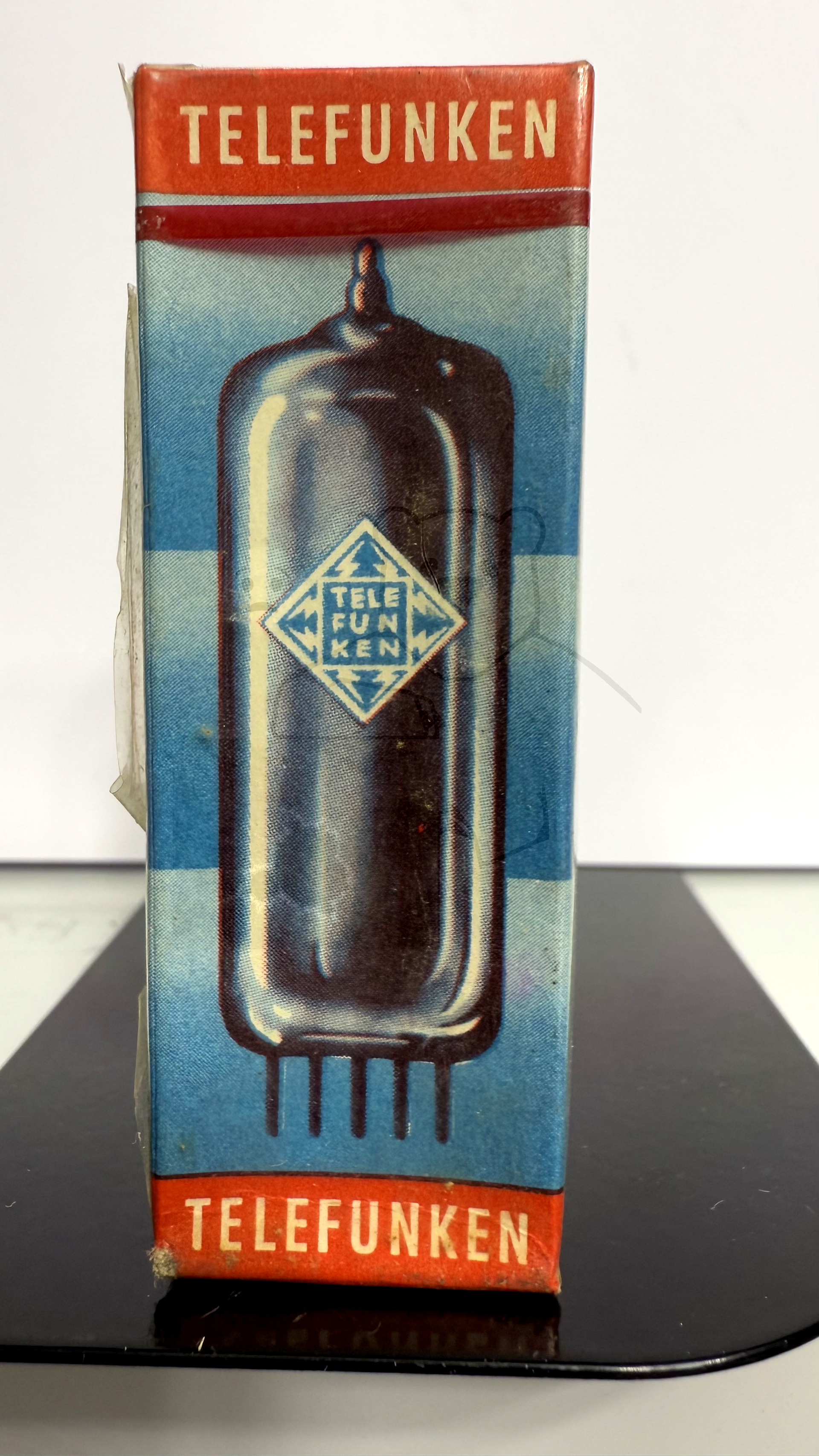

Röhre EBF80 #6714 Verpackung Bild 2
Röhre EBF80 #6714 Verpackung Bild 3
Röhre EBF80 #6714 Verpackung Bild 4

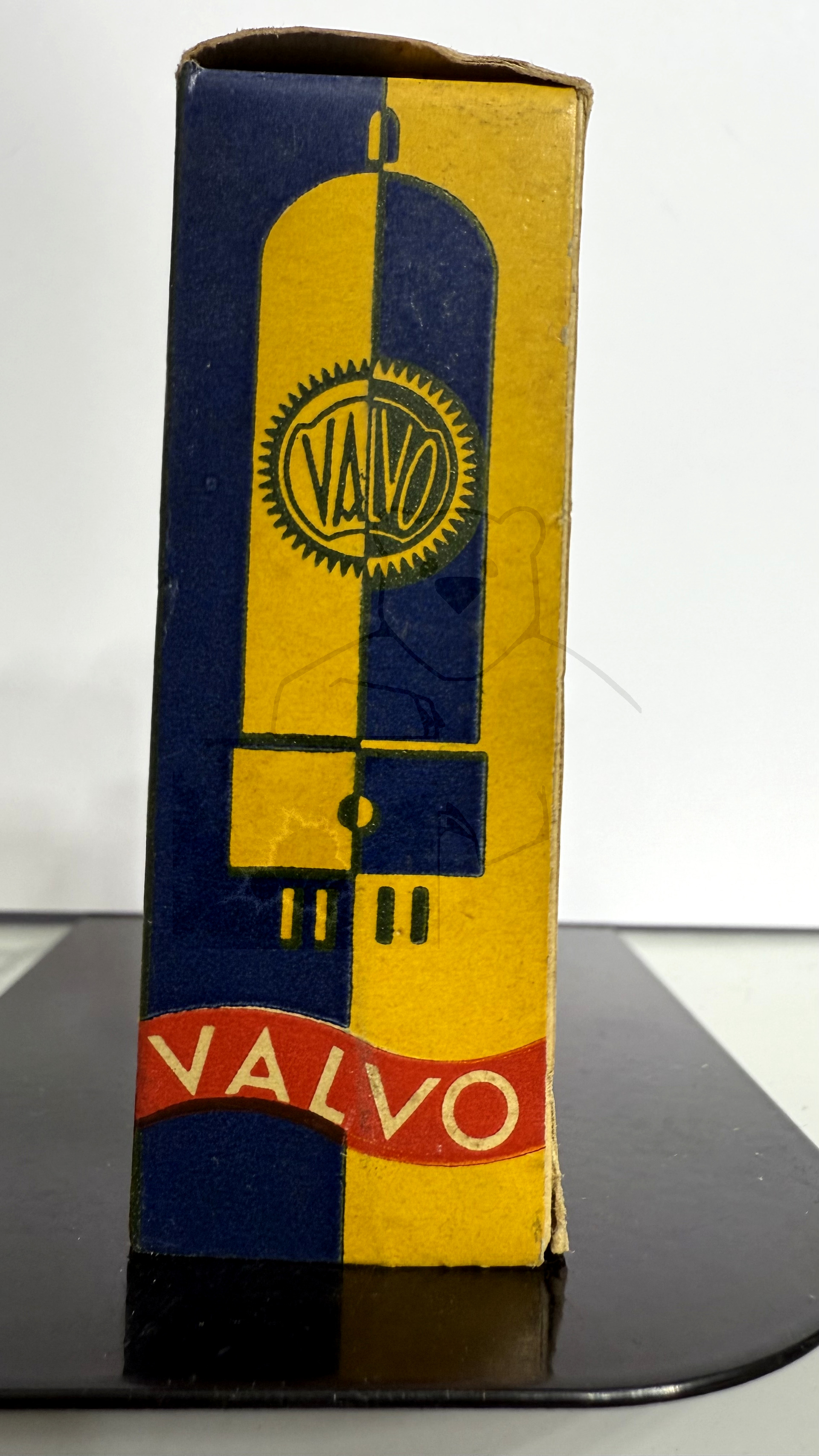

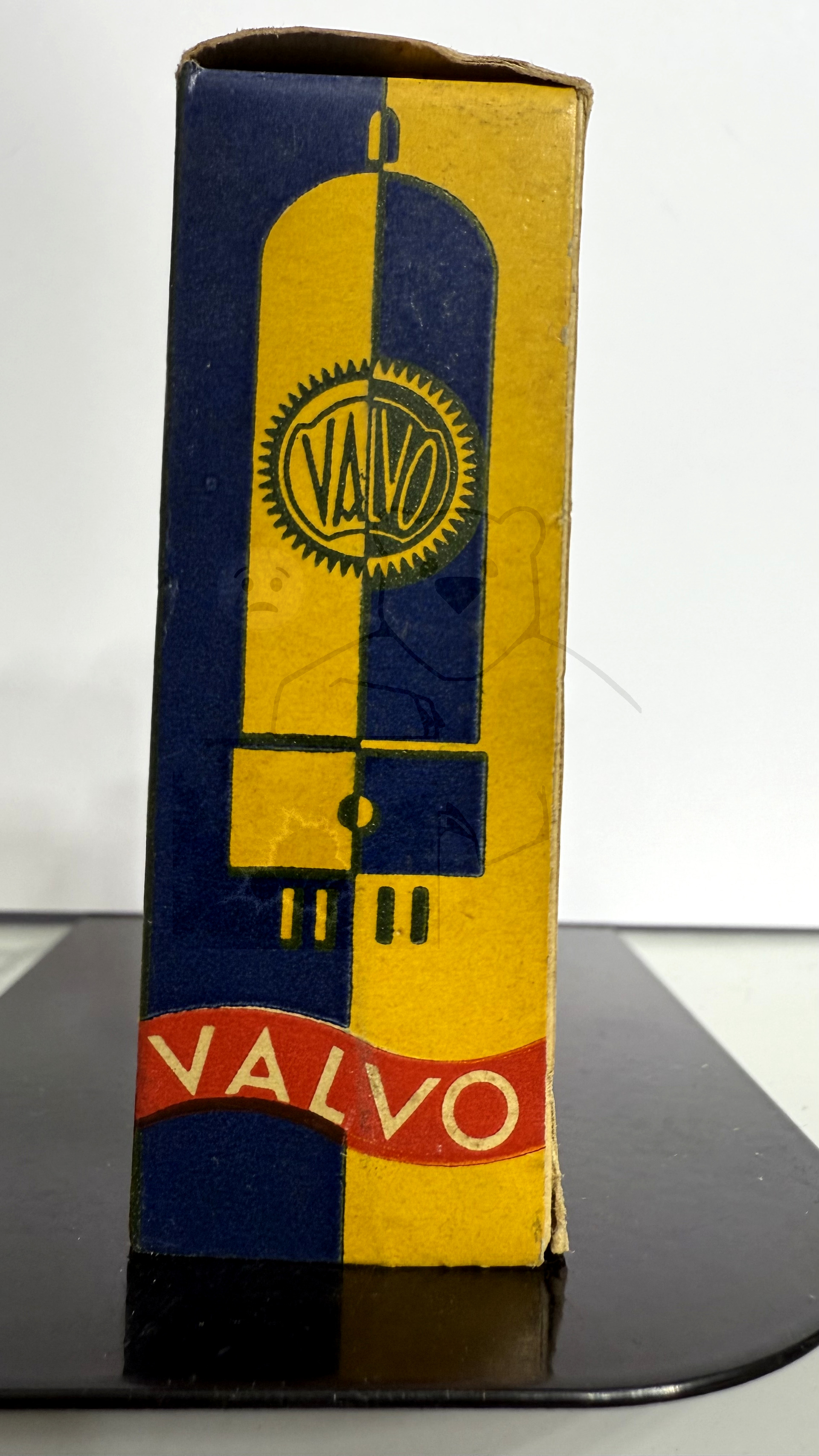

Röhre EBF80 #7081 Verpackung Bild 1
Röhre EBF80 #7081 Verpackung Bild 2

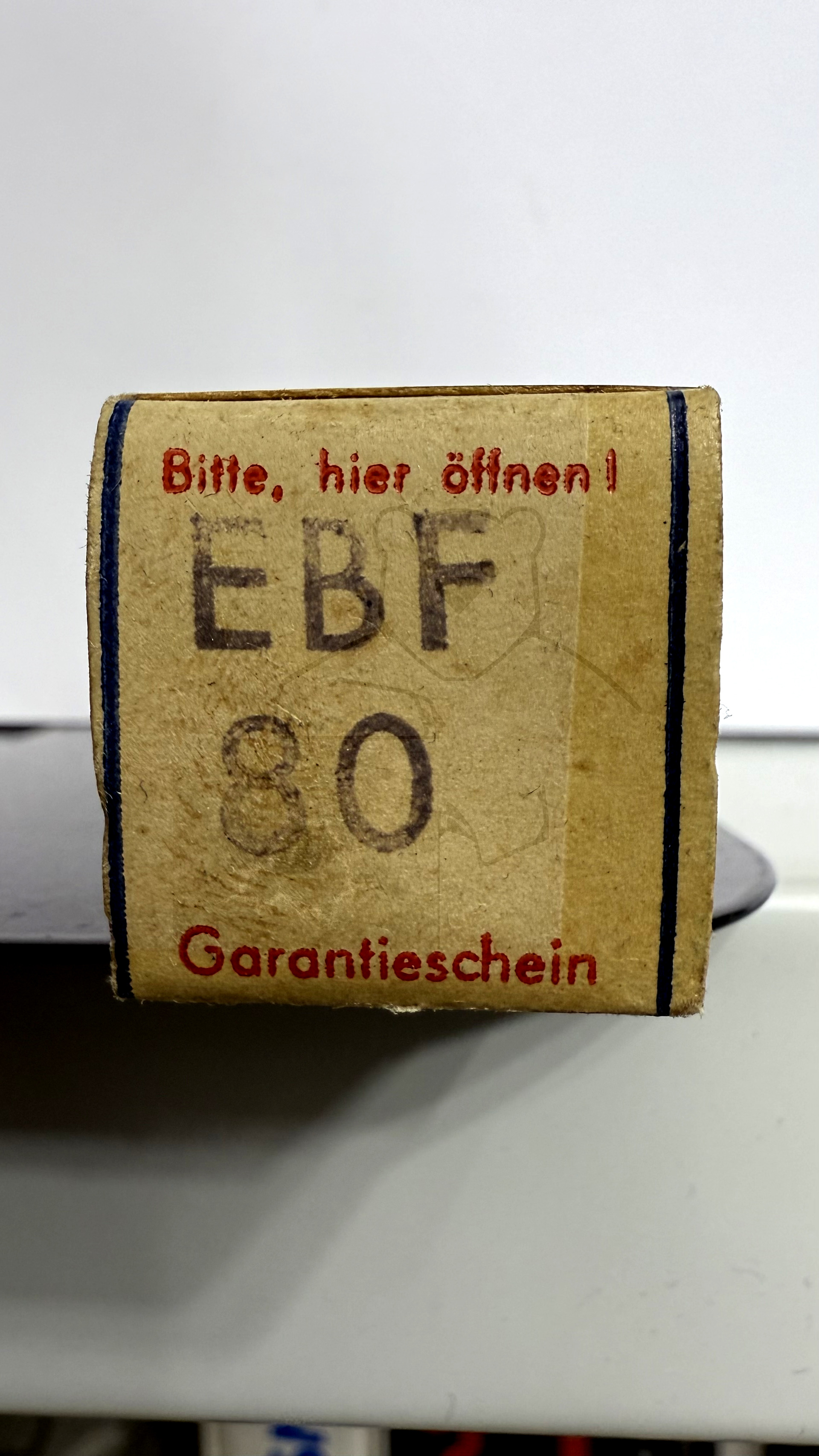

Röhre EBF80 #7081 Verpackung Bild 3
Röhre EBF80 #7081 Verpackung Bild 4

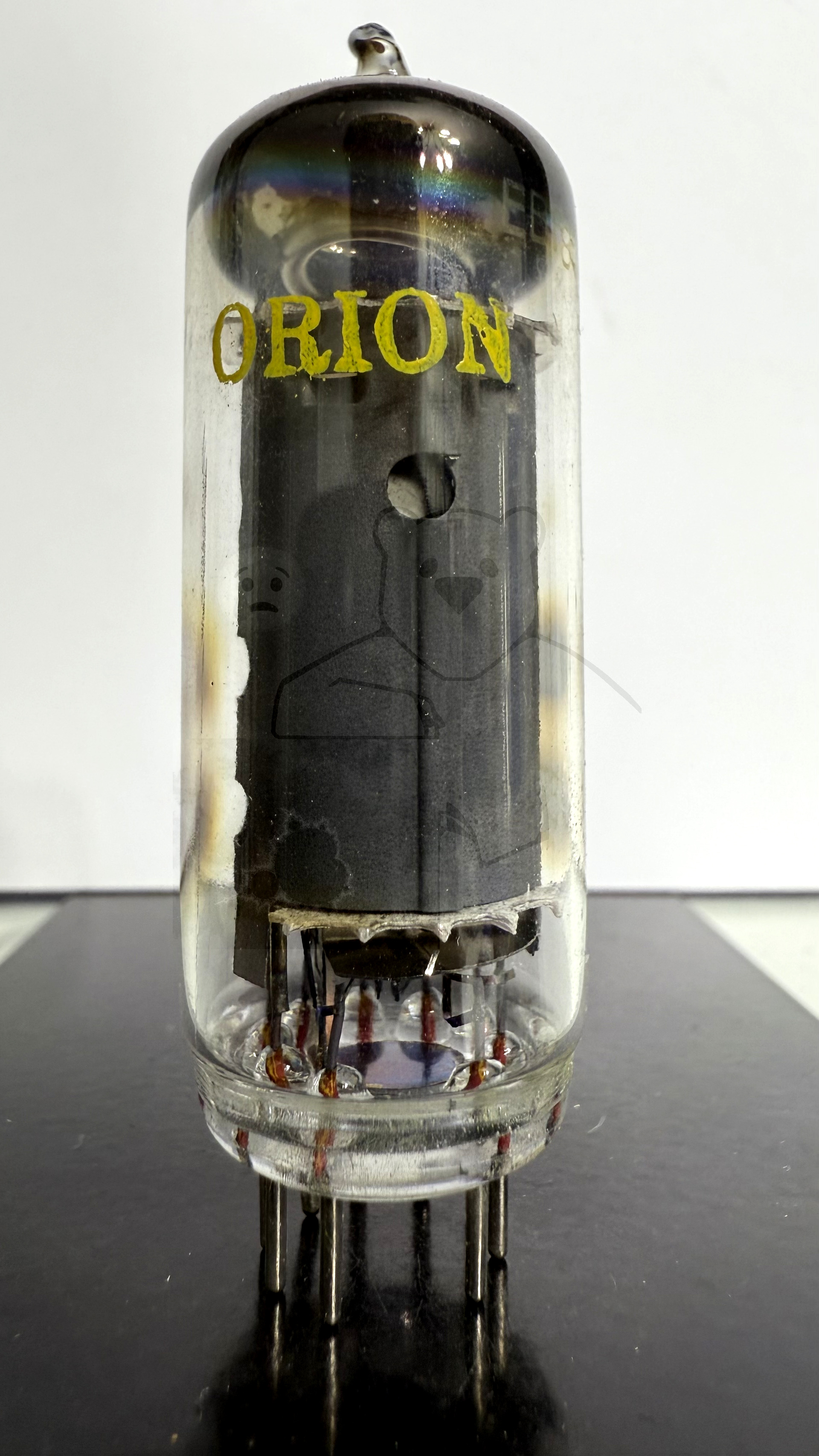

Röhre EBF80 #7084 Bild 1

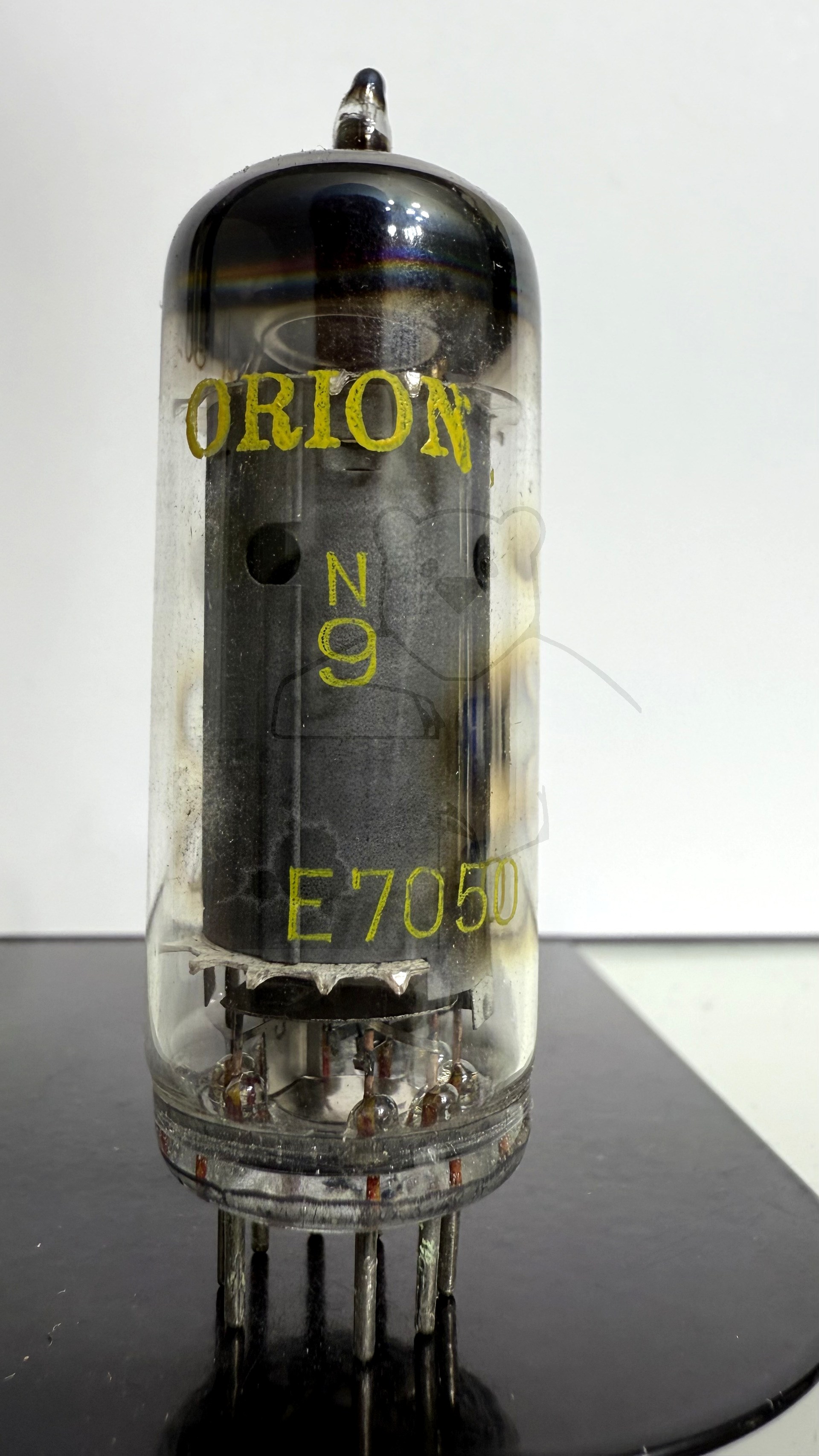

Röhre EBF80 #7085 Bild 1

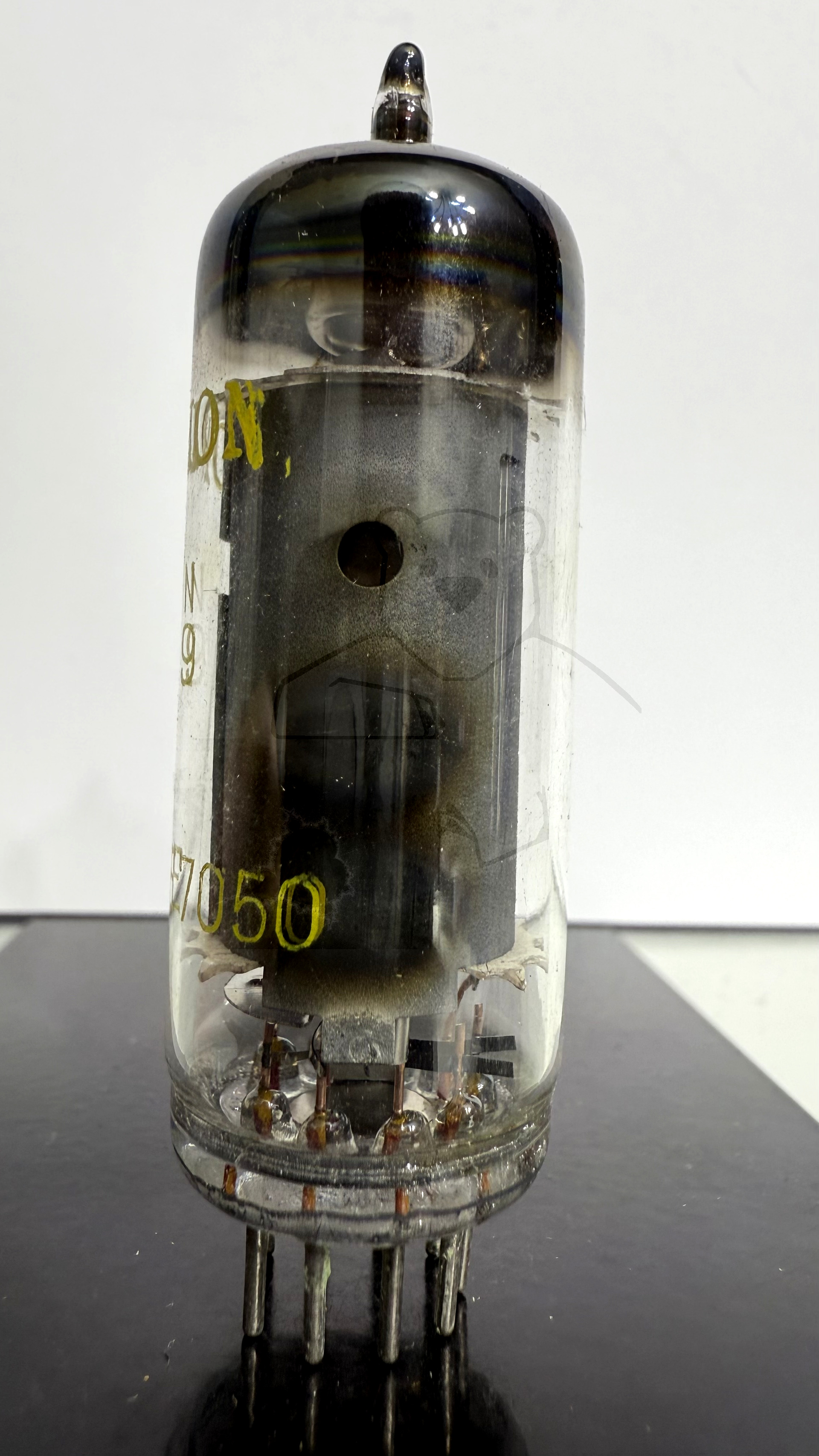

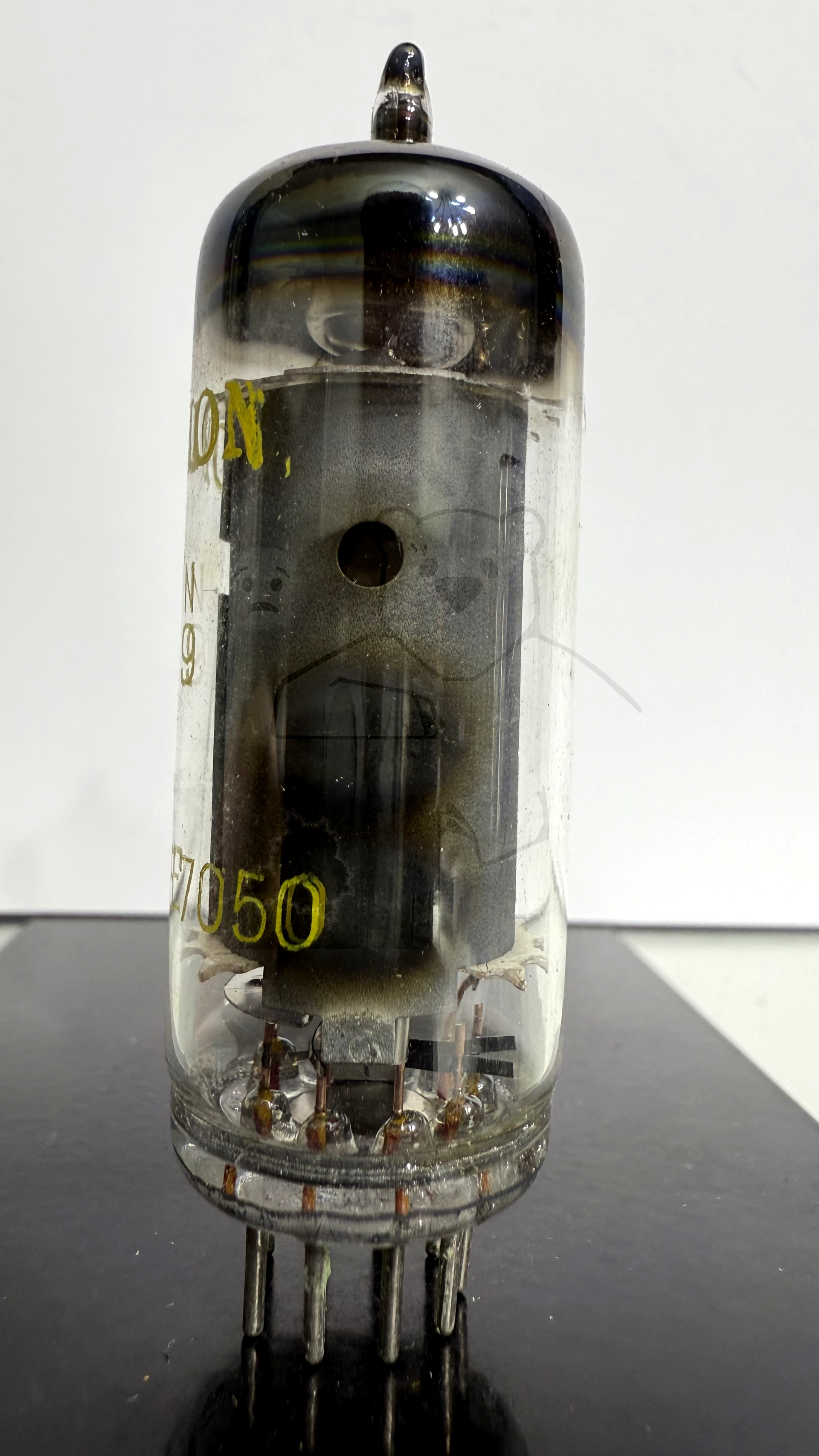

Röhre EBF80 #7085 Bild 2

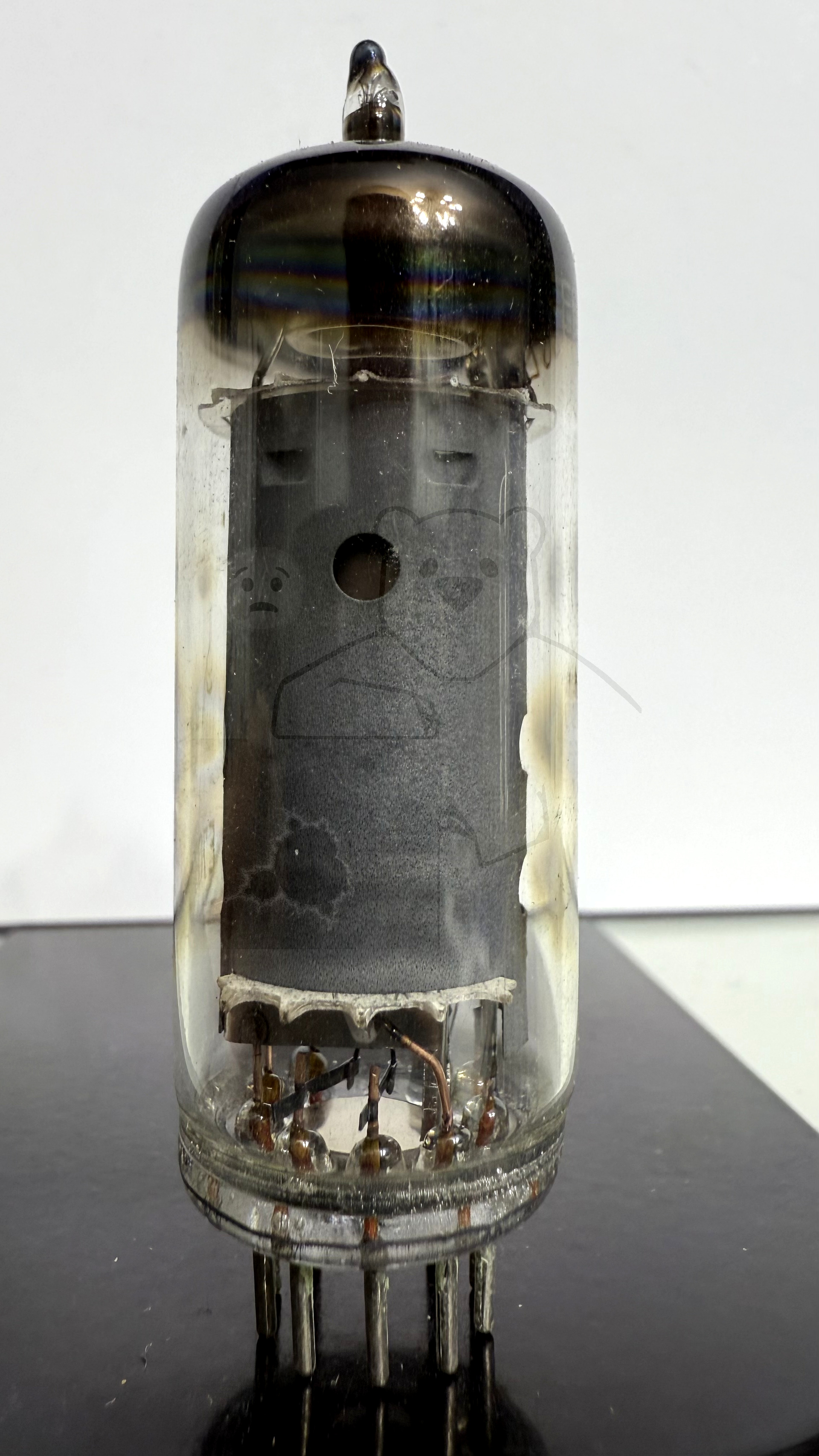

Röhre EBF80 #7085 Bild 3
Röhre EBF80 #7085 Verpackung Bild 1

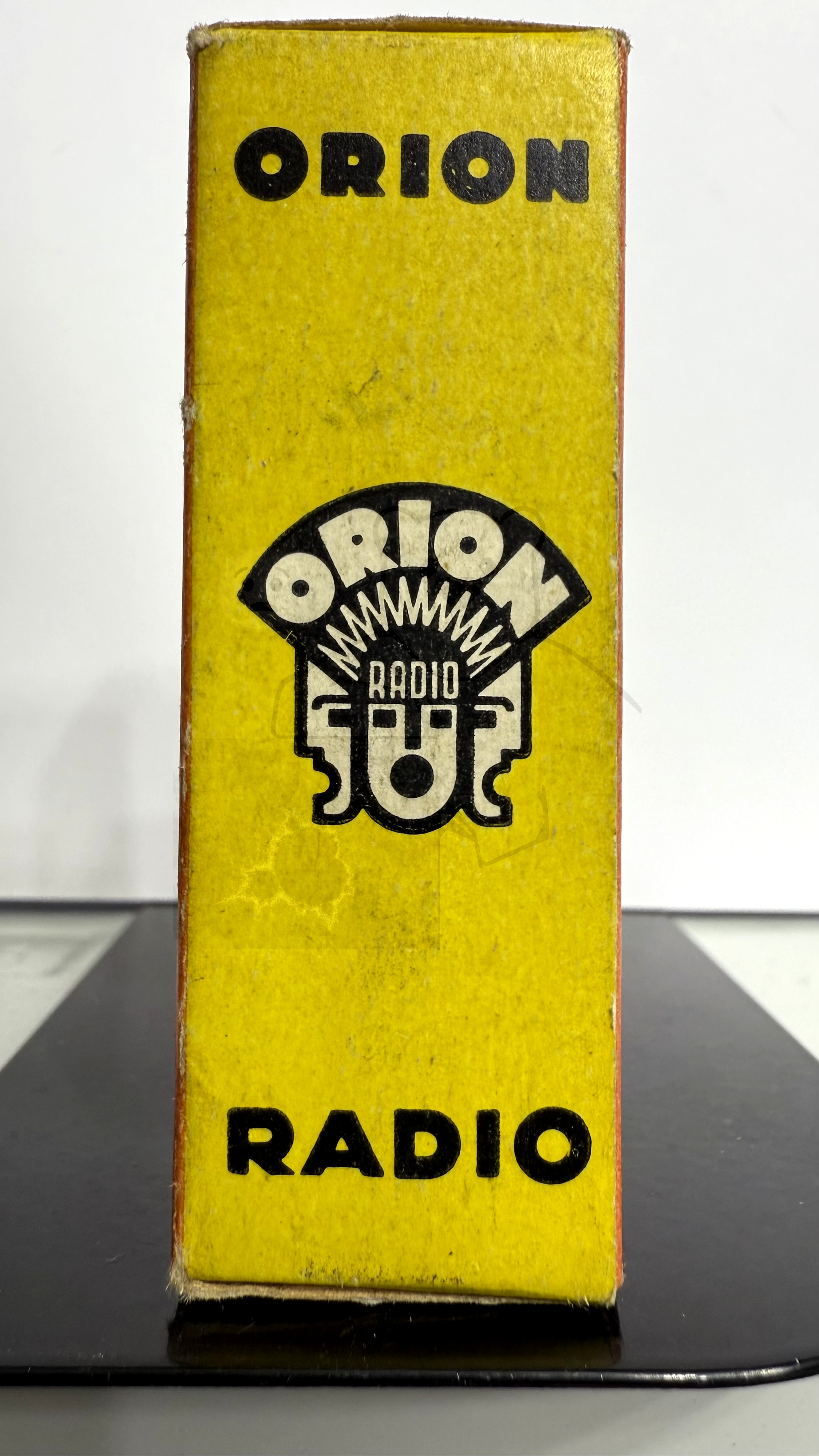

Röhre EBF80 #7085 Verpackung Bild 2
Röhre EBF80 #7085 Verpackung Bild 3

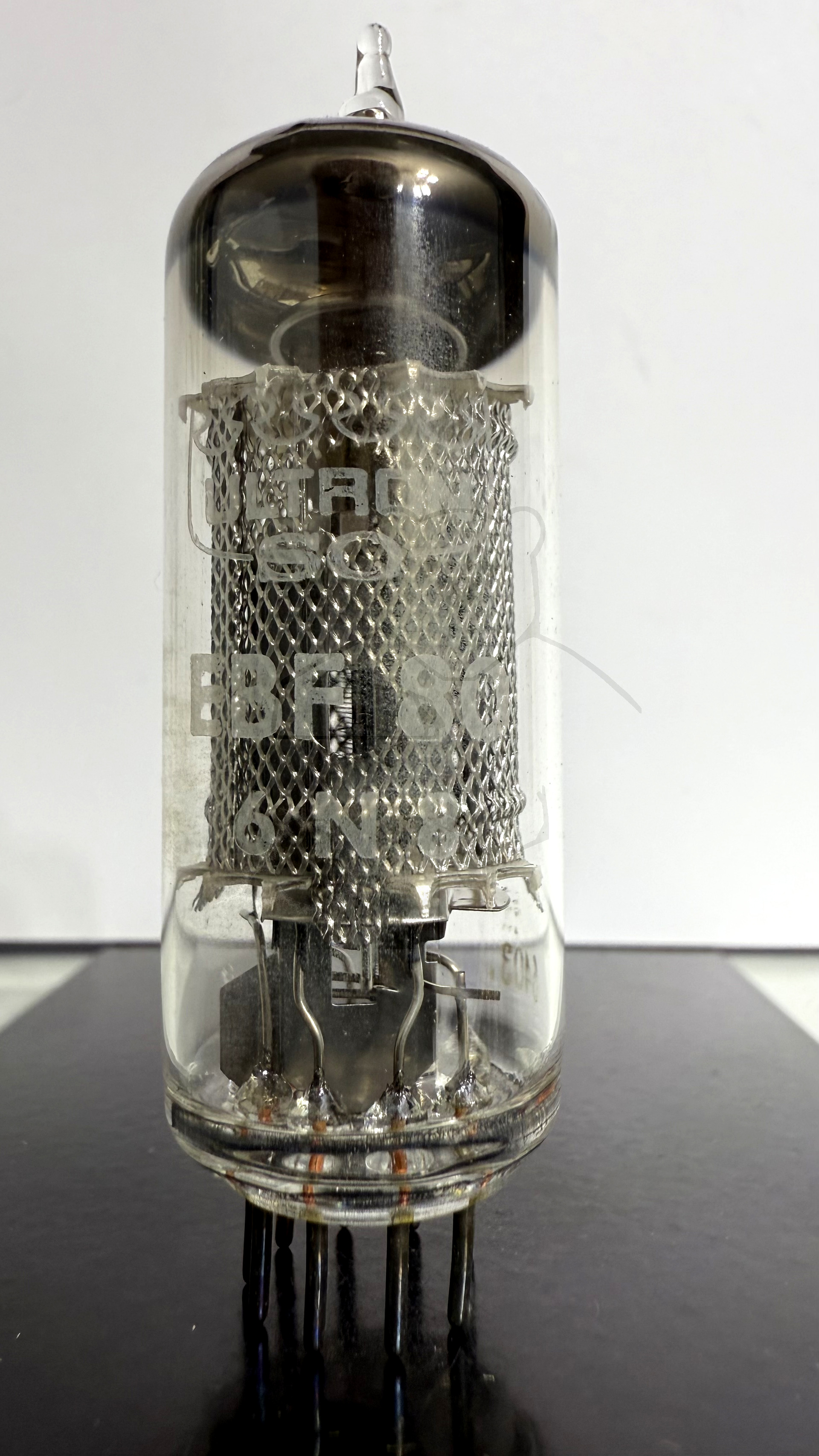

Röhre EBF80 #7083 Bild 1

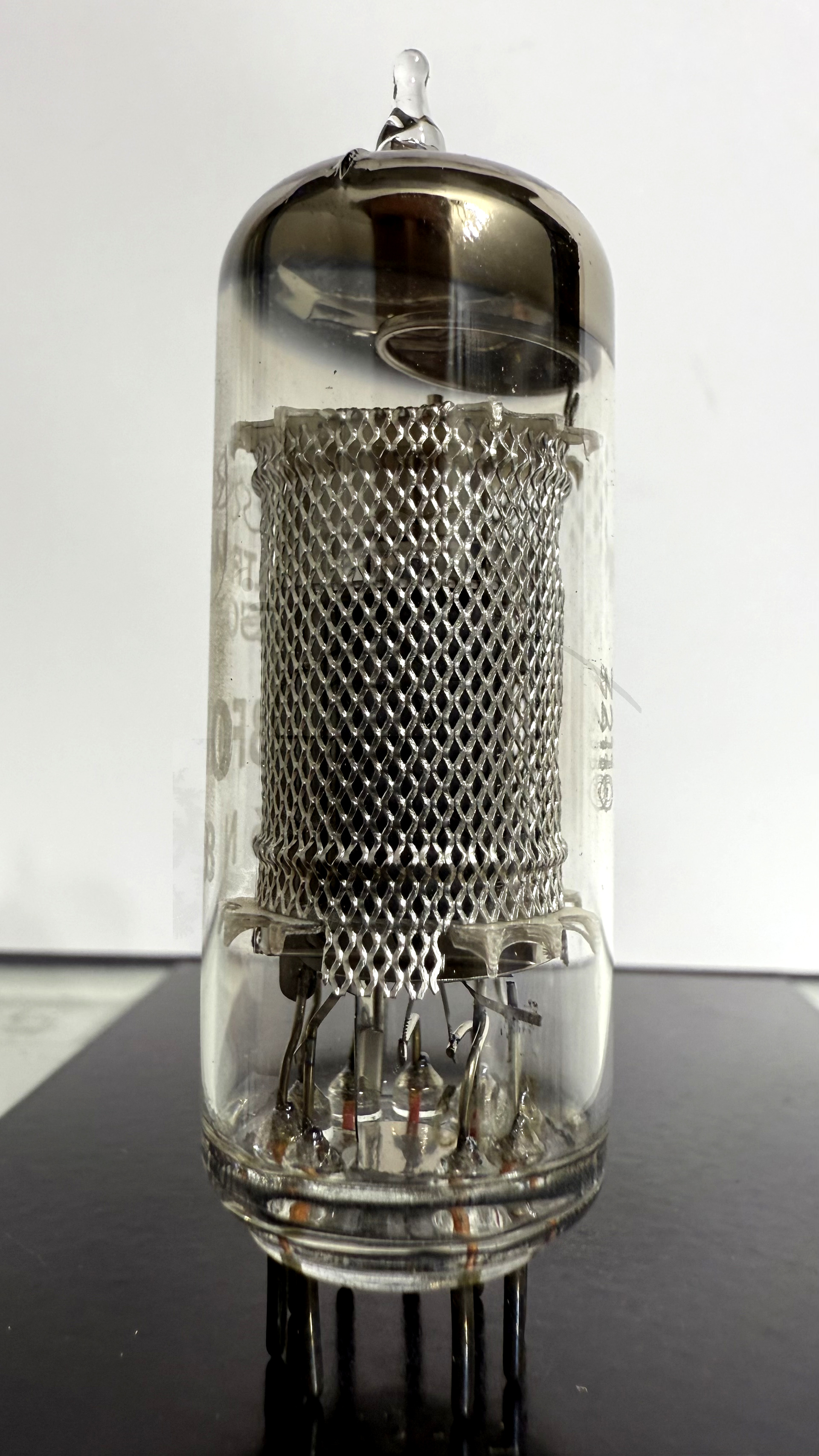

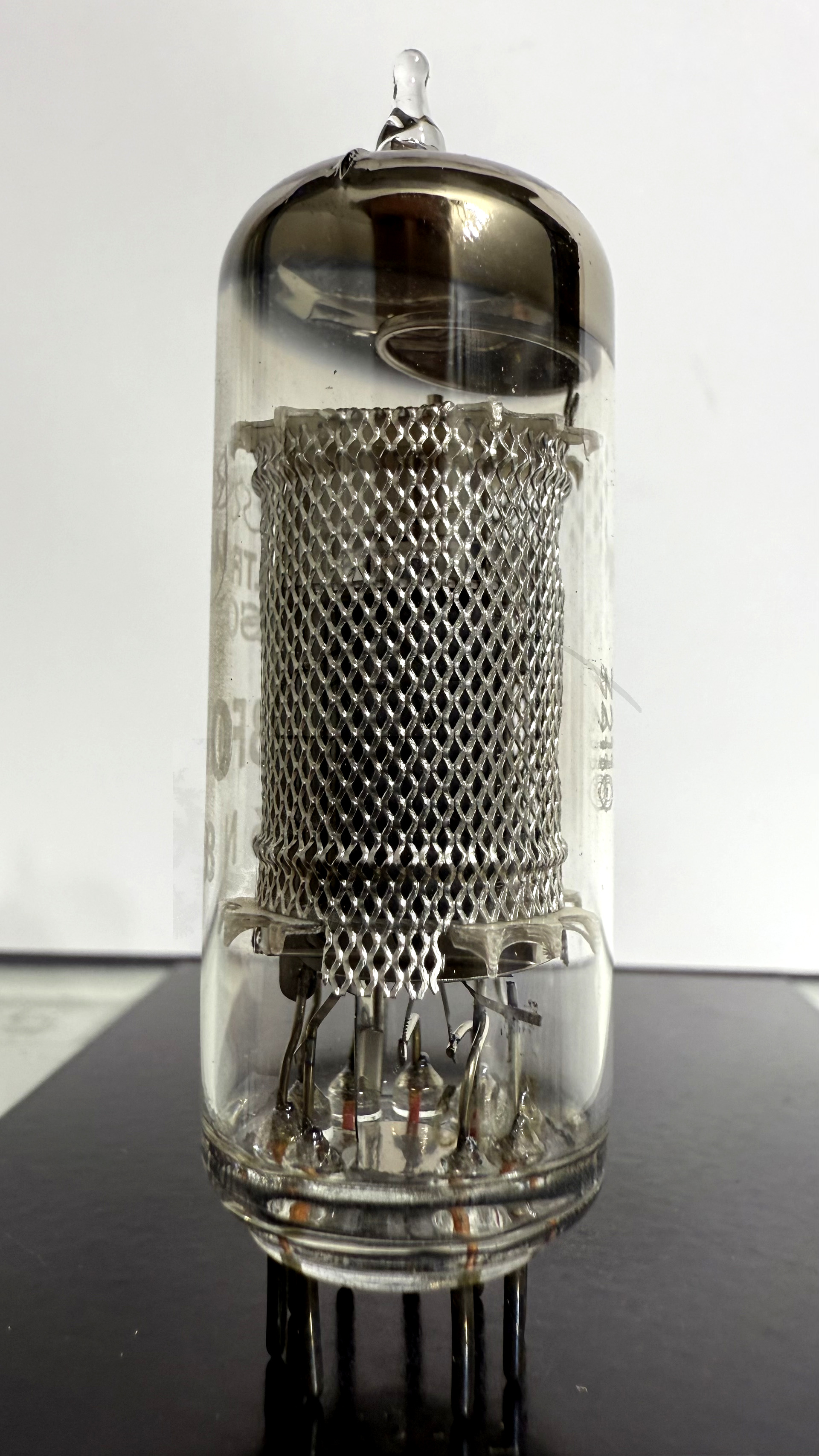

Röhre EBF80 #7083 Bild 2

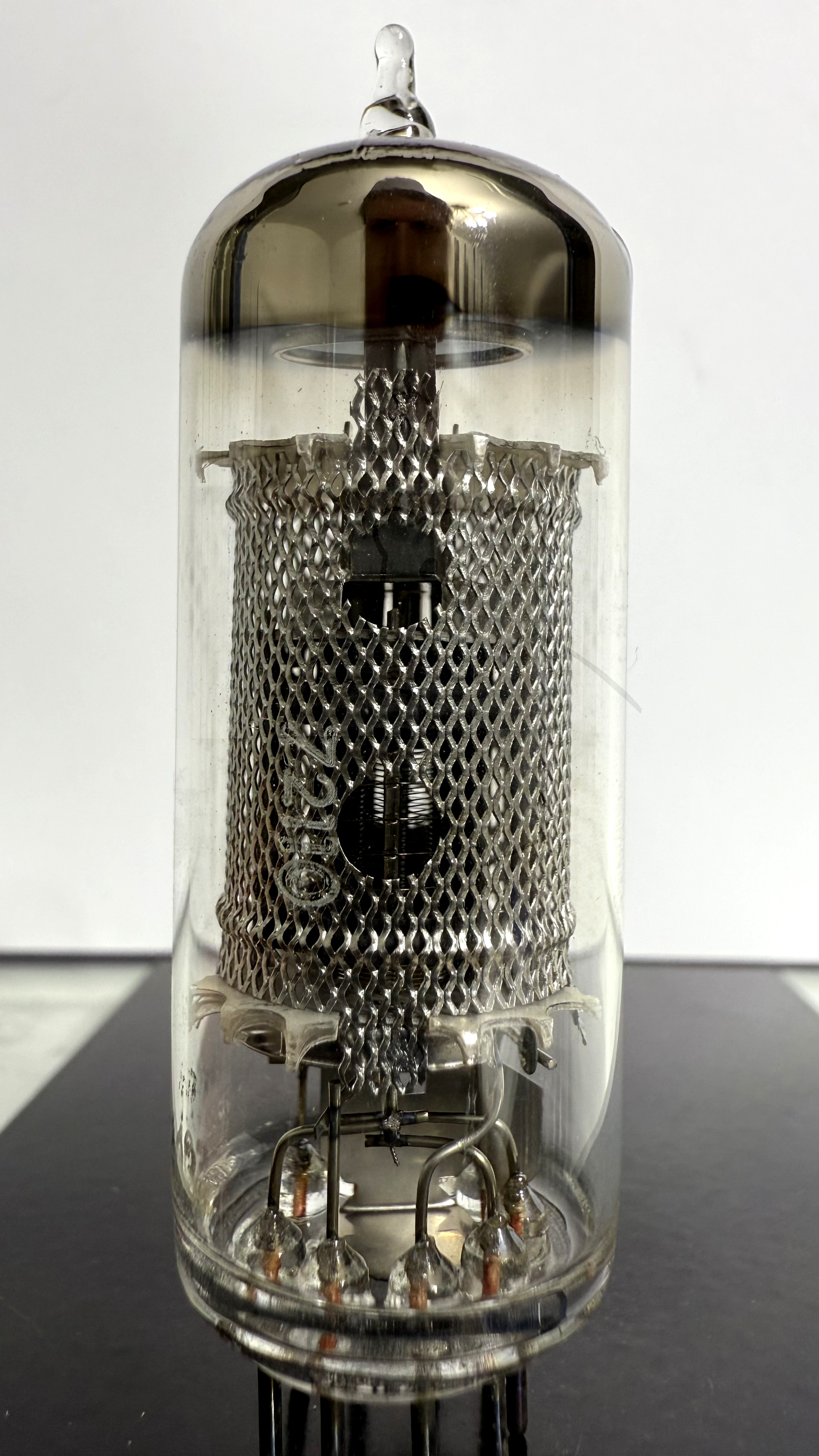

Röhre EBF80 #7083 Bild 3

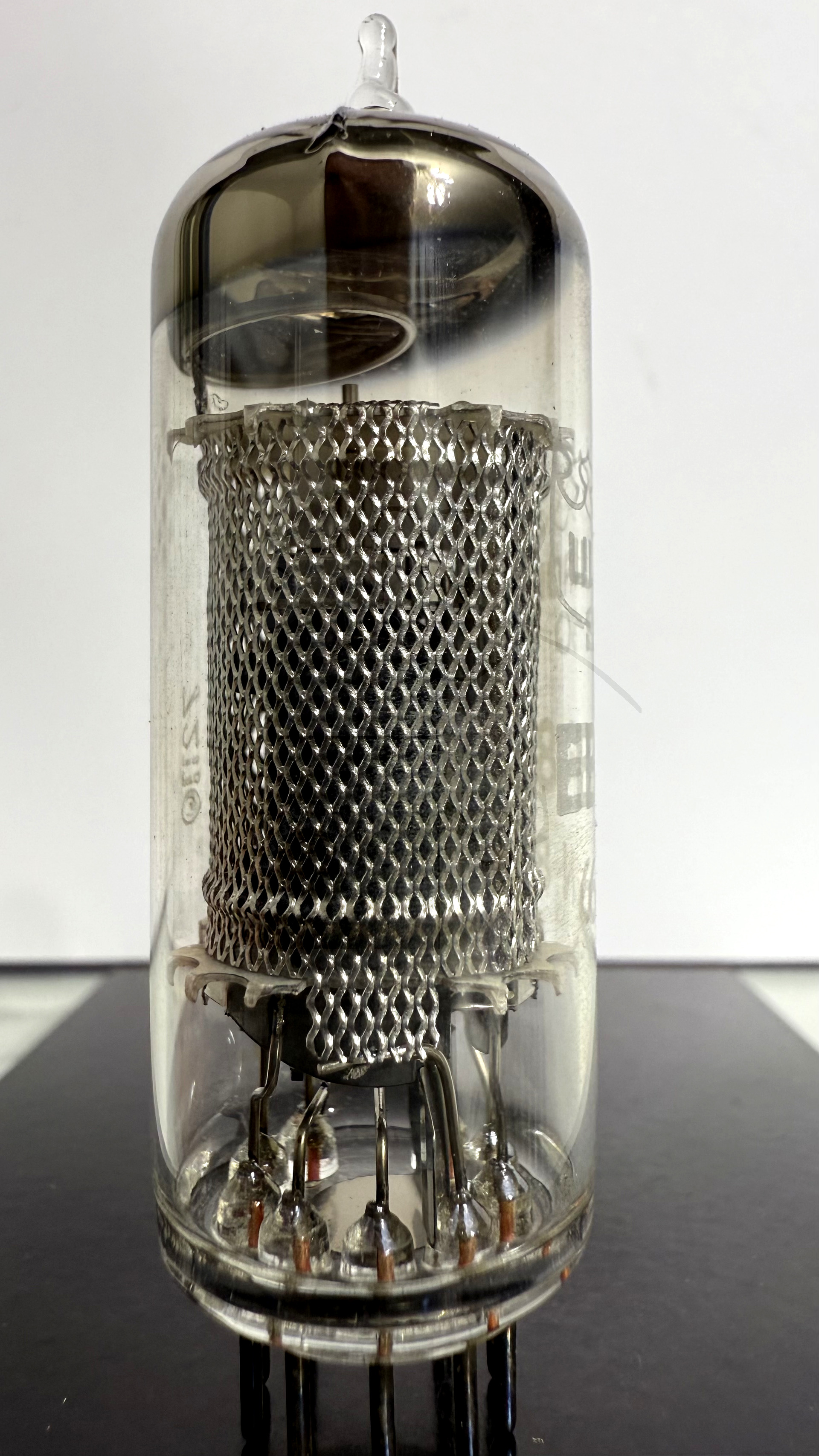

Röhre EBF80 #7083 Bild 4
Röhre EBF80 #7083 Verpackung Bild 1

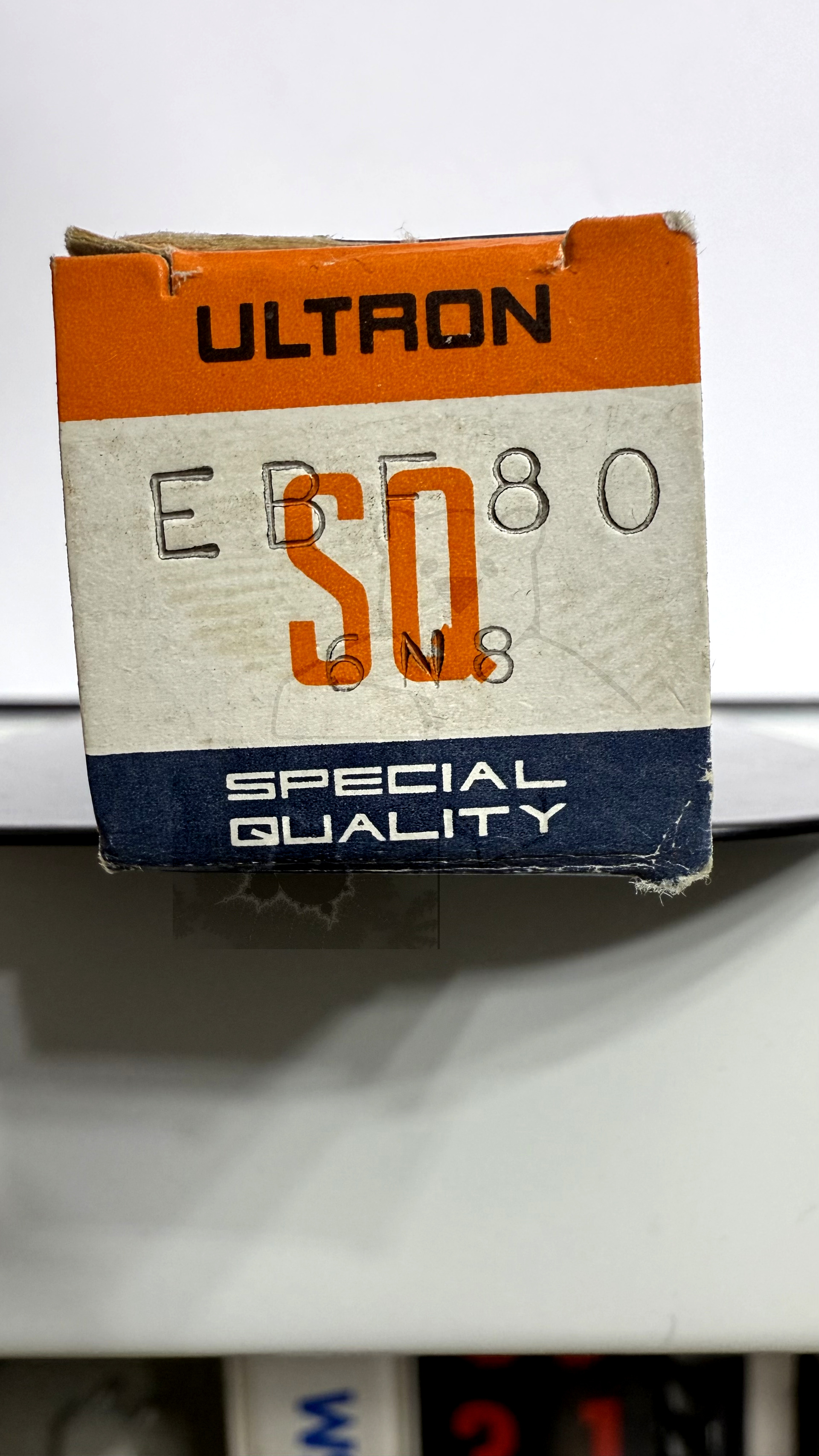

Röhre EBF80 #7083 Verpackung Bild 2
Röhre EBF80 #7083 Verpackung Bild 3
🔎 Alle Röhren vom Typ EBF80 in der Sammlung
- → EBF80 Inventar: 00922 Hersteller: → Telefunken (Mit Raute im Boden)
- → EBF80 Inventar: 01420 Hersteller: → Telefunken (Mit Raute im Boden)
- → EBF80 Inventar: 01457 Hersteller: → Unbekannter Hersteller
- → EBF80 Inventar: 01464 Hersteller: → WF
- → EBF80 Inventar: 01476 Hersteller: → Siemens
- → EBF80 Inventar: 01560 Hersteller: → Valvo
- → EBF80 Inventar: 03555 Hersteller: → Philips Miniwatt
- → EBF80 Inventar: 04287 Hersteller: → Mullard
- → EBF80 Inventar: 04332 Hersteller: → Adzam
- → EBF80 Inventar: 04333 Hersteller: → Adzam
- → EBF80 Inventar: 04334 Hersteller: → Adzam
- → EBF80 Inventar: 04335 Hersteller: → Adzam
- → EBF80 Inventar: 04336 Hersteller: → Adzam
- → EBF80 Inventar: 04962 Hersteller: → Telefunken
- → EBF80 Inventar: 04987 Hersteller: → RWN Neuhaus
- → EBF80 Inventar: 05001 Hersteller: → Tungsram
- → EBF80 Inventar: 05239 Hersteller: → WF
- → EBF80 Inventar: 05452 Hersteller: → WF
- → EBF80 Inventar: 05475 Hersteller: → RWN Neuhaus
- → EBF80 Inventar: 05481 Hersteller: → RWN Neuhaus
- → EBF80 Inventar: 05558 Hersteller: → R-F-T
- → EBF80 Inventar: 05592 Hersteller: → RWN Neuhaus
- → EBF80 Inventar: 05602 Hersteller: → WF
- → EBF80 Inventar: 06714 Hersteller: → Telefunken
- → EBF80 Inventar: 07081 Hersteller: → Valvo
- → EBF80 Inventar: 07083 Hersteller: → Ultron
- → EBF80 Inventar: 07084 Hersteller: → Orion Radio
- → EBF80 Inventar: 07085 Hersteller: → Orion Radio
- → EBF80 Inventar: 07092 Hersteller: → Ultron
- → EBF80 Inventar: 07100 Hersteller: → Miniwatt Dario
- → EBF80 Inventar: 07101 Hersteller: → Miniwatt Dario
- → EBF80 Inventar: 07122 Hersteller: → Philips Miniwatt
- → EBF80 Inventar: 07123 Hersteller: → Philips
- → EBF80 Inventar: 07124 Hersteller: → Philips
- → EBF80 Inventar: 07125 Hersteller: → Philips
- → EBF80 Inventar: 07213 Hersteller: → Philips Miniwatt
- → EBF80 Inventar: 07549 Hersteller: → Valvo
