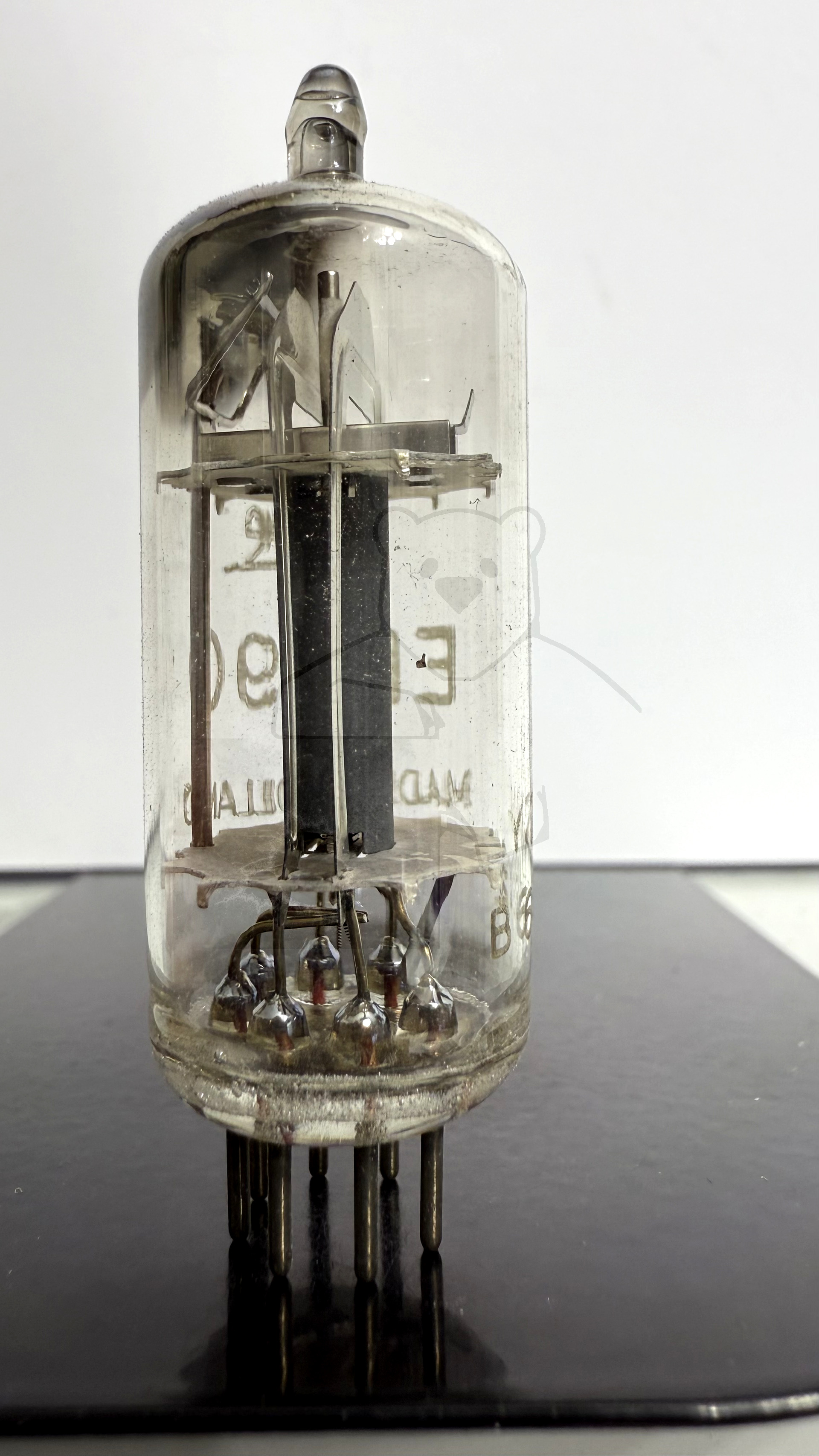

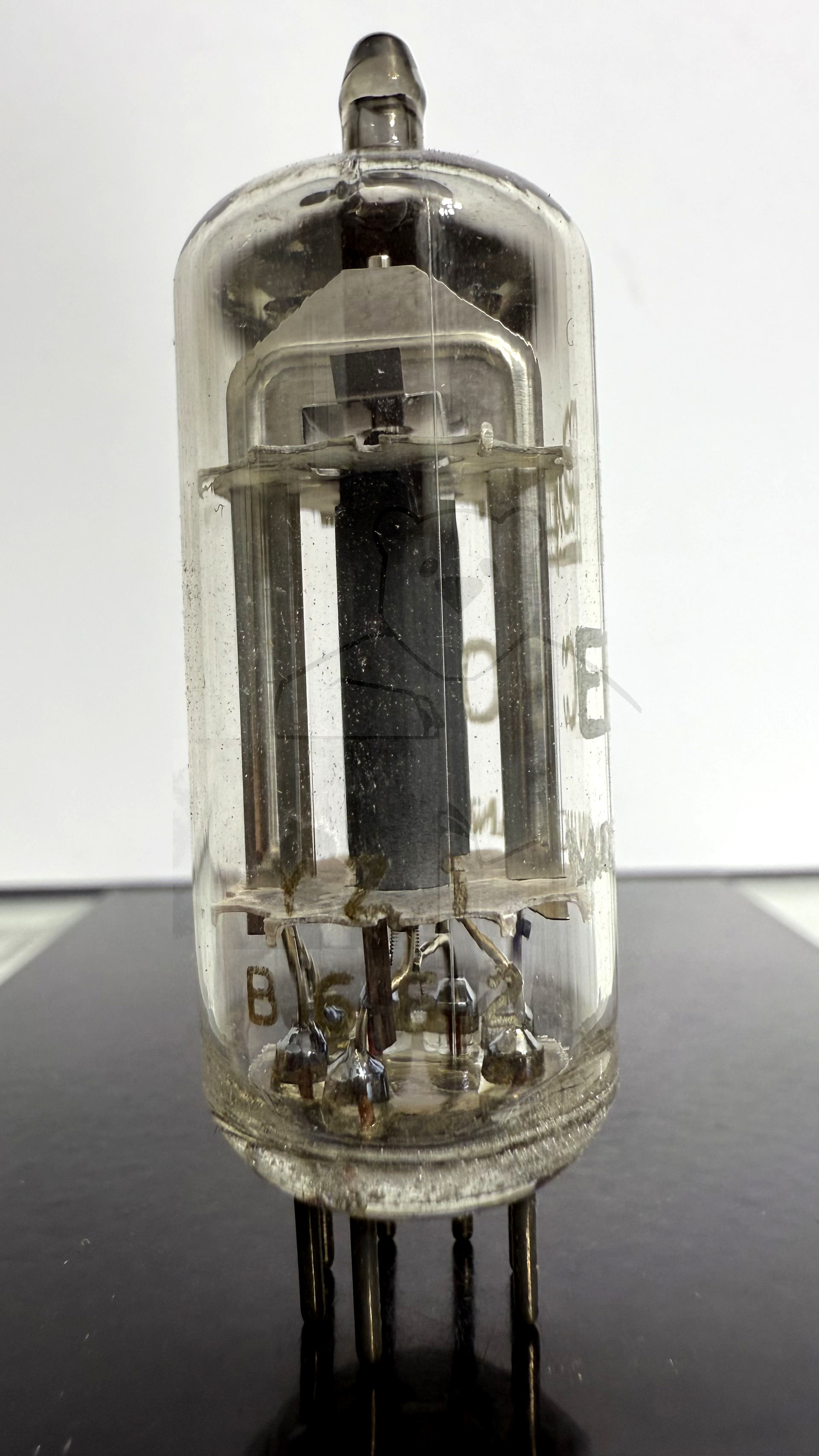

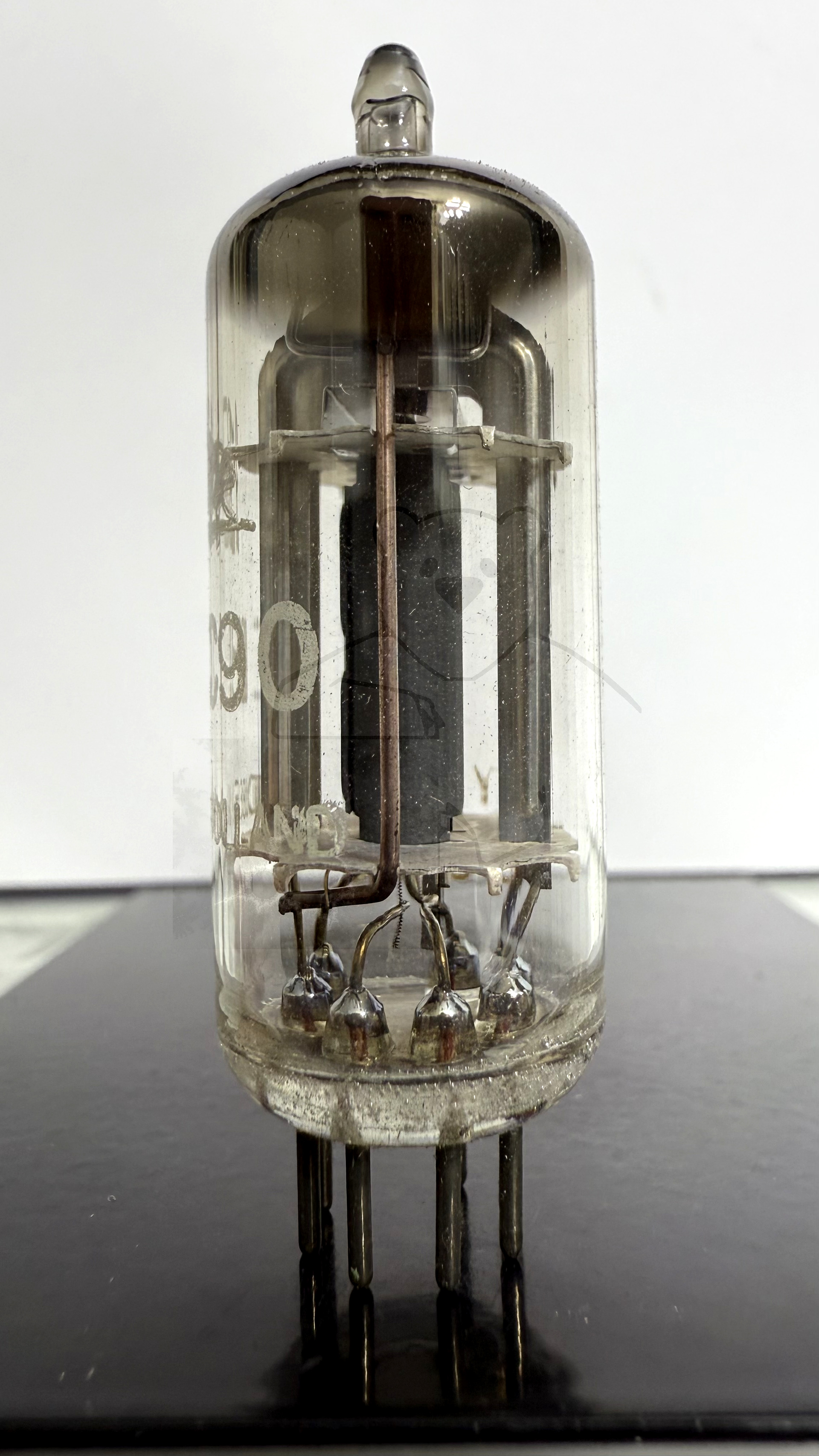

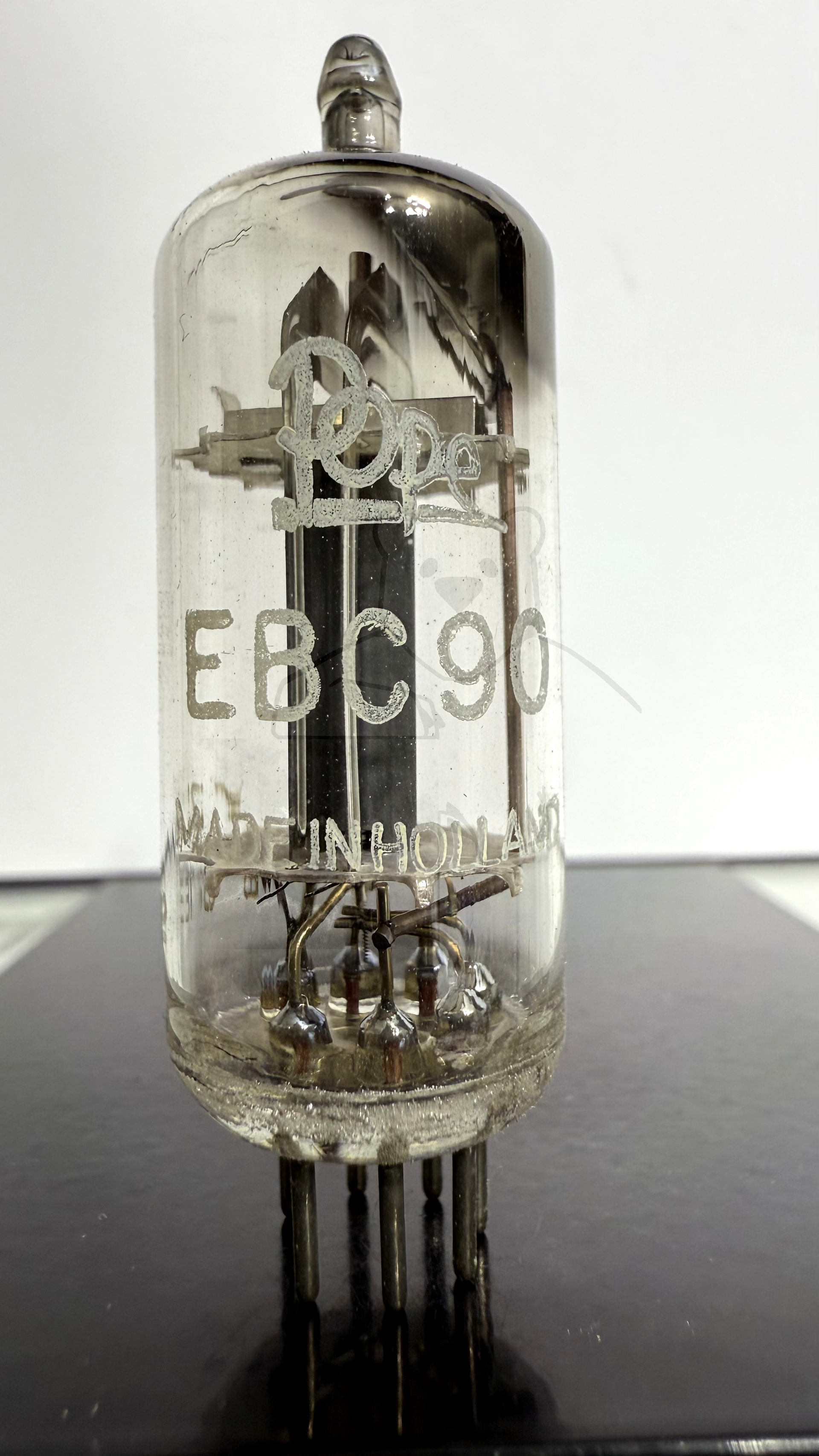

Daten und Bilder der Röhre: EBC90

🔎 Beschreibung der Röhre: EBC90

Name	EBC90
Vergleichsname	→ 6AT6
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:13:29

🔎 Beschreibung der Systeme für die Röhre: EBC90

	System 1	System 2
Kathode	2	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	6
Anode 2		5
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

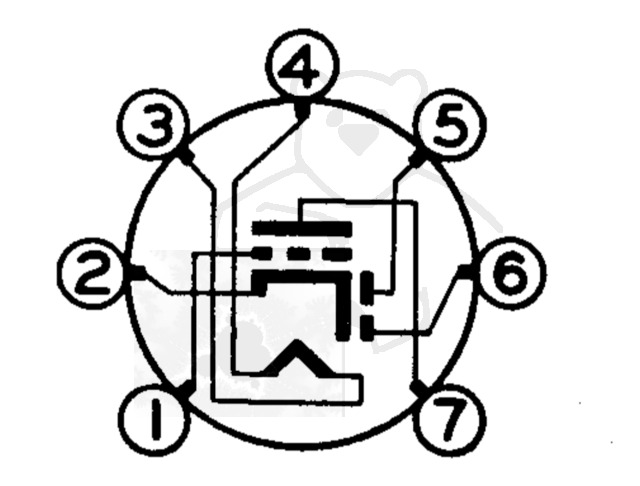

🔎 Sockelschaltung der EBC90

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: EBC90
Datenblatt EBC90 Mullard [www.tubedata.info].pdf (85 kB)
Kurzdatenblatt EBC90.pdf (149 kB)
Pruefkarte EBC91 6AT6 EBC90 6AQ6 6AV6 6BK6 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
