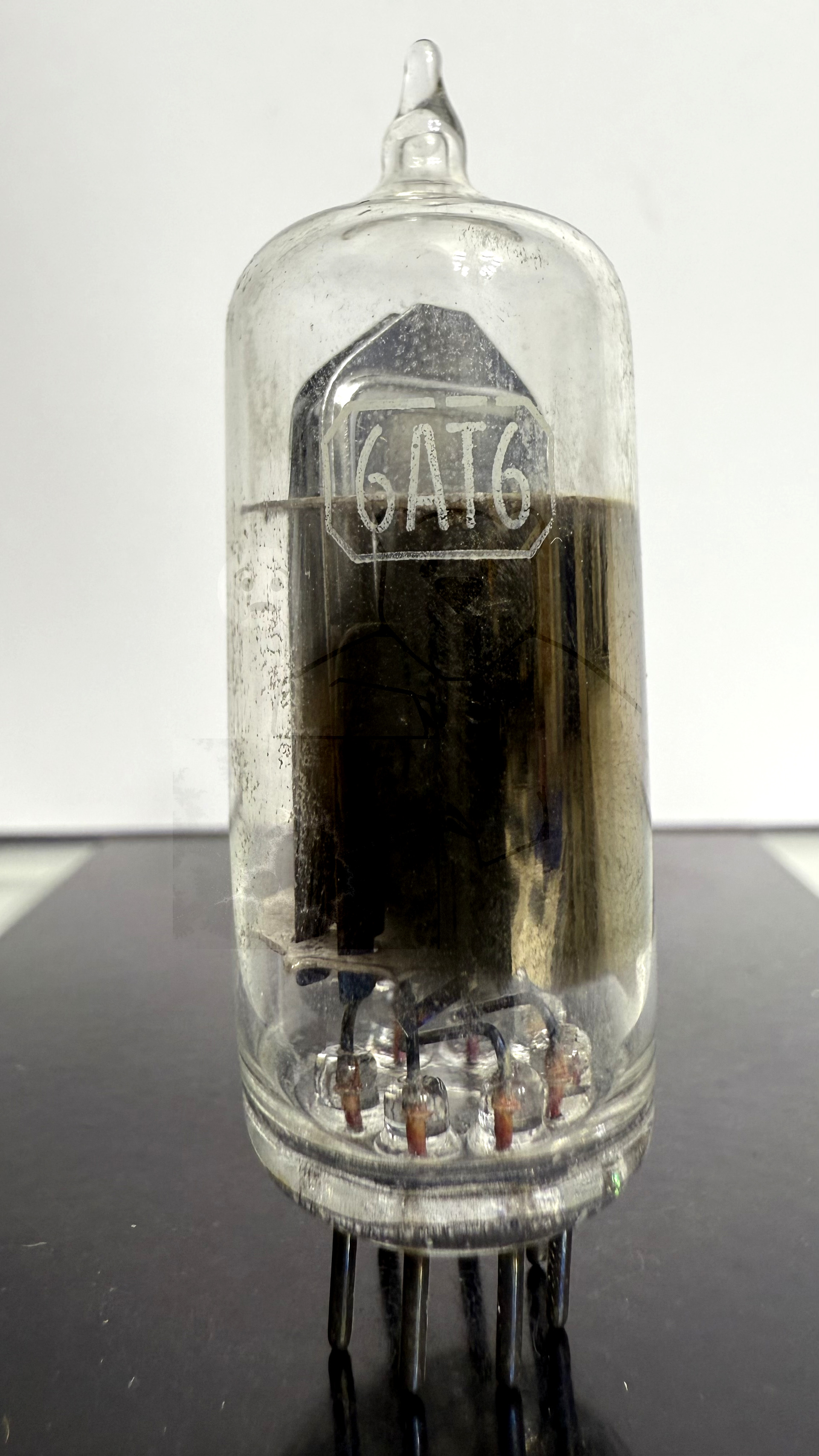

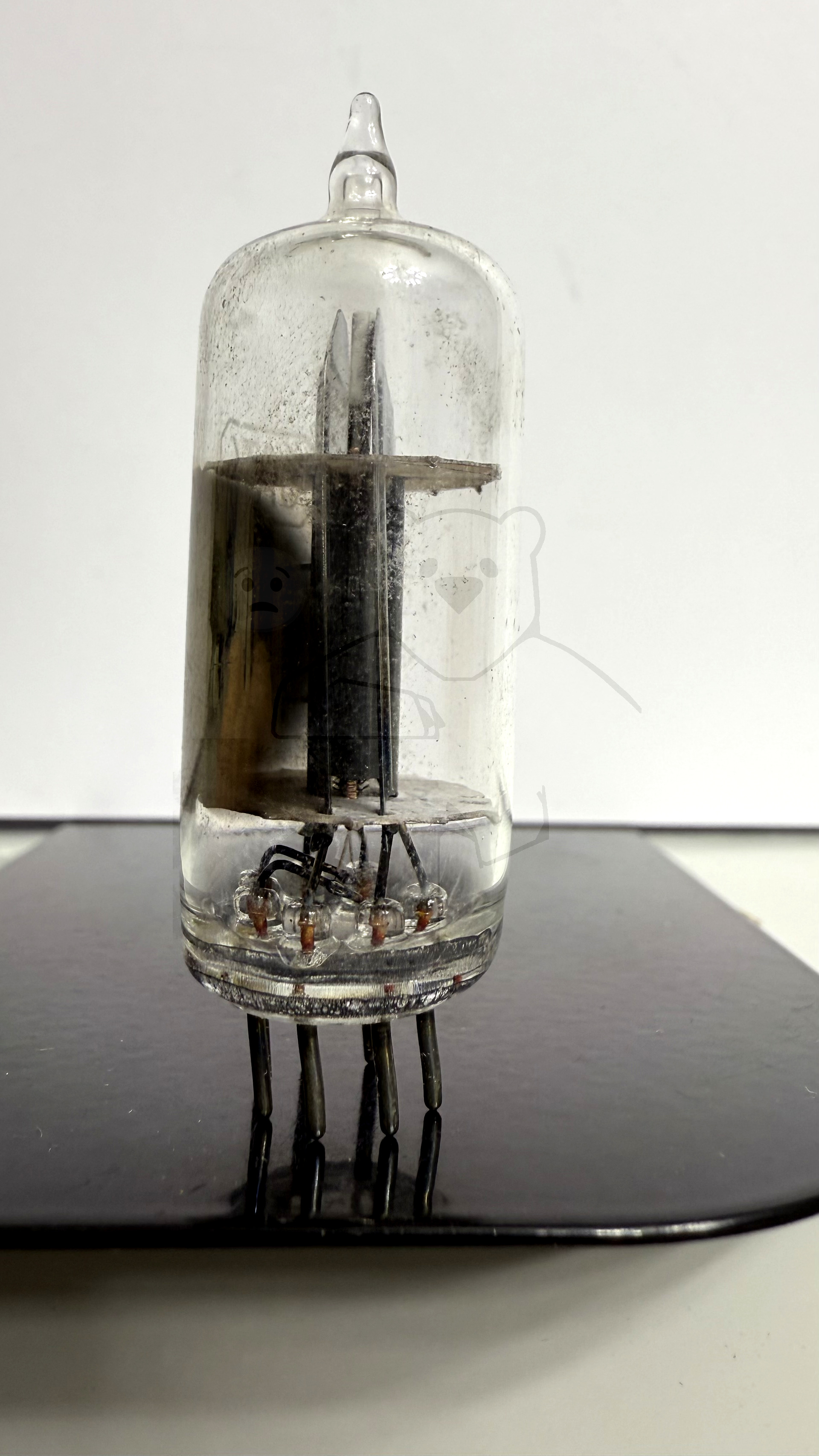

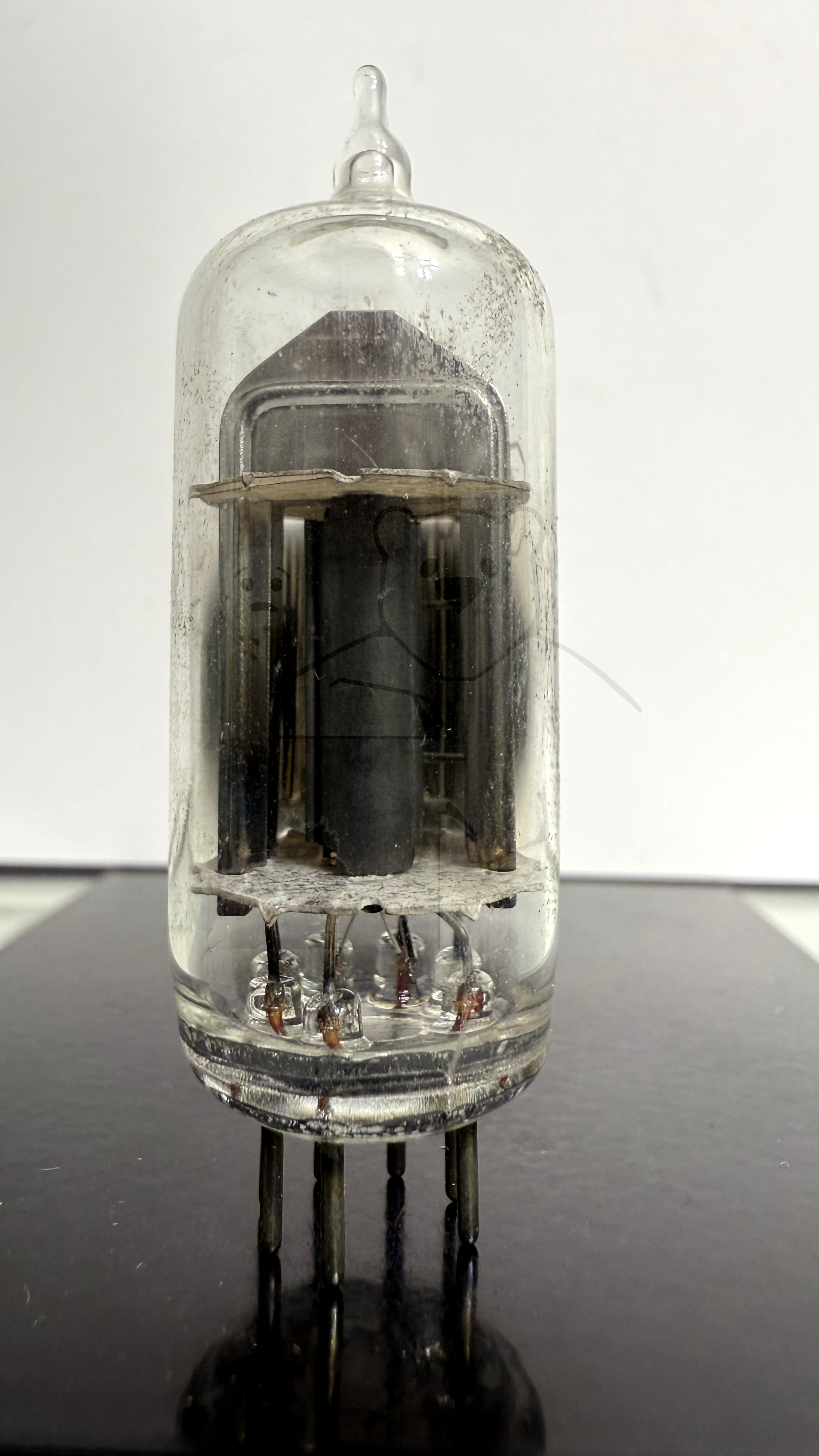

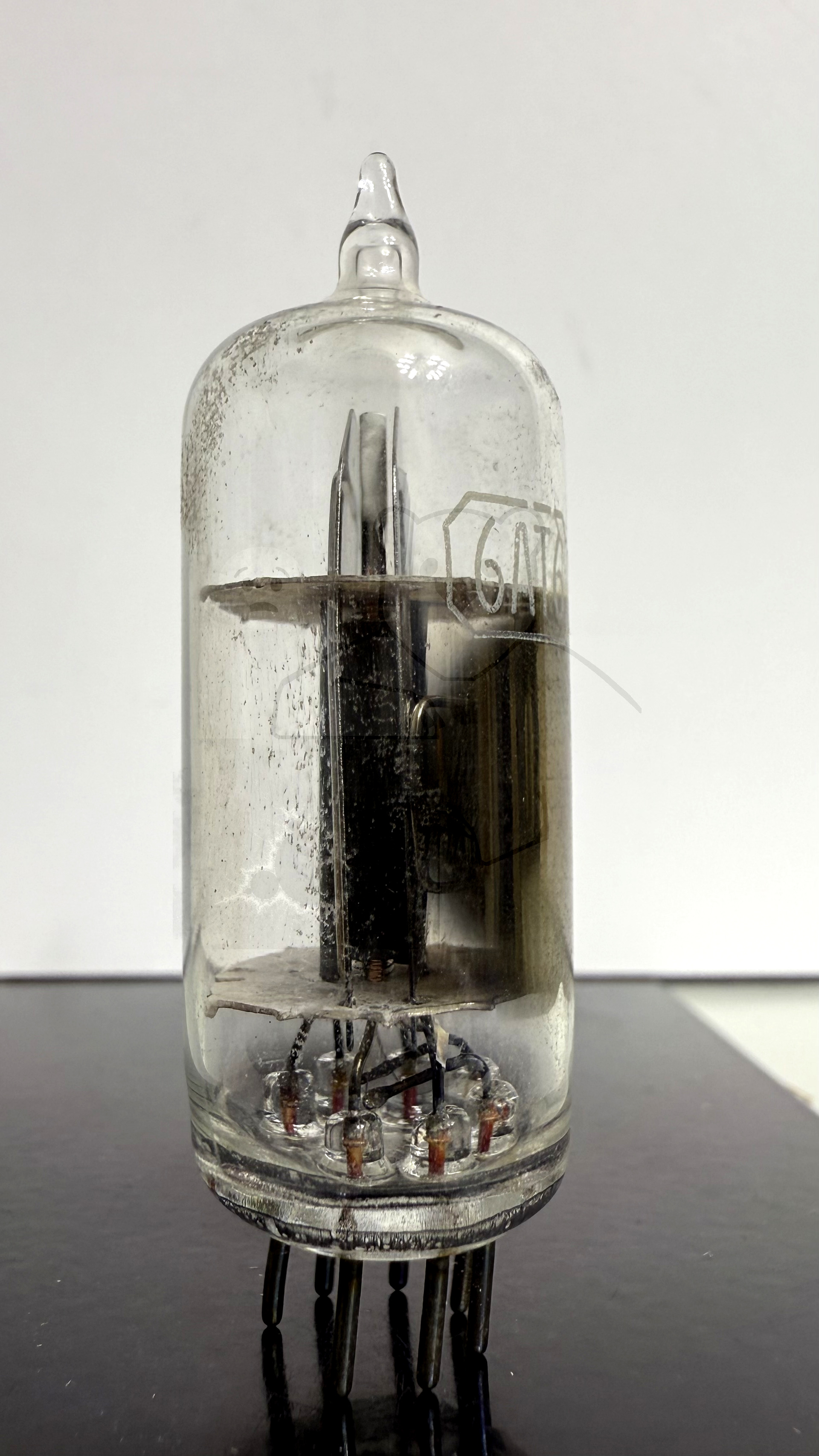

Daten und Bilder der Röhre: 6AT6

🔎 Beschreibung der Röhre: 6AT6

Name	6AT6
Vergleichsname	→ EBC90
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:13:08

🔎 Beschreibung der Systeme für die Röhre: 6AT6

	System 1	System 2	System 3
Kathode	2	2	2
Gitter 1			1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	5	7
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4	3, 4
Abschirmung
Funktion	→ Demodulator	→ Demodulator	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

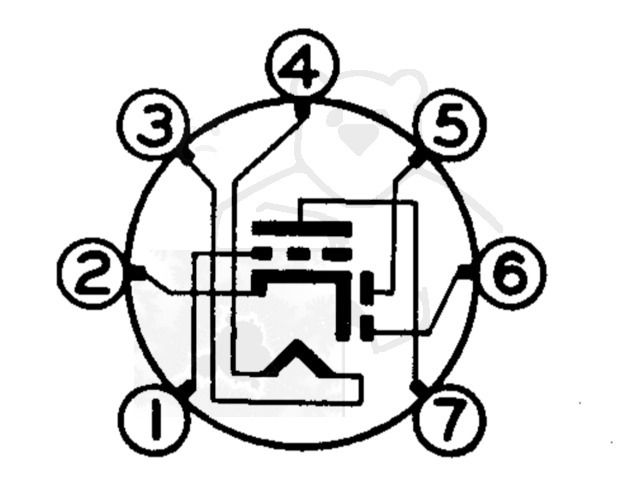

🔎 Sockelschaltung der 6AT6

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6AT6
Datenblatt 6AT6 Brimar Version 1 [www.tubedata.info].pdf (997 kB)
Datenblatt 6AT6 Brimar Version 2 [www.tubedata.info].pdf (85 kB)
Datenblatt 6AT6 General Electric.pdf (425 kB)
Datenblatt 6AT6 RCA [www.tubedata.info].pdf (143 kB)
Datenblatt 6AT6 Tung-Sol [www.tubedata.info].pdf (180 kB)
Pruefkarte 6AQ6 6AT6 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)
Pruefkarte 6AQ6 6AT6 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
