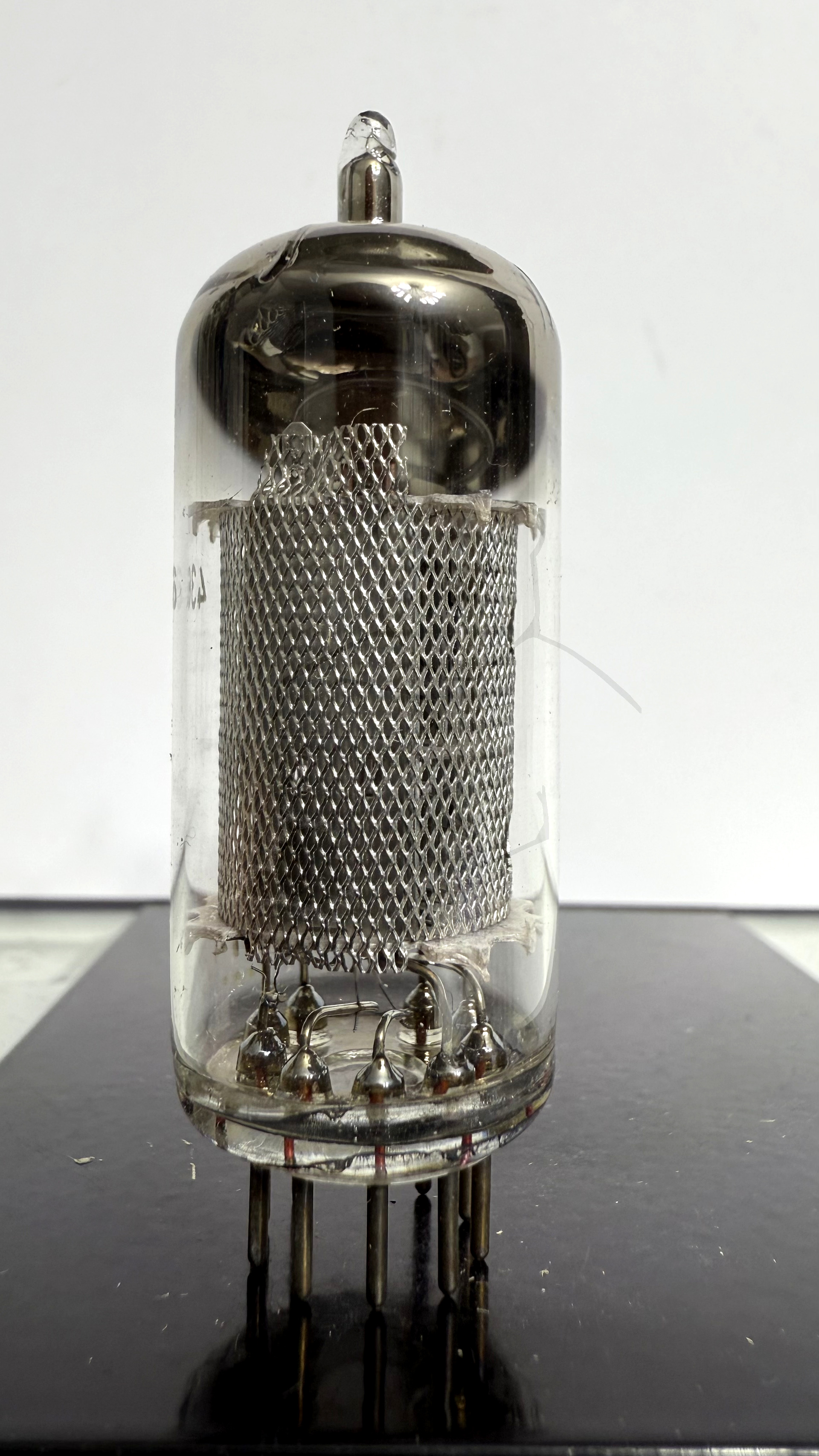

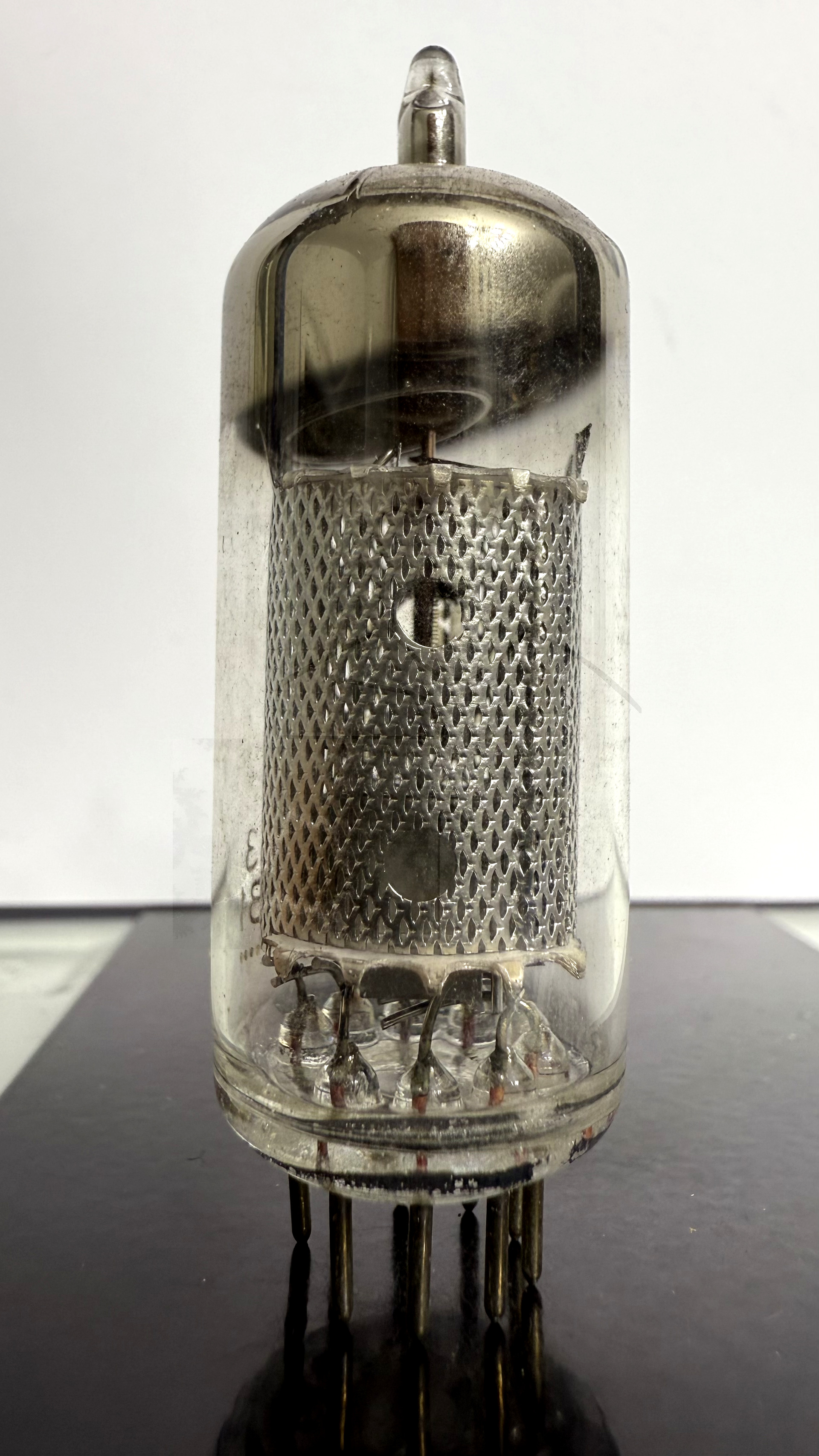

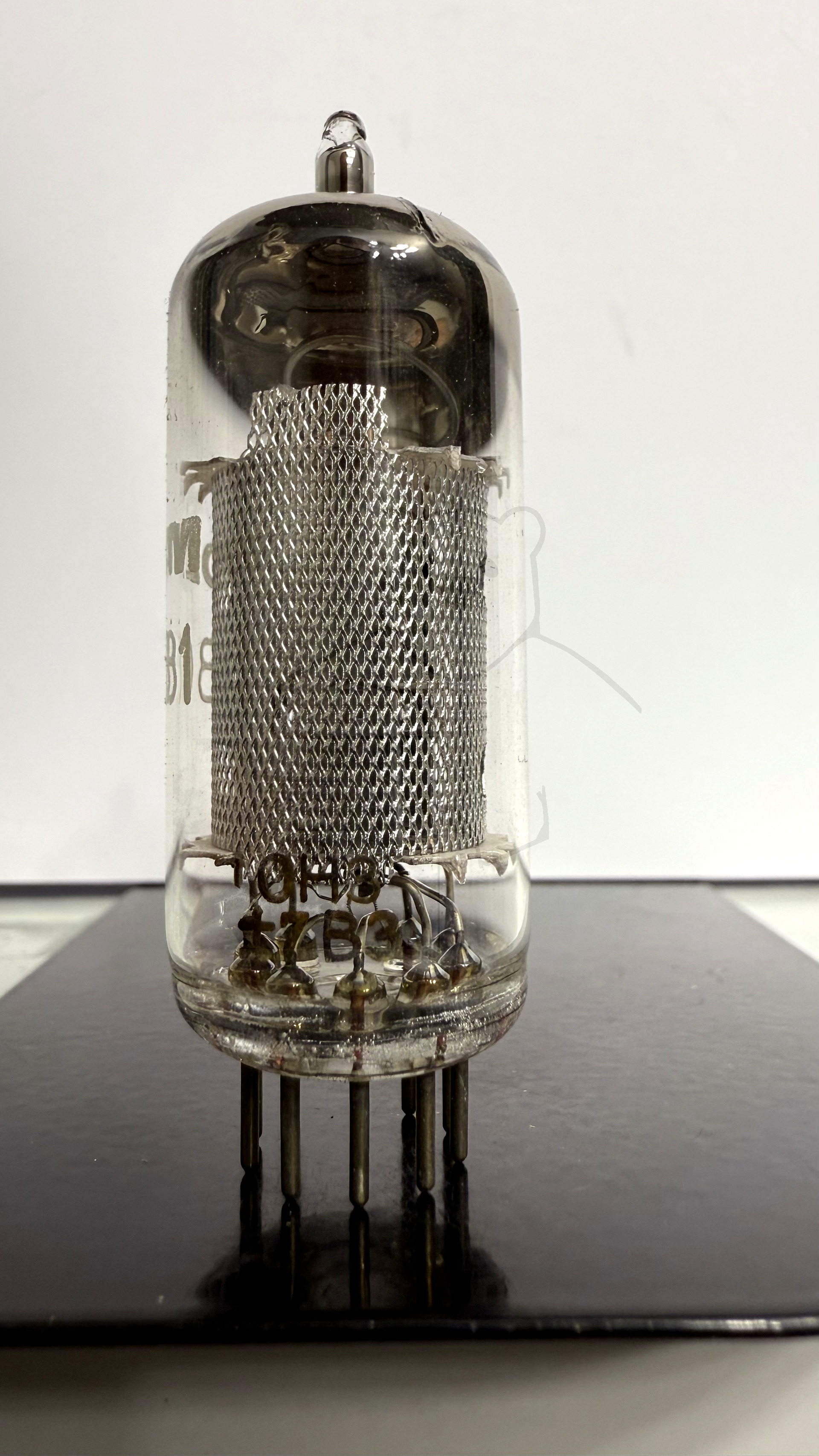

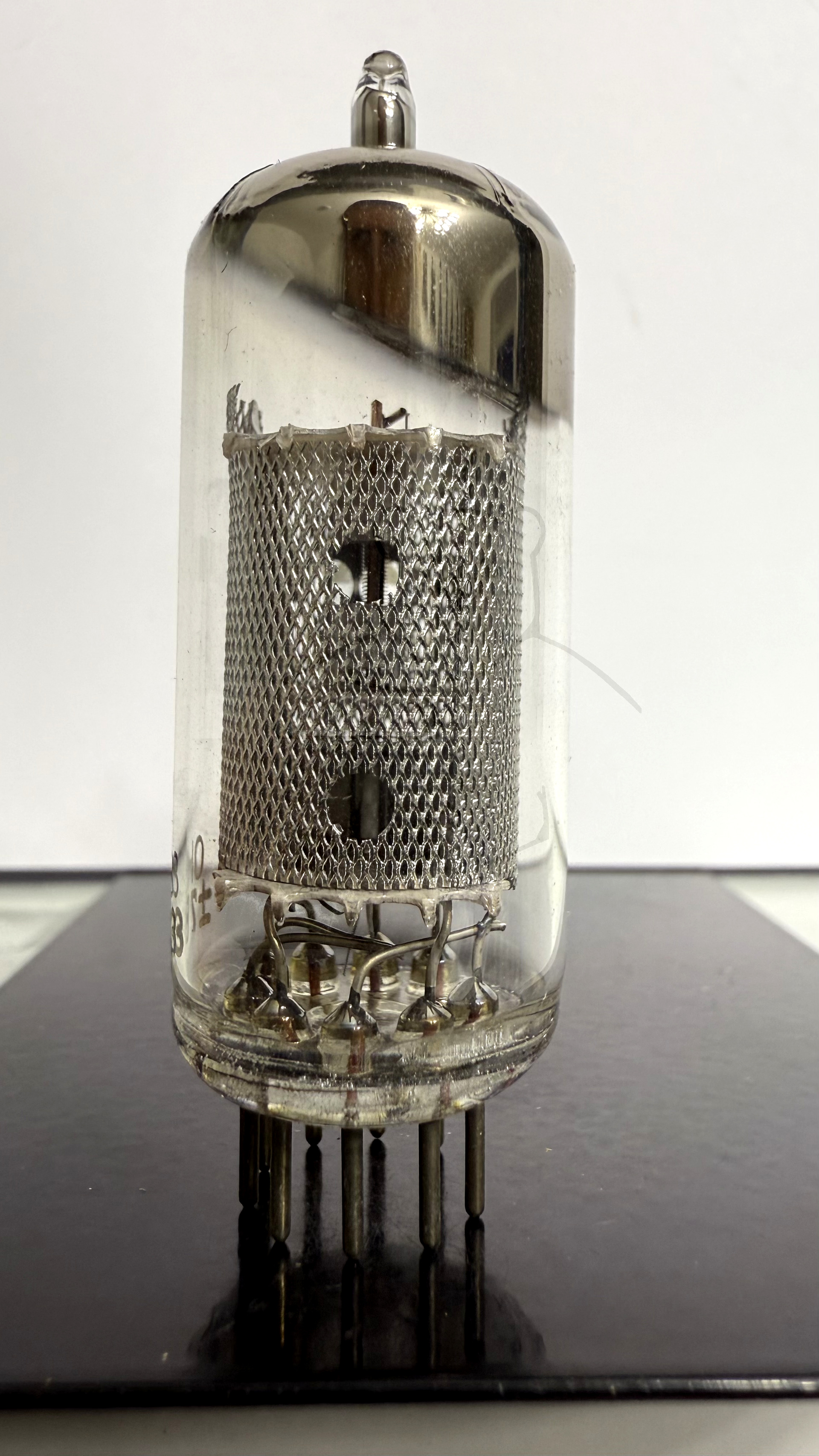

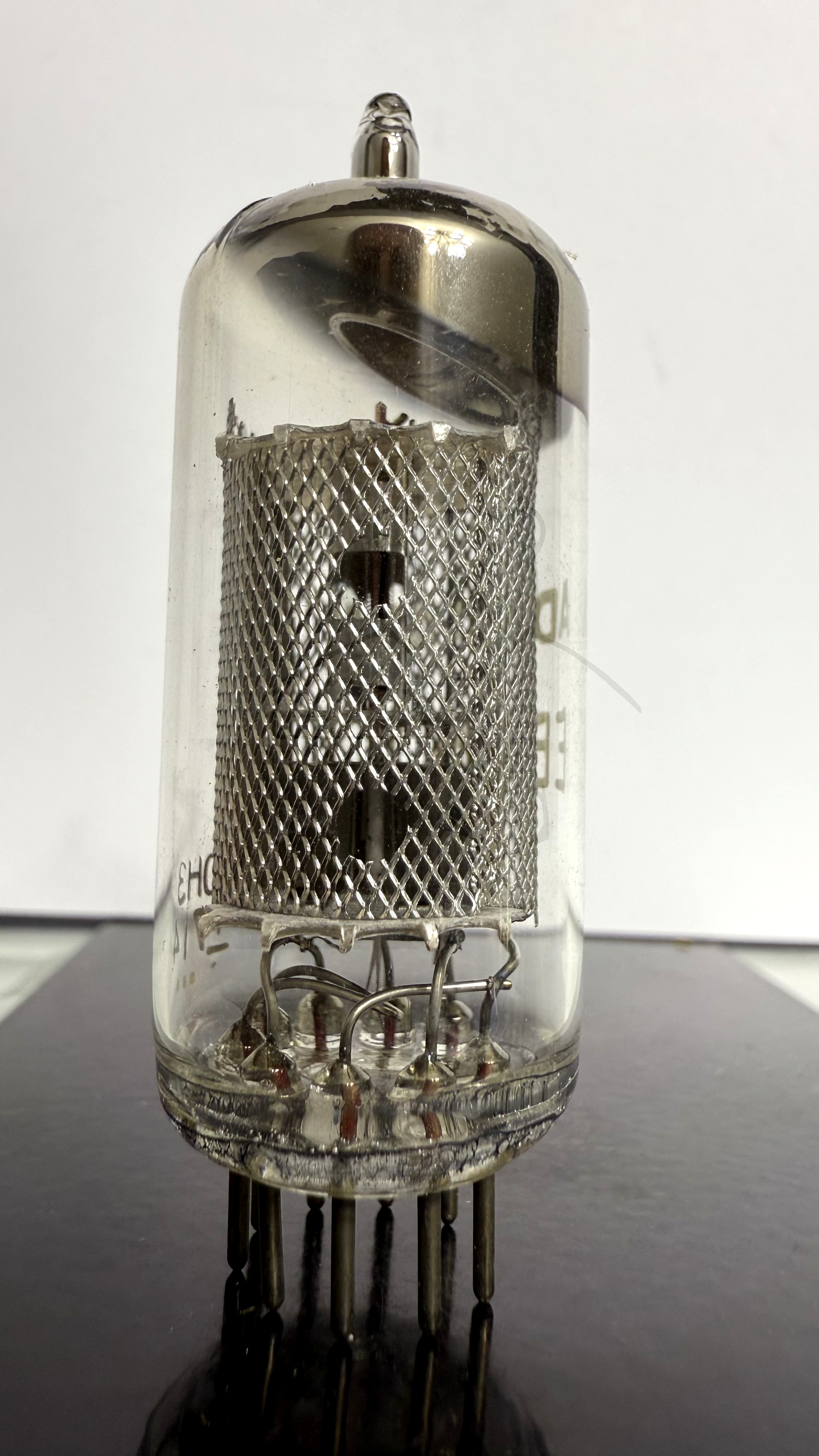

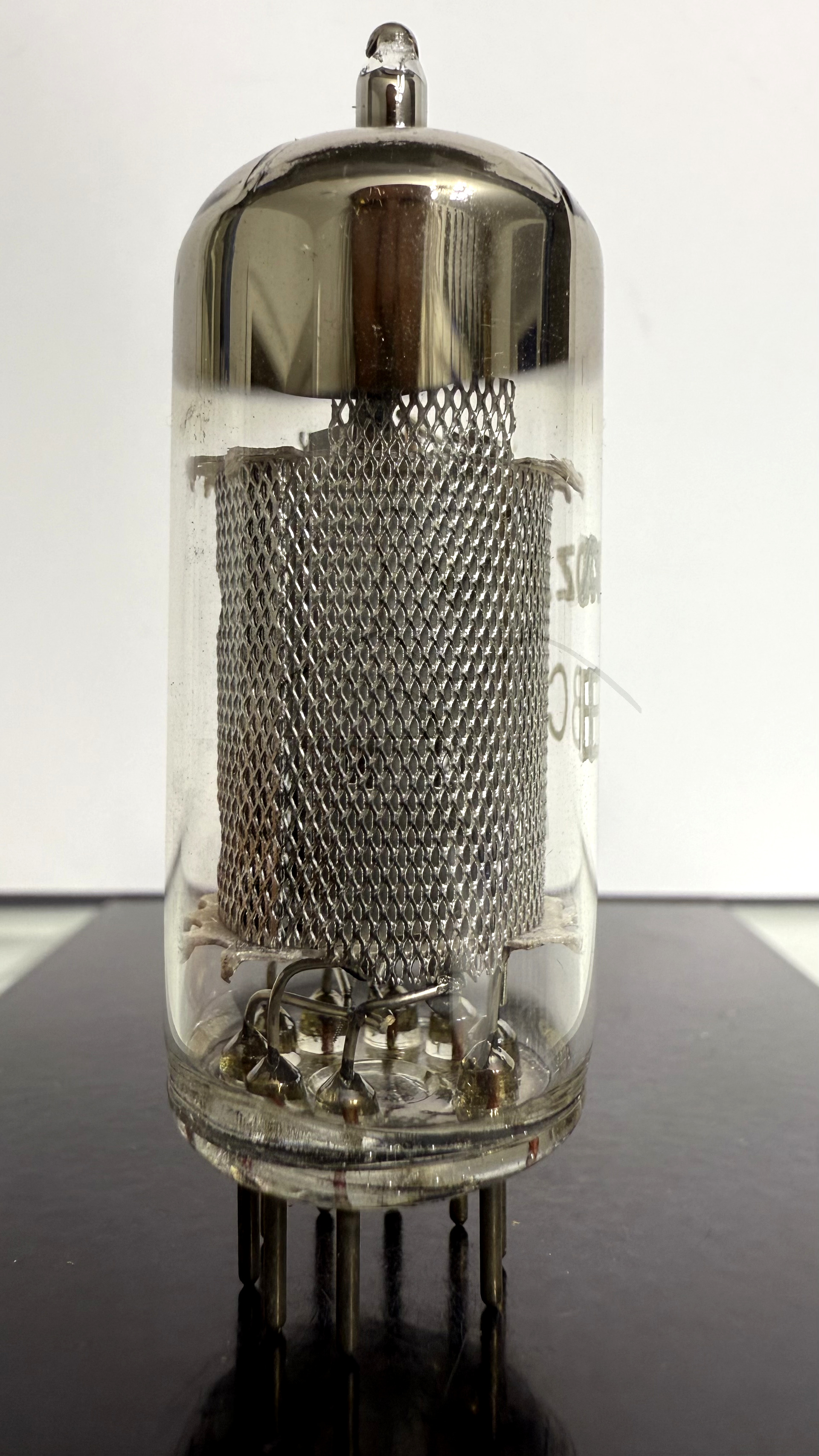

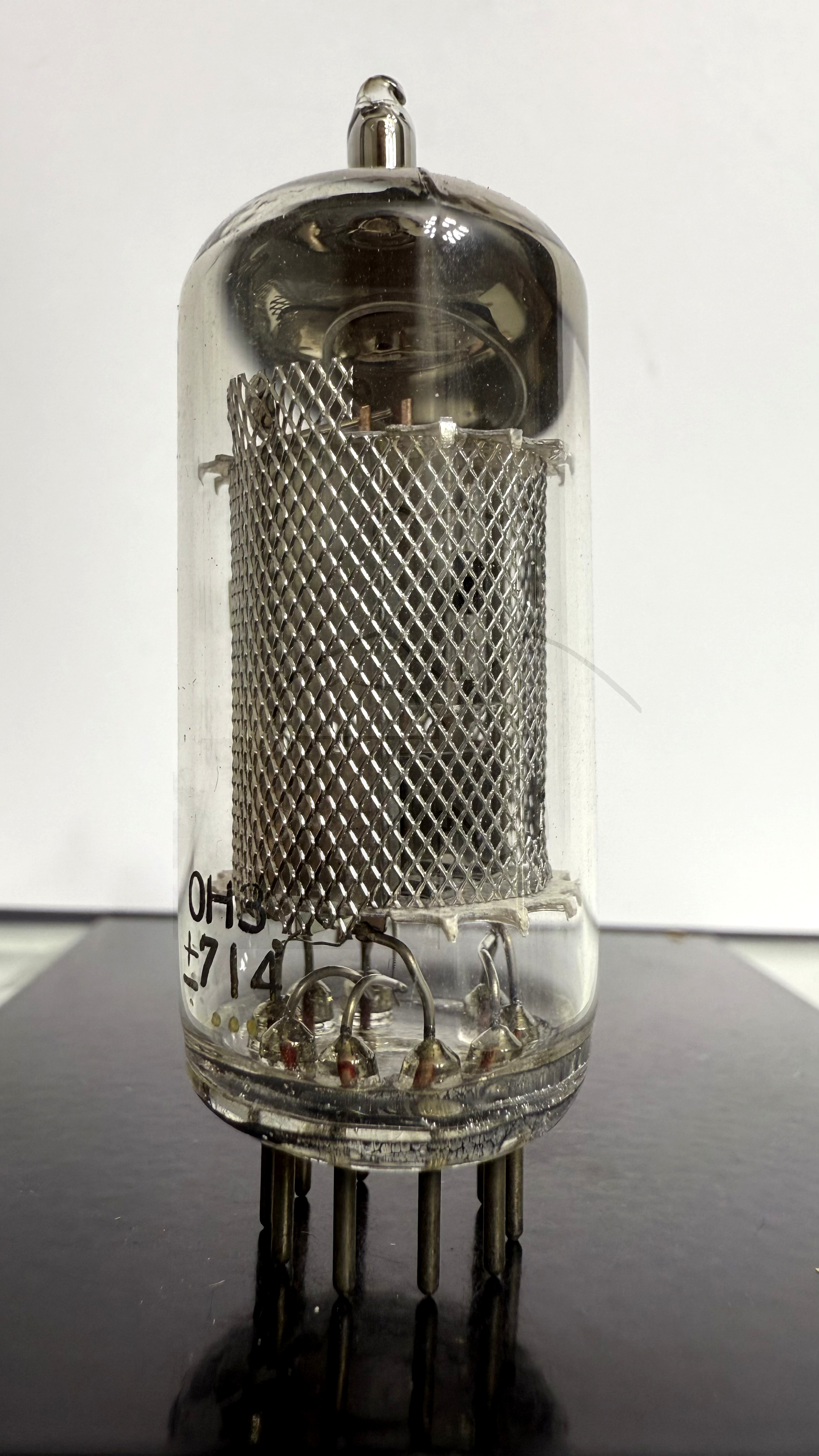

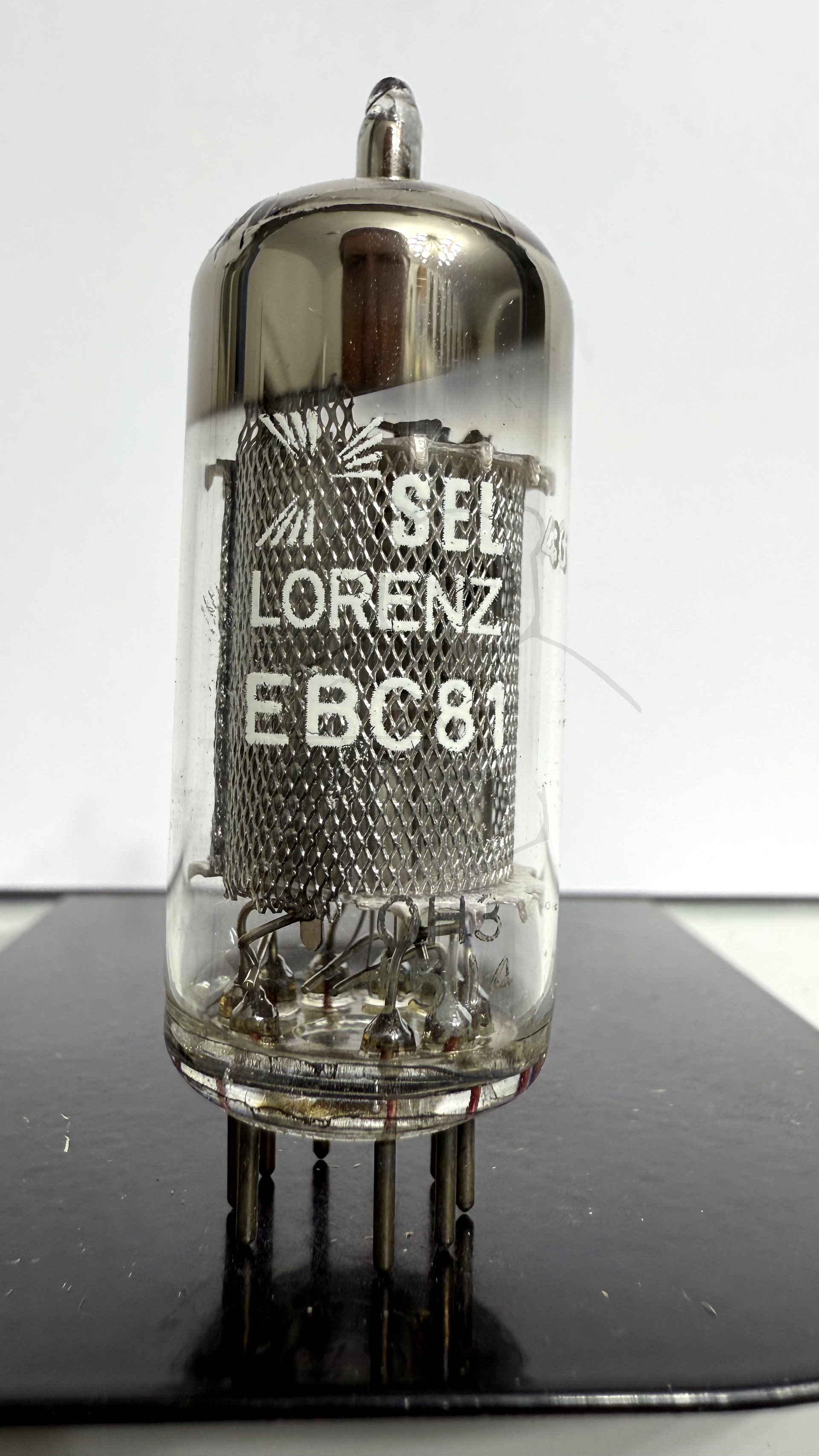

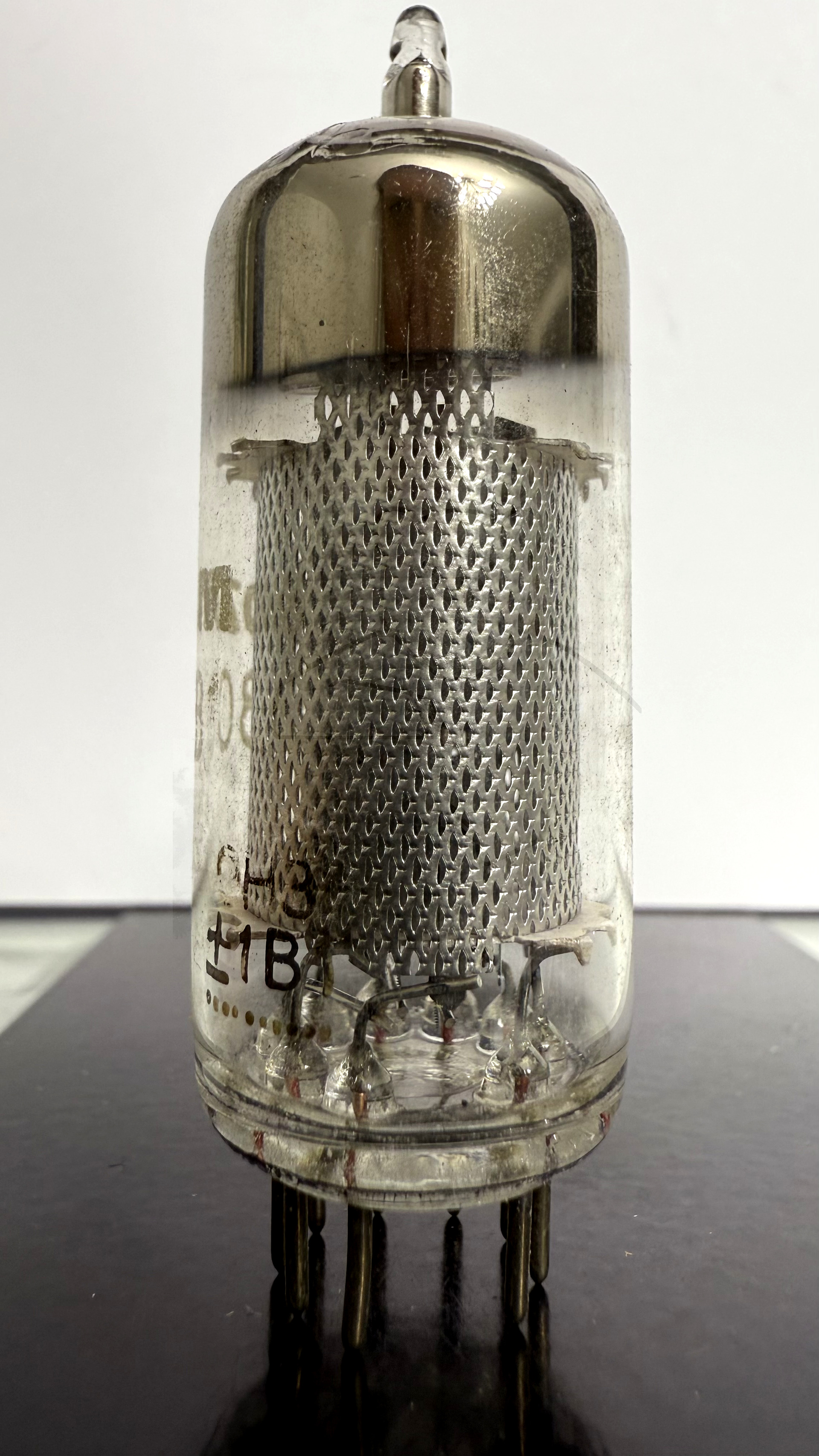

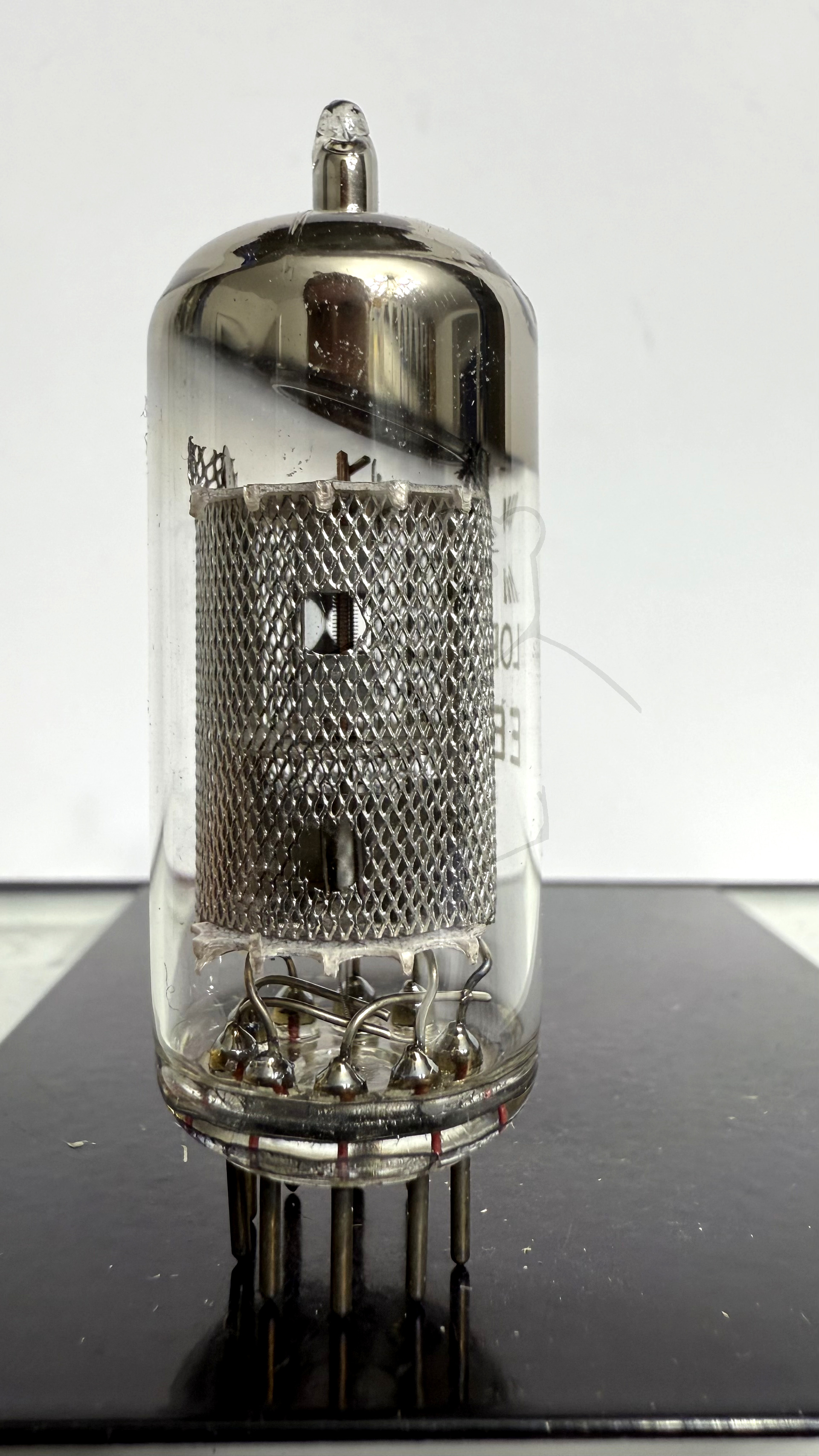

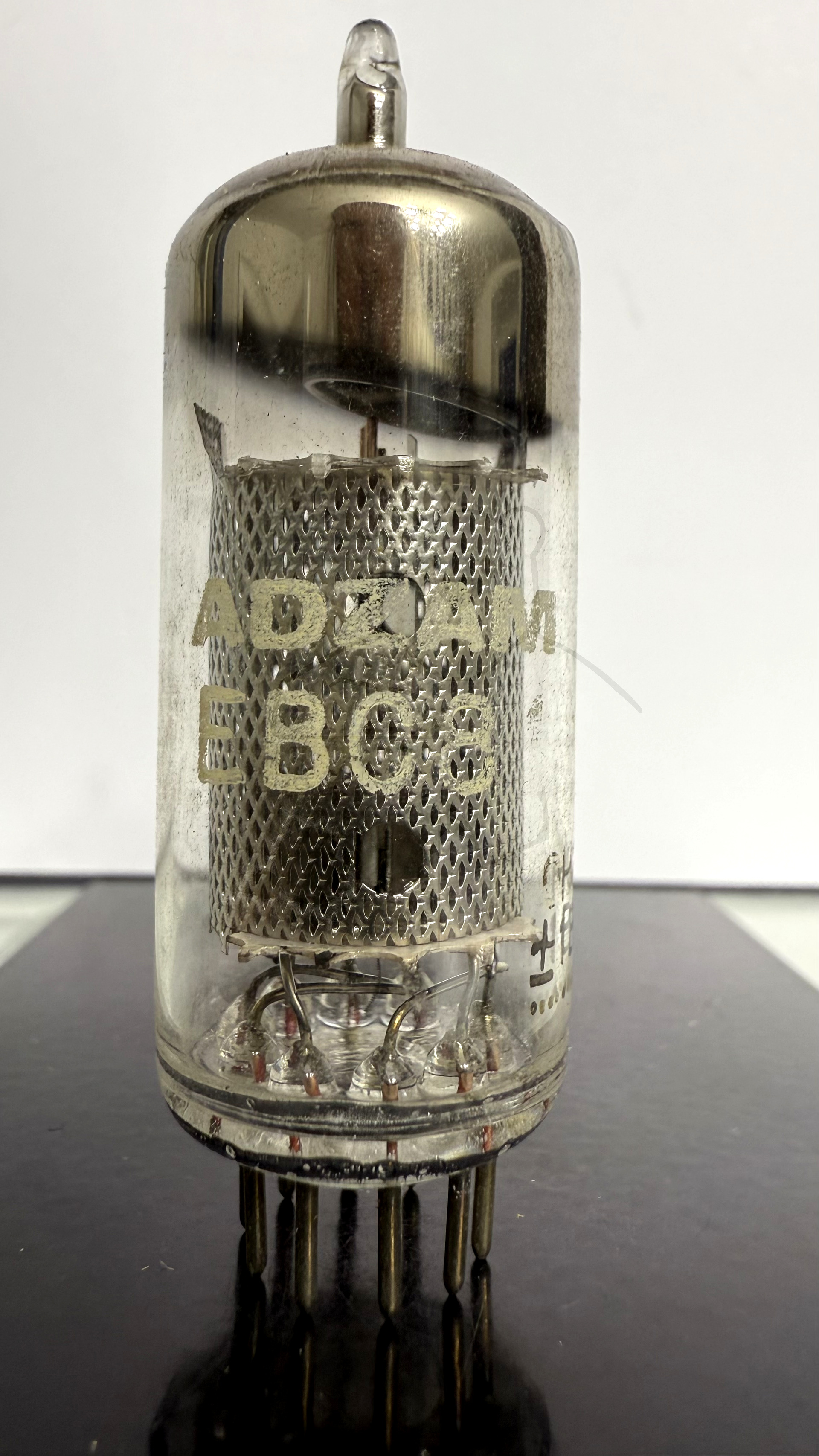

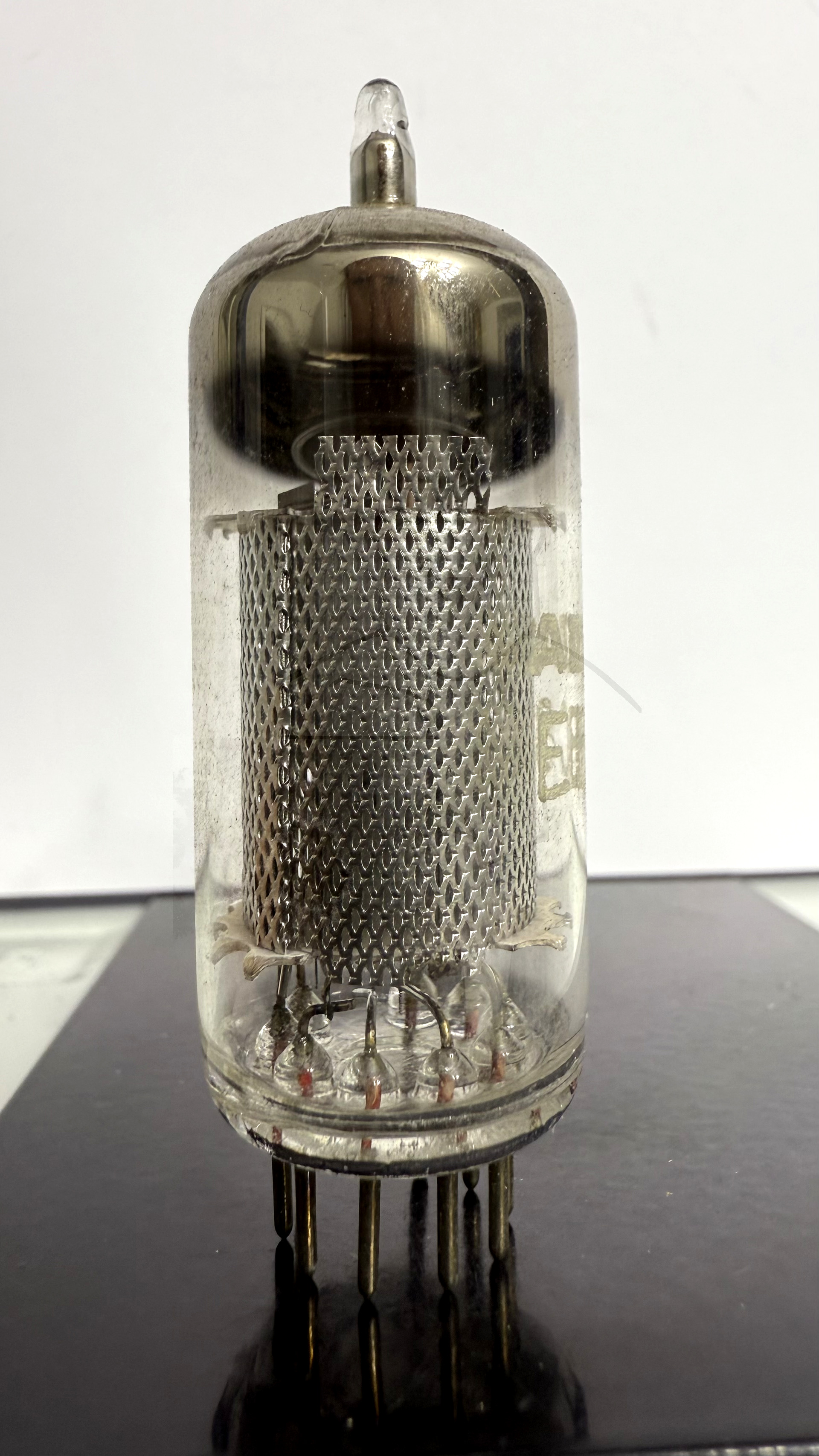

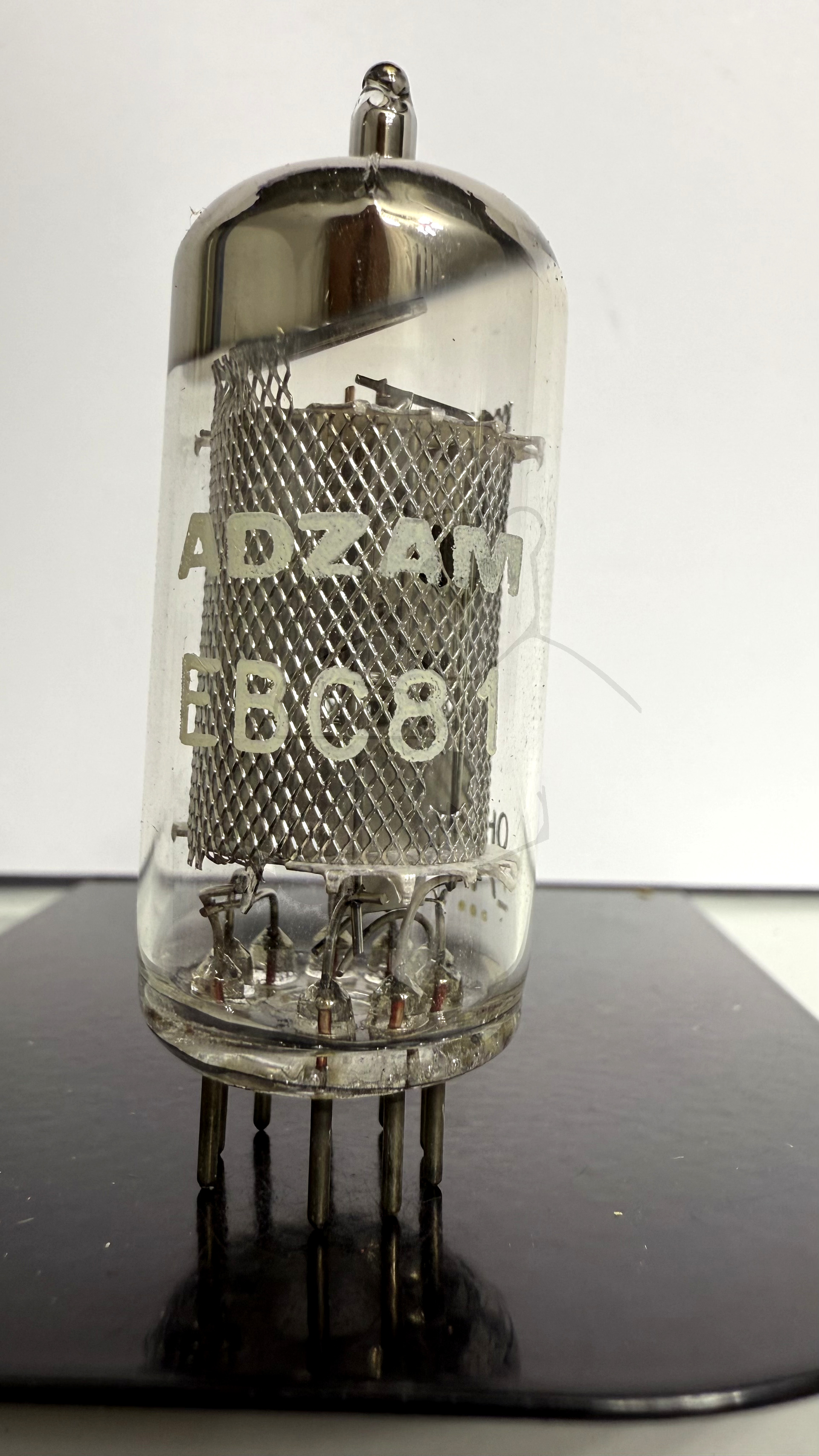

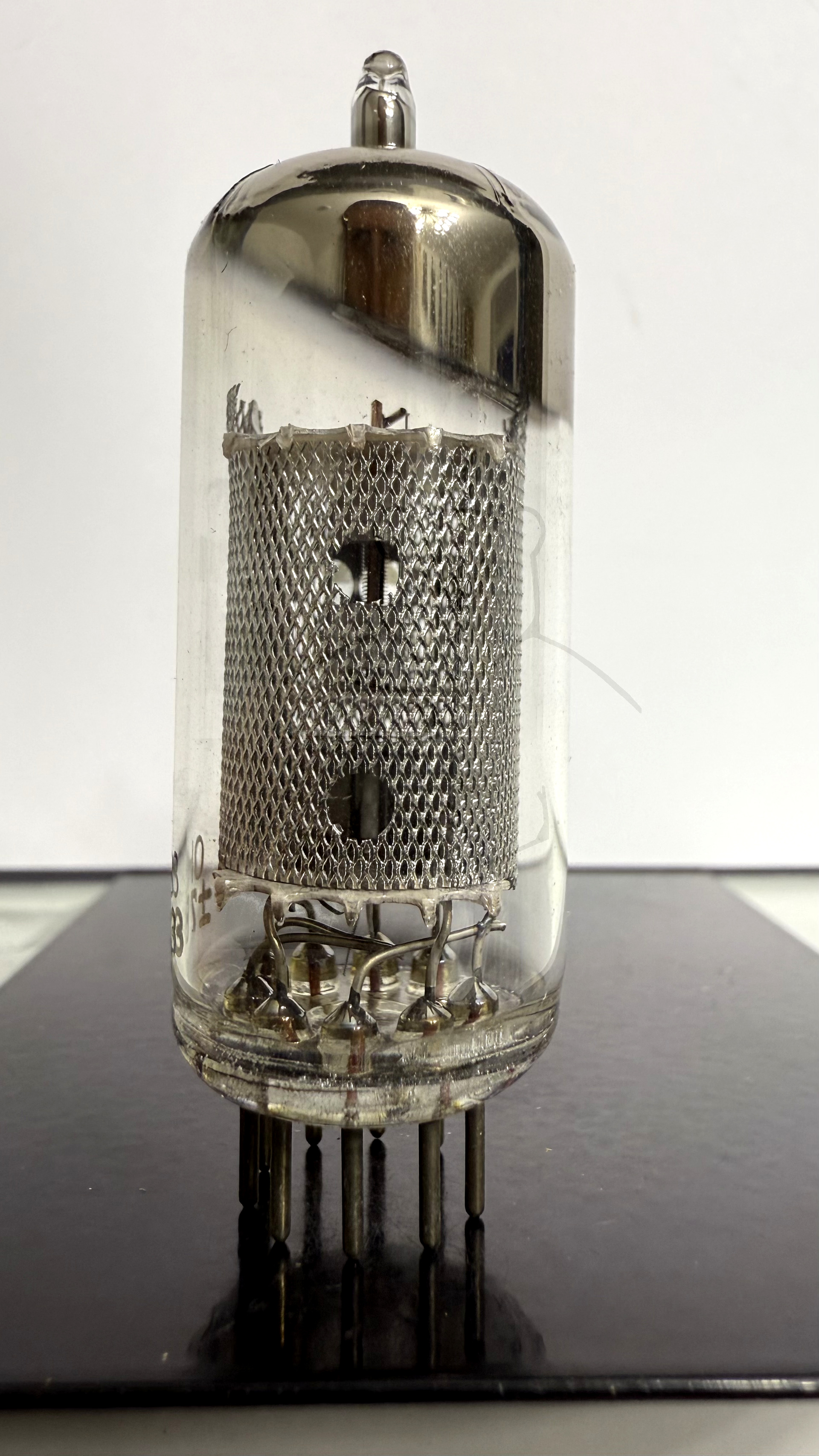

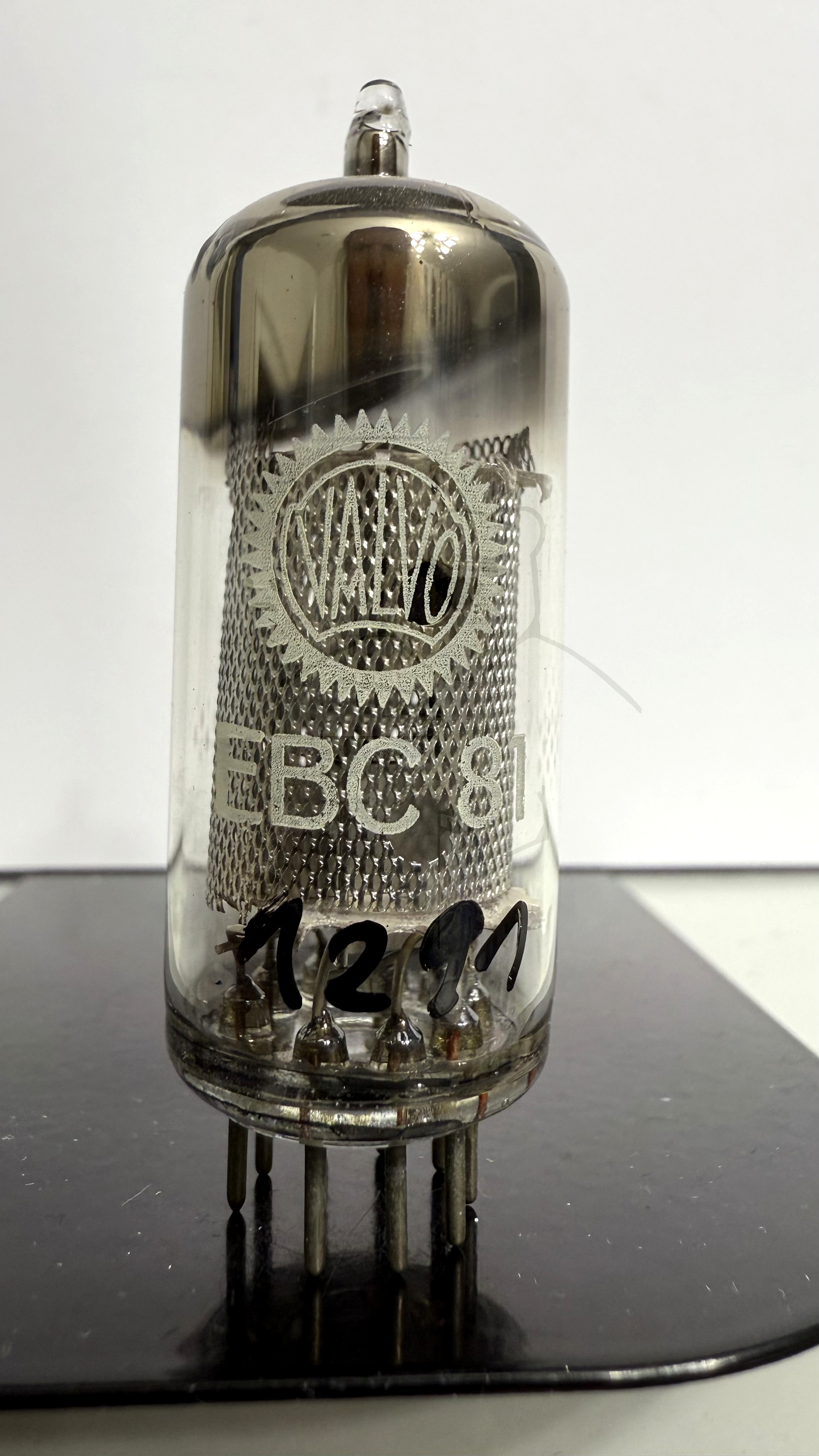

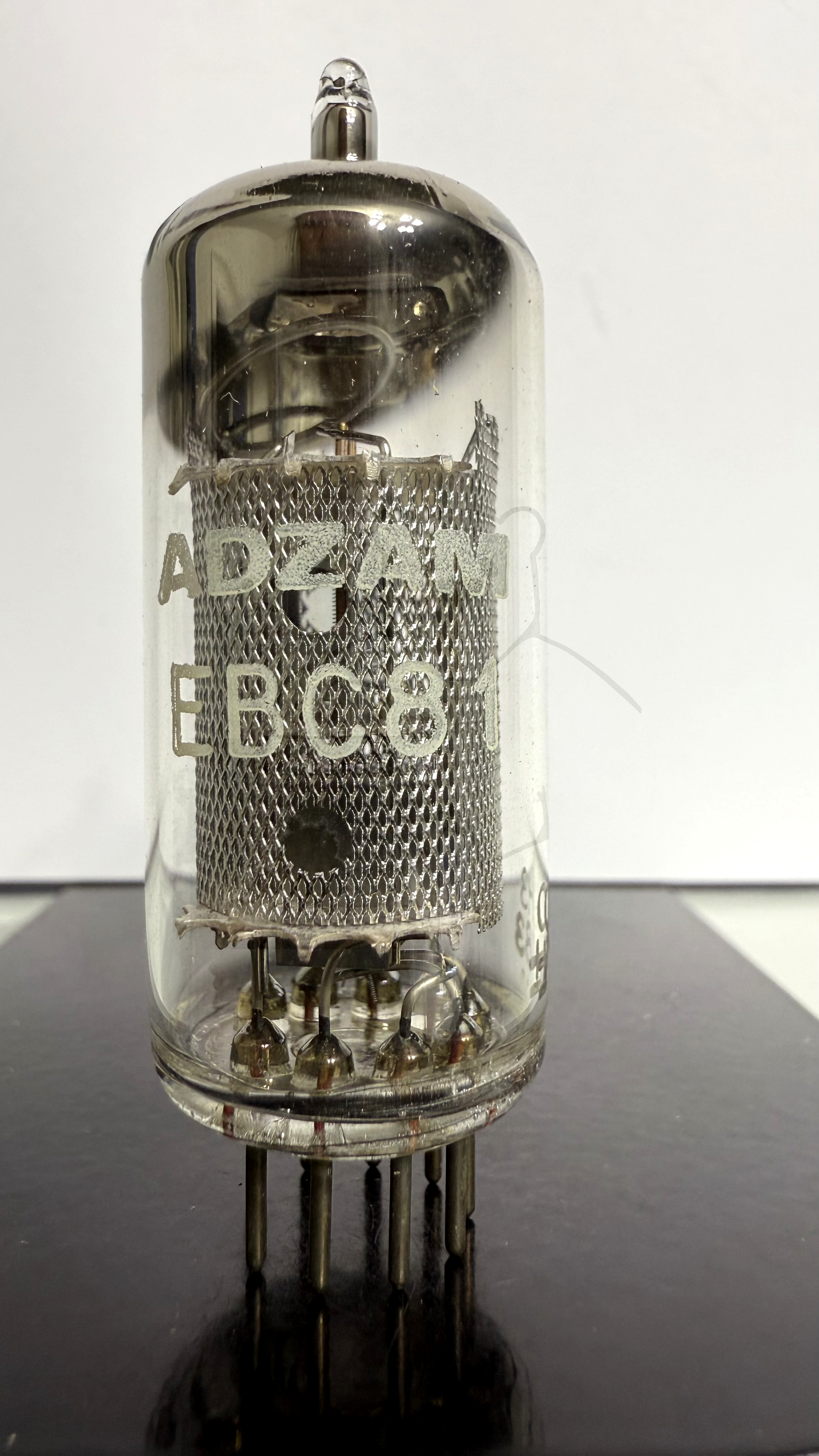

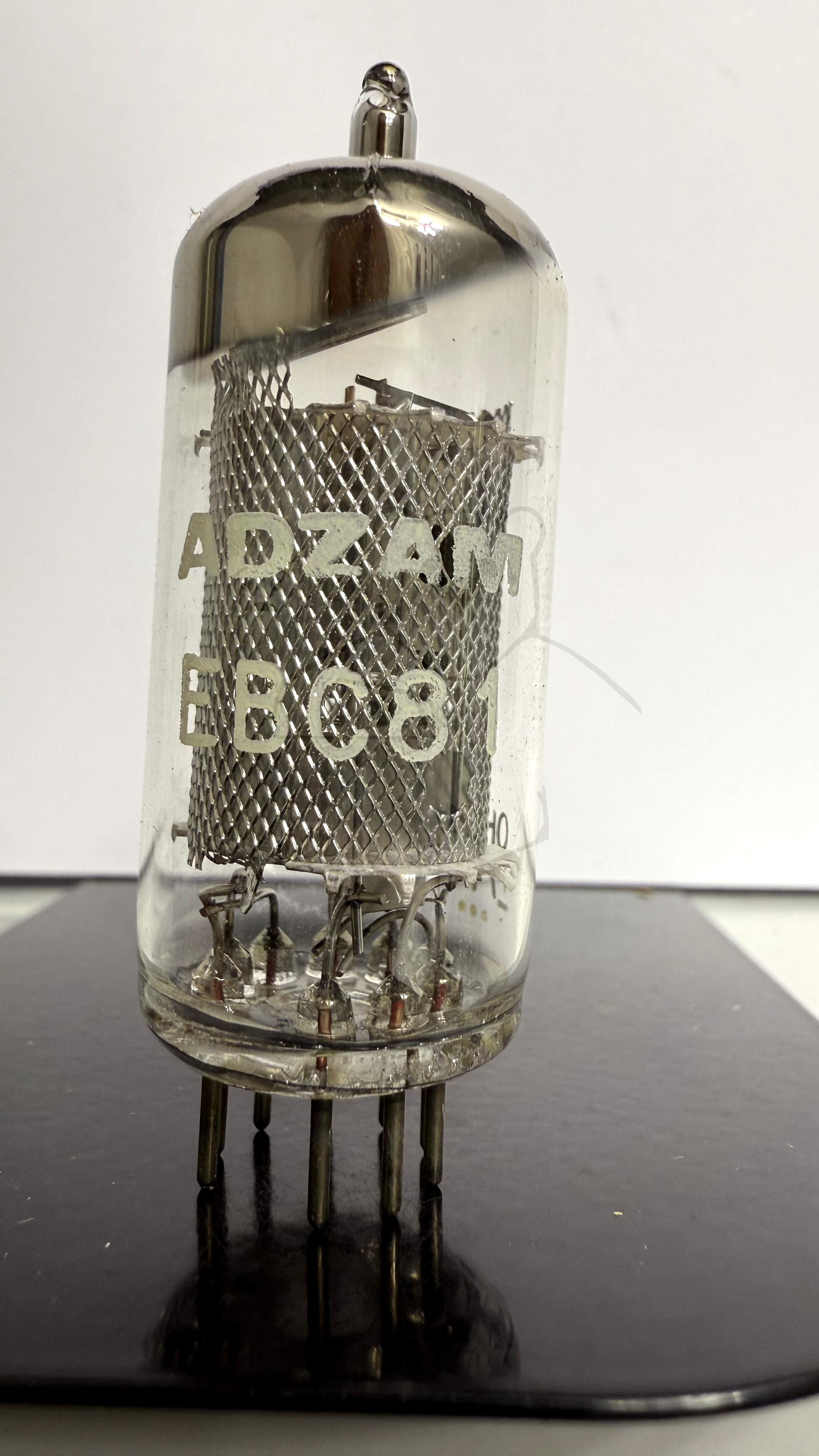

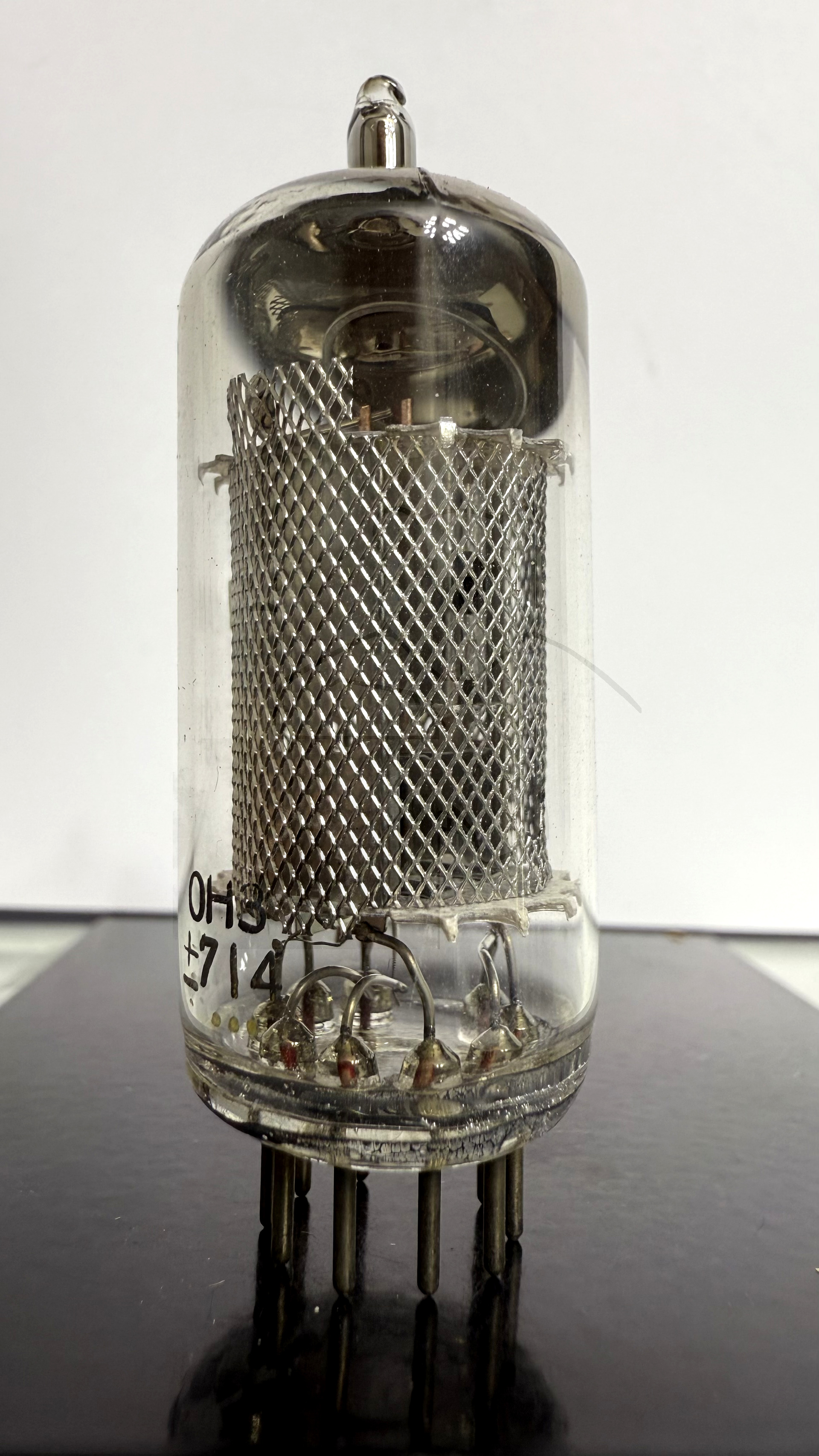

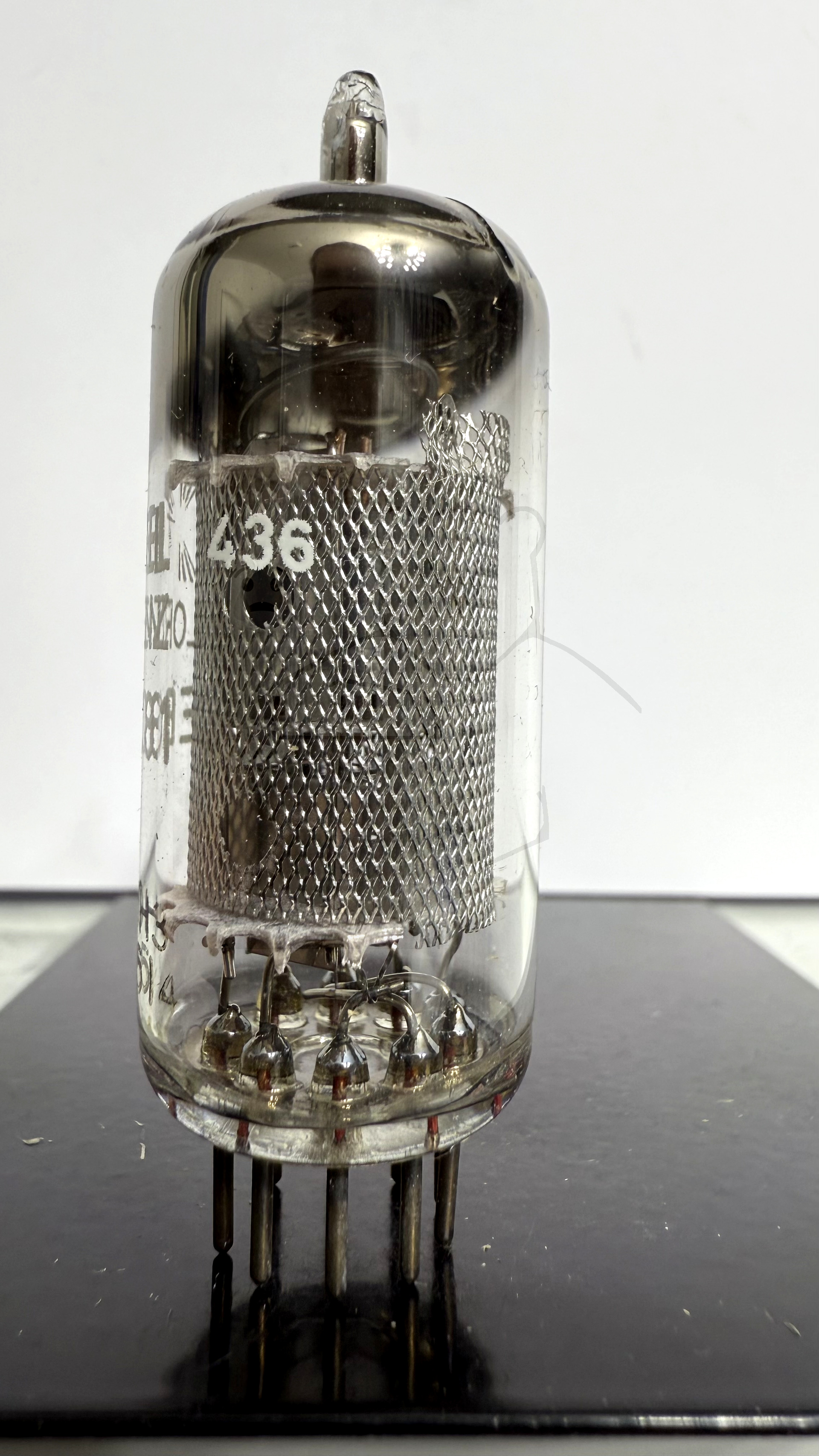

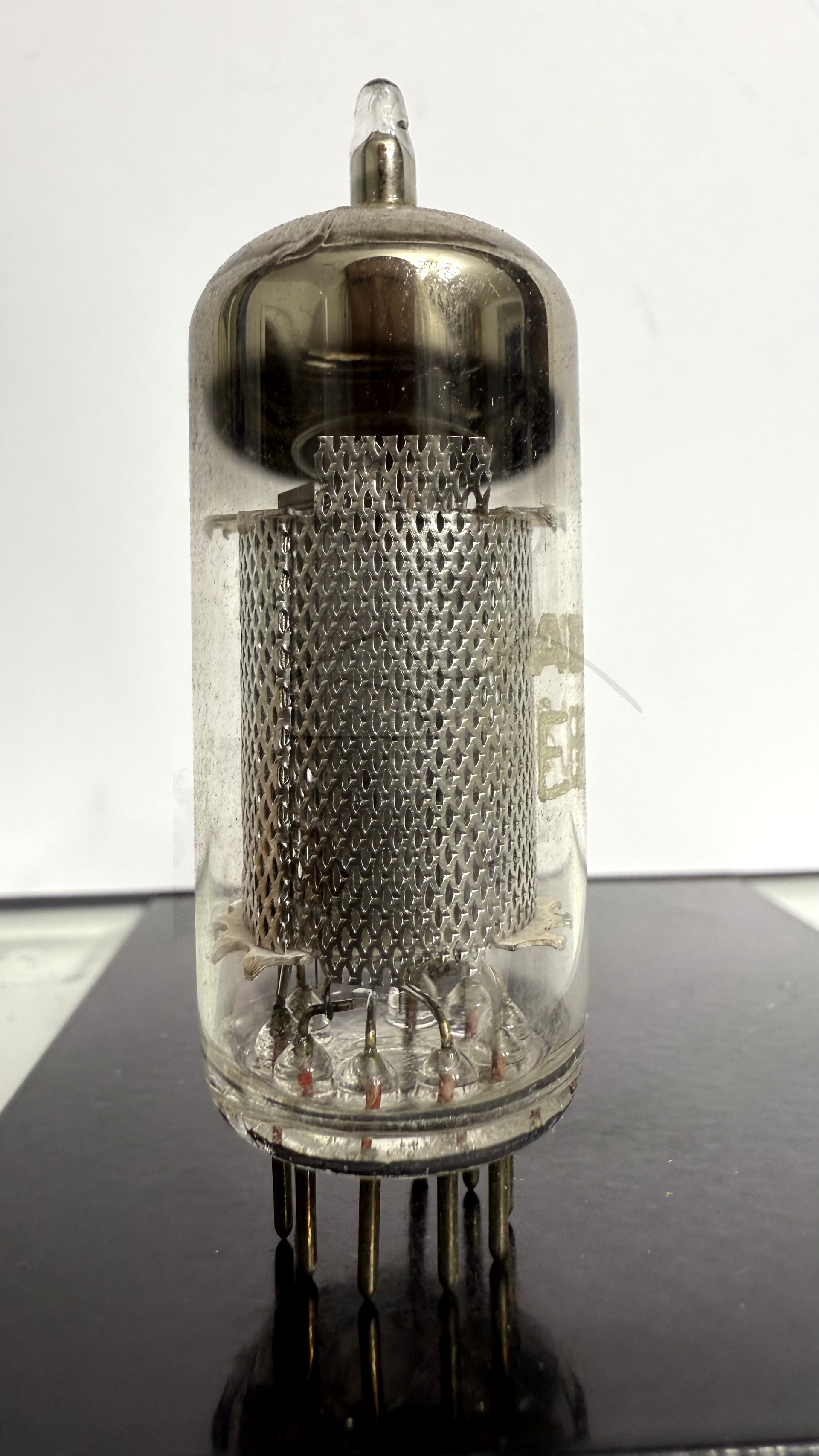

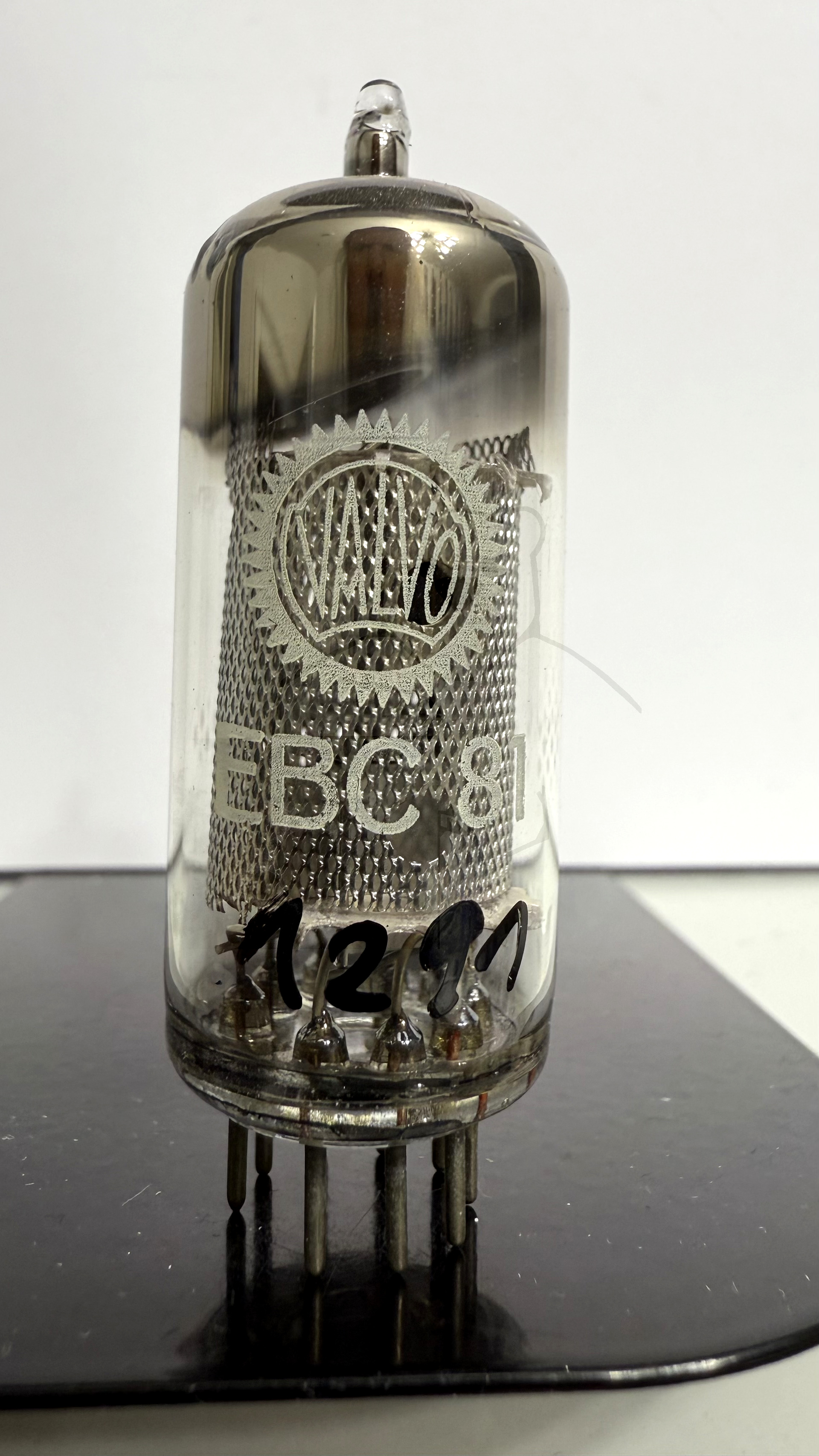

Daten und Bilder der Röhre: EBC81

🔎 Beschreibung der Röhre: EBC81

Name	EBC81
Vergleichsname	→ 6BD7
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,23
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: EBC81

	System 1	System 2
Kathode	3	3
Gitter 1	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2		8
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

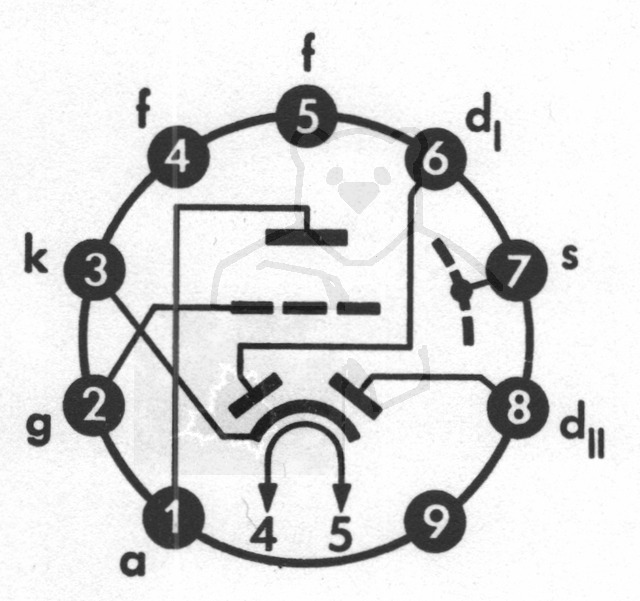

🔎 Sockelschaltung der EBC81

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBC81
Datenblatt EBC81 Mazda Belvu [www.tubedata.info].pdf (284 kB)
Datenblatt EBC81 Philips Version 1 [www.tubedata.info].pdf (184 kB)
Datenblatt EBC81 Philips Version 2 [www.tubedata.info].pdf (63 kB)
Datenblatt EBC81 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1239 kB)
Pruefkarte EBC81 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (240 kB)
Pruefkarte EBC81 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
