đ Beschreibung der Röhre: 845
| Name | 845 |
| Vergleichsname | T110-1 |
| Heizspannung (Volt) | 10 |
| Heizstrom (AmpĂšre) | 3,25 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet â Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet |
| ZusĂ€tzliche Informationen | Der BrĂŒller auf eBay: â Kryogenisierte Röhren |
| Letzte Ănderung | 06.06.2018 21:46:50 |
đ Beschreibung der Systeme fĂŒr die Röhre: 845
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 3 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 4 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

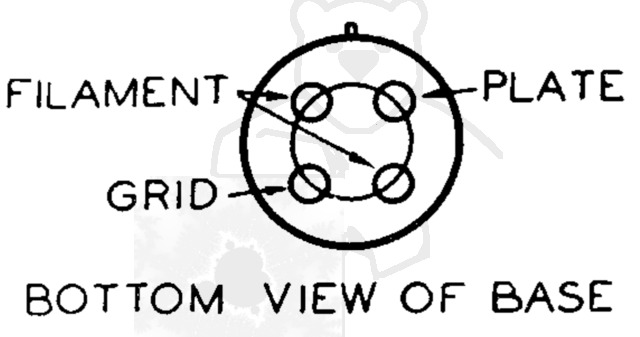

đ Sockelschaltung der 845
Bildquelle: Amperex Datenblatt
đ DatenblĂ€tter zur Röhre: 845
Datenblatt 845 Amperex.pdf (434 kB)
Datenblatt 845 RCA [www.tubedata.info].pdf (137 kB)
Datenblatt 845 T110-1 Brown-Boveri.pdf (201 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 845

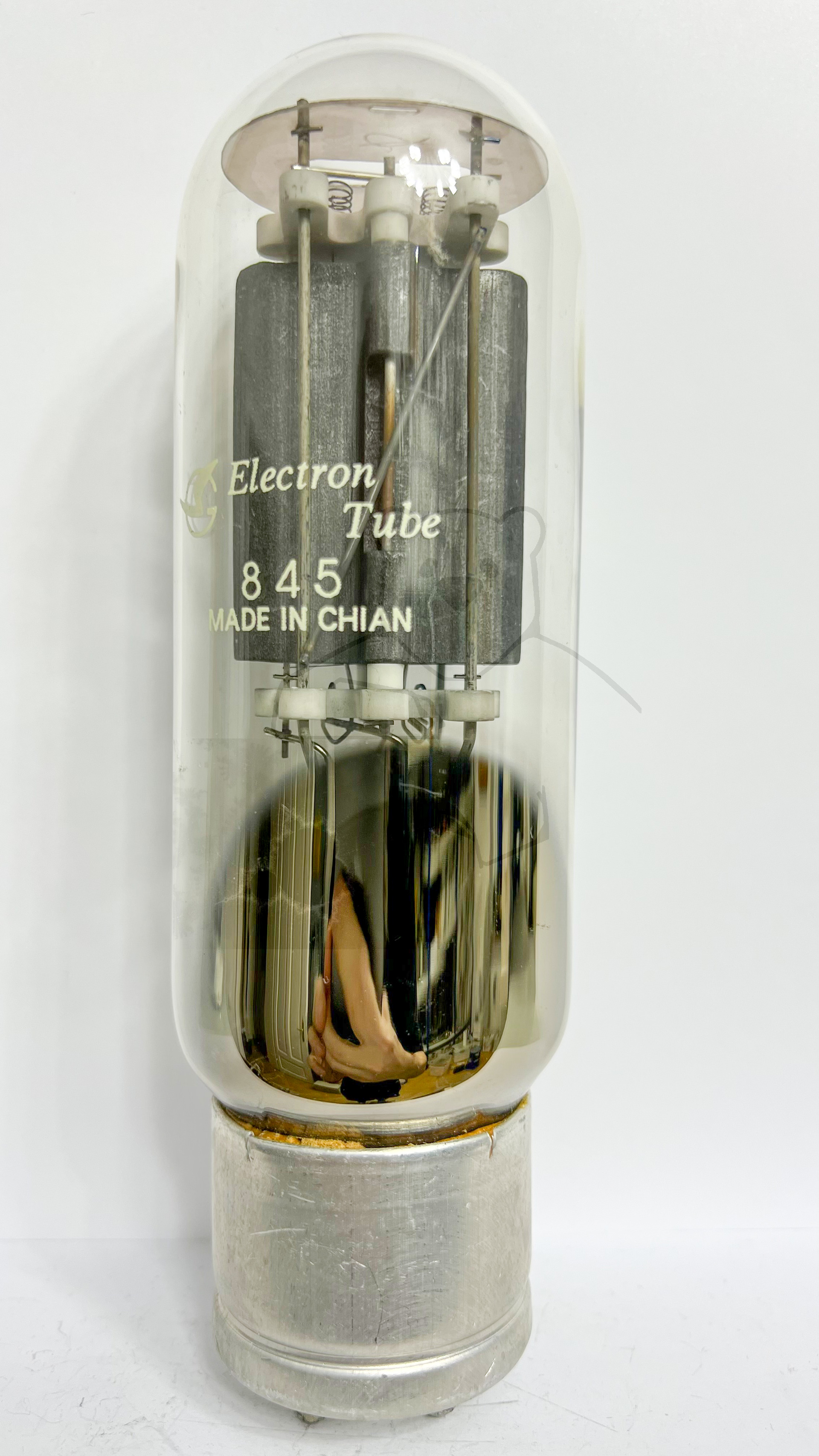

Röhre 845 #4708 Bild 1

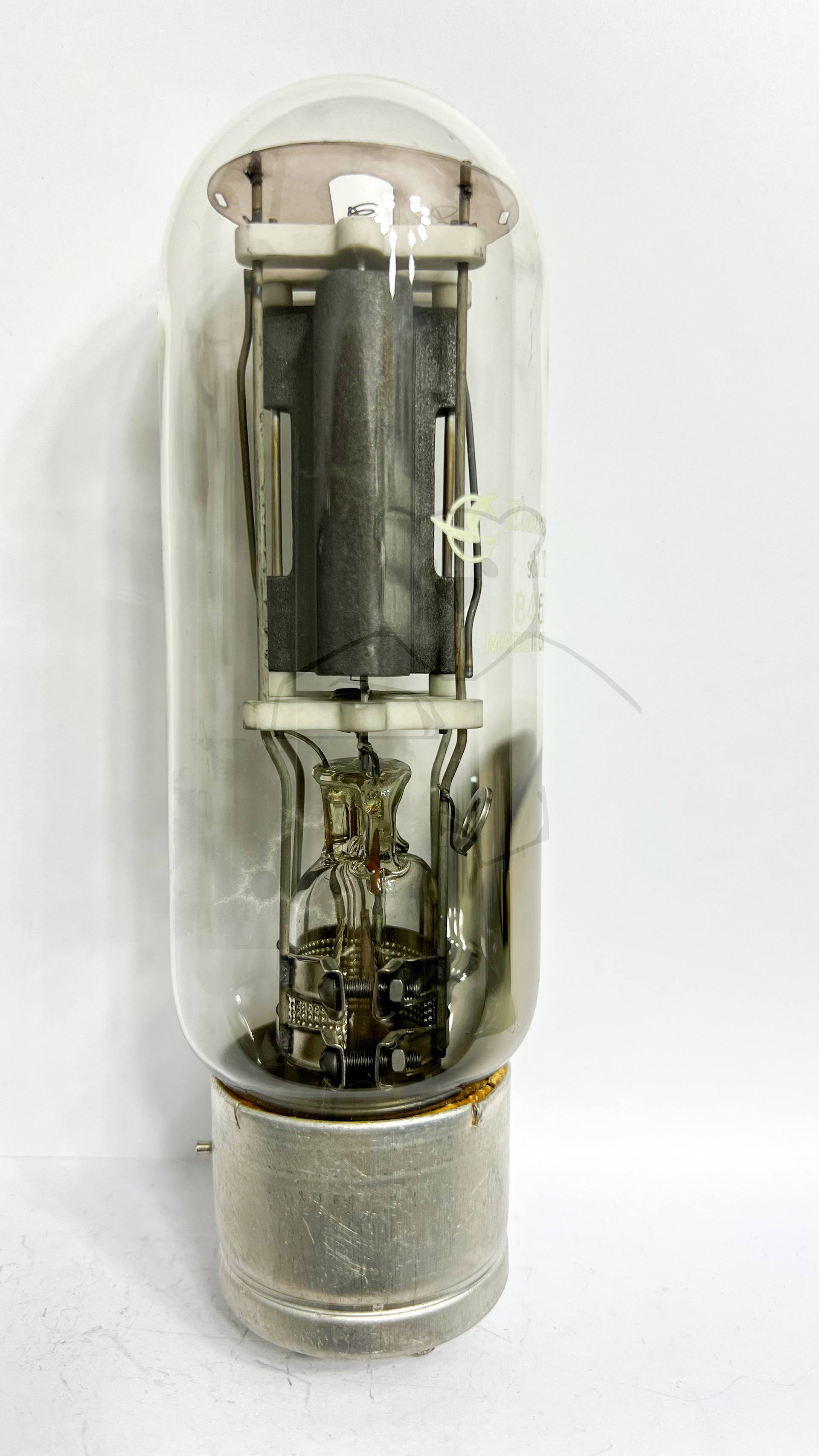

Röhre 845 #4708 Bild 2

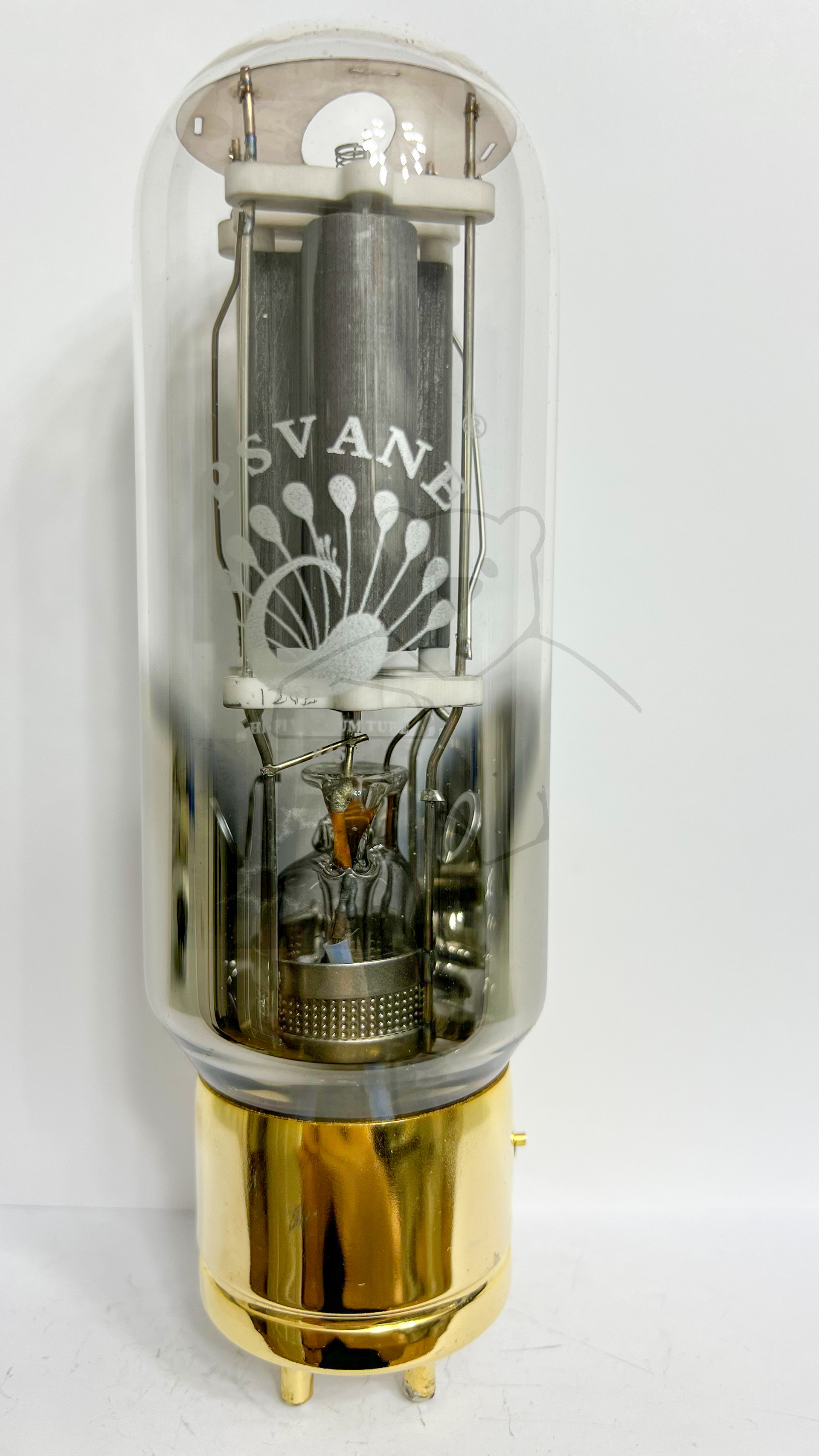

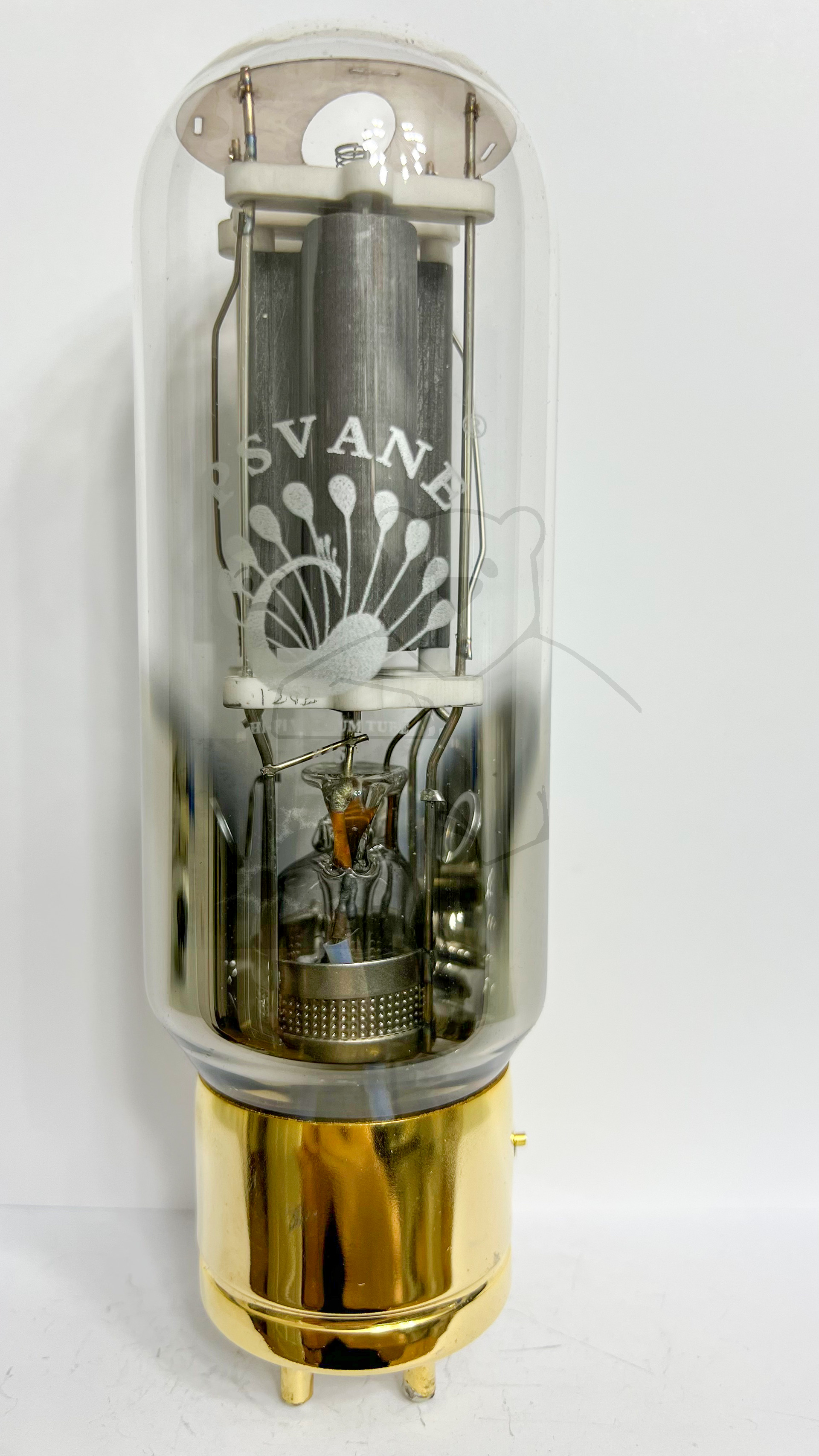

Röhre 845 #4740 Bild 1

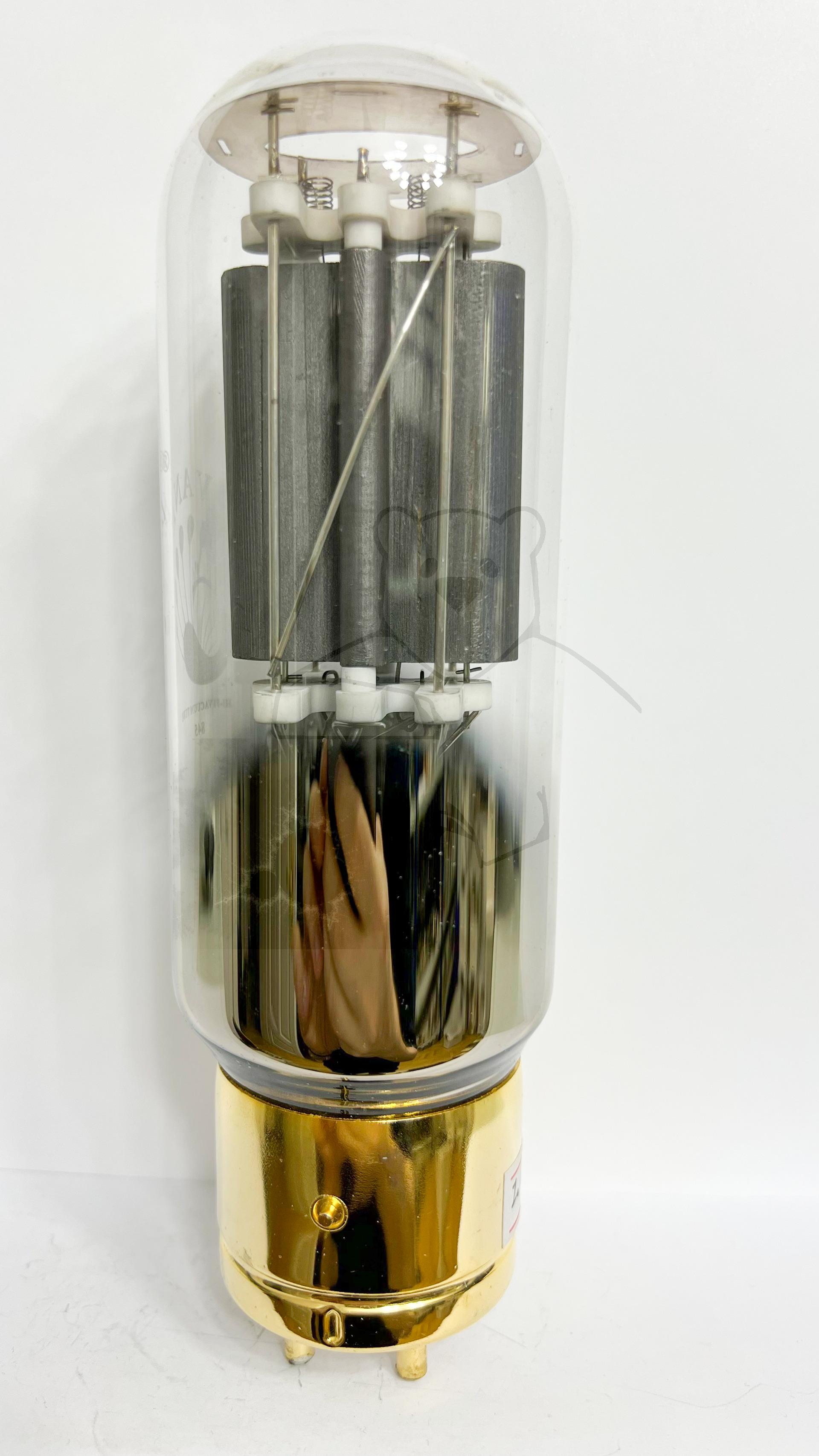

Röhre 845 #4740 Bild 2

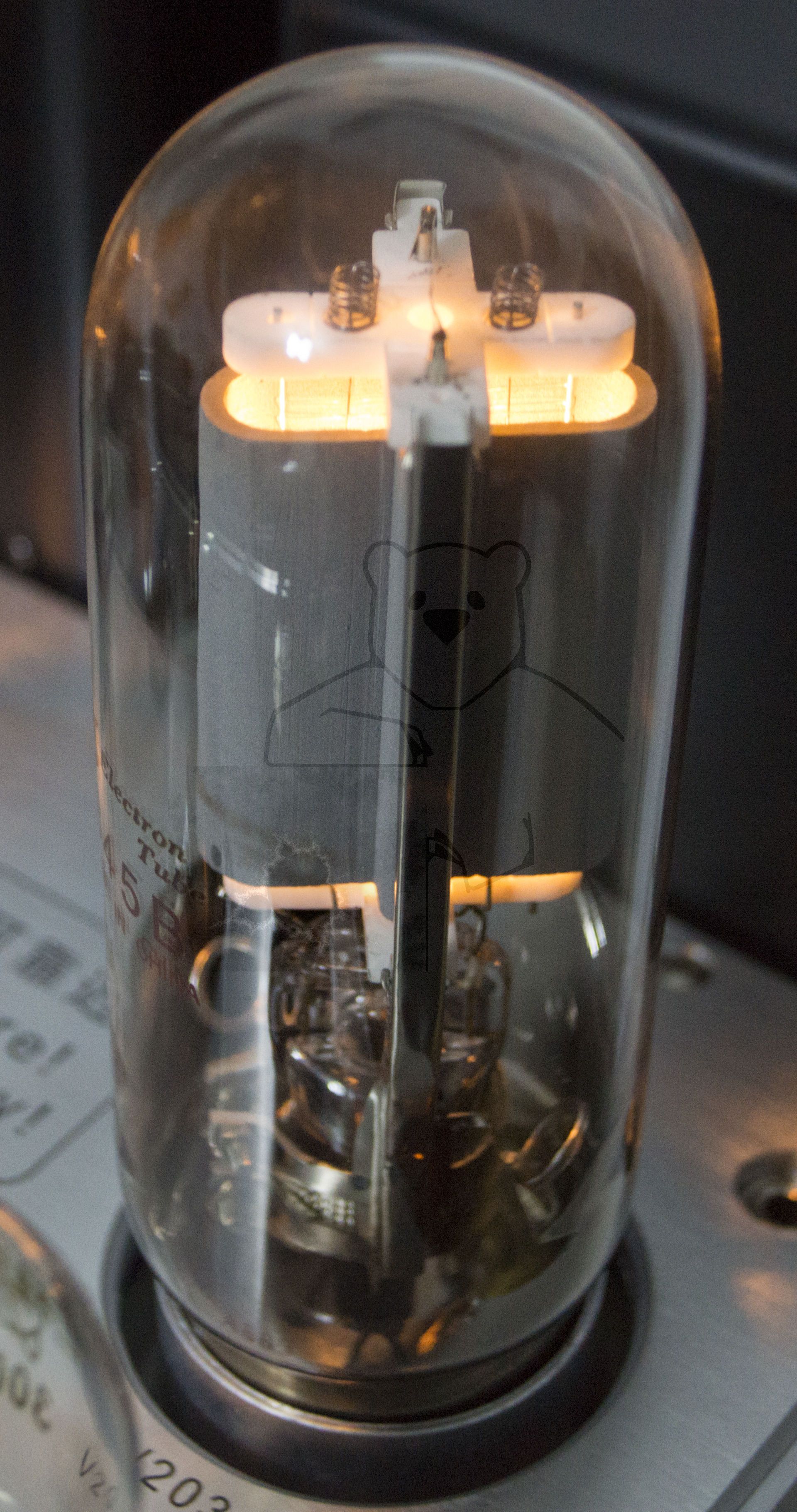

Röhre 845 In Betrieb Bild 1
Röhre 845 #4740 Verpackung
đ Alle Röhren vom Typ 845 in der Sammlung
- â 845 Inventar: 04708 Hersteller: â China, NoName
- â 845 Inventar: 04709 Hersteller: â China, NoName
- â 845 Inventar: 04740 Hersteller: â Psvane (China)
- â 845 Inventar: 04741 Hersteller: â Psvane (China)
