Daten und Bilder der Röhre: 6DQ6

🔎 Beschreibung der Röhre: 6DQ6

Name	6DQ6
Vergleichsname	→ 6DQ6B 6GW6
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:17:36

🔎 Beschreibung der Systeme für die Röhre: 6DQ6

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

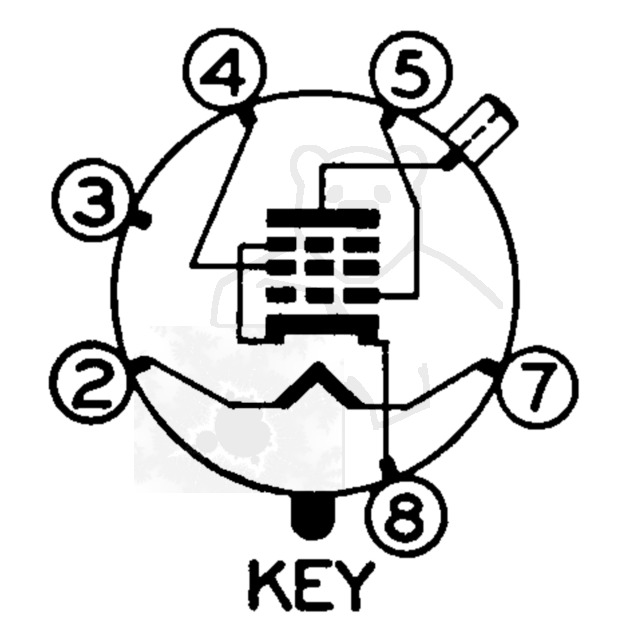

🔎 Sockelschaltung der 6DQ6

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6DQ6
Datenblatt 6DQ6A General Electric Version 1.pdf (421 kB)
Datenblatt 6DQ6A General Electric Version 2.pdf (313 kB)
Datenblatt 6DQ6A Mazda Belvu [www.tubedata.info].pdf (173 kB)
Datenblatt 6DQ6A Tung-Sol [www.tubedata.info].pdf (144 kB)
Datenblatt 6DQ6B General Electric [www.tubedata.info].pdf (313 kB)
Datenblatt 6DQ6B Tung-Sol [www.tubedata.info].pdf (179 kB)
Pruefkarte 6DQ6 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (289 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 6DQ6

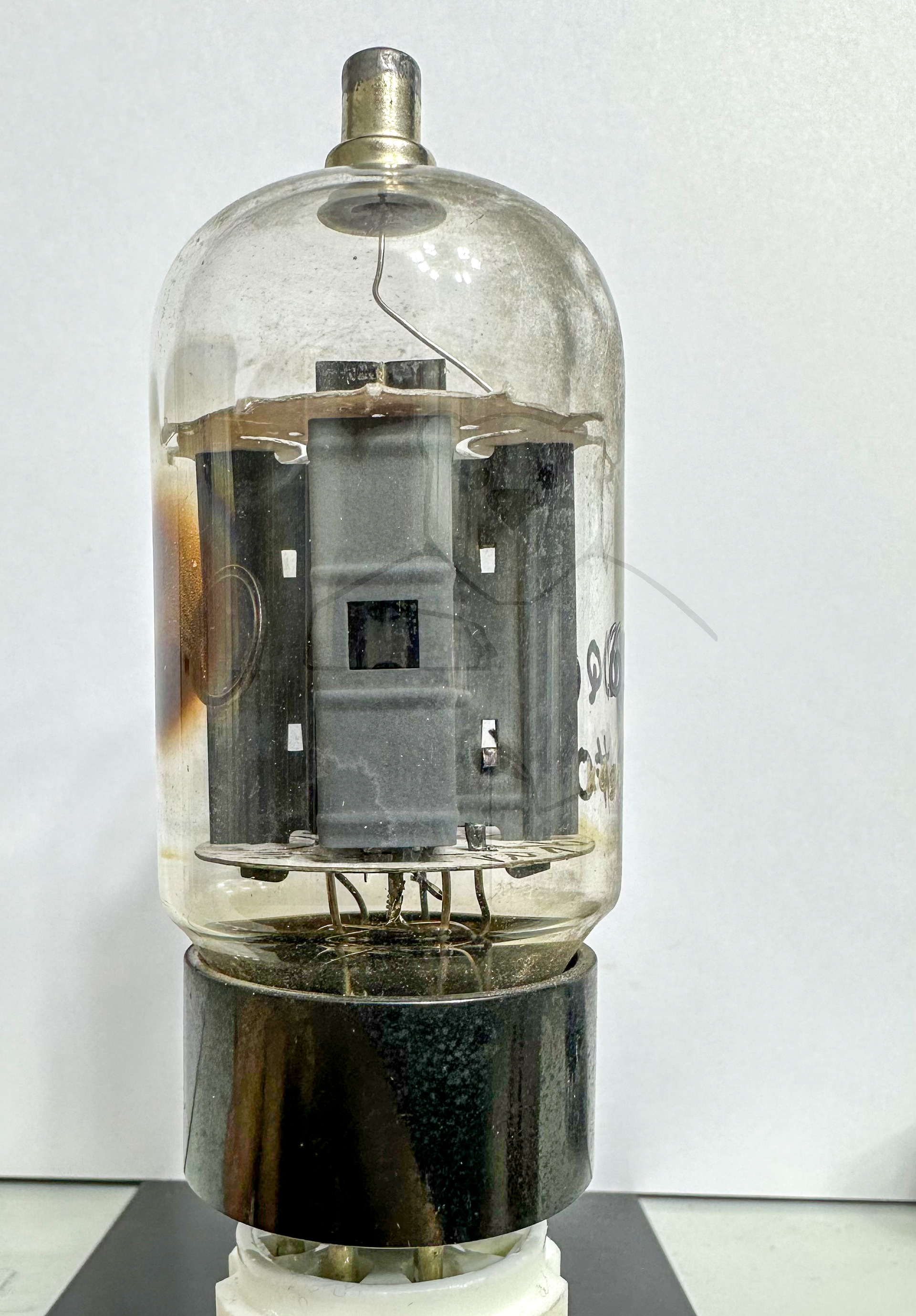

Röhre 6DQ6 #0234 Bild 1

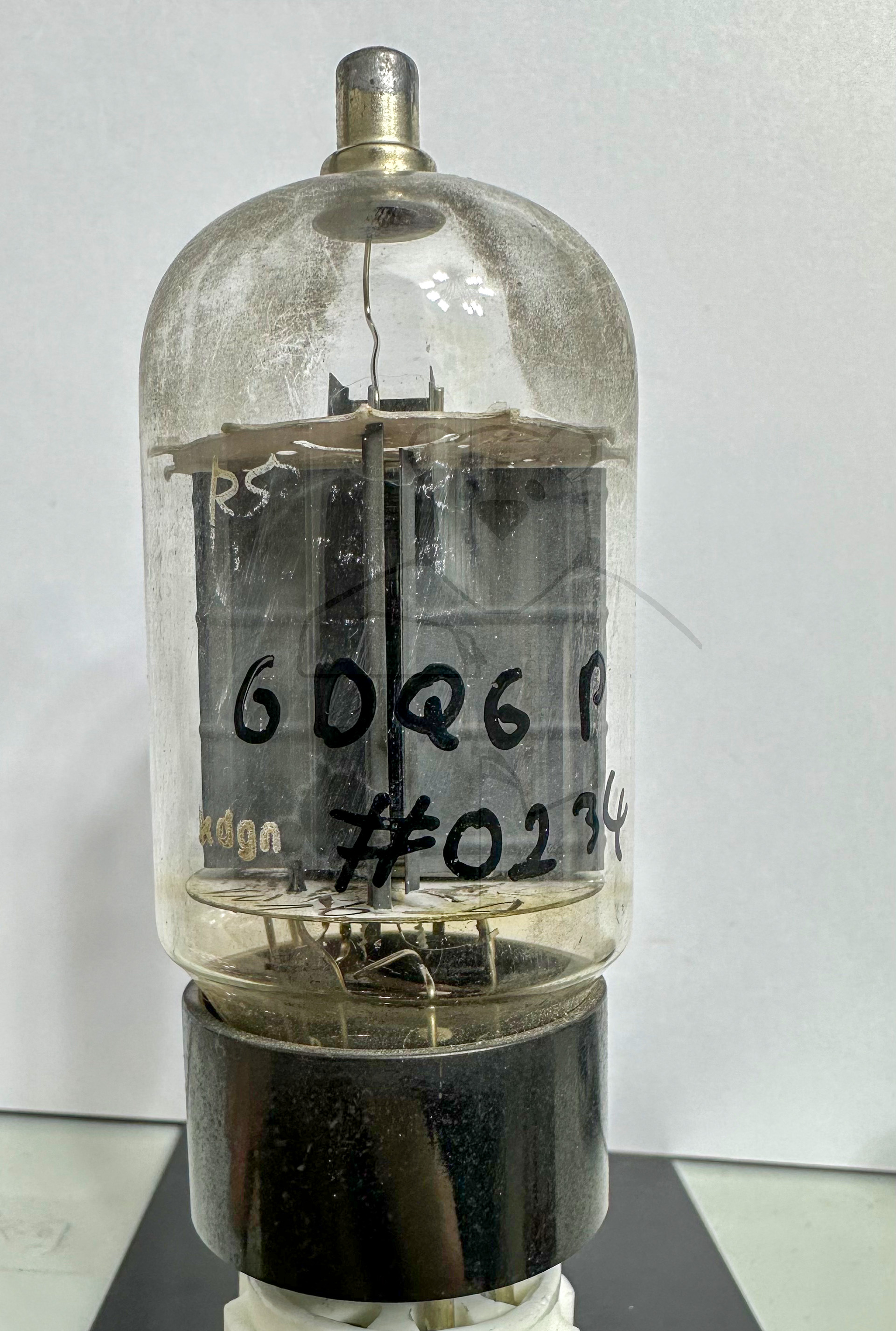

Röhre 6DQ6 #0234 Bild 2

🔎 Alle Röhren vom Typ 6DQ6 in der Sammlung

→ 6DQ6 Inventar: 00234 Hersteller: → Ultron
