đ Beschreibung der Röhre: 6DQ6B
| Name | 6DQ6B |
| Vergleichsname | â 6DQ6 6GW6 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 05.06.2018 20:17:48 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6DQ6B
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

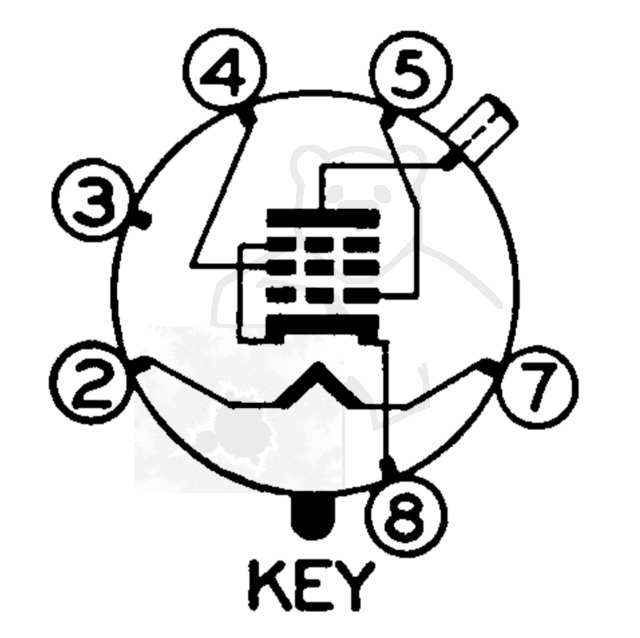

đ Sockelschaltung der 6DQ6B
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 6DQ6B
Datenblatt 6DQ6A General Electric Version 1.pdf (421 kB)
Datenblatt 6DQ6A General Electric Version 2.pdf (313 kB)
Datenblatt 6DQ6A Mazda Belvu [www.tubedata.info].pdf (173 kB)
Datenblatt 6DQ6A Tung-Sol [www.tubedata.info].pdf (144 kB)
Datenblatt 6DQ6B General Electric [www.tubedata.info].pdf (313 kB)
Datenblatt 6DQ6B Tung-Sol [www.tubedata.info].pdf (179 kB)
Pruefkarte 6DQ6 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (289 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6DQ6B

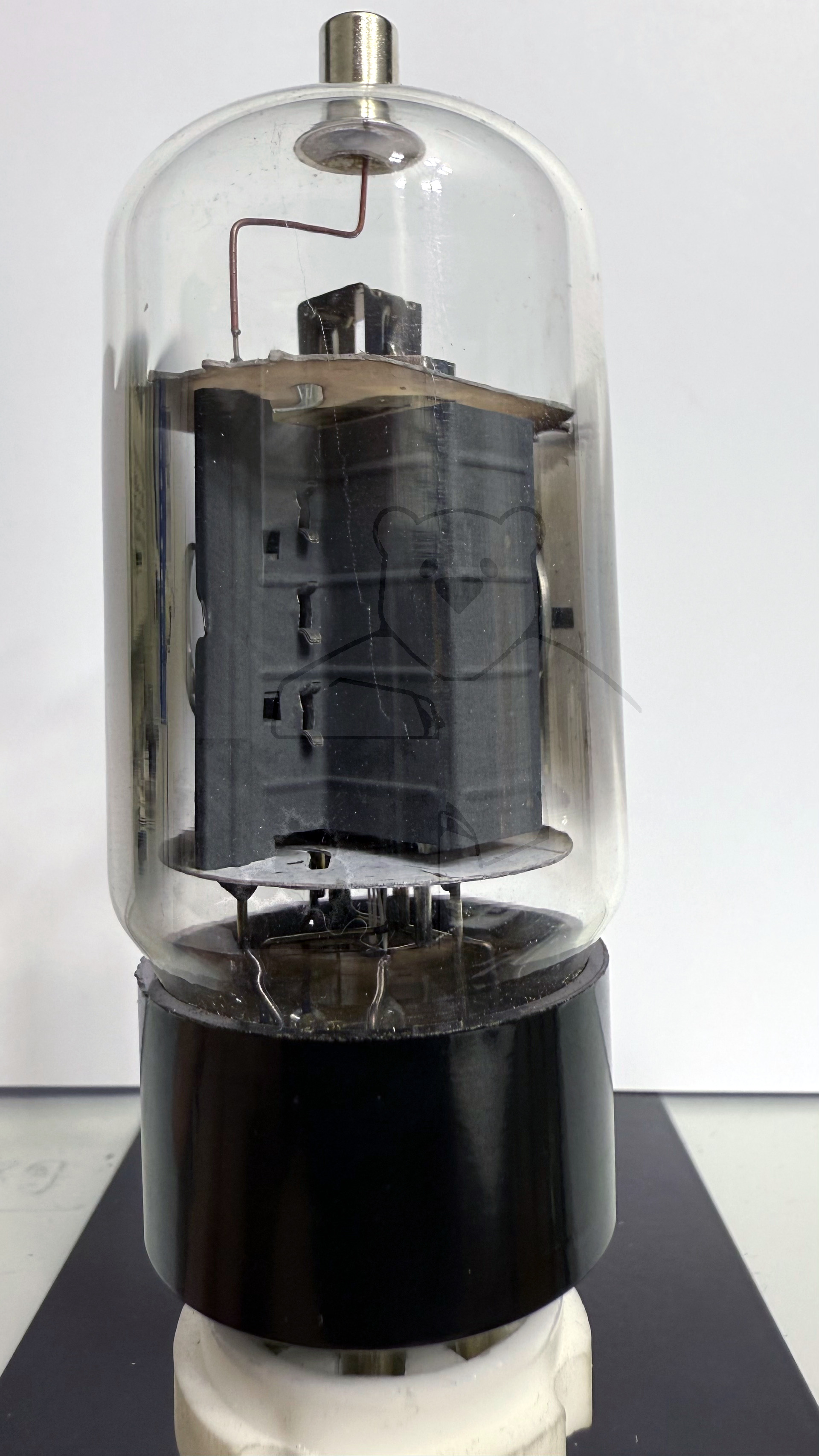

Röhre 6DQ6B #6849 Bild 1

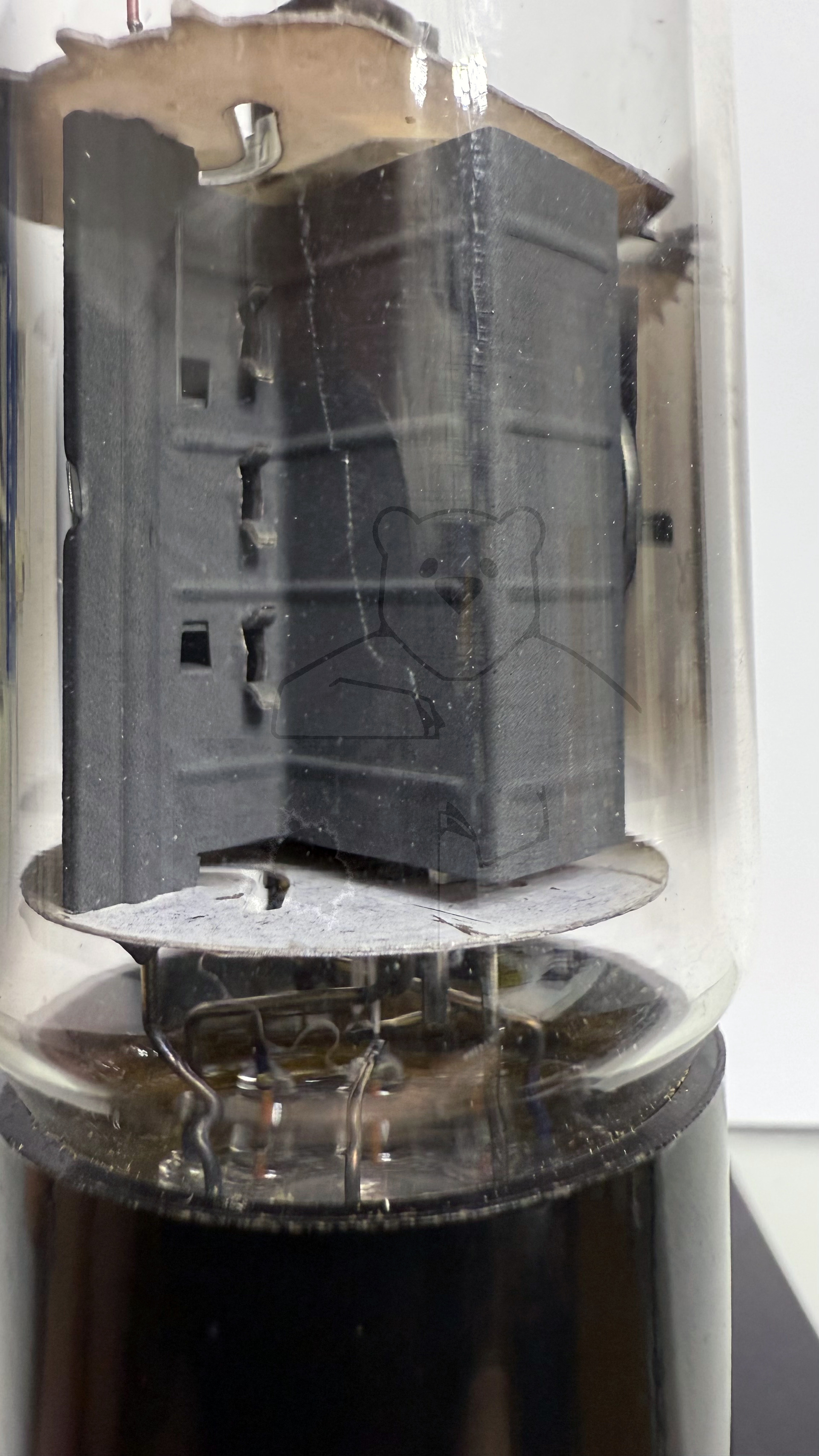

Röhre 6DQ6B #6849 Bild 2

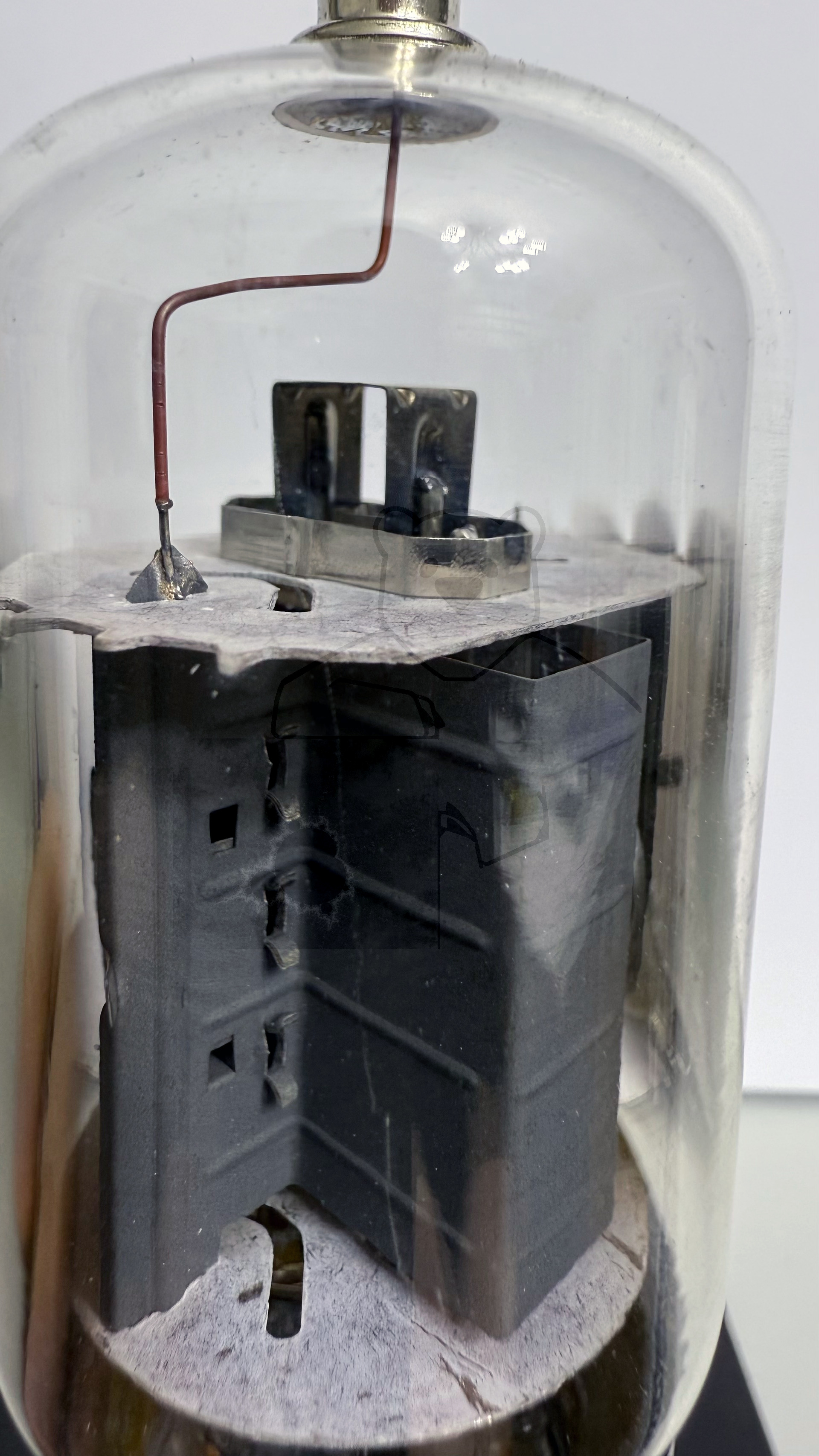

Röhre 6DQ6B #6849 Bild 3

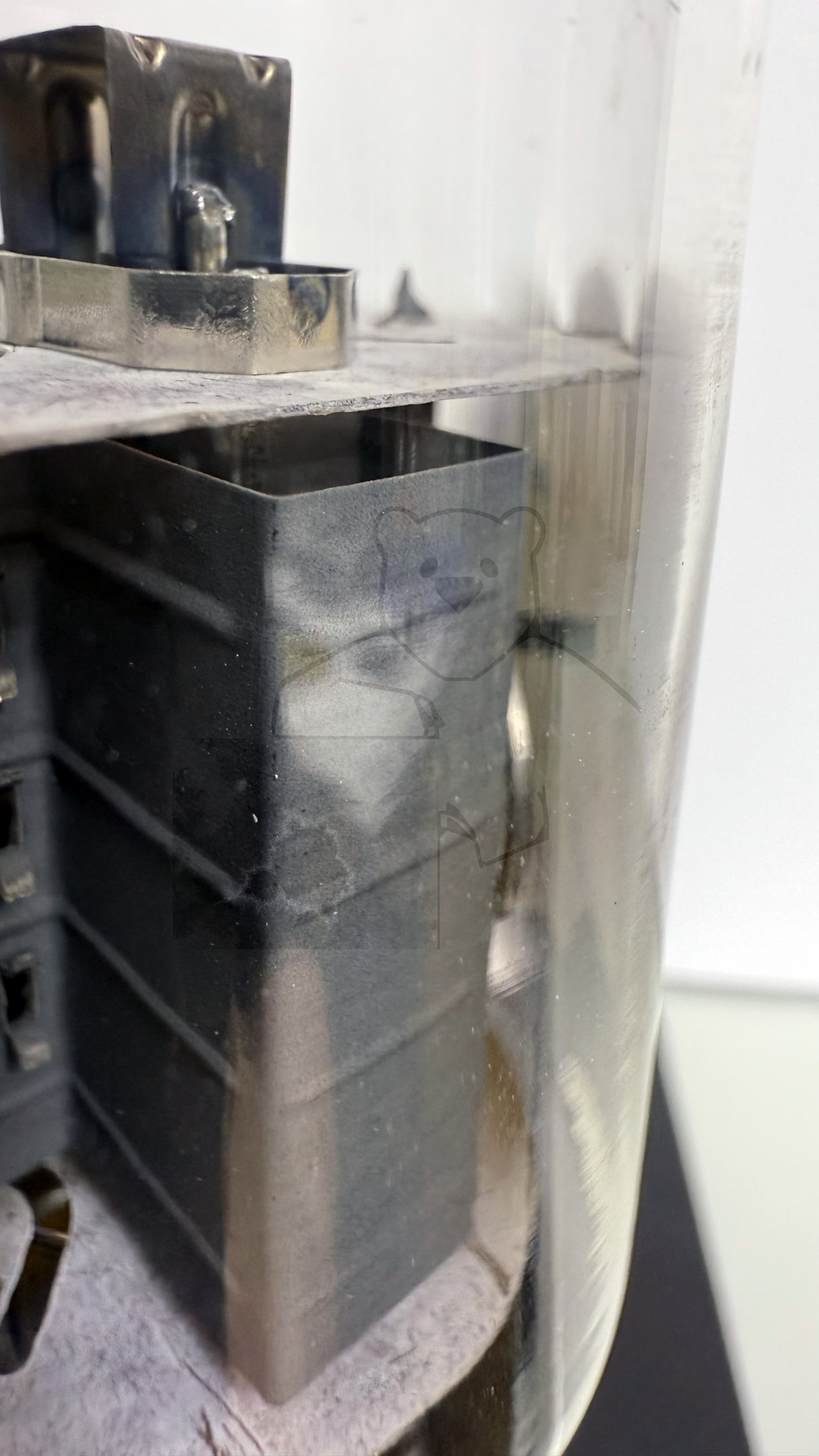

Röhre 6DQ6B #6849 Bild 4

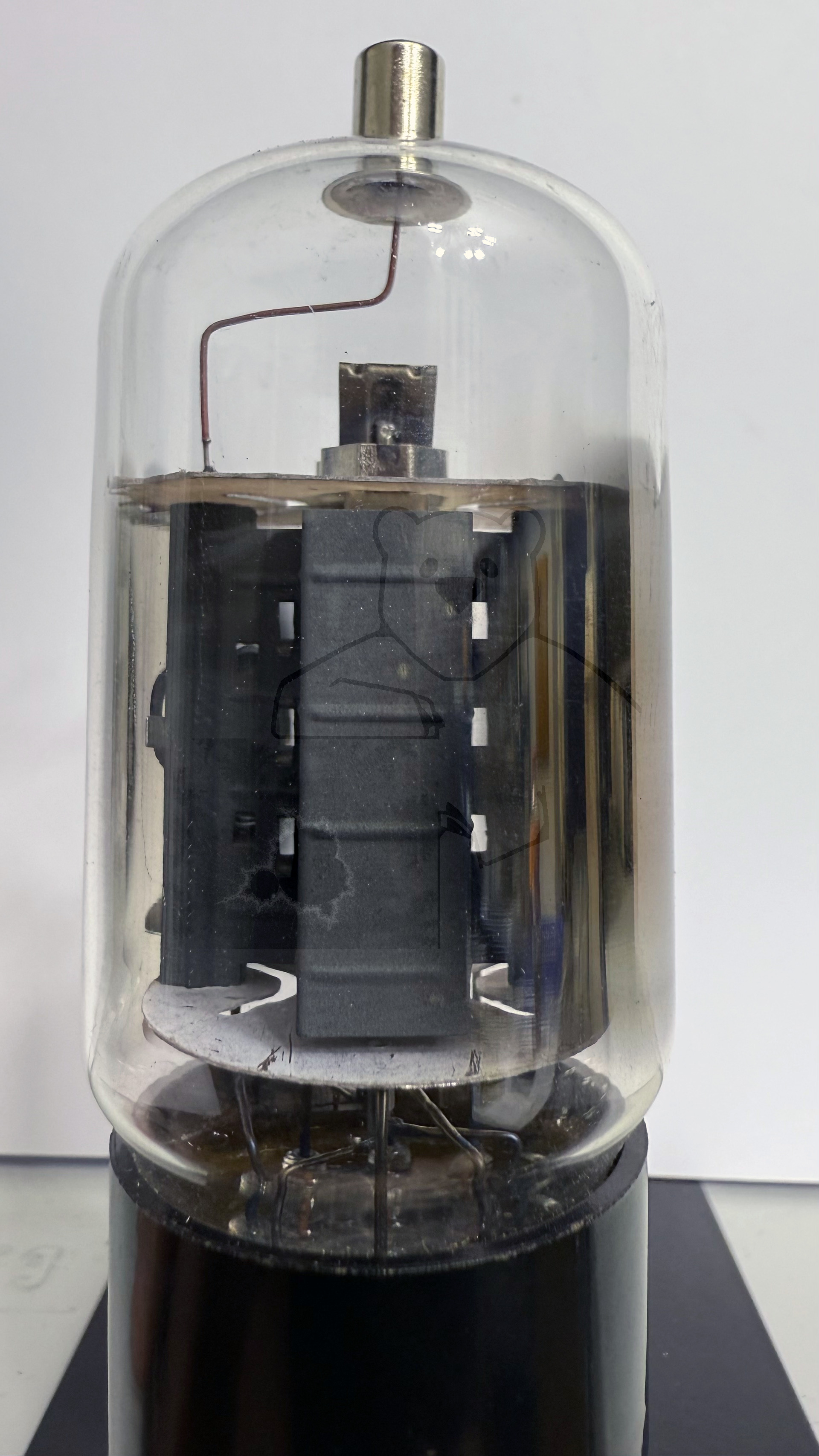

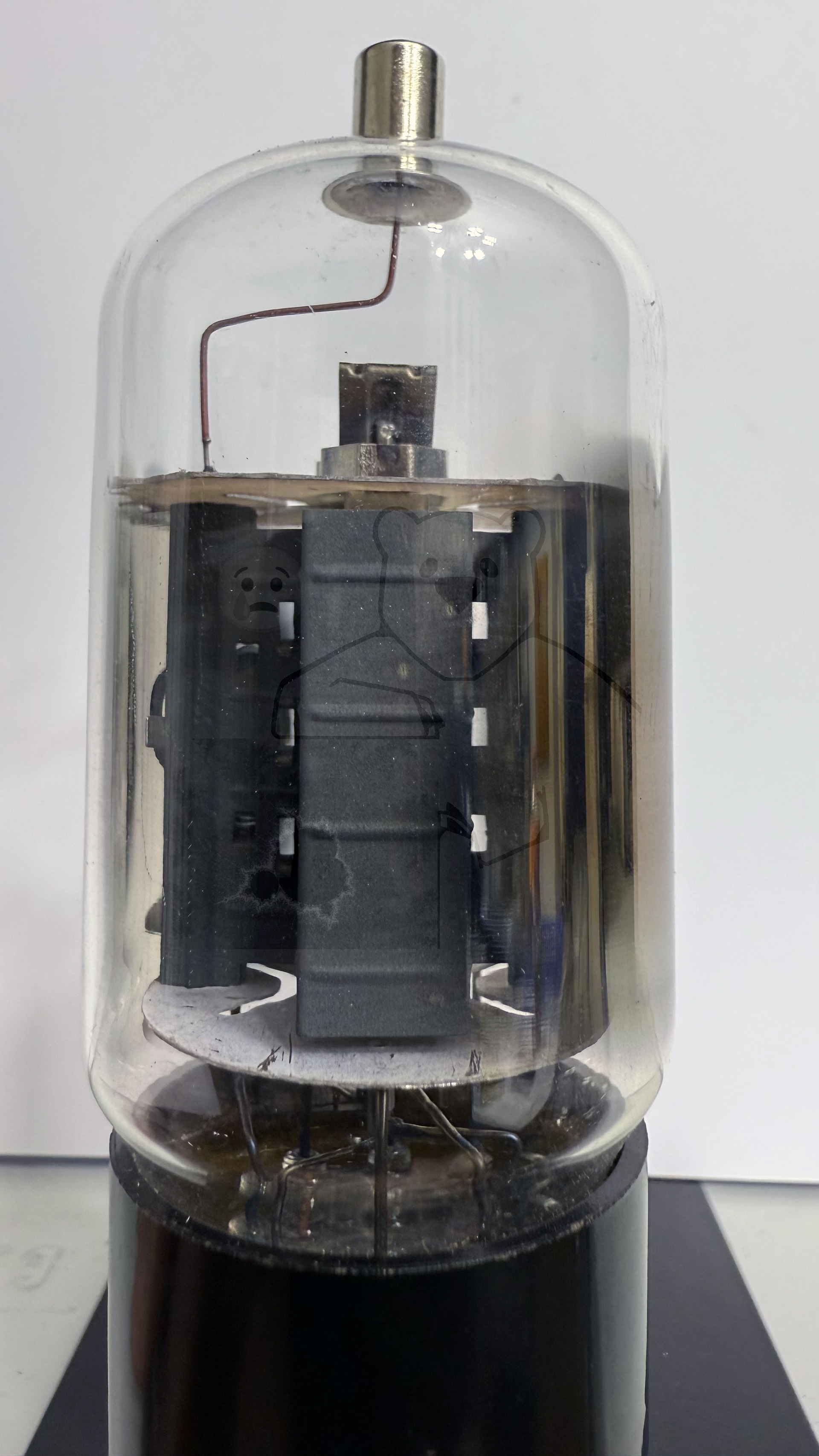

Röhre 6DQ6B #6849 Bild 5

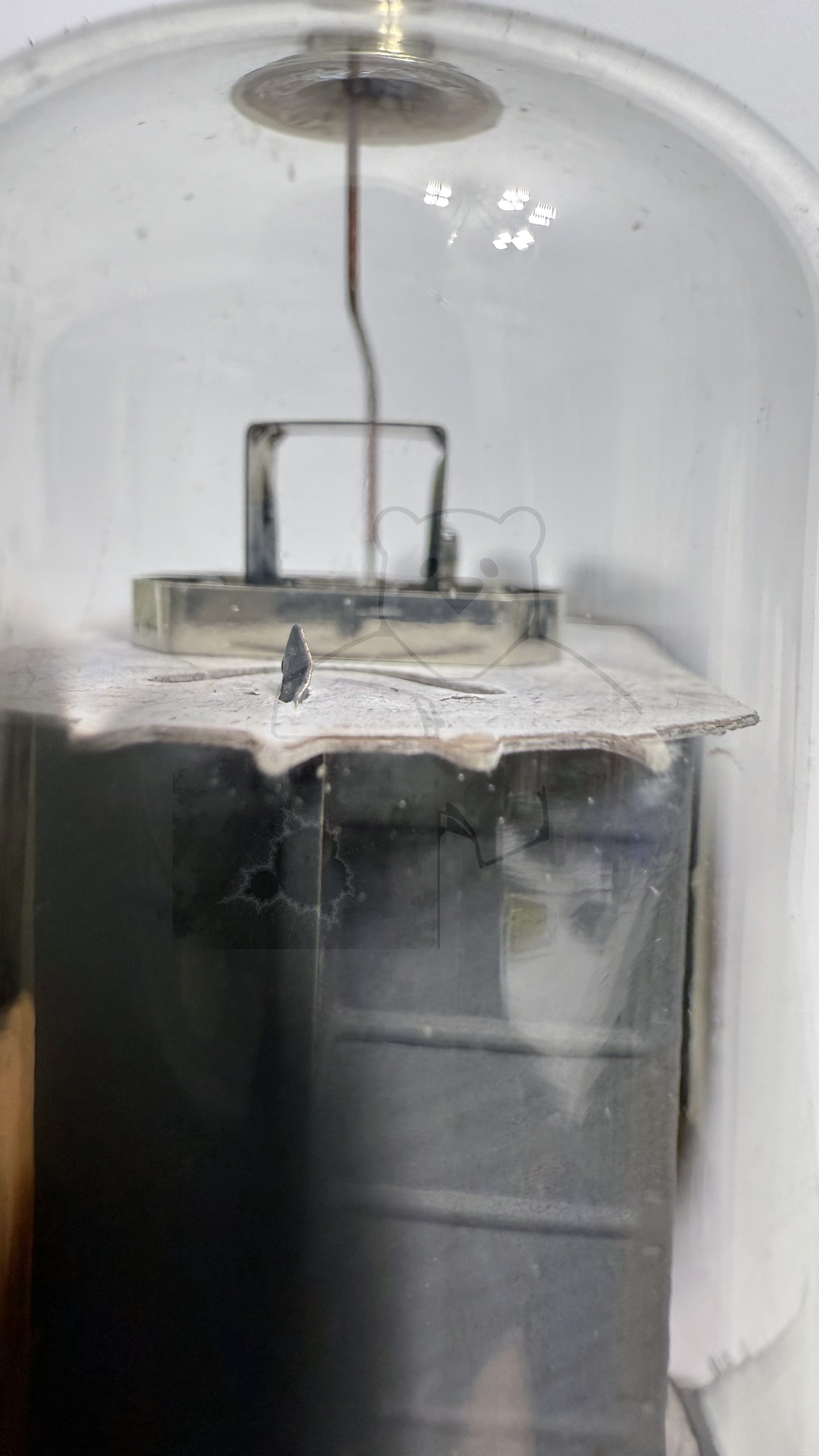

Röhre 6DQ6B #6849 Bild 6

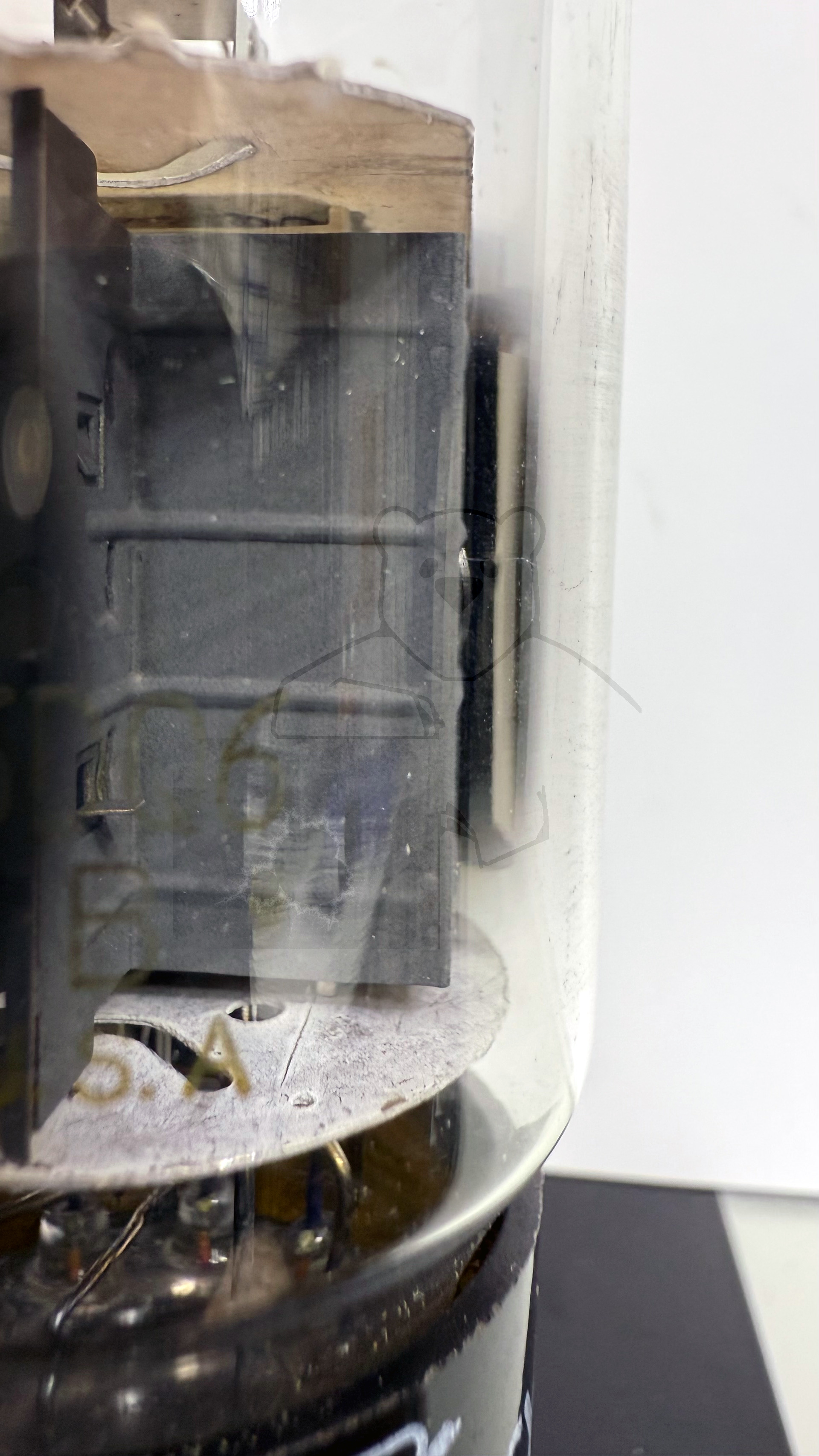

Röhre 6DQ6B #6849 Bild 7

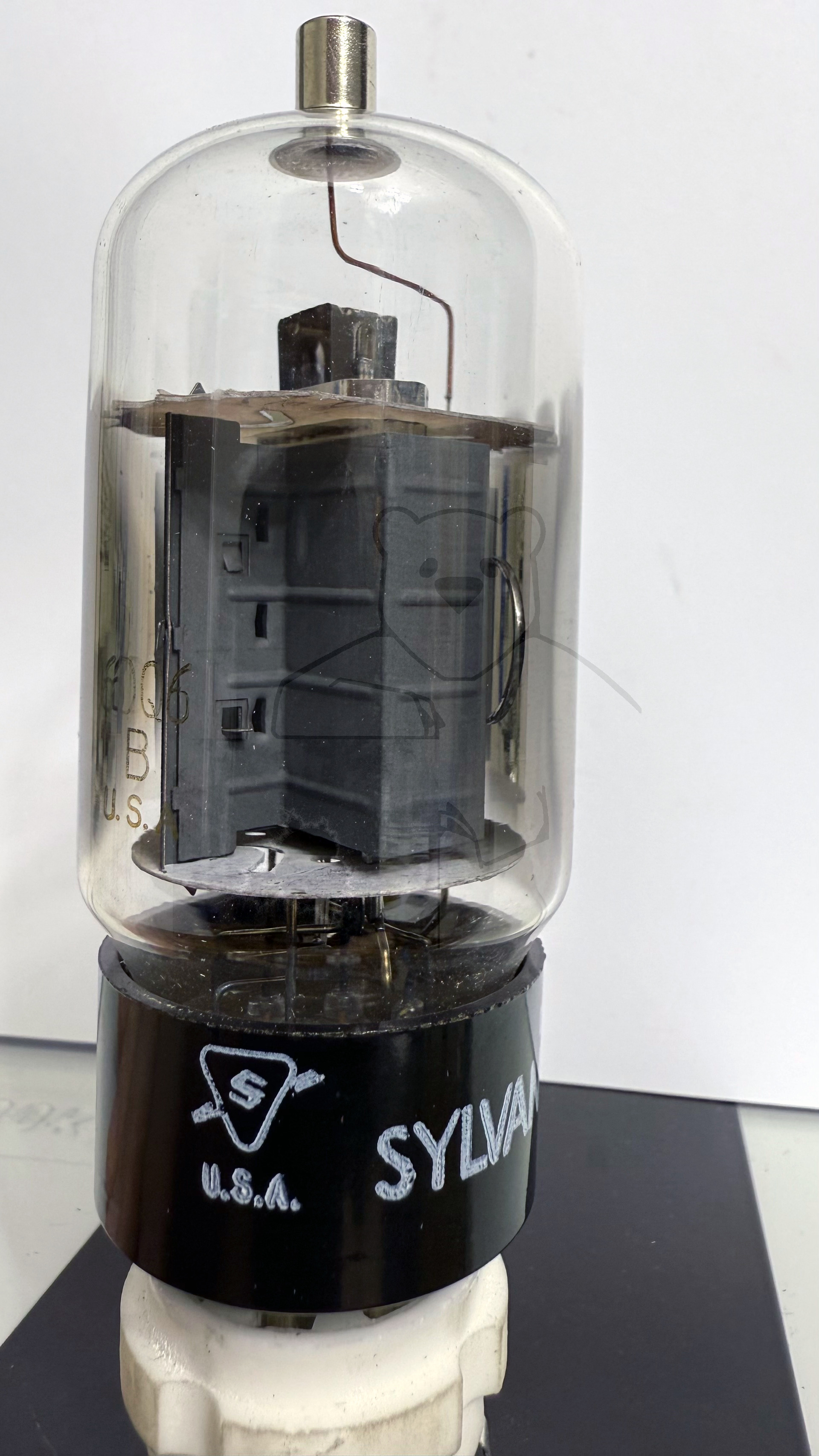

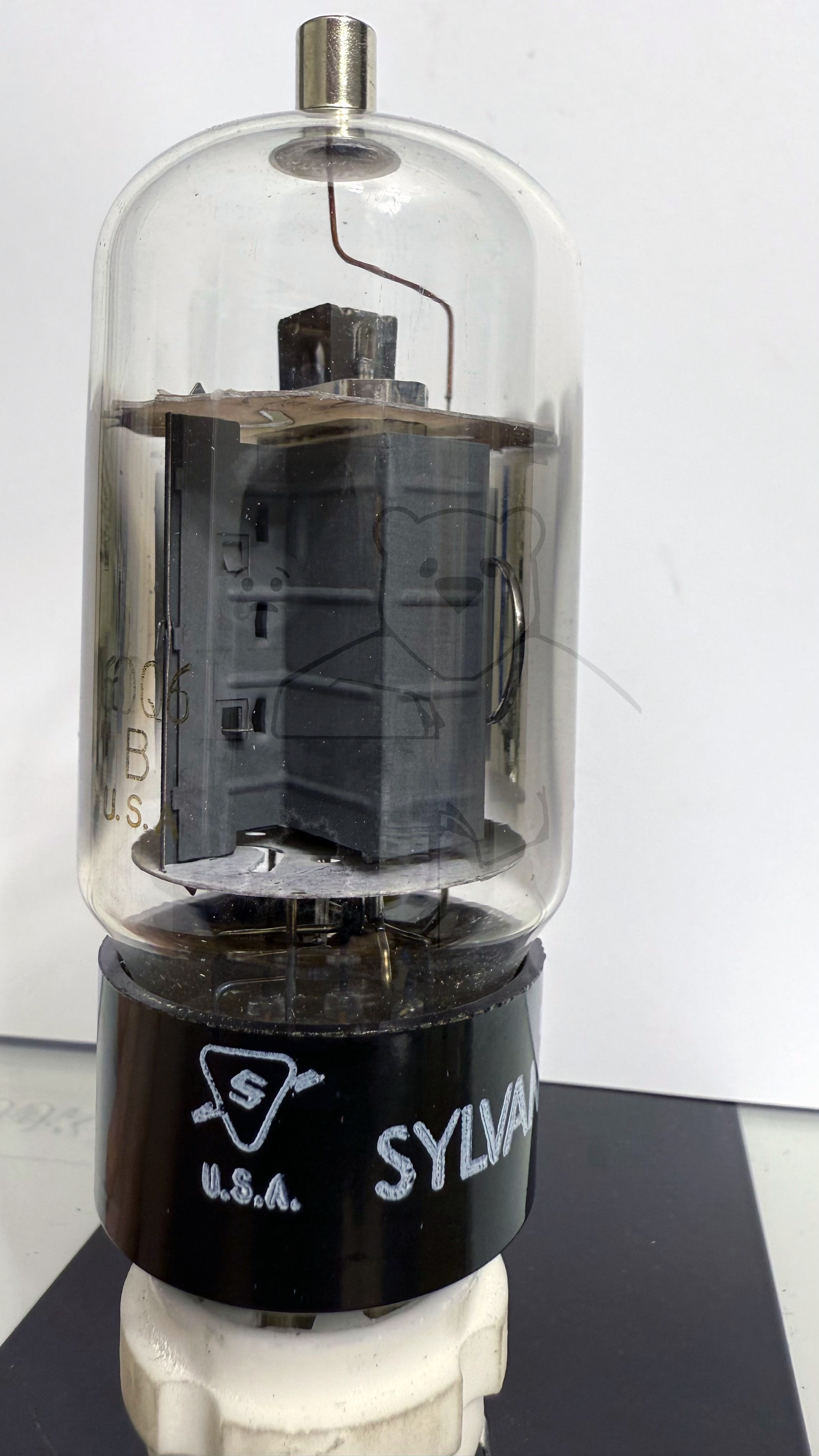

Röhre 6DQ6B #6849 Bild 8

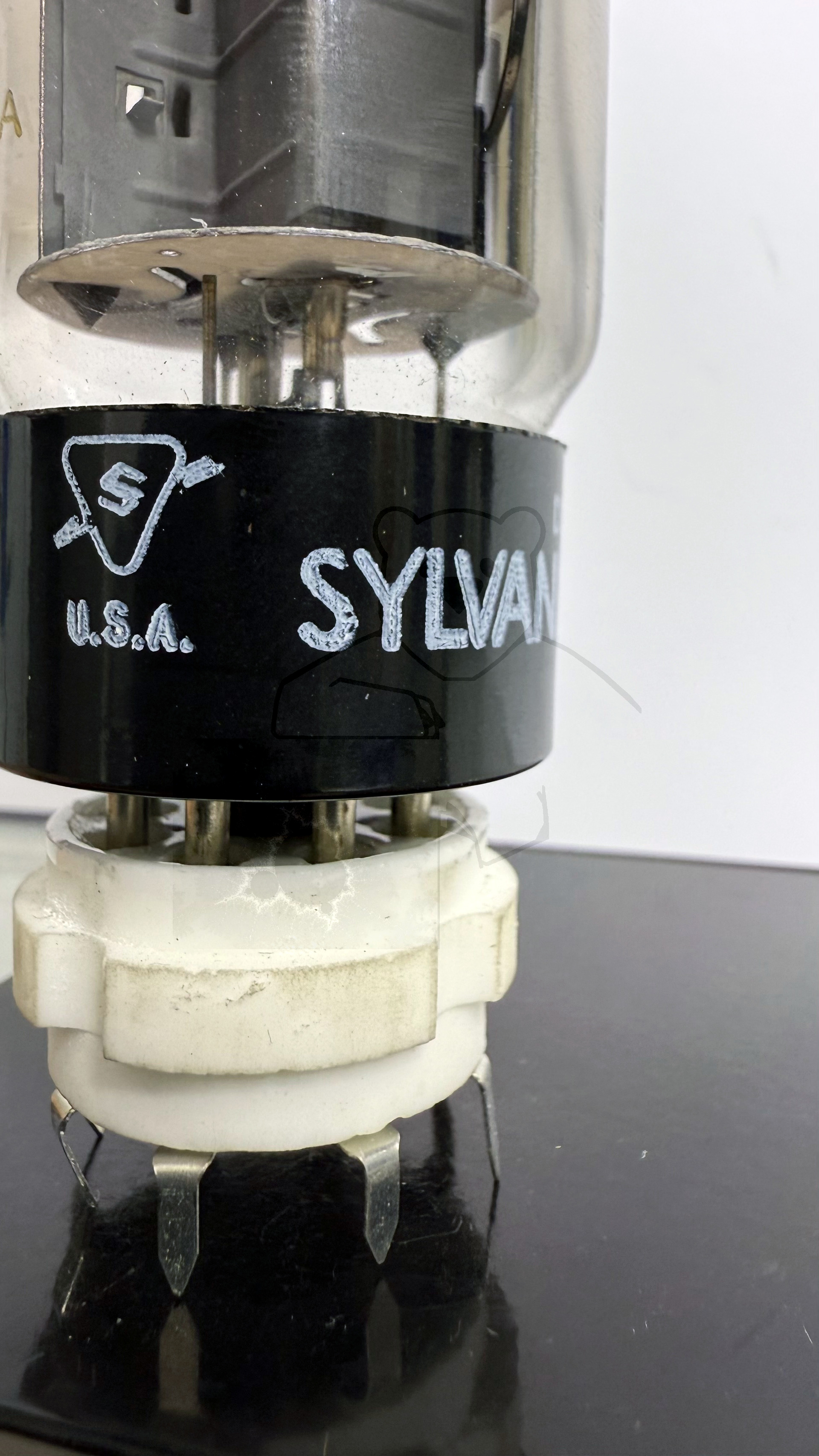

Röhre 6DQ6B #6849 Bild 9

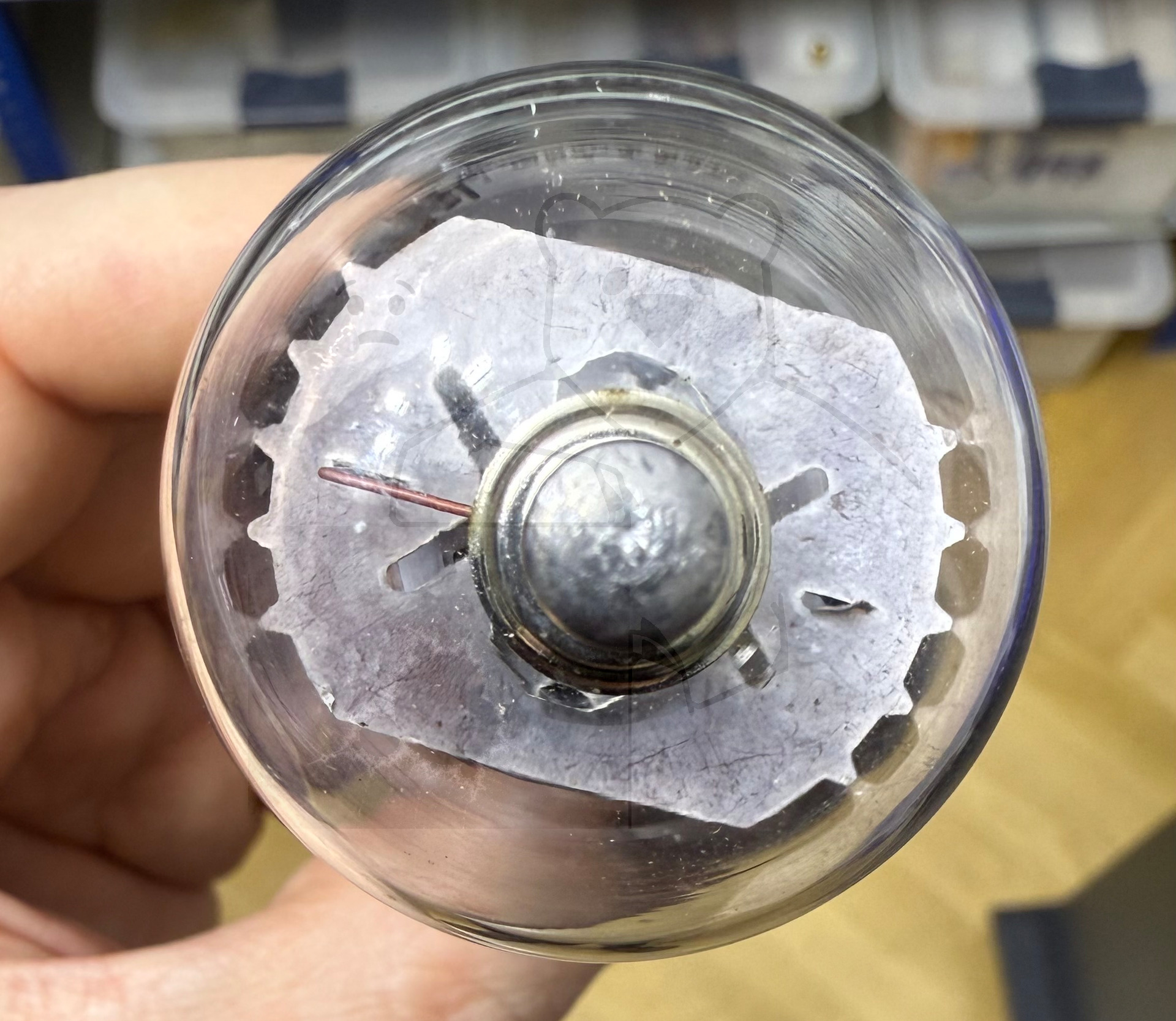

Röhre 6DQ6B #6849 Bild 10

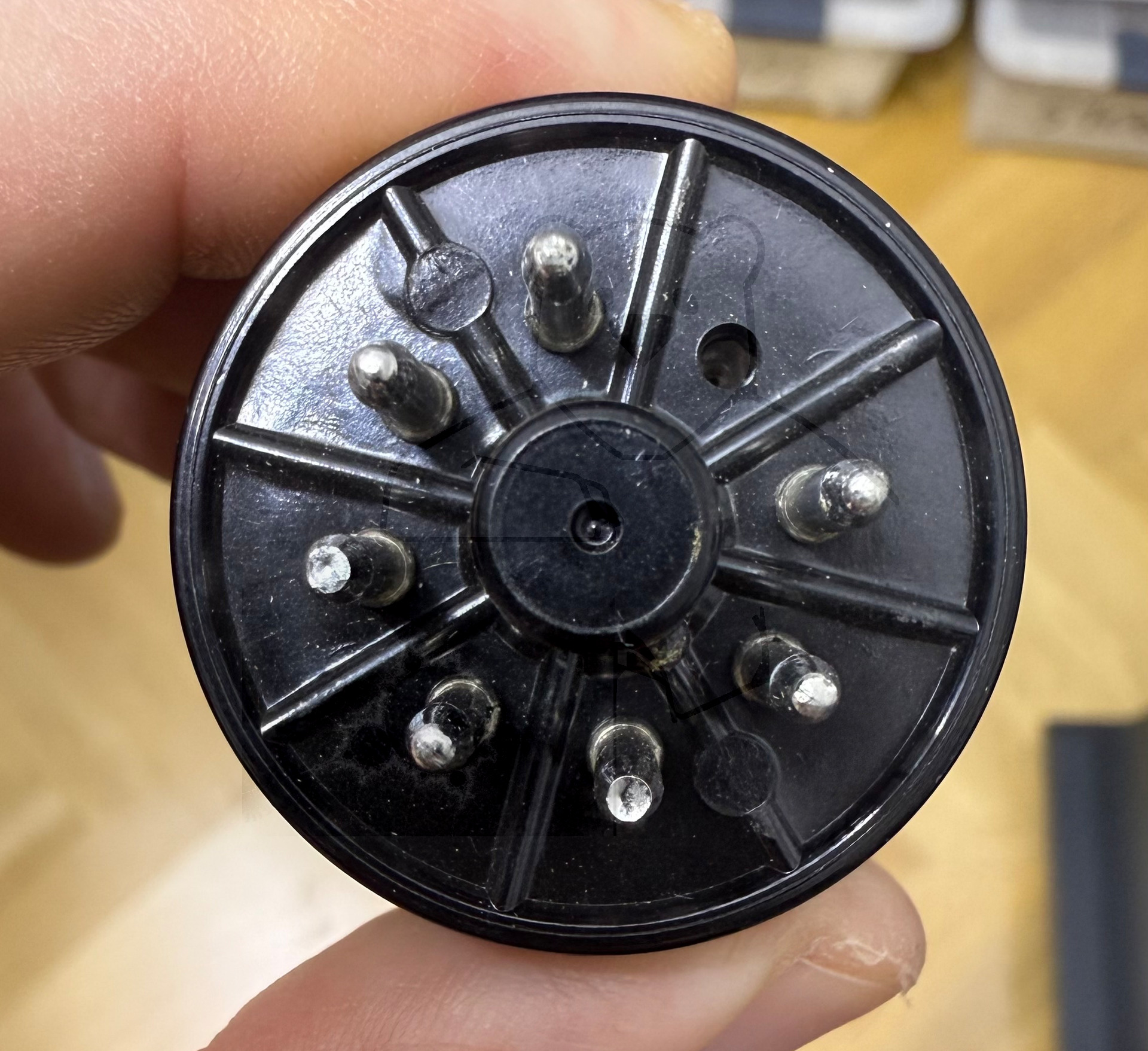

Röhre 6DQ6B #6849 Bild 11
Röhre 6DQ6B #6849 Verpackung Bild 1

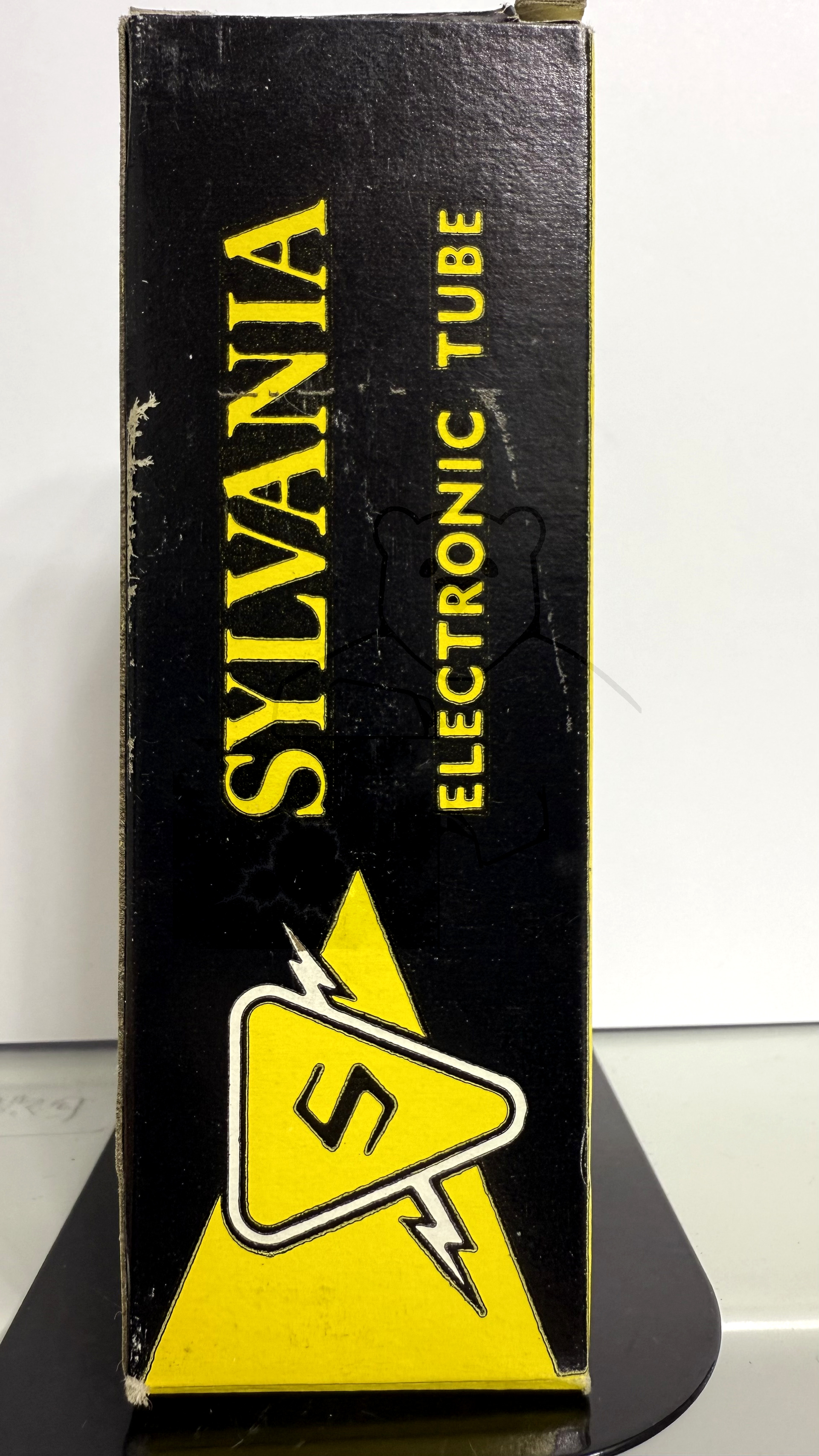

Röhre 6DQ6B #6849 Verpackung Bild 2

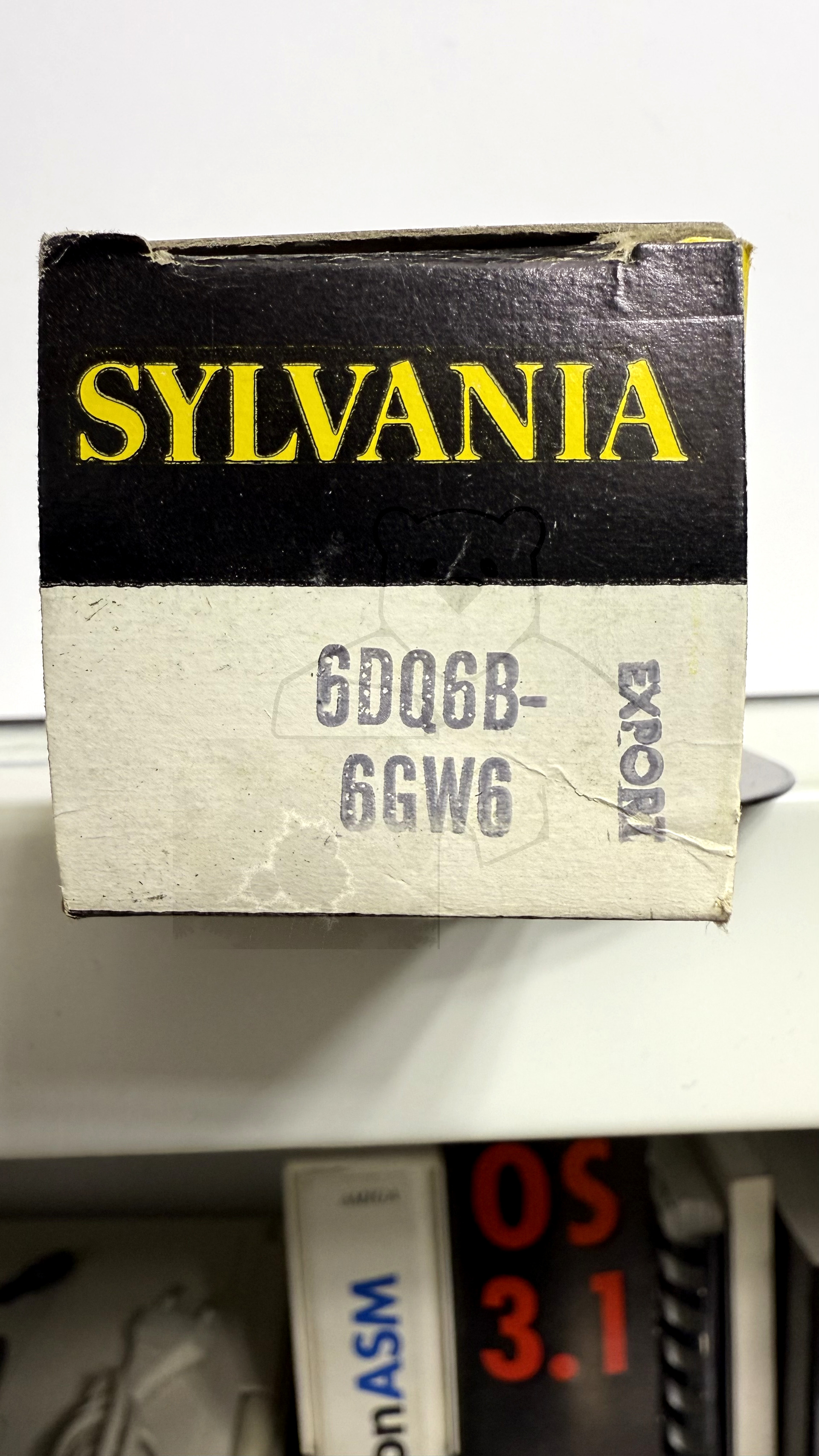

Röhre 6DQ6B #6849 Verpackung Bild 3
Röhre 6DQ6B #6849 Verpackung Bild 4

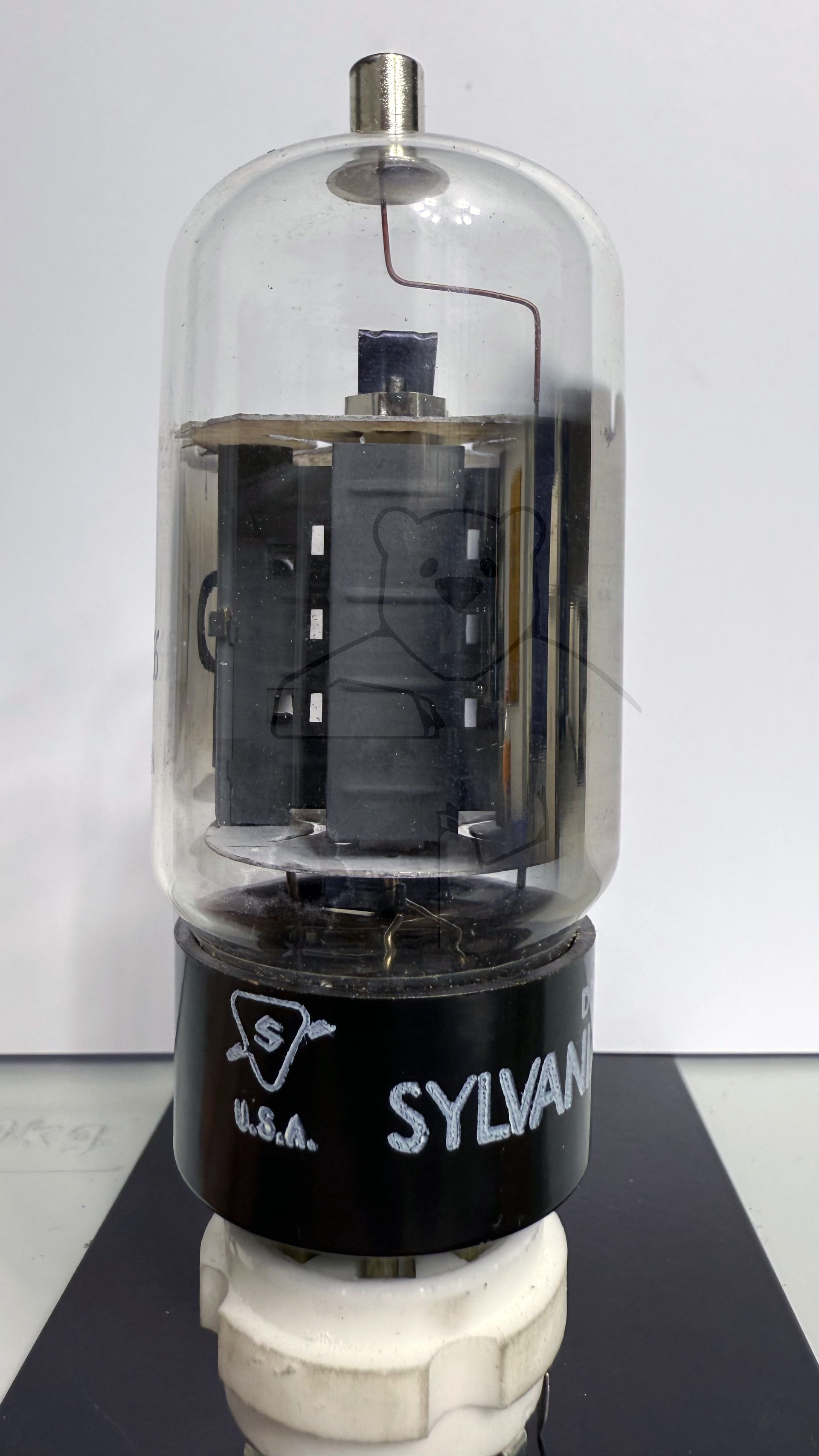

Röhre 6DQ6B #6850 Bild 1

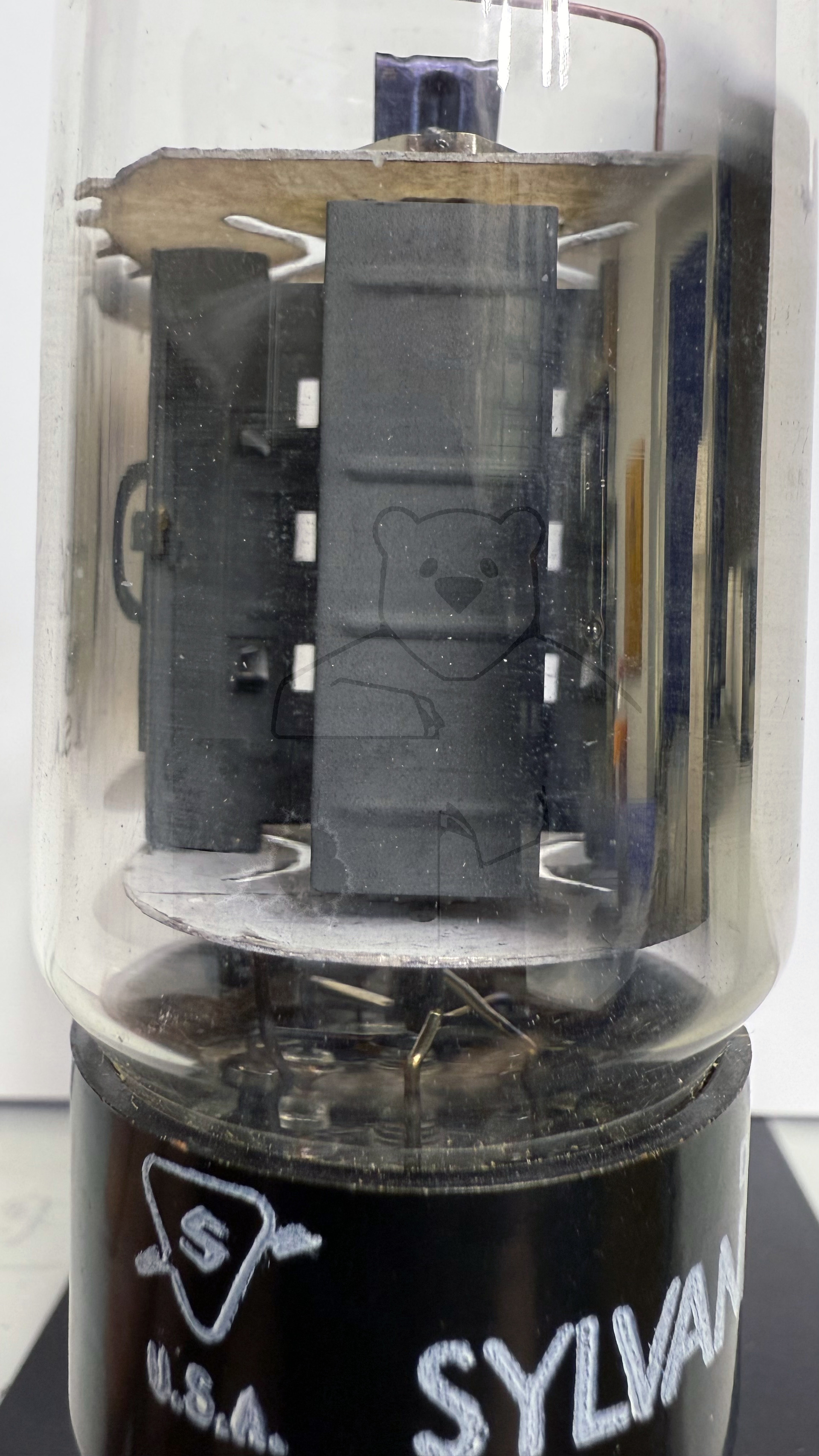

Röhre 6DQ6B #6850 Bild 2

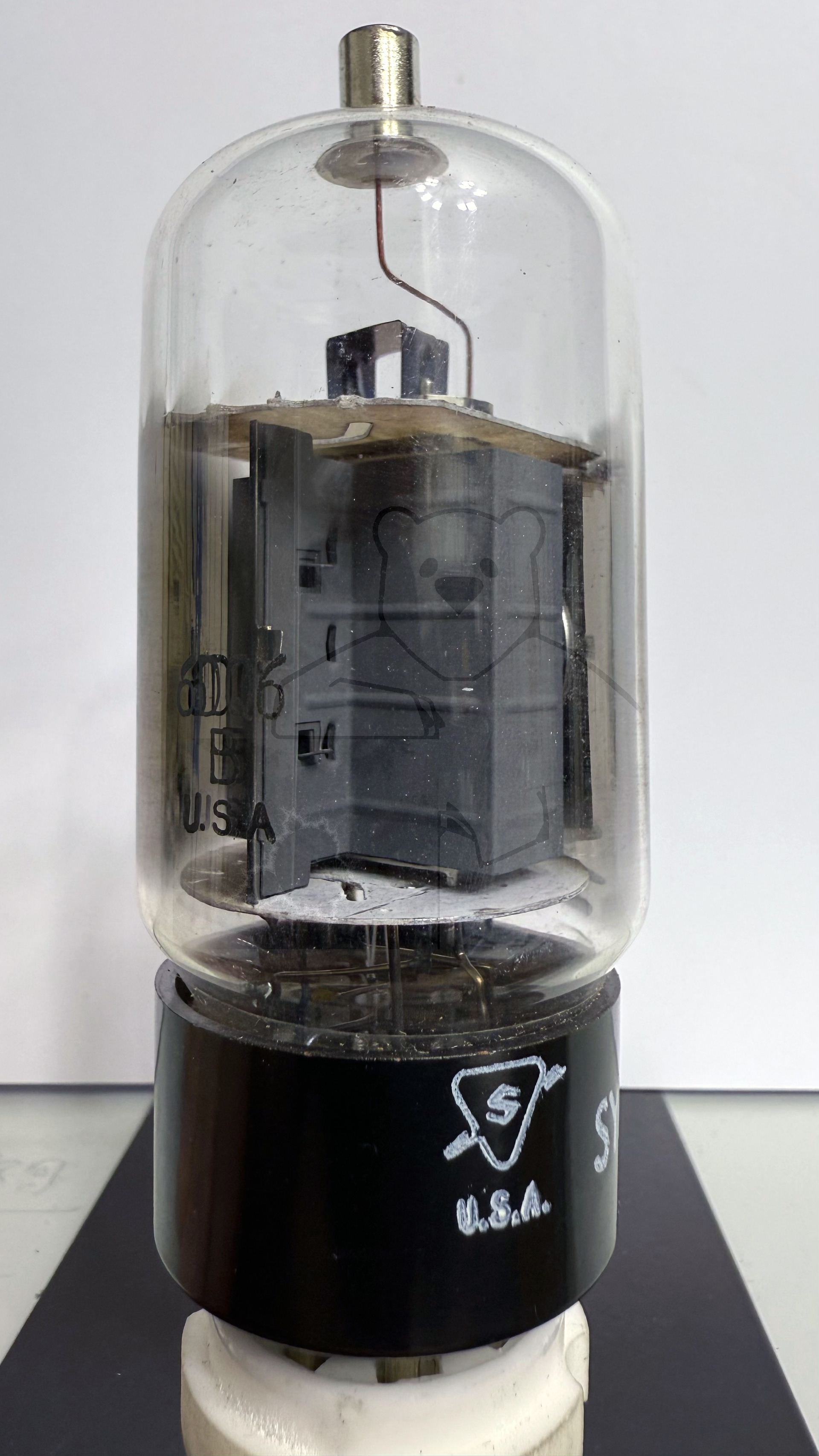

Röhre 6DQ6B #6850 Bild 3

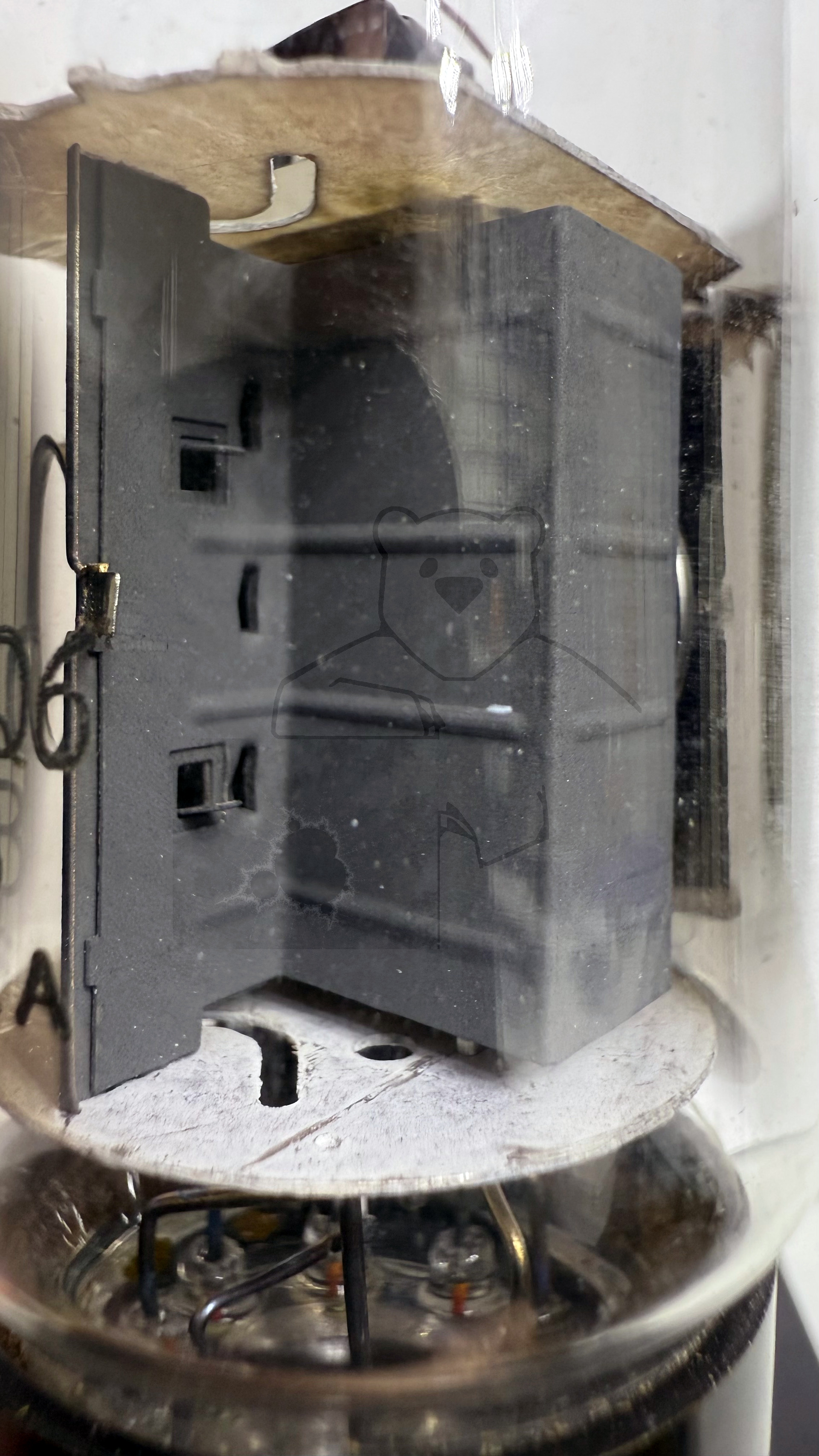

Röhre 6DQ6B #6850 Bild 4

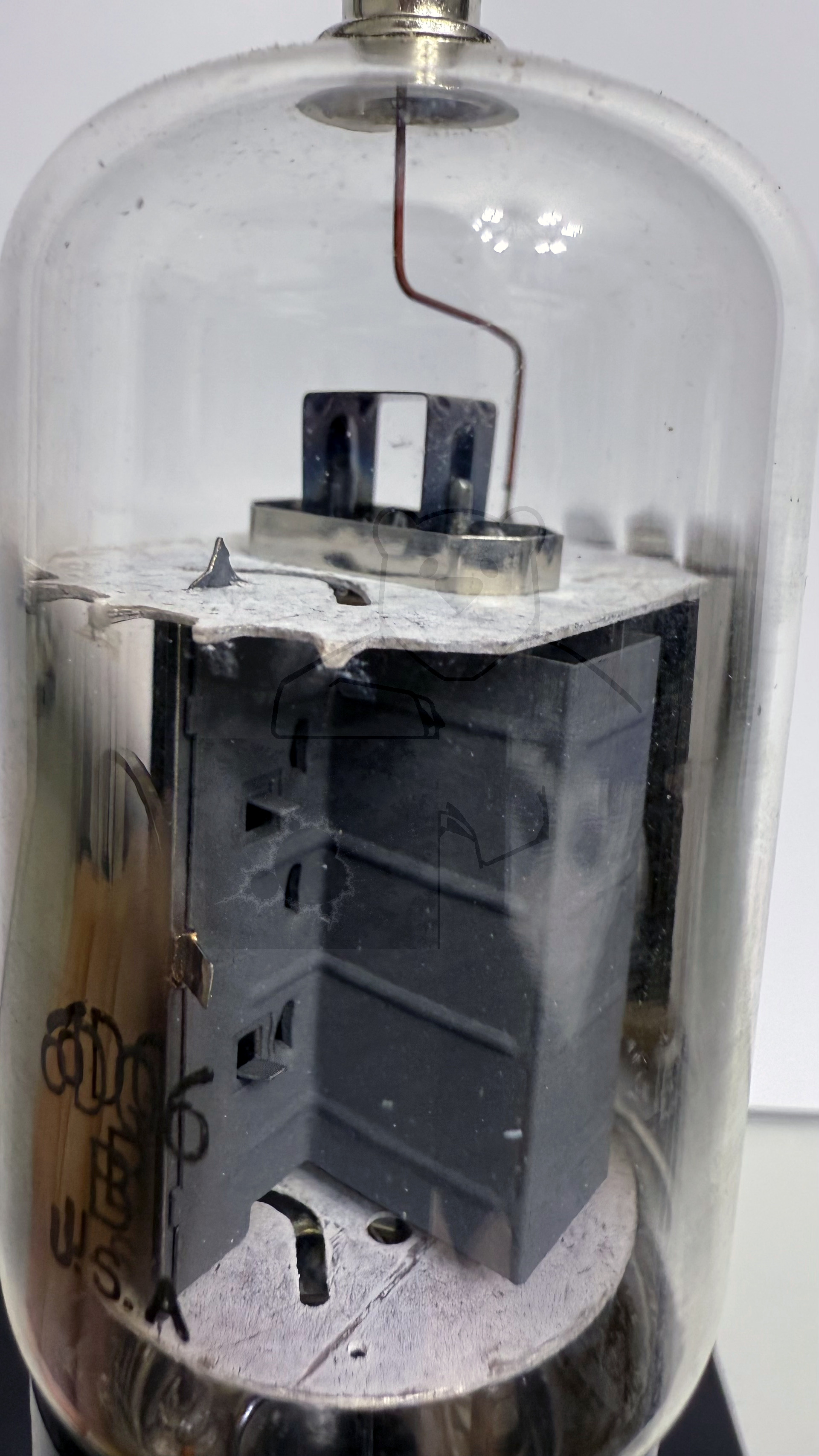

Röhre 6DQ6B #6850 Bild 5

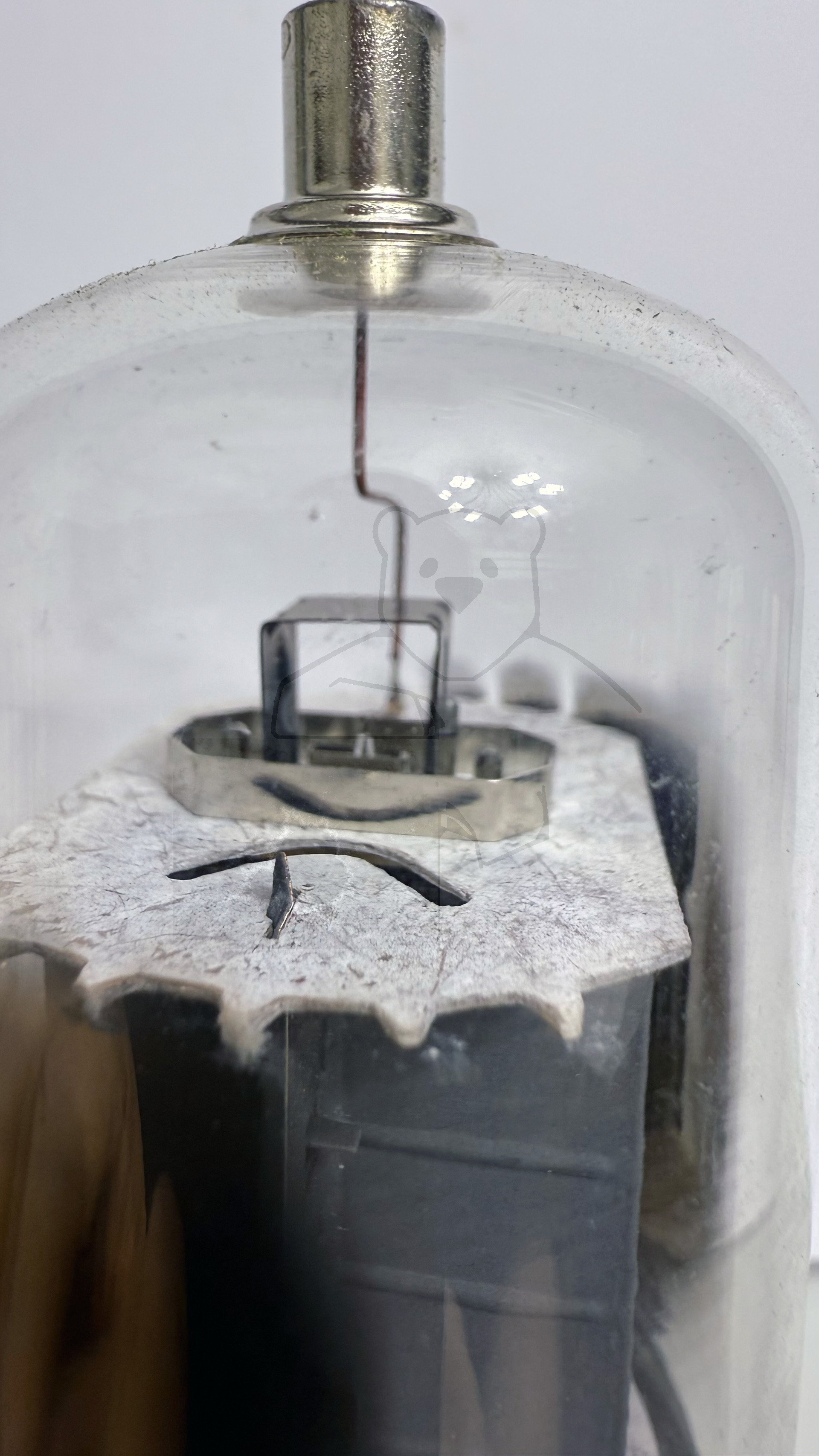

Röhre 6DQ6B #6850 Bild 6

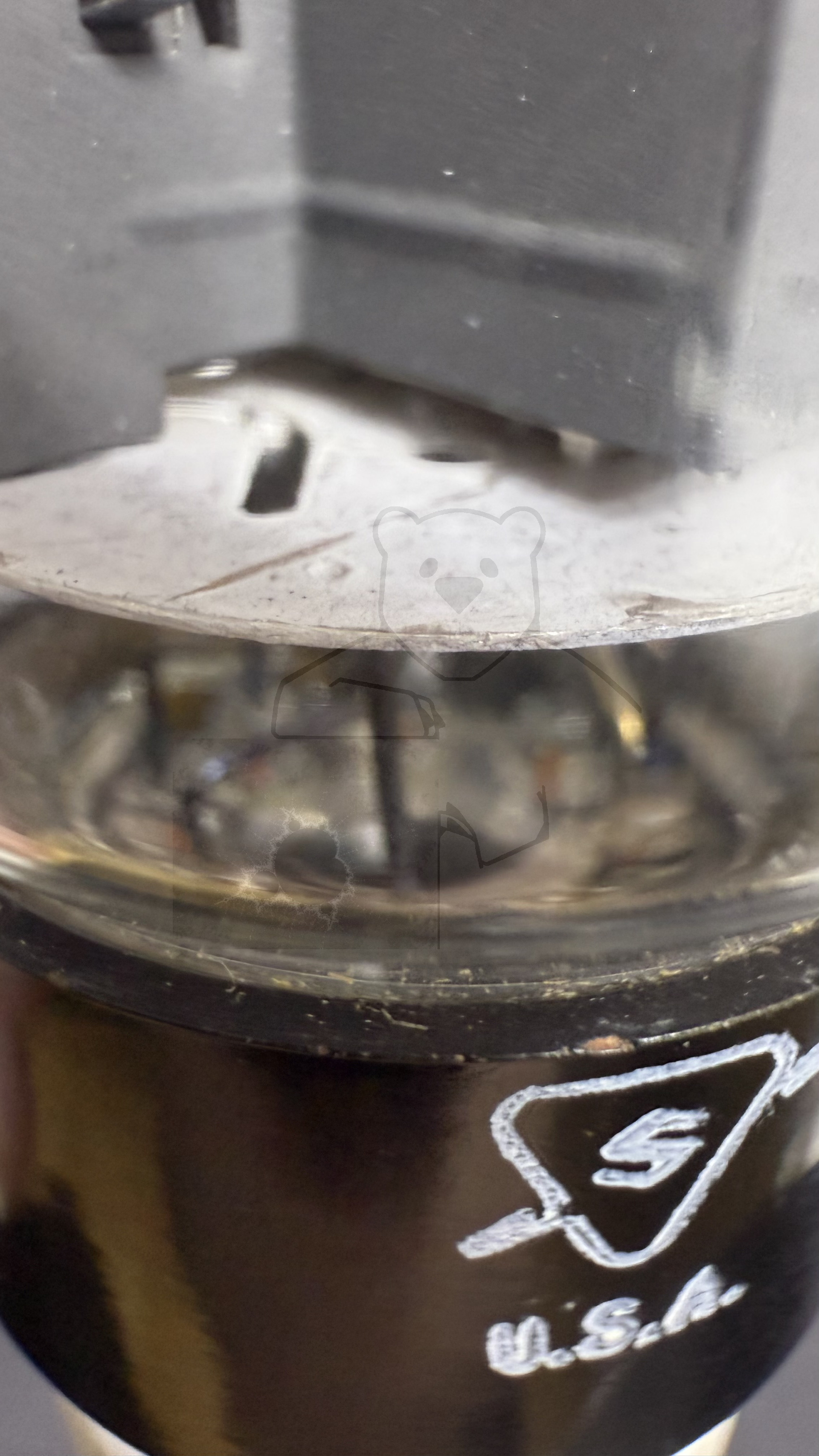

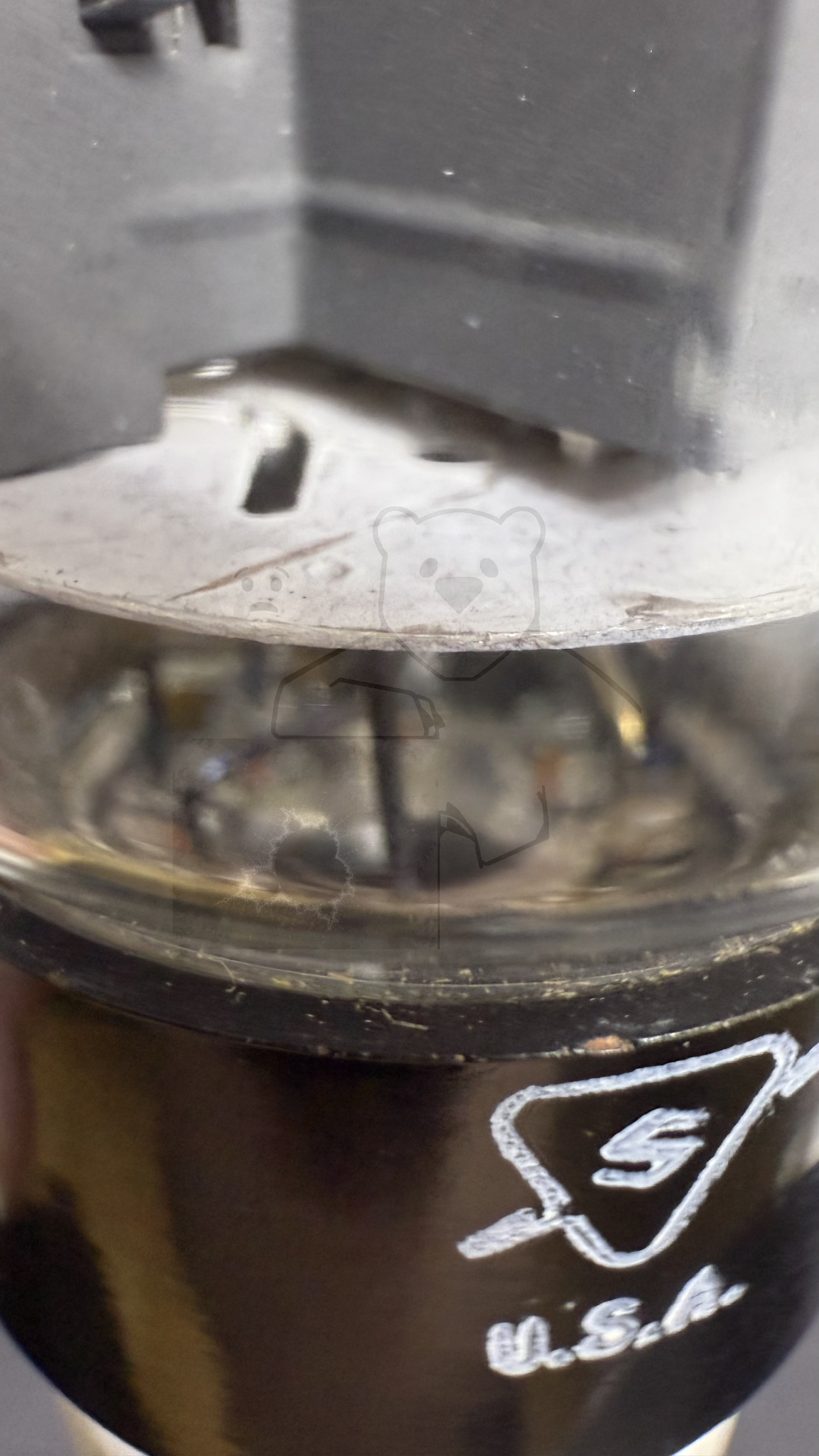

Röhre 6DQ6B #6850 Bild 7

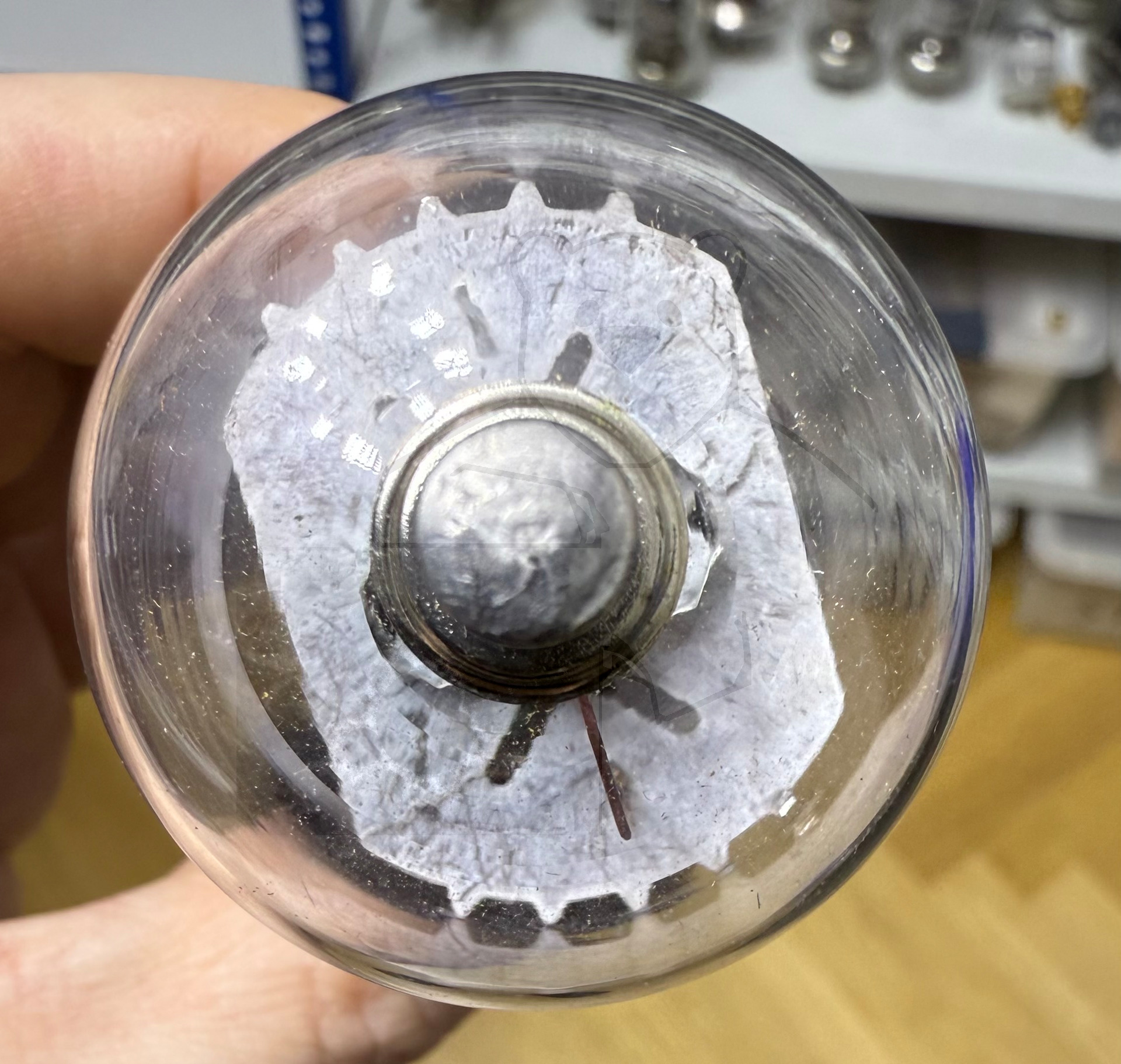

Röhre 6DQ6B #6850 Bild 8

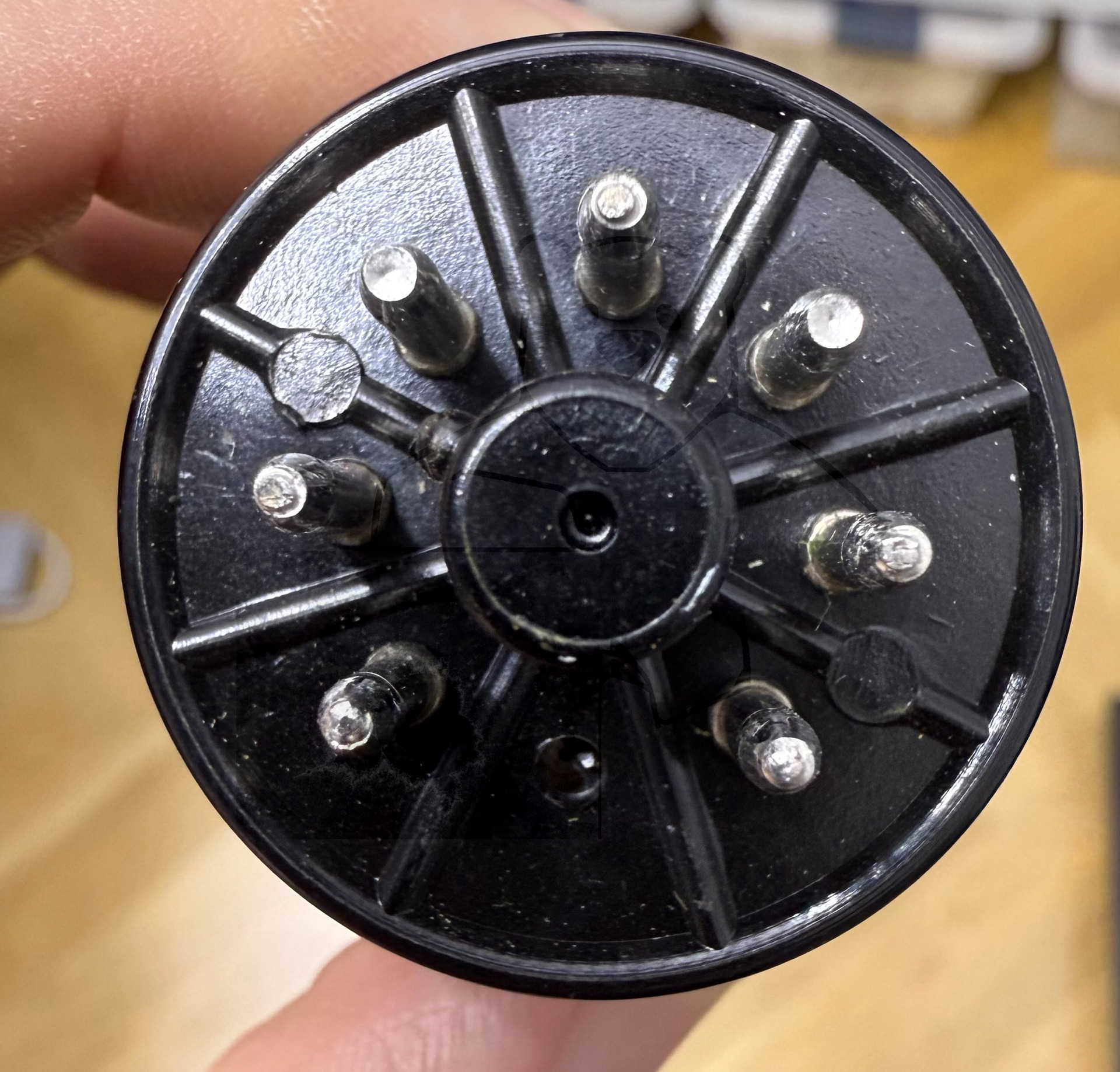

Röhre 6DQ6B #6850 Bild 9
Röhre 6DQ6B #6850 Verpackung Bild 1
Röhre 6DQ6B #6850 Verpackung Bild 2
Röhre 6DQ6B #6850 Verpackung Bild 3
Röhre 6DQ6B #6850 Verpackung Bild 4

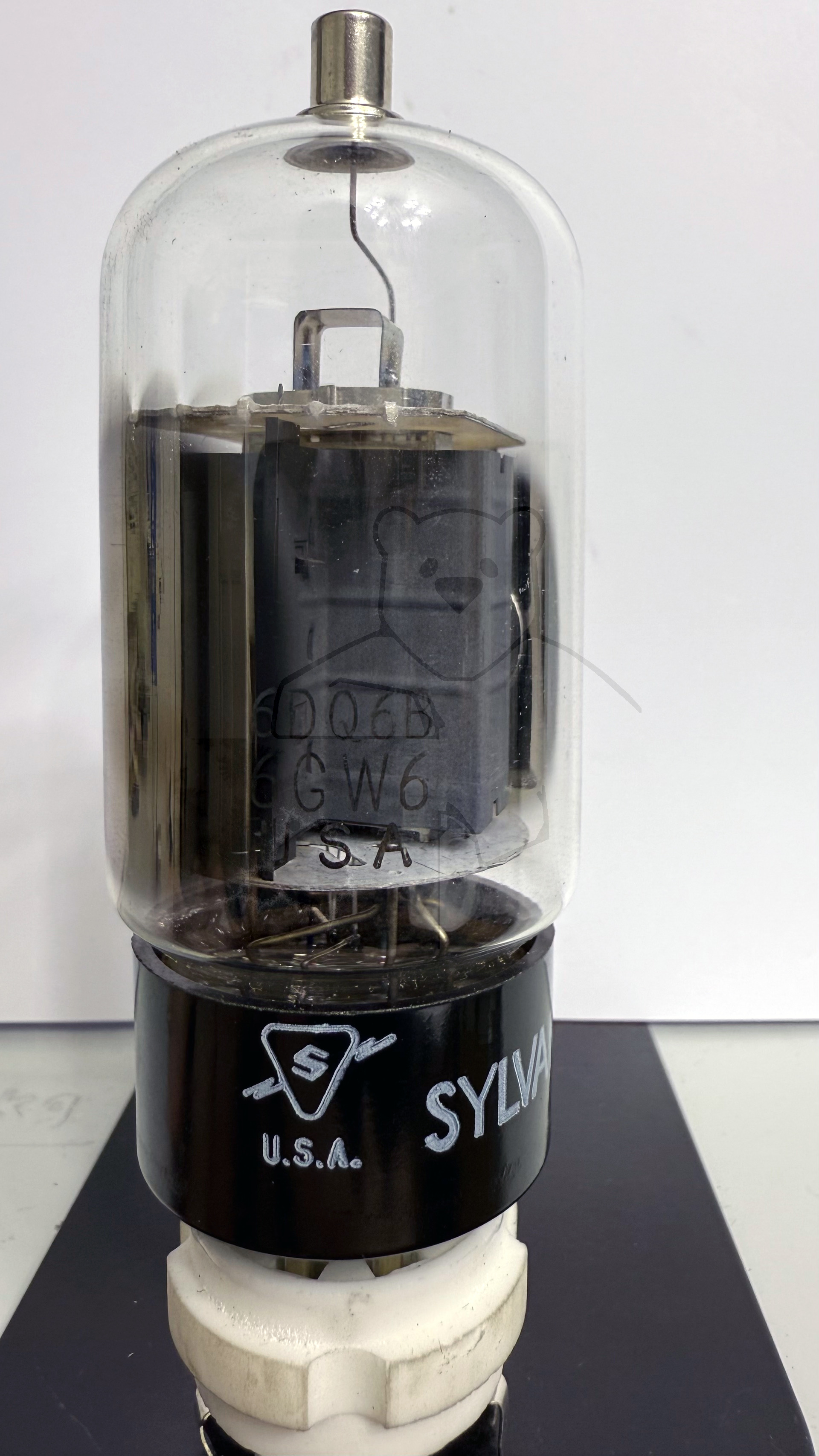

Röhre 6DQ6B #6851 Bild 1

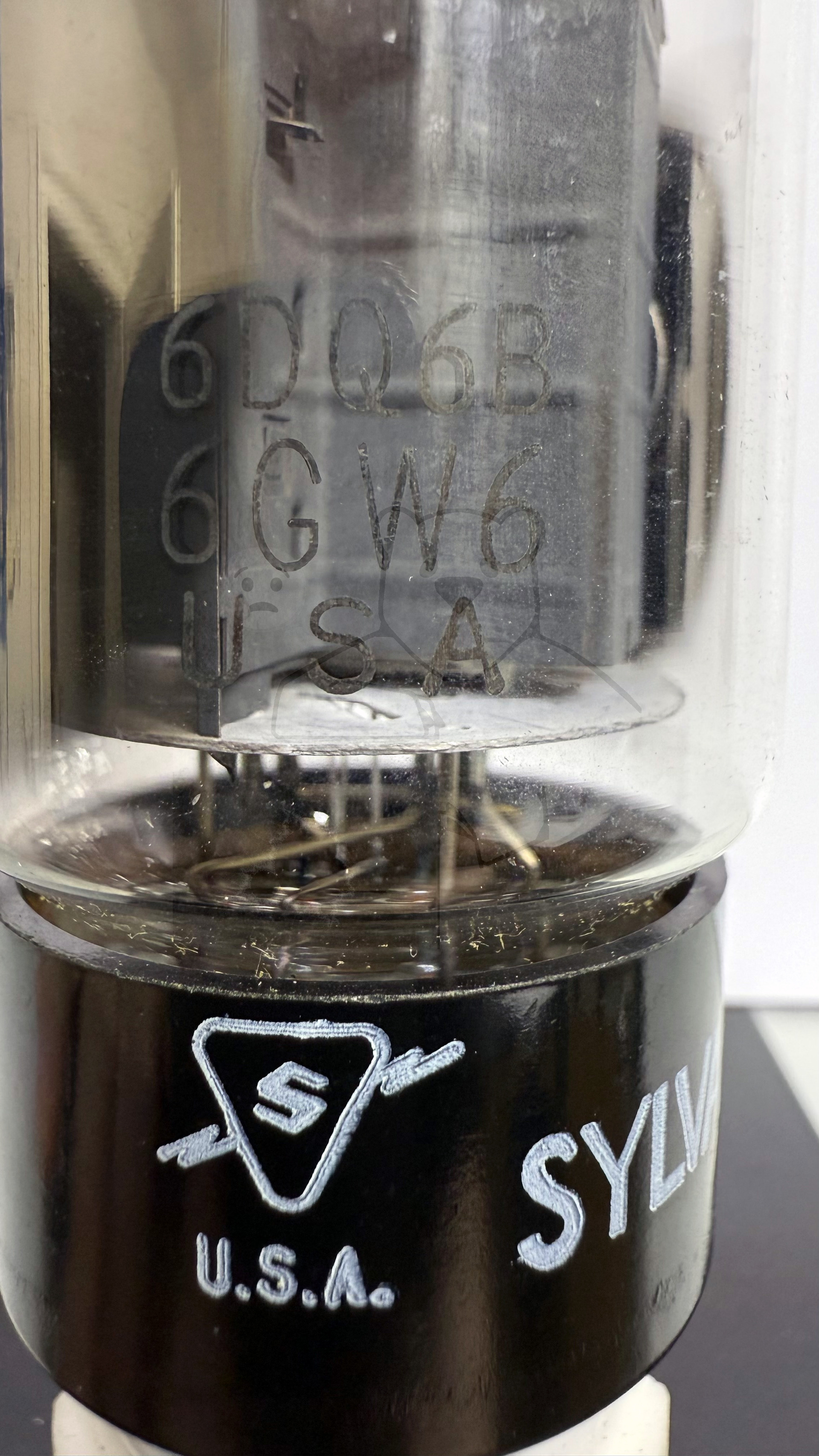

Röhre 6DQ6B #6851 Bild 2

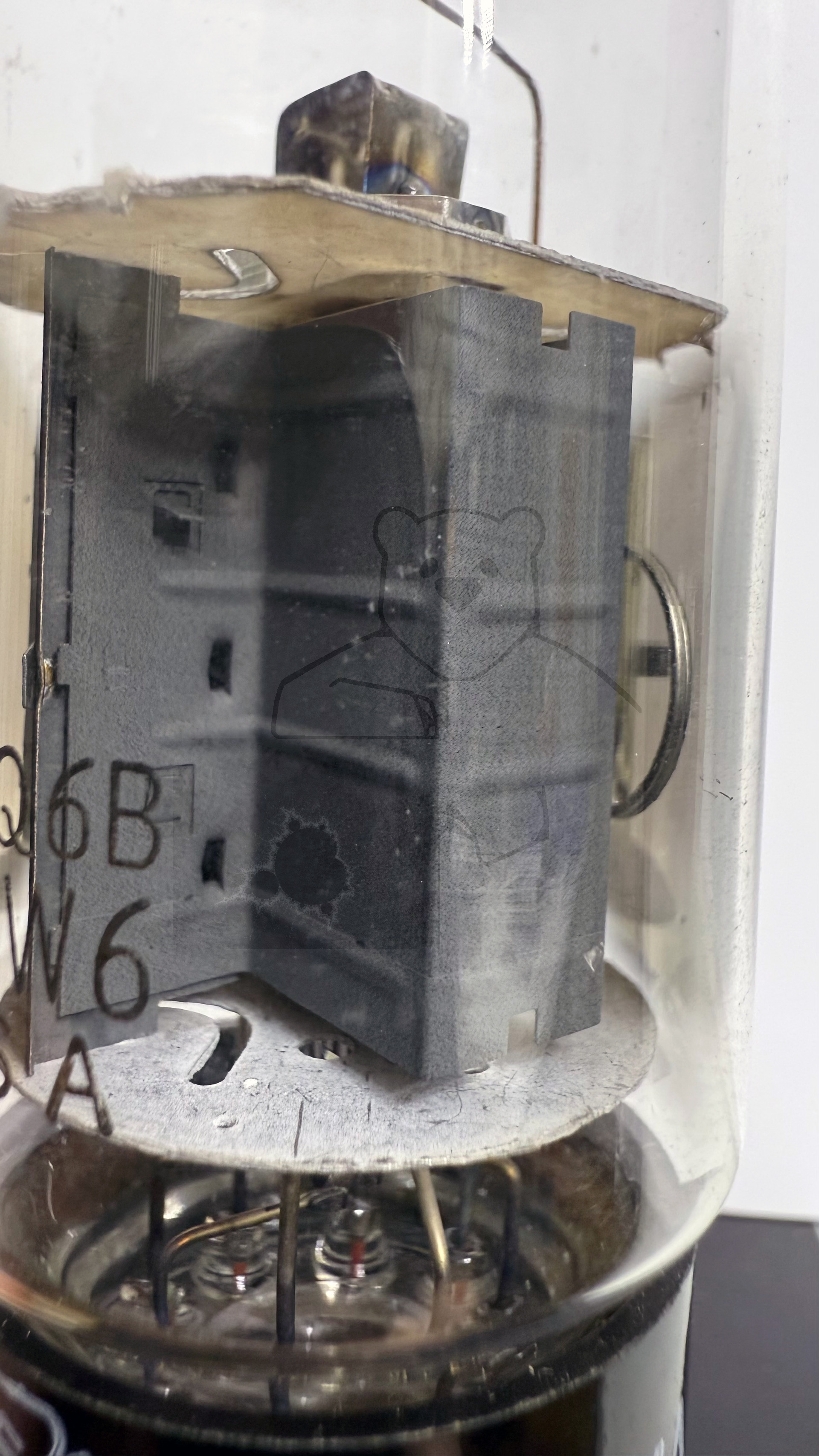

Röhre 6DQ6B #6851 Bild 3

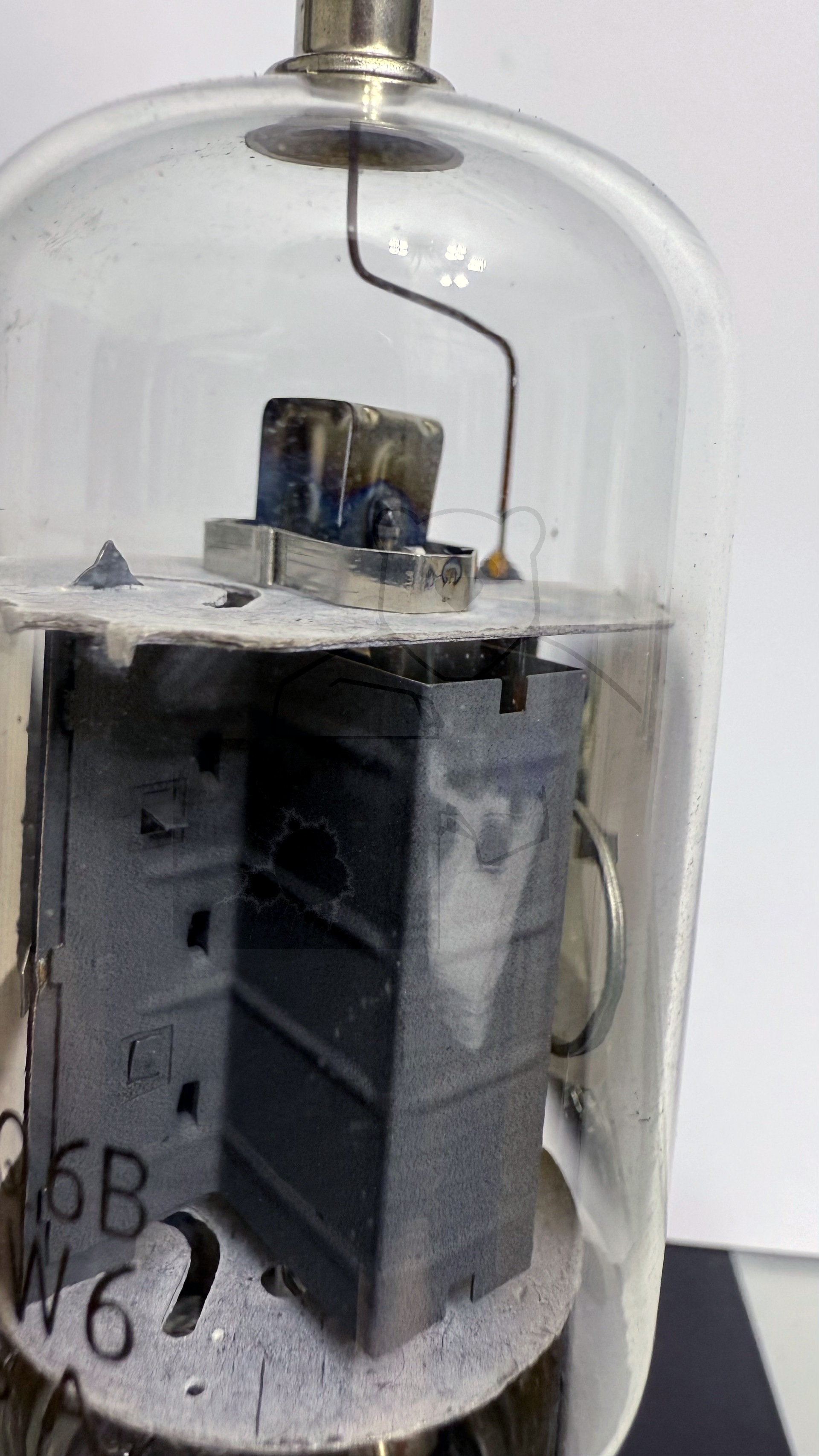

Röhre 6DQ6B #6851 Bild 4

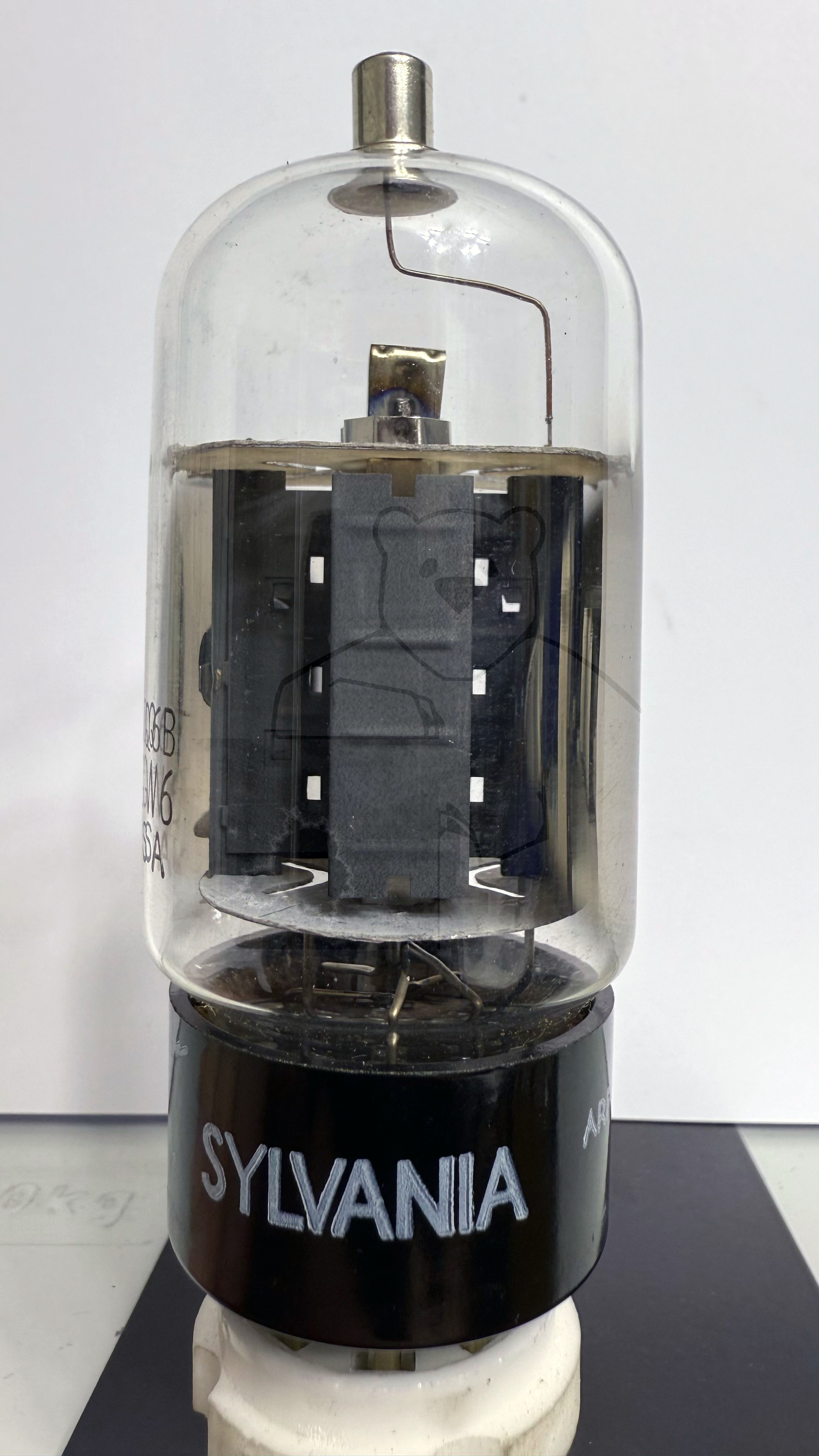

Röhre 6DQ6B #6851 Bild 5

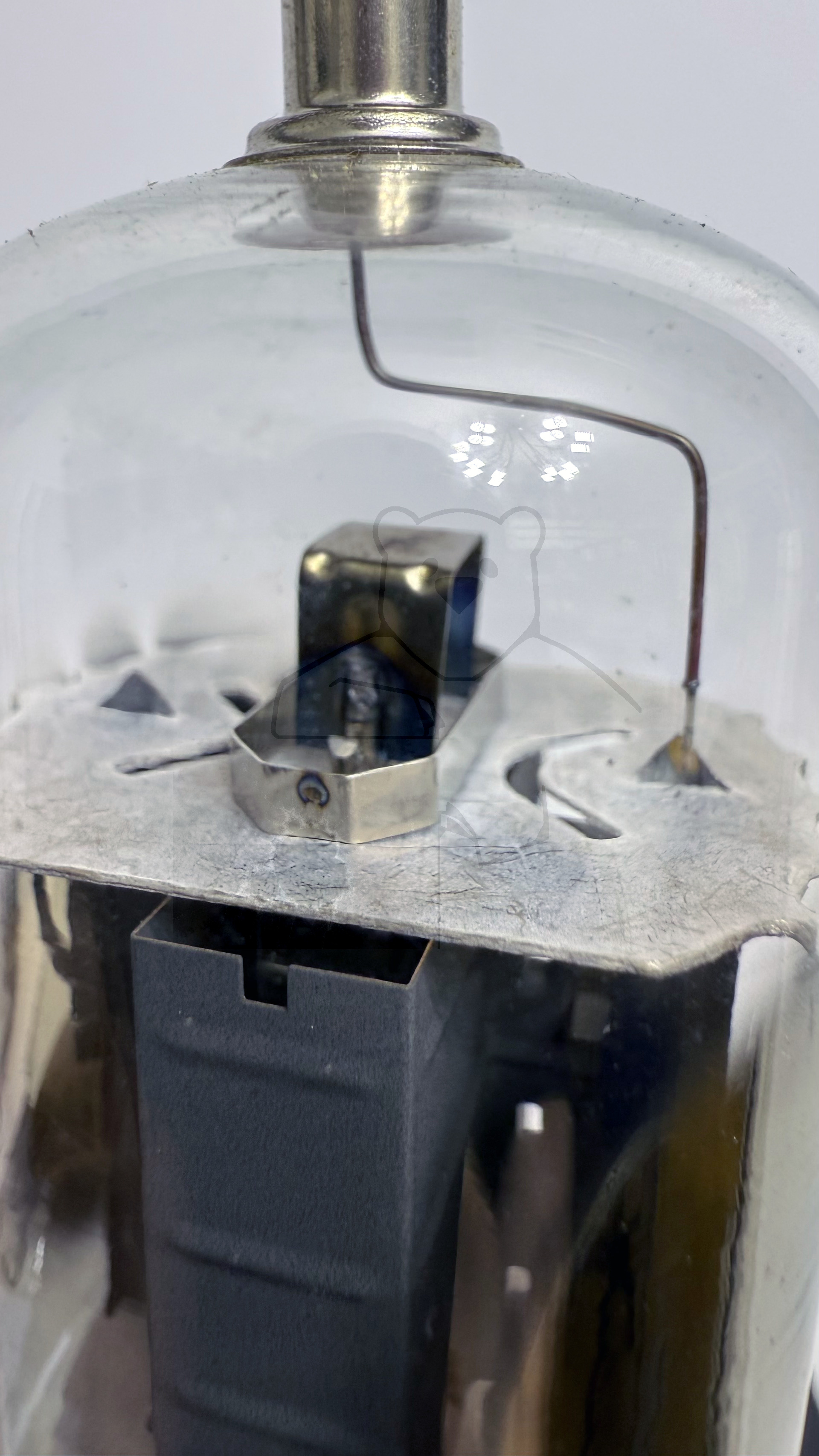

Röhre 6DQ6B #6851 Bild 6

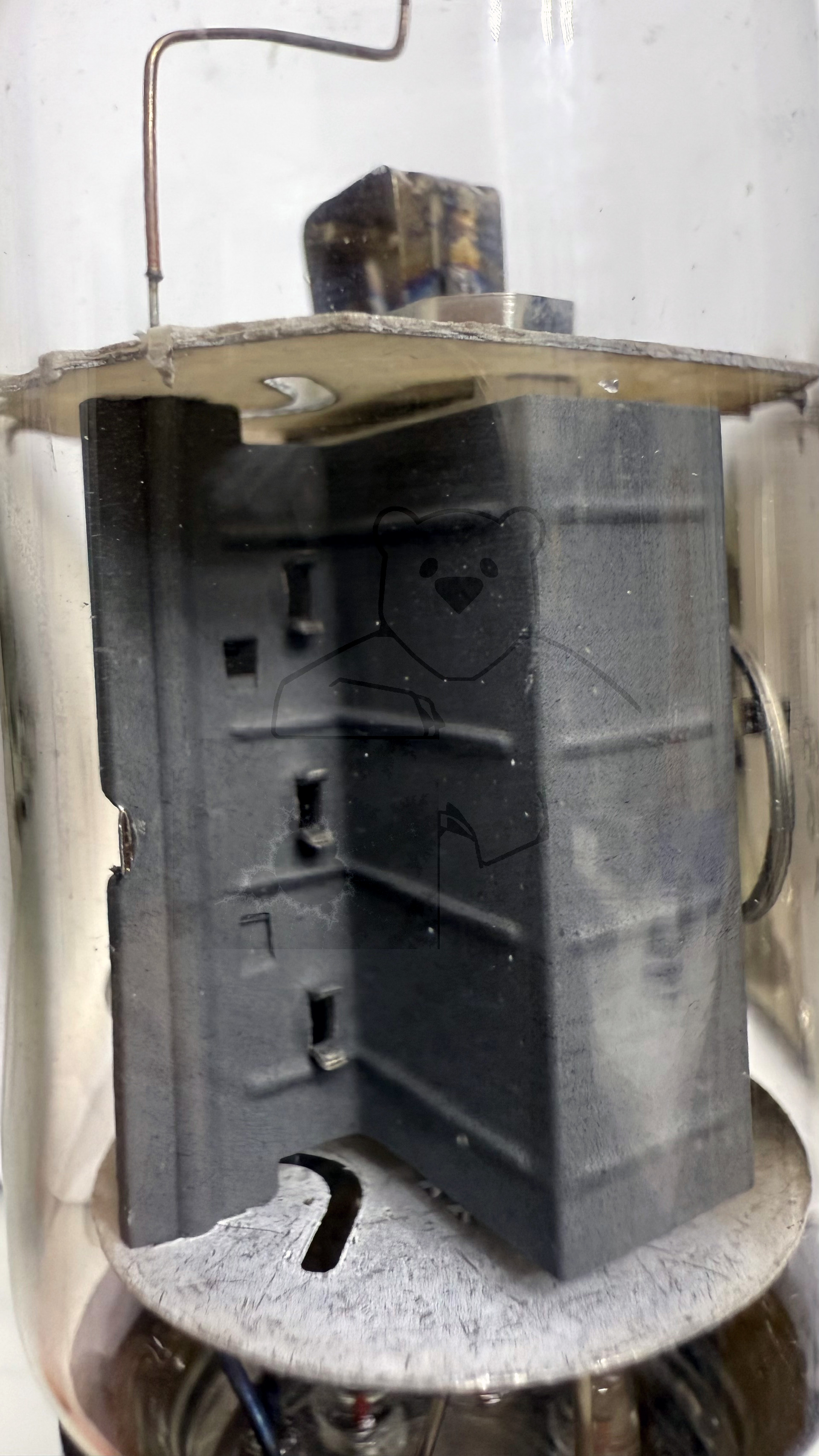

Röhre 6DQ6B #6851 Bild 7

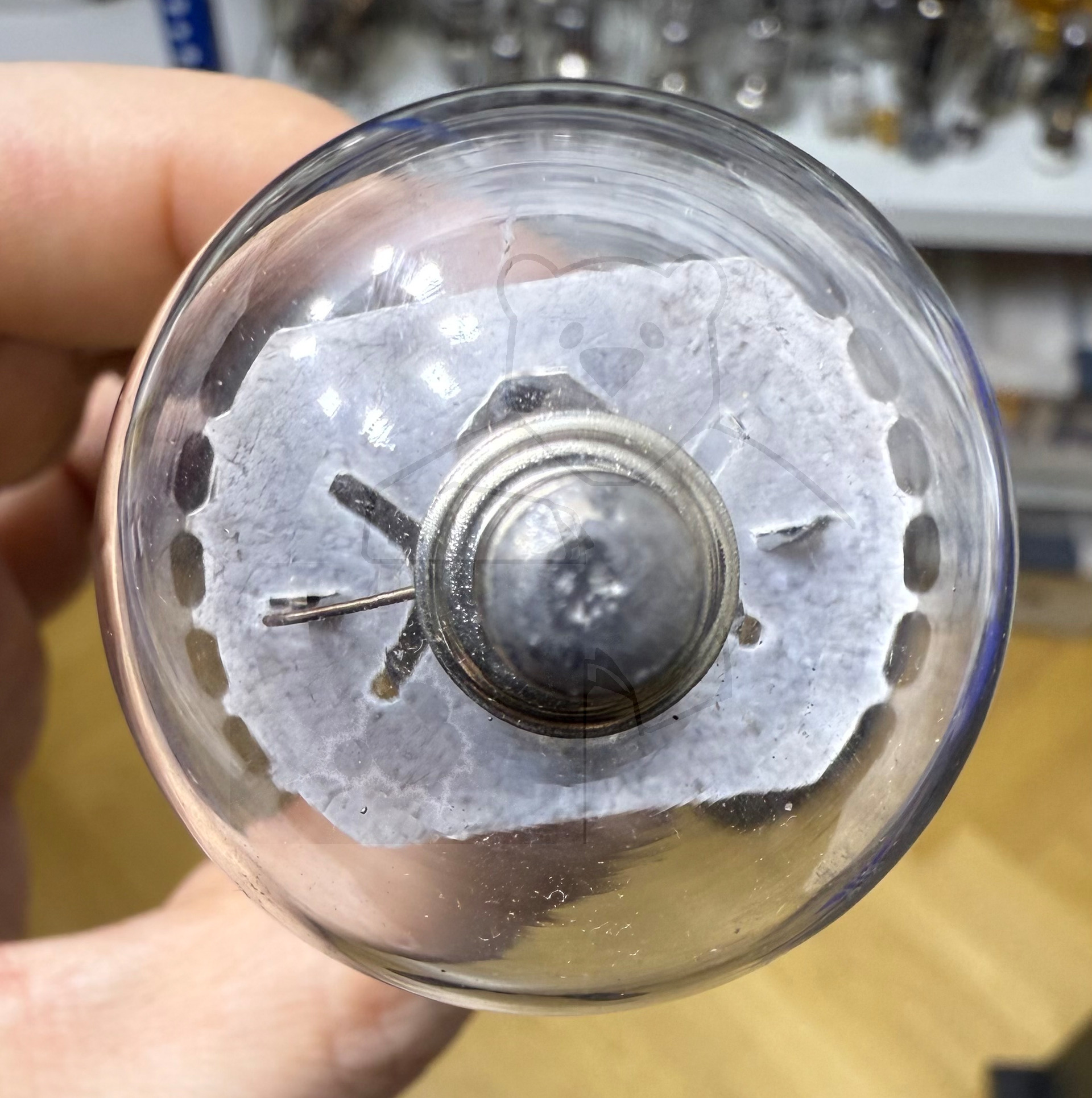

Röhre 6DQ6B #6851 Bild 8

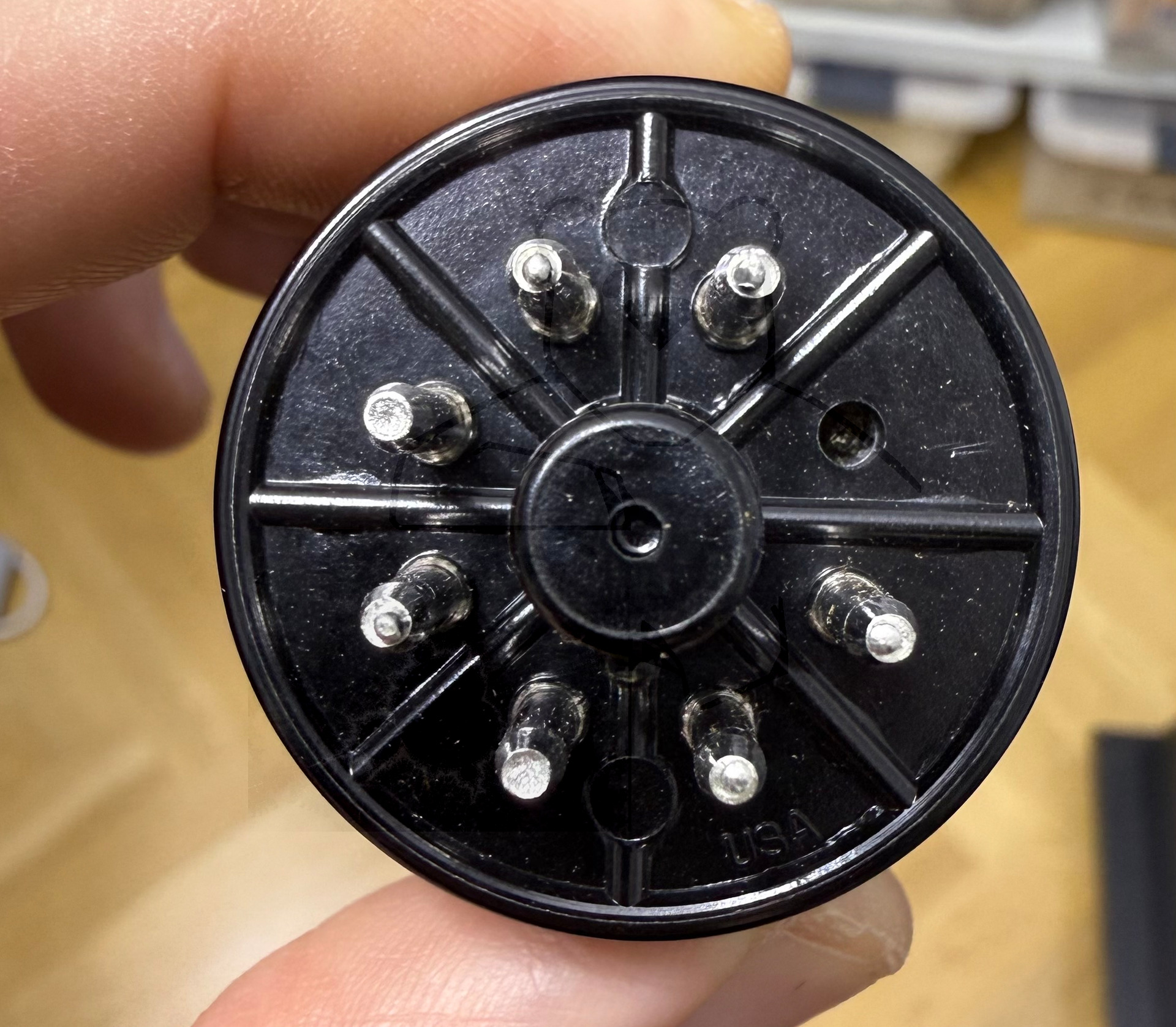

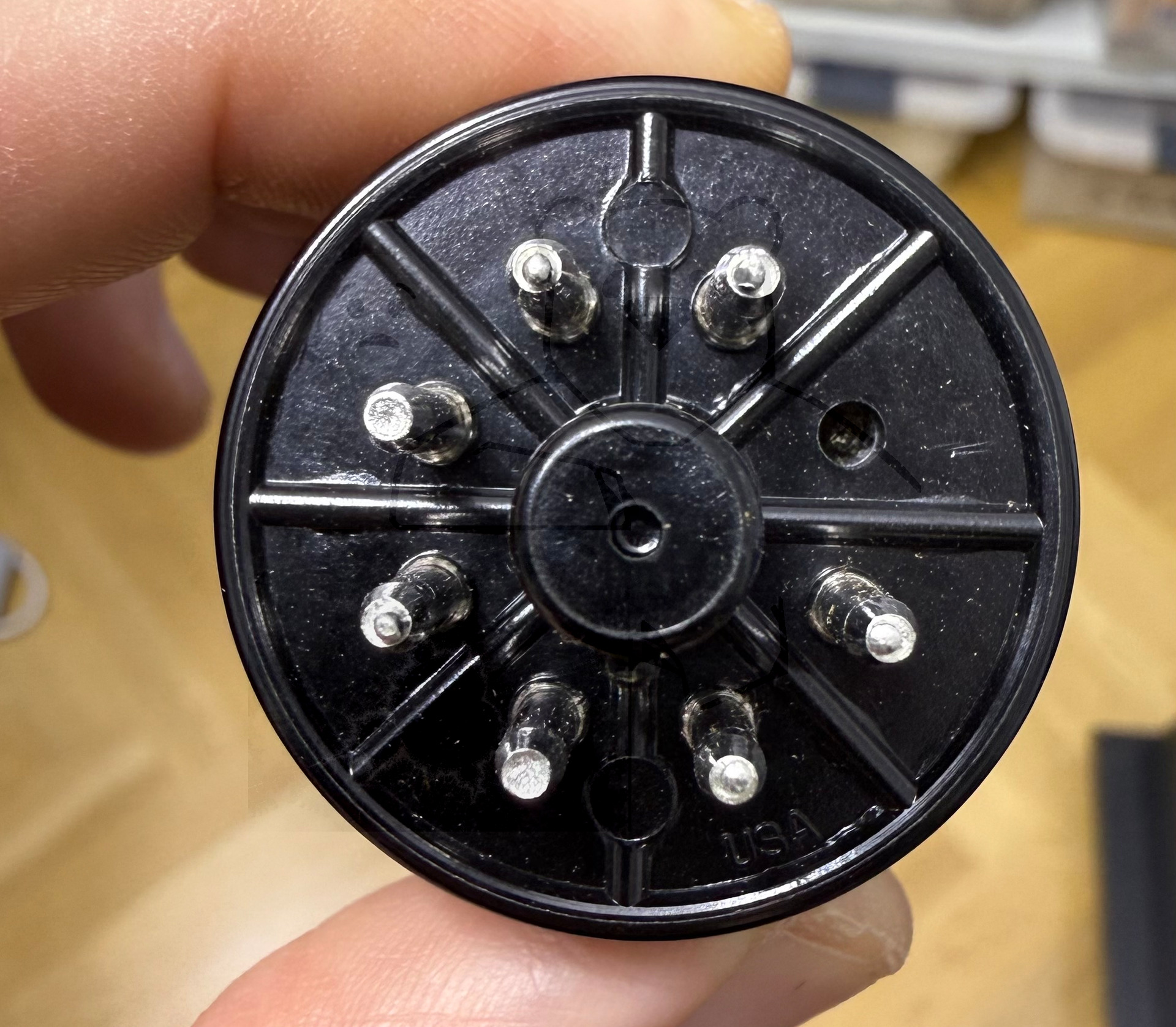

Röhre 6DQ6B #6851 Bild 9

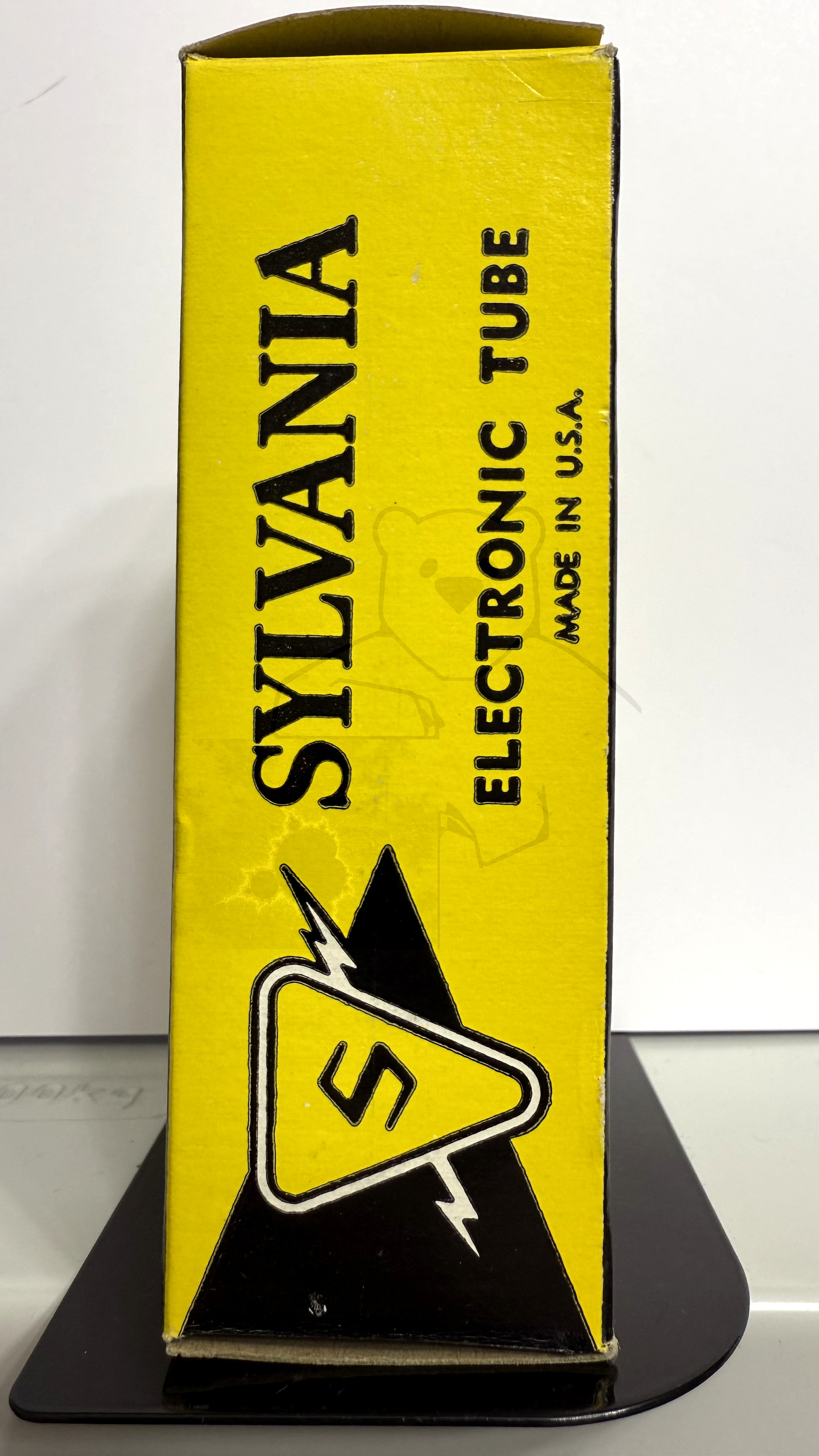

Röhre 6DQ6B #6851 Verpackung Bild 1
Röhre 6DQ6B #6851 Verpackung Bild 2

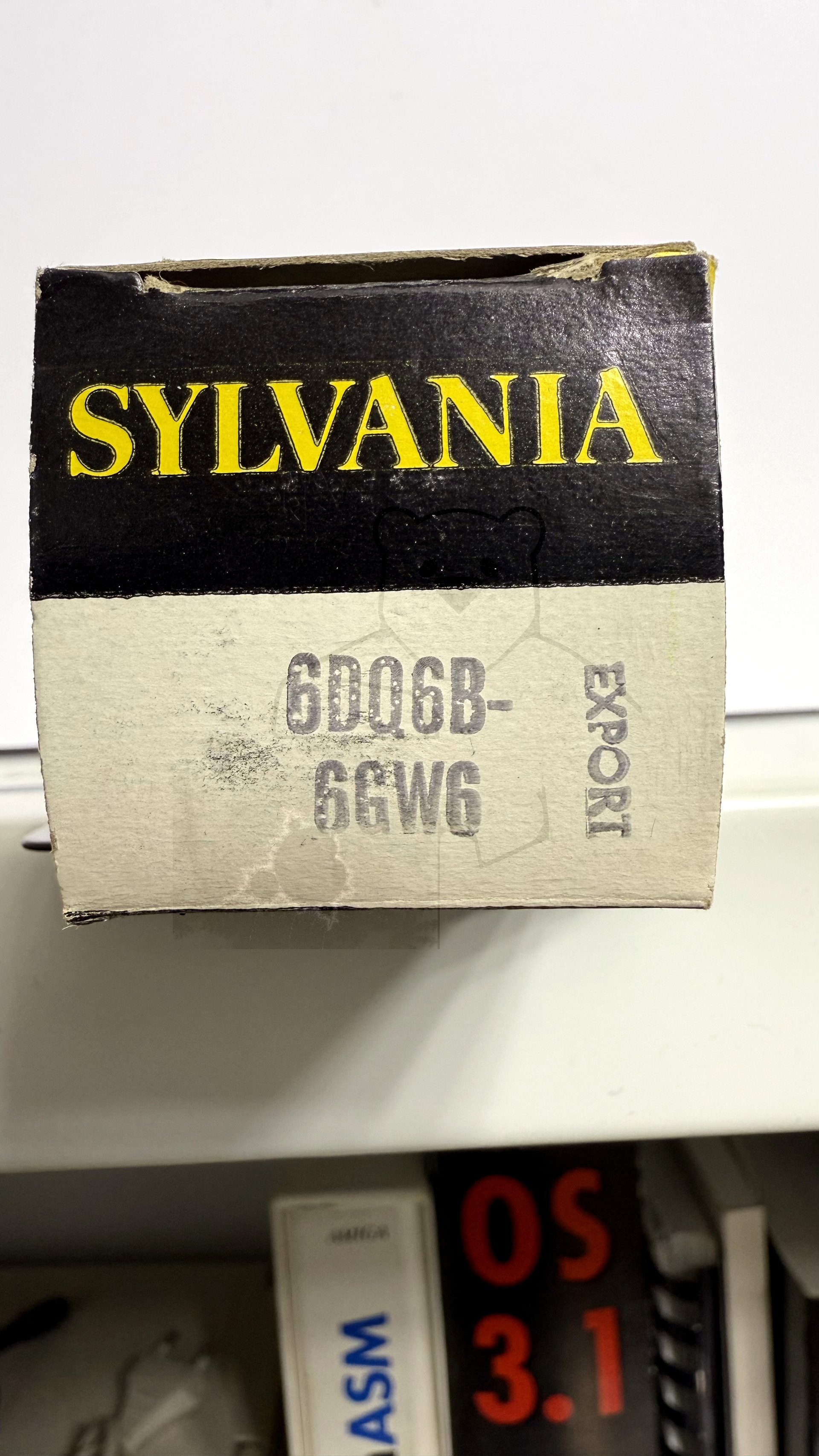

Röhre 6DQ6B #6851 Verpackung Bild 3

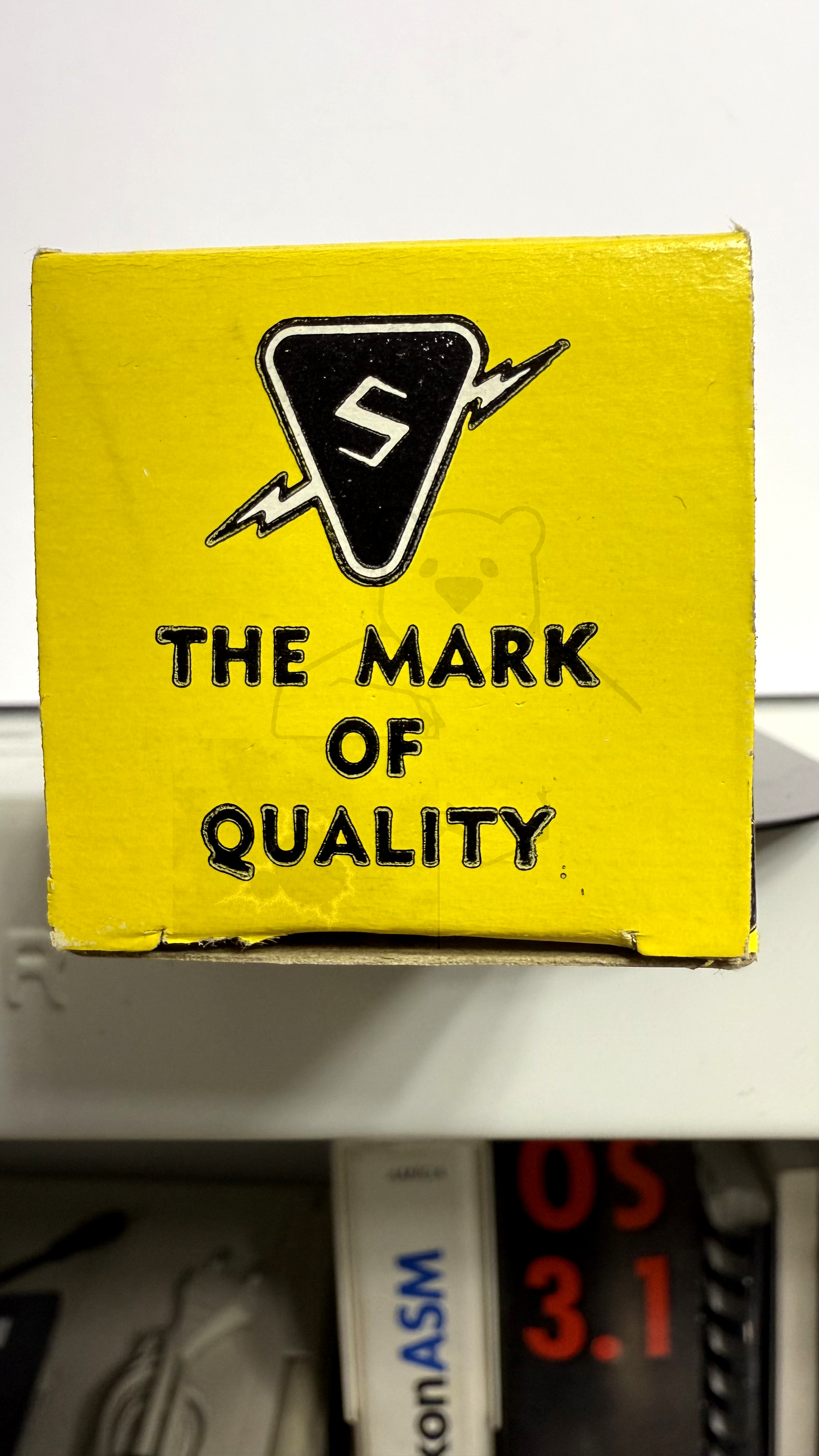

Röhre 6DQ6B #6851 Verpackung Bild 4

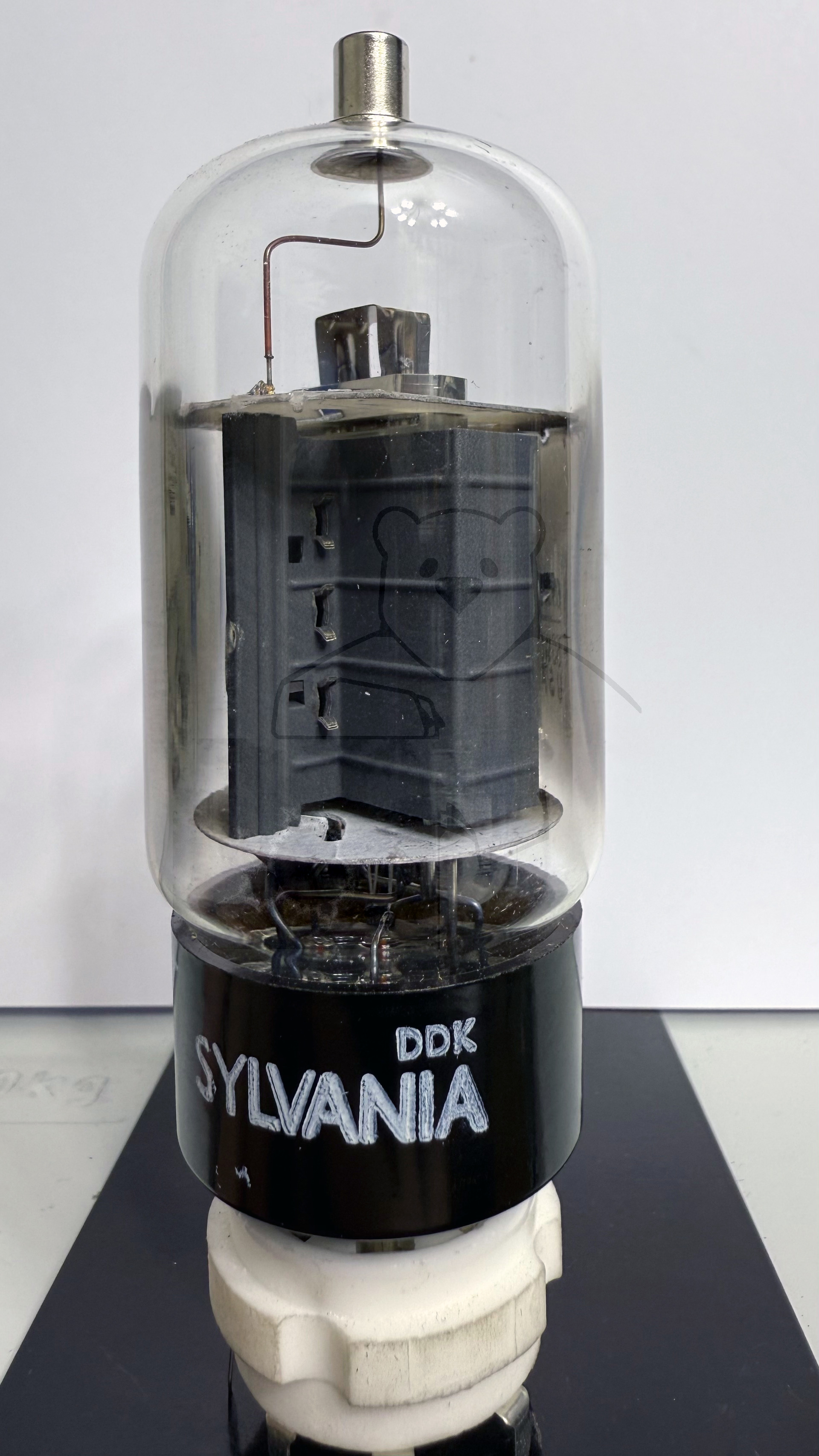

Röhre 6DQ6B #6852 Bild 1

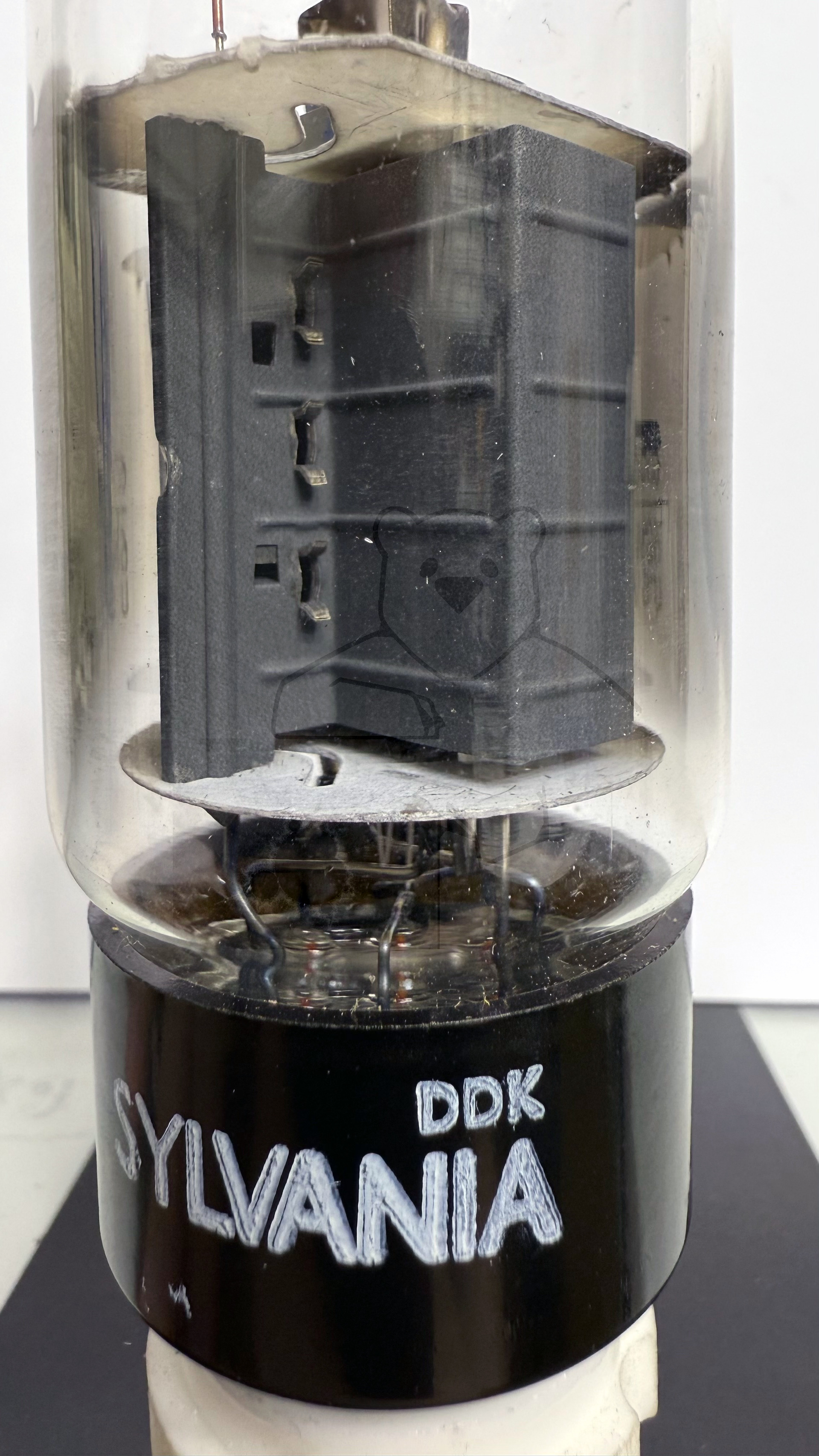

Röhre 6DQ6B #6852 Bild 2

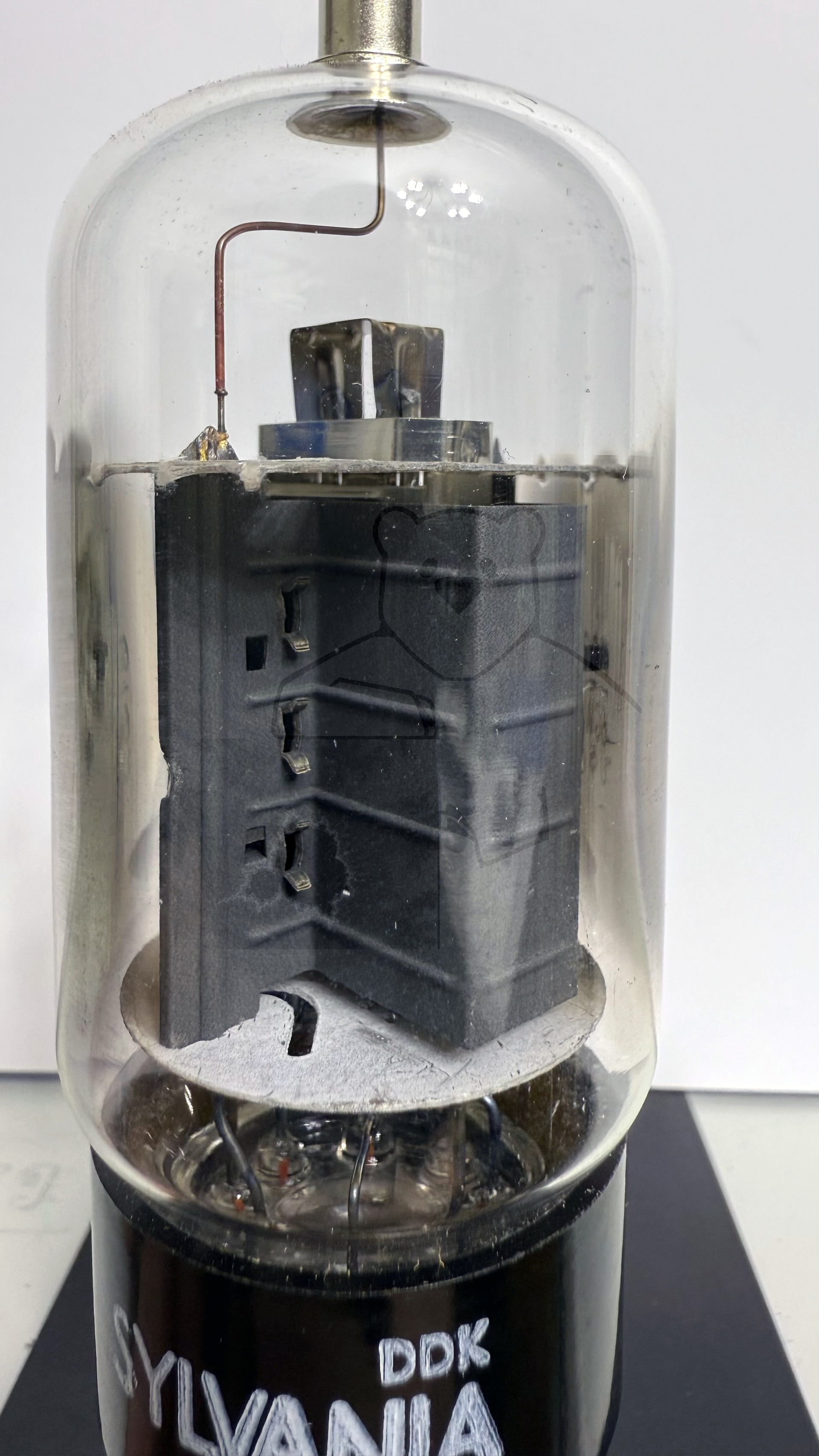

Röhre 6DQ6B #6852 Bild 3

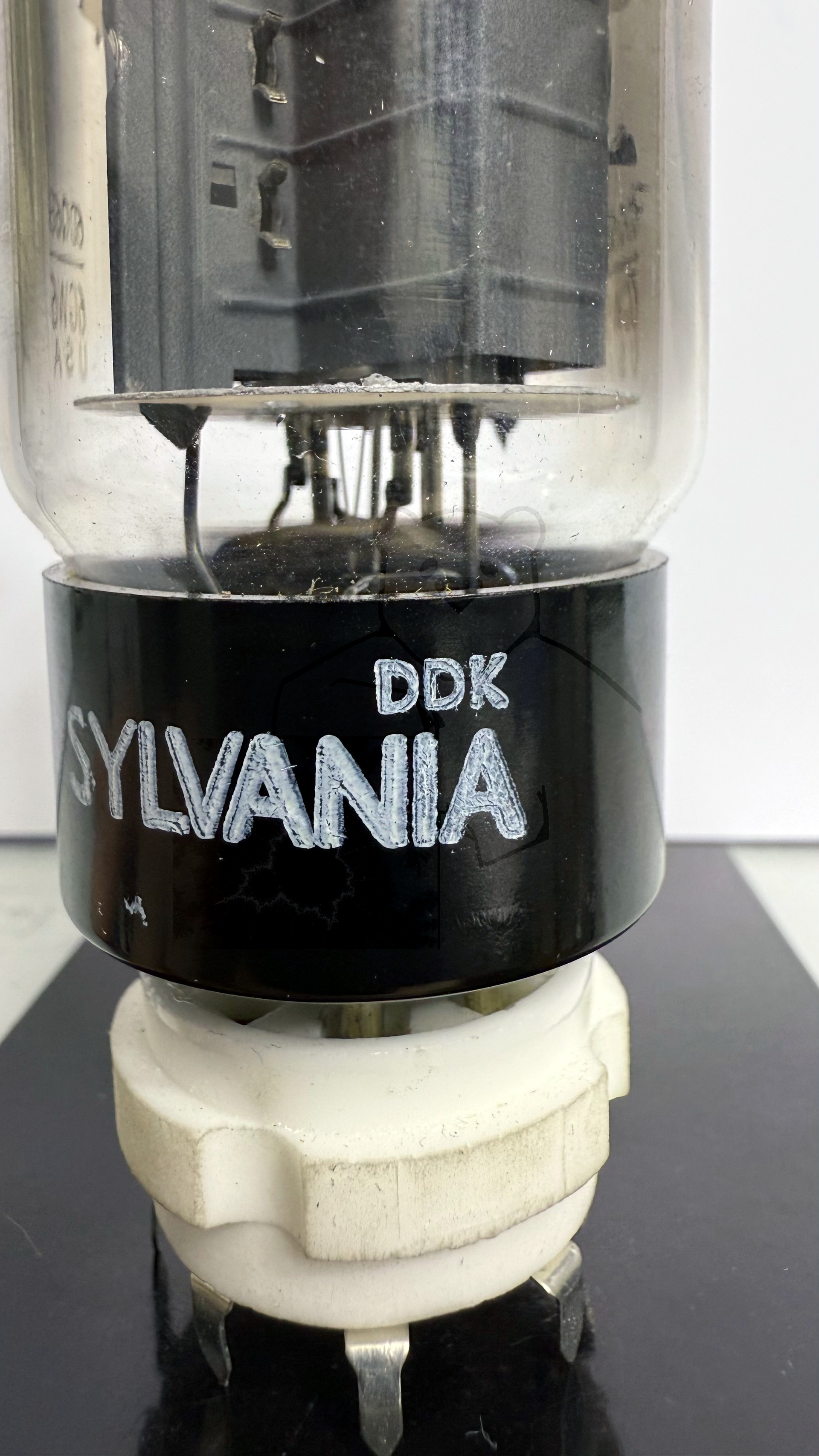

Röhre 6DQ6B #6852 Bild 4

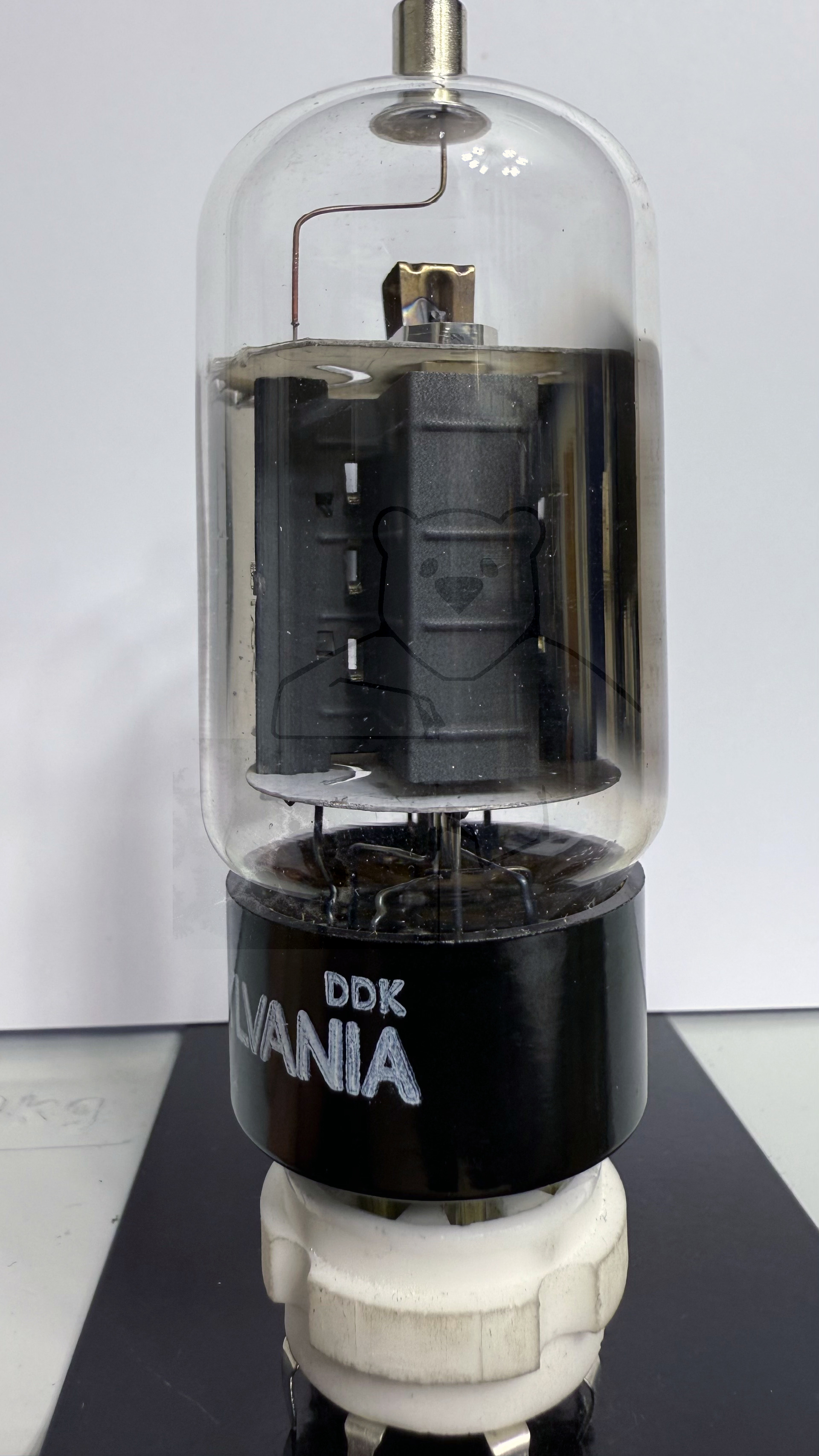

Röhre 6DQ6B #6852 Bild 5

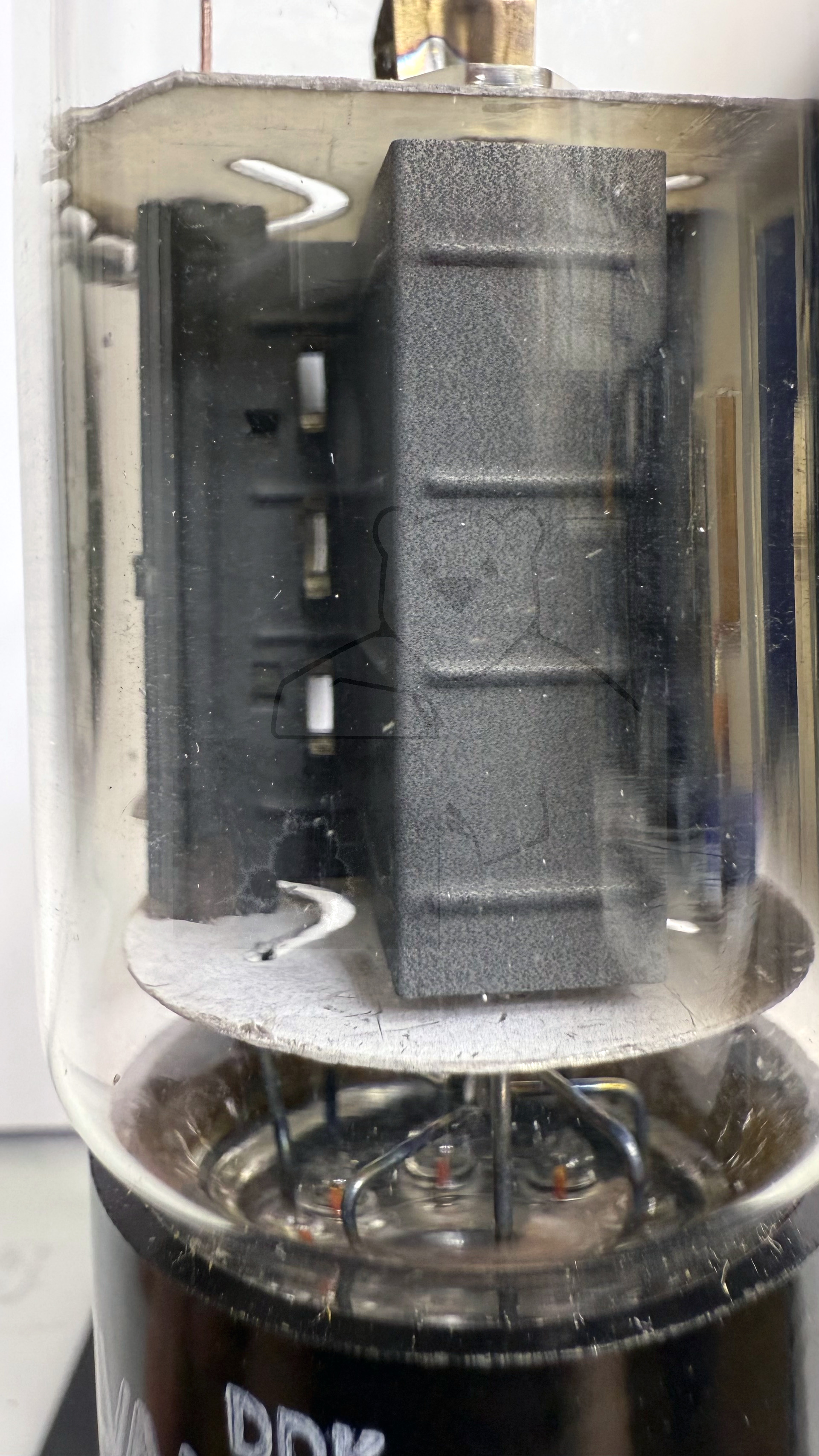

Röhre 6DQ6B #6852 Bild 6

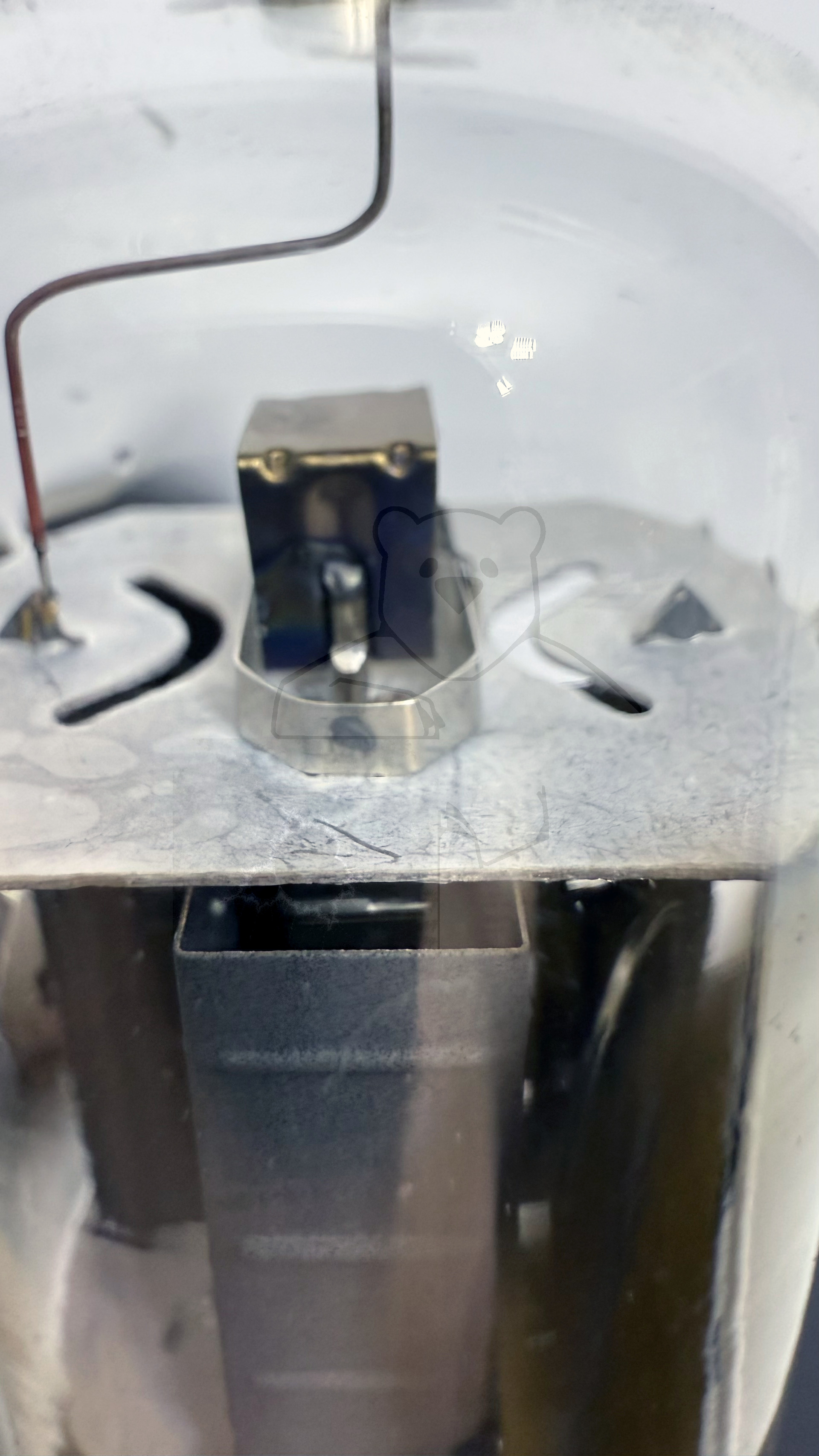

Röhre 6DQ6B #6852 Bild 7

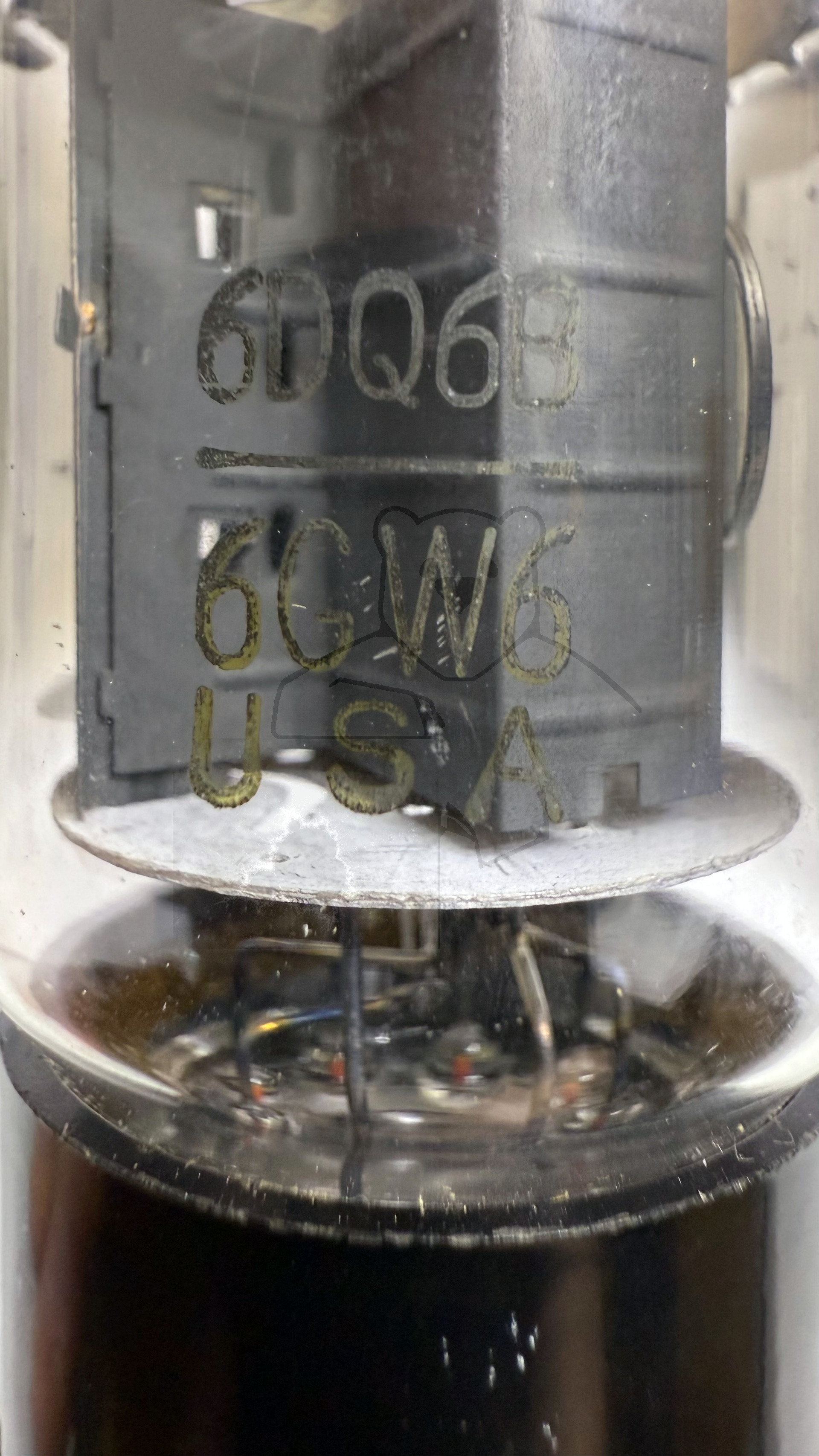

Röhre 6DQ6B #6852 Bild 8

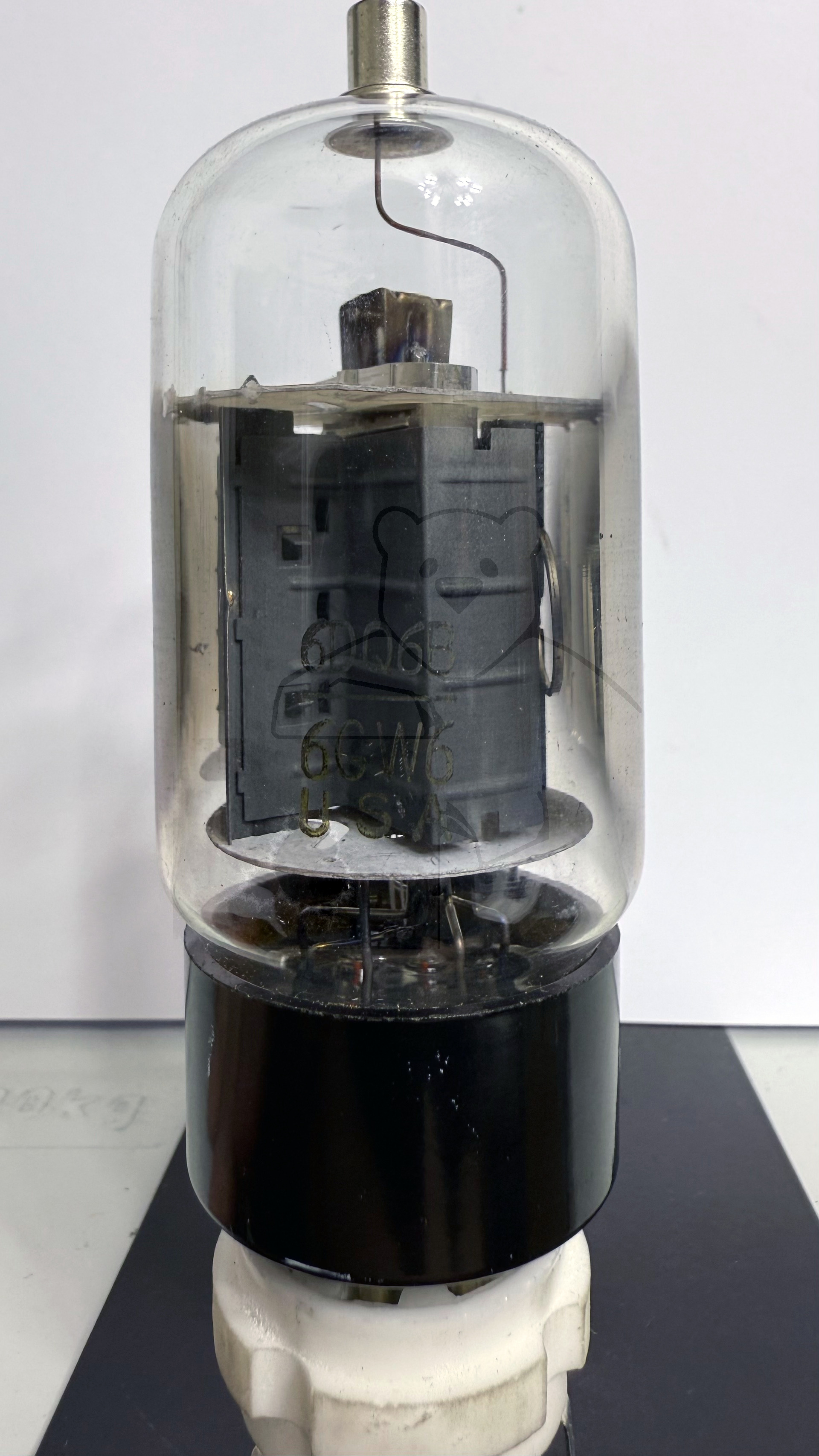

Röhre 6DQ6B #6852 Bild 9

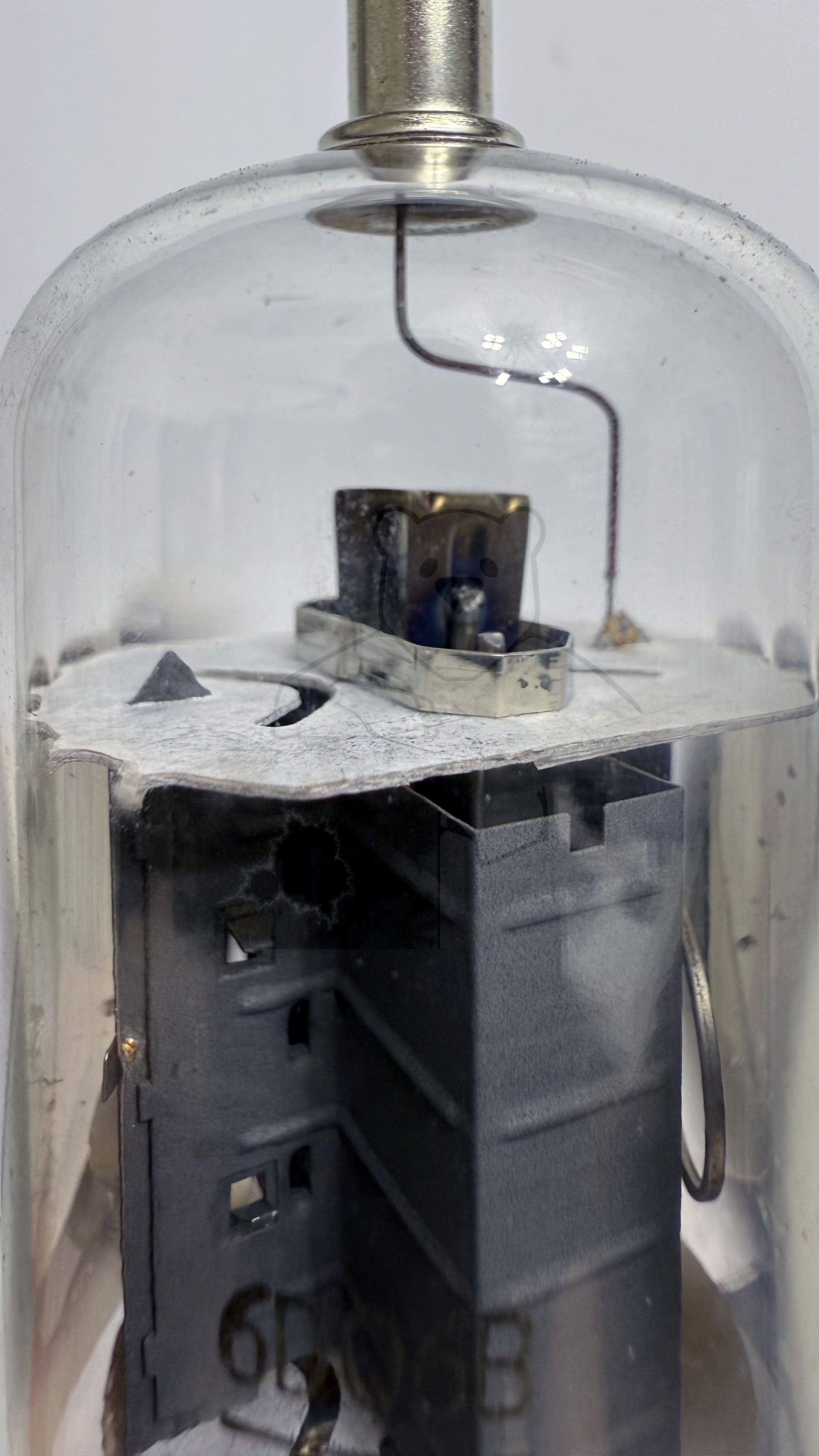

Röhre 6DQ6B #6852 Bild 10

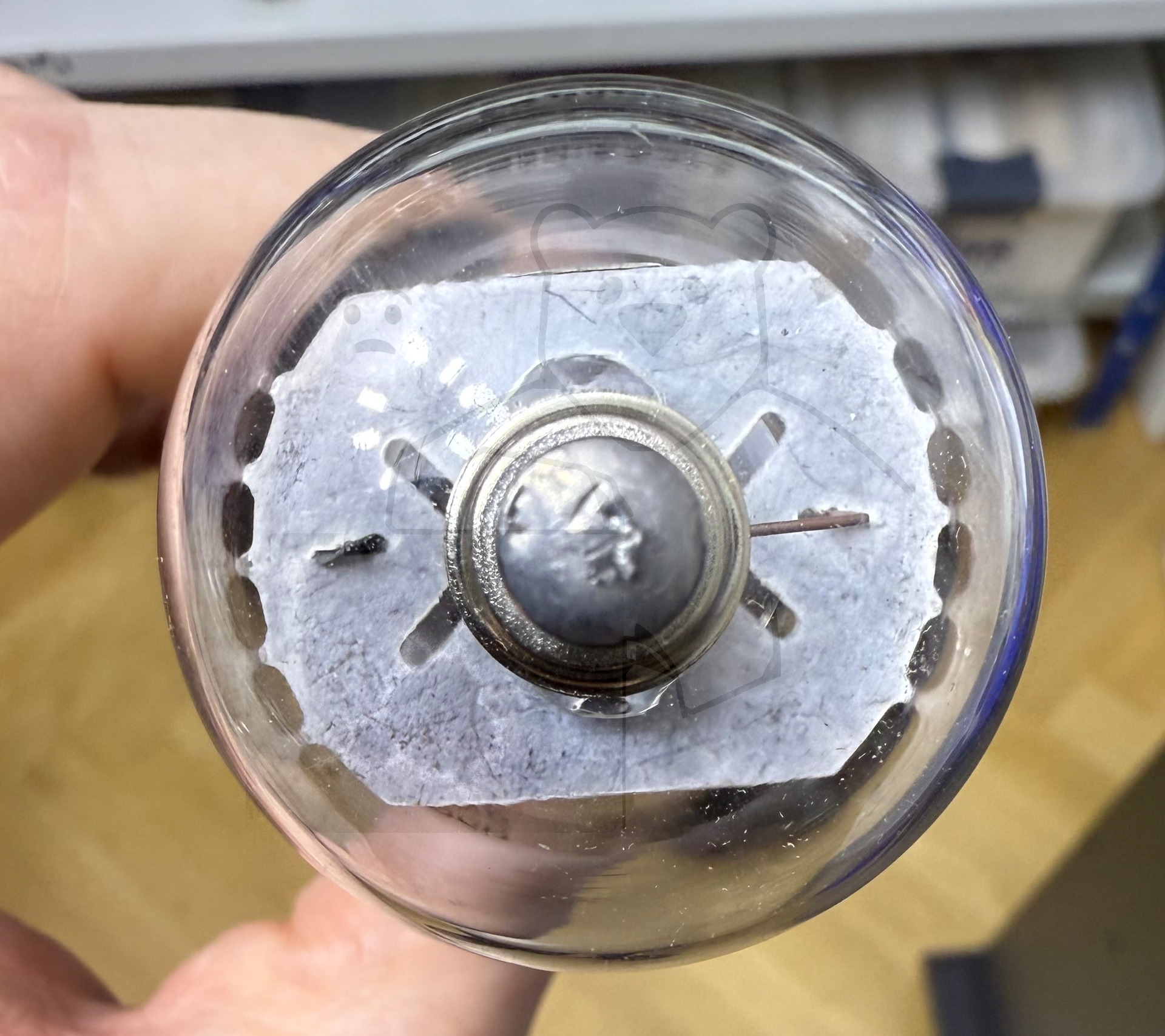

Röhre 6DQ6B #6852 Bild 11

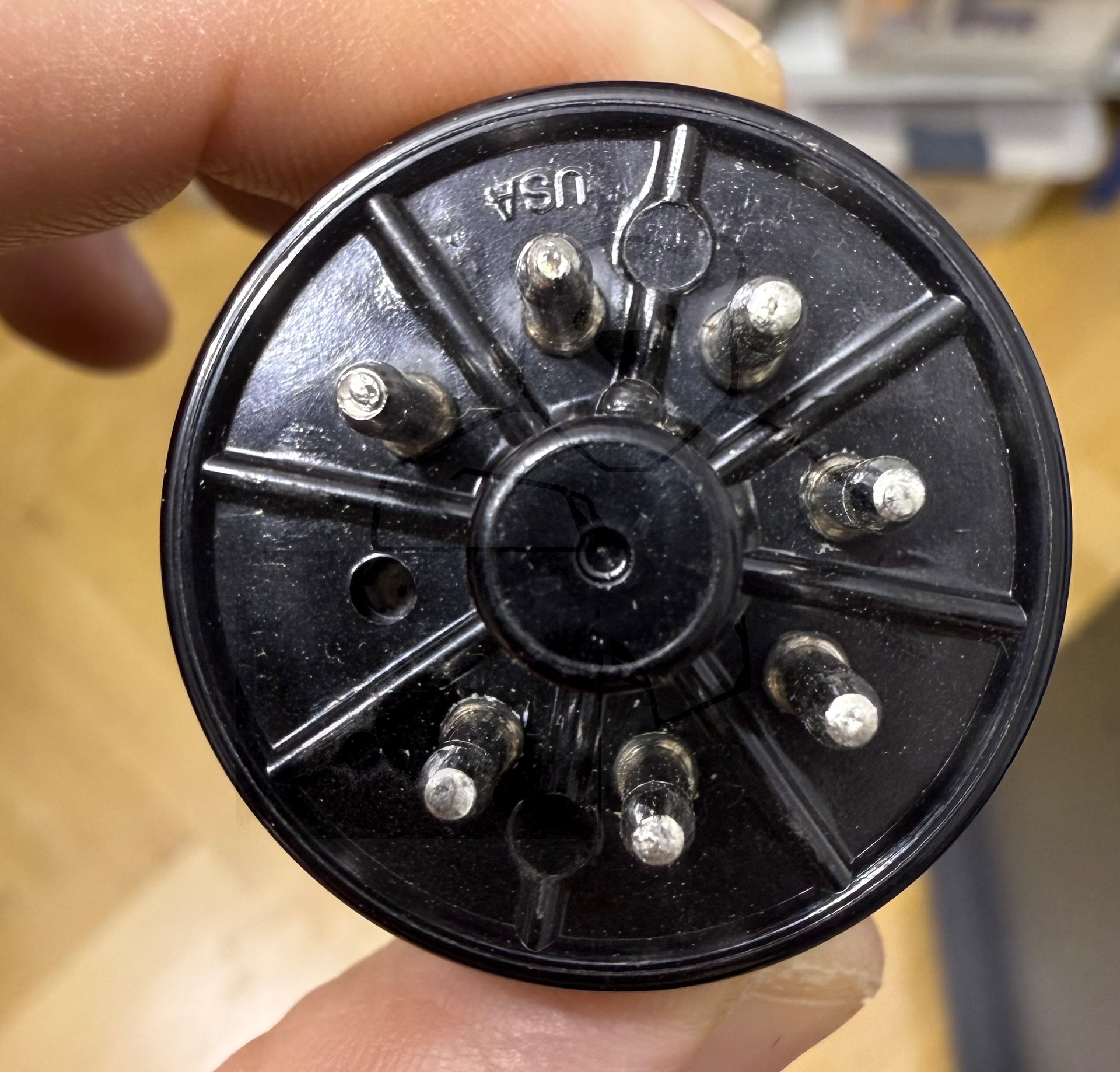

Röhre 6DQ6B #6852 Bild 12

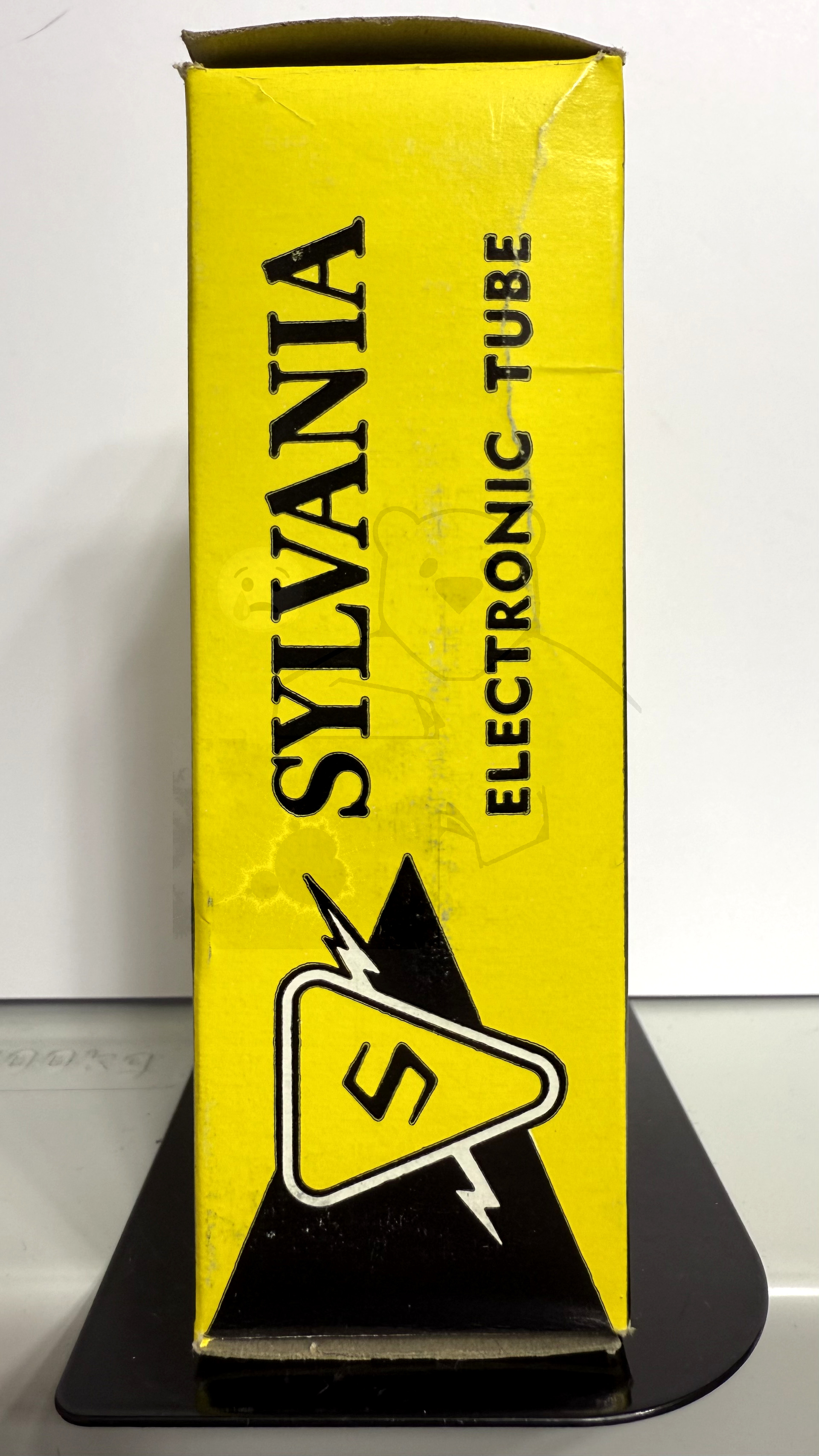

Röhre 6DQ6B #6852 Verpackung Bild 1
Röhre 6DQ6B #6852 Verpackung Bild 2

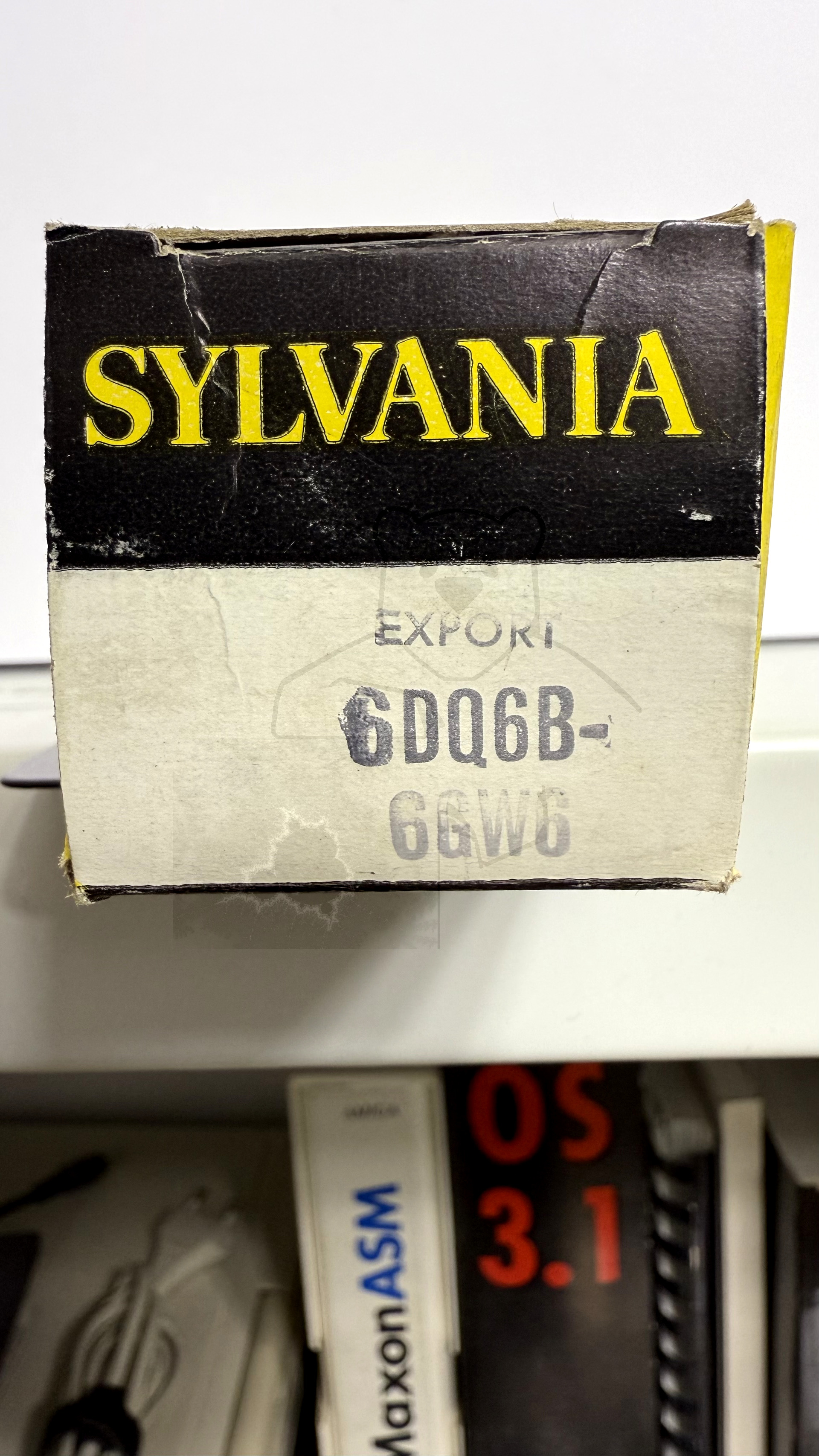

Röhre 6DQ6B #6852 Verpackung Bild 3

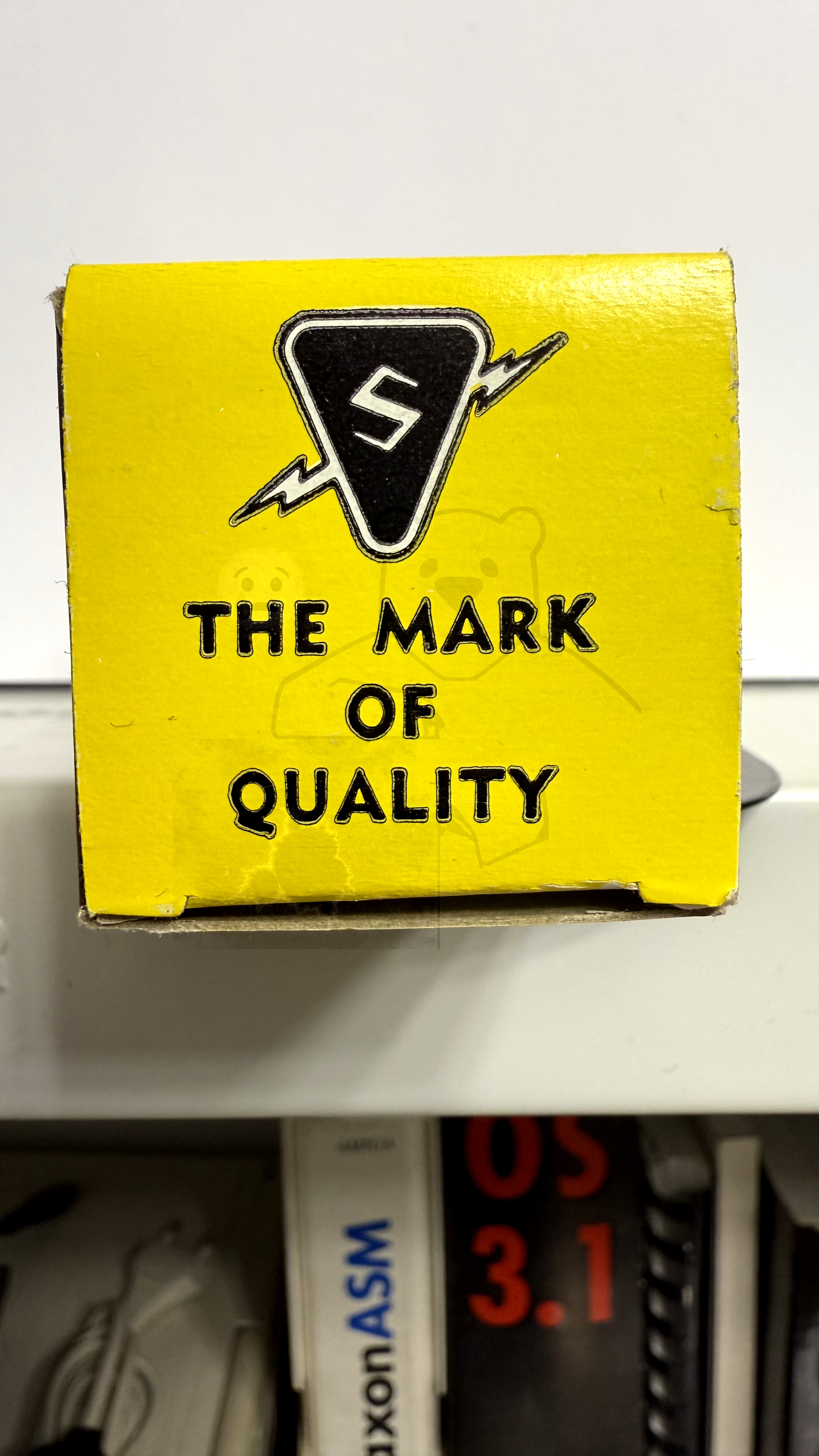

Röhre 6DQ6B #6852 Verpackung Bild 4
đ Alle Röhren vom Typ 6DQ6B in der Sammlung
- â 6DQ6B Inventar: 06849 Hersteller: â Sylvania
- â 6DQ6B Inventar: 06850 Hersteller: â Sylvania
- â 6DQ6B Inventar: 06851 Hersteller: â Sylvania
- â 6DQ6B Inventar: 06852 Hersteller: â Sylvania
