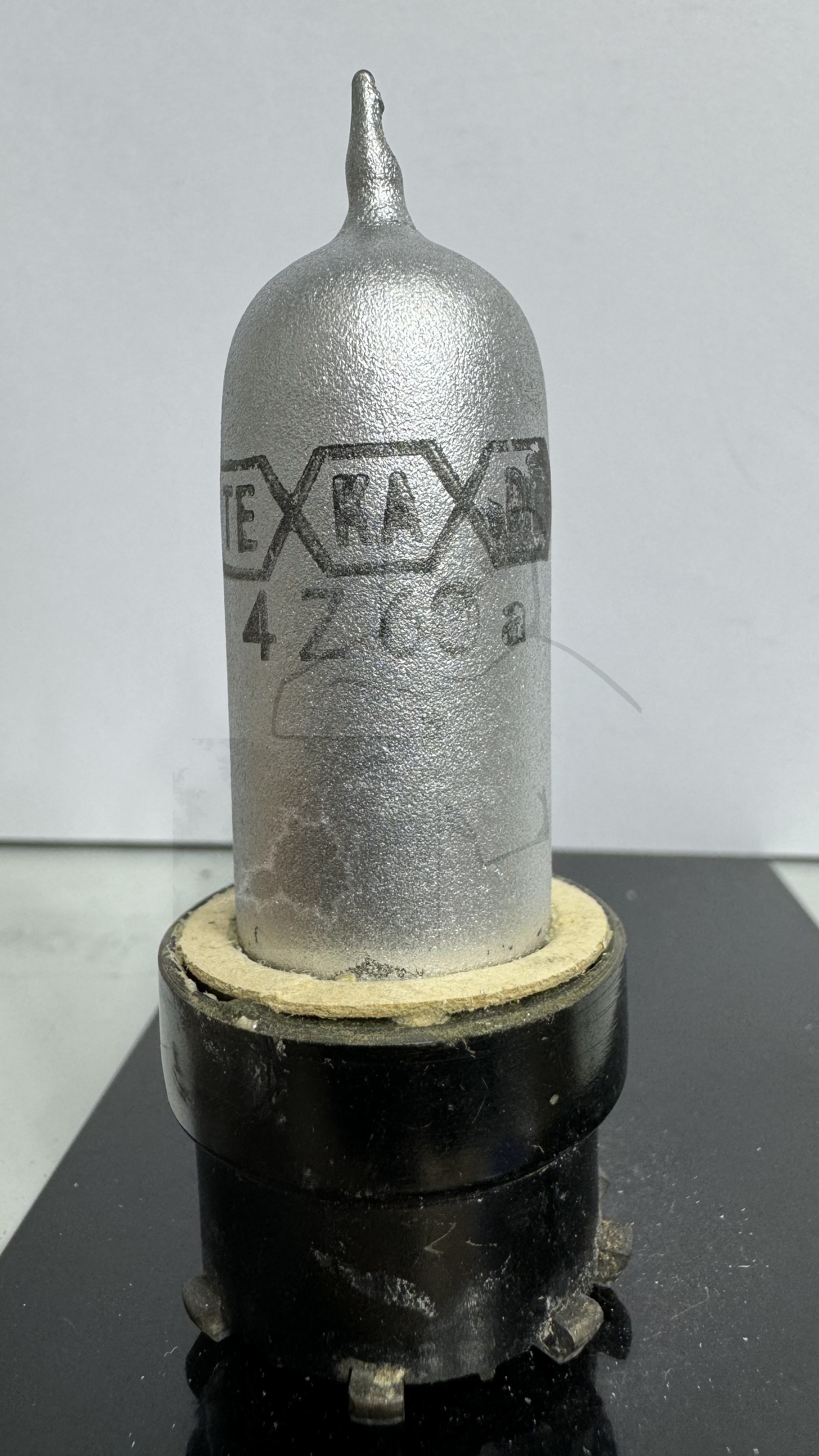

Daten und Bilder der Röhre: 4Z60a

🔎 Beschreibung der Röhre: 4Z60a

Name	4Z60a
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Halb-Indirekt

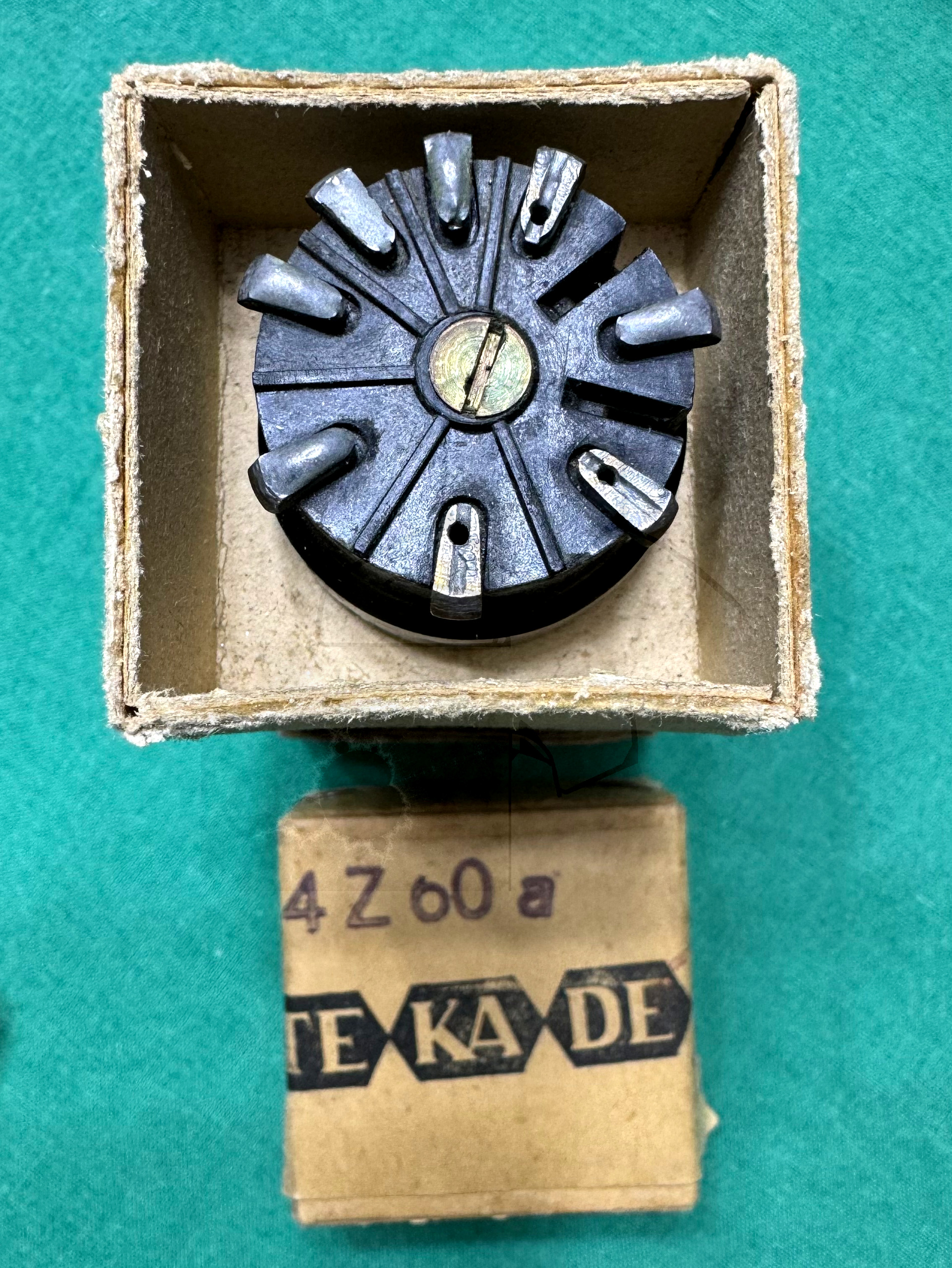

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.

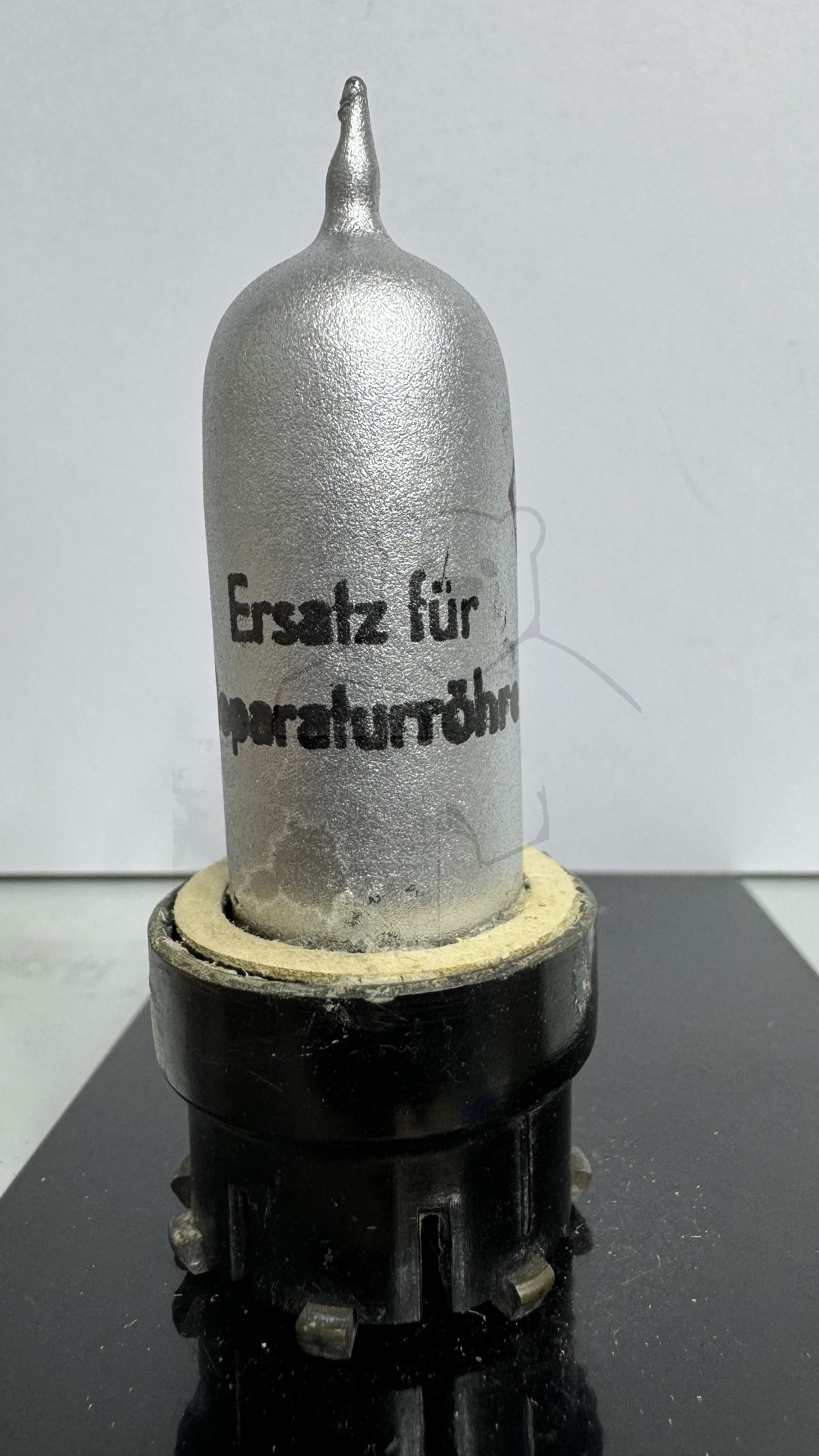

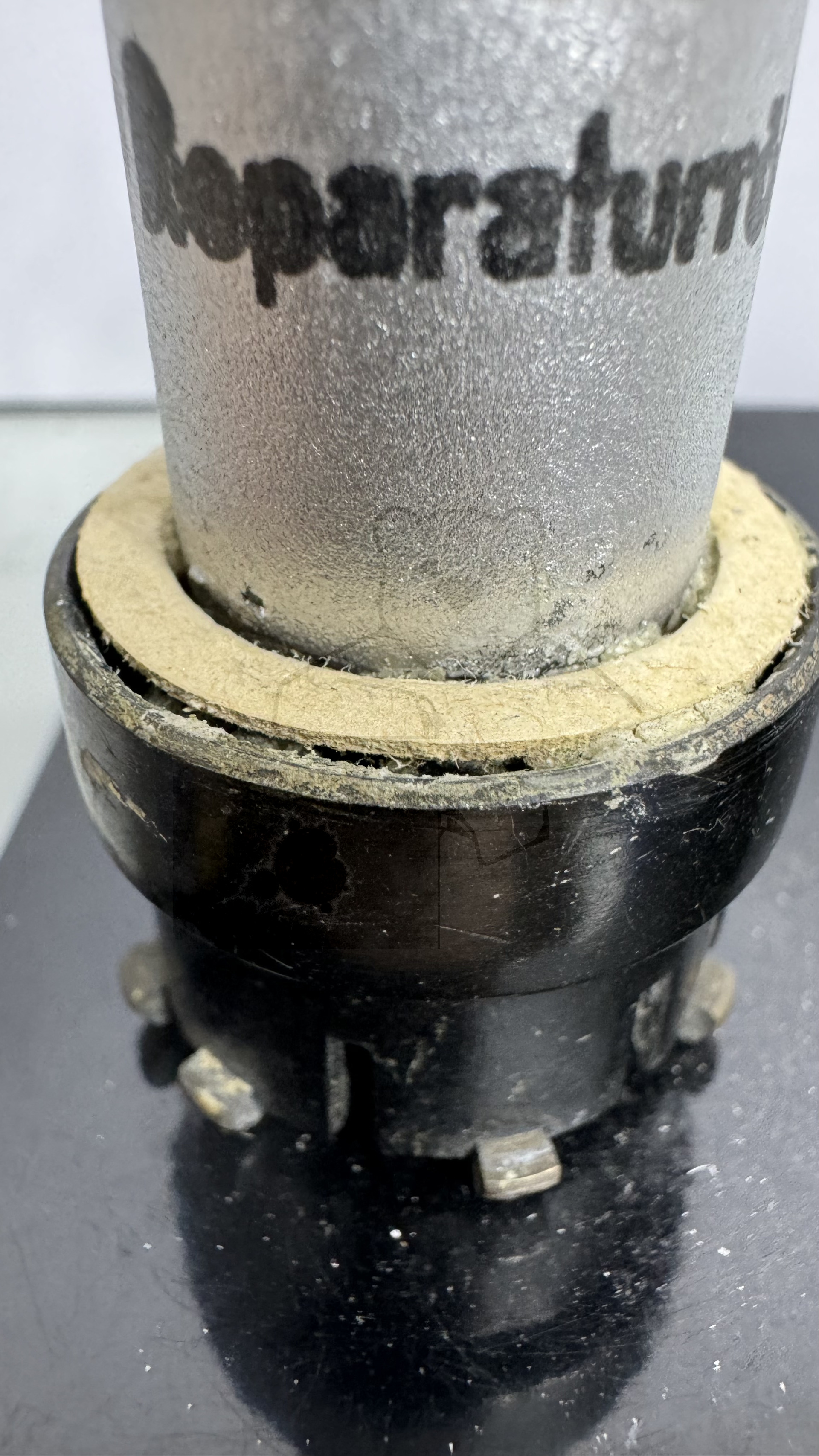

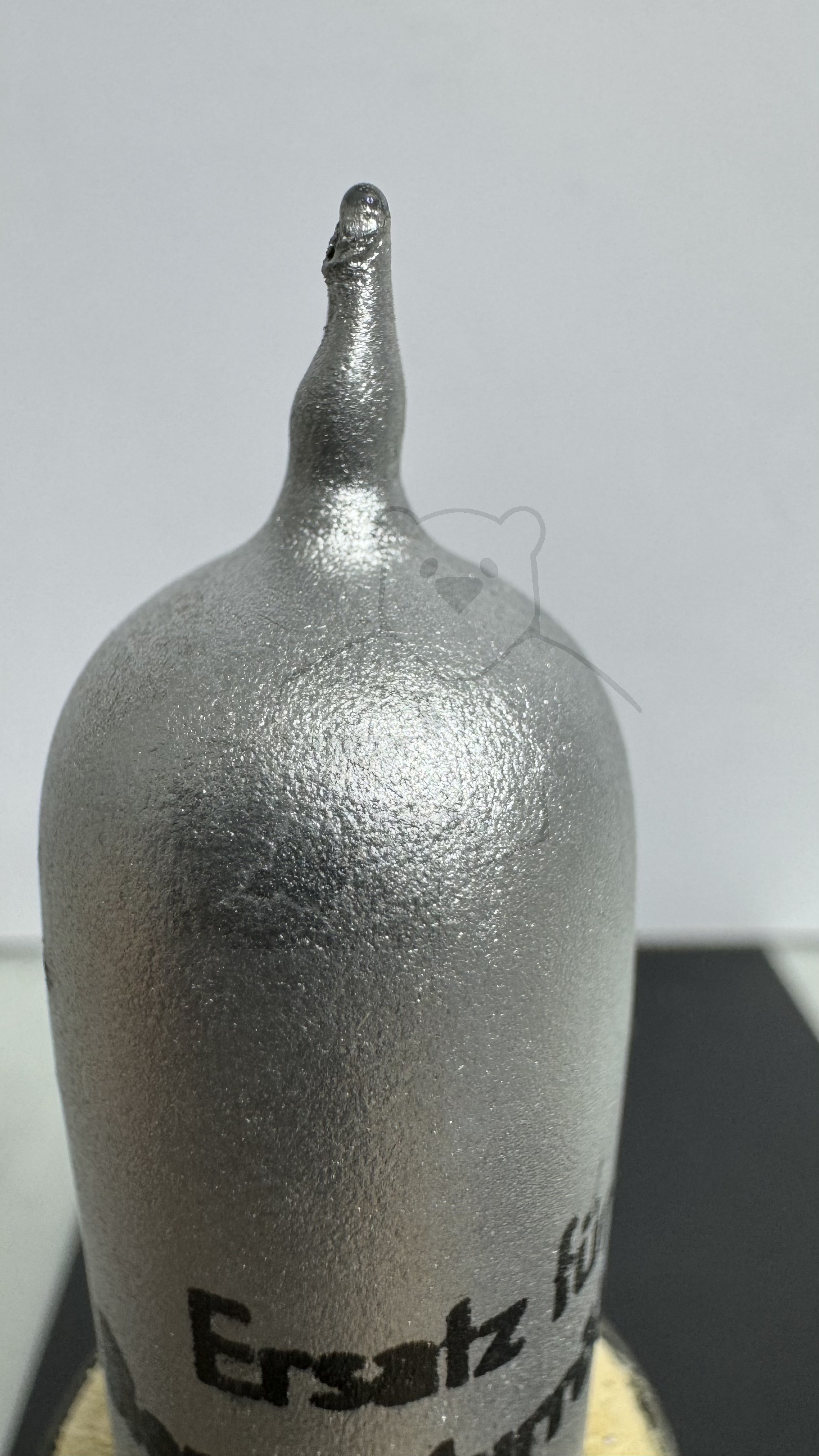

Zusätzliche Informationen	„Notröhre“ - Ersatz für Reparaturzwecke. Entspricht elektrisch der → RG12D60 wude aber auf einen Aussenkontaktsockel umgerüstet. Diese Röhre wurden direkt nach dem 2. Weltkrieg als „Notröhre“ produziert. Dafür wurden vorhandene Wehrmachtsröhren umgesockelt, ggf. auch die Heizfäden getauscht und neu beschriftet.
Letzte Änderung	03.06.2018 09:26:09

🔎 Beschreibung der Systeme für die Röhre: 4Z60a

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	8
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

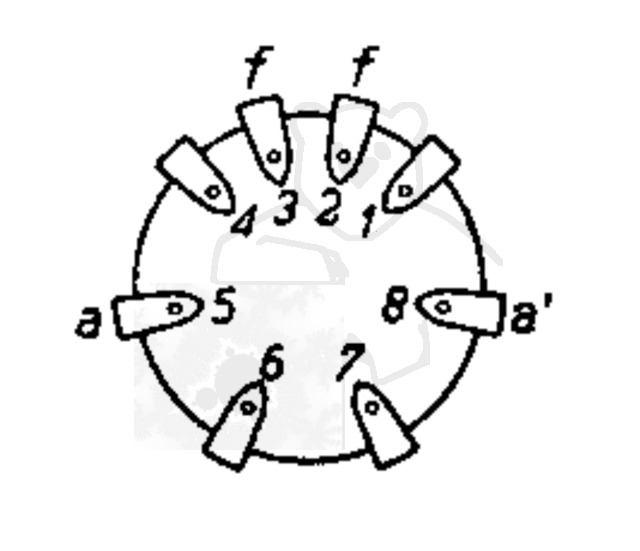

🔎 Sockelschaltung der 4Z60a

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 4Z60a
Datenblatt RG12D60 Telefunken.pdf (1515 kB)
