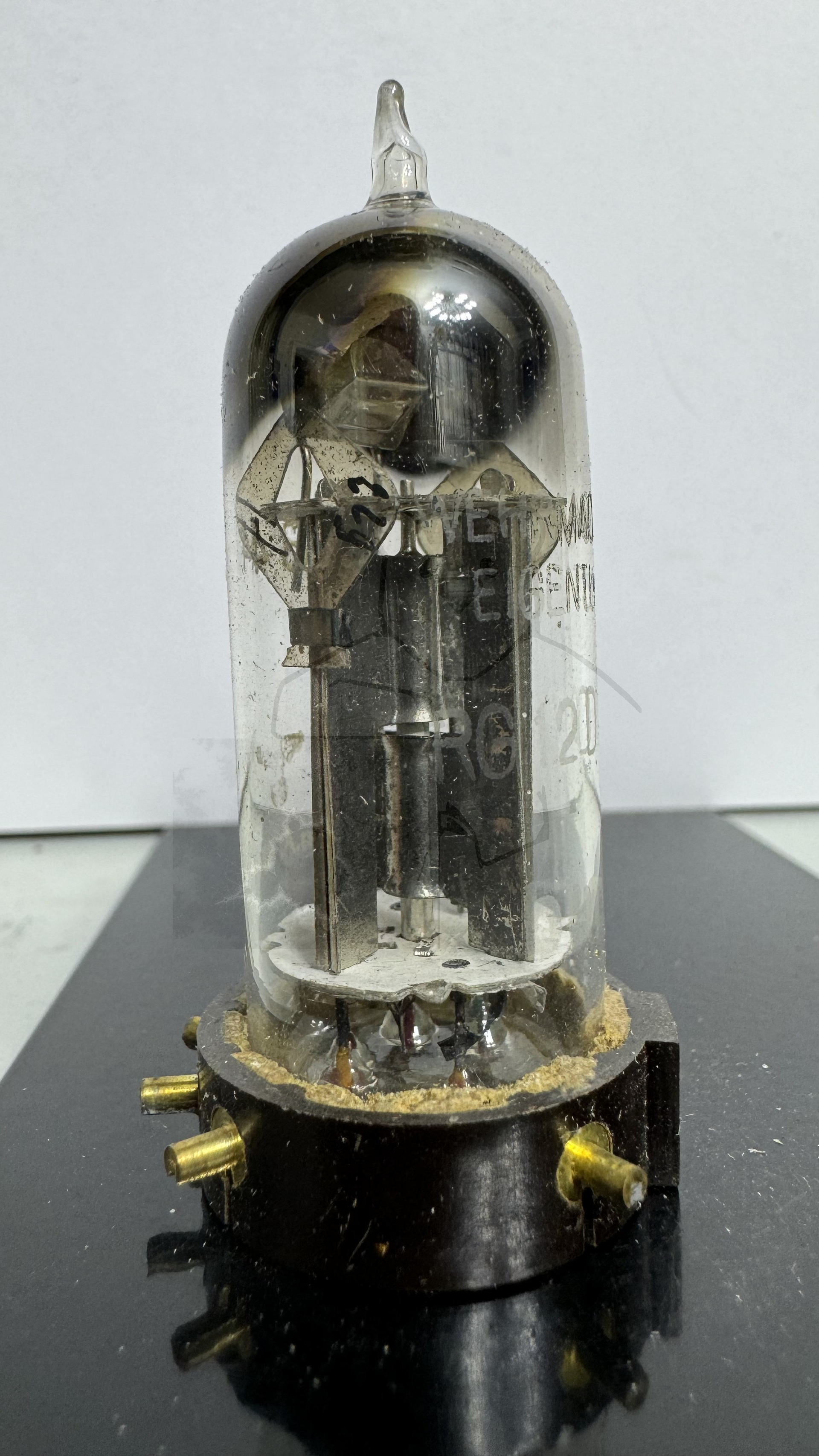

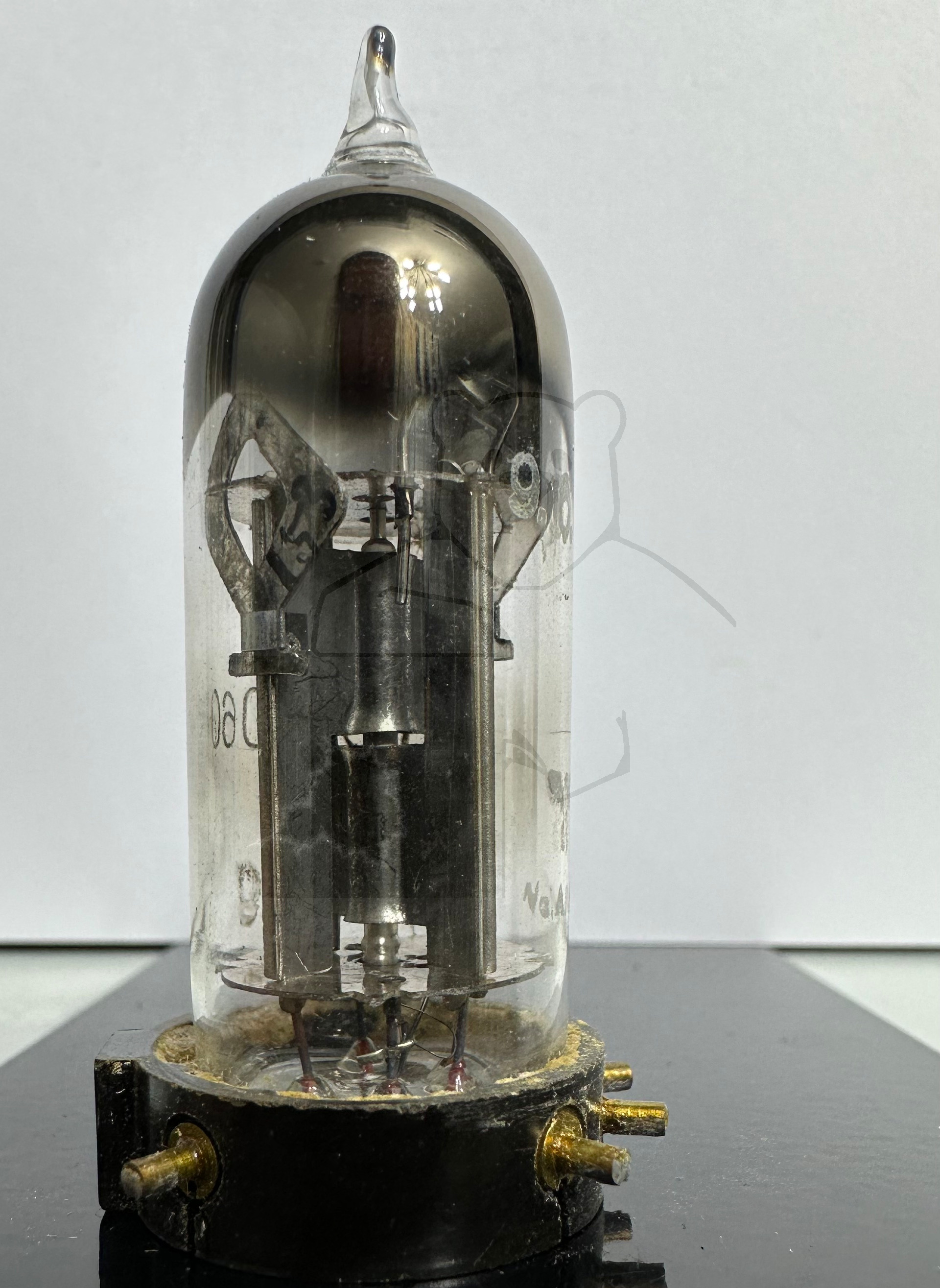

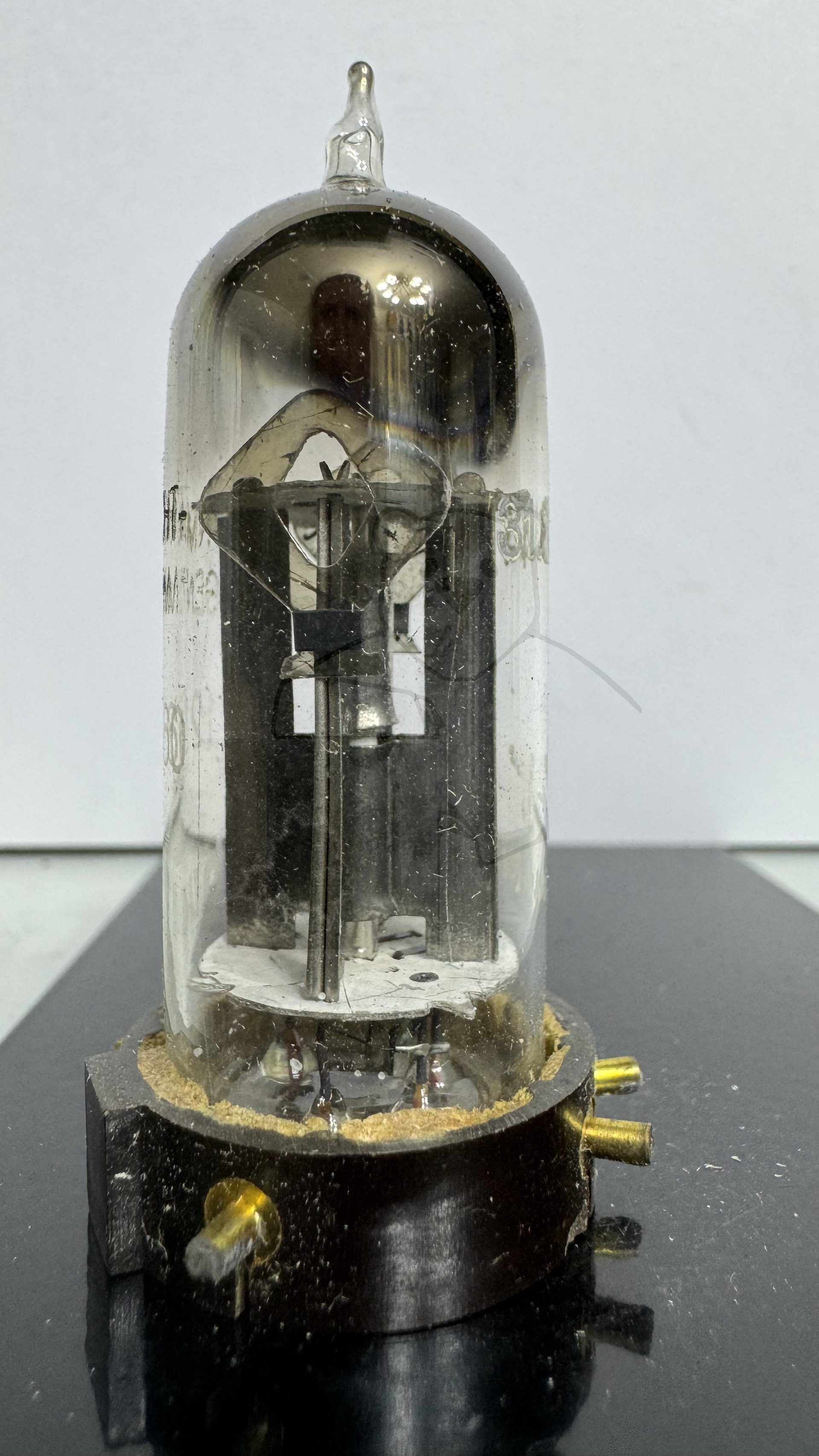

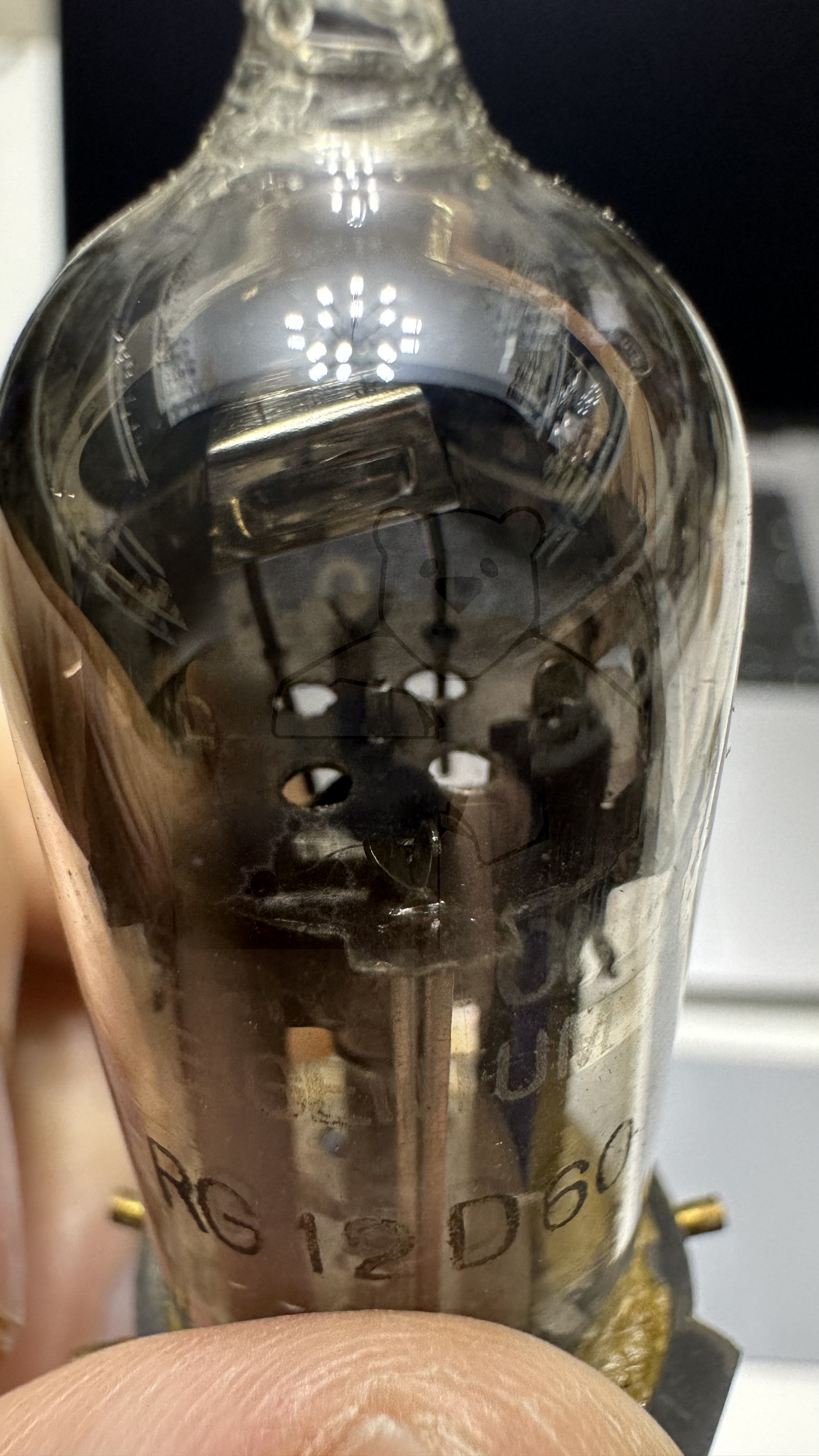

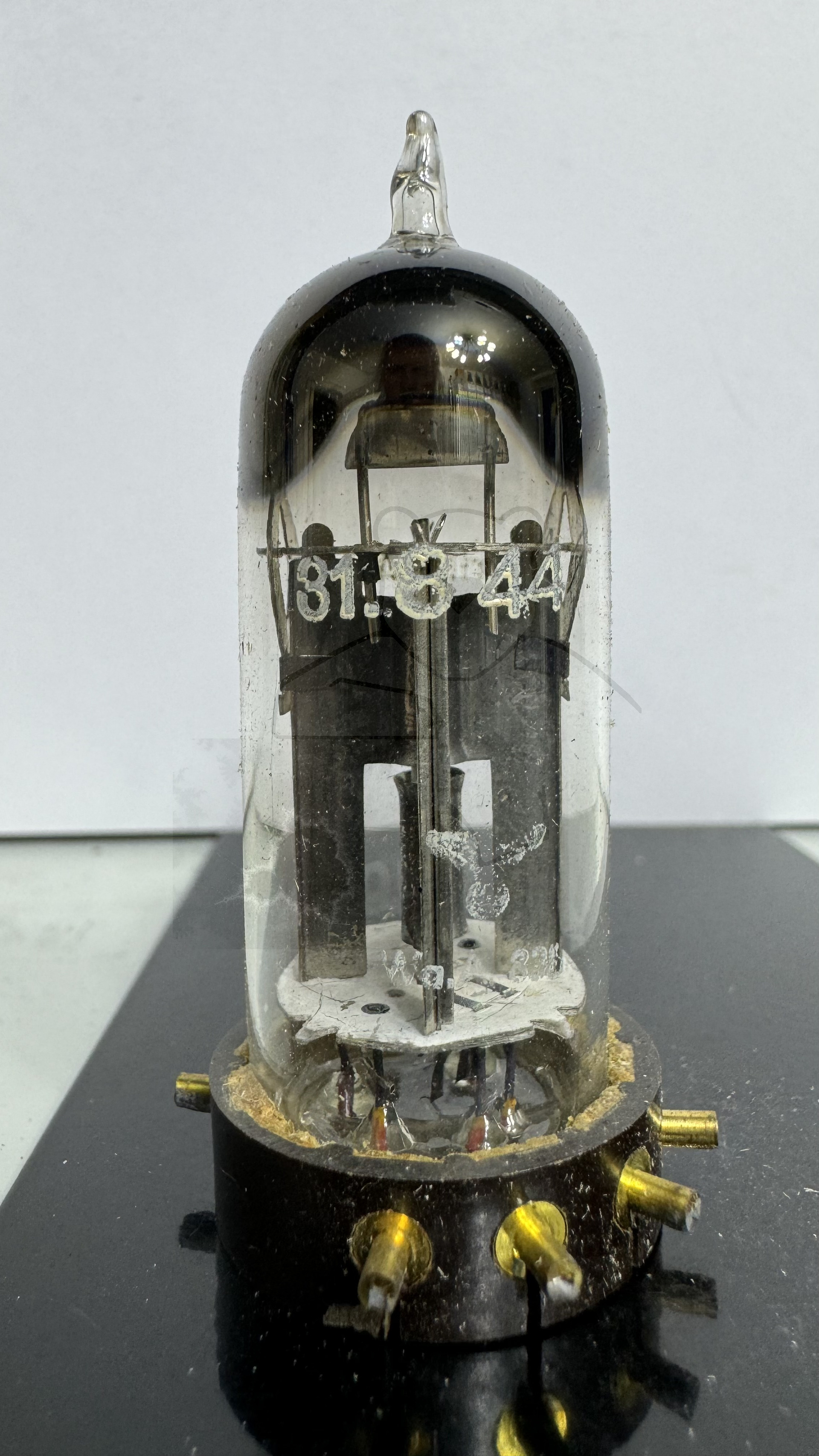

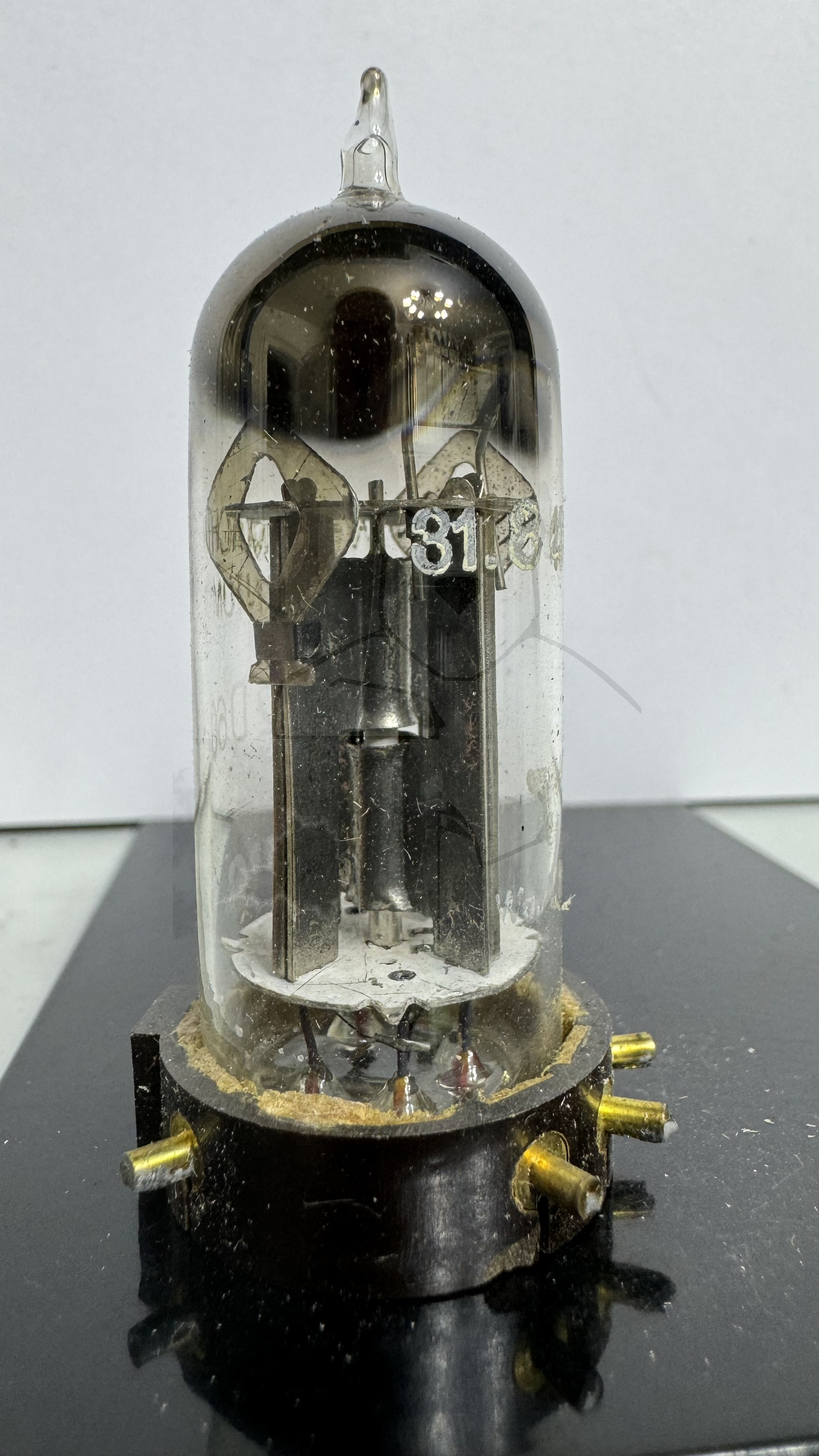

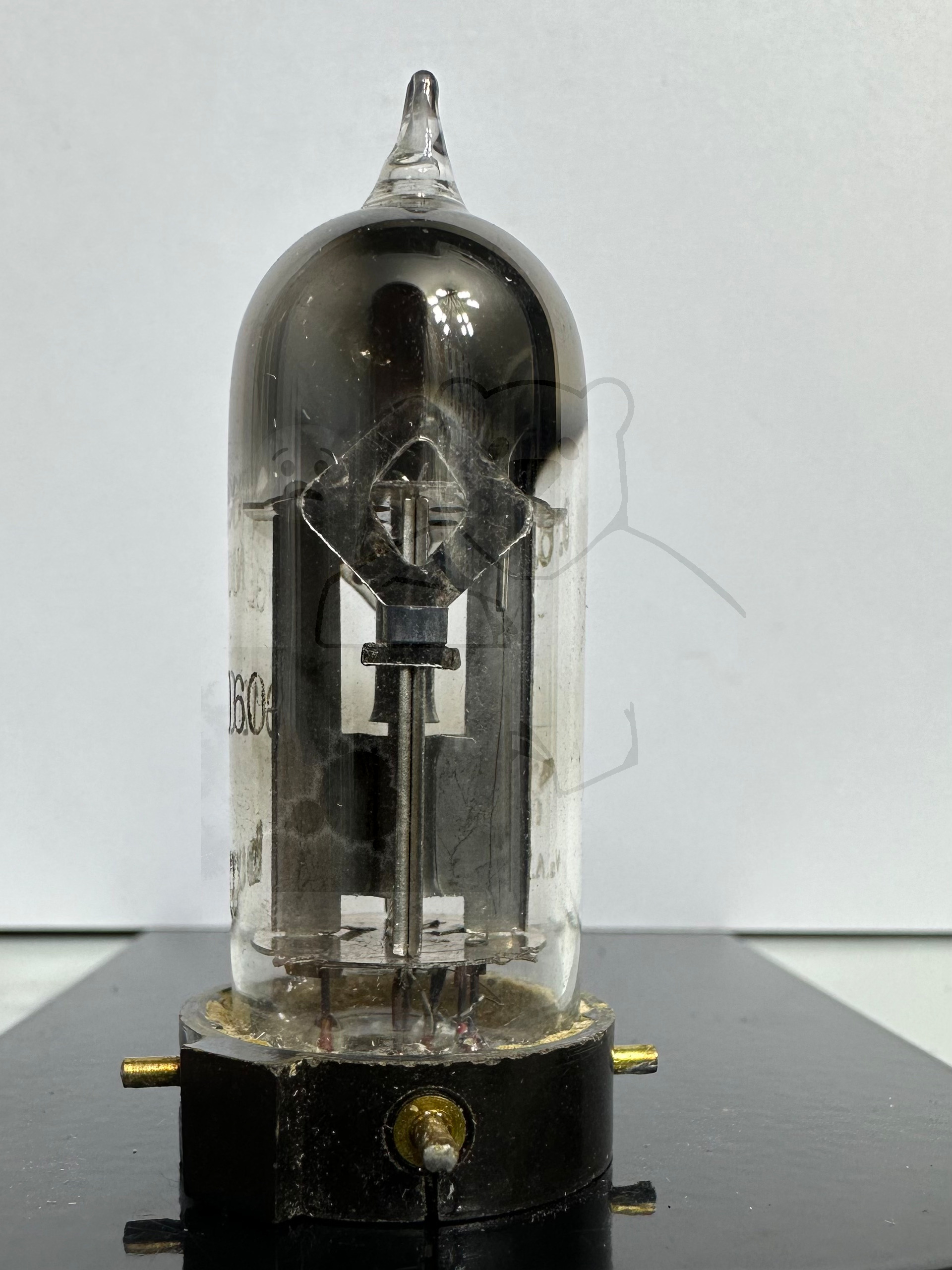

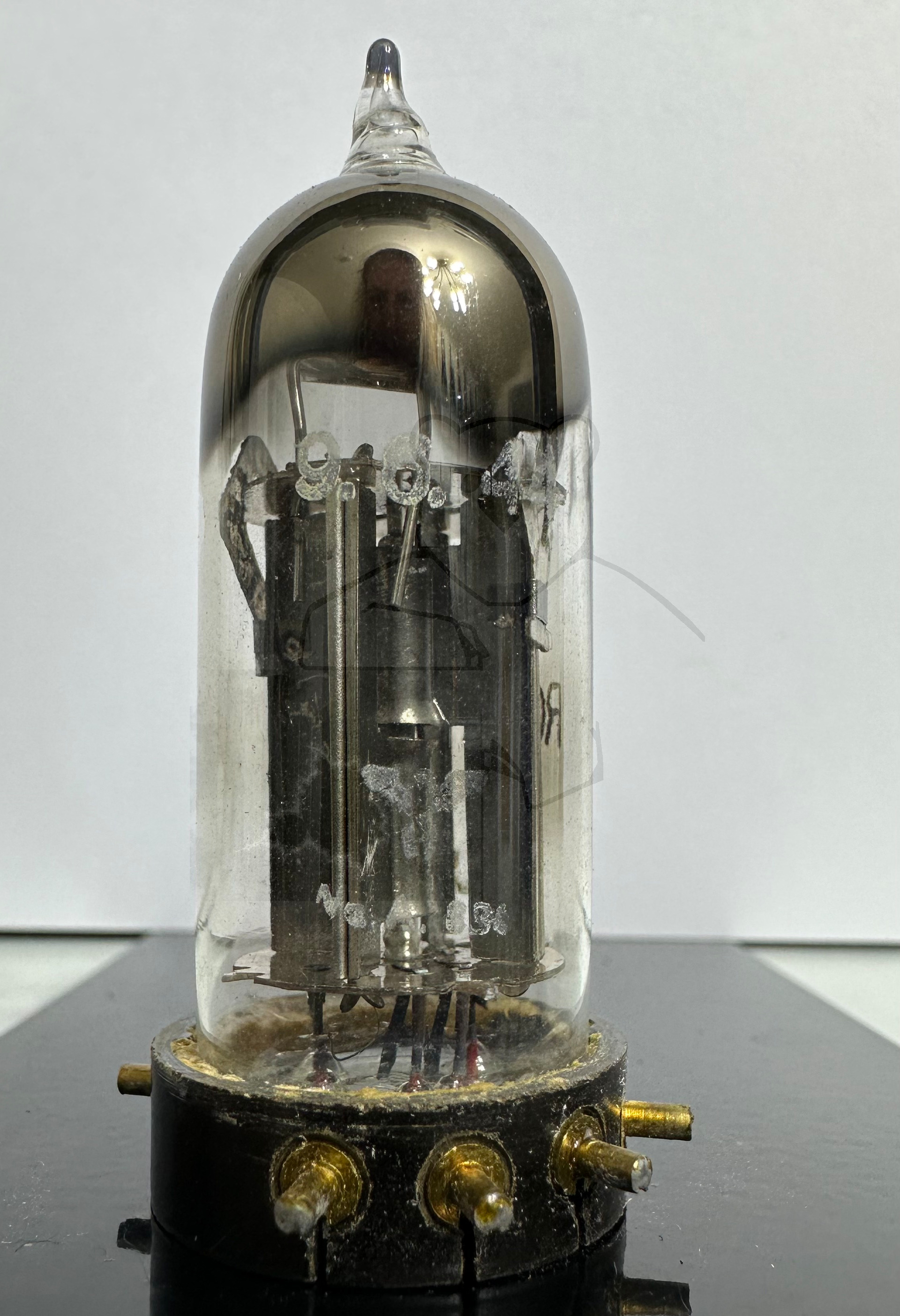

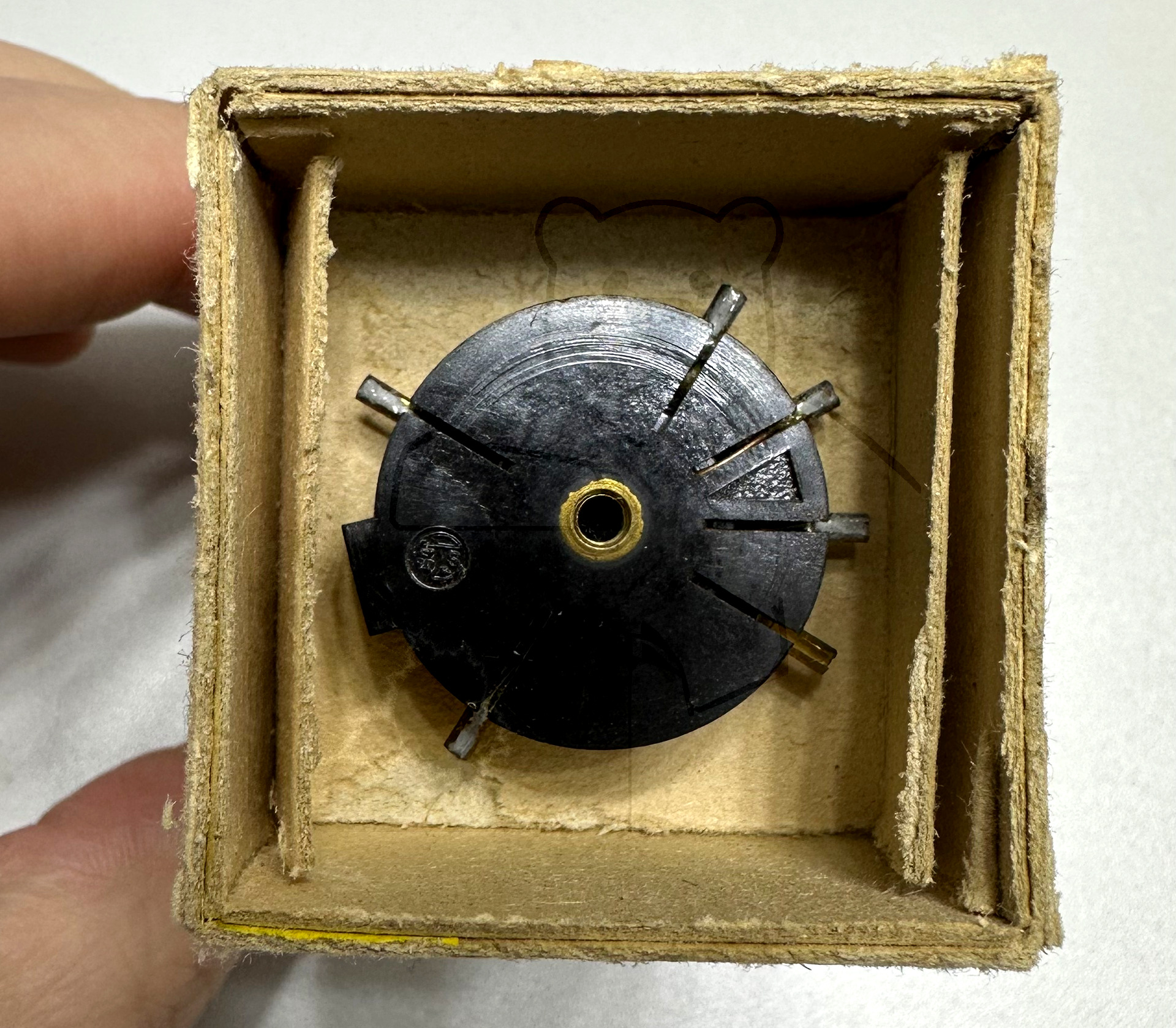

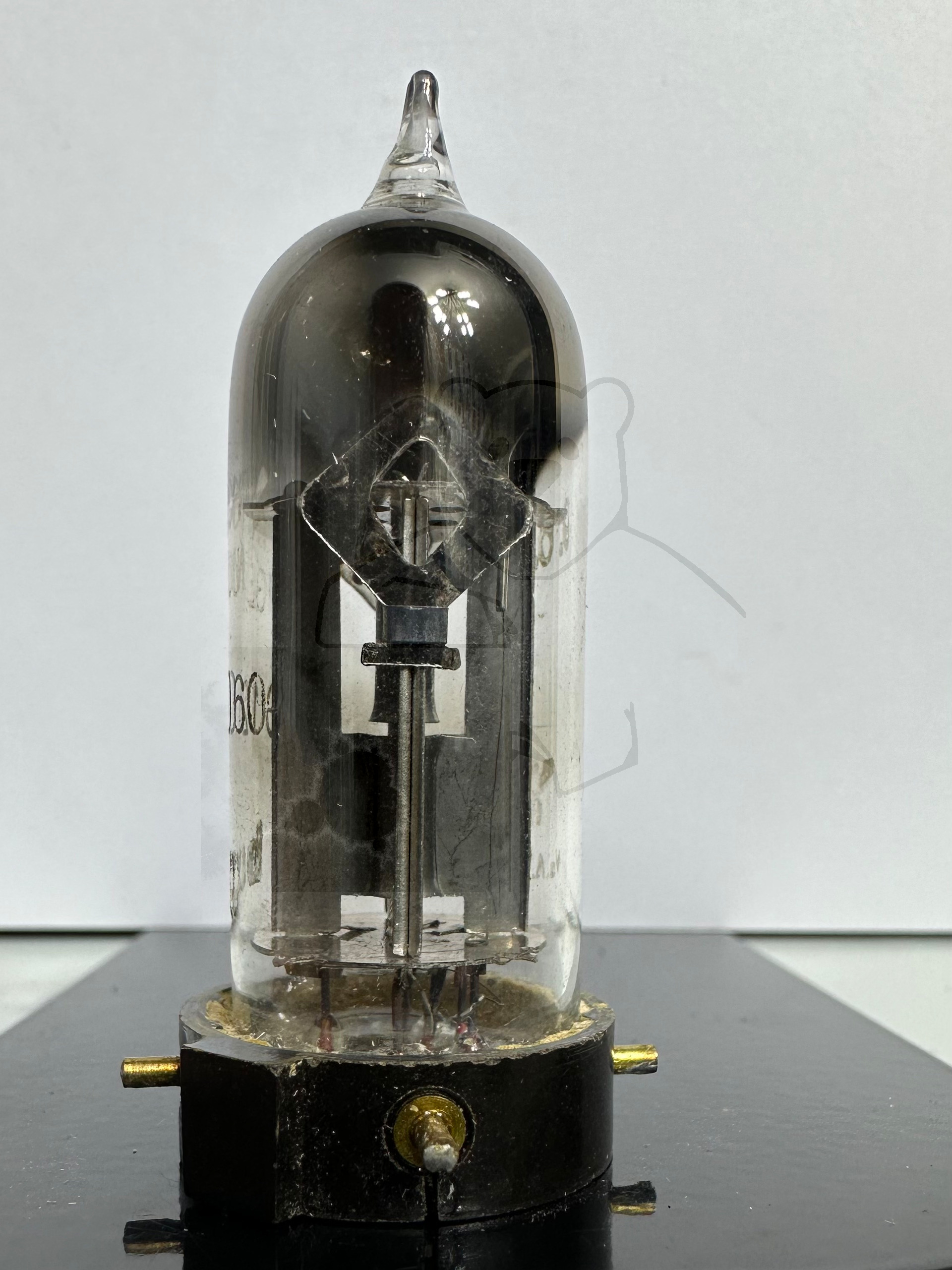

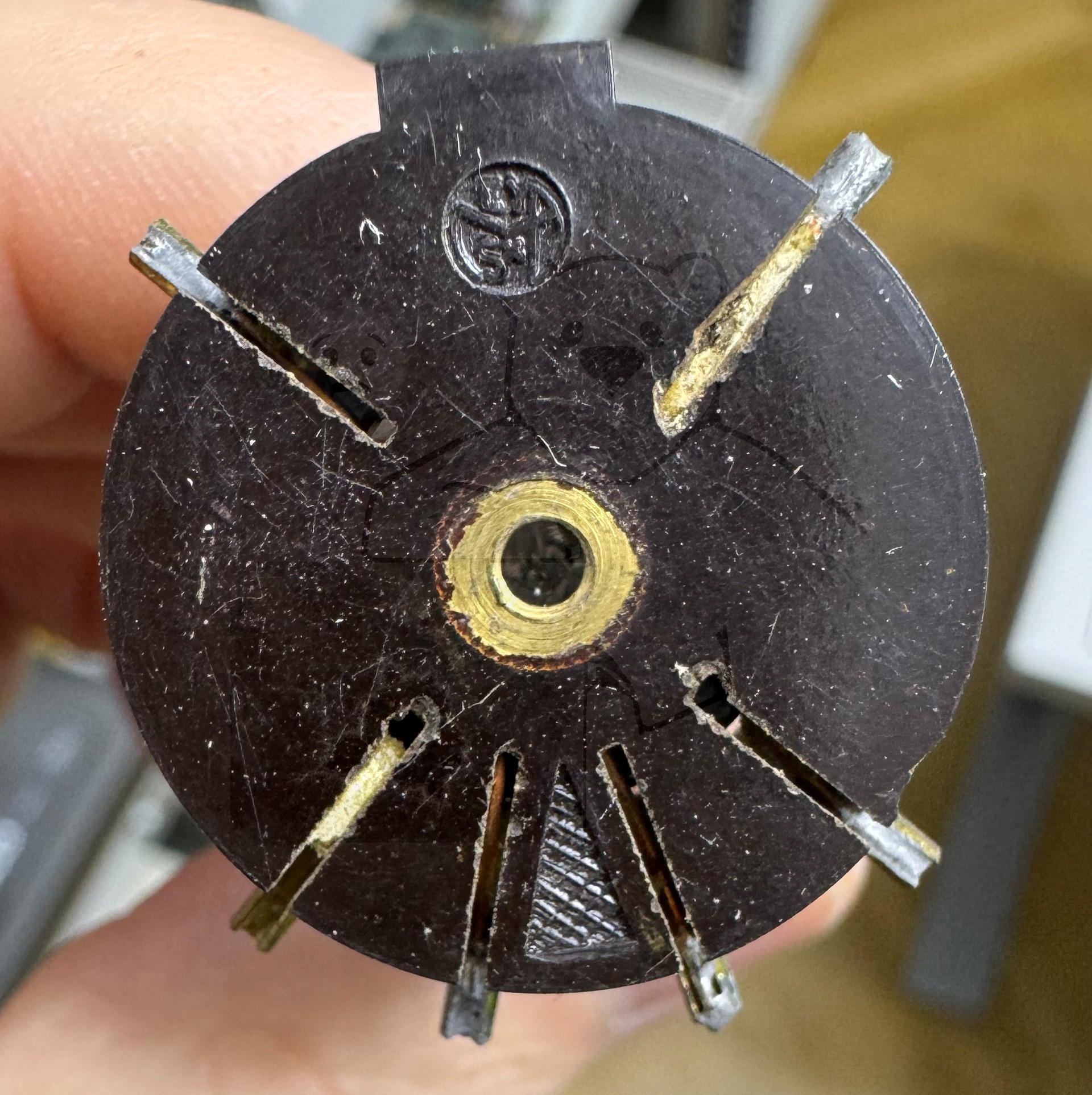

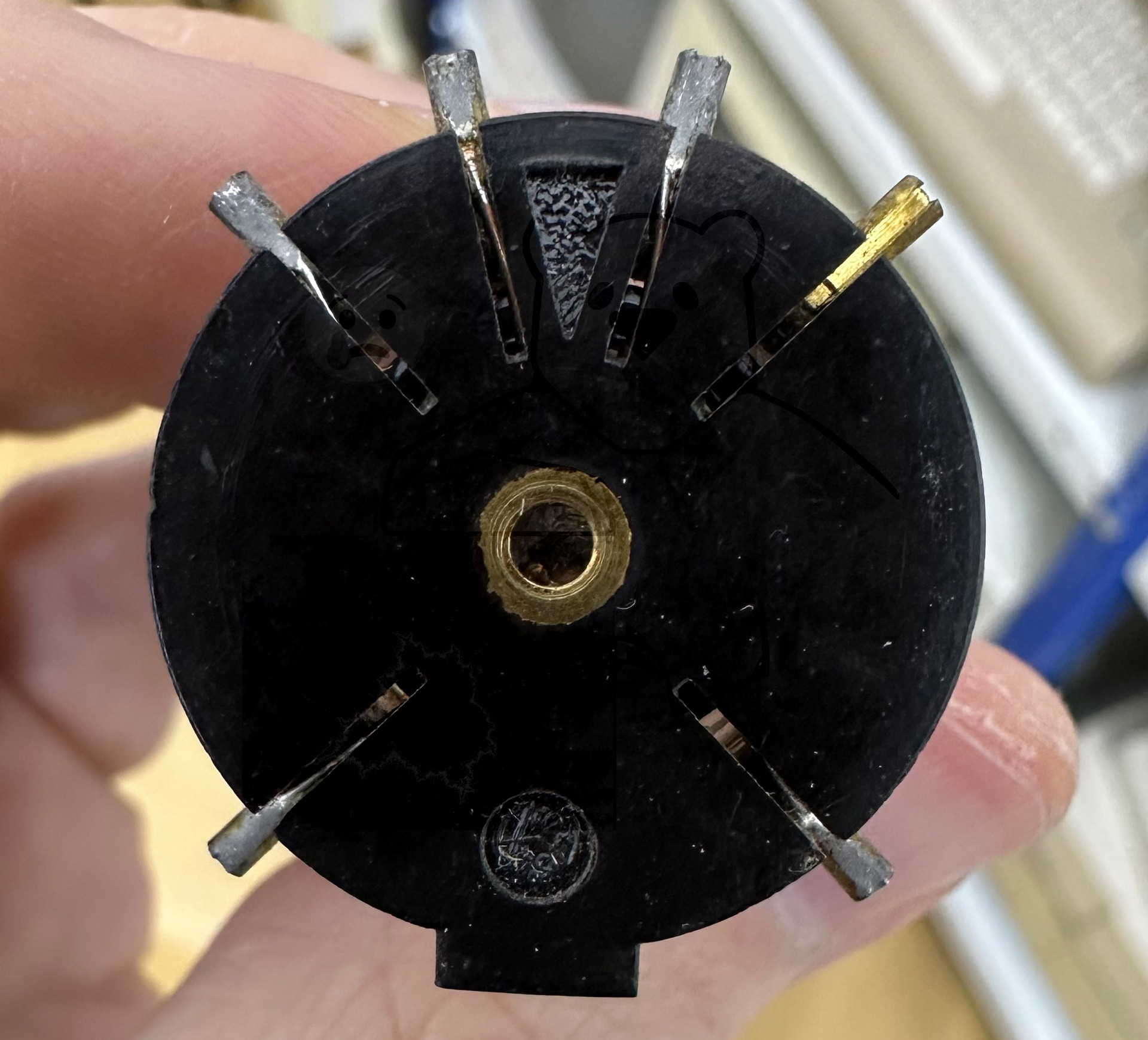

Daten und Bilder der Röhre: RG12D60

🔎 Beschreibung der Röhre: RG12D60

Name	RG12D60
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

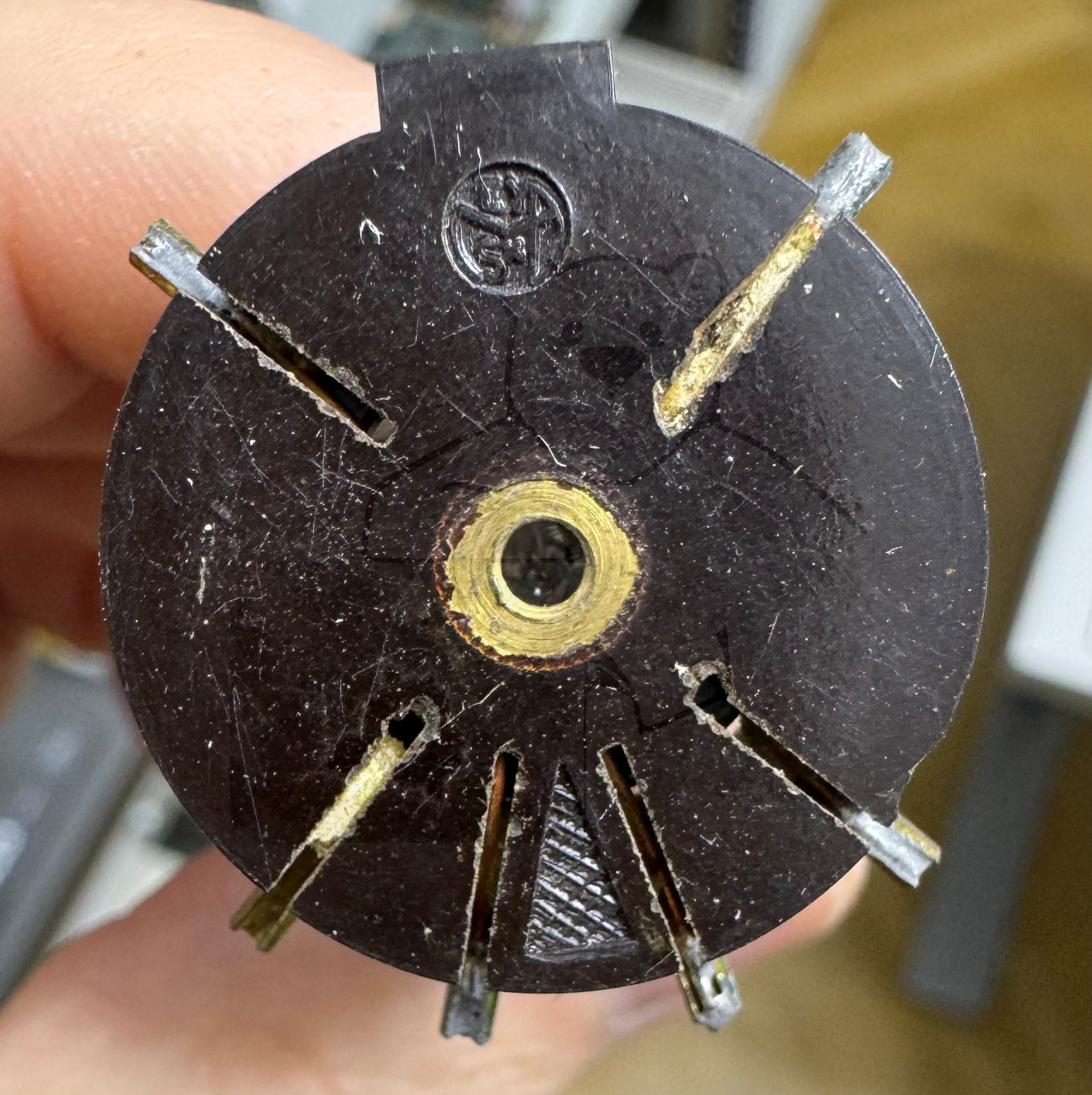

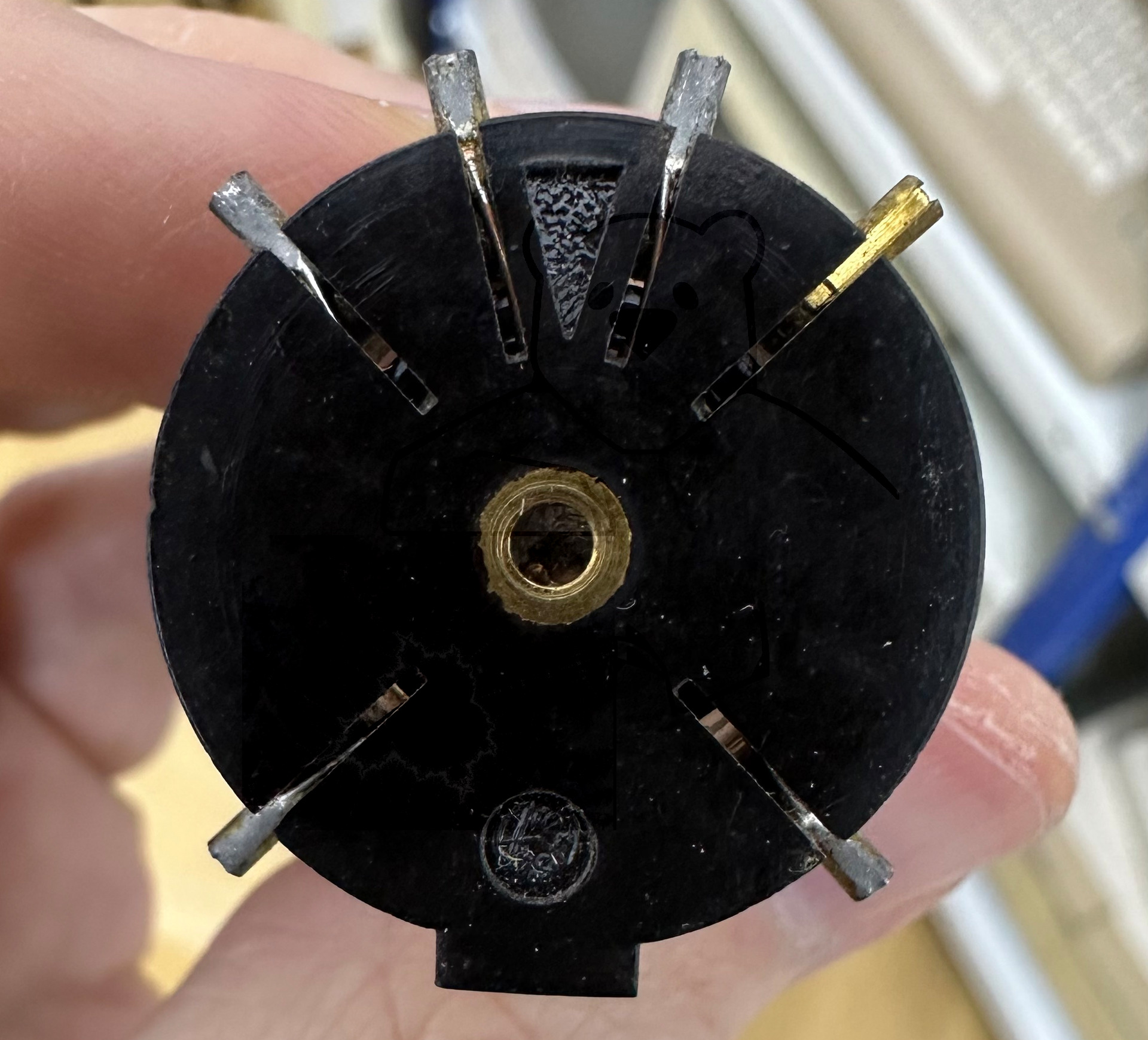

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:01:38

🔎 Beschreibung der Systeme für die Röhre: RG12D60

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	6
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

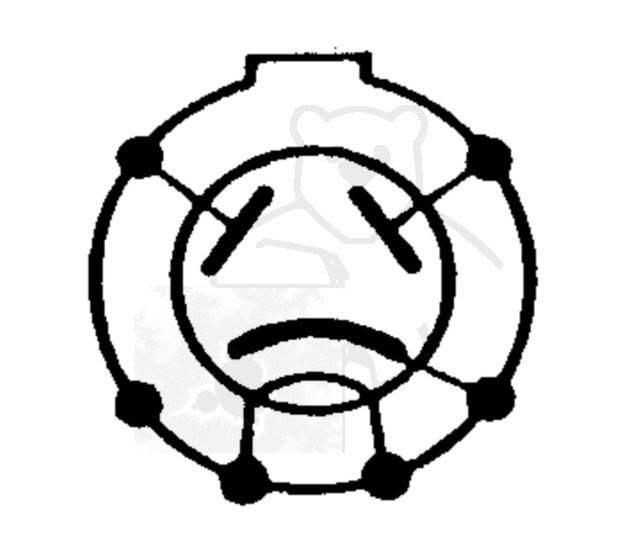

🔎 Sockelschaltung der RG12D60

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RG12D60
Datenblatt RG12D60 Telefunken.pdf (1515 kB)
Pruefkarte RG12D60 - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
