đ Beschreibung der Röhre: 4N110
| Name | 4N110 |
| Vergleichsname | |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 28.09.2023 20:36:13 |
đ Beschreibung der Systeme fĂŒr die Röhre: 4N110
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

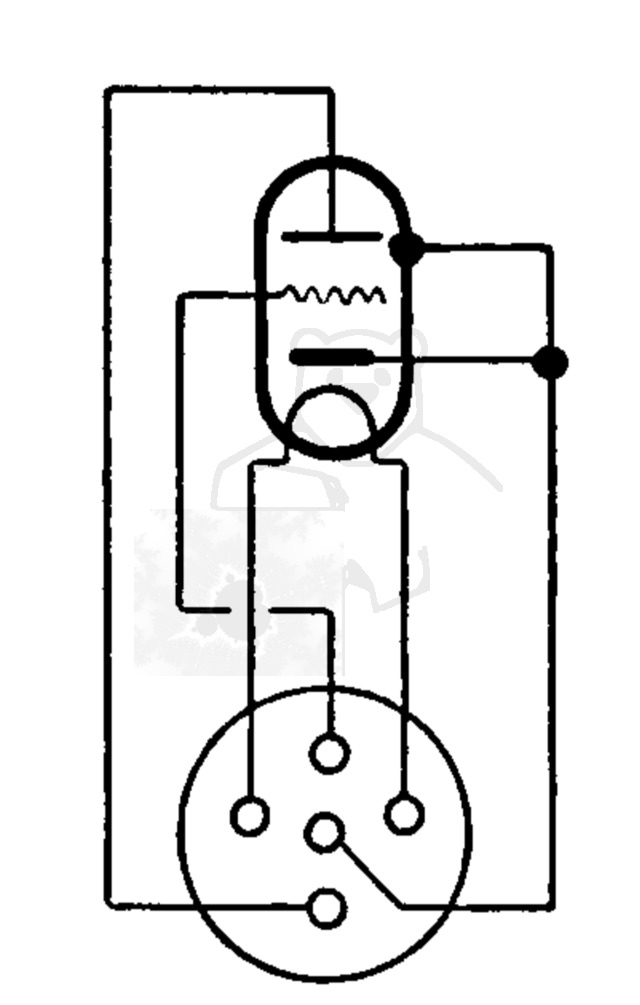

đ Sockelschaltung der 4N110
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: 4N110

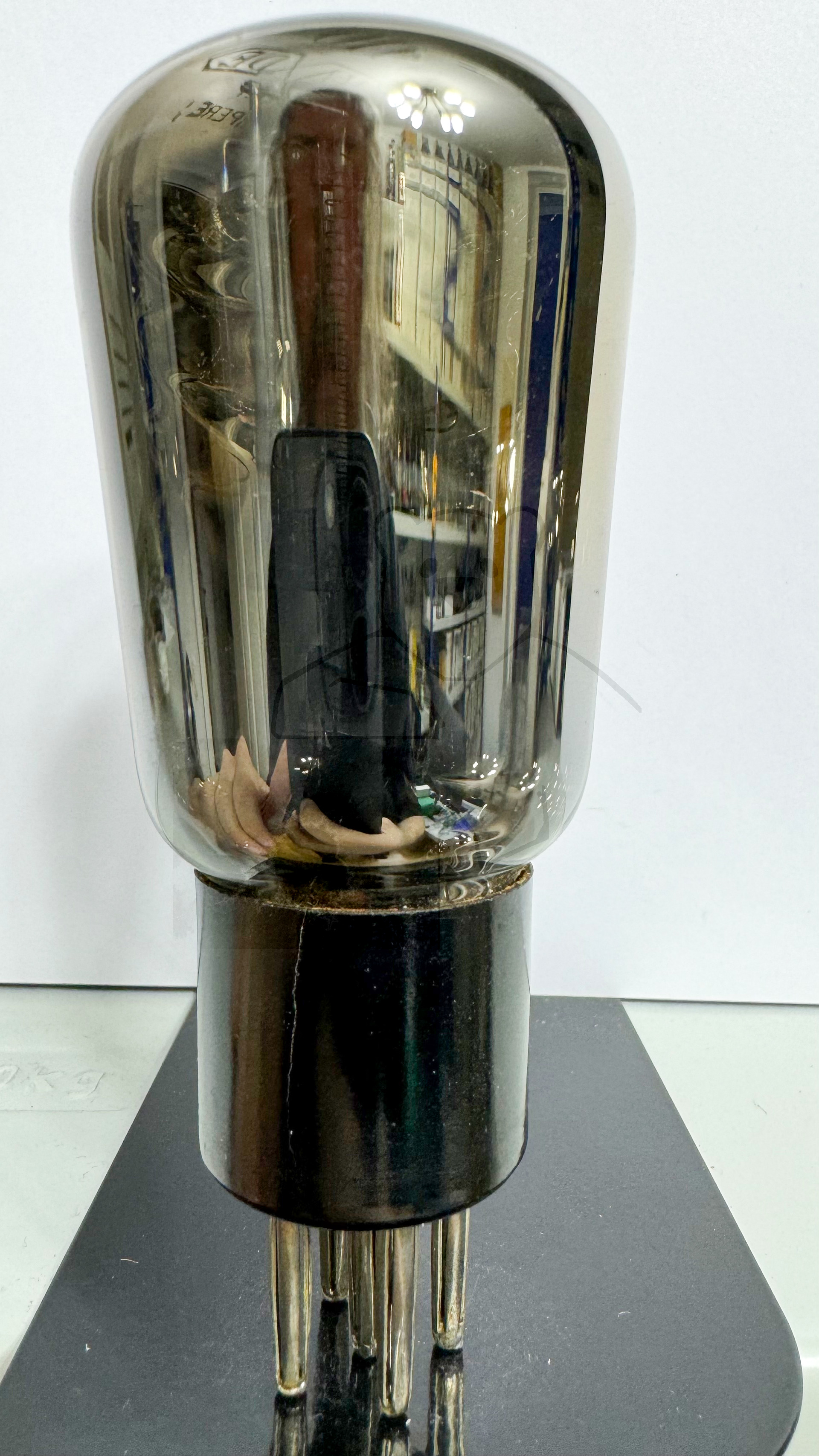

Röhre 4N110 #7891 Bild 1

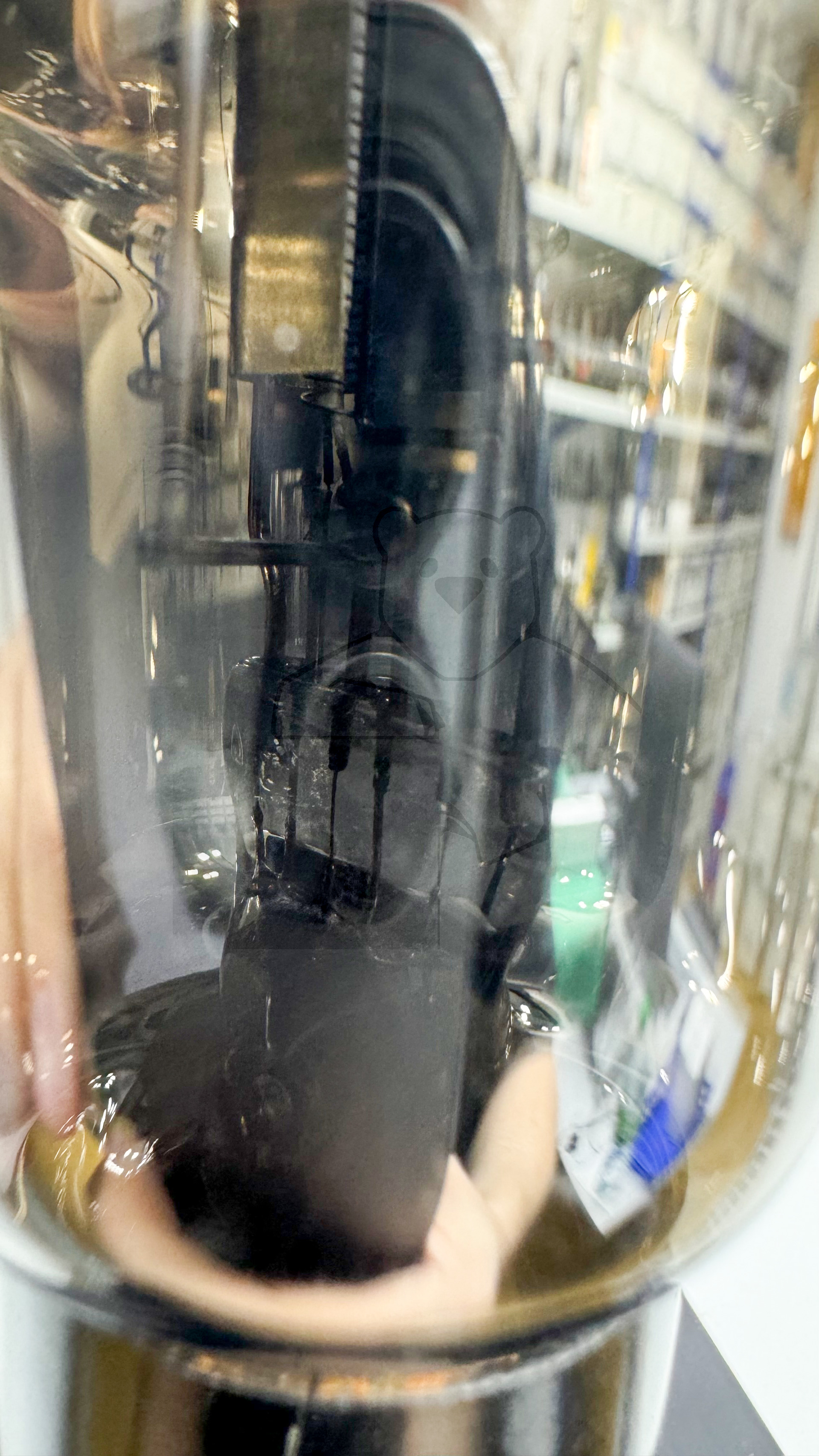

Röhre 4N110 #7891 Bild 2

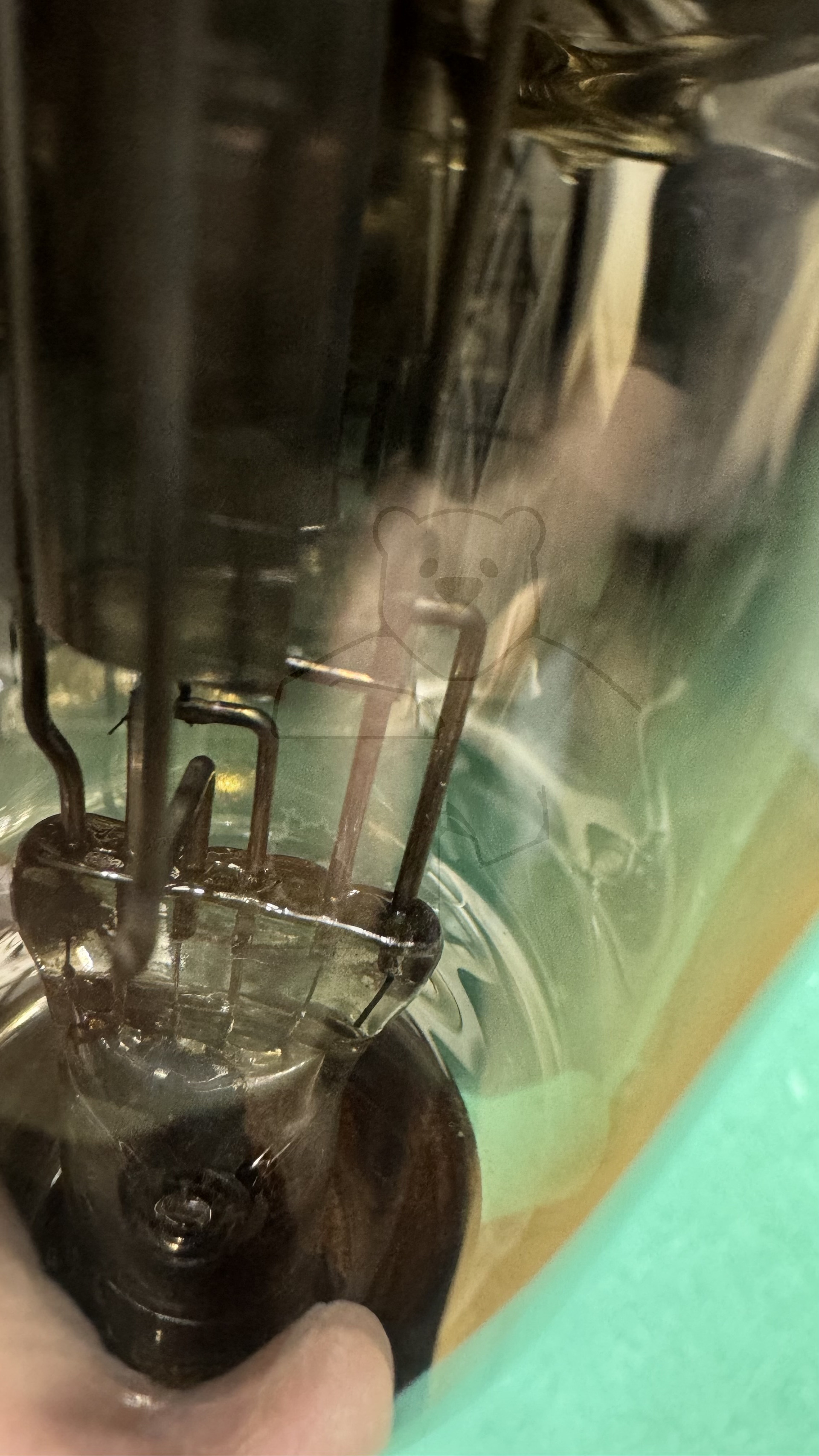

Röhre 4N110 #7891 Bild 3

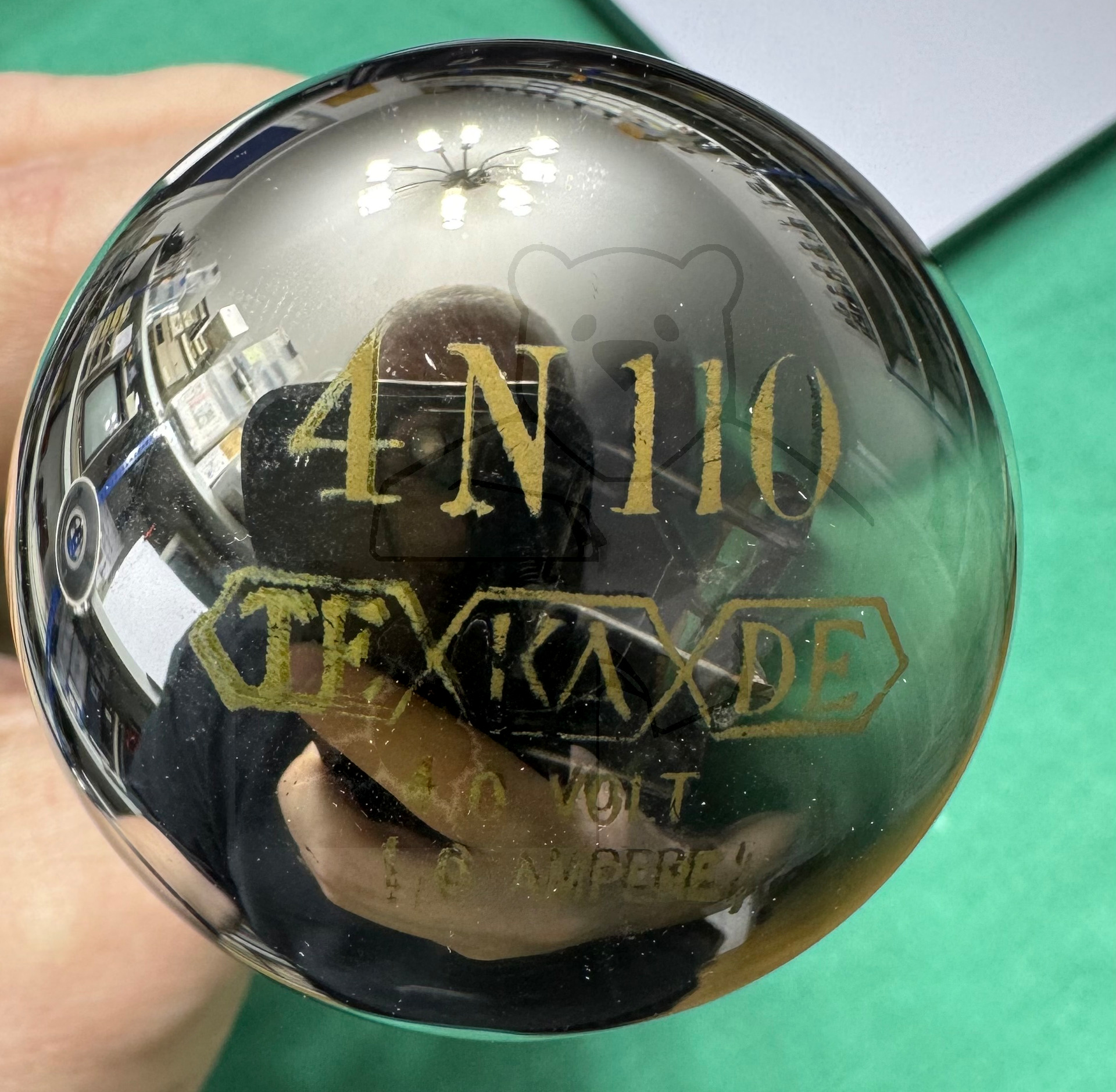

Röhre 4N110 #7891 Bild 4

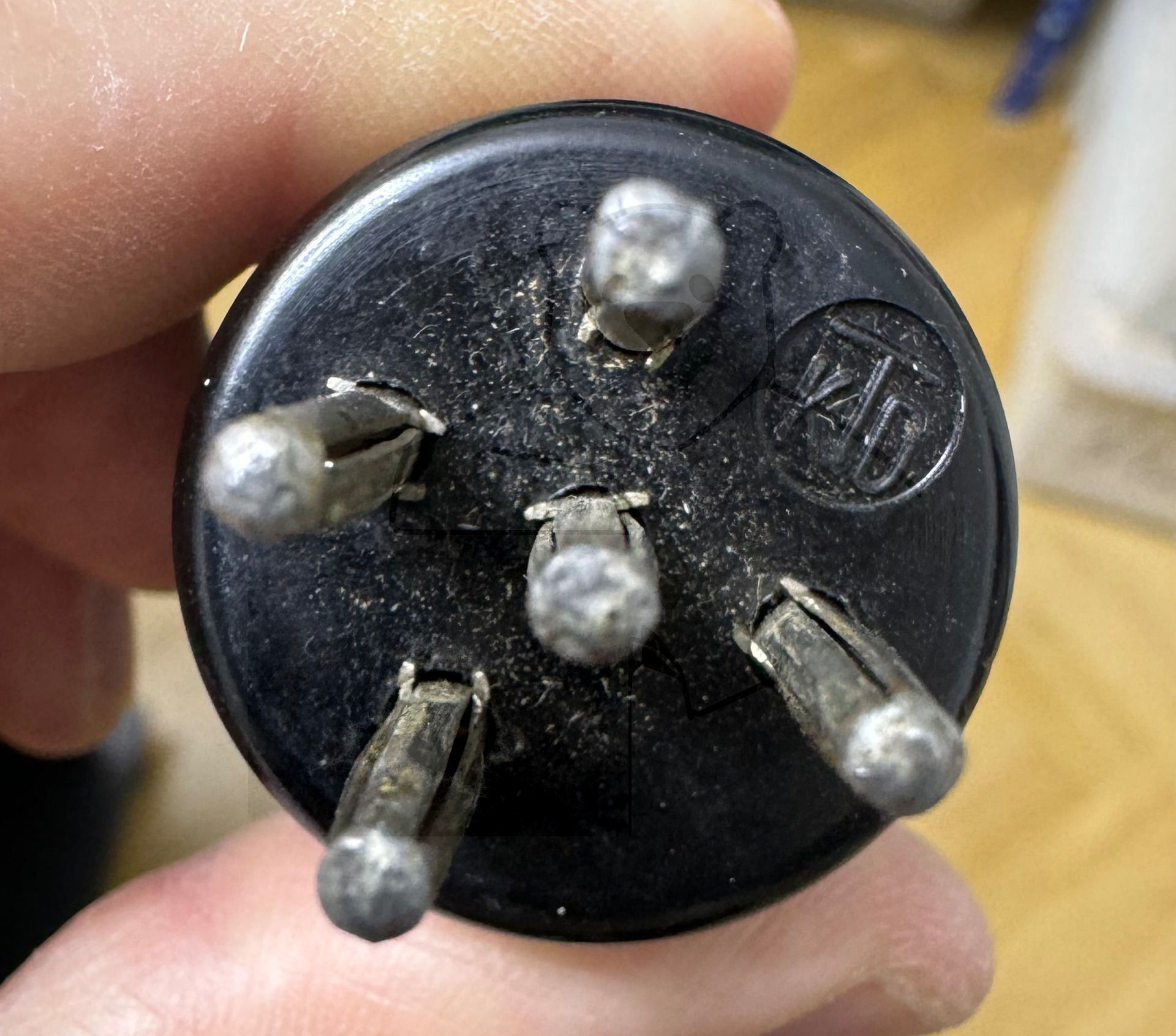

Röhre 4N110 #7891 Bild 5
đ Alle Röhren vom Typ 4N110 in der Sammlung
- â 4N110 Inventar: 07891 Hersteller: â TeKaDe
