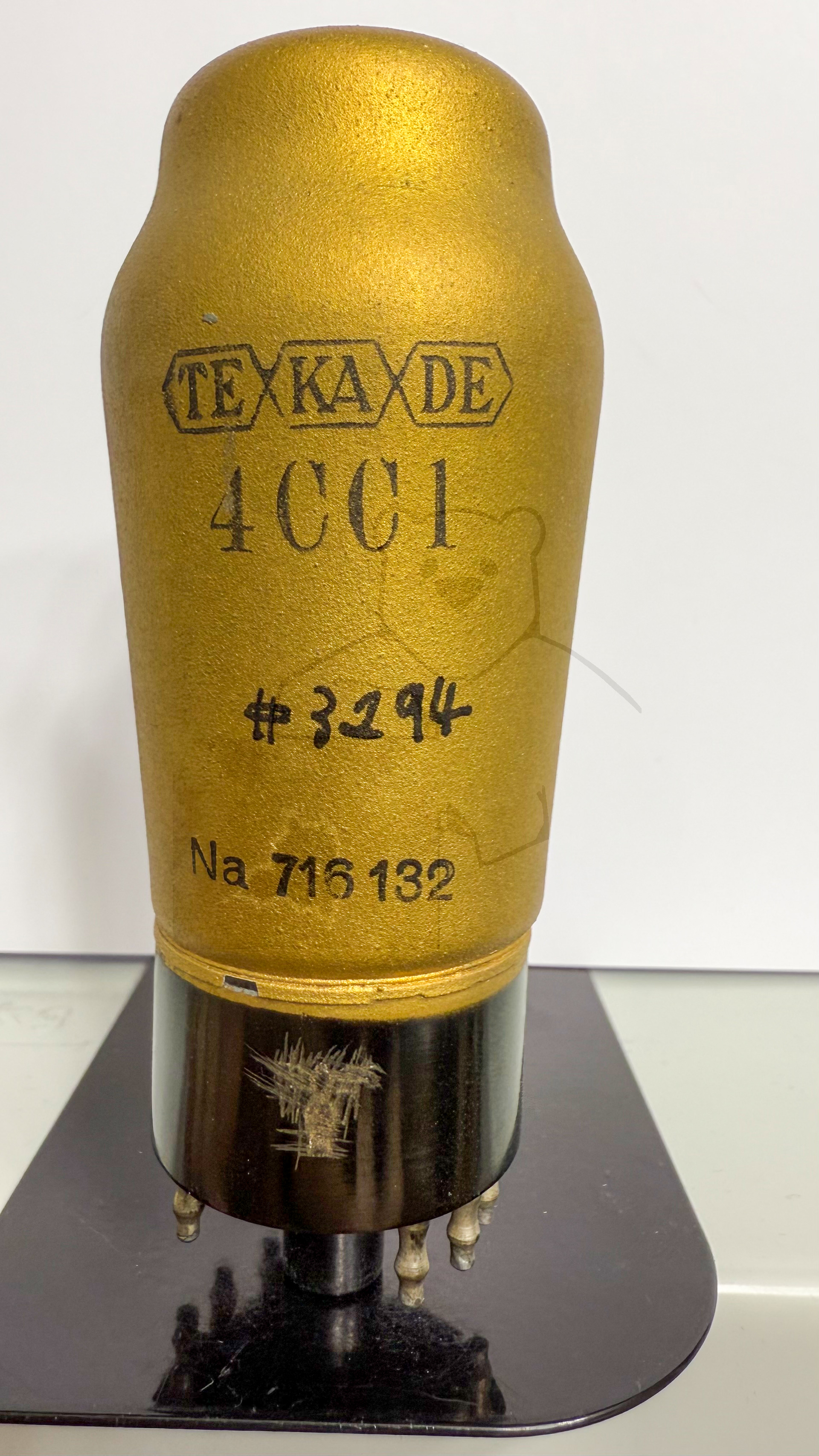

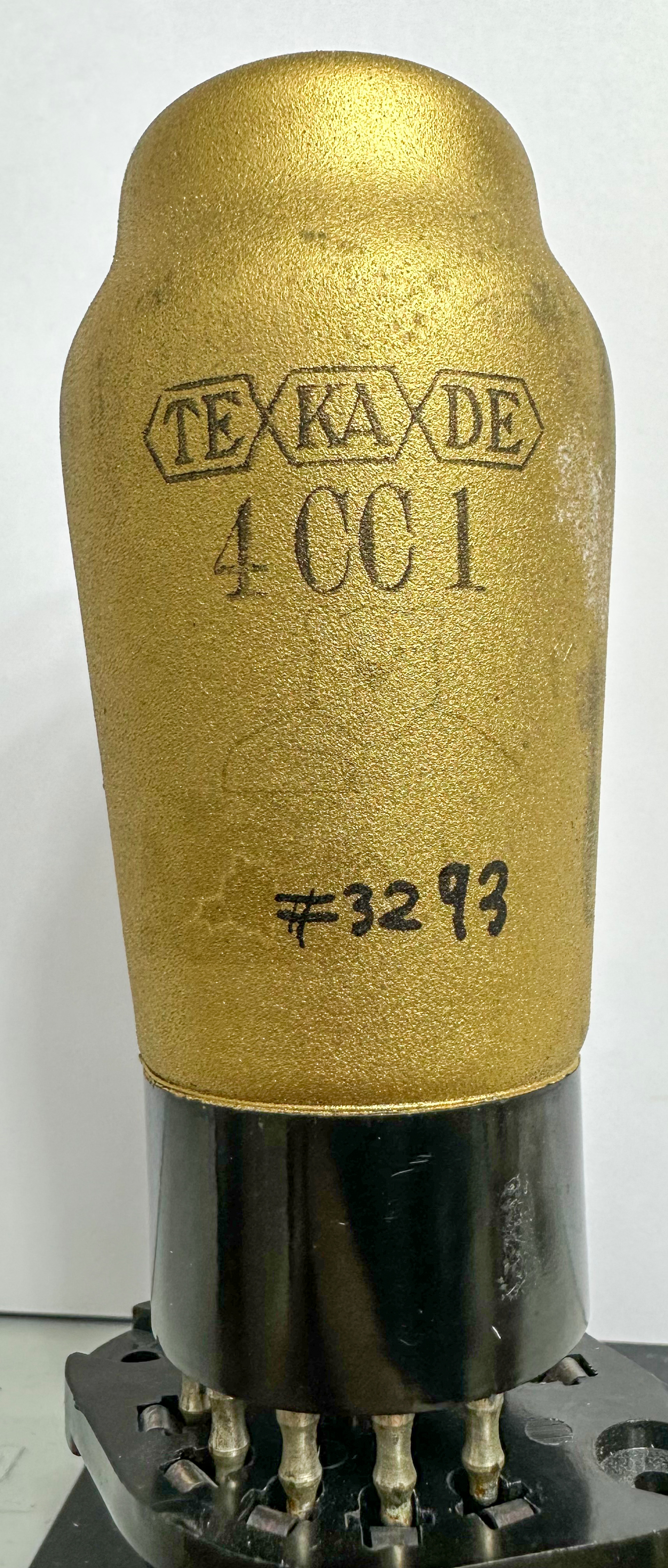

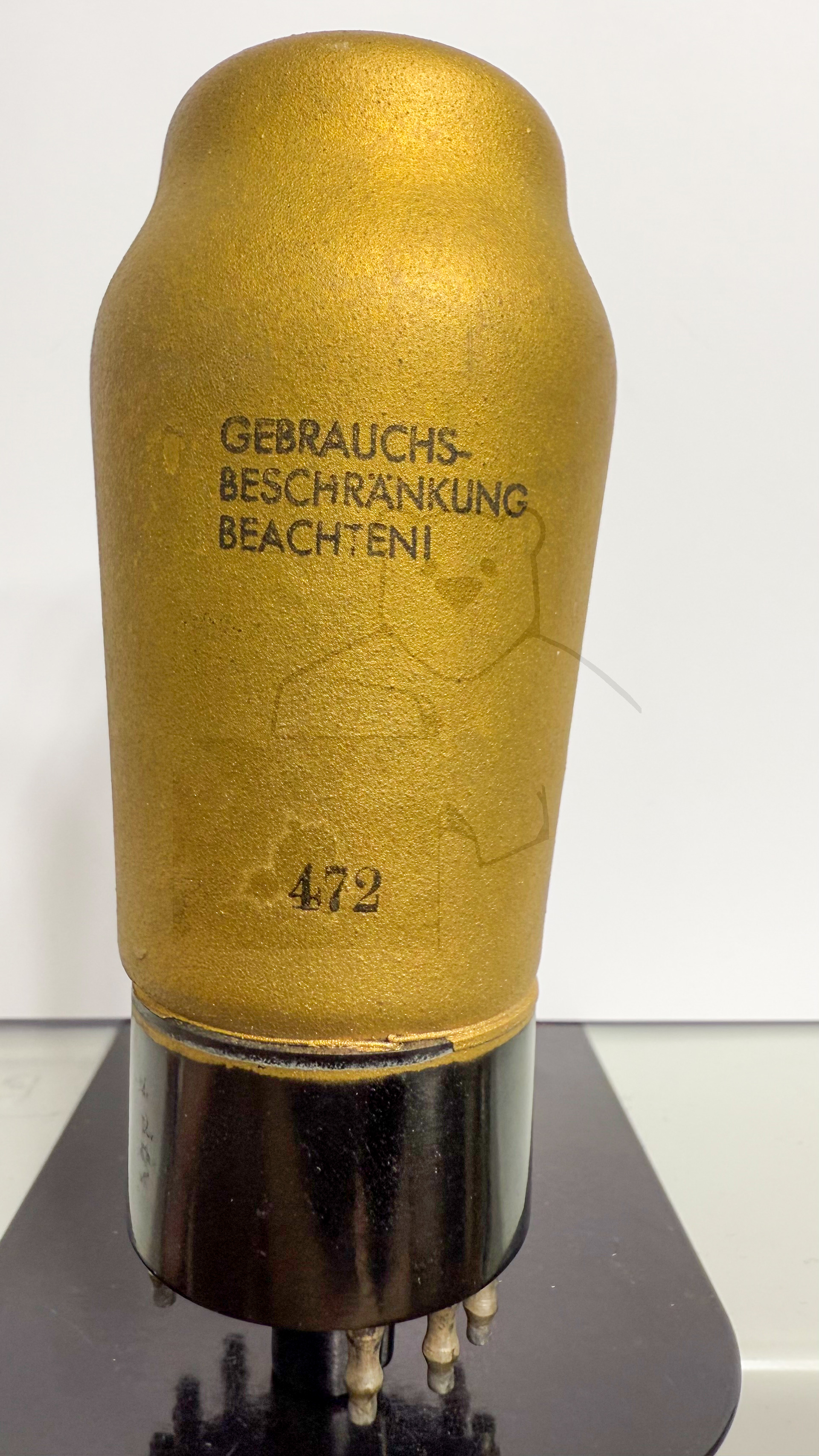

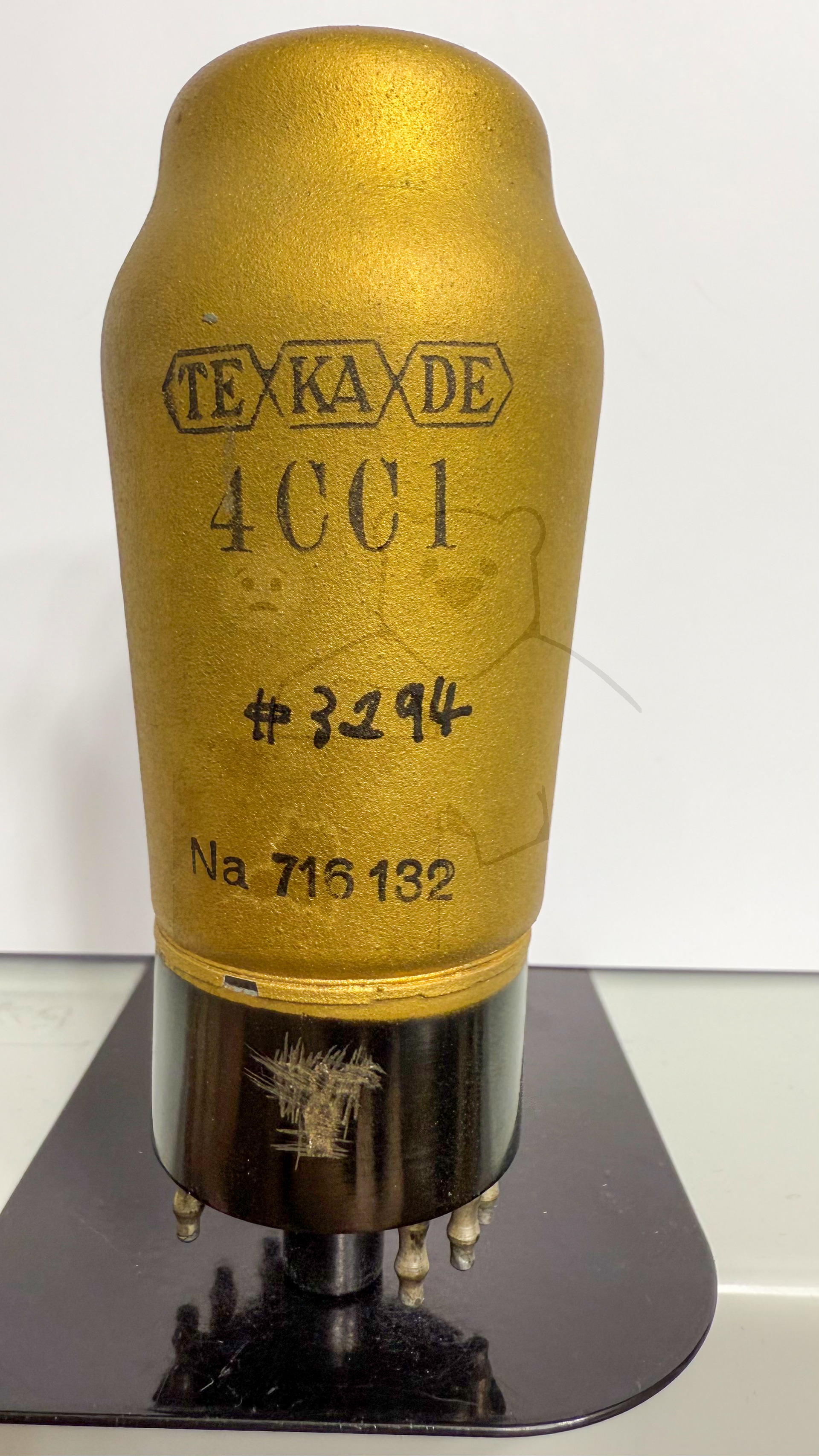

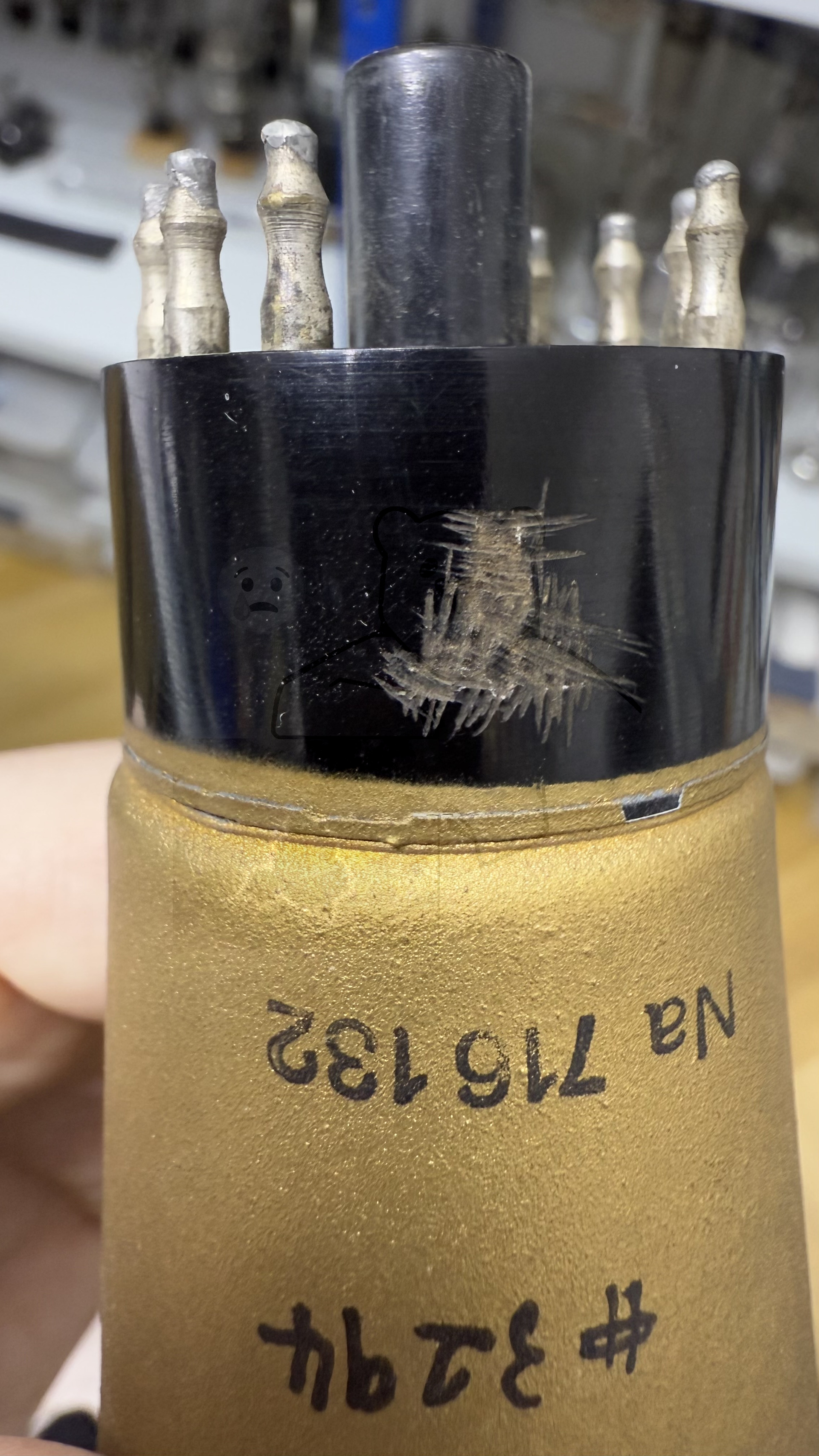

Daten und Bilder der Röhre: 4CC1

🔎 Beschreibung der Röhre: 4CC1

Name	4CC1
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Es lassen sich keine genaueren Angaben zu dieser Röhre finden. Wer kann ggf. weitere Angaben machen? Laut diversen Internetquellen soll es sich um eine Doppeltriode mit zwei Systemen einer → REN904 handeln.
Letzte Änderung	26.03.2023 21:24:52

🔎 Beschreibung der Systeme für die Röhre: 4CC1

	System 1	System 2
Kathode	8	8
Gitter 1	7	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	5
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

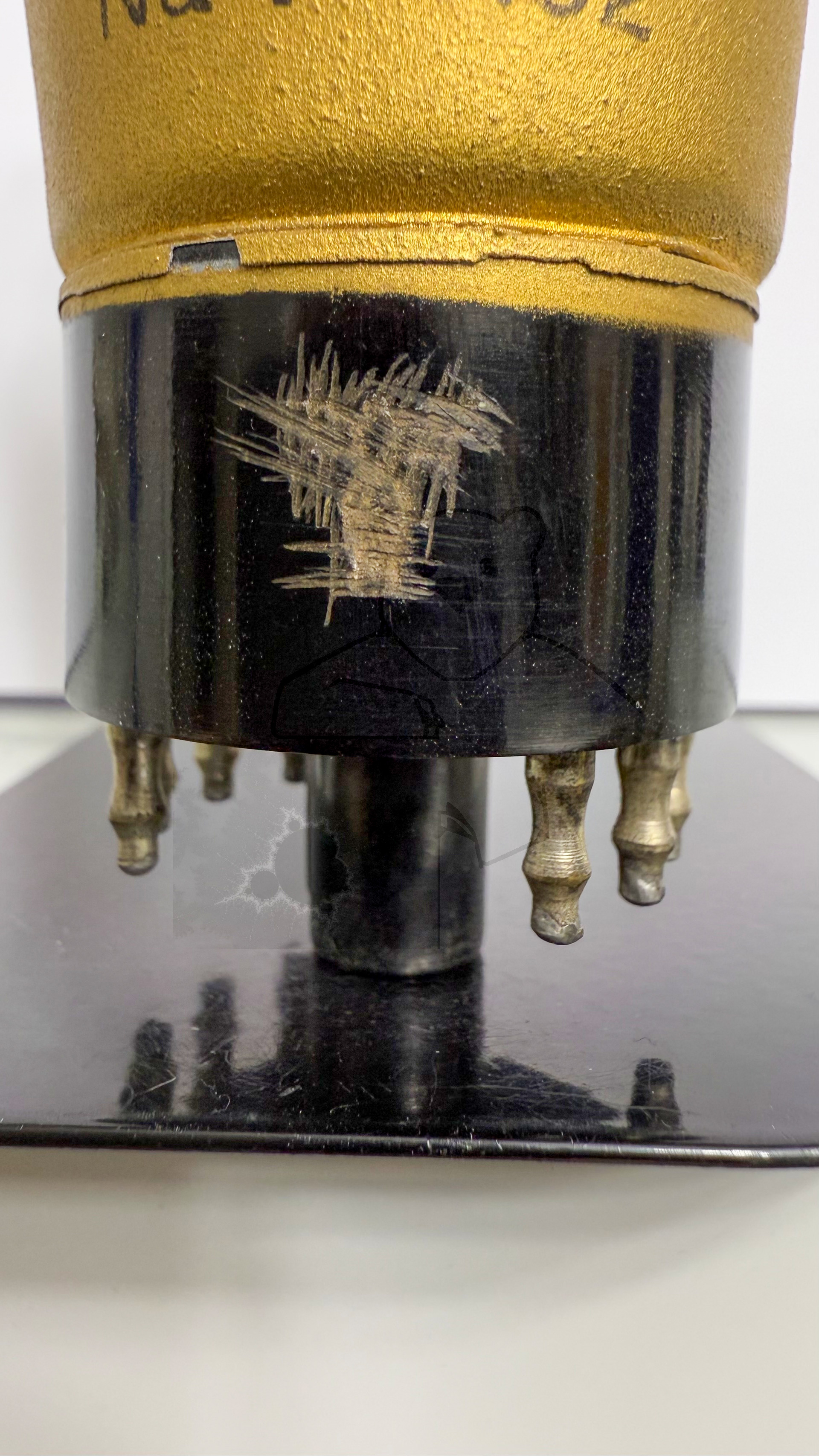

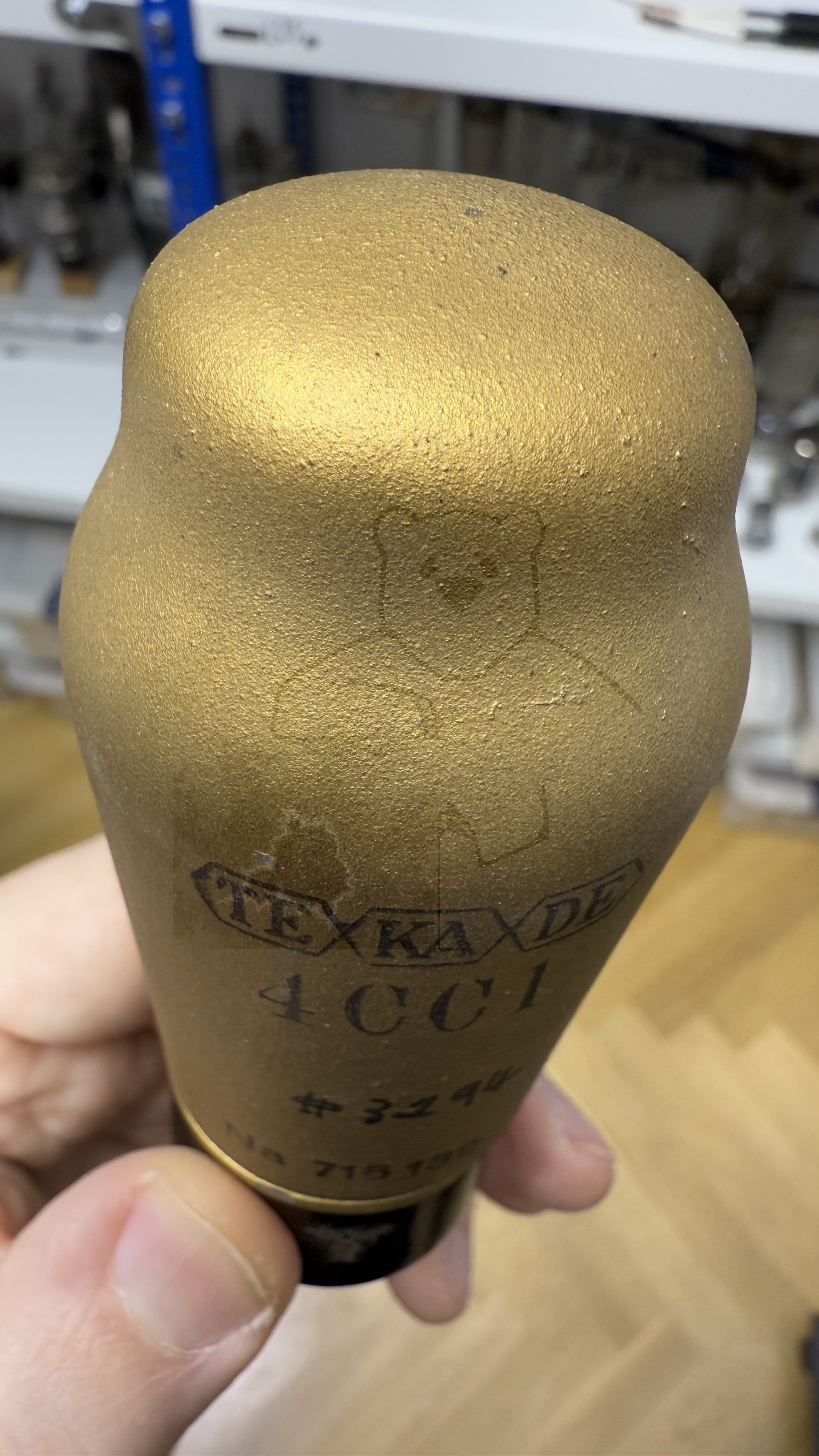

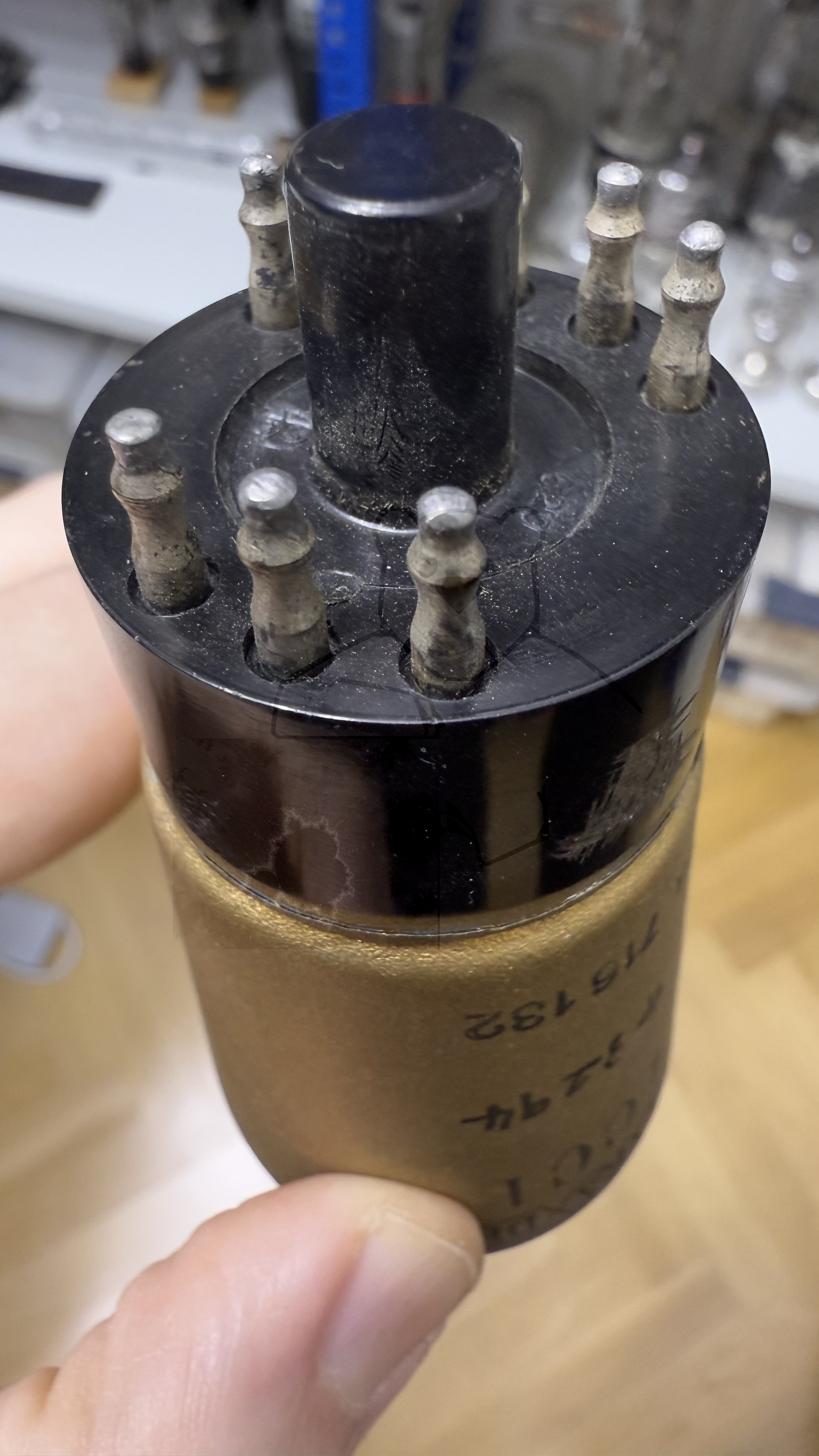

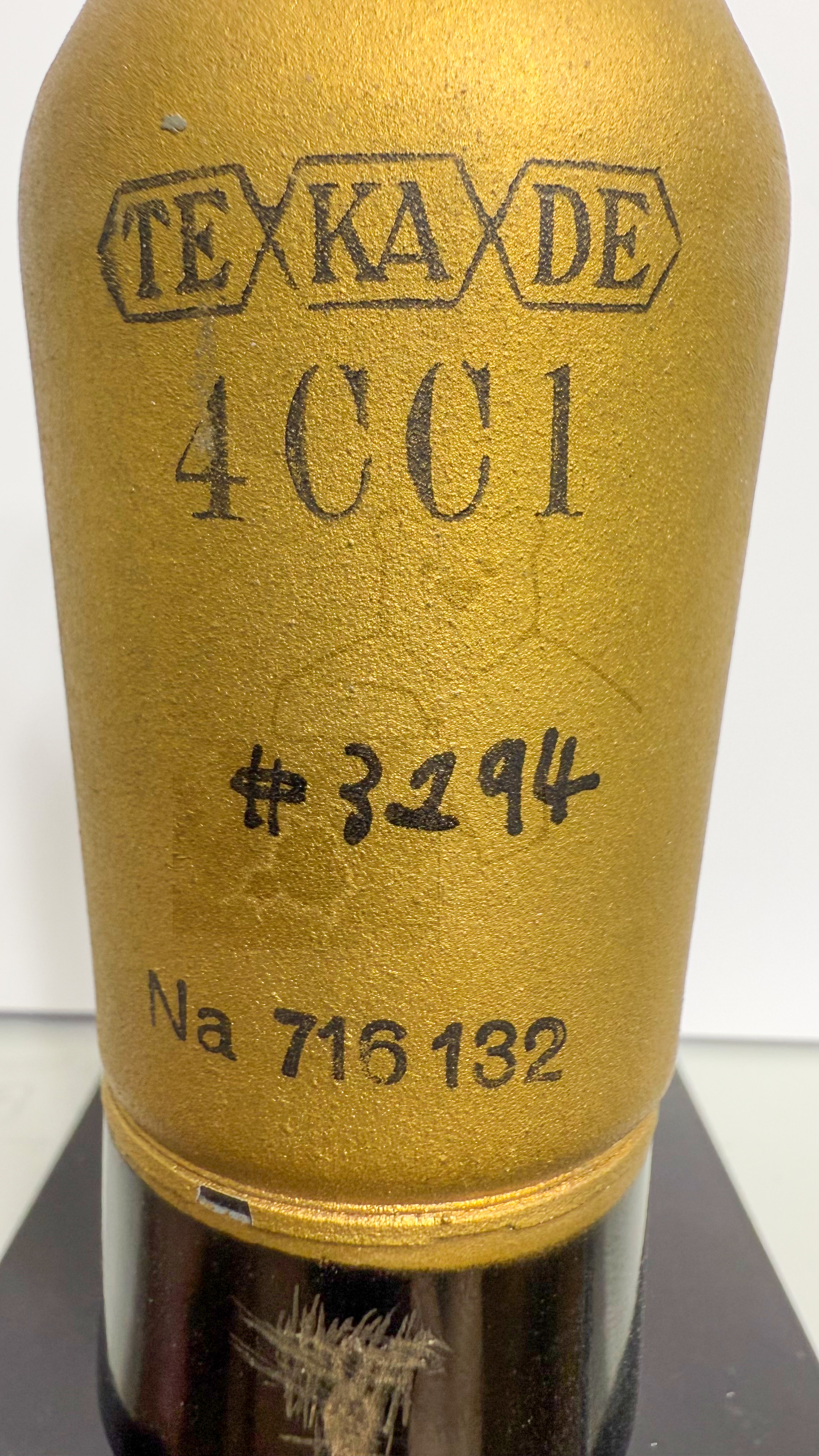

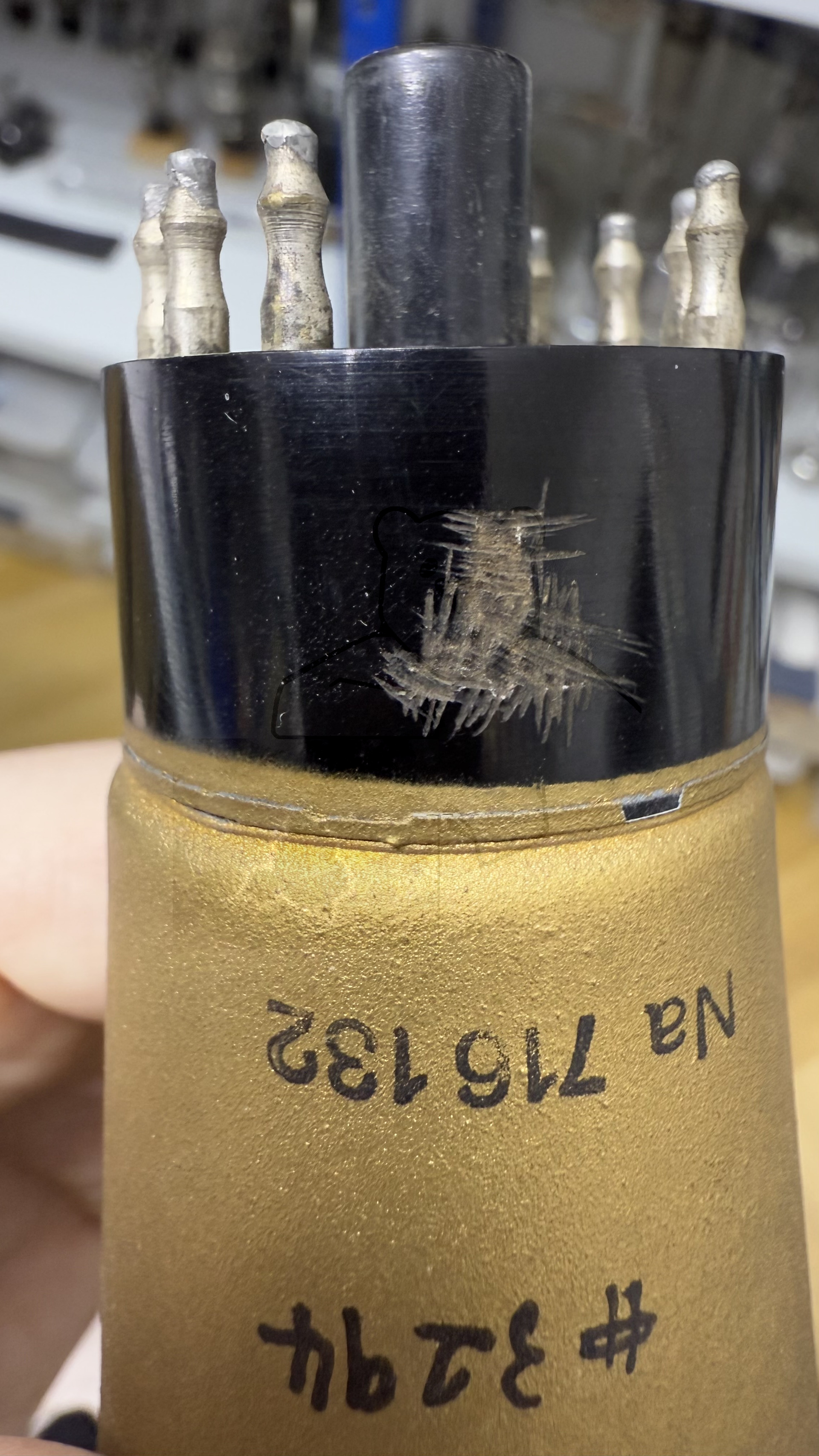

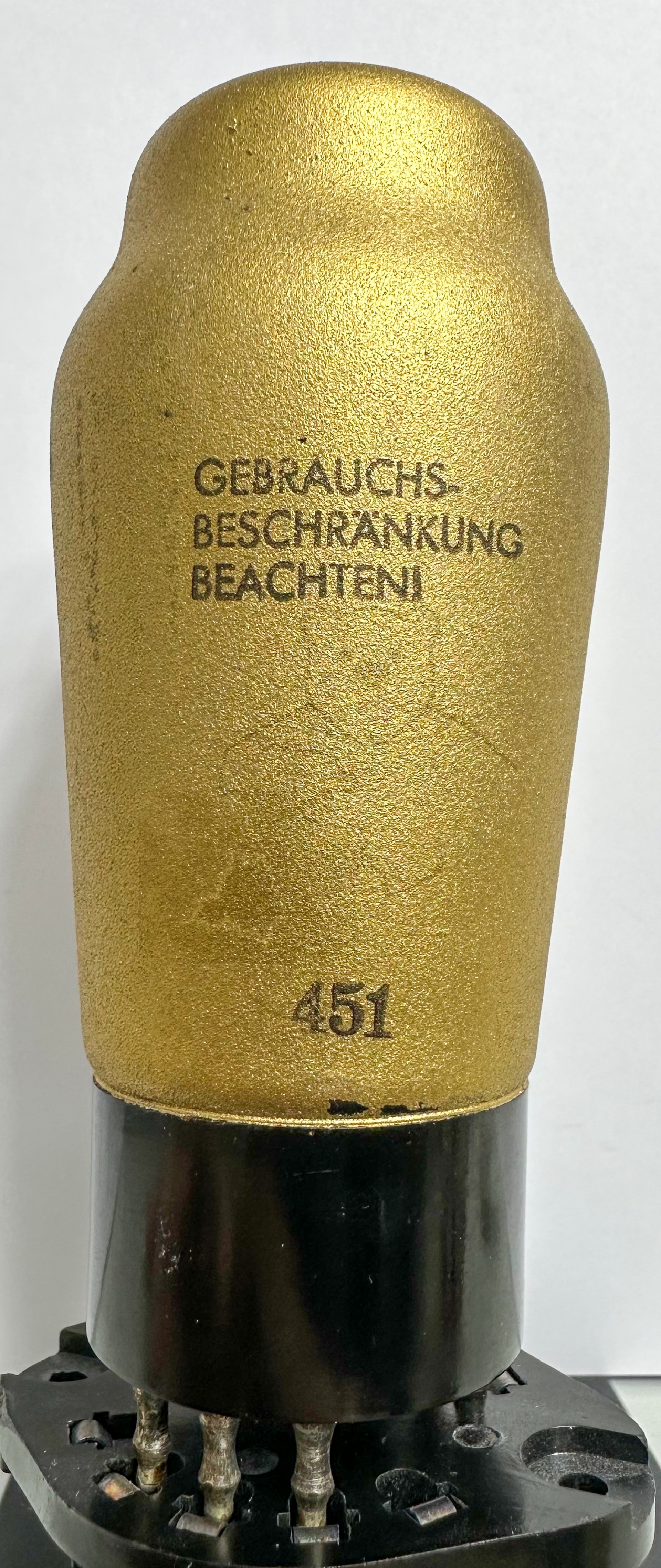

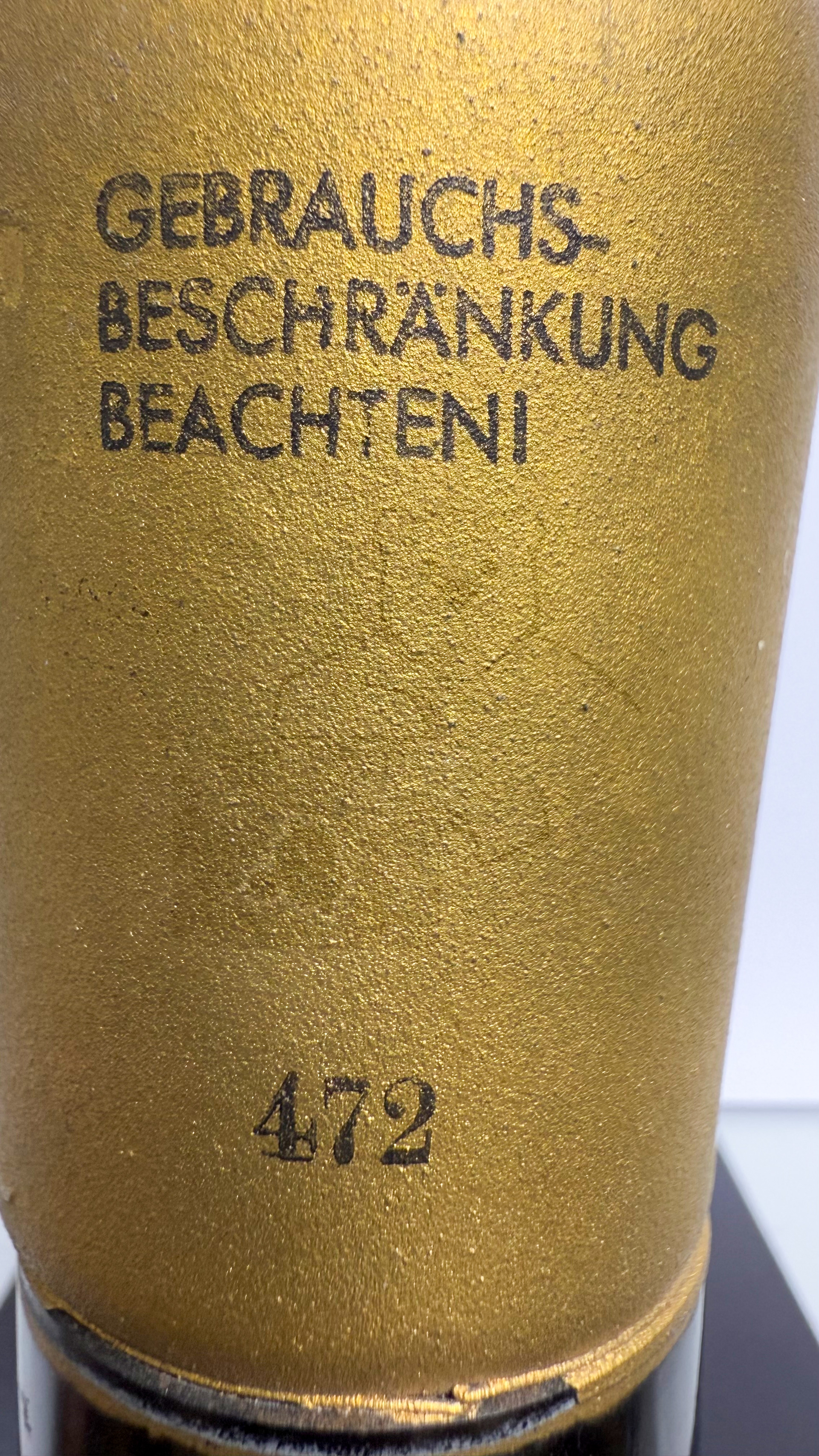

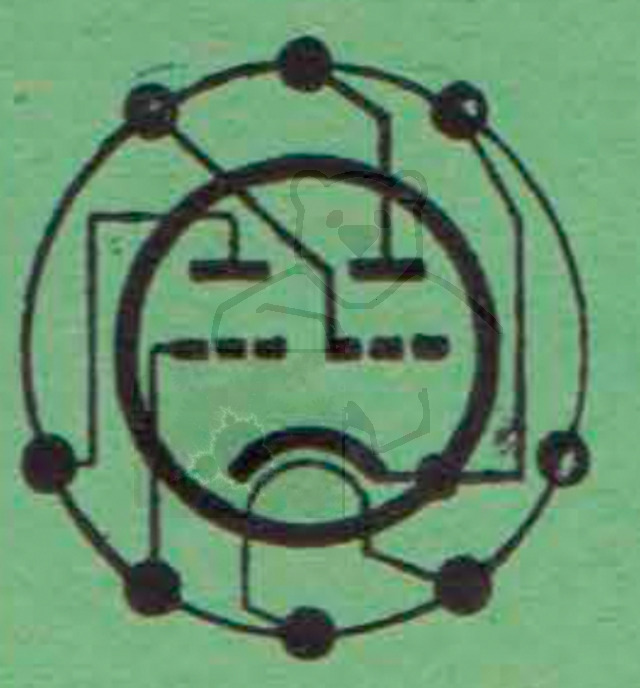

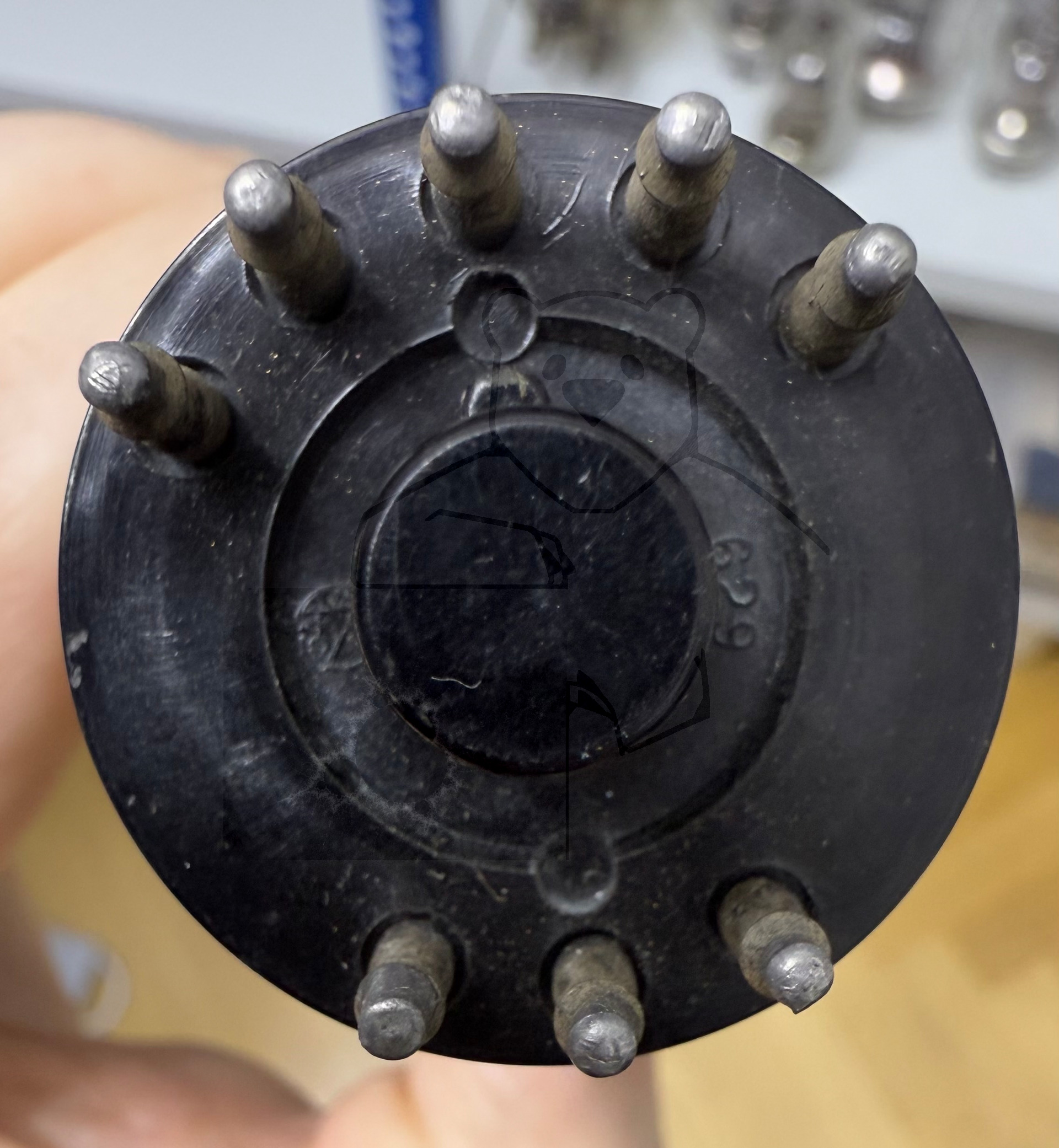

🔎 Sockelschaltung der 4CC1
