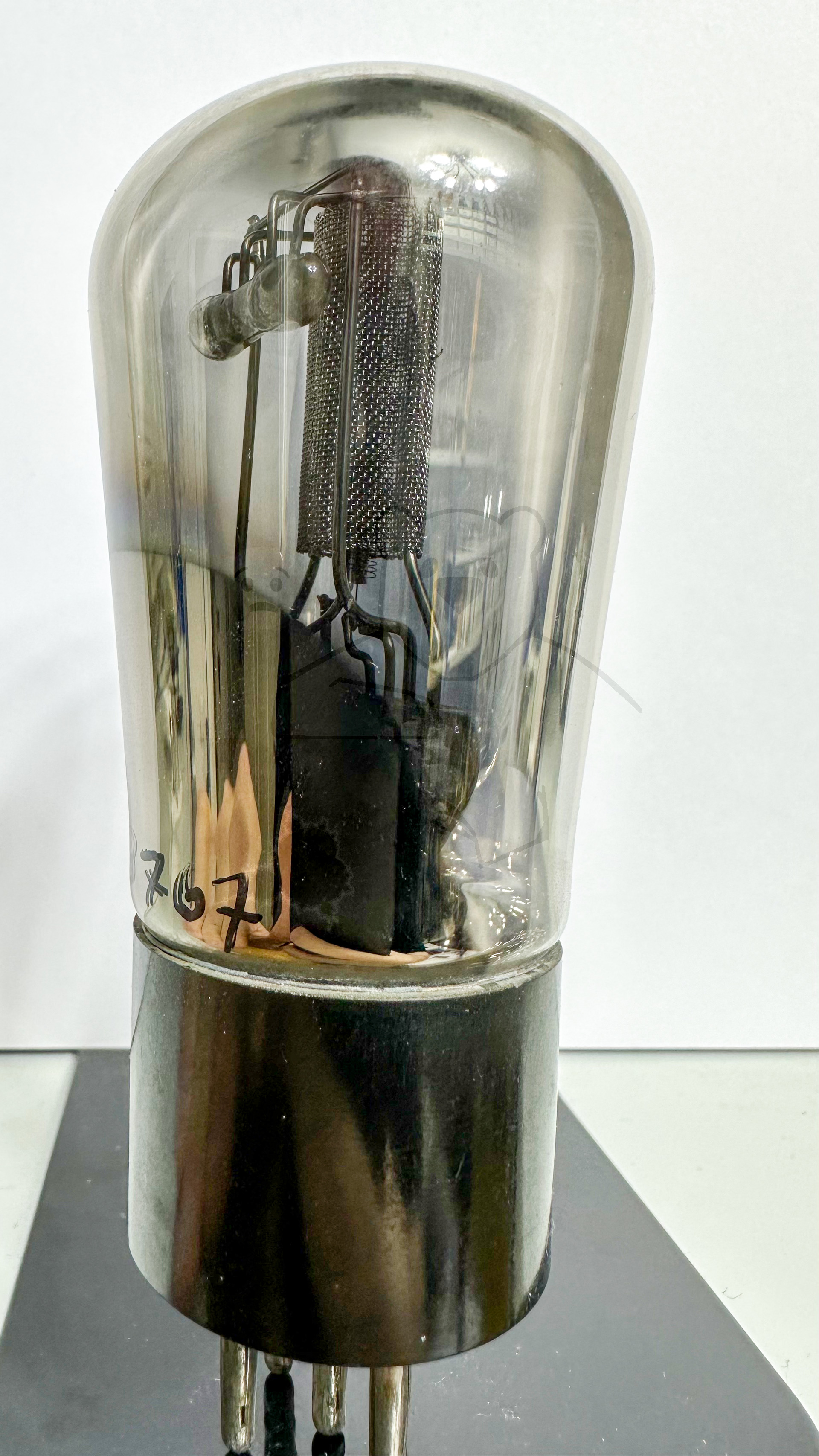

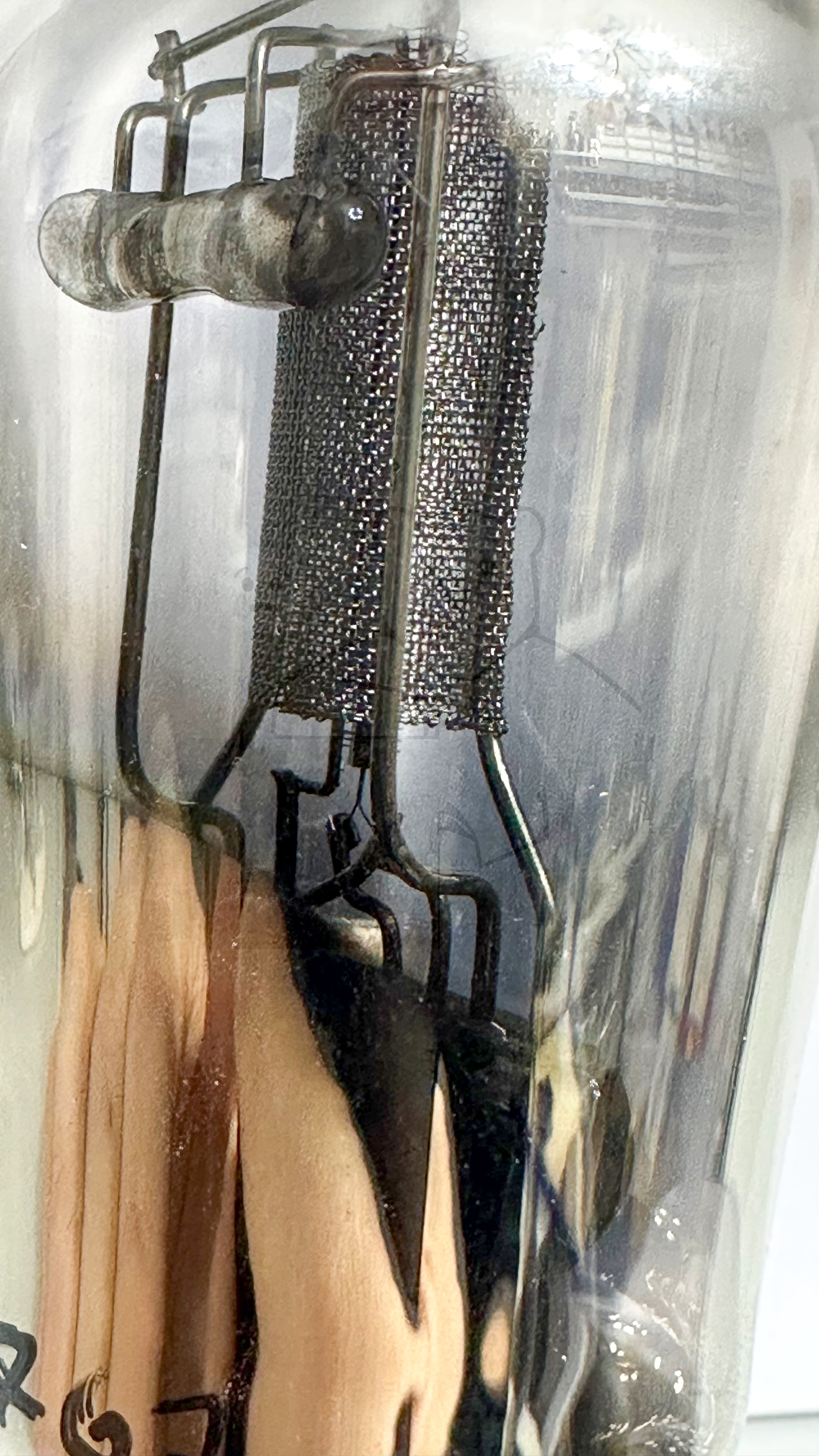

Daten und Bilder der Röhre: REN904

🔎 Beschreibung der Röhre: REN904

Name	REN904
Vergleichsname	→ 904 → A4110 AG495 E424N → K1694 → LA203
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2025 11:03:01

🔎 Beschreibung der Systeme für die Röhre: REN904

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der REN904

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu REN904

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/4eHCEOJzX3Q (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: REN904
Datenblatt 904V Mullard.pdf (74 kB)
Anwendung REN904 Telefunken.pdf (1140 kB)
Datenblatt REN904 Diagramm.pdf (39 kB)
Datenblatt REN904 Telefunken Version 1.pdf (238 kB)
Datenblatt REN904 Telefunken Version 2 [www.tubedata.info].pdf (108 kB)
Datenblatt REN904 Telefunken Version 3 [www.tubedata.info].pdf (110 kB)
Pruefkarte REN904 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte REN904 A4110 AG495 AG4101 E424 E424N - Funke W19 Roehrenpruefer.pdf (144 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
