Daten und Bilder der Röhre: 904

🔎 Beschreibung der Röhre: 904

Name	904
Vergleichsname	→ A4110 AG495 E424N → K1694 → LA203 → REN904
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:36:43

🔎 Beschreibung der Systeme für die Röhre: 904

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 904

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 904
Datenblatt REN904 Diagramm.pdf (39 kB)
Datenblatt REN904 Telefunken Version 1.pdf (238 kB)
Datenblatt REN904 Telefunken Version 2 [www.tubedata.info].pdf (108 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 904

Röhre 904 #3302 Bild 1

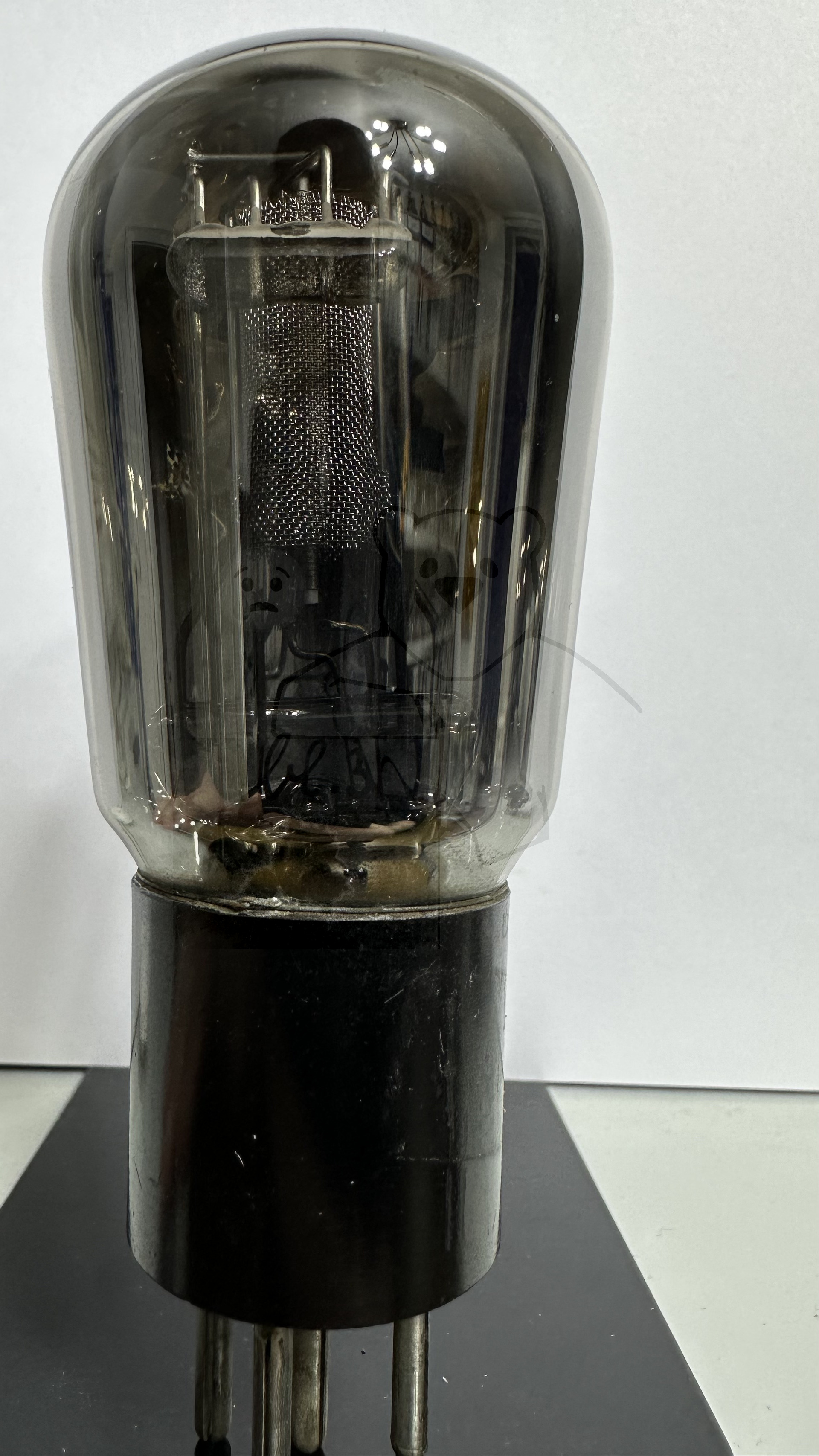

Röhre 904 #3785 Bild 1

🔎 Alle Röhren vom Typ 904 in der Sammlung

→ 904 Inventar: 03302 Hersteller: → Opta

→ 904 Inventar: 03785 Hersteller: → Opta
