Daten und Bilder der Röhre: 20Y1

🔎 Beschreibung der Röhre: 20Y1

Name	20Y1
Vergleichsname	→ CY1
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

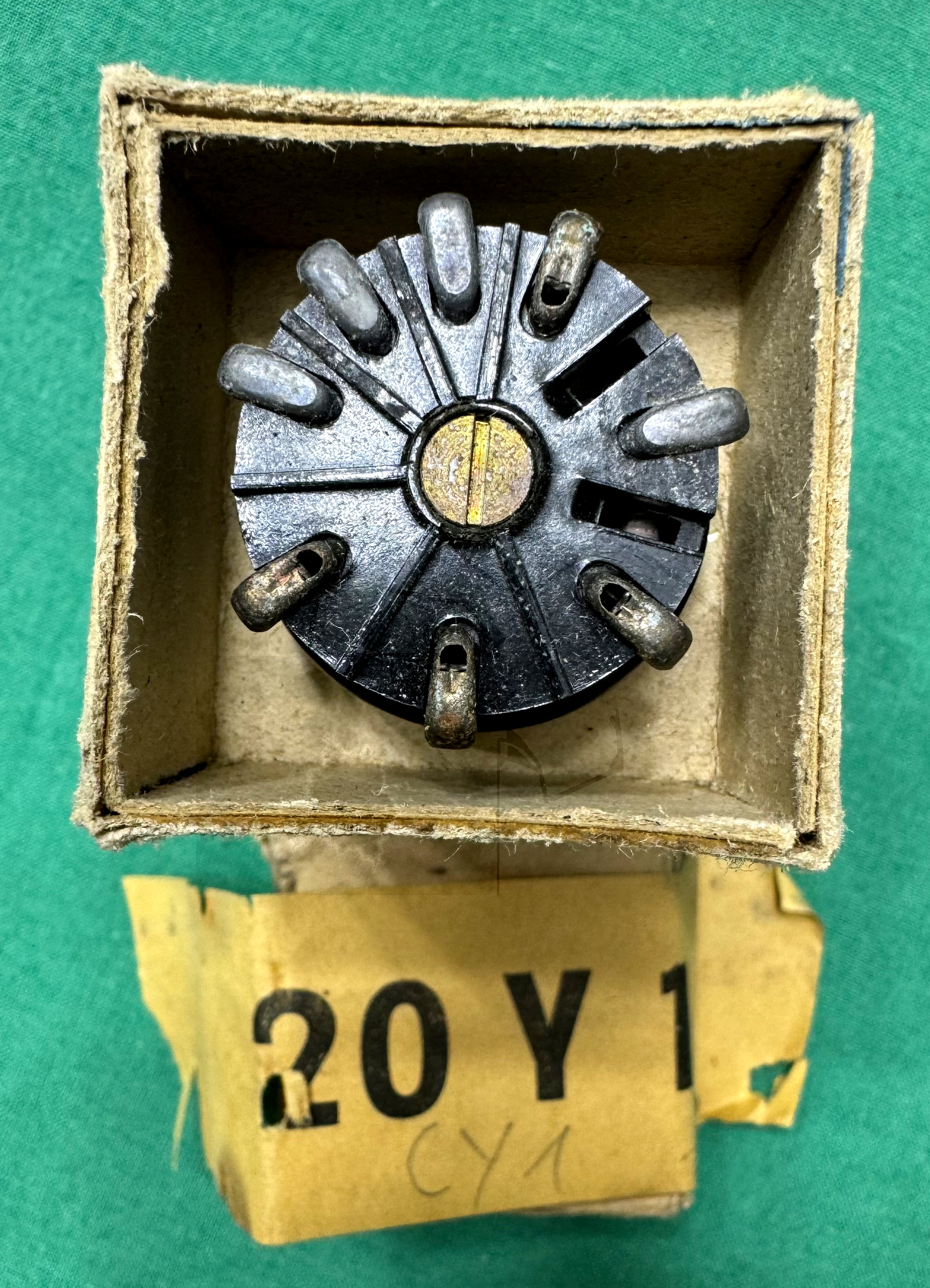

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.

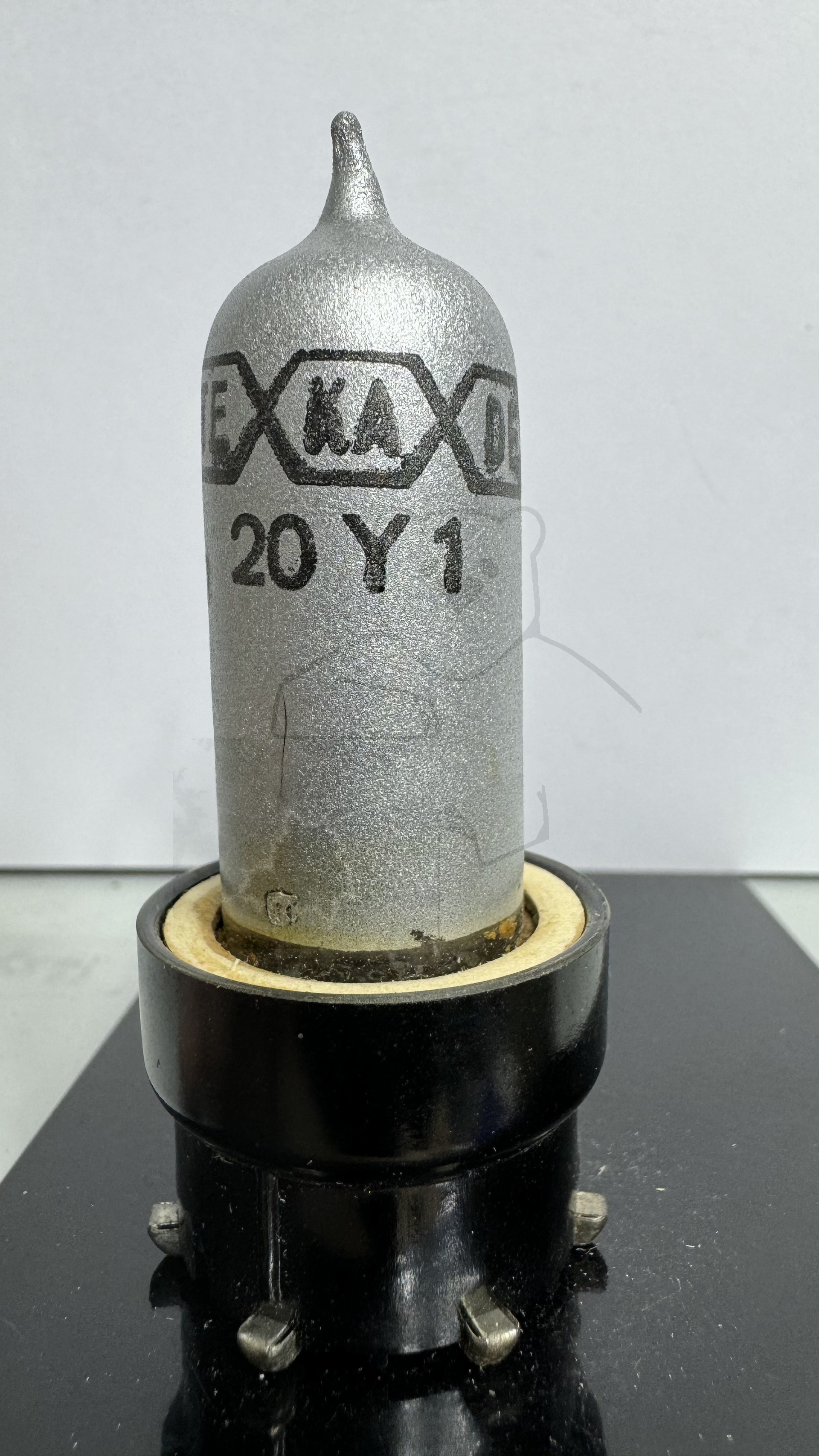

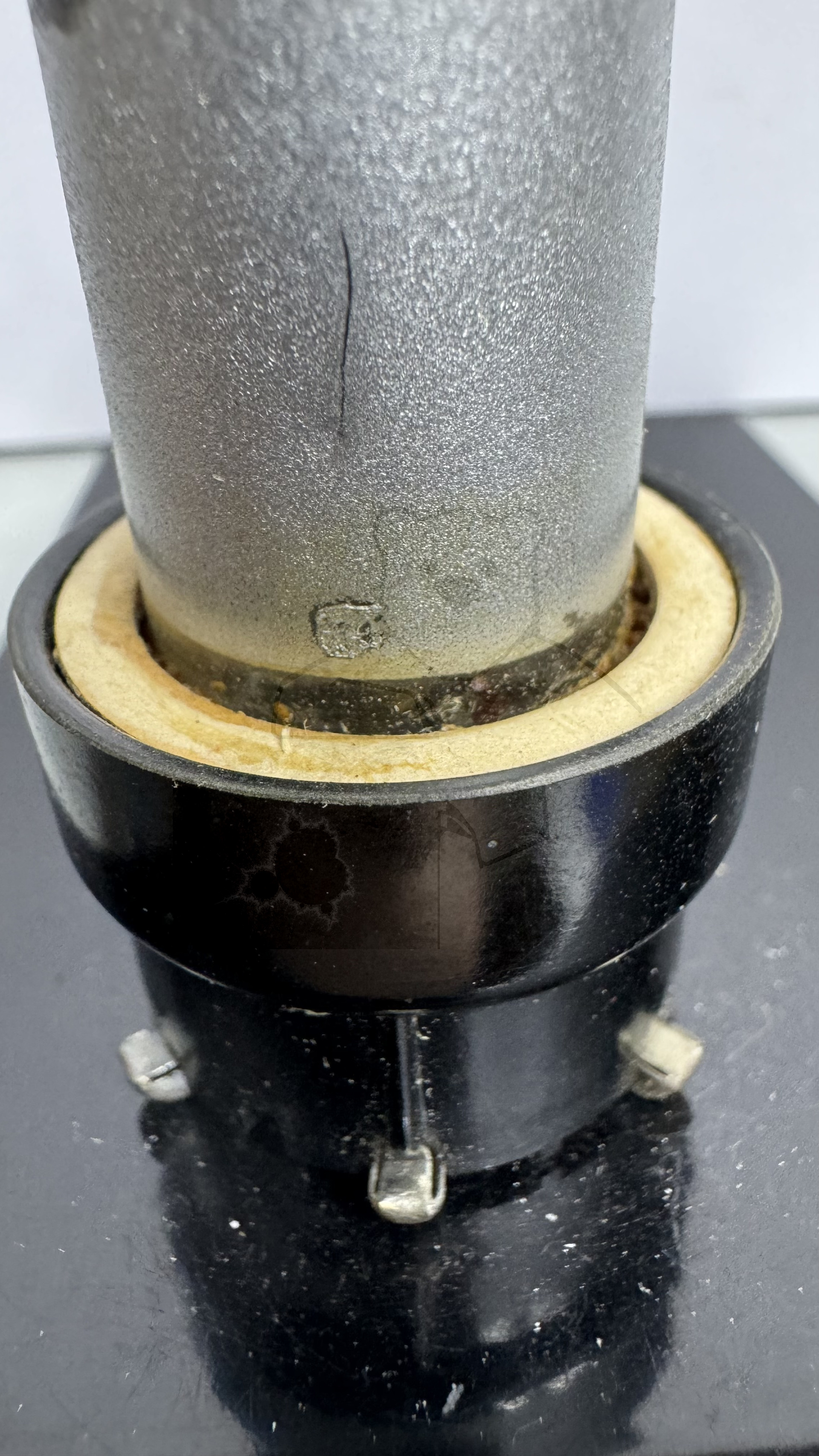

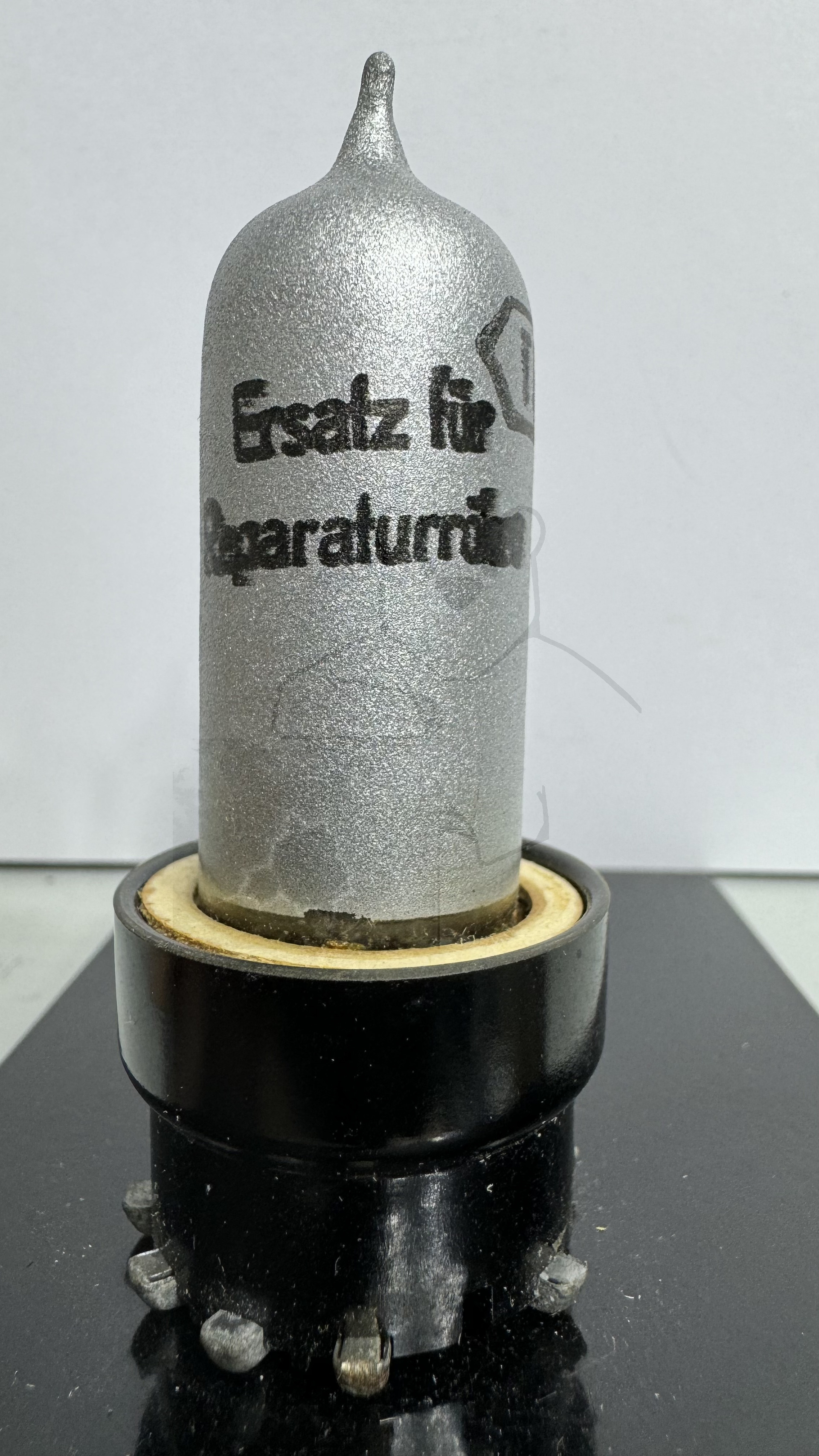

Zusätzliche Informationen	„Notröhre“ - Ersatz für Reparaturzwecke. Entspricht der CY1 Diese Röhre wurden direkt nach dem 2. Weltkrieg als „Notröhre“ produziert. Dafür wurden vorhandene Wehrmachtsröhren umgesockelt und neu beschriftet.
Letzte Änderung	24.03.2019 16:09:51

🔎 Beschreibung der Systeme für die Röhre: 20Y1

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

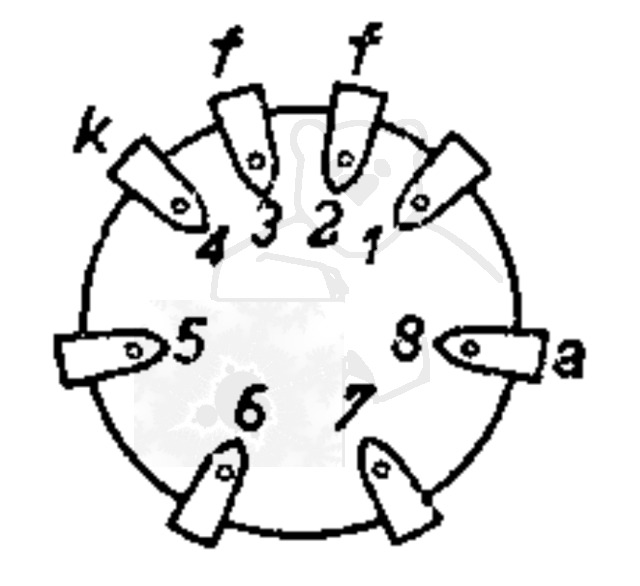

🔎 Sockelschaltung der 20Y1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 20Y1
Datenblatt CY1 20Y1 Philips.pdf (35 kB)
