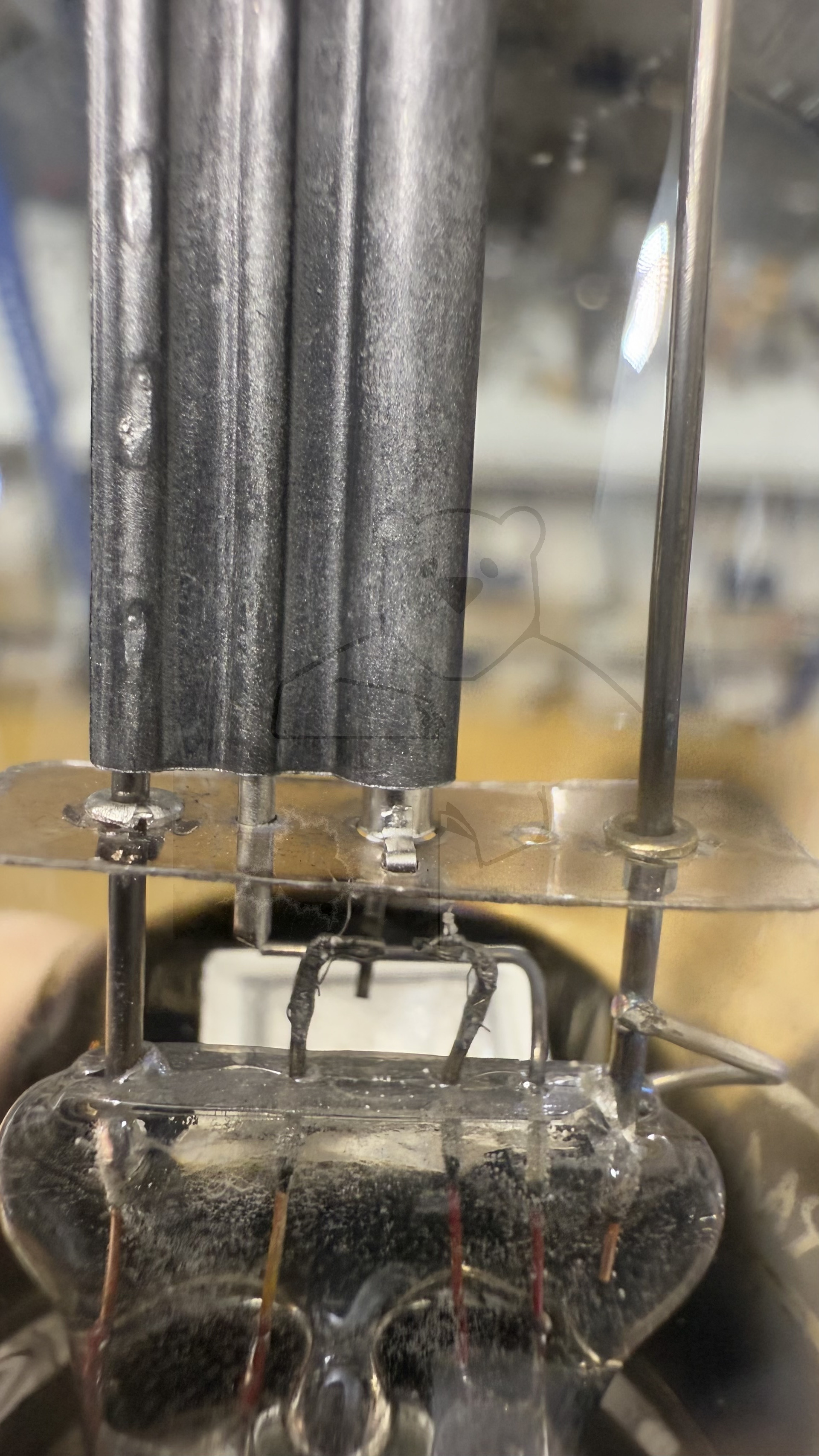

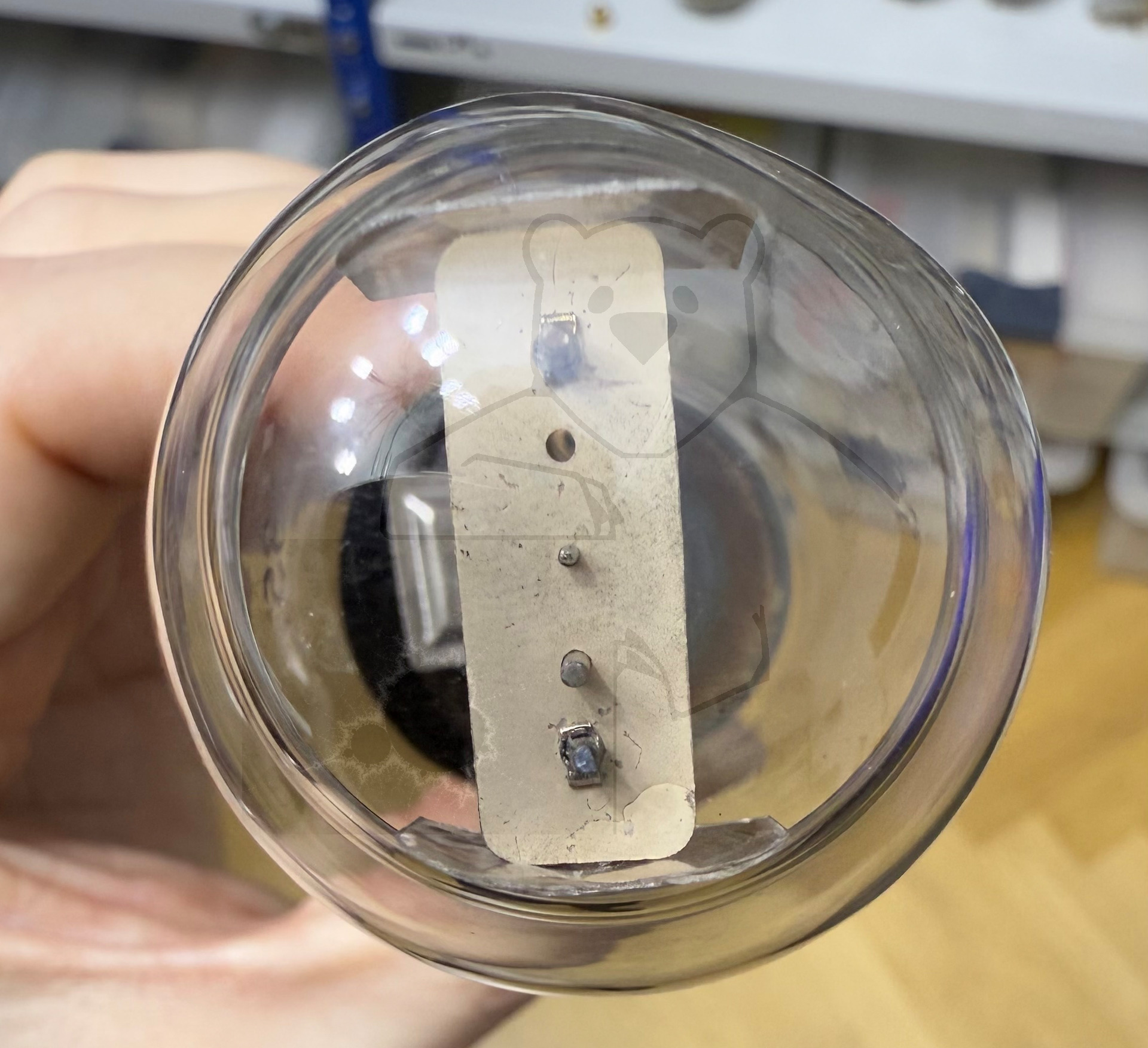

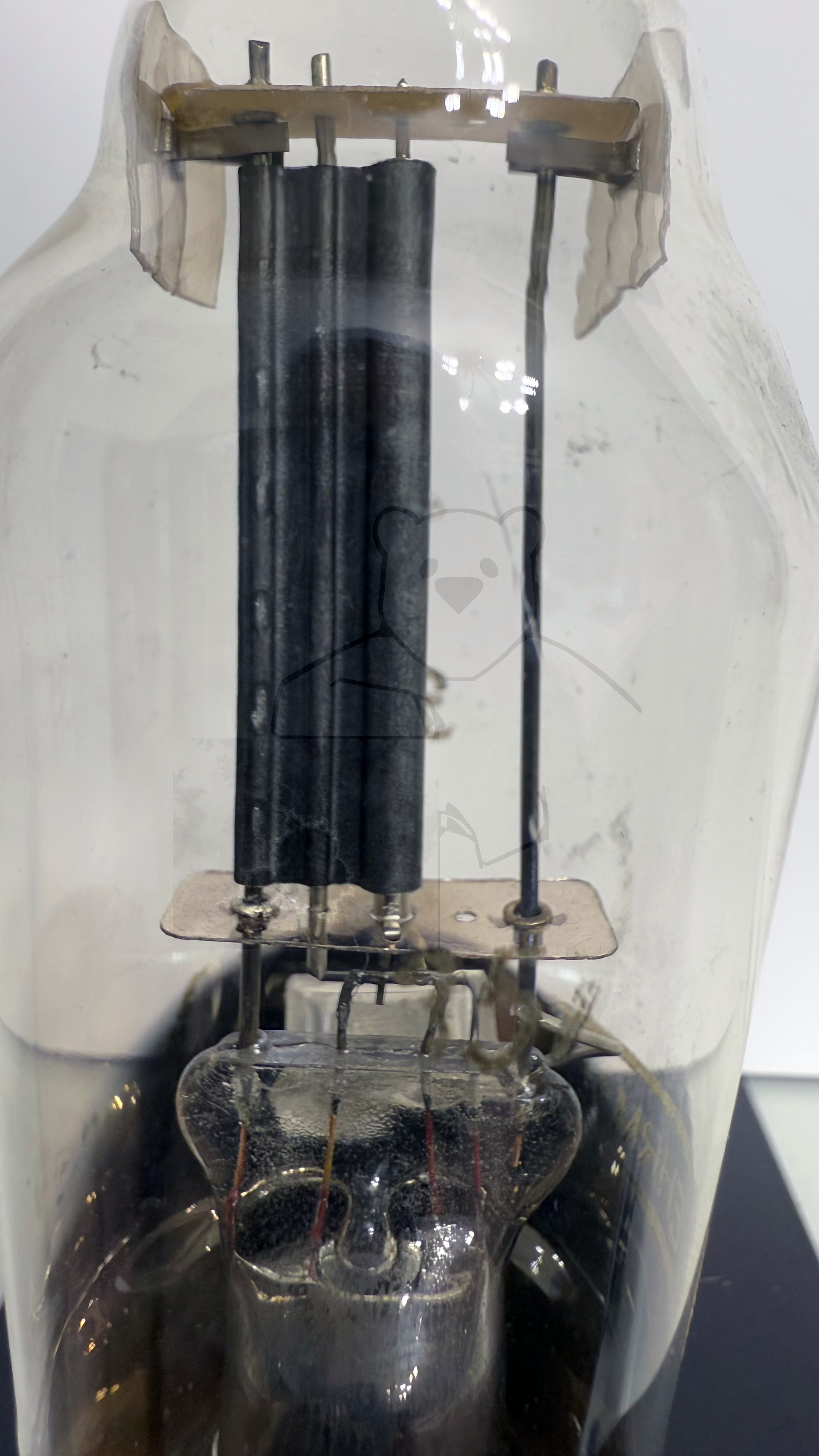

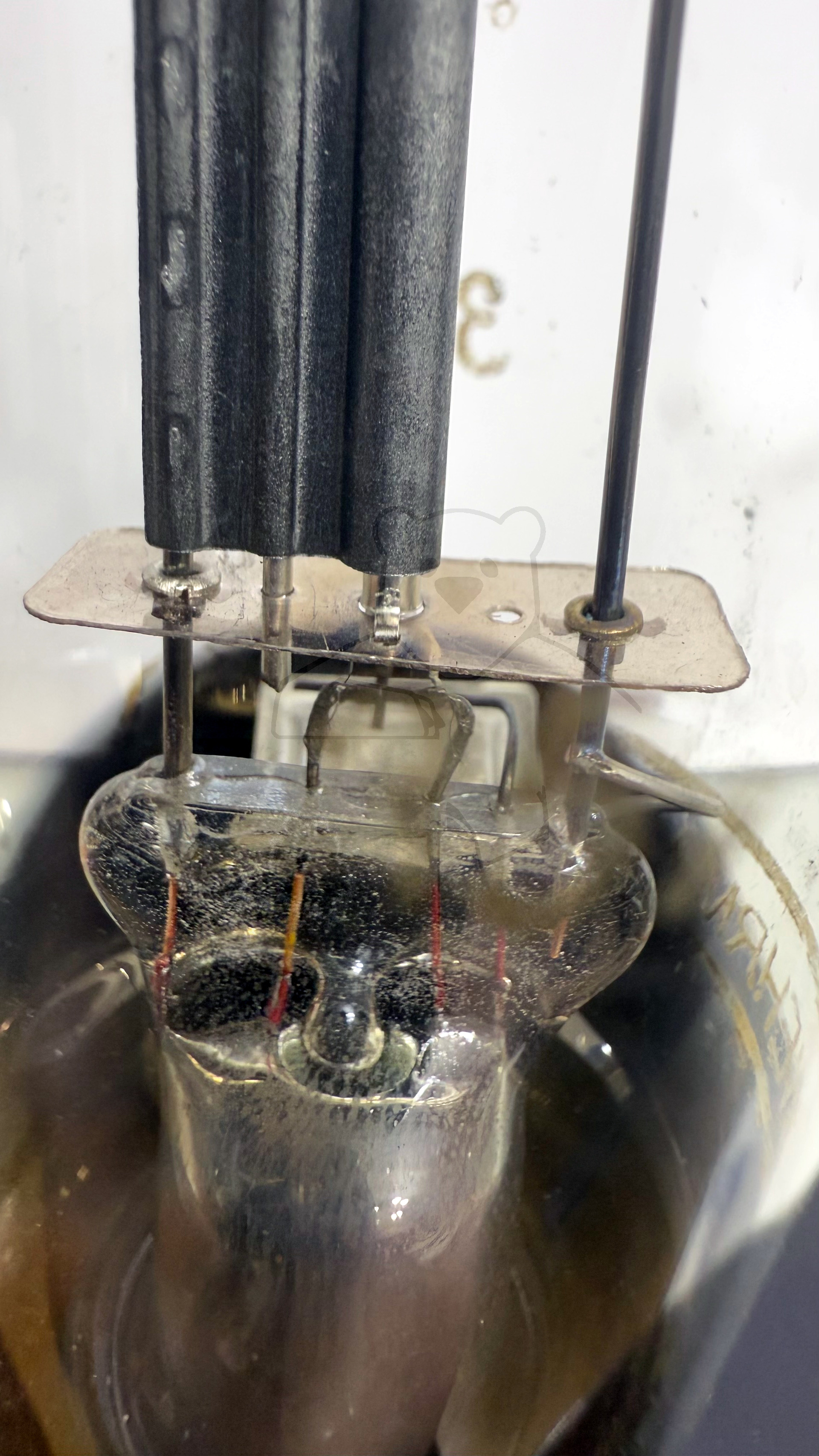

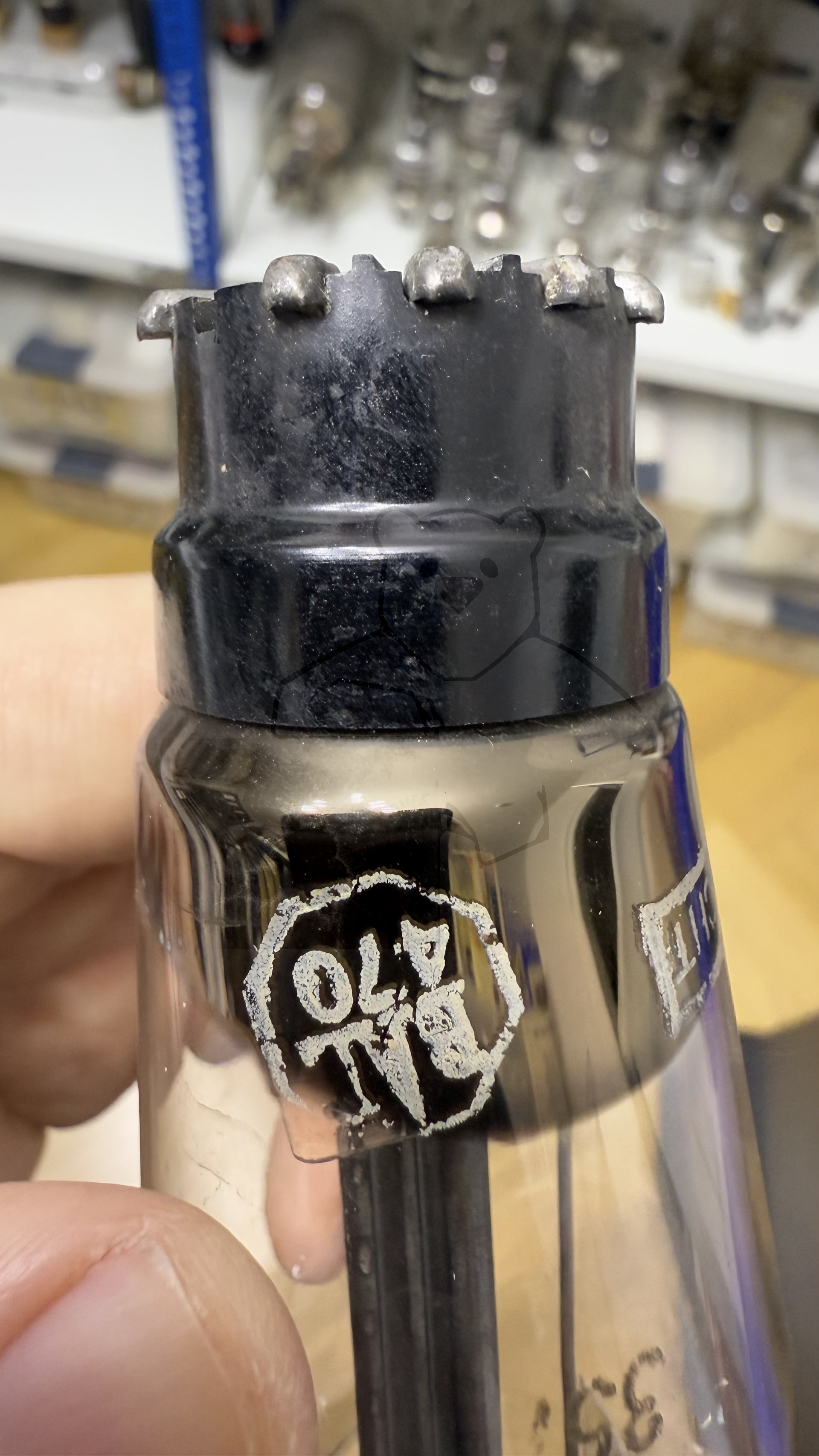

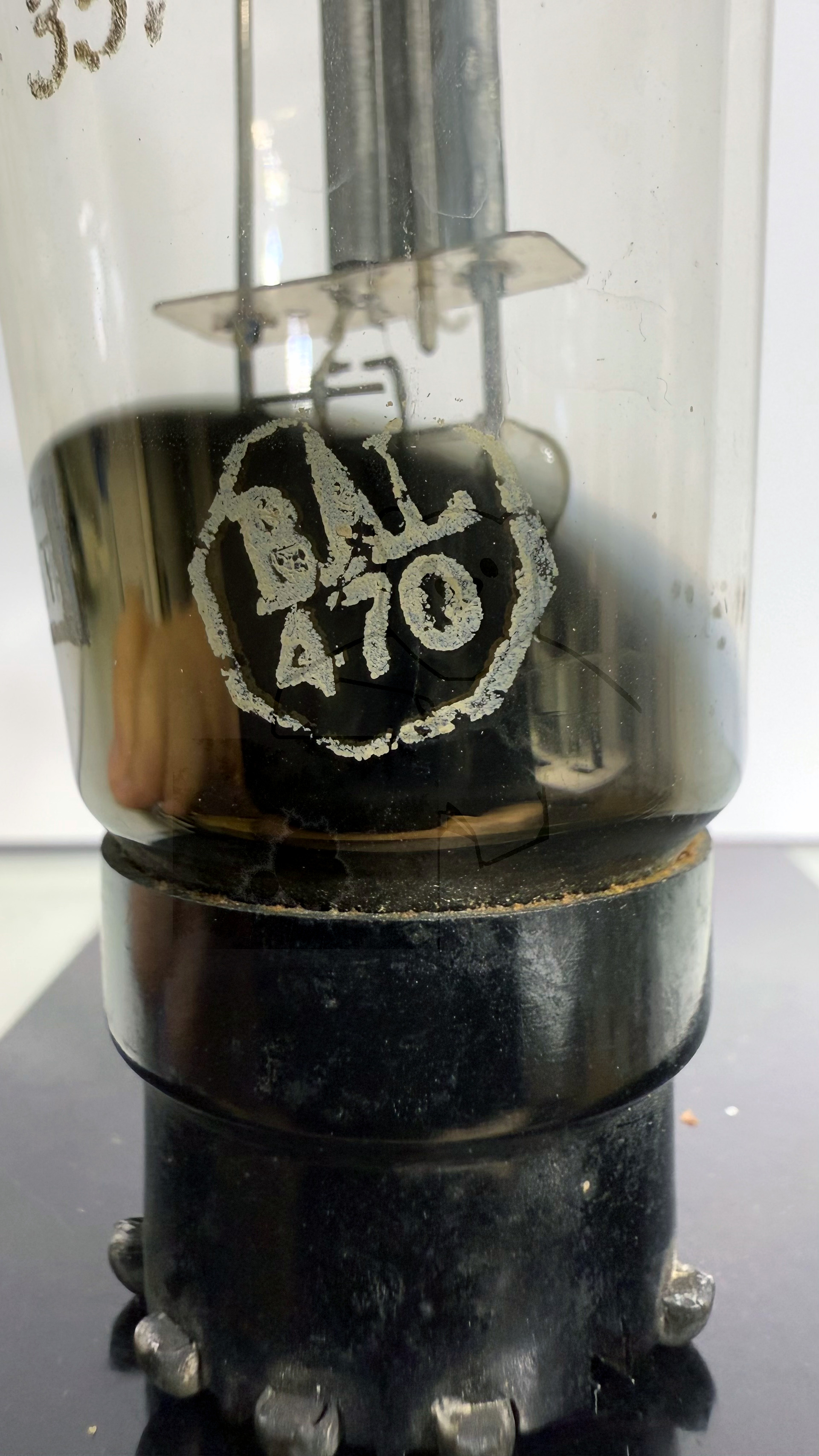

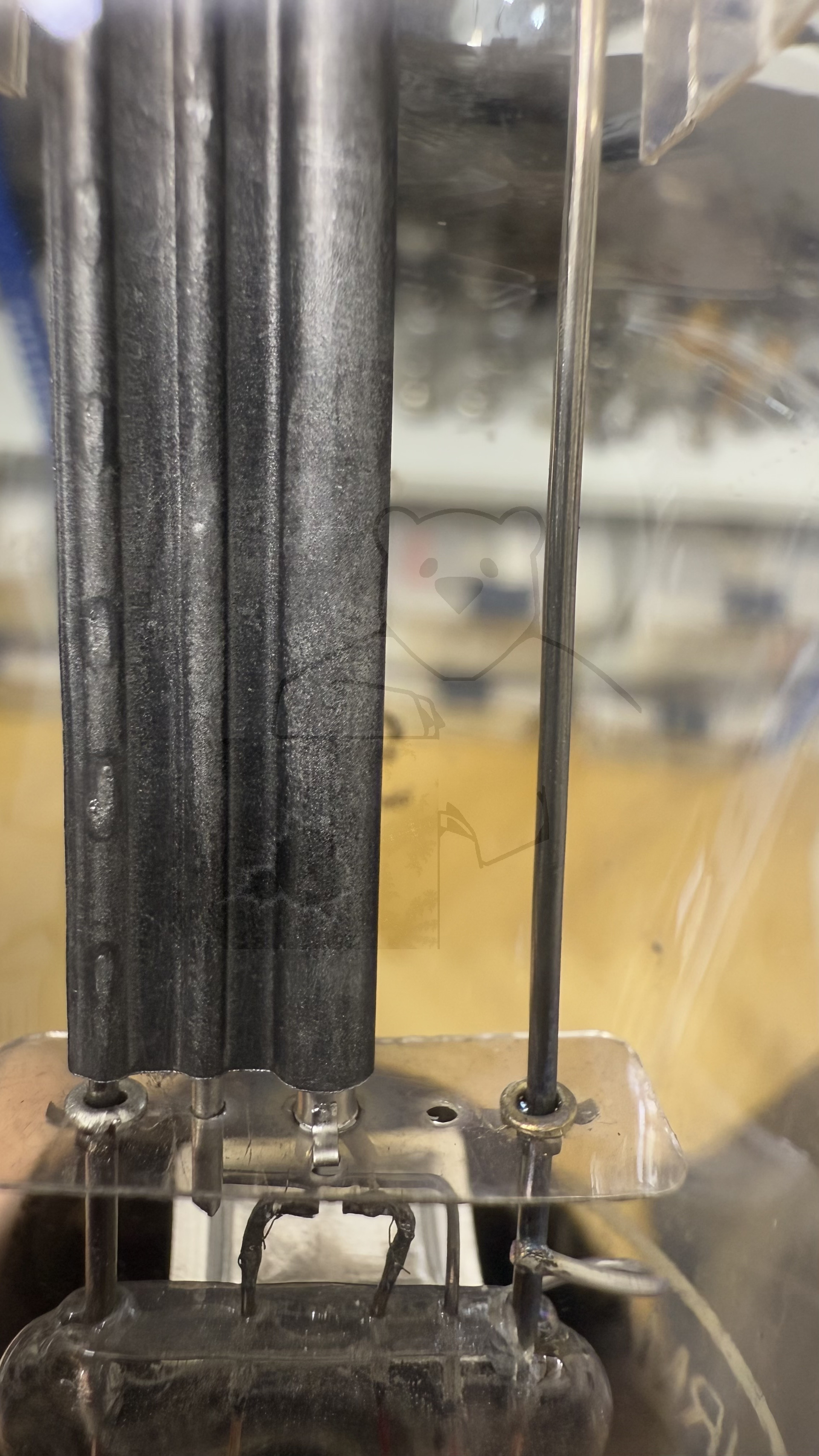

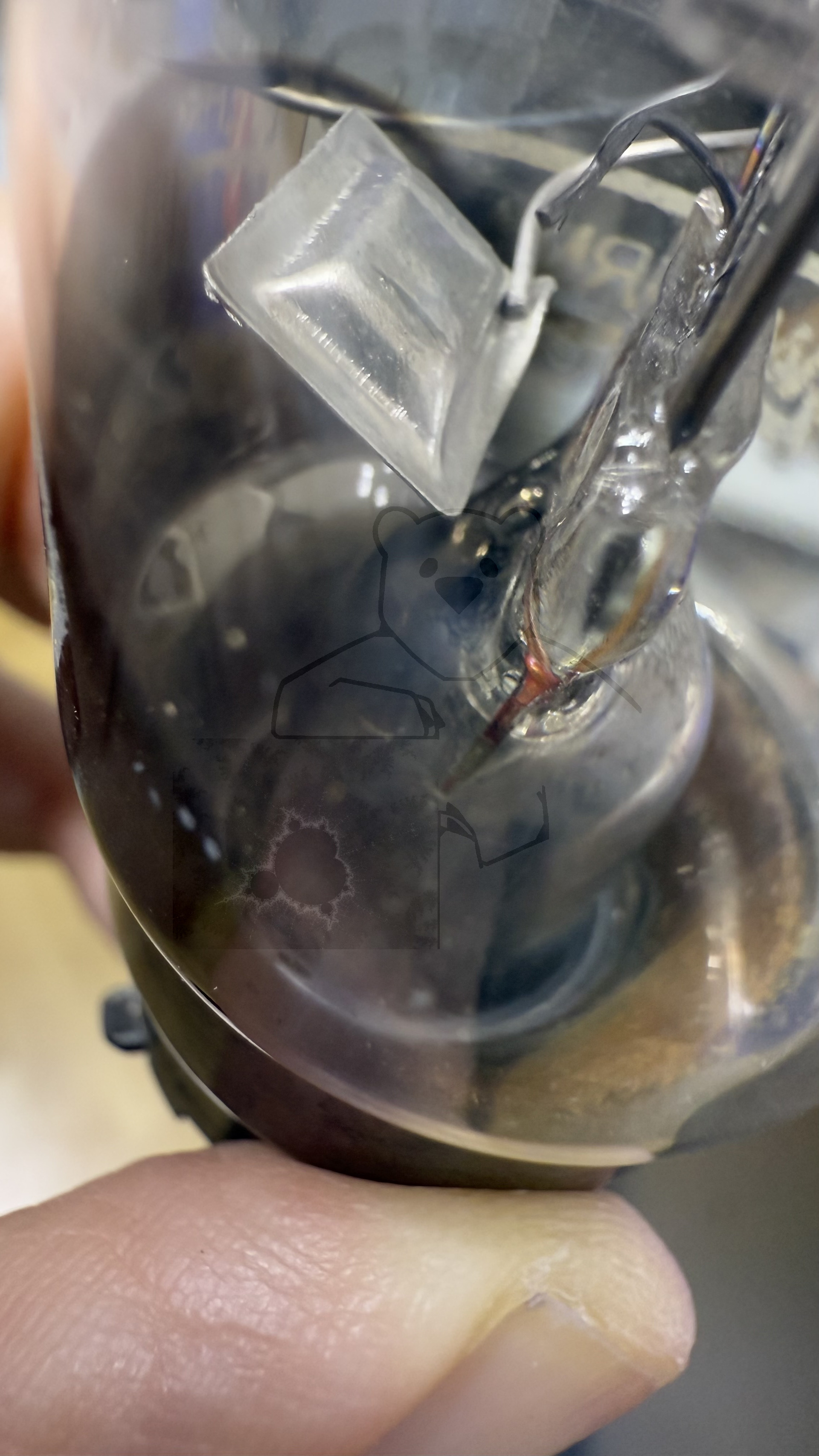

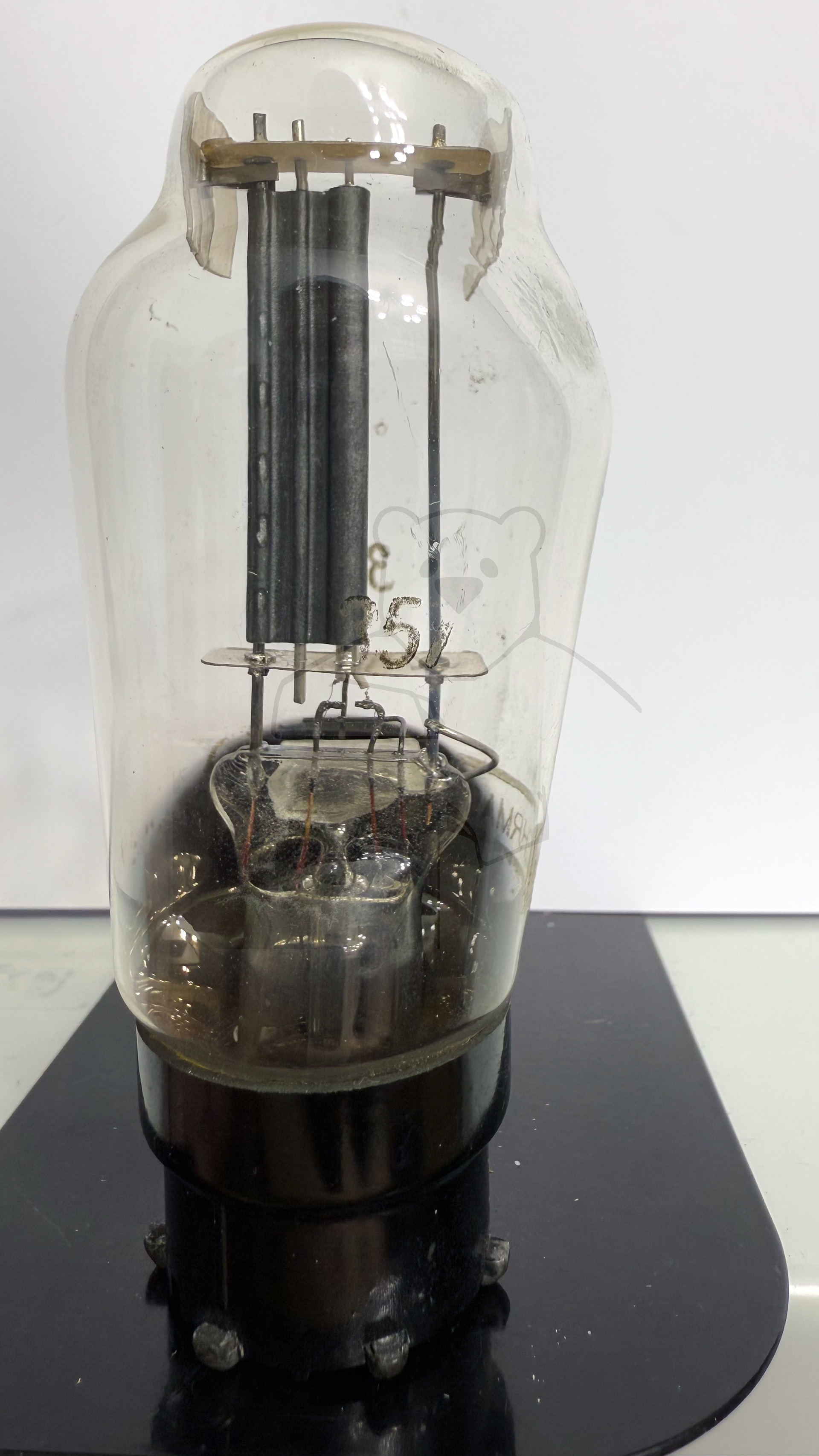

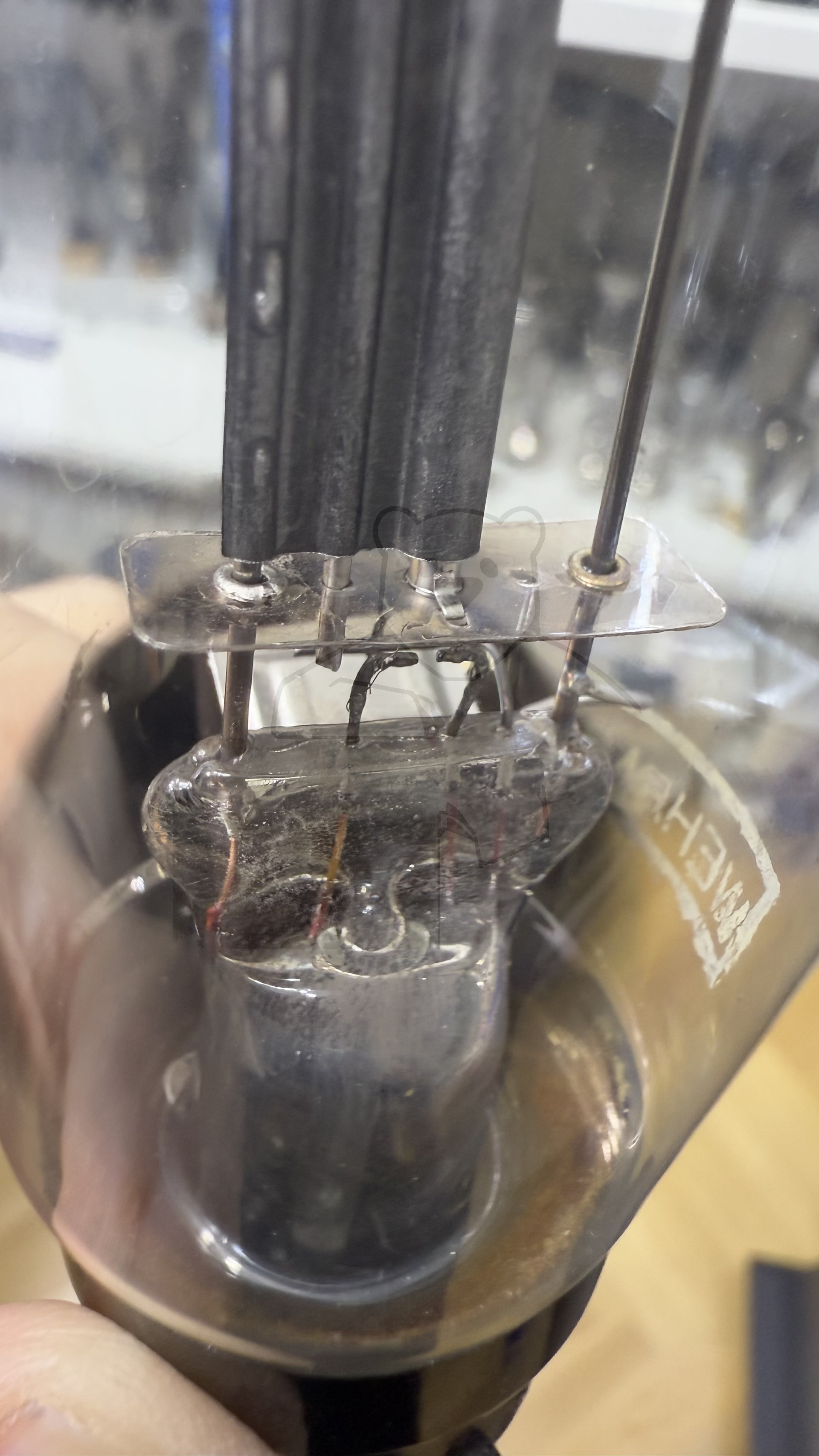

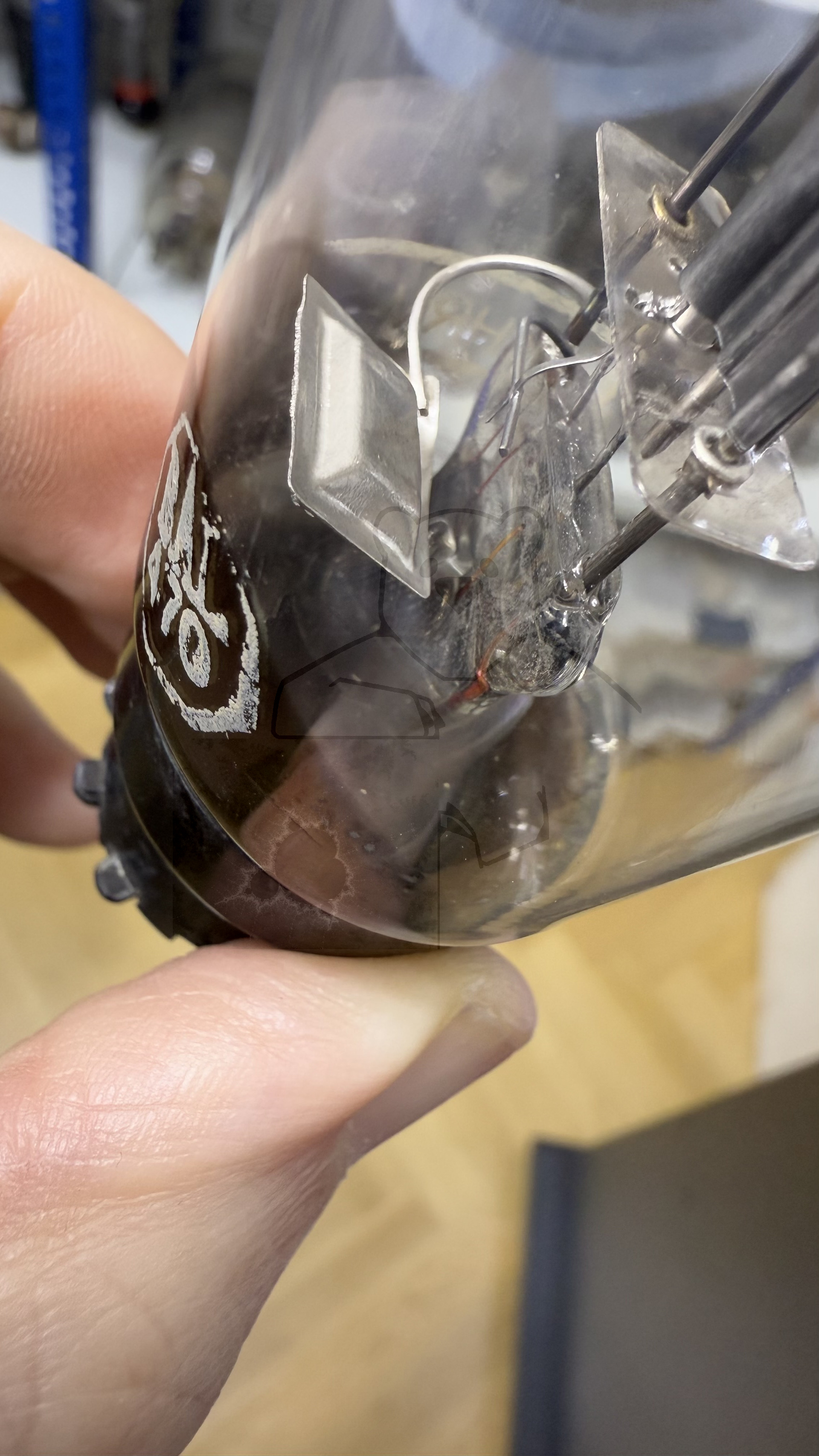

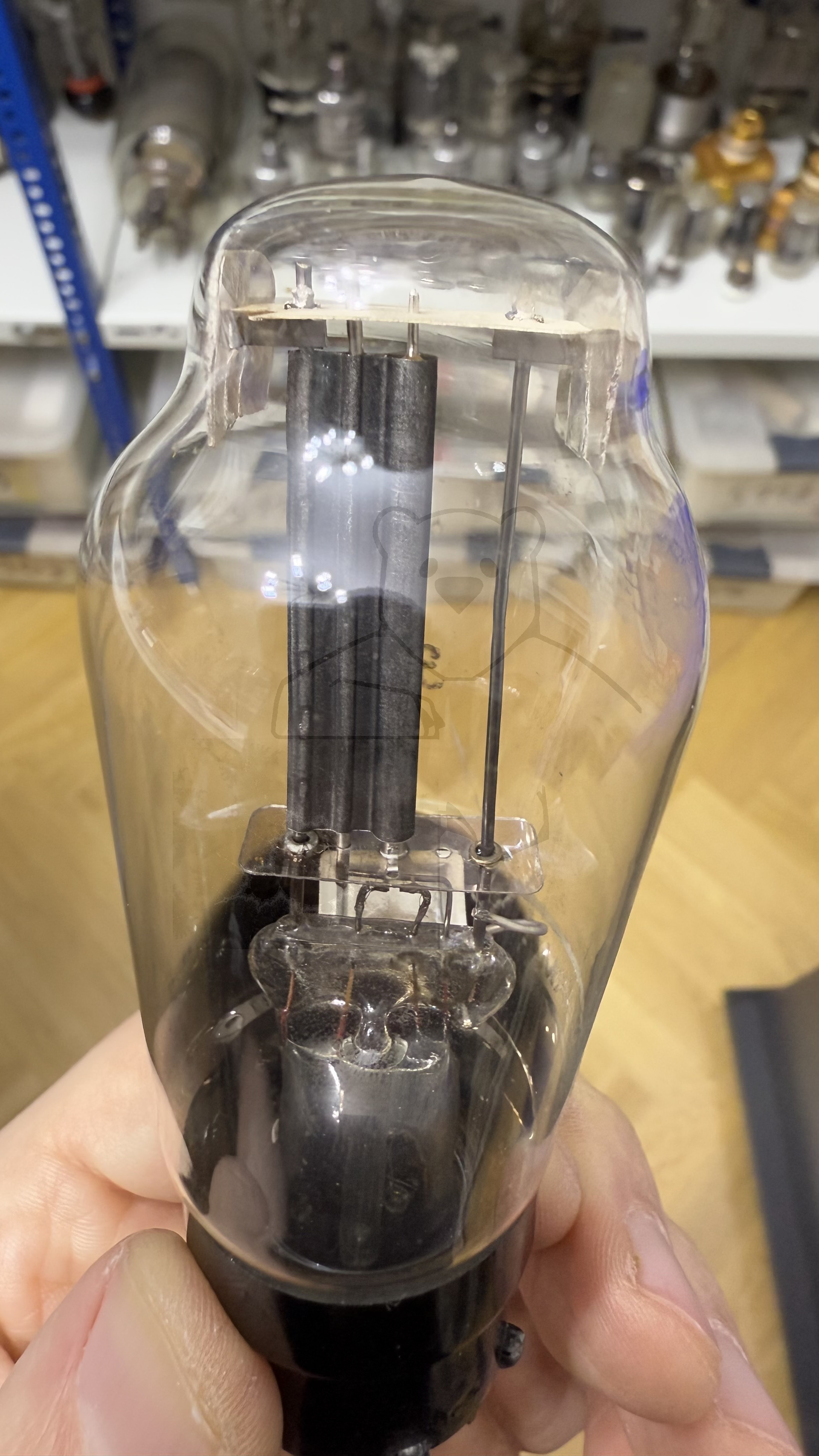

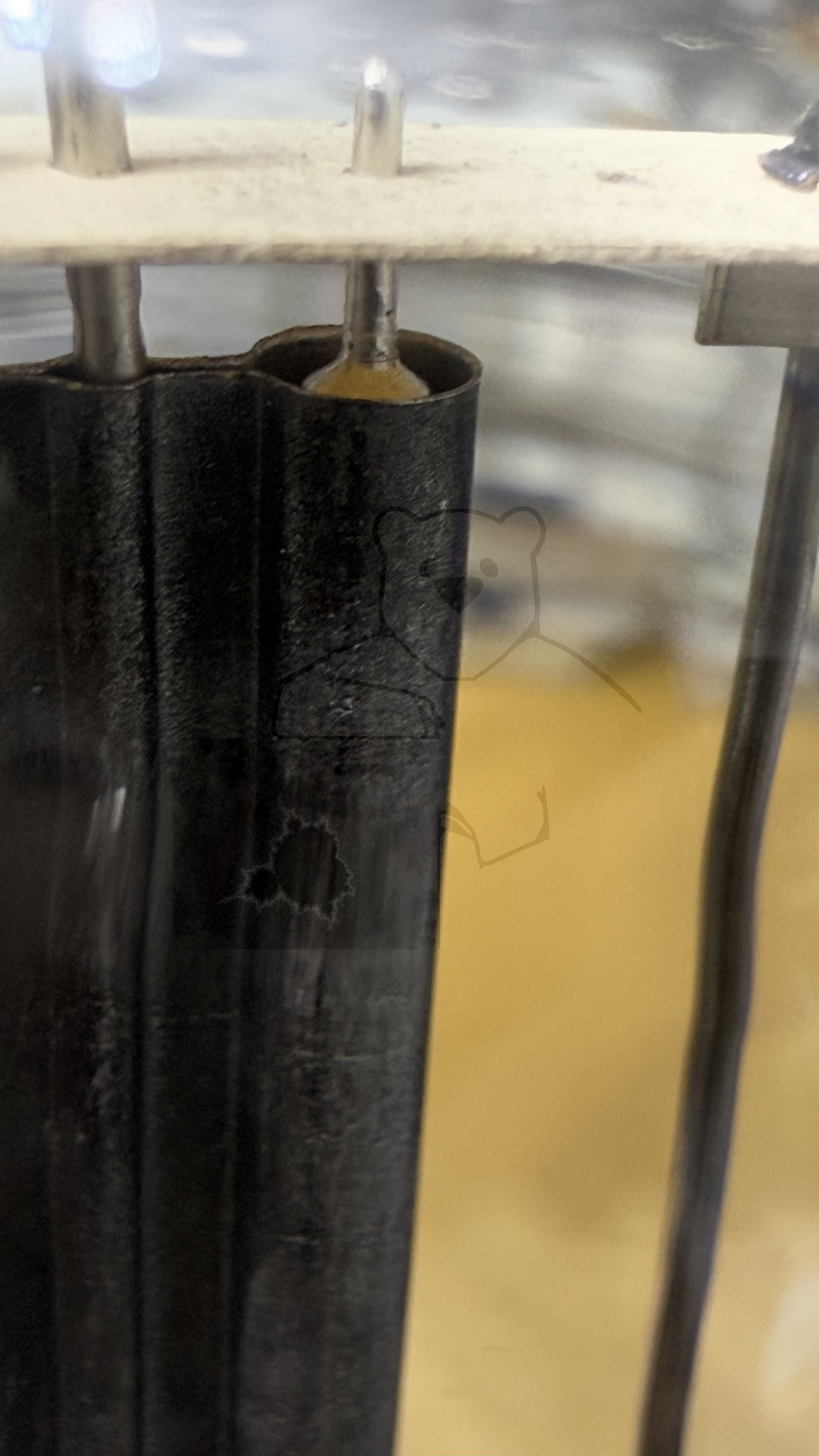

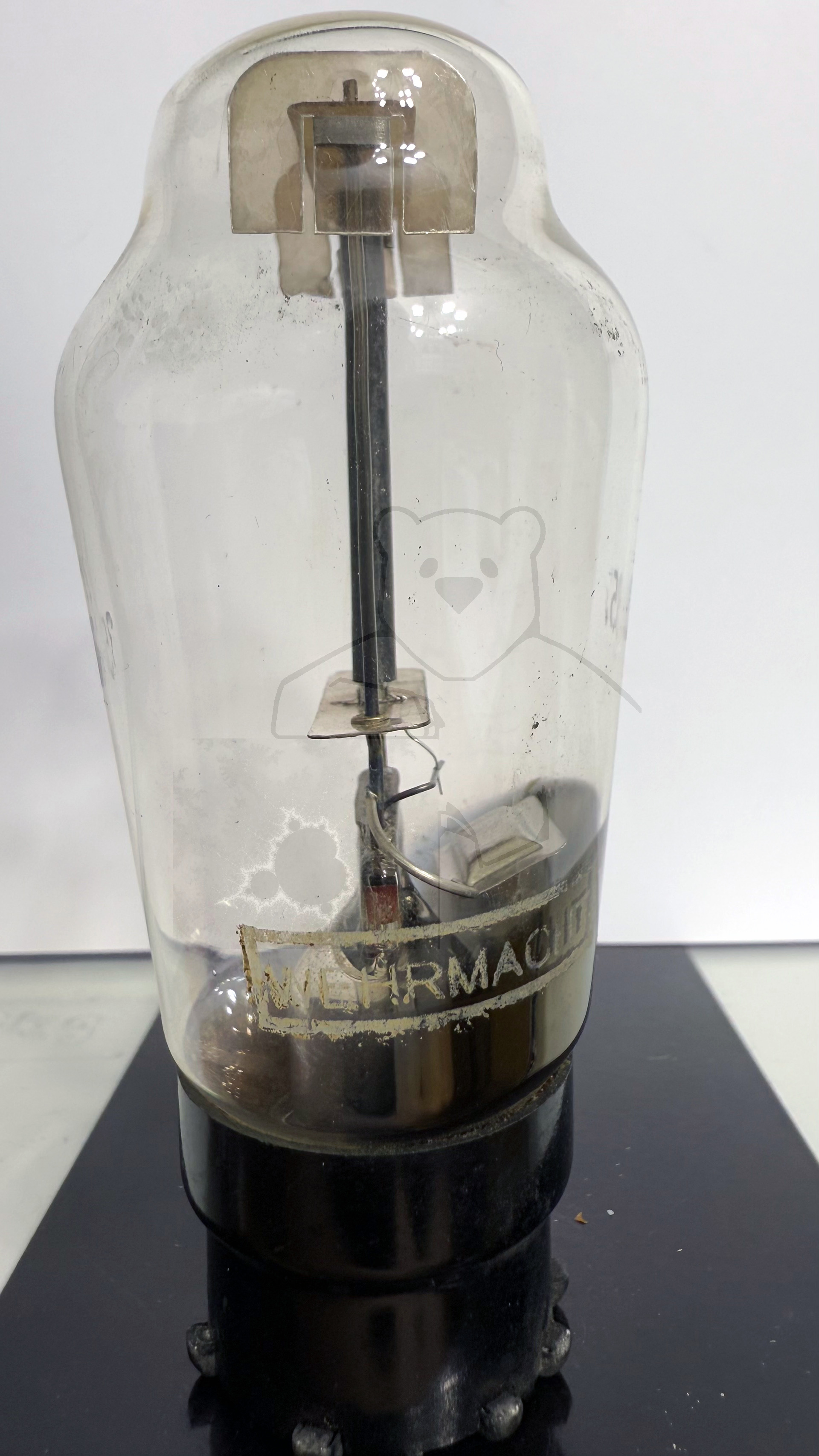

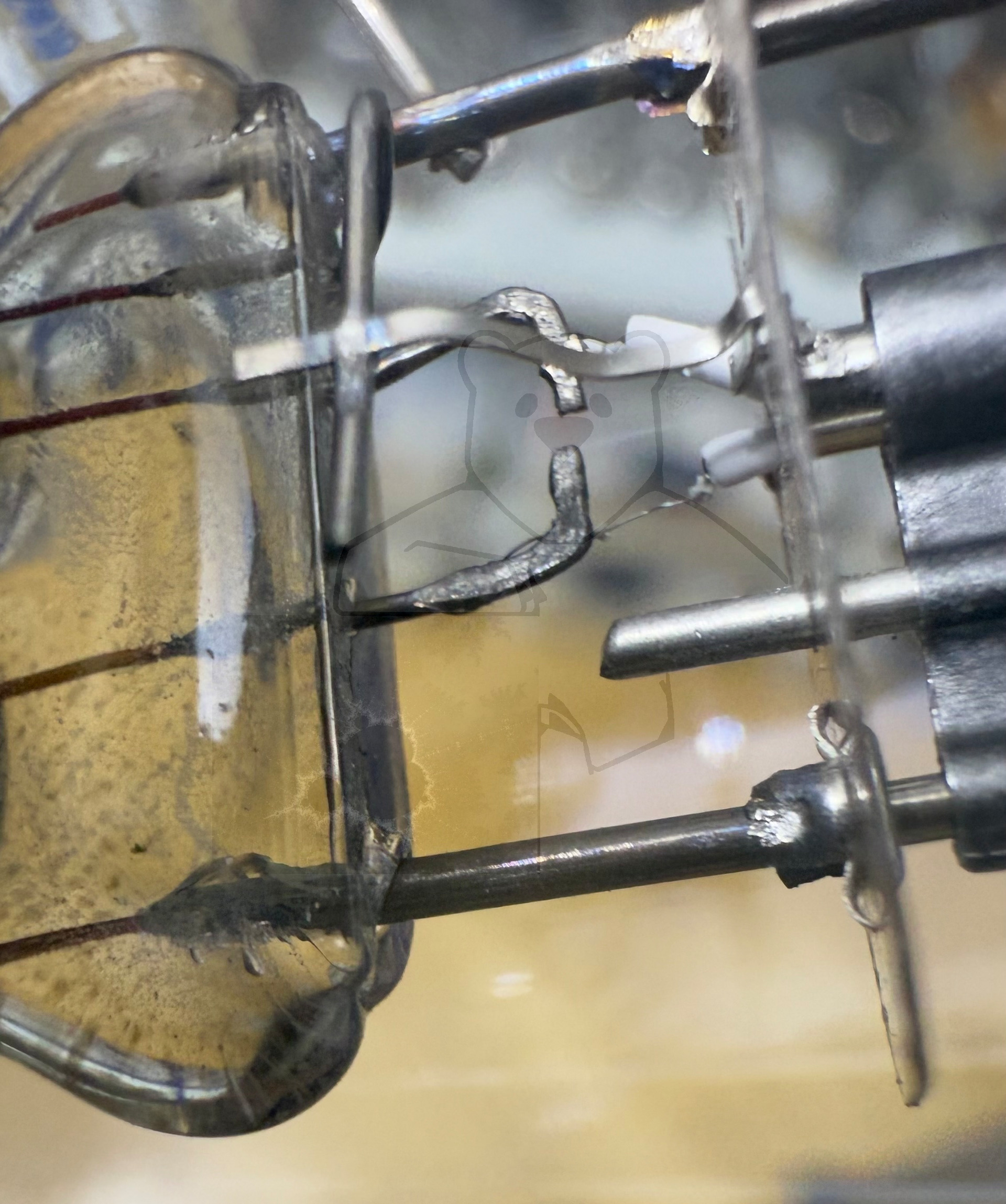

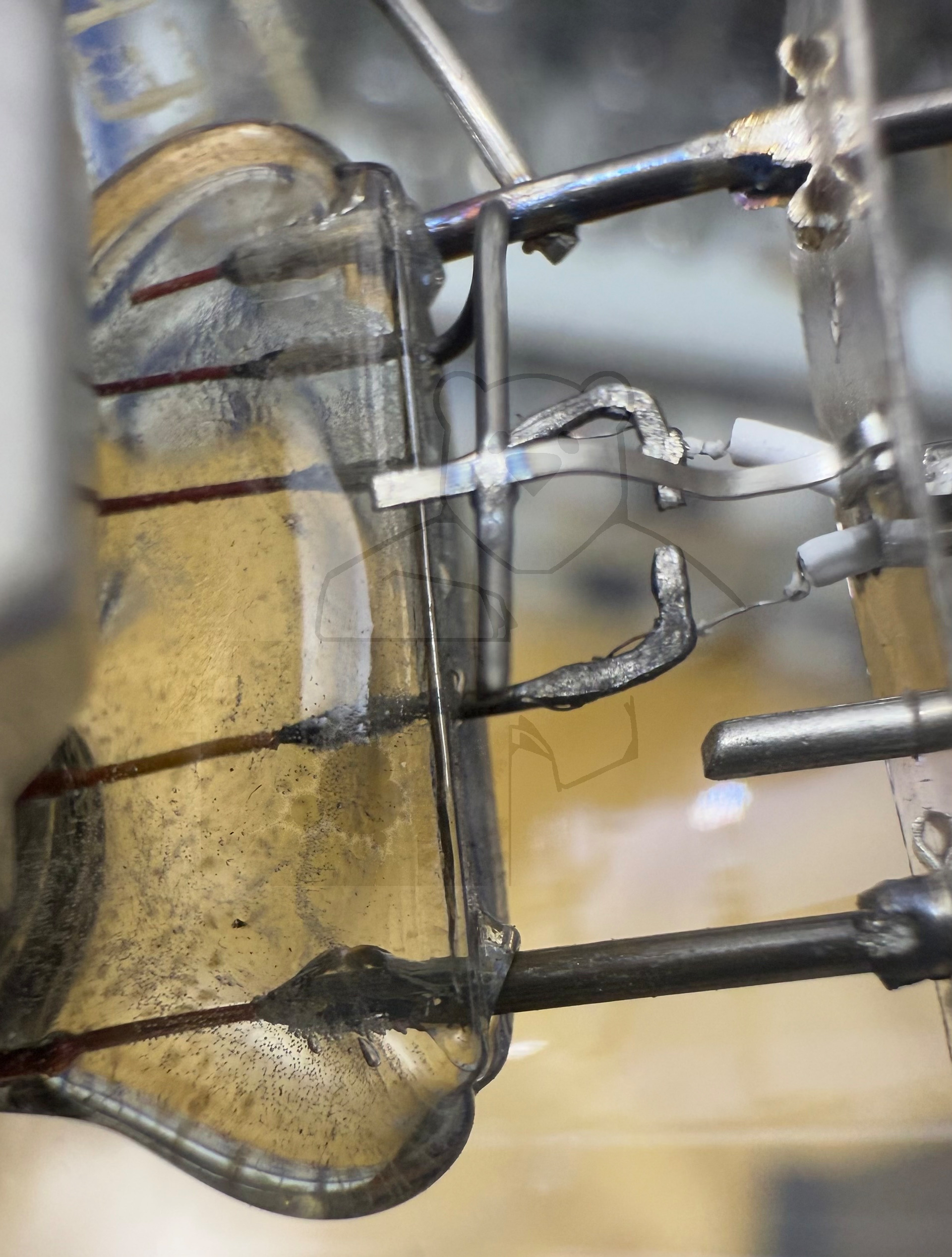

Daten und Bilder der Röhre: CY1

🔎 Beschreibung der Röhre: CY1

Name	CY1
Vergleichsname	→ 20Y1
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

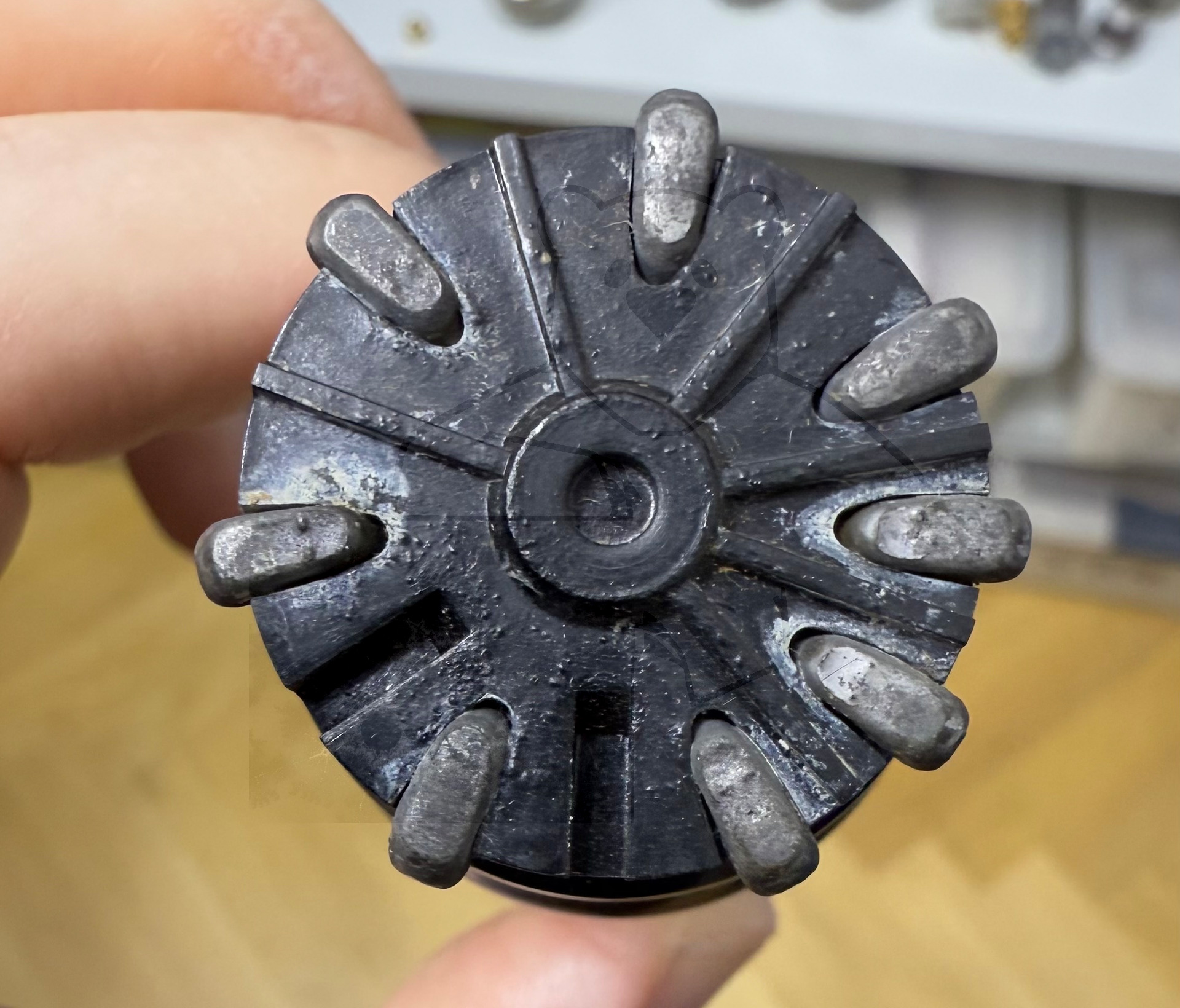

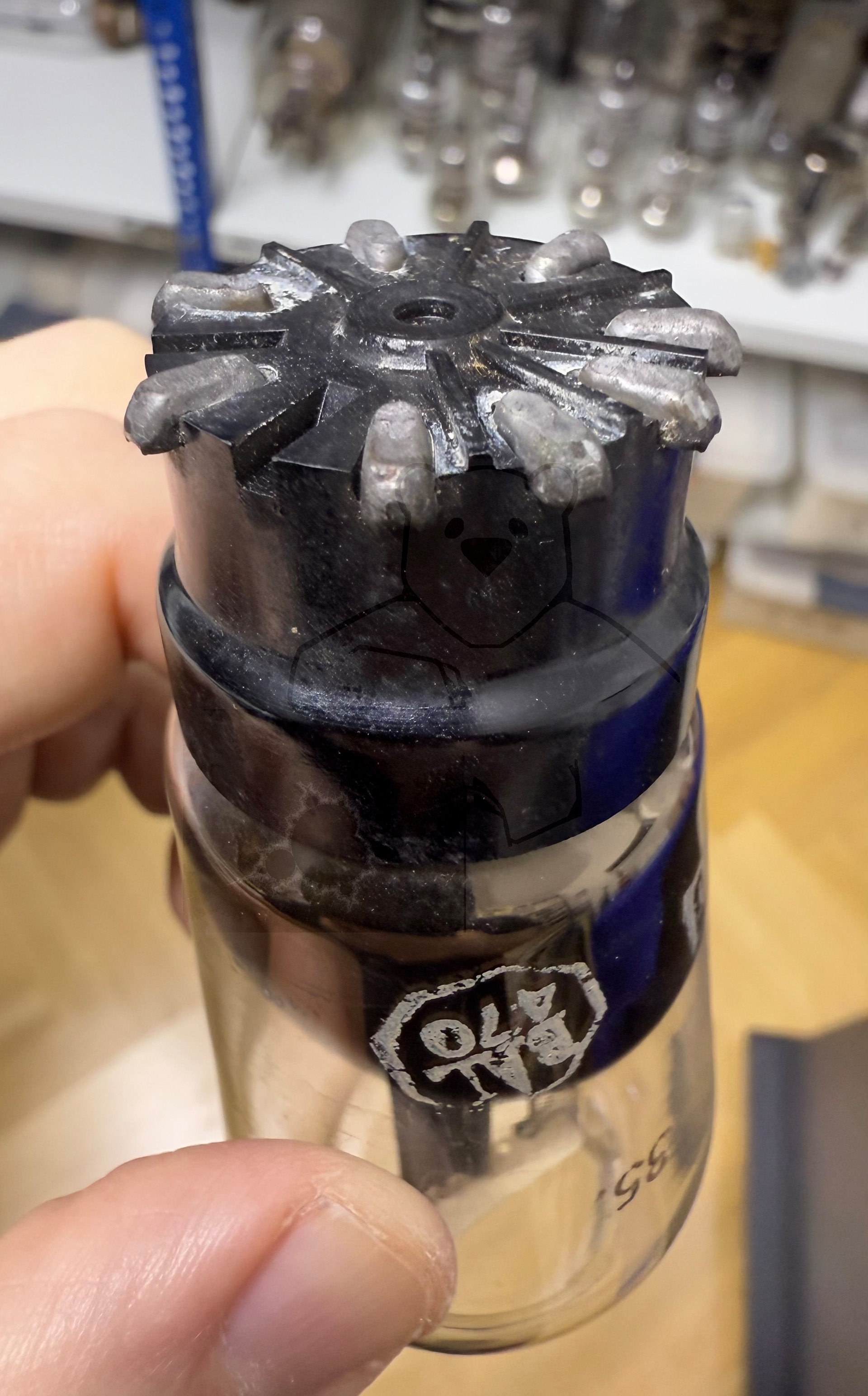

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:43:13

🔎 Beschreibung der Systeme für die Röhre: CY1

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

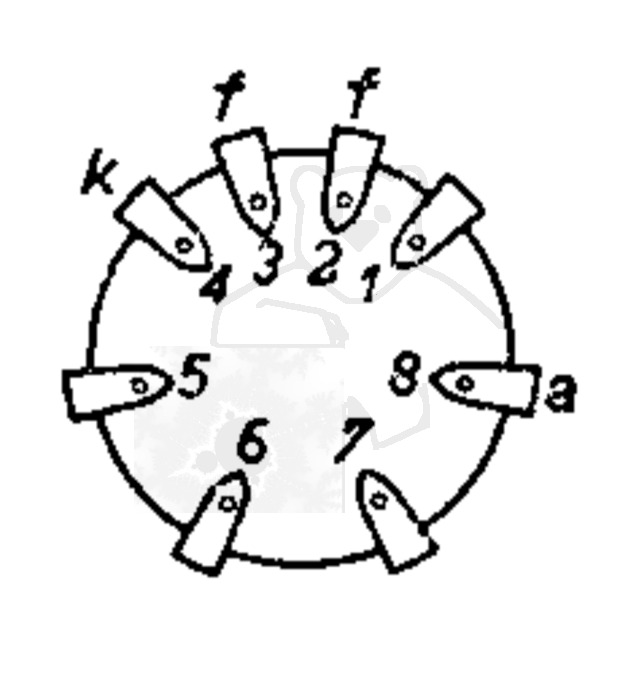

🔎 Sockelschaltung der CY1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: CY1
Anwendung CY1 Miniwatt [www.tubedata.info].pdf (183 kB)
Anwendung CY1 Philips Version 1.pdf (71 kB)
Anwendung CY1 Philips Version 2 [www.tubedata.info].pdf (114 kB)
Datenblatt CY1 20Y1 Philips.pdf (35 kB)
Datenblatt CY1 Mullard [www.tubedata.info].pdf (27 kB)
Datenblatt CY1 Philips [www.tubedata.info].pdf (34 kB)
Datenblatt CY1 Tungsram [www.tubedata.info].pdf (72 kB)
Pruefkarte CY1 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)
Pruefkarte CY1 CY31 - Funke W19 Roehrenpruefer.pdf (145 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
