🔎 Beschreibung der Röhre: RE084 Inventarnummer: 08410
| Name | → RE084 📺 Mit Video |
| Vergleichsname | → A408 A415 LD410 → TM2 |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 0,08 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | vd |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S44a |
🔎 Beschreibung der Systeme für die Röhre: RE084
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Audion |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der RE084
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu RE084
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/6a9uBu-zERc (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: RE084
Anwendung RE084 Version 1.pdf (2548 kB)
Anwendung RE084 Version 2.pdf (299 kB)
Datenblatt RE084 Telefunken [www.tubedata.info].pdf (105 kB)
Kurzdatenblatt RE084 [www.tubedata.info].pdf (113 kB)
Kurzdatenblatt RE084 Telefunken.pdf (209 kB)
Pruefkarte RE084 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: RE084

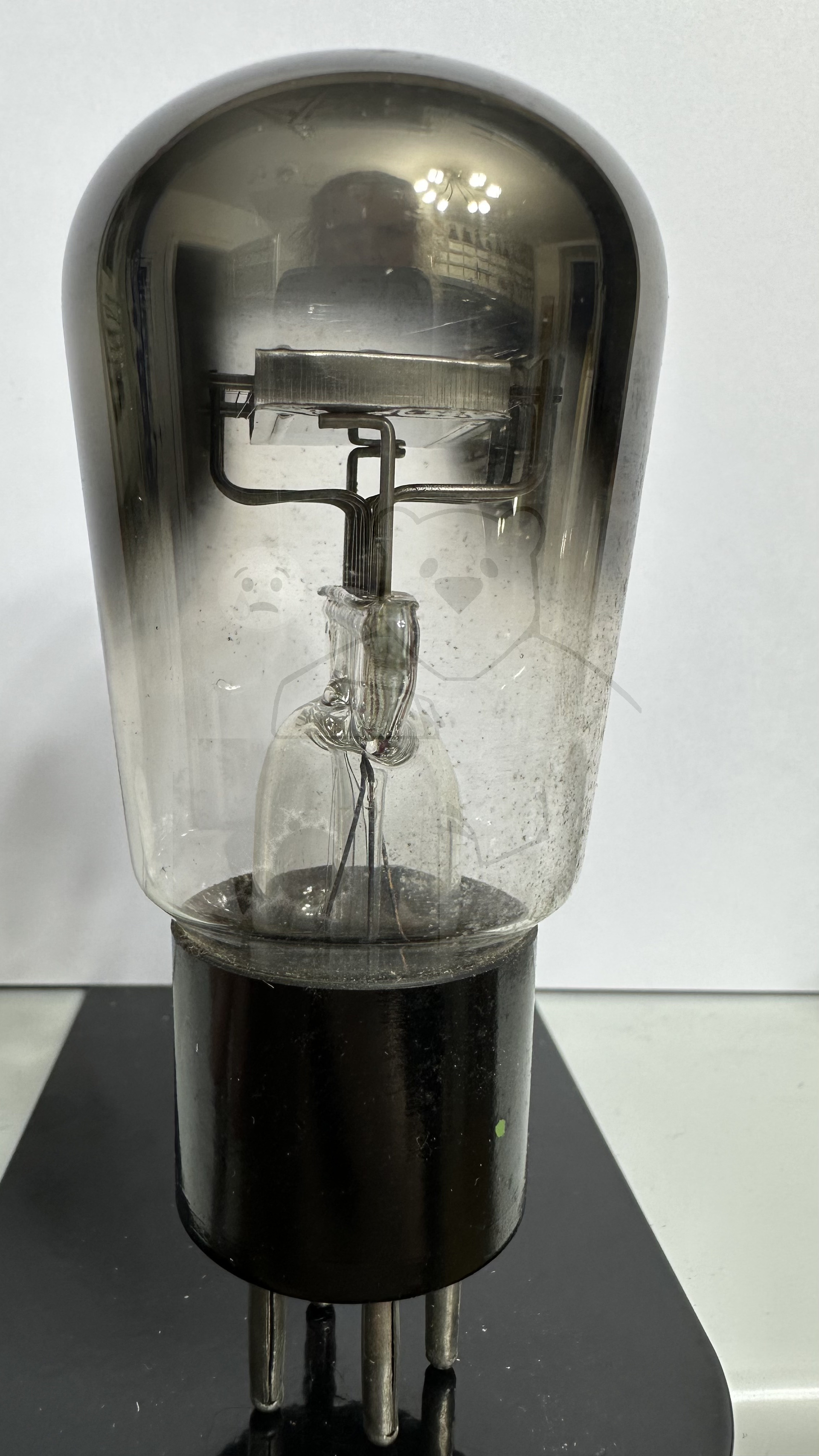

Röhre RE084 #8410 Bild 1

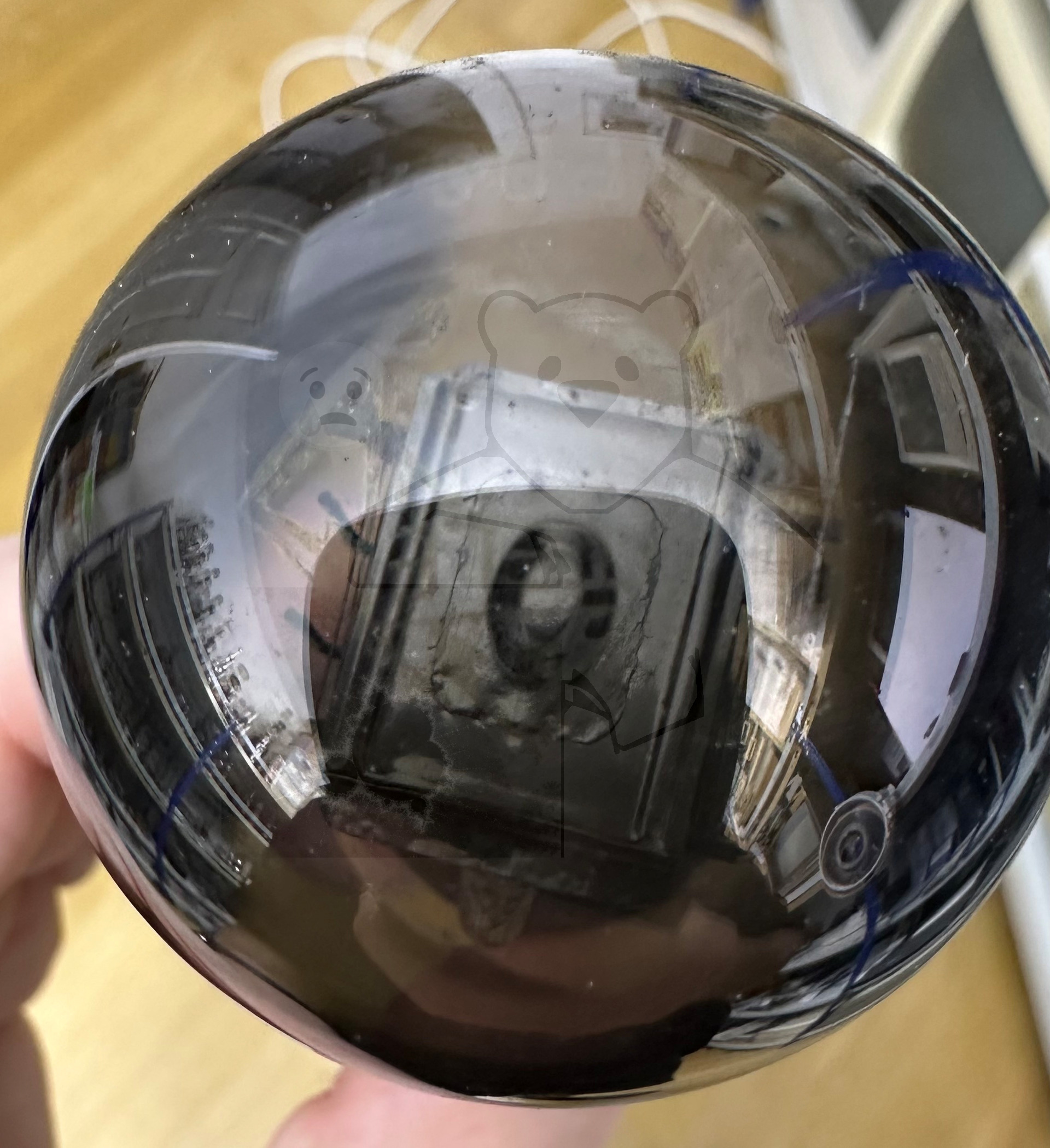

Röhre RE084 #8410 Bild 2
