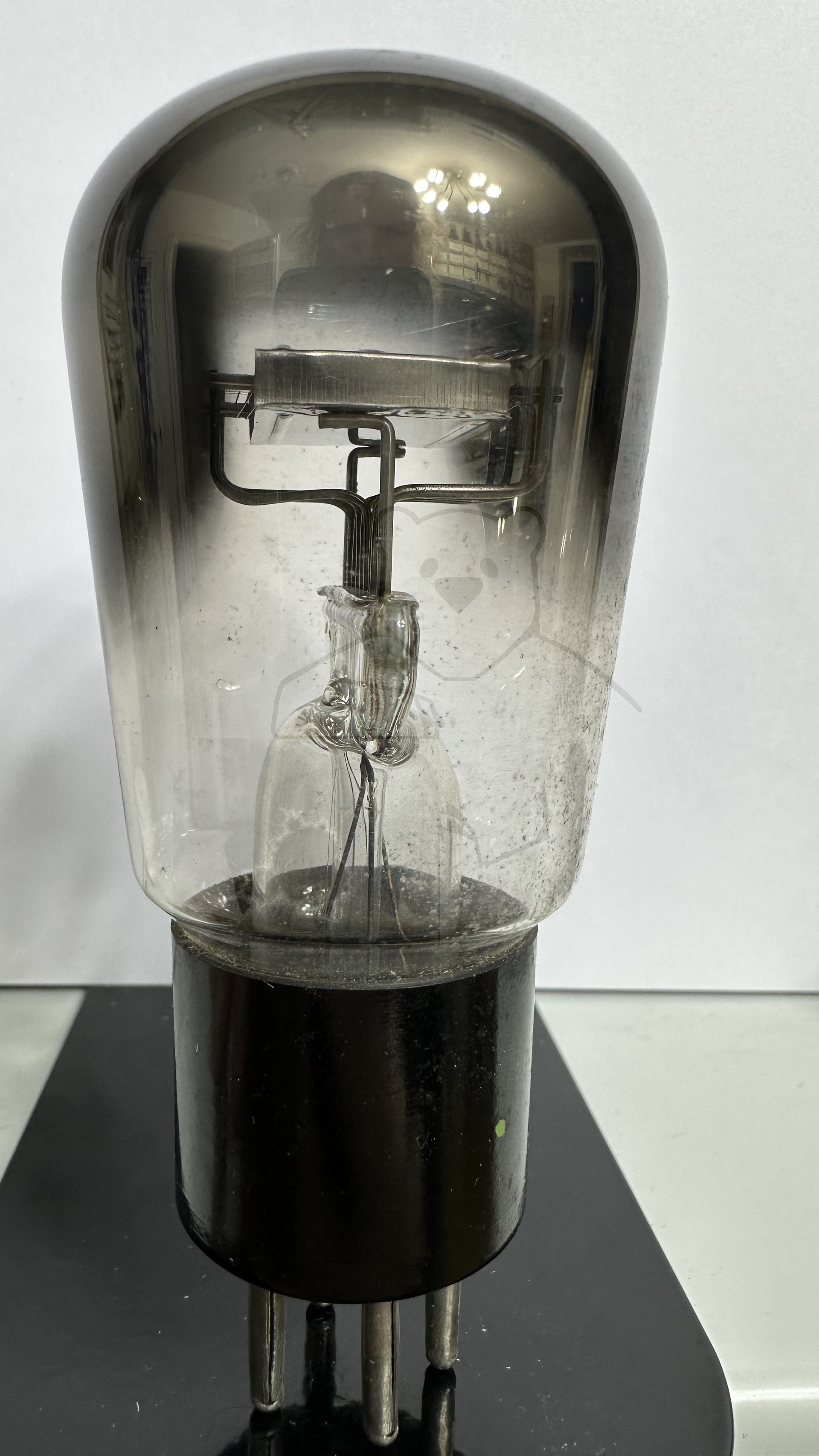

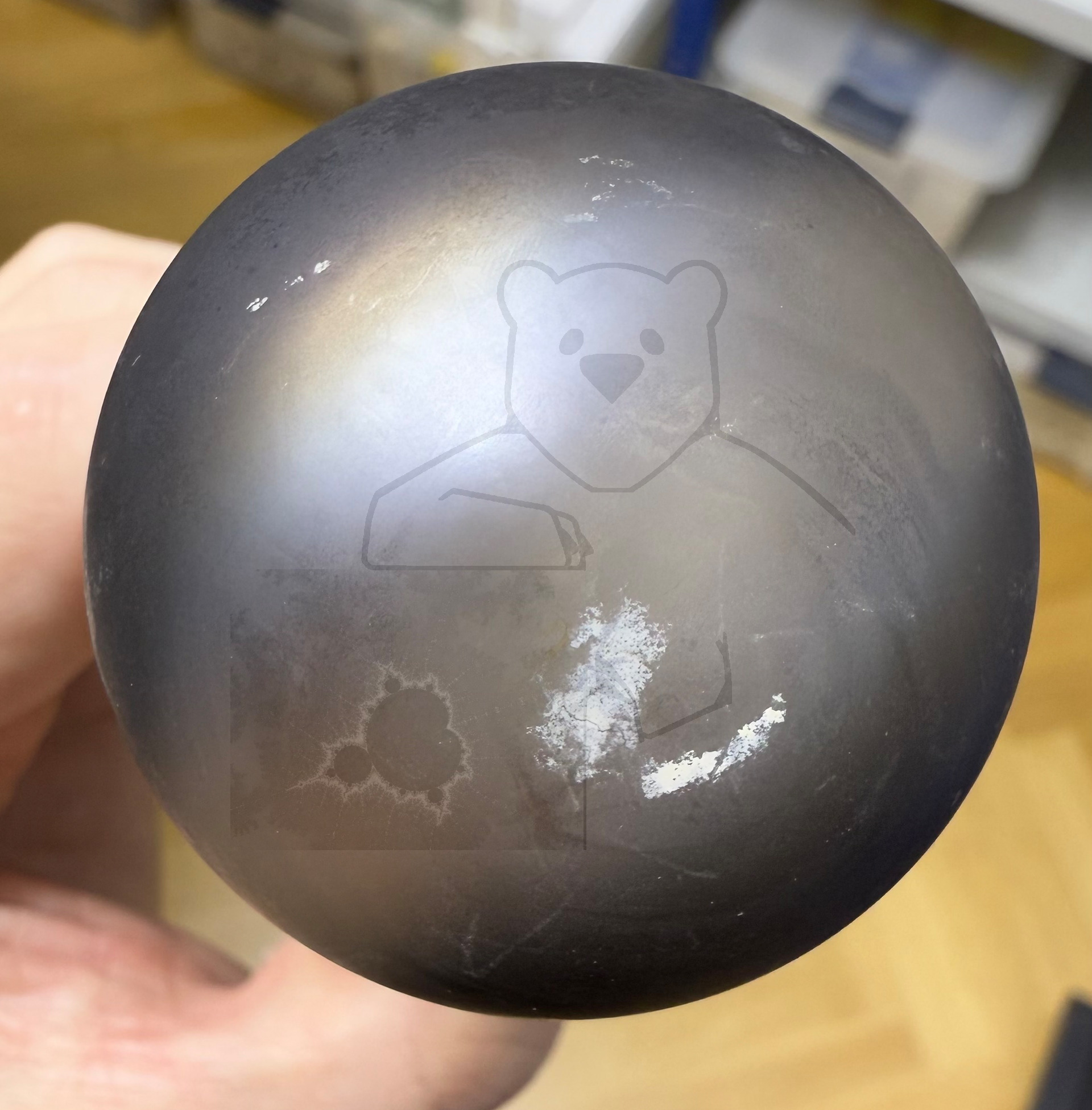

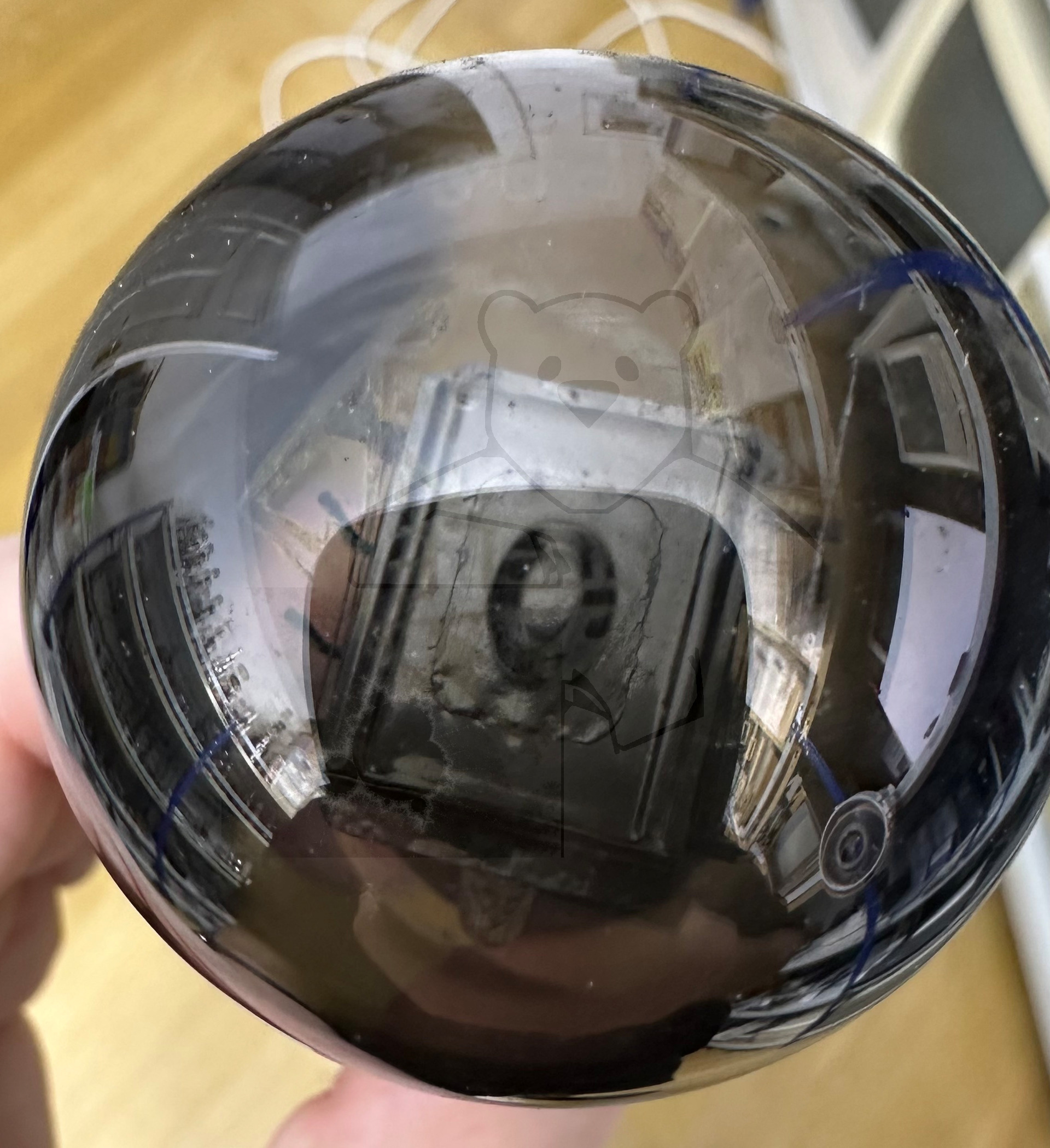

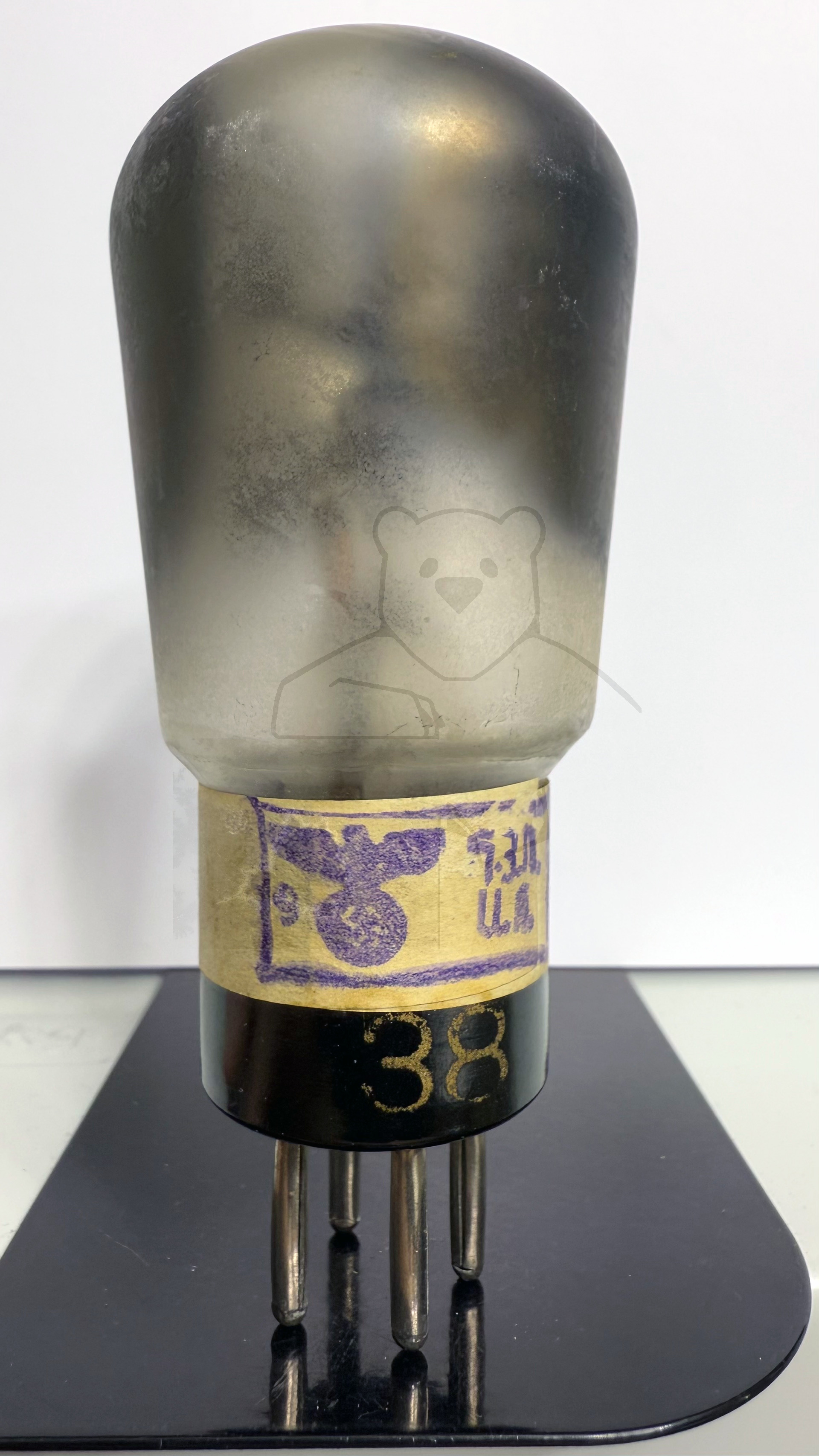

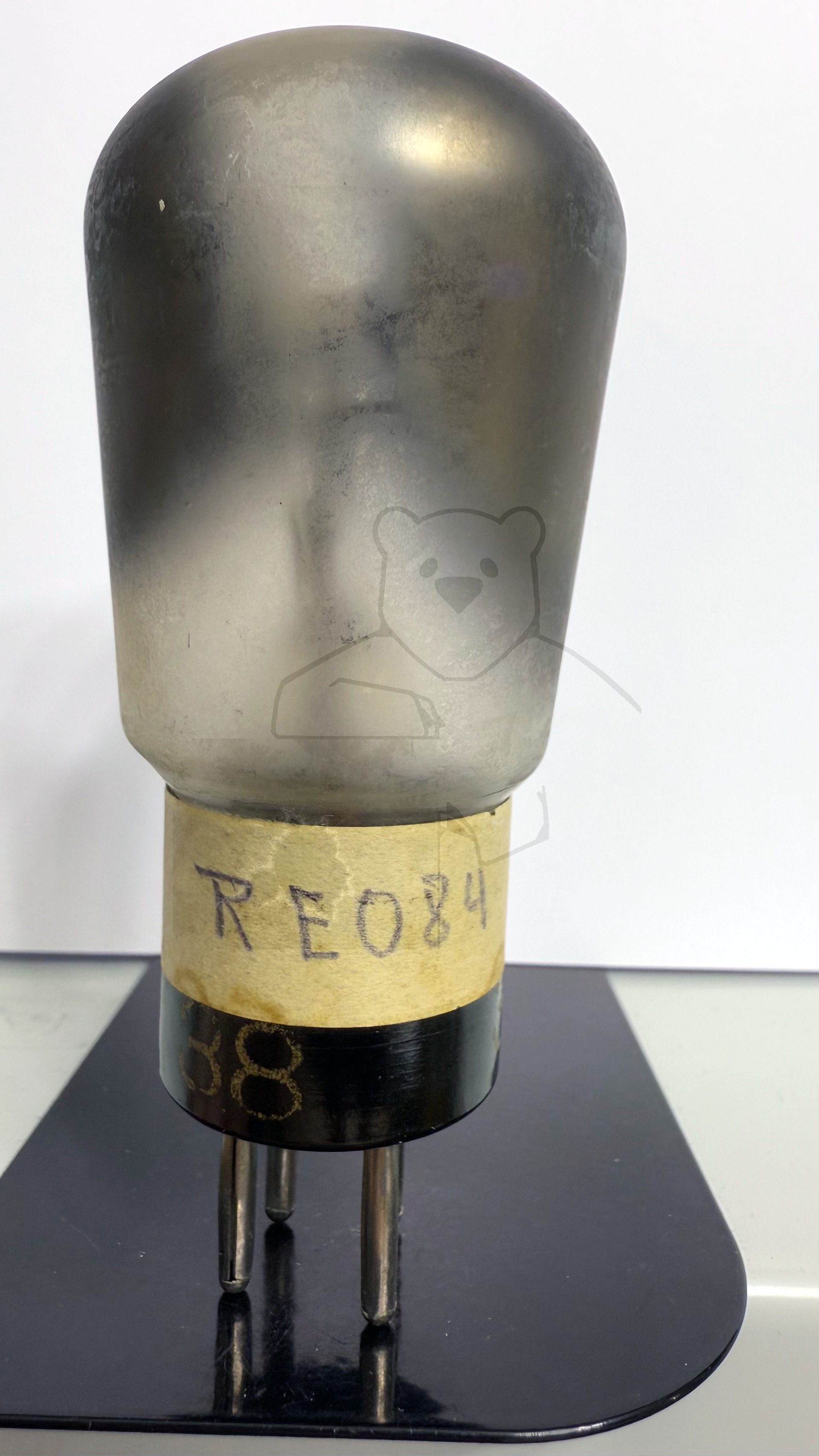

Daten und Bilder der Röhre: RE084

🔎 Beschreibung der Röhre: RE084

Name	RE084
Vergleichsname	→ A408 A415 LD410 → TM2
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,08
Art der Heizung	Direkt

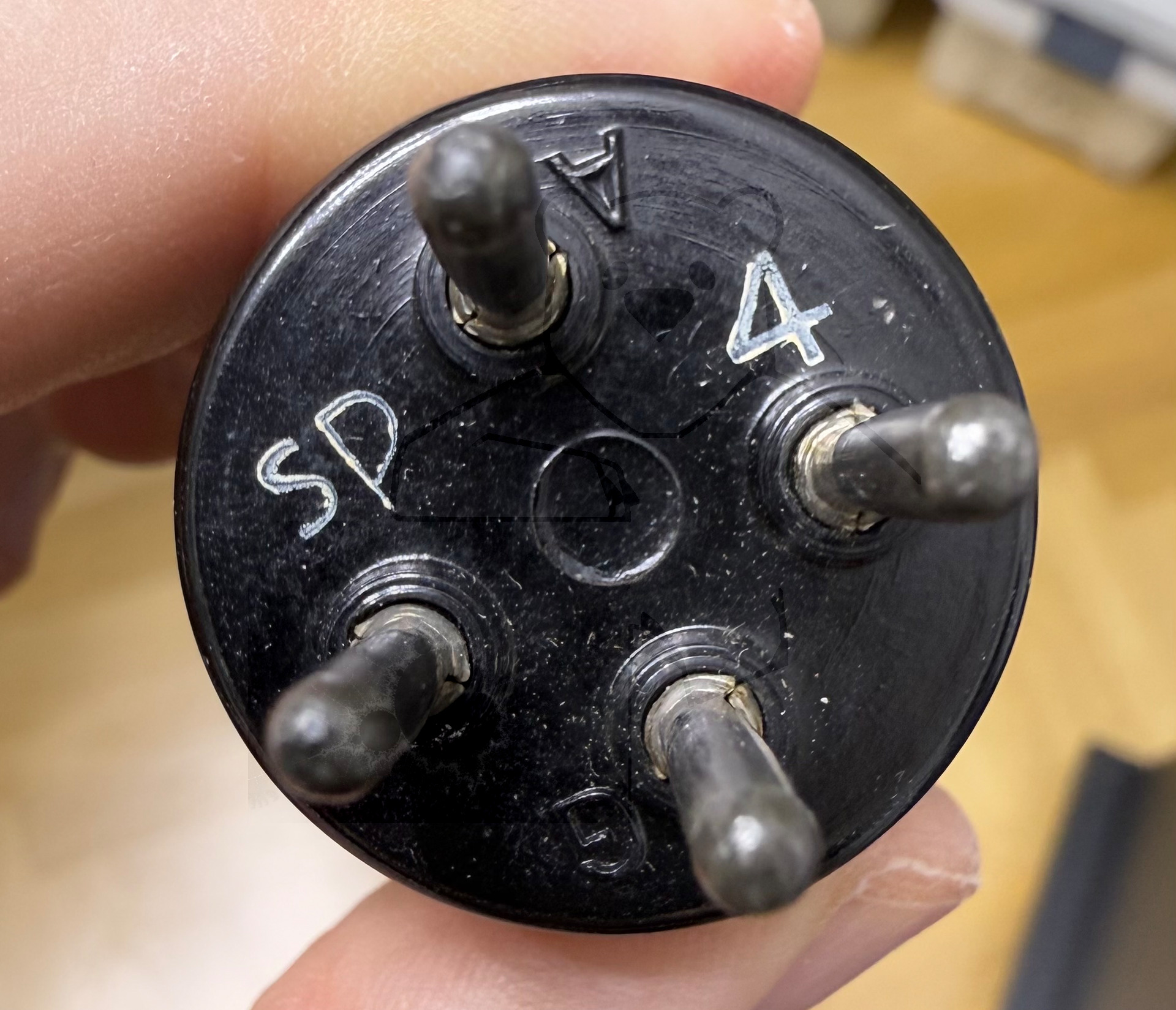

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	10.10.2025 13:27:35

🔎 Beschreibung der Systeme für die Röhre: RE084

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Audion

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE084

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RE084

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/6a9uBu-zERc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RE084
Anwendung RE084 Version 1.pdf (2548 kB)
Anwendung RE084 Version 2.pdf (299 kB)
Datenblatt RE084 Telefunken [www.tubedata.info].pdf (105 kB)
Kurzdatenblatt RE084 [www.tubedata.info].pdf (113 kB)
Kurzdatenblatt RE084 Telefunken.pdf (209 kB)
Pruefkarte RE084 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)
