đ Beschreibung der Röhre: 3AL5 Inventarnummer: 08370
| Name | â 3AL5 |
| Vergleichsname | XAA91 |
| Hersteller | â General Electric |
| Heizspannung (Volt) | 3,15 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S136b |
đ Beschreibung der Systeme fĂŒr die Röhre: 3AL5
| System 1 | System 2 | |
| Kathode | 1 | 5 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | 6 | 6 |
| Funktion | â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 3AL5
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 3AL5
Datenblatt 3AL5 Tung-Sol [www.tubedata.info].pdf (111 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 3AL5
Röhre 3AL5 #8370 Bild 1

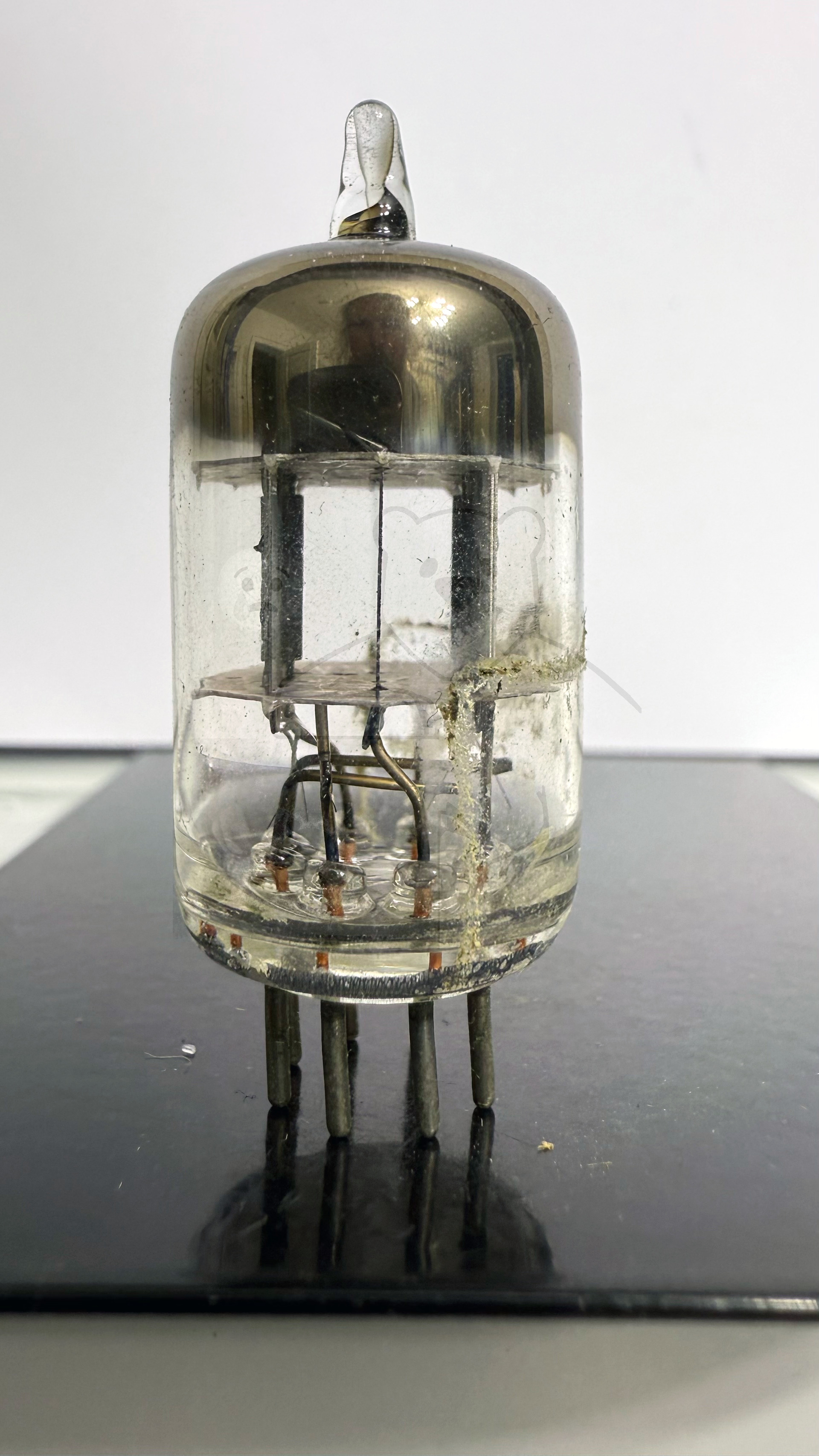

Röhre 3AL5 #8370 Bild 2
Röhre 3AL5 #8370 Bild 3
Röhre 3AL5 #8370 Bild 3

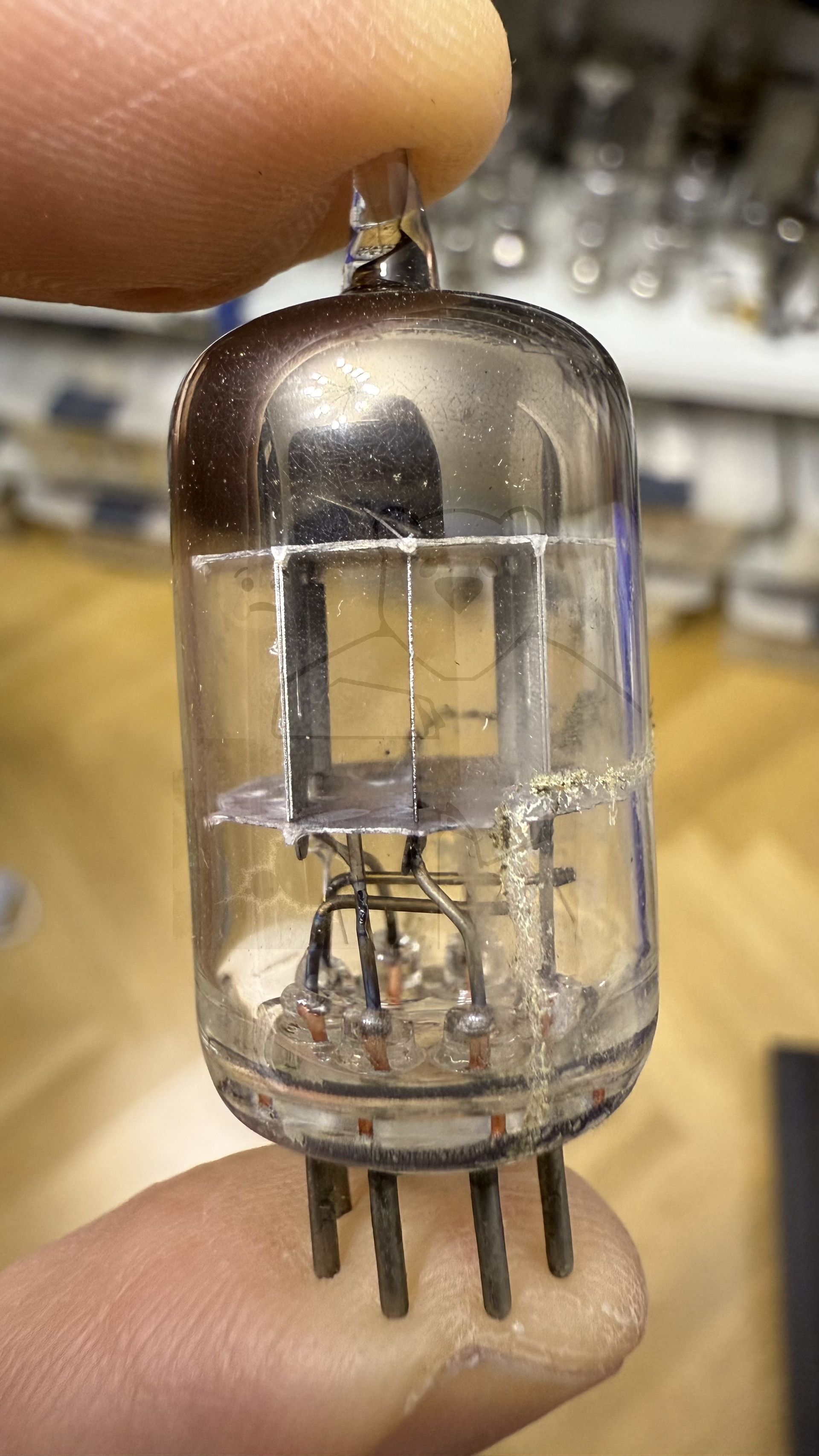

Röhre 3AL5 #8370 Bild 4
