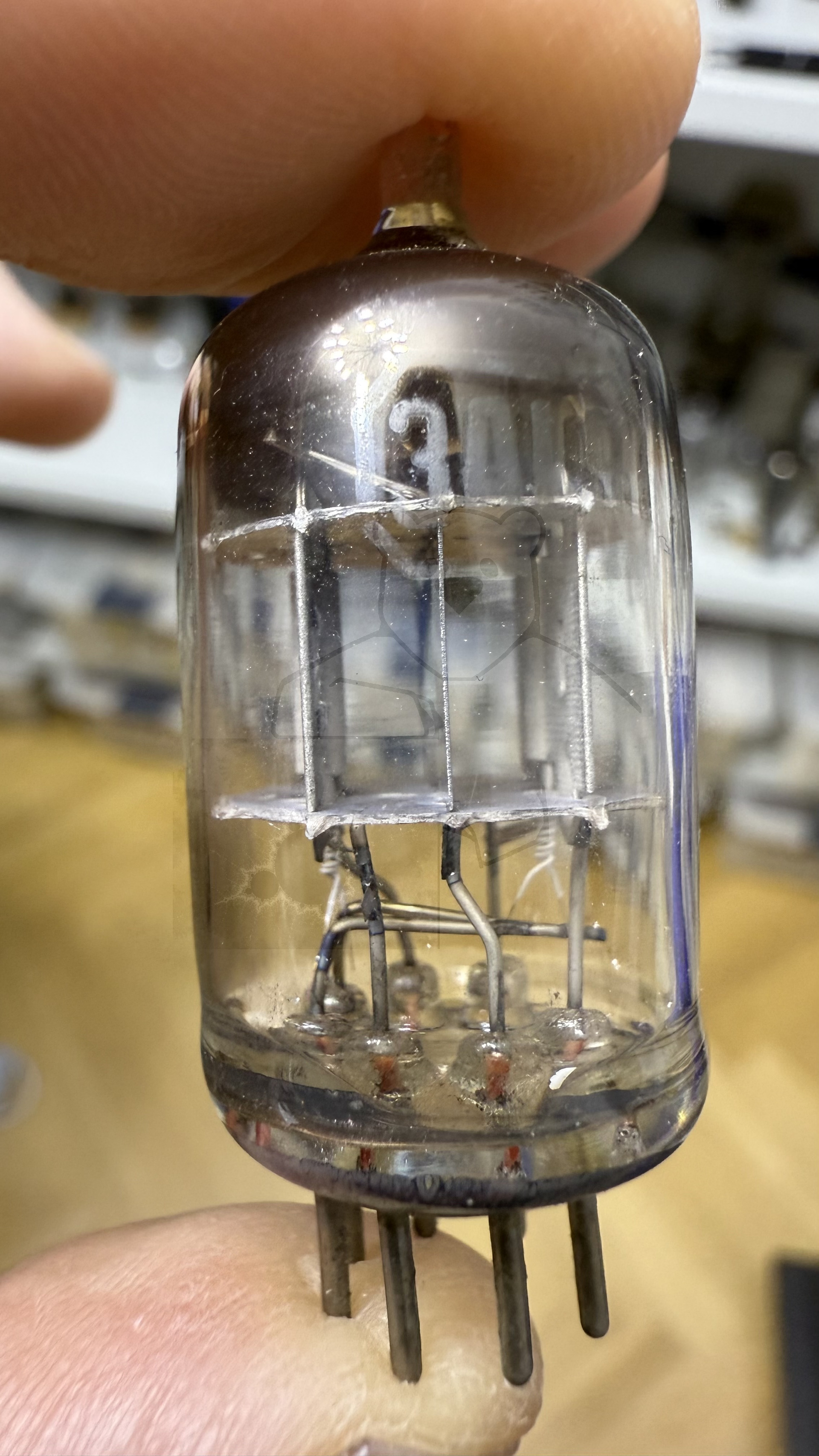

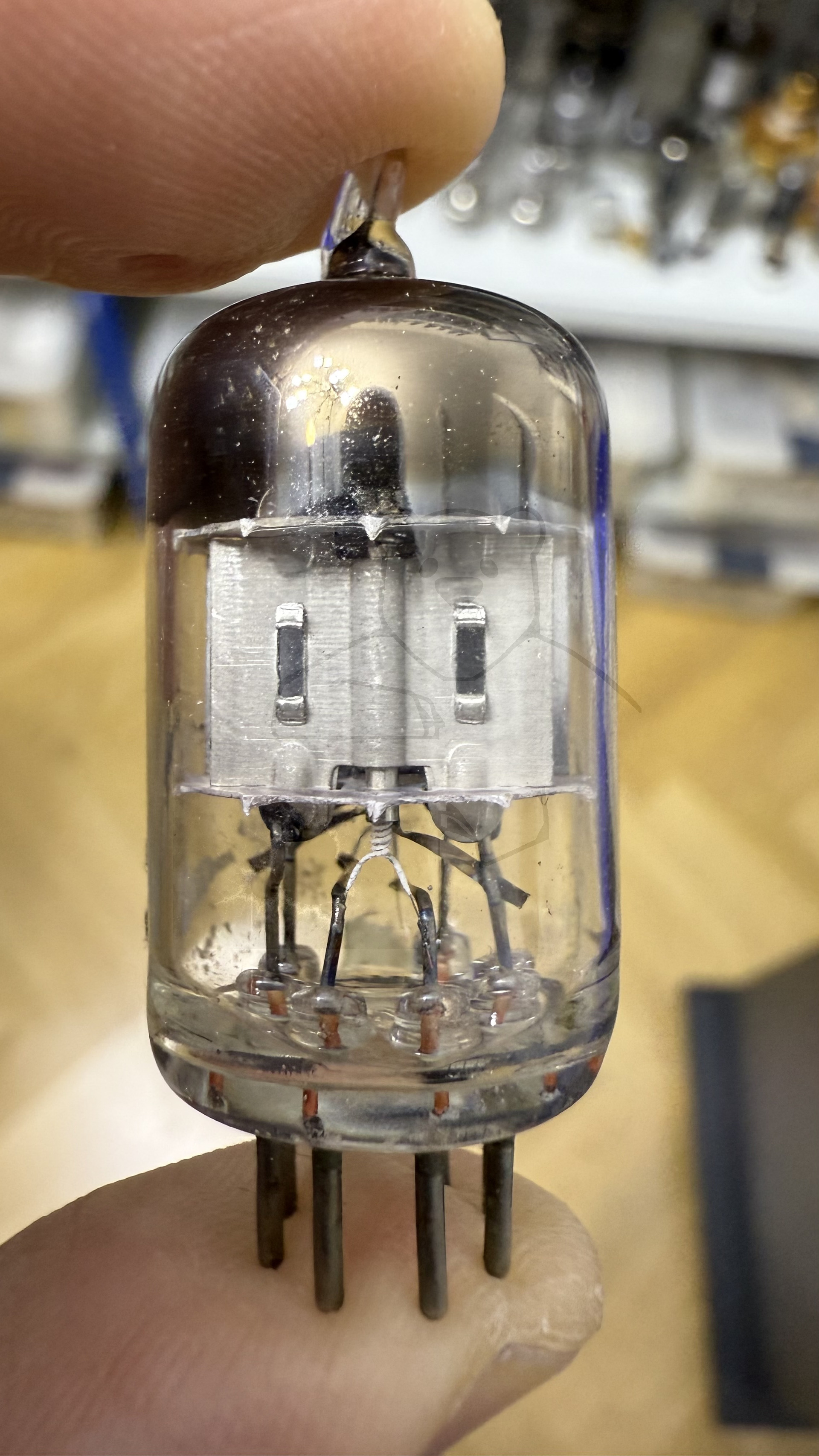

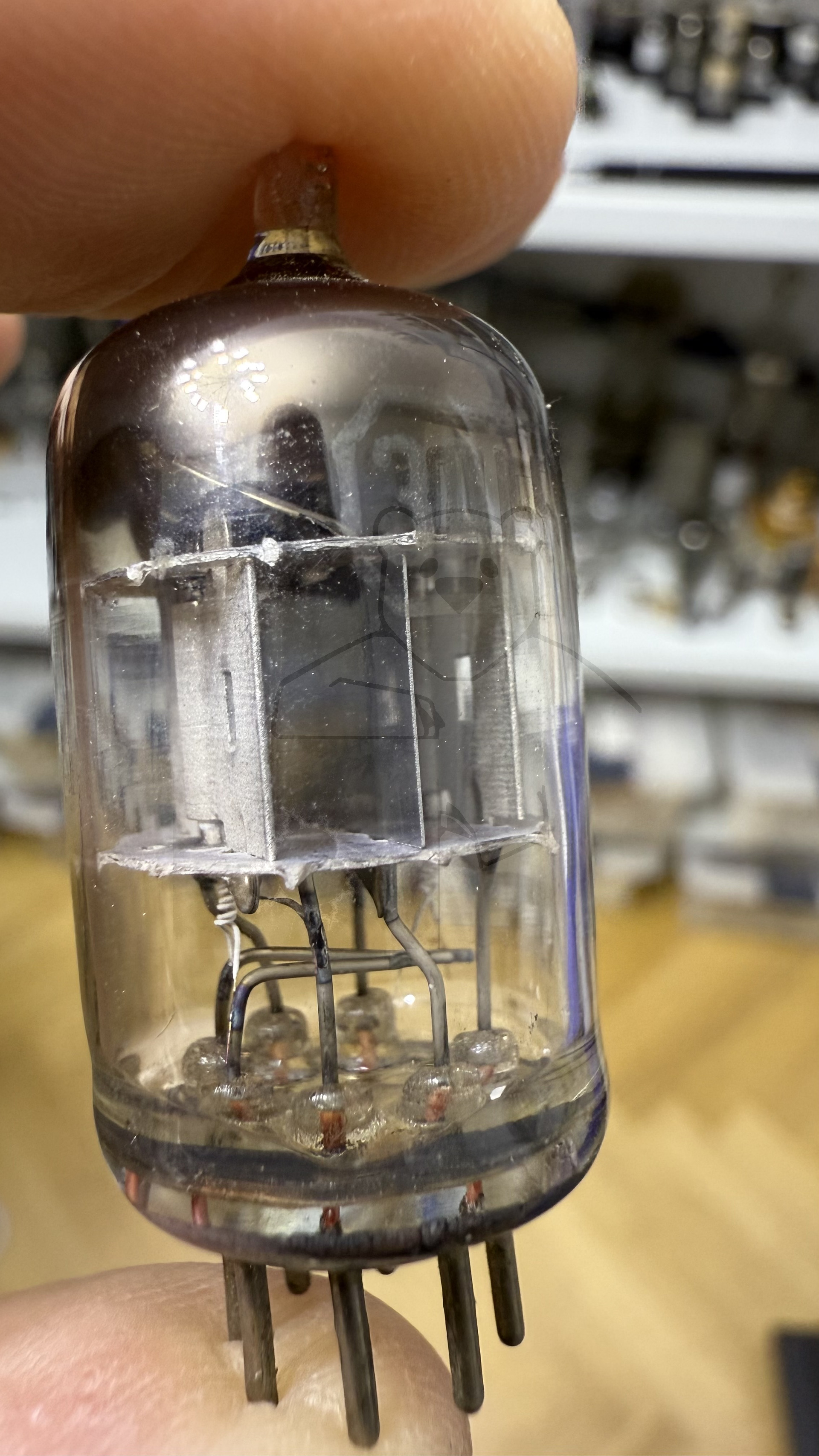

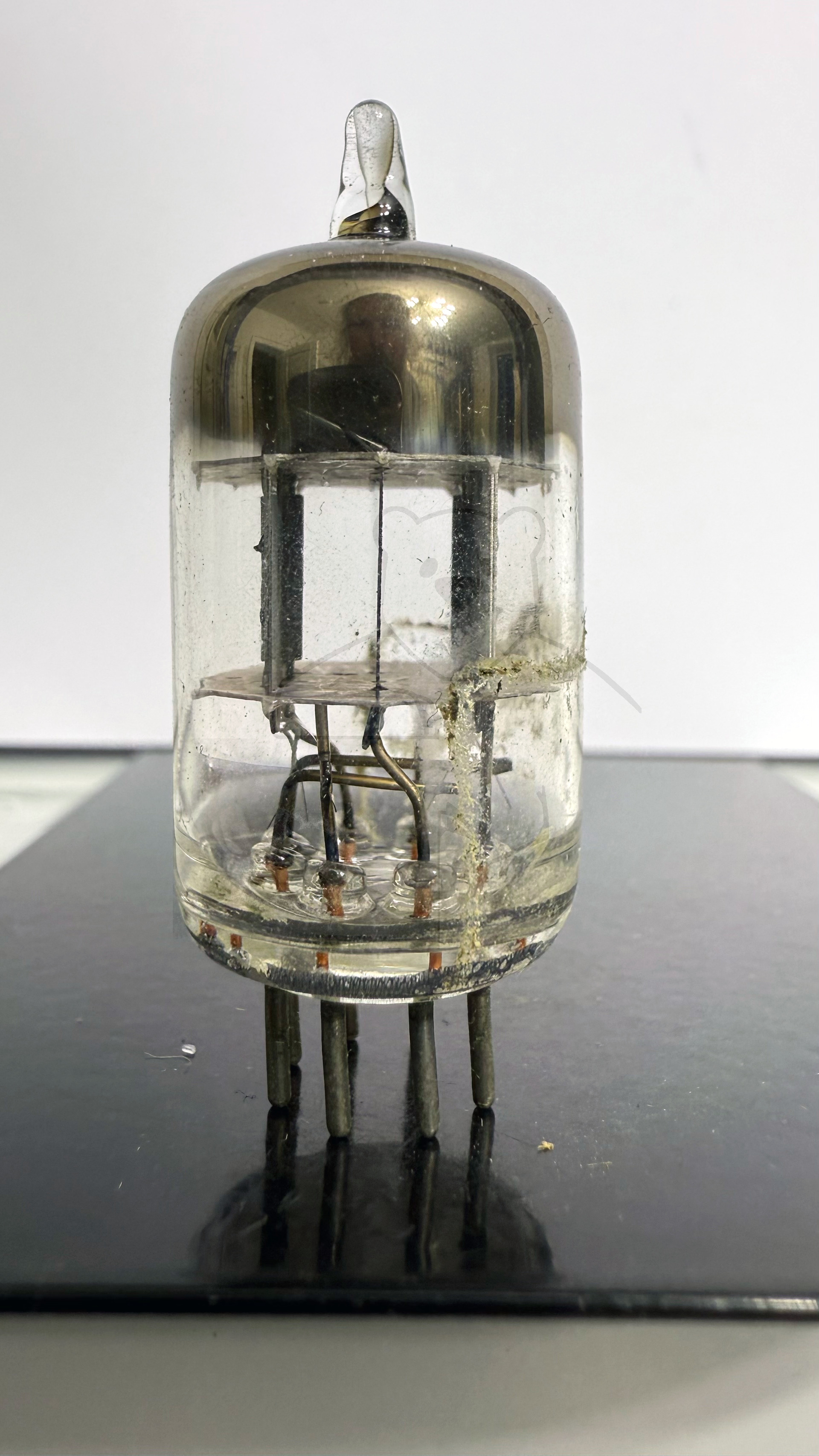

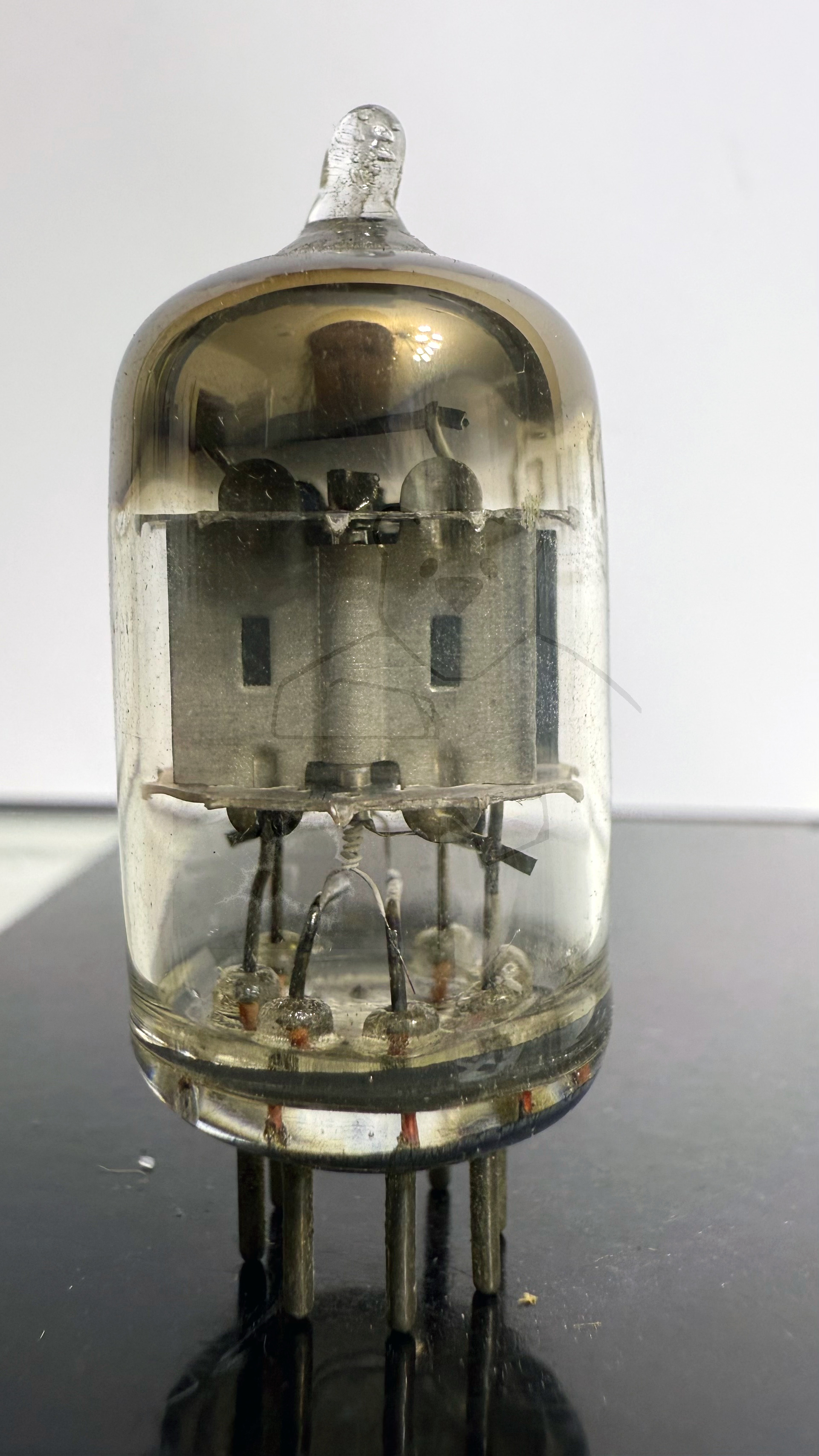

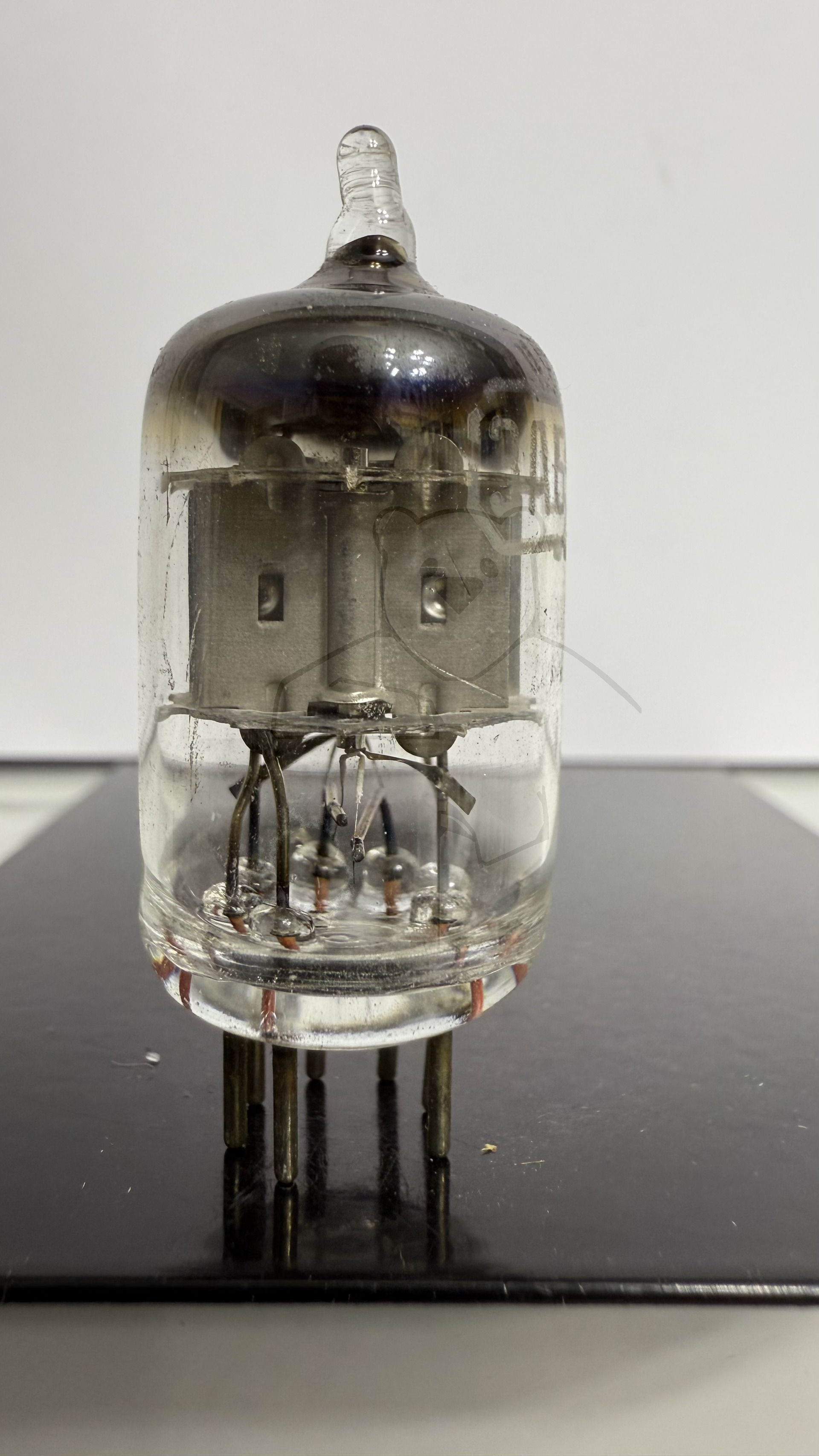

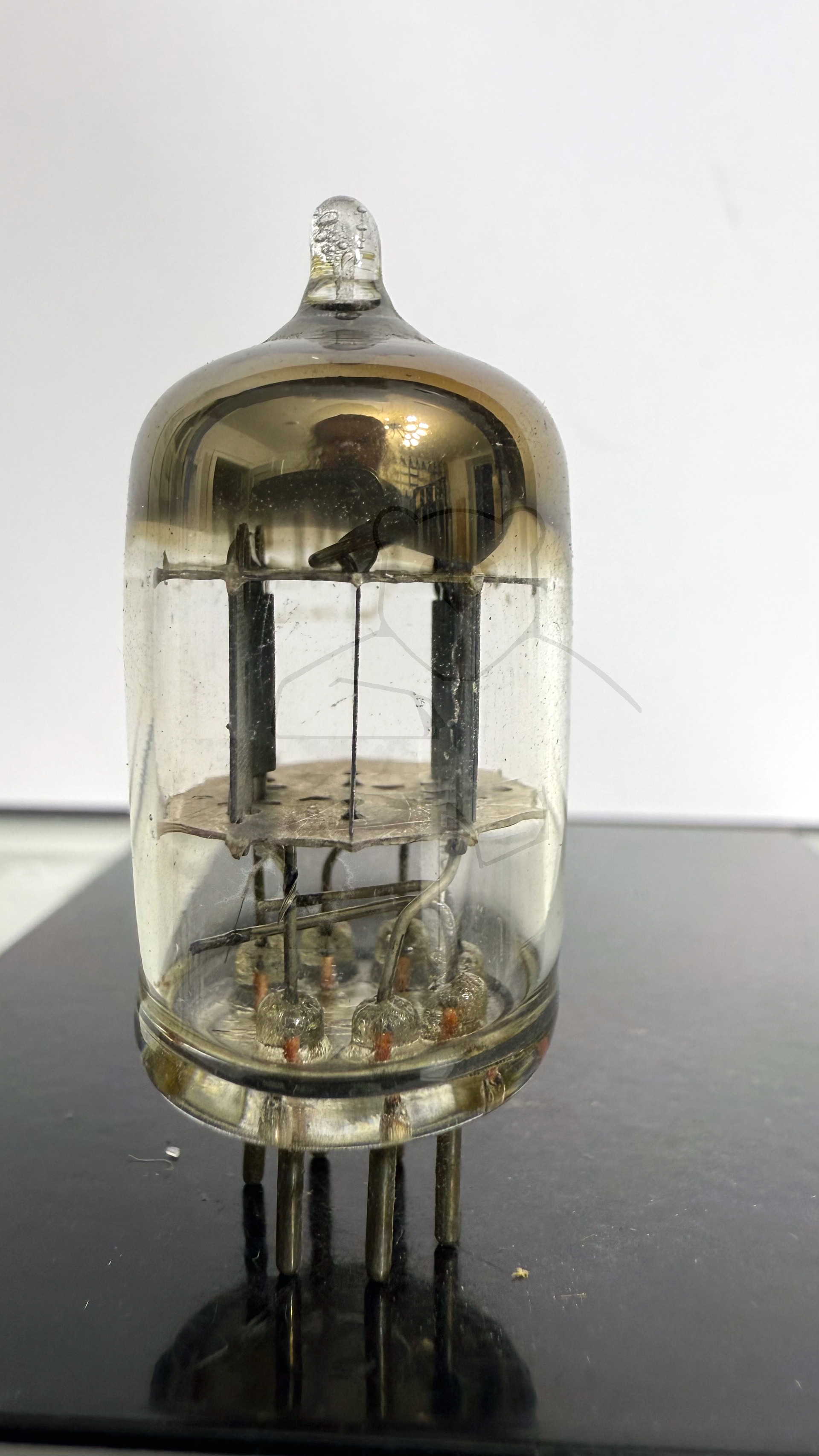

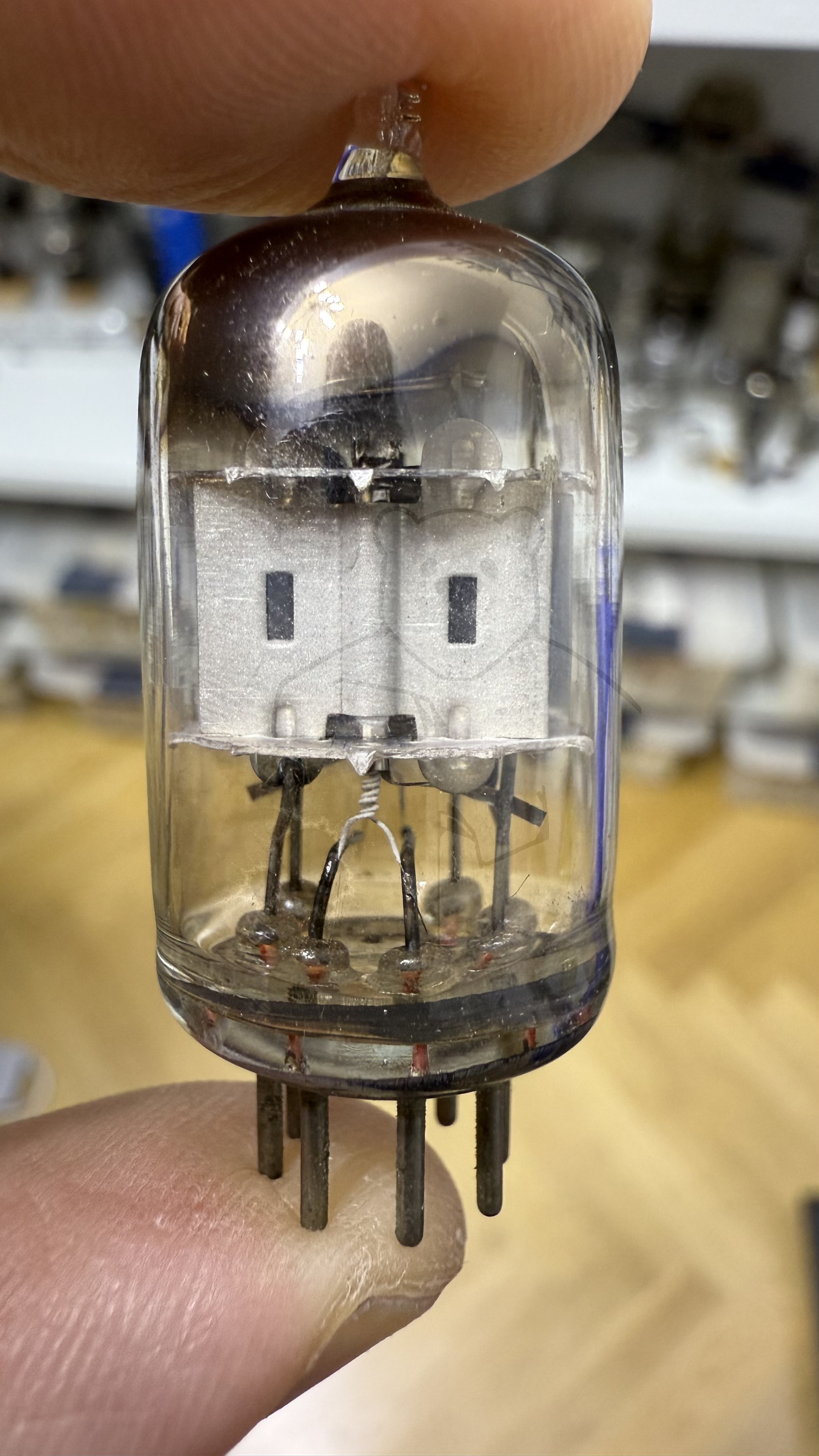

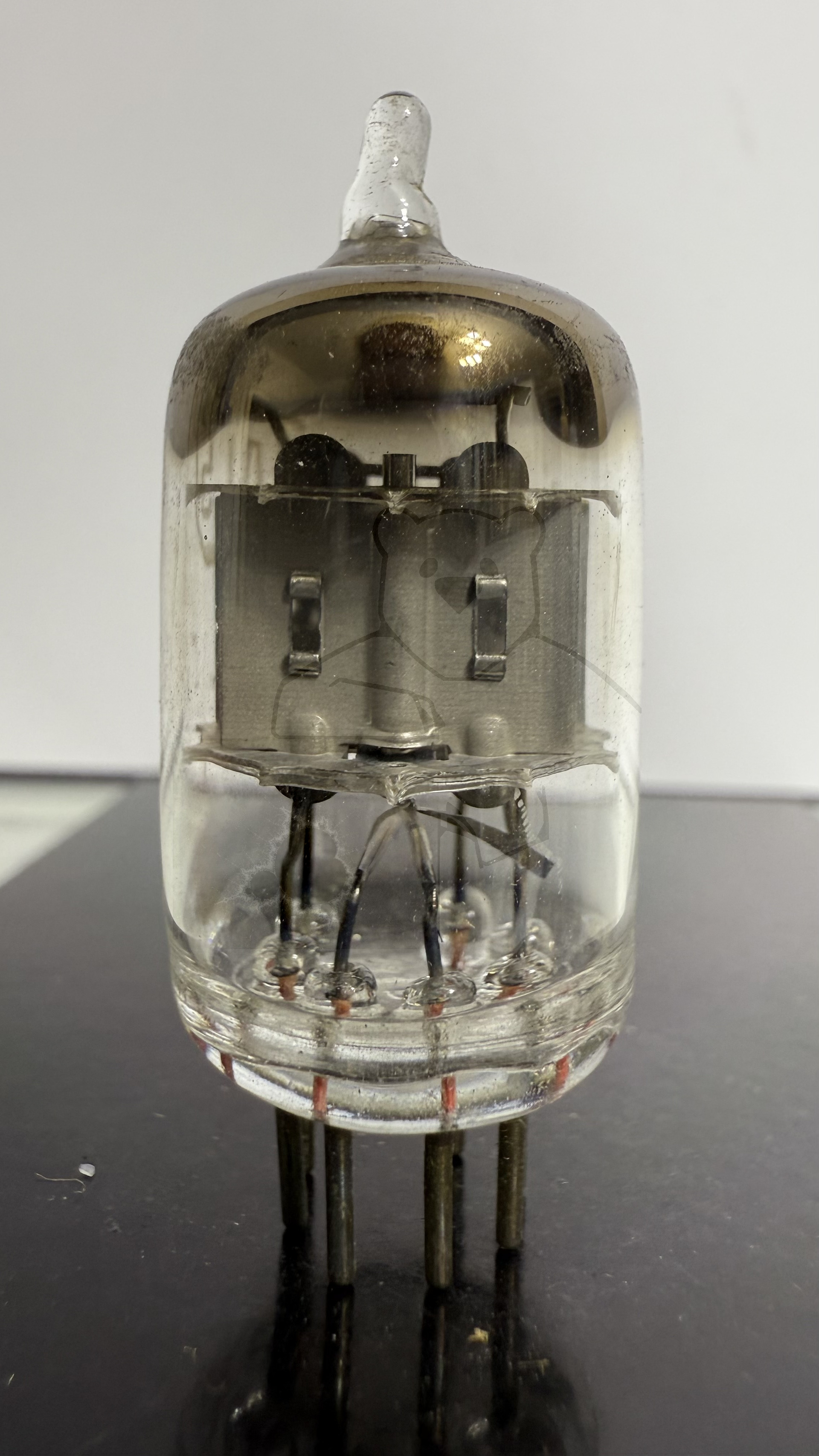

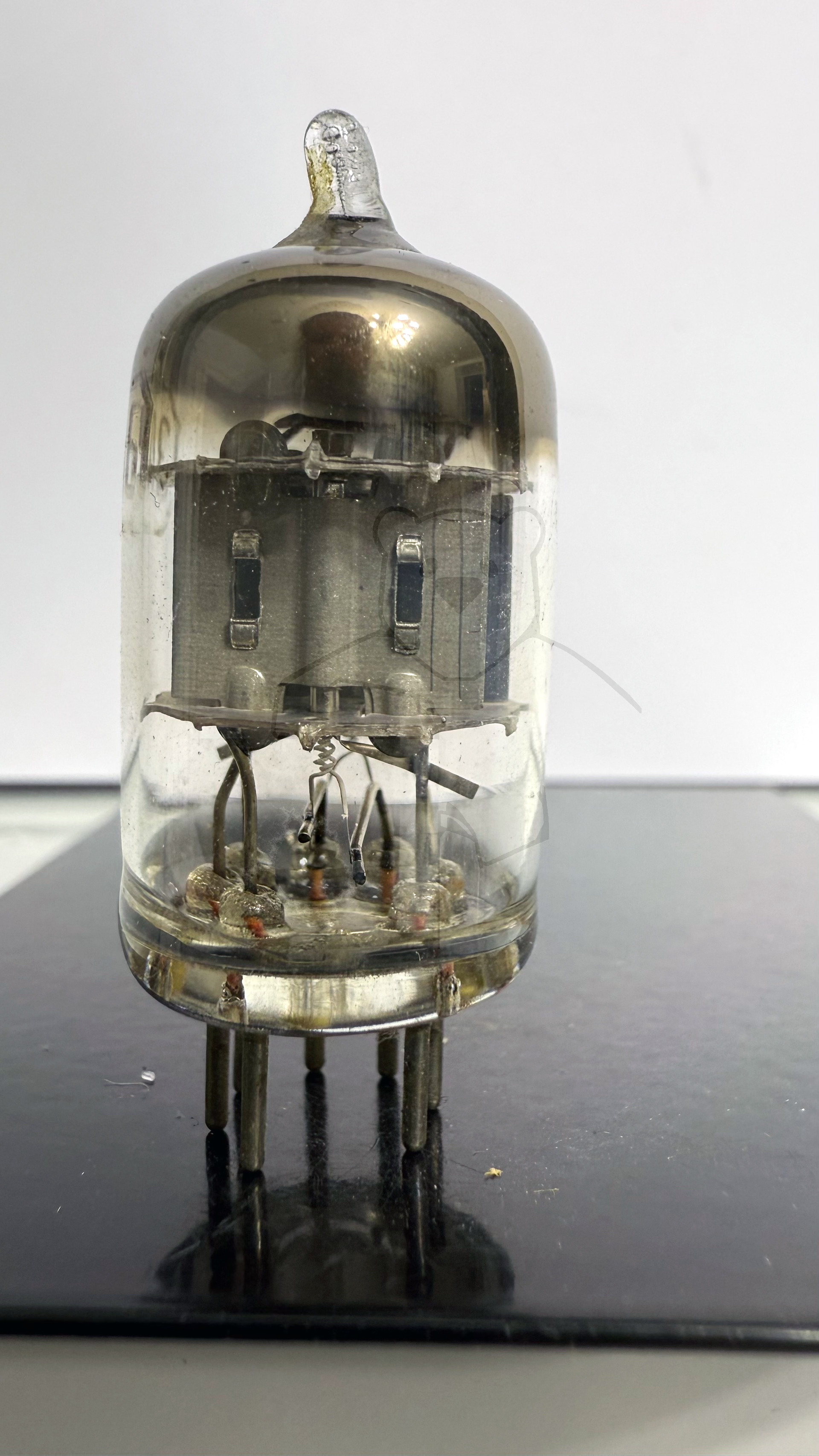

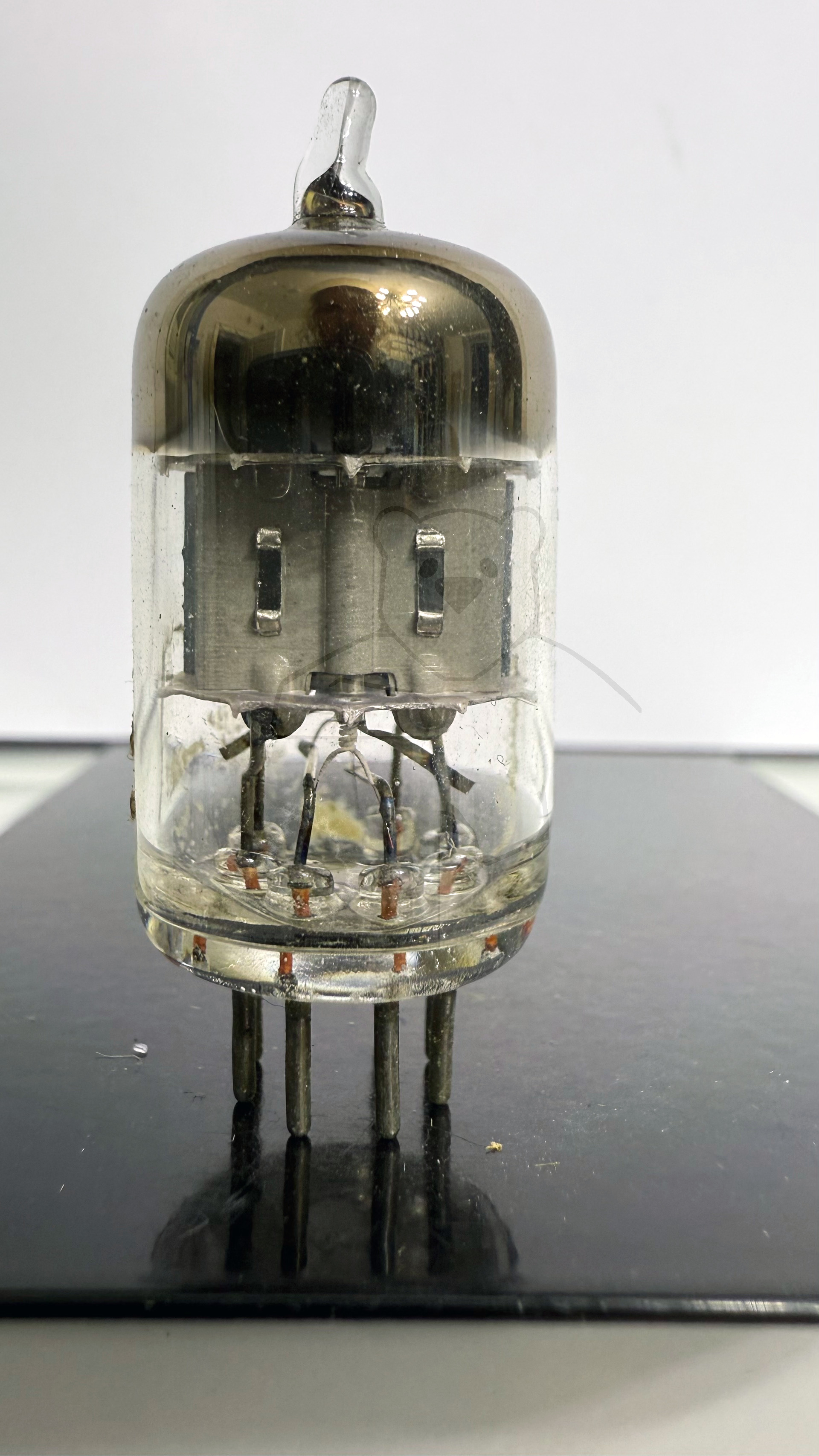

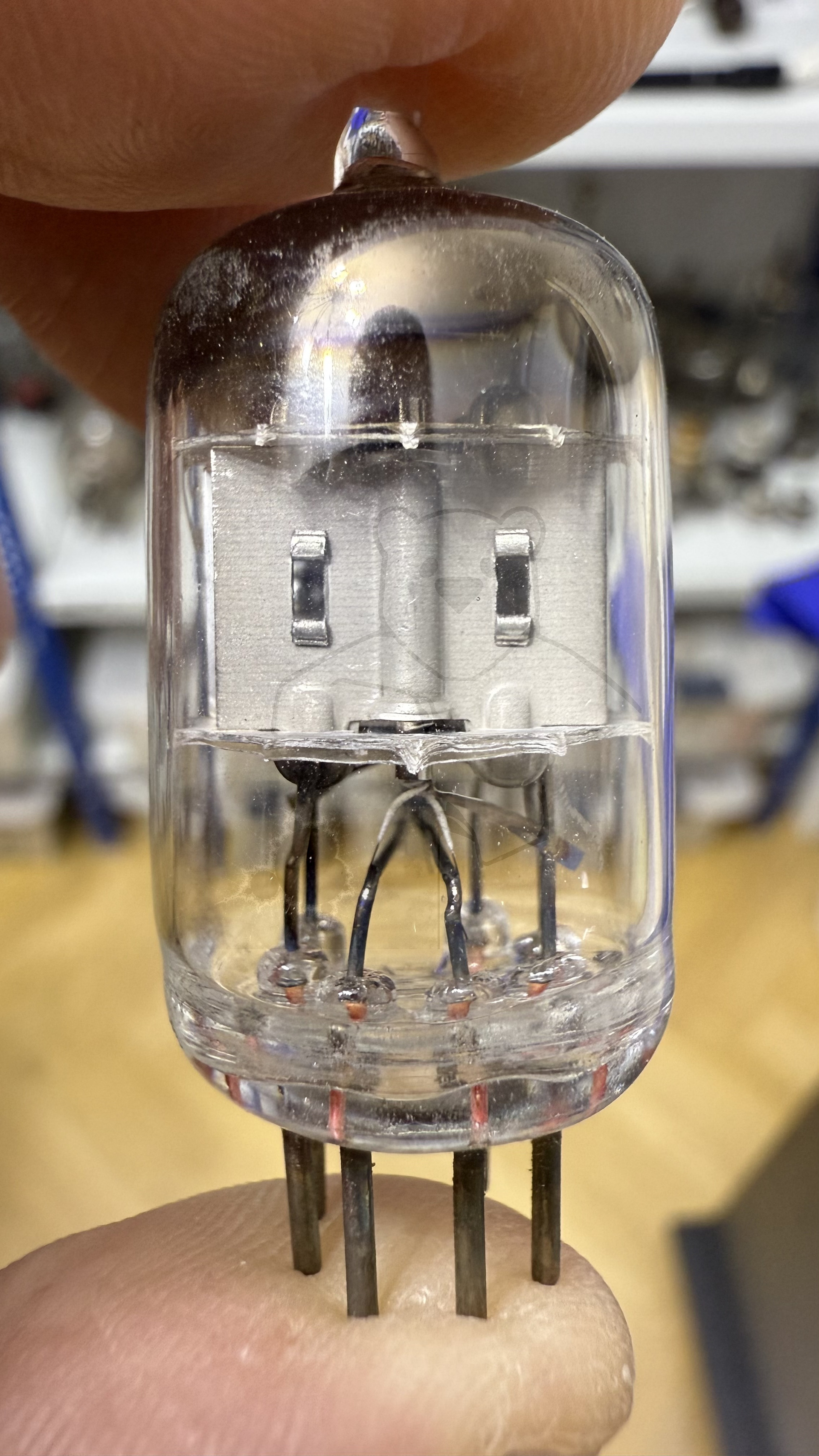

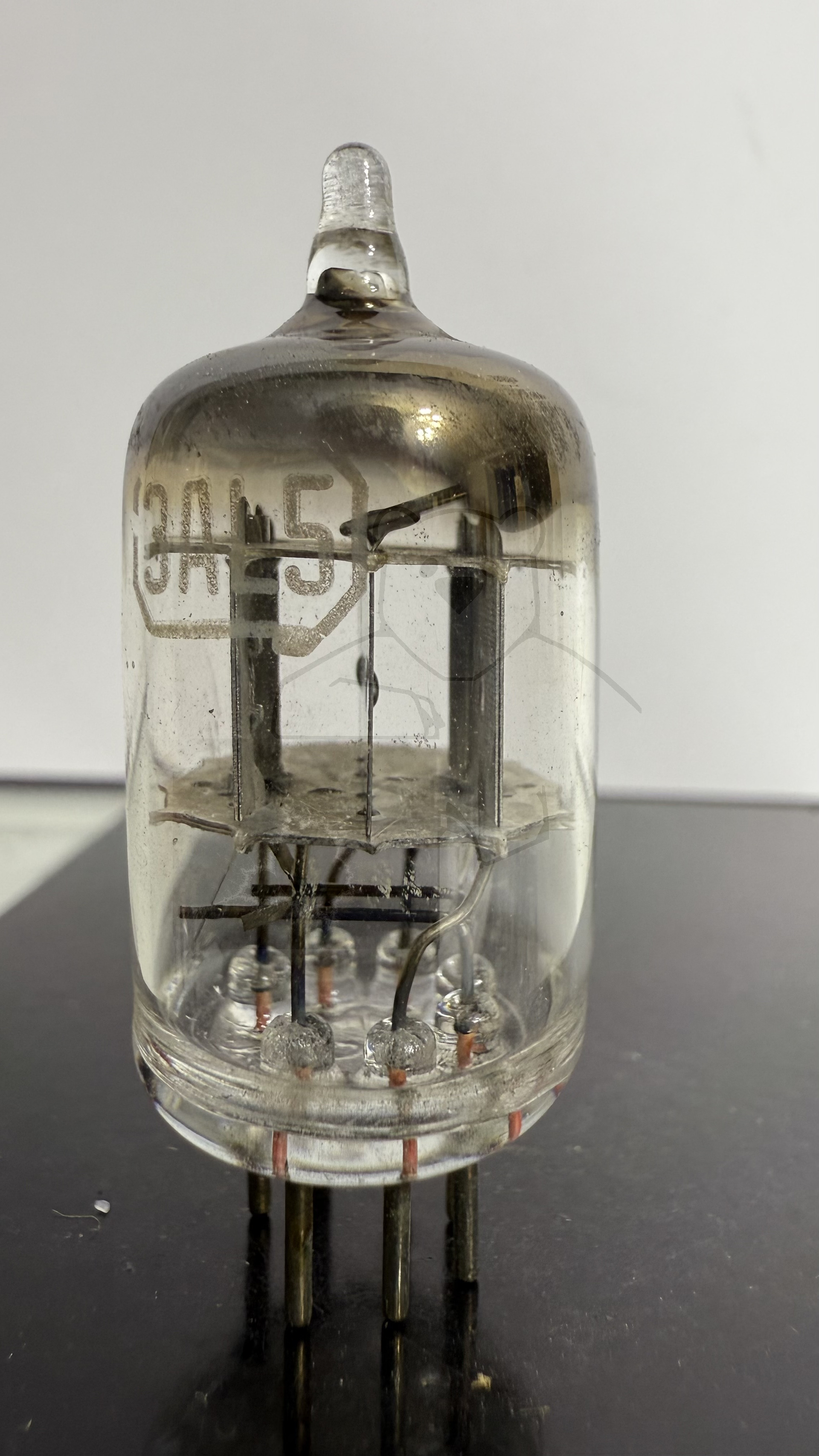

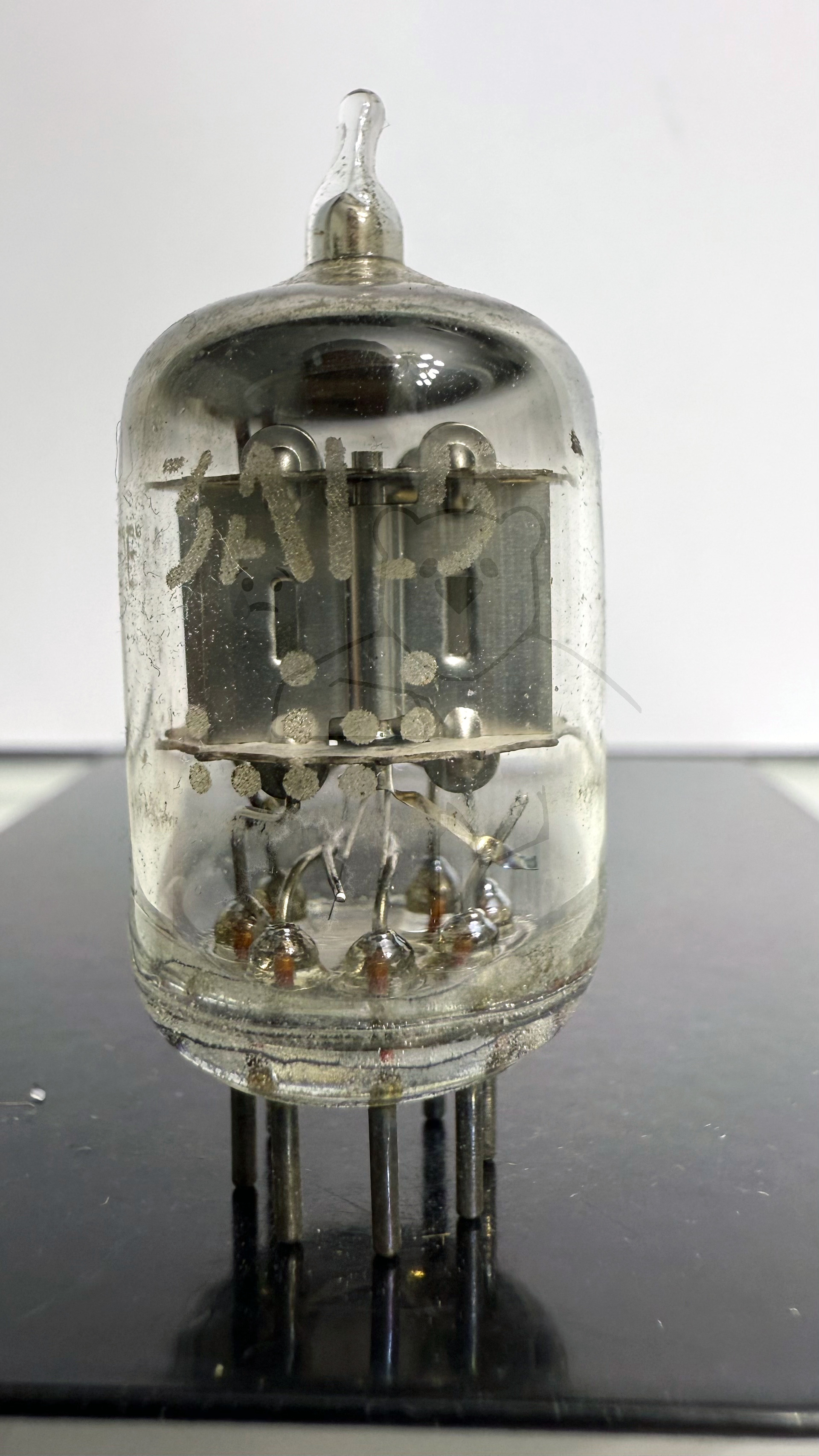

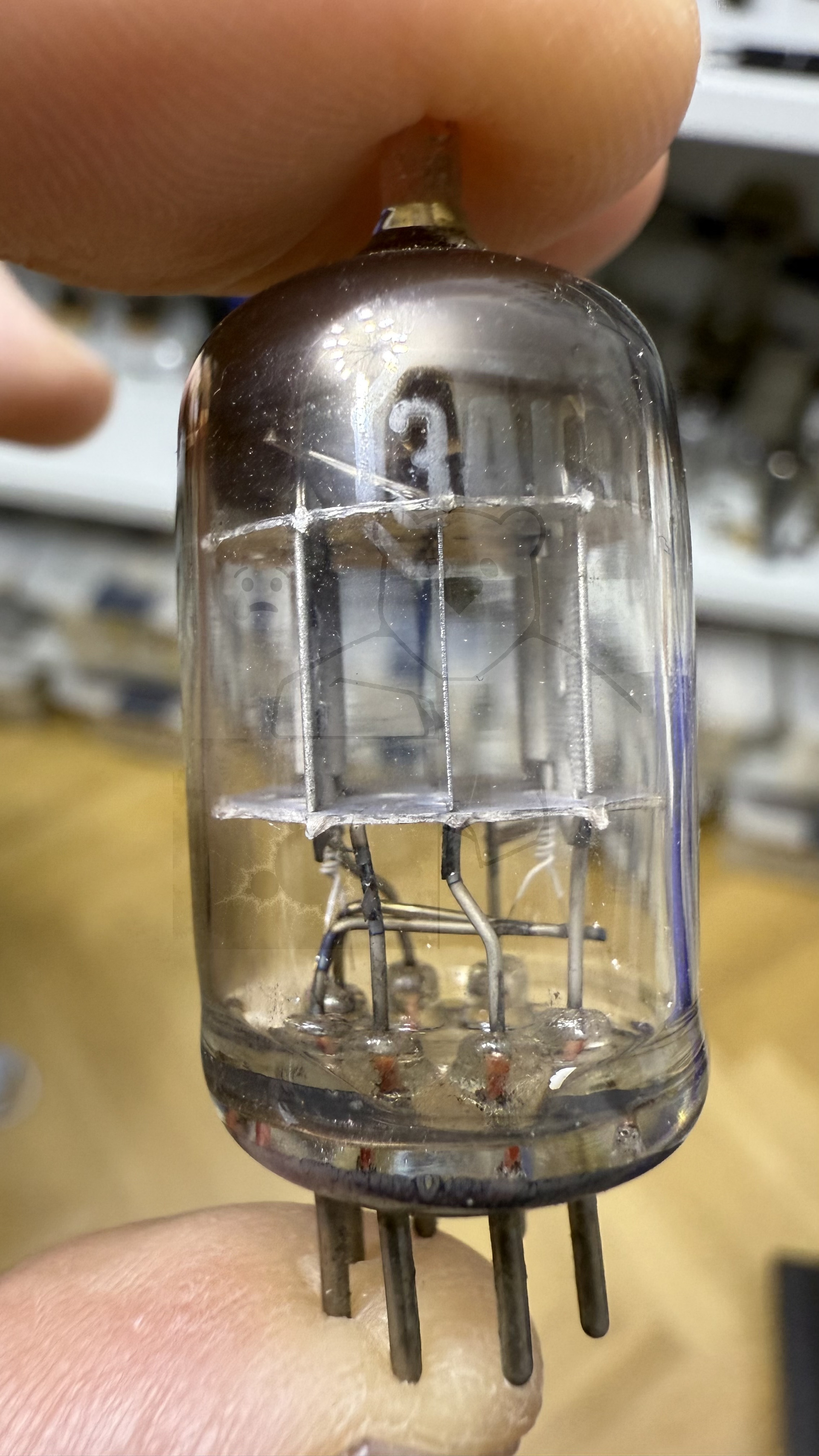

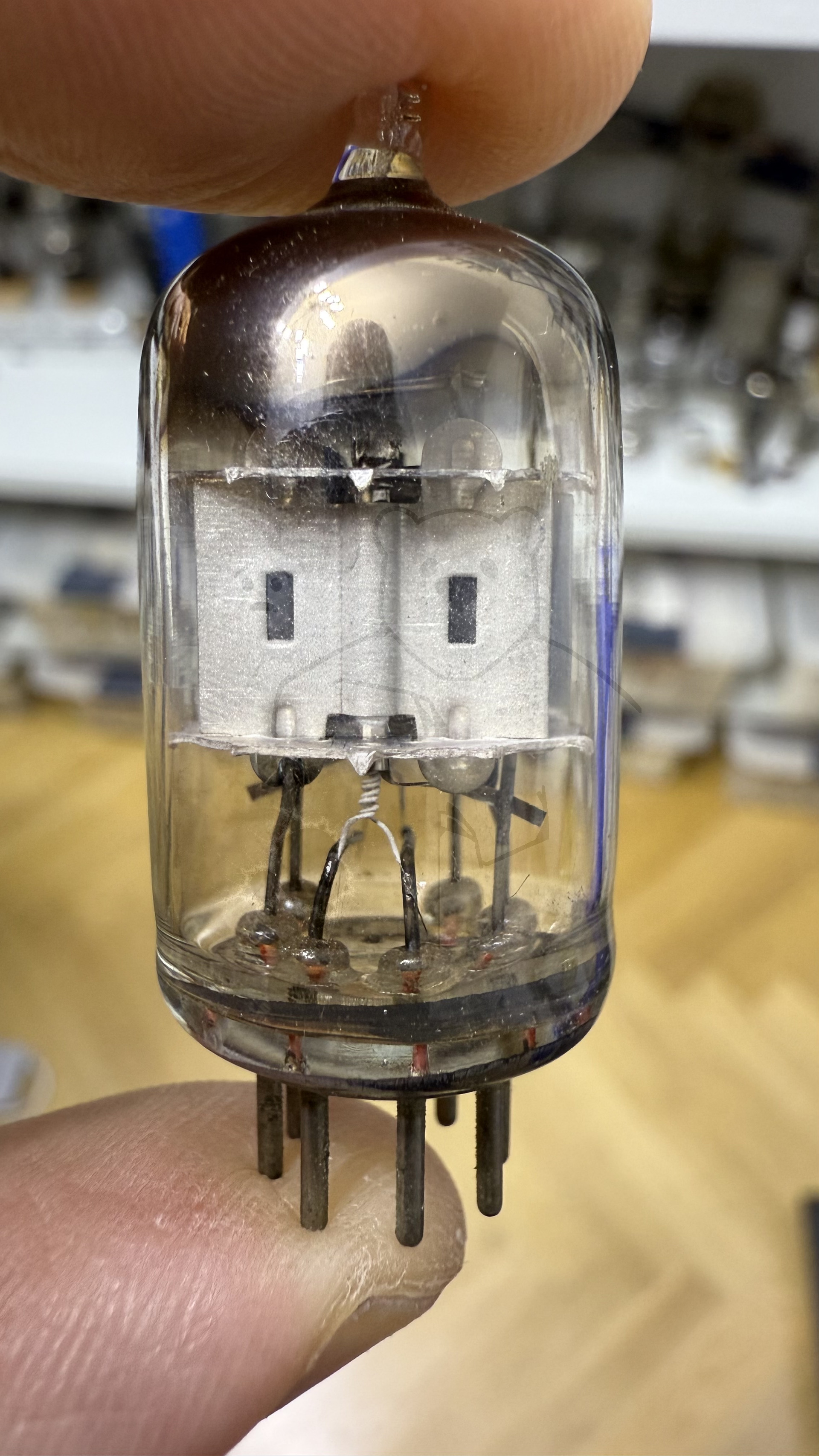

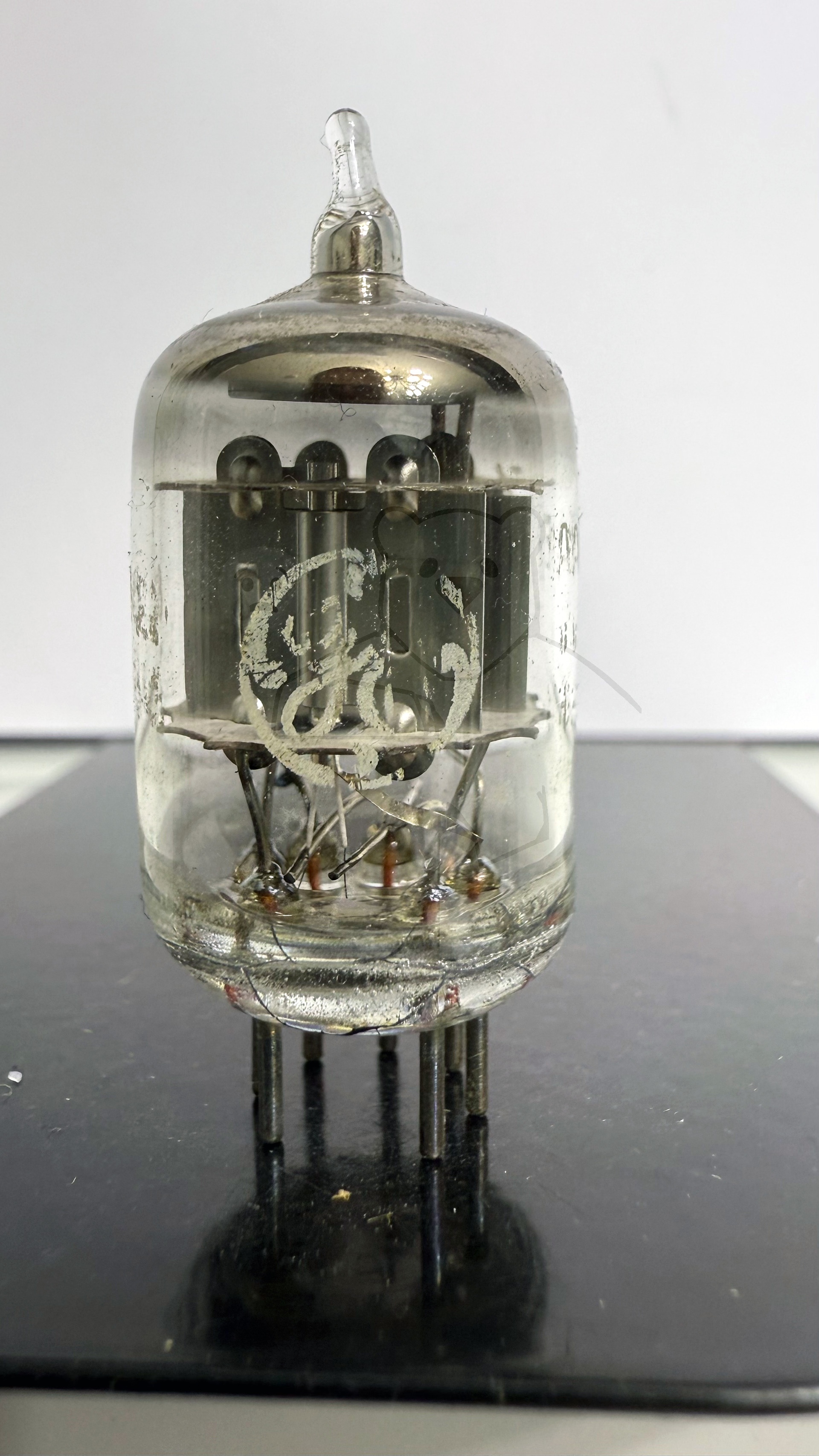

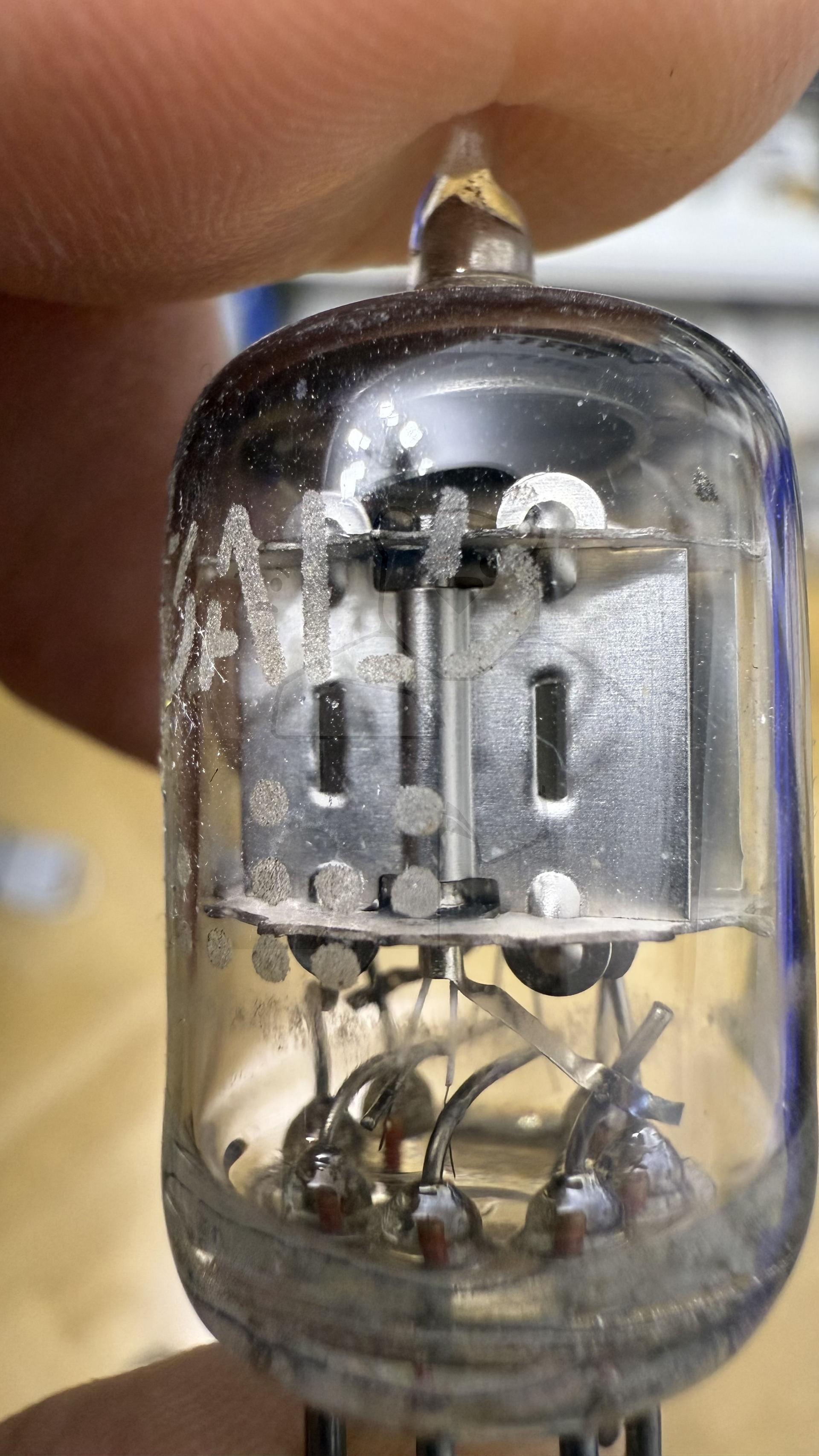

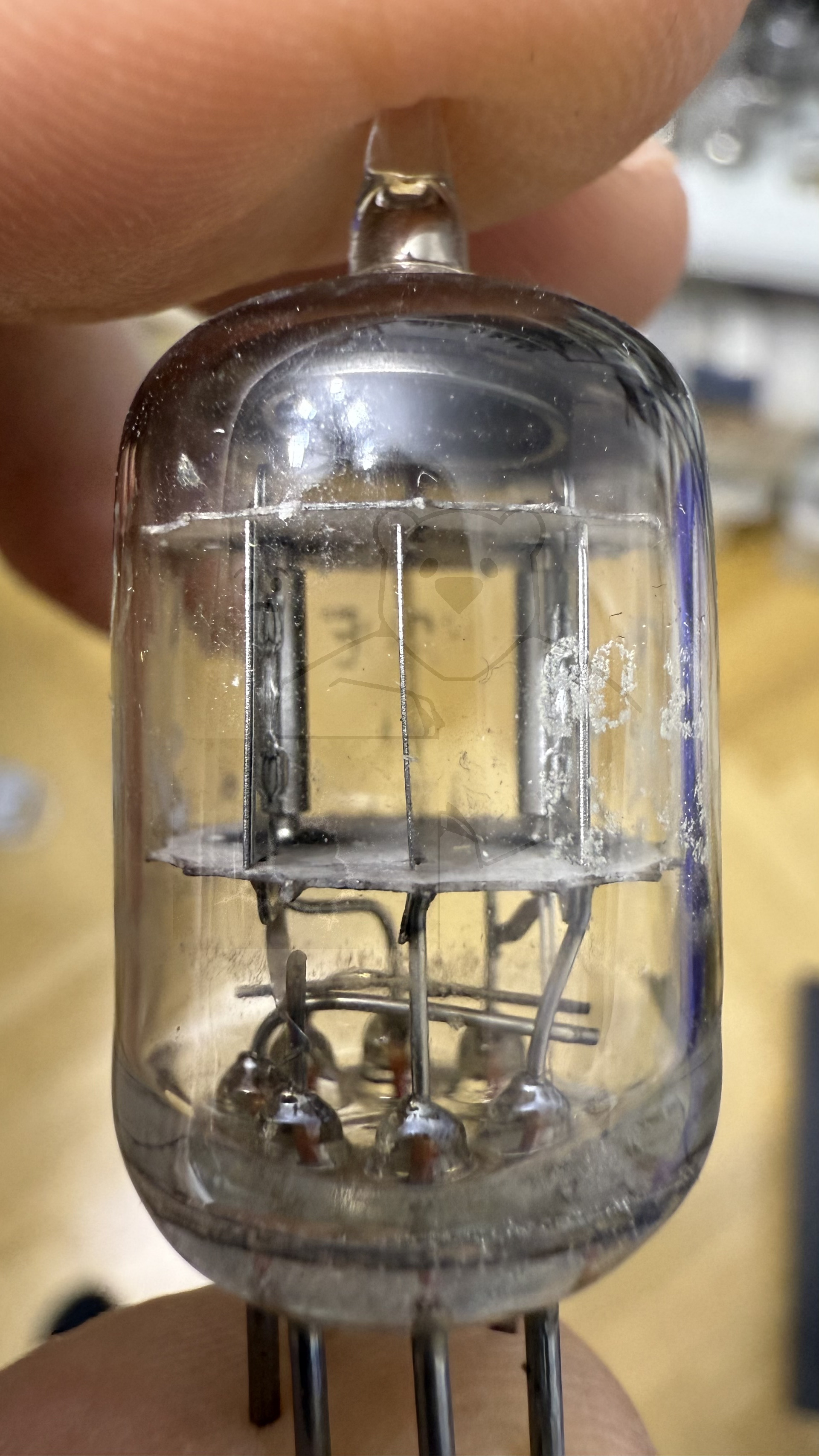

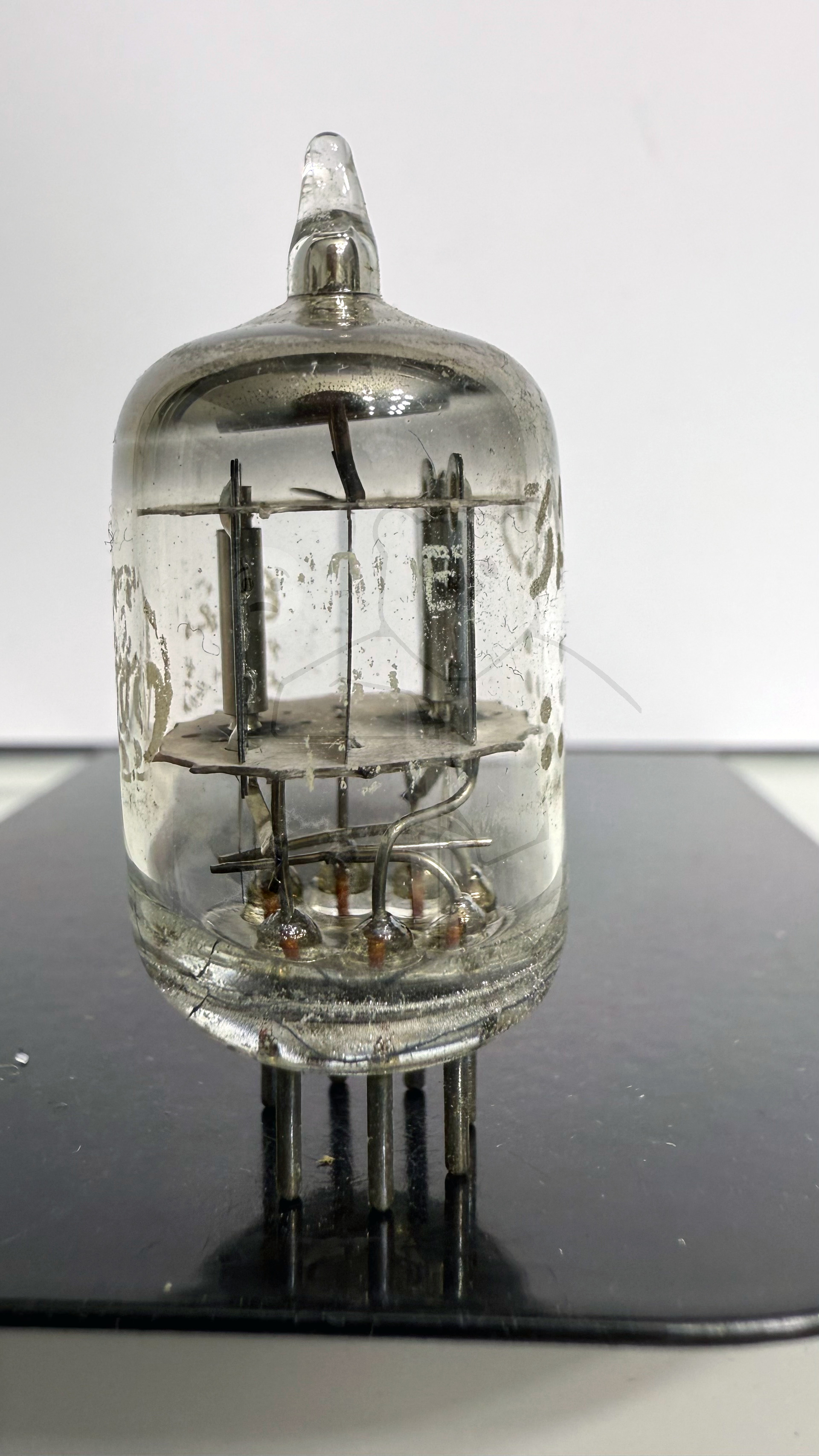

Daten und Bilder der Röhre: 3AL5

🔎 Beschreibung der Röhre: 3AL5

Name	3AL5
Vergleichsname	XAA91
Heizspannung (Volt)	3,15
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.07.2020 11:33:01

🔎 Beschreibung der Systeme für die Röhre: 3AL5

	System 1	System 2
Kathode	1	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung	6	6
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 3AL5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 3AL5
Datenblatt 3AL5 Tung-Sol [www.tubedata.info].pdf (111 kB)
