đ Beschreibung der Röhre: STV85/10 Inventarnummer: 08151
| Name | â STV85/10 |
| Vergleichsname | â 0G3 â 5651 â 85A2 AG5209 GD85M/S StR85/10 |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | |
| Heizstrom (AmpĂšre) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 6901010? |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S106b |
đ Beschreibung der Systeme fĂŒr die Röhre: STV85/10
| System 1 | |
| Kathode | 2, 4, 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1, 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | â Glimmstabilisator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der STV85/10
Bildquelle: Sylvania Datenblatt
đ DatenblĂ€tter zur Röhre: STV85/10
Datenblatt STV85-10 Telefunken.pdf (40 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: STV85/10

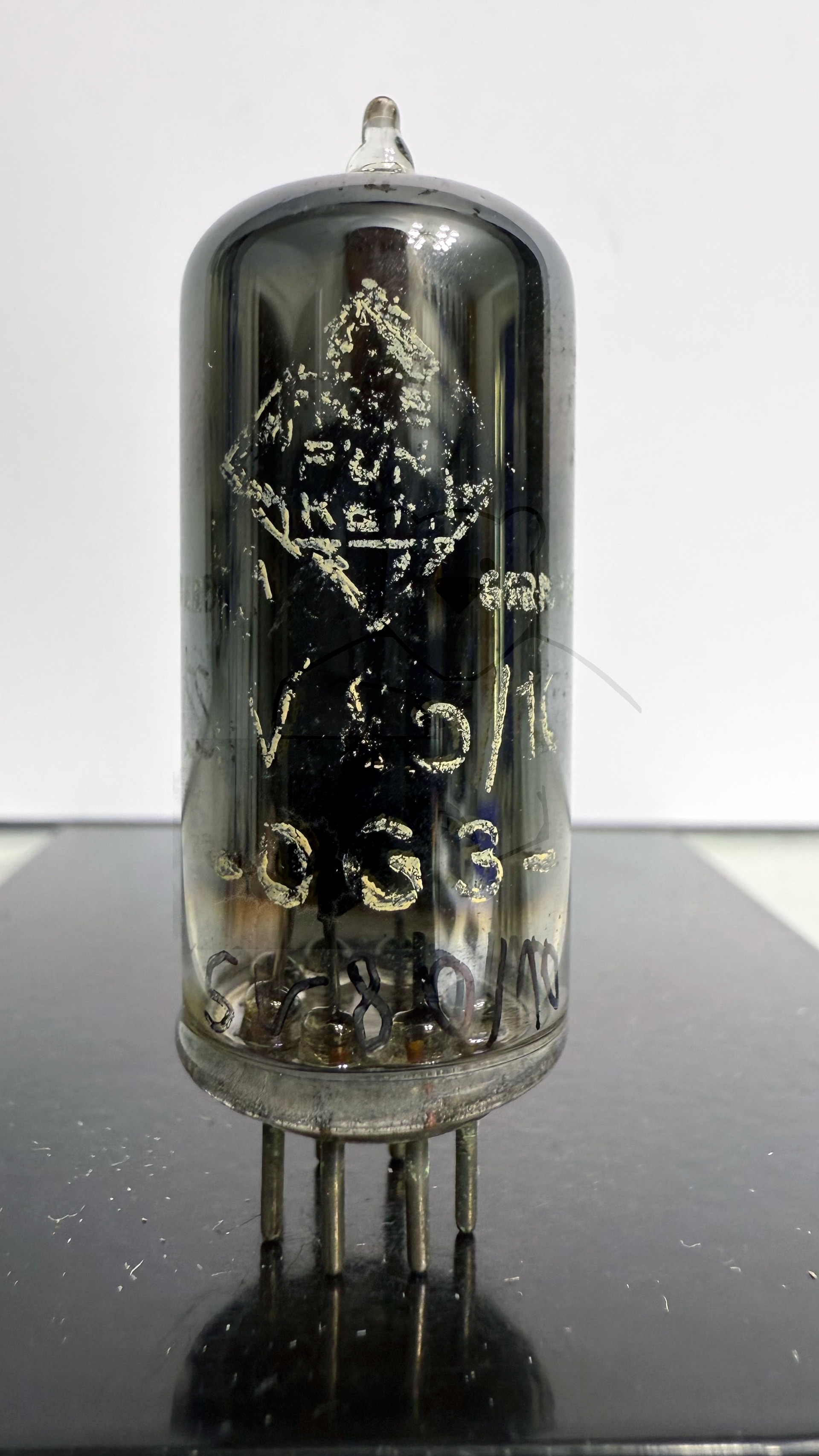

Röhre STV85-10 #8151 Bild 1

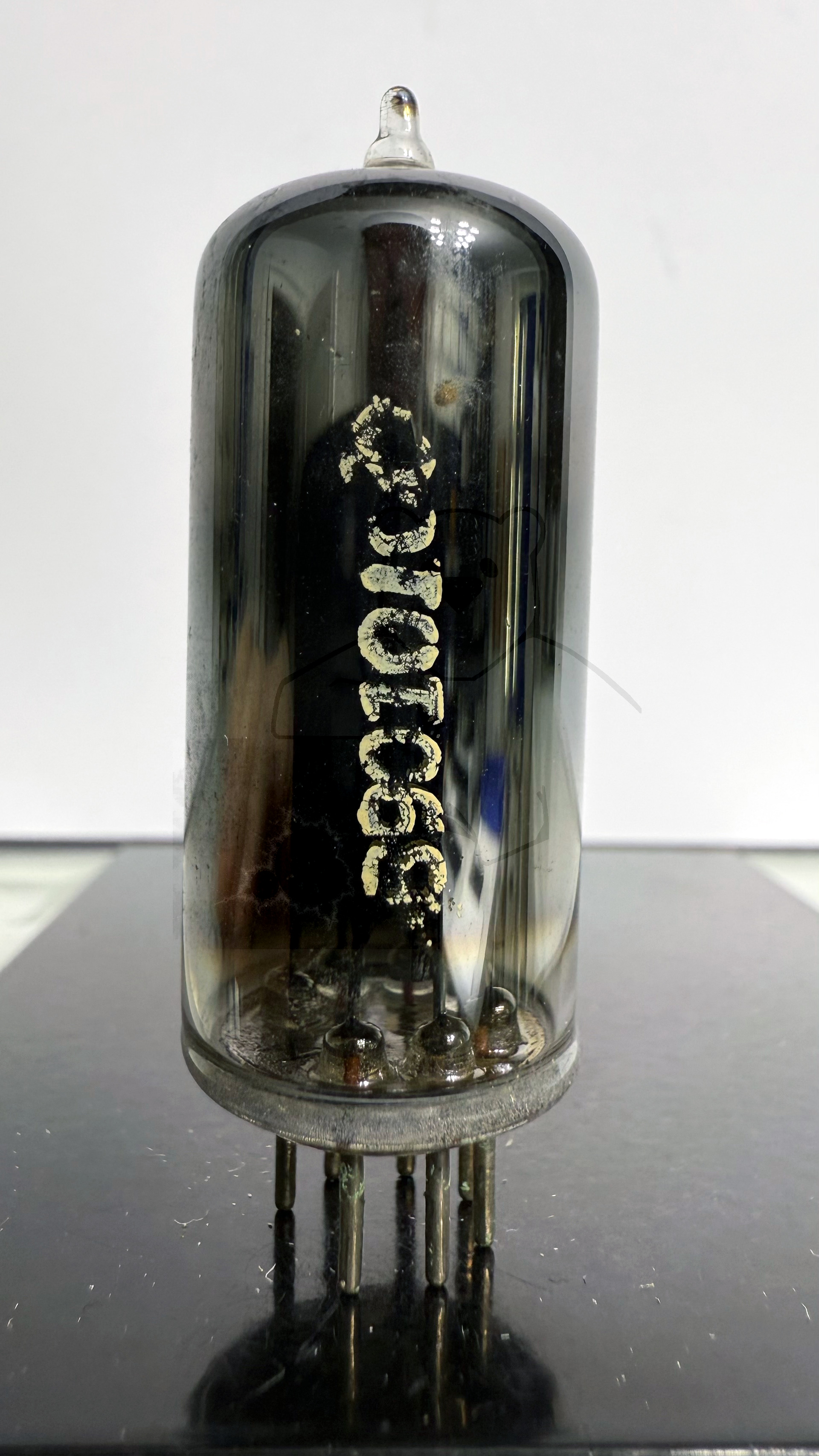

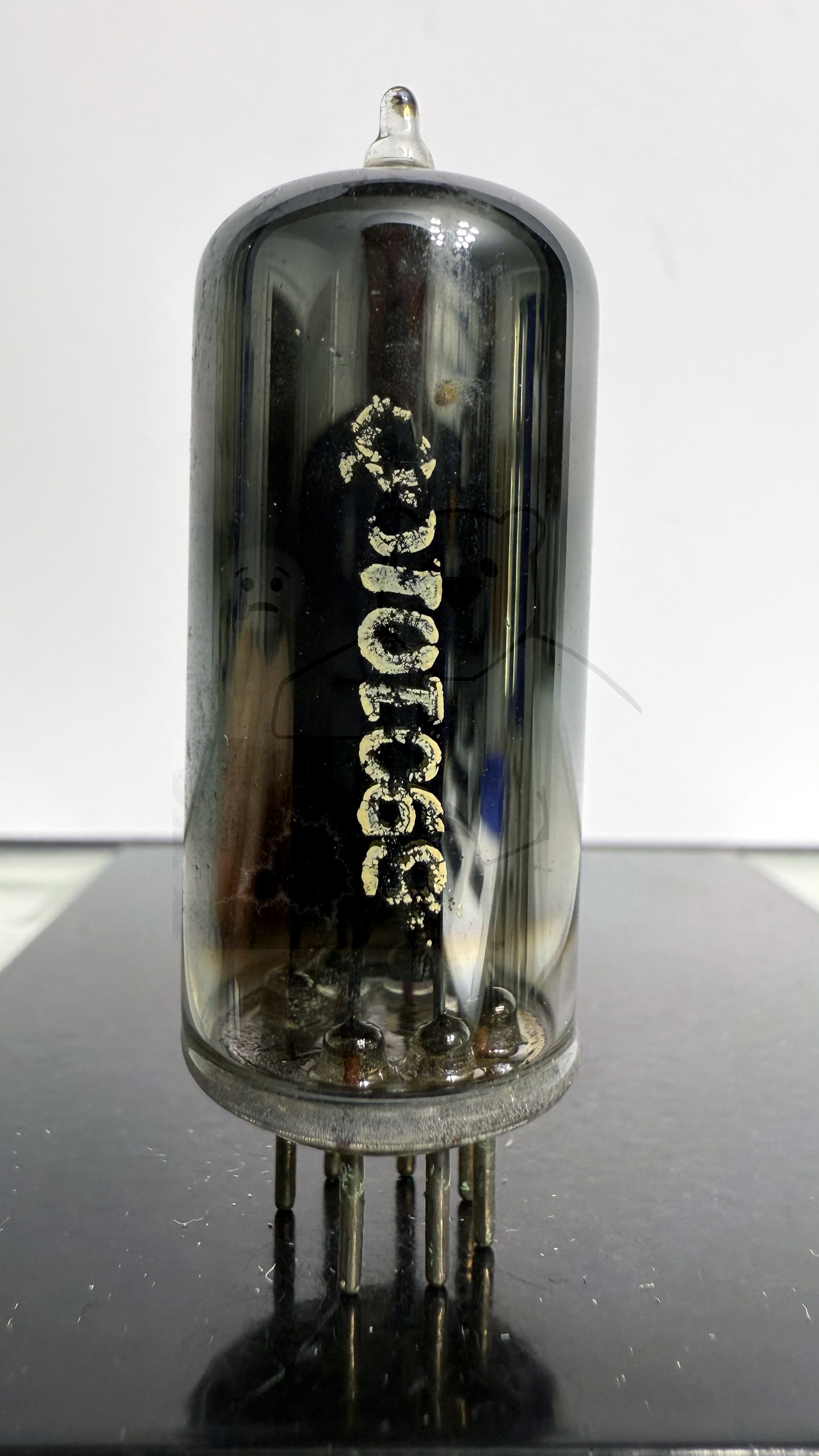

Röhre STV85-10 #8151 Bild 2
