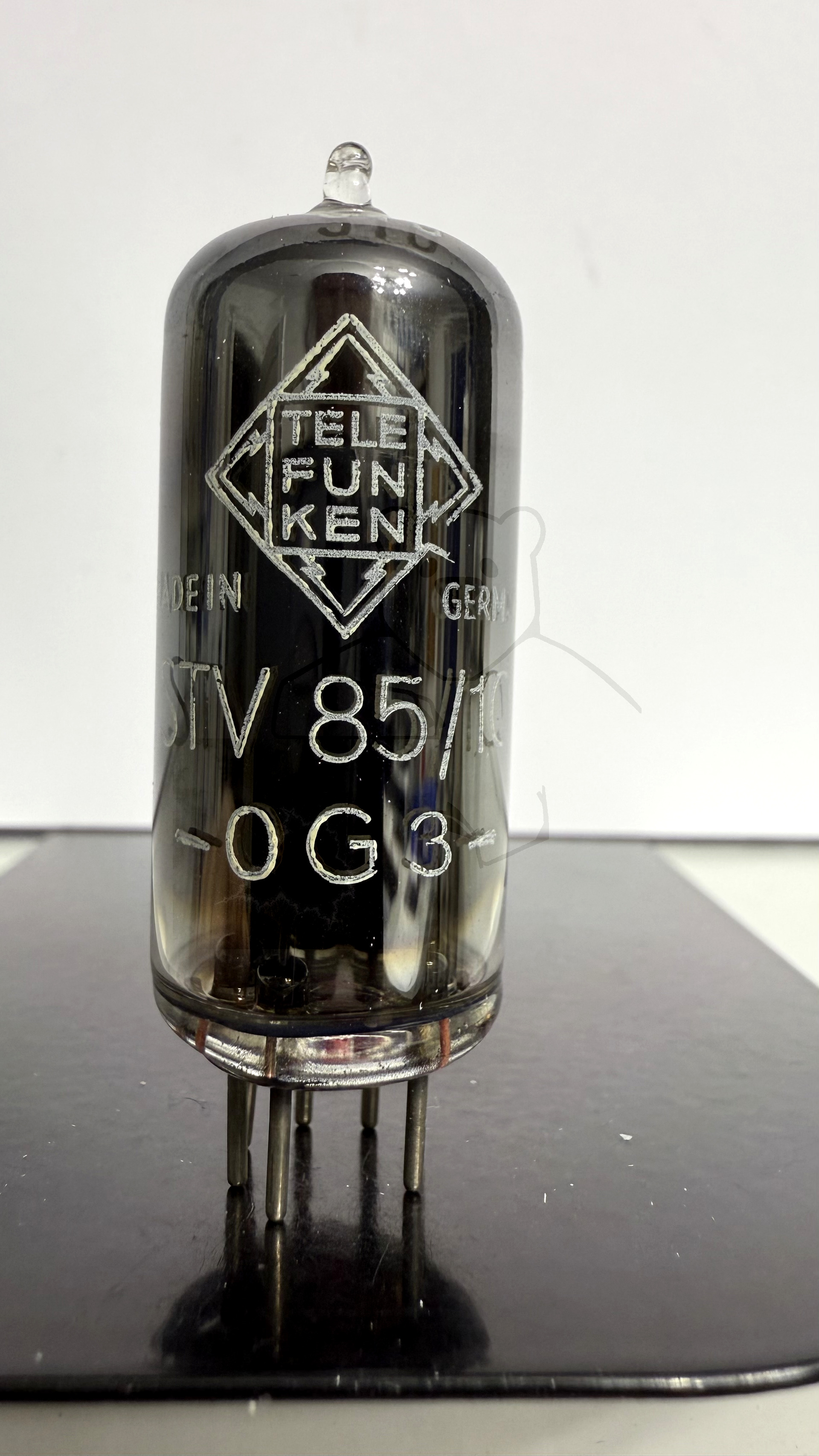

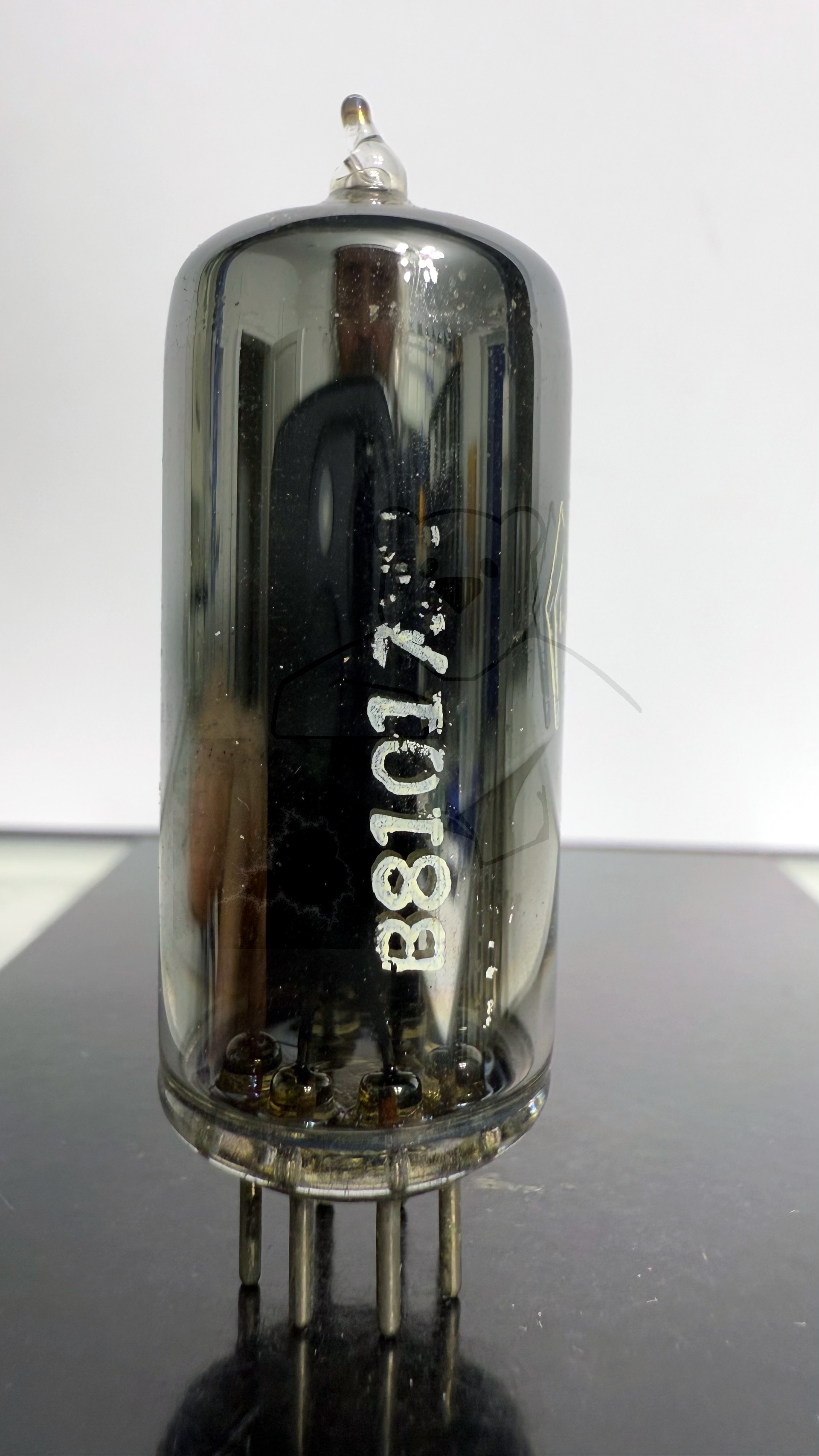

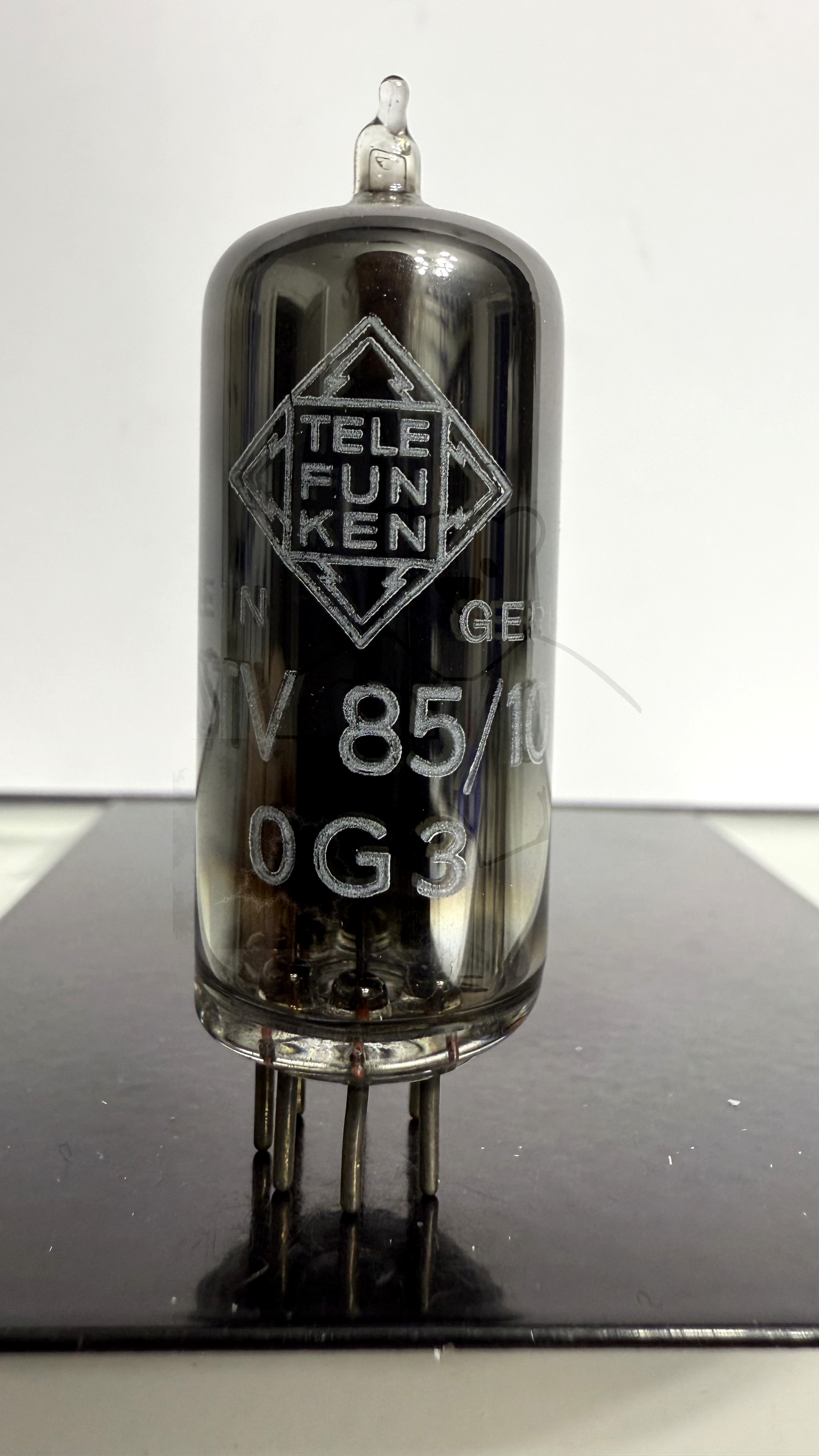

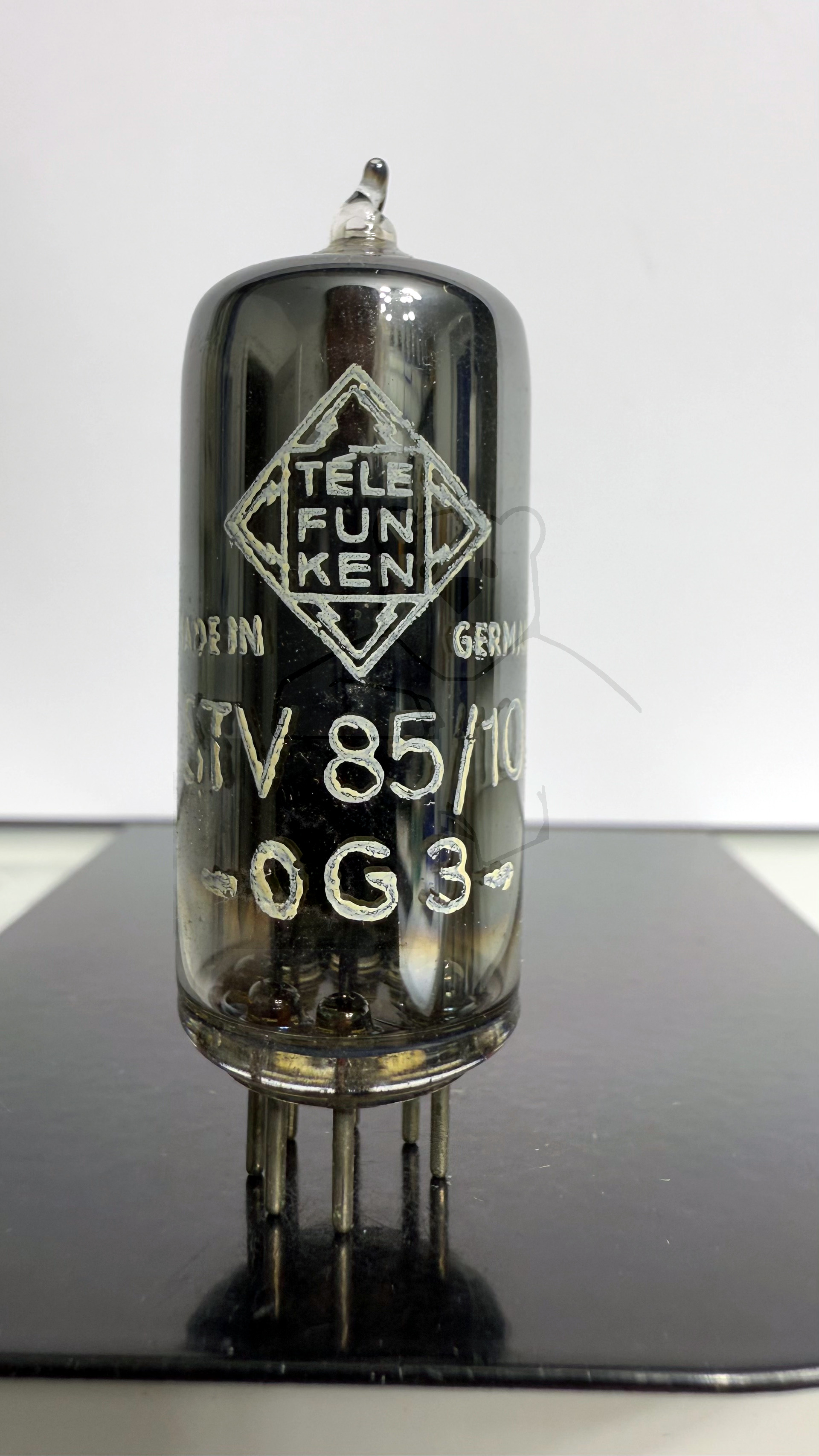

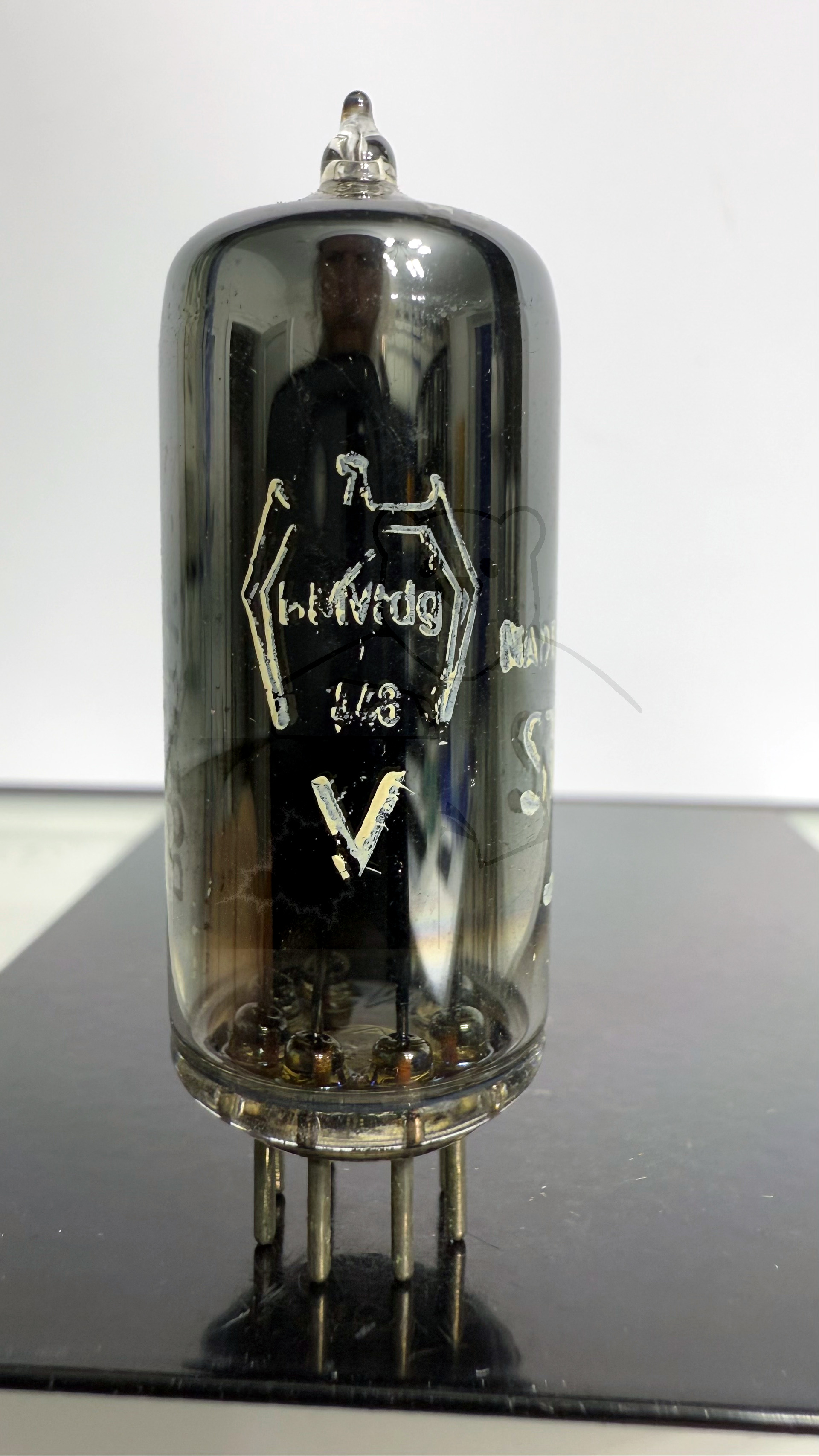

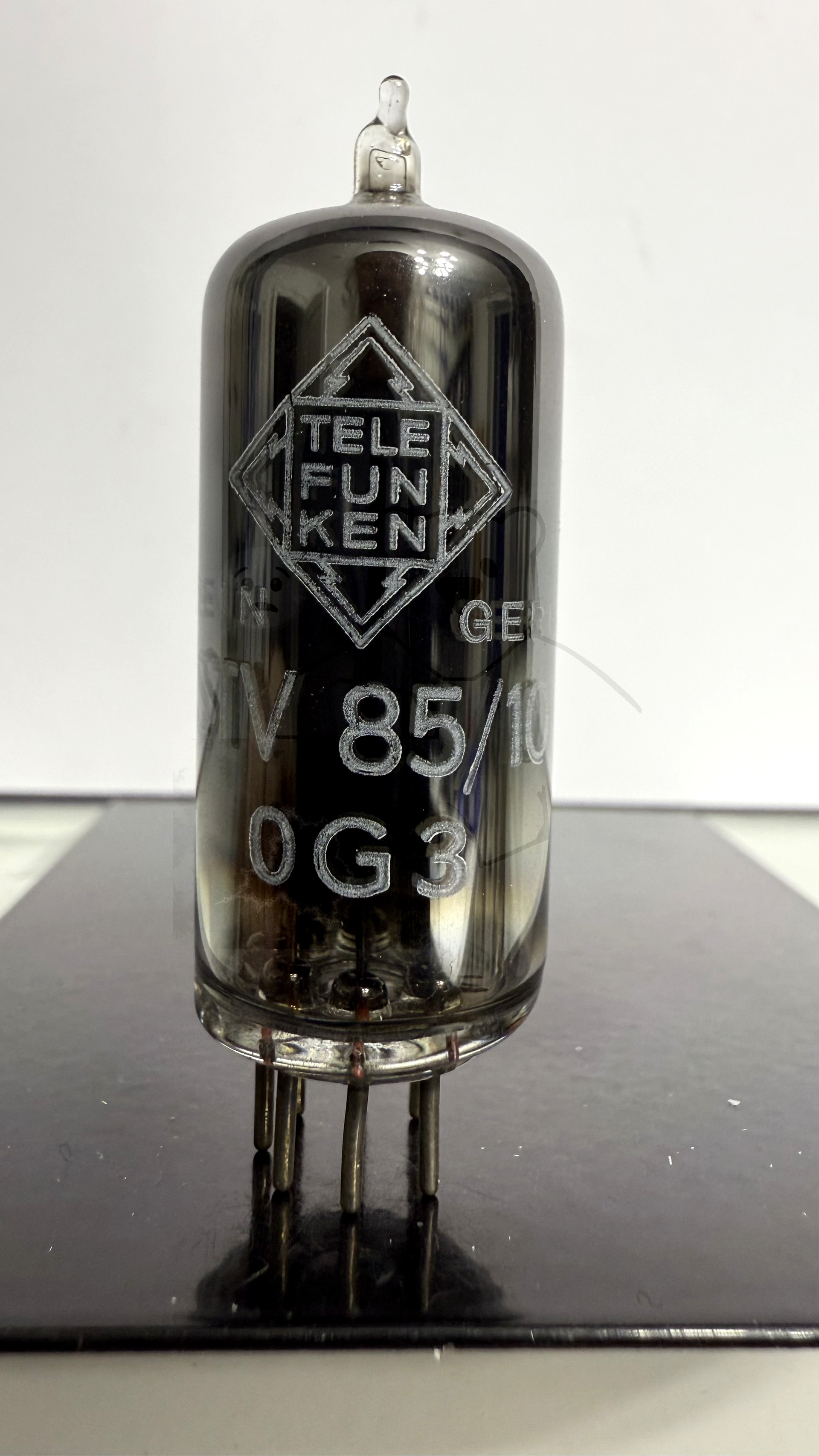

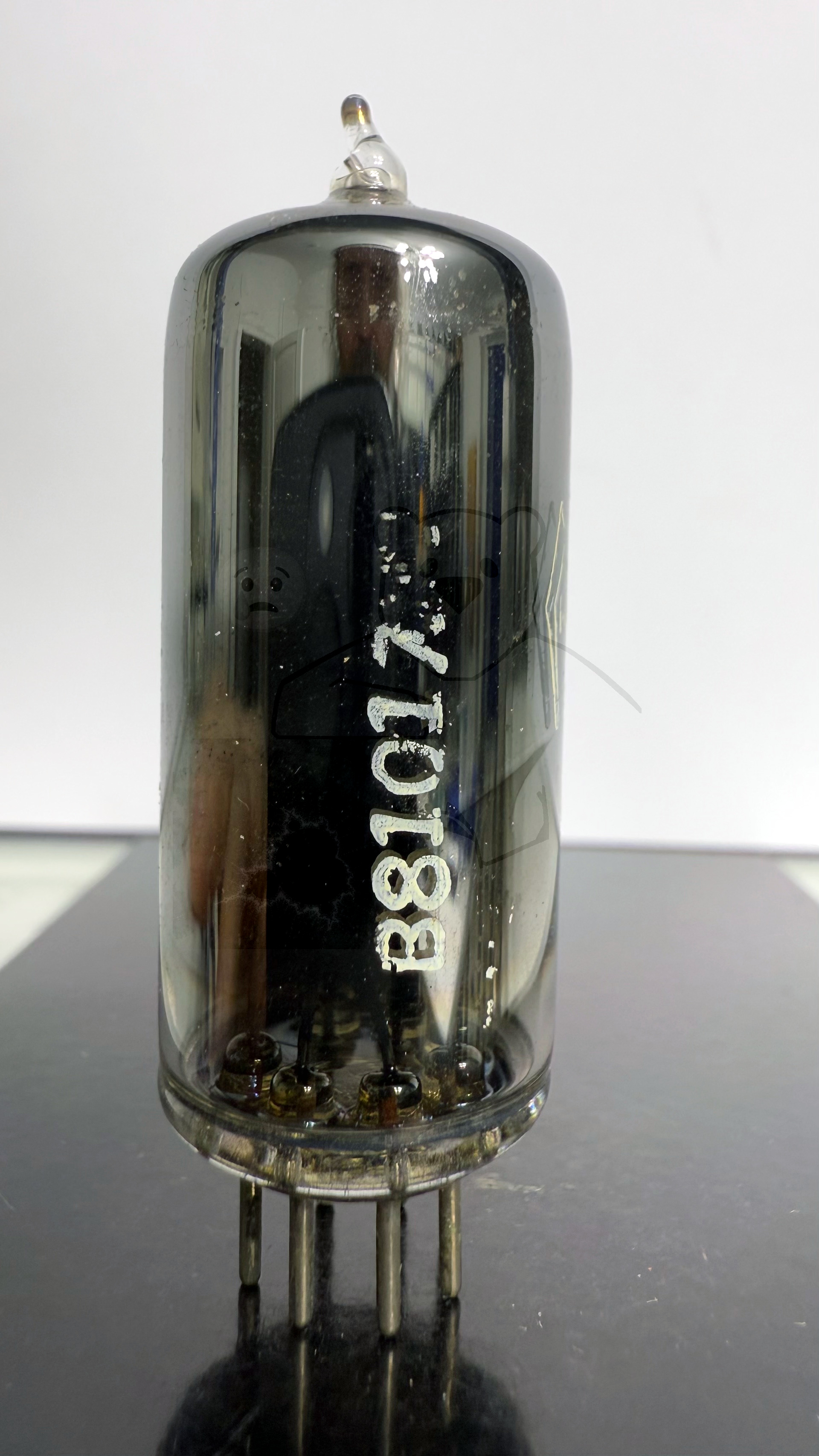

Daten und Bilder der Röhre: STV85/10

🔎 Beschreibung der Röhre: STV85/10

Name	STV85/10
Vergleichsname	→ 0G3 → 5651 → 85A2 AG5209 GD85M/S StR85/10
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:26:10

🔎 Beschreibung der Systeme für die Röhre: STV85/10

	System 1
Kathode	2, 4, 7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 8
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmstabilisator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

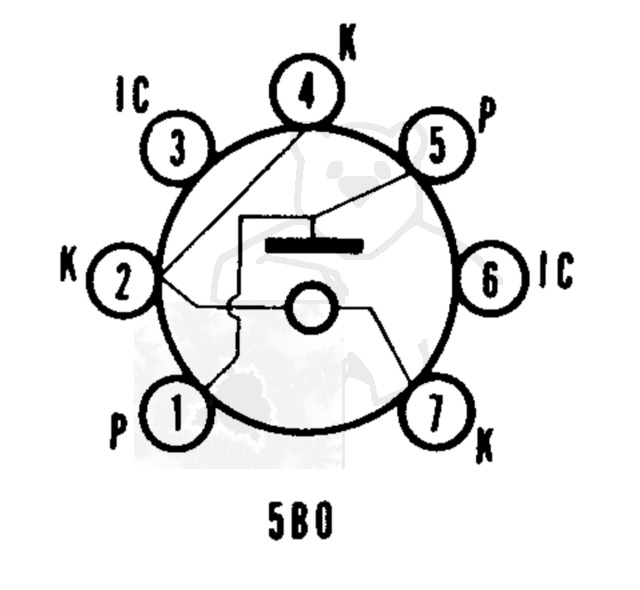

🔎 Sockelschaltung der STV85/10

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: STV85/10
Datenblatt STV85-10 Telefunken.pdf (40 kB)
