Daten und Bilder der Röhre: 0G3

🔎 Beschreibung der Röhre: 0G3

Name	0G3
Vergleichsname	→ 5651 → 85A2 AG5209 GD85M/S StR85/10 → STV85/10
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 04:41:26

🔎 Beschreibung der Systeme für die Röhre: 0G3

	System 1
Kathode	2, 4, 7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 5
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmstabilisator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

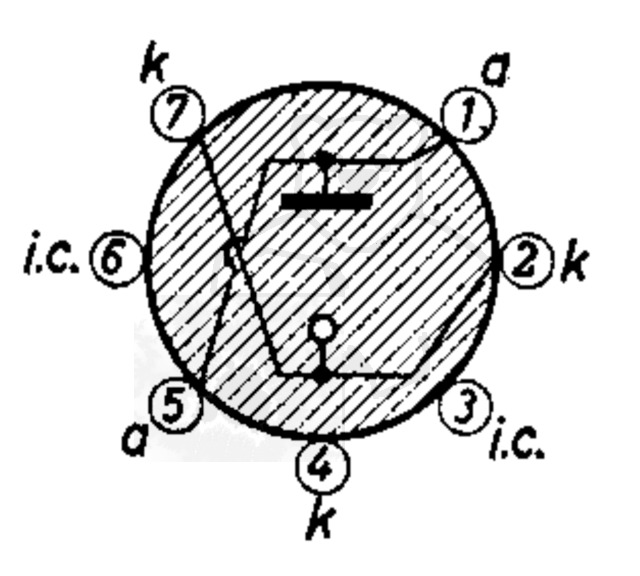

🔎 Sockelschaltung der 0G3

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 0G3
Datenblatt 0G3 Amperex [www.tubedata.info].pdf (150 kB)
Pruefkarte 0G3 85A2 STV85-10 CV449 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)
Datenblatt 85A2 Philips [www.tubedata.info].pdf (189 kB)
Datenblatt 85A2 Siemens.pdf (423 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
