Daten und Bilder der Röhre: 4A80n

🔎 Beschreibung der Röhre: 4A80n Inventarnummer: 07859

Name	→ 4A80n
Vergleichsname	→ A4100 AG4100 E415 → REN804 SO-118 → СО-118
Hersteller	→ TeKaDe
Heizspannung (Volt)	4,0
Heizstrom (Ampère)	1
Art der Heizung	Indirekt

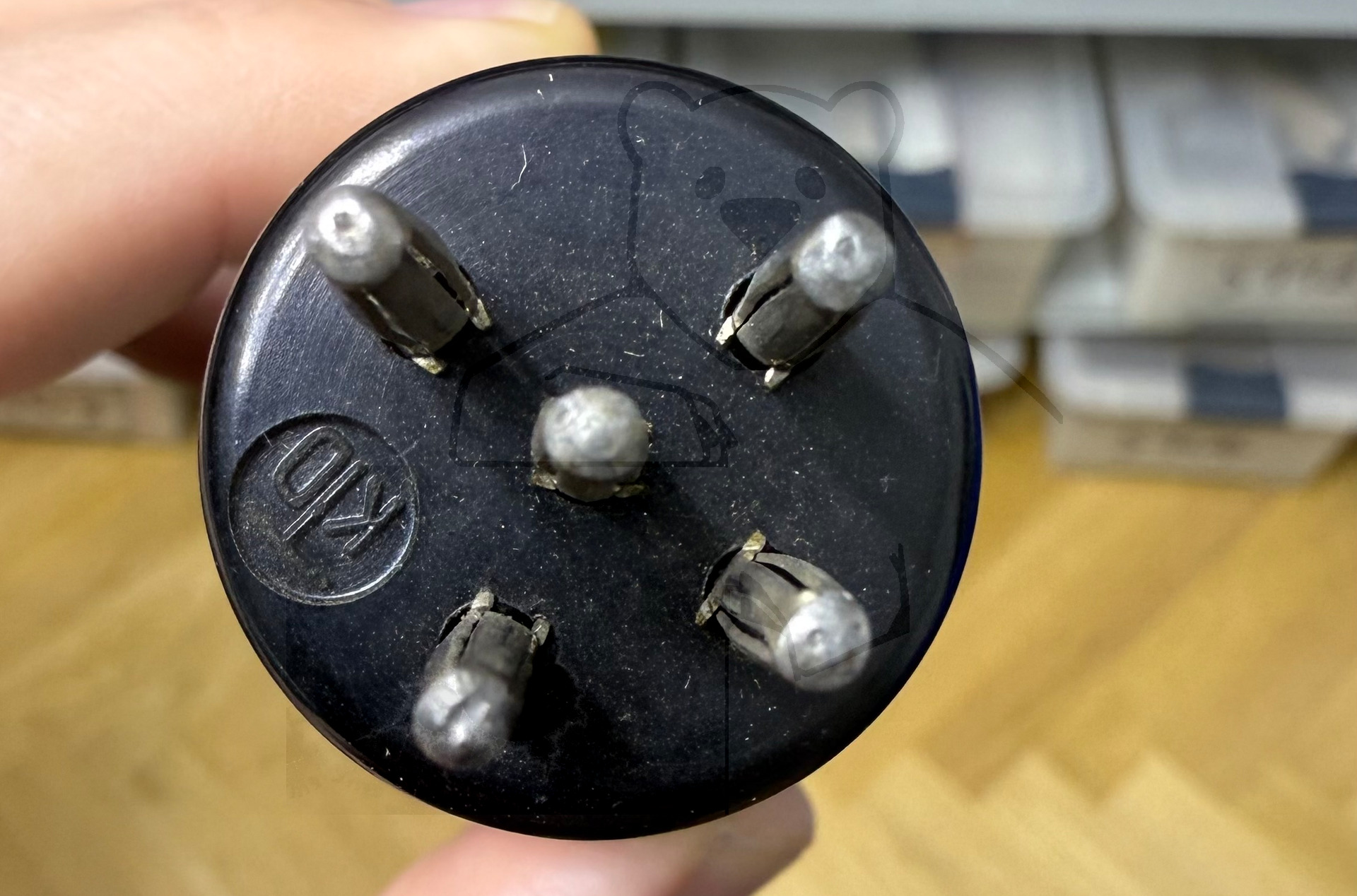

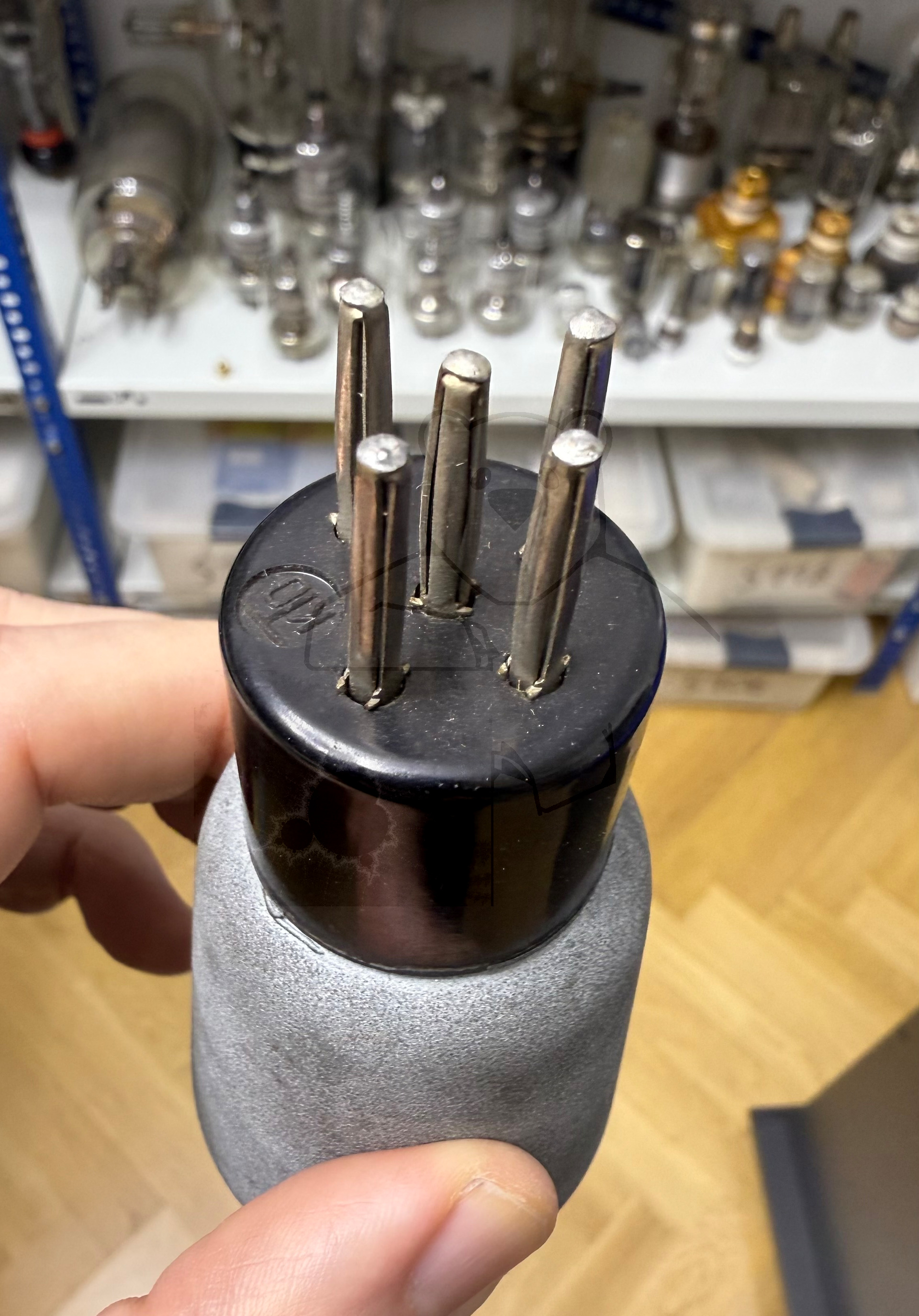

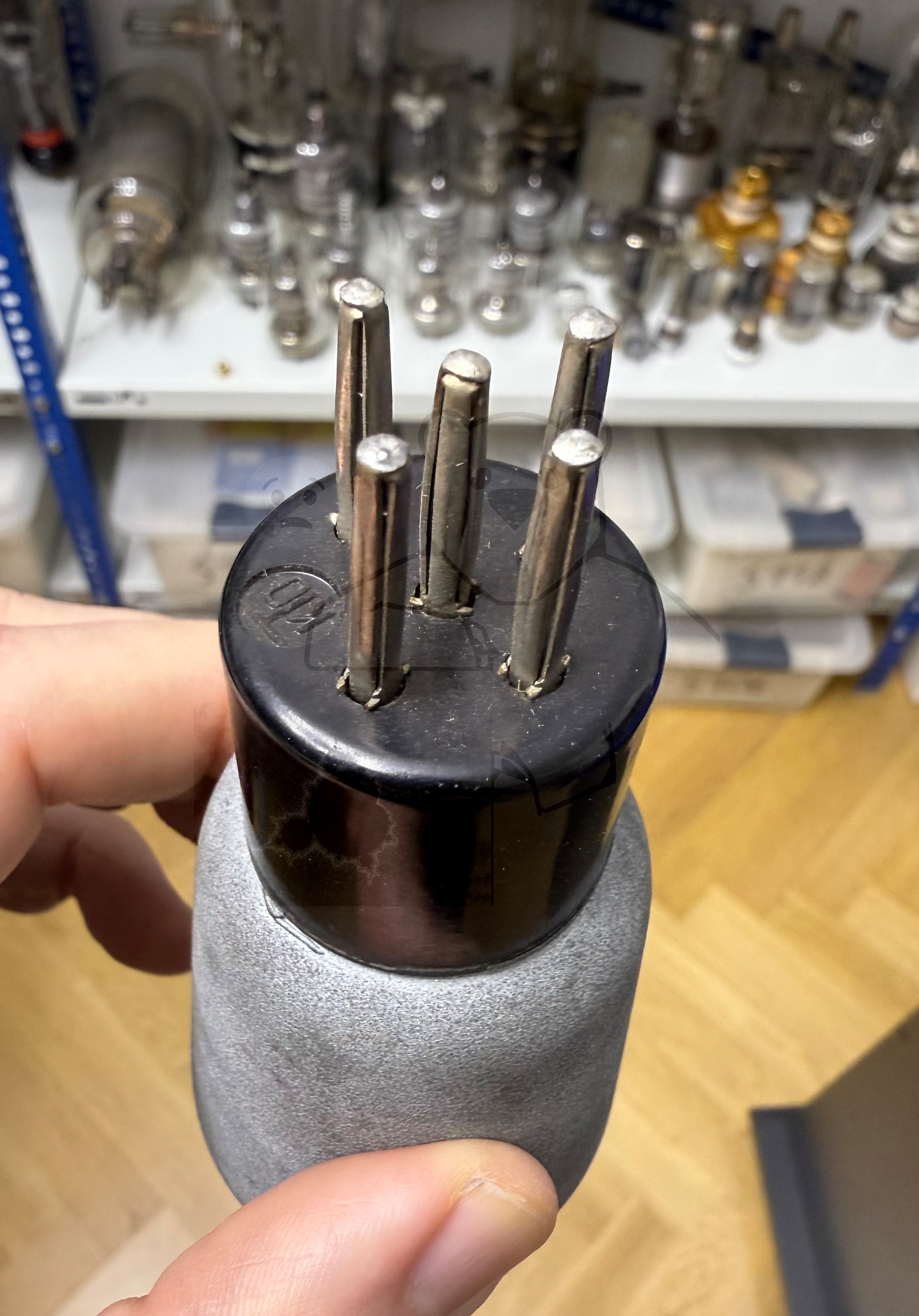

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.

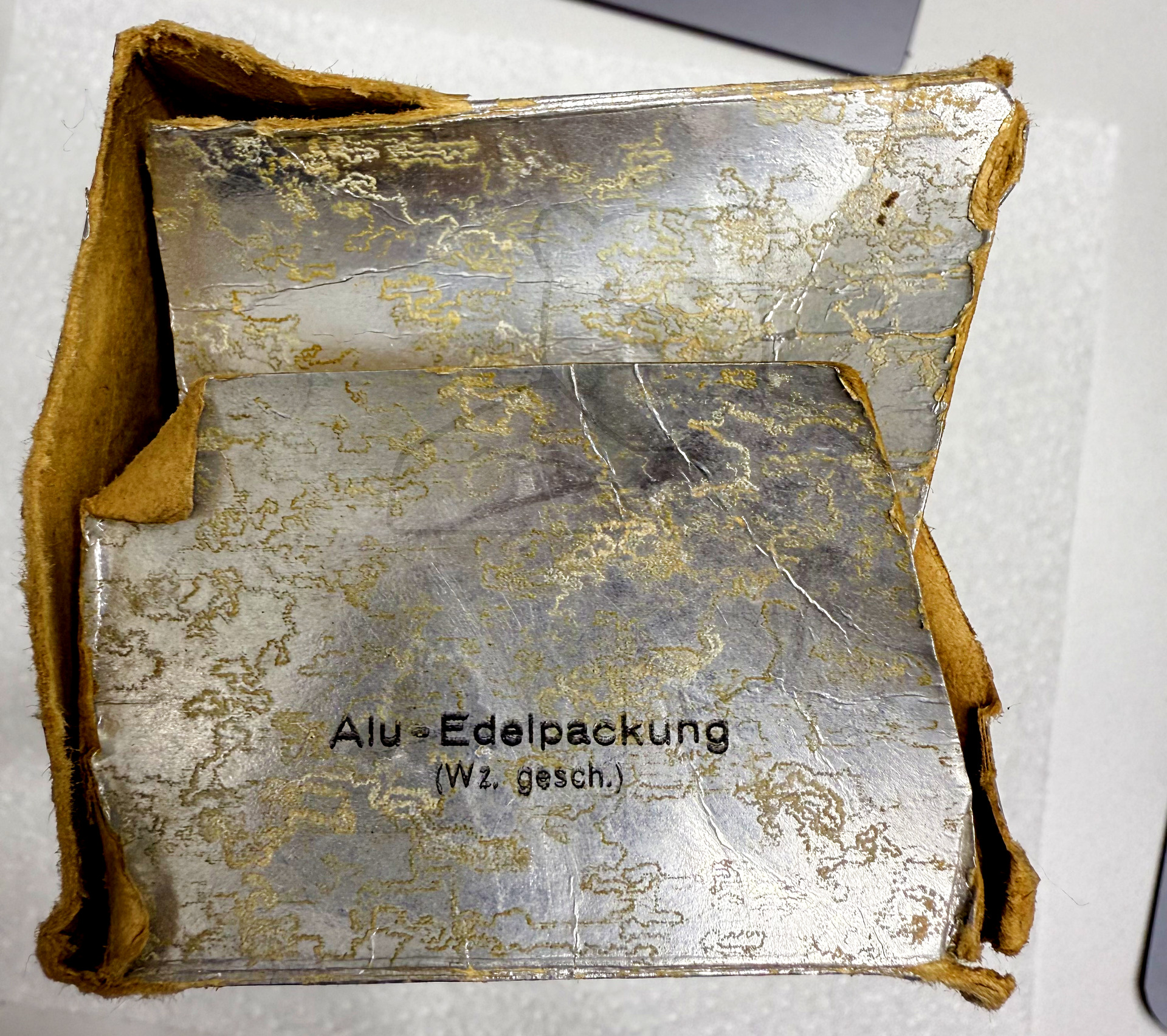

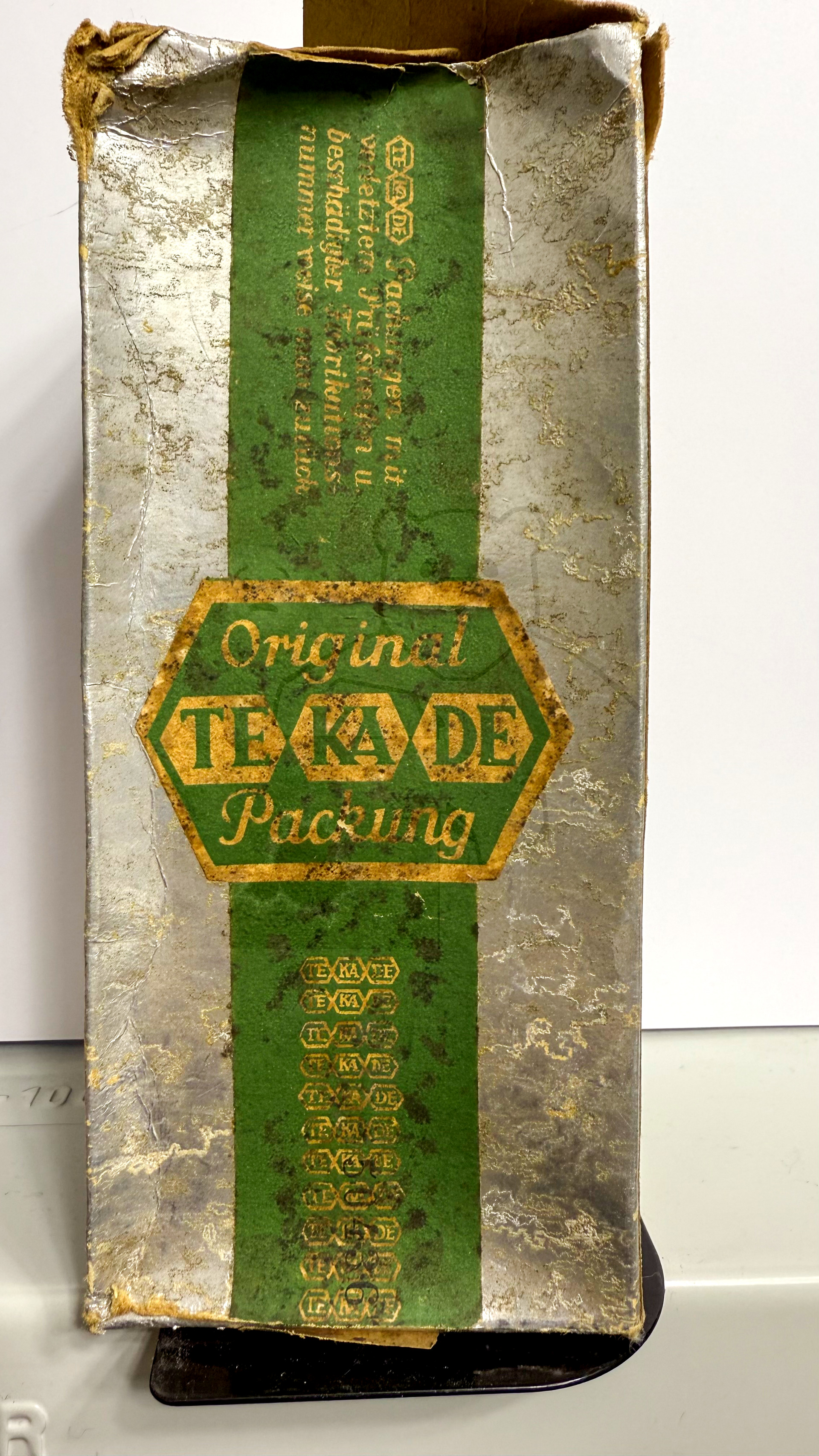

Informationen Röhrentyp	Interessant an dieser Röhre ist die 'Alu Edelpackung' bei der die Verpackung mit einer Aluminium Oberfläche beschichtet ist.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

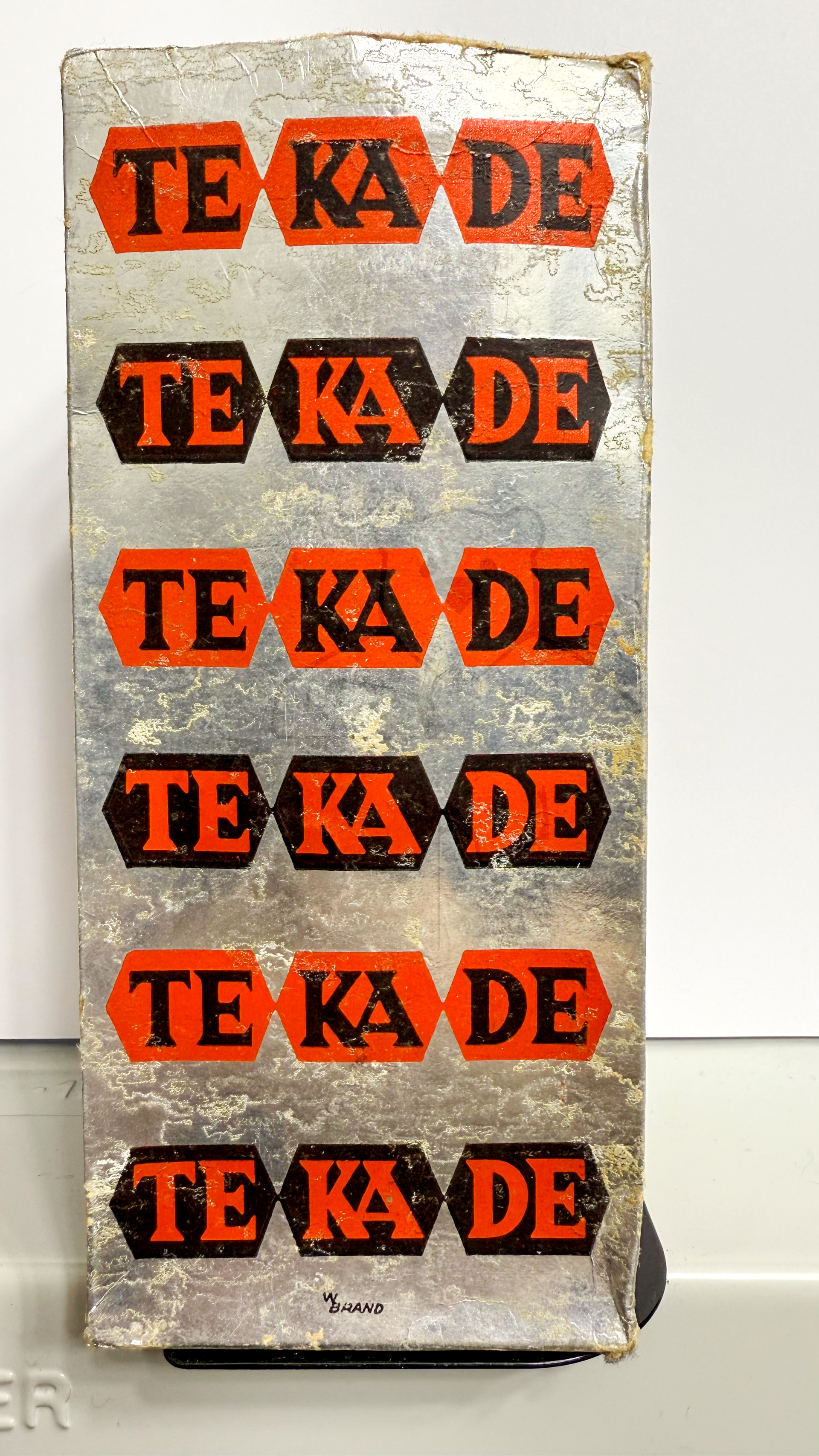

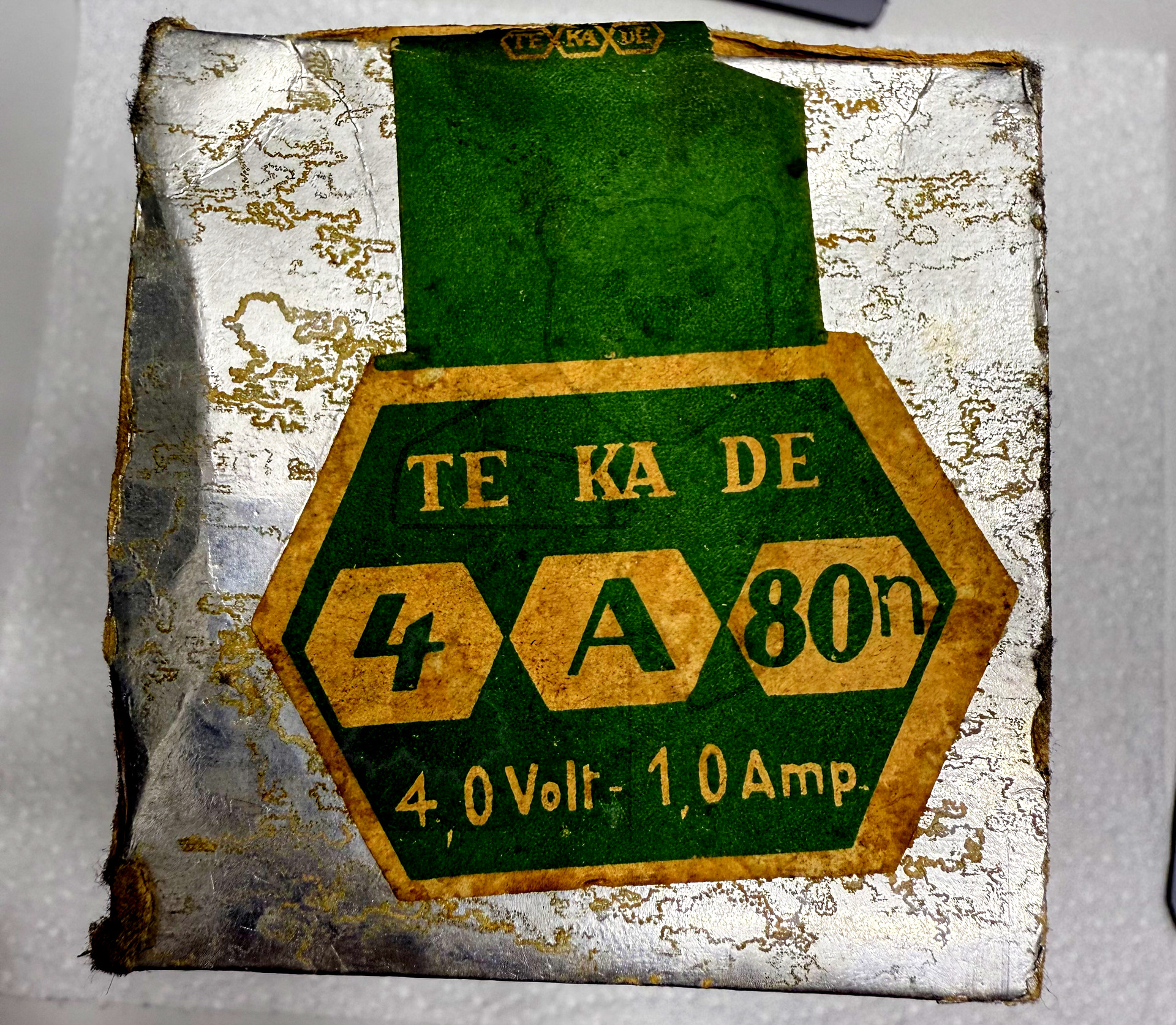

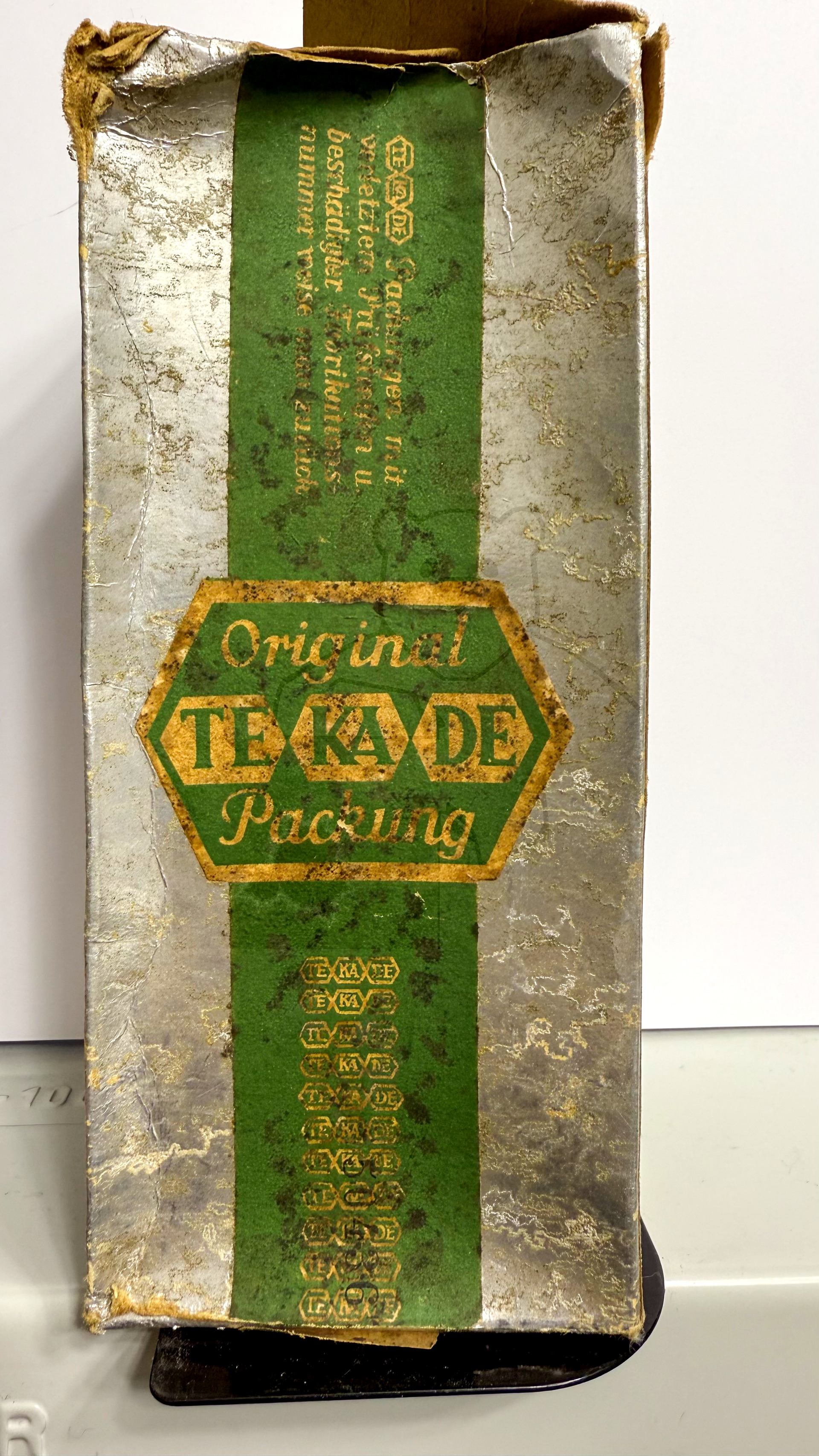

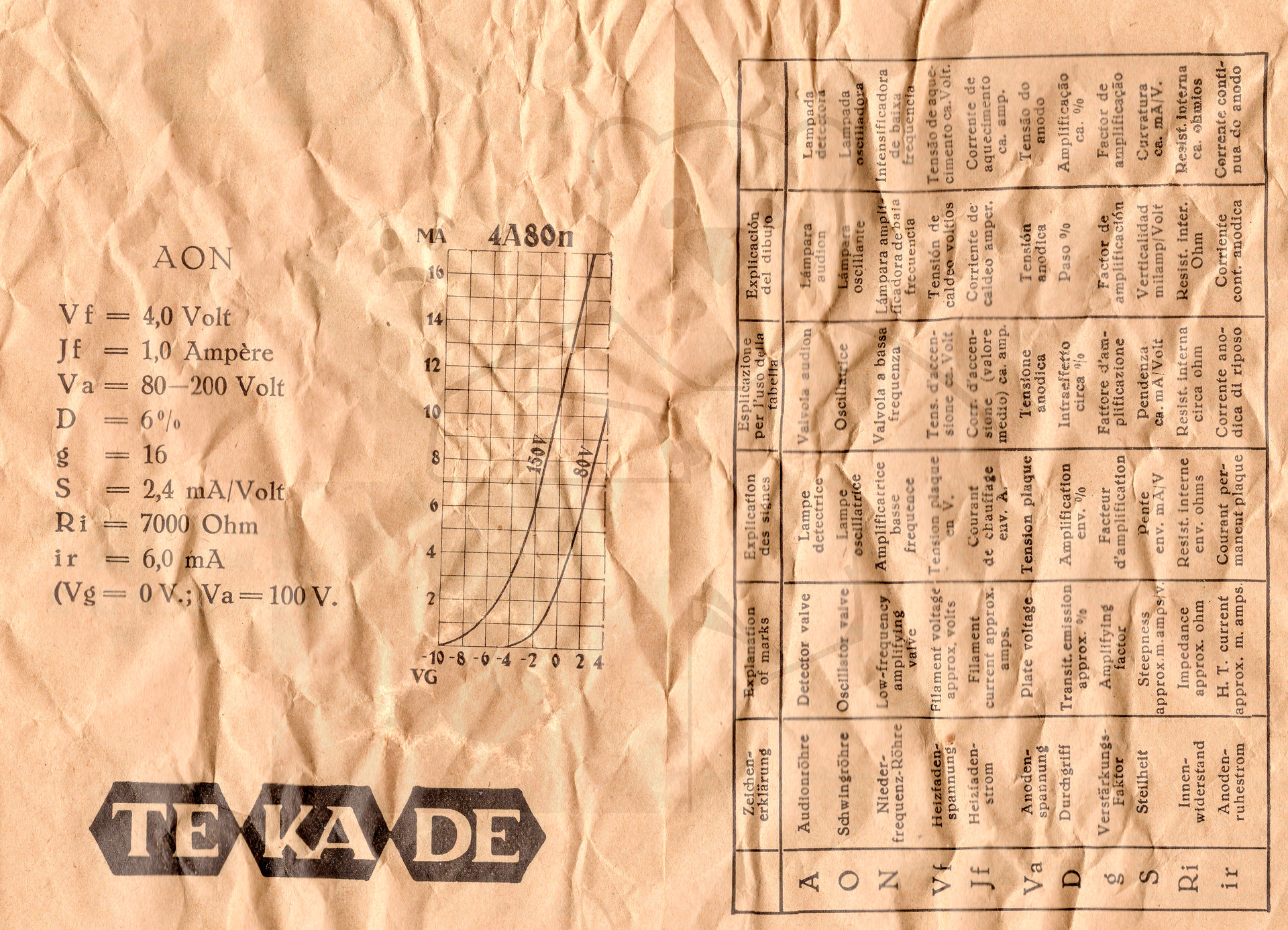

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L22

🔎 Beschreibung der Systeme für die Röhre: 4A80n

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

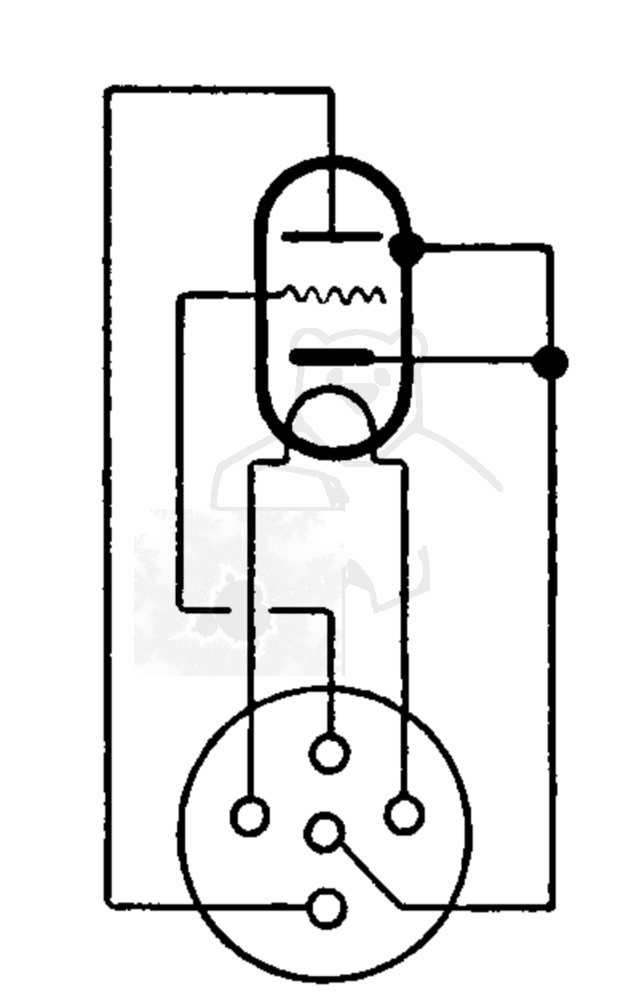

🔎 Sockelschaltung der 4A80n

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 4A80n
Datenblatt 4A80n TeKaDe.pdf (1010 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
