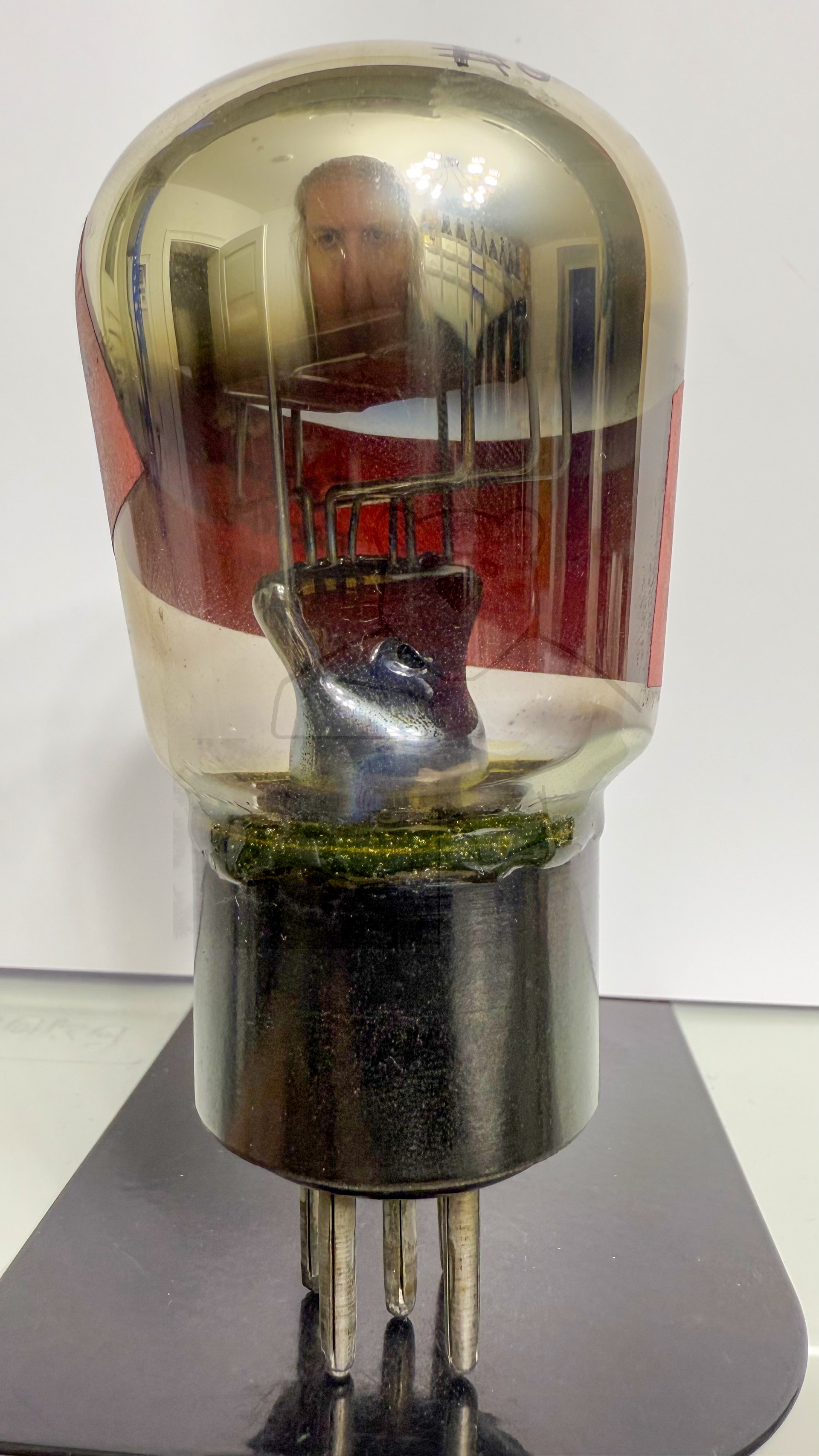

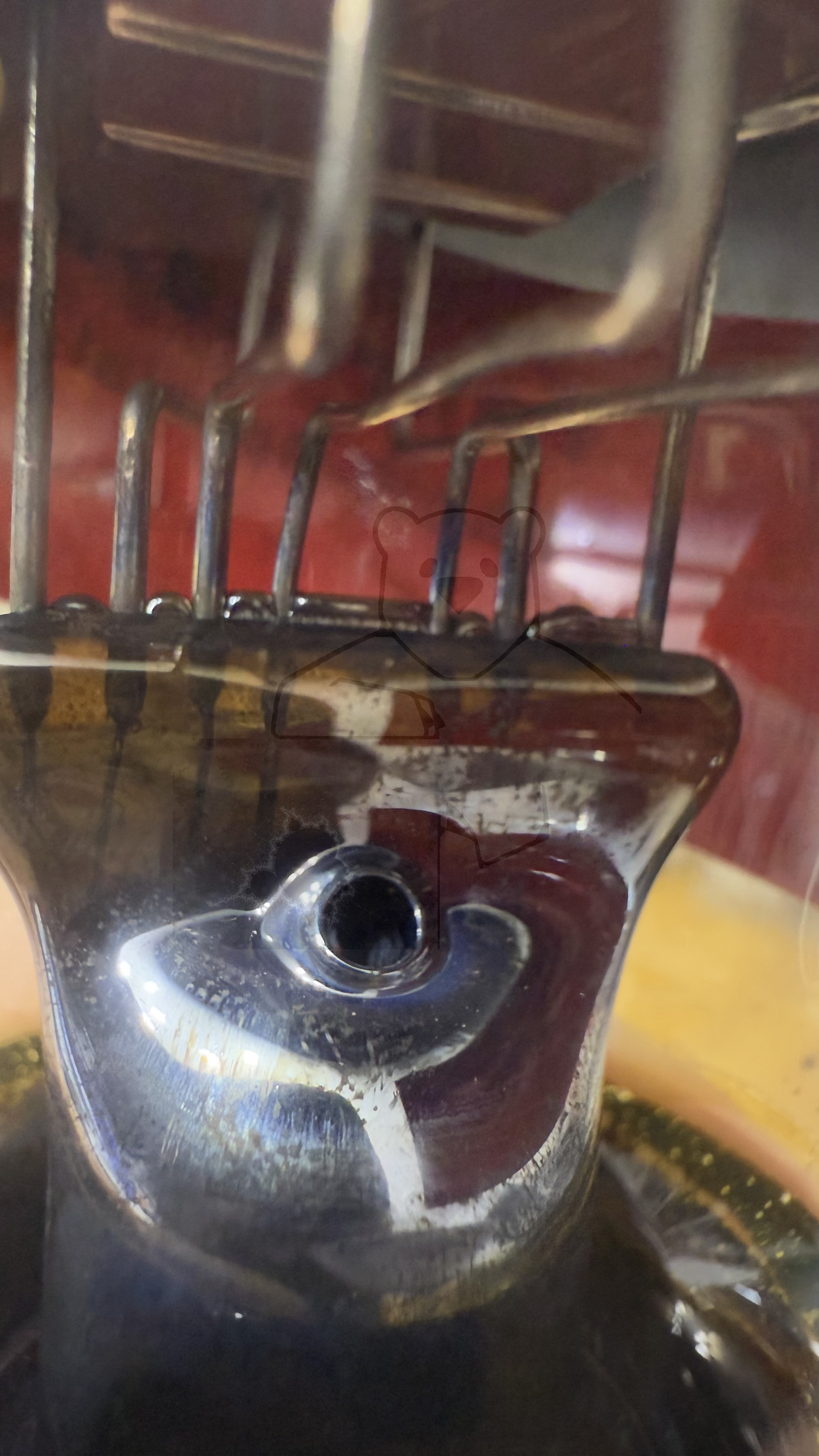

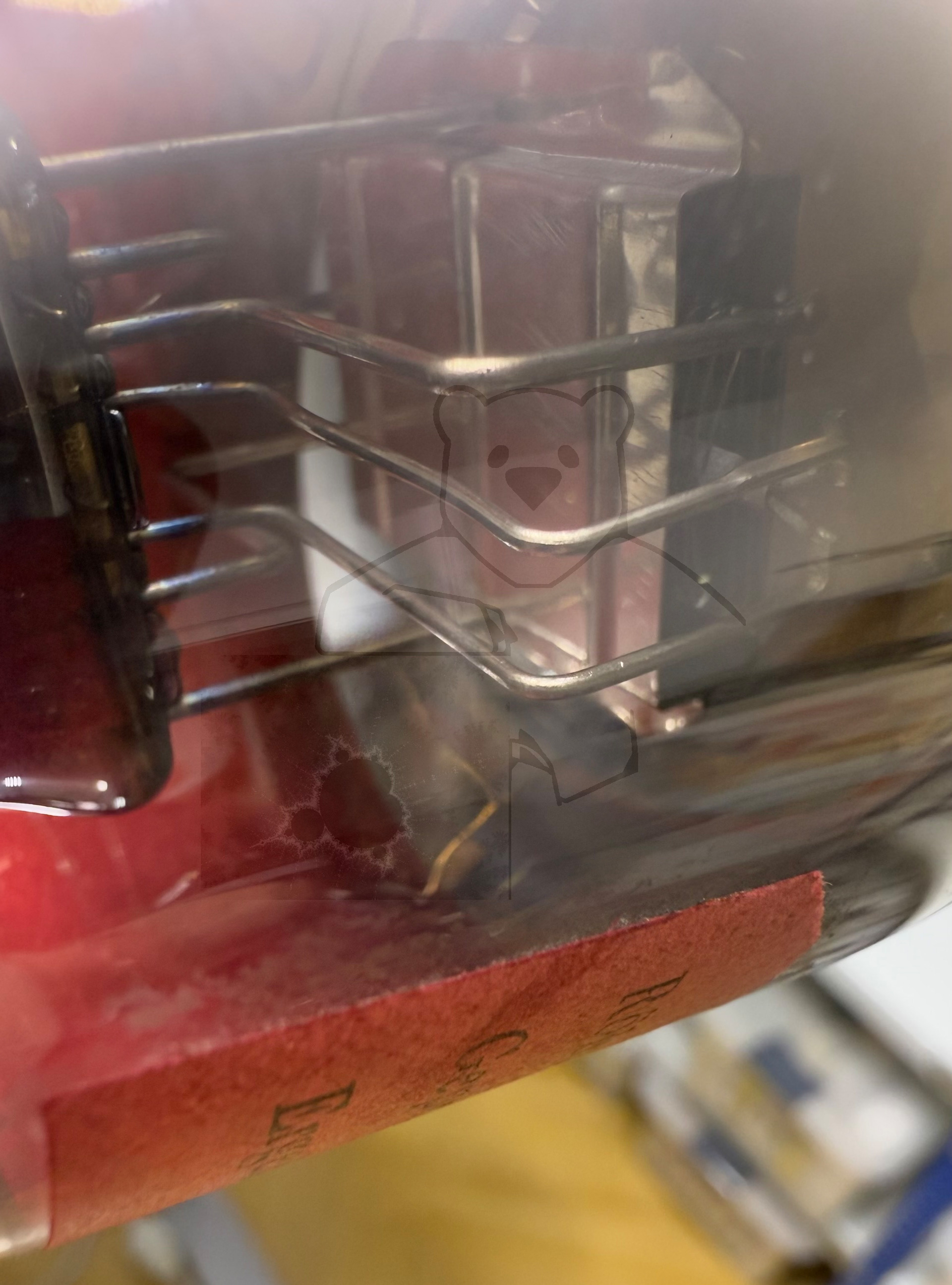

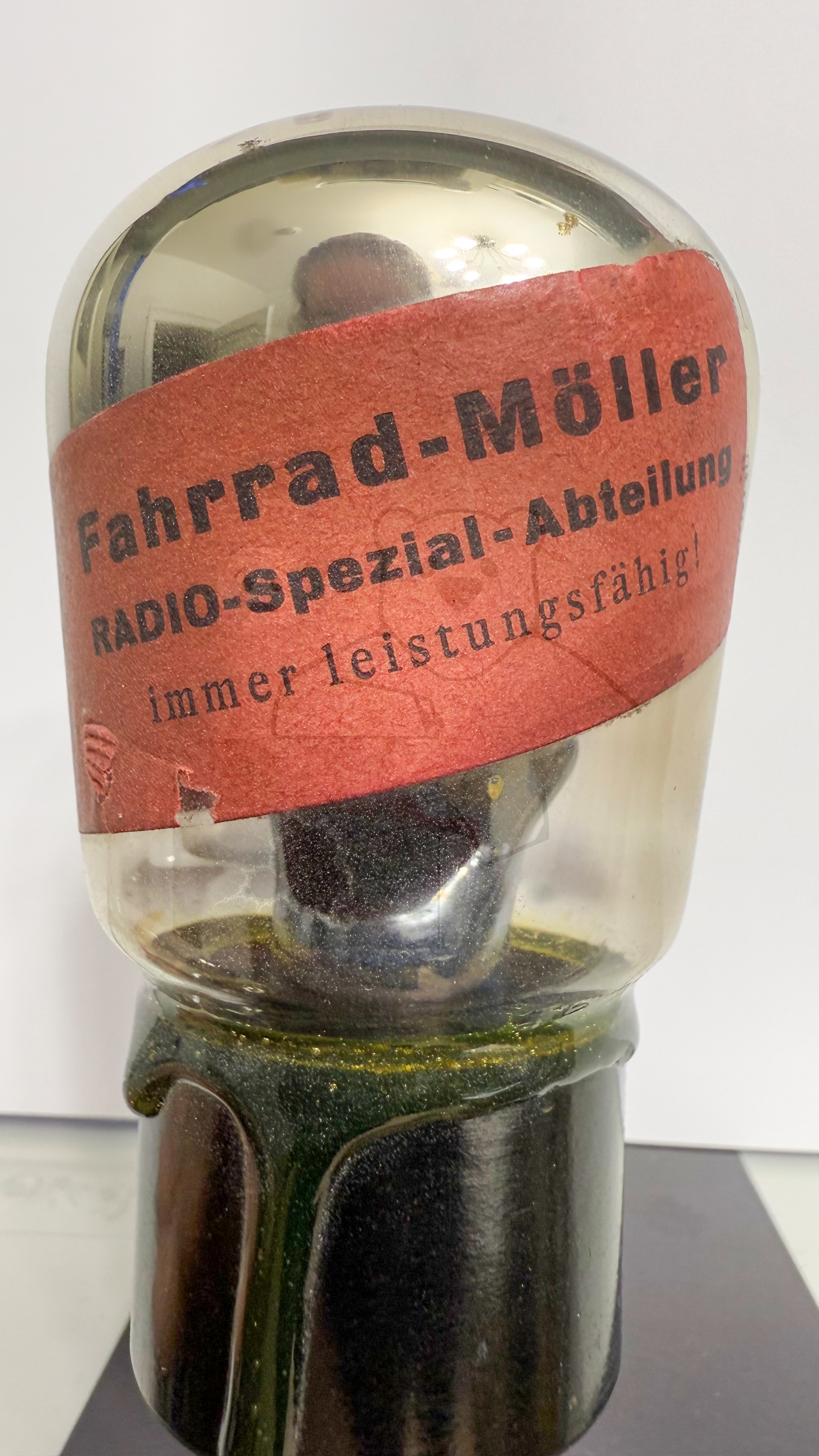

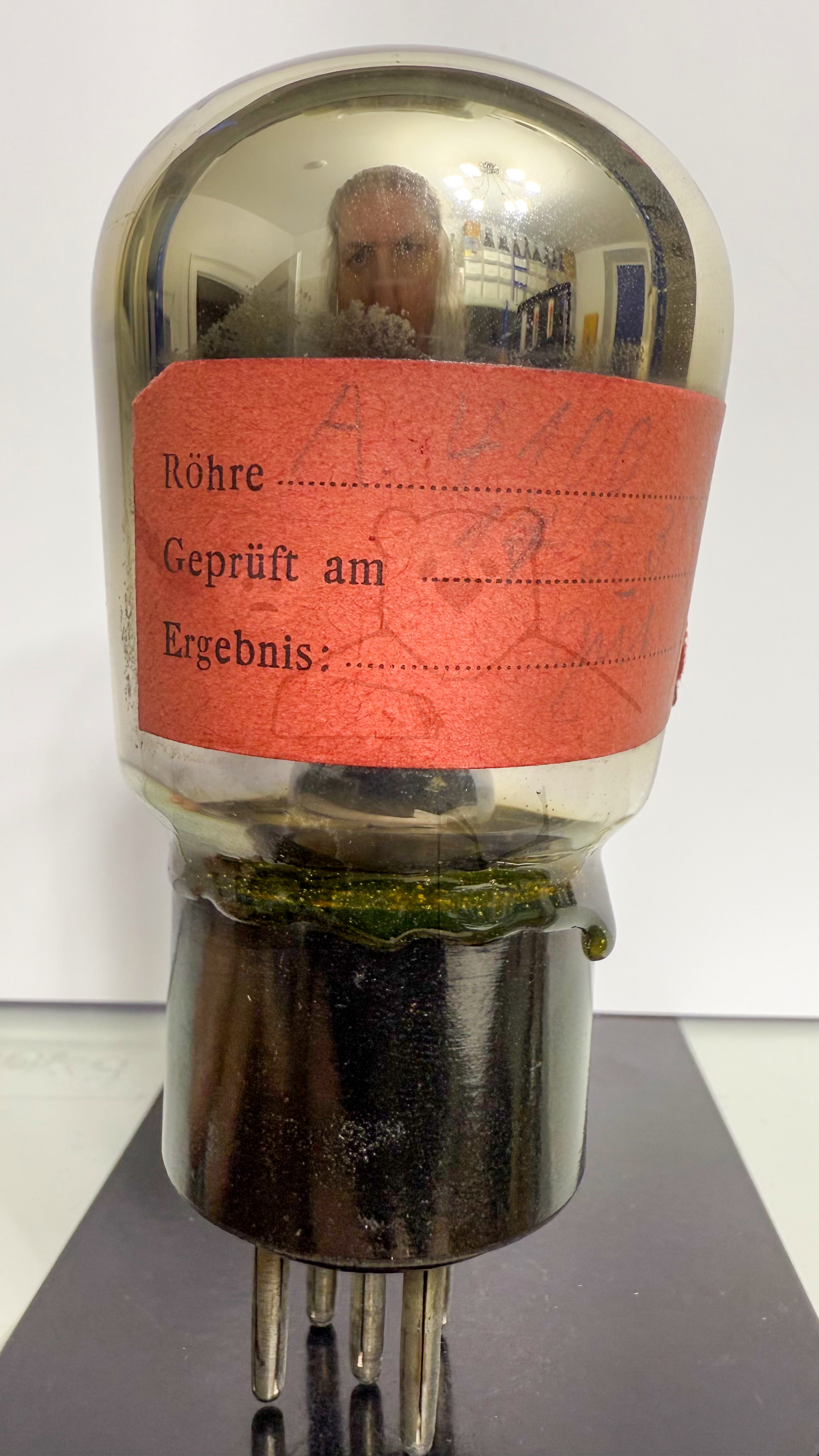

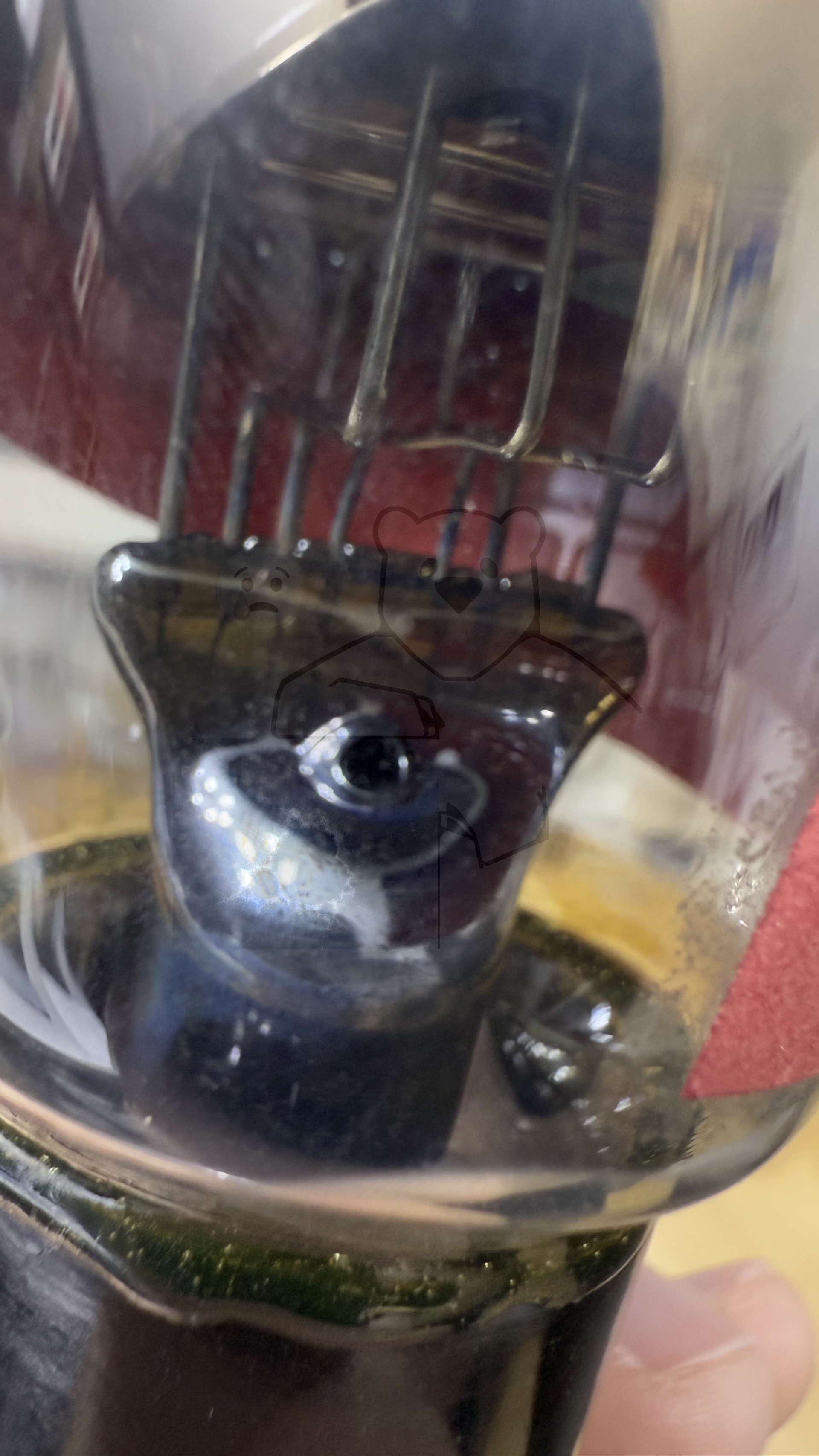

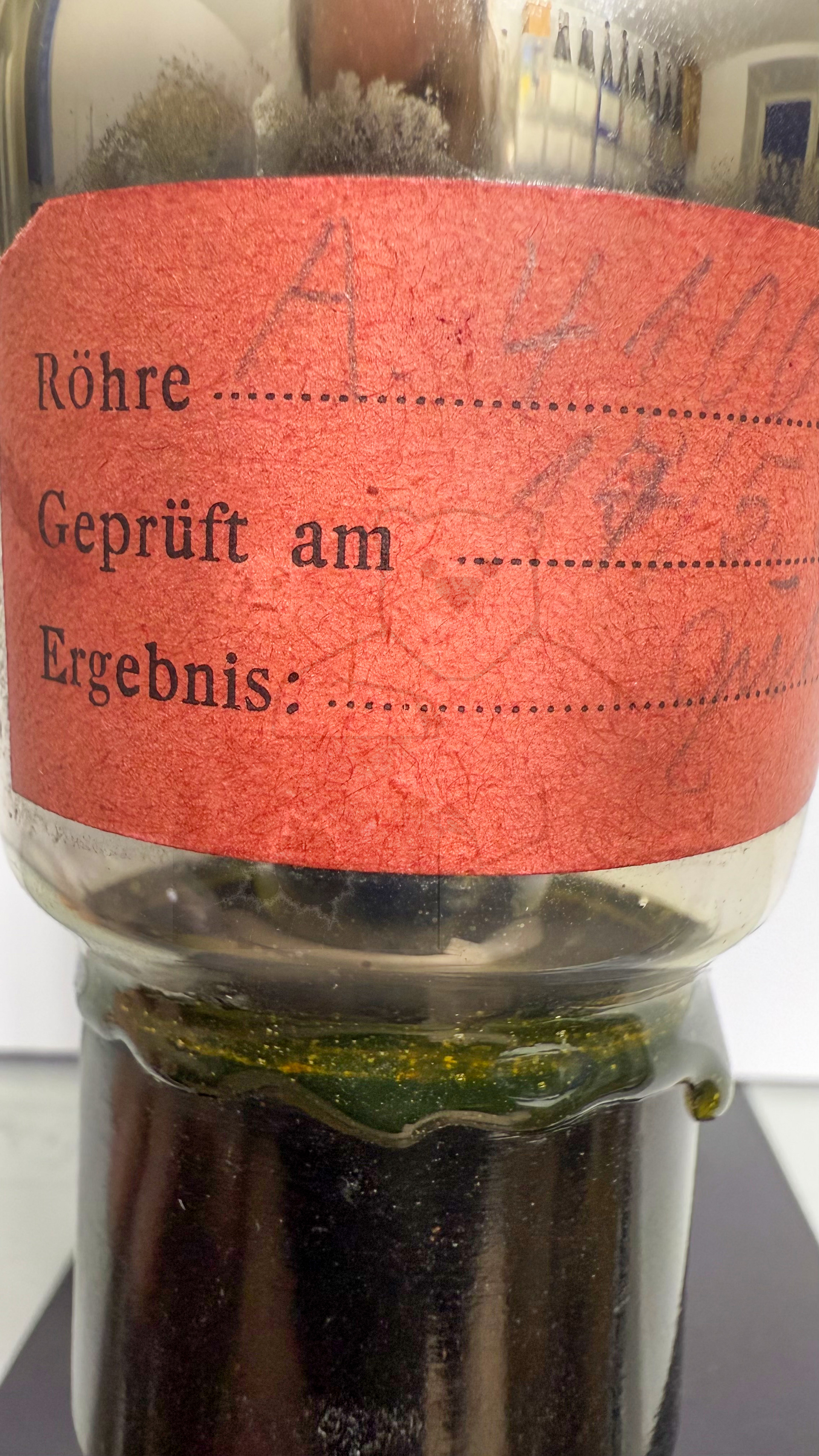

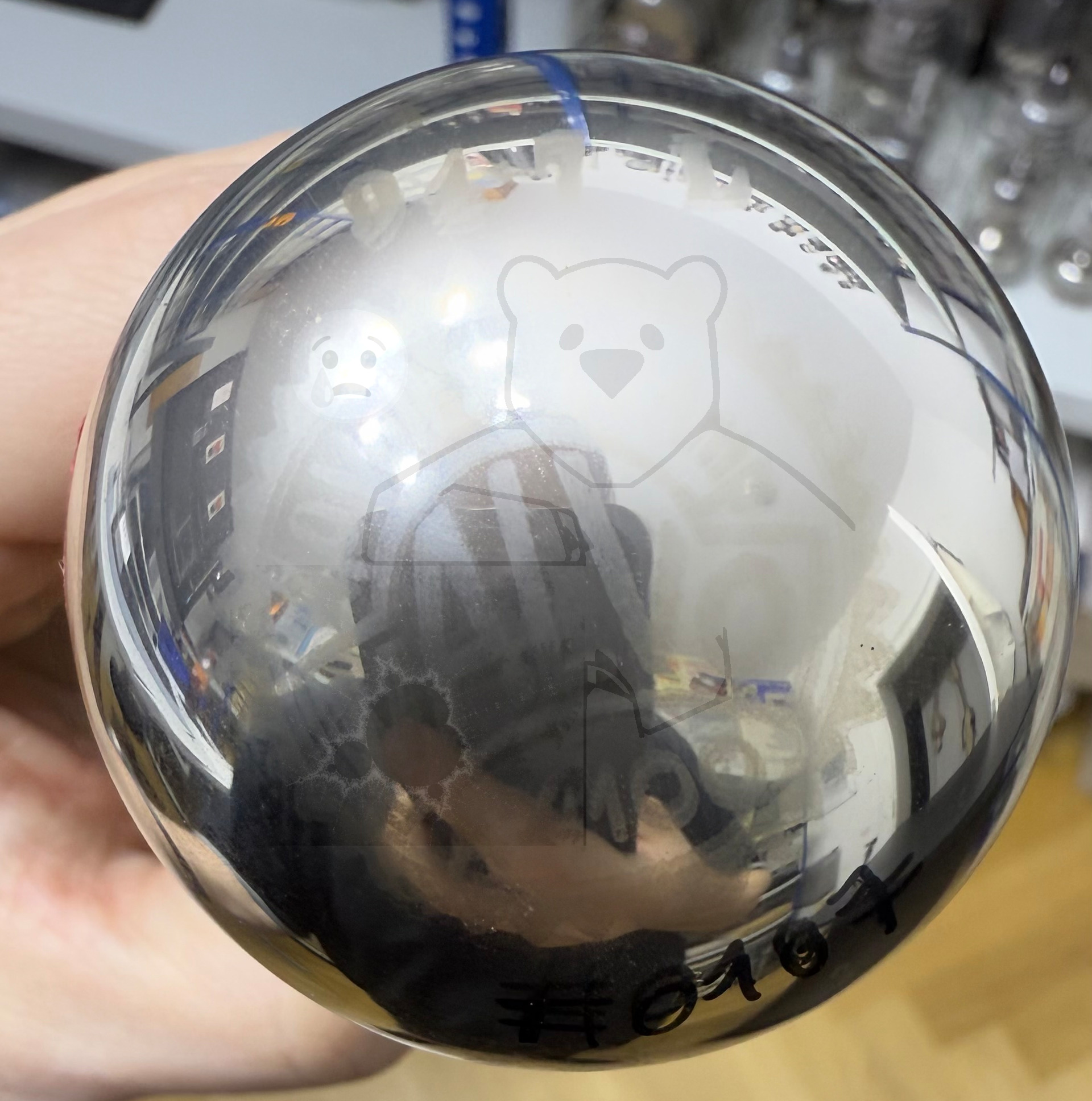

Daten und Bilder der Röhre: A4100

🔎 Beschreibung der Röhre: A4100

Name	A4100
Vergleichsname	→ 4A80n AG4100 E415 → REN804 SO-118 → СО-118
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt

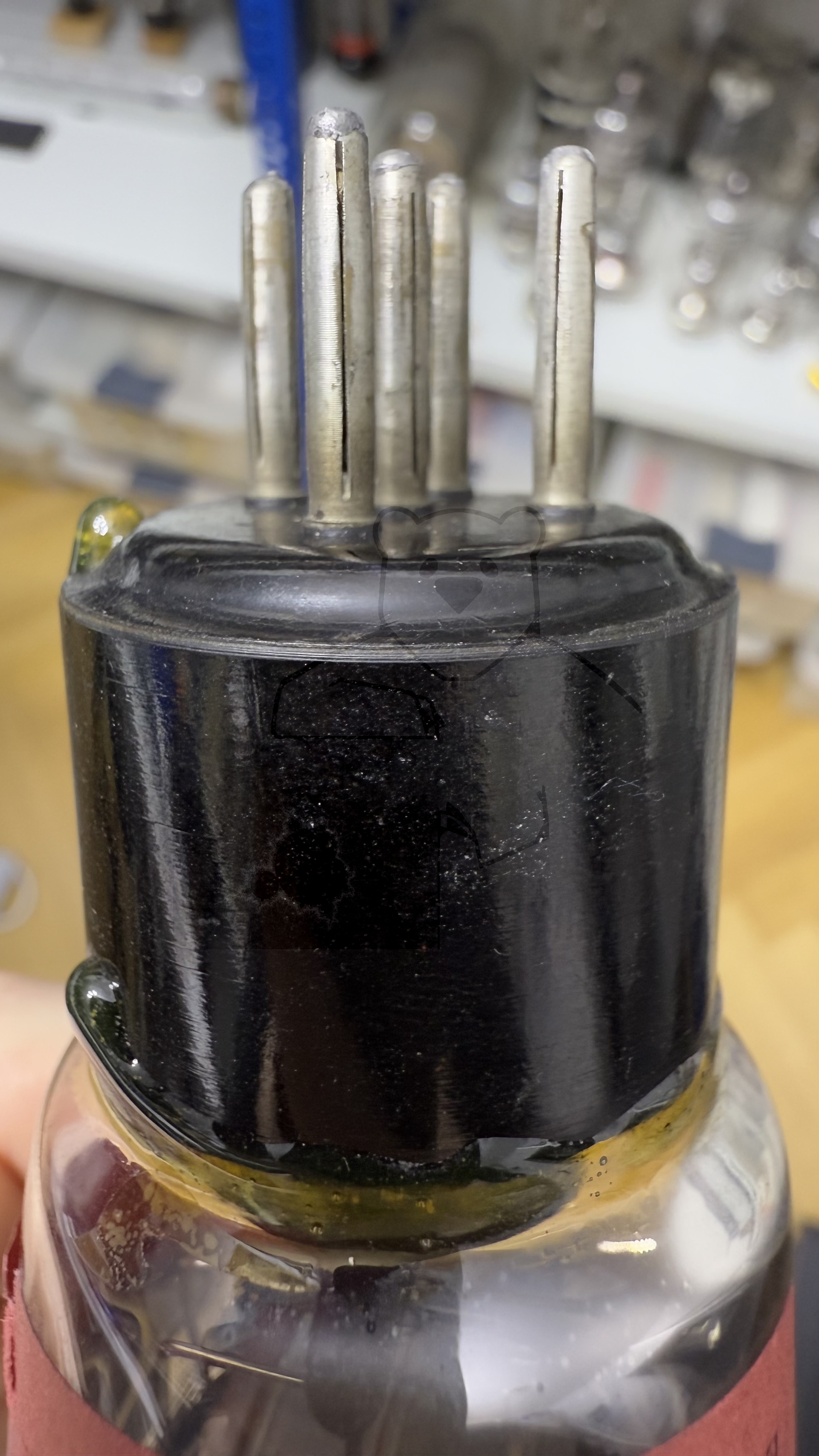

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	21.09.2025 16:08:09

🔎 Beschreibung der Systeme für die Röhre: A4100

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der A4100

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu A4100

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/U6y-bboWbn0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: A4100
Datenblatt REN804 Telefunken [www.tubedata.info].pdf (82 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
