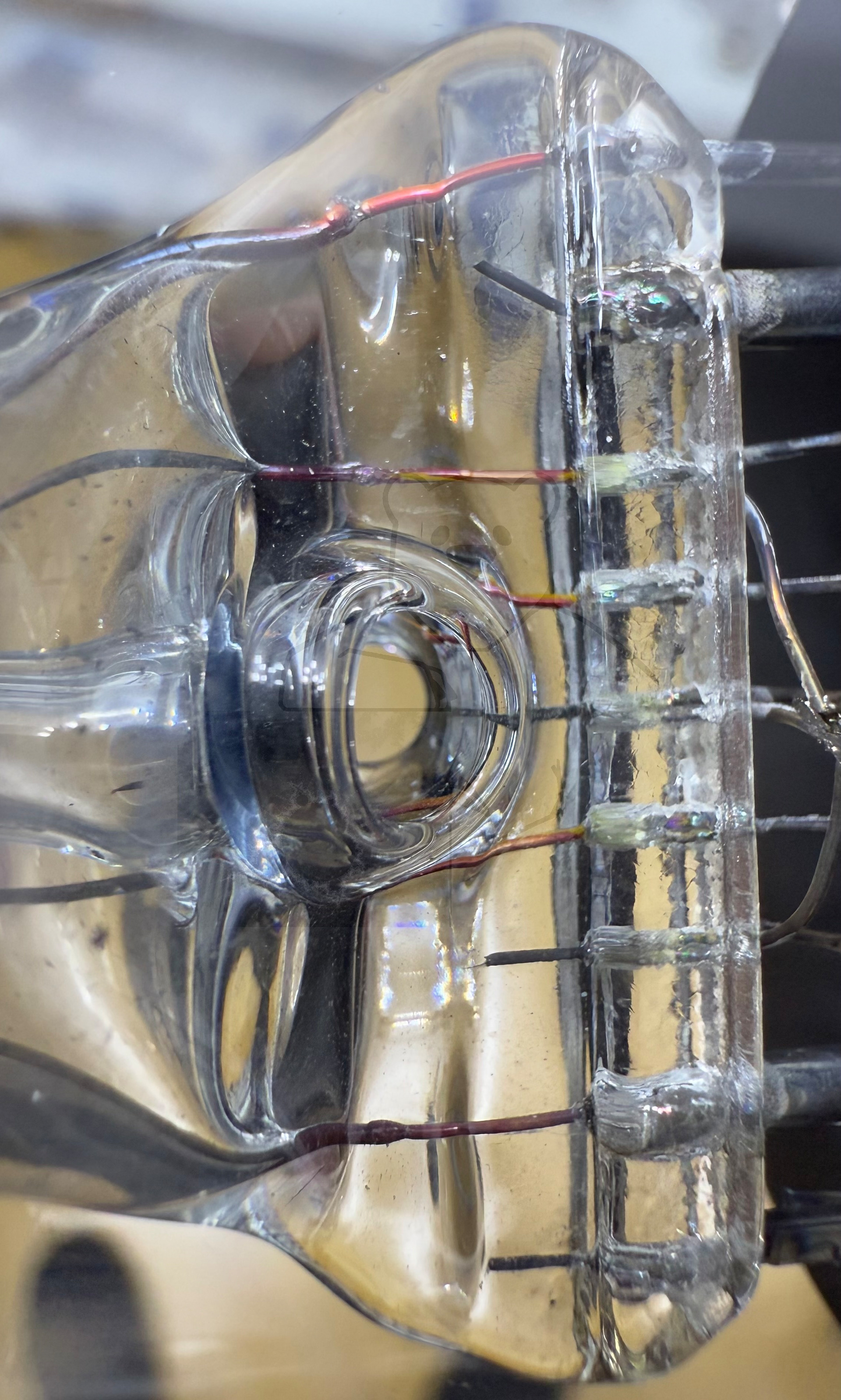

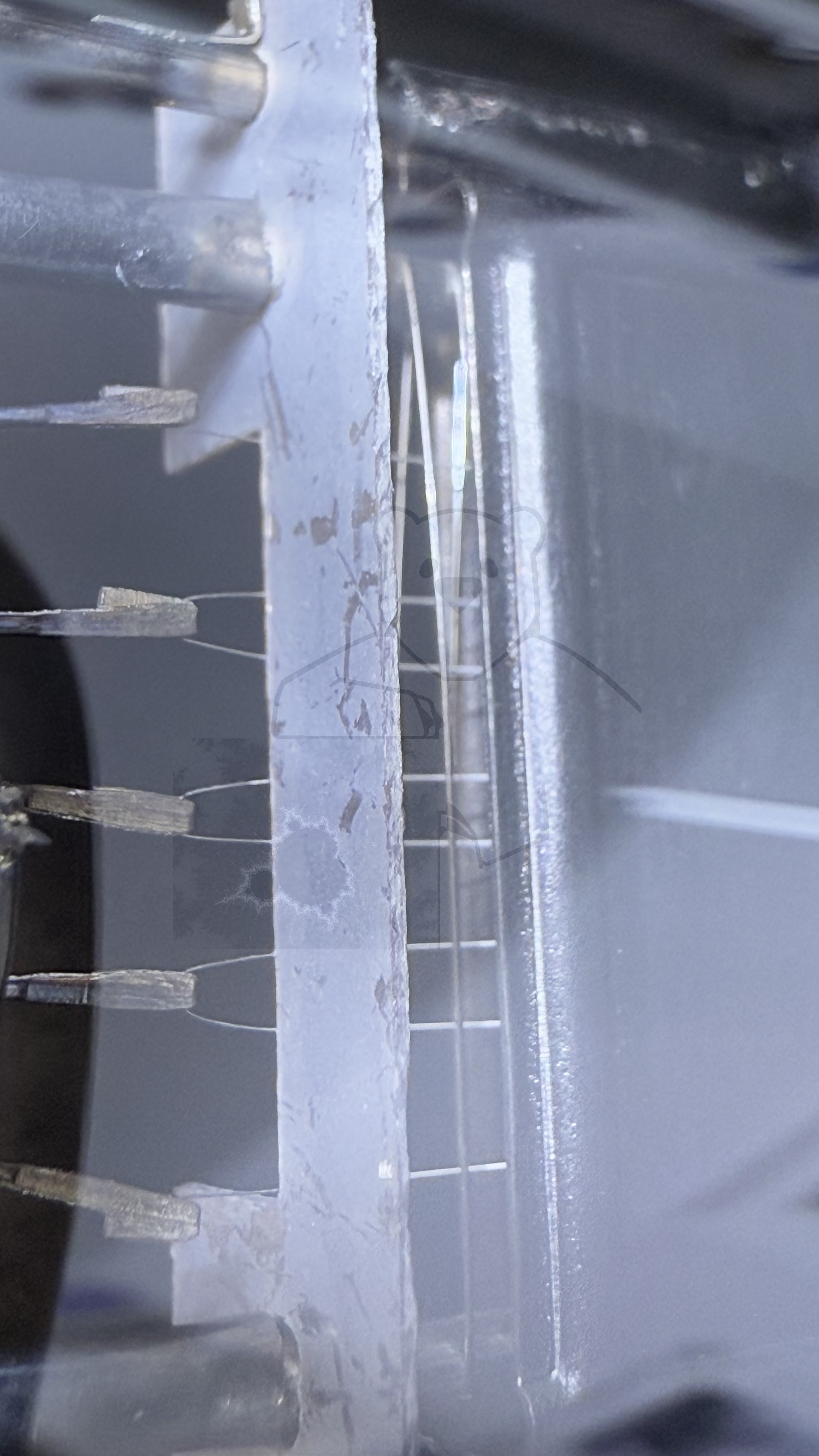

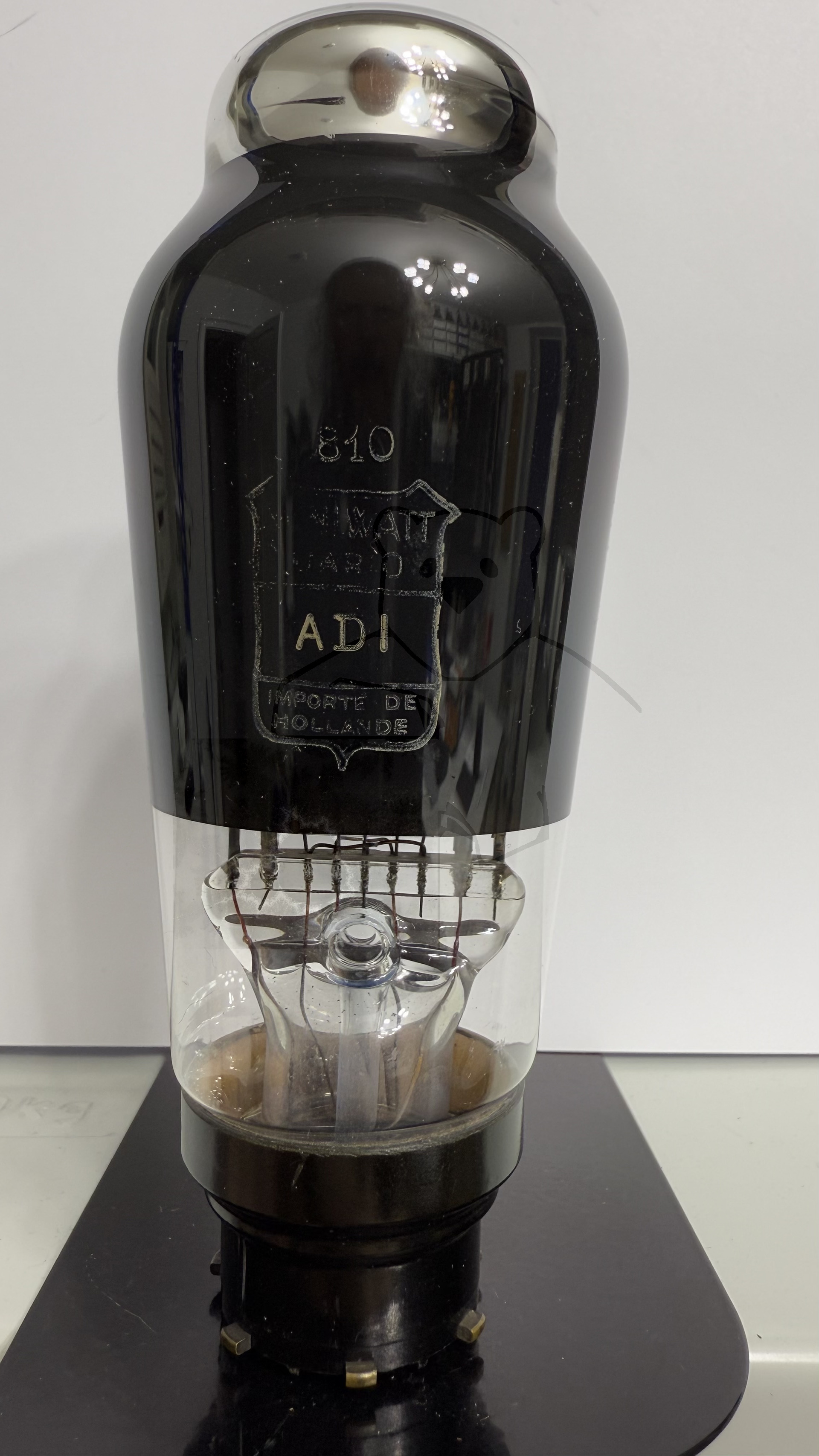

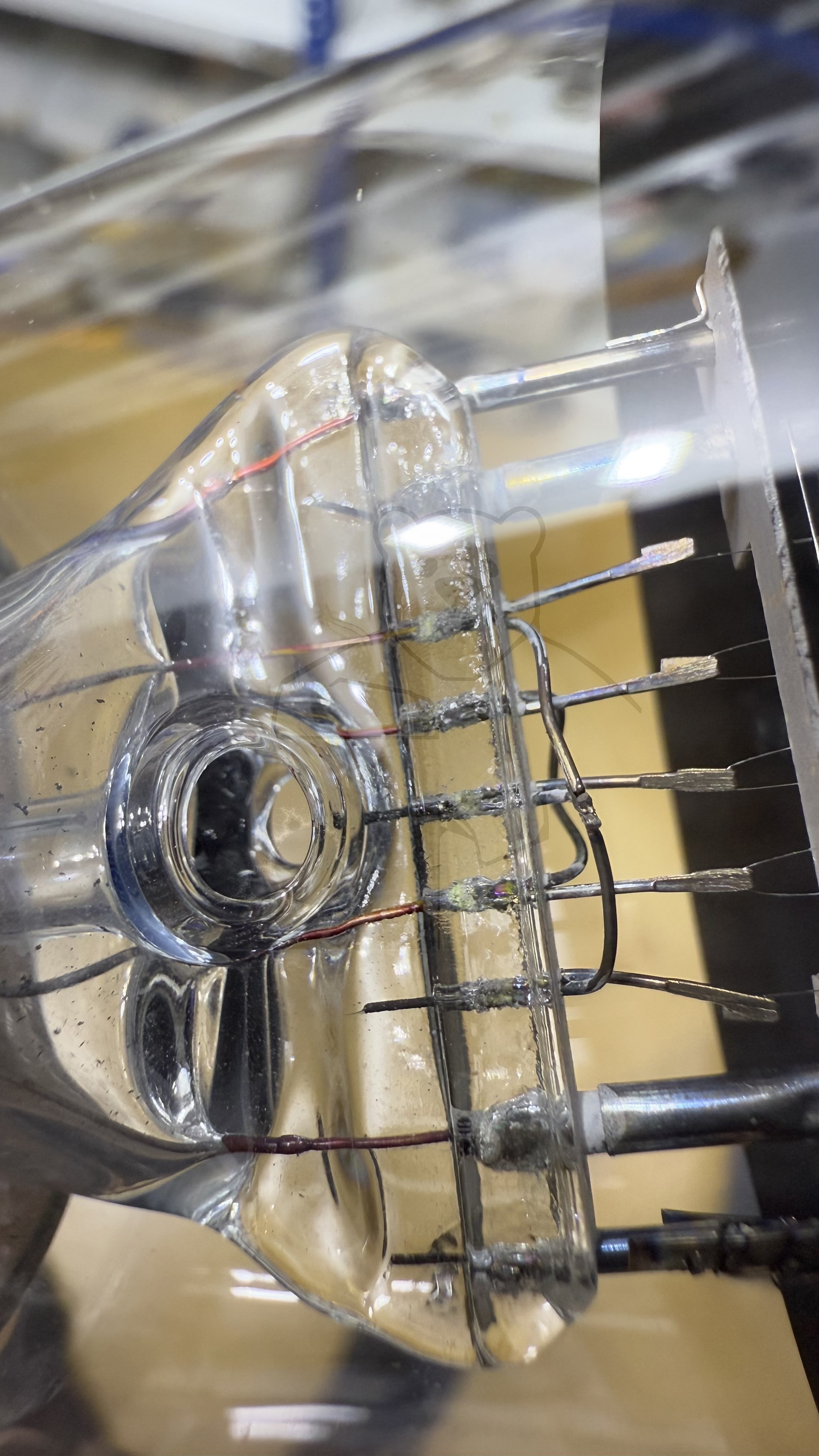

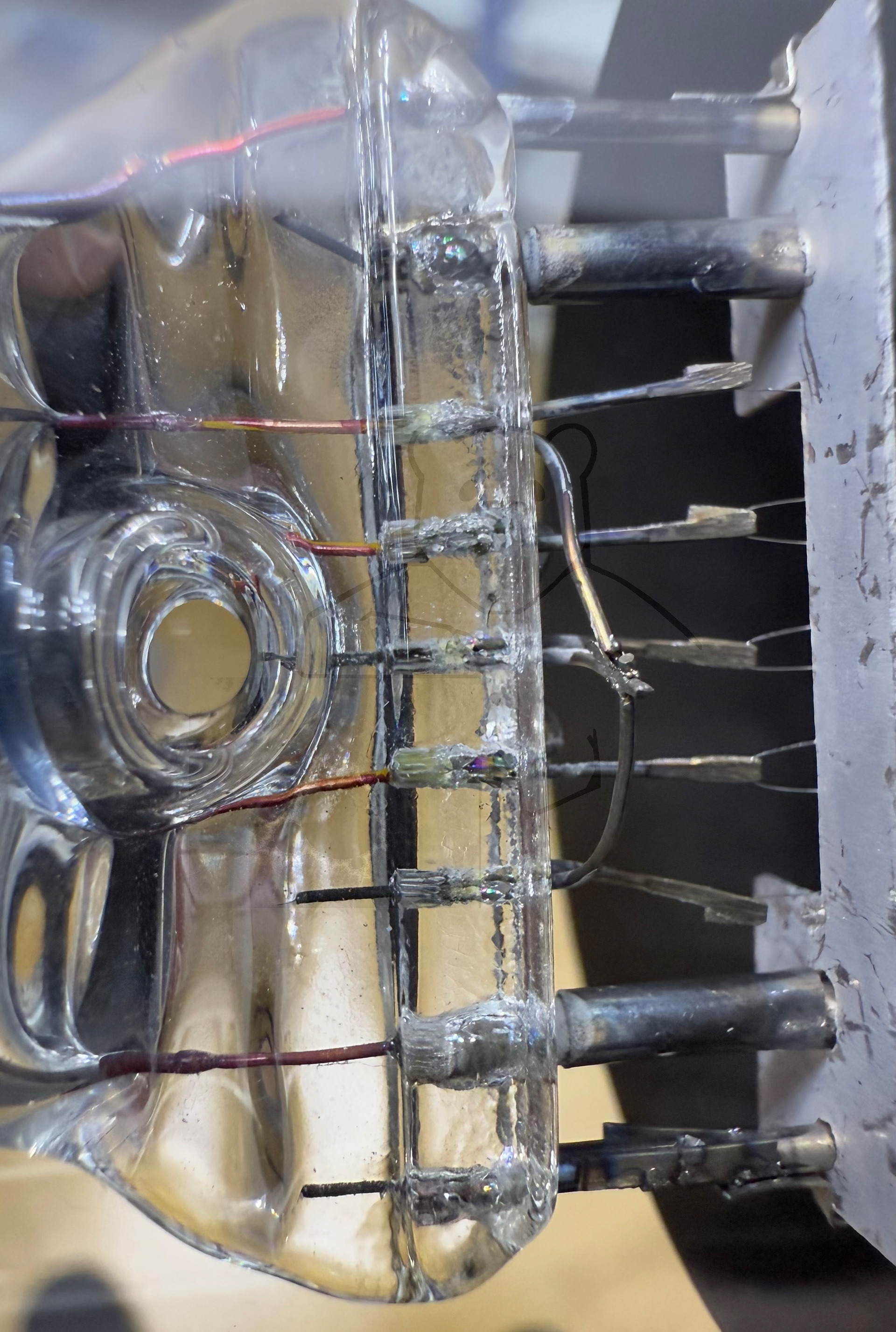

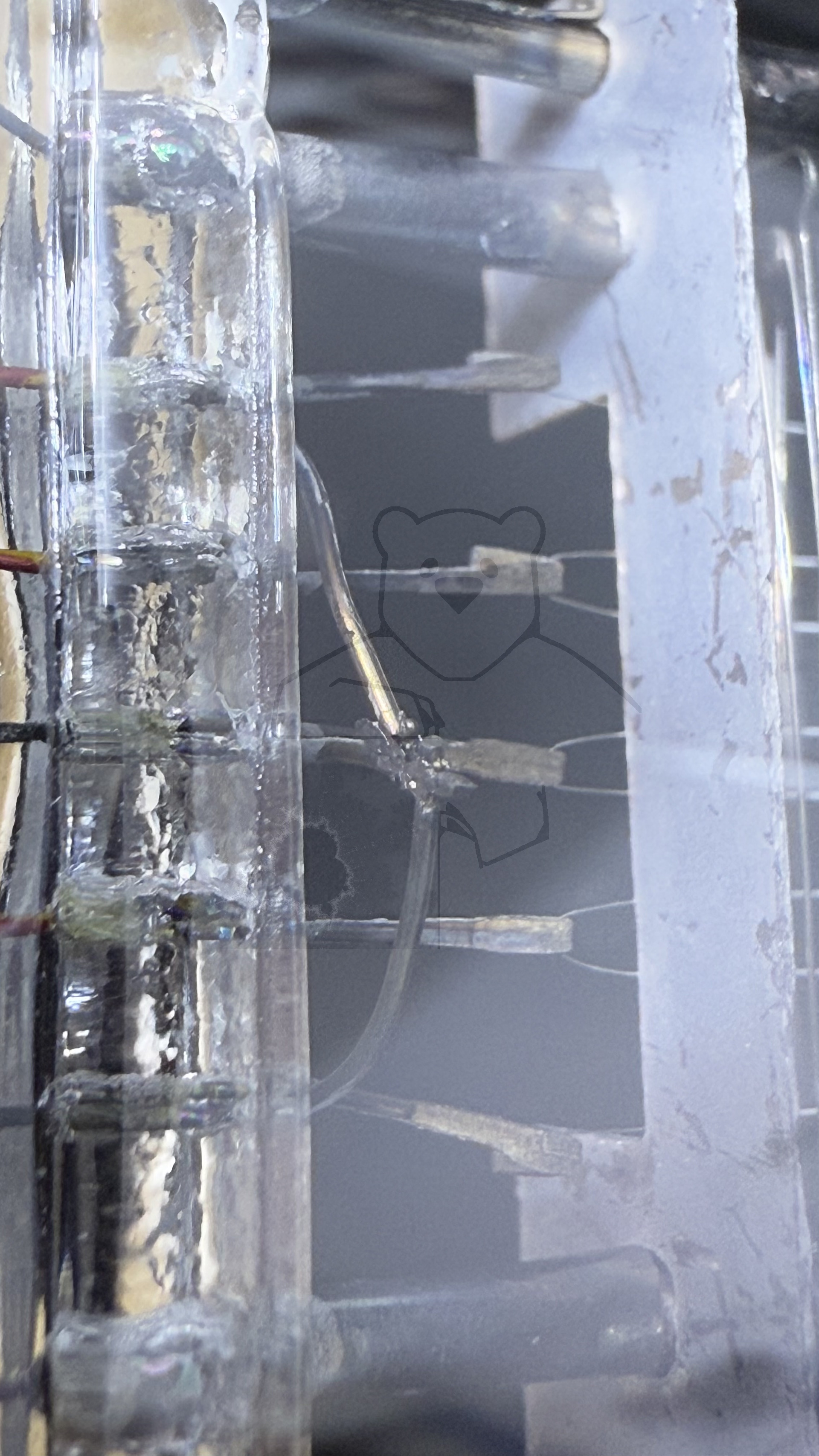

Daten und Bilder der Röhre: AD1

🔎 Beschreibung der Röhre: AD1 Inventarnummer: 07854

Name	→ AD1 📺 Mit Video
Vergleichsname
Hersteller	→ Miniwatt Dario
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,95
Art der Heizung	Direkt

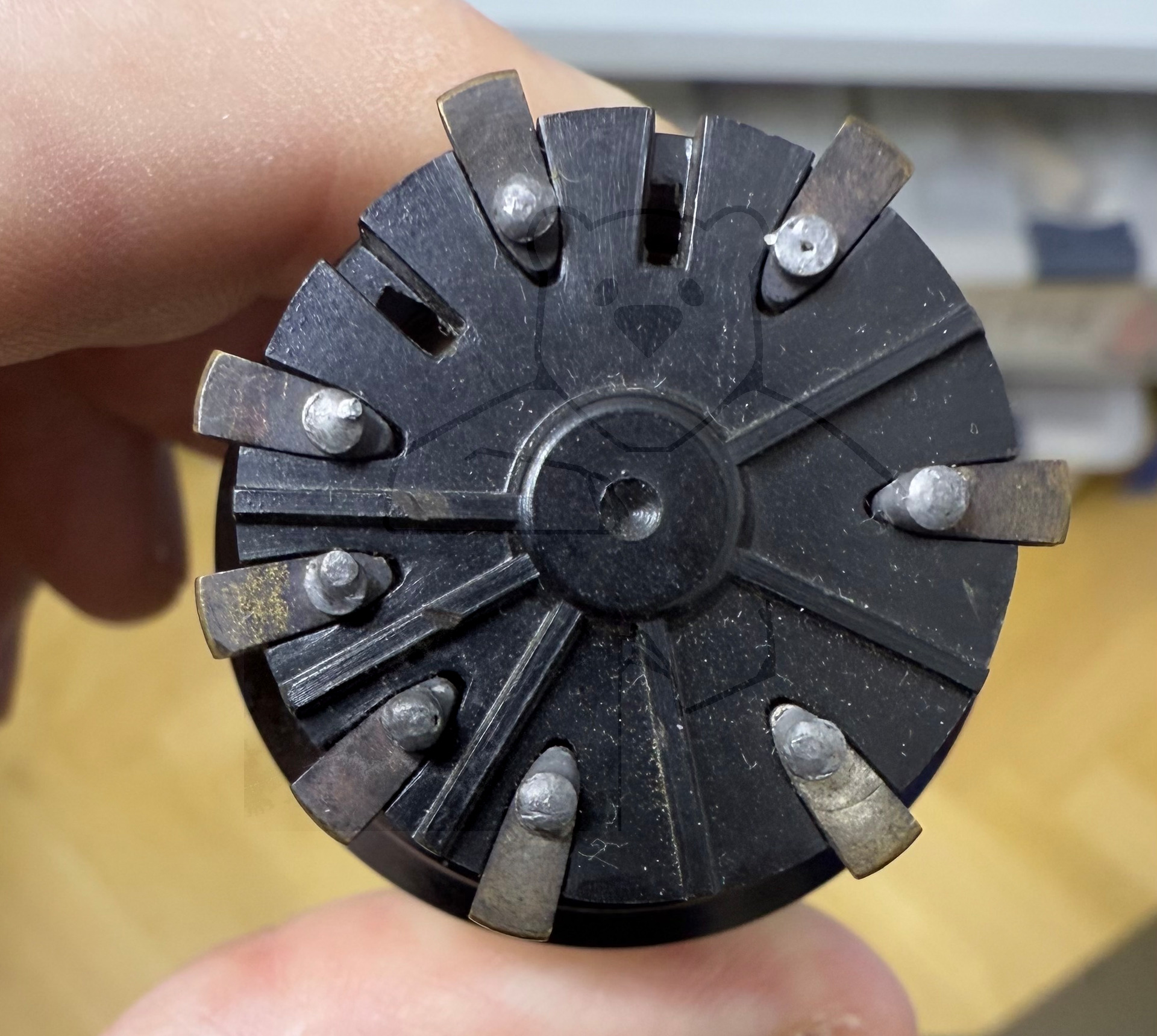

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp

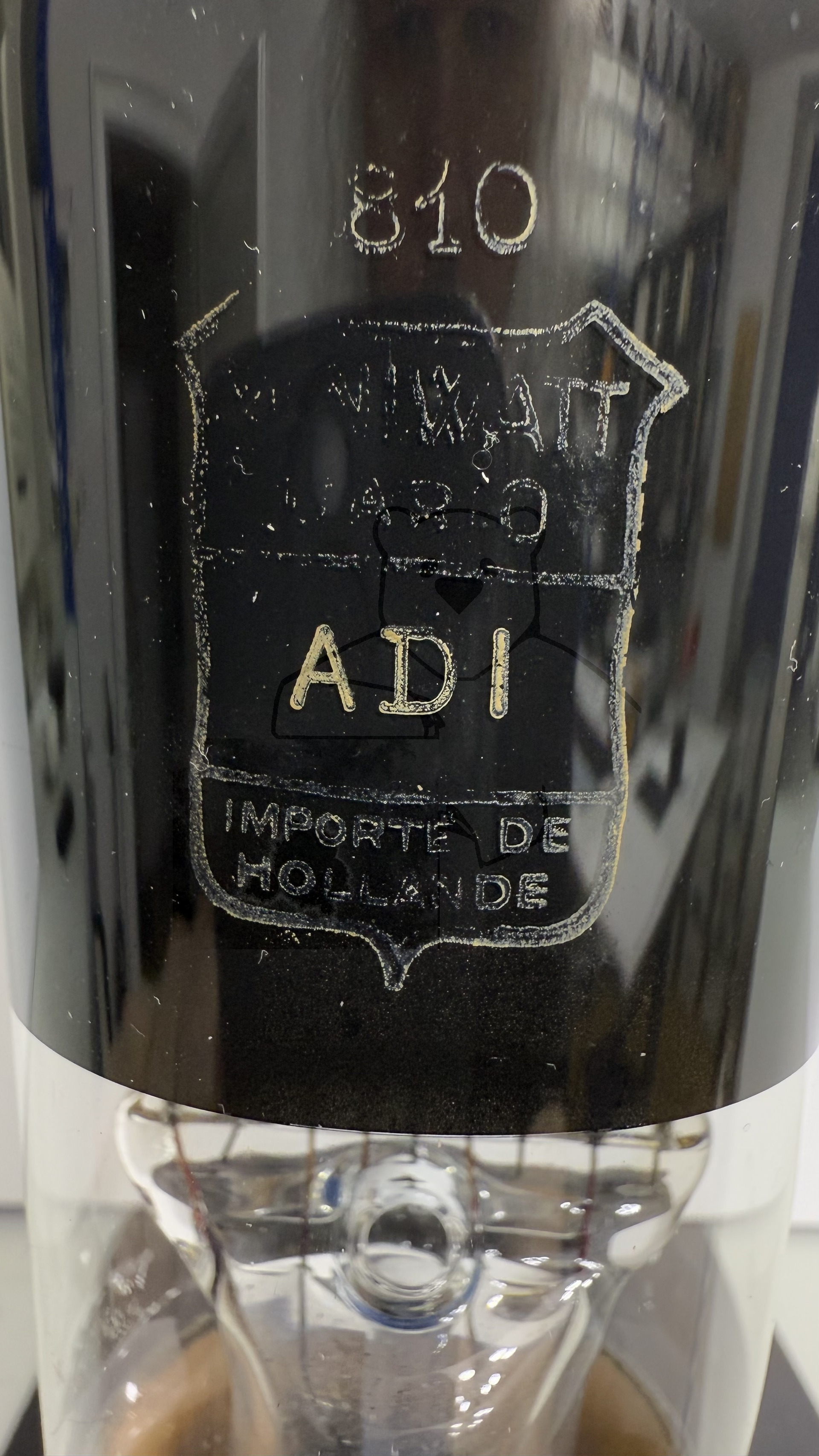

Informationen	Importé de Hollande
Kenn Nummer	810
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S129

🔎 Beschreibung der Systeme für die Röhre: AD1

	System 1
Kathode	2
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

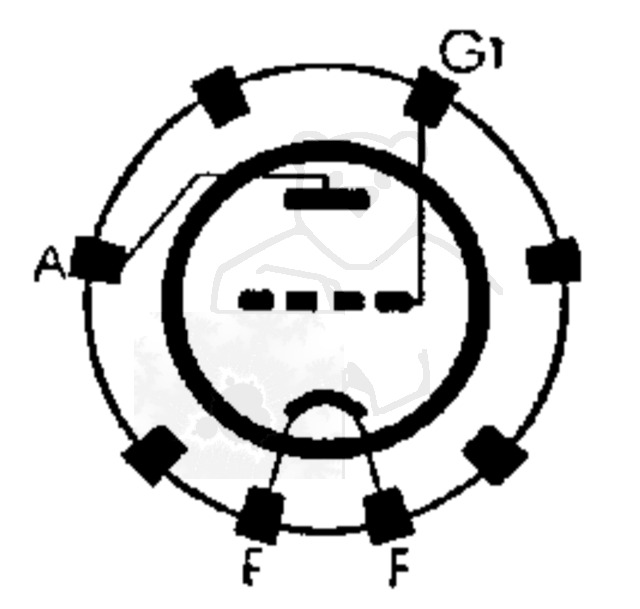

🔎 Sockelschaltung der AD1
