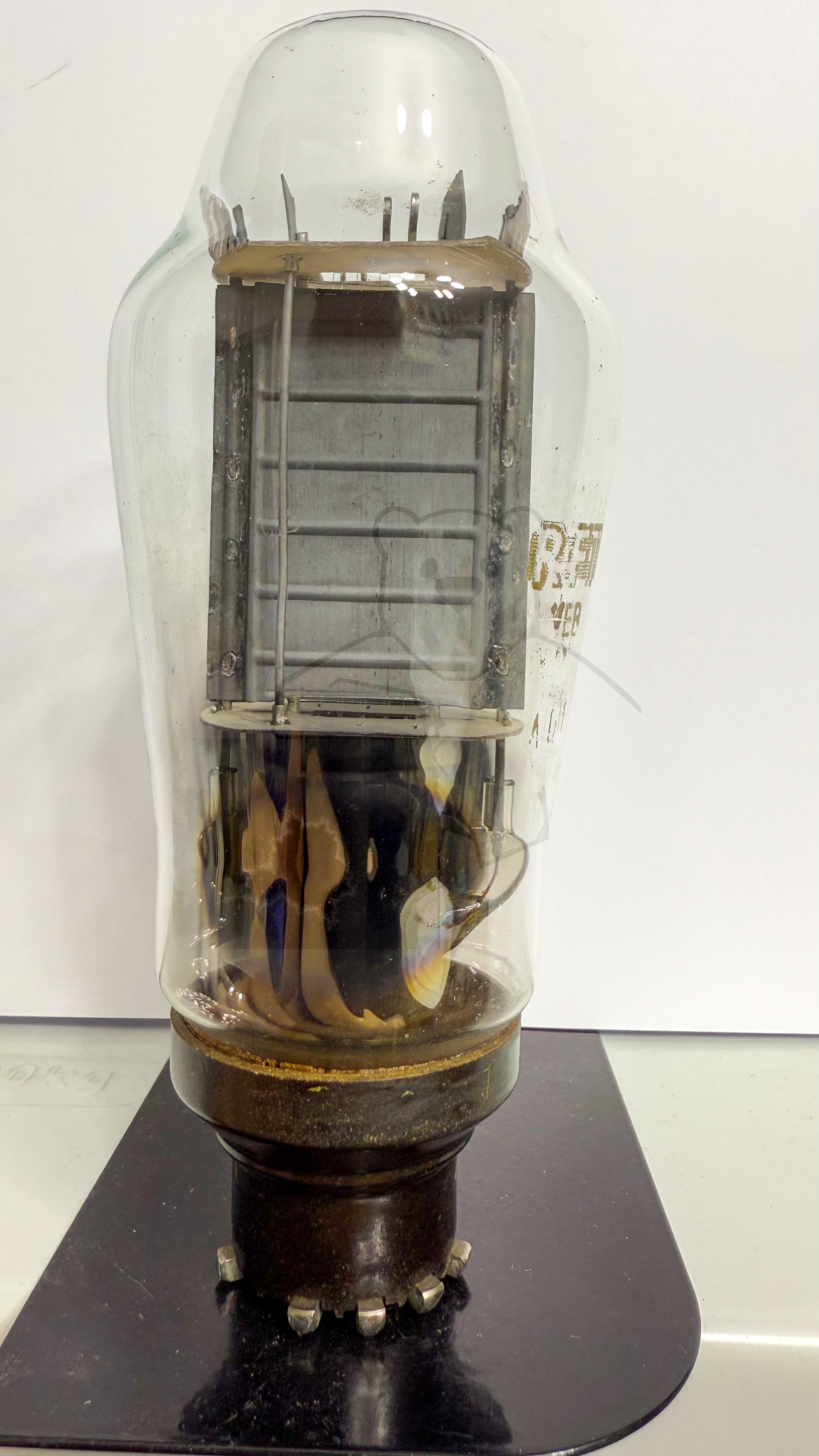

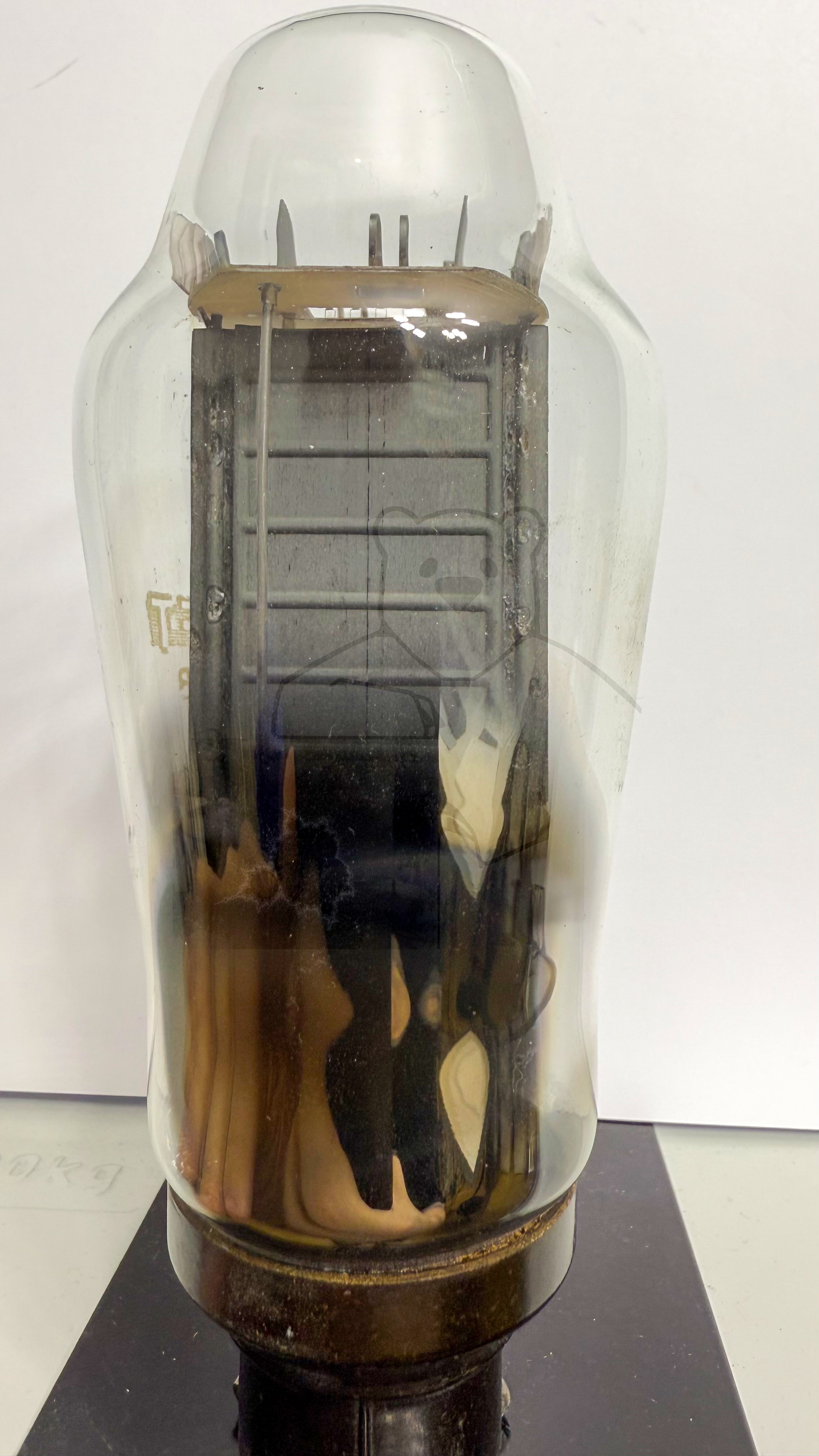

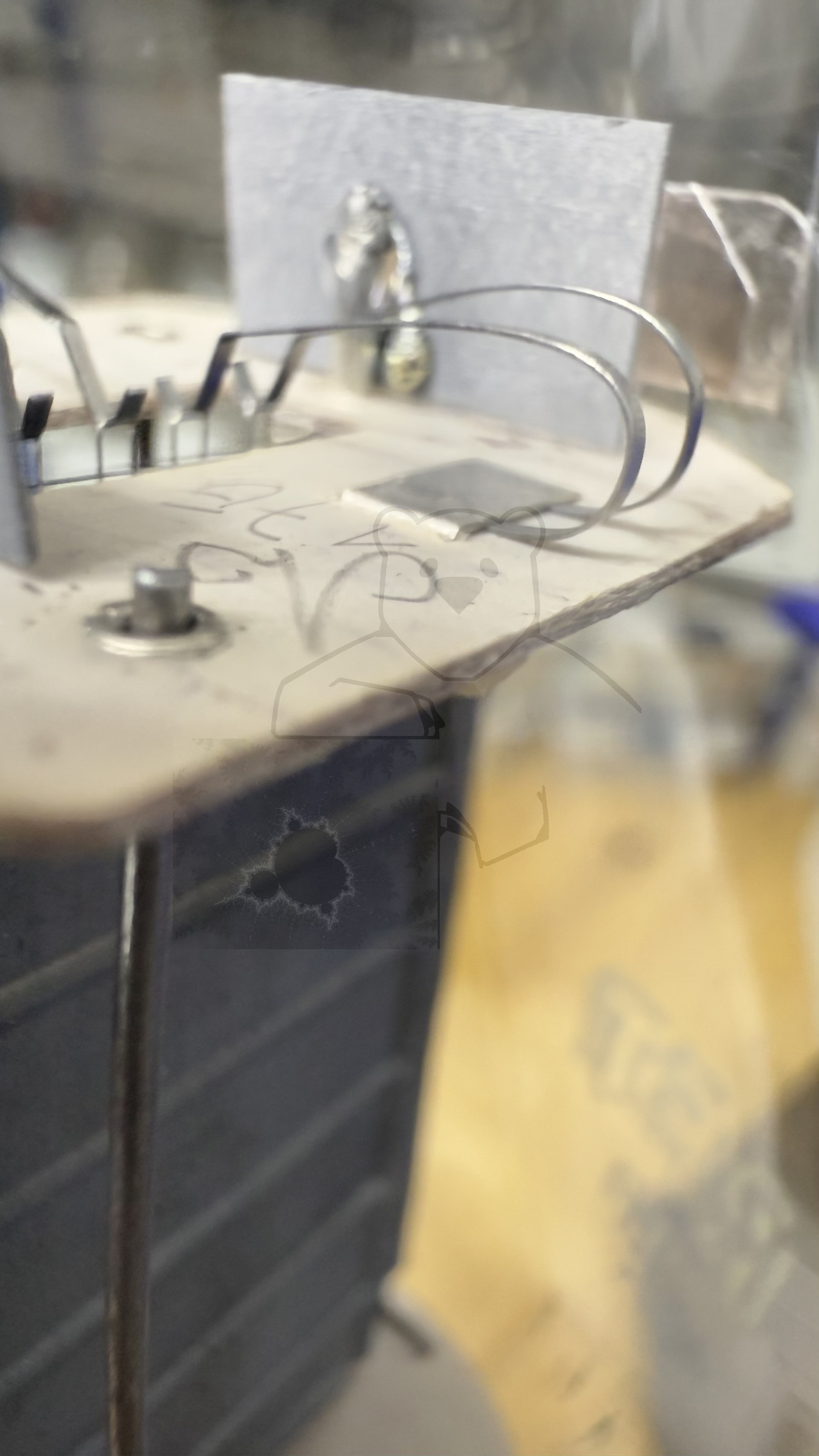

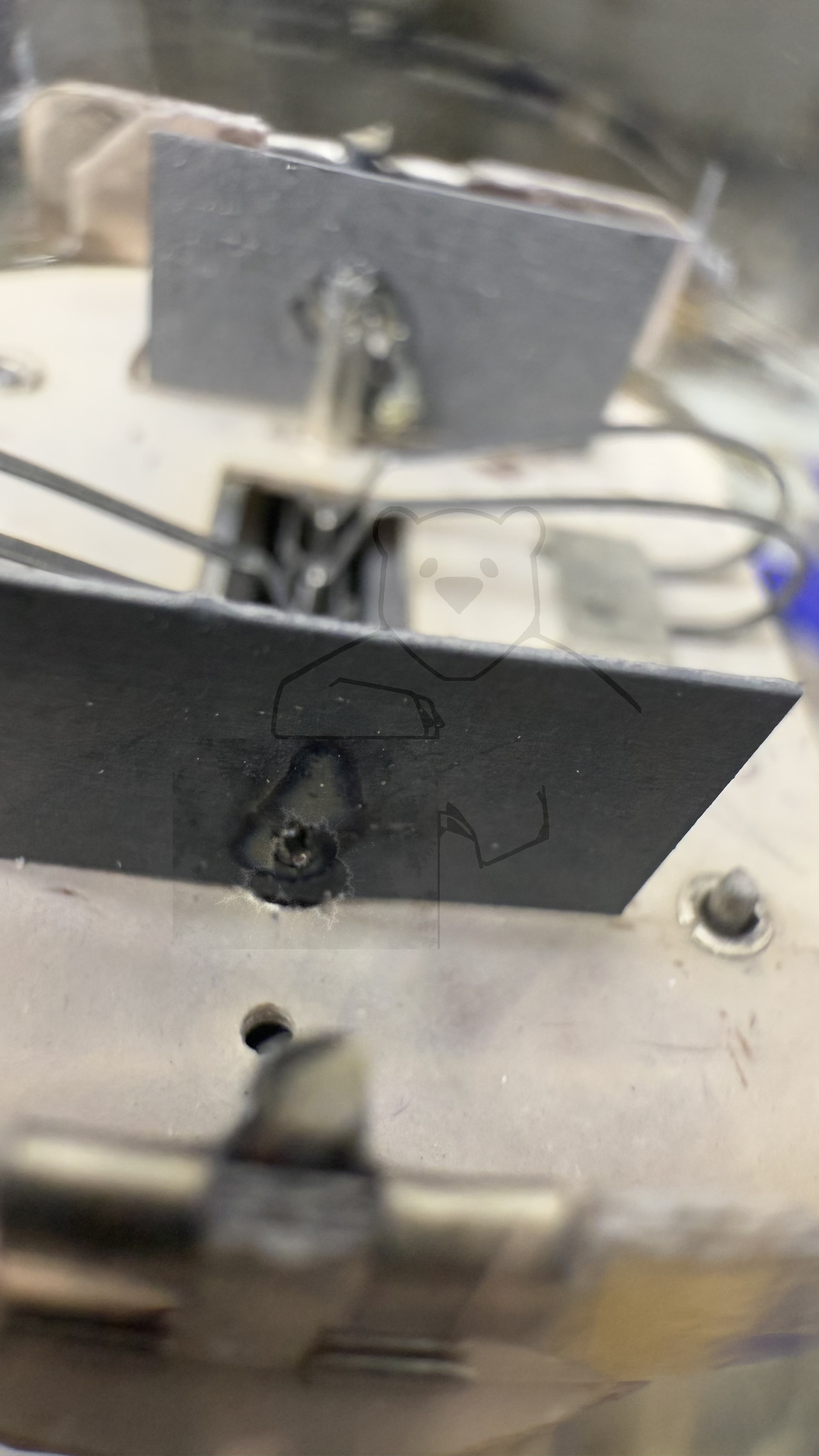

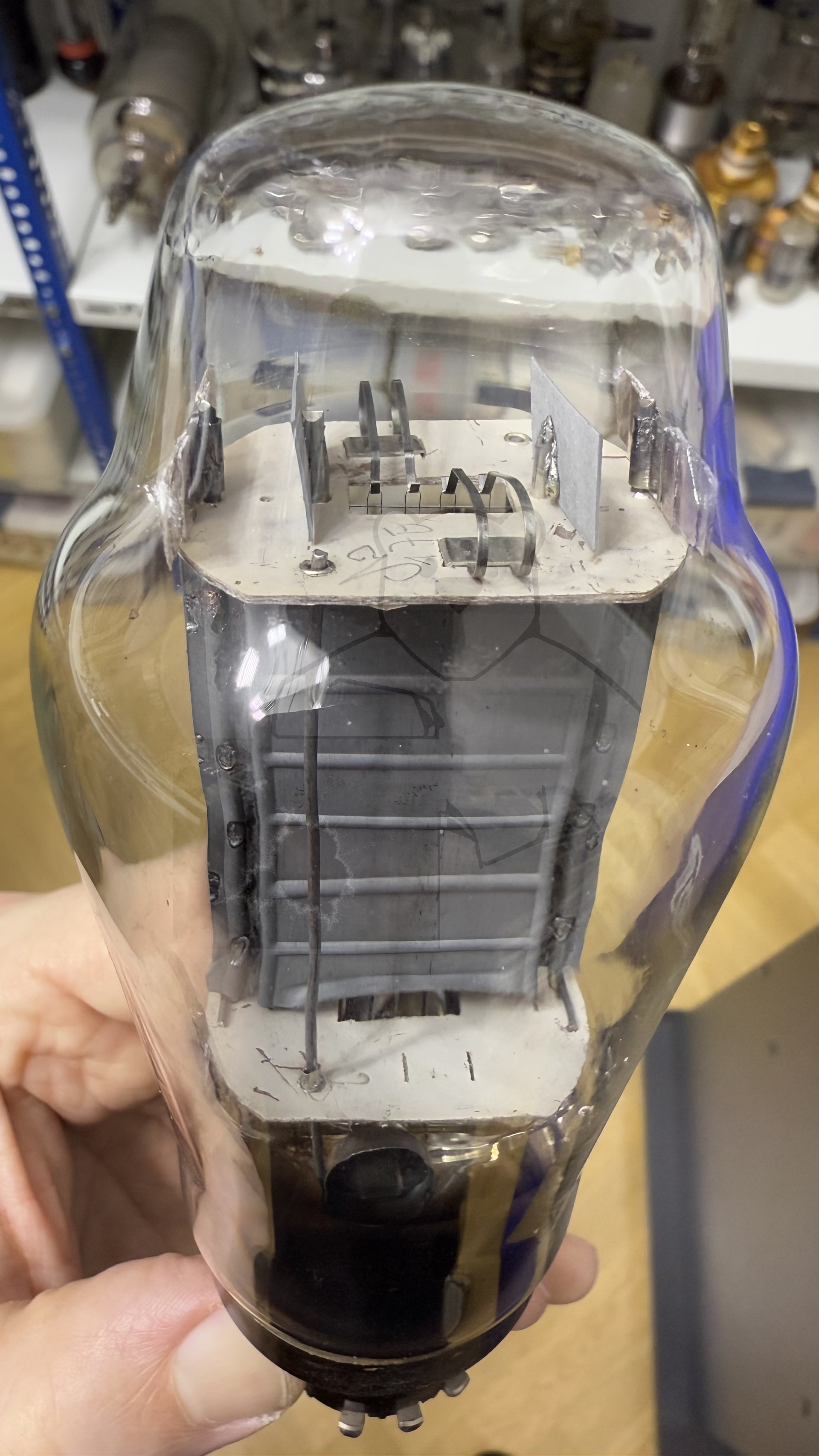

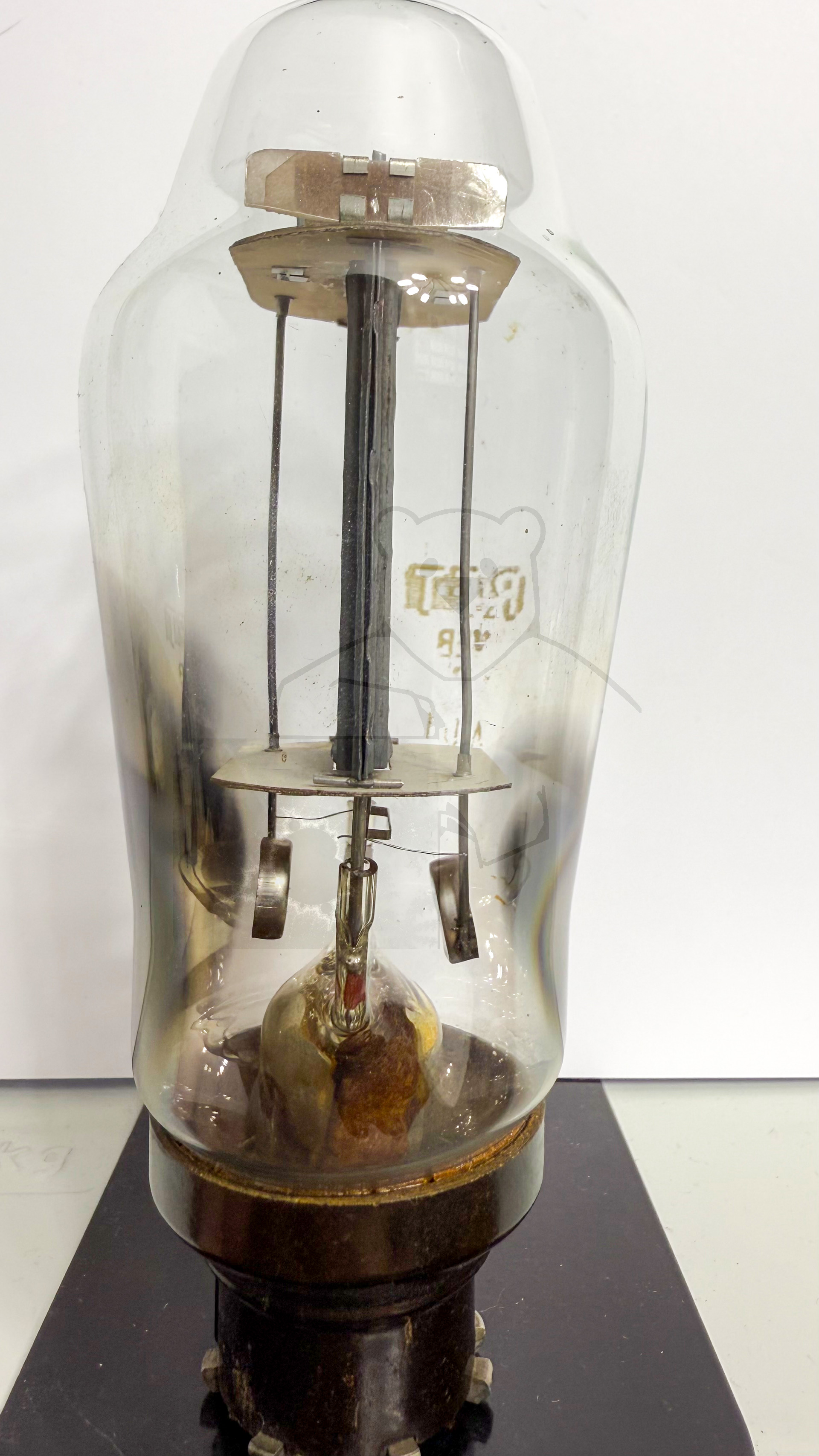

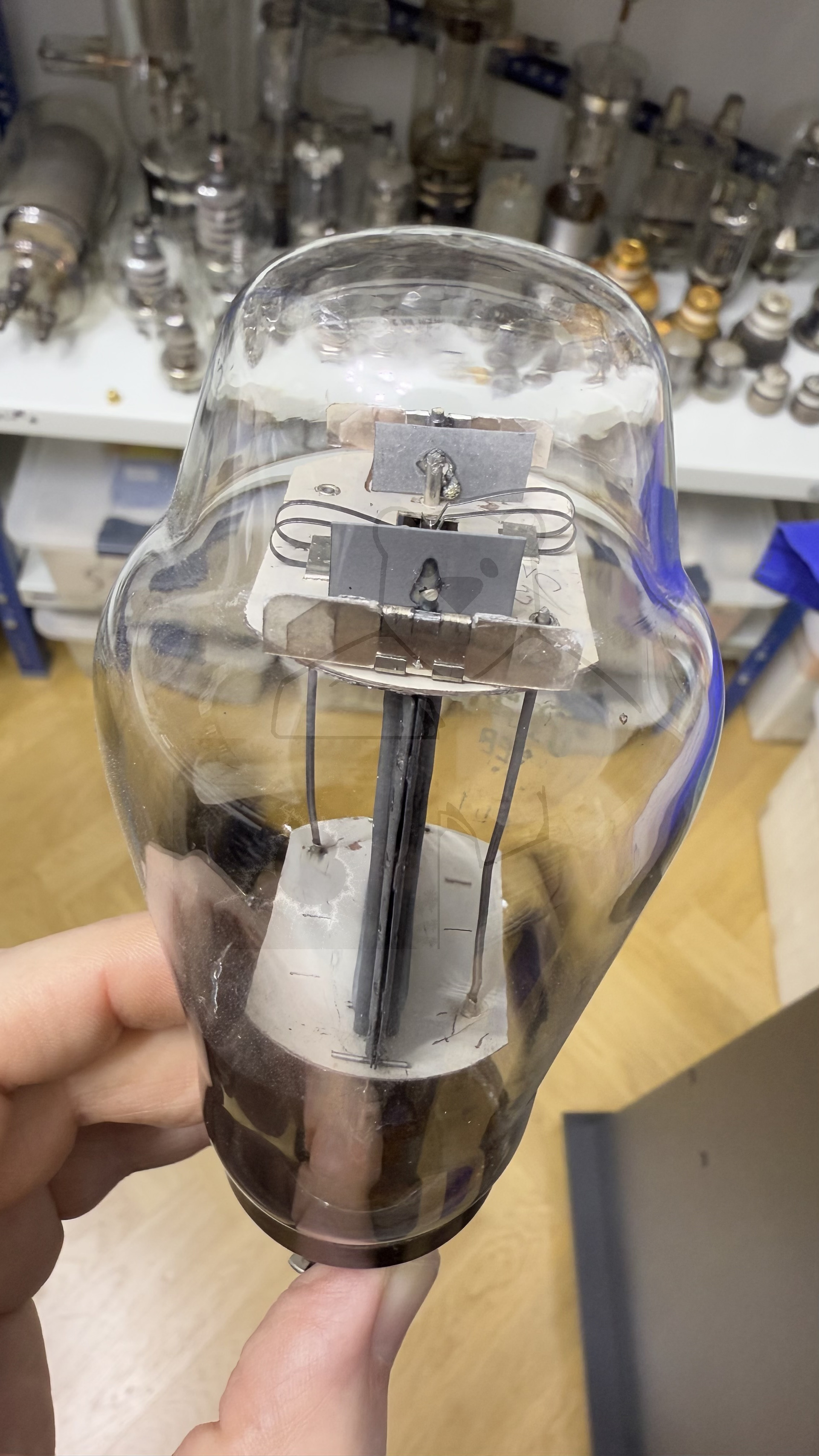

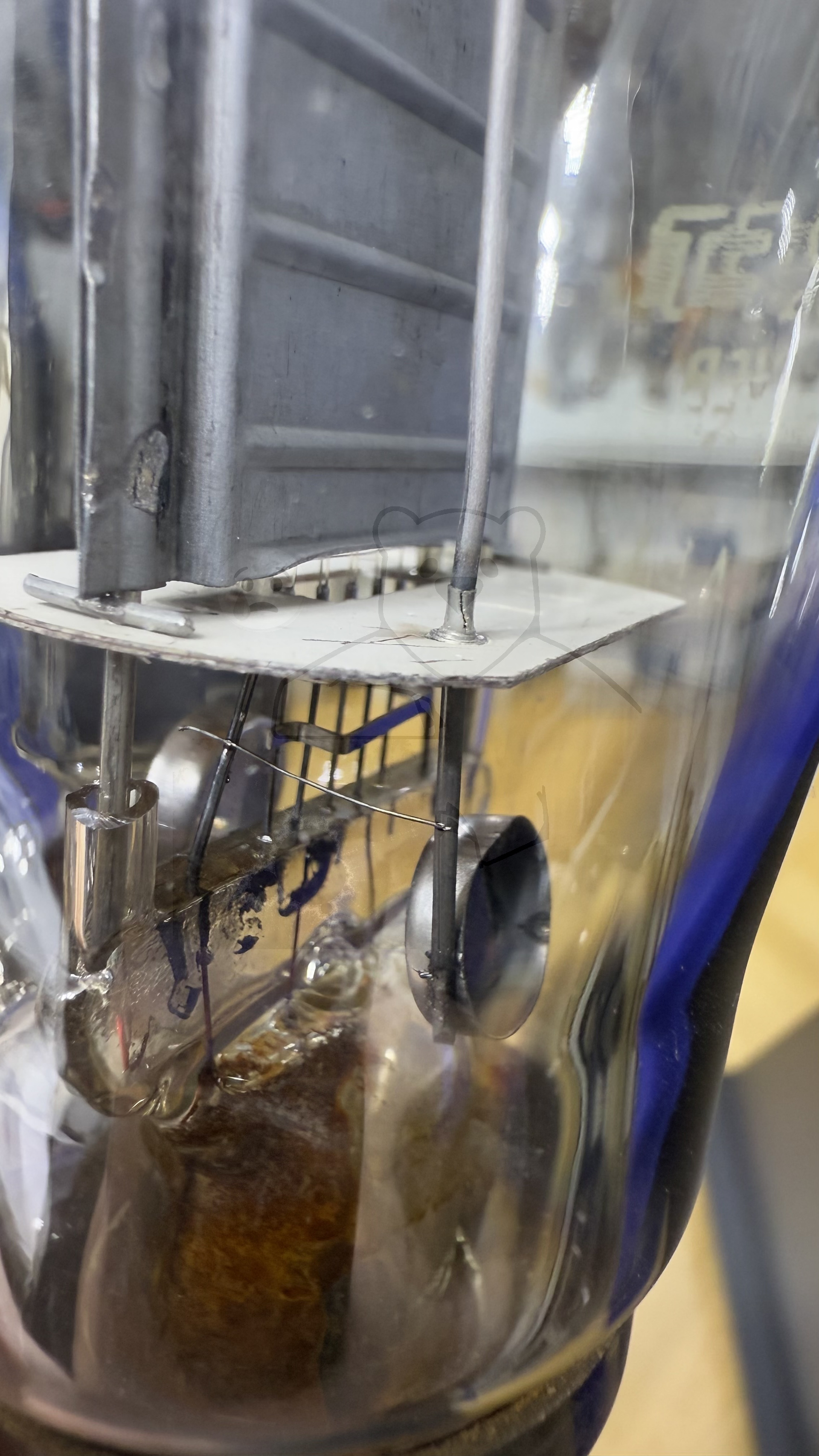

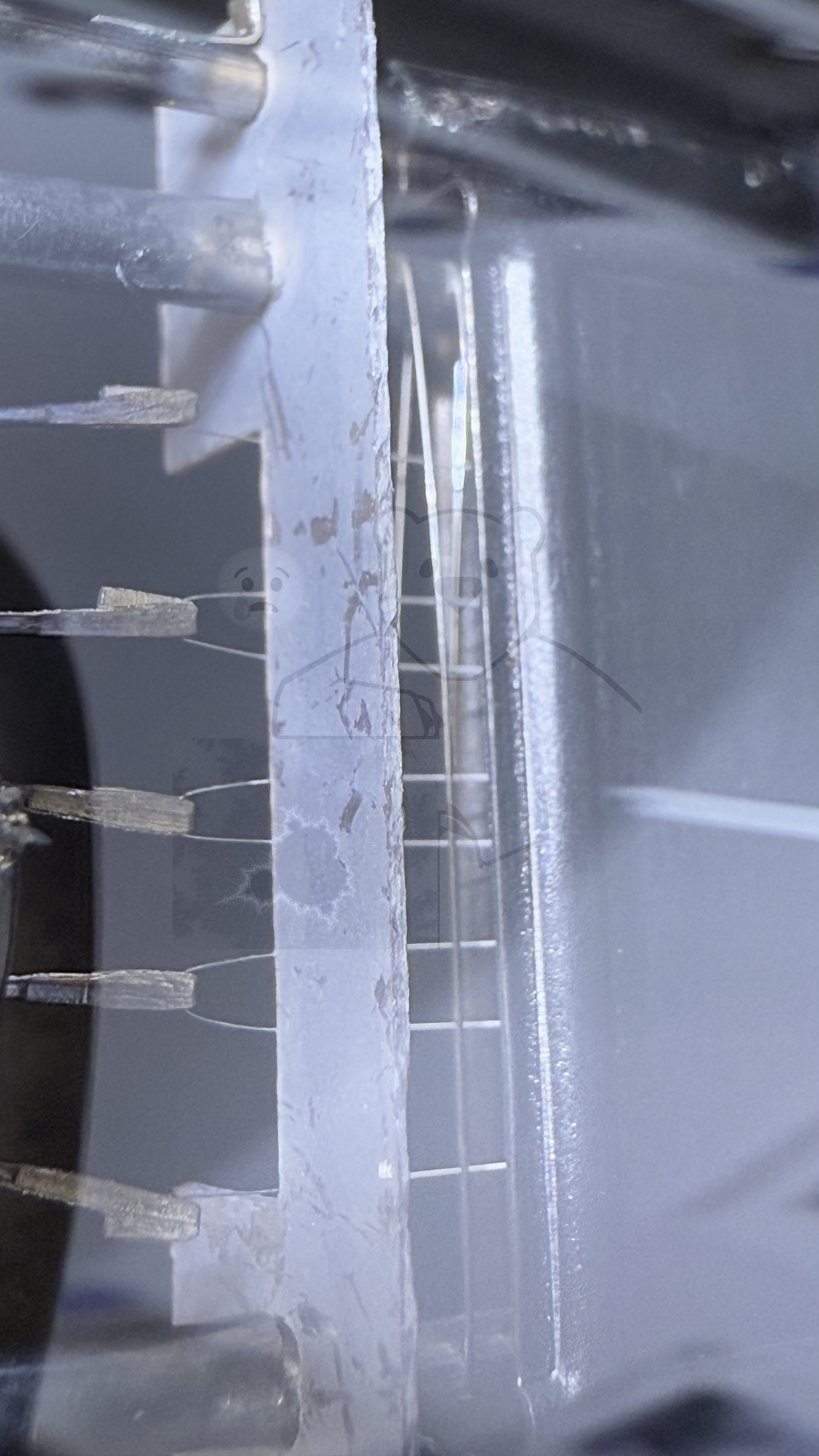

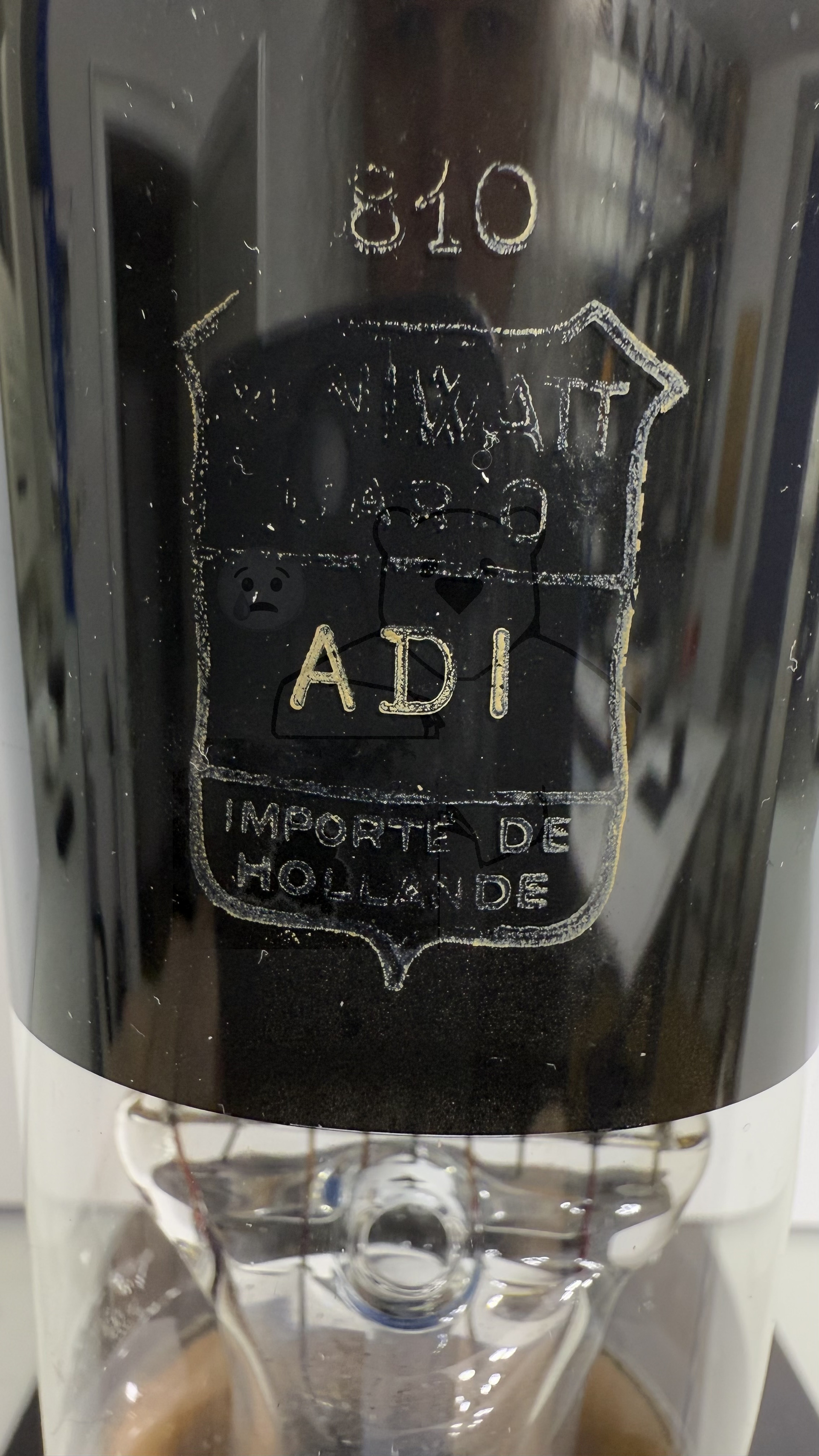

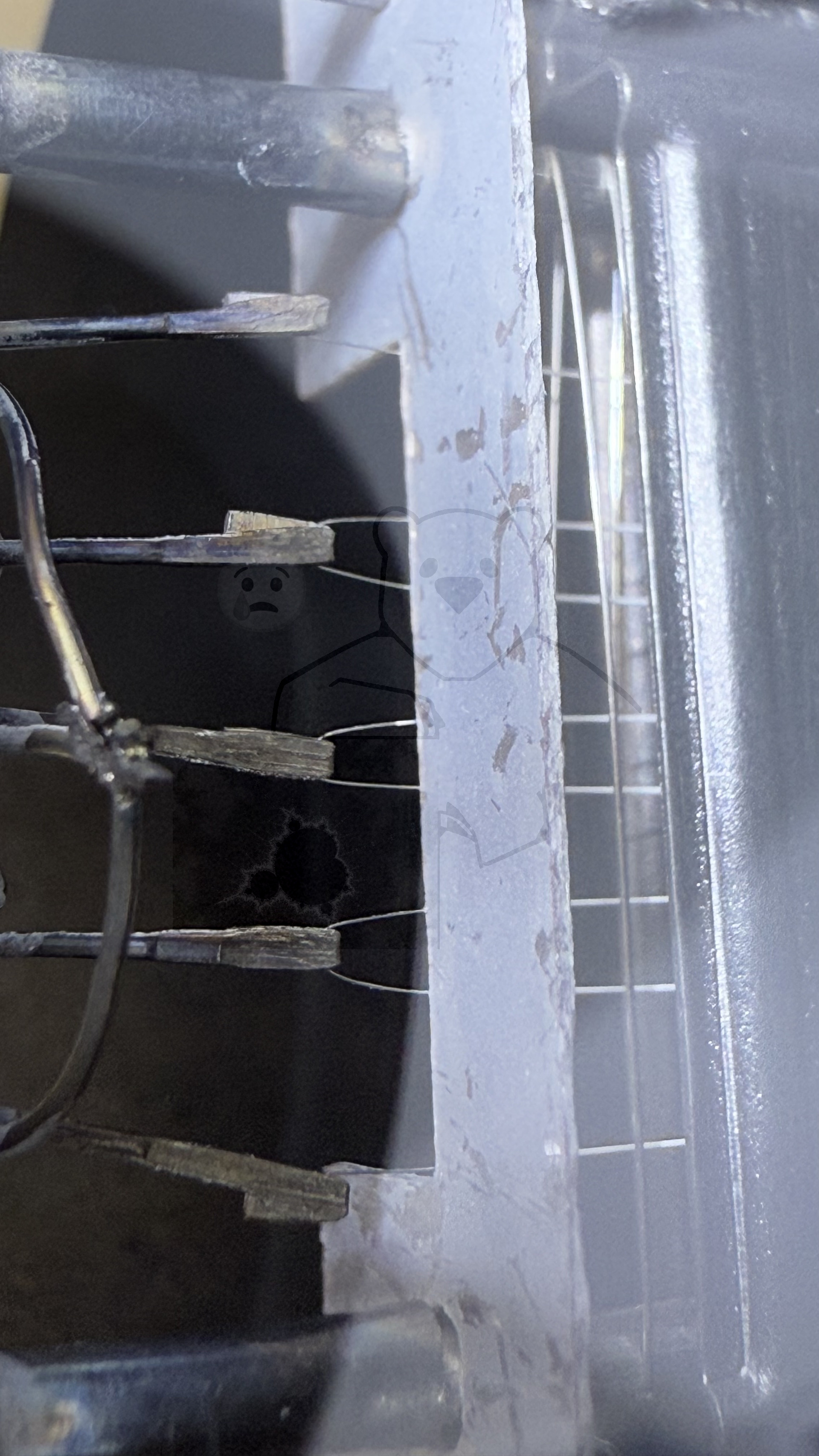

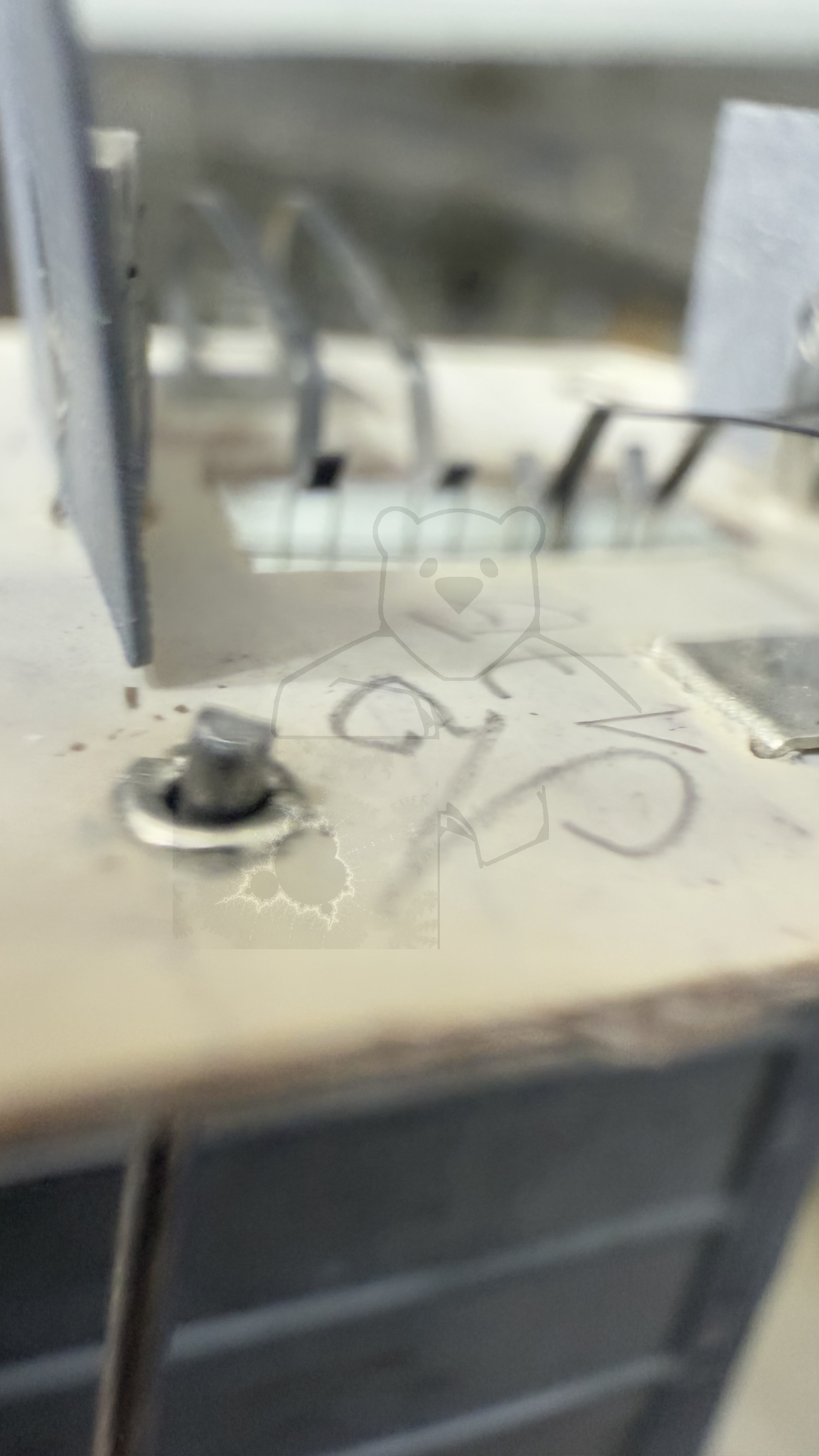

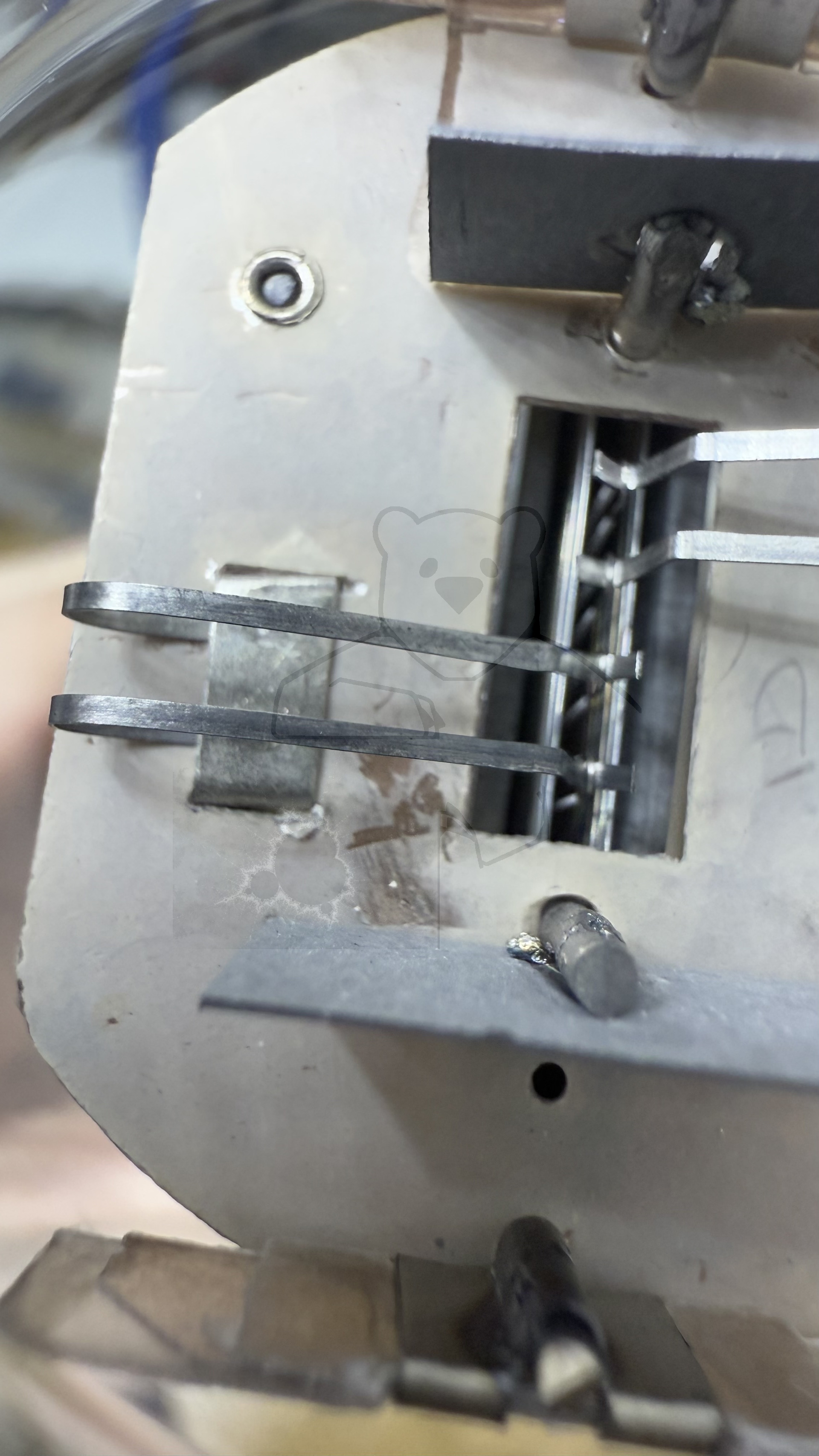

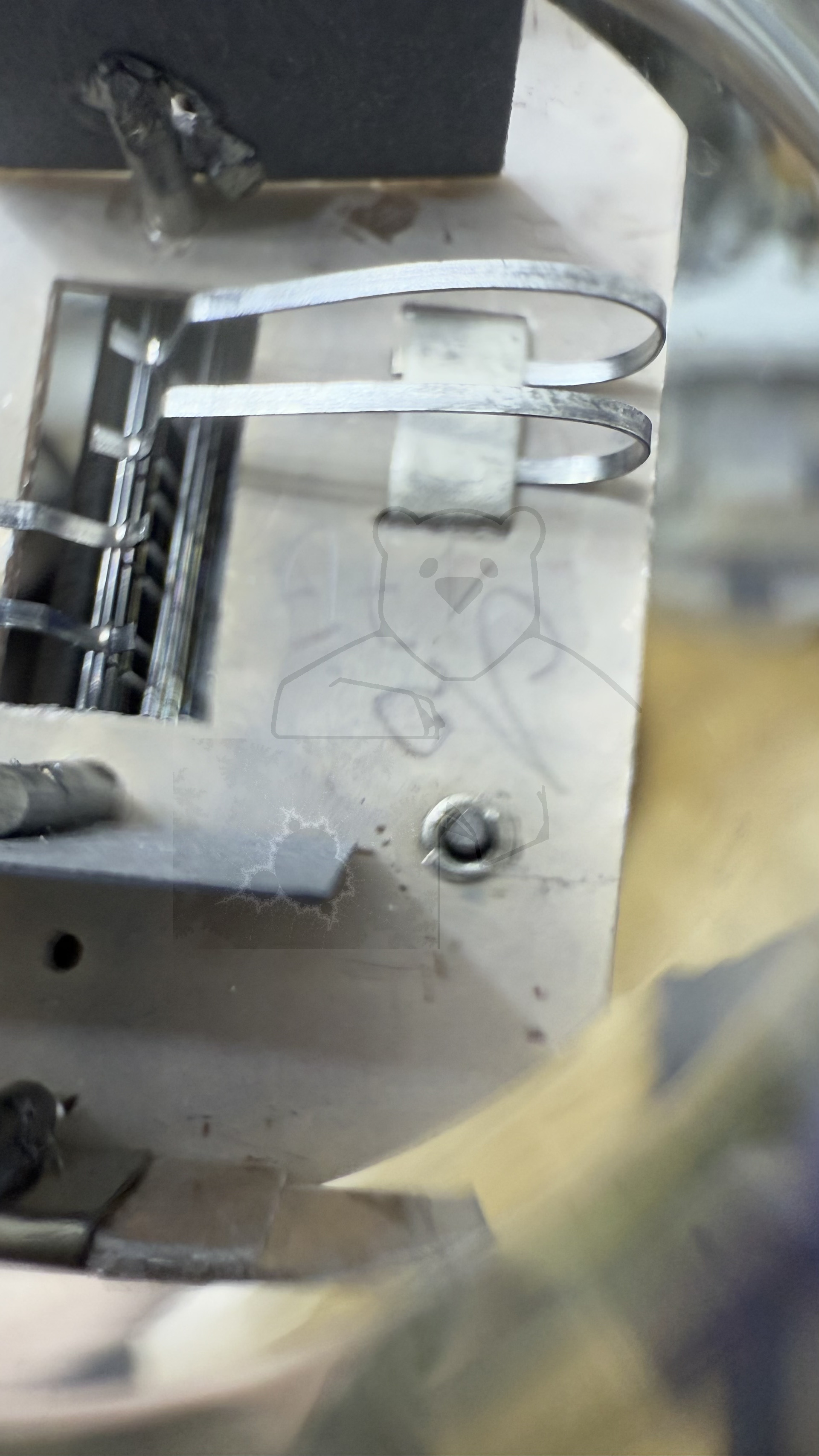

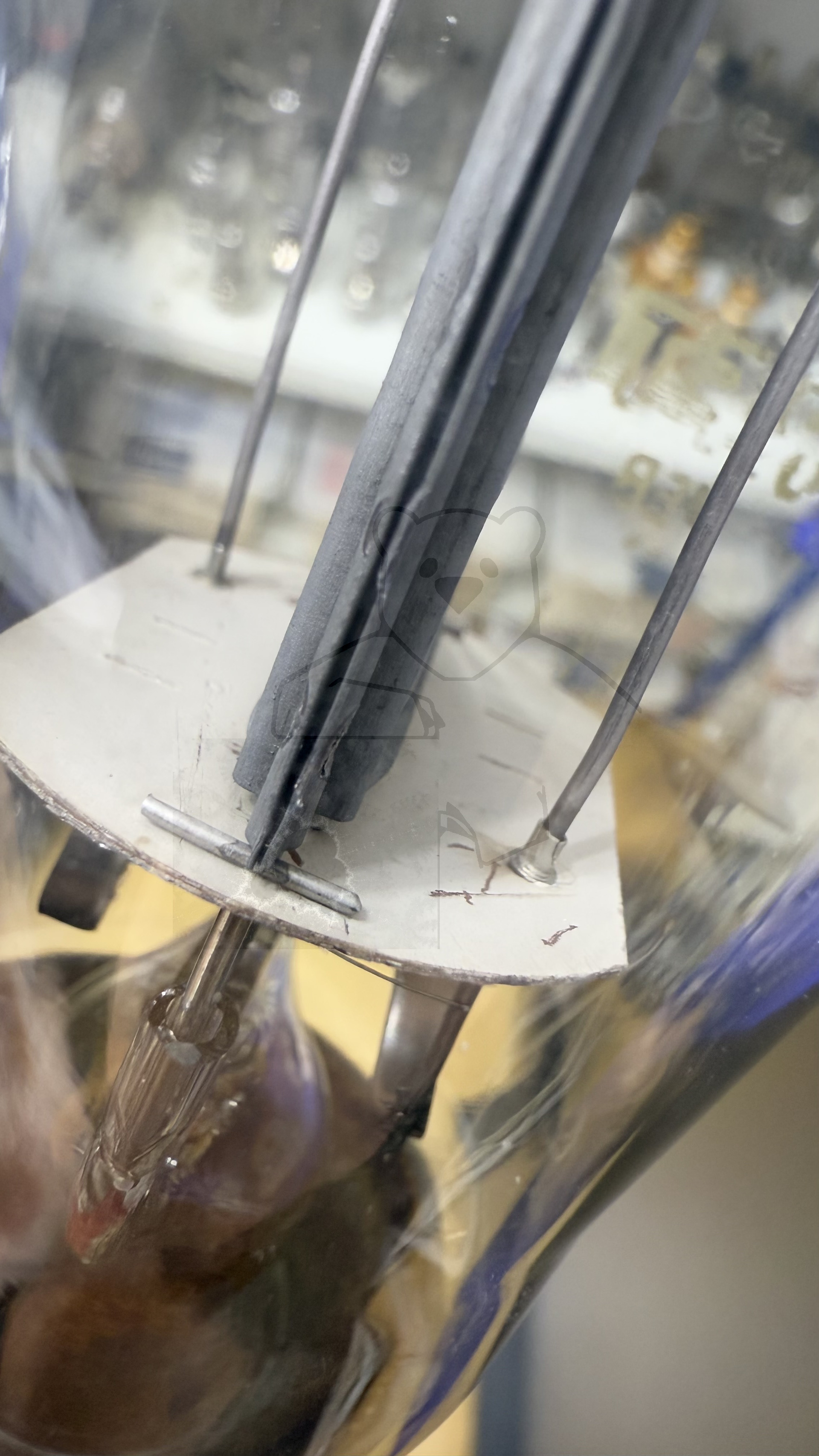

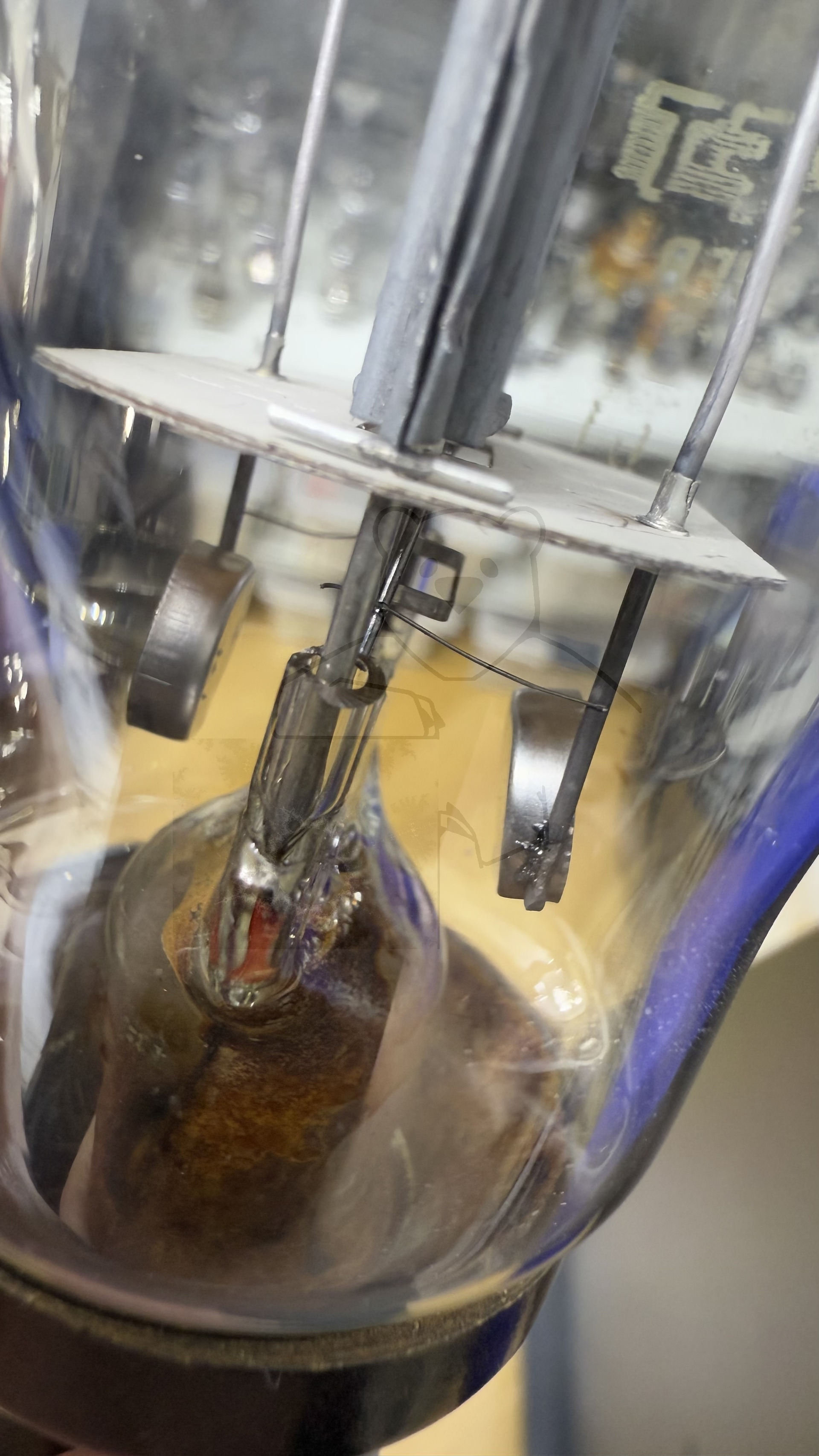

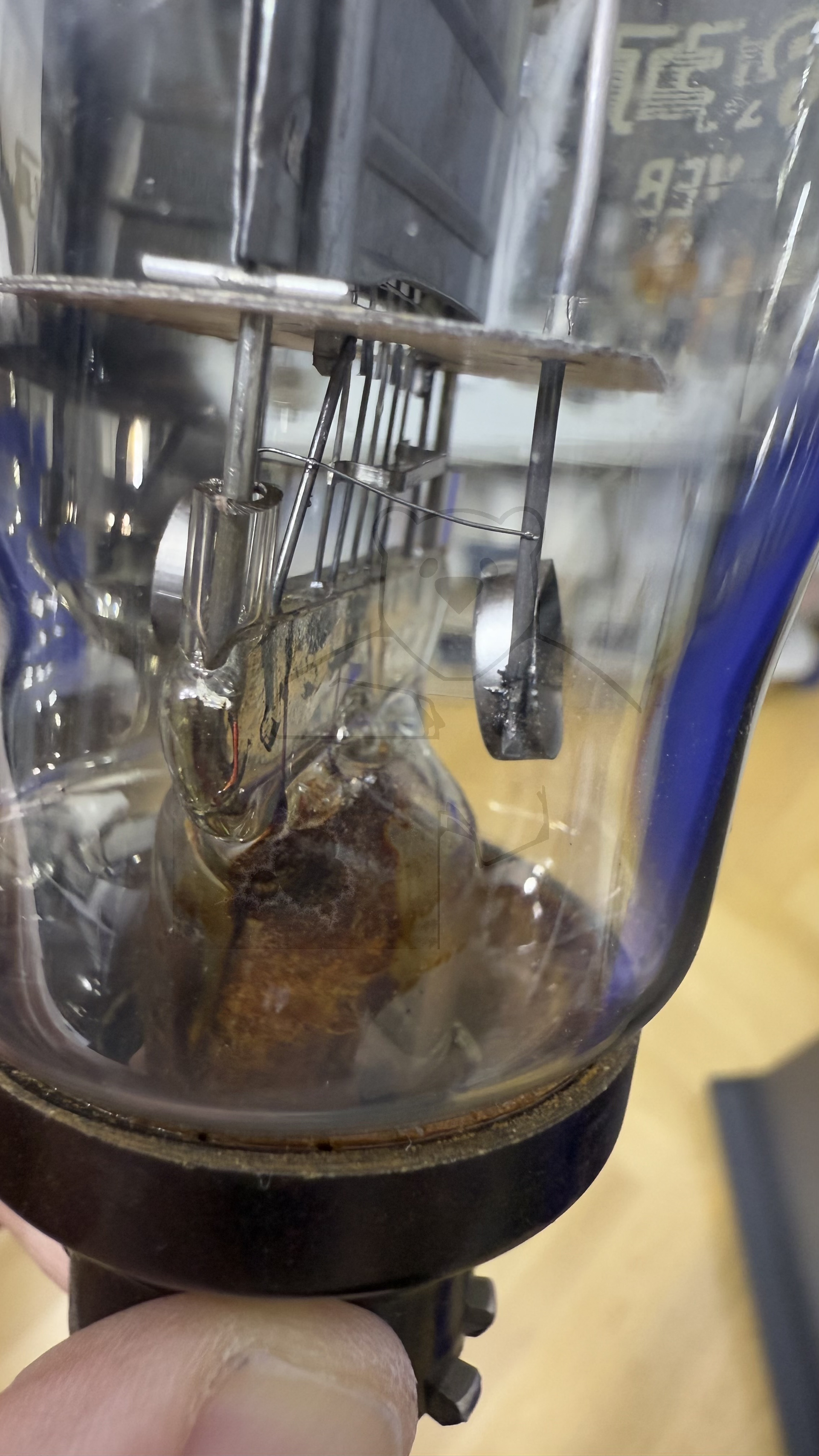

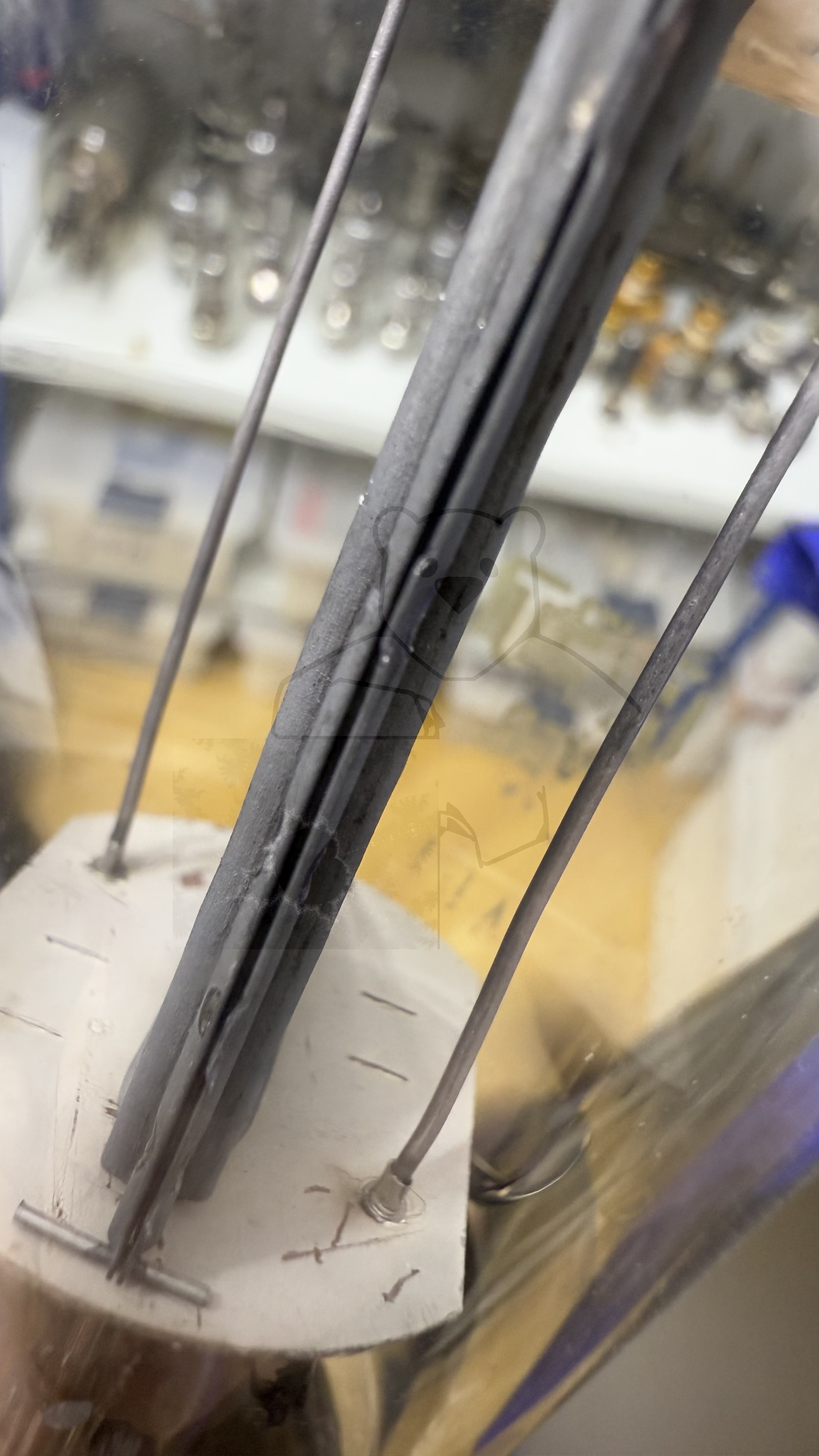

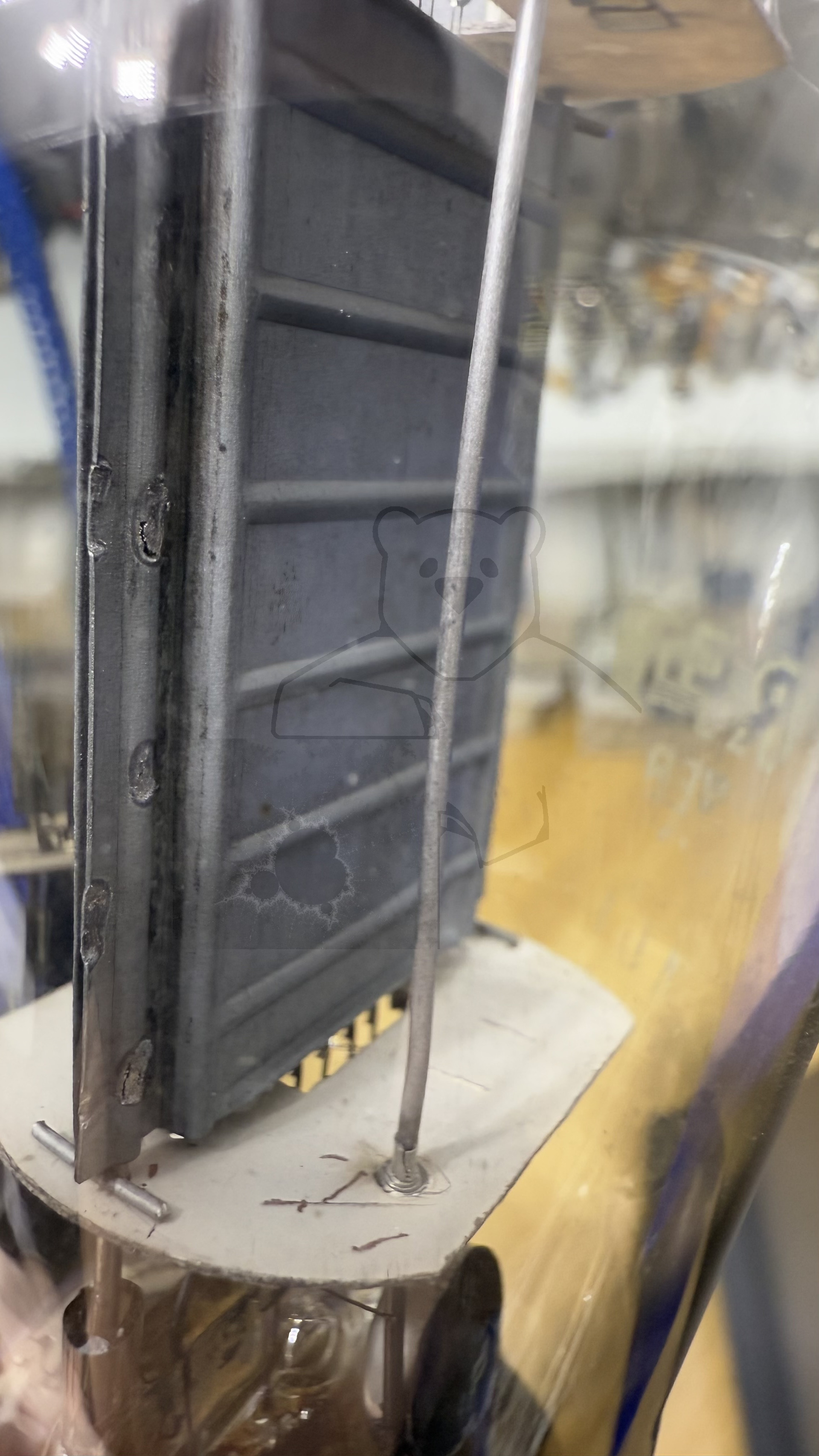

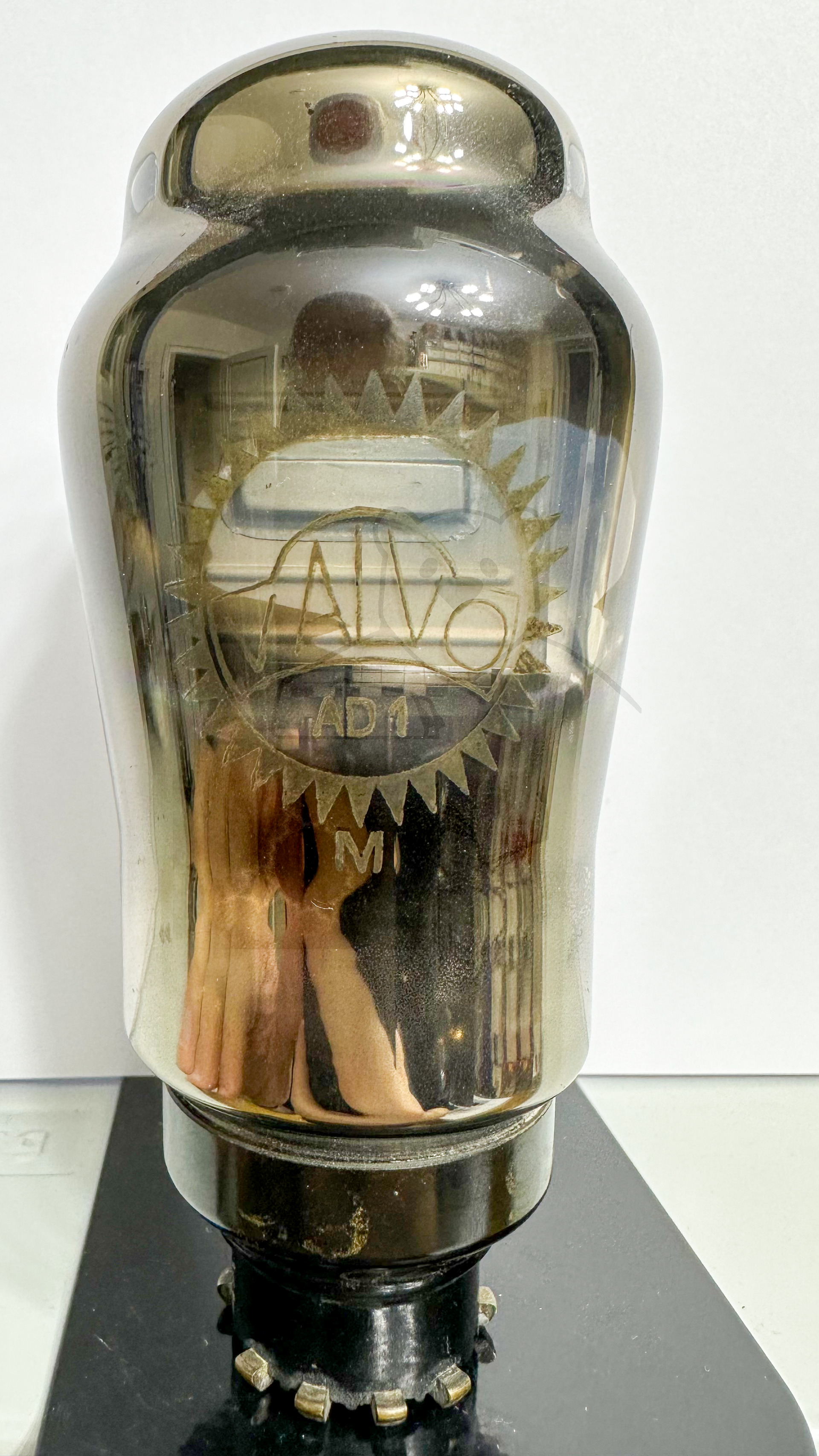

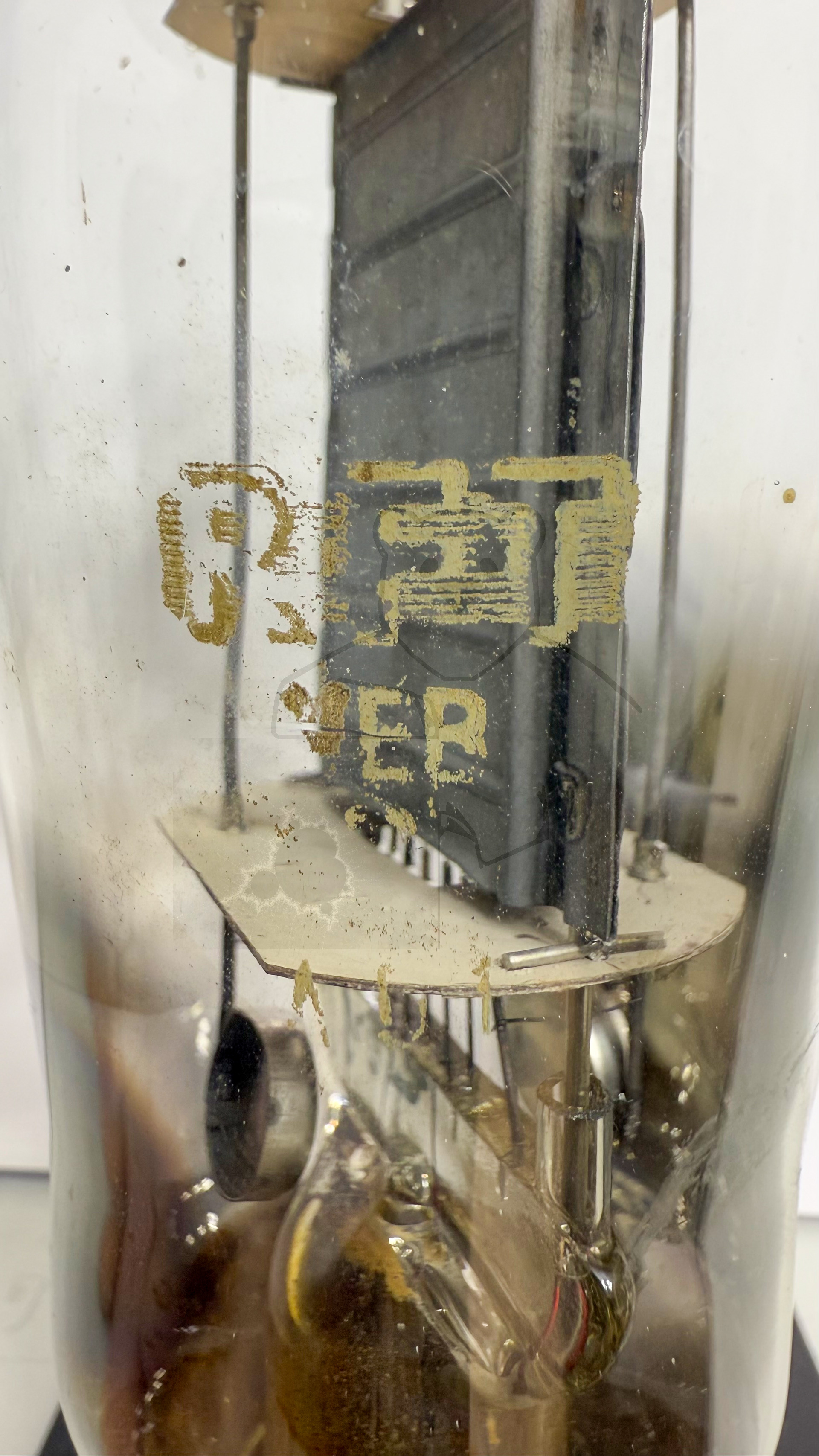

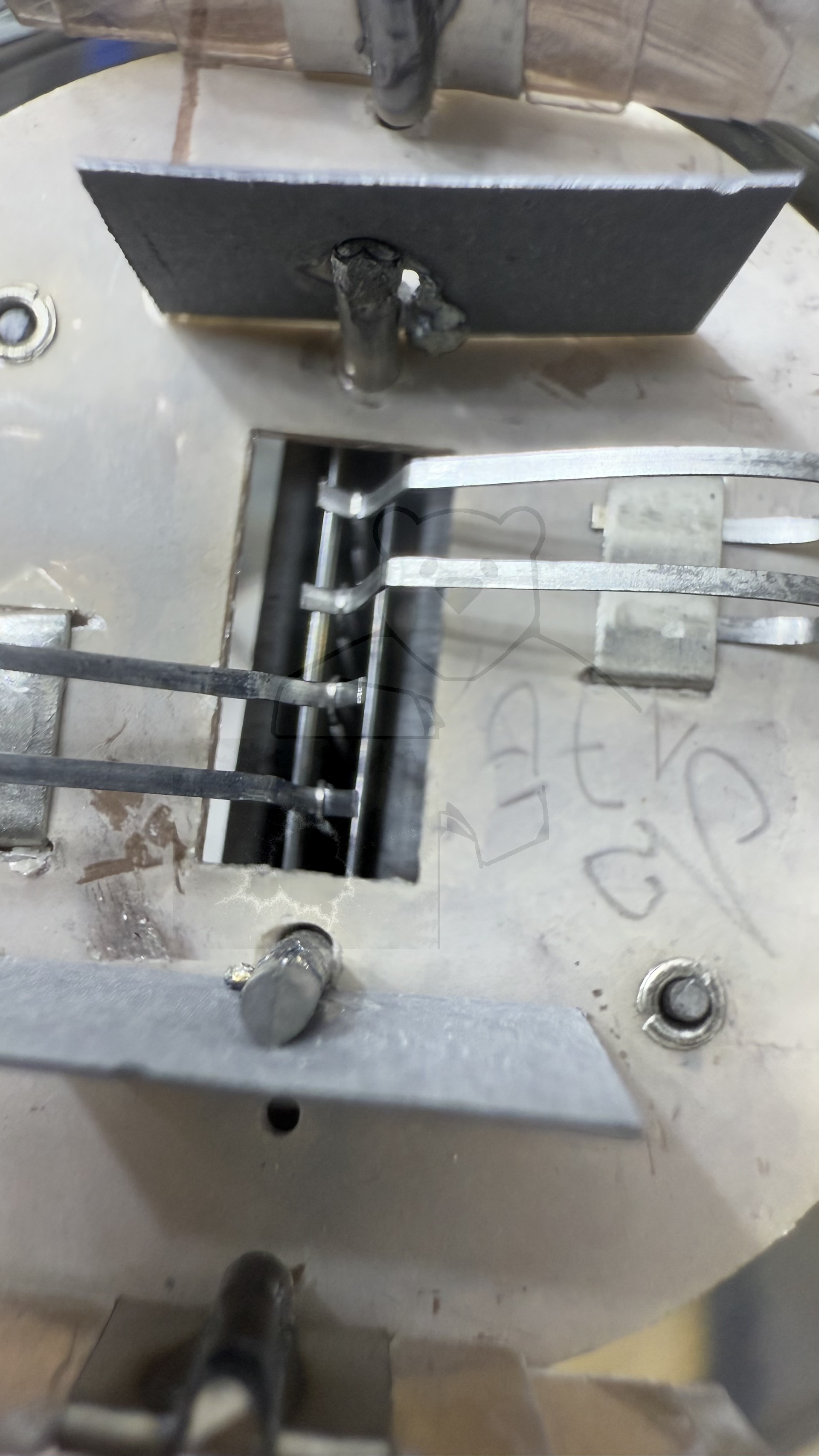

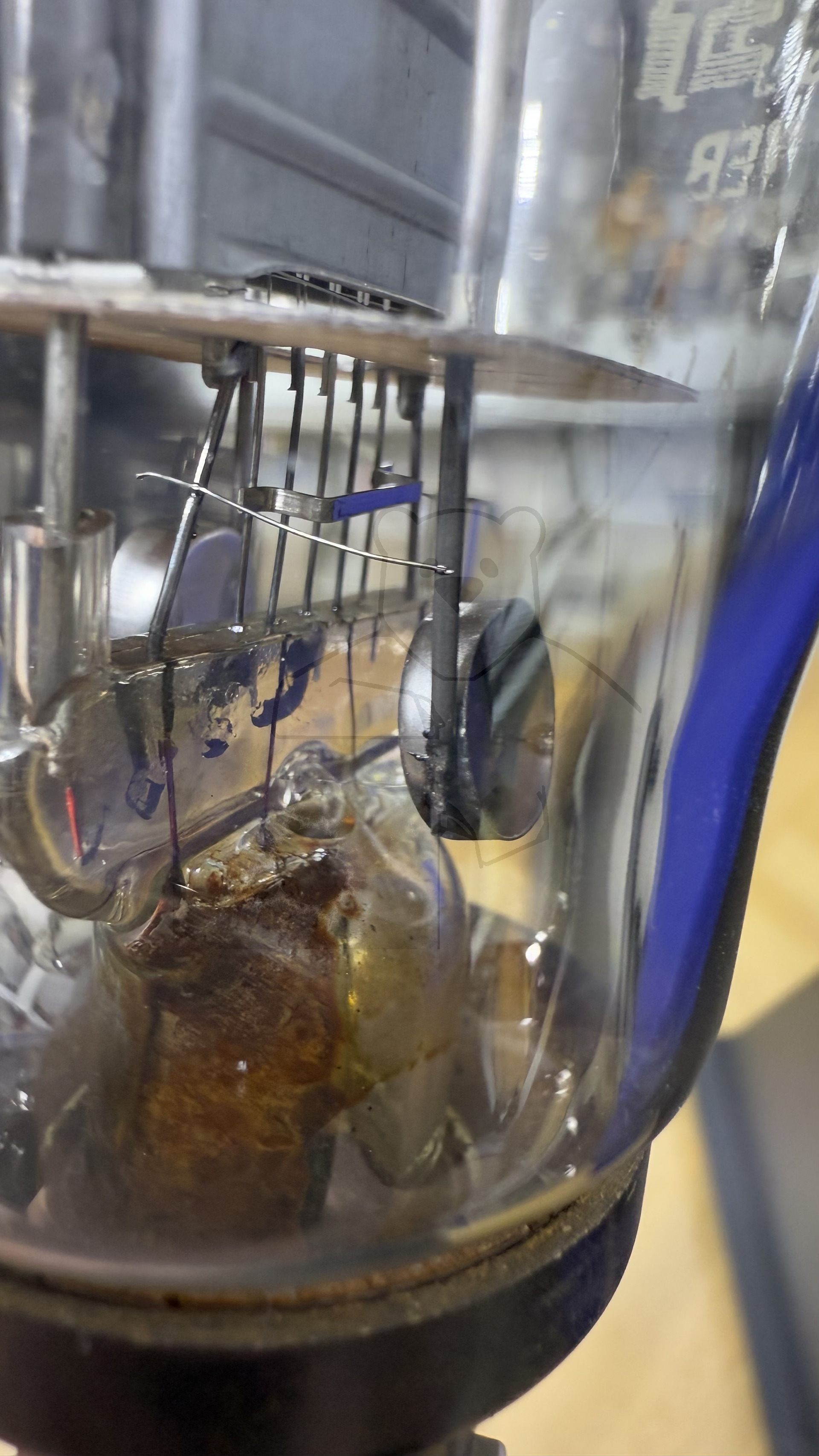

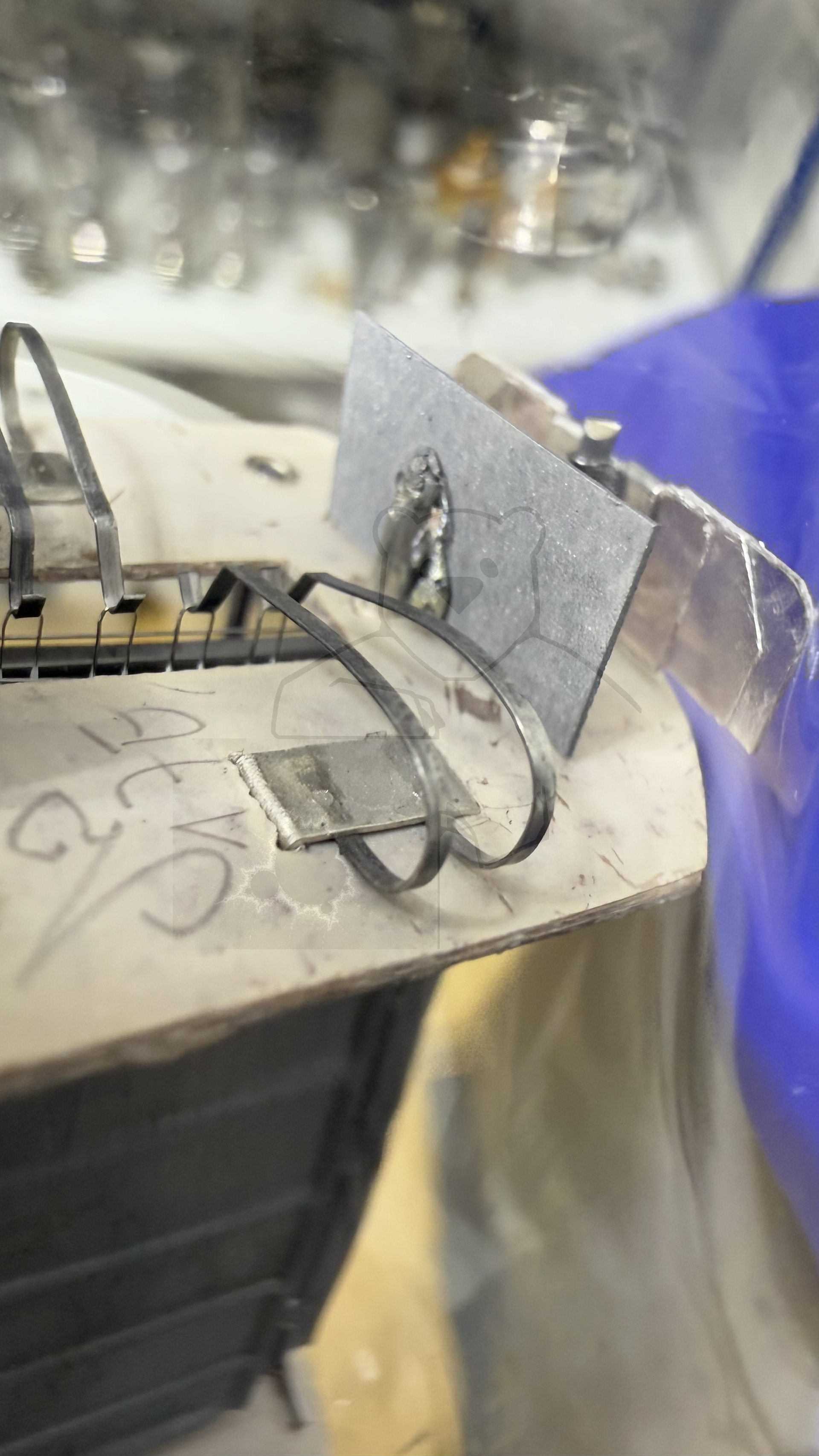

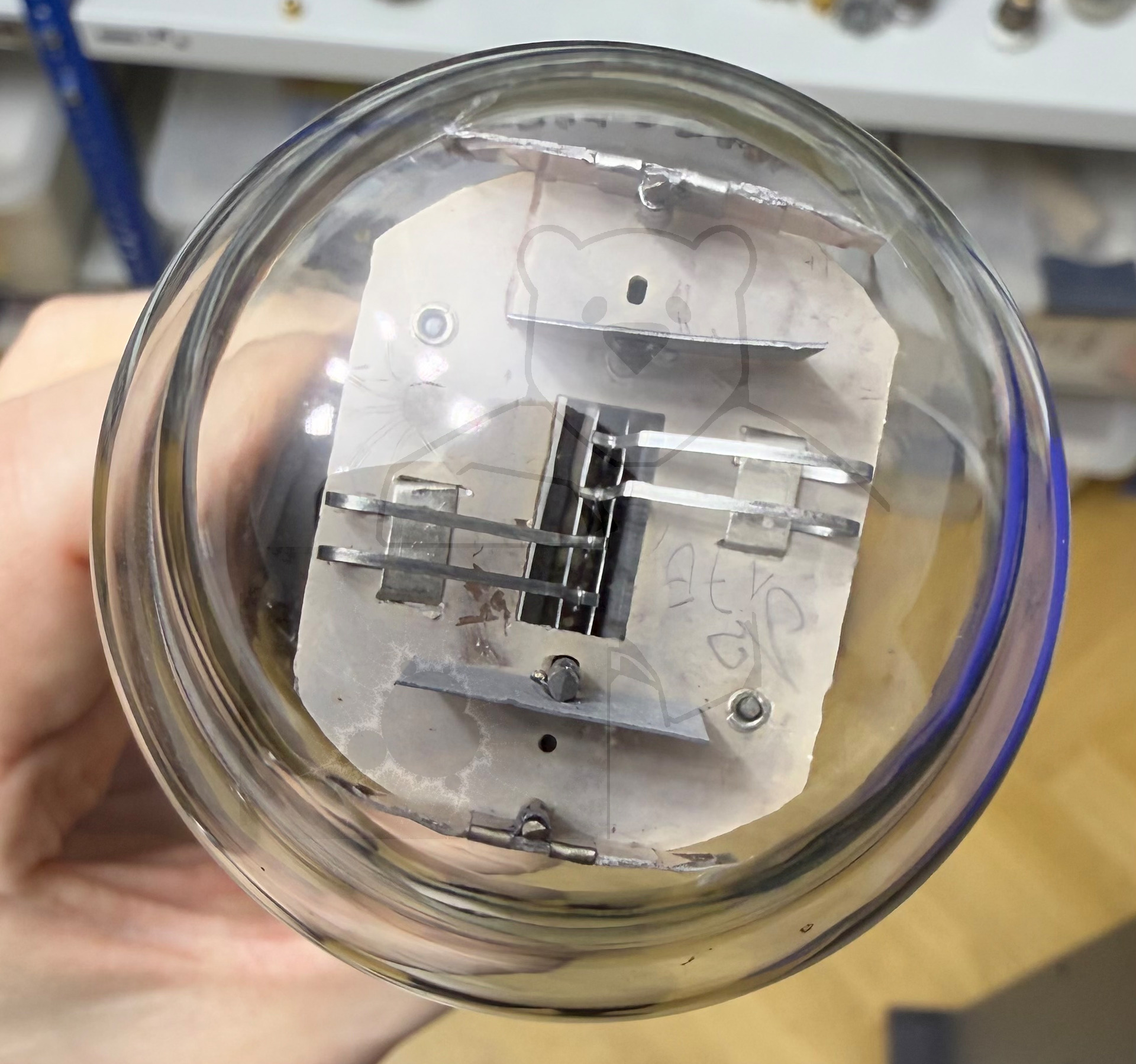

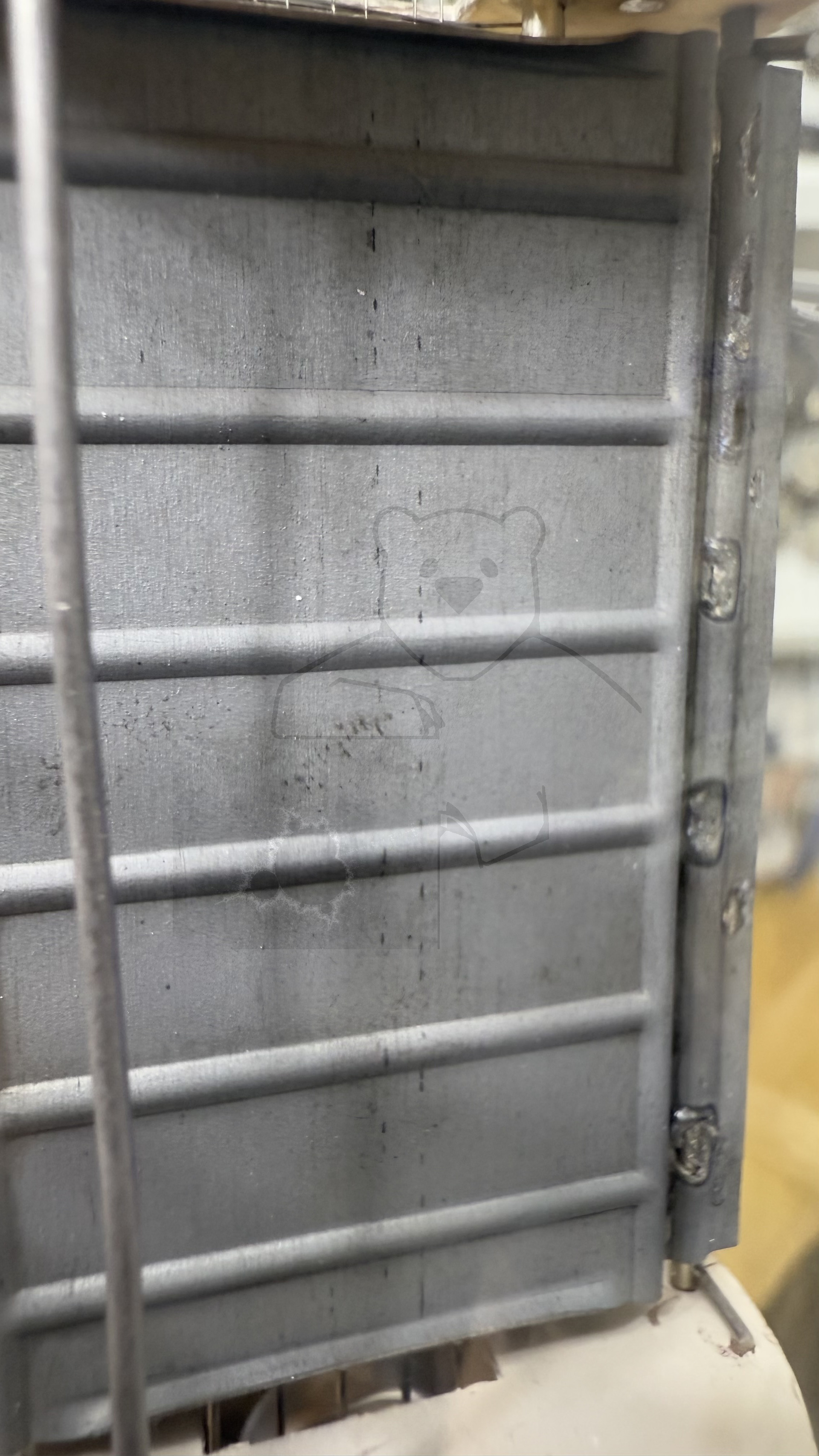

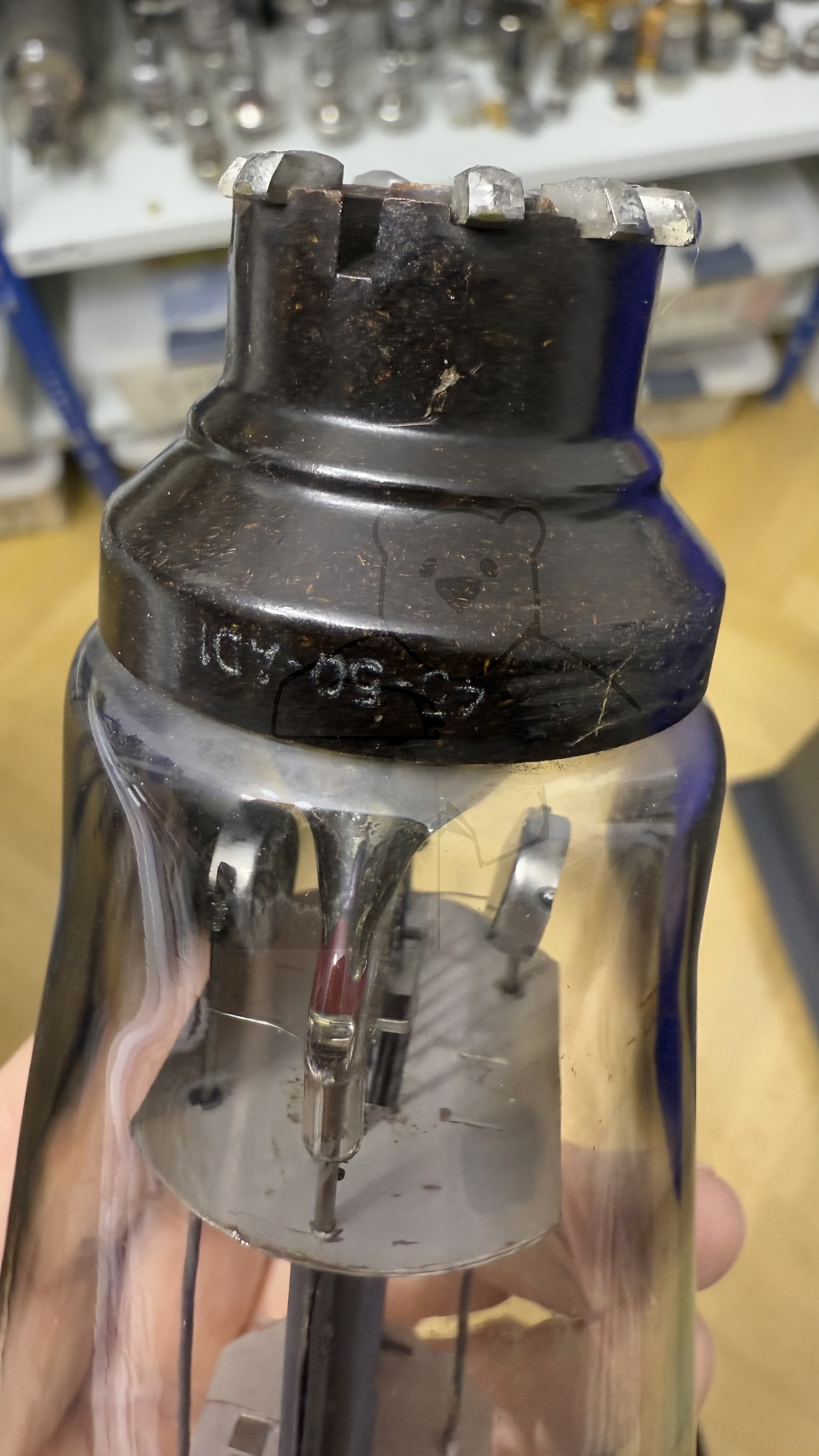

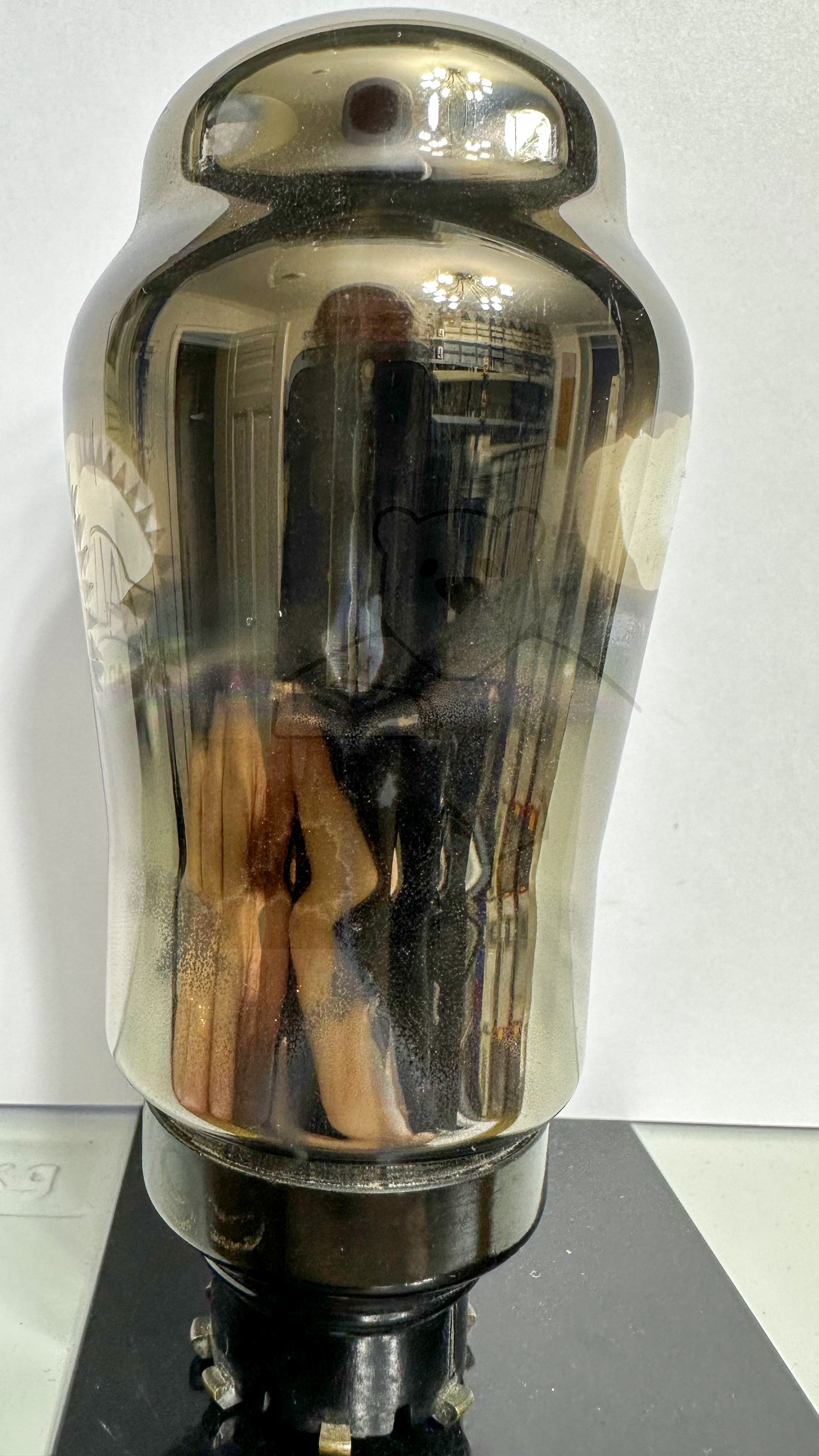

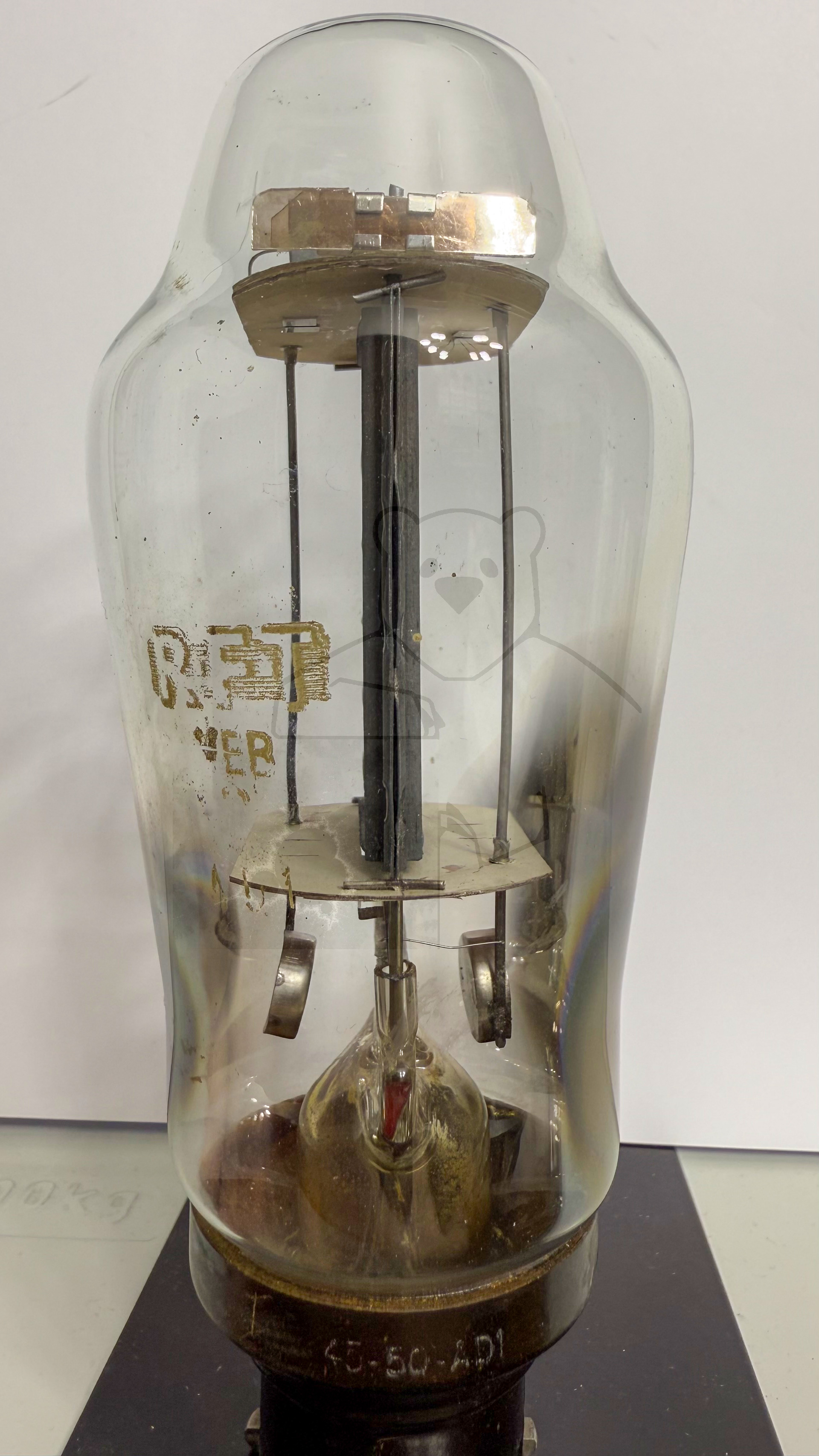

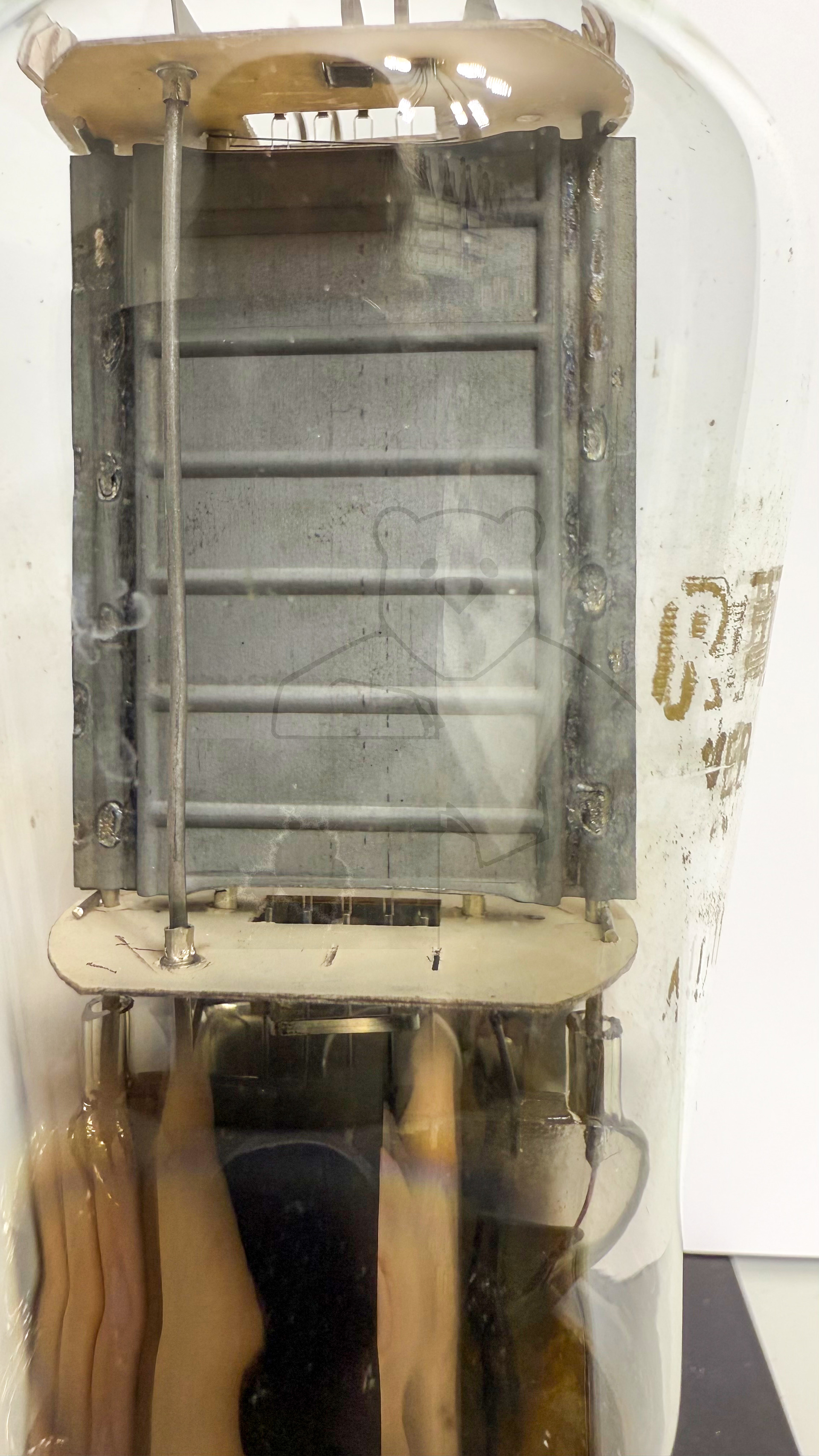

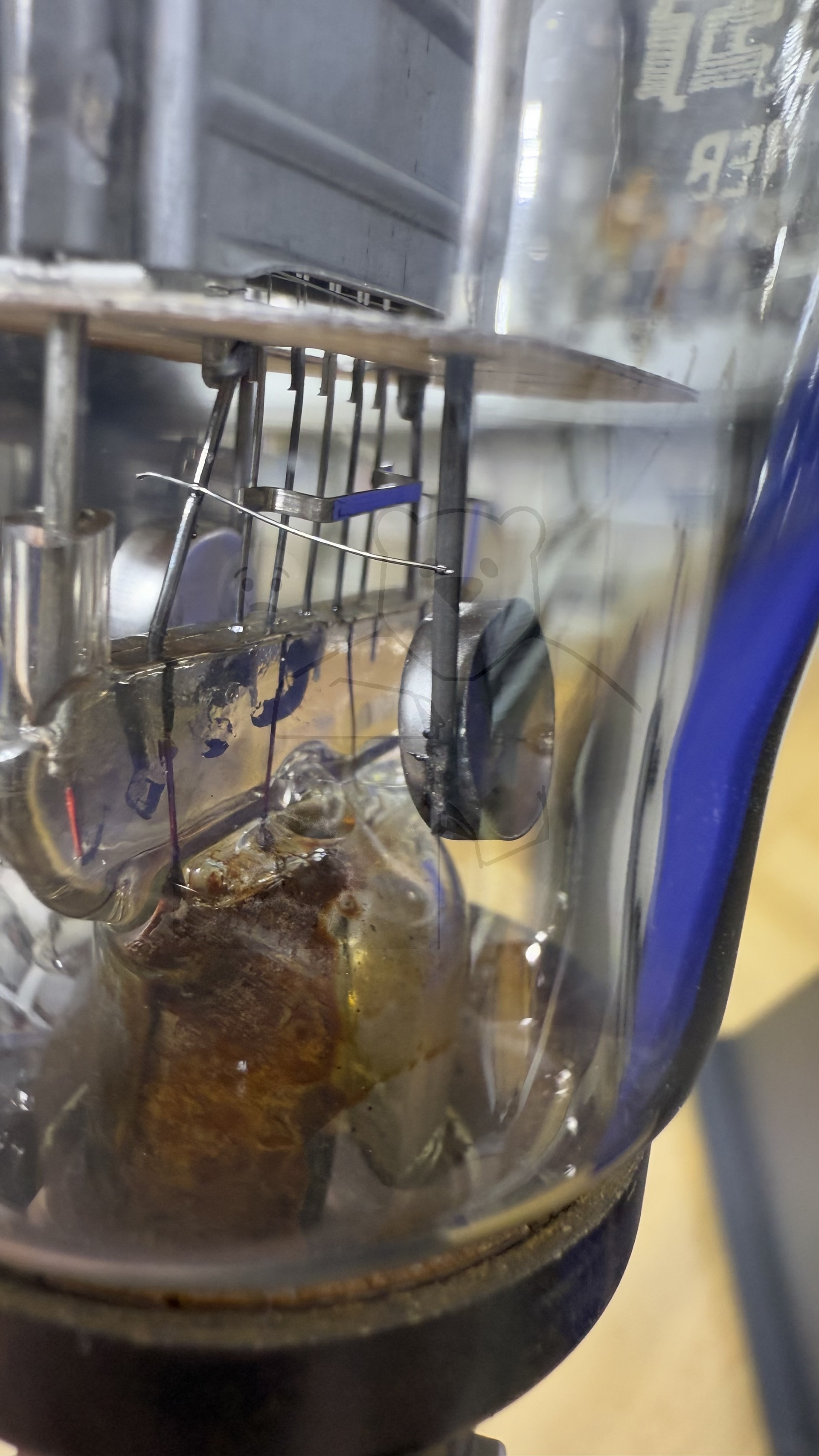

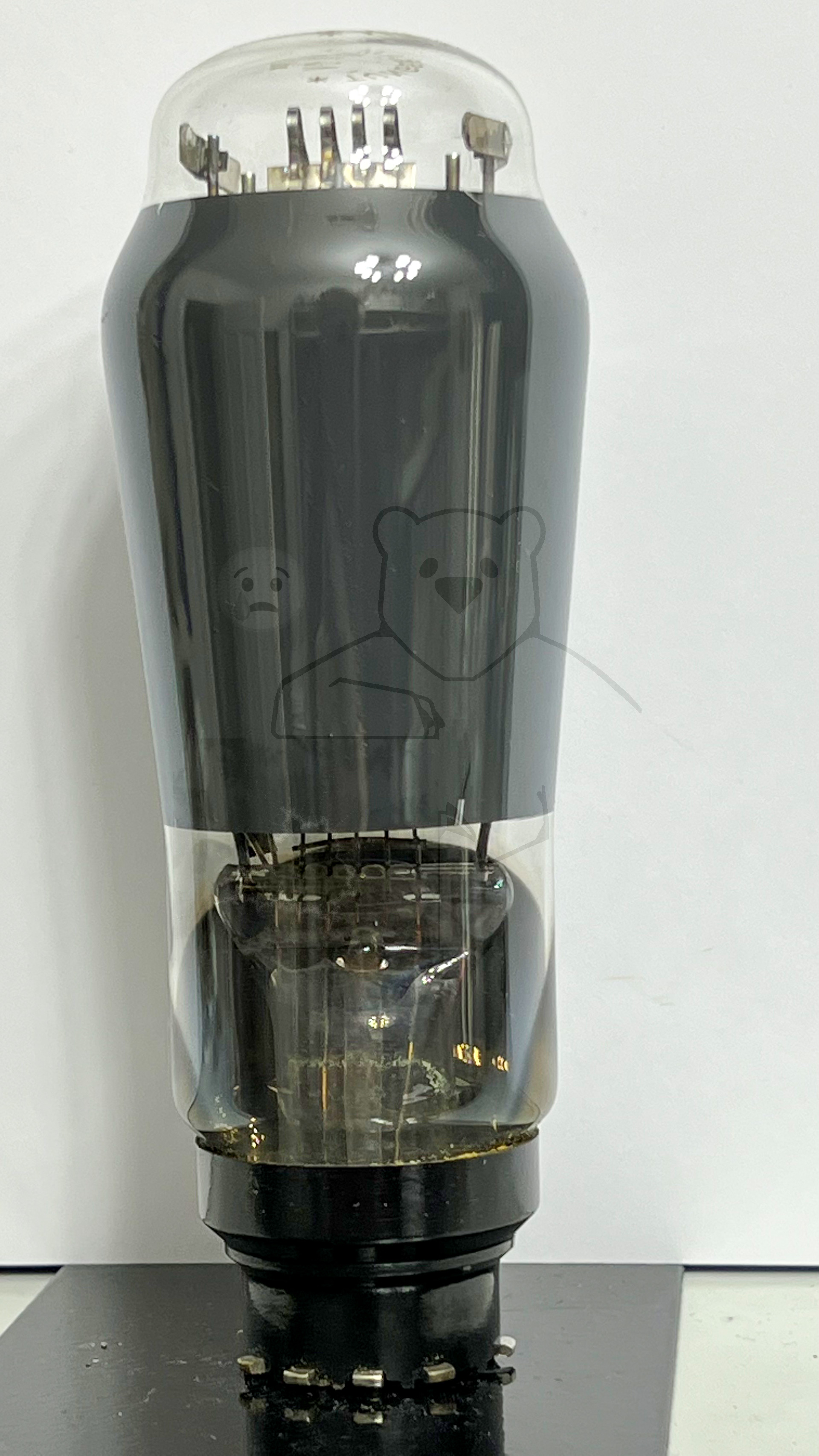

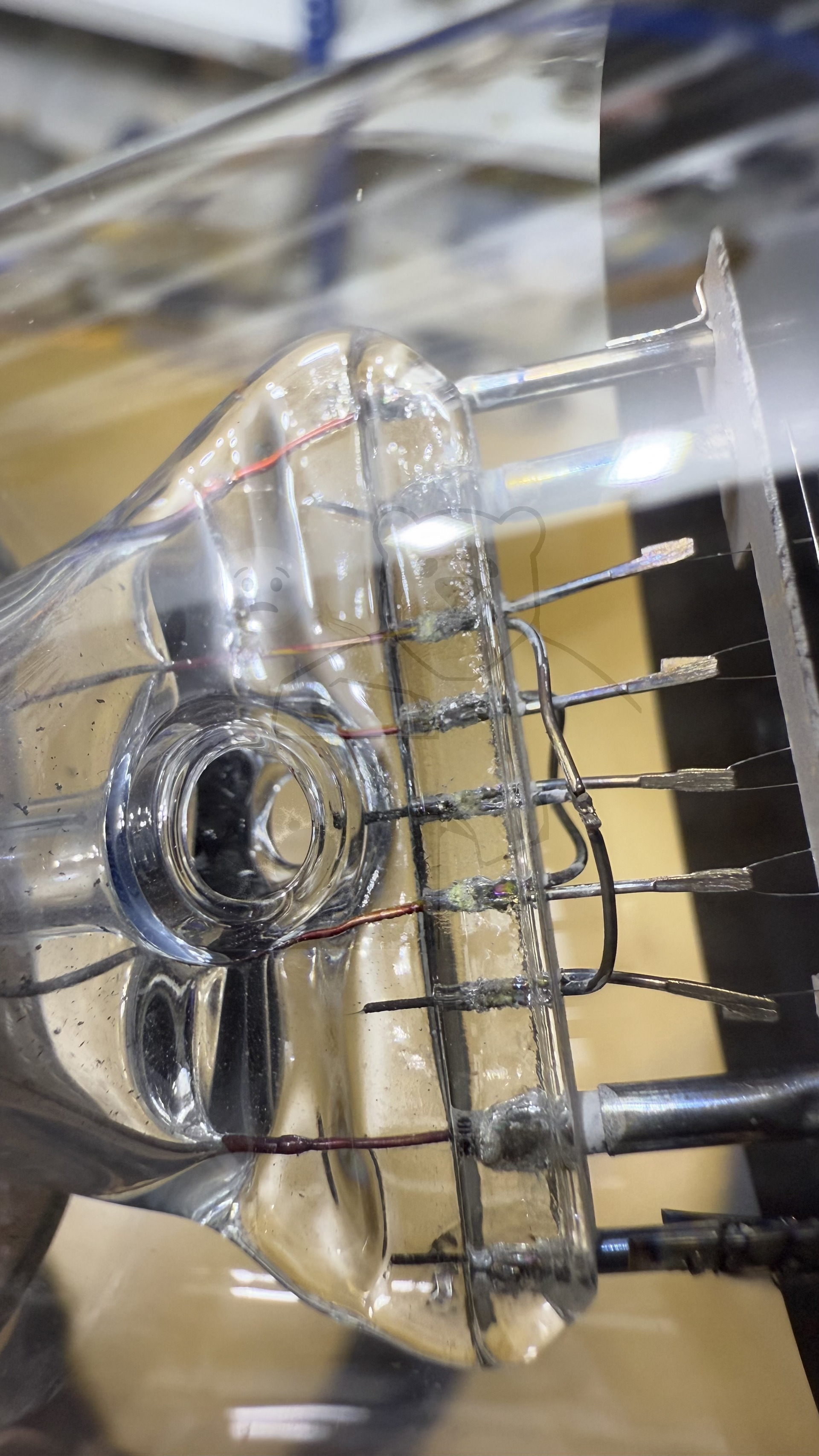

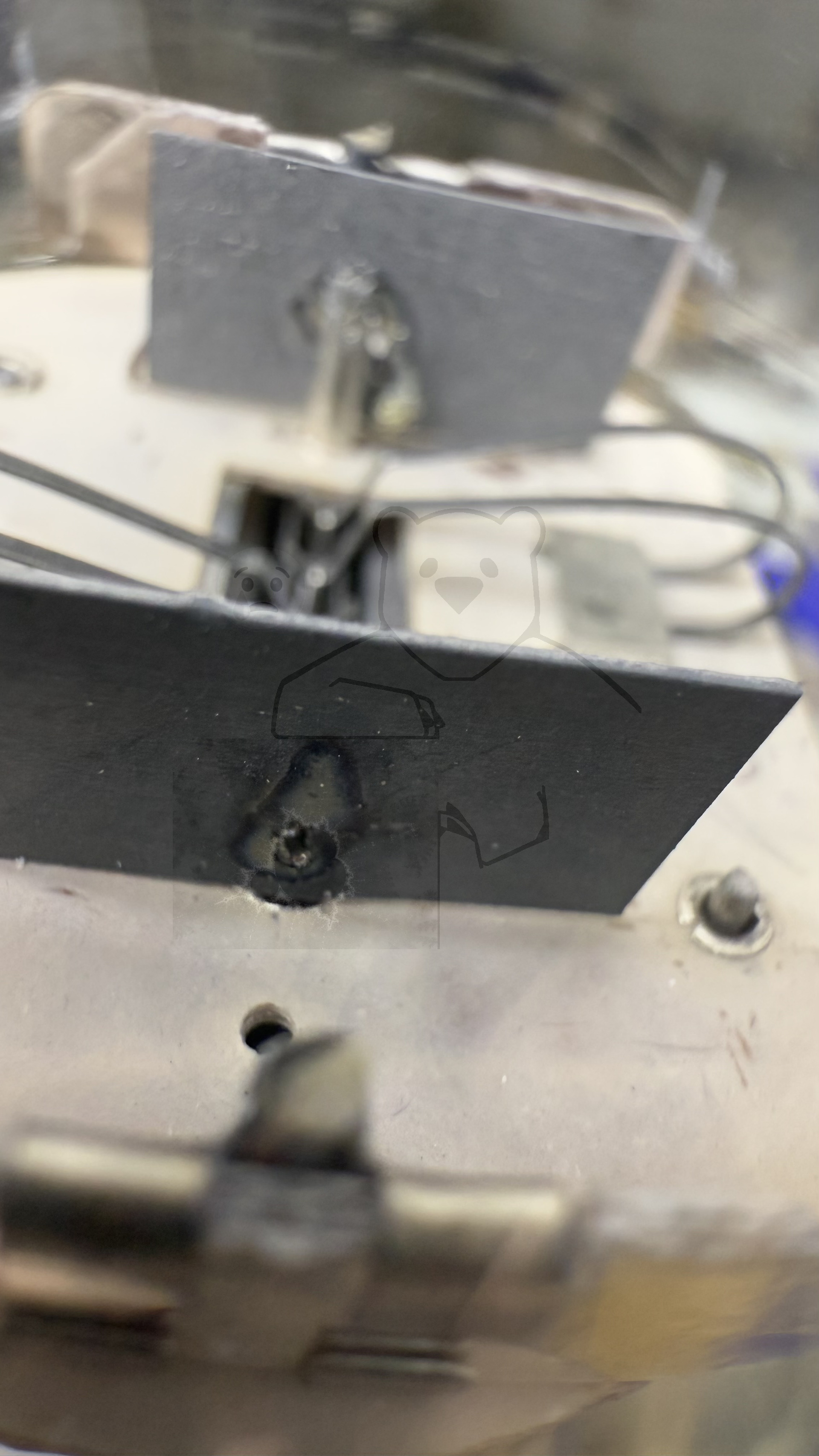

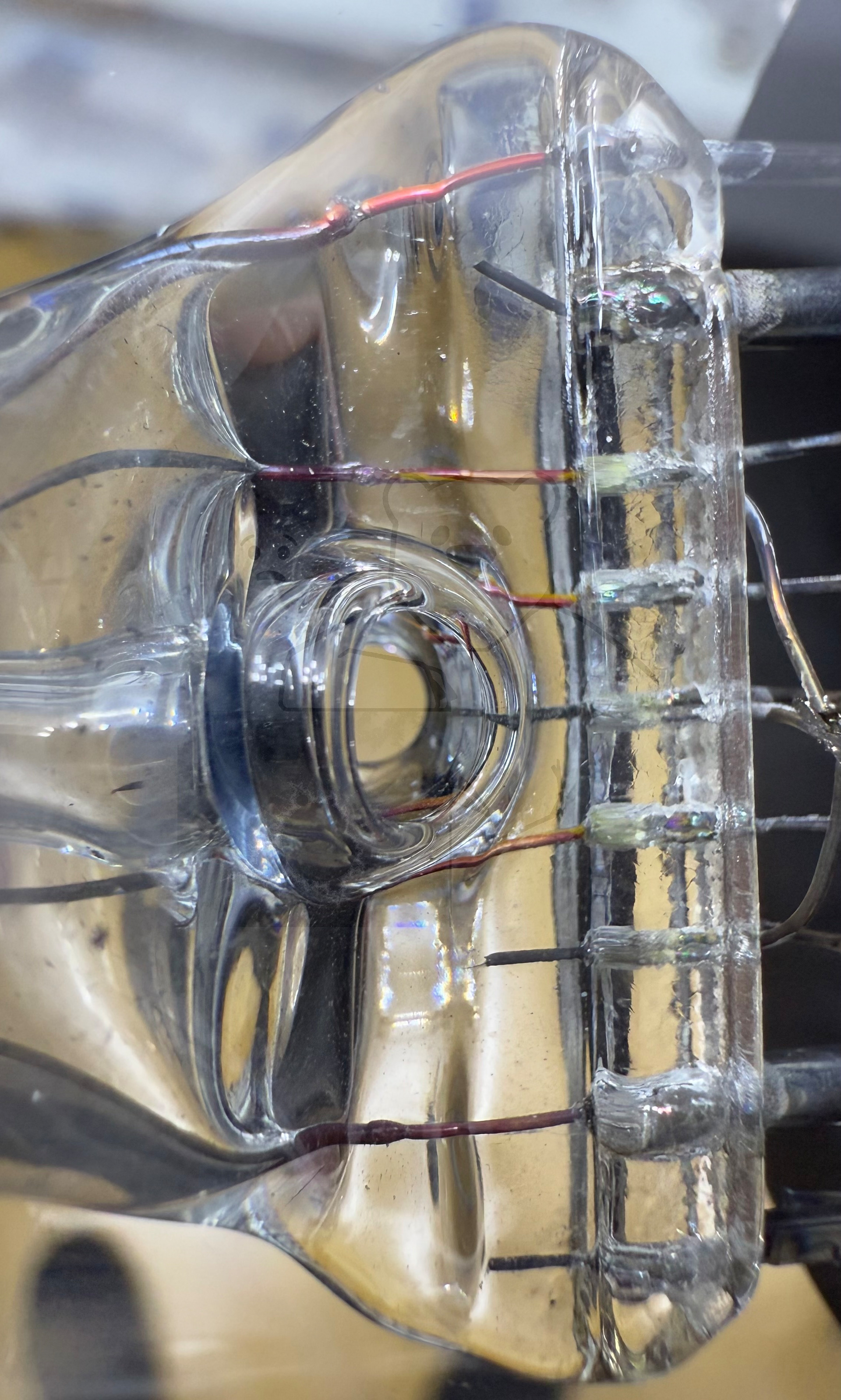

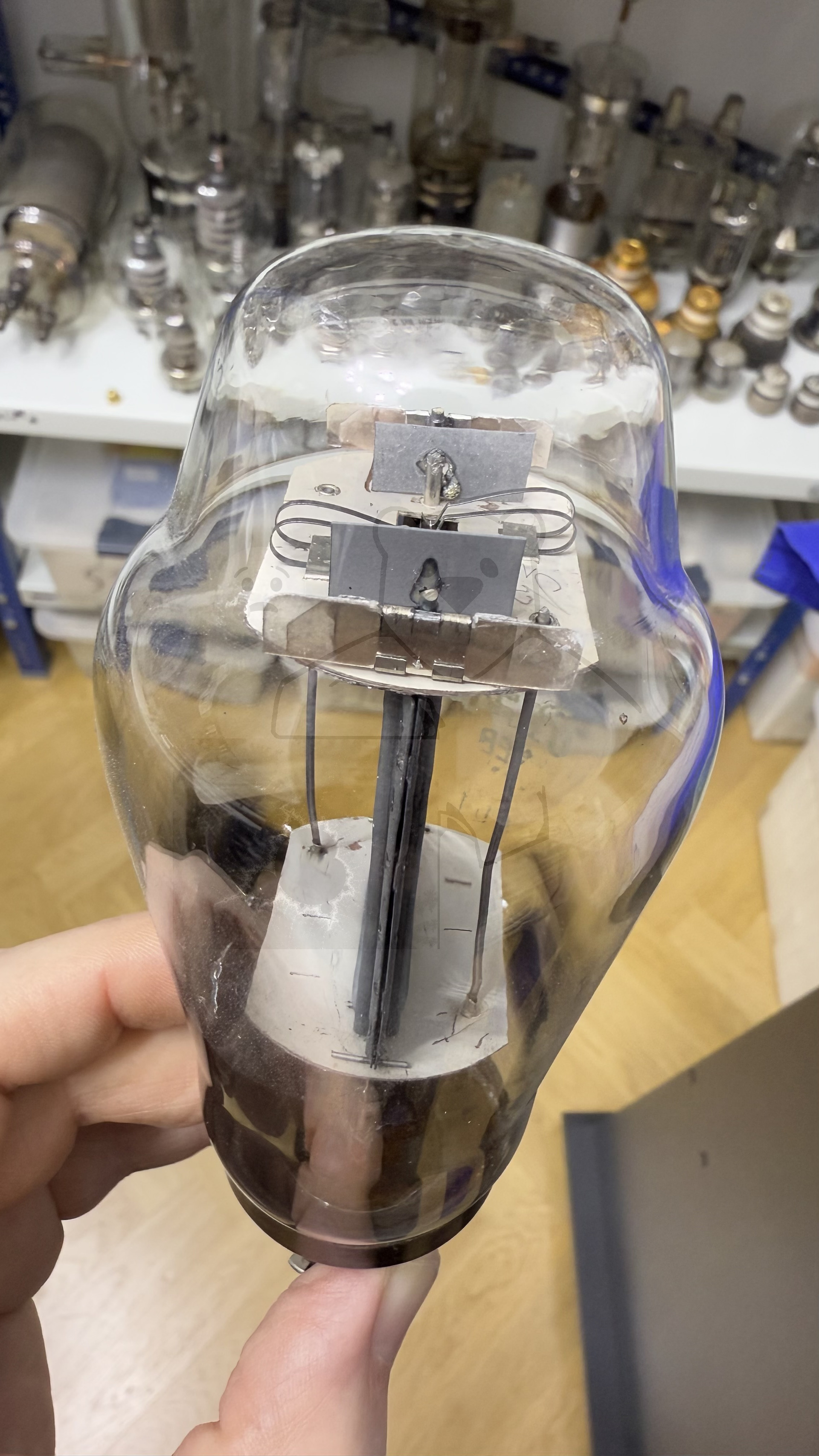

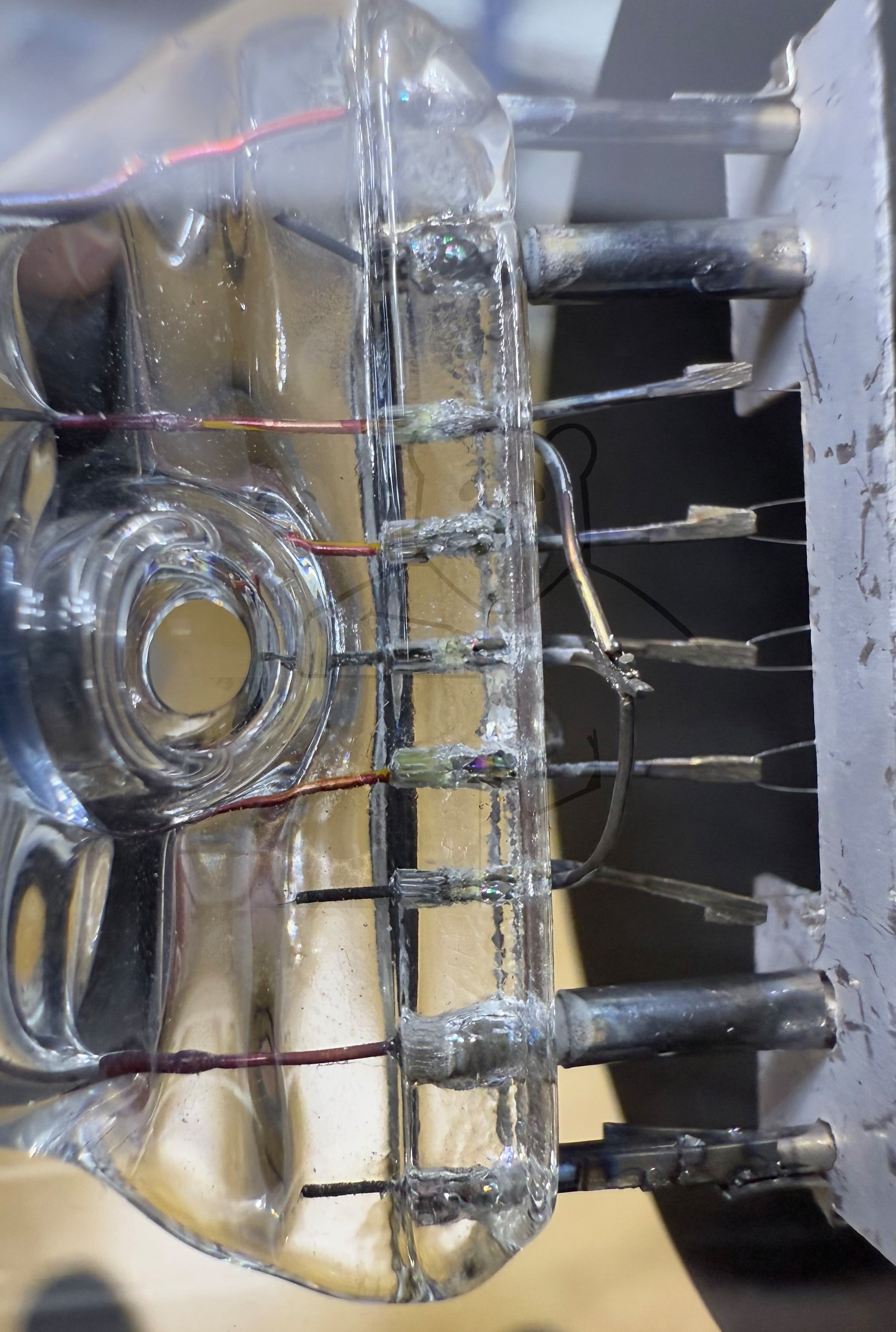

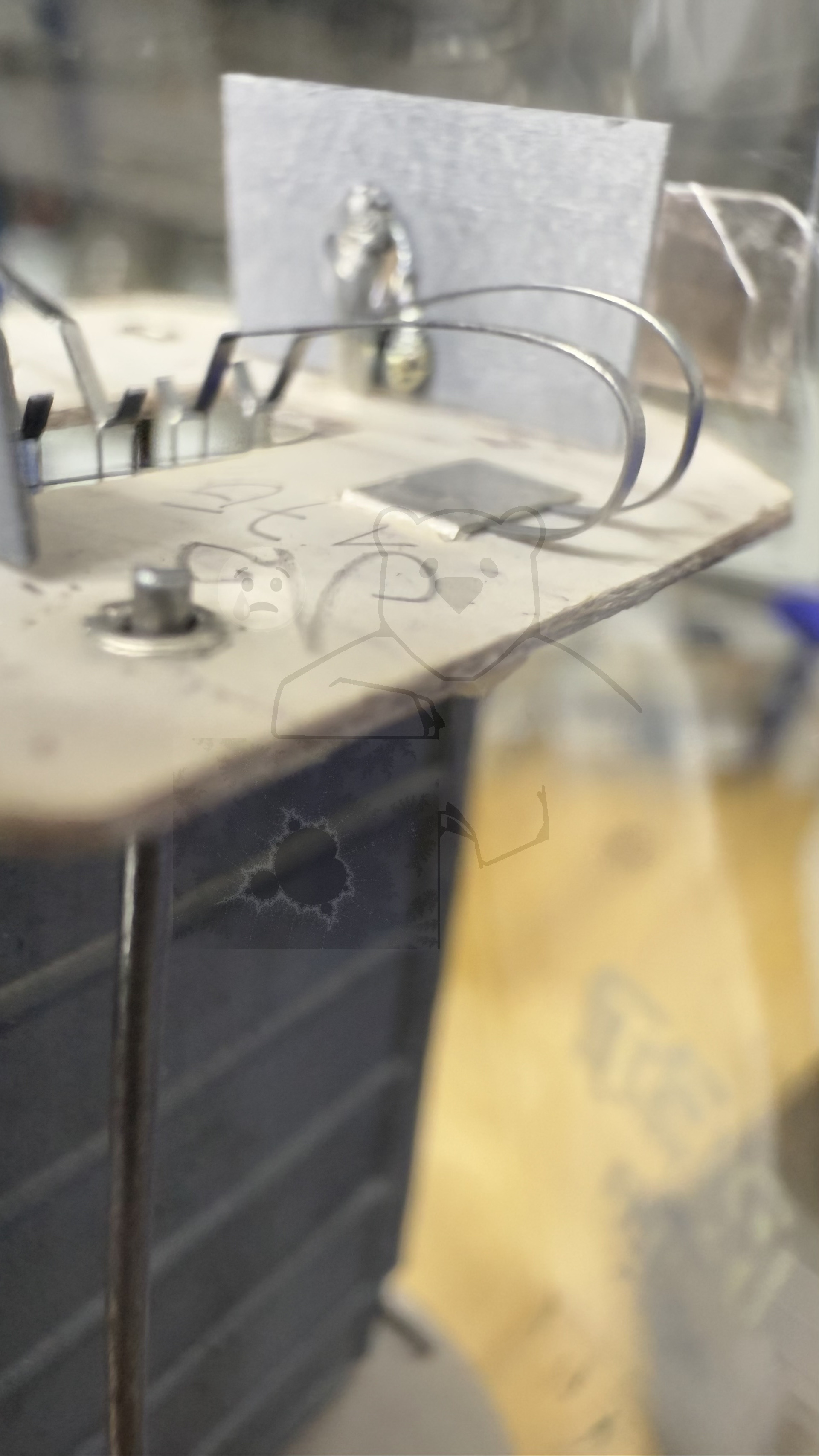

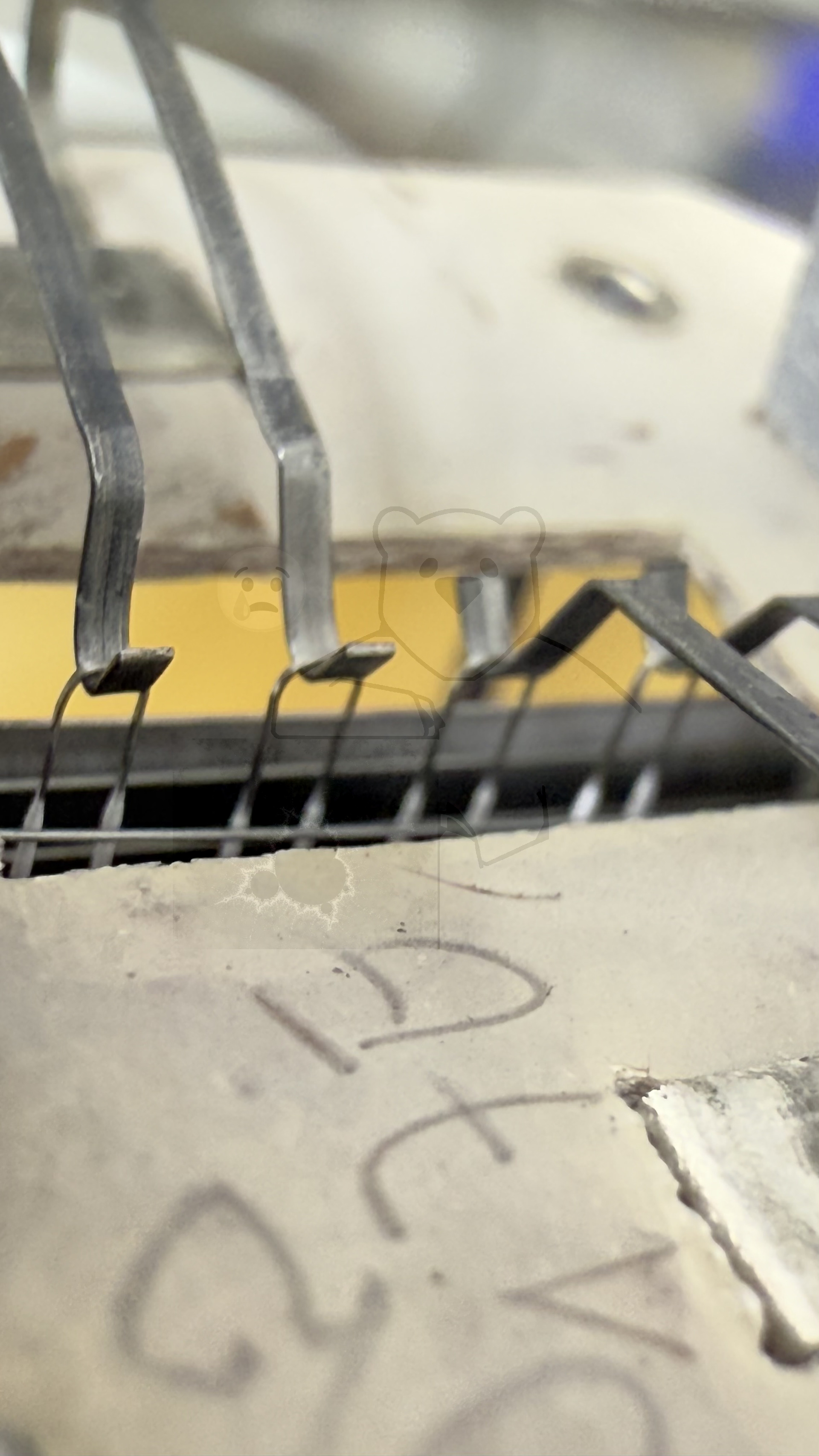

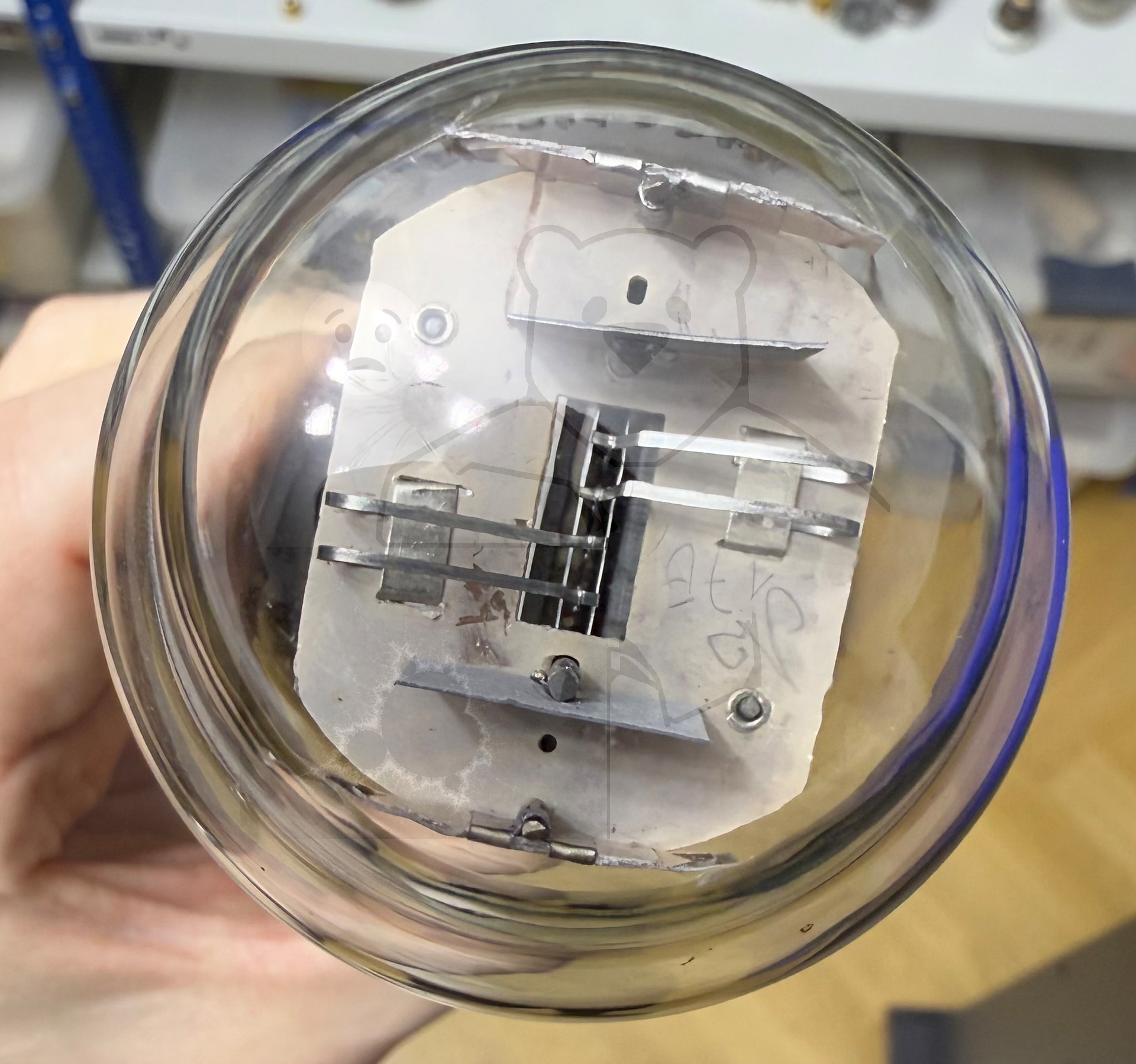

Daten und Bilder der Röhre: AD1

🔎 Beschreibung der Röhre: AD1

Name	AD1
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,95
Art der Heizung	Direkt

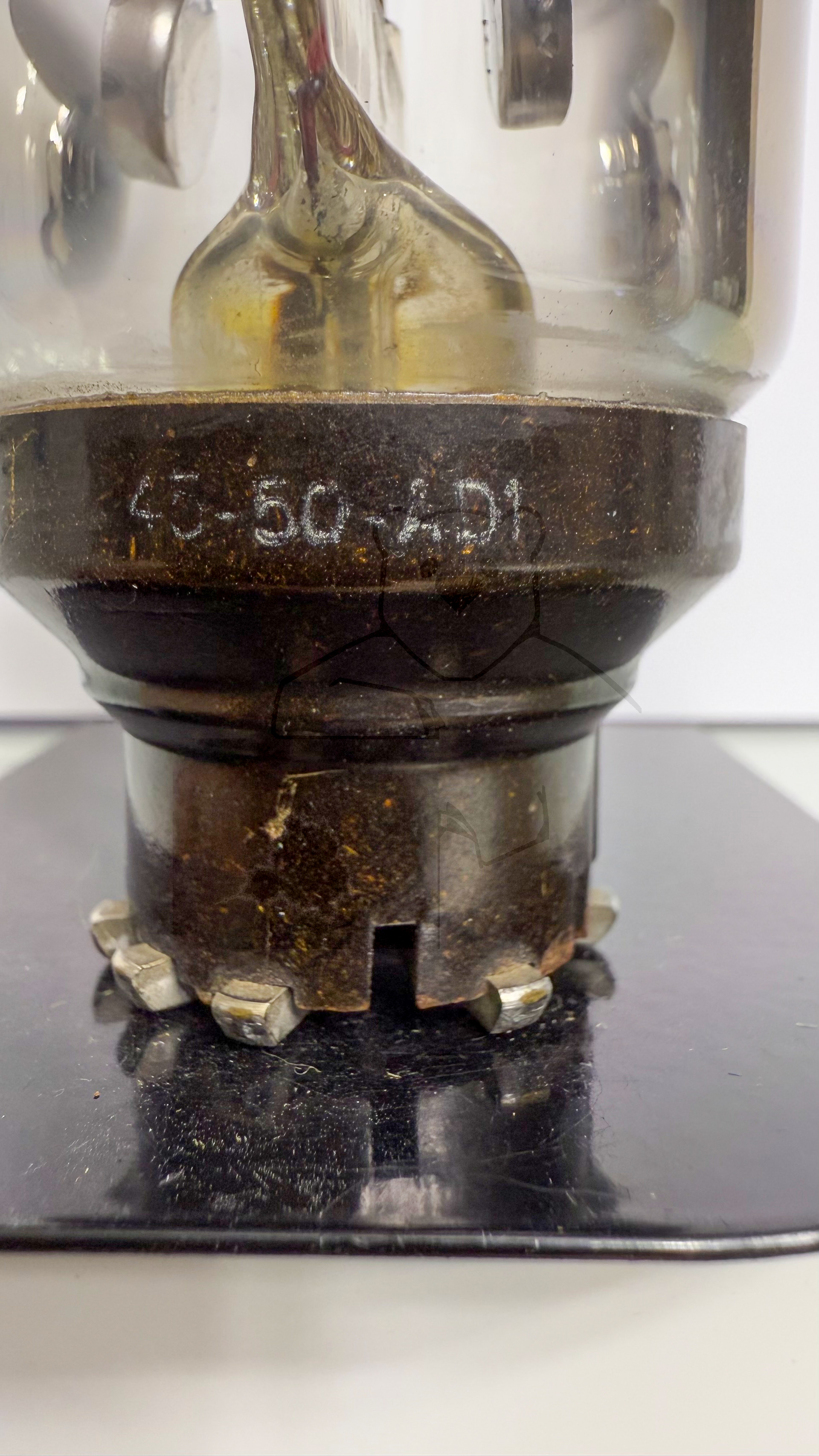

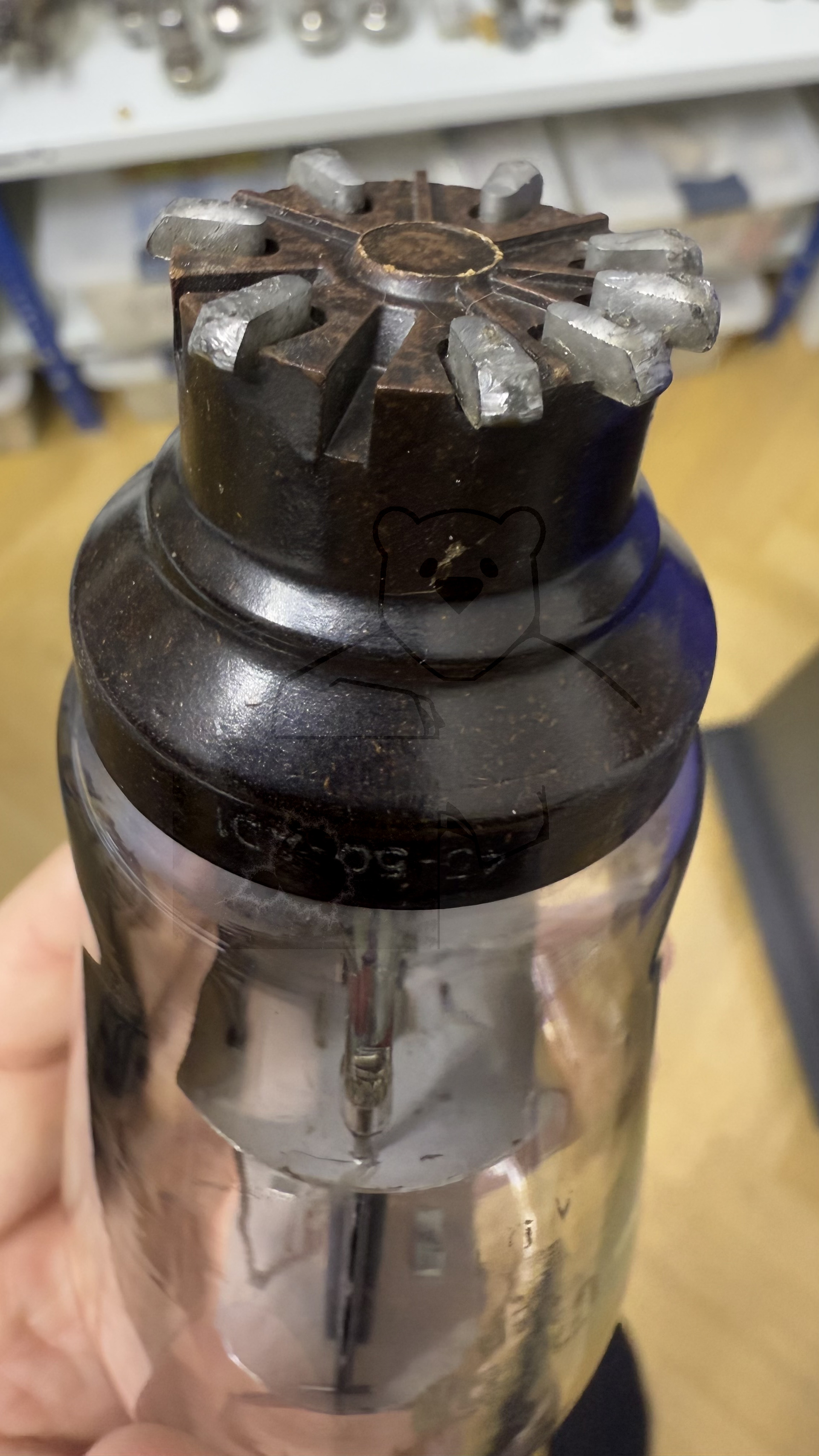

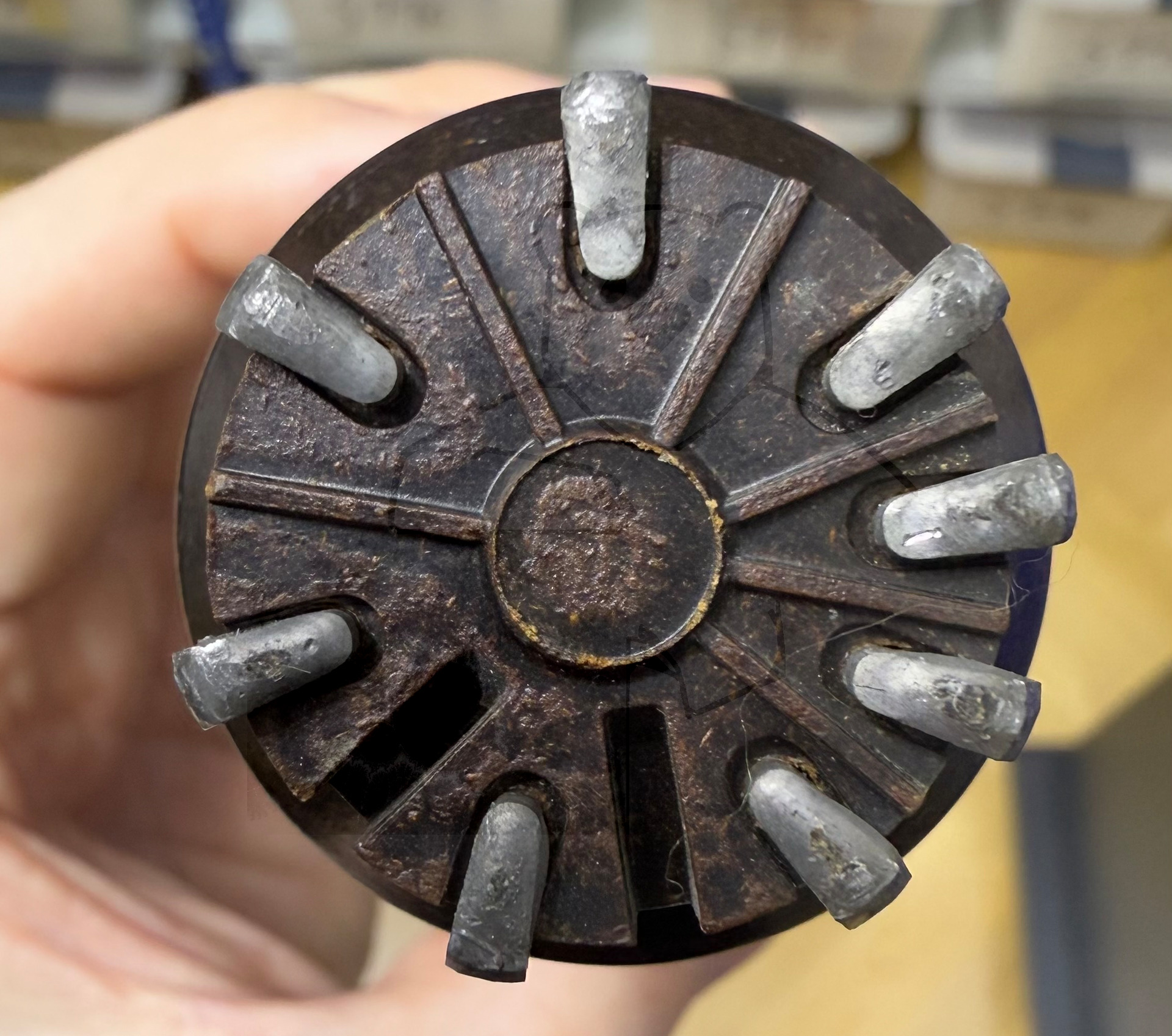

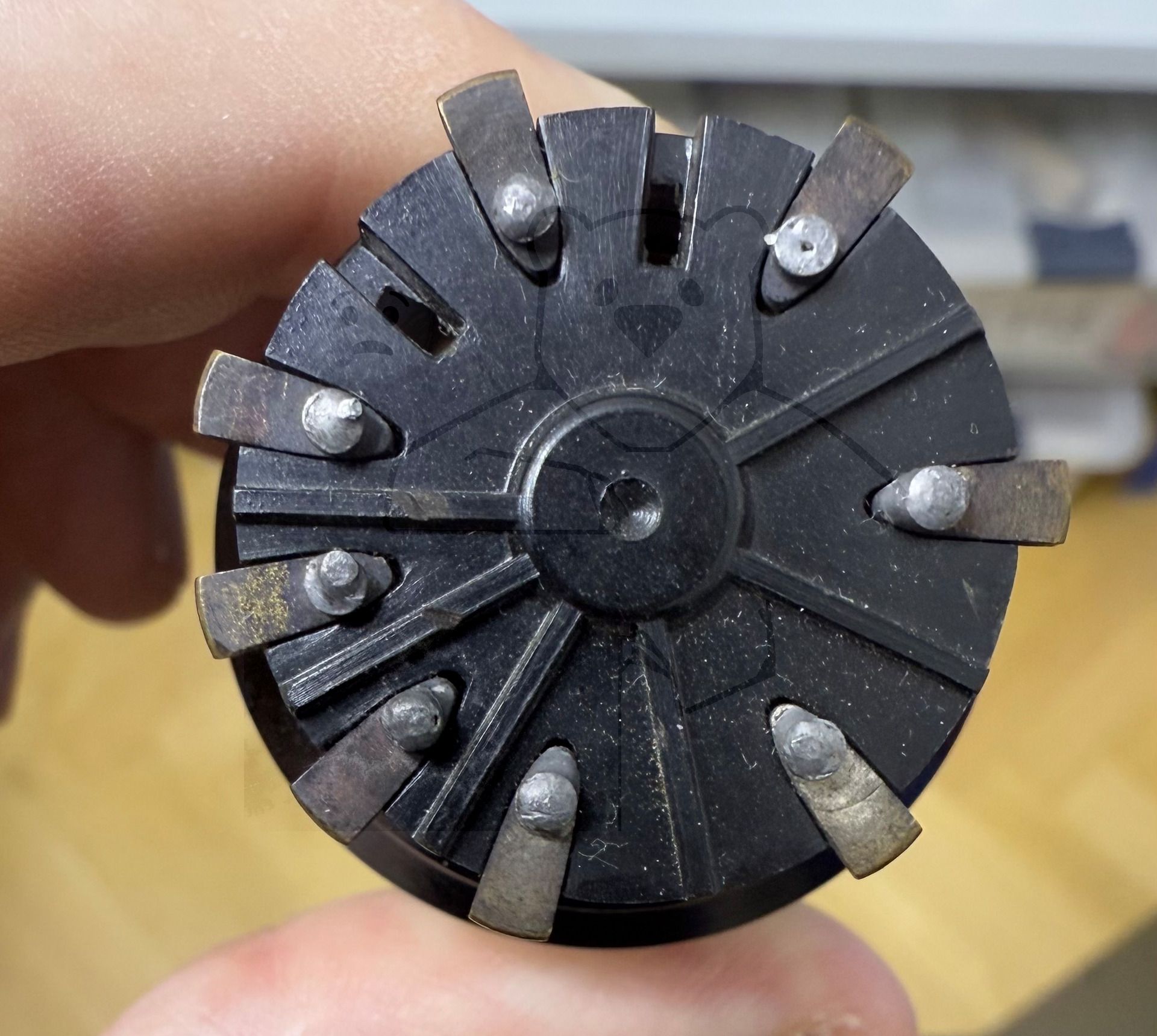

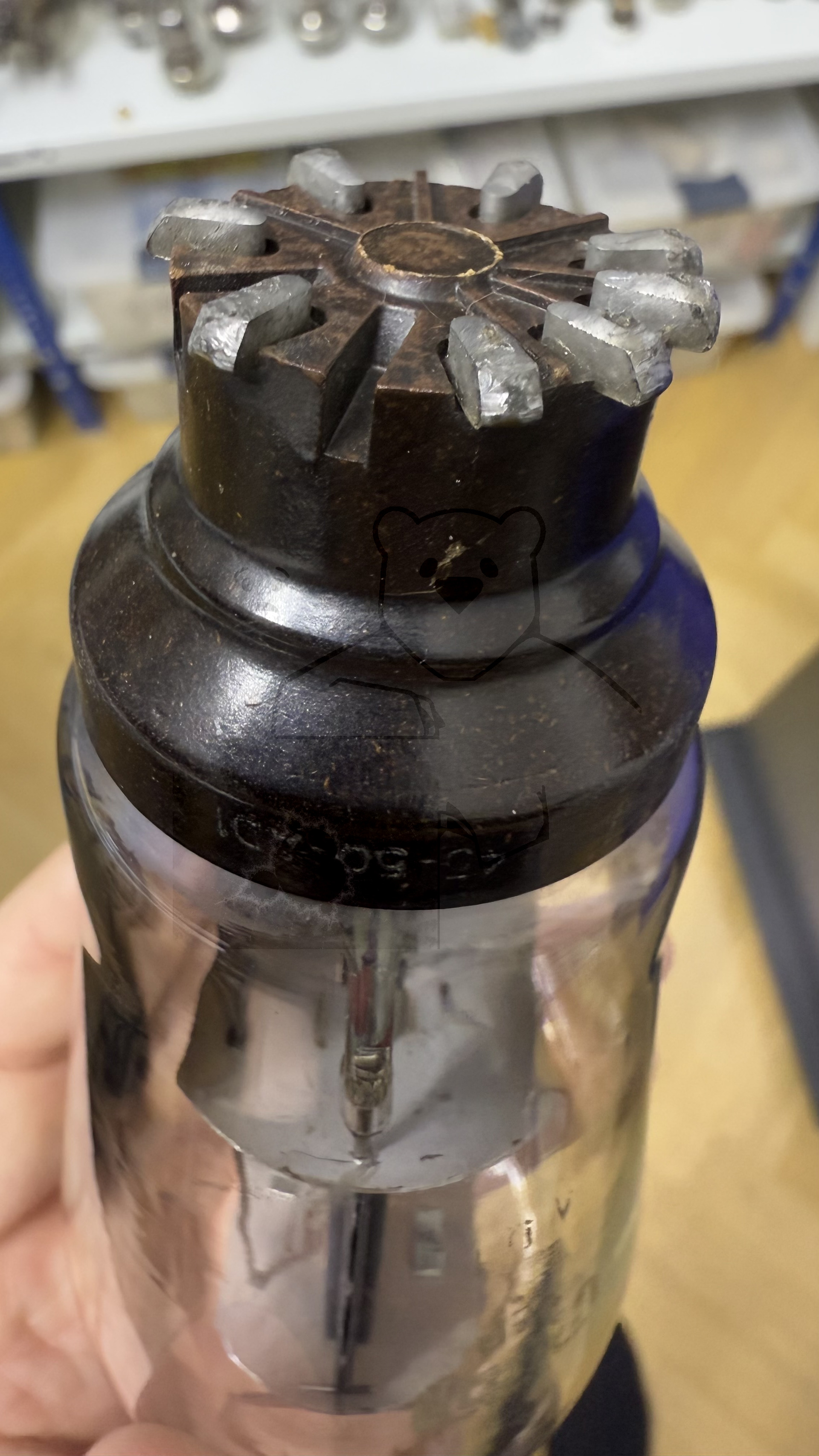

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:34:20

🔎 Beschreibung der Systeme für die Röhre: AD1

	System 1
Kathode	2
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AD1

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AD1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/l06xBn4Vm6Y (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AD1
Anwendung AD1 Philips [www.tubedata.info].pdf (138 kB)
Anwendung AD1 Telefunken.pdf (127 kB)
Anwendung AD1-350.pdf (1272 kB)
Datenblatt AD1 Miniwatt [www.tubedata.info].pdf (58 kB)
Datenblatt AD1 Philips Radio [www.tubedata.info].pdf (1025 kB)
Datenblatt AD1 Philips.pdf (59 kB)
Datenblatt AD1 Telefunken [www.tubedata.info].pdf (184 kB)
Datenblatt AD1N Tesla [www.tubedata.info].pdf (567 kB)
Pruefkarte AD1 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
Pruefkarte AD1 AD1-350 AD1-375 4683 - Funke W19 Roehrenpruefer.pdf (157 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
