đ Beschreibung der Röhre: AC2 Inventarnummer: 07807
| Name | â AC2 đș Mit Video |
| Vergleichsname | â Bi IV |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | Nach dem 2. Weltkrieg wurde wohl von TeKaDe eine 'Notproduktion' der AC2 als Ersatzröhre produziert. Diese trĂ€gt den Namen â AC20 |
| Informationen | |
| Kenn Nummer | 524 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, Reichsadler, M Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S128 |
đ Beschreibung der Systeme fĂŒr die Röhre: AC2
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der AC2
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu AC2
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/ThUyyzo1jeg (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: AC2
Anwendung AC2 Telefunken Version 1.pdf (142 kB)
Anwendung AC2 Telefunken Version 2 [www.tubedata.info].pdf (200 kB)
Datenblatt AC2 Miniwatt [www.tubedata.info].pdf (736 kB)
Datenblatt AC2 Philips.pdf (22 kB)
Datenblatt AC2 Telefunken.pdf (179 kB)
Datenblatt AC2 Tungsram.pdf (90 kB)
Pruefkarte AC2 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte AC2 ABC1 - Funke W19 Roehrenpruefer.pdf (162 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AC2

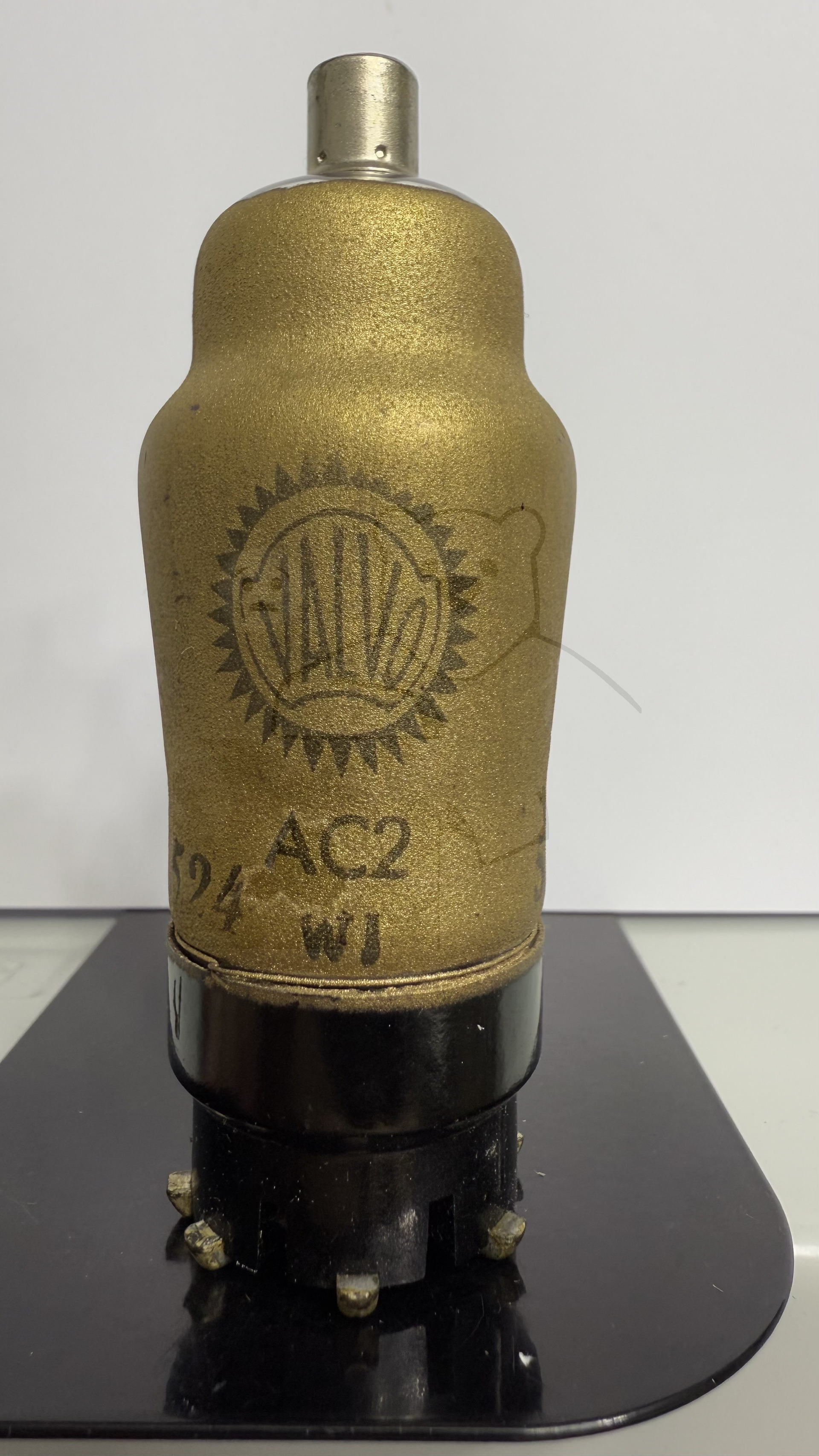

Röhre AC2 #7807 Bild 1
Röhre AC2 #7807 Bild 2

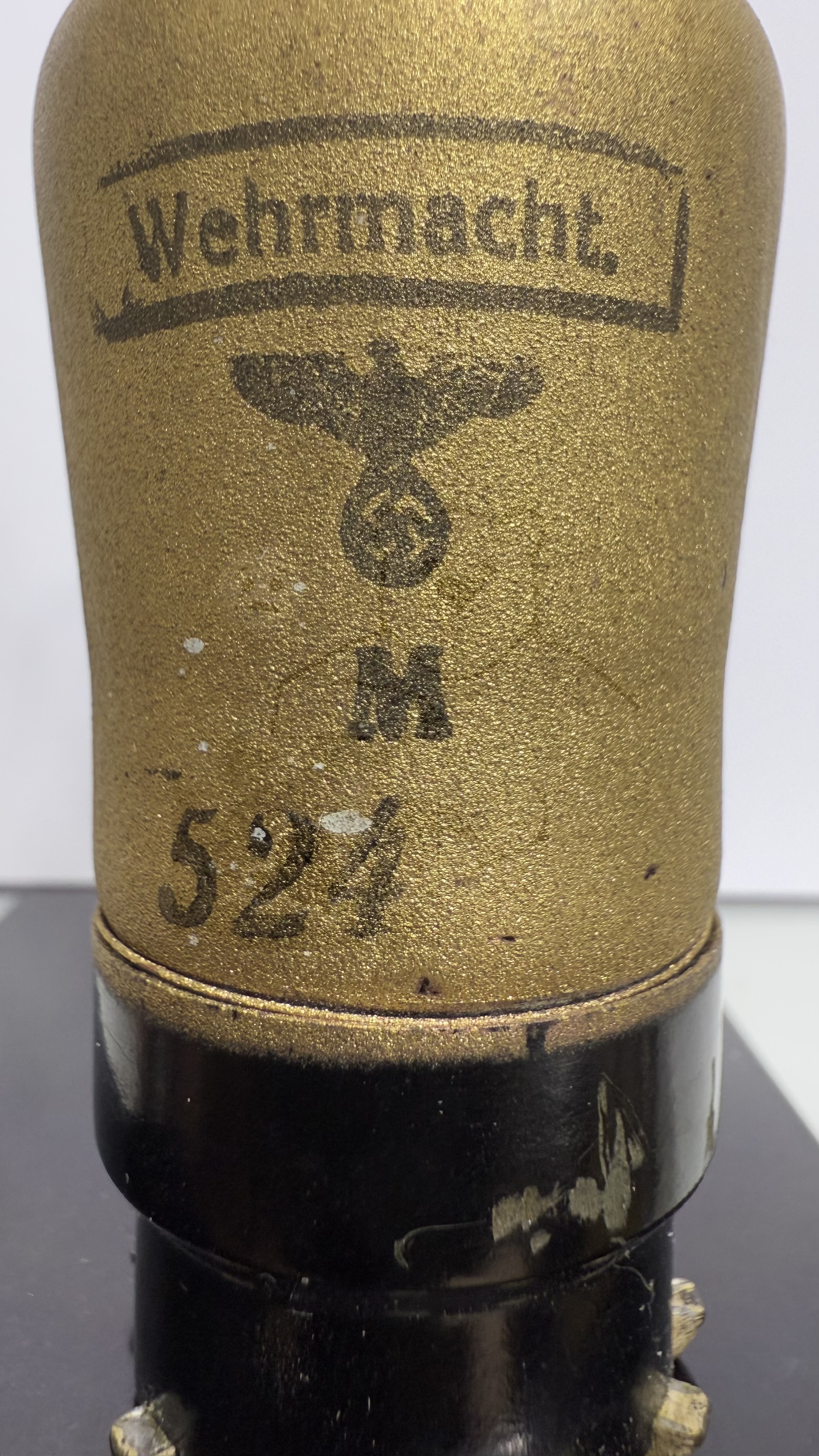

Röhre AC2 #7807 Bild 3
Röhre AC2 #7807 Bild 4
Röhre AC2 #7807 Bild 5

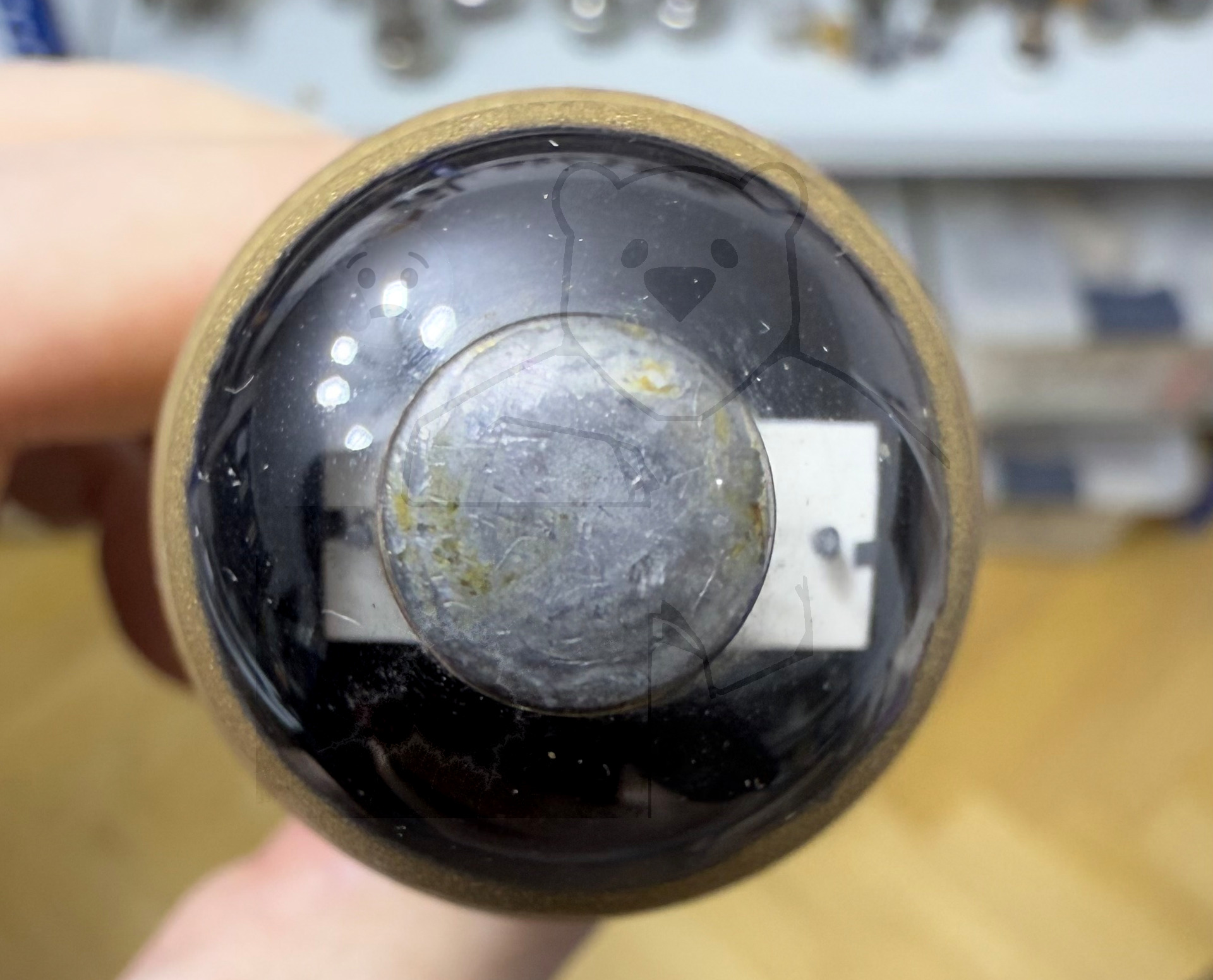

Röhre AC2 #7807 Bild 6

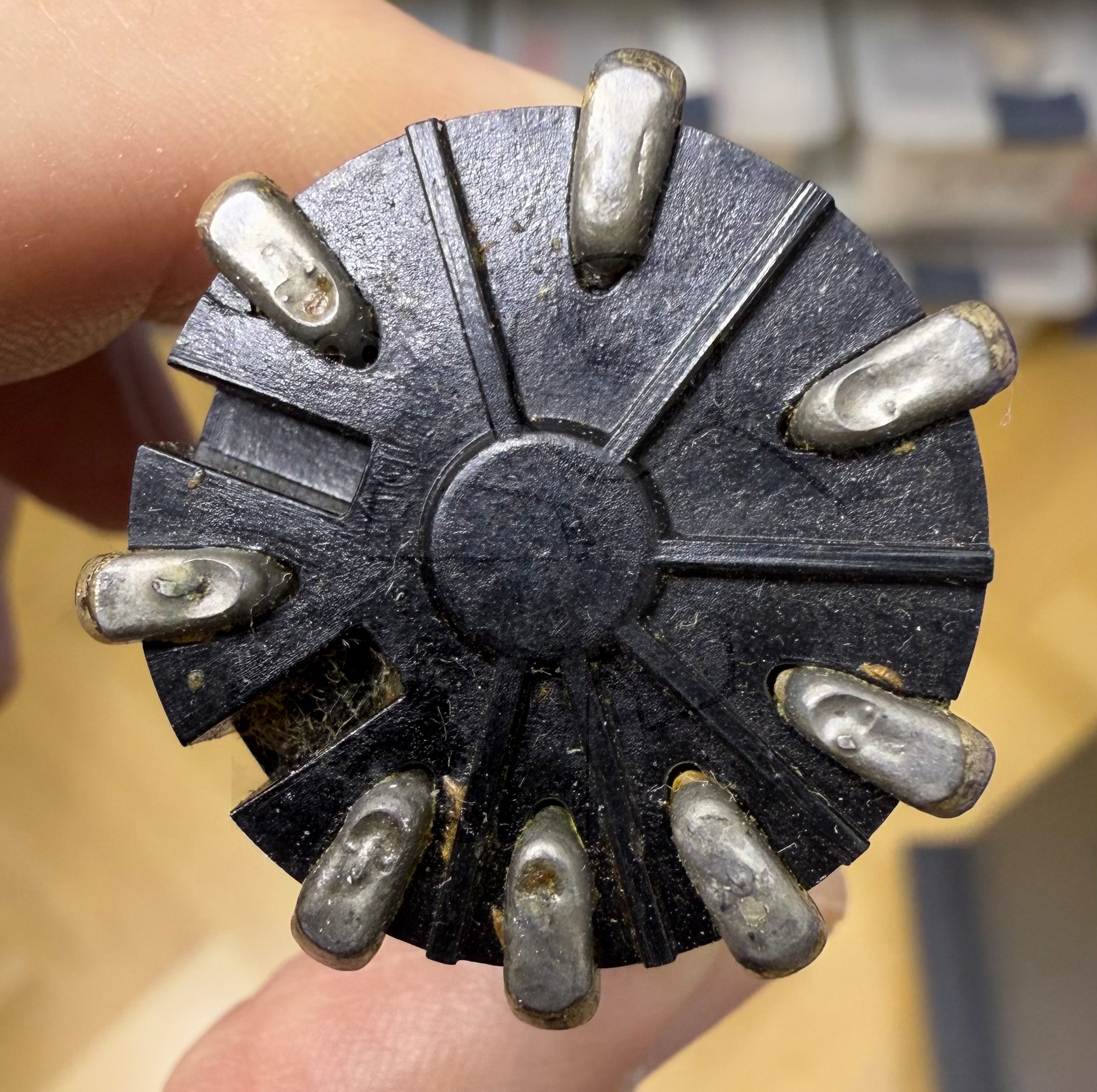

Röhre AC2 #7807 Bild 7
