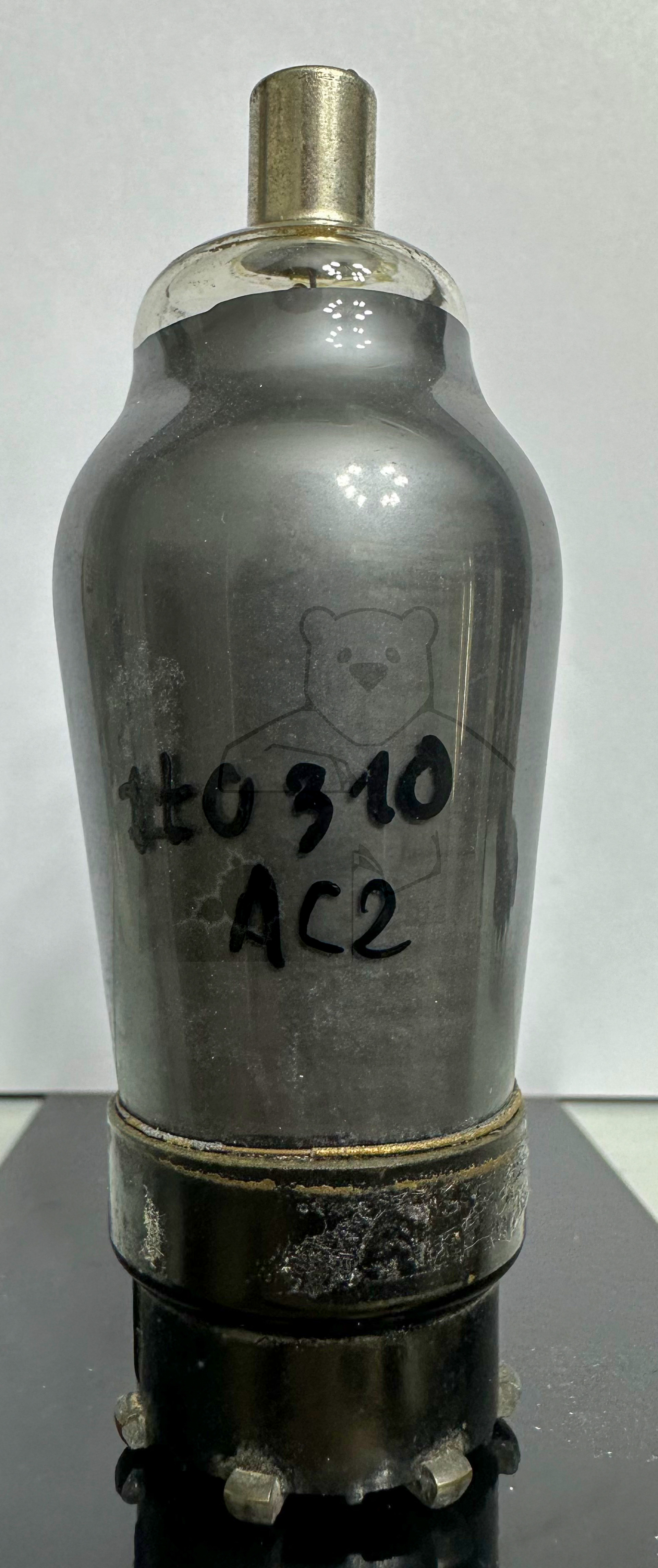

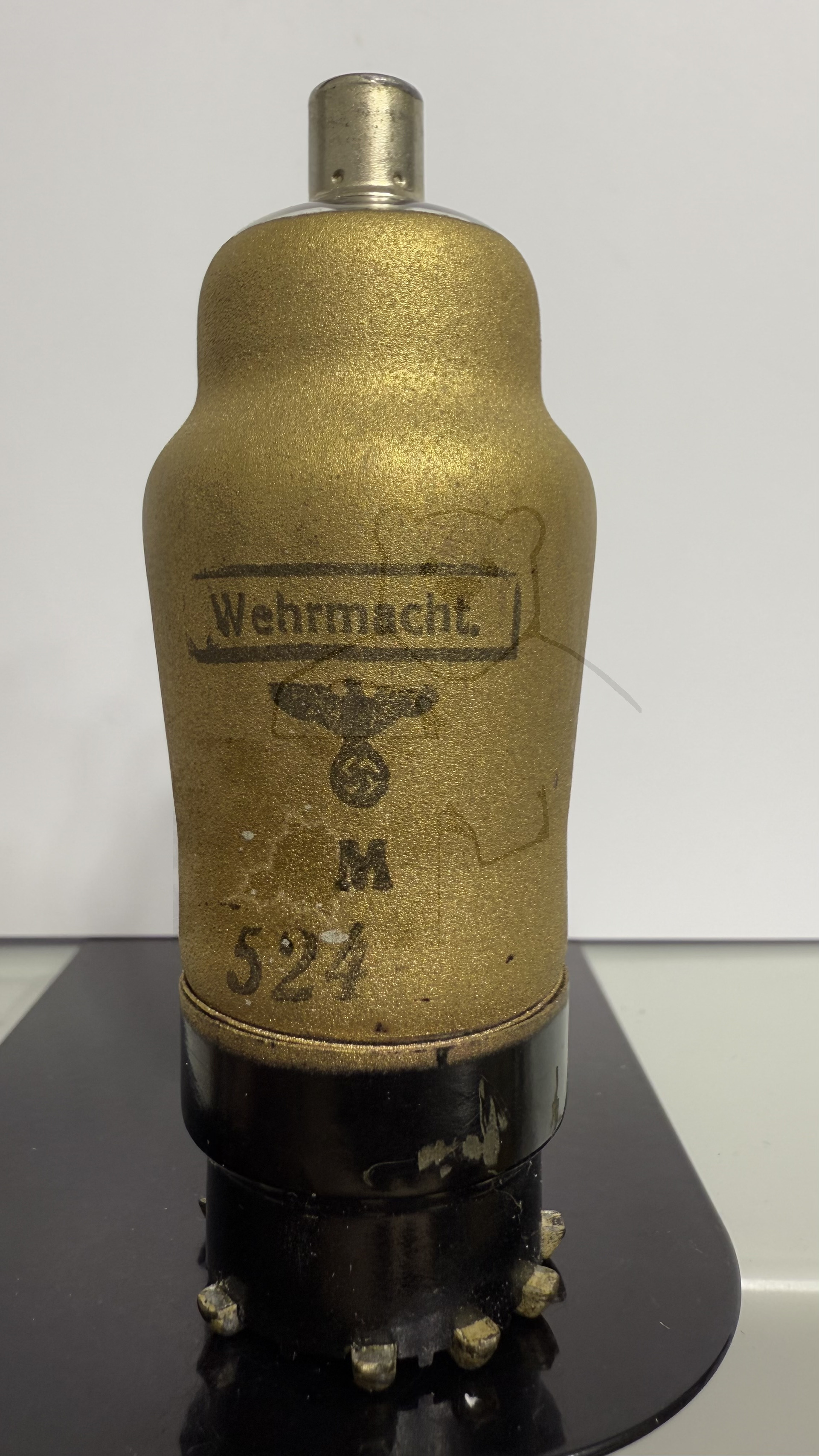

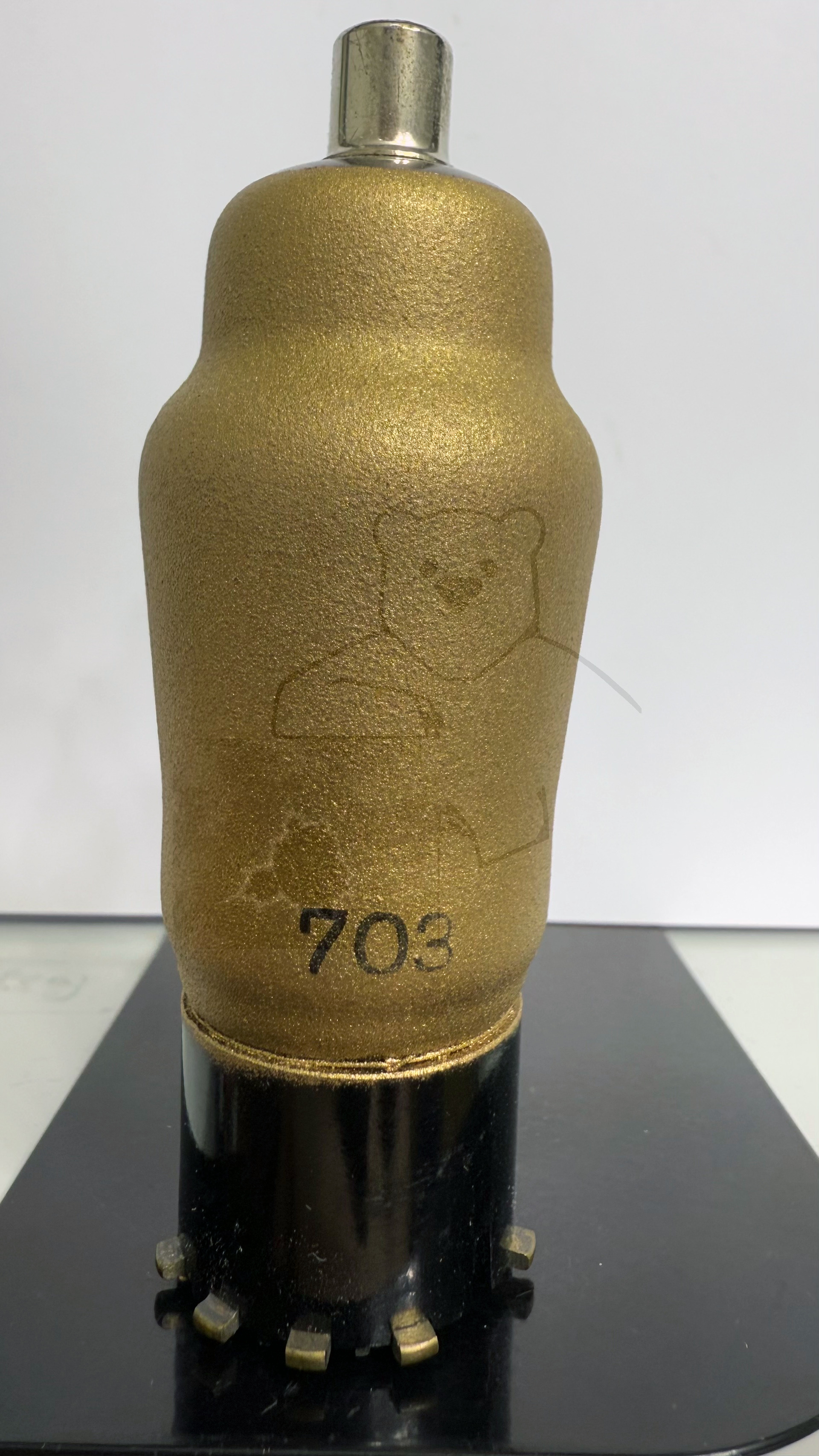

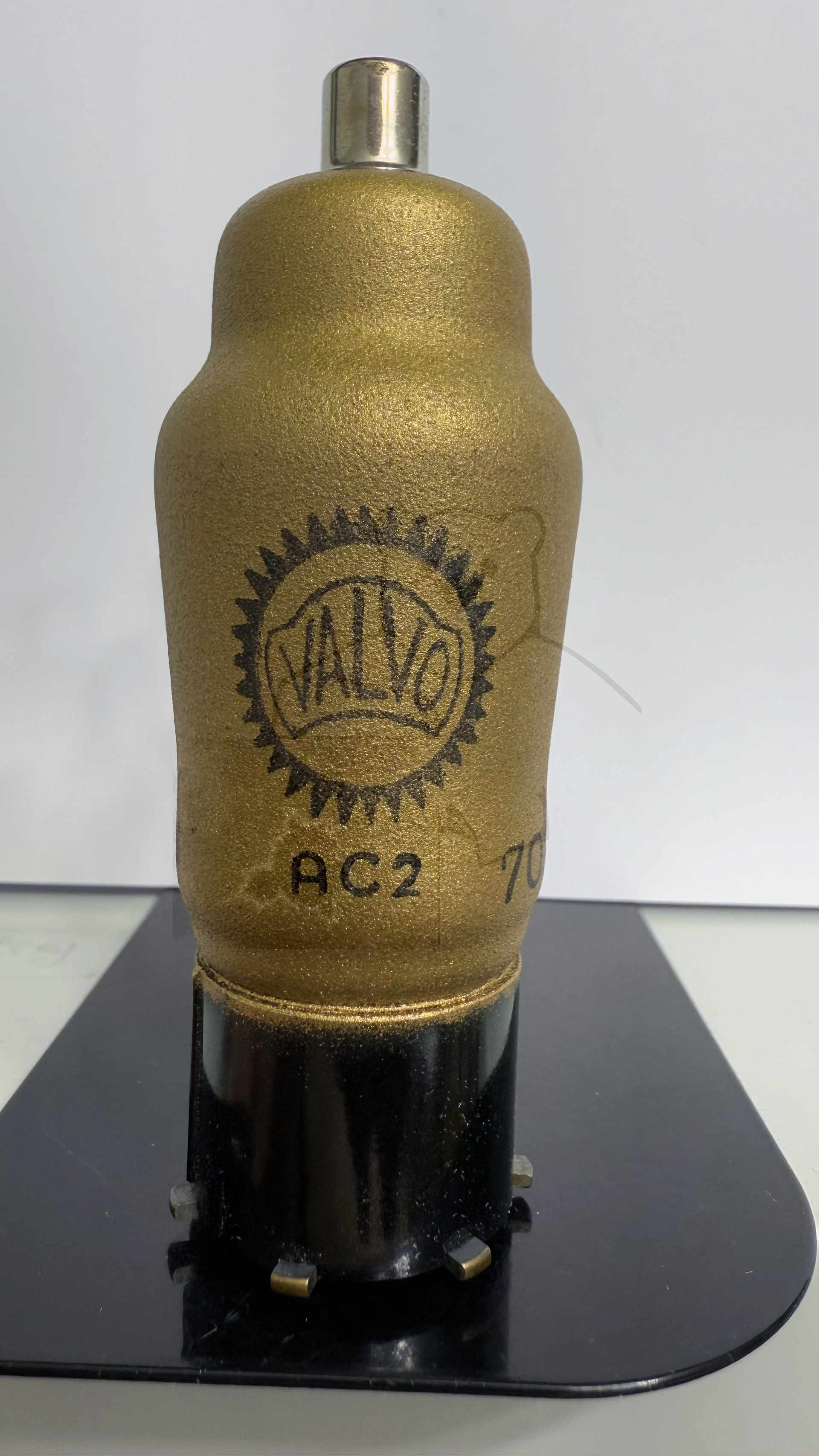

Daten und Bilder der Röhre: AC2

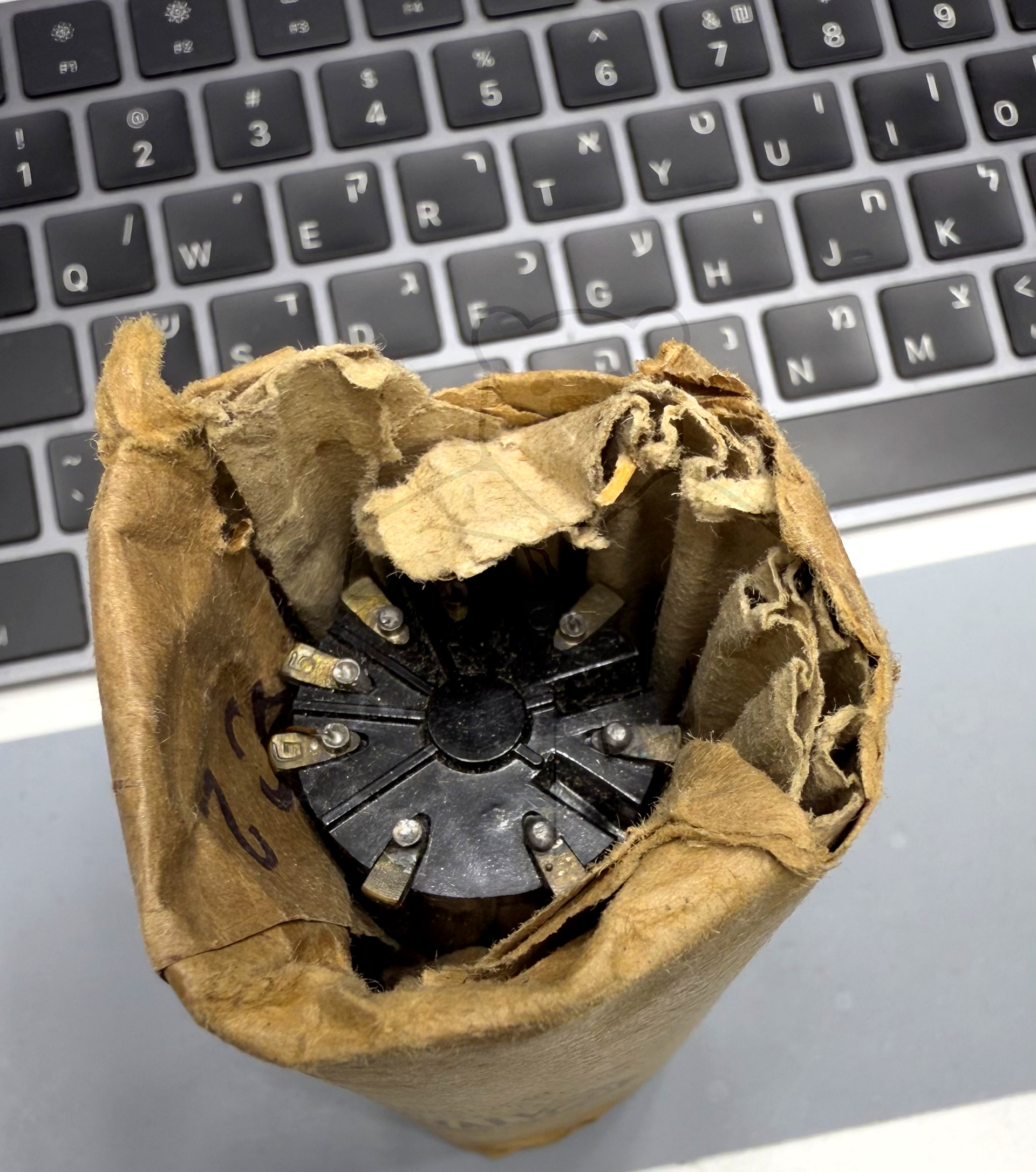

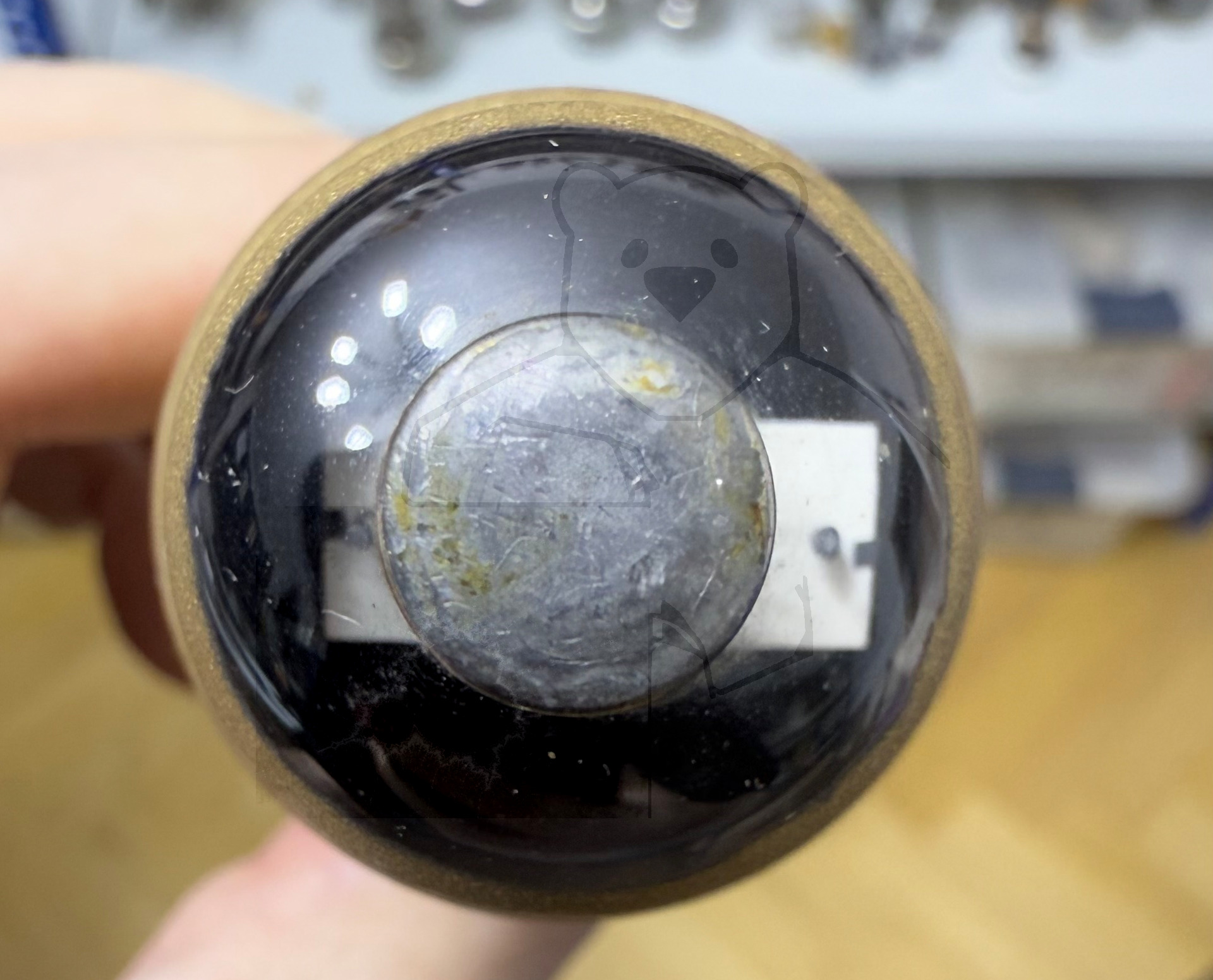

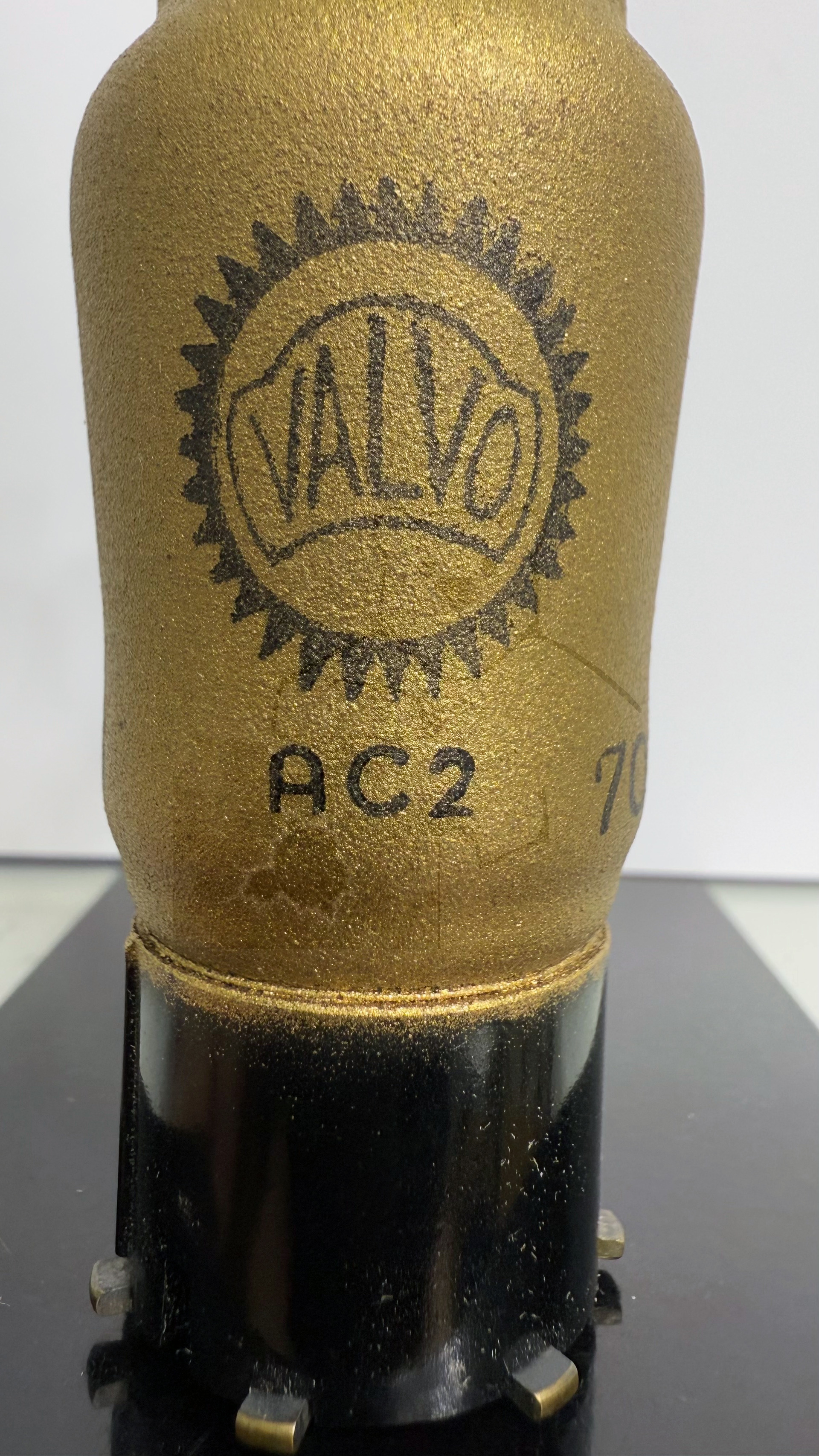

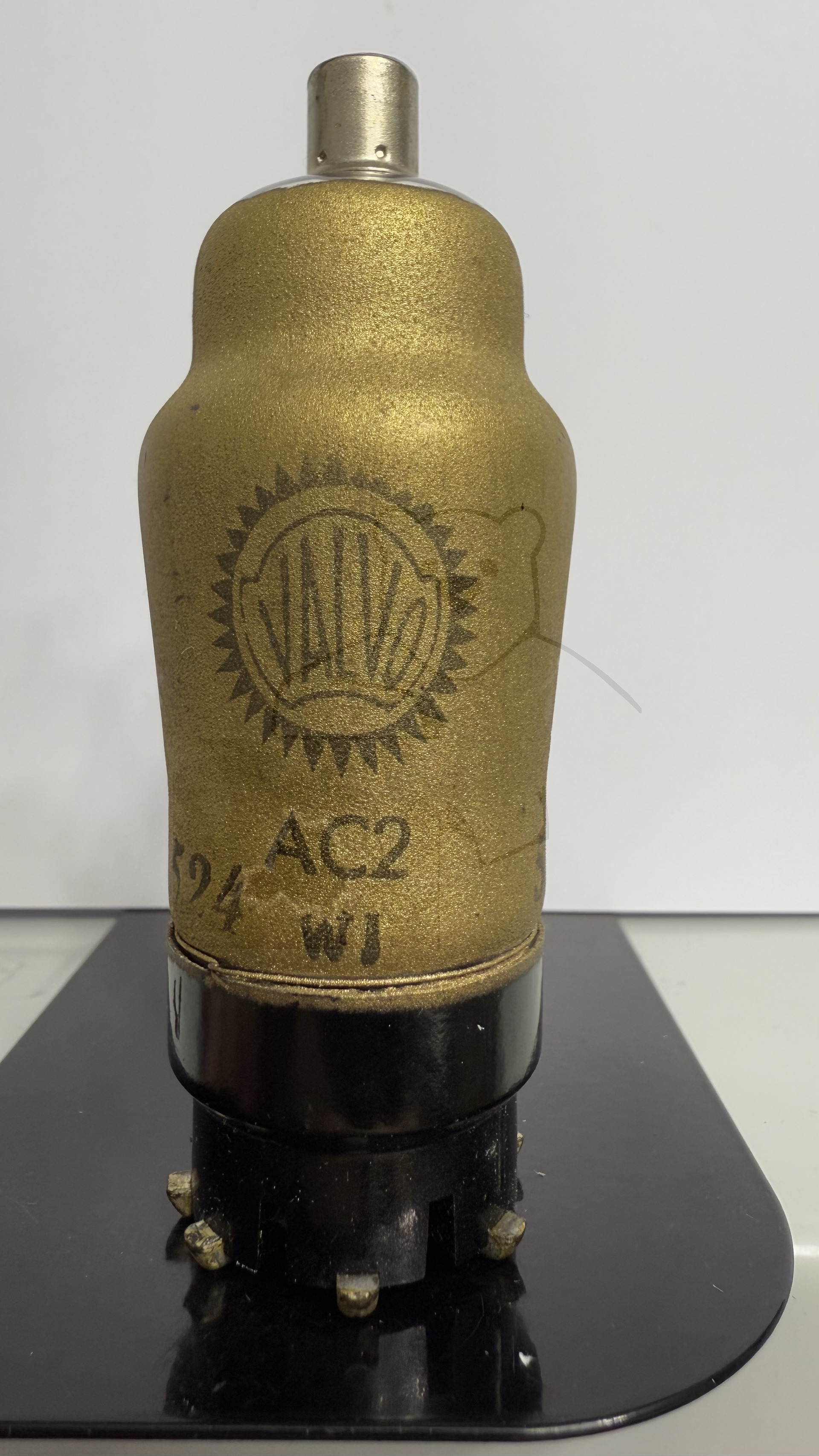

🔎 Beschreibung der Röhre: AC2

Name	AC2
Vergleichsname	→ Bi IV
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt

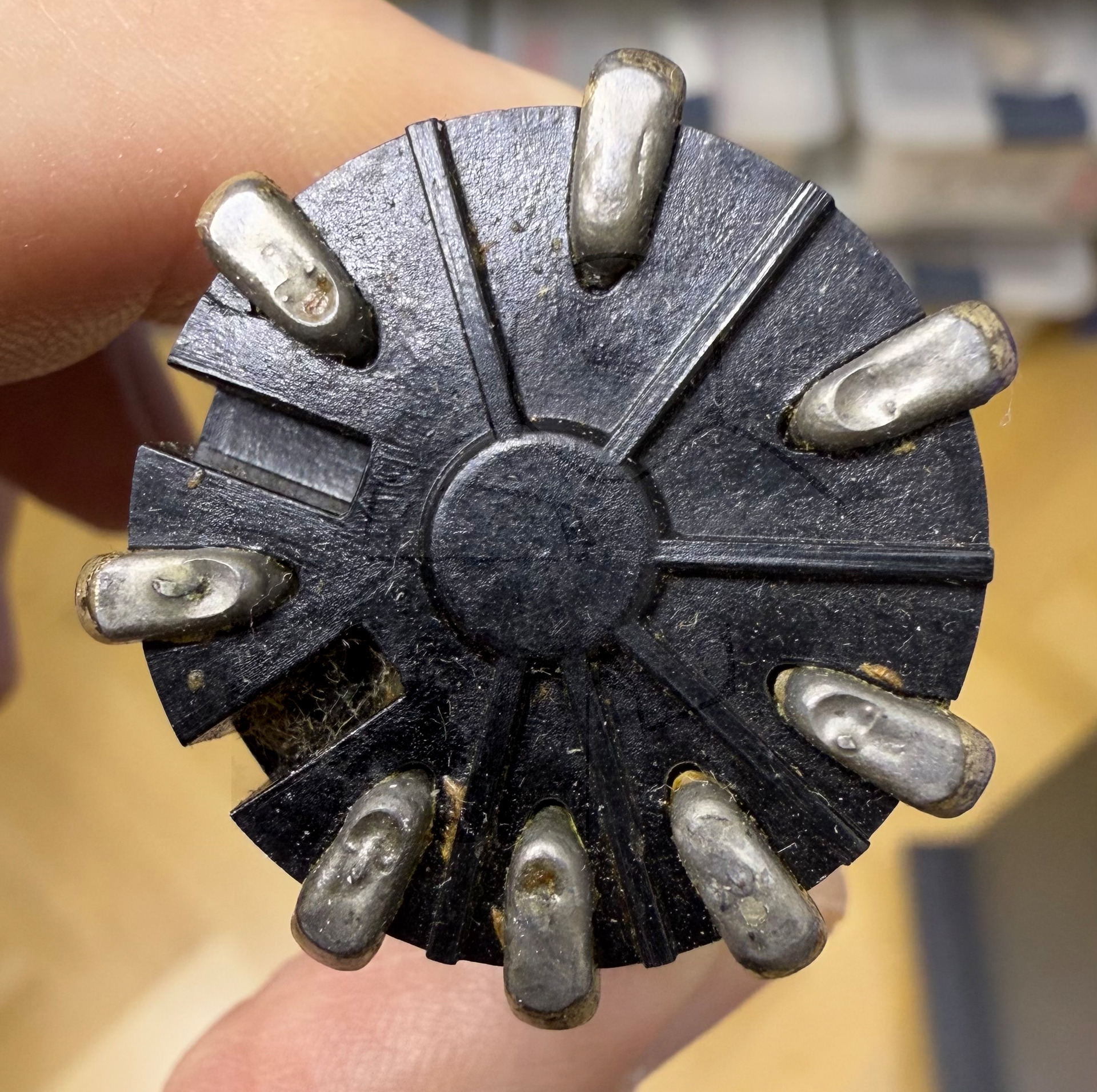

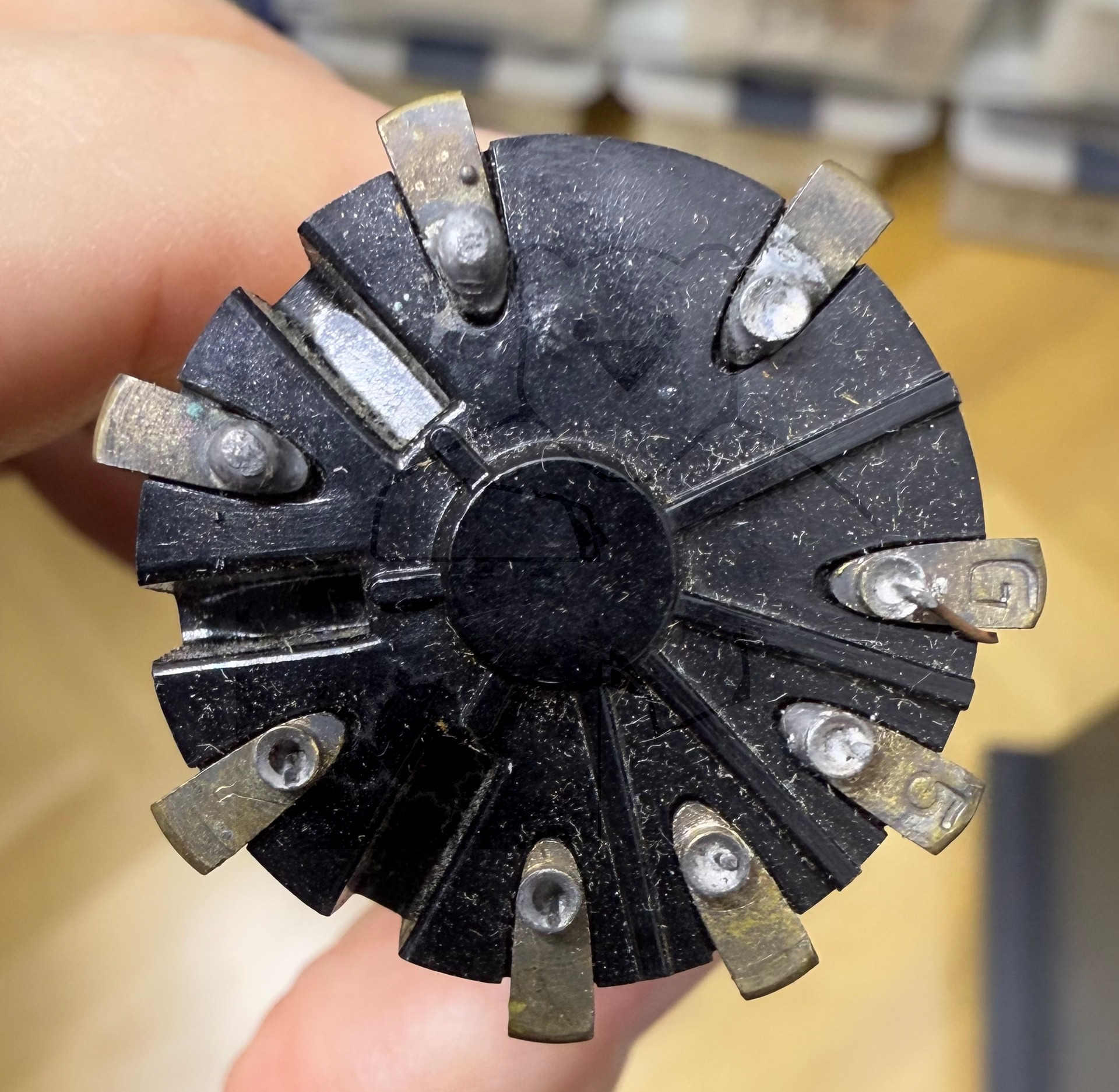

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen	Nach dem 2. Weltkrieg wurde wohl von TeKaDe eine 'Notproduktion' der AC2 als Ersatzröhre produziert. Diese trägt den Namen → AC20
Letzte Änderung	19.10.2025 10:42:49

🔎 Beschreibung der Systeme für die Röhre: AC2

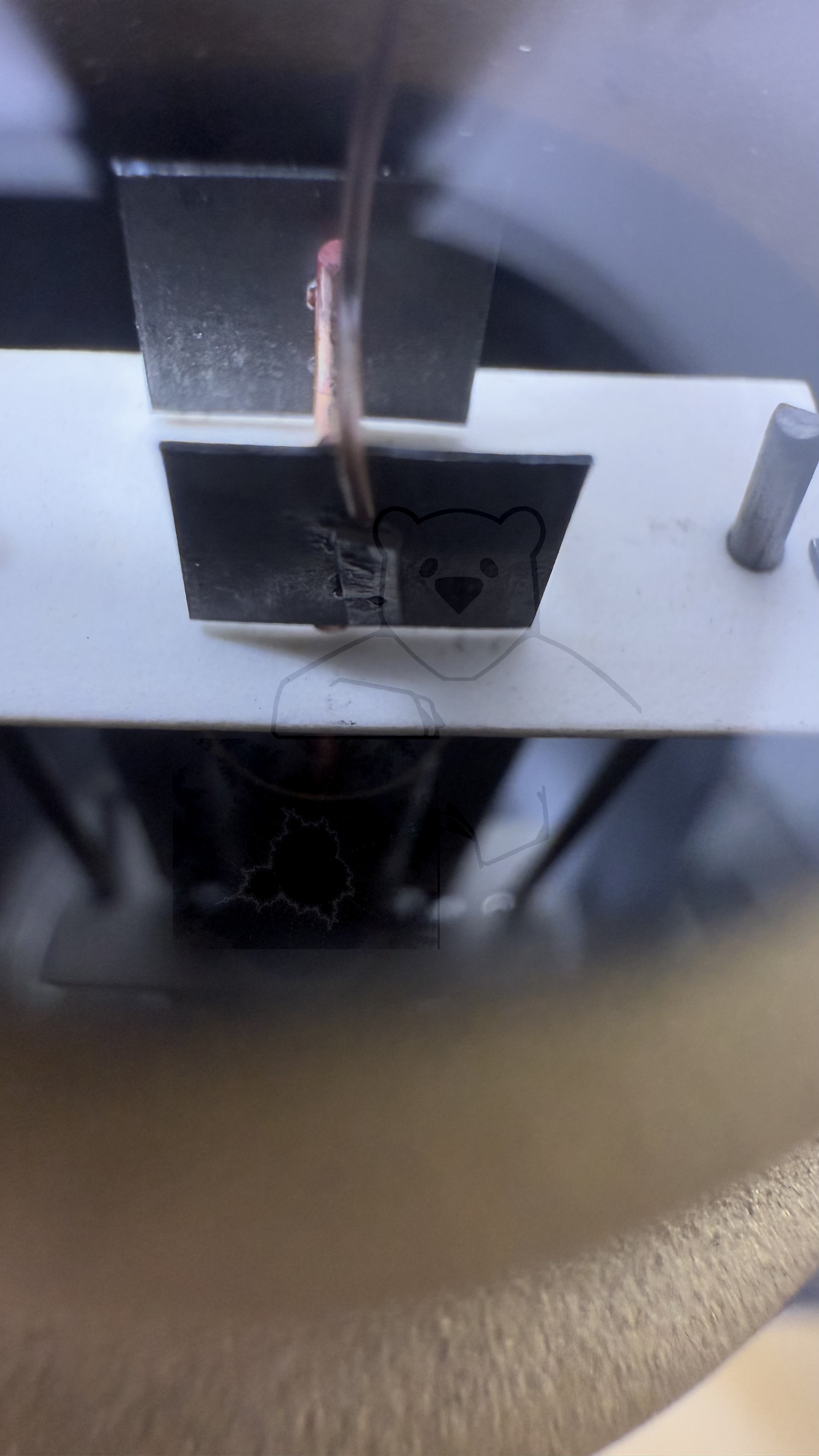

	System 1
Kathode	4

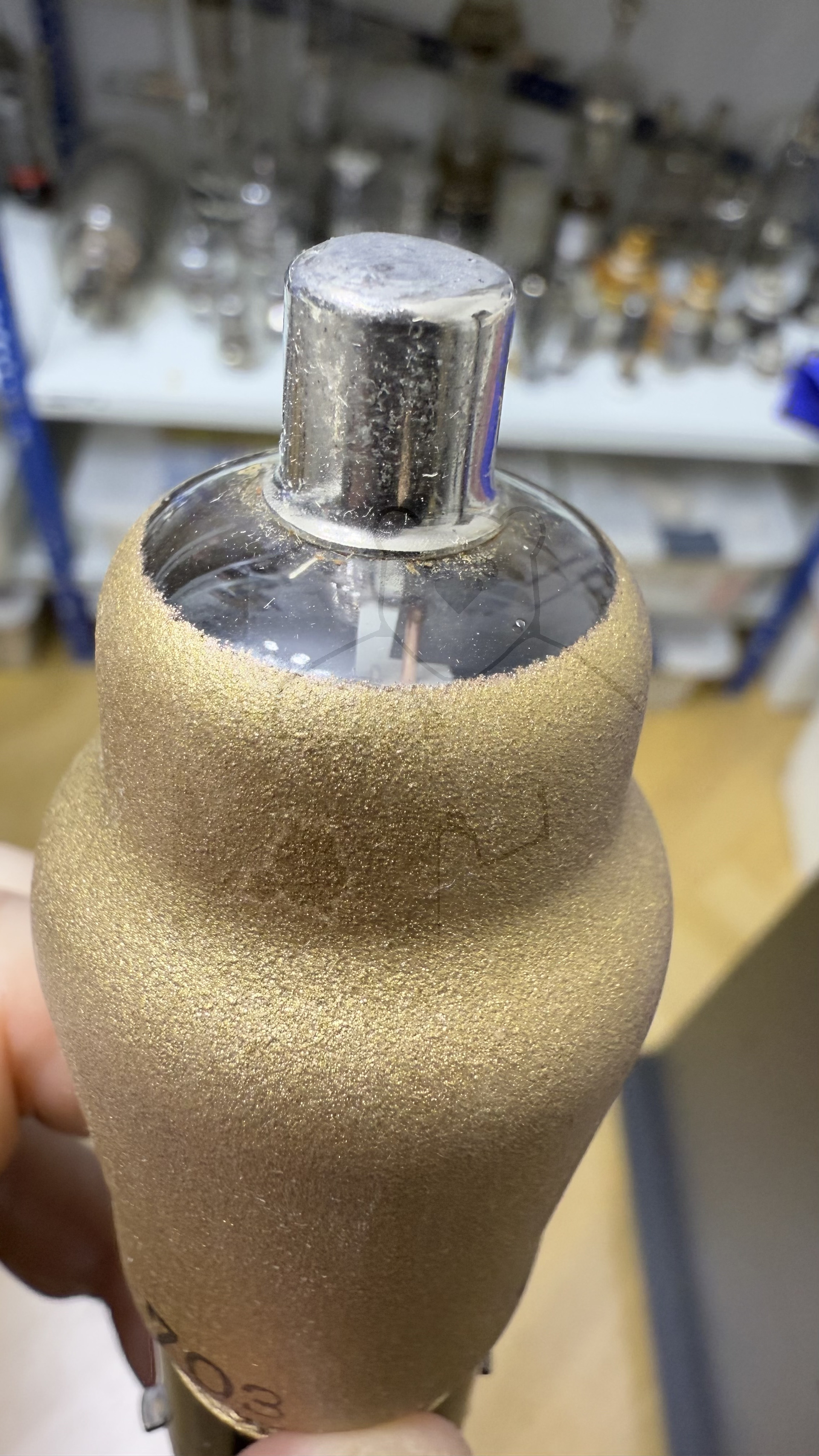

Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

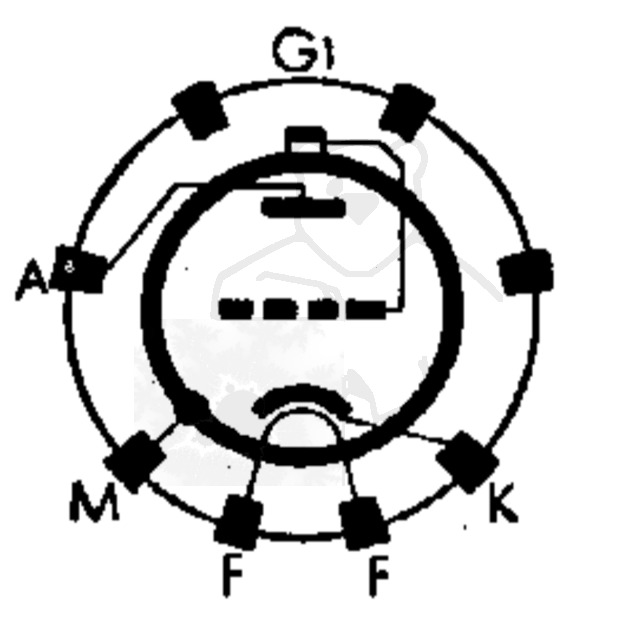

🔎 Sockelschaltung der AC2
