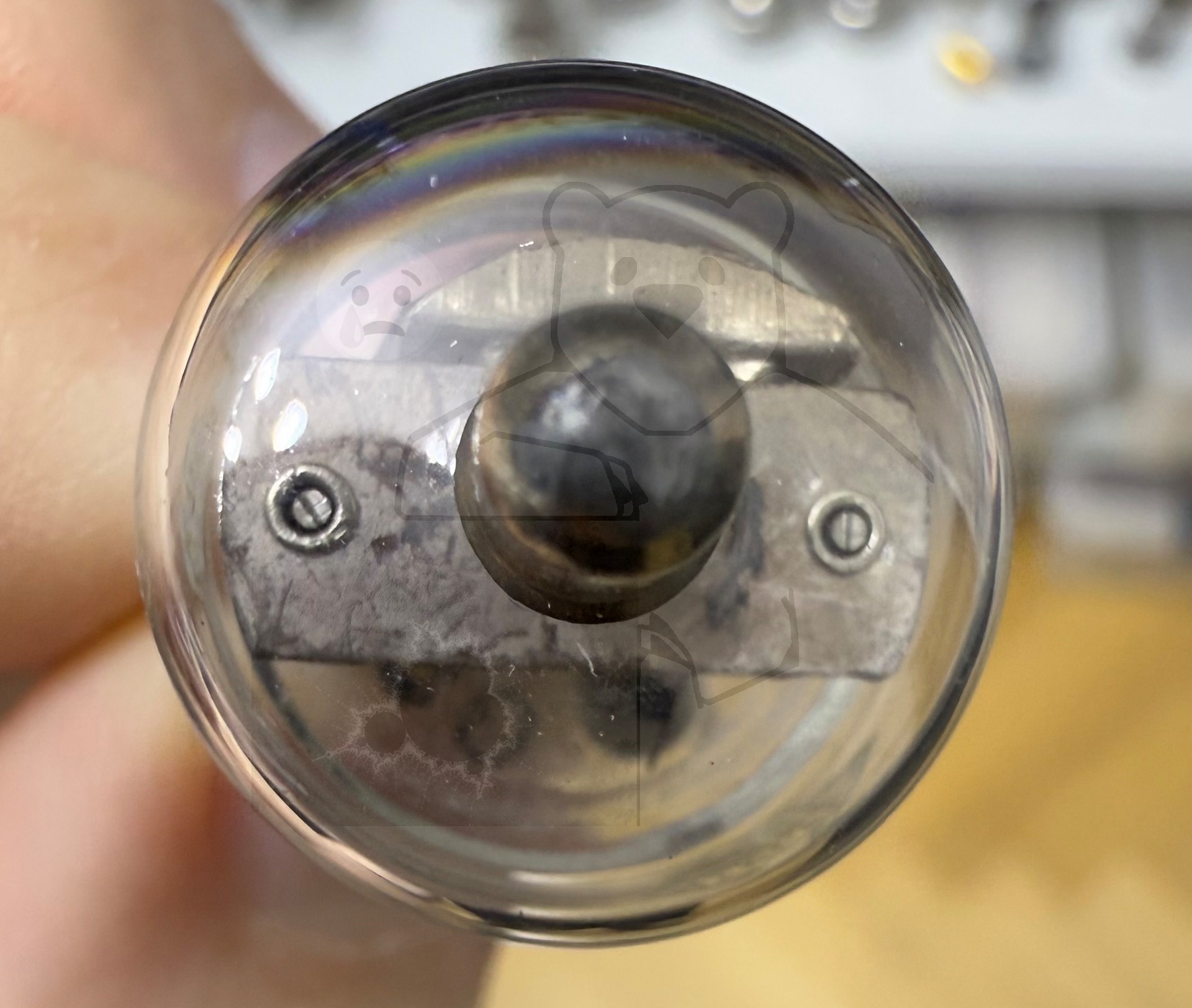

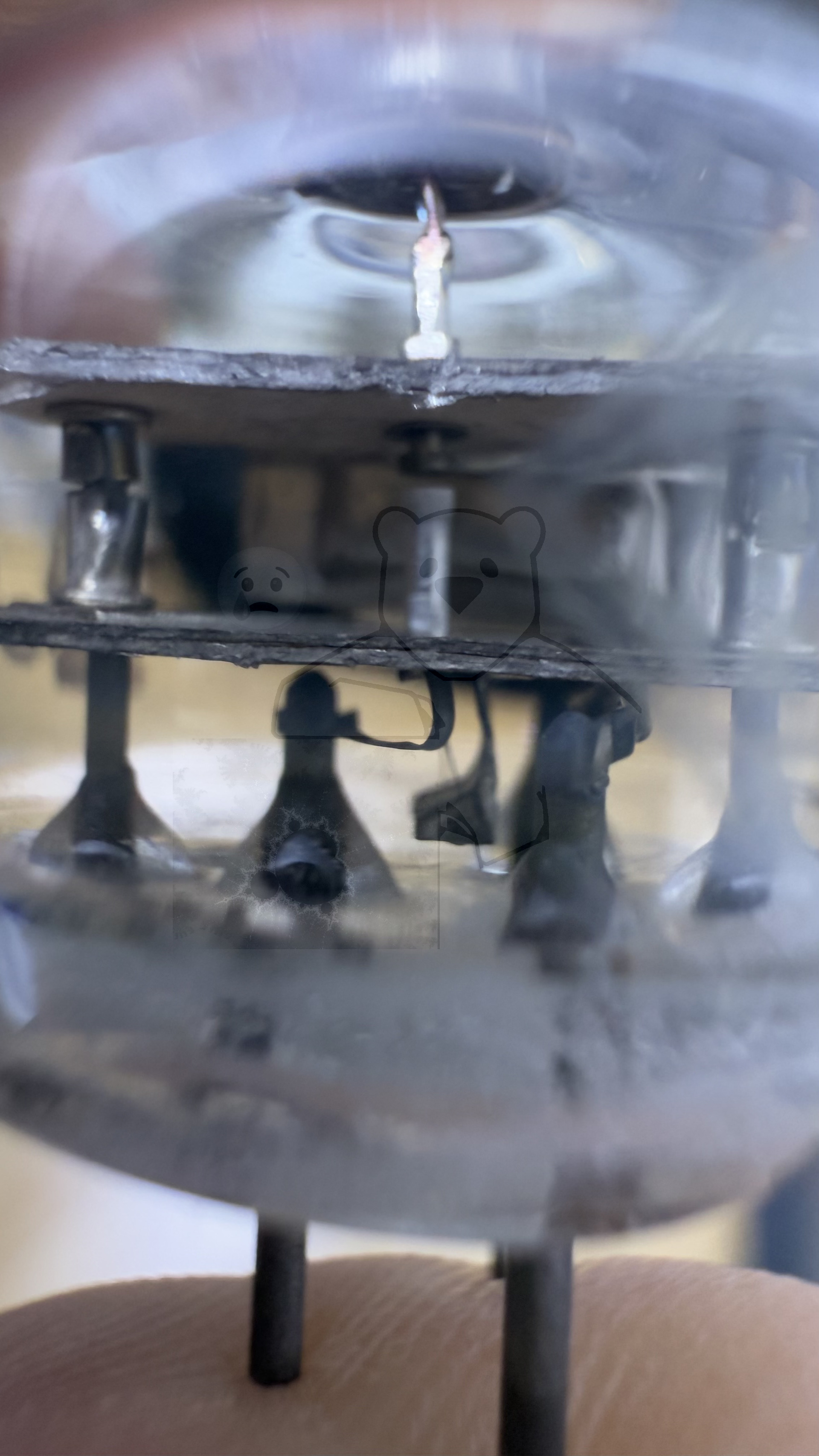

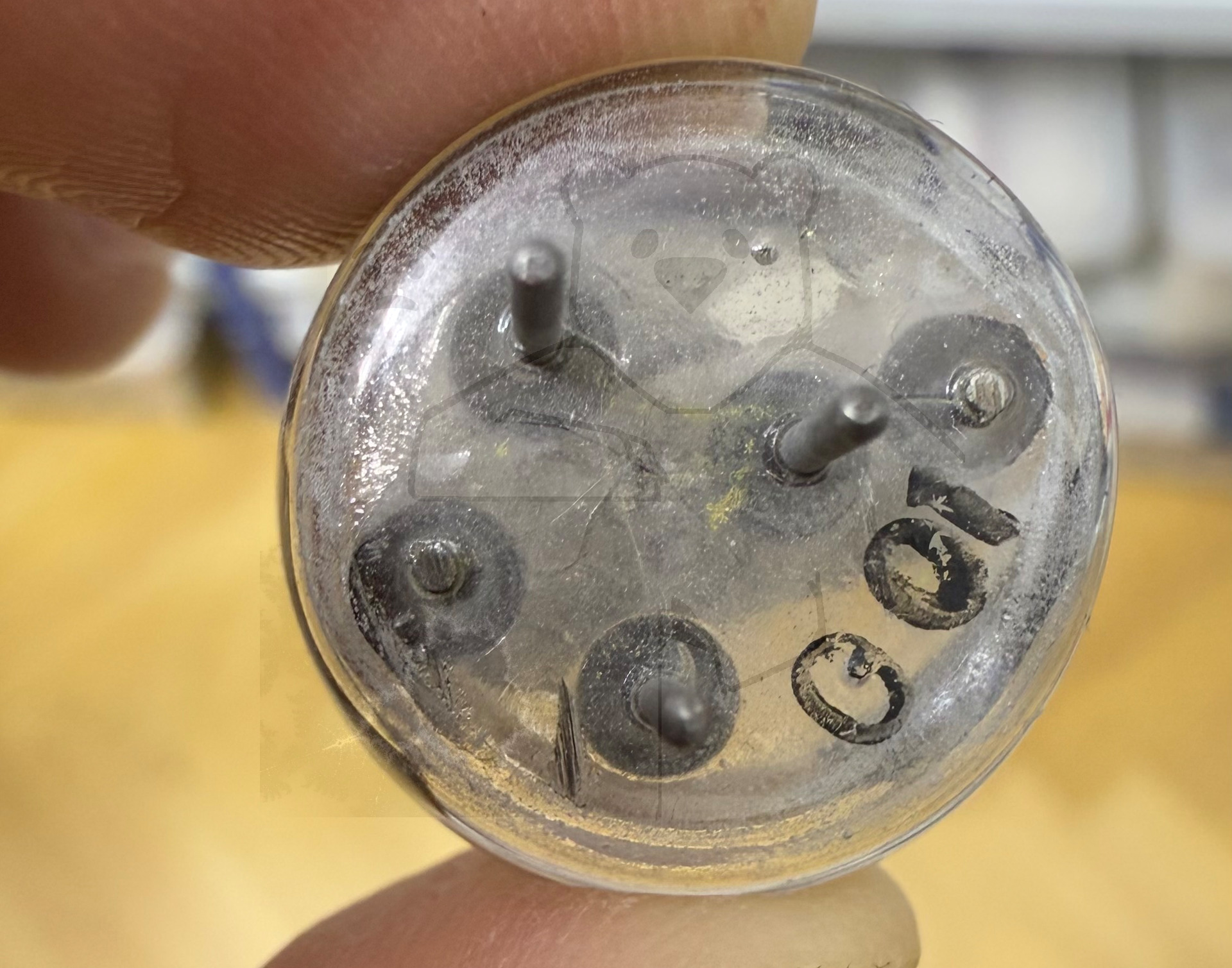

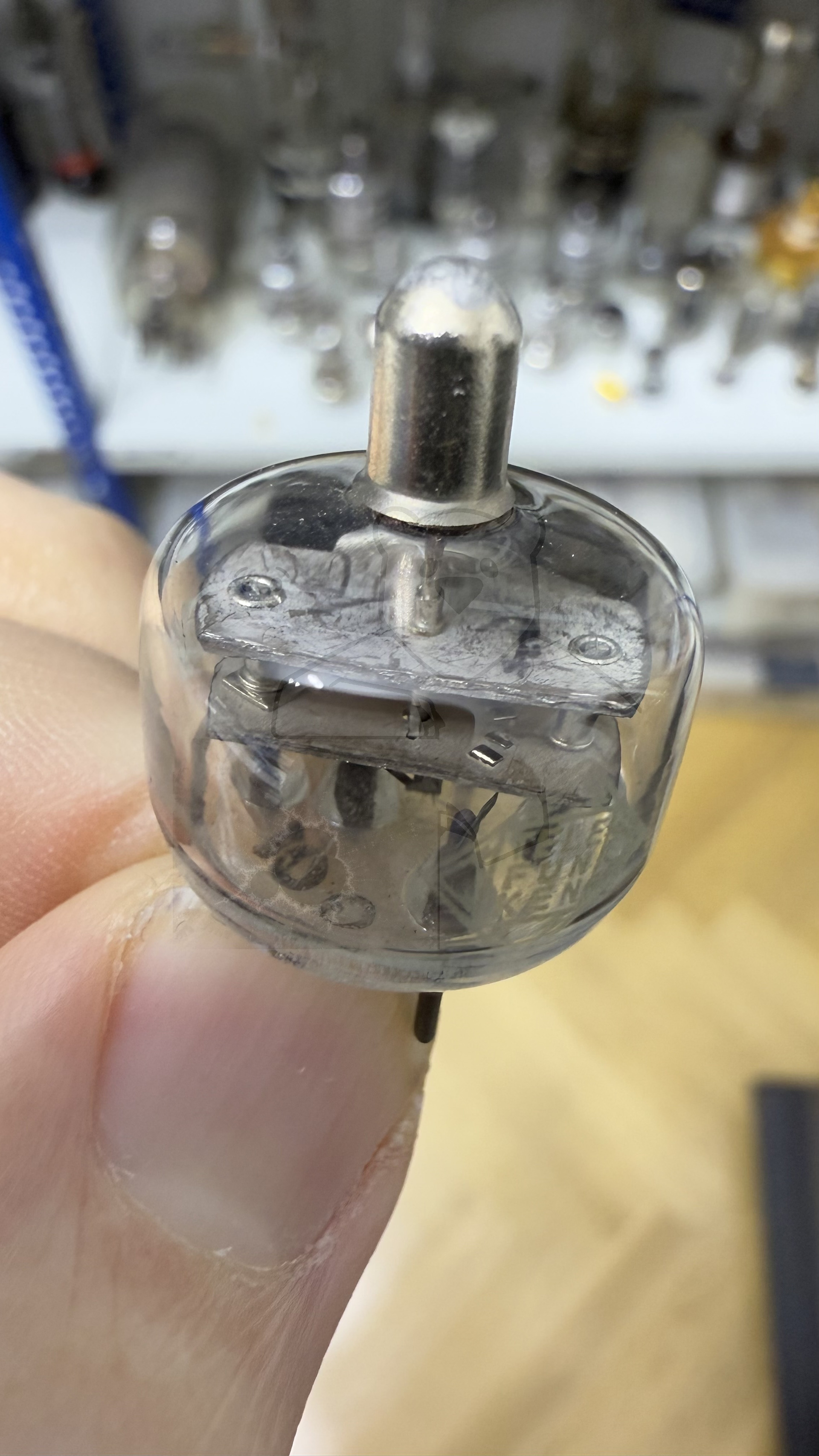

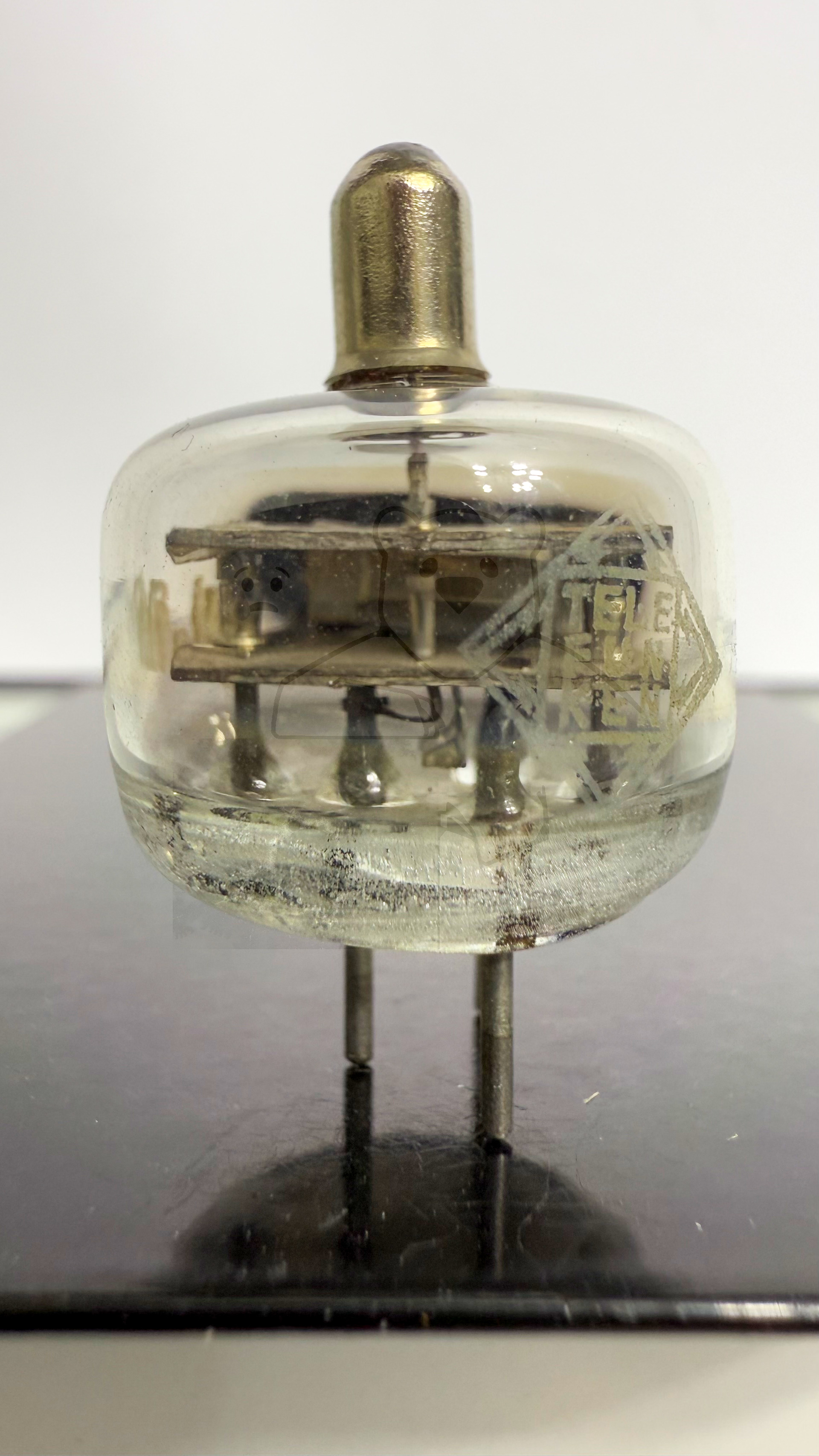

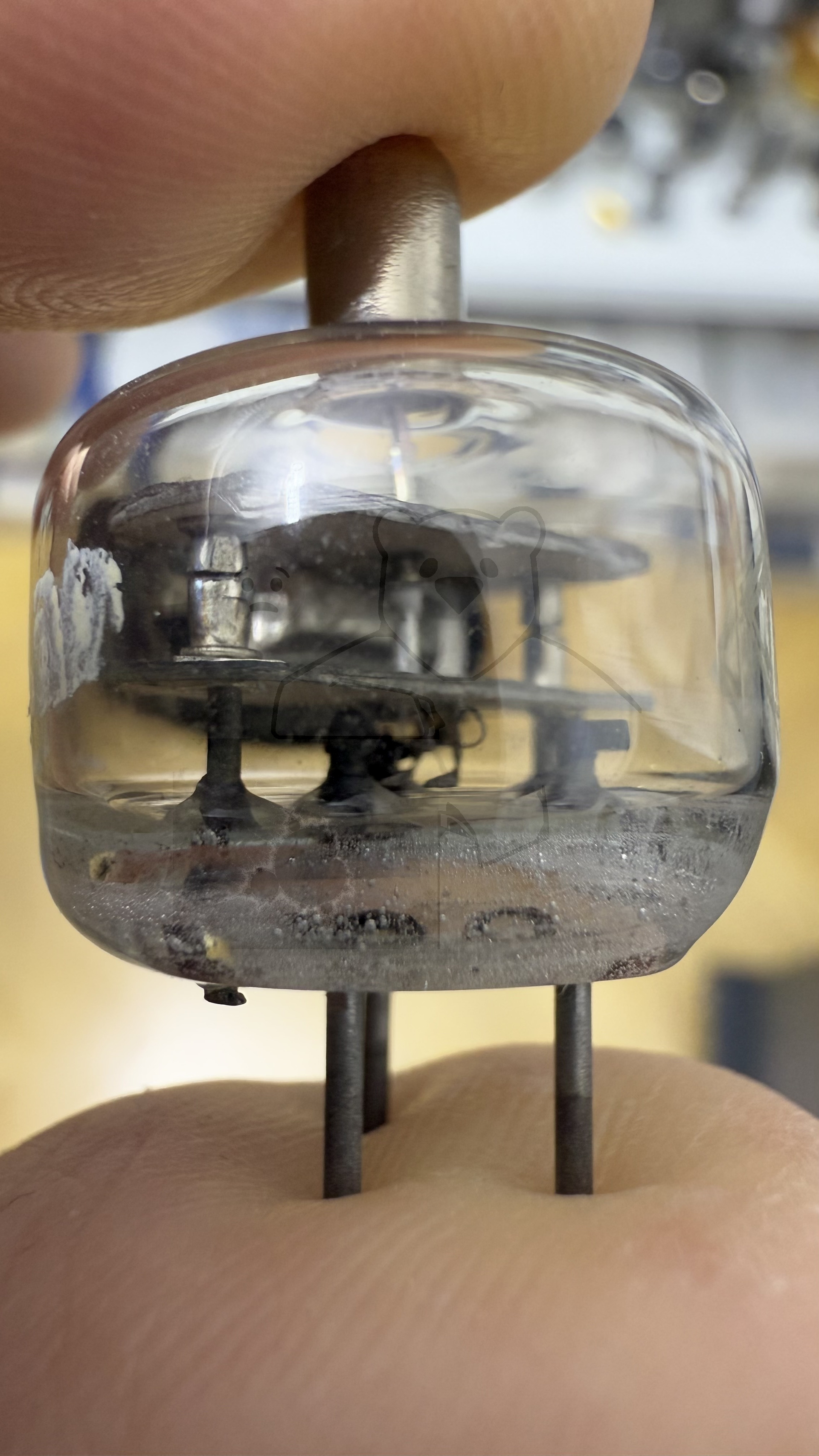

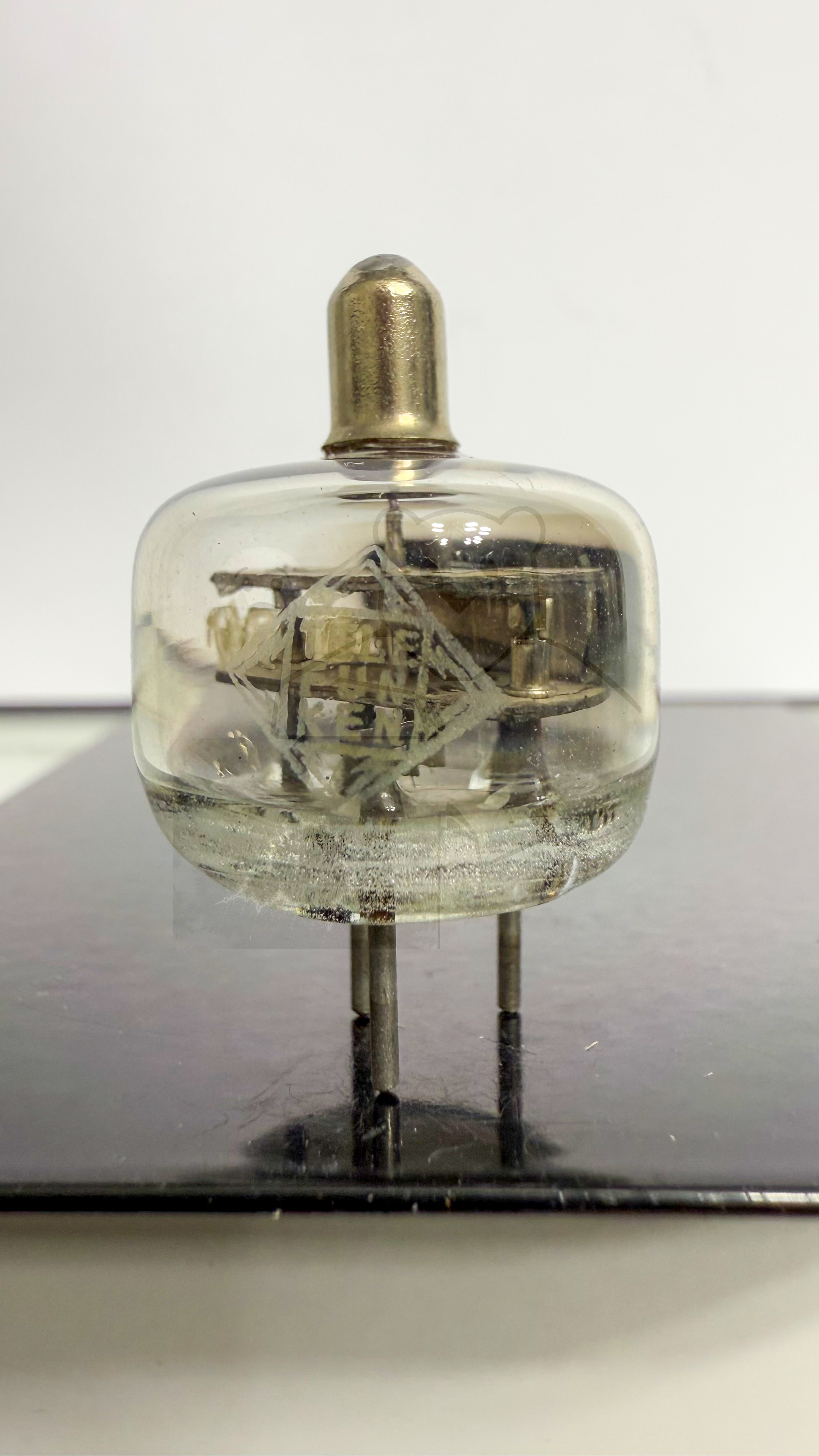

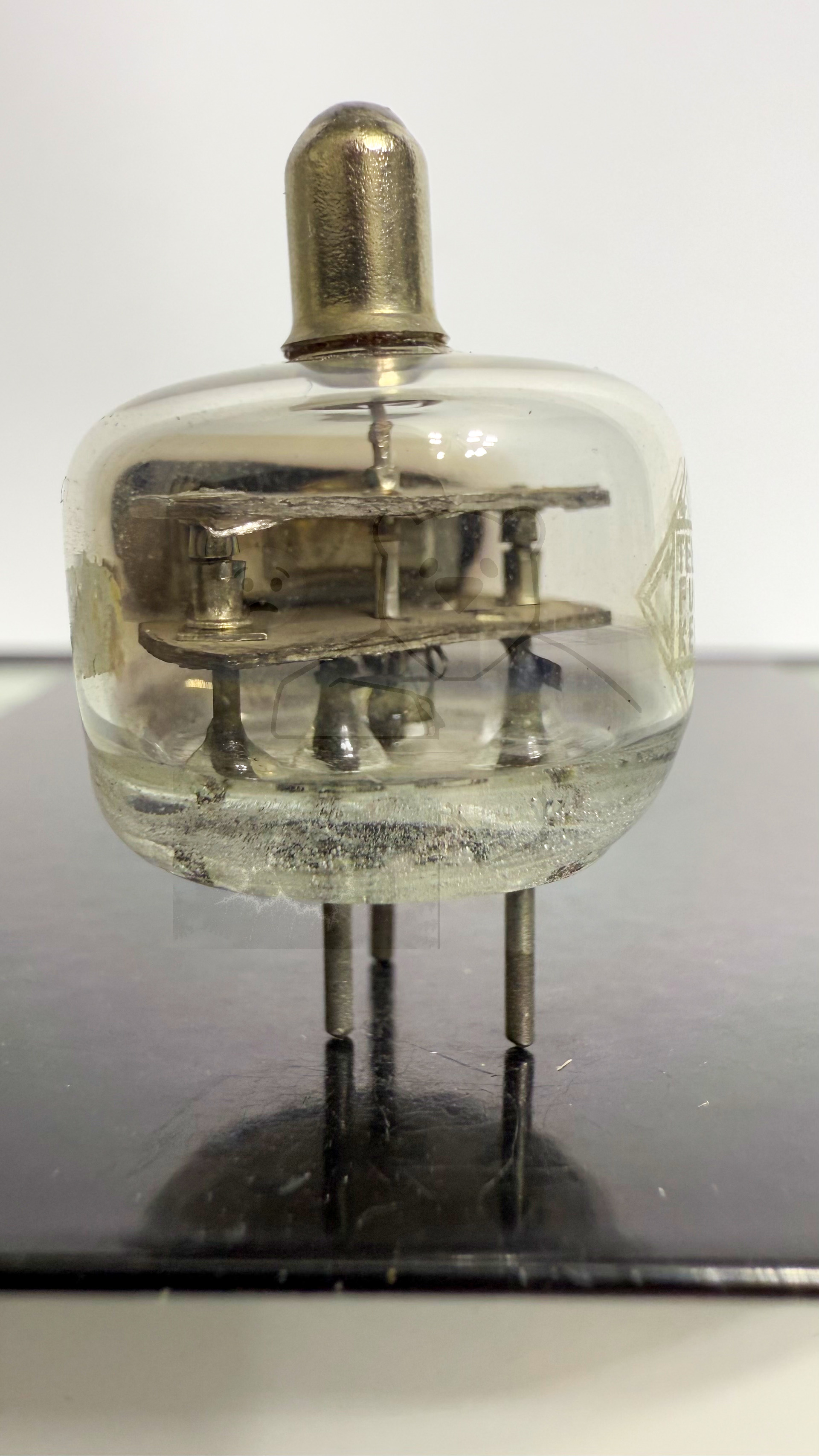

Daten und Bilder der Röhre: SA101

🔎 Beschreibung der Röhre: SA101 Inventarnummer: 07792

Name	→ SA101
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,32
Art der Heizung	Indirekt
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Informationen Röhrentyp	Die Röhre ist ausgelegt zum direkten einlöten in die Schaltung. Eine Fassung ist nicht vorgesehen.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet	Heizfaden ok
Hoheitszeichen
Letzte Änderung
Lager	L10

🔎 Beschreibung der Systeme für die Röhre: SA101

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Diode, Messzwecke, HF

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der SA101

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: SA101
Datenblatt SA101 Telefunken.pdf (102 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
